MANUAL DE USUARIO ZEUS05E CONCEPTRONIC

1. Contenido del paquete

El paquete contiene los siguientes artí culos de Conceptronic UPS:

• Capacidad: 650VA 360W

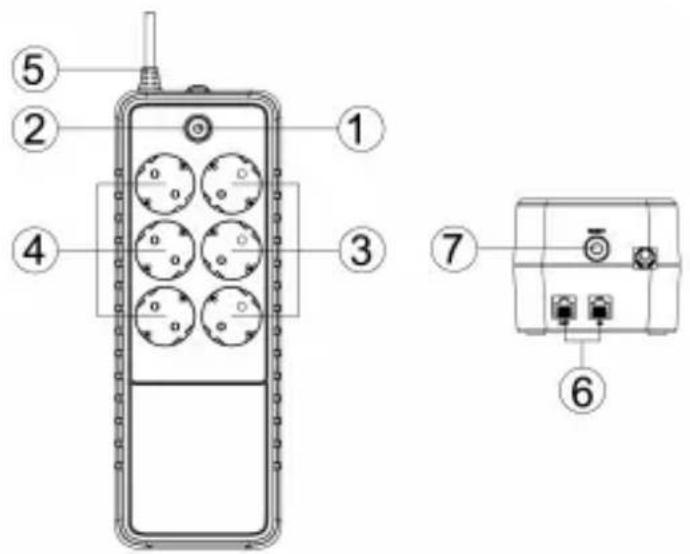

3. Descripción del producto

1. Conmutador de alimentación
2. Indicadores LED
3. Baterí a de reserva y tomas de protección contra sobretensiones

Proporcionan baterí a de reserva y protección contra sobretensiones. Garantizan que se proporcione alimentación a los equipos conectados en un periodo de tiempo durante un fallo de alimentación.

1. Tomas de corriente protegidas contra subidas de tensión

Proporciona protección contra subidas de tensión para la salida de derivación.

1. Cable de alimentación de entrada

2. Protección de Internet de módem/LAN (RJ45&RJ11)

Los puertos de protección de la comunicación protegerán cualquier fax, línea telefónica, cable de red o módem estándar.

1. Disyuntor

El disyuntor de circuito proporciona una óptima protección contra sobrecargas.

Definiciones de los indicadores LED iluminados

LED	Alarma	Condición
Encendido	Apagada	Apagado
Intermitente	Emite un pitido cada 30 seg.	Error de la red eléctrica - El SAI está proporcionando energí a de la baterí a las tomas de corriente.

ESPANOL

Intermitente	Emite un pitido cada 2 seg.	Error de la red eléctrica - El SAI está proporcionando energí a de la baterí a. Los pitidos rápidos indican que la baterí a se quedará sin energí a en breve.
Encendido/Intermitente	Emite un pitido cada 0,5 seg.	Sobrecarga - Se produce cuando el equipo conectado supera los valores nominales de la unidad. Apague el SAI y desenchufe al menos una unidad del equipo del SAI.

4. Instalación & Utilización

Cómo determinar los requisitos de alimentación del equipo

1. Asegúrese de que los requisitos de voltiamperios totales de su PC, monitor y periféricos no supera la capacidad nominal.
2. Asegúrese de que el equipo enchufado a las tomas de corriente protegidas contra subidas de tensión y alimentadas con baterí a no supera la capacidad nominal de la unidad del SAI. Si se superan las capacidades nominales de la unidad, se puede producir una condición de sobrecarga y provocar el apagado de la unidad del SAI o la activación del disyuntor del circuito.

Guí a de instalación del hardware

1. Puede utilizar su nuevo SAI nada más recibirlo. Sin embargo, le recomendamos que recargue la baterí a durante al menos 8 horas para asegurarse de que consigue la capacidad de carga máxima de la baterí a. Puede perder algo de carga durante el enví o y el almacenamiento. Para recargar la baterí a, simplemente deje la unidad enchufada en una toma de corriente alterna. La unidad se cargará tanto en la posición de encendido como en la posición de apagado.

2. Con la unidad SAI apagada y desenchufada, conecte el ordenador, el monitor y cualquier dispositivo de almacenamiento de datos alimentado externamente (unidad Zip, unidad Jazz, unidad de cinta, etc.) a las tomas de suministro de alimentación de la baterí a. NO enchufe impresoras láser, fotocopiadoras, calentadores ambientales, aspiradoras, trituradoras de papel ni ningún otro dispositivo eléctrico de gran potencia a las tomas de suministro de alimentación de la baterí a. Las demandas de energí a de estos dispositivos sobrecargarán y, posiblemente, dañarán la unidad.

3. Enchufe el SAI a una toma de corriente (de pared) conectada a tierra de 2 clavijas y 3 cables. Asegúrese de que la toma de corriente de pared está protegida mediante un fusible o un disyuntor de circuito y no está suministrando a equipos con grandes demandas de electricidad (por ejemplo: aparatos de aire acondicionado, frigorí ficos, fotocopiadoras, etc.) Evite el uso de cables alargadores.

4. Pulse el interruptor de alimentación para encender la unidad. La luz indicadora de encendido se iluminará y la unidad emitirá un pitido.

5. Si se detecta una sobrecarga, sonará una alarma audible y la unidad emitirá un largo pitido. Para solucionarlo, apague el SAI y desenchufe al menos uno de los equipos de las tomas de suministro de alimentación de la baterí a. Espere 10 segundos. Asegúrese de que el disyuntor de circuito y el fusible funcionen normalmente y, a continuación, encienda el SAI.
6. El SAI cuenta con una función de carga automática. Cuando el SAI se enchufa a una toma de corriente de CA, la baterí a se recargará automáticamente.
7. Para mantener una óptima carga de la baterí a, deje el SAI enchufado a una toma de corriente alterna en todo momento.
8. Para guardar el SAI durante un largo periodo de tiempo, cúbralo y guárdelo con la baterí a totalmente cargada. Recargue la baterí a cada tres meses para garantizar su vida útil.

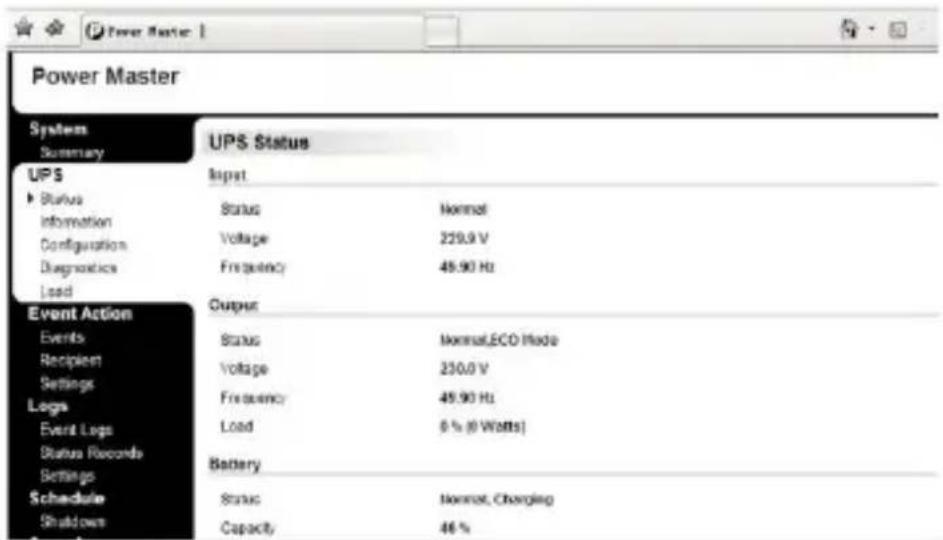

Instalar el software en su PC

El software de administración de la guí a de alimentación proporciona una interfaz sencilla para los sistemas de alimentación. La interfaz gráfica del usuario es intuitiva y muestra información de alimentación esencial en un vistazo. Siga el procedimiento que se indica a continuación para instalar el software.

Procedimiento de instalación:

1. Descargue Power Master desde el sitio web: http://www.powermonitor.software/
2. Haga doble clic en el archivo y siga los pasos de instalación. Cuando se reinicie el ordenador, aparecerá el software Power Master como un icono azul ubicado en la bandeja del sistema.

• Para evitar el riesgo de incendio o descargas eléctricas, instale el producto en un área interior con control de temperatura y humedad que no contenga contaminantes conductores.
• Riesgo de descargas eléctricas. No quitar la tapa. En el interior no hay ninguna pieza que el usuario pueda reparar. Remita las reparaciones al personal de servicio técnico cualificado.
• Riesgo de descarga eléctrica. En el interior del SAI puede haber piezas con energí a eléctrica procedente de la baterí a incluso cuando la alimentación de CA de entrada está desconectada.
• Riesgo de descargas eléctricas. El circuito de la baterí a no está aislado de la entrada de CA. Puede haber voltaje peligroso entre los terminales de la baterí a y tierra. Compruébelo antes de tocarlo.

Nota: Este manual contiene instrucciones importantes de seguridad. Siga todas las instrucciones atentamente durante la instalación. Lea este manual completamente antes de desempaquetar, instalar o utilizar la unidad.

Nota: El SAI está diseñado para utilizarse solamente con cargas de PC.

Solución de problemas

Sí ntoma	Causa posible	Remedio
El tiempo de ejecución del SAI no es el esperado.	Las baterí as no están totalmente cargadas.	Recargue la baterí a dejando enchufado el SAI.
El SAI no se enciende.	El interruptor de encendido/apagado está diseñado para evitar posibles daños por apagarlo y encenderlo rápidamente.	Apague el SAI. Espere 10 segundos y, a continuación, encienda el SAI.
Las tomas de corriente dejan de proporcionar alimentación al equipo. El botón del disyuntor del circuito se proyecta desde el lateral de la unidad.	El disyuntor de circuito ha saltado debido a una sobrecarga.	Apague el SAI y desenchufe al menos una parte del equipo. Restablezca el disyuntor del circuito presionando el botón y, a continuación, encienda el SAI.
