Caractéristiques	Détails
Type de machine	Machine à effet
Puissance	1200 W
Type d'effet	Effet de lumière
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation recommandée	Événements, concerts, soirées
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Utiliser dans un environnement sec, éviter les chocs
Informations supplémentaires	Vérifier la compatibilité avec les systèmes d'éclairage

FOIRE AUX QUESTIONS - CC1200 BeamZ

Comment installer la machine à effet BeamZ CC1200 ?

Pour installer la BeamZ CC1200, placez la machine sur une surface stable, branchez-la à une source d'alimentation et assurez-vous qu'elle est correctement connectée à votre système audio.

Pourquoi ma machine à effet ne produit-elle pas de fumée ?

Vérifiez si le réservoir de liquide à fumée est rempli. Si le réservoir est vide, remplissez-le avec du liquide à fumée compatible et attendez quelques minutes que la machine se réchauffe avant de l'utiliser.

Comment régler l'intensité de la fumée produite ?

L'intensité de la fumée peut être ajustée à l'aide du bouton de réglage de volume de fumée sur le panneau de contrôle de la machine. Tournez le bouton pour augmenter ou diminuer la quantité de fumée produite.

Quels types de liquides à fumée peuvent être utilisés avec la BeamZ CC1200 ?

Utilisez uniquement des liquides à fumée conçus pour les machines à effet. Vérifiez les recommandations du fabricant pour assurer la compatibilité et éviter d'endommager la machine.

Que faire si la télécommande ne fonctionne pas ?

Assurez-vous que les piles de la télécommande sont chargées et installées correctement. Si le problème persiste, essayez de réinitialiser la machine et vérifiez les connexions.

La machine émet-elle des bruits étranges lors de son fonctionnement, que faire ?

Des bruits inhabituels peuvent indiquer un problème mécanique. Éteignez la machine, débranchez-la et inspectez-la pour tout objet obstruant ou dommage visible. Si le problème persiste, contactez le service client.

Comment nettoyer la BeamZ CC1200 après utilisation ?

Pour nettoyer la machine, débranchez-la et videz le réservoir de liquide. Nettoyez les résidus de liquide à l'intérieur avec un chiffon doux et humide. Ne plongez pas la machine dans l'eau.

Quelle est la durée de vie du liquide à fumée dans la machine ?

La durée de vie du liquide à fumée dépend de l'utilisation et des réglages de la machine. En général, un réservoir plein peut produire de la fumée pendant plusieurs heures, selon les paramètres choisis.

La machine à effet BeamZ CC1200 peut-elle être utilisée à l'extérieur ?

Oui, la BeamZ CC1200 peut être utilisée à l'extérieur, mais assurez-vous qu'elle est protégée des intempéries et que le liquide à fumée est adapté à une utilisation en extérieur.

MODE D'EMPLOI CC1200 BeamZ

AVERTISSEMENT ! Avant d'effectuer toute manipulation sur l'appareil, lisez avec attention la présente notice et conservez-la pour pouvoir vous y reporter ultérieurement. Elle contient des informations importantes sur l'installation, l'utilisation et l'entretien de l'appareil.

• Déballez l'appareil, vérifiez soigneusement qu'il n'y a pas de dommages dus au transport avant de l'utiliser.
• Veuillez lire attentivement ces instructions et les suivre.
• Respectez tous les avertissements de sécurité. Ne retirez jamais les avertissements de sécurité ou autres informations figurant sur l'appareil.
  • Assurez-vous qu'aucune ouïe d'aération n'est obstruée, sinon il y a risque de surchauffe de l'appareil.

ATTENTION : Avant de brancher l'appareil à une prise d'alimentation, assurez-vous tout d'abord que la tension et la fréquence du secteur correspondent aux valeurs spécifiées sur l'appareil. S'il est équipé d'un sélecteur de tension, ne branchez l'appareil à la prise de courant que si les valeurs de l'appareil et celles de l'alimentation secteur correspondent. Si le cordon d'alimentation ou l'adaptateur secteur fourni ne s'adapte pas à votre prise murale, contactez votre électricien.

• Après avoir branché l'appareil, vérifiez tous les câbles afin d'éviter tout dommage ou accident, par exemple pour ne pas trébucher.
  • Assurez-vous que le cordon d'alimentation n'est jamais serti ou endommagé. Vérifiez régulièrement l'appareil et le cordon d'alimentation.
• Débranchez toujours le cordon d'alimentation du secteur lorsque l'appareil n'est pas utilisé ou avant de le nettoyer ! Ne manipulez le cordon d'alimentation que par la fiche. Ne débranchez jamais la fiche en tirant sur le cordon d'alimentation.
• Débranchez le cordon d'alimentation et l'adaptateur secteur de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation.
  • N'allumez et n'éteignez pas l'appareil à intervalles rapprochés.
• Ne connectez pas l'appareil à un gradateur.
• Installez l'appareil dans un endroit bien ventilé.
• Ne placez jamais de matériau sur l'objectif.
• Laissez toujours un espace libre de 50 cm au moins autour de l'appareil pour assurer une ventilation correcte.
• Veillez à ce que la zone située sous le lieu de montage soit toujours inaccessible au public lors de l'installation ou de l'entretien de l'appareil.
• Pour une hauteur de montage >100 cm, fixez toujours l'appareil avec une élingue de sécurité idoine. Fixez l'élingue uniquement aux points de fixation. L'élingue de sécurité ne doit jamais être fixée aux poignées de transport!
• Ne regardez jamais directement le faisceau lumineux. Gardez présent à l'esprit que des changements rapides de lumière, par exemple une lumière clignotante, peuvent déclencher des crises d'épilepsie chez les personnes photosensibles ou épileptiques.
• Cet appareil n'est pas conçu pour fonctionner en permanence. Des pauses d'utilisation régulières assureront un fonctionnement sans problème sur le long terme.

ATTENTION : Si le cordon d'alimentation de l'appareil est équipé d'un contact de mise à la terre, il doit être connecté à une prise de courant avec une terre de protection. Ne jamais désactiver la terre de protection d'un cordon d'alimentation.

• Assurez-vous que l'appareil n'est pas exposé à une chaleur extrême, à l'humidité ou à la poussière.
- Nettoyez l'appareil à l'aide d'un chiffon sec.
- Ne touchez pas le projecteur à mains nues pendant son fonctionnement (le boîtier devient très chaud). Laissez le projecteur refroidir pendant 5 minutes au moins avant de le manipuler.
- Cet appareil est conçu exclusivement pour une utilisation à l'intérieur, n'utilisez pas cet appareil à proximité immédiate d'un liquide (ne s'applique pas aux équipements extérieurs spéciaux - dans ce cas, respectez les instructions spéciales indiquées ci-dessous). N'exposez pas cet appareil à des matériaux, liquides ou gaz inflammables.
- Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.
• N'essayez jamais de bridger l'interrupteur thermostatique ou les fusibles.
- Ne démontez pas ou ne modifiez pas l'appareil.
• Pour le remplacement, utilisez uniquement des fusibles/ampoules de même type et de même puissance.
- Les réparations, l'entretien et le raccordement électrique ne doivent être effectués que par un technicien qualifié.
• La température ambiante doit toujours être comprise entre -5^ C et +45^ C.
- Si cet appareil est utilisé dans un but autre que celui décrit dans ce manuel, il peut subir des dommages, dans ce cas, la garantie est caduque.
- Les sacs en plastique doivent être gardés hors de portée des enfants.
• L'appareil doit être installé hors de portée des enfants. Ne laissez jamais l'appareil en marche sans surveillance.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager. Il doit être déposé au point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En vous assurant que ce produit est éliminé correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient autrement être causées par une manipulation inappropriée des déchets de ce produit. Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre bureau municipal local, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

INSTRUCTIONS DE DEBALLAGE

ATTENTION ! Dès réception du produit, déballez soigneusement le carton, vérifiez son contenu pour vous assurer que toutes les pièces sont présentes et qu'elles ont été reçues en bon état. Avisez immédiatement l'expéditeur et conservez le matériel d'emballage ; contrôlez si des pièces semblent endommagées lors de l'expédition ou si le colis lui-même montre des signes de mauvaise manipulation. Conservez l'emballage et tout le matériel d'emballage. Dans le cas où le produit doit être retourné à l'usine, il est important que le produit soit retourné dans son emballage d'origine.

Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.

ALIMENTATION

Le type d'alimentation auquel le produit doit être connecté est indiqué sur l'étiquette à l'arrière du produit. Vérifiez que la tension secteur corresponde à cette tension, toutes les autres tensions que celles spécifiées peuvent endommager l'appareil. Le produit doit également être branché directement sur le secteur et peut être utilisé. Pas de gradateur ni d'alimentation réglable.

Reliez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre électrique appropriée pour éviter tout risque d'électrocution ou d'incendie.

INSTALLATION

Etape 1: Placez l'appareil sur une surface plane et dans une zone suffisamment large avec 50 cm d'espace au moins autour de l'appareil.

Etape 2: N'orientez pas la buse directement vers les yeux du public.

Etape 3: Pour régler l'angle de sortie, desserrez la vis de fixation, réglez l'angle voulu et revissez.

Etape 4: Etablissez la connexion DMX via la prise XLR 3 pôles et branchez la prise secteur.

Etape 5: Allumez l'appareil, mettez l'interrupteur secteur sur la position "ON". L'affichage LCD indique "WARMING UP". Après quelques seconds, l'affichage indique "READY".

Etape 6: Effectuez les réglages via le menu LCD.

Etape 7: Remplissez l'appareil avec les confettis (accessoires).

CONFETTI

FONCTIONNEMENT

Lorsque l'affichage indique "READY", vous pouvez démarrer la production de fumée et effectuer les réglages via le panneau d'affichage.

Menu	Description
Man Vol Out xxx%	Réglage du volume de sortie dans la plage de 0% à 100% via les touches Up/Down.
Interval Set xxxS	Réglage de l'intervalle entre 1 à 100S via les touches Up/Down.
Duration Set xxxS	Réglage de la durée entre 1 à 100S via les touches Up/Down.
Volume Out xxx%	Réglage du volume de sortie dans la plage 0- 100% via les touches UP/Down.
DMX 512 #xxx	Réglage de l'adresse de démarrage DMX pour la gestion DMX via les touches Up/Down.
Wind For Class xx	Réglage de la puissance pendant le fonctionnement dans la plage de 0-100% via les touches Up/Down.
Angel Set xx%	Sans fonction pour ce modèle
Wireless	Activer/désactiver la télécommande sans fil

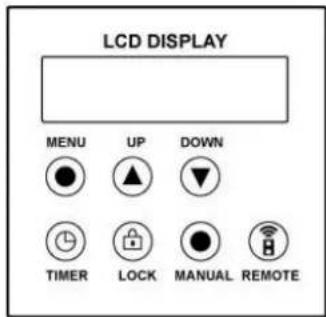

LCD DISPLAY MENU UP DOWN TIMER LOCK MANUAL REMOTE

TELECOMMANDE INFRAROUGE

A:ON/OFF
B:ON/OFF
C : Augmentation du niveau de sortie
D : Diminution du niveau de sortie

GESTION DMX512

Si vous utilisez un contrôleur DMX standard, vous pouvez connecter la sortie DMX du contrôleur directement à l'entrée DMX du premier appareil dans une chaîne DMX. Connectez toujours la sortie d'un appareil à l'entrée de l'appareil suivant jusqu'à ce que tous les appareils soient connectés entre eux.

Attention : sur le dernier appareil, vous devez terminer la ligne DMX avec une résistance. Prenez un connecteur XLR et soudez une résistance de 120 ohms entre le signal (-) et le signal (+) et connectez-la à la sortie DMX du dernier appareil sur la ligne.

SIGNAL - SIGNAL + DMX OUT GROUND DMX IN SIGNAL - SIGNAL + 1 2 3 1 2 3

1 2 3 120 OHM TERMINATOR

CANAUX DMX

Canal	Fonction	Valuer	Description
1	Ventilateur	000-010	Éventer
		011-255	Ventilateur en marche (vitesse avec ch2)
2	Ventilateur	000-010	Éventer
		011-255	Vitesse du ventilateur, de bas en haut

NETTOYAGE

Nous recommandons un nettoyage régulier de l'appareil, pour retirer les éléments tels que la poussière ...

Remarque: Mis à part le fusible, aucun composant dans l'appareil ne demande une intervention extérieure. Les réparations ou opérations de maintenance ne doivent être effectuées que par un réparateur agréé.

ATTENTION! Débranchez impérativement l'appareil du secteur avant toute opération de maintenance !

• Assurez-vous que les ouïes de ventilation ne soient pas obturées par de la poussière. Au besoin, nettoyez-les.
• Assurez-vous que l'appareil n'est pas en surchauffe.
- Nettoyez les surfaces avec un tissu doux, n'utilisez jamais d'alcool ou de solvants, la surface du boîtier pourrait être endommagée.
• Evitez que l'humidité ne pénètre dans l'appareil.
• L'appareil doit être sec avant d'être rallumé.

Si le fusible est défectueux, remplacez-le par un fusible de même type et valeur. Avant de remplacer le fusible, débranchez le cordon secteur.

FUSE

Procédure :

Etape 1 : Ouvrez le porte-fusible sur la face arrière avec un tournevis.

Etape 2 : Retirez l'ancien fusible du porte-fusible.

Etape 3 : Installez le nouveau fusible dans le porte-fusible.

Etape 4 : Replacez le porte-fusible dans le boîtier.
