GEBRUIKSAANWIJZING CC1200 BeamZ

WAARSCHUWING! Lees deze gebruiksaanwijzing zorgvuldig door voordat u met het apparaat gaat werken en bewaar deze handleiding voor toekomstig gebruik. Het bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van het apparaat.

• Uitpakken en zorgvuldig controleren of er geen transportschade is voordat u het apparaat gebruikt.
• Lees deze instructies aandachtig door en volg de instructies op.
• Neem alle veiligheidswaarschuwingen in acht. Verwijder nooit veiligheidswaarschuwingen of andere informatie van het apparaat.
  • Zorg ervoor dat er geen ventilatiesleuven geblokkeerd zijn, anders zal het apparaat oververhit raken.

WAARSCHUWING: Voordat u het apparaat verbind met een contactdoos, moet u eerst controleren of de netspanning en -frequentie overeenkomen met de op de apparatuur aangegeven waarden. Als het apparaat een spanningsselectieschakelaar heeft, sluit het apparaat alleen aan op het stopcontact als de waarden van het apparaat en de waarden van de netspanning overeenkomen. Als het bijgeleverde netsnoer of de voedingsadapter niet in uw stopcontact past, neem dan contact op met uw elektricien.

• Controleer na het aansluiten van het apparaat alle kabels om schade of ongevallen, bijv. door struikelgevaar, te voorkomen.
  • Zorg ervoor dat het netsnoer nooit gekrompen of beschadigd raakt. Controleer het apparaat en het netsnoer van tijd tot tijd.
• Trek altijd de stekker uit het stopcontact wanneer het apparaat niet wordt gebruikt of voordat u het apparaat schoonmaakt! Pak het netsnoer alleen bij de stekker vast en trek nooit aan het netsnoer.
• Haal de stekker van het netsnoer en de voedingsadapter uit het stopcontact als er gevaar bestaat voor blikseminslag of voor langere perioden van buitengebruikstelling.

- Schakel het apparaat niet snel achter elkaar in en uit.

- Sluit het apparaat niet aan op een dimmerpack.

- Installeer het apparaat op een goed geventileerde plaats.

- Plaats nooit materiaal over de lens.

• Zorg altijd voor een vrije luchtruimte van minstens 50 cm rondom het apparaat voor ventilatie.

• Zorg ervoor dat de ruimte rondom en onder de montageplek wordt afgezet tijdens het [de]monteren of onderhoud van het armatuur.

- Voor gebruik bij montagehoogte >100 cm, bevestig het armatuur altijd met een geschikte veiligheidskabel. Bevestig de veiligheidskabel alleen op de juiste bevestigingspunten. De veiligheidskabel mag nooit aan de transporthandgrepen worden bevestigd!

- Kijk nooit direct naar de lichtbundel. Houd er rekening mee dat snelle veranderingen in de verlichting, bijv. knipperlicht, epileptische aanvallen kunnen veroorzaken bij lichtgevoelige personen of personen met epilepsie.

- Dit apparaat is niet ontworpen voor permanent gebruik. Consistente bedieningspauzes zullen ervoor zorgen dat het apparaat lang zonder defecten van dienst zal zijn.

WAARSCHUWING: Als het netsnoer van het apparaat is voorzien van een aardingscontact, moet het worden aangesloten op een stopcontact met een beschermende aarding. Deactiveer nooit de beschermende aarding van een netsnoer.

• Zorg ervoor dat het apparaat niet wordt blootgesteld aan extreme hitte, vocht of stof.
- Reinig het apparaat met een droge doek.
- Raak het apparaat tijdens de werking ervan niet met blote handen aan (de behuizing kan zeer heet worden). Laat het apparaat ten minste 5 minuten afkoelen alvorens deze te hanteren.
- Dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis, gebruik deze apparatuur niet in de onmiddellijke nabijheid van vloeistof (niet van toepassing op speciale buitenapparatuur - in dit geval, neem de speciale instructies hieronder in acht). Stel dit apparaat niet bloot aan brandbare materialen, vloeistoffen of gassen.
- Als het apparaat is blootgesteld aan drastische temperatuurschommelingen (bijv. na transport), schakel het dan niet onmiddellijk in. Het ontstane condenswater kan uw apparaat beschadigen. Laat het apparaat uitgeschakeld tot het op kamertemperatuur is.
- Probeer nooit de thermostaatschakelaar of zekeringen te omzeilen.
• Demonteer of wijzig het apparaat niet.
- Gebruik voor vervanging alleen zekeringen/lampen van hetzelfde type en vermogen.
- Reparaties, onderhoud en elektrische aansluiting moeten worden uitgevoerd door een gekwalificeerde technicus.
- De omgevingstemperatuur moet altijd tussen -5^ C en +45^ C liggen.
- Als dit apparaat op een andere manier wordt gebruikt dan beschreven in deze handleiding, kan het product beschadigd raken en vervalt de garantie.
- Plastic zakken moeten buiten het bereik van kinderen worden gehouden.
- Het apparaat moet buiten het bereik van kinderen worden geïnstalleerd. Laat het apparaat nooit zonder toezicht draaien.

Dit symbool op het product of op de verpakking geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden overhandigd aan het toepasselijke inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product op de juiste wijze wordt afgevoerd, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zouden kunnen worden veroorzaakt door ongepaste afvalverwerking van dit product. Het recyclen van materialen draagt bij tot het behoud van natuurlijke hulpbronnen. Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uw plaatselijke gemeente, uw huisvuildienst of de winkel waar u het product hebt gekocht.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact.

AANSLUITSPANNING

Op achterzijde van het apparaat staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

INSTALLATIE

Stap 1: Plaats het apparaat op een vlakke ondergrond en op een voldoende groot oppervlak met minstens 50 cm open ruimte rondom het apparaat.

Stap 2: Richt het uitlaatmondstuk niet direct in de richting van de ogen van het publiek.

Stap 3: Om de hoek aan te passen, draait u de bevestigingsschroef los, past u de gewenste hoek aan en draait u vervolgens bevestigingsschroef weer vast.

Stap 4: Sluit de DMX aan via een 3polige XLR kabel en steek de netstekker in een wandcontactdoos.

Stap 5: Zet het apparaat aan, zet de stroomschakelaar in de stand "ON". Op het LCD-display verschijnt "WARMING UP". Na enkele seconden toont het LCD-display "READY".

Stap 6: Pas de instelling aan via het LCD-display.

Stap 7: Vul het apparaat met losse confetti (accessoires).

CONFETTI

BEDIENING

Wanneer het display "READY" weergeeft, kunt u starten met het produceren van nevel en de instellingen aanpassen via het LCD-display.

Menu	Omschrijving
Man Vol Out xxx%	Stel de handmatige volume-uitgang in binnen een bereik van 0% tot 100% met behulp van de toetsen Up/Down.
Interval Set xxxS	Stel het interval in tussen 1 tot 100S in met behulp van de Up-/Down-toetsen.
Duration Set xxxS	Stel de tijdsduur in tussen 1 tot 100S met behulp van de Up-/Down-toetsen.
Volume Out xxx%	Stel de volume-uitstoot in binnen het bereik van 0- 100% met behulp van de Up-/Down-toetsen..
DMX 512 #xxx	Pas het DMX-adres voor DMX-besturing aan met behulp van de Up-/Down-toetsen..
Wind For Class xx	Pas de ventilatorsnelheid aan binnen het bereik van 0- 100% met behulp var de Up-/Down-toetsen.
Angel Set xx%	Geen functie voor dit model.
Wireless	Draadloze afstandsbediening in-/uitschakelen

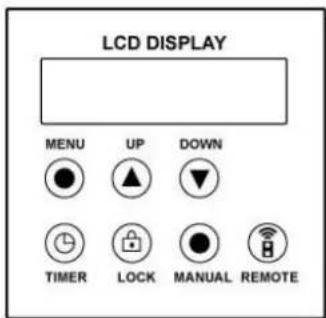

LCD DISPLAY MENU UP DOWN TIMER LOCK MANUAL REMOTE

DRAADLOZE AFSTANDSBEDIENING

A: AAN / UIT
B: AAN / UIT
C: Uitstoot volume omhoog
D: Uitstoot volume omlaag

DMX BEDIENING

Als u gebruik maakt van een standaard DMX-lichtstuartafel, kunt u de DMX uitgang van de lichtstuartafel rechtstreeks aansluiten op de DMX ingang van het eerste apparaat. Sluit altijd de DMX uitgang aan op de eerst volgende DMX ingang van het volgende armatuur totdat alle apparaten zijn aangesloten.

Let op: Bij het laatste apparaat, dient u de DMX-lijn af te sluiten met een eindweerstand. Neem een XLR connector en soldeer een 120 Ohm weerstand tussen signaal (-) en signaal (+)en steek deze in de DMX uitgang van het laatste apparaat in de lijn.

SIGNAL - SIGNAL + DMX OUT GROUND DMX IN SIGNAL - SIGNAL + 1 2 3 1 2 3

1 2 3 120 OHM TERMINATOR

DMX KANALEN

Kanaal	Functie	Waarde	Omschrijving
1	Ventilator	000-010	Ventilator uit
		011-255	Ventilator aan (snelheid met kanaal 2)
2	Ventilator	000-010	Ventilator uit
		011-255	Ventilator snelheid van laag naar hoog

REINIGEN

Wij raden aan om het apparaat regelmatig van buitenaf te reinigen van onzuiverheden zoals stof, etc.

LET OP: Er bevinden zich geen onderdelen in het apparaat, behalve de zekering. Reparaties en servicewerkzaamheden mogen alleen worden uitgevoerd door geautoriseerde dealers.

WAARSCHUWING! Haal de netstekker uit het wandcontactdoos voordat u met onderhoudswerkzaamheden begint!

• Zorg ervoor dat de ventilatieroosters niet verstopt raken door bijvoorbeeld stof. Verwijder waar nodig het stof.
- Zorg ervoor dat het apparaat niet oververhit kan raken.
- Reinig de oppervlakken met een pluisvrije, vochtige doek. Gebruik nooit alcohol of andere oplosmiddelen, omdat anders het oppervlak van de behuizing beschadigd kan worden.
• Zorg ervoor dat er geen vocht of vocht in het apparaat terechtkomt.
- Het apparaat moet droog zijn voordat u het weer inschakelt.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

FLISE

Procedure:

Stap 1: Open de zekeringhouder op het achterpaneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouder.

Stap 3: Installeer de nieuwe zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouder in de behuizing.
