MANUAL DE USUARIO CC1200 BeamZ

INSTRUCCIONES DE SEGURIDAD....12

INSTRUCCIONES DE DESEMBALAJE....13

FUENTE DE ALIMENTACIÓN....13

INSTALACIÓN 13

OPERACIÓN....13

CONTROL DMX512 14

LIMPIEZA....14

CAMBIANDO EL FUSIBLE....14

FRANÇAIS

INSTRUCTIONS DE SECURITE....15

INSTRUCTIONS DE DEBALLAGE 16

ALIMENTATION....16

INSTALLATION....16

FONCTIONNEMENT....16

GESTION DMX512....17

NETTOYAGE....17

REMPLACEMENT DU FUSIBLE....17

POLSKI

INSTRUKCJA BEZPIECZEŃSTWA....18

ROZPAKOWYWANIE INSTRUKCJI....19

ZASILACZ 19

INSTALACJA....19

DZIALANIE 19

KONTROLA DMX512....20

CZYSZCZENIE 20

WYMIANA BEZPIECZNIKA....20

TECHNICAL DETAILS

TECHNICAL SPECIFICATIONS....21

SAFETY INSTRUCTIONS

INSTRUCCIONES DE SEGURIDAD

ATENCIÓN! Antes de realizar cualquier operación con la unidad, lea atentamente este manual de instrucciones y guárdelo con cura para futuras consultas. Contiene información importante sobre la instalación, uso y mantenimiento de la unidad.

• Desembale y compruebe cuidadosamente que no haya daños de transporte antes de usar la unidad
  • Lea atentamente estas instrucciones y siga las instrucciones.
• Observe todas las advertencias de seguridad. Nunca elimine las advertencias de seguridad u otra información del equipo.
• Asegúrese de que no haya ranuras de ventilación bloqueadas; de lo contrario la unidad se sobrecalentará.

PRECAUCIÓN: Antes de conectar el equipo a la toma de corriente, primero verifique que la tensión y la frecuencia de la red coincidan con los valores especificados en el equipo. Si el equipo tiene un interruptor de selección de voltaje, conecte el equipo a la toma de corriente solo si los valores del equipo y los valores de la red eléctrica coinciden. Si el cable de alimentación incluido o el adaptador de corriente no encaja en el tomacorriente de pared, comuníquese con su electricista.

• Después de conectar la unidad, verifique todos los cables para evitar daños o accidentes debido a peligros de tropiezos.
• Asegúrese de que el cable de alimentación nunca esté rizado o dañado. Compruebe el dispositivo y el cable de alimentación de vez en cuando.
• iDesconecte siempre la alimentación de la red eléctrica, cuando no se utilice el dispositivo o antes de limpiarlo! Sólo manipule el cable de alimentación por el enchufe. Nunca desenchufe el cable tirando del cable de alimentación.
• Desenchufe el cable de alimentación y el adaptador de alimentación de la toma de corriente si existe riesgo de que se caiga un rayo o antes de períodos prolongados de desuso.

- No encienda y apague la unidad en intervalos cortos.

- No conecte la unidad a un dimmerpack.

- Instale la unidad en un lugar bien ventilado.

- Nunca coloque ningún material sobre los leds o las lentes.

• Permita siempre un espacio libre de aire de al menos 50 cm alrededor de la unidad para la ventilación.
• Asegúrese de que el área que se encuentra debajo del lugar de instalación esté bloqueada al instalar, desmontar o reparar el accesorio.
• Para una altura de montaje superior a un metro, fije siempre el accesorio con una cuerda de seguridad adecuada. Fije la cuerda de seguridad únicamente en los puntos de fijación correctos. ¡La cuerda de seguridad no debe fijarse nunca en las asas de transporte!
• Nunca mire directamente al haz de luz. Tenga en cuenta que los cambios rápidos en la iluminación, y la luz intermitente, pueden desencadenar ataques epilépticos en personas fotosensibles o personas con epilepsia.
• Esta unidad no está diseñada para una operación permanente. Las interrupciones constantes de la operación garantizarán que el dispositivo le servirá durante mucho tiempo sin defectos.

PRECAUCIÓN: Si el cable de alimentación del dispositivo está equipado con un contacto de conexión a tierra, debe conectarse a una toma de corriente con una conexión a tierra de protección. Nunca desactive la conexión a tierra protectora de un cable de alimentación.

• Asegúrese de que la unidad no esté expuesta a calor extremo, humedad o polvo.
• Limpie la unidad con un paño seco.
• No toque el aparato con las manos descubiertas durante su funcionamiento (la carcasa se calienta mucho). Deje que el aparato se enfrié durante al menos 5 minutos antes de manipularlo.
• Esta unidad está diseñada exclusivamente para uso en interiores, no use este equipo en las inmediaciones del fluido (no se aplica a equipos especiales para exteriores, en este caso, siga las instrucciones especiales que se indican a continuación). No exponga esta unidad a materiales, líquidos o gases inflamables.
• Si la unidad ha estado expuesta a una fluctuación drástica de la temperatura (por ejemplo, después del transporte), no la encienda de inmediato. El agua de condensación que surge puede dañar su unidad. Deje la unidad apagada hasta que alcance la temperatura ambiente.

- Nunca intente pasar por alto el interruptor termostático o los fusibles.

- No desmonte ni modifique la unidad.

- Para reemplazo, use fusibles / bombilla del mismo tipo y clasificación solamente.

• Las reparaciones, el servicio y la conexión eléctrica deben ser llevados a cabo por un técnico calificado.

- La temperatura ambiente siempre debe estar entre -5^ y +45^ .

- Si esta unidad se opera de una manera diferente a la descrita en este manual, el producto podría sufrir daños y la garantía quedará anulada.

• Las bolsas de plástico deben mantenerse fuera del alcance de los niños.

- La unidad debe instalarse fuera del alcance de los niños. Nunca deje la unidad funcionando sin supervisión..

Este símbolo en el producto o en su empaque indica que este producto no debe ser tratado como basura doméstica. En su lugar, se entregará al punto de recolección correspondiente para el reciclaje de equipos eléctricos y electrónicos.

Al garantizar que este producto se elimine correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por el manejo inadecuado de los desechos de este producto. El reciclaje de materiales ayudará a conservar los recursos naturales. Para obtener información más detallada sobre el reciclaje de este producto, comuníquese con su Oficina Cívica local, el servicio de eliminación de desechos domésticos o la tienda donde adquirió el producto.

INSTRUCCIONES DE DESEMBALAJE

PRECAUCIÓN! Inmediatamente después de recibir el producto, desembale la caja con cuidado, verifique el contenido para asegurarse de que todas las partes estén presentes y se hayan recibido en buenas condiciones. Notifique al remitente de inmediato y guarde el material de empaque para inspeccionarlo si aparecen piezas dañadas por el envío o si el propio paquete muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que el producto deba devolverse a la fábrica, es importante que el producto se devuelva en la caja y empaque originales de fábrica.

Si el dispositivo ha estado expuesto a una drástica fluctuación de la temperatura (por ejemplo, después del transporte), no lo encienda de inmediato. El agua de condensación que surge podría dañar su dispositivo. Deje el dispositivo apagado hasta que alcance la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta que se encuentra en la parte posterior del producto, se indica que este tipo de fuente de alimentación debe estar conectada. Verifique que la tensión de la red corresponda a esto, todos los demás voltajes que los especificados, el efecto de la luz puede dañarse irreparablemente. El producto también debe estar conectado directamente a la red eléctrica y se puede utilizar.

Siempre conecte el dispositivo a un circuito protegido (disyuntor o fusible). Asegúrese de que el dispositivo tenga una toma de tierra eléctrica adecuada para evitar el riesgo de electrocución o incendio.

INSTALACIÓN

Paso 1: Coloque la unidad en una superficie plana y en un área adecuadamente grande con al menos 50 cm de espacio abierto alrededor de la unidad.

Paso 2: No oriente la boquilla de escape directamente en la dirección de los ojos del público.

Paso 3: Para ajustar el ángulo de salida, afloje el tornillo de fijación, ajuste el ángulo deseado y vuelva a apretar el tornillo de fijación.

Paso 4: Conecte el DMX a través del cable XLR de 3 pines y conecte el enchufe de alimentación a una toma de pared.

Paso 5: Encienda la unidad, coloque el interruptor de encendido en la posición "ON". La pantalla LCD mostrará "WARMING UP". Después de unos segundos, la pantalla LCD mostrará "READY".

Paso 6: Ajuste la configuración a través de la pantalla LCD.

Paso 7: Llene la unidad con confeti suelto (accesorio).

CONFETTI

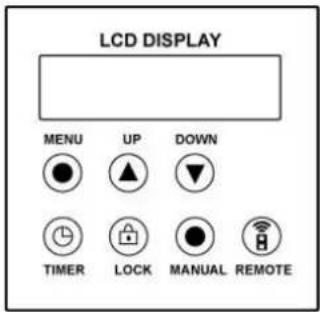

OPERACIÓN

Cuando la pantalla muestra "READY", puede comenzar a disparar confeti y ajustar la configuración a través del panel de la pantalla LCD.

Menu	Descripción
Man Vol Out xxx%	Ajuste manualmente el caudal de salida dentro del rango de 0% a 100% mediante las teclas Arriba / Abajo.
Interval Set xxxS	Ajuste el intervalo de tiempo entre disparos, entre 1 y 100S mediante las teclas Arriba / Abajo.
Duration Set xxxS	Ajuste la duración de cada disparo entre 1 a 100S mediante las teclas Arriba / Abajo.
Volume Out xxx%	Ajuste el caudal de salida dentro del rango de 0- 100% mediante las teclas Arriba / Abajo.
DMX 512 #xxx	Ajuste la dirección DMX para el control DMX por medio de las teclas Arriba / Abajo.
Wind For Class xx	Ajuste la salida del viento durante la función dentro del rango de 0- 100% mediante las teclas Arriba / Abajo.
Angel Set xx%	Sin función para este modelo.
Wireless	Activar/desactivar el mando a distancia inalámbrico.

LCD DISPLAY MENU UP DOWN TIMER LOCK MANUAL REMOTE

MANDO A DISTANCIA

A: ON / OFF
B: ON / OFF
C: Aumenta volumen de salida
D: Reduce el volumen de salida

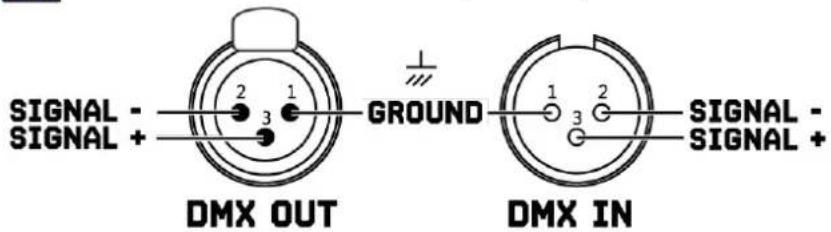

CONTROL DMX512

Si está utilizando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente a la entrada DMX del primer dispositivo en una cadena DMX. Siempre conecte la salida de una unidad con la entrada del siguiente dispositivo hasta que todos los dispositivos estén conectados.

Precaución: En el último aparato, debe cerrar la línea DMX con una resistencia de terminación. Tome un conector XLR y suelde una resistencia de 120 Ohm entre la señal (-) y la señal (+) y conéctela a la salida DMX del último dispositivo en la línea.

SIGNAL - SIGNAL + DMX OUT GROUND DMX IN 1 2 3 1 2 3 SIGNAL - SIGNAL +

1 2 3 120 OHM TERMINATOR

CANALES DMX

Canal	Función	Valor	Descripción
1	Ventilador	000-010	Ventilador apagado
		011-255	Ventilador encendido (velocidad con ch2)
2	Ventilador	000-010	Ventilador apagado
		011-255	Velocidad del ventilador, de baja a alta

LIMPIEZA

Recomendamos una limpieza frecuente de la unidad desde el exterior para eliminar contaminantes como polvo, etc.

Nota: No hay piezas reparables dentro de la unidad, excepto el fusible. Las reparaciones y las operaciones de servicio solo deben ser realizadas por distribuidores autorizados.

PRECAUCIÓN! Desconecte el enchufe de la toma de corriente de la pared antes de iniciar cualquier trabajo de mantenimiento!

• Asegúrese de que las rejillas de ventilación no estén obstruidas por el polvo. Si es necesario quitar primero el polvo.
• Asegúrese de que la unidad no pueda sobrecalentarse.
• Limpie las superficies con un paño húmedo que no suelte pelusa. Nunca utilice alcohol u otros disolventes, de lo contrario la superficie de la carcasa podría dañarse.
• No permita que entre humedad en la unidad.
• La unidad debe estar seca antes de volver a encenderla.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, sustitúyalo por un fusible del mismo tipo y valor. Antes de cambiar el fusible, desenchufe el cable de alimentación.

FUSE

Procedimiento:

Paso 1: Abra el portafusibles en el panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el nuevo fusible en el portafusibles.

Paso 4: Reemplace el portafusibles en la carcasa.
