INSTRUKCJA OBSŁUGI CC1200 BeamZ

OSTRZEŻENIE! Przed przystąpieniem do jakichkołwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.

• Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia
• Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
• Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
• Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.

UW AGA: Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartościami podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka ściennego, skontaktuj się z elektrykiem.

- Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknieć.

- Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.

- Zawsze odłączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.

- Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.

- Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.

- Nie podłączaj urządzenia do dimmerpada.

• Zainstaluj urządzenie w dobrze wentylowanym miejscu.

- Nigdy nie kłaść żadnych materiałów na obiektywie.

• Zawsze należy zapewnić swobodną przestrzeń powietrzną o wysokości co najmniej 50 cm wokół urządzenia w celu wentylacji.

- Upewnij się, że obszar pod miejscem instalacji jest zablokowany podczas montażu, opróżniania lub serwisowania urządzenia.

- W przypadku wysokości montażu>100 cm zawsze należy zamocować urządzenie odpowiednią liną zabezpieczającą. Przymocuj linę zabezpieczającą tylko w poprawnych punktach mocowania. Linka zabezpieczająca nie może być nigdy zamocowana na uchwytach transportowych!

- Nigdy nie patrz bezpośrednio na wiązkę światła. Zwróć uwagę, że szybkie zmiany w oświetleniu, np. szybko migające światło, może wywoływać napady padaczkowe u osób światłoczułych lub z padaczką.

- To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnia, że urządzenie będzie służyć przez długi czas bez wad.

UWAGA: Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.

• Upewnij się, że urządzenie nie jest narażone na działanie wysokich temperatur, wilgoci lub kurzu.
  • Wyczyść urządzenie za pomocą suchej szmatki.
• Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 5 minut, aż urządzenie ostygnie.
• To urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach, nie należy używać tego sprzętu w bezpośrednim sąsiedztwie płynu (nie dotyczy specjalnych urządzeń zewnętrznych - w takim przypadku należy przestrzegać specjalnych instrukcji podanych poniżej). Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
• Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.
• Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
• Nie demontuj ani nie modyfikuj urządzenia.
• Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
• Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika.
  • Temperatura otoczenia musi zawsze wynosić od -5 °C do +45 °C.
• Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
• Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
• Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiast tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoże chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

ROZPAKOWYWANIE INSTRUKCJI

UW AGA! Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakołwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.

Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILACZ

Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regulowany zasilacz.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

INSTALACJA

Krok 1: Umieść urządzenie na płaskiej powierzchni i na odpowiednio dużym obszarze z co najmniej 50 cm wolnej przestrzeni wokół urządzenia.

Krok 2: Nie ustawiaj dyszy wylotowej bezpośrednio w kierunku oczu publiczności.

Krok 3: Aby wyregulować kąt wyjściowy, zwolnij śrubę mocującą, wyreguluj żądany kąt i dokręć śrubę mocującą.

Krok 4: Podłącz DMX za pomocą 3-pinowego kabla XLR i podłącz wtyczkę do gniazdka ściennego.

Krok 5: Włącz urządzenie, ustaw przełącznik zasilania w pozycji „ON”. Na wyświetlaczu LCD pojawi się komunikat „WARMING UP”. Po kilku sekundach na wyświetlaczu LCD pojawi się „READY”.

Krok 6: Dostosuj ustawienia za pomocą wyświetlacza LCD.

Krok 7: Napełnij urządzenie lużnymi konfetti (akcesoria).

CONFETTI

DZIALANIE

Gdy Gdy na wyświetlaczu pojawi się „READY”, możesz zacząć wytwarzać zamglenie i dostosować ustawienia za pomocą wyświetlacza LCD.

Menu	Opis
Man Vol Out xxx%	Ustaw poziom wyrzutu w zakresie od 0% do 100% za pomocą przycisków W góre / W dół.
Interval Set xxxS	Ustaw interwał od 1 do 100S za pomocą przycisków W góre / W dół.
Duration Set xxxS	Ustaw czas trwania od 1 do 100S za pomocą przycisków Up / Down ..
Volume Out xxx%	Ustaw głośność w zakresie od 0 do 100% za pomocą przycisków W góre / W dół.
DMX 512 #xxx	Dostosuj adres DMX do sterowania DMX za pomocą przycisków W góre / W dół.
Wind For Class xx	Dostosuj moc wiatru podczas funkcji w zakresie 0-100% za pomocą przycisków W góre / W dół.
Angel Set xx%	Brak funkcji dla tego modelu.

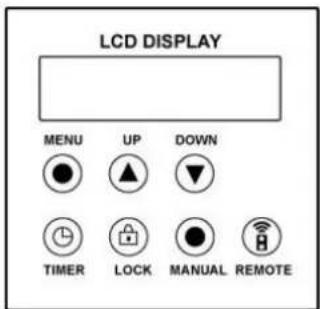

LCD DISPLAY MENU UP DOWN TIMER LOCK MANUAL REMOTE

PILOT BEZPRZEW ODOWY

A: WŁĄCZ / WYŁĄCZ
B: WŁACZ / WYŁACZ
C: Większa ilość wyrzutu
D: Mniejsza ilość wyrzutu

KONTROLA DMX512

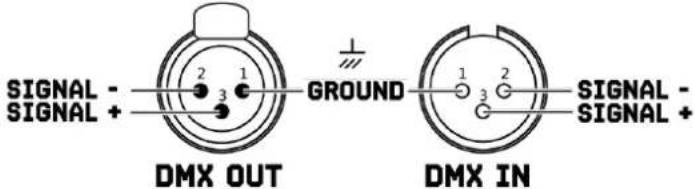

Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego urządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone.

Uwaga: Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weź złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.

SIGNAL - SIGNAL + DMX OUT GROUND DMX IN SIGNAL - SIGNAL + Ground

1 2 3 120 OHM TERMINATOR

KANALY DMX

Kanał	Funkcja	Wartość	Opis
1	Wentylator	000-010	Wyłącz wentylator
		011-255	Włącz wentylator (prędkość z ch2)
2	Wentylator	000-010	Wyłącz wentylator
		011-255	Prędkość wentylatora, od niskiej do wysokiej

CZYSZCZENIE

Zalecamy często czyszczenie urządzenia z zewnątrz, aby usunąć zanieczyszczenia, takie jak kurz itp.

Uwaga: wewnątrz urządzenia nie ma żadnych części wymagających serwisowania, z wyjątkiem bezpiecznika. Naprawy i czynności serwisowe mogą być wykonywane wyłącznie przez autoryzowanych sprzedawców.

UW AGA! Przed rozpoczęciem jakichkolwiek prac konserwacyjnych odłączyć wtyczkę sieciową od gniazdka ściennego!

• Upewnij się, że otwory wentylacyjne nie są zatkane przez kurz. W razie potrzeby usuń kurz.
• Upewnij się, że urządzenie nie może się przegrzać.
• Wyczyść powierzchnie wilgotną szmatką niepozostawiającą włókien. Nigdy nie używaj alkoholu lub innych rozpuszczalników, ponieważ może to spowodować uszkodzenie powierzchni obudowy.
• Nie pozwól, aby do urządzenia dostała się wilgoć lub wilgoć.
• Przed ponownym włączeniem urządzenie musi być suche.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest uszkodzony, należy wymienić bezpiecznik tego samego rodzaju i wartości. Przed wymianą bezpiecznika odłącz przewód zasilający.

FLIGE

Procedura:

Krok 1: Otwórz uchwyt bezpiecznika na tylnym panelu za pomocą śrubokręta montażowego.

Krok 2: Usuń stary bezpiecznik z uchwytu bezpiecznika.

Krok 3: Zainstaluj nowy bezpiecznik w uchwycie bezpiecznika.

Krok 4: Wymień uchwyt bezpiecznika w obudowie.

TECHNICAL SPECIFICATIONS

Modes : Automatic programs, DMX

DMX channels :2
