INSTRUKCJA OBSŁUGI Hyaden BeamZ

OSTRZEZENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.

• Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia
• Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
• Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
• Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.

OSTRZEZENIE! Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartościami podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka ściennego, skontaktuj się z elektrykiem.

• Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknięć.
• Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.
• Zawsze odłączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
• Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.
• Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.

- Nie podłączaj urządzenia do dimmerpada.

• Zainstaluj urządzenie w dobrze wentylowanym miejscu.

- Nigdy nie kłaść żadnych materiałów na obiektywie.

- Nigdy nie pozwól, aby światło słoneczne świeciło bezpośrednio na obiektywie, nawet jeśli urządzenie nie działa.

• Zawsze należy zapewnić swobodną przestrzeń powietrzną o wysokości co najmniej 50 cm wokół urządzenia w celu wentylacji.

- Upewnij się, że obszar pod miejscem instalacji jest zablokowany podczas montażu, opróżniania lub serwisowania urządzenia.

- W przypadku wysokości montażu>100 cm zawsze należy zamocować urządzenie odpowiednią liną zabezpieczającą. Przymocuj linę zabezpieczającą tylko w poprawnych punktach mocowania. Linka zabezpieczająca nie może być nigdy zamocowana na uchwytach transportowych!

- Nigdy nie patrz bezpośrednio na wiązkę światła. Zwróć uwagę, że szybkie zmiany w oświetleniu, np. szybko migające światło, może wywoływać napady padaczkowe u osób światłoczułych lub z padaczką.

- To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnia, że urządzenie będzie służyć przez długi czas bez wad.

OSTRZEZENIE! Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.

• Upewnij się, że urządzenie nie jest narażone na działanie wysokich temperatur, wilgoci lub kurzu.
  • Wyczyść urządzenie za pomocą suchej szmatki.
• Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 5 minut, aż urządzenie ostygnie.
• To urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach, nie należy używać tego sprzętu w bezpośrednim sąsiedztwie płynu (nie dotyczy specjalnych urządzeń zewnętrznych - w takim przypadku należy przestrzegać specjalnych instrukcji podanych poniżej). Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
• Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperatę pokojową.
• Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
  • Nie demontuj ani nie modyfikuj urządzenia.
• Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
• Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika.
  • Temperatura otoczenia musi zawsze wynosić od 10°C do 35 °C.
• Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
• Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
• Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiast tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoże chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

LASER SAFETY

PRZECZYTAĆ DO URUCHOMIENIA LASERA WSZYSTKIE INSTRUKCJE BEZPIECZEŃSTWA I DANE TECHNICZNE NINIEJSZEJ INSTRUKCJI UWAŻNIE I DOKŁADNIE

Światło laserowe jest inne niż wszystkie Ci znane źródła światła. Jego promieniowanie może potencjalnie uszkodzić Twój wzrok, jeśli nie będzie poprawnie ustawione oraz użytkowane. Światło laserowe jest tysiące razy bardziej skupione niż jakiekolwiek inne źródło światła. Skupiona wiązka laserowa może spowodować natychmiastowe uszkodzenie oczu, przede wszystkim wypalając siatkówkę (czuła na światło tylna część oka). Nawet jeśli nie czujesz żadnego ciepła z powodu wiązki laserowej, ona nadal może wyrządzić poważne szkody Twoim oczom, oślepić Cię lub publiczność. Nawet niewielka ilość światła laserowego na dużym dystansie jest niebezpieczna. Uszkodzenie wzroku może nastąpić w mgnieniu oka.

Nie można zakładać, że pojedyncza wiązka spośród setek wiązek nie może żle wpłynąć na oczy.

Nie można także zakładać, że można patrzeć na ruszającą się wiązkę. W odpowiednich regulacjach prawnych dotyczących laserów, zabronione jest celowanie laserem klasy 3B/4 w miejsce, w których ludzie mogą być narażeni na jego promieniowanie.

OSTRZEZENIE!

• Nie celuj laserem w ludzi ani w zwierzęta.
• Nigdy nie patrz wprost w aparaturę laserową lub w wiązkę laserową. Może to uszkodzić Twój wzrok lub spowodować zupełną ślepotę.
• Nie celuj laserem w miejsce, w którym może on natrafić na ludzi, np. parkiety.
  • Zainstaluj urządzenie laserowe, tak aby wiązka poruszała się nad widownią. Zerknij do następnej sekcji tej instrukcji obsługi.
• Sprawdź urządzenie laserowe przed pierwszym publicznym użyciem.
• Nie celuj laserem w publiczność albo miejsca odbijające światło, takie jak okna, lustra lub błyszczące metale. Nawet odbita wiązka laserowa może być niebezpieczna.
  • Nigdy nie celuj w samolot/pilota, to wykroczenie/ przestępstwo.
  • Uzywanie sprzętu, jego ustawień w inny sposób niż specyfikowano tutaj może spowodować narażenie na niebezpieczne promieniowanie.
• Nie wystawiaj aparatury optycznej na działanie środków chemicznych.
• Użytkowanie laser jest dozwolone tylko, jeśli pokaz jest kontrolowany przez wykwalifikowanego operatora, zaznajomionego z odpowiednimi wymaganiami.
• Nie używaj lasera, jeśli obudowa jest uszkodzona, otwarta lub jeśli optyka wygląda na uszkodzoną.
  • Nigdy nie zostawiaj urządzenia działającego bez opieki.
  • Zawsze używaj odpowiednich linek bezpieczeństwa podczas wieszania urządzenia nad głową.

Lokalne regulacje dotyczące użytkowania laserów zależy od kraju. Użytkownik jest odpowiedzialny za użytkowanie urządzenia w danym państwie.

To urządzenie zawiera laser wysokiej mocy oraz części, które emitują promieniowanie. NIE OTWIERAJobudowy, TO MOZE BYC FATALNE W SKUTKACH. Może to także spowodować ślepołę, poparzenia skóry oraz pożary

Dalsze instrukcje oraz programy bezpieczeństwa dotyczące bezpiecznego użytkowania laserów są dostępne w dokumencie ANSI Z136.1 Standard „For Safe Use of Lasers”, dostępny na “www.laserinstitute.org”. Wiele lokalnych władz, korporacji, agencji, instytucji wojskowych wymaga, aby użytkowanie laserów następowało według instrukcji z ANSI Z136.1. Poradniki dotyczące urządzeń laserowych mogą być pobrane ze strony International Laser Display Association, www.laserist.org.

UWAGAI Użytkowanie urządzenia we Francji jest dozwolone jedynie profesjonalistom, zabronione jest korzystanie ze sprzętu użytkownikom końcowym. Zobacz regulację prawną: www.legifrance.gouv.fr

INSTALACJA

UWAGA! Respektuj krajowe normy podczas instalacji urządzenia! Instalacja może być przeprowadzona tylko przez wykwalifikowanego pracownika, bądź dealera.

Urządzenie zostało zaprojektowane do pozycji wiszącej. W celu bezpieczeństwa rekomenduje się używania dedykowanych haków oraz linek bezpieczeństwa. Tego typu akcesoria możesz nabyć u Twojego sprzedawcy. Międzynarodowe regulacje dotyczące użytkowania laserów wymagają wieszania urządzeń w taki sam sposób, jak na załączonym obrazku. Minimum 3m przestrzeni pomiędzy podłogą, a najniższą wysokością świecenia lasera w poziomie. Dodatkowo wymagana jest odległość co najmniej 2,5m pomiędzy urządzeniem, a publicznością lub przestrzenią publiczną.

SbeamZ 3 Meter

UWAGA! Stosowanie kontroli, regulacji lub wykonywania procedur innych niż określone w niniejszym dokumencie może prowadzić do niebezpiecznego narażenia na promieniowanie!

• Montaż oprzyrządowania musi być wykonany i skonstruowany w taki sposób, aby mogło ono utrzymać ciężar 10-krotnie większy od ciężaru przez 1 godzinę bez szkody dla jego deformacji.
  • Zawsze używaj dołączonego uchwytu montażowego do zawieszenia oprawy.
• Przymocowanie powinno odbywać się za pomocą uchwytu montażowego (nie dołączonego do zestawu) do dostarczonego uchwytu montażowego, który należy potwierdzić.
• Instalacja musi być zawsze zabezpieczona dodatkowym zabezpieczeniem, np. odpowiednią siatką zabezpieczającą. Ten dodatkowy element zabezpieczający musi być skonstruowany w taki sposób, aby żadna część instalacji nie mogła spaść w przypadku awarii głównego elementu mocującego.
• Podczas ustawiania, demontażu i serwisowania osprzętu należy upewnić się, że w obszarze pod miejscem montażu nie znajdują się żadne niepożądane osoby.
• Użytkownik musi upewnić się, że urządzenia zabezpieczające i techniczno-maszynowe zostały zatwierdzone przez rzeczoznawcę przed pierwszym uruchomieniem i po zmianach przed ponownym uruchomieniem.
  Użytkownik musi upewnić się, że urządzenia zabezpieczające i maszynowe są zatwierdzane raz w roku przez osobę wykwalifikowaną.
• Urządzenie powinno być zainstalowane w miejscu, do którego osoby nie mogą sięgać.
• Dla własnego bezpieczeństwa i dla innych osób zdecydowanie zalecamy stosowanie tego laserowego wyłącznika awaryjnego. (nr ref.: 152.958)

UWAGA! Podczas instalacji urządzenia upewnij się, że w pobliżu (0,5m od urządzenia) nie znajdują się materiały łatwopalne (np. dekoracje).

ROZPAKOWYWANIE INSTRUKCJI

UWAGAI Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakolwiek

część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.

Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILACZ

Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regulowany zasilacz.

Urządzenie ma wbudowane wyjście zasilania. W zależności od warunków w lokalu kilka urządzeń może być połączonych poprzez wejście i wyjście złącza zasilania. Podłącz w rzędzie maksymalnie cztery jednostki (jeśli używasz zasilania 230V/16A). Użyj zatwierdzonego, trzy-żyłowego kabla o przekroju co najmniej 1.5 mm². Należy przestrzegać instrukcji montażu producenta i oznaczenia kolorami kabla. Nie wyłączaj urządzenia poprzez odkręcanie złącza zasilania, ale użyj włącznika/wyłącznika zasilania lub schuko!

OSTRZEZENIE! Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

LASEROWY CZAS ZYCIA

Wykonaj poniższe porady, aby cieszyć się dłuższą żywotnością lasera:

• Szybkie i ciągłe włączanie/wyłączanie urządzenia radykalnie zmniejsza trwałość diod lasera.

• Upewnij się, że urządzenie się nie przegrzewa.

• Wyłącz urządzenie kiedy nie pracuje. Diody potrafią się cały czas grzać nawet jeśli laser nie świeci, a jest włączony.
  ○ Wyłącz urządzenie po 1 godzinie pracy i zostaw laser żeby się chłodził przez 15 min.
  o Upewnij się, że wiatraczek chłodzący oraz radiator nie są zakurzone lub zabrudzone.

LASER LIFE TIME

KONTROLA DMX512

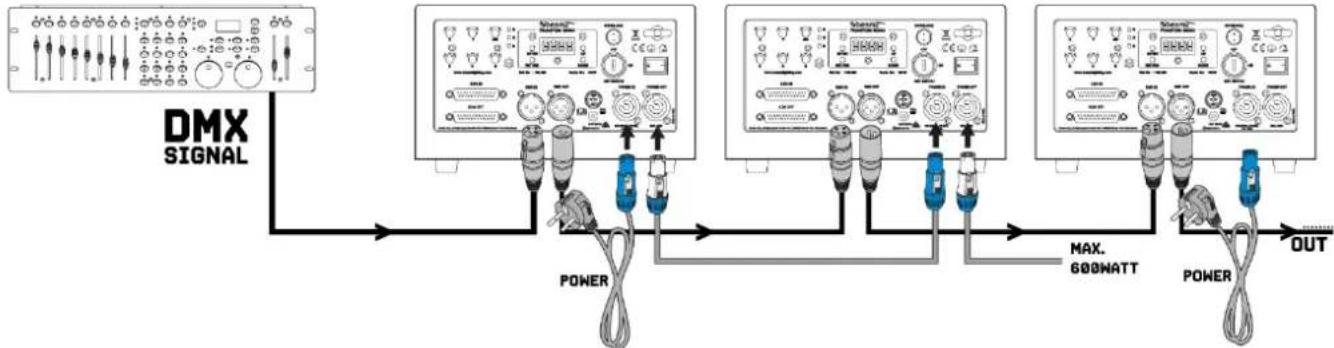

Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego urządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone.

UWAGAI Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weź złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.

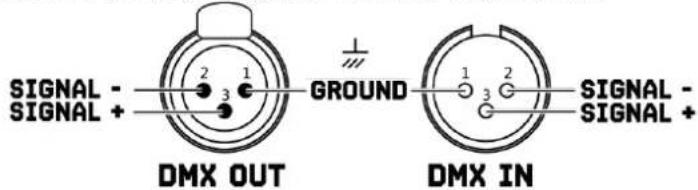

SIGNAL - SIGNAL + DMX OUT GROUND 1 2 3 1 2 3 SIGNAL - SIGNAL + DMX IN

1 2 3 120 OHM TERMINATOR

CZYSZCZENIE

Nagromadzenie kurzu, brudu i innych cząstek unoszących się w powietrzu zmniejszy moc świetlną urządzenia. Uniemożliwi to również prawidłowe chłodzenie urządzenia, co skróci żywotność urządzenia. Szybkość gromadzenia się zanieczyszczeń będzie się różnic w zależności od czynników środowiskowych, takich jak pył unoszący się w powietrzu, użycie maszyn do dymu, przepływ powietrza z systemów wentylacyjnych itp. Wentylatory chłodzące urządzenia przyspieszą gromadzenie się, a wszelkie cząstki dymu obecne w atmosferze zwiększą tendencję aby brud się załat.

Aby uzyskać najlepszą wydajność i żywotność urządzenia, należy go regularnie sprawdzać i czyścić, gdy tylko pojawia się oznaki gromadzenia się brudu.

Oceniaj środowisko operacyjne za każdym razem, gdy zaczniesz korzystać z urządzenia. W warunkach dużego zapylenia lub zadymienia, sprawdzaj urządzenie po kilku godzinach i sprawdzaj często, czy urządzenie może przyciągnąć brud szybciej, niż się spodziewasz. Sporządź harmonogram czyszczenia, który zapewni, że brud zostanie usunięty, zanim zacznie się gromadzić.

Skorzystaj z następujących wskazówek:

• Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed czyszczeniem.
• Do czyszczenia urządzenia nie należy używać rozpuszczalników, materiałów ściernych ani żadnych innych agresywnych środków.
• Odkurz lub użyj sprężonego powietrza o niskim ciśnieniu, aby usunąć kurz i lużne cząsteczki z powierzchni i otworów wentylacyjnych. Zapobiegaj obracaniu się łopatek wentylacyjnych przed skierowaniem odkurzacza lub strumienia powietrza do wentylatora, lub możesz obracać wentylator zbyt szybko i go uszkodzić.
• Czyść elementy szklane wycierając delikatnie miękka, czystą, niestrzępiącą się szmatką zwilżoną słabym roztworem detergentu. Umieść roztwór na szmatce, a nie na czyszczonej powierzchni. Unikaj tarcia szklanych powierzchni.
• Przed ponownym użyciem należy osuszyć urządzenie miękką, czystą, niestrzępiącą się szmałką lub spreżonym powietrzem pod niskim ciśnieniem.

CONTROL MENU

MENU		DESCRIPTION
ADDR	001-512	DMX address setting
CHND	10 Channels	DMX channel setting
	23 Channels
SLND		NAST
		SL 1
LOST		Blac
		Auto
		Soun
		Hold
SENS		000-099
LED		ON
		OFF
DISP	Normal	Normal
	Flip	Flip
NAUN	000-255	RED
	000-255	GREEN
	000-255	BLUE
	000-255	WHITE
	000-255	LASE
	000-255	PAN
	000-255	DIM
	000-255	STRO
TEST		TEST
VER		Vxxx
DEFA		Default
RSET		Reset

DMX CHANNELS

10 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	DIMMER	000-255	Master dimmer 0-100%
2	STROBE	000-030	Strobe open
		031-090	Variable strobe slow to fast
		091-105	Strobe open
		106-165	Pulse effect slow to fast
		166-180	Strobe open
		181-240	Random strobe slow to fast
		241-255	Strobe open
3	PAN	000-255	Pan 0-200°
4	LASER EFFECT	000-015	No function
		016-039	Laser effect 1
		040-063	Laser effect 2
		064-087	Laser effect 3
		088-111	Laser effect 4
		112-135	Laser effect 5
		136-159	Laser effect 6
		160-183	Laser effect 7
		184-207	Laser effect 8
		208-231	Laser effect 9
		232-255	Laser effect 10
5	LASER EFFECT SPEED	000-255	Laser effect speed 0-100%
6	LED EFFECT	000-015	No effect/No function
		016-020	Led effect1
		021-025	Led effect2
		026-030	Led effect 3
		031-035	Led effect4
		036-040	Led effect 5
		041-045	Led effect6
		046-050	Led effect 7
		051-055	Led effect 8
		056-060	Led effect9
		061-065	Led effect 10
		066-070	Led effect 11
		071-075	Led effect 12
		076-080	Led effect 13
		081-085	Led effect 14
		086-090	Led effect 15
		091-095	Led effect 16
		096-100	Led effect 17
		101-105	Led effect 18
		106-110	Led effect 19
		111-115	Led effect 20
		116-120	Led effect 21
		121-125	Led effect 22
		126-130	Led effect 23
		131-135	Led effect 24
		136-140	Led effect 25
		141-145	Led effect 26
		146-150	Led effect 27
		151-155	Led effect 28
		156-160	Led effect 29
		161-165	Led effect 30
		166-170	Led effect 31
		171-180	Led effect 32
		181-185	Led effect33
		186-190	Led effect 34
		191-195	Led effect 35
		196-200	Led effect 36
		201-205	Led effect 37
		506-210	Led effect 38
		211-215	Led effect 39
		216-222	Led effect colour mix
		223-229	Led effect colour mix
		230-236	Led effect colour mix
		237-243	Led effect colour mix
		244-250	Led effect colour mix
		251-255	Led effect colour mix
7	LED EFFECT SPEED	000-255	Led effect speed 0-100%
8	LASER1-8	000-239	Laser 1-8 OFF
		240-255	Laser 1-8 ON
9	LED 1-7 MACRO	000-015	No function
		016-045	Red
		046-075	Green
		076-105	Blue
		106-135	White
		136-165	RGBW
		166-195	Red/Green
		196-225	Red/Blue
		226-255	Green/Blue
10	RESET	000-250	No function
		251-255	Reset ALL

23 CHANNELS

CHANNEL	FUNCTION	VALUE	DESCRIPTION
1	DIMMER	000-255	Master dimmer 0-100%
2	STROBE	000-030	Strobe on
		031-090	Variable strobe slow to fast
		091-105	Strobe on
		106-165	Pulse effect slow to fast
		166-180	Strobe on
		181-240	Random strobe slow to fast
		241-255	Strobe on
3	PAN	000-255	Pan 0-200°
4	LASER EFFECT	000-015	No function
		016-039	Laser effect 1
		040-063	Laser effect 2
		064-087	Laser effect 3
		088-111	Laser effect 4
		112-135	Laser effect 5
		136-159	Laser effect 6
		160-183	Laser effect 7
		184-207	Laser effect 8
		208-231	Laser effect 9
		232-255	Laser effect 10
5	LASER EFFECT SPEED	000-255	Laser effect speed 0-100%
6	LED EFFECT	000-015	No effect/No function
		016-020	Led effect 1
		021-025	Led effect2
		026-030	Led effect 3
		031-035	Led effect 4
		036-040	Led effect5
		041-045	Led effect 6
		046-050	Led effect 7
		051-055	Led effect 8
		056-060	Led effect 9
		061-065	Led effect 10
		066-070	Led effect 11
		071-075	Led effect 12
		076-080	Led effect 13
		081-085	Led effect 14
		086-090	Led effect 15
		091-095	Led effect 16
		096-100	Led effect 17
		101-105	Led effect 18
		106-110	Led effect 19
		111-115	Led effect 20
		116-120	Led effect 21
		121-125	Led effect 22
		126-130	Led effect 23
		131-135	Led effect 24
		136-140	Led effect 25
		141-145	Led effect 26
		146-150	Led effect 27
		151-155	Led effect 28
		156-160	Led effect 29
		161-165	Led effect 30
		166-170	Led effect 31
		171-180	Led effect 32
		181-185	Led effect 33
		186-190	Led effect 34
		191-195	Led effect 35
		196-200	Led effect 36
		201-205	Led effect 37
		506-210	Led effect 38
		211-215	Led effect 39
		216-222	Led effect colour mix
		223-229	Led effect colour mix
		230-236	Led effect colour mix
		237-243	Led effect colour mix
		244-250	Led effect colour mix
		251-255	Led effect colour mix
7	LED EFFECT SPEED	000-255	Led effect speed 0-100%
8	LASER1	000-239	Laser 1 OFF
		240-255	Laser 1 ON
9	LASER 2	000-239	Laser 2 OFF
		240-255	Laser 2 ON
10	LASER 3	000-239	Laser 3 OFF
		240-255	Laser 3 ON
11	LASER 4	000-239	Laser 4 OFF
		240-255	Laser 4 ON
12	LASER 5	000-239	Laser 5 OFF
		240-255	Laser 5 ON
13	LASER 6	000-239	Laser 6 OFF
		240-255	Laser 6 ON
14	LASER 7	000-239	Laser 7 OFF
		240-255	Laser 7 ON
15	LASER 8	000-239	Laser 8 OFF
		240-255	Laser 8 ON
16	LED 1	000-015	No function
		016-045	Red
		046-075	Green
		076-105	Blue
		106-135	White
		136-165	RGBW
		166-195	Red/Green
		196-225	Red/Blue
		226-255	Green/Blue
17	LED 2	000-015	No function
		016-045	Red
		046-075	Green
		076-105	Blue
		106-135	White
		166-195	Red/Green
		196-225	Red/Blue
		226-255	Green/Blue
18	LED 3	000-015	No function
		016-045	Red
		046-075	Green
		076-105	Blue
		106-135	White
		136-165	RGBW
		166-195	Red/Green
		196-225	Red/Blue
		226-255	Green/Blue
19	LED 4	000-015	No function
		016-045	Red
		046-075	Green
		076-105	Blue
		106-135	White
		136-165	RGBW
		166-195	Red/Green
		196-225	Red/Blue
		226-255	Green/Blue
20	LED 5	000-015	No function
		016-045	Red
		046-075	Green
		076-105	Blue
		106-135	White
		136-165	RGBW
		166-195	Red/Green
