Caractéristiques Techniques	Non spécifiées
Utilisation	Conçu pour le pilotage de moteurs dans des projets de robotique et d'automatisation.
Maintenance et Réparation	Vérifier régulièrement les connexions et l'alimentation. Remplacer les composants défectueux si nécessaire.
Sécurité	Utiliser dans un environnement sec et bien ventilé. Éviter les courts-circuits.
Informations Générales	Compatible avec divers microcontrôleurs. Idéal pour les projets éducatifs et de loisir.

FOIRE AUX QUESTIONS - SBC-MotoDriver3 Joy-It

Qu'est-ce que le Joy-It SBC-MotoDriver3 ?

Le Joy-It SBC-MotoDriver3 est un contrôleur de moteur conçu pour piloter des moteurs à courant continu et des servomoteurs, idéal pour les projets de robotique et d'automatisation.

Comment connecter le Joy-It SBC-MotoDriver3 à une source d'alimentation ?

Pour alimenter le Joy-It SBC-MotoDriver3, connectez une source d'alimentation de 6 à 12 V à la borne d'alimentation dédiée sur le contrôleur.

Quels types de moteurs puis-je utiliser avec le Joy-It SBC-MotoDriver3 ?

Le Joy-It SBC-MotoDriver3 peut être utilisé avec des moteurs à courant continu et des servomoteurs compatibles.

Comment programmer le Joy-It SBC-MotoDriver3 ?

Le Joy-It SBC-MotoDriver3 peut être programmé à l'aide de langages comme Arduino ou Python, en utilisant les bibliothèques appropriées pour contrôler les moteurs.

Que faire si le moteur ne fonctionne pas correctement ?

Vérifiez les connexions, assurez-vous que l'alimentation est correcte, et testez le moteur séparément pour vous assurer qu'il fonctionne. Consultez également la documentation pour les paramètres de configuration.

Le Joy-It SBC-MotoDriver3 est-il compatible avec Raspberry Pi ?

Oui, le Joy-It SBC-MotoDriver3 est compatible avec Raspberry Pi et peut être contrôlé via les broches GPIO.

Comment puis-je contrôler la vitesse des moteurs ?

La vitesse des moteurs peut être contrôlée en modulant le signal PWM envoyé au contrôleur via la programmation.

Y a-t-il un moyen de protéger le Joy-It SBC-MotoDriver3 contre les surcharges ?

Oui, il est recommandé d'utiliser des fusibles ou des relais pour protéger le Joy-It SBC-MotoDriver3 contre les surcharges et les courts-circuits.

Où puis-je trouver des exemples de projets utilisant le Joy-It SBC-MotoDriver3 ?

Vous pouvez trouver des exemples de projets sur des forums de robotique, des sites web spécialisés et des plateformes comme GitHub.

MODE D'EMPLOI SBC-MotoDriver3 Joy-It

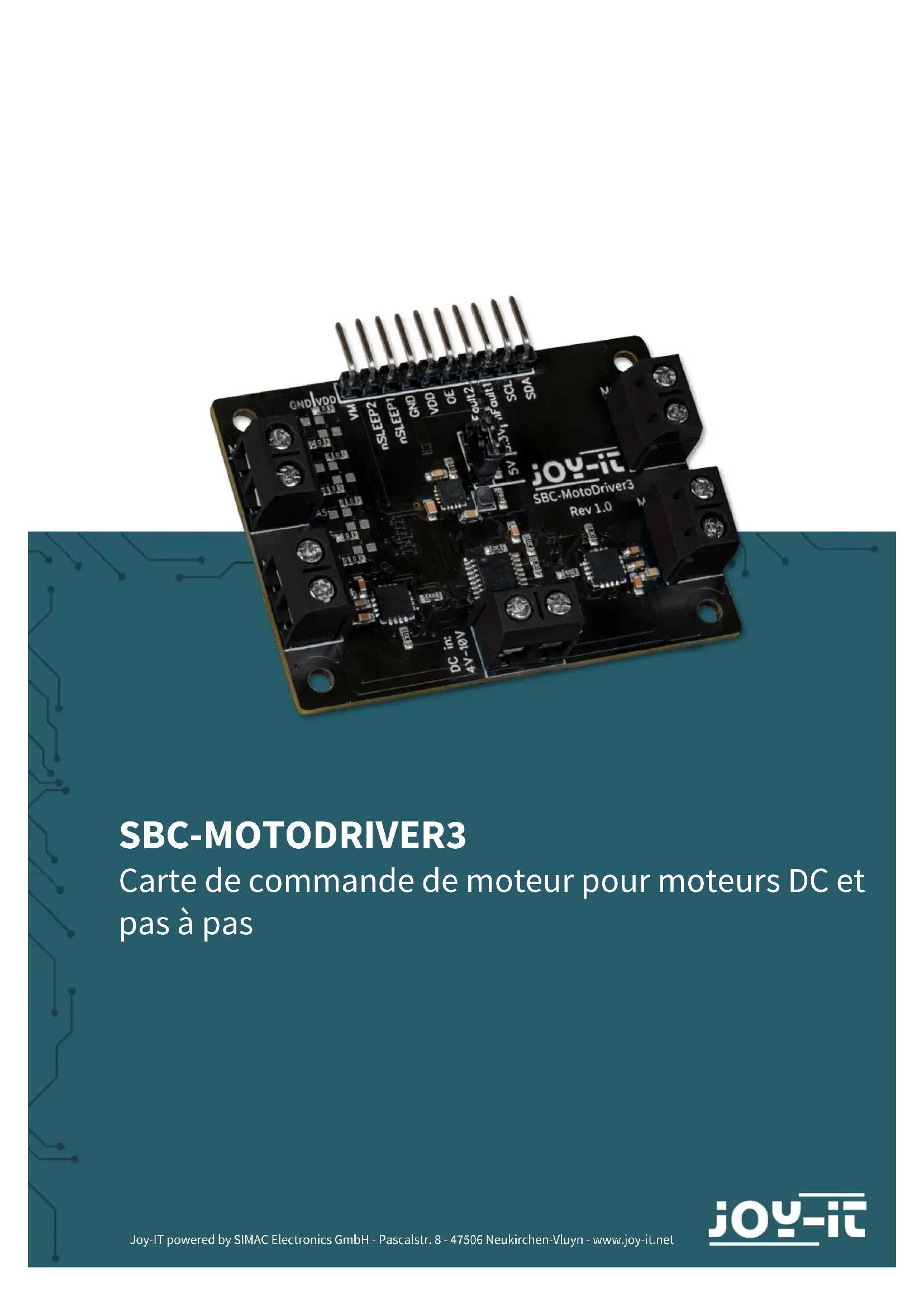

Joy-IT powered by SIMAC Electronics GmbH - Pascalstr. 8 - 47506 Neukirchen-Vluyn - www.joy-it.net SBC-MOTODRIVER3 Carte de commande de moteur pour moteurs DC et pas à pasAttention, ce manuel a été traduit automatique- ment, en cas de doute, consulter le manuel en anglais ou contactez le service client. Toutes les demandes de support doivent être formulées en allemand ou en anglais.

1. Informations générales

2. Modification de l'adresse I

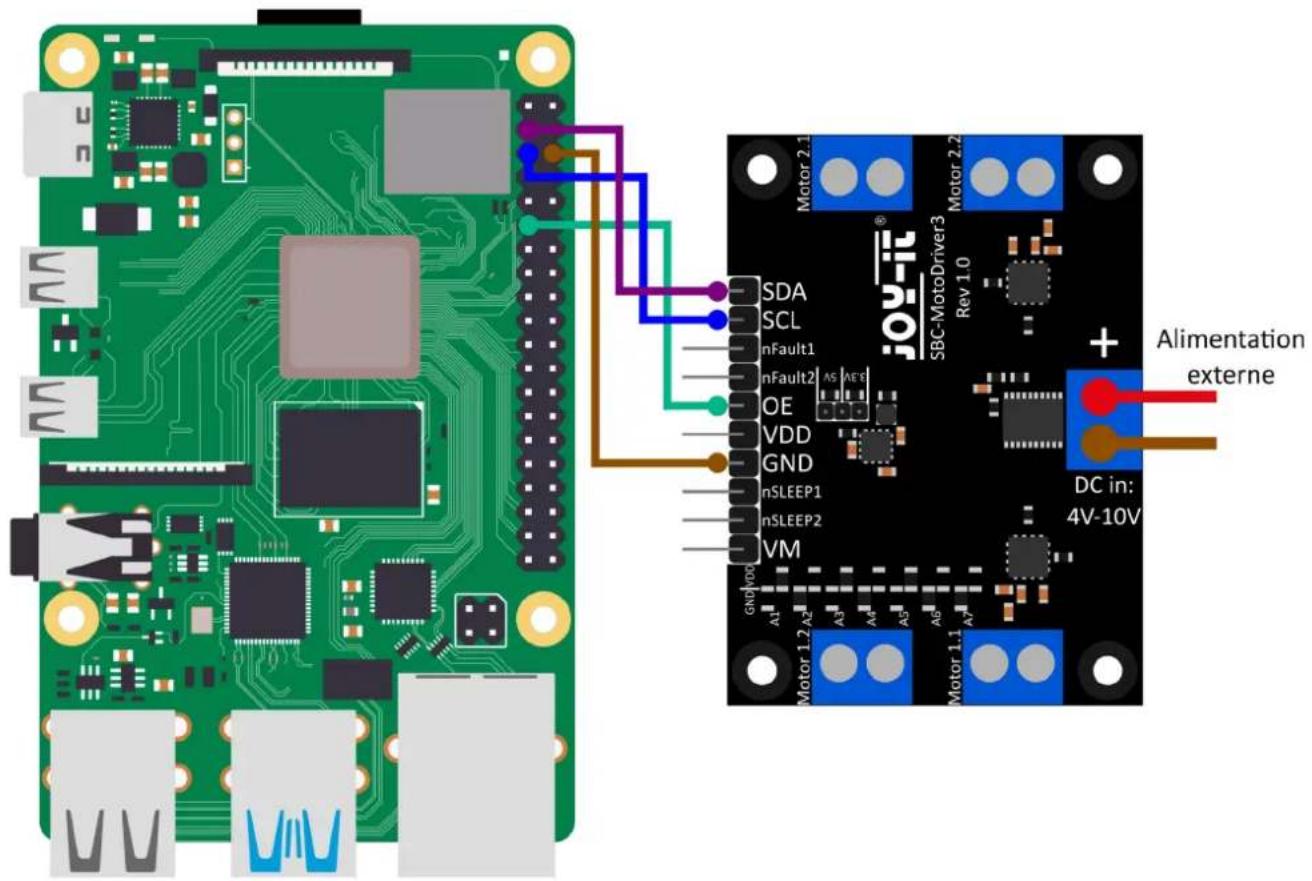

4. Utilisation avec Raspberry Pi

4.2 Installation 4.3 Utilisation de moteurs pas à pas

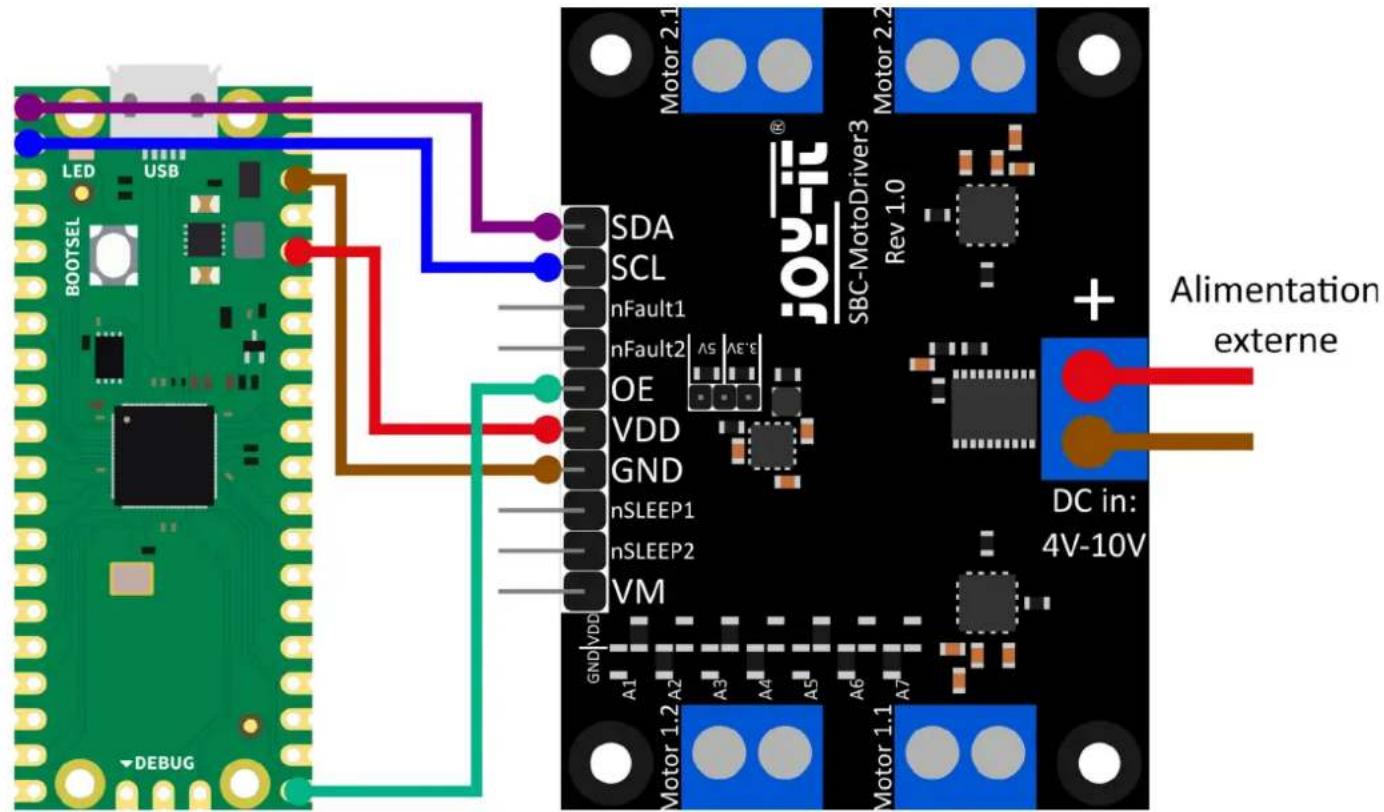

5. Utilisation avec Raspberry Pi Pico

5.2 Installation 5.3 Exemple de code 5.4 Utilisation de moteurs pas à pas

6. Utilisation avec ARD-ONE-C (Arduino compatible)

6.2 Installation 6.3 Exemple de code 6.4 Utilisation de moteurs pas à pas

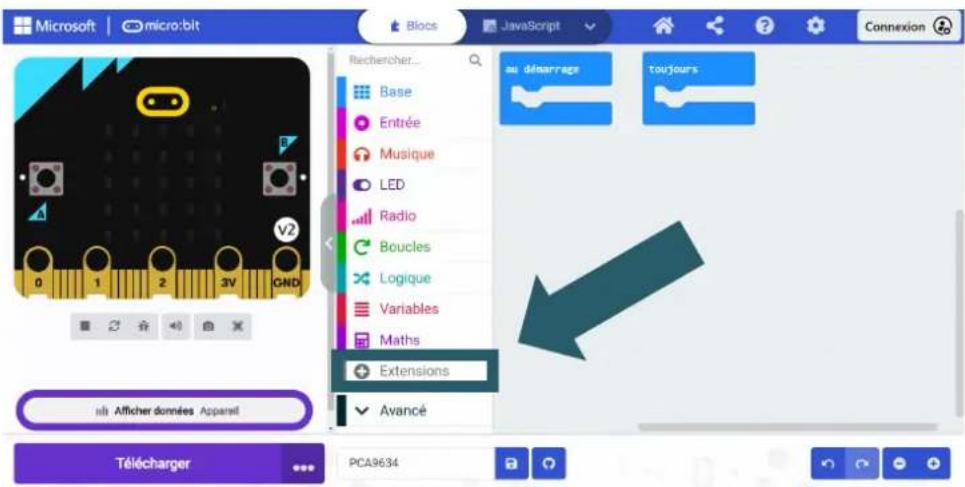

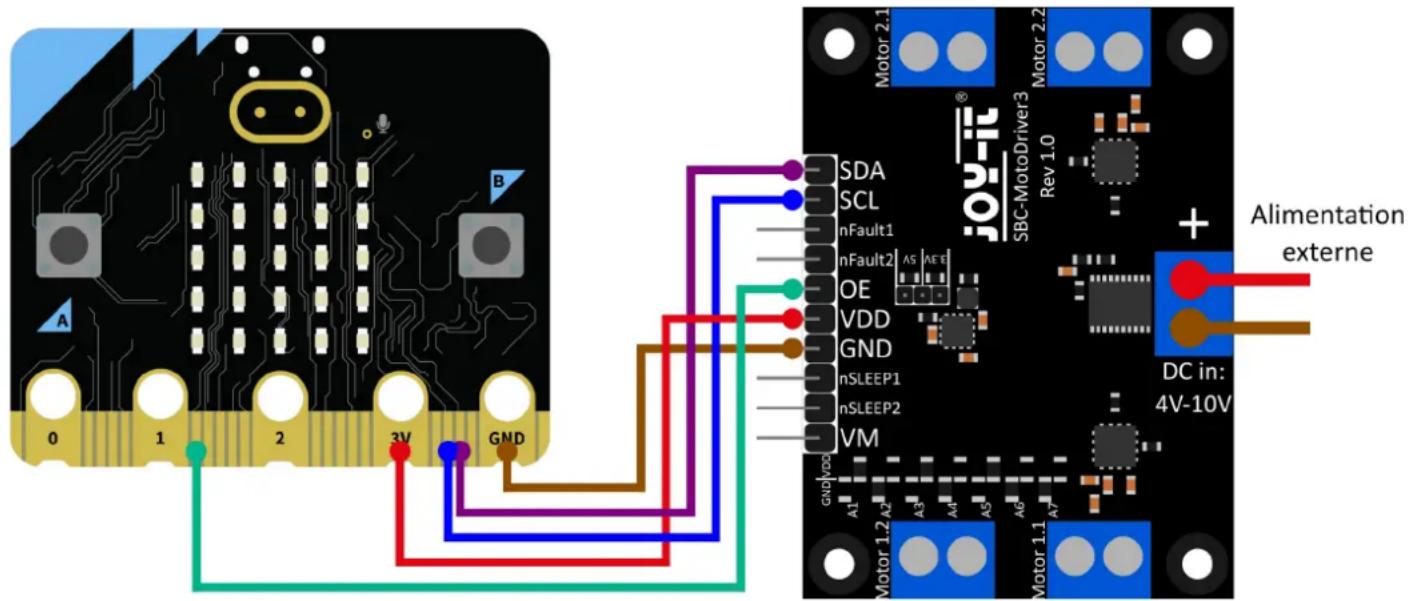

7. Utilisation avec micro:bit

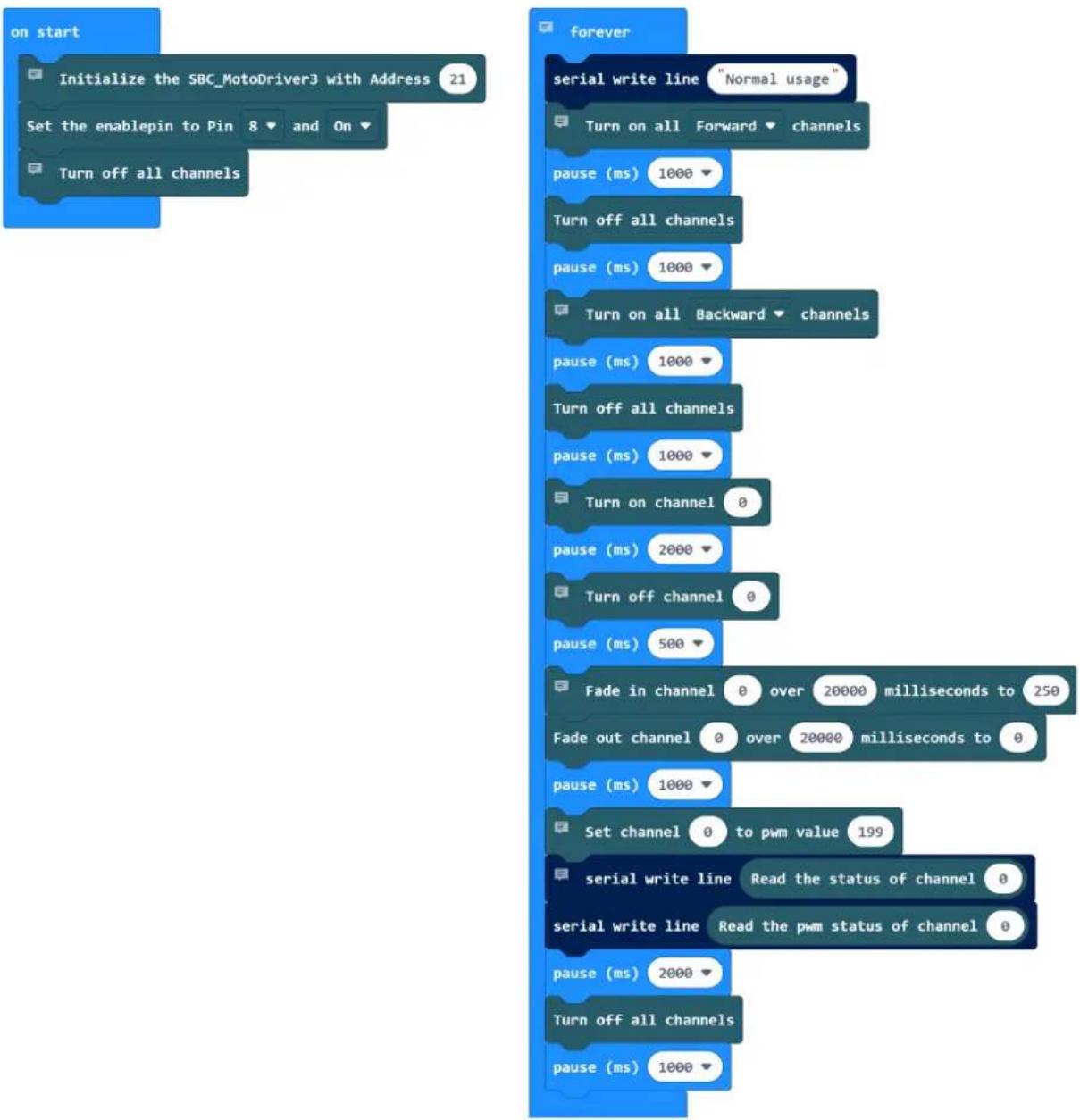

7.2 Installation 7.3 Exemple de code 7.4 Utilisation de moteurs pas à pas 7.5 Appairage du micro:bit

8. Informations supplémentaires

9. Soutien1. INFORMATIONS GÉNÉRALES

Cher client, Nous vous remercions d'avoir choisi notre produit. Dans ce qui suit, nous vous montrerons ce à quoi vous devez prêter attention lors de la mise en service et de l'utilisation. Si vous rencontrez des problèmes inattendus lors de l'utilisation, n'hésitez pas à nous contacter. Avec le MotoDriver3, vous avez la possibilité de commander et d'alimenter jusqu'à quatre moteurs DC ou deux moteurs pas à pas. La commande des moteurs connectés s'eectue via la puce PCA9634, qui met à disposition une interface I2C. Cette carte de commande de moteur peut être configurée avec 128 adresses I2C possibles. Vous pouvez les choisir librement, mais par défaut, l'adresse 0x15 est utilisée. Dans l'illustration suivante, vous voyez quelles résistances peuvent être modifiées pour changer l'adresse I2C de la carte pilote du moteur. Vous pouvez souder ces résistances de A1 à A7 entre GND et VDD pour obtenir diérentes adresses I2C. Les positions des sept résistances peuvent être traduites en une valeur binaire de 7 bits. Nous prenons ici l'adresse standard de la carte de com- mande du moteur 0x15 qui peut être traduite en 001 0101b , c'est-à-dire : A1 = 1 | A2 = 0 | A3 = 1 | A4 = 0 | A5 = 1 | A6 = 0 | A7 = 0 Il convient de noter qu'il ne faut jamais modifier l'adresse I2C pendant le fonctionnement, car cela peut entraîner des problèmes imprévisibles.

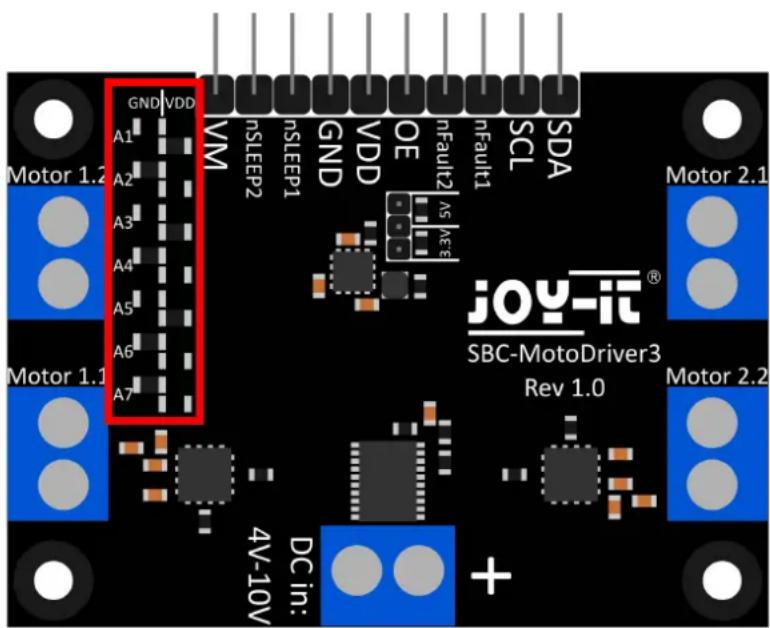

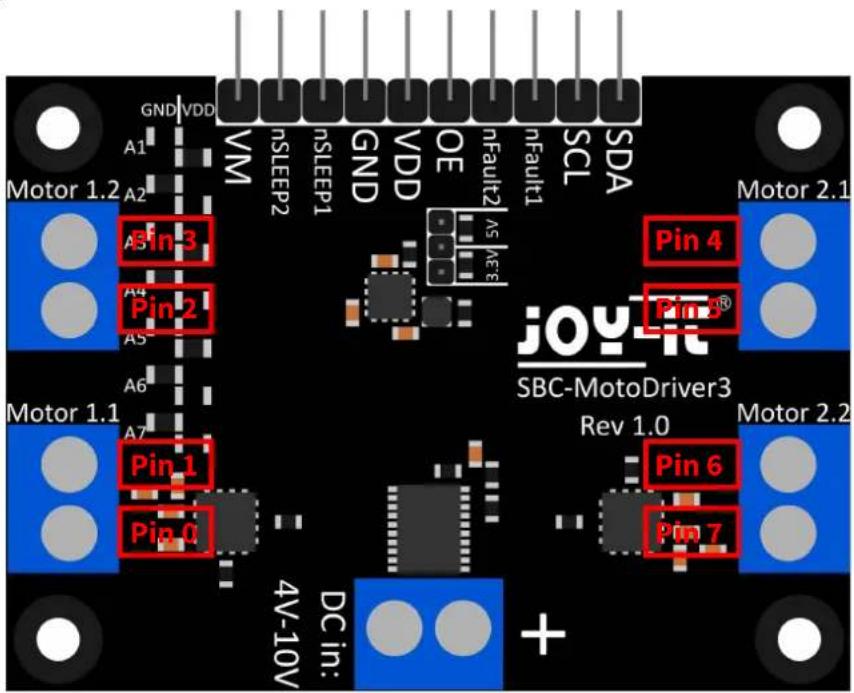

2. MODIFICATION DE L'ADRESSE I2C1. SCL et SDA : Interface I2C. Broches pour la communication avec le

circuit intégré du pilote.

2. nFault1 et nFault2 : Broches d'état des pilotes de moteur. Elles

émettent un signal logique BAS lorsque les pilotes de moteur surchauent ou sont soumis à une charge excessive en courant, par exemple.

3. VDD : Sortie de tension du convertisseur de tension. Cette

broche délivre la tension du convertisseur de tension intégré sur la carte. Vous pouvez choisir entre 2 tensions via un cavalier sur la carte. Les tensions 5V et 3.3V sont sélectionnables ici.

4. GND : Connexion à la terre.

5. nSLEEP1 et nSLEEP2 : Active la sortie des pilotes de moteur.

Lorsque ces broches sont tirées vers un signal logique HAUT, les sorties des pilotes de moteur sont activées, et lorsque les broches sont tirées vers un signal logique BAS, les pilotes de moteur passent en mode veille à faible consommation.

6. VM : Sortie de la tension du moteur. Cette broche délivre la

tension en courant continu (DC) provenant de l'entrée et utilisée pour alimenter les moteurs, en tant que tension utilisable. Dans cette section, nous expliquons brièvement les fonctions de chaque broche.

1Cette carte de commande de moteur comporte 5 bornes à vis. Quatre d'entre elles portent la sérigraphie "Motor 1.1 | Motor 1.2 | Motor

2.1 et Motor 2.2". Il s'agit des bornes pour les moteurs. Il est possible d'y

connecter 2 moteurs pas à pas ou 4 moteurs à courant continu. La dernière borne est l'entrée de tension pour les pilotes de moteur et le transformateur de tension. Il est important de ne pas dépasser la tension maximale admissible de la carte de commande du moteur et de sélectionner les moteurs en conséquence, sinon la carte de commande du moteur pourrait être endommagée. Connectez les câbles des bobines de vos moteurs pas à pas à la carte de pilotage du moteur comme indiqué ci-dessus afin de pouvoir les utiliser sans problème. La borne "Motor 1.1" aura plus tard la broche 0 et la broche 1 dans le logiciel. La borne "Motor 1.2" aura plus tard la broche 2 et la broche 3 dans le logiciel. La borne "Motor 2.1" aura plus tard la broche 4 et la broche 5 dans le logiciel. La borne "Motor 2.2" aura plus tard la broche 6 et la broche 7 dans le logiciel. Pas à pas 2 Pas à pas 1 Bobine 2 Bobine 1 Bobine 1 Bobine 2 Pin 0 Pin 1 Pin 2 Pin 3 Pin 7 Pin 6 Pin 5 Pin 44. UTILISATION AVEC LE RASPBERRY PI 4.1. Connexion Raspberry Pi SBC-MotoDriver3 Externe SDA (Pin 3) SDA - SCL (Pin 5) SCL - - nFault1 - - nFault2 - GPIO 17 (Pin 11) OE - - VDD - GND (Pin 6) GND - - nSLEEP1 - - nSLEEP2 - - VM/DC in La source de tension externe doit être alignée selon les spécifications des moteurs. Veuillez noter que vous ne pouvez pas connecter VDD à votre Raspberry Pi, car le convertisseur de tension sur la carte ne peut fournir que 1 ampère et le Raspberry Pi peut nécessiter plus de 1 ampère sous charge. Pour éviter d'endommager les circuits intégrés du convertisseur de tension et donc l'ensemble de la carte, nous vous conseillons de ne pas connecter VDD à votre Raspberry Pi.sudo raspi-config 4.2. Installation Tout d'abord, vous devez activer I2C sur votre Raspberry Pi. Pour ouvrir la configuration, saisissez la commande suivante : Ensuite, sélectionnez 3 Interface Options

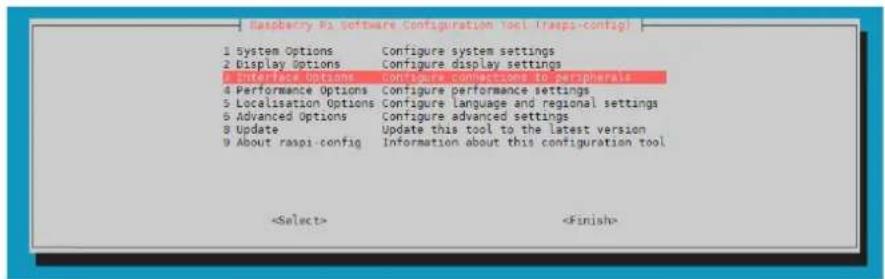

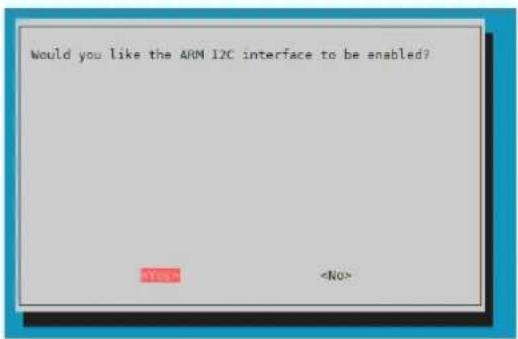

Là, vous obtiendrez la question Would you like the ARM I2C Interface to be enabled?. Confirmez cela en sélectionnant Yes

Vous avez maintenant activé avec succès I2C. La carte de commande du moteur est désormais accessible à l'adresse I2C 0x15, qui est définie par défaut pour cette carte. L'adresse I2C sera diérente si vous l'avez déjà configurée avant de configurer votre Raspberry Pi. Maintenant, pour trouver votre carte de commande du moteur, vous devez télécharger et installer i2c-tools sur votre Raspberry Pi. Vous pouvez le faire avec la commande suivante. sudo apt-get install i2c-tools Après avoir téléchargé et installé i2c-tools, vous pouvez maintenant démarrer le programme en utilisant la commande suivante : i2cdetect -y 1 Pour trouver votre carte de pilote de moteur, vous devriez voir les adresses I2C 0x15 et 0x70. Veuillez noter que 0x70 est une adresse I2C interne du PCA9634 et ne doit pas être utilisée si ce n'est pas nécessaire. En eet, cette adresse fait oice de réinitialisation matérielle du PCA9634.Ensuite, vous devez télécharger les bibliothèques supplémentaires requises. Pour cela, vous devez exécuter les commandes suivantes : sudo apt install -y python3-dev python3-pip pip3 install smbus2 sudo apt install -y git Ensuite, vous devez redémarrer votre Raspberry Pi. Pour redémarrer vot- re Raspberry Pi, il vous suit d'exécuter la commande suivante. sudo reboot now Pour notre exemple de code, nous utilisons la bibliothèque SBC-MotoDriver3-RaspberryPi de Joy-IT, qui est publiée sous la licence GNU et contient déjà un exemple de code. Utilisez la commande suivante pour télécharger cette bibliothèque depuis GitHub. Vous pouvez également télécharger uniquement l'exemple de code ici. Maintenant que vous avez téléchargé la bibliothèque, vous devez exécuter la commande suivante pour utiliser l'exemple de la bibliothèque de la carte de commande du moteur. cd SBC-MotoDriver3-RaspberryPi python3 SBC-MotoDriver3-Example.py git clone https://github.com/joy-it/SBC-MotoDriver3-RaspberryPi.git

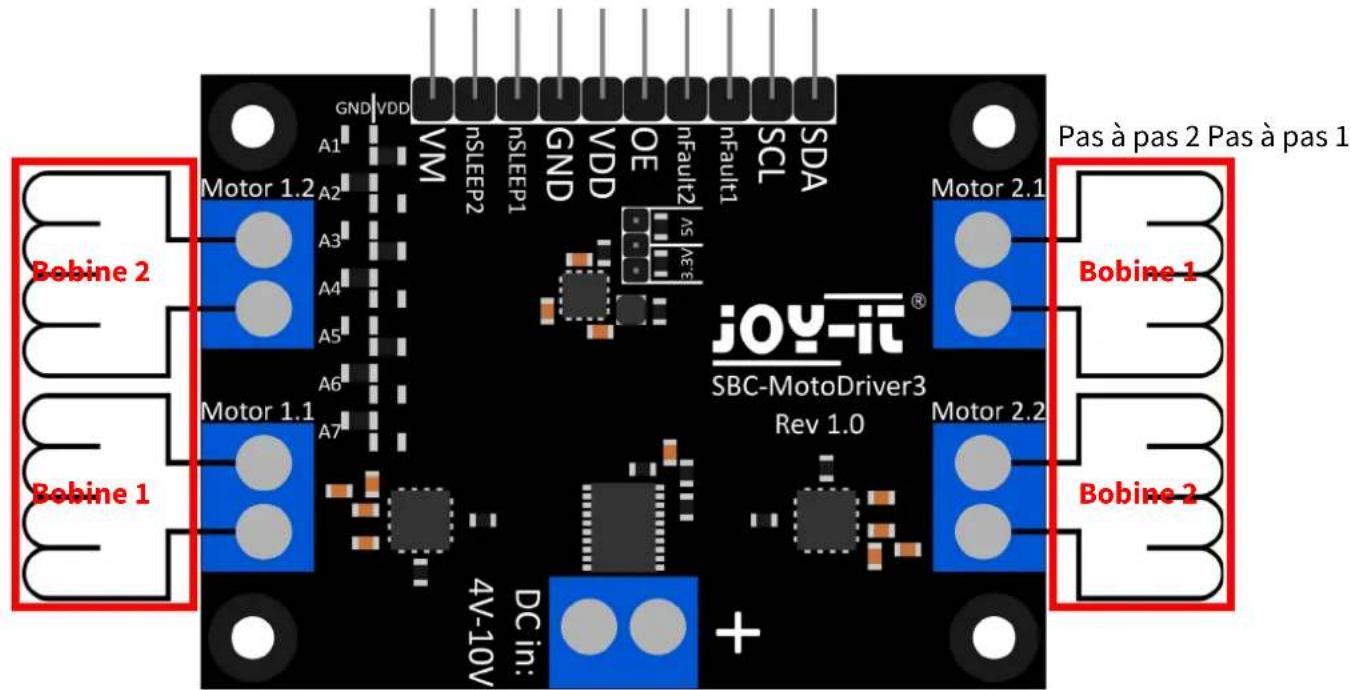

4.3 Utilisation de moteurs pas à pas

Veuillez noter qu'un seul moteur pas à pas peut être connecté par côté. En ce qui concerne le matériel, il est important d'utiliser les moteurs pas à pas appropriés pour la plage de tension autorisée. En outre, quelle que soit la plate-forme sur laquelle vous avez l'intention d'utiliser le produit, veillez à ne jamais connecter simultanément un moteur pas à pas et un moteur à courant continu sur le même côté. Cela peut entraîner des problèmes, voire endommager le produit. En termes de logiciel, veillez à ne pas envoyer la fonction de moteur pas à pas au même pilote de moteur que les fonctions de moteur à courant continu, quelle que soit la plate-forme sur laquelle vous envisagez d'utiliser le produit. Ces fonctions doivent toujours être séparées les unes des autres.5. UTILISATION AVEC LE RASPBERRY PI PICO 5.1. Connexion Raspberry Pi Pico SBC-MotoDriver3 Externe Pin 0 SDA - Pin 1 SCL - - nFault1 - - nFault2 - Pin 16 OE - 3V3 VDD - GND GND - - nSLEEP1 - - nSLEEP2 - - VM/DC in La source de tension externe doit être alignée selon les spécifications des moteurs. Veuillez noter que lorsque vous connectez VDD à votre Raspberry Pi Pico, vous devez régler la tension de sortie du convertisseur de tension sur la carte sur 3,3V à l'aide du cavalier afin de pouvoir alimenter votre Pico via la carte de commande du moteur.5.2. Installation Pour utiliser cette bibliothèque sur votre Raspberry Pi Pico, nous vous recommandons de télécharger l'IDE Thonny Python. Une fois que vous avez téléchargé l'IDE Thonny, vous pouvez maintenant télécharger la dernière version de Micropython et l'installer sur votre Pico. Après avoir téléchargé la dernière version de Micropython, vous pouvez maintenant l'installer sur votre Pico en maintenant le bouton BOOTSEL enfoncé lorsque vous connectez votre Pico à votre PC. Vous pouvez ensuite relâcher le bouton BOOTSEL. La Pico devrait maintenant s'ouvrir dans l'Explorateur sur votre écran. Il vous suit maintenant de glisser le fichier téléchargé et votre Pico est flashé avec la dernière version de Micropython.

5.3. Exemple de code Ensuite, vous pouvez télécharger la bibliothèque depuis GitHub. Nous utilisons la bibliothèque SBC-MotoDriver3-RaspberryPiPico de Joy-IT pour notre exemple de code, qui est publiée sous la licence GNU. Après avoir téléchargé le fichier *.zip, vous devez le décompresser et suivre ces étapes pour utiliser la bibliothèque sans problème.

1. Ouvrez l'IDE Thonny, allez dans "Aichage" et activez "Fichiers"

2. Créez un nouveau dossier sur votre Pico que vous nommez "lib".

3. Dans la fenêtre "Fichiers" qui s'ouvre maintenant, ouvrez le

dossier dans lequel se trouve la bibliothèque de GitHub.

4. Accédez au dossier "lib" sur votre Pico et faites un clic droit sur le

fichier "SBC_MotoDriver3_Lib.py" dans la fenêtre "Fichiers" et téléchargez-le dans votre dossier "lib" sur votre Pico.

5. Laissez le dossier "lib" sur votre Pico et téléchargez maintenant le

fichier "SBC-MotoDriver3-Example.py" dans la fenêtre "Fichiers" en faisant un clic droit sur votre Pico. Si vous avez suivi ces étapes, vous pouvez déjà utiliser l'exemple de code.

5.4 Utilisation de moteurs pas à pas

Veuillez noter qu'un seul moteur pas à pas peut être connecté par côté. En ce qui concerne le matériel, il est important d'utiliser les moteurs pas à pas appropriés pour la plage de tension autorisée. En outre, quelle que soit la plate-forme sur laquelle vous avez l'intention d'utiliser le produit, veillez à ne jamais connecter simultanément un moteur pas à pas et un moteur à courant continu sur le même côté. Cela peut entraîner des problèmes, voire endommager le produit. En termes de logiciel, veillez à ne pas envoyer la fonction de moteur pas à pas au même pilote de moteur que les fonctions de moteur à courant continu, quelle que soit la plate-forme sur laquelle vous envisagez d'utiliser le produit. Ces fonctions doivent toujours être séparées les unes des autres.6. UTILISATION AVEC ARD-ONE-C (COMPATIBLE ARDUINO) 6.1. Connexion ARD-ONE-C SBC-MotoDriver3 Externe

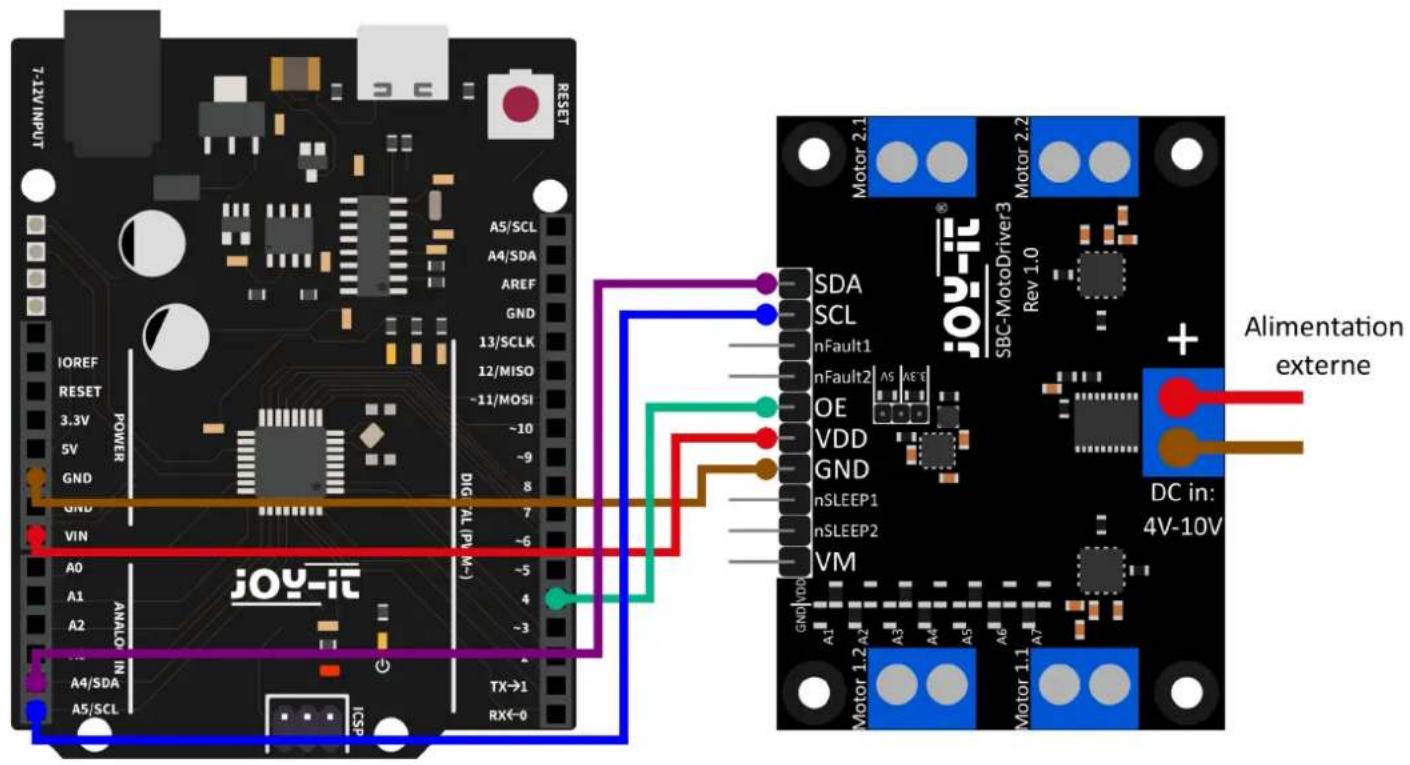

- nFault1 - - nFault2 - D4 OE - VIN VDD - GND GND - - nSLEEP1 - - nSLEEP2 - - VM/DC in La source de tension externe doit être alignée selon les spécifications des moteurs. Veuillez noter que si vous connectez VDD à votre ARD-ONE-C, vous devez régler la tension de sortie du convertisseur de tension sur la carte avec le cavalier sur 5V afin de pouvoir alimenter votre ARD-ONE -C avec la tension via la carte de commande du moteur.6.2. Installation Pour notre exemple de code, nous utilisons la bibliothèque SBC-MotoDriver3-Arduino de Joy-IT, qui est publiée sous la licence GNU. Pour utiliser cette bibliothèque, vous devez la télécharger depuis GitHub. Vous pouvez l'installer en allant dans Sketch

Add .zip Library .... Recherchez la bibliothèque que vous venez de télécharger et sélectionnez-la. 6.3. Exemple de code Pour tester votre carte de pilote de moteur avec un exemple de code, il vous suit d'aller dans Fichier

SBC-MotoDriver3-Arduino dans votre IDE Arduino, puis de sélectionner SBC-MotoDriver3- Example .... Cliquez sur Téléverser pour charger l'exemple de code dans votre Arduino. Vous pouvez également télécharger l'exemple de code ici.

6.4 Utilisation de moteurs pas à pas

Veuillez noter qu'un seul moteur pas à pas peut être connecté par côté. En ce qui concerne le matériel, il est important d'utiliser les moteurs pas à pas appropriés pour la plage de tension autorisée. En outre, quelle que soit la plate-forme sur laquelle vous avez l'intention d'utiliser le produit, veillez à ne jamais connecter simultanément un moteur pas à pas et un moteur à courant continu sur le même côté. Cela peut entraîner des problèmes, voire endommager le produit. En termes de logiciel, veillez à ne pas envoyer la fonction de moteur pas à pas au même pilote de moteur que les fonctions de moteur à courant continu, quelle que soit la plate-forme sur laquelle vous envisagez d'utiliser le produit. Ces fonctions doivent toujours être séparées les unes des autres.micro:bit SBC-MotoDriver3 Externe SDA (Pin 20) SDA - SCL (Pin 19) SCL - - nFault1 - - nFault2 - Pin 8 OE - 3V VDD - GND GND - - nSLEEP1 - - nSLEEP2 - - VM/DC in La source de tension externe doit être ajustée selon les spécifications des moteurs. Veuillez noter que si vous connectez VDD à votre micro:bit, vous devez régler la tension de sortie du convertisseur de tension sur la carte à 3,3 V à l'aide du cavalier pour pouvoir alimenter votre micro:bit avec la tension via la carte de commande du moteur. 7.2. Installation Pour le contrôle, nous recommandons d'utiliser la bibliothèque pxt-SBC- MotoDriver3 publiée par Joy-IT sous la licence GNU. Vous pouvez ajouter la bibliothèque en cliquant sur Extensions dans la page Makecode, puis en tapant https://github.com/joy-it/pxt-SBC_MotoDriver3 dans la barre de recherche. Une fois que vous avez fait cela, il vous suit de cliquer sur l'extension pour l'ajouter automatiquement à votre projet en cours. Vous devrez peut-être utiliser une carte de connexion pour connecter des câbles à certaines broches de votre micro:bit. Dans cet exemple, une carte de connexion est utilisée. Nous vous recommandons la carte de connexion pour micro:bit de Joy-IT.7.3. Example de code Pour tester votre Carte de pilote de moteur, vous pouvez télécharger un exemple de code depuis notre site ici ou simplement reconstruire le code vous-même comme indiqué ci-dessous. Si vous avez décidé de télécharger notre exemple de code, alors après avoir décompressé le fichier, vous pouvez simplement faire glisser-déposer le contenu sur la page Web de Makecode et relâcher pour importer le fichier et l'ouvrir automatiquement. Exemple de code Micro:bit Illustration :

7.4 Utilisation de moteurs pas à pas

Veuillez noter qu'un seul moteur pas à pas peut être connecté par côté. En ce qui concerne le matériel, il est important d'utiliser les moteurs pas à pas appropriés pour la plage de tension autorisée. En outre, quelle que soit la plate-forme sur laquelle vous avez l'intention d'utiliser le produit, veillez à ne jamais connecter simultanément un moteur pas à pas et un moteur à courant continu sur le même côté. Cela peut entraîner des problèmes, voire endommager le produit. En termes de logiciel, veillez à ne pas envoyer la fonction de moteur pas à pas au même pilote de moteur que les fonctions de moteur à courant continu, quelle que soit la plate-forme sur laquelle vous envisagez d'utiliser le produit. Ces fonctions doivent toujours être séparées les unes des autres.7.4. Appairage du Micro:Bit Cliquez sur le bouton situé à droite du bouton Téléverser/Télécharger.

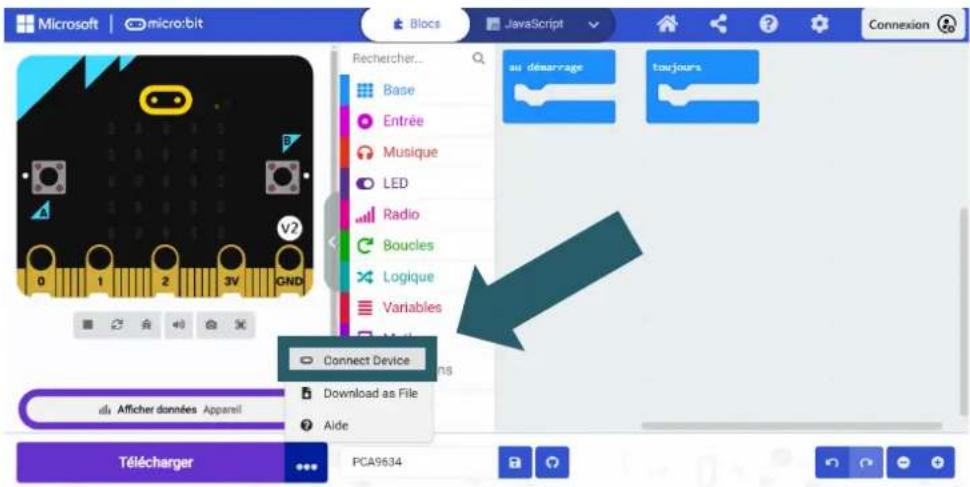

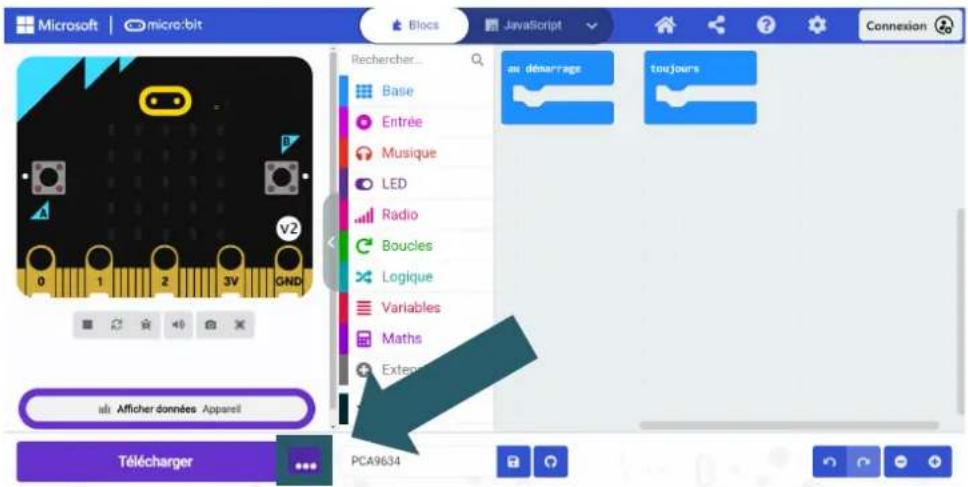

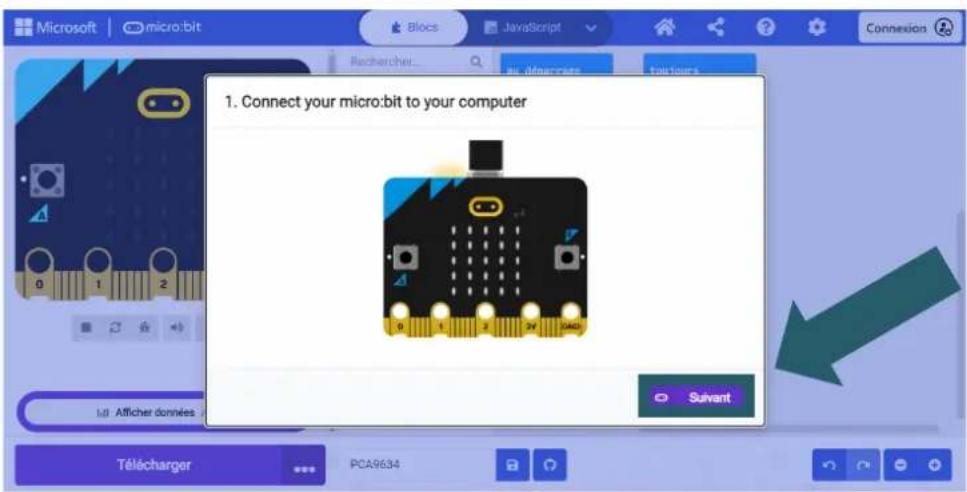

Cliquez sur Connect Device

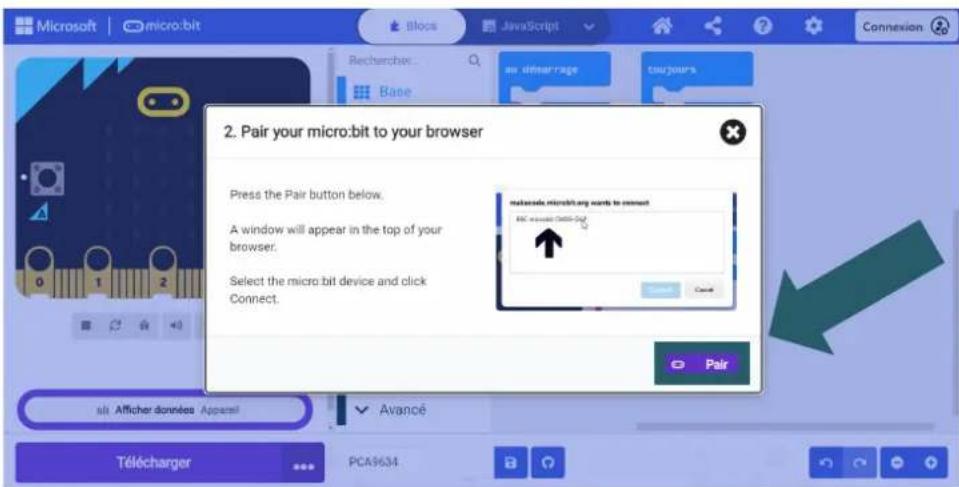

Cliquez sur Suivant .Cliquez sur Pair

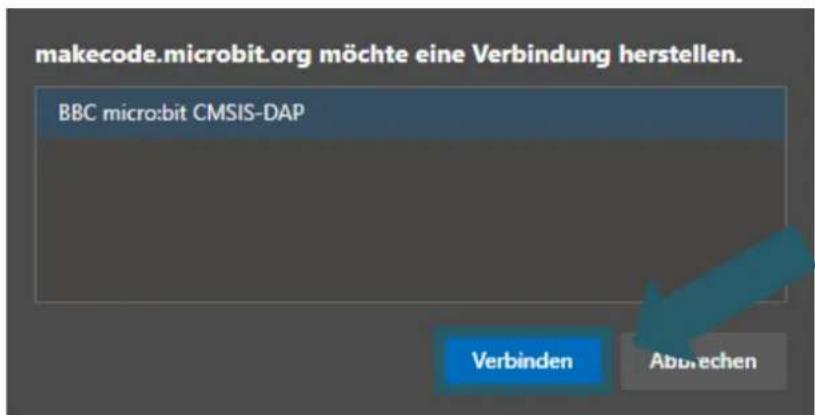

Sélectionnez votre Micro:Bit dans la fenêtre ouverte, puis cliquez sur "Connecter" pour pouvoir le connecter et l'utiliser.

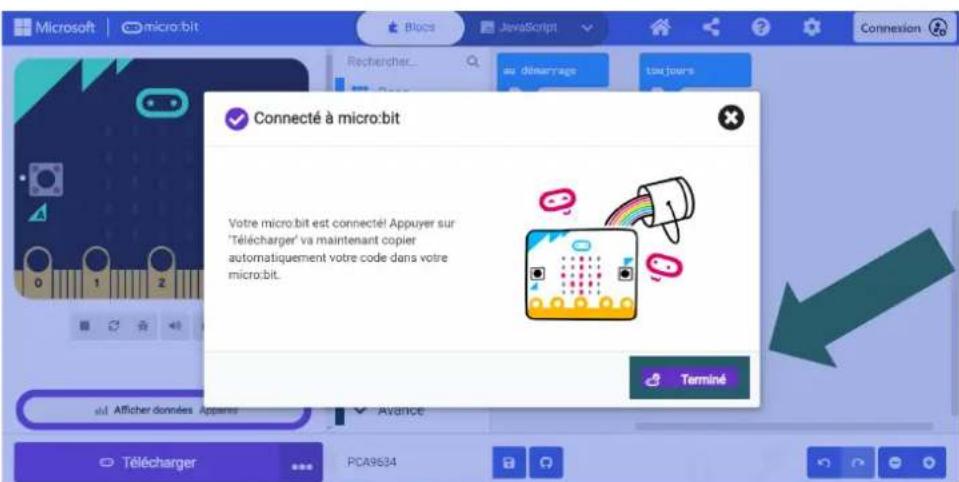

La dernière chose que vous devez faire est de cliquer sur Terminé pour pouvoir télécharger votre code. Vous pouvez télécharger votre code en cliquant sur "Télécharger".Publié le : 03.11.2023 www.joy-it.net SIMAC Electronics GmbH Pascalstr. 8, 47506 Neukirchen-Vluyn
