| Caractéristiques techniques | Alimentation : 12V, 1A; Connecteurs : 5.5mm x 2.1mm; Puissance : 12W |
|---|---|
| Utilisation | Conçu pour alimenter des appareils électroniques nécessitant une tension de 12V. |
| Maintenance et réparation | Vérifier régulièrement l'état du câble et des connecteurs pour éviter les courts-circuits. |
| Sécurité | Ne pas utiliser en cas de dommage visible sur le câble ou l'adaptateur. Éviter l'exposition à l'humidité. |
| Informations générales | Compatible avec divers appareils 12V, léger et facile à transporter. |
FOIRE AUX QUESTIONS - JT-PS1440-C Joy-It
Questions des utilisateurs sur JT-PS1440-C Joy-It
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice JT-PS1440-C - Joy-It et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JT-PS1440-C de la marque Joy-It.
MODE D'EMPLOI JT-PS1440-C Joy-It
5.1 Vue d‘ensemble ................................................................................................................................................. 451. INFORMATIONS GÉNÉRALES Chère cliente, cher client, nous vous remercions d’avoir choisi notre produit. Vous trouverez ci-après une liste des points à observer lors de la mise en service. Si vous rencontrez des problèmes inattendus lors de l’utilisation, n’hésitez pas à nous contacter. Le PS1440-C est une alimentation de laboratoire qui peut être utilisée dans diérents modes de fonctionnement (par exemple en mode courant constant ou en mode tension constante). tension constante). Le clavier, ainsi que le codeur de pression et le codeur rotatif, rendent l’utilisation de l’alimentation particulièrement aisée. En outre, le clavier permet de mémoriser et de charger jusqu’à neuf réglages. L’écran couleur haute résolution de 2,4 pouces présente clairement toutes les informations importantes. L’interface USB permet de commander l’appareil via un PC. ATTENTION! Ne raccordez pas de charges inductives à l’appareil. Si vous souhaitez néanmoins raccorder des charges inductives, vous devez protéger le bloc d’alimentation du laboratoire contre les courants inverses. Dans le cas contraire, il n’est pas exclu que l’appareil soit endommagé. ATTENTION! Veuillez noter que la partie française de ce manuel a été rédigée à l’aide d’un logiciel de traduction automatique. Des erreurs ou des traductions erronées peuvent en résulter.
Aichage Précision de la mesure de la tension de la Plage de mesure de l‘énergie Gamme de puissance de sortie Résolution de la mesure de la tension de la batterie Précision de la détection de la température du capteur Plage de tension de sortie Résolution de la mesure de la tension de sortie Ondulation de sortie Précision de la tension de sortie Régulation de la charge en mode courant Plage de température de travail Plage de tension d‘entrée Résolution de la mesure de la tension d‘entrée Erreur statistique de capacité et d‘énergie Précision de la tension d‘entrée Temps de réponse du mode tension constante Régulation de la charge en mode tension constante Mode de travail Plage de courant de sortie Résolution de la mesure du courant de sortie Plage de détection de la température du capteur Précision du courant de sortie Plage de mesure de la capacité Réglage de la luminosité de l‘écran Écran couleur LCD de 2,4 pouces 230 V AC
± 1 % + 5 chires 0,01 V ± 0,5 % + 3 chires ± 3 °C / ± 6 °F 0,01 V Mode abaisseur -10 - 40 °C Niveaux 0 à 5, 6 niveaux au total

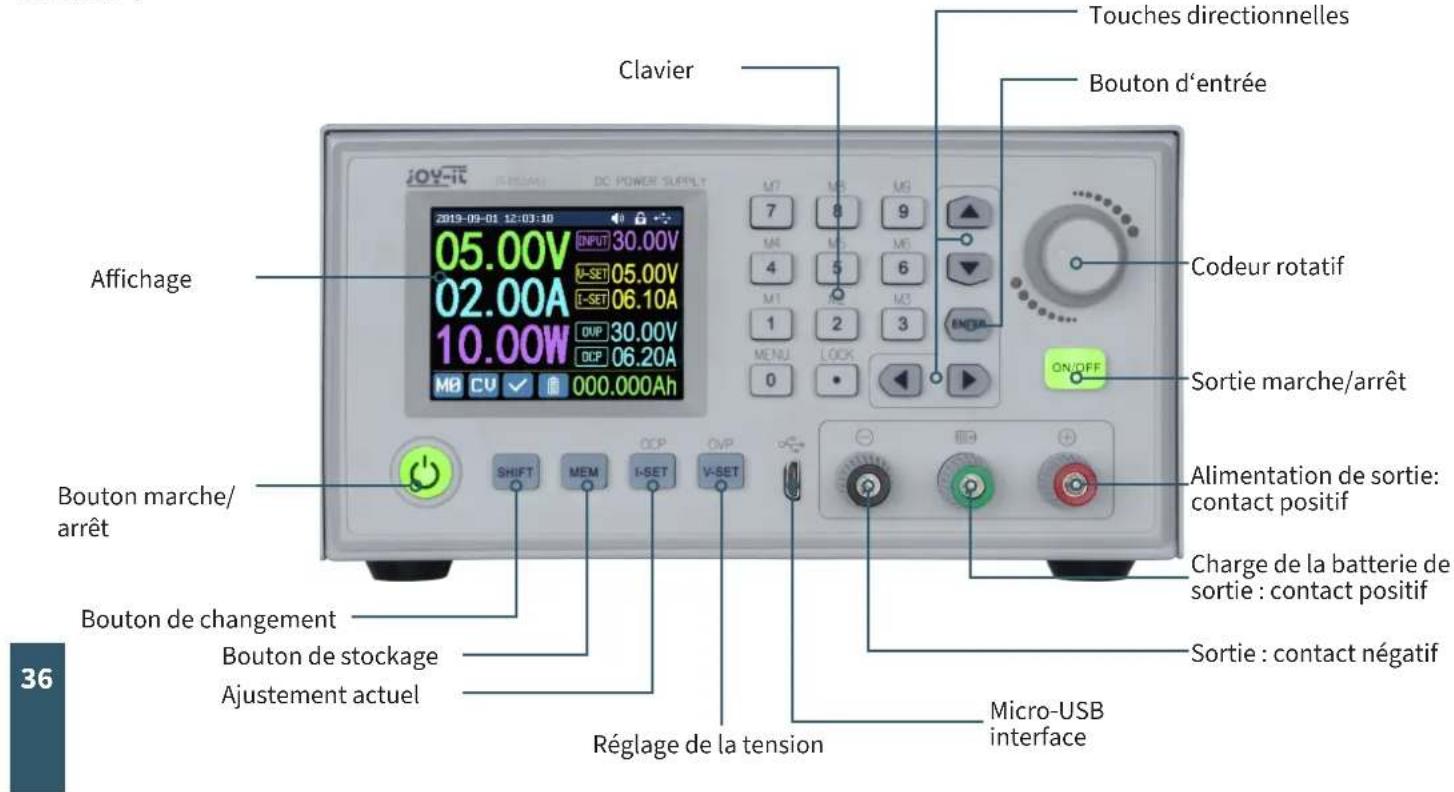

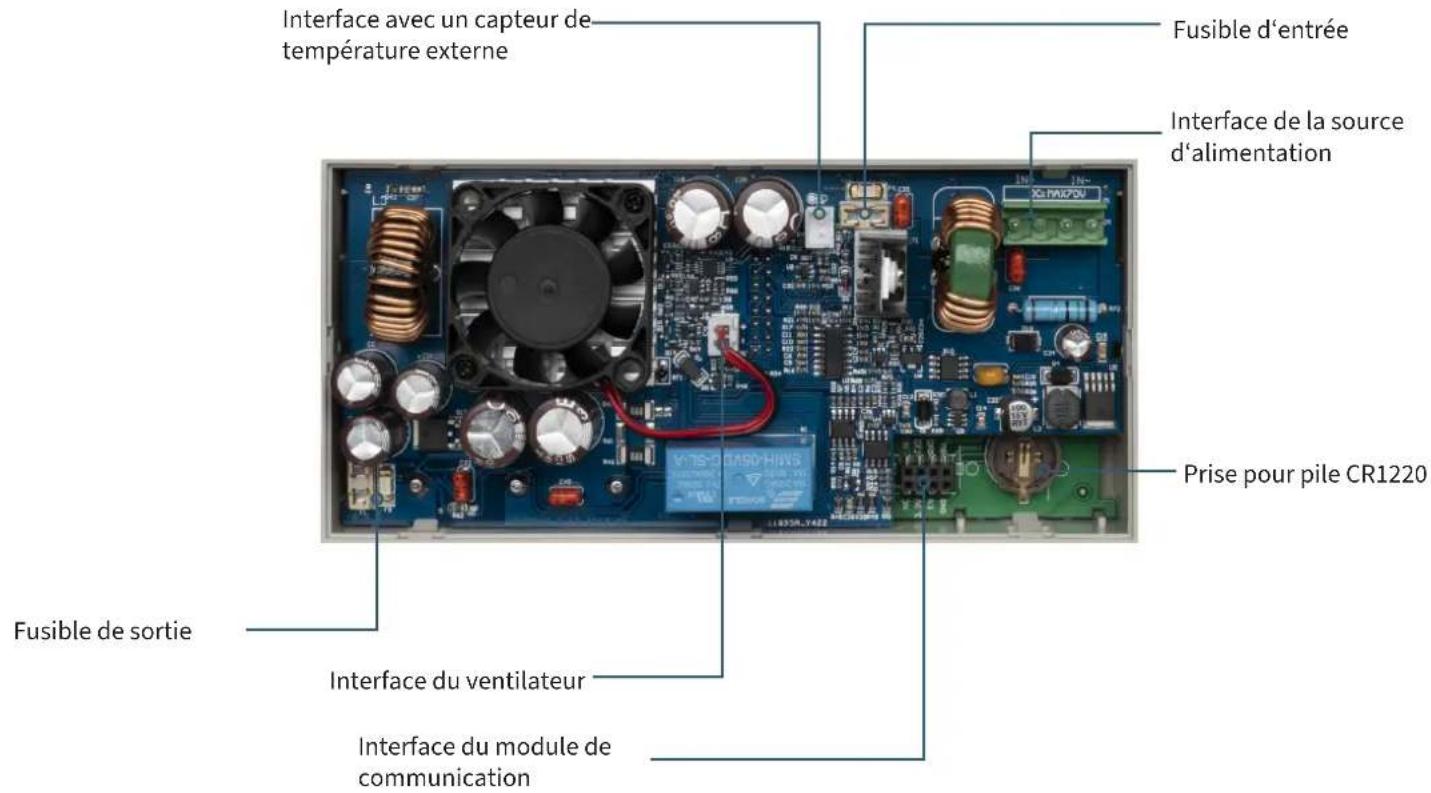

100 mV VPP3. VUE D‘ENSEMBLE DE L‘APPAREIL Dans ce chapitre, nous expliquons les diérents éléments de fonctionnement de l‘appareil an que vous puissiez vous familiariser avec le fonctionnement de l‘alimentation de laboratoire et assurer une utilisation sûre. DEVANT : Aichage Bouton marche/ arrêt Bouton de changement Bouton de stockage Ajustement actuel Micro-USB interface Alimentation de sortie: contact positif Sortie marche/arrêt Codeur rotatif Charge de la batterie de sortie : contact positif Sortie : contact négatif Réglage de la tension Clavier Touches directionnelles Bouton d‘entrée 36RETOUR : Fusible de sortie Interface du ventilateur Interface du module de communication Prise pour pile CR1220 Interface de la source d‘alimentation Fusible d‘entrée Interface avec un capteur de température externe

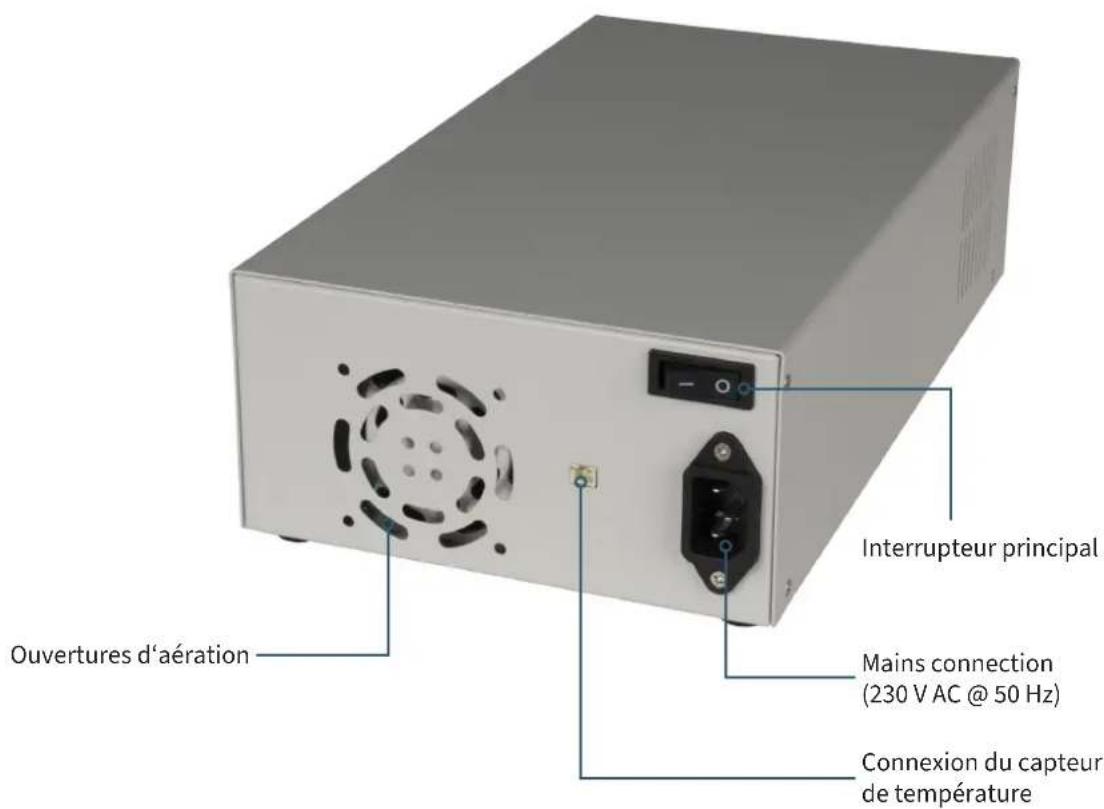

ATTENTION! Cet appareil ne peut être ouvert que par un électricien qualié qui prend lui-même les mesures de protection nécessaires. Les composants internes sont sous tension, il y a un risque d’électrocution, qui peut entraîner des blessures graves ou la mort. Les composants à l’intérieur emmagasinent de l’énergie, le danger existe même lorsque la che secteur est débranchée ! Nous déclinons toute responsabilité pour les dommages causés par l’ouverture de l’appareil. Si des travaux d’entretien sont nécessaires, veuillez nous contacter ou vous adresser à un partenaire de service agréé. FACE ARRIÈRE DU BOÎTIER : Ouvertures d‘aération ATTENTION! Veuillez noter que les ouvertures de ventilation du boîtier ne doivent en aucun cas être couvertes. Mains connection (230 V AC @ 50 Hz) Interrupteur principal Connexion du capteur de température

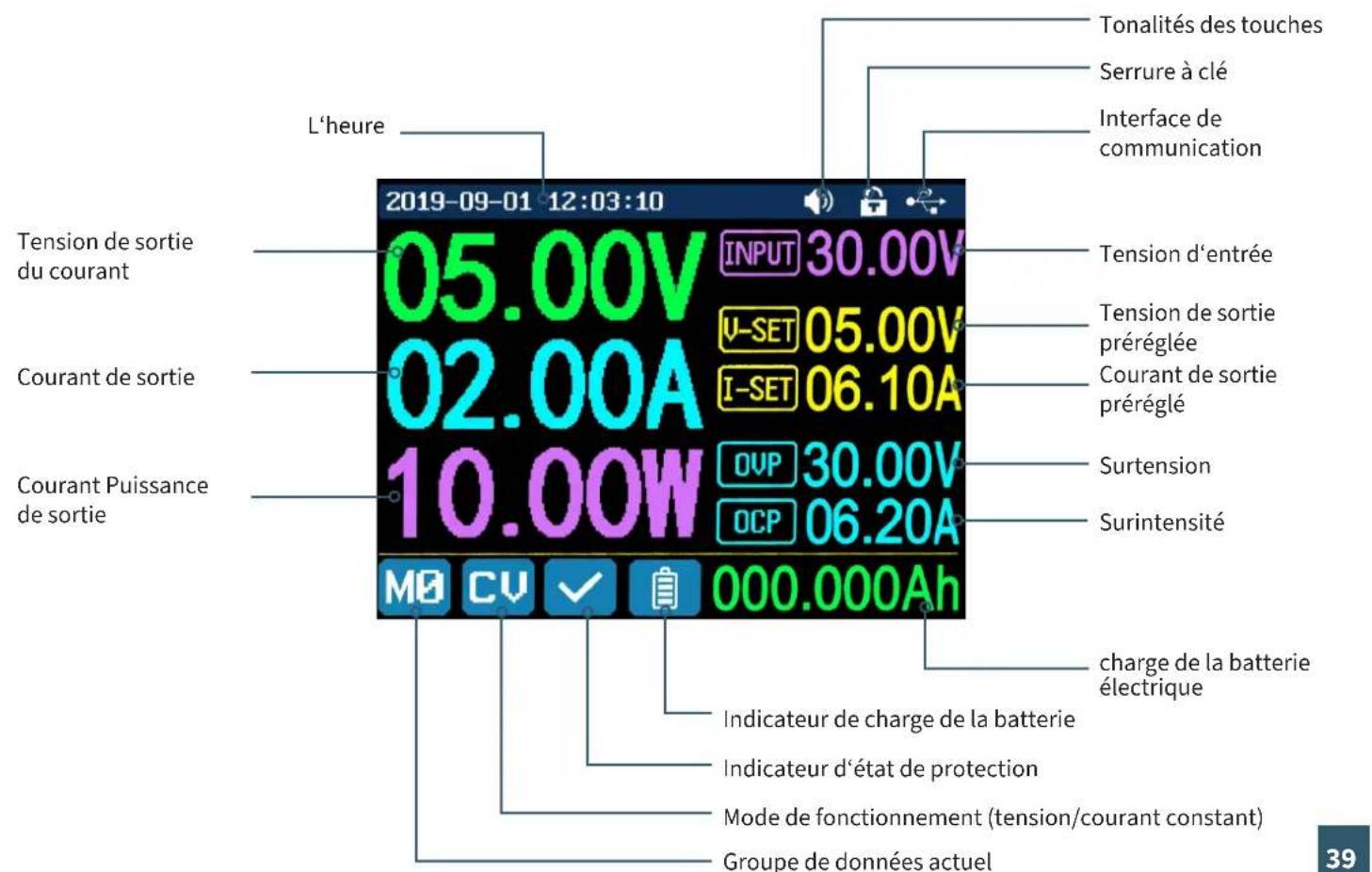

38DISPLAY: L‘heure Tonalités des touches Serrure à clé Tension d‘entrée Indicateur de charge de la batterie Indicateur d‘état de protection Mode de fonctionnement (tension/courant constant) Groupe de données actuel Surtension Surintensité charge de la batterie électrique Tension de sortie préréglée Tension de sortie du courant Courant de sortie Courant Puissance de sortie Courant de sortie préréglé Interface de communication
Appuyez sur SHIFT + 0 pour accéder au menu des paramètres du système. En mode menu, l’icône en rouge ou le curseur représente le menu actuellement sélectionné. L’icône en bleu représente le menu qui n’est pas sélectionné. Appuyez sur ENTER pour conrmer. Appuyez sur l’encodeur pour annuler ou revenir. Appuyez sur les touches de direction pour déplacer le curseur ou modier le menu. Les réglages peuvent être modiés à l’aide de l’encodeur rotatif. Les modications sont automatiquement enregistrées et appliquées dès que vous quittez la page de menu. RÉINITIALISATION AUX RÉGLAGES D’USINE: Appuyer sur la touche 0 et la maintenir enfoncée, puis allumer l’appareil. RÉTABLISSEMENT DE LA VALEUR D’ÉTALONNAGE D’USINE: Appuyer sur la touche 1 et la maintenir enfoncée, puis allumer l’appareil. BOOT-MODE: Appuyer sur la touche ENTER et la maintenir enfoncée, puis allumer l’appareil.
4.2 MODE DE CHARGEMENT DE LA BATTERIE
Après la mise en marche, la température externe, la capacité et l’énergie sont aichées dans la zone d’aichage pour les informations relatives à la batterie. Dans la mesure où il existe un courant de sortie, la charge électrique et l’énergie sont automatiquement accumulées et automatiquement eacées après l’arrêt de l’appareil. Le pôle vert est connecté au pôle positif de la batterie. Le pôle noir est connecté au pôle négatif de la batterie. Une fois la batterie correctement connectée, l’indicateur de charge de la batterie s’allume en rouge. Appuyez sur ON/OFF pour lancer le processus de charge. L’indicateur de charge de la batterie s’allume alors en vert. Si le courant de sortie est inférieur à 10 mA, la sortie est automatiquement désactivée. Une batterie dotée d’une carte de protection peut ne pas être chargée. La tension et le courant de charge doivent être réglés par l’utilisateur. ATTENTION! Des réglages incorrects pendant la charge, ainsi que des batteries défectueuses / incorrectes peuvent entraîner des dommages graves, il y a un risque d’incendie / d’explosion. Cette fonction est donc réservée aux électriciens qui peuvent s’assurer que les réglages corrects et les précautions de sécurité sont utilisés. Les batteries ne doivent pas être chargées sans surveillance ! 40Appuyez sur la touche I-SET pour régler la valeur du courant de sortie. Vous pouvez utiliser le potentiomètre de l’encodeur pour régler directement la valeur de sortie. Appuyez sur la touche de direction pour déplacer le curseur. Bien entendu, vous pouvez également régler la valeur à l’aide du clavier et conrmer votre saisie en appuyant sur la touche ENTER. Si vous avez introduit une valeur incorrecte, vous pouvez appuyer sur l’encodeur pour annuler votre saisie. Appuyer sur la touche V-SET pour régler la tension de sortie. La procédure est identique à celle du réglage du courant de sortie. Appuyer sur les touches SHIFT + I-SET ou SHIFT+ V-SET pour régler la limite de protection contre les surintensités/surtensions. L’opération est identique au réglage du courant de sortie. Le groupe de données M0 représente le groupe de données par défaut et est chargé automatiquement à chaque démarrage de l’appareil. Modiez et enregistrez manuellement les paramètres de M0 et les paramètres souhaités seront chargés à chaque démarrage.
Appuyez sur les touches MEM + 1-9, vous pouvez enregistrer la tension de sortie, le courant de sortie, la limite de protection contre les surtensions et la limite de protection contre les surintensités dans le groupe de données correspondant. Conrmez votre saisie en appuyant sur la touche ENTER ou annulez-la en appuyant sur le codeur. Appuyez sur SHIFT + les touches 1 à 9 pour rappeler rapidement les données enregistrées. Appuyer sur ENTER pour conrmer ou sur l’encodeur pour annuler.
4.5 VERROUILLAGE DU CLAVIER
Appuyez sur SHIFT + . pour verrouiller ou déverrouiller le clavier. L’état du verrouillage du clavier est automatiquement indiqué dans la barre d’état de l’écran : Clavier verrouillé Clavier déverrouillé 41Appuyez sur SHIFT + 0 pour accéder au menu des réglages du système. Le réglage souhaité peut être sélectionné à l’aide des touches de direction. La sélection actuelle est surlignée en rouge. Le réglage peut être modié en appuyant sur l’encodeur. CALL OK: Désactivation de l’accès rapide au groupe de données. Lorsqu’elle est activée, la sélection d’un groupe de données doit être conrmée par une fenêtre de conrmation. CALL OUT: Activation automatique de la sortie. Lorsqu’elle est activée, la sortie est activée automatiquement dès qu’un groupe de données est sélectionné. POWER ON: Activation de la sortie au démarrage. Lorsqu’elle est activée, la sortie est automatiquement activée dès que l’appareil est mis sous tension. BEEPER: Activation/désactivation de la tonalité des touches. LOGO: Activation/désactivation du logo de démarrage pendant le processus de démarrage de l’appareil. LANGUAGE: Réglage de la langue du système. Les langues suivantes sont prises en charge : allemand, anglais, français et chinois simplié. BACKLIGHT: Réglage de la luminosité de l’écran sur 6 niveaux (0 - 5). INTERFACE: Réglage de l’interface de communication. Les options USB et WiFi sont disponibles. Pour le WiFi, un module séparé est nécessaire, ce qui n’est pas le cas de nos appareils. BAUDRATE: Si l’appareil est utilisé via l’interface de communication USB, les vitesses de transmission suivantes peuvent être sélectionnées : 9600, 19200, 38400, 57600, 115200. En mode WiFi, la vitesse de transmission est xée à 115200. ADDRESS: L’adresse de l’appareil peut être choisie librement entre 001 et 255. TIME: Réglez ici l’heure actuelle du système. MEASURE: Taux de mise à jour de la tension mesurée. Vous pouvez choisir entre faible, moyen et élevé.
4.6 PARAMÈTRES DU SYSTÈME

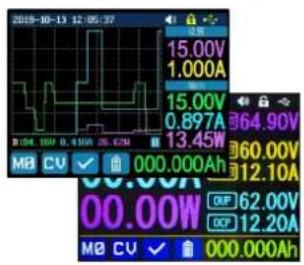

42Appuyez sur SHIFT + 0 pour accéder au menu des paramètres du système. Appuyez sur la touche échée droite pour accéder au menu des paramètres de la page d’accueil. Appuyez sur ENTER, puis utilisez la touche directionnelle pour dénir le style classique ou le style courbe. STYLE CLASSIQUE: Le style classique est le style par défaut du système et aiche la tension, le courant et la puissance en gros caractères. STYLE COURBE: Le style courbe aiche la tension, le courant et la puissance de sortie sous la forme d’une courbe codée par couleur. Ici, D dénit l’échelle de l’ordonnée. ENTER peut être utilisé pour arrêter ou continuer la progression automatique de la courbe. L’encodeur peut être utilisé pour mettre à l’échelle les ordonnées des courbes.
4.7 RÉGLAGE DE LA PAGE PRINCIPALE
Appuyez sur SHIFT + 0 pour accéder au menu des réglages du système. Appuyez maintenant deux fois sur la touche échée vers la droite pour appeler le menu des réglages pour le stockage des données. Utilisez les touches de direction pour sélectionner le groupe de données souhaité. I-SET: Réglage du courant de sortie de la mémoire V-SET: Réglage de la tension de sortie de la mémoire SHIFT + I-SET: Réglage de la limite de protection de la mémoire contre les surintensités SHIFT + V-SET: Réglage de la limite de protection contre les surtensions de la mémoire
4.8 PARAMÈTRES DE STOCKAGE DES DONNÉES
43Ouvrez le menu des paramètres du système (SHIFT + 0) et appuyez trois fois sur la touche échée vers la droite pour accéder au menu des informations sur le système. Vous y trouverez le numéro de modèle, le numéro de série, la version actuelle du micrologiciel et la température actuelle du système.
4.9 INFORMATIONS SUR LE SYSTÈME
44FONCTIONS DE BASE :

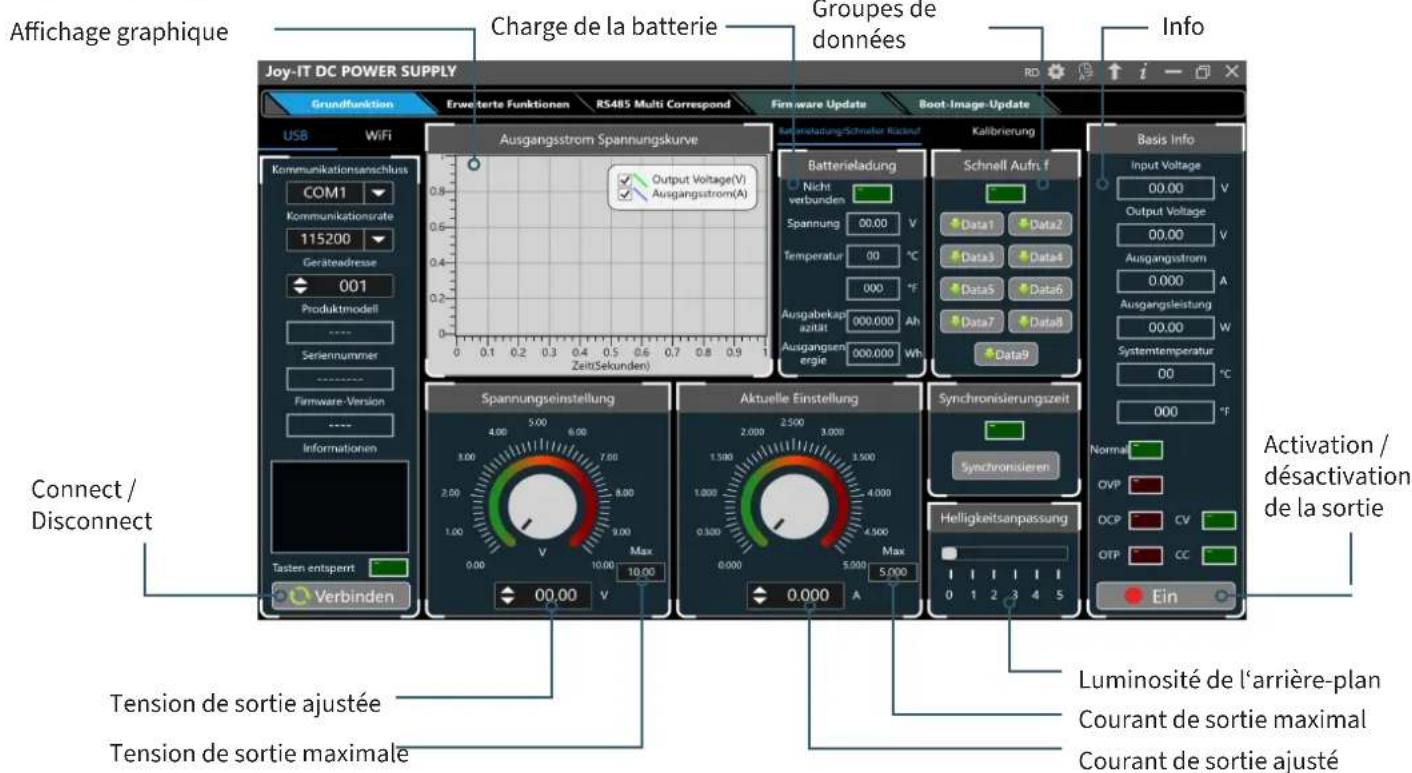

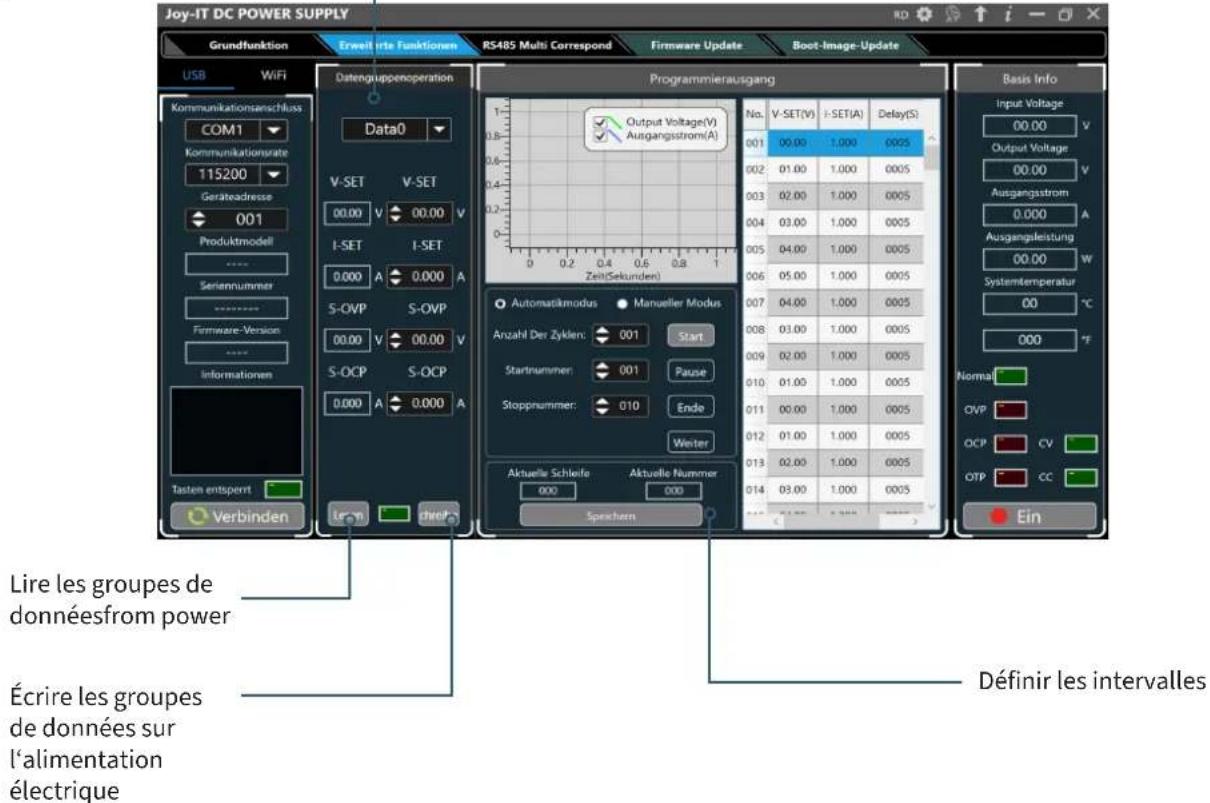

Pour pouvoir contrôler le bloc d’alimentation du laboratoire via le logiciel, vous devez d’abord télécharger et installer les pilotes et le logiciel. Vous les trouverez dans la zone de téléchargement de la page produit de votre bloc d’alimentation sous: https://joy-it.net/products. Aichage graphique Charge de la batterie Groupes de données Info Luminosité de l‘arrière-plan Courant de sortie maximal Tension de sortie maximale Tension de sortie ajustée Courant de sortie ajusté Activation / désactivation de la sortie Connect / Disconnect 45FONCTIONS AVANCÉES : Sélection du groupe de données Écrire les groupes de données sur l‘alimentation électrique Lire les groupes de donnéesfrom power Dénir les intervalles
10.08.2020 Xu Lu Directeur exécutif
477. INFORMATIONS COMPLÉMENTAIRES
Nos obligations d’information et de reprise en vertu de la loi sur les équipements électriques et électroniques (ElektroG) SYMBOLE SUR LES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES: Cette poubelle barrée signie que les équipements électriques et électroniques ne doivent pas être jetés dans les ordures ménagères. Vous devez déposer le vieil appareil dans un point de collecte. Avant de le déposer, vous devez séparer les piles et les accumulateurs usagés qui ne sont pas inclus dans l’ancien appareil de l’ancien appareil. OPTIONS DE RETOUR: En tant qu’utilisateur nal, lorsque vous achetez un nouvel appareil, vous pouvez retourner gratuitement votre ancien appareil (qui remplit essentiellement la même fonction que le nouvel appareil acheté chez nous) pour qu’il soit éliminé. Les petits appareils dont les dimensions extérieures ne dépassent pas 25 cm peuvent être retournés dans des quantités ménagères normales, indépendamment de l’achat d’un nouvel appareil. POSSIBILITÉ DE RETOURNER AU SIÈGE DE L’ENTREPRISE PENDANT LES HEURES D’OUVERTURE: SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn POSSIBILITÉ DE RETOUR DANS VOTRE RÉGION: Nous vous enverrons un timbre pour colis avec lequel vous pourrez nous renvoyer l’appareil gratuitement. Pour ce faire, veuillez nous contacter par e-mail à l’adresse service@joy-it.net ou par téléphone. INFORMATIONS SUR L’EMBALLAGE: Veuillez emballer soigneusement votre ancien appareil pour le transport. Si vous n’avez pas de matériel d’emballage approprié ou si vous ne souhaitez pas utiliser le vôtre, veuillez nous contacter et nous vous enverrons un emballage adapté.
Nous sommes également là pour vous après l’achat. Si vous avez des questions ou des problèmes, nous sommes également disponibles par courrier électronique, par téléphone et par le système d’assistance par tickets. E-MAIL: service@joy-it.net SYSTÈME DE TICKETS: http://support.joy-it.net TÉLÉPHONE: +49 (0)2845 9360 – 50 (Lundi-jeudi: 9:00 - 17:00, Vendredi: 9:00 - 14:30) Pour plus d’informations, visitez notre site web: www.joy-it.net
