JT-PS1440-C-PRO - Alimentation électrique programmable Joy-It - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Alimentation : 12V, 5A
Utilisation	Conçu pour alimenter des dispositifs électroniques nécessitant une tension de 12V.
Maintenance et Réparation	Vérifier régulièrement les connexions et l'état du câble d'alimentation.
Sécurité	Utiliser uniquement avec des appareils compatibles pour éviter les surcharges.
Informations Générales	Produit idéal pour les projets électroniques et les systèmes d'alimentation.

FOIRE AUX QUESTIONS - JT-PS1440-C-PRO Joy-It

Quel est le type d'alimentation requis pour le Joy-It JT-PS1440-C-PRO ?

Le Joy-It JT-PS1440-C-PRO nécessite une alimentation de 12V.

Comment puis-je connecter le Joy-It JT-PS1440-C-PRO à mon appareil ?

Vous pouvez connecter le Joy-It JT-PS1440-C-PRO à votre appareil en utilisant les câbles appropriés fournis avec le produit.

Que faire si le Joy-It JT-PS1440-C-PRO ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée et que la prise fonctionne. Assurez-vous également que les câbles ne sont pas endommagés.

Y a-t-il un moyen de tester le Joy-It JT-PS1440-C-PRO ?

Oui, vous pouvez tester le produit en utilisant un multimètre pour vérifier la sortie de tension.

Le Joy-It JT-PS1440-C-PRO est-il compatible avec tous les appareils ?

Le Joy-It JT-PS1440-C-PRO est compatible avec la plupart des appareils nécessitant une alimentation de 12V, mais il est recommandé de vérifier les spécifications de votre appareil.

Où puis-je trouver le manuel d'utilisation du Joy-It JT-PS1440-C-PRO ?

Le manuel d'utilisation peut être téléchargé depuis le site web de Joy-It ou se trouve dans l'emballage du produit.

Que faire si j'ai des problèmes de surchauffe avec le Joy-It JT-PS1440-C-PRO ?

Si vous rencontrez des problèmes de surchauffe, éteignez le produit immédiatement et vérifiez si l'appareil est utilisé dans un environnement bien ventilé.

Comment puis-je contacter le support technique pour le Joy-It JT-PS1440-C-PRO ?

Vous pouvez contacter le support technique via le site web de Joy-It, où vous trouverez des informations de contact et un formulaire de support.

MODE D'EMPLOI JT-PS1440-C-PRO Joy-It

1. Informations generales 34
2. Specifications techniques 35
3. Aperçu de l'appareil 36
4. Menu Reglages 40

4.1 Fonctionnement 40
4.2 Mode de chargement de la batterie 40
4.3 Reglage de la tension de sortie / du courant de sortie 41
4.4 Stockage rapide des groupes de données 41
4.5 Verrouillage du clavier 41
4.6 Paramètres du système 42
4.7 Ajustement de la page principale 43
4.8 Paramètres de stockage des données 43
4.9 Informations sur le système 44

1. Interface RS485 44
2. Logiciel PC 45

6.1Vue d'ensemble 45
7. Déclaration de conformité 47
8. Informations complémentaires 48
9. Soutien 48

FR

1. INFORMATIONS GÉNÉRALES

nous you remercions d'avoir choisi notre produit. Yout couvrez ci-apres une listedes points a observer lors de la mise en service.

Si vous rencontres des problèmes inattendus lors de l'utilisation, n'hésitez pas à nous contacter.

Le PS1440-C est une alimentation de laboratoire qui peut etre utilise dans differents modes de fonctionnement (par exemple en mode courant constant ou en mode tension constante).

tension constante). Le clavier, ainsi que le codeur de pression et le codeur rotatif, rendent l'utilisation de l'alimentation particulièrement aiee. En outre, le clavier permit de memoriser et de charger jusqu'a neuf reglages. L'ecran couleur haute résolution de 2,4 pouces presente clairement toutes les informations importantes. L'interface USB permit de commander l'appareil via un PC.

ATTENTION! Ne raccordez pas de charges inductives à l'appareil. Si vous souhaitez néanmoins raccorder des charges inductives, vous doivent protéger le bloc d'alimentation du laboratoire contre les courants inverses. Dans le cas contraire, il n'est pas exclu que l'appareil soit endommagé.

L'appareil ne doit être utilisé que dans des locaux interieurs secs, il ne doit pas être mouillé ou humide. L'appareil ne doit pas être ouvert, il y a un risque d'électrocution qui peut entraîner de graves blessures et la mort.

ATTENTION! Veuillez noter que la partie francaise de ce manuel a ete redigee a l'aide d'un logiciel de traduction automatique.

Des erreurs ou des traductions erronées peuvent en résultat.

2. TECHNICAL SPECIFICATIONS

SPÉCIFICATIONS PS1440
Affichage	Écran couleur LCD de 2,4 pouces
Plage de tension d'entrée	230 V AC
Plage de tension de sortie	0 - 60 V DC
Plage de courant de sortie	0 -24 A
Gamage de puissance de sortie	0 - 1440 W
Précision de la tension d'entrée	± 1 % + 5 chiffres
Précision de la tension de sortie	± 0,3 % + 3 chiffres
Précision du courant de sortie	± 0,5 % + 5 chiffres
Précision de la mesure de la tension de la batterie	± 0,5 % + 3 chiffres
Résolution de la mesure de la tension d'entrée	0,01 V
Résolution de la mesure de la tension de sortie	0.01 V
Résolution de la mesure du courant de sortie	0.01 A
Résolution de la mesure de la tension de la batterie	0,01 V
Temps de réponse du mode tension constante	2ms @ 0,1 - 5 A
Régulation de la charge en mode tension constante	± 0,1 % + 2 chiffres
Régulation de la charge en mode courant constant	± 0,1 % + 3 chiffres
Plage de mesure de la capacité	0 - 9999,99 Ah
Plage de mesure de l'énergie	0 - 9999,99 Wh
Erreur statistique de capacité et d'énergie	± 2 %
Ondulation de sortie	100 mV VPP
Plage de détention de la température du capteur	-10 - 100 °C / 0 - 200 °F
Précision de la détention de la température du capteur	± 3 °C / ± 6 °F
Mode de travail	Mode abaisseur
Réglage de la luminosité de l'écran	Niveau 0 à 5, 6 niveaux au total
Plage de température de travail	-10 - 40 °C

3. VUE D'ENSEMBLE DE L'APPAREIL

Dans ce chapitre, nous expliquons les différents éléments de fonctionnement de l'appareil afin que vous puissiez vous familiariser avec le fonctionnement de l'alimentation de laboratoire et assurer une'utilisation sure.

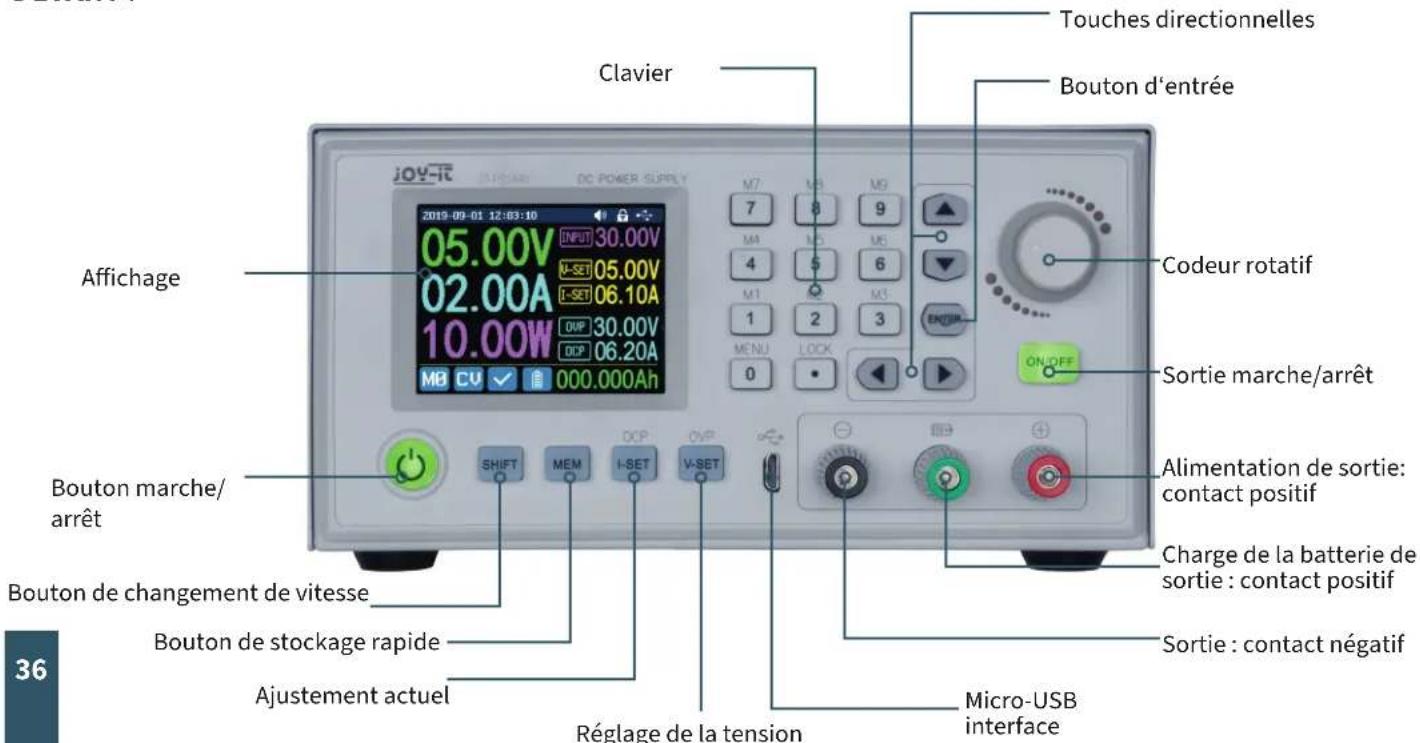

DEVANT:

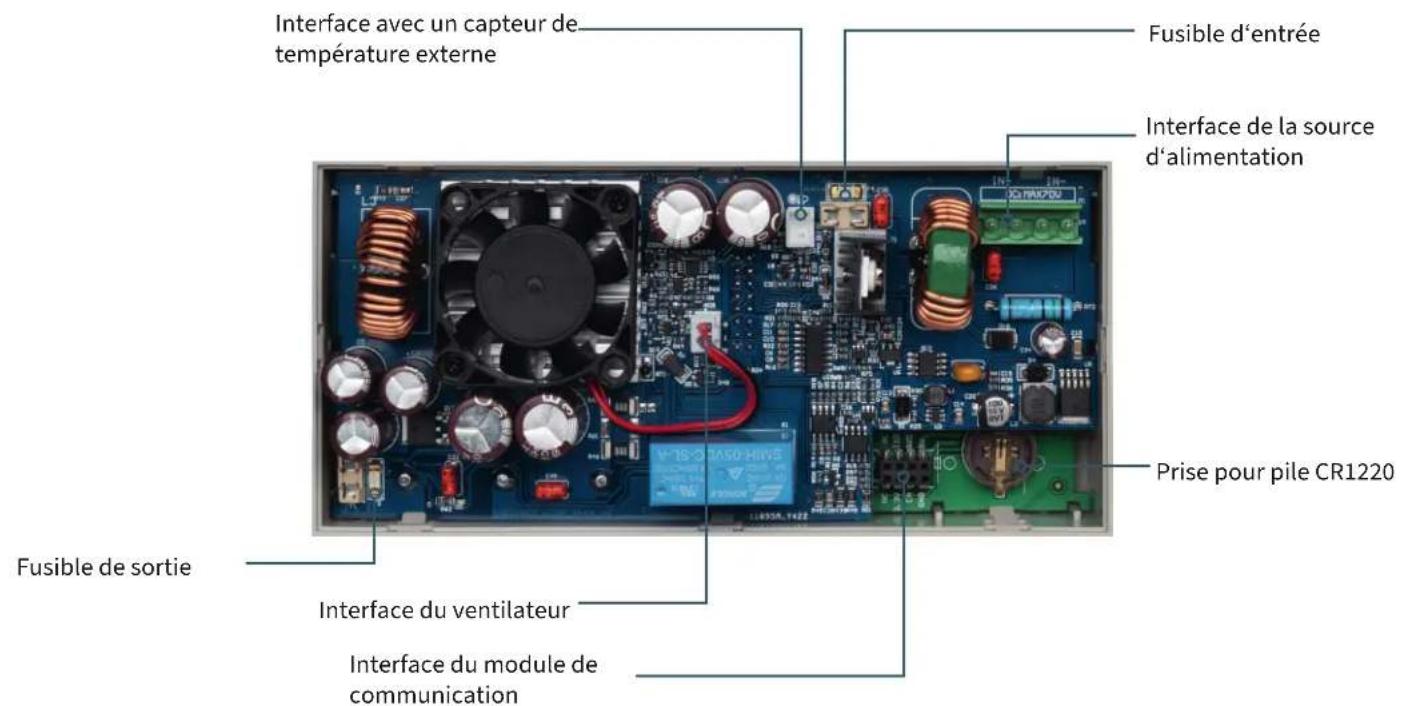

RETOUR:

ATTENTION! Cet appeareil ne peut etre ouvert que par un electricien qualifie qui prend lui-meme les mesures de protection nccessaires. Les composants internes sont sous tension, ily a un risque d'electrocution, qui peut entrainer des blessures graves ou la mort. Les composants a l'intérieur emmagasinent de I'energie, le danger existe meme lorsque la fiche secteur est debranchee! Nous declinons toute responsabilité pour les dommages causés par l'ouverture de l'appareil. Si de travaux d'entretien sont necessaires, veuillez nous contacter ou vous adresser a un partenaire de service agrée. Les fusibles d'entree et de sortie sont des fusibles a action rapide de 30 A dans un boitier SMD de 6,1x2,7 mm. Les douilles situées a cotedes fusibles ne sont approuvées que pour 10A. Lorsque you remplacez le fusible, you'veez dessouder ancien fusible etressouder le nouveau dans la meme position.

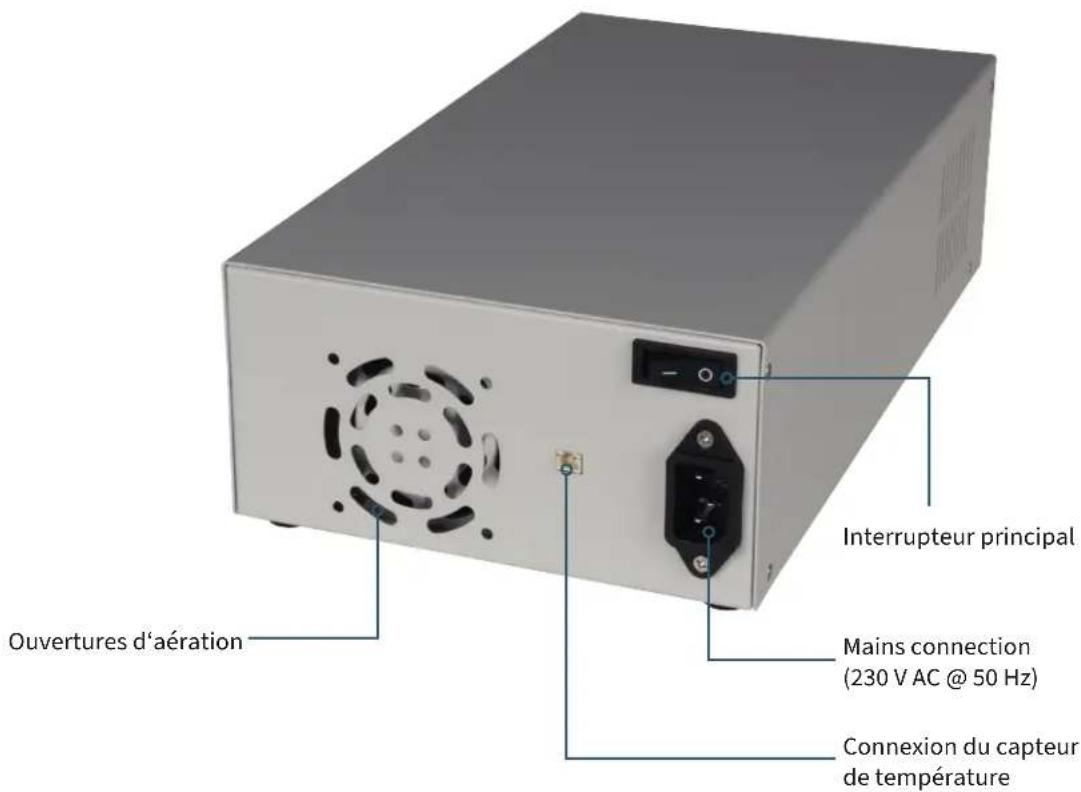

FACE ARRIÈRE DU BOITIER :

ATTENTION! Veuillez noter que les ouvertures de ventilation du boitier ne doivent en aucun cas etre couvertes.

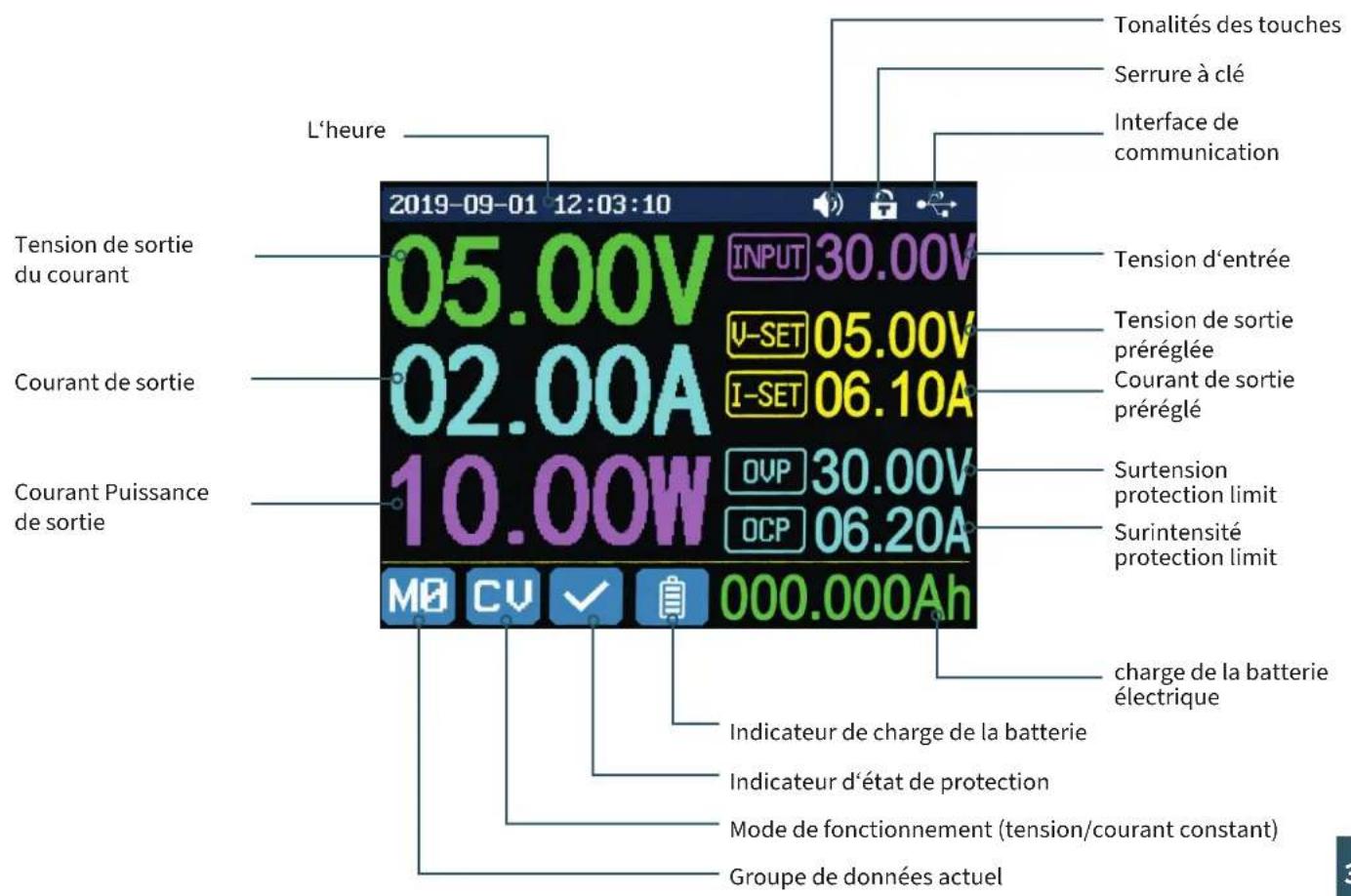

DISPLAY:

4. MENU RÉGLAGES

4.1 FONCTIONNEMENT

Appuyez sur SHIFT + 0 pour acceder au menu des paramètres du système. En mode menu, l'icone en rouge ou le curseur représenté le menu actuellément sélectionné. L'icone en bleu représenté le menu qui n'est pas sélectionné. Appuyez sur ENTER pour confirmer. Appuyez sur l'encodeur pour annuler ou revenir. Appuyez sur les touches de direction pour déplacer le curseur ou modifier le menu. Les réglages peuvent être modifiés à l'aide de l'encodeur rotatif. Les modifications sont automatiquement enregistrées et appliquées lors que vous quitterze la page de menu.

REINITIALISATION AUX RÉGLAGES D'USINE: Appuyer sur la touche 0 et la maintainir enfoncé, puis allumer l'appareil.

RETABLISSEMENT DE LA VALEUR D'ETALONNAGE D'USINE: Appuyer sur la touche 1 et la maintainir enfoncée, puis allumer l'appareil.

BOOT-MODE: Appuyer sur la touche ENTER et la maintainir enfoncée, puis allumer l'appareil.

4.2 MODE DE CHARGEMENT DE LA BATTERIE

Après la mise en marche, la température externe, la capacité et l'énergie sont affichées dans la zone d'affichage pour les informations relatives à la batterie. Dans la mesure où il existe un courant de sortie, la charge électrique et l'énergie sont automatiquement accumulées et automatiquement effacées après l'arrêt de l'appareil.

Le pôle vert est connecté au pôle positif de la batterie. Le pôle noir est connecté au pôle négatif de la batterie. Une fois la batterie correctement connectée, l'indicateur de charge de la batterie s'allume en rouge. Appuyez sur ON/OFF pour lancer le processus de charge. L'indicateur de charge de la batterie s'allume alors en vert. Si le courant de sortie est inférieur à 10 mA, la sortie est automatiquement désactivée. Une batterie dotée d'une carte de protection peut ne pas être chargée. La tension et le courant de charge doivent être régles par l'utilisateur.

ATTENTION! Des réglages incorrents pendant la charge, ainsi que des batteries défectueuses/incorrectes peuvent entrainer des dommages graves, il y a un risque d'incendie / d'explosion. Cette fonction est donc réservée aux électriciens qui peuvent s'assurer que les réglages corrects et les précautions de sécurité sont utilisés. Les batteries ne doivent pas étéChargees sans surveillance!

4.3 RÉGLAGE DE LA TENSION DE SORTIE / DU COURANT DE SORTIE

Appuyez sur la touche I-SET pour régler la valeur du courant de sortie. Vous pouvez utiliser le potentiamètre de l'encodeur pour régler directement la valeur de sortie. Appuyez sur la touche de direction pour déplacer le curseur. Bien entendu, vous pouze également régler la valeur à l'aide du clavier et confirmer votre saisie en appuyant sur la touche ENTER. Si vous avez introduit une valeur incorrecte, vous pouvez appuyer sur l'encodeur pour annuler votre saisie.

Appuyer sur la touche V-SET pour regler la tension de sortie. La procédure est identique à celle du réglage du courant de sortie.

Appuyer sur les touches SHIFT + I-SET ou SHIFT+ V-SET pour régler la limite de protection contre les surintensités/surtensions. L'opération est identique au réglage du courant de sortie.

Le groupe de données M0 représenté le groupe de données par défaut et est charge automatiquement à chaque démarrage de l'appareil. Modifiez et enregistrez manuellement les paramétres de M0 et les paramétres souhaités seront charges à chaque démarrage.

4.4 STOCKAGE RAPIDE DES GROUPE DE DONNÉES

Appuyez sur les touches MEM + 1-9, vous pouvez enregistrer la tension de sortie, le courant de sortie, la limite de protection contre les surtensions et la limite de protection contre les surintensités dans le groupe de données correspondant. Confirmez votre saisie en appuyant sur la touche ENTER ou annulez-la en appuyant sur le codeur. Appuyez sur SHIFT + les touches 1 à 9 pour rappeler rapidement les données enregistrées. Appuyer sur ENTER pour confirmer ou sur l'encodeur pour annuler.

Appuyez sur SHIFT + . pour verrouiller ou déverrouiller le clavier. L'état du verrouillage du clavier est automatiquement indiqué dans la barre d'etat de l'écran :

Clavier verrouillé

Clavier déverrouillé

4.6 PARAMÉTRES DU SYSTÉME

Appuyez sur SHIFT + 0 pour acceder au menu des réglages du système. Le réglage souhaité peut être sélectionné à l'aide des touches de direction. La sélection actuelle est sur lignée en rouge. Le réglage peut être modifié en appuyant sur l'encodeur.

CALL OK: Désactivation de l'accès rapide au groupe de données. Lorsqu'elle est activée, la sélection d'un groupe de données doit être confirmée par une fenêtre de confirmation.

CALL OUT: Activation automatique de la sortie. Lorsqu'elle est activée, la sortie est activée automatiquement des qu'un groupe de données est sélectionné.

POwER ON: Activation de la sortie au demarrage. Lorsqu'elle est activee, la sortie est automatiquement activee des que l'appareil est mis sous tension.

BEEPER: Activation/désactivation de la tonalité des touches.

LOGO: Activation/désactivation du logo de démarrage pendant le processus de démarrage de l'appareil.

LANGUAGE: Reglage de la langue du système. Les langues suivantes sont prises en charge : allemand, anglais, français et chinois simplifie.

BACKLIGHT: Reglage de la luminosité de l'écran sur 6 niveaux (0 - 5).

INTERFACE: Réglage de l'interface de communication. Les options USB et WiFi sont disponibles. Pour le WiFi, un module séparé est nécessaire, ce qui n'est pas le cas de nos apparèils.

BAUDRATE: Si l'appareil est utilisé via l'interface de communication USB, les vitesses de transmission suivantes peuvent être sélectionnées : 9600, 19200, 38400, 57600, 115200. En mode WiFi, la vitesse de transmission est fixée à 115200.

ADDRESS: L'adresse de l'appareil peut être可以选择 librement entre 001 et 255.

TIME: Reglez ici l'heure actuelle du système.

MEASURE: Taux de mise à jour de la tension mesurée. Vous pouze désir entre faible, moyen et élevé.

4.7 RÉGLAGE DE LA PAGE PRINCIPALE

Appuyez sur SHIFT + 0 pour acceder au menu des paramétres du système. Appuyez sur la touche fléchée droite pour acceder au menu des paramétres de la page d'accueil. Appuyez sur ENTER, puis utilisez la touche directionnelle pour définir le style classique ou le style courbe.

STYLE CLASSIQUE: Le style classique est le style par défaut du système et affiche la tension, le courant et la puissance en gros caractères.

STYLE COURBE: Le style courbe affiche la tension, le courant et la puissance de sortie sous la forme d'une courbe codée par couleur. Ici, D définit l'échelle de l'ordonnée. ENTER peut être utilisé pour arrêter ou continuer la progression automatique de la courbe. L'encodeur peut être utilisé pourmettre à l'échelle les ordonnées des courbes.

4.8 PARAMÉTRES DE STOCKAGE DES DONNÉES

Appuyez sur SHIFT + 0 pour acceder au menu des réglages du système. Appuyez maintainant deux fois sur la touche fléchée vers la croite pour appeler le menu des réglages pour le stockage des données. Utilisez les touches de direction pour selectionner le groupe de données souhaité.

I-SET: Réglage du courant de sortie de la mémoire

V-SET: Reglage de la tension de sortie de la mémoire

SHIFT + I-SET: Réglage de la limite de protection de la mémoire contre les surintensités

SHIFT + V-SET: Réglage de la limite de protection contre les surtensions de la mémoire

4.9 INFORMATIONS SUR LE SYSTÉME

Ouvrez le menu des paramétres du système (SHIFT + 0) et appuyez trois fois sur la touche fléchée vers la droite pour acceder au menu des informations sur le système. Vous y trouvez le numéro de modulo, le número de série, la version actuelle du micrologiciel et la température actuelle du système.

5. INTERFACRS485 (MODELE PRO UNIQUEMENT)

Le JT-PS1440-C-Pro dispose d'une interface RS-485 qui offre des options de communication particulièrement robustes. L'intégration de cette interface industrielle standard élargit les domaines d'application de votre bloc d'alimentation à une transmission de données fiable et résistante aux interférences et garantit une qualité de signal élevé et constante, même dans des conditions défavorables.

L'interface RS-485 permet une communication fiable sur de longues distances - l'intégrité des données et la force du signal sont largement maintenues même sur des distances de transmission de plusieurs centaines de mètres. Le système est donc idéal pour les configurations complexes dans lesquilles de nombreux composants de mesure et de contrôle doivent fonctionner en étroite collaboration. L'immunité aux interférences joue un role décisif, en particulier dans les installations d'automatisation et de surveillance étendues, afin d'éviter les dysfonctionnements et les pertes de données.

Le bouchon fourni assure une connexion sure et permanente. Elle est fabriquée pour s'adapter précisé et garantit une fixation sure sans contacts desserrés, même en cas de vibrations ou de conditions ambiantes changeantes. Vous bénéficiaz ainsi d'une performance optimisée et d'un fonctionnement sans heures dans tous les scénarios de test et d'automatisation exigeants.

6. LOGICIELSPOURPC

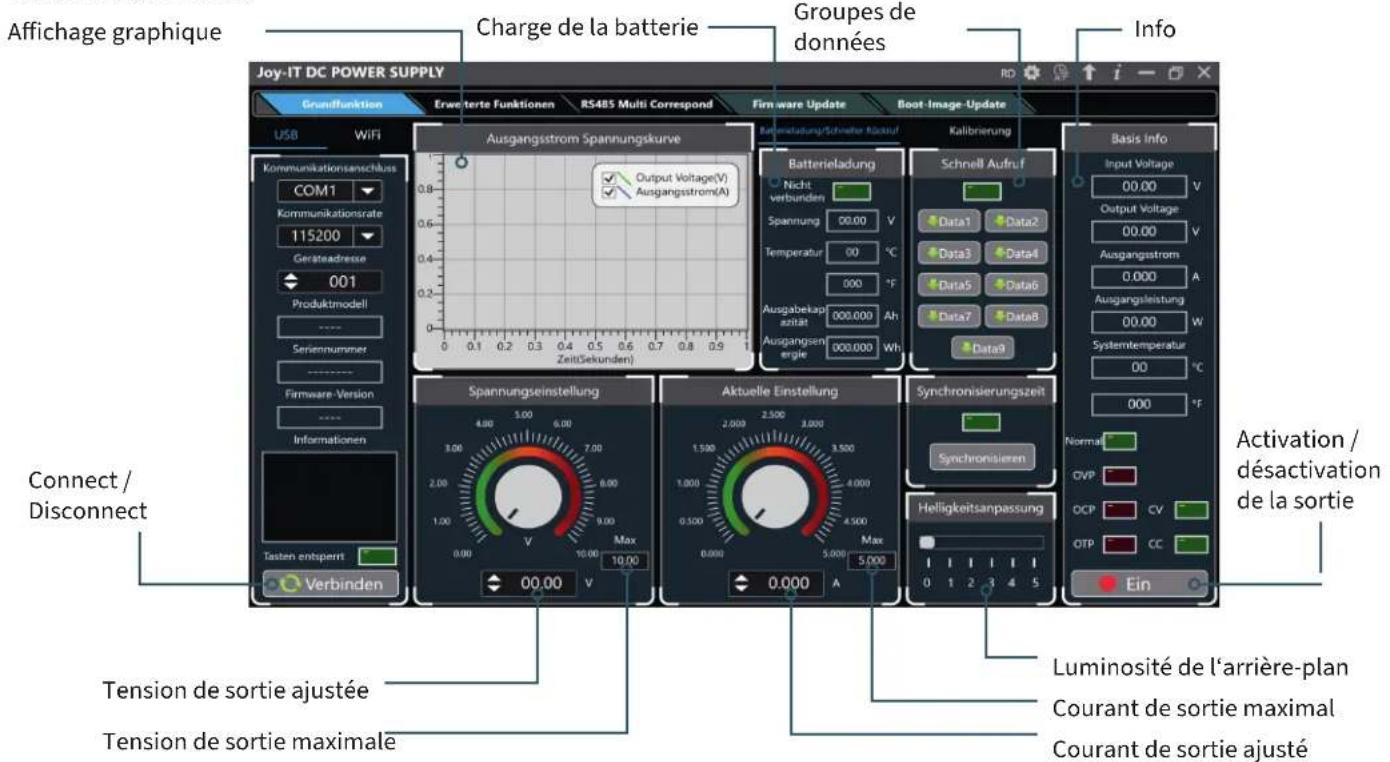

6.1 VUE D'ENSEMBLE

Pour pouvoir contrcler le bloc d'alimentation du laboratoire via le logiciel, you've d'abord tllecharger et installer les pilotes et le logiciel. You les trouvez dans la zone de tllechargement de la page produit de notre bloc d'alimentation sous: https://joy-it.net/products. Une fois l installation terminée, you pouze connecter your appeareil a vaive ordinateur via USB.

FONCTIONS DE BASE :

FONCTIONS AVANCEES:

Selection du groupe de données

Lire les groupes de données from power supply

Écrire les groupes de données sur l'alimentation électrique

Définir les intervalles

DESCRIPTION: Alimentation électrique du laboratoire

INTENDED USE: Utilisation de bureaux / Ménages privés

Déclar que le produit, lorsqu'il est utilisé comme prévu, est conforme aux exigences essentielles des directives suivantes:

LIGNES DIRECTRICES: 2014/53/EU (RED), 2014/35/EU (LVD) &2011/65/EU (Rohs)

NORMES:

EN55032:2015

EN55035:2017

EN61000-3-2:2019

EN61000-3-3:2013

EN62368-1:2014+A11:2017

EN300 328 V.2.1.1:2016 EN301 489-1 V2.2.0:2017

EN301489-17 V3.2.0:2017 EN62479:2010

EN60950-1: 2006+A11: 2009+A1: 2010+A12: 2011+A2:2013

GAMME DE FREQUENCES:

2412-2472

Mhz

TYPE DE TRANSMISSION / CATEGORIE: IEEE802.11 b/g/n

PUISSANCE D'EMISSION MAXIMALE (EIRP): 12.86 dBm

DATE NOM DE LA PERSONNE RESPONSABLE

10.08.2020 Xu Lu

SIGNATURE

POSITION DANS L'ENTREPRISE

Director

exécutif

8. INFORMATIONS COMPLEMENTAires

Nos obligations d'information et de reprise en vertu de la loi sur les équipements électriques et électroniques (ElektroG)

SYMBOLE SUR LES ÉQUIPÉMENTS ÉLECTRIQUES ET ÉLECTRONIQUES:

Cette poubelle barrée signifie que les équipements électriques et électroniques ne doivent pas été jetés dans les ordures menagères. Vous doivent déposer le vieil apparéil dans un point de collecte. Avant de le déposer, vous doivent séparer les piles et les accumulateurs usages qui ne sont pas inclus dans l'ancien apparéil de l'ancien apparéil.

OPTIONS DE RETOUR:

En tant qu'utilisateur final, lorsque vous achetez un nouvel apparéil, vous pouvez returner gratuitement votre ancien apparéil (qui remplit essentiellement la même fonction que le nouvel apparéil achété chez nous) pour qu'il soit éliminé. Les petits apparéils dont les dimensions extérieures ne dépasse pas 25 cm peuvent être returnés dans des quantités menagères normales, indépendamment de l'achat d'un nouvel apparéil.

POSSIBILITE DE RETOURNER AU SIÈGE DE L'ENTREPRISE PENDANT LES HEURES D'OUVERTURE:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

POSSIBILITÉ DE RETOUR DANS VOTRE RÉGION:

Nos you enverrons un timbre pour colis avec lequel you pourrez nous renvoyer l'appareil gratuitement. Pour ce faire, veuillez nos contacter par e-mail à l'adresse [e-mail] ou par téléphone.

INFORMATIONS SUR L'EMBALLAGE:

Veuillez emballer soigneusement votre ancien apparéil pour le transport. Si vous n'avoce pas de matériel d'emballage approprié ou si vous ne souhaitez pas utiliser le vêtre, veuillez nous contacter et nous vous enverrons un emballage adaptable.

9. SOUTIEN

Nous sommes eaglement la pour yous apres l'achat. Si yous avez des questions ou des problemes, nos sommes eglement disponibles par courrier electronique, par telephone et par le systeme d'assistance par tickets.

E-MAIL: [e-mail]

SYSTEME DE TICKETS: https://support.joy-it.net

TELEPHONE: [phone] - 50
