BEDIENUNGSANLEITUNG JT-PS1440-C-PRO Joy-It

1. Allgemeine Informationen 2
2. Technische Spezifikationen 3
   3.Geräteübersicht 4
3. Einstellungsmenu 8

4.1 Bedienung 8
4.2 Akku-Lademodus 8
4.3 Einstellung der Ausgangsspannung / des Ausgangsstromes 9
4.4Datengruppen-Schnellspeicherung 9
4.5 Sperren des Tastenfeldes 9
4.6 Systemeinstellungen 10
4.7 Einstellung der Startseite 11
4.8Datenspeicherungseinstellungen 11
4.9 Systeminformationen 12

5.RS-485 Schnittstelle 12
6. PC-Software 13

6.1 Übersicht 13
7. Konformitätserklung 14
8. Sonstige Informationen 15
9. Support 16

1. ALLGEMEINE INFORMATIONEN

Lieber Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoffen, so können Sie uns selbstverständlich gemeinschaftlichen Aktien anpassungen.

Das JT-PS1440-C ist ein Labornetzgerät, welches in verschiedenen Betriebsarten (z. B. Konstantstrom- oder Konstantspannungsbetrieb) genutzt werden kann. Durch das Tastenfeld, sowie den Druck- und Drehencoder, gestaltet sich die Bedienung des Netzgerätes besonderkomfortabel. Zusätzlich konnen mit Hilfe des Tastenfeldes bis zu neun Einstellungen gespeichert und geladen werden. Das hochauflosende 2,4" Farbdisplay stellt alle wichtigen Informationen übersichtlich dar. Die USB-Schnittstelle und eine optionale WiFi-Schnittstelle ermögen das Gerät über den PC oder mit einer App von mobilen Geräten aus zu betreiben.

ACHTUNG! Schlieben Sie keine induktiven Lasten an das Gerät an. Wenn Sie dnenoch induktive Lasten anschreiben mochten, mussen Sie das Labornetzgerät vor rückfliebenden Strömen schützen. Andernfalls konnen Schäden am Gerät nicht ausgeschlossen werden.

Das Gerätarf nur in trockenen Innenräumen genutzt werden, es darf nicht nass oder feucht werden. Das Gerätarf nicht geöffnet werden, es besteht die Gefahr eines Stromschlages der zu schweren Verletzungen und zum Tod führen kann.

2. TECHNISCHE SPEZIFKATIONEN

SPEZIFIKATION JT-PS1440-C
Display	2,4" LCD Farbdisplay
Eingangsspannungsbereich	230 V AC
Ausgangsspannungsbereich	0 - 60 V DC
Ausgangsstrom	0 -24 A
Ausgangsleistung	0 - 1440 W
Eingangsspannungsgenaugkeit	±1 % + 5 Ziffern
Ausgangsspannungsgenaugkeit	±0,3 % + 3 Ziffern
Ausgangsstromgenaugkeit	±0,5 % + 5 Ziffern
Batteriespannungsmessgenaugkeit	±0,5 % + 3 Ziffern
Eingangsspannungsmessaufösung	0,01 V
Ausgangsspannungsmessaufösung	0.01 V
Strommessauflösung	0.01 A
Batteriespannungsmessaufösung	0,01 V
Antwortzeit im Konstantspannungsmodus	2ms @ 0,1 - 5 A
Lastregulation im Konstantspannungsmodus	±0,1 % + 2 Ziffern
Lastregulation im Konstantstrommodus	±0,1 % + 3 Ziffern
Messbereich elektrische Ladung	0 - 9999,99 Ah
Messbereich Energie	0 - 9999,99 Wh
Statistische Fehler bei elektr. Ladung & Energie	±2 %
Ausgabewigkeit	100 mV VPP
Sensortemperatur Erkennungsbereich	-10 - 100 °C / 0 - 200 °F
Sensortemperatur Erkennungsgenauigkeit	±3 °C / ±6 °F
Arbeitsmodus	Step-Down Betrieb
Bildschirmhelligkeitseinstellung	Stufe 0 - 5, insgesamt 6 Stufen
Zulässige Arbeitstemperatur	-10 - 40 °C

3. GERÄTEÜBERSICHT

In this Kapitel erläutern wir Ihnen die verschiedene Bedienelemente des Gerätes, damit Sie sich mit dem Betrieb des Labornetzgerätes vertraut machen können und ein sicherer Betrieb gewährleistet ist.

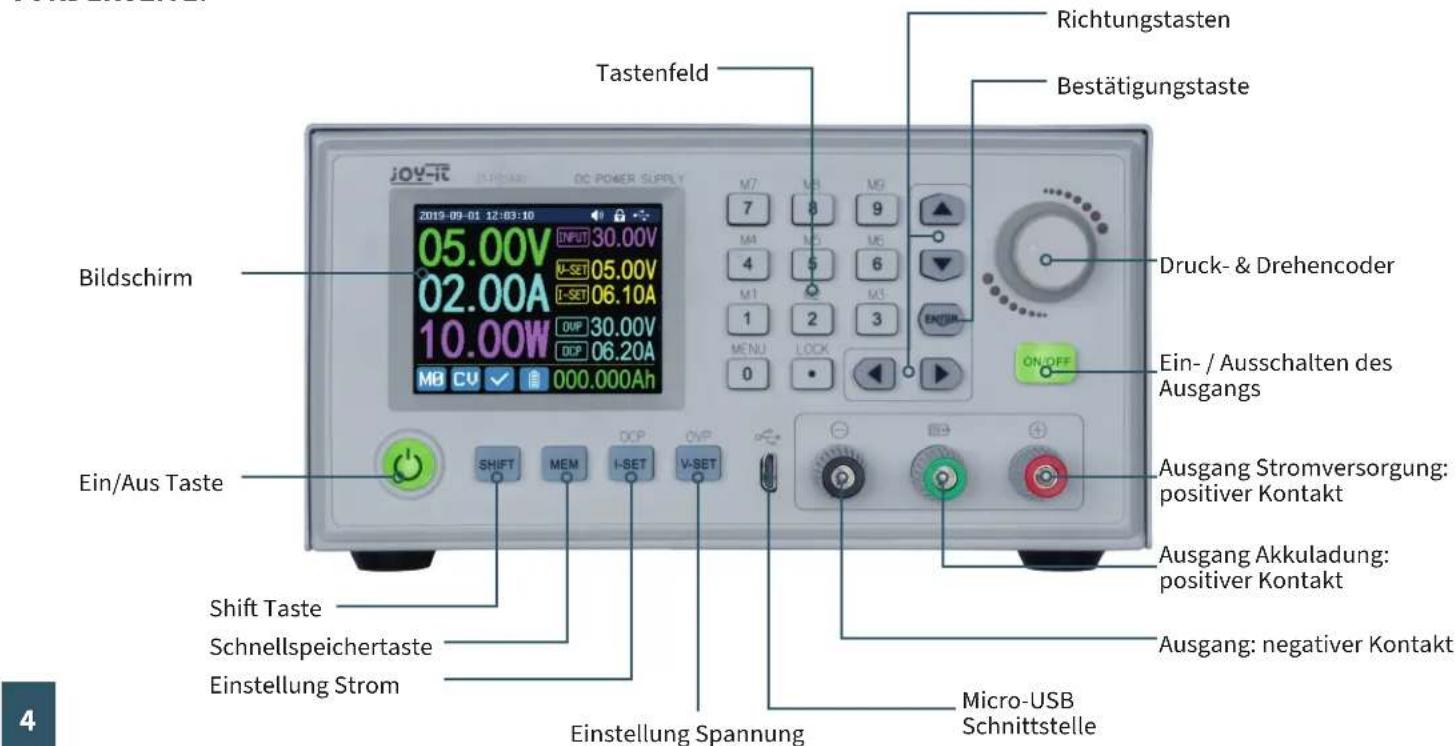

VORDERSEITE:

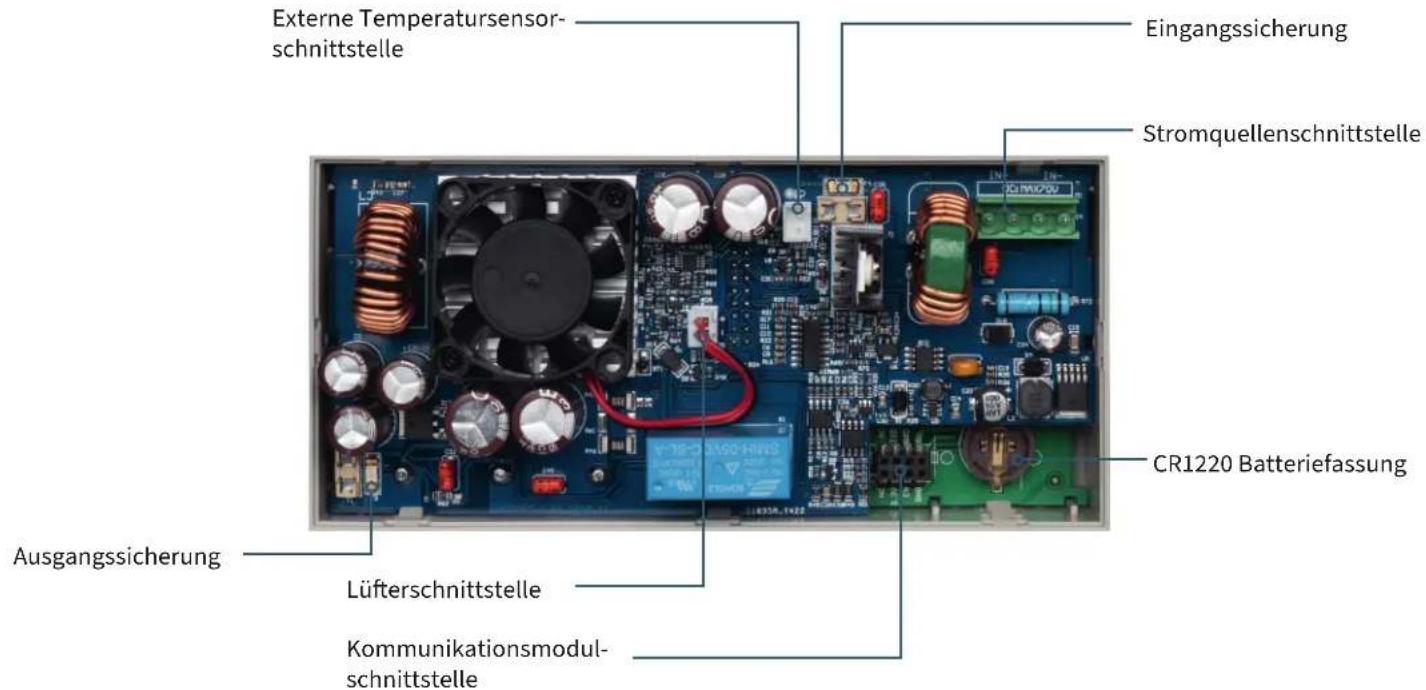

RÜCKSEITE:

ACHTUNG! Dieses Gerat dar aufschlieblich von einer qualifizierten Elektrofachkraft geöffnet werden, die selbst die notwendigen Schutzmaßnahmen trifft. Bauteile im inneren stehen unter Spannung, es besteht Gefahr durch Stromschlag, welcher zu schweren Verletzungen und zum Tode führen kann. Bauteile im inneren speichern Energie, die Gefährung besteht auch bei gezogenem Netzstecker! Wir übernehmen keine Haftung für Schäden, die durch das Öffnen des Gerätes entstehen.itte wenden Sie sich an uns oder einen autorisierten Servicepartner, falls Wartungsarbeiten erforderlich sind.

Die Eingangs- und Ausgangssicherungen sind flinke 30 A Sicherungen in der Bauform SMD, 6,1x2,7mm. Die Sockel neben den Sicherungen sind nur für 10 A zugelassen. Beim Austausch der Sicherung mussen Sie die alte Sicherung auslöten und die neue an der selbst Stelle wieder einlöten.

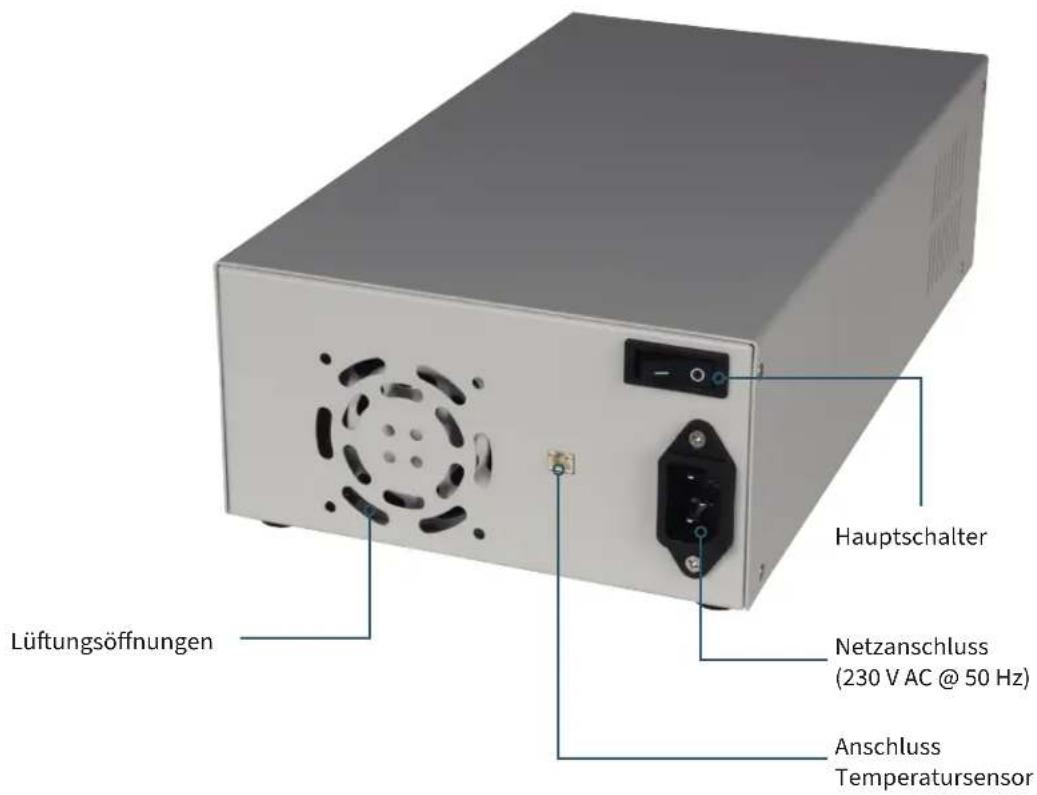

GEHÄUSERÜCKSEITE:

ACHTUNG!itte beachten Sie,dass die Lufungsoffnungen des Gehauses unter keine umstanden abgedeckt werden sollenn.

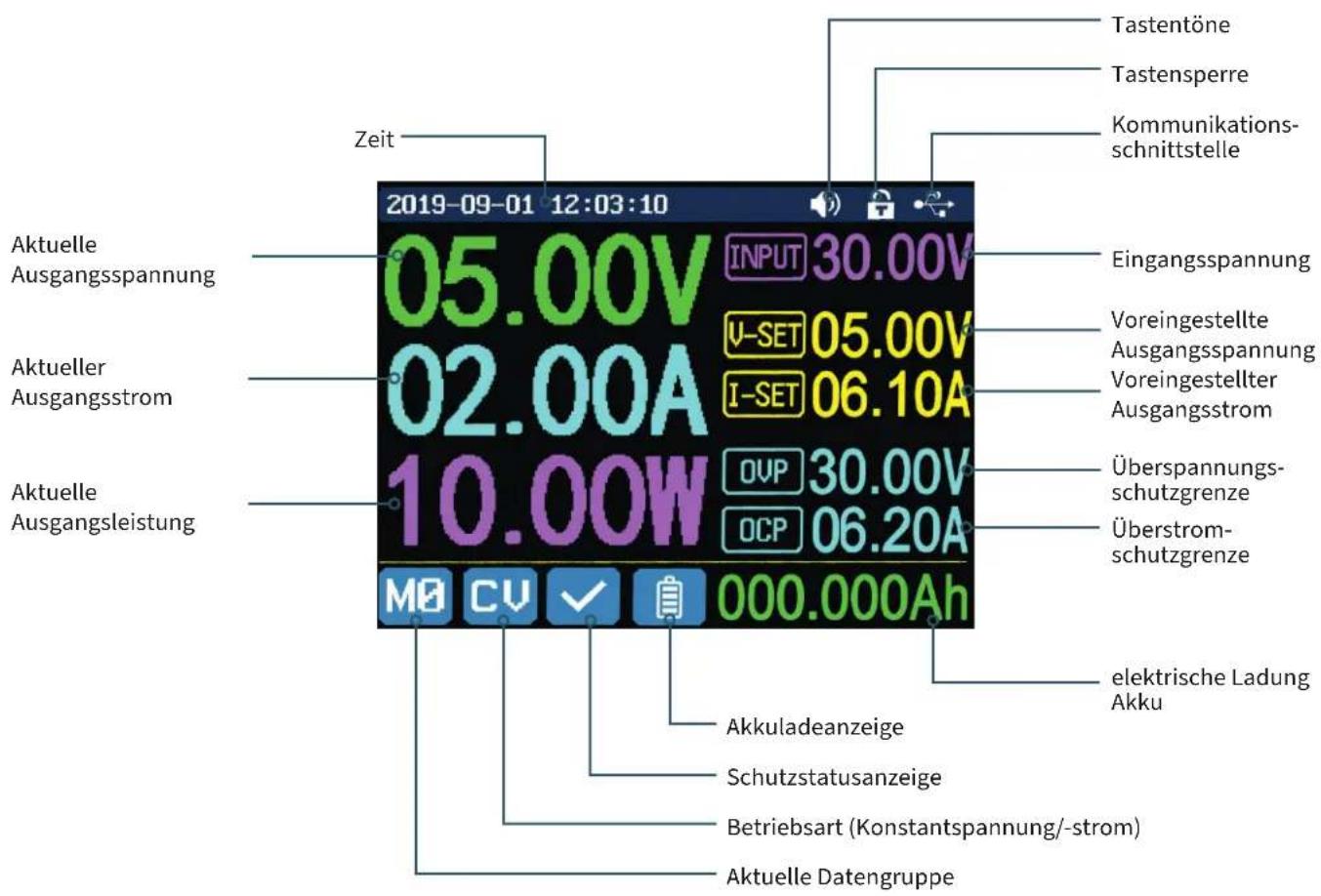

BILDSCHIRM:

4. EINSTELLUNGSMENU

4.1 BEDIENUNG

Drücken Sie SHIFT + 0, um das Systemeinstellungenmenü aufzurufen. Im Menübetrieb ist das Symbol in Rot oder der Cursor das aktuell ausgewählte Menu. Das Symbol in Blau stellt das nicht ausgewählte Menu dar. Drücken Sie ENTER zur Bestätigung. Drücken Sie den Encoder zum Abbrechen oder um zurückzukehren. Drücken Sie die Richtungstasten, um den Cursor zu bewegen oder das Menu zu wechseln. Mit Hilfe des Drehencoders können die Einstellungen bearbeitet werden. Die Änderungen werden damit automatisch gesichert und übernommen, sobald Sie die Menüseite verlassen.

ZURUCKSETZEN AUF WERKSEINSTELLUNGEN: Halten Sie die Taste 0 gedrückt und schalten Sie das Gerät ein.

WIEDERHERSTELLUNG DES WERKSEITIGEN KALIBRIERWERTES: Halten Sie die Taste 1 gedrückt und schalten Sie das Gerät ein.

BOOT-MODUS: Halten Sie ENTER gedrück und schalten Sie das Gerät ein.

4.2 AKKU-LADEMODUS

Nach dem Einschalten werden im Anzeigebereich für batteriebezogene Informationen die externe Temperatur, Kapazität und Energie angezeigt. Insofern ein Ausgangsstrom vorhanden ist, so werden die elektrische Ladung und Energie automatisch akkumuliert und nach dem Abschalten des Gerätes automatisch gelöscht.

Der grüne Pol ist mit dem Pluspol der Batterie verbunden. Der schwarze Pol mit dem Minuspol der Batterie. Nachdem die Batterie korrekt angeschlossen wurde, leuchtet die Batterieladeanzeige rot. Drücken Sie ON/OFF, um den Ladevorgang zu starten. Die Batterieladeanzeige leuchtet nun grün. Insofern der Ausgangsstrom weniger als 10 mA betragen sollte, so wird der Ausgang automatisch abgeschelt. Eine Batterie mit Schutzplatine wird möglicherweise nicht geladen. Die Ladespannung und der Ladestrom sollen den selbst eingestellt werden.

ACHTUNG! Falsche Einstellungen beim Laden, können etwa wie defekte / falsche Akkus zu schweren Schäden führen, es besteht Brand / Explosionsgesfahr. Diese Funktion ist davon Elektrofachkräften vorbehalten, welche selbst sicherstellen können, das die richtigen Einstellungen und Sicherheitsvorkehrungen verwendet werden. Akkus dürfen nicht unbeaufsichtigt geladen werden!

4.3 EINSTELLUNG DER AUSGANGSSPANNUNG / DES AUSGANGSSTROMES

Drücken Sie die I-SET-Taste, um den Ausgangsstromwert einzustellen. Sie konnen den Drehencoder verwenden, um den Ausgangswert direkt einzustellen. Drücken Sie die Richtungstaste, um den Cursor zu bewegen. Naturlich konnen Sie den Wert auch über das Tastenfeld einstellen und ihre Eingabe mit ENTER bestätigten. Sollten Sie einen falschen Wert eingegeben haben, so konnen Sie den Encoder drucken, um ihre Eingabe abzubrechen.

Drücken Sie die Taste V-SET, um die Ausgangsspannung einzustellen. Die Arbeitsweise ist hierbei identisch wie zur Einstellung des Ausgangsstroms.

Drücken Sie die Tasten SHIFT + I-SET oder SHIFT+ V-SET, um die Überstromschutz-/ Überspannungsschutzgrenze einzustellen. Die Arbeitsweise ist identisch wie die Einstellung des Ausgangsstroms.

Die Datengruppe M0 stellt die Standarddatengruppe dar und wird bei jedem Start des Gerätes automatisch geladen. Ändern und speichern Sie die Einstellungen für M0 manuell und ihre gewünschten Einstellungen werden bei jedem Start geladen.

4.4 DATENGRUPPEN-SCHNELLSpeICHERUNG

Drucken Sie die Tasten MEM + Taste 1-9. Sie können so die Ausgangsspannung, den Ausgangsstrom, die Überspannungsschutzgrenze und die Überstromschutzgrenze in der entsprechenden Datengruppe speichern. Bestätigen Sie ihre Eingabe mit ENTER oder brechen Sie ihre Eingabe ab, indem Sie den Encoder drucken. Drucken Sie SHIFT + Taste 1-9, um die gespeicherten Daten schnell aufzurufen. Drucken Sie ENTER zur Bestätigung oder drucken Sie den Encoder zum Abbrechen.

4.5 SPERREN DES TASTENFELDES

Drucken Sie SHIFT+, um das Tastenfeld zu sperren bzw. zu entsperren. Der Status der Tastensperre wird automatisch in der Statusleiste auf dem Display angezeigt:

Tastenfeld gesperrt

Tastenfeld entsperrt

4.6 SYSTEM-EINSTELLUNGEN

Drücken Sie SHIFT + 0 , um das Systemeinstellungenmenu aufzurufen. Mit Hilfe der Richtungstasten kann die gewünschte Einstellung ausgewählten werden. Die aktuelle Auswahr wird bzw rot hinterlegt. Durch einen Druck auf den Encoder kann die Einstellung geändert werden.

CALL OK: Deaktivierung des Datengruppen-Schnellzugriffs. Bei Aktivierung muss die Auswahl einer Datengruppe über ein Bestätigungsfenster zusätzlich bestätigt werden.

CALL OUT: Automatische Ausgangseinschaltung. Bei Aktivierung wird der Ausgang automatisch eingeschaltet, sobald eine Datengruppe ausgewählt wird.

POWERON: Ausgangseinschaltung beim Start. Bei Aktivierung wird der Ausgang automatisch eingeschaltet, sobald das Geräteingeschaltet wird.

BEEPER: Aktivierung/Deaktivierung der Tastentone.

LOGO: Aktivierung/Deaktivierung des Bootlogos beim Startvorgang des Gerätes.

LANGUAGE: Einstellung der Systemsprache. Es werden die Sprachen Deutsch, Englisch, Französisch und vereinfachtes Chinesisch Unterstützung.

BACKLIGHT: Einstellung der Bildschirmhelligkeit in 6 Stufen (0 - 5).

INTERFACE: Einstellung der Kommunikationsschnittstelle. Es stehen die Optionen USB und WiFi zur Verfugung. Für die WiFi-Schnittstelle wird ein zusätzliches Modul benotigt, welches in unseren Geräten nicht integriert ist.

BAUDRATE: Wird das Gerät über die Kommunikationsschnittstelle USB betrieben, so kann aus den folgenden Baudraten gewählt werden: 9600, 19200, 38400, 57600, 115200. Im WiFi-Modus ist die Baudrate auf 115200 festgelegt.

ADDRESS: Die Geräteadresse ist zwischen 001 und 255 frei wahlbar.

TIME: Stellen Sie hier die aktuelle Systemzeit ein.

MEASURE: Aktualisierungsrate der gemessenen Spannung. Sie konnen zwischen niedrig, mittel und hoch wahlen.

4.7 EINSTELLUNG DER STARTSEITE

Drucken Sie SHIFT + 0, um das Systemeinstellungenmenu aufzurufen. Drucken Sie nun die Pfeiltaste nach rechts, um das Einstellungsmenü der Startseite aufzurufen. Drucken Sie ENTER und verwenden Sie dann die Richtungstaste, um den klassischen Stil oder den Kurvenstil einzustellen.

Klassischer Stil: Der klassische Stil ist der Standardstil des Systems und zeigt Spannung, Strom und Leistung in großer Schrift an.

KURVENSTIL: Der Kurvenstil zeigt die Ausgangsspannung, den Strom und die Leistung in einem farblich abgehobenen Kurvenverlauf an. Dabei definiert D die Skala der Ordinate. Mit ENTER kann der automatische Kurvenverlauf gestoppt oder fortgesetzt werden. Mit Hilfe des Encoders konnen die Ordinate der Kurven skaliert werden.

4.8 DATENSPEICHERUNGSEINSTELLUNGEN

Drücken Sie SHIFT + 0, um das SystemeinstellungensmENU aufzurufen. Drücken Sie nun zwei Mal die Pfeiltaste nach rechts, um das EinstellungsmENU für die Daten Speicherung aufzurufen. Wahlen Sie mit den Richtungstasten die gewünschte Datengruppe aus.

I-SET: Einstellen des Speicherausgangsstromes

V-SET: Einstellen der Speicherausgangsspannung

SHIFT + I-SET: Einstellen der Speicherüberstromschutzgrenze

SHIFT + V-SET: Einstellen der Speicherüberspannungsschutzgrenze

4.9 SYSTEMINFORMATIONEN

Öffnen Sie das Systemeinstellungenmenu (SHIFT + 0) und drücken Sie drei Mal die Pfeiltaste nach rechts, um das Systeminformationsmenu aufzurufen. Hier werden Ohnen die Modellnummer, die Seriennummer, die aktuelle Firmwareversion, sowie die aktuelle Systemtemperatur angezeigt.

5.RS485-SCHNITTSTELLE (AUSSCHLIIESLLICH PRO-MODELL)

Das JT-PS1440-C-Pro verfügbar über eine RS-485-Schnittstelle, diealanders robuste Kommunikationsmoglichkeiten bereitstellt. Die Integration dieser Industriestandard-Schnittstelle erweitert die Einsatzgebiete Ihres Netzeils um zuverlssige, storfeste Datenübertragungen und sorgt damit, dass selbst unter widrogen Bedingungen eine konstant hohe Signalqualitat gewährleistet bleibt.

Die RS-485-Schnittstelle erlaubt eine zuverlässige Kommunikation über große Entfernungen - selbst bei Übertragungsstrecken von mehreren hundert Metern bleiben Datenintegrität und Signalstarke weitestgehend erhalten. Dies macht das System ideal für komplexe Konfigurationen, in denen zahlreiche Mess- und Steuerkomponenten eng verzahnt arbeiten müssen. Gerade bei umfangreichem Automatisierungs- und Monitoring-Aufbauten playt die Störfestigkeit eine entscheidende Rolle, um Fehlfunktionen und Datenverluste zu vermeiden.

Der mitgelieferte Stecker sorgt bzw. für eine sichere und dauerhafte Verbindung. Er ist passgenau gefertigt und gewährleistet einen festen Sitz ohne Wackelkontakte, selbst bei Vibrationen oder wechselnden Umgebungsbedingungen. Dadurch steigert sich die allgemeine Betriebssicherheit ihrer Laborausrüstung merklich, und Sie profitieren von einer optimierten Leistung sowie einem reibungslosen Ablauf in allen anspruchsvollen Test- und Automationsszenarien.

6. PC-SOFTWARE

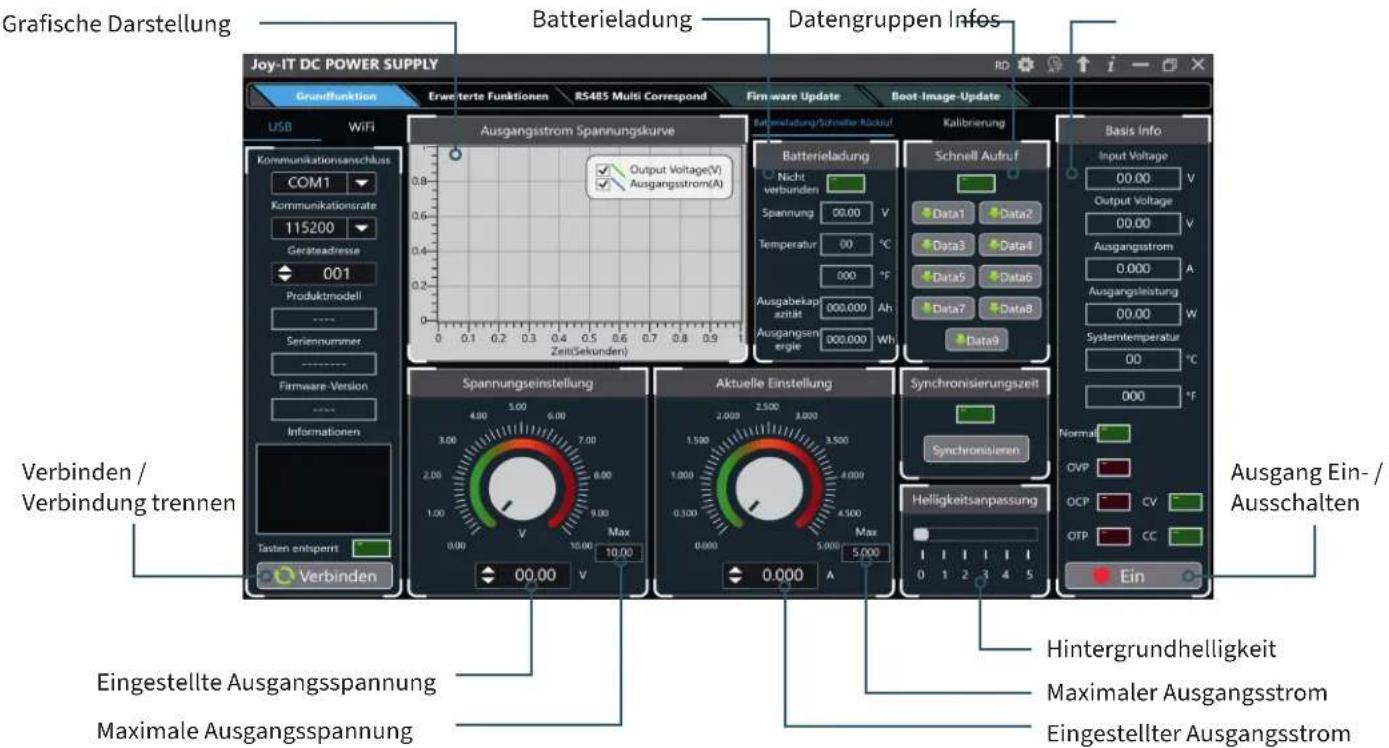

6.1 ÜBERSICHT

Um das Labornetzgerät per Software steuern zu konnen, mussen Sie zunachst die Treiber und die Software herunterlagen und installieren.
These finden Sie im Downloadbereich der Produktseite Ihres Netzgerates unter: https://joy-it.net/products.

Nach dem Sie die Installationen durchgefuhrt haben, konnen Sie Ihr Gerät per USB mit Ihr Computer verbinden.

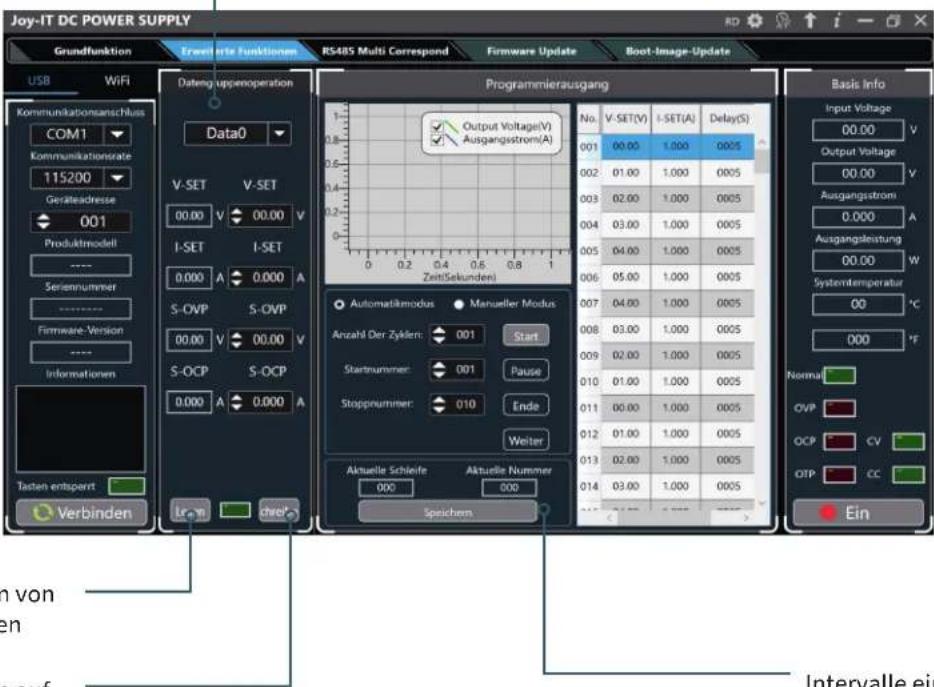

GRUNDFUNKTIONEN:

ERWEITERTE FUNKTIONEN:

Datengruppenauswahl

Datengruppen von

Netzgerat lessen

Datengruppen auf

Netzgerat schreiben

Intervalle einstellen

7. KONFORMITÄTSERKLÄRUNG

HERSTELLER/INVERKEHRBRINGER:SIMAC Electronics GmbH

Pascalstr. 8

47506 Neukirchen-Vluyn

ARTIKELBEZICHNUNG: JT-PS1440-C

BESCHREIBUNG: Labornetzteil

VERWENDUNGSZWECK: Einsatz im Office/Privathaushalten

Erklart, dass das Produkt bei bestimmungsgemäß Verwendung in Übereinstimmung mit den grundlegenden Anforderungen der folgenden Richtlinien befindet:

RICHTLINIEN: 2014/53/EU (RED), 2014/35/EU (LVD) &2011/65/EU (Rohs)

NORMEN:

EN55032:2015

EN55035:2017

EN61000-3-2:2019

EN61000-3-3:2013

EN62368-1:2014+A11:2017

EN300 328 V.2.1.1:2016 EN301 489-1 V2.2.0:2017

EN301489-17 V3.2.0:2017 EN62479:2010

EN60950-1: 2006+A11: 2009+A1: 2010+A12: 2011+A2:2013

FREQUENZBEREICH: 2412-2472

ÜBERTRAGUNGSART / KATEGORIE: IEEE802.11 b/g/n

MAX.SENDELEISTUNG (EIRP): 12.86 dBm

DATUM NAME DES VERANTWORTLICHEN

10.08.2020 Xu Lu

Mhz

STELLUNG IM BETRIEB

Geschäftsführer

8. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

These durchgestrichene Mulltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmull gehären. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von thisem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer konnen Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte, bei denen keine äußerten Abmessungen länger als 25 cm sind, können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszteiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden konnen. Hierzu wenden Sie sichitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerätitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzem mogchen kontaktieren Sie uns, wir halten Ihnen dann eine geeignete Verpackung sukommen.

9. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen, stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-MAIL: [e-mail]

TICKET-SYSTEM: http://support.joy-it.net

TELEFON: [phone] - 50
