1. ALLGEMEINE INFORMATIONEN

Lieber Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

Das JT-PS1440-C ist ein Labornetzgerät, welches in verschiedenen Betriebsarten (z. B. Konstantstrom- oder Konstantspannungsbetrieb) genutzt werden kann. Durch das Tastenfeld, sowie den Druck- und Drehencoder, gestaltet sich die Bedienung des Netzgerätes besonders komfortabel. Zusätzlich können mit Hilfe des Tastenfeldes bis zu neun Einstellungen gespeichert und geladen werden. Das hochauflösende 2,4" Farbdisplay stellt alle wichtigen Informationen übersichtlich dar. Die USB-Schnittstelle und eine optionale WiFi-Schnittstelle ermöglichen das Gerät über den PC oder mit einer App von mobilen Geräten aus zu betreiben.

ACHTUNG! Schließen Sie keine induktiven Lasten an das Gerät an. Wenn Sie dennoch induktive Lasten anschließen möchten, müssen Sie das Labornetzgerät vor rückfließenden Strömen schützen. Andernfalls können Schäden am Gerät nicht ausgeschlossen werden.

1. TECHNISCHE SPEZIFIKATIONEN

SPEZIFIKATION JT-PS1440-C
Display	2,4" LCD Farbdisplay
Eingangsspannungsbereich	230 V AC
Ausgangsspannungsbereich	0 - 60 V DC
Ausgangsstrom	0 -24 A
Ausgangsleistung	0 - 1440 W
Eingangsspannungsgenauigkeit	± 1 % + 5 Ziffern
Ausgangsspannungsgenauigkeit	± 0,3 % + 3 Ziffern
Ausgangsstromgenauigkeit	± 0,5 % + 5 Ziffern
Batteriespannungsmessgenauigkeit	± 0,5 % + 3 Ziffern
Eingangsspannungsmessauflösung	0,01 V
Ausgangsspannungsmessauflösung	0.01 V
Strommessafluösung	0.01 A
Batteriespannungsmessauflösung	0,01 V
Antwortzeit im Konstantspannungsmodus	2ms @ 0,1 - 5 A
Lastregulation im Konstantspannungsmodus	± 0,1 % + 2 Ziffern
Lastregulation im Konstantstrommodus	± 0,1 % + 3 Ziffern
Messbereich elektrische Ladung	0 - 9999,99 Ah
Messbereich Energie	0 - 9999,99 Wh
Statistische Fehler bei elektr. Ladung & Energie	± 2 %
Ausgabewelligkeit	100 mV VPP
Sensortemperatur Erkennungsbereich	-10 - 100 °C / 0 - 200 °F
Sensortemperatur Erkennungsgenauigkeit	± 3 °C / ± 6 °F
Arbeitsmodus	Step-Down Betrieb
Bildschirmhelligkeitseinstellung	Stufe 0 - 5, insgesamt 6 Stufen
Zulässige Arbeitstemperatur	-10 - 40 °C

3. GERÄTEÜBERSICHT

In diesem Kapitel erläutern wir Ihnen die verschiedenen Bedienelemente des Gerätes, damit Sie sich mit dem Betrieb des Labornetzgerätes vertraut machen können und ein sicherer Betrieb gewährleistet ist.

VORDERSEITE:

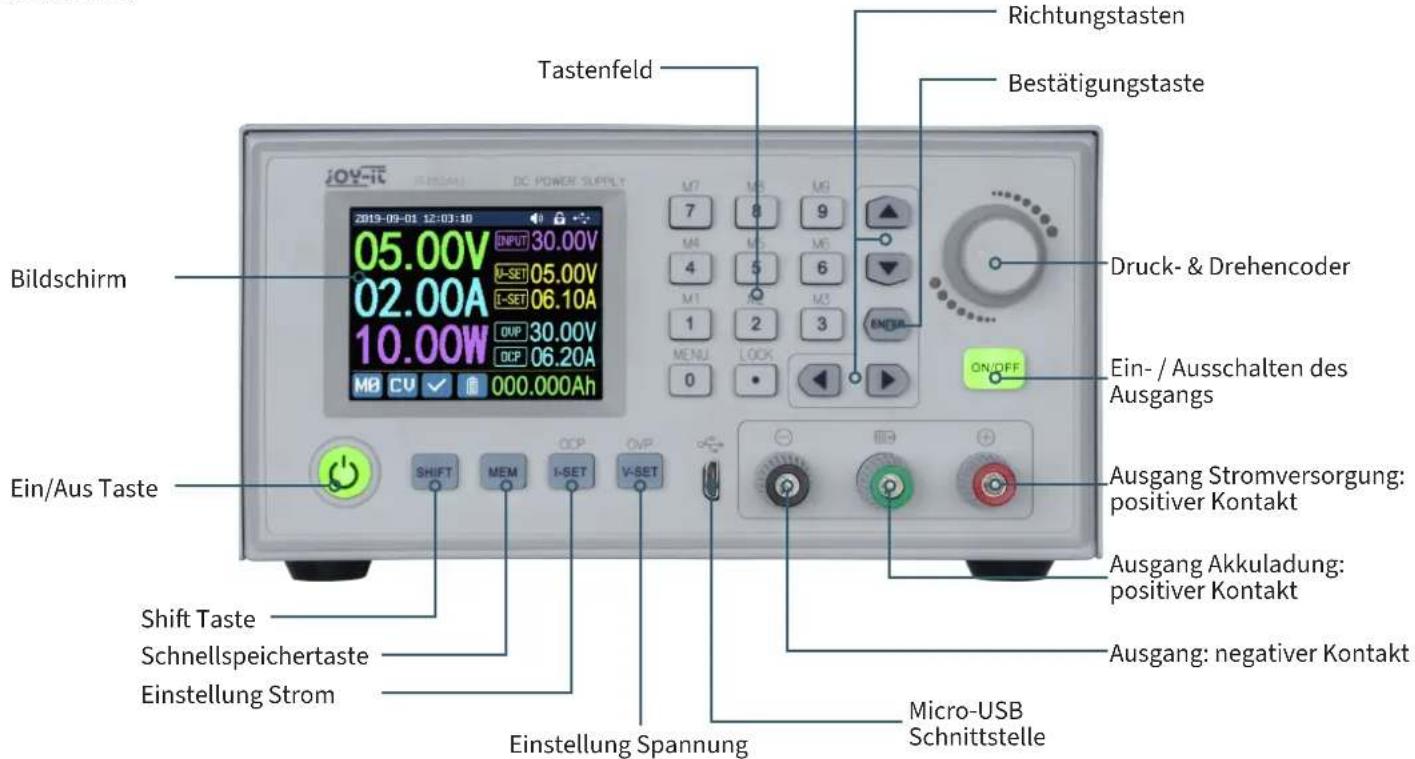

Tastenfeld Bildschirm Ein/Aus Taste Shift Taste Schnellspeichertaste Einstellung Strom Einstellung Spannung Micro-USB Schnittstelle Richtungstasten Bestätigungstaste Druck- & Drehencoder Ein-/Ausschalten des Ausgangs Ausgang Stromversorgung: positiver Kontakt Ausgang Akkuladung: positiver Kontakt Ausgang: negativer Kontakt

RÜCKSEITE:

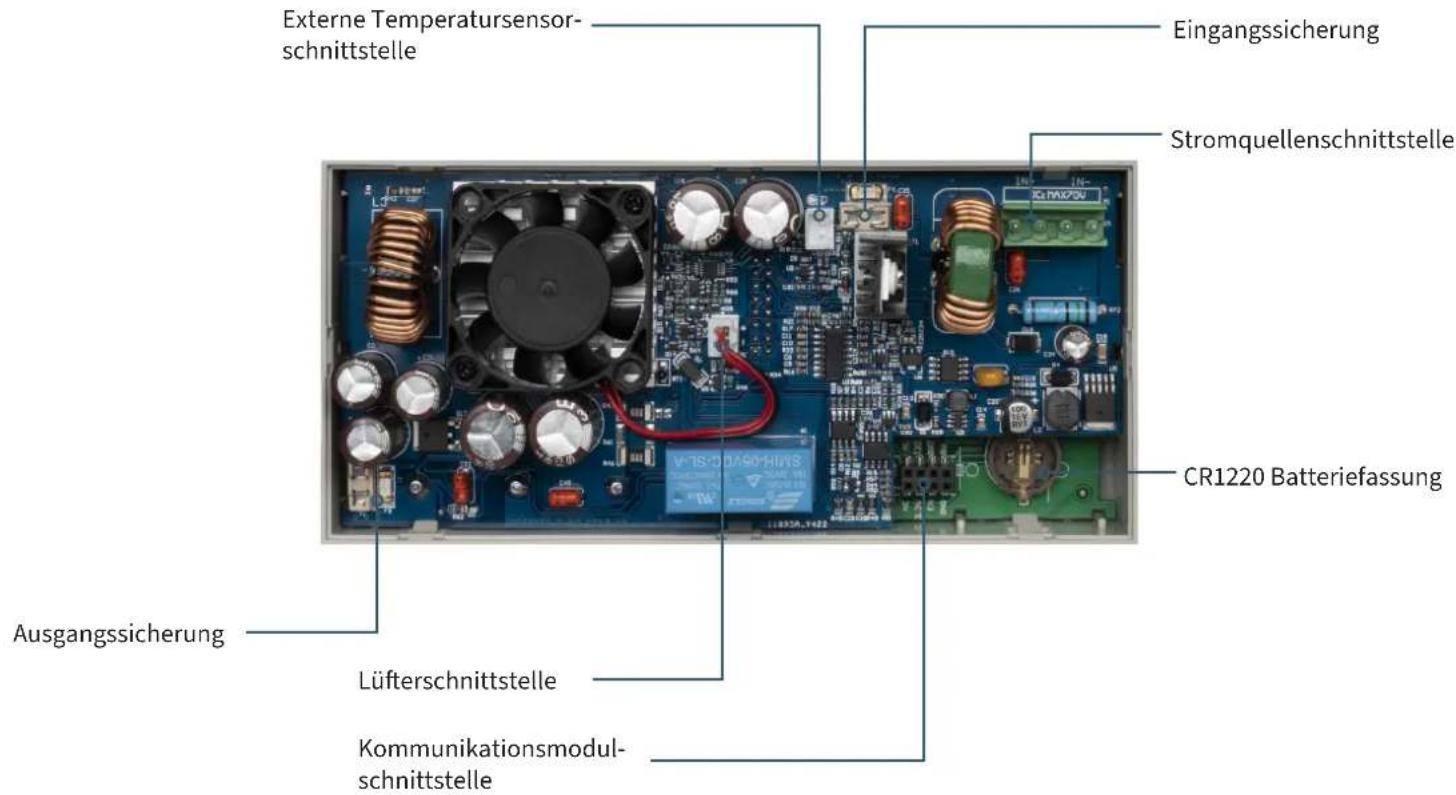

Externe Temperatursensor- schnittstelle Eingangssicherung Stromquellenschnittstelle CR1220 Batteriefassung Ausgangssicherung Lüfterschnittstelle Kommunikationsmodul- schnittstelle

ACHTUNG! Dieses Gerät darf ausschließlich von einer qualifizierten Elektrofachkraft geöffnet werden, die selbst die notwendigen Schutzmaßnahmen trifft. Bauteile im inneren stehen unter Spannung, es besteht Gefahr durch Stromschlag, welcher zu schweren Verletzungen und zum Tode führen kann. Bauteile im inneren speichern Energie, die Gefährdung besteht auch bei gezogenem Netzstecker! Wir übernehmen keine Haftung für Schäden, die durch das Öffnen des Gerätes entstehen. Bitte wenden Sie sich an uns oder einen autorisierten Servicepartner, falls Wartungsarbeiten erforderlich

GEHÄUSERÜCKSEITE:

ACHTUNG! Bitte beachten Sie, dass die Lüftungsöffnungen des Gehäuses unter keinen Umständen abgedeckt werden sollten.

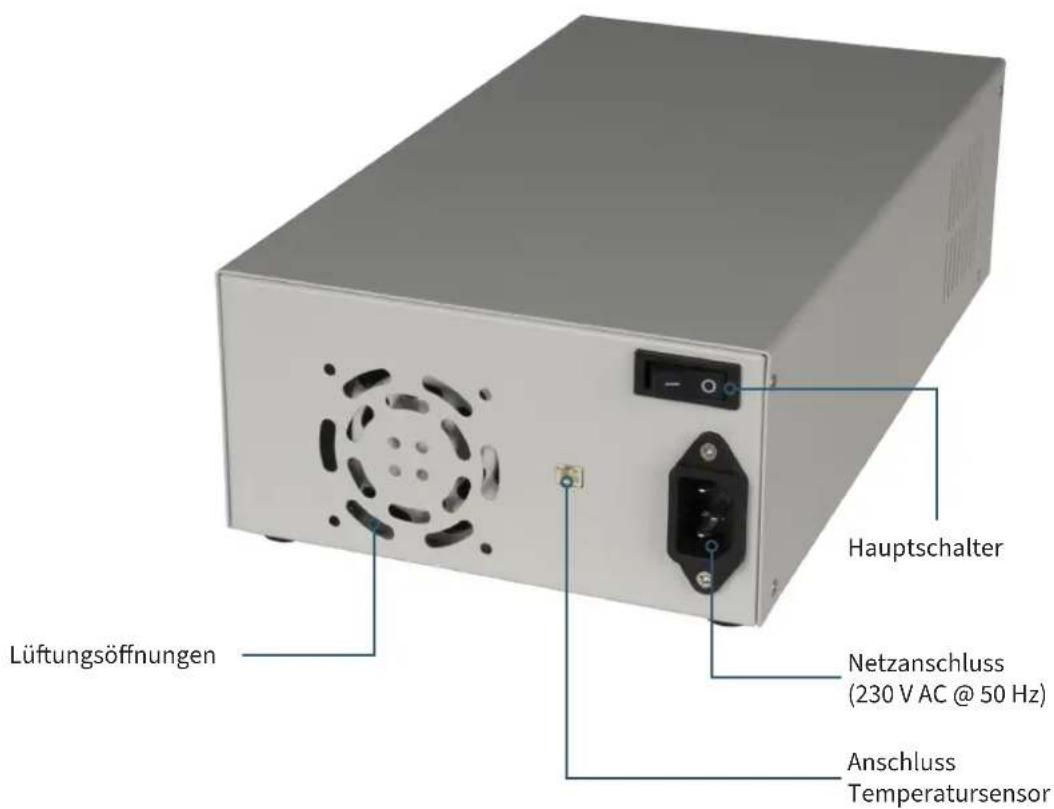

Hauptschalter Netzanschluss (230 V AC @ 50 Hz) Anschluss Temperatursensor Lüftungsöffnungen

BILDSCHIRM:

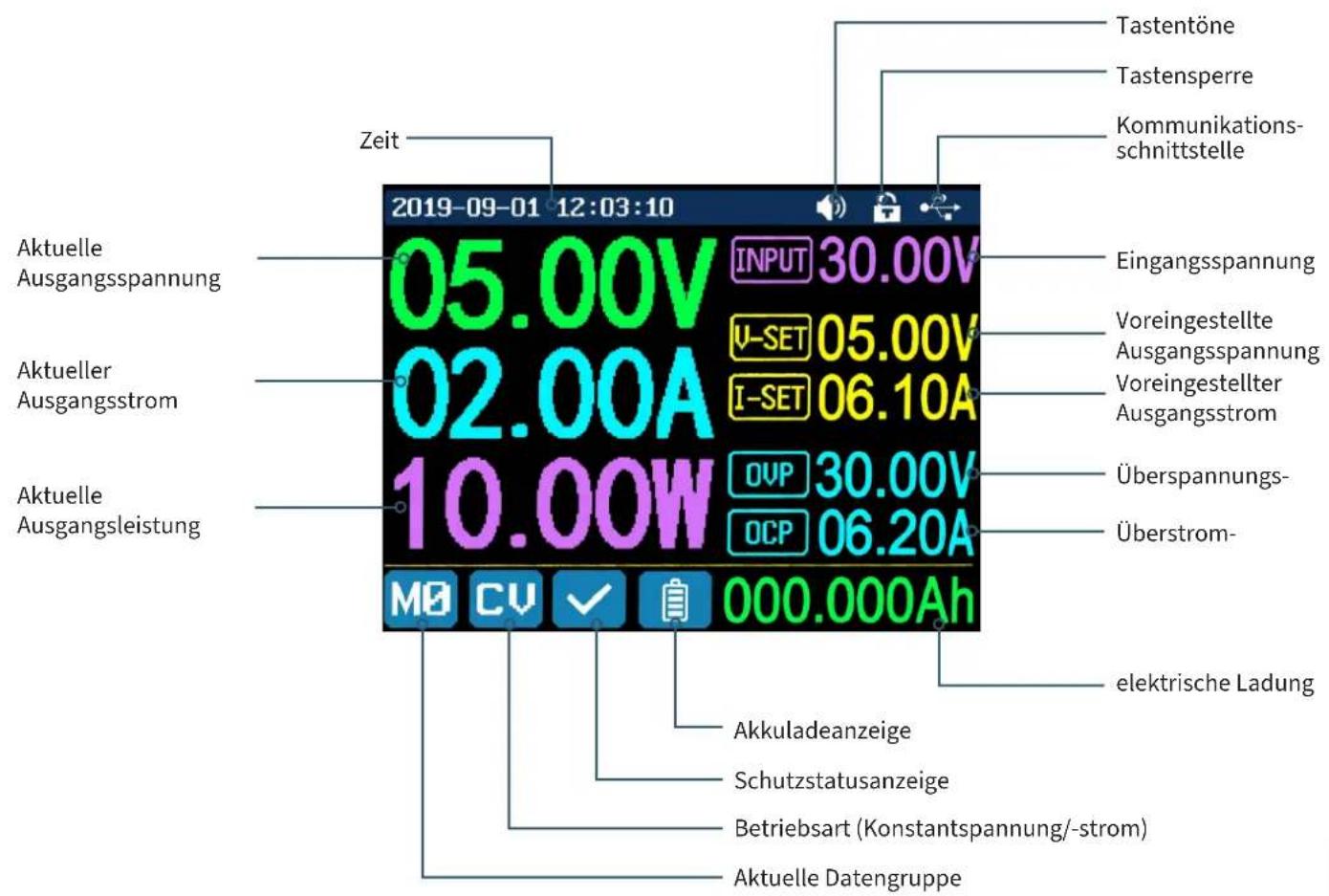

Zeit 2019-09-01 12:03:10 Tastentöne Tastensperre Kommunikations- schnittstelle Aktuelle Ausgangsspannung 05.00V INPUT 30.00V Eingangsspannung Aktueller Ausgangsstrom 02.00A U-SET 05.00V Voreingestellte Ausgangsspannung Voreingestellter Ausgangsstrom Aktuelle Ausgangsleistung 10.00W OVP 30.00V Überspannungs- Überstrom- MØ CV ✓ 000.000Ah elektrische Ladung Aktuladeanzeige Schutzstatusanzeige Betriebsart (Konstantspannung/-strom) Aktuelle Datengruppe

4. EINSTELLUNGSMENÜ

4.1 BEDIENUNG

Drücken Sie SHIFT + 0, um das Systemeinstellungsmenü aufzurufen. Im Menübetrieb ist das Symbol in Rot oder der Cursor das aktuell ausgewählte Menü. Das Symbol in Blau stellt das nicht ausgewählte Menü dar. Drücken Sie ENTER zur Bestätigung. Drücken Sie den Encoder zum Abbrechen oder um zurückzukehren. Drücken Sie die Richtungstasten, um den Cursor zu bewegen oder das Menü zu wechseln. Mit Hilfe des Drehencoders können die Einstellungen bearbeitet werden. Die Änderungen werden dabei automatisch gesichert und übernommen, sobald Sie die Menüseite verlassen.

ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN: Halten Sie die Taste 0 gedrückt und schalten Sie das Gerät ein.

WIEDERHERSTELLUNG DES WERKSEITIGEN KALIBRIERWERTES: Halten Sie die Taste 1 gedrückt und schalten Sie das Gerät ein.

BOOT-MODUS: Halten Sie ENTER gedrückt und schalten Sie das Gerät ein.

4.2 AKKU-LADEMODUS

Nach dem Einschalten werden im Anzeigebereich für batteriebezogene Informationen die externe Temperatur, Kapazität und Energie angezeigt. Insofern ein Ausgangsstrom vorhanden ist, so werden die elektrische Ladung und Energie automatisch akkumuliert und nach dem Abschalten des Gerätes automatisch gelöscht.

Der grüne Pol ist mit dem Pluspol der Batterie verbunden. Der schwarze Pol mit dem Minuspol der Batterie. Nachdem die Batterie korrekt angeschlossen wurde, leuchtet die Batterieladeanzeige rot. Drücken Sie ON/OFF, um den Ladevorgang zu starten. Die Batterieladeanzeige leuchtet nun grün. Insofern der Ausgangsstrom weniger als 10 mA betragen sollte, so wird der Ausgang automatisch abgeschaltet. Eine Batterie mit Schutzplatine wird möglicherweise nicht geladen. Die Ladespannung und der Ladestrom sollten selbst eingestellt werden.

ACHTUNG! Falsche Einstellungen beim Laden, können ebenso wie defekte / falsche Akkus zu schweren Schäden führen, es besteht Brand / Explosionsgefahr. Diese Funktion ist daher Elektrofachkräften vorbehalten, welche selbst sicherstellen können, das die richtigen Einstellungen und Sicherheitsvorkehrungen verwendet werden. Akkus dürfen nicht unbeaufsichtigt geladen werden!

4.3 EINSTELLUNG DER AUSGANGSSPANNUNG / DES AUSGANGSSTROMES

Store current setting data 05 2.0 10 ✓ M1 ✗ 200A M8 CU ✓ 000.000Ah

05.00V I-SET 6.100A DUP 30.00V OCP 6.200A M3 X 200A 000.000Ah

Drücken Sie die I-SET-Taste, um den Ausgangsstromwert einzustellen. Sie können den Drehencoder verwenden, um den Ausgangswert direkt einzustellen. Drücken Sie die Richtungstaste, um den Cursor zu bewegen. Natürlich können Sie den Wert auch über das Tastenfeld einstellen und Ihre Eingabe mit ENTER bestätigen. Sollten Sie einen falschen Wert eingegeben haben, so können Sie den Encoder drücken, um Ihre Eingabe abzubrechen.

Drücken Sie die Taste V-SET, um die Ausgangsspannung einzustellen. Die Arbeitsweise ist hierbei identisch wie zur Einstellung des Ausgangsstroms.

Drücken Sie die Tasten SHIFT + I-SET oder SHIFT+ V-SET, um die Überstromschutz-/Überspannungsschutzgrenze einzustellen. Die Arbeitsweise ist identisch wie die Einstellung des Ausgangsstroms.

Die Datengruppe M0 stellt die Standarddatengruppe dar und wird bei jedem Start des Gerätes automatisch geladen. Ändern und speichern Sie die Einstellungen für M0 manuell und Ihre gewünschten Einstellungen werden bei jedem Start geladen.

4.4 DATENGRUPPEN-SCHNELLSPEICHERUNG

Drücken Sie die Tasten MEM + Taste 1-9. Sie können so die Ausgangsspannung, den Ausgangsstrom, die Überspannungsschutzgrenze und die Überstromschutzgrenze in der entsprechenden Datengruppe speichern. Bestätigen Sie Ihre Eingabe mit ENTER oder brechen Sie Ihre Eingabe ab, indem Sie den Encoder drücken. Drücken Sie SHIFT + Taste 1-9, um die gespeicherten Daten schnell aufzurufen. Drücken Sie ENTER zur Bestätigung oder drücken Sie den Encoder zum Abbrechen.

4.5 SPERREN DES TASTENFELDES

Drücken Sie SHIFT+ . , um das Tastenfeld zu sperren bzw. zu entsperren. Der Status der Tastensperre wird automatisch in der Statusleiste auf dem Display angezeigt:

Tastenfeld gesperrt

Tastenfeld entsperrt

4.6 SYSTEM-EINSTELLUNGEN

2019-10-11 12:03:10 Call Ok Interface WiFi Call Out Baudrate115200 Power On Address 001 Beeper Date 2019-10-11 Logo Time12:03:10 Language EN Measure Low Backlight 4

Drücken Sie SHIFT + 0, um das Systemeinstellungsmenü aufzurufen. Mit Hilfe der Richtungstasten kann die gewünschte Einstellung ausgewählt werden. Die aktuelle Auswahl wird dabei rot hinterlegt. Durch einen Druck auf den Encoder kann die Einstellung geändert werden.

CALL OK: Deaktivierung des Datengruppen-Schnellzugriffs. Bei Aktivierung muss die Auswahl einer Datengruppe über ein Bestätigungs-fenster zusätzlich bestätigt werden.

CALL OUT: Automatische Ausgangseinschaltung. Bei Aktivierung wird der Ausgang automatisch eingeschaltet, sobald eine Datengruppe ausgewählt wird.

POWER ON: Ausgangseinschaltung beim Start. Bei Aktivierung wird der Ausgang automatisch eingeschaltet, sobald das Gerät eingeschaltet wird.

BEEPER: Aktivierung/Deaktivierung der Tastentöne.

LOGO: Aktivierung/Deaktivierung des Bootlogos beim Startvorgang des Gerätes.

LANGUAGE: Einstellung der Systemsprache. Es werden die Sprachen Deutsch, Englisch, Französisch und vereinfachtes Chinesisch unterstützt.

BACKLIGHT: Einstellung der Bildschirmhelligkeit in 6 Stufen (0 - 5).

INTERFACE: Einstellung der Kommunikationsschnittstelle. Es stehen die Optionen USB und WiFi zur Verfügung. Für die WiFi-Schnittstelle wird ein zusätzliches Modul benötigt, welches in unseren Geräten nicht integriert ist.

BAUDRATE: Wird das Gerät über die Kommunikationsschnittstelle USB betrieben, so kann aus den folgenden Baudraten gewählt werden: 9600, 19200, 38400, 57600, 115200. Im WiFi-Modus ist die Baudrate auf 115200 festgelegt.

ADDRESS: Die Geräteadresse ist zwischen 001 und 255 frei wählbar.

TIME: Stellen Sie hier die aktuelle Systemzeit ein.

MEASURE: Aktualisierungsrate der gemessenen Spannung. Sie können zwischen niedrig, mittel und hoch wählen.

4.7 EINSTELLUNG DER STARTSEITE

2019-10-11 12:03:10 U-OUT INPUT I-OUT I-SET POWER DVP UP-SET I-SET B-OUT I-OUT P-OUT

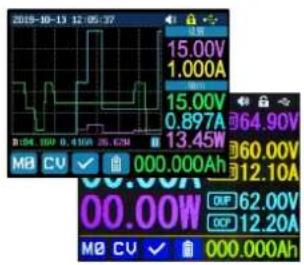

2019-10-13 12:05:37 15.00V 1.000A 15.00V 0.897A 13.45W 64.90V 60.00V 12.10A 00.00W 62.00V 12.20A MB CV 000.000Ah 00.00W OP 62.00V OCF 12.20A MB CV 000.000Ah

Drücken Sie SHIFT + 0, um das Systemeinstellungsmenü aufzurufen. Drücken Sie nun die Pfeiltaste nach rechts, um das Einstellungsmenü der Startseite aufzurufen. Drücken Sie ENTER und verwenden Sie dann die Richtungstaste, um den klassischen Stil oder den Kurvenstil einzustellen.

KLASSISCHER STIL: Der klassische Stil ist der Standardstil des Systems und zeigt Spannung, Strom und Leistung in großer Schrift an.

KURVENSTIL: Der Kurvenstil zeigt die Ausgangsspannung, den Strom und die Leistung in einem farblich abgehobenen Kurvenverlauf an. Dabei definiert D die Skala der Ordinate. Mit ENTER kann der automatische Kurvenverlauf gestoppt oder fortgesetzt werden. Mit Hilfe des Encoders können die Ordinate der Kurven skaliert werden.

4.8 DATENSPEICHERUNGSEINSTELLUNGEN

2019-10-11 12:03:10 M8 U-SET 05.00V M5 M1 I-SET 6.100A M6 M2 OVP 30.00V M7 M3 DCP 6.200A M8 M4 M9

Drücken Sie SHIFT + 0, um das Systemeinstellungsmenü aufzurufen. Drücken Sie nun zwei Mal die Pfeiltaste nach rechts, um das Einstellungsmenü für die Datenspeicherung aufzurufen. Wählen Sie mit den Richtungstasten die gewünschte Datengruppe aus.

I-SET: Einstellen des Speicherausgangsstromes

V-SET: Einstellen der Speicherausgangsspannung

SHIFT + I-SET: Einstellen der Speicherüberstromschutzgrenze

SHIFT + V-SET: Einstellen der Speicherüberspannungsschutzgrenze

4.9 SYSTEMINFORMATIONEN

2019-10-11 12:03:10 Product Model: RD6006 Product SN: 00000011 Firmware : V1.24 Temperature : 27°C 081°F

Öffnen Sie das Systemeinstellungsmenü (SHIFT + 0) und drücken Sie drei Mal die Pfeiltaste nach rechts, um das Systeminformationsmenü aufzurufen. Hier werden Ihnen die Modellnummer, die Seriennummer, die aktuelle Firmwareversion, sowie die aktuelle Systemtemperatur angezeigt.

5. PC-SOFTWARE

5.1 ÜBERSICHT

Um das Labornetzgerät per Software steuern zu können, müssen Sie zunächst die Treiber und die Software herunterladen und installieren. Diese finden Sie im Downloadbereich der Produktseite Ihres Netzgerätes unter: https://joy-it.net/products.

Nachdem Sie die Installationen durchgeführt haben, können Sie Ihr Gerät per USB mit Ihrem Computer verbinden.

GRUNDFUNKTIONEN:

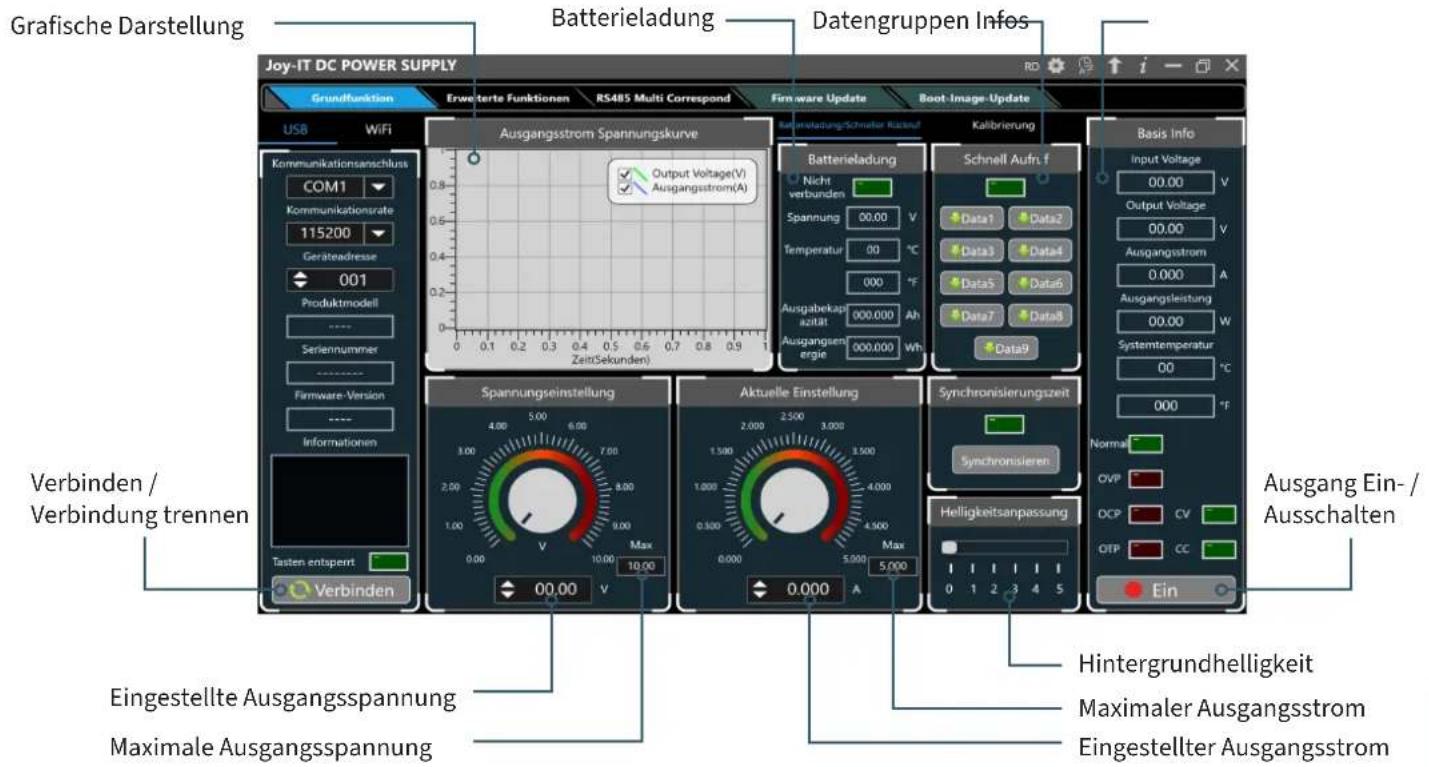

Grafische Darstellung Joy-IT DC POWER SUPPLY Grundfunktion Erweiterte Funktionen RS485 Multi Correspond Batterieladung Datengruppen Infos USB WiFi Kommunikationsanschluss COM1 Kommunikationsrate 115200 Geräteadresse 001 Produktmodell - Seriennummer - Firmware-Version - Informationen Verbinden / Verbindung trennen Tasten entsperrt Verbinden Ausgangsstrom Spannungskurve Output Voltage(V) Ausgangsstrom(A) Batterieladung/Schneller Rücklauf Kalibrierung Schnell Aufn. f Nicht verbunden Spannung 00,00 V Temperatur 00 °C Ausgabekap azität 000,000 Ah Ausgangsenergie 000,000 Wh Spannungseinstellung 4,00 5,00 6,00 7,00 3,00 4,00 5,00 6,00 7,00 2,00 3,00 4,00 5,00 6,00 7,00 1,00 2,00 3,00 4,00 5,00 6,00 7,00 Max 10,00 Max 15,00 Max 25,00 Max 35,00 Max 45,00 Max 55,00 Max 65,00 Max 75,00 Max 85,00 Max 95,00 Max 105,00 Max 115,00 Max 125,00 Max 135,00 Max 145,00 Max 155,00 Max 165,00 Max 175,00 Max 185,00 Max 195,00 Max 205,00 Max 215,00 Max 225,00 Max 235,00 Max 245,00 Max 255,00 Max 265,00 Max 275,00 Max 285,00 Max 295,00 Max 305,00 Max 315,00 Max 325,00 Max 335,00 Max 345,00 Max 355,00 Max 365,00 Max 375,00 Max 385,00 Max 395,00 Max 405,00 Max 415,00 Max 425,00 Max 435,00 Max 445,00 Max 455,00 Max 465,00 Max 475,00 Max 485,00 Max 495,00 Max 505,00 Max 515,00 Max 525,00 Max 535,00 Max 545,00 Max 555,00 Max 565,00 Max 575,00 Max 585,00 Max 595,00 Max 605,00 Max 615,00 Max 625,00 Max 635,00 Max 645,00 Max 655,00 Max 665,00 Max 675,00 Max 685,00 Max 695,00 Max 705,00 Max 715,00 Max 725,00 Max 735,00 Max 745,00 Max 755,00 Max 765,00 Max 775,00 Max 785,0RD Ausgangsstrom Spannungskurve Batterieladung/Schneller Rücklauf Kalibrierung Schnell Aufn. f Data1 Data2 Data3 Data4 Data5 Data6 Data7 Data8 Data9Batterieladung Nicht verbunden Spannung 18.8% Temperature 18.8% Ausgabekap azität: -1.8% Ausgangsenergie: -1.8% Wt: -1.8% Ahangsleistung: -1.8% Systemtemperatur: -1.8% Systemtemperatur: -1.8% Systemtemperatur: -1.8% Systemtemperatur: -1.8% Systemtemperatur: -1.8% Systemtemperatur: -1.8% Systemtemperatur: -1.8% Systemtemperatur: -1.8% Systemtemperatur: -1.8% Systemtemperatur: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperator: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperator: -1.8% Systemtemperitor: -1.8% Systemtemperator: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperator: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperator: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperator: -1.8% Systemtemperitor: -1.8% Systemtemperator: -1.8% Systemtemperator: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperitor: -1.8% Systemtemperior: Normal: CVP: OCP: CV: OTP: CC: Ein Hintergrundhelligkeit Maximaler Ausgangsstrom Eingestellter Ausgangsstrom

ERWEITERTE FUNKTIONEN:

Datengruppenauswahl

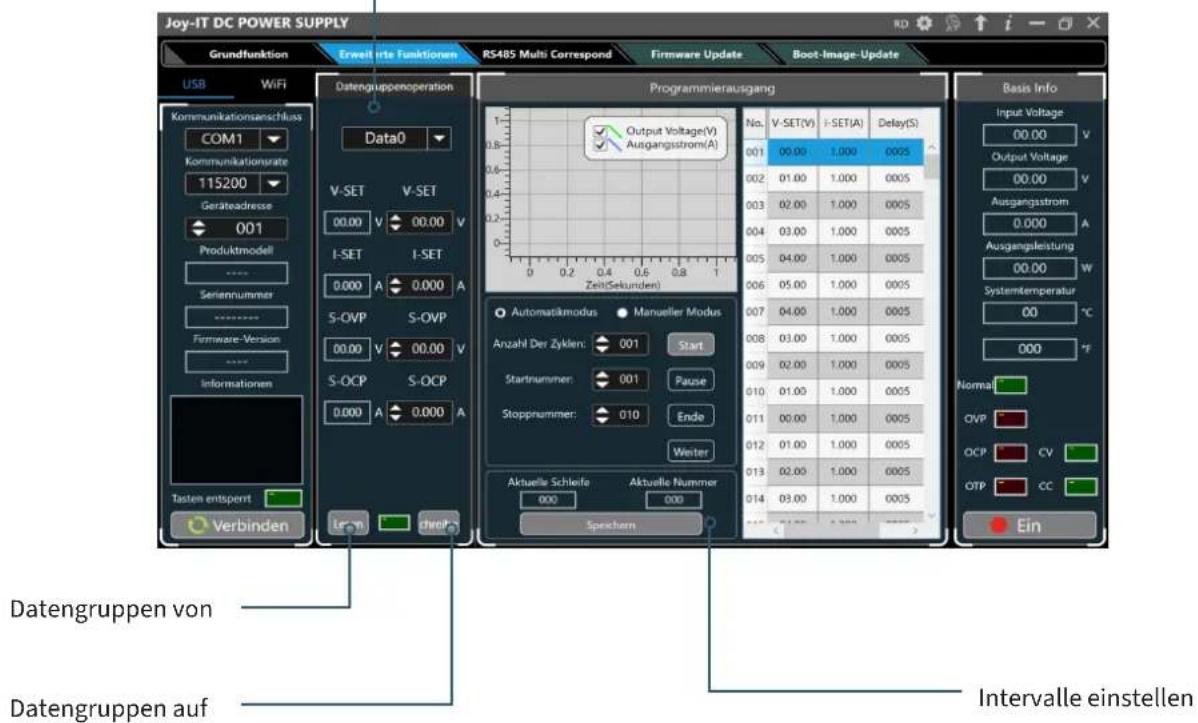

Joy-IT DC POWER SUPPLY Grundfunktion Erweite Fuktionen RS485 Multi Correspond Firmware Update Boot-Image-Update USB WiFi Kommunikationschluss COM1 Kommunikationsrate 115200 Geräteadresse 001 Produktmodell ... Seriannnummer ... Firmware-Version ... Informationen Tasten entsperrt Verbinden Datengruppenoperation Data0 V-SET V-SET 0.00.00 V 0.00.00 V I-SET I-SET 0.000 A 0.000 A S-OVP S-OVP 0.00.00 V 0.00.00 V S-OCP S-OCP 0.000 A 0.000 A Latengruppen von Datengruppen auf Programmierausgang Output Voltage(V) Ausgangsstrom(A) Zahl(Sekunden) Automatikmodus Manueller Modus Anzahl Der Zyklen: Start Startnummer: 001 Pause Stopnummer: 010 Ende Wenter Aktuelle Schleife Aktuelle Nummer Sprenchem Basis Info Input Voltage 00.00 V Output Voltage 00.00 V Ausgangsstrom 0.000 A Ausgangsleistung 00.00 W Systemtemperatur 00 °C 000 °F Normal OVP OCP CV OTP CC Ein Intervalle einstellen

6. KONFORMITÄTSERKLÄRUNG

HERSTELLER / INVERKEHRBRINGER: SIMAC Electronics GmbH

Pascalstr. 8

47506 Neukirchen-Vluyn

ARTIKELBEZEICHNUNG: JT-PS1440-C

BESCHREIBUNG: Labornetzteil

VERWENDUNGSZWECK: Einsatz im Office / Privathaushalten

Erklärt, dass das Produkt bei bestimmungsgemäßer Verwendung in Übereinstimmung mit den grundlegenden Anforderungen der folgenden Richtlinien befindet:

RICHTLINIEN: 2014/53/EU (RED), 2014/35/EU (LVD) & 2011/65/EU (Rohs)

NORMEN:

EN55032:2015

EN55035:2017

EN61000-3-2:2019

EN61000-3-3:2013

EN62368-1:2014+A11:2017

EN300 328 V.2.1.1:2016 EN301 489-1 V2.2.0:2017

EN301489-17 V3.2.0:2017 EN62479:2010

EN60950-1: 2006+A11: 2009+A1: 2010+A12: 2011+A2:2013

FREQUENZBEREICH: 2412-2472 Mhz

ÜBERTRAGUNGSART / KATEGORIE: IEEE802.11 b/g/n

MAX. SENDELEISTUNG (EIRP): 12.86 dBm

DATUM NAME DES VERANTWORTLICHEN UNTERSCHRIFT STELLUNG IM BETRIEB

10.08.2020

Xu Lu

Geschäftsführer

7. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte, bei denen keine äußeren Abmessungen größer als 25 cm sind, können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

8. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen, stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-MAIL: [e-mail]

TICKET-SYSTEM: http://support.joy-it.net

TELEFON: [phone] - 50 (Mo - Do: 09:00 - 17:00 Uhr, Fr: 09:00 - 14:30 Uhr)
