Type de produit	Carte électronique microcontrôleur
Marque	Joy-It
Modèle	ARD-One-C-MC
Microcontrôleur	ATMega328PB
Tension de fonctionnement	5V (via USB-C)
Dimensions	68 × 53 mm
Masse approximative	20 g
Connectique	USB-C
Entrées/Sorties numériques	16 (dont 6 PWM)
Entrées analogiques	8
Interfaces matérielles	I2C, SPI
Alimentation	Par USB-C (5V)
Programmation	Arduino IDE via MiniCore
Compatibilité	Compatible avec la plupart des bibliothèques Arduino
Température de fonctionnement	0°C à 70°C (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité.
Sécurité	Éviter les courts-circuits et les décharges électrostatiques.
Environnement de développement	Arduino IDE
Nombre de broches	28 (DIP-28)

FOIRE AUX QUESTIONS - ARD-One-C-MC Joy-It

Comment configurer l'IDE Arduino pour la carte ARD-One-C-MC ?

Pour configurer l'IDE, allez dans Fichier > Paramètres et ajoutez l'URL supplémentaire : https://mcudude.github.io/MiniCore/package_MCUDude_MiniCore_index.json. Ensuite, sous Outils > Gestionnaire de cartes, installez MiniCore. Sélectionnez ensuite Outils > Carte > MiniCore > ATmega328 et sous Variante choisissez 328PB.

Quel microcontrôleur est utilisé sur cette carte ?

La carte utilise un microcontrôleur ATMega328PB, offrant plus de broches et d'interfaces que l'ATMega328P standard.

Combien d'entrées/sorties numériques et analogiques possède la carte ?

La carte dispose de 16 entrées/sorties numériques (dont 6 PWM) et 8 entrées analogiques.

Comment brancher la carte à l'ordinateur ?

Connectez la carte à votre ordinateur via le câble USB-C fourni. L'ordinateur devrait reconnaître la carte automatiquement.

Puis-je utiliser des shields Arduino standard avec cette carte ?

Oui, la carte est compatible avec la plupart des shields Arduino grâce à son brochage standard. Vérifiez toutefois la disposition des broches.

Que faire si l'IDE ne reconnaît pas la carte ?

Assurez-vous que le bon port COM est sélectionné sous Outils > Port. Vérifiez aussi que le gestionnaire MiniCore est correctement installé et que la variante 328PB est choisie.

Comment télécharger un programme sur la carte ?

Écrivez ou ouvrez un sketch dans l'IDE Arduino, puis cliquez sur le bouton Upload (flèche droite). L'IDE compile et télécharge le code via USB.

La LED intégrée ne clignote pas avec l'exemple Blink, que vérifier ?

Vérifiez que la carte est bien alimentée, que le port est correct, et que vous avez sélectionné le bon type de carte et la variante 328PB. Essayez de redémarrer l'IDE.

Où trouver des exemples de code pour démarrer ?

Dans l'IDE Arduino, allez dans Fichier > Exemples > 01.Basics pour des exemples simples comme Blink. Vous pouvez aussi trouver des exemples en ligne.

Comment contacter le support Joy-It en cas de problème ?

Vous pouvez envoyer un e-mail à [e-mail], appeler au [phone] - 50 (lun-jeu 9h-17h, ven 9h-14h30), ou utiliser le système de tickets sur https://support.joy-it.net.

MODE D'EMPLOI ARD-One-C-MC Joy-It

nous vous remercions d'avoir acheté notre produit. Dans les pages qui suivevent, nous vous montrons ce dont vousdezestenir compte lors de la mise en service et de l'utilisation de .

Si vous rencontres des problèmes inattendus lors de l'utilisation, n'hésitez pas à nous contacter.

La carte ARD-ONE-C-MC est le microcontrôleur idéal pour les débutants qui souhaitent entre rapidement et facilement dans le monde de la programmation.

Son microcontrôleur ATMega328PB vous offre suffisamment de puissance pourmettre en oeuvre vos idées et vos projets. Il mesure 68× 53mm et, avec 16 entrées/sorties numériques et 8 entrées analogiques, il offre de nombreuses possibités de connexion.

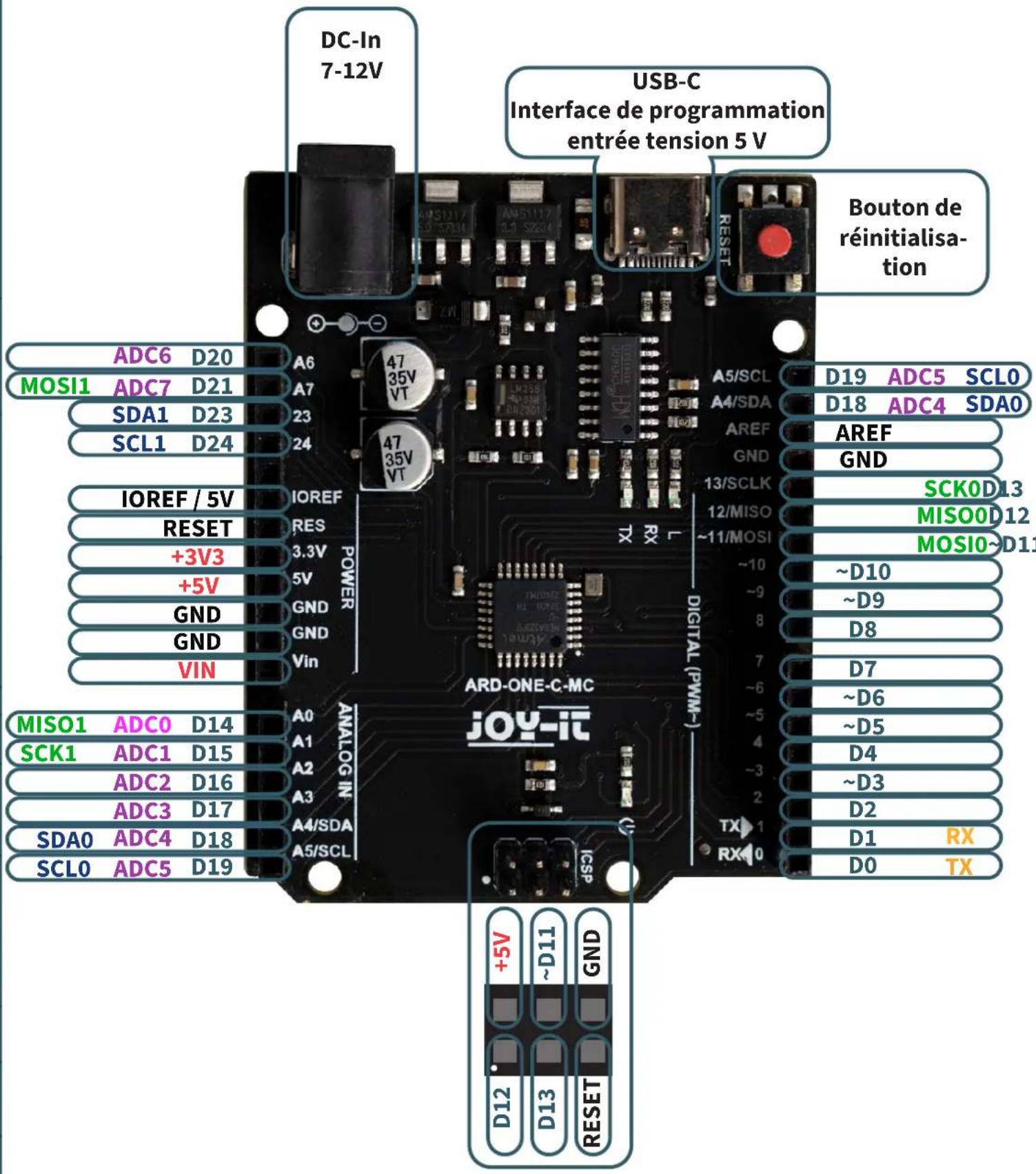

Par rapport à l'ARD_R3DIP, l'ARD-ONE-C-MC dispose de 2 broches numériques et de 2 broches analogiques supplémentaires, ainsi que d'une interface matérielle I2C et SPI en plus de l'interface USB-C. La carte peut également être programmée via l'IDE Arduino et est compatible avec la plupart des bibliothèques Arduino.

Attention! Ce guide a été traduit automatiquement.

3. CONFIGURATION DU LOGICIEL

L'IDE Arduino est généralement utilisé pour programmer la carte.

You pouvez les télécharger ici :

https://www.arduino.cc/en/software

Une fois que vous avez telécharge et installé le logiciel, vous pouze le démarrer.

Avant de pouvoir charger une esquisse, vous devez effectuer quelques réglages sur pour la carte.

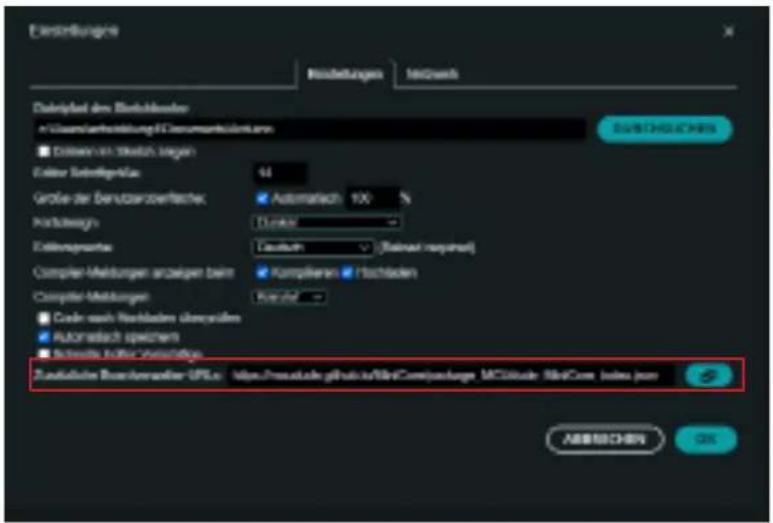

Ajoutez d'abord l'URL supplémentaire de l'administrateur du forum sous Fichier Paramètres:

https://mcudude.github.io/MiniCore/package_MCUDude_MiniCore_index.json

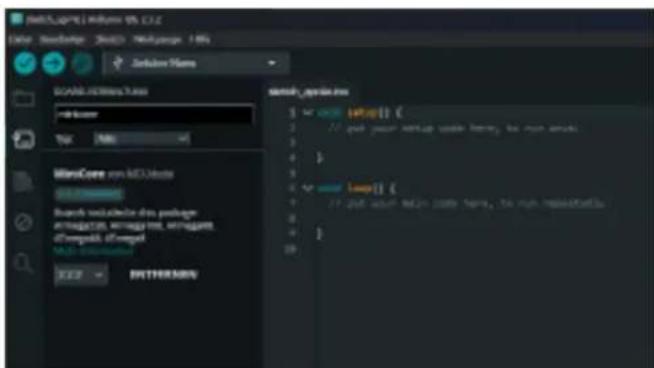

Vous pouvez maintainant rechercher minicore sous Tools Board Board management... et installer le gestionnaire de cartes MiniCore depuis MCU-Dude.

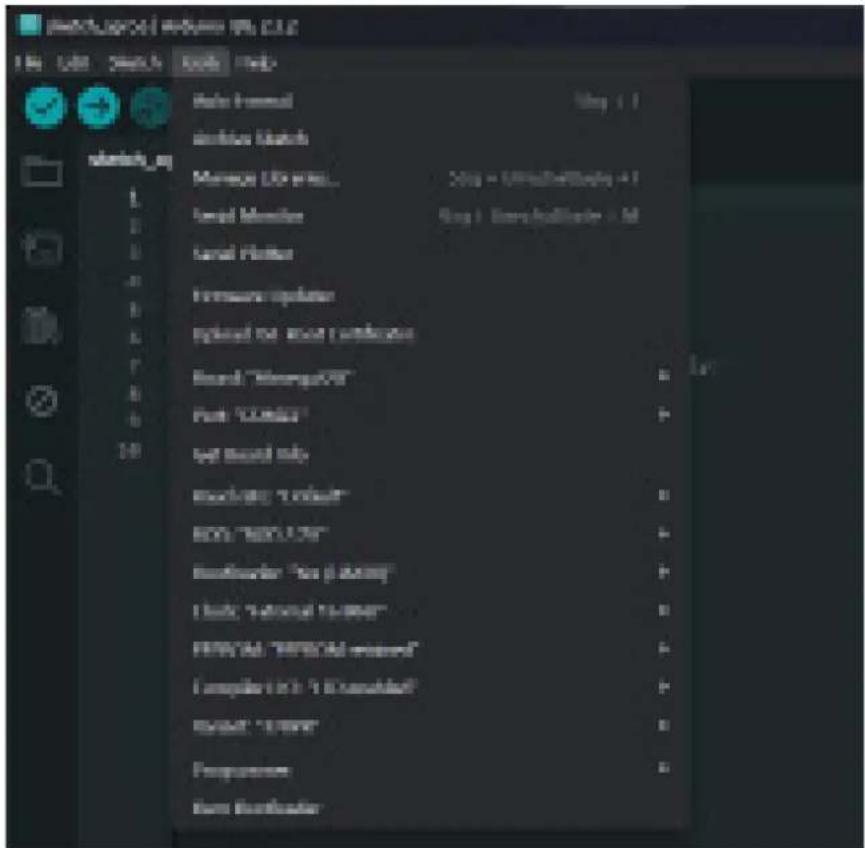

Selectionnez maintainant la carte appropriée: Outils Carte Minicore ATmega328

Sous Outils Port, Sélectionnez le port auquel votre apparéil est connecté. Sous Outils Variante, Sélectionnez 328PB. Et dans Outils Programmeur, Sélectionnez AVRISP mkll

4. EXAMPLE DE CODE

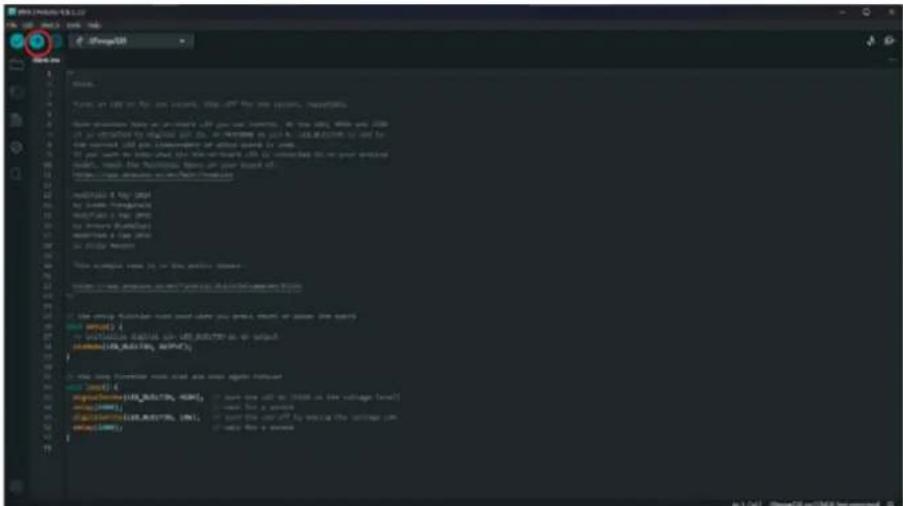

Pour tester votre configuration, vous pouvez executer un exemple de code simple sur votre carte. pour ce faire, ouvrez le fichier sous Fichier Exemples 01.Basics Blink Téchéchargez maintainant l'exemple en cliquant sur Upload.

Cet exemple de code fait clignoter la LED de la carte.

5. OBLIGATIONS D'INFORMATION ET DE REPRISE

Nos obligations d'information et de reprise en vertu de la loi allemande sur les équipements électriques et électroniques

(ElektroG)

Symbole sur les équipements électriques et électroniques :

Cette poubelle barrière signifie que les apparciels électriques et électroniques ne doivent pas été jetés dans les ordures menagères. Vousdezeposser les apparciels usages dans un point de collecte. Avant de les déposer, vousdezeparer les piles et les accumulateurs usages qui ne sont pas contenus dans l'ancien apparéil.

Options de回头 :

En tant qu'utilisateur final, vous pouvez remettre gratuitement votre ancien apparéil (qui remplit essentiellement la même fonction que l' apparéil neuf achété chez nous) pour qu'il soit éliminé lors de l'achat d'un nouvel apparéil. Les petits apparéils dont les dimensions extérieures ne dépassent pas 25 cm peuvent être éliminés avec les quantités normales de déchets menagers, que vous ayez ou non achété un nouvel apparéil.

Possibilité de retour dans nos locaux pendant les heures d'ouverture :

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Option de return dans votre région :

Nos you enverrons un timbre pour colis avec lequel you pourrez nous renvoyer l'appareil Gratisement. Pour ce faire, veuillez nous contacter par e-mail à l'adresse [e-mail] ou par téléphone.

Informations sur l'emballage :

Veuillez emballer soigneusement votre ancien apparéil pour le transport. Si vous n'avez pas de matériel d'emballage approprié ou si vous ne souhaitez pas utiliser le contrôle, veuillez nous contacter et nous vous enverrons un emballage adapté.

6. SOUTIEN

Nous sommes également à votre disposition après votre achat. Si vous avez encore des questions ou si des problèmes surviennent, nous sommes également disponibles par e-mail, par téléphone et par le système d'assistance par tickets.

E-Mail: [e-mail]

Système de tickets : https://support.joy-it.net

Telephone: [phone] - 50 (Lun - Jeu : 09:00 - 17:00 heures,

Vendredi:09:00-14:30heures)
