Type de produit	Carte de développement microcontrôleur
Marque	Joy-It
Modèle	ARD-One-C
Microcontrôleur	ATmega328PB
Dimensions	68 x 53 mm
Poids	Environ 25 g
Alimentation	7-12 V CC via connecteur jack ou 5 V via USB-C ou broche VIN
Tension de fonctionnement	5 V
Entrées/Sorties numériques	14 (dont 6 PWM)
Entrées analogiques	6
Interface de programmation	USB-C
Compatibilité	Arduino UNO
Fonctions principales	Programmation via IDE Arduino, exécution de sketches, contrôle de LED, capteurs et actionneurs
Entretien et nettoyage	Éviter l'humidité et les liquides. Nettoyer avec un chiffon doux et sec.
Sécurité	Ne pas dépasser 12 V sur l'entrée jack. Éviter les courts-circuits.
Pièces détachées et réparabilité	Aucune pièce détachable. Réparation à confier à un professionnel.
Informations générales	Notice PDF disponible gratuitement. Support par email : [e-mail]

FOIRE AUX QUESTIONS - ARD-One-C Joy-It

Comment programmer la carte ARD-One-C ?

Utilisez l'IDE Arduino téléchargeable sur arduino.cc. Connectez la carte via USB-C, sélectionnez le type de carte Arduino UNO et le port correspondant dans le menu Outils, puis téléchargez votre sketch.

Quels logiciels sont compatibles avec l'ARD-One-C ?

Le logiciel principal est l'IDE Arduino. Vous pouvez également utiliser d'autres environnements compatibles avec les cartes Arduino, comme PlatformIO ou Arduino Web Editor.

Quelle est la tension d'alimentation recommandée ?

L'alimentation recommandée est de 7 à 12 V via le connecteur jack ou la broche VIN. Vous pouvez aussi alimenter la carte via le port USB-C en 5 V.

Comment connecter des capteurs à l'ARD-One-C ?

Utilisez les broches d'entrées/sorties numériques (broches D0 à D13) et les entrées analogiques (A0 à A5). Branchez le capteur aux broches appropriées et alimentez-le en 5 V ou 3,3 V selon les besoins.

La carte ARD-One-C est-elle compatible avec les shields Arduino UNO ?

Oui, l'ARD-One-C est entièrement compatible avec Arduino UNO, donc la plupart des shields conçus pour l'UNO peuvent être utilisés.

Que faire si la carte ne répond plus ?

Appuyez sur le bouton de réinitialisation (RESET). Si le problème persiste, vérifiez la connexion USB, réinstallez les pilotes ou essayez un autre câble.

Comment réinitialiser la carte ARD-One-C ?

Un bouton de réinitialisation est présent sur la carte. Appuyez brièvement dessus pour redémarrer le programme en cours.

Où trouver des exemples de code pour l'ARD-One-C ?

Dans l'IDE Arduino, allez dans Fichier > Exemples pour choisir parmi de nombreux exemples, comme le classique Blink qui fait clignoter la LED intégrée.

Comment contacter le support technique Joy-It ?

Vous pouvez envoyer un email à [e-mail], utiliser le système de tickets sur https://support.joy-it.net ou appeler au [phone] - 50 aux horaires indiqués.

Comment éliminer la carte en fin de vie ?

Ne jetez pas la carte aux ordures ménagères. Déposez-la dans un point de collecte pour déchets électroniques ou renvoyez-la à Joy-It (sous condition, voir la notice).

MODE D'EMPLOI ARD-One-C Joy-It

nous vous remercions d'avoir acheté notre produit. Dans les pages qui suivent, nous vous montrons ce dont vous devez tenir compte lors de la mise en service et de l'utilisation.

Si vous rencontrez des problèmes inattendus lors de l'utilisation, n'hésitez pas à nous contacter.

La carte ARD-ONE-C est le microcontrôleur idéal pour les débutants qui souhaitent entrer rapidement et facilement dans le monde de la programmation.

Son microcontrôleur ATmega328PB vous offre suffisamment de puissance pour la mise en œuvre de vos idées et projets sur le site. Il mesure 68 x 53 mm et, avec 14 entrées/sorties numériques et 6 entrées analogiques, il offre de nombreuses possibilités de connexion.

L'ARD-ONE-C est entièrement compatible avec Arduino UNO.

Attention ! Ce document a été traduit automatiquement.

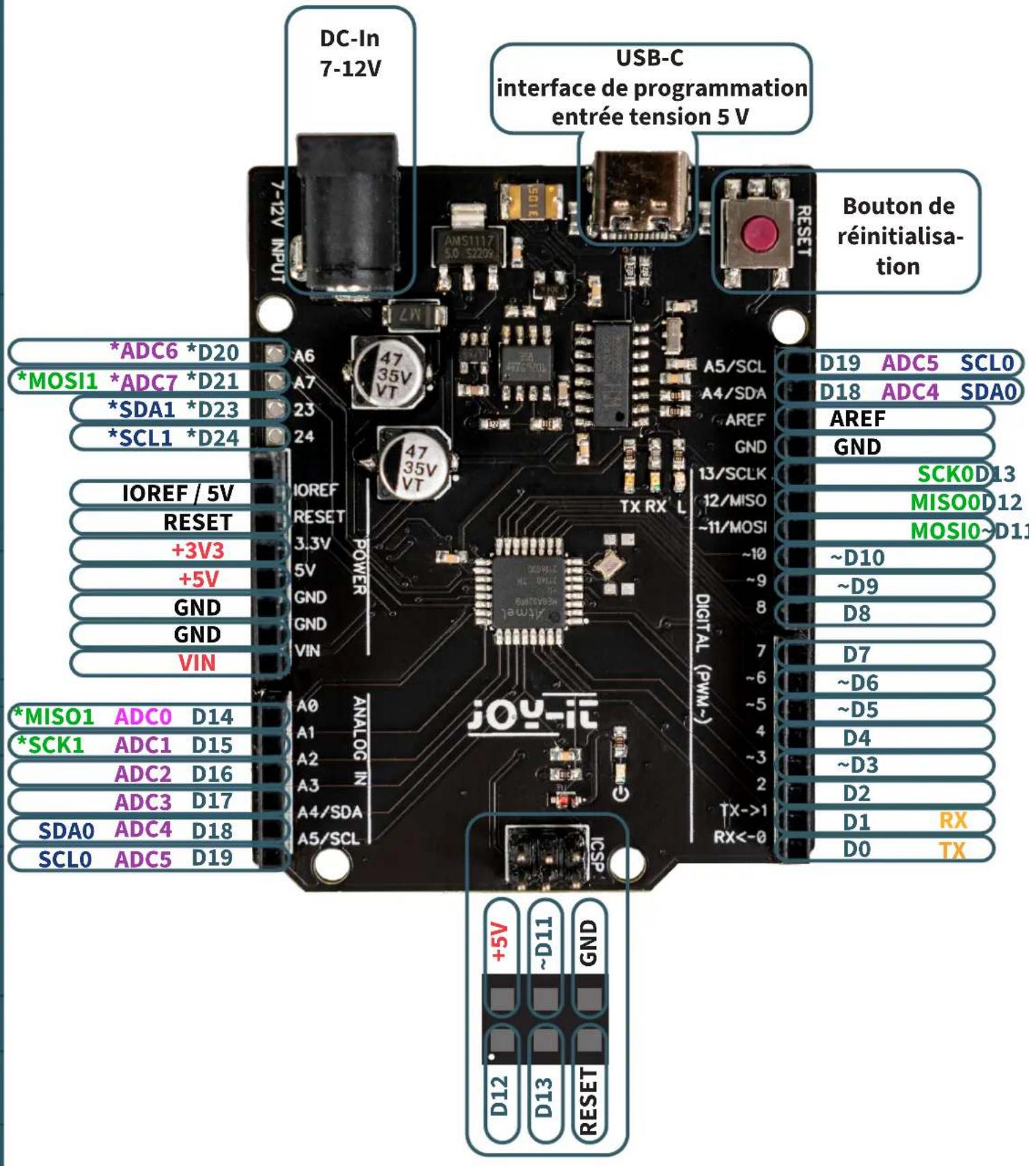

\~ Broches PWM

* Ne peut être utilisé qu'avec le chargeur de démarrage Mini-core (ARD-One-C-MC)

3. CONFIGURATION DU LOGICIEL

L'IDE Arduino est généralement utilisé pour programmer la carte.

Vous pouvez le télécharger ici :

https://www.arduino.cc/en/software

Une fois le logiciel téléchargé et installé, vous pouvez le démarrer.

Avant de pouvoir charger une esquisse, vous devez effectuer quelques réglages pour la carte.

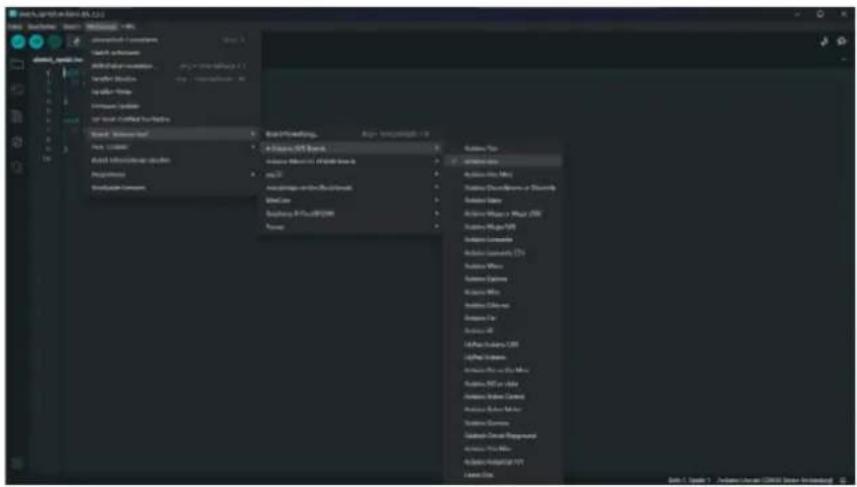

Sélectionnez Outils → Carte → Cartes Arduino AVR → Arduino UNO.

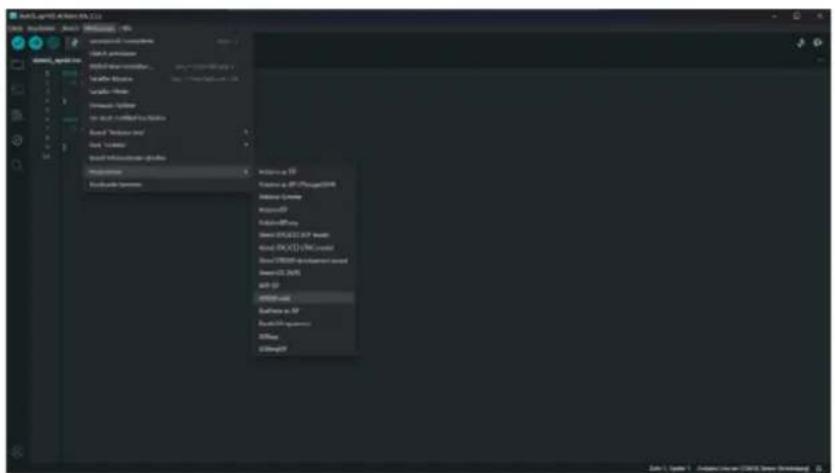

Sélectionnez également le port auquel l'appareil est connecté sous Tools → Port. Et sélectionnez AVRISP mkll comme programmateur.

Pour tester votre configuration, vous pouvez exécuter un exemple de code simple sur votre ONE-C.

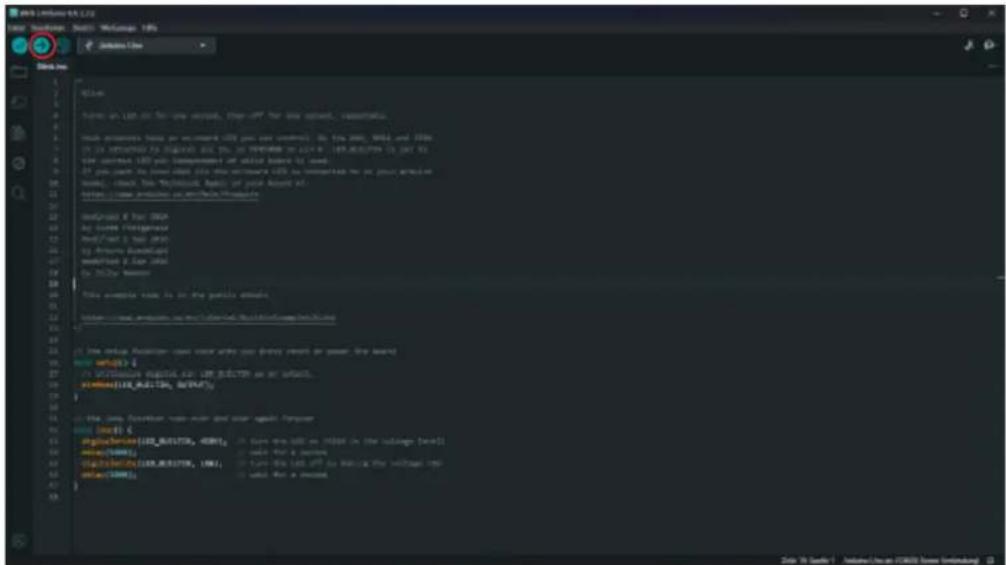

pour ce faire, ouvrez le fichier sous Fichier → Exemples → 01. Basics → Blink Téléchargez maintenant l'exemple en cliquant sur Upload.

Cet exemple de code fait clignoter la LED de la carte.

5. OBLIGATIONS D'INFORMATION ET DE REPRISE

Nos obligations d'information et de reprise en vertu de la loi allemande sur les équipements électriques et électroniques (ElektroG)

Symbole sur les équipements électriques et électroniques :

Cette poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés dans les ordures ménagères. Vous devez déposer les appareils usagés dans un point de collecte. Avant de les déposer, vous devez séparer les piles et les accumulateurs usagés qui ne sont pas contenus dans l'ancien appareil.

Options de retour :

En tant qu'utilisateur final, vous pouvez remettre gratuitement votre ancien appareil (qui remplit essentiellement la même fonction que l'appareil neuf acheté chez nous) pour qu'il soit éliminé lors de l'achat d'un nouvel appareil. Les petits appareils dont les dimensions extérieures ne dépassent pas 25 cm peuvent être éliminés avec les quantités normales de déchets ménagers, que vous ayez ou non acheté un nouvel appareil.

Possibilité de retour dans nos locaux pendant les heures d'ouverture :

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Option de retour dans votre région :

Nous vous enverrons un timbre pour colis avec lequel vous pourrez nous renvoyer l'appareil gratuitement. Pour ce faire, veuillez nous contacter par e-mail à l'adresse [e-mail] ou par téléphone.

Informations sur l'emballage :

Veuillez emballer soigneusement votre ancien appareil pour le transport. Si vous n'avez pas de matériel d'emballage approprié ou si vous ne souhaitez pas utiliser le vôtre, veuillez nous contacter et nous vous enverrons un emballage adapté.

6. SOUTIEN

Nous sommes également à votre disposition après votre achat. Si vous avez encore des questions ou si des problèmes surviennent, nous sommes également disponibles par e-mail, par téléphone et par le système d'assistance par tickets.

E-Mail: [e-mail]

Système de tickets : https://support.joy-it.net

Téléphone : [phone] - 50 (Lun - Jeu : 09:00 - 17:00 heures CET), Ven : 09:00 - 14:30 heures CET)
