Caractéristique	Détails
Type de produit	Microcontrôleur
Processeur	ATmega328P
Tension de fonctionnement	5V
Fréquence d'horloge	16 MHz
RAM	2 Ko
EEPROM	1 Ko
Entrées/Sorties numériques	14 (dont 6 PWM)
Entrées analogiques	6
Interface de programmation	USB
Dimensions	45 x 18 mm
Poids	10 g
Utilisation	Idéal pour des projets de prototypage et d'électronique embarquée
Maintenance	Vérifier les connexions et les soudures régulièrement
Sécurité	Éviter les courts-circuits et respecter les tensions d'alimentation
Informations générales	Compatible avec de nombreuses bibliothèques Arduino

FOIRE AUX QUESTIONS - ARD-NanoV4-MC Joy-It

Qu'est-ce que le Joy-It ARD-NanoV4-MC ?

Le Joy-It ARD-NanoV4-MC est une carte de développement basée sur l'architecture Arduino Nano, idéale pour des projets de prototypage électronique.

Comment alimenter le Joy-It ARD-NanoV4-MC ?

Vous pouvez alimenter la carte via le port USB ou en utilisant une source d'alimentation externe connectée à la broche Vin.

Comment programmer le Joy-It ARD-NanoV4-MC ?

Vous pouvez programmer la carte en utilisant l'environnement de développement Arduino IDE. Assurez-vous d'installer les pilotes nécessaires pour la connexion USB.

Quels types de capteurs puis-je utiliser avec le Joy-It ARD-NanoV4-MC ?

Vous pouvez utiliser une grande variété de capteurs compatibles avec Arduino, tels que des capteurs de température, d'humidité, de mouvement, etc.

Comment résoudre les problèmes de connexion USB ?

Vérifiez d'abord les câbles USB et assurez-vous que les pilotes de la carte sont correctement installés. Essayez de changer de port USB si le problème persiste.

Que faire si la carte ne s'allume pas ?

Vérifiez que la carte est correctement alimentée. Assurez-vous que le câble USB est fonctionnel et que la source d'alimentation externe est active.

Comment réinitialiser le Joy-It ARD-NanoV4-MC ?

Vous pouvez réinitialiser la carte en appuyant sur le bouton de réinitialisation situé sur la carte elle-même.

Où puis-je trouver des exemples de projets ?

Vous pouvez trouver des exemples de projets sur le site officiel d'Arduino ou sur des forums et communautés en ligne dédiés à l'IoT et à l'électronique.

Quelle est la tension de fonctionnement du Joy-It ARD-NanoV4-MC ?

La tension de fonctionnement de la carte est généralement de 5 V, mais elle peut accepter une alimentation externe jusqu'à 12 V.

Comment mettre à jour le firmware de la carte ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel et utilisez l'IDE Arduino pour téléverser le nouveau firmware sur la carte.

MODE D'EMPLOI ARD-NanoV4-MC Joy-It

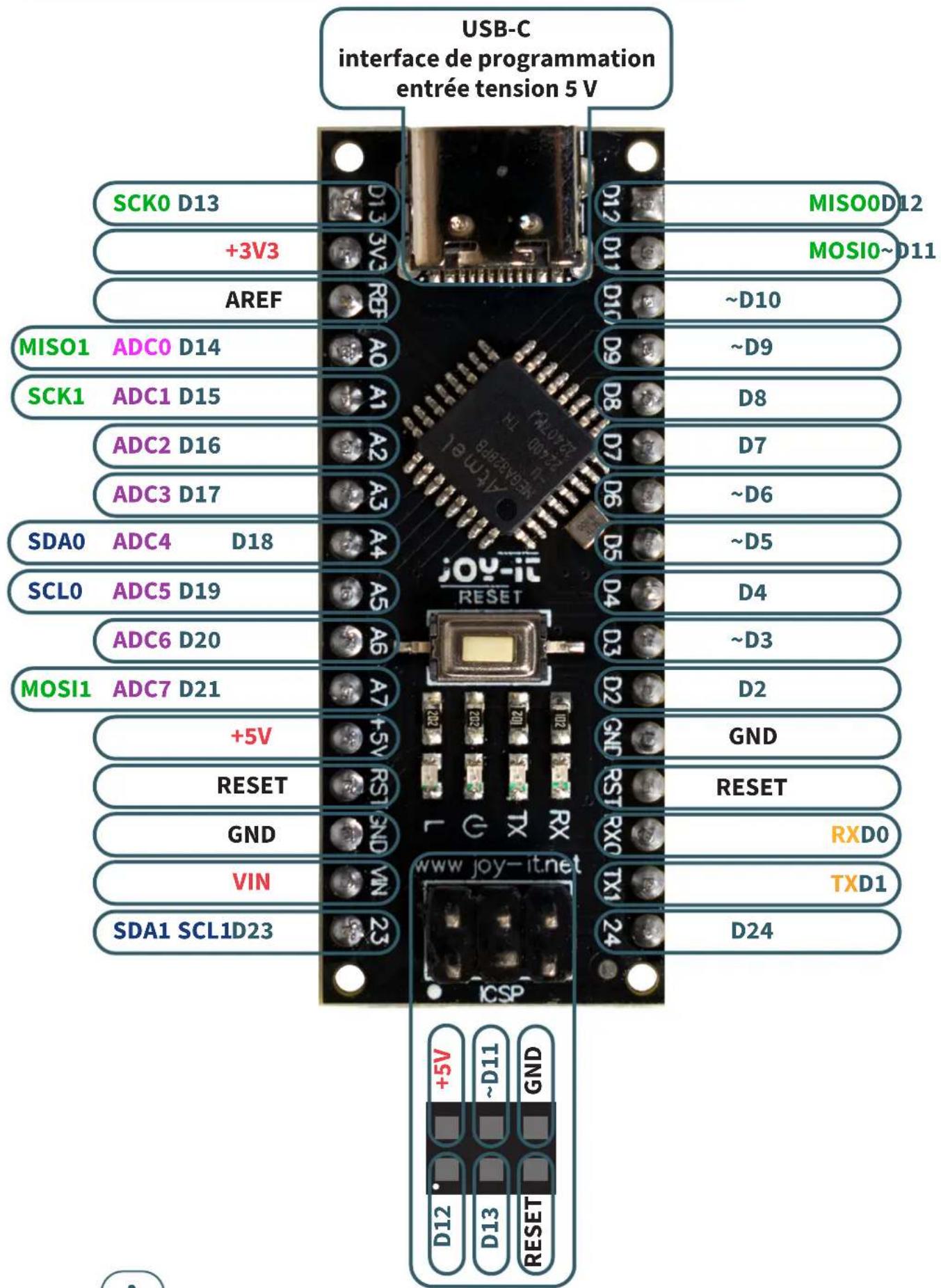

ARD-NanoV4-MC Joy-IT powered by SIMAC Electronics GmbH - Pascalstr. 8 - 47506 Neukirchen-Vluyn - www.joy-it.netChère cliente, cher client, nous vous remercions d'avoir acheté notre produit. Dans les pages qui sui- vent, nous vous montrons ce dont vous devez tenir compte lors de la mise en service et de l'utilisation. Si vous rencontrez des problèmes inattendus lors de l'utilisation, n'hésitez pas à nous contacter. Le NanoV4-MC est un microcontrôleur particulièrement petit et a été spécialement conçu pour fonctionner avec des cartes enchables grâce à l'en- tête de broche qui sort par le bas. L'interface USB Type-C intégrée peut être utilisée pour alimenter le circuit et la carte et pour transférer des programmes au microcontrôleur. Par rapport au NANO-V3, le NanoV4-MC dispose de 2 broches d'E/S supplémentaires et d'une interface I2C et SPI matérielle supplémentaire en plus de l'interface USB-C. Le bootloader utilisé est compatible avec la plupart des bibliothèques Arduino existantes.

Attention ! Ce guide a été traduit automatiquement.

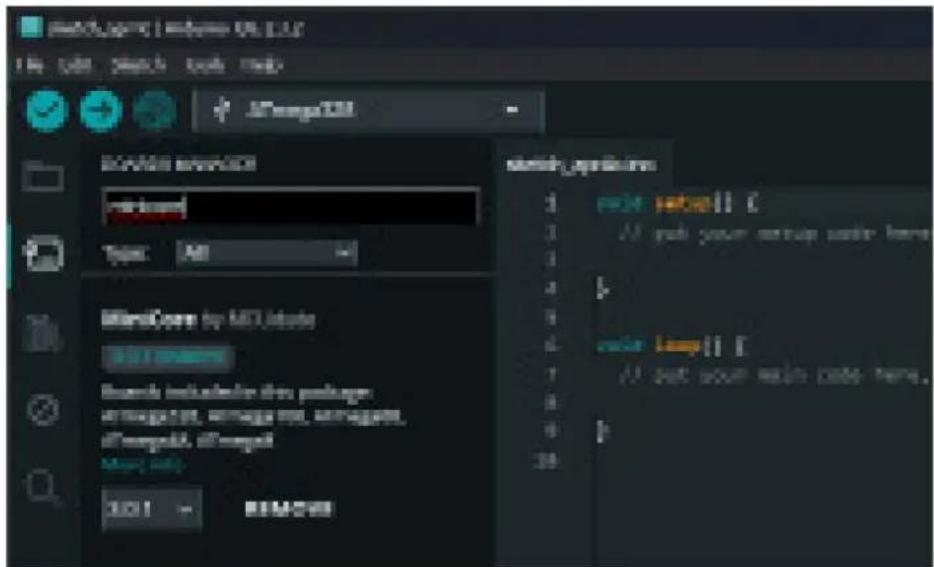

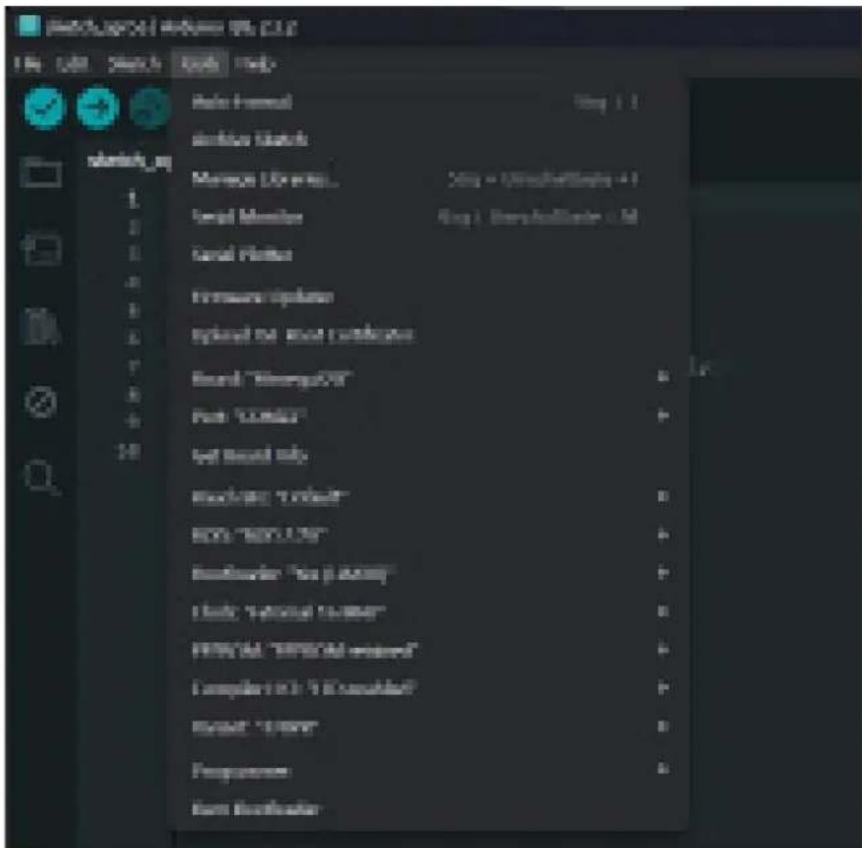

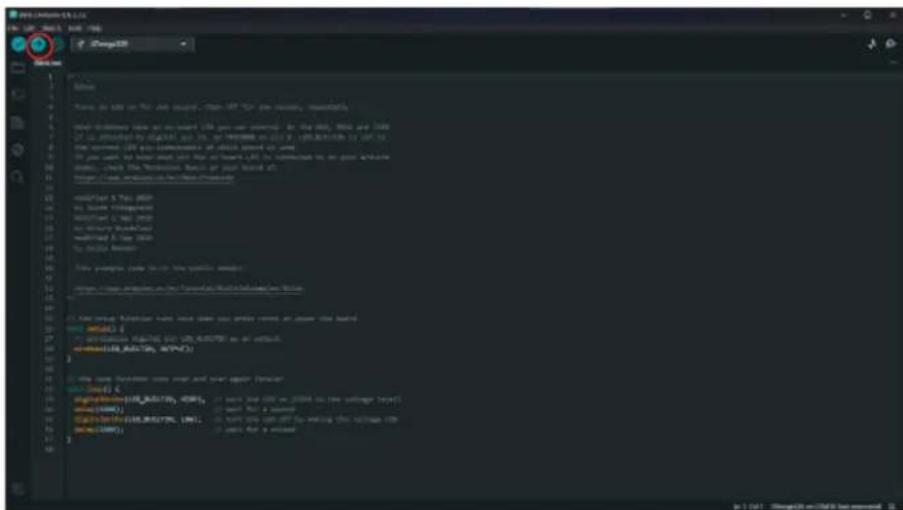

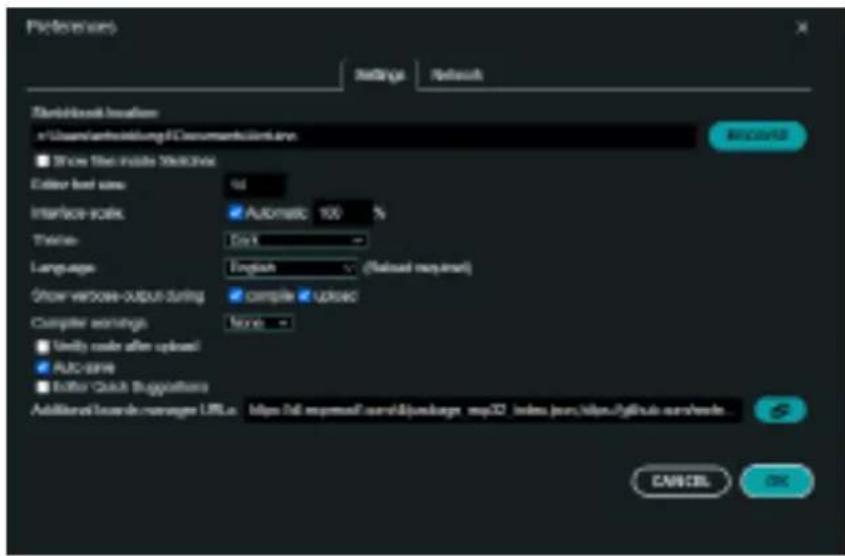

L'IDE Arduino est généralement utilisé pour programmer la carte. Vous pouvez les télécharger ici : https://www.arduino.cc/en/soware Une fois le logiciel téléchargé et installé, vous pouvez le démarrer. Avant de pouvoir charger une esquis- se, vous devez eectuer quelques réglages sur pour la carte. Ajoutez d'abord l'URL du gestionnaire de cartes sous Fichier → Préférences: https://mcudude.github.io/MiniCore/package_MCUdude_MiniCore_index.json Vous pouvez maintenant rechercher mini- core sous Tools → Board → Boards Manager... et installer le gestionnaire de cartes MiniCore depuis MCUDude.4. EXEMPLE DE CODE Pour tester votre conguration, vous pouvez exécuter un exemple de code simple sur votre NanoV4. pour ce faire, ouvrez le chier sous Fichier → Exemples → 01.Basics → Blink Téléchargez maintenant l'exemple en cliquant sur Upload. Cet exemple de code fait clignoter la LED de la carte. Sélectionnez maintenant la carte appropriée : Outils → Carte → Minicore → ATmega328 Dans Outils → Port, sélectionnez le port auquel votre appareil est connecté. Dans Outils → Variante, sélectionnez 328PB. Et dans Outils → Programm- eur, sélectionnez AVRISP mkll5. OBLIGATIONS D'INFORMATION ET DE REPRISE Nos obligations d'information et de reprise en vertu de la loi allemande sur les équipements électriques et électroniques (ElektroG) Symbole sur les équipements électriques et électroniques : Cette poubelle barrée signie que les appareils électriques et électroniques ne doivent pas être jetés dans les ordures ménagères. Vous devez déposer les appareils usagés dans un point de collecte. Avant de les déposer, vous devez séparer les piles et les accumulateurs usagés qui ne sont pas contenus dans l'ancien appareil. Options de retour : En tant qu'utilisateur nal, vous pouvez remettre gratuitement votre ancien appareil (qui remplit essentiellement la même fonction que l'appareil neuf acheté chez nous) pour qu'il soit éliminé lors de l'achat d'un nouvel appareil. Les petits appareils dont les dimensions extérieures ne dépassent pas 25 cm peuvent être éliminés avec les quantités normales de déchets ménagers, que vous ayez ou non acheté un nouvel appareil. Possibilité de retour dans nos locaux pendant les heures d'ouverture : SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn Option de retour dans votre région : Nous vous enverrons un timbre pour colis avec lequel vous pourrez nous renvoyer l'appareil gratuitement. Pour ce faire, veuillez nous contacter par e-mail à l'adresse [e-mail] ou par téléphone. Informations sur l'emballage : Veuillez emballer soigneusement votre ancien appareil pour le transport. Si vous n'avez pas de matériel d'emballage approprié ou si vous ne souhaitez pas utiliser le vôtre, veuillez nous contacter et nous vous enverrons un emballage adapté. www.joy-it.net SIMAC Electronics GmbH Pascalstr. 8 47506 Neukirchen-Vluyn Publié le : 2024.04.17

Nous sommes également à votre dispositi- on après votre achat. Si vous avez encore des questions ou si des problèmes surviennent, nous sommes également disponibles par e-mail, par téléphone et par le système d'assistance par tickets. E-Mail: [e-mail] Système de tickets : https://support.joy-it.net Téléphone : [phone] - 50 (Lun - Jeu : 09:00 - 17:00 heures CET), Ven : 09:00 - 14:30 heures CET) Pour plus d'informations, veuillez consulter notre site web : www.joy-it.net
