MODE D'EMPLOI ARDNanoV43VMC Joy-It

Nous vous remercions d'avoir besoin de notre produit. Dans les pages suivantes (), nous vous montrons ce dont vous devez tenir compte lors de la mise en service et de l'utilisation.

Si vous rencontrez des problèmes inattendus lors de l'utilisation, n'hésitez pas à nous contacter.

L'ARD-Nanov4-3V-MC est un microcontrôleur particulièrement petit qui a été spécialement créé pour fonctionner avec des cartes enchâssables, grâce à l'en-tête de broche qui sort par le bas.

L'interface USB Type-C intégrée peut être utilisée pour alimenter le circuit et la carte et pour transférer des programmes au microcontrôleur.

Le niveau logique, 3,3V en standard, peut facilement être commuté à 5V via un pont de soudure. La carte dispose également d'un générateur d'horloge de haute précision, optimisé pour les applications exigeantes et les mesures de temps précises.

Veillez à utiliser les instructions appropriées pour votre carte spécifique - ARD-NANOV4-3V ou ARD-NANOV4-3V-MC. Les deux cartes sont très similaires, mais nécessitent des configurations différentes de l'environnement de développement. L'utilisation d'instructions erronées entraînera un mauvais fonctionnement de la carte.

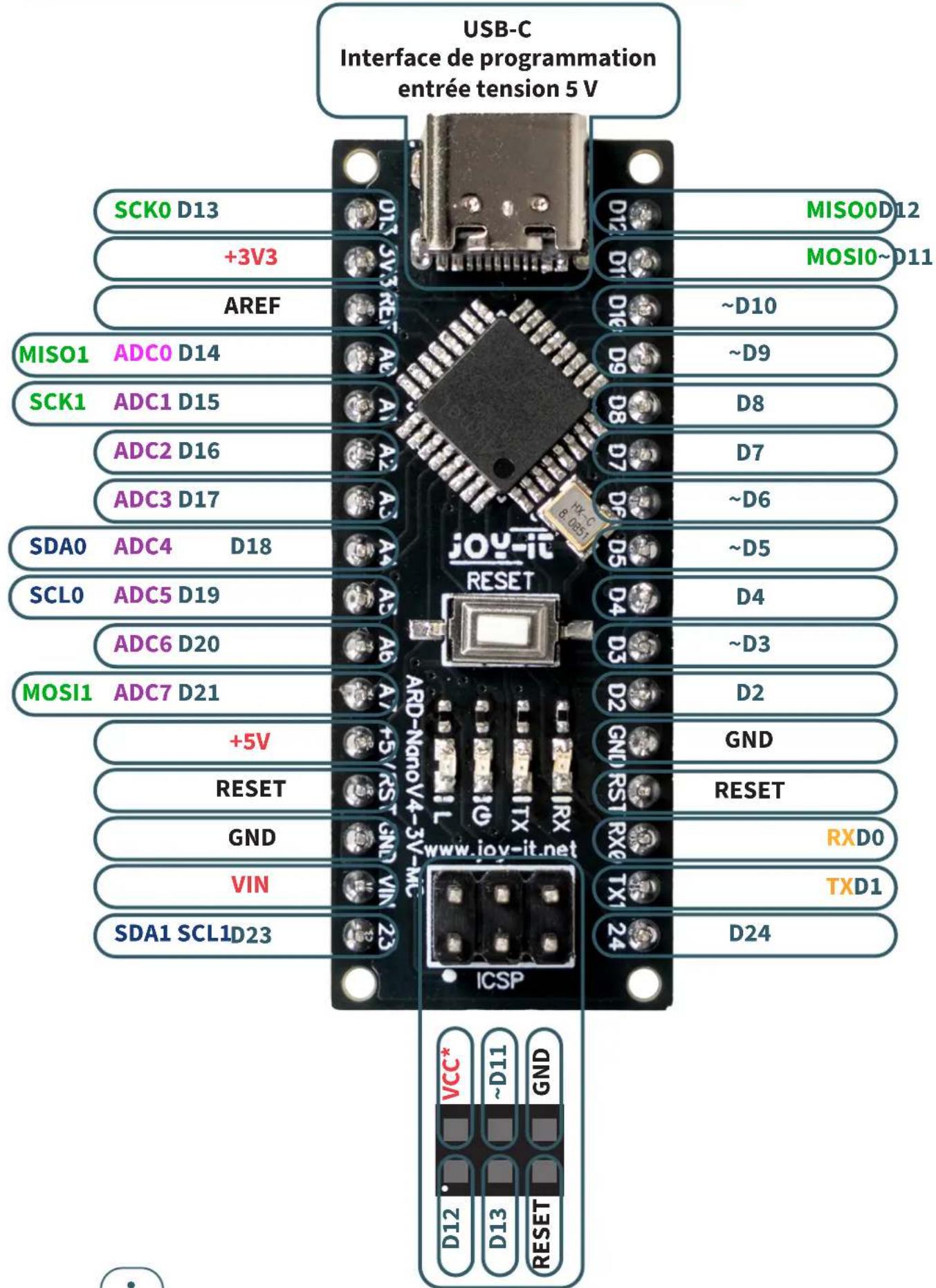

2. Aperçu de l'appareil

\~Broches PWM

• 3,3V / 5V selon le pont de soudure

3. Niveau logique

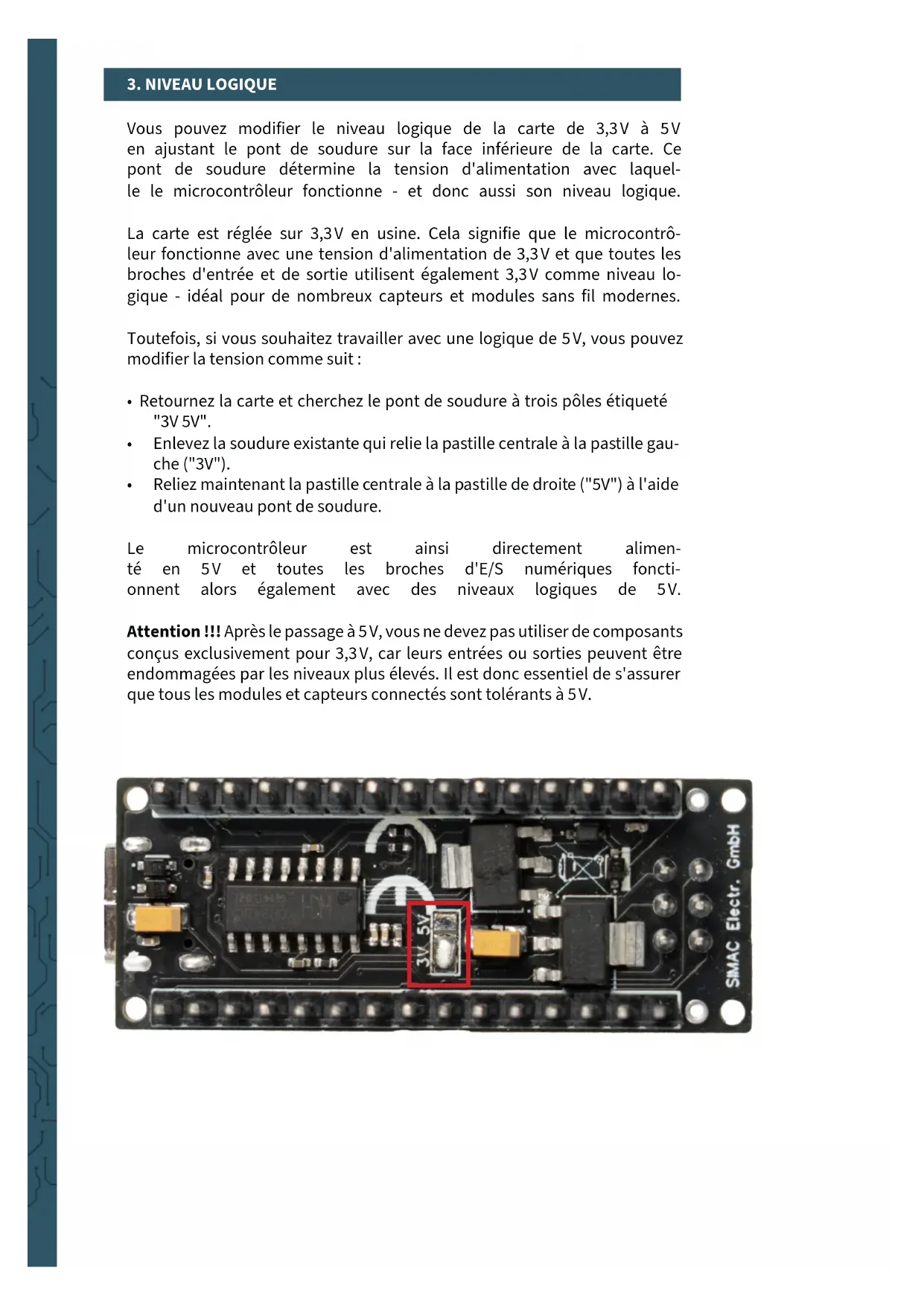

Vous pouvez modifier le niveau logique de la carte de 3,3V à 5V en ajustant le pont de soudure sur la face inférieure de la carte. Ce pont de soudure détermine la tension d'alimentation avec laquelle le microcontrôleur fonctionne - et donc aussi son niveau logique.

La carte est réglée sur 3,3V en usine. Cela signifie que le microcontrôleur fonctionne avec une tension d'alimentation de 3,3V et que toutes les broches d'entrée et de sortie utilisent également 3,3V comme niveau logique - idéal pour de nombreux capteurs et modules sans fil modernes.

Toutefois, si vous souhaitez travailler avec une logique de 5V, vous pouvez modifier la tension comme suit:

• Retournez la carte et cherchez le pont de soudure à trois pôles étiqueté "3V 5V".
• Enlevez la soudure existante qui relie la pastille centrale à la pastille gauche ("3V"). Reliez maintenant la pastille centrale à la pastille de droite ("5V") à l'aide d'un nouveau pont de soudure.

Le microcontrôleur est ainsi directement alimenté en 5V et toutes les broches d'E/S numériques fonctionnent alors également avec des niveaux logiques de 5V.

Attention !!! Après le passage à 5V, vous ne devez pas utiliser de composants conçus exclusivement pour 3,3V, car leurs entrées ou sorties peuvent être endommagées par les niveaux plus élevés. Il est donc essentiel de s'assurer que tous les modules et capteurs connectés sont tolérants à 5V.

4. Configuration du logiciel

L'IDE Arduino est généralement utilisé pour programmer la carte.

Téléchargez-le ici:

https://www.arduino.cc/en/software

Une fois que vous avez télécharge et installe l'logiciel, vous pouvez le demarrer.

Avant de pouvoir charger une esquisse, vous nevez effectuer quelques réglages sur pour la carte.

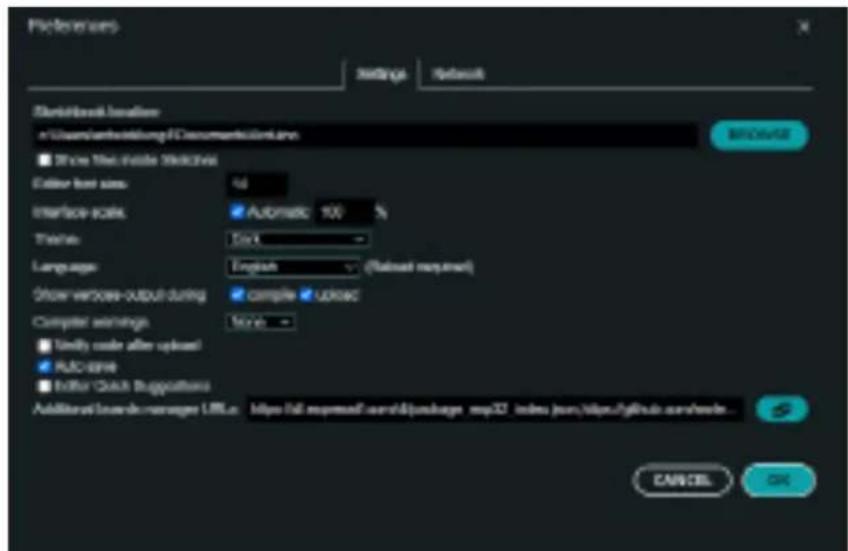

Ajoutez d'abord l'URL supplémentaire du gestionnaire de cartes dans Fichier → Prérérences:

https://mcudude.github.io/MiniCore/package_MCUDude_MiniCore_index.json

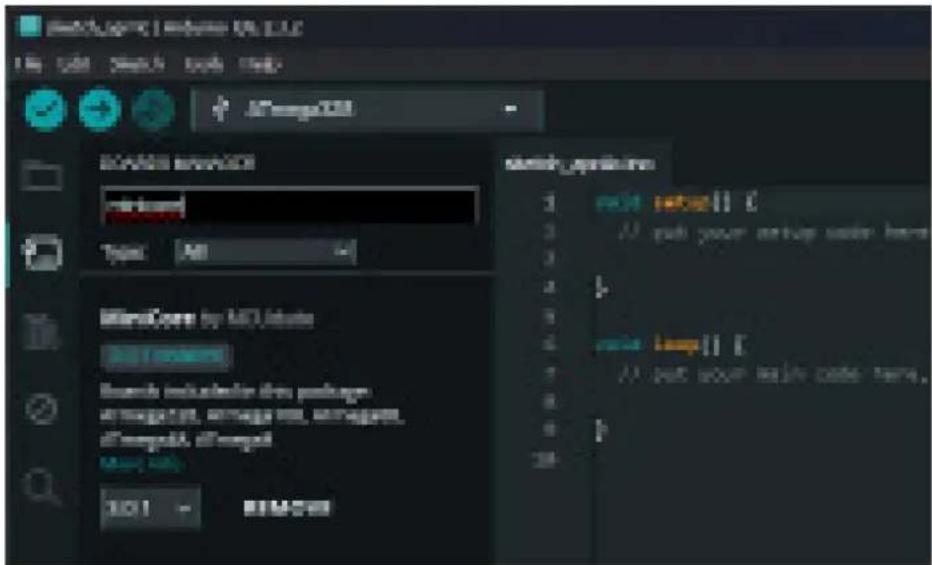

Vous pouvez maintenant rechercher mini

core sous Tools Board Manager...

et installer le gestionnaire de cartes MiniCore depuis MCUDude.

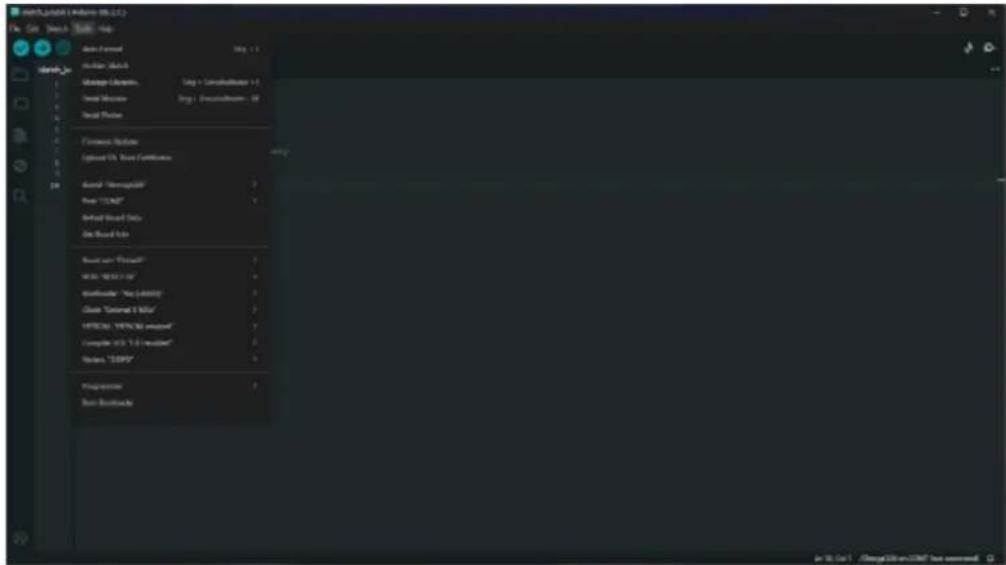

Sélectionnez maintenant la carte appropriée : Outils → Carte → Minicore → ATmega328

Dans Outils Port, sélectionnez le port auquel votre appareil est connecté.

Dans Outils Horloge, sélectionnez Externe 8 MHz.

Dans Outils Variante, sélectionnez 328PB.

Et dans Outils Programmeur, sélectionnez AVRISP mkll

5. Example de code

Pour tester votre configuration, vous pouvez exécuter un exemple de code simple sur votre NanoV4.

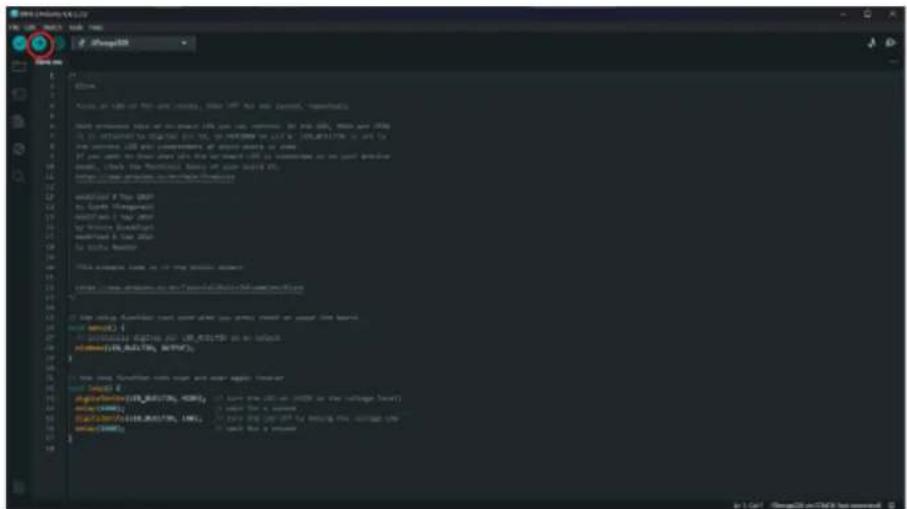

Pour ce faire, ouvrez le fichier sous Fichier Exemples 01. Basics Blink Téléchargez maintenant l'exemple en cliquant sur Upload.

Cet exemple de code fait clignoter la LED de la carte.

6. Obligations d'information et de reprise

Nos obligations d'information et de reprise en vertu de la loi allemande sur les équipements électriques et électroniques (ElektroG)

Symbole sur les équipements électriques et électroniques :

Cette poubelle à roulettes barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés dans les ordures ménagères. Les appareils usagés doivent être déposés dans un point de collecte. Avant de les déposer, les piles et accumulateurs usagés qui ne sont pas intégrés à l'appareil doivent être séparés de ce dernier.

Options de retour :

En tant qu'utilisateur final, vous pouvez retourner votre ancien appareil (qui remplit essentiellement la même fonction que l'appareil neuf acheté chez nous) pour qu'il soit éliminé gratuitement lors de l'achat d'un nouvel appareil. Les petits appareils dont les dimensions extérieures ne dépassent pas 25 cm peuvent être éliminés avec les quantités normales de déchets ménagers, que vous ayez ou non acheté un nouvel appareil.

Possibilité de retour dans nos locaux pendant les heures d'ouverture :

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Option de retour dans votre quartier :

Nous vous enverrons un timbre pour colis avec lequel vous pourrez nous renvoyer l'appareil gratuitement. Pour ce faire, veuillez nous contacter par e-mail à l'adresse [e-mail] ou par téléphone.

Informations sur l'emballage :

Veuillez emballer soigneusement votre ancien appareil pour le transport. Si vous n'avez pas de matériel d'emballage approprié ou si vous ne souhaitez pas utiliser le contrôle, veuillez nous contacter et nous vous enverrons un emballage adaptable.

7. Soutien

Nous sommes également à votre disposition avant votre achat. Si des questions restent sans réponse ou si des problèmes surviennent, nous sommes également disponibles pour vous aider par e-mail, par téléphone et par le biais du système d'assistance par tickets.

Courriel: [e-mail]

Système de tickets : https://support.joy-it.net

Téléphone: [phone] - 50 [phone] - 50

Pour plus d'informations, veuillez consulter notre site web :

www.joy-it.net
