MODE D'EMPLOI JT-PS360-C Joy-It
- Informations générales.... 11
- Spécifications techniques.... 11
- Aperçu de l'appareil.... 12
- Affichage.... 12
- Fonctionnement.... 13
- Informations complémentaires.... 15
- Soutien.... 15
Veuillez noter que certaines langues ont été traduites à l'aide d'outils de traduction automatique. Des erreurs et des imprécisions ne peuvent être exclues.
ÍNDICE DE CONTENIDOS
Cher client, nous vous remercions d'avoir choisi notre produit. Dans ce qui suit, nous avons énuméré les éléments à prendre en compte lors de la mise en service. Si vous rencontrez des problèmes inattendus lors de l'utilisation, n'hésitez pas à nous contacter.
Le JT-PS360-C est une alimentation de laboratoire qui peut être utilisée dans différents modes de fonctionnement (par exemple, en mode courant constant ou en mode tension constante). Le clavier ainsi que les codeurs de pression et rotatif rendent l'utilisation de l'alimentation particulièrement confortable. En outre, le clavier permet de mémoriser et de charger jusqu'à neuf réglages. L'écran couleur haute résolution de 1,54 pouce présente clairement toutes les informations importantes. L'interface USB permet de commander l'appareil à partir d'un PC.
ATTENTION! Ne raccordez pas de charges inductives à l'appareil. Si vous souhaitez néanmoins raccorder des charges inductives, vous devez protéger le bloc d'alimentation du laboratoire contre les courants inverses. Dans le cas contraire, il n'est pas exclu que l'appareil soit endommagé.
2. SPÉCIFICATIONS TECHNIQUES
Tension d'entrée 200 - 240 V AC / 100 - 120 V AC
Tension de sortie 0 - 60 V
Courant de sortie 0 - 6 A
Puissance de sortie 0 - 360 W
Résolution de la tension 0.01 V
Résolution actuelle 0.001 A
Précision de la tension ± (0.3% + 3 chiffres)
Précision actuelle ± (0.5% + 5 chiffres)
Ripple 100 mV VPP
Temps de réponse en mode tension constante 2 ms @ 0.1 A - 5 A
Régulation de la charge en mode tension constante ± (0.1% + 2 chiffres)
Régulation de la charge en mode courant constant ± (0.1% + 3 chiffres)
Plage de mesure charge électrique 0 - 9999.99 Ah
Plage de mesure de l'énergie 0 - 9999.99 Wh
Display 1,54" (3.91 cm) LCD display
Protection contre la surchauffe supérieur à 90 °C

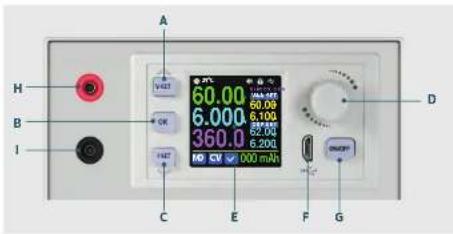

3. APERÇU DE L'APPAREIL
A: Réglage de la tension
B: Bouton de confirmation
C: Réglage actuel
D: Codeur rotatif
E: Display
H: Alimentation de sortie : contact positif
I: Sortie : contact négatif
J: Branchement de la fiche d'alimentation
K: Interrupteur marche/arrêt
L: Ventilateur du boîtier
M: Réglage de la tension d'entrée (230V / 110V)
4. DISPLAY
A: Tension de sortie du courant
B: Courant de sortie
C: Puissance de sortie actuelle
D: Groupe de données actuel
E: Mode de fonctionnement (tension/courant constant)
F: Affichage de l'état de la protection
G: Température du système
H: Batterie de charge électrique
I: Limite de protection contre les surintensités
J: Limite de protection contre les surtensions
K: Courant de sortie préréglé
L: Tension de sortie préréglée
M: DC Tension d'entrée
N: Interface de communication
o: Serrure à clé
P: Tonalités des touches
5. FONCTIONNEMENT
5.1 RÉGLAGE DE LA TENSION ET DU COURANT DE SORTIE
Appuyez sur la touche ON/OFF pour activer ou désactiver la sortie. Lorsqu'elle est activée, la touche s'allume en vert.
Appuyer sur la touche I-SET pour régler la valeur du courant de sortie. Tourner le bouton rotatif pour régler la valeur. Appuyer sur le bouton rotatif pour déplacer le curseur. Maintenir la touche I-SET enfoncée pour régler la valeur de la protection contre les surintensités.
Appuyez sur la touche V-SET pour régler la valeur de la tension de sortie. Tourner l'encodeur rotatif pour régler la valeur. Appuyer sur le bouton rotatif pour déplacer le curseur. Maintenir la touche V-SET enfoncée pour régler la valeur de protection contre les surtensions.
Si l'appareil fonctionne en mode courant constant, la désignation CC ("Constant current") apparaît dans l'affichage du mode de fonctionnement (voir Chapitre 4 - Écran - E). En mode tension constante, la désignation CV ("Constant voltage") apparaît à la place.
Si l'appareil fonctionne normalement, une coche apparaît dans l'affichage de l'état de protection (voir Chapitre 4 - Écran - F). Si la valeur actuelle du courant dépasse la valeur de protection contre les surintensités réglée, l'étiquette OCP ("Protection contre les surintensités") s'affiche à la place. Si la valeur de la tension actuelle dépasse la valeur de protection contre la surtension réglée, la désignation OVP ("Protection contre la surtension") s'affiche à la place. Dans ce cas, la sortie est automatiquement désactivée. Si la température du système dépasse 90°C, la sortie est également désactivée et le message OTP ("Over temperature protection") s'affiche.
5.2 GROUPES DE DONNÉES
Appuyez sur la touche OK et maintenez-la enfoncée pour enregistrer les valeurs actuelles (tension de sortie, courant de sortie, protection contre les surtensions, protection contre les surintensités) dans la mémoire à accès rapide. M1 est sélectionné comme mémoire par défaut. Tournez le bouton rotatif pour sélectionner un autre emplacement de mémoire et appuyez sur OK pour confirmer l'enregistrement dans l'emplacement de mémoire sélectionné.
Appuyez sur le bouton rotatif et maintenez-le enfoncé pour ouvrir l'accès rapide. Tournez le bouton rotatif pour sélectionner l'emplacement de mémoire souhaité et confirmez avec OK pour charger les données de l'emplacement de mémoire sélectionné.
5.3 PARAMÈTRES DU SYSTÈME
Appuyez sur OK pour ouvrir les paramètres du système. Appuyez sur la touche I-SET pour naviguer vers le bas dans le menu. Appuyer sur la touche V-SET pour naviguer vers le haut. Le réglage sélectionné peut être modifié à l'aide du bouton rotatif.
Les réglages suivants sont disponibles :
Langue: Définir la langue du système.
Mem Act. Sort.: à l'état éteint, l'état actuel de la sortie reste mémorisé lors du chargement d'un réglage à partir de la mémoire rapide. En état de marche, la sortie est automatiquement activée lors du chargement.
Boot Out ON: Définit automatiquement l'état de la sortie sur Off ou On lorsque l'appareil est démarré.
Logo: Affiche le logo d'amorçage au démarrage de l'appareil.
Buzzer: Règle le son des touches sur Désactivé ou Activé.
Rétroécl.: Règle le rétroéclairage sur une valeur comprise entre 0 et 5.
Rafraich.: Règle le taux de mise à jour de l'affichage de sortie (tension et courant) sur S(low), M(middle) et H(high).
Puissance max: Limite la puissance maximale à une valeur comprise entre 0 et 380 watts.
Température: Change l'unité de température entre Celsius et Fahrenheit.
Rotate: Définit l'orientation de l'affichage à 0, 90, 180 ou 270 degrés.
Interface: Sélectionne l'interface disponible entre USB, TTL, BT et RS485.
Attention ! L'interface BT n'est pas incluse dans nos modèles et n'est donc pas disponible.
Bauds: Définit le débit en bauds actuel.
Adresse: Définit l'adresse à une valeur comprise entre 001 et 255.
5.4 PARAMÈTRES D'AFFICHAGE
Appuyez sur la touche OK pour ouvrir les réglages du système et appuyez sur le bouton rotatif pour accéder aux réglages de la conception de l'écran. Vous pouvez naviguer à l'aide des touches V-SET et I-SET.
Digits Style: Sélectionne le style de chiffres entre NORM, Seg1 et Seg2.
Custom Colors: Définit la couleur préférée pour la valeur correspondante.
5.5 PARAMÈTRES DE STOCKAGE DES DONNÉES
Appuyer sur la touche OK pour accéder aux réglages du système. Appuyez ensuite deux fois sur le bouton rotatif pour accéder aux réglages de la mémoire de données. Utilisez les touches V-SET et I-SET pour sélectionner l'emplacement de mémoire que vous souhaitez modifier. En appuyant sur le bouton rotatif, vous pouvez confirmer l'emplacement de mémoire sélectionné pour modifier les paramètres souhaités. Pendant l'édition, les touches V-SET et I-SET permettent de passer d'un paramètre à l'autre.
5.6 INFORMATIONS SUR LE SYSTÈME
Appuyer sur la touche OK pour accéder aux réglages du système. Appuyez ensuite trois fois sur le bouton rotatif pour appeler les informations sur le système. Le modèle, le numéro de série et le micrologiciel installé sont disponibles à titre d'information.
6. INFORMATIONS COMPLÉMENTAIRES
Nos obligations d'information et de reprise en vertu de la loi sur les équipements électriques et électroniques (ElektroG)
SYMBOLE SUR LES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES :
Cette poubelle barrée signifie que les équipements électriques et électroniques ne doivent pas être jetés dans les ordures ménagères. Vous devez déposer le vieil appareil dans un point de collecte. Avant de le déposer, vous devez séparer les piles et les accumulateurs usagés qui ne sont pas inclus dans l'ancien appareil de l'ancien appareil.
OPTIONS DE RETOUR :
En tant qu'utilisateur final, lorsque vous achetez un nouvel appareil, vous pouvez remettre gratuitement votre ancien appareil (qui remplit essentiellement la même fonction que le nouvel appareil acheté chez nous) pour qu'il soit éliminé. Les petits appareils dont les dimensions extérieures ne dépassent pas 25 cm peuvent être retournés en quantités domestiques, indépendamment de l'achat d'un nouvel appareil.
POSSIBILITÉ DE RETOUR SUR LE SITE DE L'ENTREPRISE PENDANT LES HEURES D'OUVERTURE :
SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn
POSSIBILITÉ DE RETOUR DANS VOTRE RÉGION :
Nous vous enverrons un timbre pour colis avec lequel vous pourrez nous renvoyer l'appareil gratuitement. Pour ce faire, veuillez nous contacter par e-mail à l'adresse service@joy-it.net ou par téléphone.
INFORMATIONS SUR L'EMBALLAGE :
Veuillez emballer soigneusement votre ancien appareil pour le transport. Si vous n'avez pas de matériel d'emballage approprié ou si vous ne souhaitez pas utiliser le vôtre, veuillez nous contacter et nous vous enverrons un emballage adapté.
7. SOUTIEN
Nous sommes également là pour vous après l'achat. En cas de questions ou de problèmes, nous sommes également disponibles pour vous aider par courrier électronique, par téléphone et par le biais du système d'assistance par tickets.
E-MAIL: service@joy-it.net
SYSTÈME DE BILLETS: http://support.joy-it.net
Téléphone: +49 (0)2845 9360 - 50 (9:30 - 17:30)
Pour plus d'informations, visitez notre site web: www.joy-it.net
