BEDIENUNGSANLEITUNG JT-PS360-C Joy-It
- Allgemeine Informationen.... 1
- Technische Spezifikationen.... 1
- Geräteübersicht.... 2
- Bildschirm....2
- Bedienung.... 3
- Sonstige Informationen.... 5
- Support....5
TABLE OF CONTENTS
Lieber Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.
Das JT-PS360-C ist ein Labornetzgerät, welches in verschiedenen Betriebsarten (z. B. Konstantstrom- oder Konstantspannungsbetrieb) genutzt werden kann. Durch das Tastenfeld, sowie den Druck- und Drehencoder, gestaltet sich die Bedienung des Netzgerätes besonders komfortabel. Zusätzlich können mit Hilfe des Tastenfeldes bis zu neun Einstellungen gespeichert und geladen werden. Das hochauflösende 1,54" Farbdisplay stellt alle wichtigen Informationen übersichtlich dar. Die USB-Schnittstelle ermöglichen das Gerät über den PC aus zu betreiben.
ACHTUNG! Schließen Sie keine induktiven Lasten an das Gerät an. Wenn Sie dennoch induktive Lasten anschließen möchten, müssen Sie das Labornetzgerät vor rückfließenden Strömen schützen. Andernfalls können Schäden am Gerät nicht ausgeschlossen werden.
2. TECHNISCHE SPEZIFIKATIONEN
Eingangsspannung 200 - 240 V AC / 100 - 120 V AC
Ausgangsspannung 0 - 60 V
Ausgangsstrom 0 - 6 A
Ausgangsleistung 0 - 360 W
Spannungsauflösung 0,01 V
Stromauflösung 0,001 A
Spannungsgenauigkeit ± (0,3% + 3 Ziffern)
Stromgenauigkeit ± (0,5% + 5 Ziffern)
Restwelligkeit 100 mV VPP
Antwortzeit im Konstantspannungsmodus 2 ms @ 0,1 A - 5 A
Lastregulation im Konstantspannungsmodus ± (0,1% + 2 Ziffern)
Lastregulation im Konstantstrommodus ± (0,1% + 3 Ziffern)
Messbereich elektrische Ladung 0 - 9999,99 Ah
Messbereich Energie 0 - 9999,99 Wh
Display 1,54" (3,91 cm) LCD Display
Übertemperaturschutz ab 90 °C

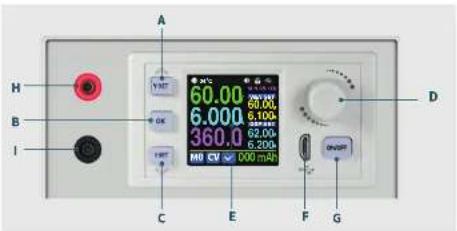

3. GERÄTEÜBERSICHT

A: Einstellung Spannung
B: Bestätigungstaste
C: Einstellung Strom
D: Druck & Drehencoder
E: Display
F: Micro-USB Schnittstelle
G: Ein-/Ausschalten des Ausgangs
H: Ausgang Stromversorgung; positiver Kontakt
I: Ausgang: negativer Kontakt
K: Ein/Aus-Schalter
L: Gehäuselüfter
M: Auswahl Eingangs-
spannung (230V / 110V)
4. BILDSCHIRM

A: Aktuelle Ausgangsspannung
B: Aktueller Ausgangsstrom
C: Aktuelle Ausgangsleistung
D: Aktuelle Datengruppe
E: Betriebsart (Konstantspannung/-strom)
F: Schutzstatusanzeige
G: Systemtemperatur
H: Elektrische Ladung Akku
I: Überstromschutzgrenze
J: Überspannungsschutzgrenze
K: Voreingestellter Ausgangsstrom
L: Voreingestellte Ausgangsspannung
M: DC Eingangsspannung
N: Kommunikationsschnittstelle
o: Tastensperre
P: Tastentöne
5. BEDIENUNG
5.1 EINSTELLUNG VON AUSGANGSSPANNUNG UND -STROM
Drücken Sie die ON/OFF Taste um den Ausgang Ein- bzw. Auszuschalten. Im eingeschalteten Zustand leuchtet die Taste grün.
Drücken Sie die Taste I-SET um den Ausgangsstromwert einzustellen. Drehen Sie den Drehencoder, um den Wert anzupassen. Drücken Sie den Drehencoder, um den Cursor zu bewegen. Halten Sie die Taste I-SET gedrückt, um den Überstromschutzwert einzustellen.
Drücken Sie die Taste V-SET um den Ausgangsspannungswert einzustellen. Drehen Sie den Drehencoder, um den Wert anzupassen. Drücken Sie den Drehencoder, um den Cursor zu bewegen. Halten Sie die Taste V-SET gedrückt, um den Überspannungsschutzwert einzustellen.
Wird das Gerät im Konstantstrommodus betrieben, so erscheint in der Betriebsartanzeige (siehe Kapitel 4 - Bildschirm - E) die Bezeichnung CC ("Constant current"). Im Konstantspannungsmodus erscheint stattdessen die Bezeichnung CV ("Constant voltage").
Wenn das Gerät normal arbeitet, so wird in der Schutzstatusanzeige (siehe Kapitel 4 - Bildschirm - F) ein Haken angezeigt. Sollte der aktuelle Stromwert den eingestellten Überstromschutzwert übersteigen, so wird stattdessen die Bezeichnung OCP ("Over current protection") angezeigt. Sollte der aktuelle Spannungswert den eingestellten Überspannungsschutzwert übersteigen, so wird stattdessen die Bezeichnung OVP ("Over voltage protection") angezeigt. Der Ausgang wird in diesen Fällen automatisch ausgeschaltet. Übersteigt die Systemtemperatur einen Wert von 90°C wird der Ausgang ebenfalls ausgeschaltet und der Hinweis OTP ("Over temperarture protection") wird eingeblendet.
5.2 DATENGRUPPEN
Drücken und halten Sie die OK Taste, um die aktuellen Werte (Ausgangsspannung, Ausgangsstrom, Überspannungsschutz, Überstromschutz) in den Schnellzugriffsspeicher zu speichern. Dabei ist M1 als Standardspeicher ausgewählt. Drehen Sie den Drehencoder, um einen alternativen Speicherplatz auszuwählen und bestätigen Sie mit OK, um das Speichern auf dem ausgewählten Speicherplatz zu bestätigen.
Halten Sie den Drehencoder gedrückt, um den Schnellzugriff zu öffnen. Drehen Sie am Encoder, um den gewünschten Speicherplatz auszuwählen, und bestätigen Sie mit OK, um die Daten aus dem ausgewählten Speicherplatz zu laden.
5.3 SYSTEMEINSTELLUNGEN
Drücken Sie OK um die Systemeinstellungen zu öffnen. Drücken Sie die Taste I-SET um im Menü nach unten zu navigieren. Drücken Sie V-SET um nach oben zu navigieren. Die ausgewählte Einstellung kann mittels des Drehencoders geändert werden. Die folgenden Einstellungen stehen zur Verfügung:
Sprache: Einstellen der Systemsprache
Mem. Ausgang: im ausgeschalteten Zustand bleibt der aktuelle Ausgangszustand beim Laden einer Einstellung aus dem Schnellspeicher gespeichert. Im eingeschalteten Zustand wird beim Laden der Ausgang automatisch eingeschaltet.
Boot Pow: Stellt den Ausgangszustand beim Gerätestart automatisch auf Aus oder Ein.
Logo: Zeigt das Boot-Logo beim Gerätestart an.
Ton: Stellt den Tastenton auf Aus oder Ein.
H. Licht: Stellt die Hintergrundbeleuchtung auf einen Wert zwischen 0 und 5.
Upd. R.: Stellt die Aktualisierungsrate der Ausgangsanzeige (Spannung & Strom) auf S(low), M(middle) und H(high).
Max Power: Begrenzt die maximale Leistung auf einen Wert zwischen 0 und 380 Watt.
Temperature: Wechselt die Temperatur-Einheit zwischen Celsius und Fahrenheit.
Rotate: Stellt die Displayausrichtung auf 0, 90, 180 oder 270 Grad.
Schnittst.: Wählt die verfügbare Schnittstelle zwischen USB, TTL, BT und RS485. Achtung! Die BT-Schnittstelle ist in unseren Modellen nicht enthalten und daher nicht verfügbar.
Baudrate: Stellt die aktuelle Baudrate ein.
Adresse: Stellt die Adresse auf einen Wert zwischen 001 und 255.
5.4 DISPLAY-EINSTELLUNG
Drücken Sie die OK Taste, um die Systemeinstellungen zu öffnen und drücken Sie den Drehencoder, um in die Einstellungen für die Display-Gestaltung zu gelangen. Hier können Sie mit den Tasten V-SET und I-SET navigieren.
Digits Style: Wählt den Zahlenstil zwischen NORM, Seg1 und Seg2 aus.
Custom Colors: Stellt die bevorzugte Farbe für den jeweiligen Wert ein.
5.5 Datenspeicher-Einstellungen
Drücken Sie die OK-Taste, um in die Systemeinstellungen zu gelangen. Drücken Sie dann zwei mal den Drehencoder, um in die Datenspeicher-Einstellungen zu gelangen. Wählen Sie mit den Tasten V-SET und I-SET den Speicherplatz, den Sie bearbeiten möchten. Mit einem Druck auf den Drehencoder, können Sie den gewählten Speicherplatz bestätigen, um die gewünschten Einstellungen zu bearbeiten. Während der Bearbeitung kann mit den Tasten V-SET und I-SET zwischen den einzelnen Parametern gewechselt werden.
5.6 SYSTEMINFORMATIONEN
Drücken Sie die OK-Taste, um in die Systemeinstellungen zu gelangen. Drücken Sie dann drei mal den Drehencoder, um die Systeminformationen aufzurufen. Hier stehen Ihnen das Model, die Seriennummer und die installierte Firmware als Information zur Verfügung.
6. SONSTIGE INFORMATIONEN
Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)
[NO TEXT]
SYMBOL AUF ELEKTRO- UND ELEKTRONIKGERÄTEN:
Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.
RÜCKGABEMÖGLICHKEITEN:
Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte, bei denen keine äußeren Abmessungen größer als 25 cm sind, können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.
MÖGLICHKEIT RÜCKGABE AN UNSEREM FIRMENSTANDORT WÄHREND DER ÖFFNUNGSZEITEN:
SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn
MÖGLICHKEIT RÜCKGABE IN IHRER NÄHE:
Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an service@joy-it.net oder per Telefon an uns.
INFORMATIONEN ZUR VERPACKUNG:
Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.
7. SUPPORT
Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen, stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.
E-MAIL: service@joy-it.net
TICKET-SYSTEM: http://support.joy-it.net
TELEFON: +49 (0)2845 9360 - 50 (9:30 - 17:30 Uhr)
Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net
