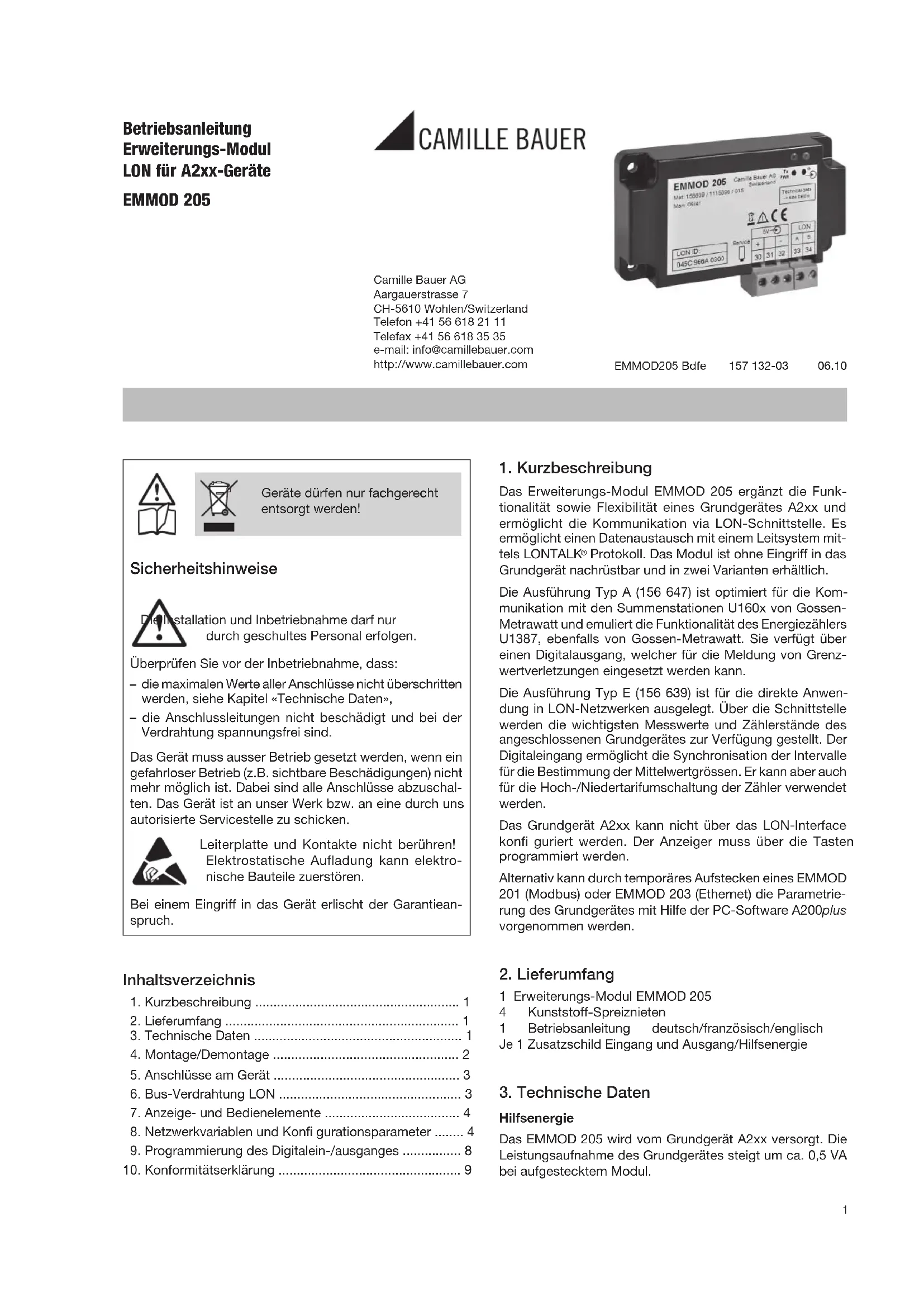

MODE D'EMPLOI EMMOD205 Gossen Metrawatt

4. Montage / Demontage

CH-5610 Wohlen/Suisse

Téléphone [phone]

Téléfax [phone]

e-mail: [e-mail]

http://www.camillebauer.com

EMMOD205 Bdfe 157 132-01 08.08

Les appareils ne peuvent être éliminés que de façon appropriée!

Consignes de sécurité

ation et la mise en service doivent impérativement être faites par du personnel spécialement formé.

Avant la mise en service vérifi er les points suivants:

• ne pas dépasser les valeurs maximales de tous les raccordements, voir chapitre «Caractéristiques techniques»,
• s'assurer que les lignes raccordées ne soient ni abimées ni sous tension.

L'appareil doit être mis hors service si un fonctionnement sans danger n'est plus possible (p.ex. suite à un dommage visible). Tous les raccordements doivent être déconnectés. L'appareil doit être retourné en usine ou à un atelier autorisé pour faire des travaux de service.

Ne pas toucher les circuits imprimés et les contacts! Des charges électrostatiques pourraient endommager les composants électroniques.

Toute intervention dans l'appareil entraîne l'extinction de la clause de garantie.

Sommaire

1. Description brève .... 10
2. Etendue de la livraison .... 10
3. Caractéristiques techniques .... 10
4. Montage et démontage .... 11
5. Raccordement d'EMMOD 205 .... 12
6. Câblage d'interface LON .... 12
7. Elements d'affi chage et d'utilisation .... 13
8. Variables de réseau et paramètres de configuration . 13
9. Programmation de l'entrée/la sortie numérique...... 17
10. Certifi cat de conformité .... 18

1. Description brève

Le module d'extension EMMOD 205 élargit les fonctions et la fl exibilité d'un appareil de base A2xx et réalise la communication par l'interface LON. Il permet l'échange de données à l'aide du protocole LONTALK® avec un système de conduite et peut être incorporé sans modifi cation dans l'instrument de base. Deux versions sont disponibles.

La version A (156 647) est optimisée pour communiquer avec les stations de sommation U160x de Gossen-Metrawatt et émule la fonctionnalité du compteur d'énergie U1687 de Gossen-Metrawatt. Elle fournit une sortie digitale utilisable pour signaler les violations de limites.

La version E (156 639) est conçue pour des applications directes sur réseau LON. Les grandeurs mesurées les plus importantes ainsi que les contenus des compteurs de l'appareil de base sont accessibles via l'interface. L'entrée digitale peut servir à la synchronisation des intervalles pour le calcul des valeurs moyennées ou à la commutation tarif bas/haut des compteurs.

L'appareil de base A2xx ne peut pas être programmé via l'interface LON. Il faut confi gurer celui-ci à l'aide des touches.

Il est possible de monter à titre temporaire soit un module EMMOD 201 (Modbus) soit un module EMMOD 203 (Ethernet) afi n de paramètrer l'appareil de base au moyen du logiciel PC A200plus.

2. Etendue de la livraison

1 module d'extension EMMOD 205
4 rivets spéciaux en matière plastique
1 mode d'emploi en allemand/français/anglais
1 étiquette additionnelle pour chaque entrée de mesure et sortie de mesure / alimentation auxiliaire

3. Caractéristiques techniques

Alimentation auxiliaire

L'alimentation de EMMOD 205 est assurée par l'instrument de base A2xx. Par l'enfi chage d'EMMOD 205, la consommation de l'instrument des base augmente de < 0,5 VA.

Ambiance extérieure

Température de

fonctionnement: - 10 à + 55 °C

Température de stockage: -25 à +70 °C

Humidité relative en

moyenne annuelle: ≤ 75%

Altitude: 2000 m max.

Utiliser seulement dans les intérieurs!

Communication

Interface: LON

Protocole: LONTALK®

Moyen de transmission: Echelon FTT-10A Transceiver, couplé au transmetteur,

ligne torsadée à deux fi ls à polarisation

Vitesse de transmission: 78 kBit/s

Raccordements: Bornes à vis enfi chables

Entrée numérique (Type E)

Fonction: Synchronisation pour acquisi- tion de valeurs moyennes ou commutation haut-bas tarif pour compteurs d'énergie

Alimentation du contact: interne 5 V / 2,2 kΩ

Raccordement externe: contact libre de potentiel

Contact HORS: Repos, haut tarif

Contact EN: Impulsion, bas tarif, LED «IN» EN

Durée d'impulsion min.: 150 ms

Sortie numérique (Type A)

Fonction: Détecteurs de valeur limite

Séparation de tous les

autres circuits: 500 V CA

Valeurs maximum: 125 V (+ 25%), 30 mA

4. Montage et démontage

L'instrument de base A2xx à compléter doit comporter le programme de base (Firmware) version 4.00 ou plus haut.

Déclencher l'instrument de base A2xx.

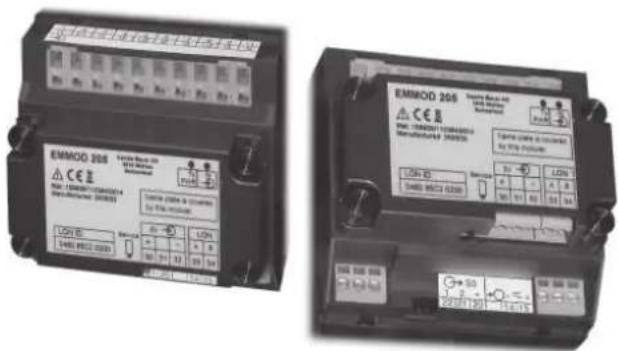

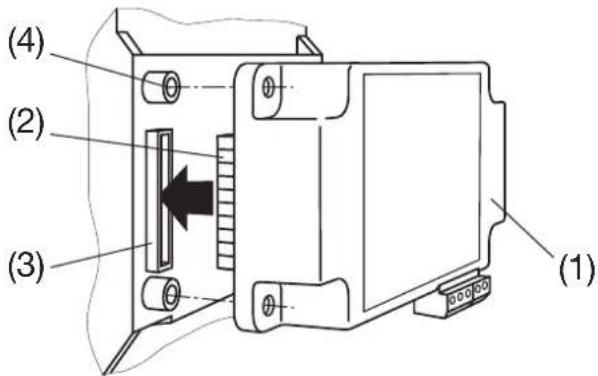

Embrocher simplement le module complémentaire (1) à l'arrière de l'instrument de base (Fig. 1) tout en veillant à faire correspondre la fi che (2) et la prise (3).

Attention! Ne pas toucher le circuit imprimé ni les contacts. Des charges électrostatiques pourraient endommager les composants électroniques.

Fig. 1

Pour assurer mécaniquement le montage, enfi cher les 4 rivets spéciaux en matière plastique (5) dans les trous correspondants (4) (Fig.2).

Fig. 2

Coller suivant Fig. 3 les plaquettes indicatrices avec désignation des entrées, sorties et alimentation auxiliaire.

Fig. 3

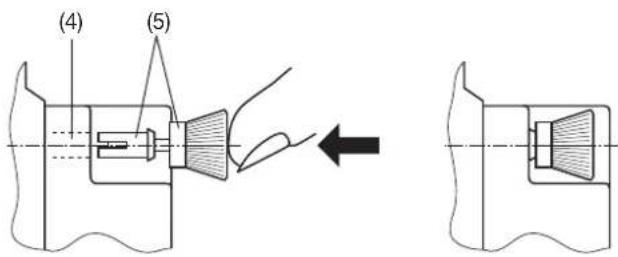

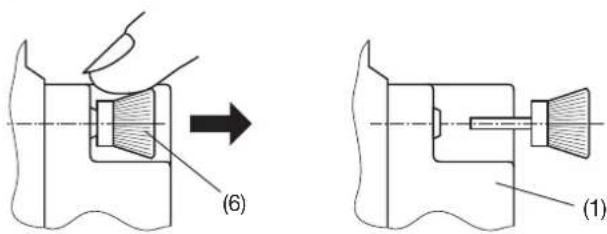

Pour le démontage, retirer les rivets spéciaux en les tenant par leur tête moletée (6) (Fig. 4). Le module complémentaire (1) peut maintenant être débroché.

Fig. 4

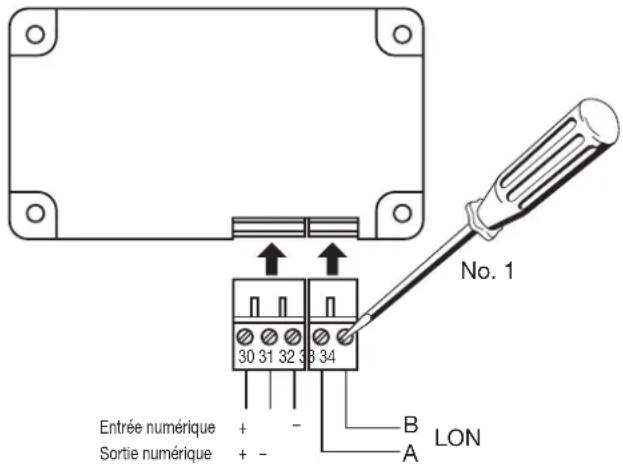

1. Raccordement d'EMMOD 205


Fig. 5

Longueur maximum des lignes

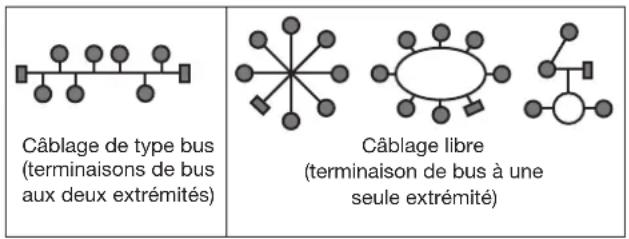

	Câblage de type bus (terminaisons de bus aux deux extrémités)	Câblage libre (terminaison de bus à une seule extrémité)
JY (ST) Y 2 x 2 x 0,8 mm	900 m 500 m	320 m maxi appareil-appareil
Level IV, 22AWG 1400 m	500 m	400 m maxi appareil-appareil
Belden 8471 2700 m	500 m	400 m maxi appareil-appareil
Belden 85102 2700 m	500 m

Les valeurs indiquées correspondent à la longueur totale des lignes et concernent l'émetteur-récepteur FTT-10A.

6. Câblage d'interface LON

Le moyen de transmission le plus répandu dans l'industrie et dans le bâtiment est constitué par les câbles de cuivre à paires torsadées comme ceux qu'on peut utiliser avec l'émetteur-récepteur isolé galvaniquement FFT-10A. On peut brancher les deux brins du câble comme on le désire; il n'y a donc pas de risque d'inverser la polarité de l'installation. Les distances de transmission dépendent des caractéristiques électriques du câble et de la topologie du réseau. C'est pourquoi il faut impérativement veiller à ce que le câble utilisé soit conforme aux spécifi cations indiquées et, pour éviter les réfl exions, qu'il soit monté à l'intérieur d'un segment de bus.

Netzwerktopologien:

Fig. 6

Sur les structures bus, les appareils sont connectés en parallèle. Au début et à la fin doivent se trouver des terminaisons de bus. Sur les structures à topologie libre, une seule terminaison de bus est nécessaire, mais la distance de transmission est limitée. Le module d'extension EMMOD 205 ne possède pas de résistance terminale interne.

Avec des répéteurs, on peut refraichir le signal, et ainsi augmenter la portée. A cause de la fonction de transfert, on ne peut installer qu'un seul bus actif par segment de bus. Le transfert sur d'autres supports physiques de communication et la transmission des paquets de données dans les différents segments du bus sont réalisés par des routeurs.

Type de câble recommandé

La solution la plus économique consiste à utiliser un câble JY (ST) Y à paires torsadées de 2 x 2 x 0,8 mm. Normalement, aucun blindage n'est nécessaire. Toutefois, en cas de problèmes de communication dans un environnement particulièrement perturbé, un blindage permet de contourner la diffi culté. La valeur de 0,8 mm correspond au diamètre des fi Is, leur section étant de 0,5 mm ^2 .

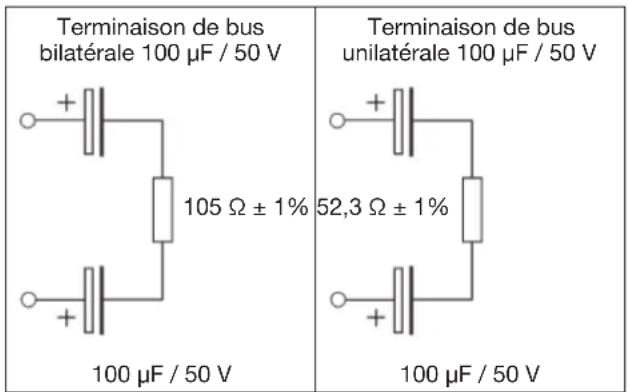

Terminaisons de bus

Dans les stations principales, en utilise souvant une terminaison de bus commutable que l'on règle selon la topologie. Sur les structures bus ou en cas d'utilisation de répéteurs, des terminaisons de bus supplémentaires sont nécessaires. Vous pouvez alors monter des accessoires LON U1664 dans le boîtier sur profi lé chapeau; ils contiennent une terminaison de bus unilatérale et une terminaison de bus bilatérale.

7. Elements d'affi chage et d'utilisation

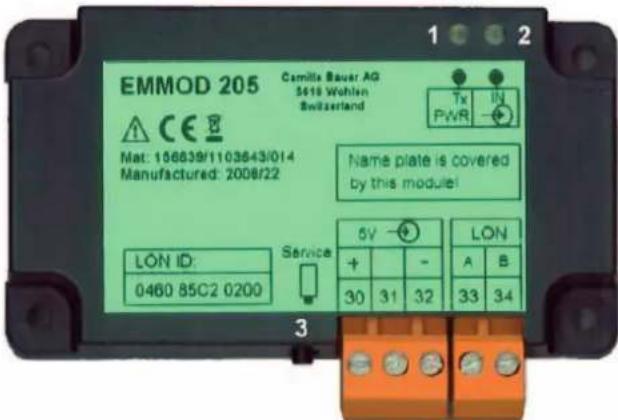

1 Tx / Alimentation Diode DEL à fonction multiple

- Brilliance moyenne: Appareil sous tension.

• Toujours éteinte: Défaut du module ou de l'appareil de base.
• Toujours éteinte: Défaut du module ou de l'appareil de base.
• Sur-brillance brève: L'appareil répond à une demande du réseau LON. De cette manière, il est possible de détecter la fréquence de rafraîchissement externe.

2 Affi chage de l'état EN ou HORS

- Type A (Sortie): affi che l'état de l'alarme.

La sortie devient active simultanément.

- Type E (Entrée): affi che l'état du contact raccordé. Aucun affi chage si l'entrée dans le A2xx n'a pas été confi gurée.

3 Bouton de service

La pression de ce bouton déclenche l'émission de l'identifi ant Neuron.

Cette procédure est utilisée lors de l'intégration de l'appareil dans le réseau LON.

8. Variables de réseau et paramètres de confi guration

Compatibilité

Les objets sont orientés selon les règles LON-Mark(R). Dû à une implantation différée dans l'unité de base A2xx, ces objets ne sont pas totalement compatibles. Ainsi, le système comme les rapports de transformation des transformateurs ne peuvent pas être confi gurés via le bus. Cette confi guration doit être réalisée à l'aide des touches de l'unité de base A2xx.

Objets

Les variables disponibles sont regroupées en 4 groupes qui forment un objet (unité fonctionnelle) chacun. L'objet central „nodeObject“ sert à contrôler la communication LON et à identifi er l'appareil. Les autres objets (amMeter (ampèremètre), powerMeter (wattmètre), voltMeter (voltmètre), et energyMeter (compteur d'énergie)), contiennent les valeurs présentes les plus importantes de l'unité de base A2xx, mais du fait de restrictions spécifi ques LON, ne contiennent pas l'intégralité des mesures possibles. L'allocation des variables disponibles de l'appareil de base est donnée dans la colonne A2xx des tableaux.

Conditions d'émission

Toutes les variables d'un objet seront émises simultanément dès qu'une ou plusieurs variables excéderont les limites défi nies (SendDelta (émission écart)) ou si le temps (Max-SendTime) est atteint.

Condition d'émission de la variable d'un objet:

maxSendTime	SendDelta Transmission
0.0 0.0 Aucune
0.0 >0.0 Dès que l'augmentation ou la diminution d'une valeur dépasse le seuil défi ni.
>0.0 0.0 Cycliquement, selon la période défi nie.
>0.0 >0.0 Dès que l'augmentation ou la diminution d'une valeur ou le temps dépasse le seuil défi ni.

Variables de réseau

Les grandeurs de mesure, les informations de statut et les instructions de commande du module EMMOD205 disponibles sur le réseau sont défi nies comme des types de variables de réseau standards (SNVT). Les données de confi guration relatives au réseau sont défi nies comme des types de paramètres de confi guration standards (SCPT).

Toutes les informations nécessaires sur les outils de gestion de réseau sont données dans la page de présentation de Camille Bauer (http://www.camillebauer.com), dans les fi chiers (voir ci-dessous).

A l'aide des variables de réseau disponibles, on peut réaliser les profi ls fonctionnels suivants selon le projet LONMARK Draft V1.0:

• voltmètre triphasé (2105)
• ampèremètre triphasé (2104)
• wattmètre triphasé (2103)
• appareil de mesure d'énergie triphasé (2100)

Aperçu des versions

Version standard Type E (156 639)

Texte pour reconnaître (nvoOemType)	A2x0 EMMOD205 Vy.z
Fichiers d’utilisateur	EM205STD.APB EM205STD.XIF

y.z - version actuelle (p.ex. 1.0)

Version pour ECS-LAN Type A (156 647)

Texte pour reconnaître (nvoOemType)	A230sD0F0G1H1M1P0Q0U6V2W1Z0
Fichiers d’utilisation	EMU1387.APB EMU1387.XIF

Description des variables, version standard Type E (156 639)

Noeud - nodeObject (ObjectId = 0)

N° de nv Variables de réseau Type de données Description
0 nviRequest SNVT_obj_request Interrogation de status d'objet
1 nvoStatus SNVT_obj_status Annonces de statut d'objet
2 nvoOEMType SNVT_str_asc Type d'appareil
3 nvoFileDirectory SNVT_address Adresse de départ du fi chier de configuration

Reference	Confi guration property Type	de données Description
Appareil	SCPTlocation	SCPTlocation(SNVT_str_asc)	Lieu d'implementation

Ampèremètre - amMeter (ObjectId = 1)

N° de nv	Variables de réseau	Type de données	Description	A2.. 2)
4	nvol1	SNVT_amp_f	Courant phase 1	l1
5	nvol3	SNVT_amp_f	Courant phase 3	l3
6	nvol2	SNVT_amp_f	Courant phase 2	l2
7	nvolAvg	SNVT_amp_f	Courant, valeur moyenne	lAvg

Reference	Configuration property	Type de données	Description	Default
	UCPTconnType		1)
	UCPTctCurrentPrim		1)
	UCPTctCurrentSec		1)
Objet	UCPTampSendDelta	UCPTampSendDelta	4)	0A
Objet	SCPTmaxSendTime	SCPTmaxSendTime	3)	1s

Wattmètre - powerMeter (ObjectId = 2)

N° de nv	Variables de réseau	Type de données	Description	A2.. 2)
8	nvoP	SNVT_power_f	Puissance active du réseau	P
9	nvoP1	SNVT_power_f	Puissance active phase 1	P1
10	nvoP2	SNVT_power_f	Puissance active phase 2	P2
11	nvoP3	SNVT_power_f	Puissance active phase 3	P3
12	nvoQ	SNVT_power_f	Puissance réactive du réseau	Q
13	nvoPF	SNVT_pwr_fact	Facteur du puissance réseau 6)	PF
14	nvoPF1	SNVT_pwr_fact	Facteur du puissance phase 1 6)	PF1
15	nvoPF2	SNVT_pwr_fact	Facteur du puissance phase 2 6)	PF2
16	nvoPF3	SNVT_pwr_fact	Facteur du puissance phase 3 6)	PF3
17	nvoQ1	SNVT_power_f	Puissance réactive phase 1	Q1
18	nvoQ2	SNVT_power_f	Puissance réactive phase 2	Q2
19	nvoQ3	SNVT_power_f	Puissance réactive phase 3	Q3

Reference	Configuration property	Type de données	Description	Default
Objet	SCPTmaxSendTime	SCPTmaxSendTime	3)	1.0s
Objet	UCPTpwrSendDelta	UCPTpwrSendDelta	4)	0 W
Objet	UCPTpwrFactSendDelta	UCPTpwrFactSendDelta	4)	0

Voltmètre - voltMeter (ObjectId = 3)

N° de nv	Variables de réseau	Type de données	Description	A2.. 2)
20	nvoU12	SNVT_volt_f	Tension phase 1 – phase 2	U12
21	nvoU23	SNVT_volt_f	Tension phase 2 – phase 3	U23
22	nvoU31	SNVT_volt_f	Tension phase 3 – phase 1	U31
23	nvoU1	SNVT_volt_f	Tension phase 1 – neutre	U1
24	nvoU2	SNVT_volt_f	Tension phase 2 – neutre	U2
25	nvoU3	SNVT_volt_f	Tension phase 3 – neutre	U3
26	nvoF	SNVT_freq_hz	Fréquence	F
27	nvoUAvg	SNVT_volt_f	Valeur moyenne des U1, U2, U3	5)

Reference	Conf i guration property Type	de données Description Default
	UCPTconnType		1)
	UCPTptVoltagePrim		1)
	UCPTptVoltageSec		1)
Objet UCPTvoltSendDelta UCPTvoltSendDelta			4)
Objet SCPTmaxSendTime SCPTmaxSendTime			3)
Objet UCPTfreqSendDelta UCPTfreqSendDelta			4)

Appareil de mesure d'énergie – energyMeter (ObjectId = 4)

N° de nv Variables de réseau Type de données Description A2..			2)
28 nviEnergyClr SNVT_switch Remise à zéro des compteurs
29 nvoWhTot	SNVT_elec_whr_f	1)
30 nvoVarhTot	SNVT_elec_whr_f	1)
31 nvoEnergyPwrPri	special	1)
32 nvoEPincLT	SNVT_reg_val	EPincLT
33 nvoEPoutHT	SNVT_reg_val	EPoutHT
34 nvoEPoutLT	SNVT_reg_val	EPoutLT
35 nvoEPincHT	SNVT_reg_val	EPincHT
36 nvoEQindHT SNVT_reg_val		EQindHT

Reference	Configuration property	Type de données	Description	Default
	UCPTenergyAccumMode		1)
Objet	SCPTmaxSendTime SCPTmaxSendTime		3)	1.0s
Objet	UCPTenergySendDelta	UCPTenergySendDelta	4)	0 Wh

Description des variables, version pour ECS-LAN Type A (156 647)

Noeud - nodeObject (ObjectId = 0)

N° de nv Variables de réseau Type de données Description
0	nviRequest	SNVT_obj_request	Interrogation de statut d'objet
1	nviTimeSet	SNVT_time_stamp	1)
2	nvoStatus	SNVT_obj_status	Annonces de statut d'objet
3	nvoFileDirectory	SNVT_address	Adresse de départ du fichier de configuration
4	nvoOemType	SNVT_str_asc	Type d'appareil
5	nvoSerialNumber	SNVT_str_asc	1)
6	nvoPowerUpHours	SNVT_time_hour	1)

Reference	Confi guration property	Type de données Description
	SCPTmaxSndT		1)
	SCPTdevMajVer		1)
	SCPTdevMinVer		1)
Appareil	SCPTlocation	SCPTlocation(SNVT_str_asc)	Lieu d’implementation

Ampèremètre - amMeter (ObjectId = 1)

N° de nv Variables de réseau Type de données Description A2..				2)
7	nvol1	SNVT_amp_f	Courant phase 1	I1
8	nvol3	SNVT_amp_f	Courant phase 3	I3
9	nvol2	SNVT_amp_f	Courant phase 2	I2
10	nvolAvg	SNVT_amp_f	Courant, valeur moyenne	IAvg

Reference	Configuration property	Type de données	Description	Default
	UCPTconnType		1)
	UCPTctCurrentPrim		1)
	UCPTctCurrentSec		1)
Objet	UCPTampSendDelta	UCPTampSendDelta	4)	0A
Objet	SCPTmaxSendTime SCPTmaxSendTime		3)	1s

Wattmètre - powerMeter (ObjectId = 2)

N° de nv Variables de réseau Type de données Description A2..		2)
11 nvoWatTot SNVT_power_f Puissance active du réseau P1+P2+P3
12 nvoWat1 SNVT_power_f Puissance active phase 1 P1
13 nvoWat2 SNVT_power_f Puissance active phase 2 P2
14 nvoWat3 SNVT_power_f Puissance active phase 3 P3
15 nvoVarTot SNVT_power_f Puissance réactive du réseau Q
16 nvoPwrFactrTot SNVT_pwr_fact Facteur du puissance réseau	6)	PF
17 nvoPwrFactr1 SNVT_pwr_fact Facteur du puissance phase 1	6)	PF1
18 nvoPwrFactr2 SNVT_pwr_fact Facteur du puissance phase 2	6)	PF2
19 nvoPwrFactr3 SNVT_pwr_fact Facteur du puissance phase 3	6)	PF3

Reference	Configuration property	Type de données	Description	Default
Objet	SCPTmaxSendTime SCPTmaxSendTime		3)	0.8s
Objet	UCPTpwrSendDelta UCPTpwrSendDelta		4)	0 W
Objet	UCPTpwrFactSendDelta	UCPTpwrFactSendDelta	4)	0

Voltmètre - voltMeter (ObjectId = 3)

N° de nv	Variables de réseau	Type de données	Description	A2.. 2)
20	nvoU12	SNVT_volt_f	Tension phase 1 – phase 2	U12
21	nvoU23	SNVT_volt_f	Tension phase 2 – phase 3	U23
22	nvoU31	SNVT_volt_f	Tension phase 3 – phase 1	U31
23	nvoU1N	SNVT_volt_f	Tension phase 1 – neutre	U1
24	nvoU2N	SNVT_volt_f	Tension phase 2 – neutre	U2
25	nvoU3N	SNVT_volt_f	Tension phase 3 – neutre	U3
26	nvoFreq	SNVT_freq_hz	Fréquence	F
27	nvoUAvg	SNVT_volt_f	Valeur moyenne des U1, U2, U3	5)

Reference	Configuration property	Type de données	Description	Default
	UCPTconnType		1)
	UCPTptVoltagePrim		1)
	UCPTptVoltageSec		1)
Objet	UCPTvoltSendDelta UCPTvoltSendDelta		4)	0 V
Objet	SCPTmaxSendTime	SCPTmaxSendTime	3)	1.0s
Objet	UCPTfreqSendDelta	UCPTfreqSendDelta	4)	0 Hz

Appareil de mesure d'énergie – energyMeter (ObjectId = 4)

N° de nv	Variables de réseau Type de données Description			A2..	2)
28 nviEnergyClr	SNVT_switch	Remise à zéro des compteurs
29 nviEnergyFreeze	SNVT_switch		1)
30 nvoWhTot	SNVT_elec_whr_f		1)
31 nvoVarhTot	SNVT_elec_whr_f		1)
32 nvoEnergyClrTs SNVT_time_stamp			1)
33 nvoEnergyFlowHrs	SNVT_time_hour		1)
34 nvoEnergyPwrPri	UNVT_energyPower	Energie,	Puissance totale, Défaut 7)	EPincHT (P1+P2+P3)
35 nvoEnergyPwrSec	UNVT_energyPower		1)
36 nvoRegValWhFr	SNVT_reg_val_ts		1)
37 nvoRegValWhSec	SNVT_reg_val		1)
38 nvoRegValWhTot	SNVT_reg_val	Energie	active consommée, haut tarif	EPincHT
39	nvoRegValVarhTot	SNVT_reg_val	Energie réactive consommée, bas tarif	EQindHT
40 nvoEnergyPwrVarh UNVT_energyPower			1)

Reference	Configuration property	Type de données	Description	Default
	UCPTenergyAccumMode		1)
Objet	SCPTmaxSendTime SCPTmaxSendTime		3)	1.0s
Objet	UCPTenergySendDelta	UCPTenergySendDelta	4)	0 Wh
	UCPTpulseRate		1)

Remarques:

1) Ces variables ne sont que des repères non disponibles dans cette version. La configuration du système ainsi que les rapports des transformateurs doit être réalisée à l'aide des touches de l'appareil de base.
2) En fonction du système, certaines grandeurs ne sont pas disponibles (voir appareil de base A2xx). Dans ce cas, l'appareil renvoie la valeur 8.888+030, respectivement 1.55555 pour le facteur de puissance afi n de fournir une information claire dans cette circonstance.
3) Réglage de l'intervalle de temps pour l'émission de toutes les variables de l'objet approprié (bloc fonction). Si cet intervalle est fi xé à 0.0 s, le contrôle temporel est arrêté.
4) Réglage de l'écart maximum absolu de la variable par rapport à la transmission précédente. En cas de dépassement, toutes les valeurs de l'objet seront émises à nouveau. Si les valeurs sont réglées à 0.0, aucune transmission ne sera effectuée.
5) La valeur est calculée localement et n'est pas disponible dans l'appareil de base A210/A220. Umoy=(U1+U2+U3)/3.
6) La valeur 1.1111 est émise si le facteur de puissance ne peut être calculé du fait de grandeurs d'entrée trop faibles.
7) Variable spéciales destinées à la station de sommation U1601.

9. Programmation de l'entrée / la sortie numérique

Vous trouvez une instruction de programmation détaillée dans l'instruction de service de l'appareil de base A2xx.

Programmation de la sortie numérique (Type A)

L'état de commutation suit celui de la sortie digitale 1 de l'appareil de base. Le choix de la grandeur à surveiller est fait dans l'unité de base (OUT1). Remarque: La sortie impulsions pour comptage d'énergie n'est pas possible.

Programmation de l'entrée numérique (Type E)

Instruction abrégée

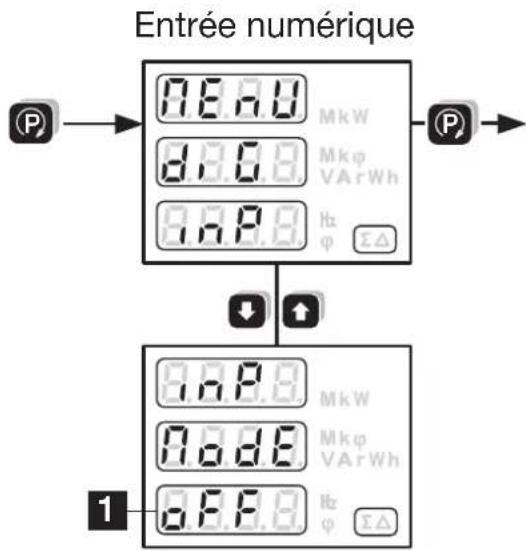

Enfoncer la touche Ⓓ️ jusqu'à apparition du menu désiré «Entrée numérique». Avec la touche ↓ on atteint le niveau de paramétrage.

Enfoncer la touche Ⓟ et modifi er le paramètre qui clignote avec les touches ↓ ↑

Appuyer la touche Ⓓ > 2 sec. Remettre l'appareil de base en mode affi chage.

Le module doit être embroché pour ces opérations.

Aperçu des paramètres

No.	Affichage au centre	(Sélection, * = default)	Signification	Information
1			Mode de fonctionnement de l'entrée numérique du module d'interface	(input mode)
			Entrée inactive
			L'entrée produit la commutation bas/haut tarif des compteurs d'énergie
			L'entrée sert à la synchronisation des intervalles de la mesure de puissance	L'intervalle de temps au menu «Synctime» est ignoré

10. Certifi cat de conformité

EG - KONFORMITÄTSERKLÄRUNG EC DECLARATION OF CONFORMITY

CAMILLE BAUER

Dokument-Nr./

EMMOD205_CE-konf.DOC

Document.No.:

Hersteller/ Camille Bauer AG
