BEDIENUNGSANLEITUNG EMMOD205 Gossen Metrawatt

Geräte dürfen nur fachgerecht entsorgt werden!

Sicherheitshinweise

stallation und Inbetriebnahme darf nur durch geschultes Personal erfolgen.

Überprüfen Sie vor der Inbetriebnahme, dass:

• die maximalen Werte aller Anschlüsse nicht überschritten werden, siehe Kapitel «Technische Daten»,
• die Anschlussleitungen nicht beschädigt und bei der Verdrahtung spannungsfrei sind.

Das Gerät muss ausser Betrieb gesetzt werden, wenn ein gefahrloser Betrieb (z.B. sichtbare Beschädigungen) nicht mehr möglich ist. Dabei sind alle Anschlüsse abzuschalten. Das Gerät ist an unser Werk bzw. an eine durch uns autorisierte Servicestelle zu schicken.

Leiterplatte und Kontakte nicht berühren! Elektrostatische Aufladung kann elektronische Bauteile zuerstören.

Bei einem Eingriff in das Gerät erlischt der Garantieanspruch.

Inhaltsverzeichnis

1. Kurzbeschreibung .... 1
2. Lieferumfang .... 1
3. Technische Daten .... 1
4. Montage/Demontage 2
5. Anschlüsse am Gerät 3
6. Bus-Verdrahtung LON 3
7. Anzeige- und Bedienelemente 4
8. Netzwerkvariablen und Konfi gurationsparameter ..... 4

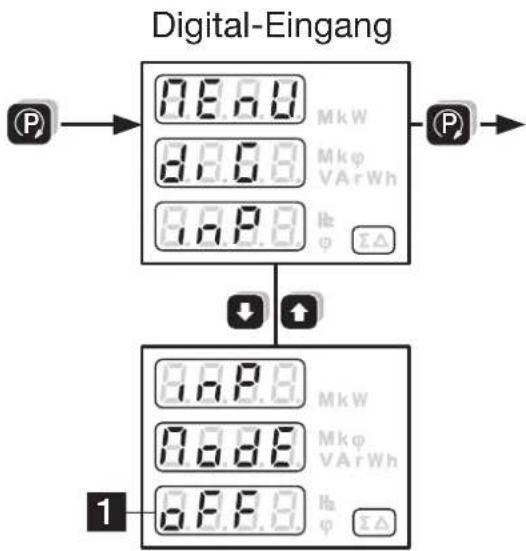

9. Programmierung des Digitalein-/ausganges 8
10. Konformitätserklärung 9

1. Kurzbeschreibung

Das Erweiterungs-Modul EMMOD 205 ergänzt die Funktionalität sowie Flexibilität eines Grundgerätes A2xx und ermöglicht die Kommunikation via LON-Schnittstelle. Es ermöglicht einen Datenaustausch mit einem Leitsystem mittels LONTALK® Protokoll. Das Modul ist ohne Eingriff in das Grundgerät nachrüstbar und in zwei Varianten erhältlich.

Die Ausführung Typ A (156 647) ist optimiert für die Kommunikation mit den Summenstationen U160x von Gossen-Metrawatt und emuliert die Funktionalität des Energiezählers U1387, ebenfalls von Gossen-Metrawatt. Sie verfügt über einen Digitalausgang, welcher für die Meldung von Grenzwertverletzungen eingesetzt werden kann.

Die Ausführung Typ E (156 639) ist für die direkte Anwendung in LON-Netzwerken ausgelegt. Über die Schnittstelle werden die wichtigsten Messwerte und Zählerstände des angeschlossenen Grundgerätes zur Verfügung gestellt. Der Digitaleingang ermöglicht die Synchronisation der Intervalle für die Bestimmung der Mittelwertgrössen. Er kann aber auch für die Hoch-/Niedertarifumschaltung der Zähler verwendet werden.

Das Grundgerät A2xx kann nicht über das LON-Interface konfi guriert werden. Der Anzeiger muss über die Tasten programmiert werden.

Alternativ kann durch temporäres Aufstecken eines EMMOD 201 (Modbus) oder EMMOD 203 (Ethernet) die Parametrierung des Grundgerätes mit Hilfe der PC-Software A200plus vorgenommen werden.

2. Lieferumfang

1 Erweiterungs-Modul EMMOD 205
4 Kunststoff-Spreiznieten
1 Betriebsanleitung deutsch/französisch/englisch
Je 1 Zusatzschild Eingang und Ausgang/Hilfsenergie

3. Technische Daten

Hilfsenergie

Das EMMOD 205 wird vom Grundgerät A2xx versorgt. Die Leistungsaufnahme des Grundgerätes steigt um ca. 0,5 VA bei aufgestecktem Modul.

Umgebungsbedingungen

Betriebstemperatur: - 10 bis + 55 °C

Lagertemperatur: -25 bis + 70 °C

Relative Feuchtigkeit

im Jahresmittel: ≤ 75%

Betriebshöhe: 2000 m max.

Nur in Innenräumen zu verwenden!

Kommunikation

Schnittstelle: LON

Protokoll: LONTALK®

Übertragungsmedium: Echelon FTT-10A Transceiver, übertragergekoppelt, verpolungssicher, Zweidrahtleitung

Übertragungs-

geschwindigkeit: 78 kBit/s

Anschlüsse: steckbare

Digitaleingang (Typ E)

Funktion: Synchronakt für Mittelwertgrös-

sen oder Umschaltung Hoch-/

Niedertarif für Energiezähler

Kontaktspeisung: intern 5 V / 2,2 kΩ

Anschluss extern: potentialfreier Kontakt

Kontakt offen: Ruhezustand, Hochtarif

Kontakt geschlossen: Impuls, Niedertarif, LED «IN» leuchtet

Minimale Pulsbreite: 150 ms

Digitalausgang (Typ A)

Funktion: Grenzwertmelder

Isolation gegen alle

anderen Kreise: 500 V AC

Maximalwerte: 125 V (+ 25%), 30 mA

Das zu erweiternde Grundgerät A2xx muss die Firmware Version 4.00 oder höher enthalten.

Grundgerät A2xx abschalten.

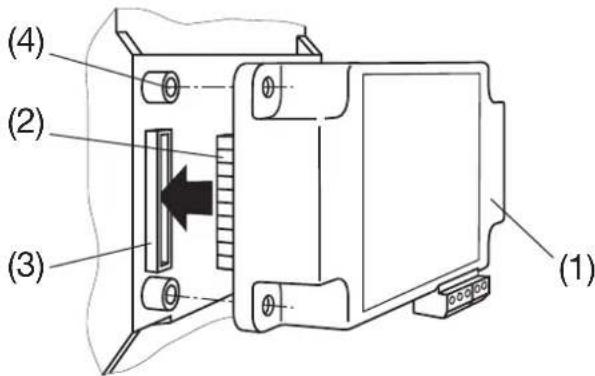

Erweiterungs-Modul (1) einfach auf der Rückseite des Grundgerätes aufstecken (Bild 1). Dabei beachten, dass Steckerleiste (2) und Steckbuchse (3), aufeinander passen.

Achtung! Leiterplatte und Kontakte nicht berühren.

Elektrostatische Aufladung kann elektronische Bauteile beschädigen.

(1) (2) (3) (4)

Bild 1

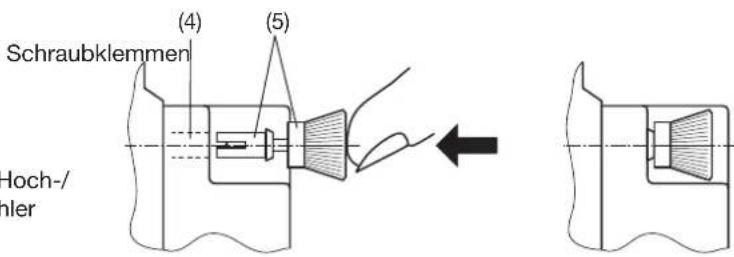

Zur mechanischen Sicherung die vier mitgelieferten Kunststoff-Spreiznieten (5) in die dafür vorgesehenen Löcher (4) eindrücken (Bild 2).

Schraubklemmen (4) (5) Hoch-/hler

Bild 2

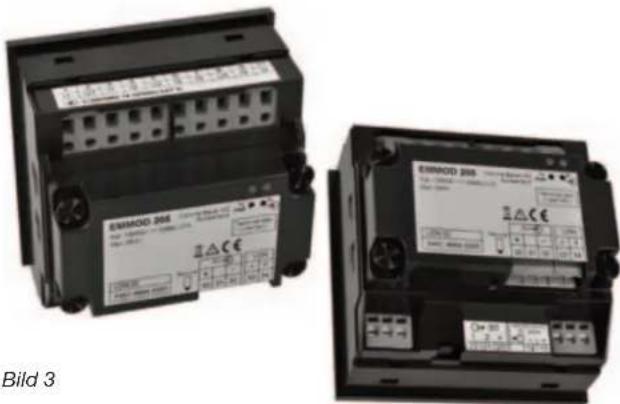

Die Zusatzschilder Eingang und Ausgang/Hilfsenergie nach Bild 3 aufkleben.

ESMOD 266 Bild 3

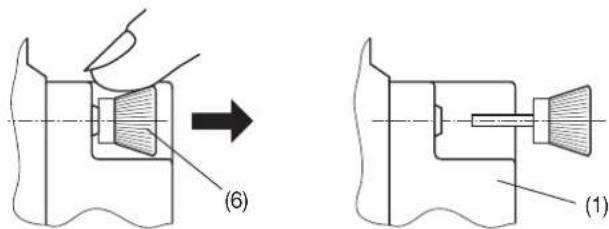

Zum Demontieren den gerändelten Kopf (6) der Kunststoff-Spreiznieten mit den Fingern herausziehen (Bild 4). Das Erweiterungs-Modul (1) lässt sich jetzt abnehmen.

(6) (1)

Bild 4

1. Anschlüsse am Gerät

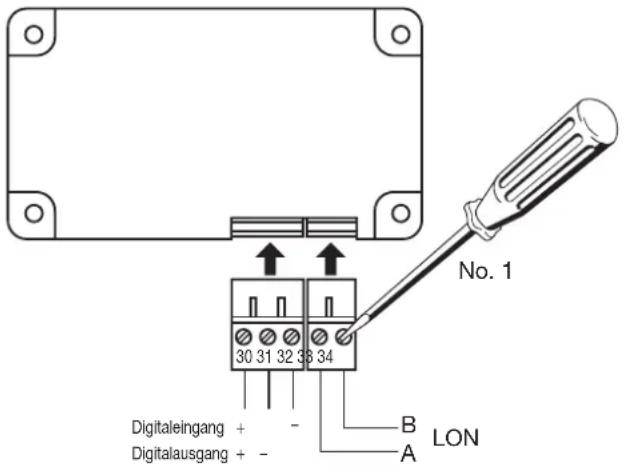

No. 1 30 31 32 33 34 Digitaleingang + Digitalausgang + - B A LON

Bild 5

6. Bus-Verdrahtung LON

Das am weitest verbreitete Übertragungsmedium in der Industrie- und Gebäudetechnik ist das paarig verdrillte Kupferkabel, das mit dem galvanisch getrennten FTT-10A Transceiver betrieben wird. Beide Adern des Kabels können beliebig angeklemmt werden, die Installation ist deshalb verpolungssicher. Die möglichen Übertragungsentfernungen hängen von den elektrischen Eigenschaften des Kabels und der Netztopologie ab. Es ist deshalb strikt darauf zu achten, dass das verwendete Kabel den angegebenen Spezifi kationen entspricht und zur Vermeidung von Refl exionen einheitlich innerhalb eines Bussegments zum Einsatz kommt.

Netzwerktopologien:

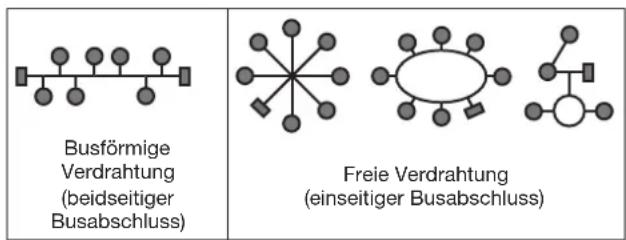

Busförmige Verdrahtung (beidseitiger Busabschluss) Freie Verdrahtung (einseitiger Busabschluss)

Bild 6

Bei Busstrukturen werden die einzelnen Geräte nacheinander parallel angeschlossen. Am Anfang und am Ende muss jeweils ein Busabschluss vorgenommen werden. Die Verdrahtung in freier Topologie erfordert nur einen Busabschluss, ist jedoch in der Übertragungsdistanz eingeschränkt. Das EMMOD 205 verfügt über keinen internen Busabschlusswiderstand.

Durch den Einsatz von Repeatern kann das Bussignal aufgefrischt und somit die Reichweite vergrössert werden. Innerhalb eines Bussegments darf wegen des Zeitverhaltens maximal ein passiver Repeater eingesetzt werden. Der Übergang auf andere physikalische Übertragungsmedien und/oder die gezielte Weiterleitung von Datenpaketen in einzelne Bussegmente wird mit Routern realisiert.

Maximale Leitungslängen

	Busförmige Verdrahtung (beidseitiger Busabschluss)	Freie Verdrahtung (einseitiger Busabschluss)
JY (ST) Y 2 x 2 x 0,8 mm	900 m 500 m	max. 320 m Gerät-Gerät
Level IV, 22AWG 1400 m	500 m	max. 400 m Gerät-Gerät
Belden 8471 2700 m 500 m		max. 400 m Gerät-Gerät
Belden 85102 2700 m 500 m

Die angegebenen Werte geben die gesamte Kabellänge an und gelten für den FTT-10A Transceiver.

Empfohlener Kabeltyp

Die Verdrahtung lässt sich am kostengünstigsten mit einem Kabel JY (ST) Y 2 x 2 x 0,8 mm mit paarig verdrillten Adern ausführen. Normalerweise ist keine Abschirmung erforderlich. Bei Kommunikationsproblemen in besonders gestörter Umgebung kann die Verwendung der Abschirmung die Schwierigkeiten beseitigen. Mit der Angabe 0,8 mm ist der Drahtdurchmesser gemeint, daraus ergibt sich ein Drahtquerschnitt von 0,5 mm ^2 .

Busabschluss

In Masterstationen ist häufig ein umschaltbarer Busabschluss enthalten, der je nach Topologie einzustellen ist. Bei busförmiger Verdrahtung oder beim Einsatz von Repeatern sind zusätzliche Busabschlüsse erforderlich.

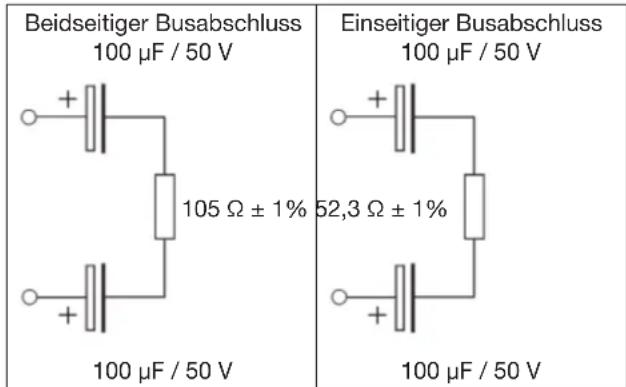

Beidseitiger Busabschluss 100 μF / 50 V Einseitiger Busabschluss 100 μF / 50 V 105 Ω ± 1% 52,3 Ω ± 1% 100 μF / 50 V

7. Anzeige- und Bedienelemente

EMMOD 205 Camille Bauer AG Switzerland Tx PWR Th Technical data → see below LON ID: Service 045C 966A 0300 5V- + - 30 31 32 33 34 LON A B

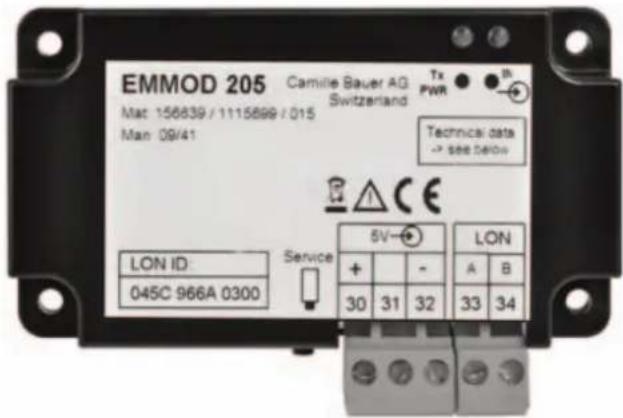

1 Tx / PWR - Kommunikations-LED mit Mehrfachfunktion

- Mittlere Helligkeit: Gerät ist mit Hilfsenergie versorgt.

- Kurzer Unterbruch: Alle benötigten Messwerte wurden vom Grundgerät übernommen. Mass für die Aktualisierungsrate.

- Dauernd dunkel: Defekt des Moduls oder Grundgerätes.

- Kurz ganz hell: Das Gerät antwortet auf eine Anfrage vom LON-Netz. Damit lässt sich die externe Aktualisierungsrate erkennen.

2 IN oder OUT - Statusanzeige

- Typ A (Ausgang): Anzeige des Grenzwertzustandes. Gleichzeitig wird Transistorausgang aktiv.

- Typ E (Eingang): Zustand des angeschlossenen Kontakts. Keine Anzeige falls Eingang in A2xx nicht konfiguriert.

3 Service-Taste

Bei Betätigung wird die Neuron-ID gesendet. Dies dient der Integration des Gerätes in das LON-Netzwerk.

8. Netzwerkvariablen und Konfi gurationsparameter

Kompatibilität

Die Objekte sind angelehnt an die LON-Mark(R) Vorgaben. Wegen der abweichenden Auslegung der Grundgeräte A2xx sind diese Objekte nicht voll kompatibel. So sind z.B. die Anschlussart und die Wandlerverhältnisse nicht über den Bus konfi gurierbar, da diese ausschliesslich am Grundgerät (A2xx) über die Bedienelemente eingestellt werden.

Objekte

Die verfügbaren Variablen sind in 4 Gruppen zusammengefasst, die je ein Objekt (Funktionseinheit) bilden. Das zentrale Objekt «nodeObject» dient zur Steuerung der LON-Kommunikation und zur Identifikation des Gerätes. Die übrigen Ojekte (amMeter, powerMeter, voltMeter und energyMeter) beinhalten die wichtigsten Momentanwerte des Grundgerätes A2xx, jedoch wegen LON spezifi schen Einschränkungen nicht alle möglichen Messgrössen. Die Zuordnung der verfügbaren Variablen zu den im Grundgerät vorhandenen Messwerten ist in der Spalte A2xx in den Tabellen angegeben.

Sendebedingungen

Alle Variablen eines Objektes werden immer gleichzeitig verschickt, sobald eine oder mehrere der Varianten die eingestellte Grenze (SendDelta) überschreitet oder wenn die eingestellte Zeit (MaxSendTime) erreicht wurde.

Sendebedingung der Variablen eines Objektes:

maxSendTime	SendDelta Übertragung
0.0 0.0	keine
0.0 >0.0	sobald Zuwachs oder Abnahme des Wertes um eingestellten Betrag erfolgt.
>0.0	0.0	Zyklisch, mit eingestellter Zeit.
>0.0	>0.0	sobald Zuwachs oder Abnahme des Wertes um eingestellten Betrag erfolgt oder wenn die Zeit überschritten wurde.

Netzwerkvariablen

Die im Netzwerk verfügbaren Messgrössen, Statusinformationen und Steuerkommandos des EMMOD205 sind als Standard-Netzwerk-Variablen-Typen (SNVT) defi niert. Netzwerkbezogene Konfi gurationsdaten sind als Standard-Confi guration-Parameter-Types (SCPT) defi niert.

Die für den Einsatz in Netzwerkmanagement-Werkzeugen notwendigen Anwender-Dateien (siehe unten) können über die Homepage von Camille Bauer (http://www.camillebauer.com) heruntergeladen werden.

Mit Hilfe der vorhandenen Netzwerkvariablen können folgende Functional Profi les nach LONMARK Draft V1.0 realisiert werden:

• 3-Phase Voltmeter (2105)
• 3-Phase Ammeter (2104)
• 3-Phase Power Meter (2103)
• 3-Phase Energy Meter (2100)

Übersicht der Ausführungen

Standardausführung Typ E (156 639)

Erkennungsstring(nvoOemType)	A2x0 EMMOD205 Vy.z
Anwender-Dateien	EM205STD.APBEM205STD.XIF

y.z - aktuelle Version (z.B. 1.0)

Ausführung für ECS-LAN Typ A (156 647)

Erkennungsstring(nvoOemType)	A230sD0F0G1H1M1P0Q0U6V2W1Z0
Anwender-Dateien	EMU1387.APBEMU1387.XIF

Variablenbeschreibung Standardausführung Typ E (156 639)

Knoten - nodeObject (ObjectId = 0)

Nv-Index Netzwerkvariable Datentyp Beschreibung
0 nviRequest SNVT_obj_request Abfrage des Objektstatus
1 nvoStatus SNVT_obj_status Ausgabe des Objektstatus
2 nvoOEMType SNVT_str_asc Gerätetyp
3 nvoFileDirectory SNVT_address Startadresse des Konfi gurationsfi les

Bezug Confi guration property		Datentyp Beschreibung
Gerät	SCPTlocation	SCPTlocation(SNVT_str_asc)	Einbauort

Strommesser - amMeter (ObjectId = 1)

Nv-Index	Netzwerkvariable	Datentyp Beschreibung		A2..		2)
4 nvol1		SNVT_amp_f	Strom in	Leiter 1	I1
5 nvol3		SNVT_amp_f	Strom in	Leiter 3	I3
6 nvol2		SNVT_amp_f	Strom in	Leiter 2	I2
7	nvolAvg		SNVT_amp_f	arithmetischer Mittelwert		IAvg

Bezug Confi guration property	Datentyp Beschreibung	Default
	UCPTconnType	1)
	UCPTctCurrentPrim	1)
	UCPTctCurrentSec	1)
Objekt UCPTampSendDelta UCPTampSendDelta		4)	0A
Objekt SCPTmaxSendTime	SCPTmaxSendTime	3)	1s

Leistungsmesser - powerMeter (ObjectId = 2)

Nv-Index	Netzwerkvariable Datentyp Beschreibung		A2..	2)
8 nvoP	SNVT_power_f Gesamtwirkleistung		P
9 nvoP1	SNVT_power_f Wirkleistung Phase 1		P1
10	nvoP2	SNVT_power_f	Wirkleistung Phase 2	P2
11	nvoP3	SNVT_power_f	Wirkleistung Phase 3	P3
12	nvoQ	SNVT_power_f	Gesamtblindleistung	Q
13	nvoPF	SNVT_pwr_fact	Leistungsfaktor Netz^6)	PF
14	nvoPF1	SNVT_pwr_fact	Leistungsfaktor Phase 1^6)	PF1
15	nvoPF2	SNVT_pwr_fact	Leistungsfaktor Phase 2^6)	PF2
16	nvoPF3	SNVT_pwr_fact	Leistungsfaktor Phase 3^6)	PF3
17	nvoQ1	SNVT_power_f	Blindleistung Phase 1	Q1
18	nvoQ2	SNVT_power_f	Blindleistung Phase 2	Q2
19	nvoQ3	SNVT_power_f	Blindleistung Phase 3	Q3

Bezug Confi guration property	Datentyp Beschreibung	Default
Objekt SCPTmaxSendTime	SCP TmaxSendTime	3)	1.0s
Objekt UCPTpwrSendDelta	UCPTpwrSendDelta	4)	0 W
Objekt UCPTpwrFactSendDelta	UCPTpwrFactSendDelta	4)	0

Spannungsmesser - voltMeter (ObjectId = 3)

Nv-Index	Netzwerkvariable Datentyp Beschreibung		A2..	2)
20	nvoU12	SNVT_volt_f	Spannung zwischen L1 und L2	U12
21	nvoU23	SNVT_volt_f	Spannung zwischen L2 und L3	U23
22	nvoU31	SNVT_volt_f	Spannung zwischen L3 und L1	U31
23	nvoU1	SNVT_volt_f	Spannung zwischen L1 und N	U1
24	nvoU2	SNVT_volt_f	Spannung zwischen L2 und N	U2
25	nvoU3	SNVT_volt_f	Spannung zwischen L3 und N	U3
26	nvoF	SNVT_freq_hz	Frequenz	F
27	nvoUAvg	SNVT_volt_f	Mittelwert von U1, U2, U3	5)
Bezug Confi guration property Datentyp		Beschreibung Default
	UCPTconnType		1)
	UCPTptVoltagePrim		1)
	UCPTptVoltageSec		1)
Objekt UCPTvoltSendDelta UCPTvoltSendDelta			4)	0 V
Objekt SCPTmaxSendTime SCPTmaxSendTime			3)	1.0s
Objekt UCPTfreqSendDelta UCPTfreqSendDelta			4)	0 Hz

Energiezähler – energyMeter (ObjectId = 4)

Nv-Index	Netzwerkvariable	Datentyp	Beschreibung A2..		2)
28	nviEnergy	Clr	SNVT_switch Löscht alle Zähler
29	nvoWh	Tot	SNVT_elec_whr_f		1)
30	nvoVarh	Tot	SNVT_elec_whr_f		1)
31	nvoEnergy	PwrPri	special		1)
32	nvoEPinc	LT	SNVT_reg_val		EPincLT
33	nvoEPout	HT	SNVT_reg_val		EPoutHT
34	nvoEPout	LT	SNVT_reg_val		EPoutLT
35	nvoEPinc	HT	SNVT_reg_val		EPincHT
36	nvoEQind	HT	SNVT_reg_val		EQindHT

Bezug Co	nfi guration property Datentyp	Beschreibung Default
	UCPTenergyAccumMode		1)
Objekt SCP	TmaxSendTime SCPmaxSendTime		3)	1.0s
Objekt UCP	TenergySendDelta	UCPTenergySendDelta	4)	0 Wh

Variablenbeschreibung Ausführung für ECS-LAN Typ A (156 647)

Knoten - nodeObject (ObjectId = 0)

Nv-Index	Netzwerkvariable Datentyp Beschreibung
0	nviRequest	SNVT_obj_request
1	nviTimeSet	SNVT_time_stamp
2	nvoStatus	SNVT_obj_status
3	nvoFileDirectory	SNVT_address
4	nvoOemType	SNVT_str_asc
5	nvoSerialNumber	SNVT_str_asc
6	nvoPowerUpHours	SNVT_time_hour

Bezug Confi guration property Datentyp		Beschreibung
	SCPTmaxSndT		1)
	SCPTdevMajVer		1)
	SCPTdevMinVer		1)
Gerät	SCPTlocation	SCPTlocation(SNVT_str_asc)	Einbauort

Strommesser - amMeter (ObjectId = 1)

Nv-Index	Netzwerkvariable Datentyp Beschreibung A2..			2)
7	nvol1	SNVT_amp_f	Strom in Leiter 1	l1
8	nvol3	SNVT_amp_f	Strom in Leiter 3	l3
9	nvol2	SNVT_amp_f	Strom in Leiter 2	l2
10	nvolAvg	SNVT_amp_f	arithmetischer Mittelwert	lAvg

Bezug Co	nfi guration property Datentyp	Beschreibung Default
	UCPTconnType		1)
	UCPTctCurrentPrim		1)
	UCPTctCurrentSec		1)
Objekt UCP	TampSendDelta	UCPTampSendDelta	4)	0A
Objekt SCP	TmaxSendTime	SCPTmaxSendTime	3)	1s

Leistungsmesser - powerMeter (ObjectId = 2)

Nv-Index	Netzwerkvariable Datentyp Beschreibung A2..		2)
11	nvoWatTot SNVT_power_f Gesamtwirkleistung P1+P2+P3
12	nvoWat1 SNVT_power_f Wirkleistung Phase 1 P1
13	nvoWat2 SNVT_power_f Wirkleistung Phase 2 P2
14	nvoWat3 SNVT_power_f Wirkleistung Phase 3 P3
15	nvoVarTot SNVT_power_f Gesamtblindleistung Q
16	nvoPwrFactrTot SNVT_pwr_fact Leistungsfaktor Netz	6)	PF
17	nvoPwrFactr1 SNVT_pwr_fact Leistungsfaktor Phase 1	6)	PF1
18	nvoPwrFactr2 SNVT_pwr_fact Leistungsfaktor Phase 2	6)	PF2
19	nvoPwrFactr3 SNVT_pwr_fact Leistungsfaktor Phase 3	6)	PF3

Bezug	Configuration property	Datentyp	Beschreibung	Default
Objekt	SCPTmaxSendTime	SCPTmaxSendTime	3)	0.8s
Objekt	UCPTpwrSendDelta	UCPTpwrSendDelta	4)	0 W
Objekt	UCPTpwrFactSendDelta	UCPTpwrFactSendDelta	4)	0

Spannungsmesser - voltMeter (ObjectId = 3)

Nv-Index	Netzwerkvariable	Datentyp	Beschreibung	A2..	2)
20	nvoU12		SNVT_volt_f	Spannung zwischen L1 und L2	U12
21	nvoU23		SNVT_volt_f	Spannung zwischen L2 und L3	U23
22	nvoU31		SNVT_volt_f	Spannung zwischen L3 und L1	U31
23	nvoU1N		SNVT_volt_f	Spannung zwischen N und L1	U1
24	nvoU2N		SNVT_volt_f	Spannung zwischen N und L2	U2
25	nvoU3N		SNVT_volt_f	Spannung zwischen N und L3	U3
26	nvoFreq	SNVT_freq_hz	Frequenz	F
27	nvoUAvg	SNVT_volt_f	Mittelwert von U1, U2, U3		5)

Bezug	Configuration property	Datentyp	Beschreibung	Default
	UCPTconnType		1)
	UCPTptVoltagePrim		1)
	UCPTptVoltageSec		1)
Objekt	UCPTvoltSendDelta	UCPTvoltSendDelta	4)	0 V
Objekt	SCPTmaxSendTime	SCPTmaxSendTime	3)	1.0s
Objekt	UCPTfreqSendDelta	UCPTfreqSendDelta	4)	0 Hz

Energiezähler – energyMeter (ObjectId = 4)

Nv-Index	Netzwerkvariable	Datentyp	Beschreibung	A2..	2)
28	nviEnergyClr	SNVT_switch	Löscht	alle Zähler
29	nviEnergyFreeze	SNVT_switch		1)
30	nvoWhTot	SNVT_elec_whr_f		1)
31	nvoVarhTot	SNVT_elec_whr_f		1)
32	nvoEnergyClrTs	SNVT_time_stamp		1)
33	nvoEnergyFlowHrs	SNVT_time_hour		1)
34	nvoEnergyPwrPri	UNVT_energyPower	Energie,	Gesamtleistung,Fehlerstatus 7)	EPincHT(P1+P2+P3)
35	nvoEnergyPwrSec	UNVT_energyPower		1)
36	nvoRegValWhFr	SNVT_reg_val_ts		1)
37	nvoRegValWhSec	SNVT_reg_val		1)
38		nvoRegValWhTot	SNVT_reg_val	Wirkenergie Bezug Hochtarif	EPincHT
39		nvoRegValVarhTot	SNVT_reg_val	Blindenergie Bezug Hochtarif	EQindHT
40	nvoEnergyPwrVarh	UNVT_energyPower		1)

Bezug	Configuration property	Datentyp	Beschreibung	Default
	UCPTenergyAccumMode		1)
Objekt	SCPTmaxSendTime	SCPTmaxSendTime	3)	1.0s
Objekt	UCPTenergySendDelta	UCPTenergySendDelta	4)	0 Wh
	UCPTpulseRate		1)

Anmerkungen:

1) Diese Variablen sind nur Platzhalter und in dieser Ausführung nicht verfügbar. Die Konfiguration von Anschlussart und Wandlerwerten muss über die Tasten des Grundgerätes erfolgen.
2) Je nach Anschlussart sind gewisse Messgrössen nicht verfügbar (siehe Grundgerät A2xx). In diesem Fall wird der Wert 8.888e+030 ausgegeben bzw. bei Powerfaktoren der Wert 1.55555, damit dies klar erkennbar ist.
3) Hier kann die Intervallzeit für das Versenden aller Variablen des entsprechenden Objekts (Funktionsblock) eingestellt werden. Wenn diese Zeit auf 0.0s eingestellt wird, ist die Zeitüberwachung ausgeschaltet.
4) Hier kann die maximale absolute Änderung des Variablenwertes seit der letzten Übertragung definiert werden. Bei Überschreitung eines Wertes erfolgt erneut eine Übertragung aller Variablen des Objekts. Wenn dieser Wert auf 0.0 gesetzt wird, erfolgt keine Übertragung.
5) Dieser Wert wird lokal gebildet und ist im Grundgerät A210/A220 nicht verfügbar. Uavg=(U1+U2+U3)/3.
6) Wenn der Powerfaktor wegen zu tiefen Messwerten nicht berechnet werden kann, wird der Wert 1.1111 ausgegeben.
7) Spezialvariable für Summenstation U1601.

9. Programmierung des Digitalein-/ausganges

Eine ausführliche Programmieranleitung fi nden Sie in der Bedienungsanleitung des Basisgerätes A2xx.

Programmierung des Digitalausgangs (Typ A)

Der Schaltzustand folgt dem Zustand von Digitalausgang 1 des Grundgerätes. Die Wahl der zu überwachenden Messgrösse und die Grenzwerte werden am Grundgerät eingestellt (OUT1). Die Ausgabe von Energieimpulsen ist aber nicht möglich.

Programmierung des Digitalausgangs (Typ E)

Kurzanleitung

- Taste > 2 sec drücken.

- Taste drücken, bis das gewünschte Menü «Digi- ngang» erscheint. Mit der Taste ↓ gelangt man in die ameterebene.

- Taste drücken und blinkenden Parameter mit den en ↓ e⁻ dern.

- Taste > 2 sec drücken. Das Basisgerät ist wieder im eigemodus.

Das Modul muss hierzu aufgesteckt sein.

Digital-Eingang P → 7.5.0 MkW 4.0.0 Mkφ VA rWh 8.0.0 Hz φ ΣΔ ↓ ↑ 7.5.0 MkW 4.0.0 Mkφ VA rWh 8.0.0 Hz φ ΣΔ 1 →

Übersicht der Parameter

Nr. AnzÄrgeigetetenAnzeige mitte		(Auswahl, * = Default)	Bedeutung	Hinweis
1			Betriebsart des digitalen Eingangs auf Erweiterungsmodul	(input mode)
		8888.*	Eingang inaktiv
		HELE	Der Eingang bewirkt Hochtarif/Niedertarif-Umschaltung bei Energiezählern
		SYAG	Der Eingang wird zur Synchronisation der Intervall-Leistungen benutzt	Das Zeitintervall im Menu «Synctime» wird ignoriert

10. Konformitätserklärung

EG - KONFORMITÄTSERKLÄRUNG EC DECLARATION OF CONFORMITY

CAMILLE BAUER

Dokument-Nr./

EMMOD205_CE-konf.DOC

Document.No.:

Hersteller/ Camille Bauer AG

Anschrift / Aargauerstrasse 7

Produktbezeichnung/ Erweiterungsmodul LON

Product name: Extension module LON

Typ / Type: EMMOD205

Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die Einhaltung folgender Normen:

Nr. / No. Richtlinie	/ Directive
2004/108/EG	Elektromagnetische Verträglichkeit - EMV-Richtlinie
2004/108/EC	Electromagnetic compatibility - EMC directive

EMV / EMC	Fachgrundnorm / Generic Standard	Messverfahren / Measurement methods
Störaussendung / Emission	EN 61000-6-4 : 2007 EN 5501	1 : 2007+A2:2007
Störfestigkeit / Immunity	EN 61000-6-2 : 2005 IEC 6100	0-4-2: 1995+A1:1998+A2:2001IEC 61000-4-3: 2006+A1:2007IEC 61000-4-4: 2004IEC 61000-4-5: 2005IEC 61000-4-6: 2008

Nr. / No. Richtlinie	/ Directive
2006/95/EG	Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen – Niederspannungsrichtlinie – CE-Kennzeichnung : 95
2006/95/EC	Electrical equipment for use within certain voltage limits – Low Voltage Directive – Attachment of CE marking : 95

Wohlen, 17. Februar 2009

Place, date:

Unterschrift / signature:

M. Ulrich J. Brem

Anschrift / Aargauerstrasse 7

Produktbezeichnung/ Erweiterungsmodul LON

Product name: Extension module LON

Typ / Type: EMMOD205

Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die Einhaltung folgender Normen:

Nr. / No. Richtlinie	/ Directive
2004/108/EG	Elektromagnetische Verträglichkeit - EMV-Richtlinie
2004/108/EC	Electromagnetic compatibility - EMC directive

EMV / EMC	Fachgrundnorm / Generic Standard	Messverfahren / Measurement methods
Störaussendung / Emission	EN 61000-6-4 : 2007 EN 5501	1 : 2007+A2:2007
Störfestigkeit / Immunity	EN 61000-6-2 : 2005 IEC 6100	0-4-2: 1995+A1:1998+A2:2001IEC 61000-4-3: 2006+A1:2007IEC 61000-4-4: 2004IEC 61000-4-5: 2005IEC 61000-4-6: 2008

Nr. / No. Richtlinie	/ Directive
2006/95/EG	Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen – Niederspannungsrichtlinie – CE-Kennzeichnung : 95
2006/95/EC	Electrical equipment for use within certain voltage limits – Low Voltage Directive – Attachment of CE marking : 95

EN/Norm/Standard	IEC/Norm/Standard
EN 61010-1: 2001	IEC 61010-1: 2001

Ort, Datum /

Wohlen, 17. Februar 2009

Place, date:

Unterschrift / signature:

M. Ulrich J. Brem

Übersicht der Parameter

Anschrift / Aargauerstrasse 7

Produktbezeichnung/ Erweiterungsmodul LON

Product name: Extension module LON

Typ / Type: EMMOD205

Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die Einhaltung folgender Normen:

Nr. / No. Richtlinie	/ Directive
2004/108/EG	Elektromagnetische Verträglichkeit - EMV-Richtlinie
2004/108/EC	Electromagnetic compatibility - EMC directive

EMV / EMC	Fachgrundnorm / Generic Standard	Messverfahren / Measurement methods
Störaussendung / Emission	EN 61000-6-4 : 2007 EN 5501	1 : 2007+A2:2007
Störfestigkeit / Immunity	EN 61000-6-2 : 2005 IEC 6100	0-4-2: 1995+A1:1998+A2:2001IEC 61000-4-3: 2006+A1:2007IEC 61000-4-4: 2004IEC 61000-4-5: 2005IEC 61000-4-6: 2008

Nr. / No. Richtlinie	/ Directive
2006/95/EG	Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen – Niederspannungsrichtlinie – CE-Kennzeichnung : 95
2006/95/EC	Electrical equipment for use within certain voltage limits – Low Voltage Directive – Attachment of CE marking : 95

EN/Norm/Standard	IEC/Norm/Standard
EN 61010-1: 2001	IE€ 61010-1: 2001

Ort, Datum /

Wohlen, 17. Februar 2009

Place, date:

Unterschrift / signature:

M. Ulrich J. Brem
