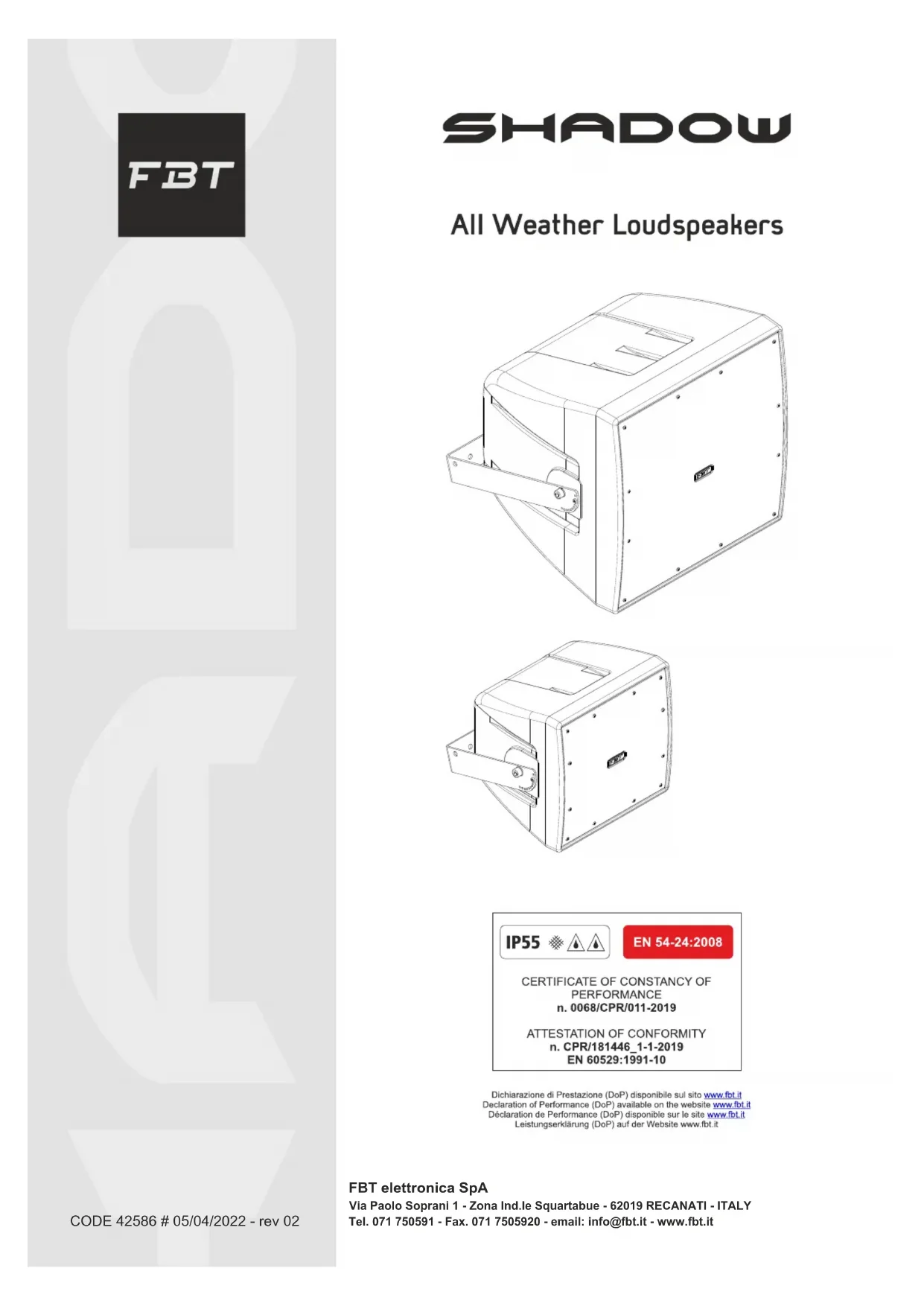

MODE D'EMPLOI SHADOW 112HCT FBT

ATTENTION20 La nouvelle série SHADOW propose d'importantes mises à jour qui rendent la gamme adaptée aux installations exigeant une grande intelligibilité des messages d'alarme et une excellente reproduction du son. Toutes les enceintes de la nouvelle série SHADOW, en plus d'être IP55, sont désormais certifiées EN54-24, grâce à leur structure en polypropylène autoextinguible classé UL 5VB pour la résistance au feu. Tous les modèles de la série sont équipés en interne d'une barrette de raccordement en céramique et d'un fusible thermique qui garantissent la protection de la ligne de connexion des haut-parleurs en cas d'incendie ; de plus, toutes les connexions utilisent un câblage coupe-feu conforme à la norme EN50200 (avec guide-câble hermétique IP68). DESCRIPTION21 Unité basses fréquences Unité hautes fréquences Dimensions avec imballage (LxAxP) Poids sans emballage Dimensions sans emballage (LxAxP) Connecteurs d'entrée Poids avec emballage Matériaux 1 x 8" / bobine 2" 9 kg 285 x 285 x 269 mm 7 kg 365 x 365 x 330 mm Càble à 4 conducteurs 1 x 1" / bobine 1,4" Polypropylene

• Transformateur de ligne 100V avec puissance sélectionnable 100W / 50W

• Transformateur de ligne 100V avec puissance sélectionnable 200W / 100W Connecteurs d'entrée Dimensions sans emballage (LxAxP) Unité basses fréquences Poids avec emballage Unité hautes fréquences Poids sans emballage Matériaux Dimensions avec imballage (LxAxP) Configuration Amplification conseillé Puissance nominale 100hrs (voltage) Puissance à court terme IEC 268-5 Impédance nominale ligne 100V Réponse en fréquence @ -6dB Sensibilité @ 1W, 1m SPL max. (1m, 4m) Fréquence de croisement Filtre HP conseillé Dispersion horizontale (-6dB) Dispersion verticale (-6dB) Température de fonctionnement / Stockage Humidité relative CARACTÉRISTIQUES TECHNIQUES23 kg Càble à 4 conducteurs 430 x 430 x 400 mm 1 x 1" / bobine 1,7" 530 x 530 x 500 mm 21 kg Polypropylene 1 x 12" / bobine 2,5" 2 Voies 400W RMS 250W (44,5V) 800W 50 Ohm 200W / 100 Ohm 100W 98Hz - 19kHz 101dB 123dB / 111dB 1,6kHz 80Hz - 24dB oct. 500Hz:100° 1kHz:50° 2kHz:60° 4kHz:70° 500Hz:100° 1kHz:50° 2kHz:80° 4kHz:50° -25°C a +55°C / -40°C a +70°C < 95% 1 x 12" / bobine 2,5" 530 x 530 x 500 mm 23 kg 1 x 1" / bobine 1,7" Càble à 4 conducteurs 21 kg 430 x 430 x 400 mm Polypropylene 2 Voies 400W RMS 250W (44,5V) 800W 50 Ohm 200W / 100 Ohm 100W 98Hz - 19kHz 101dB 123dB / 111dB 1,6kHz 80Hz - 24dB oct. 500Hz:100° 1kHz:50° 2kHz:60° 4kHz:70° 500Hz:100° 1kHz:50° 2kHz:80° 4kHz:50° -25°C a +55°C / -40°C a +70°C < 95%

• Transformateur de ligne 100V avec puissance sélectionnable 200W / 100W

• Support en acier en forme de "U" inclus

• Transformateur de ligne 100V avec puissance sélectionnable 200W / 100W

Dimensions avec imballage (LxAxP) Unité basses fréquences Unité hautes fréquences Dimensions sans emballage (LxAxP) Poids avec emballage Matériaux Poids sans emballage Connecteurs d'entrée Unité hautes fréquences Dimensions avec imballage (LxAxP) Poids sans emballage Connecteurs d'entrée Unité basses fréquences Dimensions sans emballage (LxAxP) Poids avec emballage Matériaux Configuration Amplification conseillé Puissance nominale 100hrs (voltage) Puissance à court terme IEC 268-5 Impédance nominale ligne 100V Réponse en fréquence @ -6dB Sensibilité @ 1W, 1m SPL max. (1m, 4m) Fréquence de croisement Filtre HP conseillé Dispersion horizontale (-6dB) Dispersion verticale (-6dB) Température de fonctionnement / Stockage Humidité relative Configuration Amplification conseillé Puissance nominale 100hrs (voltage) Puissance à court terme IEC 268-5 Impédance nominale ligne 100V Réponse en fréquence @ -6dB Sensibilité @ 1W, 1m SPL max. (1m, 4m) Fréquence de croisement Filtre HP conseillé Dispersion horizontale (-6dB) Dispersion verticale (-6dB) Température de fonctionnement / Stockage Humidité relative

Le modèle SHADOW 112HC / EN est équipé d'un haut-parleur à papillon pivotant à dispersion asymétrique pour permettre au haut-parleur d'être installé suivant une orientation verticale ou horizontale. Pour faire pivoter le haut-parleur à papillon, suivre les instructions ci-après: PAVILLON TOURNABLE

A26 FBT Elettronica SpA décline toute responsabilité pour les éventuels dommages ou blessures causés par des supports ou des structures pas assez solides ou par une installation incorrecte. INSTALLATION

ACCESSOIRES Le support en "U" est pourvu de deux points d'ancrage secondaires de sécurité (D). ATTENTION: Vous pouvez également utiliser un câble de sécurité (non fourni) chaque fois que vous installez une enceinte SHADOW. Le câble de sécurité doit être fixé au moyen d'un boulon à œil M8 dans l'insert situé à l'arrière du diffuseur (fig 3). SERIE 108 SERIE 112 / 114 fig 3 L e l e v a g e e t l ' a n c r a g e effectués à l'aide d'anneaux doivent être réalisés en laissant aux éventuels tirants ( c o r d e s , c h a î n e s e t accessoires) qui leur sont r e l i é s u n e l i b e r t é d e m o u v e m e n t e t d ' a u t o - positionnement. Une utilisation incorrecte ou inappropriée p e u t c a u s e r d e g r a v e s dommages aux personnes et a u x é q u i p e m e n t s environnants. ATTENTION: Ne dépassez jamais la charge de travail maximale que le boulon à œil peut supporter.27

• NE PAS FAIRE AVEC UNE LIGNE 100V. Ce type de connexion ne permet pas de limiter la puissance de chaque enceinte individuellement mais permet une meilleure qualité d'écoute. La règle principale à respecter est que l'impédance totale des haut-parleurs soit égale ou supérieure à celle de l'amplificateur. Si une seule enceinte est utilisée, la combinaison est immédiate, mais si vous utilisez plusieurs enceintes, la valeur d'impédance sera ajoutée ou divisée en fonction du type de connexion (série ou parallèle). Tant que vous n'utilisez que quelques enceintes, il est facile d'atteindre les valeurs de 4, 8, 16 Ohms requises par les amplificateurs courants, mais si vous utilisez un nombre élevé d'enceintes, vous devrez choisir un type de connexion mixte série / parallèle afin de réduire l'impédance globale des enceintes et obtenir une valeur non critique pour l'amplificateur. Dans le cas d'une impédance constante, il est toujours préférable de s'assurer que la puissance totale des haut- parleurs installés est supérieure à celle fournie par l'amplificateur, de sorte qu'il soit impossible de les endommager en cas de surcharge face à une alimentation proche de la puissance nominale.

• Connectez le conducteur noir "COM" de l'enceinte à la borne de l'amplificateur marquée d'un "-".

• Reliez le conducteur "ROUGE" (8 Ohm) de l'enceinte à la borne de l'amplificateur marquée "+".

• Reliez le conducteur noir "COM" de l'enceinte à la ligne 100V reliée à la borne de l'amplificateur marquée "-" / "0" / "com".

• Choisissez un conducteur parmi ceux indiqués par les couleurs BLEU / BLANC, en fonction de la puissance désirée, et connectez-le à la ligne 100V qui est connectée à la borne de l'amplificateur marquée "100V" / "+". Ce système de connexion nécessite que chaque enceinte soit équipée de son propre transformateur de ligne. L'amplificateur doit avoir des sorties de tension constante à 100V ou 70V. Les haut- parleurs, connectés en parallèle à la sortie de l'amplificateur faciliteront, si nécessaire, l'extension du système dérivant de n'importe lequel des haut-parleurs précédemment installés ; de même, vous pourrez éliminer les haut-parleurs dont vous n'avez plus besoin. Il est nécessaire de respecter le sens de "phase" lorsque vous connectez soit l'enceinte unique vers son transformateur, soit des enceintes en parallèle. La tension d'entrée de l'enceinte doit correspondre à la tension de sortie de l'amplificateur ; la somme des puissances nominales de toutes les enceintes connectées à la ligne ne doit pas dépasser celle de l'amplificateur.
