SA900B - Tondeuse robotique Yard Force - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse robotique
Marque	Yard Force
Modèle	SA900B
Surface de coupe maximale	900 m²
Batterie	Lithium-Ion 28 V, 2.9 Ah, 79.8 Wh
Alimentation	Transformateur FY3201500S1/S2/S3, entrée 100-240 V AC, 50/60 Hz, sortie 32 V DC, 1.5 A
Durée de coupe après charge	60 minutes
Durée de chargement	60 minutes
Largeur de coupe	18 cm
Hauteur de coupe	20 - 60 mm (5 positions)
Vitesse de coupe à vide	3500 min⁻¹
Poids du robot	8.5 kg
Poids de la station de charge	2 kg
Indice de protection (robot)	IP24
Indice de protection (station)	IP67, prise IP44
Niveau de puissance acoustique	64 dB(A) (K=3 dB)
Niveau de pression acoustique	53 dB(A) (K=3 dB)
Câble périphérique inclus	160 m (longueur maxi 300 m)

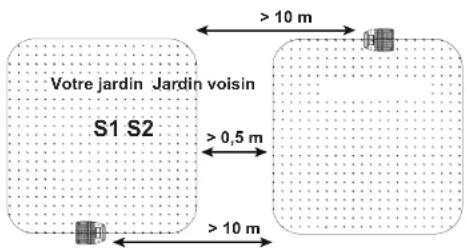

Réglage du signal	S1 ou S2 (évite interférences)
Fonctions	Retour auto à la station, programmation quotidienne (4 à 10 h), tonte des bordures, capteur de pluie, alarme antivol
Lames	3 lames double tranchant (réf. 846210)
Pente maxi	40 %
Entretien	Nettoyage régulier, retournement/remplacement des lames, batterie remplaçable
Sécurité	Bouton STOP, interrupteur principal, poignée avec interrupteurs de sécurité, protection foudre
Transport	Poignée arrière, éteindre avant levage

FOIRE AUX QUESTIONS - SA900B Yard Force

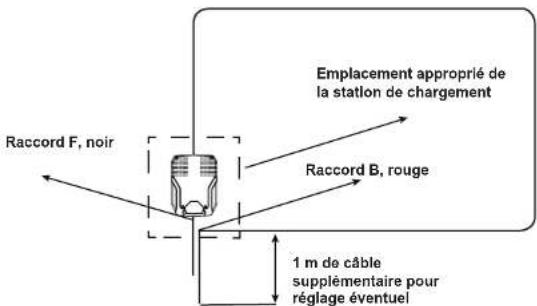

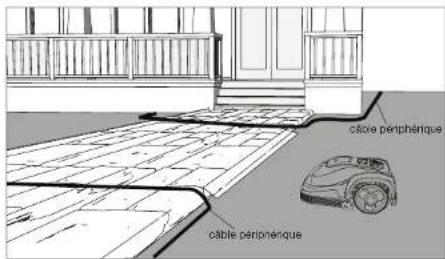

Comment installer le câble périphérique ?

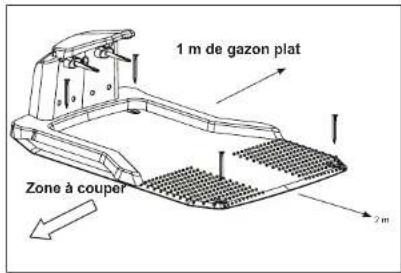

Placez la station de charge sur une surface plane, déroulez le câble en formant une boucle continue sans croisement. Utilisez les piquets fournis pour fixer le câble à 40 cm des obstacles et des bordures. Branchez les extrémités aux bornes F (noir) et B (rouge) de la station. La LED bleue indique une installation correcte.

Quelle est la durée de vie de la batterie ?

La batterie Lithium-Ion a une durée de vie estimée à plus de 2 ans selon l'utilisation et l'entretien. Pour prolonger sa durée, rechargez-la complètement avant un stockage prolongé et évitez les décharges totales répétées.

Comment régler la hauteur de coupe ?

Appuyez d'abord sur le bouton STOP pour arrêter le robot. Tournez ensuite la molette de réglage située sous le capot pour sélectionner l'une des 5 positions (20 à 60 mm). Ne réglez jamais la hauteur lorsque le robot est en marche.

Que faire si le robot ne retourne pas à la station de charge ?

Vérifiez que le câble périphérique est bien droit devant la station (2 m) et que la station est sur une surface plane. Assurez-vous que les bornes de charge sont propres. Si le problème persiste, testez le signal S1 ou S2 pour éviter les interférences.

Comment changer les lames ?

Mettez le bouton d'alimentation principal sur ARRÊT et portez des gants. Retournez le robot, dévissez chaque lame, retournez-la (double tranchant) ou remplacez-la par une neuve (réf. 846210). Remplacez toujours les trois lames ensemble pour éviter un déséquilibre.

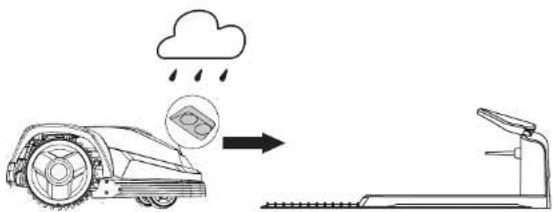

Le robot peut-il tondre sous la pluie ?

Le robot est protégé contre la pluie (IP24), mais il est déconseillé de tondre sur herbe mouillée car cela augmente l'usure et le temps de nettoyage. Le capteur de pluie peut interrompre la tonte automatiquement.

Comment programmer les heures de tonte ?

Ouvrez le capot, déverrouillez le panneau avec le code PIN (par défaut 4 appuis sur le bouton de verrouillage). Appuyez sur un bouton de durée (4H, 6H, 8H, 9H ou 10H) puis sur DÉMARRER. Le robot répète ce cycle chaque jour à la même heure.

Comment verrouiller le panneau de contrôle ?

Après avoir fermé le capot, appuyez sur le bouton d'alimentation principal ou, depuis le panneau déverrouillé, appuyez sur le bouton de verrouillage puis refermez le capot. Pour déverrouiller, entrez votre code PIN dans les 6 secondes après ouverture du capot.

Que signifient les LED sur la station de charge ?

LED bleue fixe : fonctionnement normal. LED bleue clignotante : erreur interne mais câble OK. LED rouge clignotante : problème de connexion du câble. LED rouge et bleue clignotantes : erreur interne et câble défectueux. Voir le manuel pour les actions correspondantes.

Comment entreposer le robot en hiver ?

Rechargez complètement la batterie, mettez l'interrupteur principal sur ARRÊT, nettoyez le robot, débranchez la station et le câble. Rangez le tout dans un endroit sec et à l'abri du gel. Pour éviter la corrosion, lubrifiez les connecteurs du câble périphérique.

MODE D'EMPLOI SA900B Yard Force

Lisez attentivement cette notice avant d'assembler et utiliser le robot-tondeuse. Il est dangereux d'utiliser ce produit sans se familiariser au préalable avec son fonctionnement.

Conservez cette notice dans un endroit sûr et accessible pour toute consultation ultérieure.

A 1 2 3 4a 4b 5 8 6 7 9 10 11 12 13 14 15 16 17 18

YARD FORCE

Notice originale SA900B

TABLE DES MATIÈRES

Introduction 05

Utilisation prévue 05

Description générale 05

Spécifications techniques 06

Consignes de sécurité 08

Consignes d'assemblage 29

Fonctionnement 43

Nettoyage/entretien 49

Dépannage 54

Déclaration de conformité 57

INTRODUCTION

Fécitations pour l'achat de votre nouvel outil. Pendant sa production, cet équipement a fait l'objet d'un contrôle qualité et d'une inspection finale. Le fonctionnement de votre équipement est donc garanti. Il se peut, dans des cas isolés, que des quantités résiduelles d'eau ou de lubrifiant soient toujours présentes dans l'équipement ou sur sa surface. Il ne s'agit pas d'un défaut ou d'un vice de fabrication qui donnerait lieu de s'inquiéter.

Les consignes d'utilisation font partie intégrante du produit. Elles contiennent des informations importantes sur la sécurité, l'utilisation et la mise au rebut.

Avant d'utiliser le produit, familiarisez-vous avec l'ensemble des consignes d'utilisation et de sécurité. Utilisez le produit de la manière décrite et pour les applications indiquées uniquement. Conservez cette notice dans un endroit sûr et, si le produit est transmis à un tiers, remettez tous les documents à ce tiers.

Le robot-tondeuse est conçu exclusivement pour tondre la pelouse. Il est conçu pour une utilisation privée uniquement et ne convient pas à un usage commercial.

UTILISATION PRÉVUE

Toute autre utilisation non spécifiée dans ces consignes peut entraîner des dommages sur le robot-tondeuse et un danger grave pour l'utilisateur.

Cet appareil NE DOIT PAS être utilisé par des enfants et des personnes dont les capacités physiques, mentales ou sensorielles sont réduites, ou manquant d'expérience et de connaissances, sauf si une personne responsable de leur sécurité leur a donné des instructions concernant l'utilisation de l'appareil ou les surveille pendant son utilisation.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Le propriétaire ou l'utilisateur est responsable de tout accident ou blessure impliquant des tiers et leurs blens.

Le fabricant décline toute responsabilité en cas de dommage entraîné par une utilisation incorrecte du robot-tondeuse ou si celui-ci n'est pas utilisé dans le but prévu.

DESCRIPTION GÉNÉRALE

Champ d'application

Déballez soigneusement le robot-tondeuse et vérifiez que toutes les pièces énumérées ci-dessous sont présentes :

• Robot-tondeuse
  • Station de chargement
• Transformateur
  • Rallonge électrique
  • Câble périphérique
  • Raccord de câble périphérique B (bleu)
• Piquets
  • Lames de rechange
  • Règle de mesure (sur le boîtier coloré)
• Notice

DESCRIPTION GÉNÉRALE

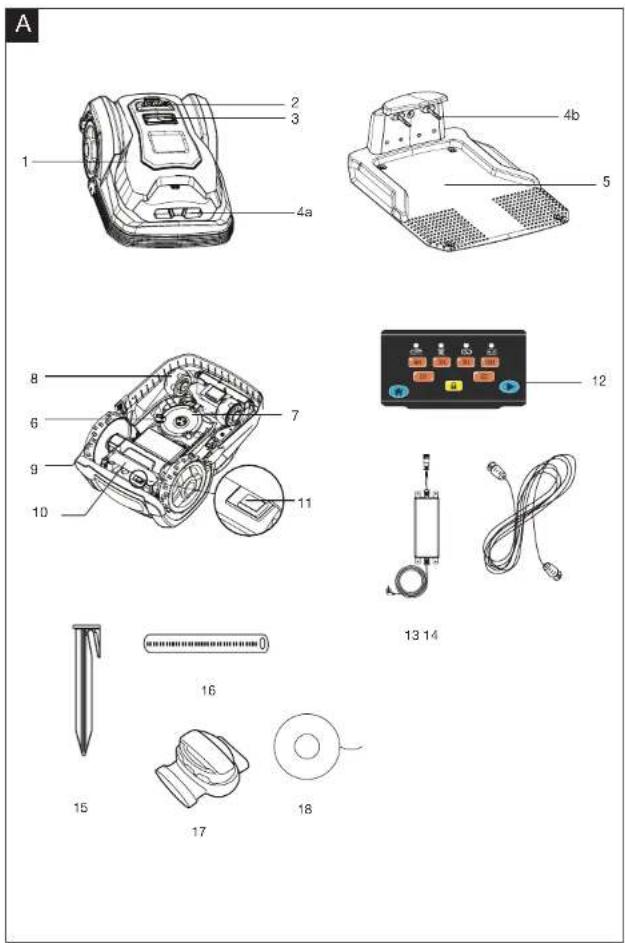

Aperçu

Une illustration des pièces principales de fonctionnement est disponible sur les pages recto-verso pliables.

1 Robot-tondeuse x 1
2 Bouton STOP
3 Écran et pavé numérique
4a : Ports de chargement (du robot-tondeuse)
4b : Bomes de chargement (de la station de chargement)
5 Station de chargement x 1
6 Lames (3 par support)
7 Support de lames
8 Roue avant
9 Roue arrière
10 Poignée de transport
11 Bouton d'alimentation principal
12 Panneau de contrôle
13 Transformateur x 1
14 Rallonge électrique x 1
15 Piquet x 200
16 Règle de mesure (sur le boîtier coloré) x 2
17 Raccord de câble périphérique x 3
18 Câble périphérique x 1 (160 m)

Description fonctionnelle

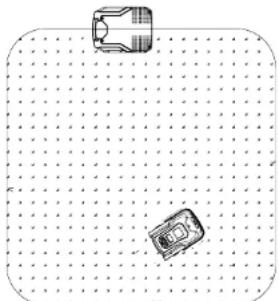

Ce robot-tondeuse est un robot autonome utilisé pour tondre la pelouse. Celui-ci restera dans une zone délimitée par un câble périphérique, commencera la tonte en suivant un cycle programmé et retoumera à sa station de chargement le moment venu. Les trois lames aiguisées assurent une coupe nette de l'herbe sans l'abimer de manière excessive et en laissant de très fines particules sur l'herbe qui agissent ensuite comme engrais naturel.

SPÉCIFICATIONS TECHNIQUES

Modèle SA900B
Surface de coupe max. 900 m		2
Batterie		862618 / 862622 / 1990608 18650-29EBatterie lithium-Ion, 28 V/2.9 Ah, 79.8Wh
Source d'alimentation		FY3201500S1 / S2 / S3Entrée 100-240V AC, 50/60 HzSortie 32 V DC, 1.5A
Durée moyenne de coupe après un chargement		60 min
Tension nominale 28 V DC
Puissance nominale		50 W

SPÉCIFICATIONS TECHNIQUES

Vitesse de coupe à vide 3500 min		1
Largeur de coupe 18 cm
Mocièle de lame/numéro de pièce 846210
Réglage de la hauteur de coupe 5 positions
Hauteur de coupe, min.-max.		20 mm-60 mm
Gamme de fr quences sans fil/puissance		2,4-2,4835 GHz/<0 dBm
Durée de chargement		60 min
Durée recommandée par jour*		Remarque 1
Indice de protection :
Robot-tondeuse		IP 24
Changement de la batterie		IP 67, Plug IP44
Poids du robot-tondeuse		8.5 kg
Poids de la station de chargement		2 kg
Fréquence		0-148.5KHz
Intensité du champ magnétique		72dBμA/m
Poids brut		16.5 kg
Niveau de puissance acoustique mesuré
Pression acoustique mesurée L_max		53 dB, K=3 dB
Pression de puissance mesurée L_max		64 dB, K=3 dB

^ AVERTISSEMENT: Pour recharger la batterie, utilisez uniquement le bloc d'alimentation amovible fourni avec cet appareil.

CONSIGNES DE SÉCURITÉ CONSIGNES DE

Cette partie recense les consignes de sécurité élémentaires à prendre en compte pour l'utilisation de cet outil.

Remarques générales de sécurité

Cet outil peut provoquer des blessures graves s'il n'est pas correctement utilisé. Veuillez lire ces consignes d'utilisation attentivement et vous familiariser avec tous les boutons de contrôle avant de l'utiliser.

Conservez ces consignes d'utilisation dans un endroit facile d'accès pour pouvoir les consulter à tout moment.

Malgré toutes les mesures prises pour intégrer des éléments de sécurité dans la conception du produit, les dispositifs de sécurité et les mesures de sécurité complémentaires, veuillez noter qu'un risque résiduel demeure lors de l'utilisation de cet outil.

Symboles utilisés dans la notice

Symboles d'avertissement concernant la prévention de dommages et blessures.

Symbole d'avertissement avec informations sur le risque de choc électrique.

Symboles sur l'outil

Attention! Il est impératif de lire ces consignes.

Risque de blessure dû aux particules rejetées ! Maintenez toute personne à distance de l'outil.

AVERTISSEMENT : ne montez pas sur l'outil. ATTENTION : ne touchez pas les lames en rotation.

AVERTISSEMENT : maintenez vos mains et pieds éloignés des lames en rotation. Ne placez jamais vos mains ou pieds à proximité du corps du robot-tondeuse ou sous celui-ci lorsqu'il est en fonctionnement.

Ramenez toute batterie usagée à votre vendeur, centre de tri ou de recyclage local. Il est interdit de jeter ce produit avec les ordures ménagères habituelles. Recyclez-le quand c'est possible. Pour obtenir des conseils sur le recyclage, contactez votre mairie ou le distributeur.

CONSIGNES DE SÉCURITÉ CONSIGNES DE

Équipement de classe III

Symboles d'avertissement sur le chargeur

Avertissement !

Avant toute utilisation, reportez-vous au paragraphe correspondant dans cette notice.

Double isolation

Orientation de la polarité

Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Recyclez-les quand c'est possible. Pour obtenir des conseils sur le recyclage, contactez votre mairie ou le distributeur.

Marque de conformité CE

SMPS (bloc d'alimentation à découpage) intégrant un transformateur d'isolement de sécurité à l'épreuve des courts-circuits.

SMPS (bloc d'alimentation à découpage)

Ta:45 °C Température ambiante maximale évaluée 45 °C

Le chargeur convient exclusivement pour un usage en intérieur.

Symboles d'avertissement sur la batterie

Li-lon

Les batteries contiennent du lithium-ion et ne doivent pas être jetées avec les ordures ménagères. Contactez votre mairie pour en savoir plus sur leur mise au rebut.

Ne la jetez pas dans l'eau.

Ne la jetez pas dans des flammes.

N'exposez pas la batterie à une lumière du soleil intense pendant de longues périodes et ne l'exposez pas à des températures élevées (45 °C max.).

Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Recyclez-les quand c'est possible. Pour obtenir des conseils sur le recyclage, contactez votre mairie ou le distributeur.

CONSIGNES DE SÉCURITÉ CONSIGNES DE

Consignes de sécurité complémentaires pour les robots-tondeuses

Ne posez aucun objet lourd sur le robot-tondeuse ou la station de chargement lorsqu'ils sont rangés ou en fonctionnement.

N'utilisez jamais l'outil si le bouton d'alimentation principal (11) est endommagé ou ne fonctionne pas correctement.

Ne modifiez jamais le bouton d'alimentation principal.

Mettez le bouton d'alimentation principal sur ARRÊT pour ranger l'outil ou lorsqu'il n'est pas utilisé. Insérez le robot-tondeuse dans son carton d'emballage d'origine pour le transporter, surtout sur de longues distances.

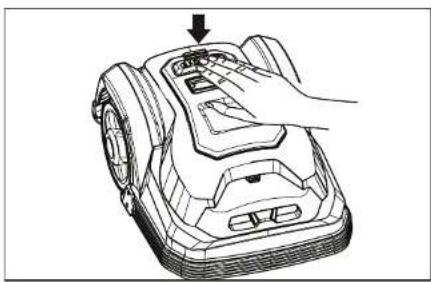

Si vous devez déplacer le robot-tondeuse d'un endroit à un autre de la zone de tonte, appuyez d'abord sur le gros bouton STOP (2) pour arrêter l'outil.

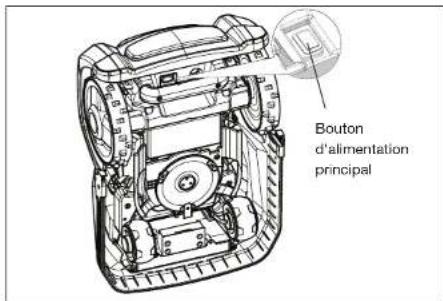

Dans un deuxième temps, assurez-vous que le bouton d'alimentation principal (11) est sur ARRÊT avant de soulever le robot-tondeuse.

Bouton d'alimentation principal

Fermez ensuite le couvercle du dessus et saisissez le robot-tondeuse par sa poignée (10) située sous l'outil à l'arrière, en maintenant le support de lames éloigné de votre corps comme indiqué.

Remarque : le manche à main inclut deux interrupteurs en sécurité. Lever l'outil par le manche à main déclenchera les interrupteurs, stoppant le robot-tondeuse.

CONSIGNES DE SÉCURITÉ CONSIGNES DE

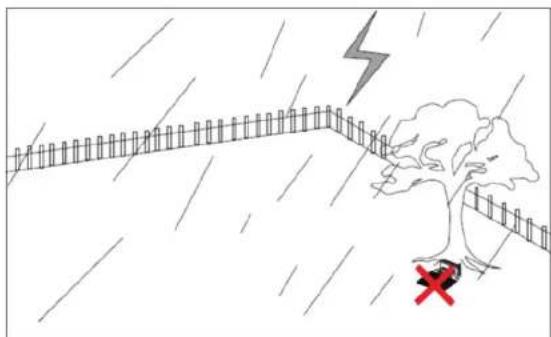

Protection contre la foudre

Afin de prévenir tout dommage causé par la foudre sur l'outil, ne placez pas la station de chargement sous de grands arbres.

Utilisation de l'outil :

AVERTISSEMENT ! Cet appareil peut entraîner des blessures graves. Suivez les consignes ci-dessous pour réduire le risque d'accident et de blessures.

IMPORTANT LIRE ATTENTIVEMENT AVANT UTILISATION CONSERVER POUR CONSULTATION ULTÉRIEURE

Préparation :

- Lisez attentivement les consignes et assurez-vous de bien les comprendre. Familiarisez-vous avec les commandes et la bonne utilisation de l'appareil.

• N'autorisez jamais les enfants, les personnes dont les capacités physiques, sensorielles ou mentales sont réduites, les personnes manquant d'expérience et de connaissance et les personnes non familiarisées avec cette notice à utiliser l'outil.
• Les réglementations locales peuvent restreindre l'âge de l'utilisateur. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• L'opérateur ou l'utilisateur est responsable des accidents et des dommages causés à des tiers ou à leurs biens.
• Assurez-vous de correctement installer le système de câble périphérique comme indiqué.
• Inspectez de temps à autre la zone où l'outil est utilisé et retirez toutes les pierres, bouts de bois, fils/câbles et autres débris qui pourraient endommager l'outil ou représenter un risque pour la sécurité.
• De temps à autre, inspectez visuellement les lames, les vis de lame et l'assemblage de coupe pour vérifier s'ils ne sont pas usés ou endommagés. Remplacez toutes les lames ou toutes les vis usées ou endommagées simultanément, afin de préserver l'équilibre de l'outil.
• Soyez prudent(e) avec les machines à lames multiples, car une lame en rotation peut entraîner la rotation d'autres lames.

CONSIGNES DE SÉCURITÉ CONSIGNES DE

• Ne laissez jamais l'outil fonctionner automatiquement sans surveillance si d'autres personnes, en particulier des enfants et des animaux domestiques, se trouvent à proximité.
• N'utilisez jamais l'outil pour niveler des zones irrégulières.
• Si les lames ne coupent plus correctement ou si le moteur est en surcharge, vérifiez toutes les pièces de votre outil et remplacez les pièces usées. Si une réparation plus importante est nécessaire, contactez un centre de service client.

Utilisation :

• N'utilisez jamais l'outil si l'un de ses boucliers de protection est défectueux ou si l'un de ses dispositifs de sécurité n'est pas assemblé, par exemple les déflecteurs et/ou le sac de ramassage.
• Ne placez pas vos mains ou vos pieds près des pièces rotatives ou sous celles-ci.
• N'essayez jamais de ramasser ou de porter un outil quand son moteur est en marche.

• Éteignez l'outil :

• avant de retirer toute obstruction.

• avant d'inspecter, de nettoyer ou d'entretenir l'outil.

• Démarrez le robot-tondeuse en suivant les consignes. Lorsque le bouton d'alimentation principal (11) est sur la position MARCHE, assurez-vous de maintenir vos mains et pieds éloignés des lames en rotation.

• Ne soulevez et ne transportez jamais le robot-tondeuse si le bouton d'alimentation principal est sur la position MARCHE.

• Les personnes qui ignorent comment le robot-tondeuse fonctionne et réagit ne doivent pas l'utiliser.
• Ne placez rien sur le dessus du robot-tondeuse ou sur sa station de chargement.
• N'utilisez pas le robot-tondeuse si son support de lames, corps, lames, vis, écrous, etc. sont défectueux.
• Évitez d'utiliser l'appareil sur de l'herbe mouillée. Cela peut engendrer une usure supplémentaire et augmentera le temps de nettoyage requis de l'outil.

Interruptions de travail :

• Une fois l'outil éteint, le support de lames continuera à tourner pendant quelques secondes. Maintenez vos mains et vos pieds suffisamment éloignés.
• Ne retirez les obstructions que lorsque l'outil est complètement à l'arrêt. Assurez-vous que la bouche d'éjection d'herbe (le cas échéant) est propre.
• Éteignez l'outil si vous souhaitez le transporter, le soulever ou l'incliner.
• Ne laissez jamais l'outil sans surveillance. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas ave.

CONSIGNES DE SÉCURITÉ CONSIGNES DE

ATTENTION!

Les consignes suivantes permettront d'éviter tout dommage au robot-tondeuse et toute blessure corporelle :

Prenez soin de votre outil :

• Éteignez l'outil si vous souhaitez le transporter à travers des zones irrégulières, telles que des marches.
• Inspectez l'outil avant chaque utilisation. N'utilisez jamais l'outil si des dispositifs de sécurité (ex. : pare-choc, pièces de l'appareil de coupe ou vis) sont manquants, usés ou endommagés. Vérifiez si le câble d'alimentation et le levier de démarrage (le cas échéant) ne sont pas endommagés. Pour éviter un déséquilibre, toutes les pièces et vis doivent être remplacées en même temps.
• Utilisez exclusivement les pièces de rechange et accessoires fournis ou recommandés par le fabricant. L'utilisation d'autres pièces entraînera l'annulation immédiate de la garantie.
• Assurez-vous que tous les écrous, boulons et vis sont bien serrés et que l'outil peut fonctionner en toute sécurité.
• Ne tentez jamais de réparer l'outil par vos propres moyens sauf si vous avez été formé(e) pour cela. Tout acte non spécifié dans ces consignes doit être effectué par des agences de réparation autorisées.
• Prenez le plus grand soin de cet outil. Maintenez-le toujours au propre. Suivez les consignes d'entretien.

- Ne surchargez jamais l'outil. Faites-le toujours fonctionner dans ses limites de capacité spécifiées. N'utilisez pas d'outils à faible puissance pour de gros travaux. N'utilisez pas l'outil dans un but non prévu.

Sécurité électrique :

ATTENTION!

Les consignes suivantes permettront d'éviter les accidents et blessures provoqués par un choc électrique :

• Avant chaque utilisation, procédez à une inspection visuelle des câbles d'alimentation et de rallonge pour repérer tout signe de détérioration ou d'usure. Les câbles d'alimentation endommagés augmentent le risque de choc électrique.
• Branchez la station de chargement à une prise électrique munie d'un disjoncteur à courant résiduel et dont l'intensité nominale ne dépasse pas 30 mA.
• Maintenez toujours la rallonge électrique suffisamment éloignée de l'accessoire de coupe. Si le câble d'alimentation est endommagé pendant le travail, débranchez-le immédiatement de la prise électrique. NE TOUCHEZ PAS LE CÂBLE D'ALIMENTATION AVANT QU'IL NE SOIT DÉBRANCHÉ DE LA PRISE ! sous peine de risque de choc électrique.
• Le cable ne peut pas être remplacé. Si le cable est endommagé, l'outil doit être envoyée à la décharge.

CONSIGNES DE SÉCURITÉ CONSIGNES DE

• Maintenez la rallonge électrique éloignée des lames et d'autres pièces mobiles. Celles-ci peuvent endommager le câble et entrer en contact avec des parties sous tension.
• Vérifiez que la tension d'alimentation correspond bien à celle indiquée sur la plaque signalétique.

Entretien et rangement

• Assurez-vous que tous les écrous, boulons et vis restent bien serrés pour garantir que l'outil peut être utilisé en toute sécurité.
• Remplacez les éléments usés ou endommagés pour garantir la sécurité de l'appareil.
• Veillez à ce que seules des lames de rechange recommandées soient utilisées.
• Assurez-vous que la batterie est chargée à l'aide du chargeur fourni ou recommandé par le fabricant. Une utilisation incorrecte peut provoquer un choc électrique, une surchauffe ou la fuite de liquide corrosif de la batterie.
• La réparation de l'outil doit être effectuée dans le respect des consignes du fabricant.
• En cas de fuite d'électrolyte, rincez à l'eau ou avec un agent neutralisant et consultez un médecin en cas de contact avec les yeux.
• Rangez l'appareil avec sa batterie complètement chargée à température ambiante (environ 20 °C).

- Tout cycle de décharge totale réduit la capacité de la batterie. Pendant les périodes prolongées sans utilisation, il est conseillé de charger la batterie tous les 6 mois pour prolonger sa durée de vie.

Transport

Le carton d'emballage d'origine doit être utilisé pour transporter le robot-tondeuse sur de longues distances. Pour déplacer l'outil en toute sécurité de sa zone de travail ou à l'intérieur de celle-ci :

• Appuyez sur le bouton STOP pour arrêter le robot-tondeuse.
• Poussez le bouton d'alimentation principal sur la position ARRÊT si vous souhaitez soulever le robot-tondeuse.
• Saisissez le robot-tondeuse par sa poignée située sous l'outil à l'arrière. Transportez le robot-tondeuse en maintenant le support de lames éloigné de votre corps.

CONSIGNES DE SÉCURITÉ CONSIGNES DE

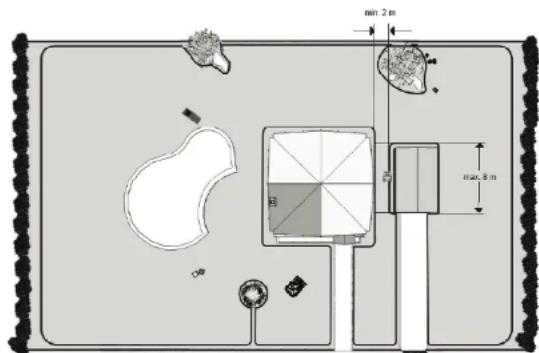

Principes élémentaires de fonctionnement du robot-tondeuse

- Le robot-tondeuse choisit sa direction de coupe de manière aléatoire. Il tondra complètement votre jardin sans laisser aucune partie non coupée dans la zone délimitée choisie.

- C'est vous qui délimitez la zone de travail en mettant en place le câble périphérique fourni. Une fois le câble périphérique détecté, le robot-tondeuse s'arrête, fait marche arrière et continue de tondre dans une autre direction. Il est important de s'assurer que la zone est entièrement délimitée. Tout objet que vous souhaitez protéger dans la zone délimitée, tel que bassins, arbres, mobilier de jardin ou plates-bandes, peut également être protégé par du câble périphérique. Le câble périphérique doit former une boucle complète. Si le robot-tondeuse rencontre un obstacle, tel qu'une personne, un arbre, un animal domestique ou d'autres objets extérieurs courants, l'outil s'arrête, fait marche arrière et continue de tondre dans une autre direction.

- Si vous devez délimiter un passage étroit pour relier deux zones de pelouse entre elles, celui-ci devra faire au moins 2 m de large et 8 m de long maximum.

min 2 m max 8 m

Remarque : Si votre robot-tondeuse perd le contact avec le sol après avoir heurté un obstacle, le support de lames s'arrête immédiatement afin d'éviter tout dommage potentiel.

CONSIGNES DE SÉCURITÉ CONSIGNES DE

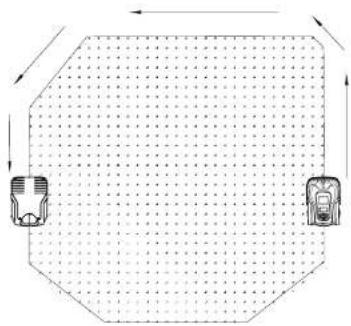

Placer la station de chargement

- Lorsque la batterie est faible, le robot-tondeuse revient automatiquement à sa station de chargement. Celui-ci roulera en direction du câble périphérique le plus proche et le longera (sans tondre) dans le sens inverse des aiguilles d'une montre jusqu'à atteindre la station de chargement. Une fois complètement chargé, le robot-tondeuse reprendra automatiquement son cycle de travail interrompu. La direction de lancement depuis la station de chargement (dans le sens des aiguilles d'une montre) est programmée dans le système et ne peut pas être modifiée.

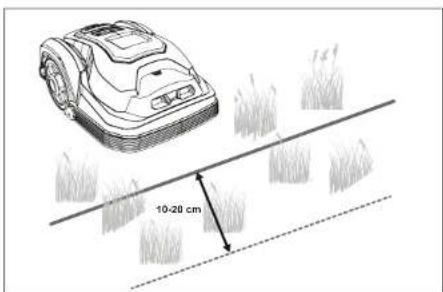

Détection du câble périphérique

- Avant de s'arrêter et de changer de direction, le robot-tondeuse dépassera le câble périphérique de 10 à 20 cm. Veuillez garder cette distance à l'esprit lorsque vous mettez en place le câble périphérique.

10-28 cm

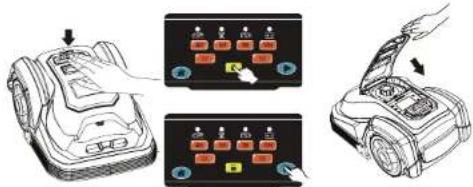

Démarrer et arrêter l'outil pendant la tonte

- Si vous souhaitez arrêter le robot-tondeuse à tout moment pendant la coupe, veuillez appuyer sur le bouton STOP (2). Appuyer sur le bouton STOP permettra notamment d'ouvrir le couvercle du dessus pour avoir accès à l'interface de contrôle. Le robot-tondeuse ne reprendra pas le travail tant que vous n'avez pas refermé le couvercle du dessus.

Limites de tonte avec le robot-tondeuse

• Le robot-tondeuse est réglé par défaut pour fonctionner 7 jours par semaine. Vous pouvez régler la durée de fonctionnement journalière en fonction de votre jardin.
• Si l'un de vos voisins utilise le même robot-tondeuse, vous devrez respecter une distance de 0,5 m entre votre câble périphérique et celui de votre voisin. Sinon, les deux appareils pourront se perturber mutuellement par des interférences. D'autre part, il convient de placer votre station de chargement à plus de 10 m du câble périphérique de votre voisin. Enfin, assurez-vous que le câble périphérique voisin utilise un signal différent du vôtre. Veuillez vous reporter à la partie « Réglage de signal » pour sélectionner le signal S1 ou S2 de votre installation.

Votre jardin Jardin voisin S1 S2 > 10 m > 0,5 m > 10 m

Le tableau ci-dessous indique les distances de signal correspondant à chaque robot-tondeuse. Veuillez prendre note de votre modèle et utiliser ces informations comme repères pour délimiter votre zone de coupe.

Modèle Surface max.		Distance maximale du centre de la zone au cable
SA900B	900 m^2	15 m

Informations sur la tonte avec le robot-tondeuse

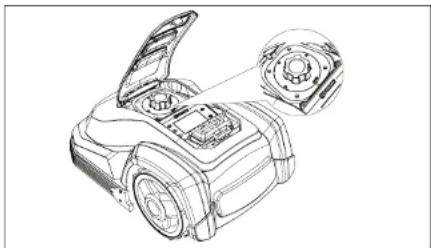

- Le robot-tondeuse dispose d'un réglage de hauteur de coupe allant de 20 à 60 mm. Si la hauteur de l'herbe dépasse 60 mm, réduisez-la à 60 mm ou moins avant d'utiliser le robot-tondeuse. Sinon, la charge sur l'appareil sera trop lourde et l'efficacité de coupe en pâtira. Nous vous recommandons d'utiliser une tondeuse ou une débroussailleuse ordinaire de votre choix. Une fois l'installation terminée, réglez la hauteur de coupe sur la position souhaitée. Commencez toujours par une position de coupe haute et réduisez celle-ci progressivement jusqu'à la hauteur souhaitée. Avant de régler la hauteur de coupe, appuyez toujours sur le bouton STOP (2) pour interrompre la tonte. Tournez ensuite la grosse molette pour régler la hauteur de coupe.

Remarque: Ne réglez la hauteur de coupe qu'une fois le robot-tondeuse éteint.

- N'utilisez pas le robot-tondeuse en cas d'orage ou de tempête. En cas de dommage sur le circuit électronique, débranchez la station de chargement et, si possible, déconnectez le câble périphérique.

L'efficacité de coupe du robot-tondeuse varie en fonction de l'affûtage des lames. Il convient donc de les conserver en bon état.

CONSIGNES D'ASSEMBLAGECONSIGNES DE

Guide d'installation

Cette partie vise à décrire les étapes d'installation du robot-tondeuse. Veuillez lire cette partie dans son intégralité avant de démarrer l'installation.

Introduction

Nous vous recommandons de tracer un plan de votre jardin en incluant tous les obstacles et la manière de les protéger. Cela vous aidera à identifier un emplacement approprié pour la station de chargement et le câble périphérique entourant votre pelouse et vos arbustes, plates-bandes à protéger, etc. Vous aurez également besoin de certains outils tels qu'un marteau, un coupe-câble, une pince ou des ciseaux.

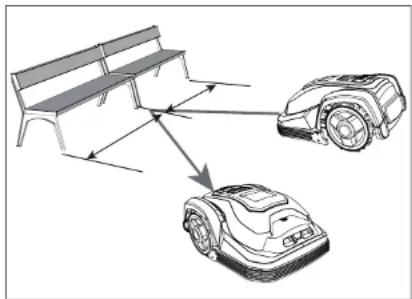

Limites de coupe

Le robot-tondeuse est équipé de capteurs anticollision. Ces capteurs détectent tout obstacle solide et fixe dépassant 10 cm de haut tel qu'un mur, un grillage et du mobilier de jardin. Lorsqu'un obstacle est détecté, le robot-tondeuse s'arrête, fait marche arrêté et continue de tondre dans une autre direction. Toutefois, protéger les obstacles en les entourant correctement de câble périphérique est la solution de long terme recommandée.

Le Robomower considère les arbres comme des obstacles ordinaires, mais si les racines d'un arbre sont exposées et d'une hauteur inférieure à 100 mm, vous devrez exclure cette zone de la surface à tondre en utilisant le câble de délimitation afin de protéger les racines de l'arbre ainsi que les lames et les roues arrière de l'appareil.

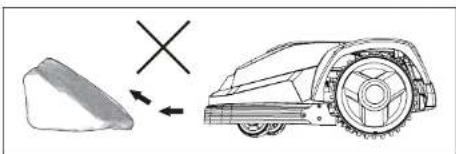

Nous vous recommandons de retirer du gazon toutes les petites pierres (de moins de 10 cm de haut) et celles comportant des rebords arrondis ou inclinés. Il est possible que le robot-tondeuse tente de monter sur ces pierres au lieu de les identifier comme obstacles. Si le robot-tondeuse reste bloqué sur une pierre, l'utilisateur devra intervenir pour redémarrer la tonte.

Le contact avec des pierres peut endommager les lames.

Le robot-tondeuse peut avancer sur des pentes à 40 % maximum.

L'inclinaison de la pente ne doit pas dépasser 40 %.

CONSIGNES D'ASSEMBLAGE

Le câble périphérique ne doit jamais être placé à la perpendiculaire d'une pente inclinée à plus de 10°.

De plus, prévoyez un espace d'au moins 2 m entre le câble périphérique et le bas d'une pente de 10° ou plus, comme le robot-tondeuse pourrait autrement dépasser excessivement le câble périphérique en raison de sa plus grande vitesse de descente, surtout sur les sois mouillés et glissants.

min. 2 m Câble périphérique

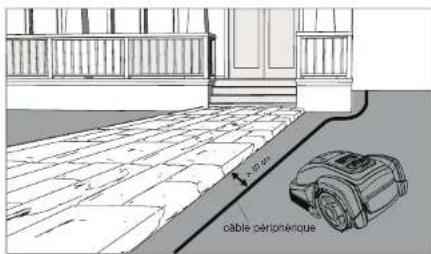

Chemins, allées et routes

Si une allée surélevée traverse votre pelouse, mieux vaut la laisser en dehors de la zone de tonte délimitée.

Veuillez prévoir une distance de sécurité de 40 cm entre l'allée et le câble périphérique.

250 m cable pénipnerique

CONSIGNES D'ASSEMBLAGE

Si l'allée et la pelouse se trouvent au même niveau, n'hésitez pas à utiliser le câble périphérique pour créer un passage. Cela permettra à votre robot-tondeuse de traverser l'allée pour atteindre la pelouse de l'autre côté.

câbré parphérique câbré peritonérique

Surfaces de gazon irrégulières

Les zones de gazon irrégulières peuvent provoquer un contact entre le sol et les lames. Nous vous recommandons de niveler le gazon avant d'utiliser votre robot-tondeuse ou d'exclure les zones irrégulières à l'aide du câble périphérique.

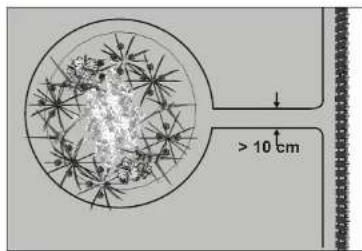

Utilisez le câble périphérique pour exclure toute plate-bande de la zone de coupe. Deux options s'offrent à vous pour mettre en place les deux portions de câble périphérique situées entre la plate-bande et le câble externe :

1) Conservez une distance supérieure à 10 cm entre les portions de câble parallèles. Ainsi, le robot-tondeuse identifiera le câble périphérique comme un obstacle ordinaire. Pendant la tonte, celui-ci « rebondira » sur le câble comme d'habitude. Pour revenir à la station de chargement, le robot-tondeuse longera le câble périphérique en faisant le tour de la plate-bande.

> 10 cm

2) La deuxième option consiste à conserver une distance inférieure à 5 mm entre les portions de câble parallèles. Ne croisez pas les câbles (voir ci-dessous). Ainsi, le robot-tondeuse n'identifiera pas les câbles et les traversersa sans freiner sa course. Cette option vous oblige à placer un obstacle sur le câble périphérique entourant la plate-bande. Placez l'obstacle (une grosse pierre ou un poteau) près de la position À indiquée sur l'illustration ci-dessous. L'obstacle doit être entouré d'une surface plane d'environ 1 m x 1 m sans aucun dénivelé. Cet obstacle permettra à l'outil de sortir du cercle.

A < 5 mm

CONSIGNES D'ASSEMBLAGE CONSIGNES D'A

Bassins et piscines

Si le robot-tondeuse est protégé contre la pluie et les éclaboussures, une submersion totale risque en revanche d'endommager sévèrement les parties électroniques.

Par conséquent, il est impératif d'exclure tout point d'eau de la zone de coupe. Pour encore plus de sécurité, il est recommandé d'installer une clôture tout autour du point d'eau.

Piscine 10 > 10 cm

Choses à faire et à ne pas faire

N'installez pas le câble périphérique directement sous un câble électrique ordinaire et parallèlement à celui-ci. Le champ électrique du câble électrique peut altérer le signal du câble périphérique. Ne croisez jamais deux bouts de câbles périphériques ! Leur signal radio sera altéré et le comportement du robot-tondeuse sera imprévisible.

Ne croisez jamais les câbles !

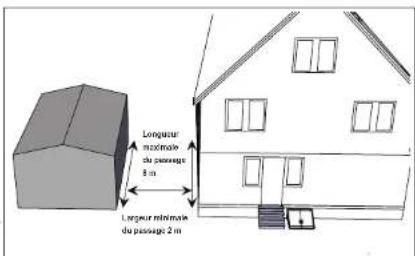

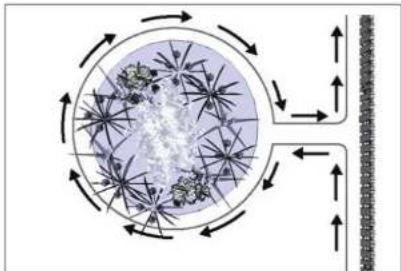

Si vous avez mis en place un passage délimité à l'intérieur de la zone de travail, ce passage doit mesurer au moins 2 m de large et 8 m de long maximum.

Si un passage est trop étroit ou trop long, le robot-tondeuse peut ne pas être en mesure de le parcourir d'un bout à l'autre.

Longueur maximale du passage 8 m Longueur minimale du passage 2 m

N'oubliez pas que les fleurs, buissons et arbustes changent de taille au fil des saisons. Veuillez prévoir une distance suffisante entre le câble périphérique et les plantes pour éviter toute interférence tout au long de l'année.

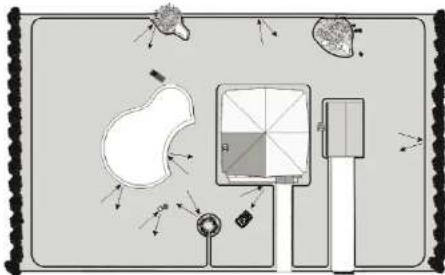

Délimiter la zone de travail du robot-tondeuse

Vous avez maintenant compris les principes élémentaires du fonctionnement du robot-tondeuse. L'étape suivante consiste à délimiter la zone de travail avec le câble périphérique en fonction du plan de votre jardin.

Ceci est une étape cruciale de l'installation. Veillez donc à bien installer le câble.

En partant de la station de chargement, le câble périphérique doit former une boucle continue sans rupture ni croisement. Reliez l'autre embout du câble au deuxième raccord de la station de chargement pour fermer le circuit.

Le cas échéant, utilisez la règle fournie pour vérifier la distance de sécurité requise de 40 cm. Tout d'abord, repérez le meilleur emplacement pour votre station de chargement. Gardez à l'esprit que celle-ci doit être branchée à une prise d'alimentation en permanence. Envisagez donc un emplacement proche d'une prise électrique.

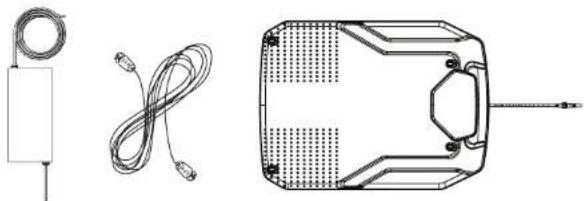

Le câble d'alimentation fourni mesure 9 m de long.

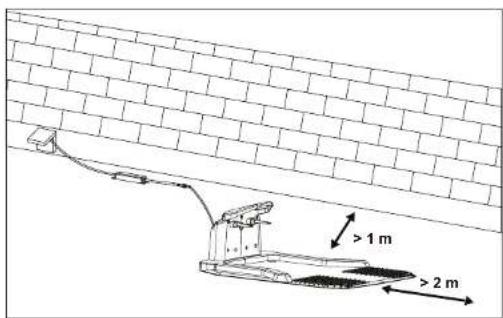

La station de chargement (5) doit être placée sur une surface plane au niveau du sol.

FREE

Pour faire en sorte que le robot-tondeuse puisse revenir à la station de chargement sans problème, prévoyez 2 m de marge droit à l'avant de la station de chargement et 1 m sur le côté opposé à la zone de coupe. Choisissez un emplacement à l'ombre pour la station de chargement, car une température plus basse pendant le chargement est bénéfique pour la batterie.

Important : Placez la station de chargement sur une surface régulière et plane à l'écart de tout bassin, piscine ou marches.

Nous recommandons de protéger la station des intempéries en l'installant sous un apprentis ou dans un garage.

Veillez à bien protéger le cordon !

CONSIGNES D'ASSEMBLAGE

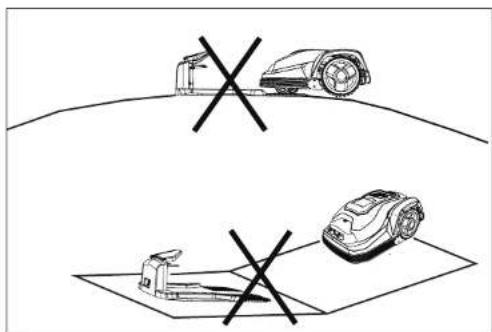

Ne placez pas la station de chargement trop près d'une pente, comme au-dessus d'un talus ou dans un creux. Évitez toute inclinaison latérale supérieure à 5°.

Si la surface de votre pelouse est molle ou irrégulière, il est conseillé de renforcer la zone entourant la station de chargement à l'aide d'une grille de protection pour gazon, sans quoi la pression répétée des roues arrière pourrait endommager le gazon. Une fois l'emplacement de la station de chargement défini et le cordon électrique déroulé, finissez le travail de délimitation de la zone de coupe AVANT de brancher la station de chargement à la prise électrique.

CONSIGNES D'ASSEMBLAGE

Fixer le câble périphérique au sol

Il est fortement conseillé de tondre la pelouse pour atteindre une hauteur maximale de 60 mm avant d'installer le câble périphérique. L'enterrer est entièrement facultatif. Toutefois, plus le câble périphérique sera installé près du sol, plus vous éviterez de trébucher sur celui-ci ou de l'endommager quand vous tondrez la pelouse.

Le câble sera rapidement recouvert d'horbe. La tension n'étant que de 32 V, celui-ci ne présente aucun risque de choc électrique.

Déballez le câble périphérique (18) et repérez l'embout libre, Marquez l'emplacement du câble périphérique en plantant les piquets (15).

Utilisez la règle fournie (16) pour vérifier la distance requise de 40 cm entre le câble et les obstacles.

La distance recommandée entre deux piquets est d'environ 80 cm en ligne droite et moins dans les virages étroits. Veuillez noter que le crochet et la fente pour le câble doivent toujours être face à l'extérieur de la zone délimitée.

Lorsque vous plantez les piquets pour la première fois, ne les enfoncez pas complètement dans le sol. Utilisez un marteau léger pour les enfoncer un peu plus, Placez également chacun des piquets (15) à une distance appropriée (40 cm) des bordures de la pelouse et des obstacles.

Utilisez la règle (16) fourmie et prévue à cet effet.

Zone de coupe 40 cm 80 cm

Les piquets doivent être plantés dans l'herbe en dirigeant la fente pour le câble périphérique vers l'extérieur comme indiqué.

Une fois tous les piquets en position, déroulez le câble périphérique. Partez de la station de chargement.

Insérez le câble dans chaque crochet et fente des piquets. Ne tendez pas trop le câble périphérique pour éviter de l'endommager. Prenez soin de ne pas l'entortiller, de ne pas faire de nœuds, etc. Lorsque vous coupez le câble, il est conseillé de prévoir au moins 1 m en plus pour tout réglage éventuel.

Remarque : Les piquets ne sont pas conçus pour fixer le câble périphérique sur des surfaces dures, par exemple pour faire passer le câble périphérique sur une allée. Le cas échéant, utilisez des vis et chevilles appropriées. Assurez-vous d'utiliser des rondelles d'isolation pour protéger la gaine d'isolation du câble.

CONSIGNES D'ASSEMBLAGE

Utilisez uniquement les raccords de câble périphérique imperméables (17) foumis pour relier deux parties de câble périphérique.

Voir les illustrations ci-dessous pour en savoir plus sur les distances requises.

Raccord F, noir Emplacement approprié de la station de chargement Raccord B, rouge 1 m de câble supplémentaire pour réglage éventuel

Évitez les angles droits lorsque vous fixez le câble périphérique dans un coin. Atténuez plutôt l'angle en deux angles de 45°.

NON OUI

Si le câble périphérique fourni est trop court pour votre jardin, vous pouvez vous procurer d'autres rouleaux chez notre fournisseur.

La longueur totale du câble ne doit pas dépasser 300 m.

CONSIGNES D'ASSEMBLAGE CONSIGNES D'A

Préparer le câble périphérique pour la station de chargement

Utilisez une pince à dénuder pour retirer 10-15 mm de gaine d'isolation à chaque embout. Toumez les fils sur eux-mêmes en les serrant bien.

Brancher la station de chargement au câble périphérique

Placez la station de chargement au bout du câble périphérique de manière à ce que le câble passe sous la station de chargement dans sa longueur et au milieu.

Branchez cet embout au raccord gauche (noir) portant la lettre « F » (Forward, avant). Branchez l'autre embout au raccord droit (rouge) portant la lettre « B » (Back, arrière).

F (noir) B (rouge)

INFORMATION IMPORTANTE

Vérifiez que les branchements de la station de chargement correspondent bien au schéma ci-dessous. Même si le voyant bleu est allumé, des raccords mai branchés empêcheront l'outil de fonctionner.

Après avoir branché les raccords « F » et « B » à la station de chargement, le câble périphérique peut être fixé au sol à l'aide des piquets.

Avant de fixer la station de chargement, veuillez vérifier à nouveau que les conditions mentionnées ci-dessus sont bien remplies :

• Surface régulière à proximité d'une source d'alimentation
• 2 m de câble périphérique droit devant la station
• Inclinaison inférieure à 5 %
• Surplus de câble périphérique rangé à plat à l'abri sous la station de chargement, en dehors de la zone délimitée.

Une fois la station de chargement fixée, branchez la rallonge électrique (14) à la station de chargement.

Branchez ensuite la rallonge à la prise électrique. Après un court test automatique, une LED bleue doit s'allumer sur la station de chargement. Si aucune LED ne s'allume, vérifiez à nouveau la prise électrique et la rallonge. Si tout autre voyant que la LED bleue s'allume, veuillez consulter la partie « Dépannage ».

Allumer et tester l'installation

LED

Une fois que la LED bleue indique que tout est en ordre, testez le fonctionnement du robot-tondeuse. Vérifiez régulièrement la LED pour vous assurer que la fixation du câble périphérique n'a pas altéré le branchement. Placez ensuite le robot-tondeuse dans la zone de travail, à quelques mètres de la station de chargement. Mettez le bouton d'alimentation principal (11) sur MARCHE. Le robot-tondeuse s'allumera et procédera à un test automatique, mais ne commencera pas encore la tonte.

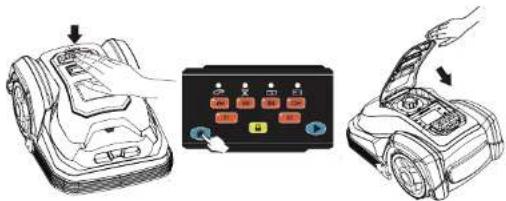

Appuyez sur le gros bouton STOP (2) pour ouvrir le couvercle du dessus et accéder aux commandes.

Activez le bouton portant l'icône (situé sur la gauche du panneau) et refermez le couvercle.

Une fois le couvercle refermé, le robot-tondeuse doit commencer à bouger. Celui-ci se dirigera automatiquement vers la station de chargement en repérant et en suivant le câble périphérique dans le sens inverse des aiguilles d'une montre.

Si le robot-tondeuse ne parvient pas à se garer correctement sur la station, déplacez celle-ci dans un endroit plus convenable.

Une fois l'outil garé, le symbole : commencera à clignoter. Cela indique que la batterie se recharge correctement.

Après la première installation, le robot-tondeuse restera sur la station de chargement jusqu'à ce que la batterie soit complètement chargée.

Si le robot-londeuse se gare et se recharge correctement, cela signifie que l'emplacement choisi pour la station de chargement est adéquat. Vous pouvez maintenant la fixer en position en plantant complètement les piquets dans le sol.

Veillez à ne pas endommager ou entortiller le surplus de câble rangé sous la station de chargement.

1 m de gazon plat Zone à couper 2 m

FONCTIONNEMENT

Panneau de contrôle

Une fois le robot-tondeuse complètement chargé, celui-ci est prêt à être programmé. Bien que les réglages d'usine par défaut conviennent à la plupart des utilisateurs, il peut être utile de vous familiariser avec les options disponibles.

Pour commencer la programmation, appuyez sur le gros bouton STOP (2) pour ouvrir le couvercle du dessus et accéder aux commandes.

Le panneau de contrôle dispose de cinq zones de fonctionnalité.

Zone 1 : Voyants d'indication LED

Zone 2 : Réglage de la durée de travail

Zone 3 : Réglage des alertes et signaux

Zone 4 : Bouton de verrouillage

Zone 5 : Bouton RETOUR À LA STATION et DÉMARRER

Verrouiller et déverrouiller

Déverrouiller

Une LED clignotant au-dessus du bouton de verrouillage [indique que le panneau de contrôle est verrouillé.

Pour déverrouiller le panneau de contrôle, saisissez le code PIN dans les 6 secondes suivant l'ouverture du couvercle.

Aucun code PIN n'est défini par défaut en usine. Vous devrez appuyer sur le bouton de verrouillage [icon] quatre fois.

Si la LED s'éteint, le code PIN est correct et le panneau de contrôle est déverrouillé.

4H 6H 9H 10H S1 S2

FONCTIONNEMENT

Verrouiller

Utiliser le bouton d'alimentation principal (11) verrouillera automatiquement le panneau de contrôle.

Vous pouvez aussi activer le verrouillage manuellement. Pour cela, il suffit d'appuyer sur le bouton de verrouillage [💡] du panneau de contrôle déverrouillé et de refermer le couvercle du dessus. Le robot-tondeuse est maintenant verrouillé et ne peut plus être utilisé sans être déverrouillé.

En cas de redémarrage ou de déverrouillage du robot-tondeuse, veuillez noter que celui-ci conservera la durée de travail prédéfinie.

Code PIN

Pavé numérique

Le panneau comporte 5 touches sur le pavé numérique.

Utilisez « 4H » pour 0, « 6H » pour 1, « 8H » pour 2, « 1 OH » pour 3, « S1 » pour 4 et « S2 » pour 5.

Modifier le code PIN

1) Mettez le bouton d'alimentation principal (11) sur ARRÊT.
2) Restez appuyé sur le bouton de verrouillage [
3) Maintenez le bouton de verrouillage [?] enfoncé tout en mettant le bouton d'alimentation principal (11) sur MARCHE. Au bout de 6 secondes environ, toutes les LED sur le panneau de contrôle commenceront à clignoter.
4) Relâchez le bouton de verrouillage [ ]
5) Dans les 6 secondes qui suivent, saisissez votre nouveau code PIN. Le robot-tondeuse confirmera la modification du code PIN par un bip sonore. Toutes les LED s'éteindront et le robot-tondeuse redémarrera. Une fois que la LED du bouton de verrouillage [1] clignote, le redemarrage est terminé. Vous pourrez désormais déverrouiller votre robot-tondeuse en saisissant votre nouveau code PIN.
Remarque : Si vous avez oublié votre code PIN, veuillez définir un nouveau code comme indiqué ci-dessus.

FONCTIONNEMENT

Voyants d'indication LED

Alerte de soulèvement

Une LED rouge allumée au-dessus de ce symbole indique que le capteur de nent a été déclenché.

Remarque : Des vibrations ou des collisions peuvent également déclencher le capteur de soulèvement.
Si ce capteur est déclenché pendant moins d'1 seconde, le robot-tondeuse reprendra son travail prévu immédiatement.
S'il est déclenché pendant plus d'1 seconde mais moins de 8 secondes, le robot-tondeuse ne reprendra son travail qu'après une courte pause. Si l'alerte de soulèvement dure plus de 8 secondes, le système antivol du robot-tondeuse sera déclenché. L'appareil se verrouillera automatiquement et une alarme retentira.

Signal du câble périphérique

Le câble périphérique émet un signal électromagnétique. Le robot-tondeuse utilise ce signal pour déterminer s'il se trouve bien dans la zone de coupe.

La LED rouge au-dessus de ce symbole clignote lorsque l'appareil ne reçoit pas final « dans la zone délimitée ». Dans ce cas, le robot-tondeuse cesse de tondre édiatement.

Symbole de batterie faible

Cette LED s'allume lorsque la batterie est faible. Dans ce cas, le robot-tondeuse revient immédiatement à sa station de chargement.

Chargement

Cette LED clignote pendant le chargement de la batterie. Une LED allumée en indique que la batterie est complètement rechargée.

Pendant le chargement, le récepteur du signal de délimitation est éteint pour économiser de l'énergie. Une fois la batterie complètement rechargée, la LED « signal du câble périphérique » peut alors s'allumer.

FONCTIONNEMENT

Réglage de la durée de travail

FREE

Les boutons ci-dessus vous permettent de sélectionner les heures de fonctionnement journalières du robot-tondeuse.

Veuillez consulter le tableau ci-dessous pour connaître la durée de travail recommandée par jour, en fonction de la surface de travail.

La durée de travail en cours est indiquée par le bouton illuminé.

Un bouton qui clignote signifie que l'outil a déjà effectué les heures de travail prévues pour la journée.

Remarque : La durée de travail moyenne avec une batterie complètement chargée est inférieure à la durée de travail minimale réglable de 4 h. Lorsque le robot-tondeuse revient à sa station de chargement, l'horloge ne s'arrête pas. Le temps de chargement est compté dans la durée de travail.

Durée recommandée par jour (en heure)
300 m^2	3 heures
900 m^2	9 heures

Une fois la durée de travail sélectionnée, la LED correspondante s'allumera. Une LED qui clignote signifie que la durée de travail est écoulée.

Réglage du signal

Pour éviter une interférence avec un autre robot-tondeuse, deux signaux de câble périphérique différents sont disponibles.

Veillez à utiliser le même signal (S1 ou S2) pour la station de chargement et le robot-tondeuse. Utilisez les boutons situés à l'arrière de la station de chargement pour sélectionner le signal S1 ou S2.

S1 S2 Signal F B

FONCTIONNEMENT

Appuyez sur le bouton S1 ou S2 du panneau de contrôle pour faire correspondre le signal du robot-tondeuse à celui de la station de chargement. Le bouton du signal actif en cours est illuminé.

Bouton RETOUR À LA STATION et DÉMARRER

Appuyez sur le bouton DÉMARRER et refermez le couvercle du dessus. Le robot-tondeuse commencera à tondre.

Une fois la durée de travail programmée écoulée, l'appareil reviendra à la station de chargement.

Remarque importante :

GH GH GH TOH S1 S2

Le robot-tondeuse reprendra le travail le jour suivant à l'heure à laquelle le bouton DÉMARRER a été initialement activé.

Exemple : Vous démarrez le robot-tondeuse un lundi à 15 h 30 pour une durée de travail de 4 h. L'appareil travaillera ce lundi jusqu'à 19 h 30 puis reviendra à sa station. Le mardi à 15 h 30, le robot-tondeuse reprendra automatiquement le travail pour une durée de 4 h également. Cela se poursuivra tous les jours jusqu'à ce que la programmation soit interrompue par l'utilisateur.

RETOUR À LA STATION

Si vous appuyez sur le bouton RETOUR À LA STATION et refermez le couvercle, le robotondeuse reviendra automatiquement à sa station pour une recharge complète. Cela n'interrompt pas la programmation en cours. Si la durée de travail n'est pas écoulée une fois le chargement terminé, l'appareil reprendra la coupe. Il recommencera aussi le travail le jour suivant.

ARRÊT

Pour interrompre la programmation de travail automatique, appuyez sur le bouton STOP pour ouvrir le couvercle du dessus, puis refermez-le sans appuyer sur aucun bouton de contrôle. Le robot-tondeuse émettra quatre bips sonores pour confirmer l'interruption. Il ne reprendra pas le travail sans une commande ultérieure de l'utilisateur.

Couper les bordures

FONCTIONNEMENT NETTOYAGE/ENTRE

Le travail de coupe commencera chaque jour par la tonte des bordures de la pelouse. Le robot-tondeuse tond en suivant le câble périphérique dans le sens des aiguilles d'une montre. Cette fonction est activée uniquement lorsque le robot-tondeuse part de la station de chargement.

Informations sur le chargement

Le robot-tondeuse reviendra automatiquement à la station de chargement dans les situations suivantes :

1. Si vous appuyez sur le bouton et refermez le couvercle du pavé numérique.

2. Lorsque la durée de travail est écoulée.

3. Lorsqu'il reste moins de 30 % de batterie.

Remarque : Si le robot-tondeuse ne parvient pas à se garer sur la station de chargement, il repartira en direction de la zone de coupe pour ensuite réessayer.

Remarque : Si la température amblante autour de la station de chargement est supérieure à 40 °C, l'appareil arrêtera le chargement pour protéger la batterie. Une fois que la température a suffisamment baissé, le chargement reprendra automatiquement.

Indicateur du capteur de pluie

Tout acte non spécifié dans ces consignes doit être effectué par l'une de nos agences de réparation autorisées. Utilisez uniquement des pièces d'origine.

Entretien

Vérifiez et nettoyez votre robot-tondeuse régulièrement, et remplacez les pièces usées si besoin.

Utilisez de préférence une brosse sèche, un chiffon humide ou un bout de bois pointu. Ne le rincez jamais à l'eau.

Le respect de ces consignes d'entretien permettra de prolonger la durée de vie du robot- tondeuse.

Durée de la batterie

Le robot-tondeuse est équipé d'une batterie li-ion ne nécessitant aucun entretien, dont la durée de vie est estimée à plus de 2 ans (selon le traitement et l'usage).

Entreposage pendant l'hiver

Pendant l'hiver, conservez votre robot-tondeuse, station de chargement et source d'alimentation dans un endroit sec.

Nous recommandons de l'entreposer dans un abri de jardin, un garage ou de préférence à l'intérieur.

Préparez votre outil pour un entreposage hivernal comme suit :

1. Rechargez complètement la batterie.

2. Mettez le bouton d'alimentation principal sur ARRÊT.

3. Nettoyez soigneusement votre robot-tondeuse.

4. Débranchez le cordon d'alimentation de la prise électrique.

5. Débranchez le cordon d'alimentation de la station de chargement.

6. Débranchez le câble périphérique de la station de chargement. Soulevez la station de chargement et nettoyez-la. Le câble périphérique peut rester à l'extérieur. Toutelois, il est impératif de protéger le câble contre la corrosion. Nous recommandons l'utilisation d'un lubrifiant sans eau ou d'un ruban d'étanchéité adéquat.

Le cas échéant, replacez le produit dans son emballage d'origine.

Notre centre de réparation offre également un service hivernal pour votre appareil. Cela inclut une révision de toutes les pièces et, le cas échéant, une mise à niveau du logiciel.

Préparation avant le printemps

Après l'entreposage pendant l'hiver, veuillez nettoyer le port et les bornes de chargement du robot-tondeuse et de la station de chargement.

Utilisez du papier de verre à grains fins ou une brosse en laiton ; cela permettra d'obtenir une efficacité de chargement optimale et d'éviter toute interférence de chargement.

Nettoyage et entretien

Il est important de maintenir votre robot-tondeuse propre.

Le robot-londeuse s'engagera dans les pentes plus facilement si les roues sont propres. Des lames de coupe affûtées requièrent moins de puissance et permettent des coupes plus nettes. N'oubliez pas de mettre le bouton d'alimentation principal (11) sur arrêt avant tout entretien.

Utilisez des gants de protection lorsque vous manipulez les lames ! N'utilisez jamais un nettoyeur haute pression, un tuyau d'arrosage ou l'eau du robinet pour nettoyer l'appareil.

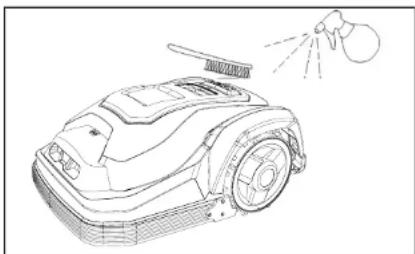

Nettoyer le corps du robot-tondeuse

Votre robot-tondeuse étant alimenté par une batterie, soyez prudent(e) lorsque vous le nettoyez. Retirez les grosses salissures à l'aide d'une brosse douce. Utilisez un pulvérisateur d'eau à main contenant du détergent ménager pour un nettoyage intensif. Essuyez tout résidu après le nettoyage avec un chiffon humide.

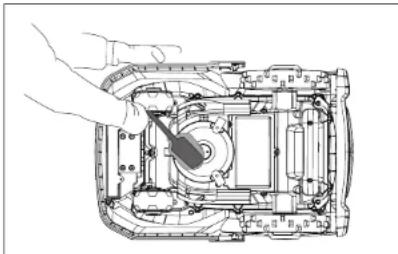

Nettoyer sous l'appareil

Assurez-vous de mettre le bouton d'alimentation principal (11) sur arrêt. Portez des gants de protection. Inclinez le robot-tondeuse sur son fianc pour exposer le dessous de l'appareil. Nettoyez le support de lames et le cadre à l'aide d'une brosse douce ou d'un chiffon humide. Faites pivoter le support de lames pour vous assurer qu'il tourne librement et vérifiez que les lames tournent sur elles-mêmes sans être obstruées par de l'herbe.

Nettoyer les bornes de contact et de chargement

En utilisant de la paille de fer, une éponge métallique ou du papier de verre à grains fins, nettoyez les bornes de contact et de chargement sur votre robot-londeuse et la station de chargement. Retirez les débris, feuilles et herbes autour des bornes de contact et de chargement pour garantir un chargement efficace.

Retourner ou remplacer les lames

AVERTISSEMENT!

Assurez-vous que le robot-tondeuse est complètement éteint avant tout nettoyage, réglage ou remplacement des lames. Portez toujours des gants de protection.

AVERTISSEMENT!

Pour une efficacité et une sécurité de coupe maximales, utilisez toujours des lames et pièces de fixation des lames recommandées pour le remplacement.

Votre robot-tondeuse est équipé de trois lames fixées sur le support des lames.

Sauf si elles sont endommagées par des obstacles durs, ces lames peuvent supporter jusqu'à cinq mois d'utilisation quotidienne.

Une inspection hebdomadaire des lames et des vis de fixation est nécessaire. Veuillez noter que les lames sont à double tranchant. Une fois que le premier côté est émoussé, dévissez la vis de fixation. Retournez la lame

et fixez-la de nouveau avec la vis de fixation. Après avoir serré la vis de fixation, vérifiez si la lame toume librement autour de la vis.

Un lot de lames de rechange est inclus avec le robot-tondeuse. Pour des remplacements ultérieurs, contactez le service client. Le numéro de pièce de rechange pour les lames est 846210.

Utilisez uniquement des pièces détachées d'origine. Pour obtenir une performance optimale et éviter un déséquilibre, retournez ou remplacez toujours les trois lames en même temps.

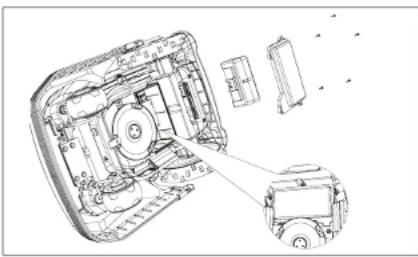

Remplacer la batterie

Bien que la durée de vie de la batterie dépende de l'utilisation et des facteurs environnementaux, celle-ci est en moyenne de plusieurs années. Des batteries de rechange sont disponibles auprès du service client. Pour remplacer la batterie, veuillez suivre les consignes ci-dessous.

1) Assurez-vous de mettre le bouton d'alimentation principal (11) sur ARRÊT. Nettoyez le dessous de l'appareil conformément aux consignes.
2) Réglez le robot-tondeuse sur la hauteur de coupe la plus basse.
3) Retournez le robot-tondeuse. Retirez les 5 vis fixant le couvercle du compartiment de la batterie. Une vis est partiellement recouverte par le protège-lames et n'est accessible que par un trou d'entretien.
4) Retirez la batterie et déconnectez-la du robot-tondeuse.
5) Nettoyez soigneusement le couvercle et les rebords du compartiment de la batterie. Les débris peuvent laisser un excès d'eau pénétrer dans le compartiment de la batterie, entraînant de graves dommages sur l'appareil.
6) Connectez et insérez la batterie de remplacement, refermez le compartiment et fixez le couvercle à l'aide des 5 vis. N'allumez pas le robot-tondeuse avant de le repositionner sur

NETTOYAGE/ENTRETIEN

ses roues. Prenez garde aux lames coupantes!

Entreposage court

• Rangez l'outil dans un endroit sec et hors de portée des enfants.
• N'enveloppez pas l'outil dans un sac en nylon, car cela peut entraîner la formation d'humidité.

DÉPANNAGE

Dépannage pour la station de chargement

	LED Description
1	Bleue allumée Norma
2	Bleue clignotante,Rouge éteinte	Erreur interne à la station de chargement, câble périphérique en ordre
3	Rouge clignotante,Bleue éteinte	Station de chargement en ordre ; connexion au câble périphérique mauvaise ou inexistante
4	Rouge et Bleue clignotantes	Erreur interne à la station de chargement ; connexion au câble périphérique mauvaise ou inexistante

Dépannage pour le robot-tondeuse

N°	Message	Symptôme Action
1	AUCUN	Le robot-tondeuse ne peut pas se garer sur la station de chargement	1. Vérifiez si le câble périphérique situé sous la station et devant celle-ci est bien droit.2. Vérifiez si la position de la station de chargement est conforme aux consignes.
2	AUCUN	Le robot-tondeuse tourne en rond pendant la tonte ou en suivant le câble périphérique jusqu'à la station de chargement.	1. Vérifiez qu'aucun câble électrique n'est parallèle au câble périphérique ou ne se trouve à proximité. Si besoin, déplacez le câble périphérique.2. Vérifiez si une roue avant n'est pas bloquée.3. Si un de vos voisins possède un robot-tondeuse similaire, les signaux peuvent se perturber mutuellement par des interférences. Essayez de régler la station de chargement et le robot-tondeuse sur un signal de délimitation alternatif.4. Le moteur peut être endommagé. Veuillez contacter le service client.
3	AUCUN	Le robot-tondeuse est très bruyant.	1. Inspectez les vis de fixation des lames ; resserez-les si besoin.2. Vérifiez si les lames ne sont pas endommagées ; remplacez-les si besoin.3. L'herbe est trop haute. Augmentez la hauteur de coupe. Sinon, tondez d'abord la pelouse avec une tondeuse normale en choisissant une hauteur de coupe légèrement supérieure à la hauteur de coupe souhaitée.4. Panne du moteur de coupe, veuillez contacter le service après-vente.

DÉPANNAGE

N°	Message	Symptôme Action
4 AUCUN		Le robot-tondeuse reste sur la station de chargement ou revient vers celle-ci après avoir appuyé sur le bouton DÉMARRER et refermée le couvercle.	1. Vérifiez si le robot-tondeuse n'a pas déjà terminé le travail programmé pour la journée.2. Vérifiez si la batterie n'est pas trop faible.
5	LED clignotante	Capteur de soulevement déclenché	1. L'herbe trop haute et dense (de 60 mm de haut) peut soulever le robot-tondeuse. Tondez la pelouse avec une tondeuse normale.2. Veillez à ce que la trajectoire du robot-tondeuse soit exempt de toute obstruction.
6	LED clignotante	Le robot-tondeuse ne reçoit pas le signal du câble périphérique. (robot-tondeuse placé dans la zone délimitée)	1. Vérifiez si le voyant pour la station de chargement est bleu. Sinon, consultez les consignes d'installation et de dépannage pour la station de chargement.2. Vérifiez que le même signal (S1 ou S2) est utilisé par la station de chargement et le robot-tondeuse.3. Vérifiez que le câble périphérique est connecté dans le bon sens.4. Pour vérifier, débranchez le câble périphérique de la station de chargement et rebranchez-le dans l'autre sens.
7	LED clignotante	La tension de la batterie est trop basse pour une tonte normale.	1. Normalement, si la tension est basse, le robot-tondeuse revient automatiquement à la station de chargement.2. Si ce n'est pas le cas, veuillez transporter manuellement le robot-tondeuse jusqu'à la station de chargement s'il s'est arrêté sur la pelouse.
8	LED clignotante	Chargement Attendez que la batterie soit rechargée.
9		Réinitialiser les paramètres d'usine par défaut	1. Éteignez l'appareil.2. Placez le robot-tondeuse sur une surface plane et régulière.3. Maintenez le bouton DÉMARRER enfoncé puis allumez l'appareil grâce au bouton d'alimentation principal..4. Le robot-tondeuse redémarrera. Toutes les LED clignotent.5. Relâchez le bouton DÉMARRER. La réinitialisation des paramètres par défaut est terminée.Remarque : Le robot-tondeuse doit se trouver sur une surface plane, car les capteurs de l'inclinaison ont aussi été remis à zéro.

DÉCLARATION DE CONFORMITÉDÉPANNAGE

Nous

MEROTEC GmbH

Déclarons que le produit :

Description de l'outil : Robot-tondeuse

Type d'outil : SA900B

Fonction : Coupe d'herbe

Est conforme aux exigences en matière de santé et de sécurité des directives suivantes :

Directive CE Machines: 2006/42/EC

EN 60335-1:2012+A11+A13+A1+A14+A2, EN 50636-2-107:2015+A1+A2, EN

62233:2008

Radio Equipment Directive 2014/53/EU

NB0123, TUV SUD Product Service GmbH Ridlerstraße 65.80339

Munich.Germany Certificate No:TPS-RED001232 i04

EN 55014-1:2017;

EN 55014-2:2015:

EN 301 489-1 V2.2.3:

EN 301 489-3 V2.1.1;

FN 300 328 V2.2.2

EN 301 489-17 V3.2.4

Draft EN 303 447 V1.2.0

EN 62311:2008;

Déclarons que le produit :

Description de l'outil : Robot-tondeuse

Type d'outil : SA900B

Fonction : Coupe d'herbe

Est conforme aux exigences en matière de santé et de sécurité des directives suivantes :

Directive CE Machines: 2006/42/EC

EN 60335-1:2012+A11+A13+A1+A14+A2. EN 50636-2-107:2015+A1+A2. EN

62233:2008

Radio Equipment Directive 2014/53/EU

NB0123. TUV SUD Product Service GmbH Ridlerstraße 65.80339

Munich.Germany Certificate No:TPS-RED001232 i04

EN 55014-1:2017

FN 55014-2:2015:

EN 301 489-1 V2 2 3

EN 301 489-3 V2 1 1:

EN 300 328 V2 2 2

EN 301 489 17 V2 2 4

EN 301 488-11 V5.2.4 Draft EN 303 447 161.7

EN 00011-0008

EN 02011.2006, ReHS, Disruptive 2011/GE/EU
