GEBRUIKSAANWIJZING SA900B Yard Force

Originele handleiding

CZ PROBOSEKAČKA

Originální návod

ROBOT KOSZACY

Lees deze handleiding aandachtig door voordat u de robotmaaier in elkaar zet en gebruikt. Het is gevaarlijk om dit product te gebruiken wanneer u niet op de hoogte bent van deze instructies. Bewaar deze handleiding op een veilige plaats voor toekomstige raadpleging.

A 1 2 3 4a 4b 5 8 6 7 9 10 11 12 13 14 15 16 17 18

YARD FORCE

SA900B Originele gebruiksaanwijzing

INHOUD

Inleiding 05

Beogd doeleinde 05

Algemene beschrijving 05

Veiligheidsmaatregelen 08

Montage-instructies 28

Bediening 42

Reiniging en onderhoud 48

Probleemoplossing 53

Conformiteltsverklaring 55

INLEIDING

Gefeliciteerd met de aankoop van uw nieuw apparaat. Dit apparaat werd tijdens het fabricageproces op kwaliteit gecontroleerd en werd aan een finale inspectie onderhevig gesteld. De functionaliteit van uw apparaat is aldus gewaarborgd. Er kan echter niet worden uitgesloten dat er in uitzonderlijke gevallen resten van water of smeermiddel op of in het apparaat/slangen aanwezig zijn. Dit wijst niet op een fout of defect en is geen reden tot ongerustheid.

De gebruiksaanwijzing is een onderdeel van dit product. Deze bevat belangrijke informatie over de veiligheid, het gebruik en de verwijdering van het product. Maak uzelf vertrouwd met alle gebruiks- en veiligheidsinstructies voordat u het product gebruikt. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingen. Bewaar deze handleiding in een veilige plaats en in het geval dat het product aan een derde wordt gegeven, geef tevens alle documenten mee.

De robotmaaier dient alleen voor het maaien van gazons. Het is alleen bestemd voor huishoudelijk gebruik en niet voor commercieel gebruik.

DOELMATIG GEBRUIK

Elk ander gebruik dat niet uitdrukkelijk in deze gebruiksaanwijzing is goedgekeurd kan leiden tot schade aan de robotmaaier en emstig letsel aan de gebruiker.

Dit apparaat MAG NIET worden gebruikt door gebruikers met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek hebben aan ervaring en kennis, tenzij ze supervisie of instructies hebben gekregen omtrent het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Houd toezicht over kinderen zodat ze niet met het apparaat spelen.

De eigenaar of bediener is verantwoordelijk voor ongevallen of gevaren die zich bij andere personen of hun eigendommen voordoen.

De fabrikant is niet aansprakelijk voor schade veroorzaakt door een verkeerde werking van de robotmaaier of wanneer het niet wordt gebruikt voor een doeleinde waarvoor het is bestemd.

ALGEMENE BESCHRIJVING

Inhoud van de verpakking

Pak de grasmaaier voorzichtig uit en controleer of alle onderstaande onderdelen aanwezig zijn:

• Robotmaaier
• Laadstation
• Transformator
  • Verlengsnoer
  • Omheiningsdraad
• Connector voor omheiningsdraad B (blauw)
  • Haringen
• Reservernessen
• Meetlat (op de gekleurde doos)
• Handleiding

ALGEMENE BESCHRIJVING

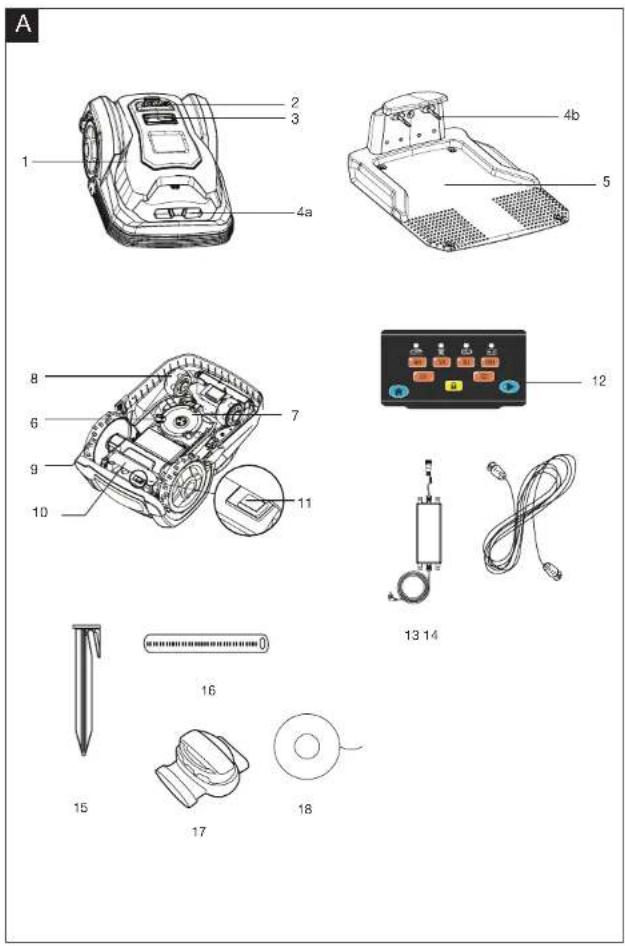

Overzicht

Raadpleeg de uitklapbare pagina's aan de voor- en achterkant voor een afbeelding van de voornaamste onderdelen.

1 Robotmaaier x 1
2 STOP knop
3 Scherm en toetsenblok
4a: Laadcontacten (Robotmaaier)
4b: Laadcontacten (laadstation)
5 Laadstation x 1
6 Mes (elk per 3)
7 Meshouder
8 Voorwiel
9 Achterwiel
10 Draaghandvat met veiligheidsschakelaar
11 Hoofdschakelaar
12 Bedieningspaneel
13 Transformer x 1
14 Verlengsnoer x 1
15 Haring x 200
16 Meetlat (op de gekleurde doos) x 2
17 Connector voor omheiningsdraad x 3
18 Omheiningsdraad x 1 (160m)

Functionele omschrijving

Deze Robotmaaier is een autonome robot voor het maaien van gras. De machine blijft binnen een zone die door een omheilningsdraad is afgebakend, start met werken overeenkomstig een geprogrammeerd schema en keert terug naar het laadstation wanneer nodig. De scherpe messen zorgen voor een perfecte maarbeurt met minimale schade aan de planten. Grassnippers komen op de bodem van het gazon terecht als een natuurlijke meststof.

TECHNISCHE GEGEVENS

Model		SA900B
Max maalgebied 900 m		^2
Accu		862618 / 862622 / 1990608 18650-29ELithium-Ion accu, 28 V/2.9 Ah, 79.8Wh
Voeding		FY3201500S1 / S2 / S3Ingang 100-240V AC, 50/60 HzUitgang 32 V DC, 1,5A
Gebruikelijke maaiduur met één laadbeurt		60 min
Nominale spanning 28 V DC

TECHNISCHE GEGEVENS

Nominaal vermogen 50 W
Maaisnelheid zonder belasting		3500 min ^1
Maaibreedte 18 cm
Model van mes / onderdeelinnummer	846210
De maaihoogte afstellen 5 instellingen
Maaihoogte, min-max 20 mm-60 mm
Przedzial częstotliwości bezprzewodowej/Moc		2.4-2.4835 GHz/<0 dBm
Laadtijd 60 min
Aanbevolen tijd per dag*		Zie onderstaande opmerking 1.
Beschermingsgraad:
Robotmaaier		IP 24
Voeding		IP 67, PLUG IP 44
Gewicht Robotmaaier		8,5 Kg
Gewicht laadstation		2 Kg
Frequentie		0-148,5 kHz
Magnetische veldsterkte		72 dBuA/m
Bruto gewicht		16,5 kg
Gemeten geluidsvermogenniveau
Gemeten geluidsdruk L_pa		53 dB, K=3 dB
Gemeten vermogensdruk L_wa		64 dB, K=3 dB

"WAARSCHUWING: Om de batterij op te laden, mag u alleen het verwijderbare voedingsapparaat gebruiken dat met dit apparaat wordt geleverd.

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMA

Deze sectie beschrijft de basis veiligheidsvoorschriften waarmee men rekening dient te houden tijdens het gebruiken van deze machine.

NLNL

Algemene mededelingen over veiligheid

Deze machine kan ernstig letsel veroorzaken als het op een verkeerde manier wordt gebruikt. Lees deze gebruiksaanwijzing aandachtig door en maak uzelf vertrouwd met alle bedieningselementen voordat u deze machine in gebruik neemt. Bewaar deze gebruiksaanwijzing in een eenvoudig toegankelijke plaats zodat u deze informatie altijd bij de hand hebt.

Ondanks de vele veiligheidsmaatregelen in de constructie, veiligheidsvoorzieningen en bijkomende maatregelen zijn er nog restrisico's tijdens het gebruiken van deze machine.

Gebruikte symbolen in de handleiding

Waarschuwingssymbolen met informatie over het voorkomen van schade en letsel.

Waarschuwingssymbool met informatie over het gevaar op elektrische schokken.

Symbolen op de machine

Opgelet!

Deze instructies moeten worden gelezen.

Risico op letsel door wegslingerend materiaal! Houd omstanders uit de buurt van de machine.

WAARSCHUWING - Rij niet op de machine. OPGELET - Raak het ronddraaiend mes niet aan.

WAARSCHUWING - Houd altijd handen en voeten uit de buurt van de bewegende onderdelen Plaats uw handen of voeten nooit dicht tegen of onder de romp wanneer de Robotmaaier in werking is.

Lever alle gebruikte batterijen in bij uw handelaar of een gepast inzamelpunt. Gooi dit product niet weg met het gewone huisvuil. Recycle indien mogelijk. Raadpleeg uw plaatselijke overheid of handelaar voor recyclingadvies.

Klasse III-apparatuur

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMA

Voor gebruik, raadpleeg de overeenkomstige paragraaf in deze handleiding.

Dubele isolatie

Richting van de polen

Gooi afgedankte elektrische producten niet weg met het huisvuil. Recycle indien mogelijk. Raadpleeg uw gemeente of handelaar voor recyclingadvies.

CE-merkteken van overeenstemming

SMPS (Schakel de stroom voorziening) voorzien van een kortsluitvaste veiligheidsisolatietransformator

SMPS (Schakel de stroom voorziening)

Ta:45 °C Nominale maximale omgevingstemperatuur 45 °C

De lader is alleen bestemd voor gebruik binnenshuis.

Waarschuwingssymbolen op de accu

Li-lon

Batterijen bevatten li-ion en mogen niet met het normale huisvuil worden weggegooid. Neem contact op met uw gemeente voor een juiste verwijdering.

Niet in water gooien.

Niet in vuur gooien.

Stel de accu niet langdurig bloot aan fel zonlicht of een hoge temperatuur.(max.45 °C).

Gooi afgedankte elektrische producten niet weg met het huisvuil. Recycle indien mogelijk. Raadpleeg uw gemeente of handelaar voor recyclingadvies.

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMA

Extra veiligheidsinstructies voor robotmaaiers

Plaats tijdens de opslag of het gebruik geen zware voorwerpen op de robotmaaier of het laadstation.

Gebruik het apparaat nooit als de hoofdschakelaar (11) beschadigd is of niet naar behoren werkt. Omzeil de hoofdschakelaar nooit. Stel de hoofdschakelaar in op OFF (uit) wanneer u het apparaat opbergt of niet gebruikt. Transporteer de robotmaaier in de originele verpakking, in het bijzonder voor verre afstanden.

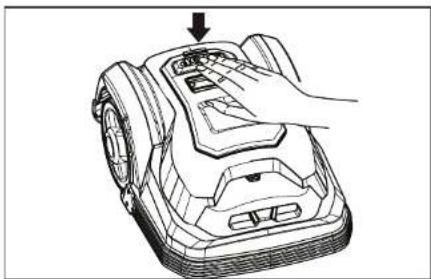

Als u de robotmaaier van of binnen het werkgebied dient te verplaatsen, druk eerst op de STOP knop (2) om het apparaat te stoppen.

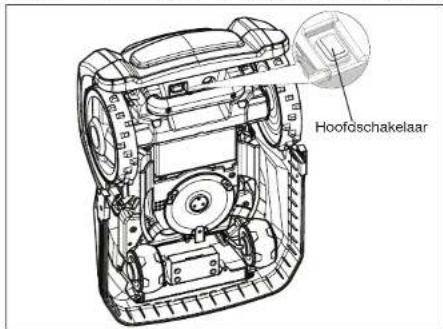

Ten tweede, zorg dat de stroomschakelaar (11) op OFF (uit) is ingesteld voordat u de robotmaaier optilt.

Hoofdschakelaar

Ten derde, sluit het bovenste deksel en draag de robotmaaier via het draaghandvat (10) onderaan de achterkant van de maaier. Houd de messenschijf weg van uw lichaam, zoals afgebeeld.

Opmerking: Het draaghandvat (10) is voorzien van twee veiligheidsschakelaars. Het optillen van het apparaat via het draaghandvat activeert de schakelaars waardoor de robotmaaier wordt uitgeschakeld.

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMA

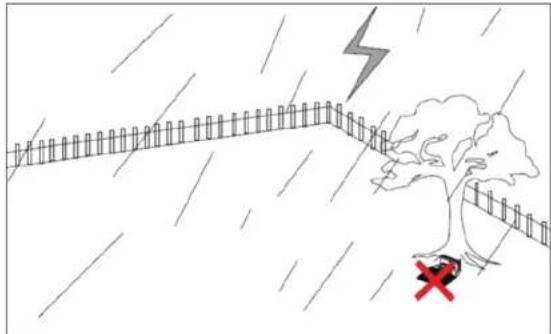

Bescherming tegen bliksem

Om schade aan de machine door bliksem te vermijden, plaats het laadstation niet onder hoge bomen.

WAARSCHUWING! Deze machine kan ernstig letsel veroorzaken.

Volg de instructies om het risico op ongevallen en letsel te beperken.

BELANGRIJK LEES GRONDIG VOOR GEBRUIK BEWAAR VOOR LATERE RAADPLEGING

Voorbereiding:

- Lees de instructies aandachtig door en zorg dat u ze volledig begrijpt. Maak u vertrouwd met de bedieningsknoppen en het juiste gebruik van de machine.

- Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of mentale mogelijkheden, die een gebrek aan ervaring en kennis hebben of niet vertrouwd zijn met deze gebruiksinstructies.

- De lokale wetgeving kan een minimum leeftijd voor de gebruiker opleggen. Houd toezicht over kinderen zodat ze niet met het apparaat spelen.

- De bediener of gebruiker is verantwoordelijk voor ongevallen of gevaren die zich bij ander personen of hun eigendommen voordoen.

- Zorg dat de omheiningsdraad wordt geïnstalleerd zoals aangegeven.

- Controleer regelmatig het gebied waar de machine wordt gebruikt en verwijder alle stenen, stokken, kabels en ander vuil dat de machine kan beschadigen of onveilig maakt.

- Controleer de messen, de mesbouten en het snijmechanisme regelmatig op slijtage of schade. Vervang versleten of beschadigde messen en bouten om het evenwicht te behouden.

- Voor machines met meerdere spoelen: Wees voorzichtig, het draaien van één mes kan leiden tot het draaien van andere messen.

- Laat de machine nooit zonder toezicht achter wanneer in werking, in het bijzonder wanneer er zich kinderen of huisdieren in de buurt bevinden.

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMA

• Gebruik de machine nooit om oneffenheden vlak te maken.
• Als de messen niet langer juist maaien of de motor raakt overbelast, controleer alle onderdelen en vervang in geval slijtage wordt waargenomen. Als een uitvoerige reparatie noodzakelijk is, neem contact op met het servicecentrum.

Gebruik:

• Gebruik de machine nooit met een defect scherm, of zonder gemonteerd veiligheidsmechanisme, zoals de deflectors en/of de grasopvangbak op de juiste plaats.
• Plaats uw handen of voeten niet in de buurt van of onder de draaiende onderdelen.
• Hef de machine nooit op of draag ze niet als de motor draait.
  • Schakel de machine UIT

- voor het verwijderen van een verstopping.

- voor het controleren, reinigen of onderhouden van de machine.

• Start de robotmaaier volgens de gegeven instructies. Als de hoofdschakelaar (11) op de stand ON (aan) is ingesteld, houd uw handen en voeten uit de buurt van de draaiende messen.

• Til de robotmaaier nooit op of draag deze niet wanneer de hoofdschakelaar op de stand ON (aan) is ingesteld.

• Personen, die niet op de hoogte zijn van de juiste werking van de maaier, mogen het apparaat niet gebruiken.

• Plaats niets op de robotmaaier of het laadstation.
• Gebruik de robotmaaier niet met een beschadigd mes, romp, schroeven of moeren, etc.
• Gebruik de machine niet in nat gras. Dit kan tot meer slijtage leiden en vereist snellere reiniging van de machine.

Werkonderbreking:

• Eenmaal de machine is uitgeschakeld, blijft de mescilinder nog enkele seconden draaien. Houd handen en voeten uit de buurt.
• Verwijder een eventuele verstopping pas eenmaal de machine tot een volledige stilstand is gekomen. Zorg dat de grasafvoeropening (indien aanwezig) schoon is.
• Schakel de machine uit voordat u deze transporteert, optilt of kantelt.
• Laat de machine nooit zonder toezicht achter. Houd toezicht over kinderen zodat ze niet met het apparaat spelen.

OPGELET!

Hieronder vindt u enkele maatregelen om schade aan de robotmaaier of letsel aan de bediener te vermijden.

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMA

Draag zorg voor uw machine:

• Schakel de machine uit voordat u het over een oneffen ondergrond verplaatst, bijv. trappen.
• Controleer de machine voor elk gebruik. Gebruik de machine nooit als er veiligheidsvoorzieningen (bijv. impactbeschermer, onderdelen van het snijmechanisme of bouten) ontbreken, of versleten of beschadigd zijn. Controleer de stroomkabel en starchendel (indien aanwezig) op schade. Om onevenwicht te vermijden, vervang altijd alle gereedschap en bouten als een volledige set.
• Gebruik alleen reserveonderdelen en accessoires die met het apparaat meegeleverd zijn of door de fabrikant zijn aanbevolen. Het gebruik van vreemde onderdelen zal de garantie onmiddellijk teniet doen.
• Zorg dat alle moeren, bouten en schroeven stevig vastgedraaid zijn om een veilige werking van de machine te waarborgen.
• Probeer nooit om het apparaat zelf te repareren, tenzij u hiervoor bent opgeleid. Alle werkzaamheden die niet in deze gebruiksaanwijzing zijn vermeld mogen alleen door een erkend servicecentrum worden uitgevoerd.
• Draag goed zorg voor de machine. Houd uw machine altijd schoon. Volg de onderhoudsinstructies.
• Overbelast de machine nooit. Werk altijd binnen het aangegeven werkingsbereik. Gebruik geen machine met een laag vermogen voor een zware werkzaamheid. Gebruik de machine niet voor andere doeleinden dan waarvoor het is ontworpen.

Elektrische veiligheid:

OPGELET!

Lees het volgende om ongevallen en letsel door elektrische schokken te vermijden

• Voor elk gebruik, controleer de stroom- en verlengkabel op tekenen van schade en slijtage. Een beschadigde kabel verhoogt het risico op een elektrische schok.
• Sluit de machine aan op een stopcontact met een differentieelschakelaar met een uitschakelstroom niet hoger dan 30mA.
• Houd de verlengkabel altijd uit de buurt van de messen. Als de stroomkabel tijdens het gebruik wordt beschadigd, haal de stekker onmiddellijk uit het stopcontact. HAAL ALTIJD EERST DE STEKKER UIT HET STOPCONTACT VOORDAT U DE STROOMKABEL AANRAAKT! Risico op elektrische schokken.
• De stroomkabel kan niet worden vervangen. Dank het apparaat af als de stroomkabel beschadigd is.
• Houd de verlengkabel uit de buurt van de messen of andere bewegende onderdelen. Deze kunnen de kabel beschadigen waardoor u met de delen onder stroom in contact kunt komen.
• Controleer of de netspanning overeenstemt met de spanning aangegeven op het typeplaatje.

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMA

Onderhoud en opslag

• Zorg dat alle moeren, bouten en schroeven altijd stevig vastgedraaid zijn om een veilige werking van de machine te waarborgen.
• Uit veiligheidsoverwegingen, vervang versleten en beschadigde onderdelen.
• Vervang de messen alleen door deze die door de fabrikant worden aanbevolen.
• Laad de accu alleen op door de lader die is meegeleverd of door de fabrikant wordt aanbevolen. Een verkeerd gebruik kan leiden tot een elektrische schok, oververhitting of het lekken van accuvloeistof.
• Het onderhoud van de machine moet worden uitgevoerd volgens de instructies van de fabrikant.
• In geval van het lekken van elektrolyt, spoel overvloedig met water/ neutraliserend middel en raadpleeg een arts als het met de ogen in contact komt.
• Bewaar het apparaat met een volledig opgeladen accu tegen kamertemperatuur (ca. 20°C).
• Elke diepe ontlading van de accu doet het vermogen van de accu afnemen. Voor een lange levensduur wordt het aldus aanbevolen om tijdens een langdurige opslag van uw product de accu elke 6 maanden volledig op te laden.

Transport

Gebruik de originele verpakking om de robotmaaier over een lange afstand te transporteren.

Om de machine van of binnen het werkgebied veilig te verplaatsen:

• Druk op de STOP knop om de maaier te stoppen.
• Stel de hoofdschakelaar in op de stand OFF (uit) voordat u de maaier draagt.
• Draag de robotmaaier via het handvat onderaan de achterkant. Draai de maaier met de messenschijf weg van het lichaam gericht.

Basiswerking van de robotmaaier

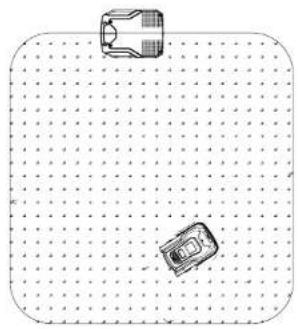

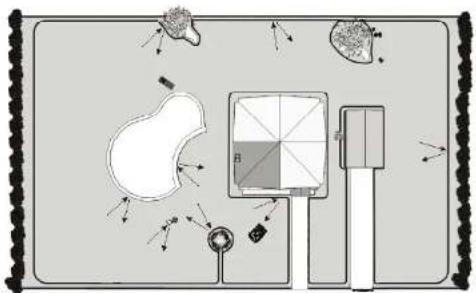

- De rijrichting van de robotmaaier wordt willekeurig gekozen. Het gazon binnen de door uw afgebakende zone wordt volledig gemaaid.

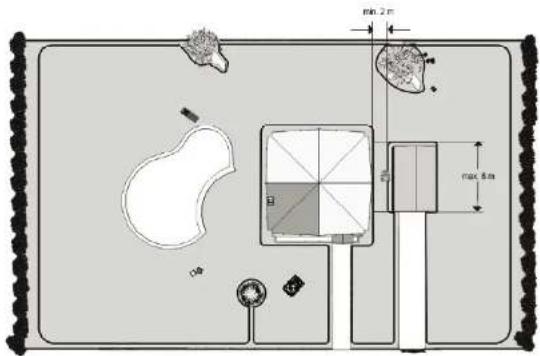

• U bepaalt het maalgebied door het aanbrengen van de meegeleverde omheiningsdraad. Eenmaal de robotmaaier de omheiningsdraad detecteert, stopt en rijdt het achteruit, en maait het vervolgens verder in een andere richting. Zorg dat het maalgebied volledig is omheind. Alle objecten die u binnen het maalgebied wilt beschermen, zoals een tuinvijver, bomen, tuinmeubilair of een bloemenperk, kunnen tevens met behulp van de omheiningsdraad worden omheind. De omheiningsdraad moet een volledige lus vormen. Als de robotmaaier een obstakel detecteert, zoals een persoon, boom, huisdier of ander tuinobstakel, stopt en rijdt het achteruit, en maait het vervolgens verder in een andere richting.

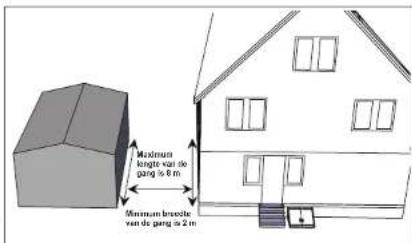

• Als u een nauwe gang nodig hebt om twee gazonperken binnen de omheining te verbinden, zorg voor een gang van minimum 2 meter breed en maximum 8 meter lang.

min.2 m max.8 m D#

Opmerking: Als uw robotmaaier het contact met de grond verliest door het raken van een obstakel, stopt de messenschijf onmiddellijk om mogelijke schade te vermijden.

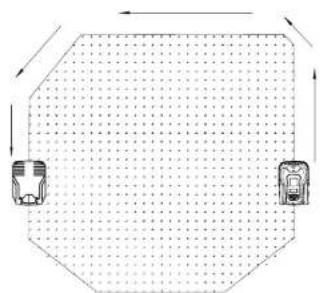

Het laadstation lokaliseren

- Zodra de accu leeg raakt, keert de robotmaaier automatisch terug naar het laadstation. Het nadert de dichtstbijzijnde omheiningsdraad en volgt het tegen de klok in (zonder te maaien) totdat het laadstation wordt bereikt. Eenmaal volledig opgeladen, hervat de robotmaaier automatisch zijn werking. De startrichting van het laadstation (met de klok mee) is in het geheugen geprogrammeerd en kan niet worden gewijzigd.

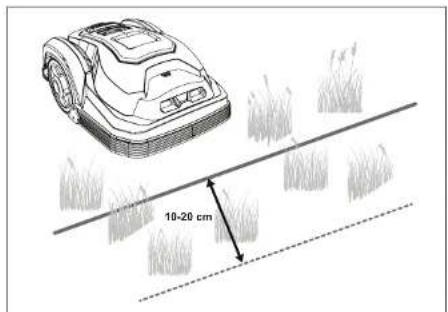

De omheiningsdraad herkennen

- Voor het stoppen en wijzigen van de richting, overschrijdt de robotmaaier de omheiningsdraad met 10 tot 20 cm. Houd hiermee rekening tijdens het installeren van de omheiningsdraad.

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMA

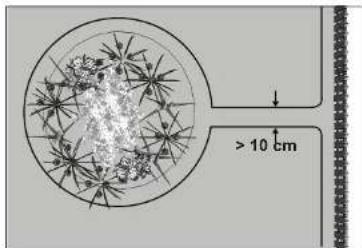

10-20 cm

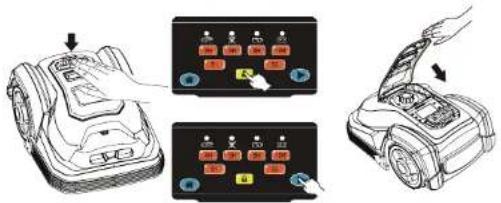

Starten en stoppen tijdens het maaien

- Als u de robotmaaier tijdens het maaien wilt stoppen, druk op de STOP knop (2). Het drukken op de STOP knop opent tevens het bovenste deksel om u toegang tot de bedieningsinterface te geven. De robotmaaier treedt pas opnieuw in werking nadat u het bovenste deksel hebt gesloten.

Maaibeperkingen van de robotmaaier

- Eenmaal uit de verpakking is de robotmaaier ingesteld om 7 dagen per week te werken. U kunt de dagelijkse werkingstijd instellen naargelang uw tuin. - In geval uw buur dezelfde robotmaaier gebruikt, handhaaf een ruimte van minstens 0,5 meter tussen uw omheiningsdraad en deze van uw buur om storing tussen de twee apparaten te vermijden. Houd uw laadstation tevens op een afstand van meer dan 10 meter van de omheiningsdraad van uw buur. Zorg er tenslotte voor dat de aangrenzende omheiningsdraden verschillende signalen gebruiken. Raadpleeg de sectie "Het signaal instellen" om S1 of S2 voor uw installatie te selecteren.

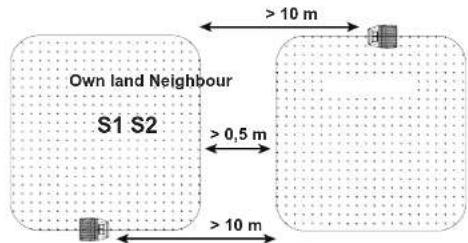

Own land Neighbour S1 S2 > 10 m > 0,5 m > 10 m

Onderstaand vindt u een tabel met de signaalafstanden voor elke robotmaaier. Bekijk uw model en gebruik deze informatie als gids voor de indeling van uw omheining.

Model Max veld	Max afstand tot draad
SA900B	900 m^2	15 m

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMA

Informatie over het maaien met de robotmaaier

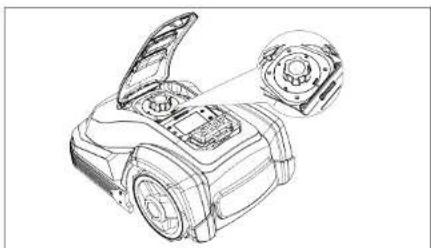

- De robotmaaier kan worden ingesteld op een maaihoogte tussen 20 mm en 60 mm. Als het gras hoger dan 60 mm, maai het tot 60 mm of lager voordat u de robotmaaier gebruikt. Anders is de belasting op de machine te groot en zal dit een negatieve impact op de maaiprestaties hebben. We bevelen aldus aan om eerst een gewone grasmaaier of -trimmer te gebruiken. Eenmaal geïnstalleerd, stel de machine in op de gewenste maaihoogte. Start altijd in een hoge maaistand en ga omlaag tot de gewenste maaihoogte. Voordat u de maaihoogte aanpast, druk altijd op de STOP knop (2) om het maaien te onderbreken. Draai vervolgens aan de grote knop om de maaihoogte aan te passen.

Opmerking: Pas de maaihoogte alleen aan wanneer de robotmaaier is uitgeschakeld.

- Gebruik de robotmaaier niet bij bliksem of storm. Als het elektronisch circuit wordt beschadigd, trek de stekker van het laadstation uit het stopcontact en, indien mogelijk, ontkoppel de omheiningsdraad.

De maaiprestaties van de robotmaaier zijn afhankelijk van de scherpte van de messen, houd ze aldus in een goede staat.

MONTAGE-INSTRUCTIES MONTAGE-INSTR

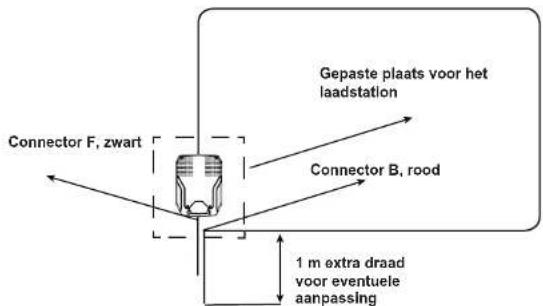

Installatiehandleiding

Dit hoofdstuk beschrijft de installatie van de robotmaaier. Lees het volledig door voordat u met de installatie start.

Inleiding

Wij raden u aan om een schets van uw gazon te maken met alle obstakels en hoe deze te beschermen. Dit maakt het aldus eenvoudiger om een goede plaats voor uw laadstation te vinden en hoe de omheiningsdraad juist rondom uw tuin aan te brengen zodat uw heesters, bloemenperken, etc. worden beschermd. U hebt tevens gereedschap nodig, zoals een hamer, kniptang, tang of schaar.

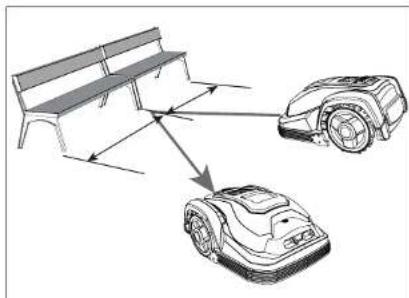

Maaibeperkingen

De robotmaaier is voorzien van botsingssensoren. Deze defecteren alle losse en vaste obstakels hoger dan 100 mm, zoals een muur, hekken of tuinmeubilair. Als de sensoren geactiveerd worden, stopt de robotmaaier, rijdt het achteruit en maalt vervolgens verder in een andere richting. Het beschermen van de obstakels met het aanbrengen van omheiningsdraad is echter de beste oplossing op lange termijn.

De robotmaaier beschouwt bomen als gewone obstakels, maar als de wortels van de bomen zichtbaar en lager dan 100mm zijn, scherm dit gebied dan af met omheiningsdraad om de boomwortels, messen en achterwielen tegen schade te beschemen.

We bevelen aan om kleine (lager dan 100 mm) rotsen en stenen of stenen met een ronde rand uit het gazon te verwijderen. De robotmaaier kan op dergelijke stenen of rotsen rijden in plaats van ze als een obstakel te zien. Als de robotmaaier op een steen vast komt te zitten, dient de gebruik de maalier opnieuw in te schakelen. Contact met stenen kan de messen beschadigen.

De robotmaaler kan op hellingen van maximaal 40% worden gebruikt.

De helling mag niet steiler dan 40% zijn.

MONTAGE-INSTRUCTIES MONTAGE-INSTR

De omheiningsdraad mag nooit loodrecht lopen met een helling van meer dan 10°. Zorg tevens voor een gang van minstens 2m tussen een helling van minstens 10° en de omheiningsdraad. De snellere daalsnelheid kan ertoe leiden dat de robotmaaier over de omheiningsdraad rijdt, dit voomamelijk op een natte of gladde ondergrond.

min. 2m Boundary wire

Tuinpaden, opritten en wegen

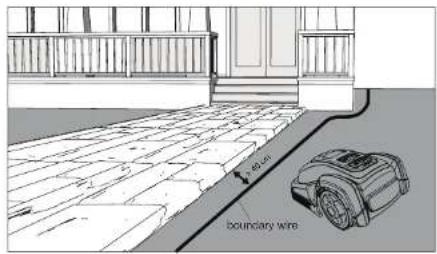

Als een verhoogde oprit uw gazon doorkruist, wordt het aangeraden om het buiten de omheiningsdraad te houden.

Laat een veilige ruimte van 40 cm tussen de oprit en de omheiningsdraad.

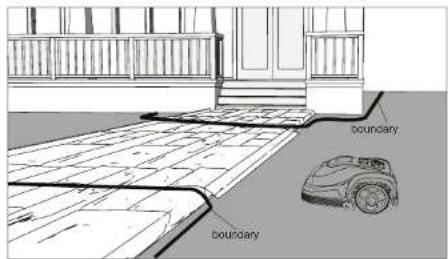

Als de oprit en het gazon zich op gelijke hoogte bevinden, gebruik de omheiningsdraad om een gang te creëren. Dit zorgt ervoor dat uw robotmaaier de oprit probleemloos over kan rijden om het gazon aan de andere kant te bereiken,

Oneffen gazonoppervlak

Een oneven gazonoppervlak kan ertoe leiden dat de messen de grond raken. We bevelen aldus aan om het gazon vlak te maken voordat u de robotmaaier gebruikt om de oneffen ondergrond uit te sluiten met behulp van omheiningsdraad.

Gebruik omheiningsdraad om bloemenperken uit het maalgebied uit te sluiten. Er zijn twee opties voor de twee lengtes van omheiningsdraad die tussen het bloemenperk en de buitenste omheining lopen:

1) Handhaaf een ruimte van minstens 10 cm tussen de evenwijdige draden. Op deze manier herkent de robotmaaier de omheiningsdraad als een gewoon obstakel. Tijdens het maaien, zal de maaier zoals gewoonlijk worden "weg gebotst". Tijdens het volgen van de omheiningsdraad naar het laadstation, neemt het een omweg rond het bloemenperk.

> 10 cm

2) U kunt tevens een ruimte van minder dan 5 mm tussen de evenwijdige draden handhaven. Zorg dat de draden elkaar niet kruisen - zie hieronder. Op deze manier herkent de robotmaaler de draden niet en rijdt de machine er ongehinderd over. Deze optie vereist het plaatsen van een obstakel op de omheiningsdraad rondom het bloemenperk. Plaats een obstakel, bijv. een grote rots of paal, in de buurt van positie A zoals in onderstaande afbeelding weergegeven. Het obstakel moet worden omgeven door een vlak gebied van circa 1 m x 1 m, zonder hellingen. Dit obstakel stelt de machine in staat om de cirkel te verlaten.

A < 5 mm

Vijvers en zwembaden

De robotmaaier is beschermd tegen regen en opspatten water. Een volledige onderdompeling zal de elektronische onderdelen echter ernstig beschadigen.

Het is aldus noodzakelijk omheiningsdraad te gebruiken om zwembaden' vijvers uit het maaigebied uit le sluiten. Voor extra veiligheid bevelen we tevens aan om een omheining rondom het zwembad te plaatsen.

Zwembad > 10 cm

Wat wel en niet doen

Leg de omheiningsdraad niet evenwijdig met en direct boven een gewone stroomkabel. Het elektrisch veld van de stroomkabel kan het omheiningssignaal verstoren. Kruis nooit twee omheiningsdraden! Het radiosignaal raakt verstoord en de robotmaaier werkt niet zoals het hoort.

Kruis nooit de draden!

Als u een gang binnen uw maalgebied hebt gemaakt, zorg dat deze minstens 2 m breed en maximum 8 m lang is.

Als de gang te smal of te lang is, zal de robotmaaier niet van het ene uiteinde naar het andere rijden.

Maximum heights van de gang is 6 m Minimum baseite van de gang is 2 m

MONTAGE-INSTRUCTIES MONTAGE-INSTR

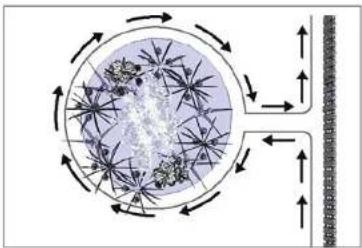

Houd ermee rekening dat bloemen, heesters en struiken tijdens de seizoenen van grootte veranderen.

Houd voldoende ruimte lussen de omheiningsdraad en de planten om storing tijdens het jaar te vermijden.

Het maaigebied van de robotmaaier markeren

U bent nu op de hoogte van de basiswerking van uw robotmaaier. De volgende stap is het markeren van het maagebied met omheiningsdraad overeenkomstig de schets van uw tuin. Dit is een zeer belangrijke stap tijdens de installatie, wees aldus voorzichtig.

De omheiningsdraad moet vanaf het laadstation slechts een continue lus zonder openingen of kruisingen zijn. Sluit het uiteinde aan op de tweede connector van het laadstation om het circuit te voltooien.

Indien mogelijk, gebruik de meegeleverde meetlat om de nodige afstand van 40 cm te controleren.

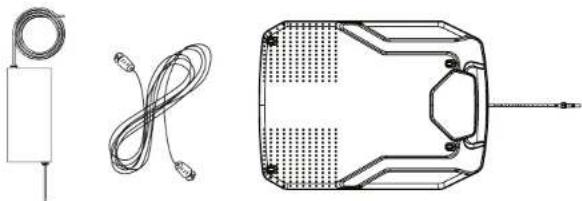

Zoek eerst naar de beste positie voor uw laadstation. Een permanente aansluiting op de netvoeding is noodzakelijk, zorg dat het laadstation zich aldus in de buurt van een stopcontact bevindt.

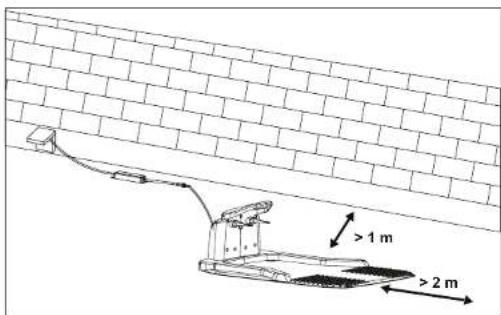

Installeer het laadstation (5) op een vlakke ondergrond, op grondniveau.

Om een probleemloze terugkeer van de robotmaaier naar het laadstation te garanderen, zorg voor 2 m rechte draad voor het laadstation en 1 m richting het maalgebied. Plaats het laadstation in een schaduwrijk gebied, een lagere temperatuur zorgt voor betere laadprestaties van de accu.

Belangrijk: Plaats het laadstation op een effen en vlakke ondergrond, uit de buurt van een vijver, zwembad of trap.

We bevelen een gepaste bescherming voor de elementen aan, zoals een robotpoort of -garage.

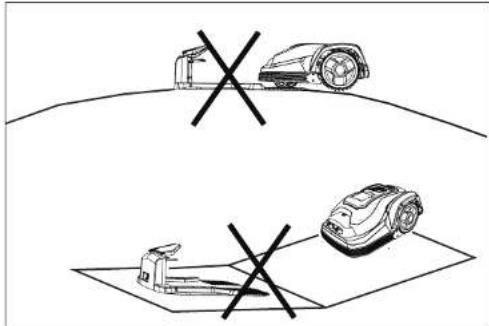

Plaats het laadstation niet in de buurt van een helling, zoals bovenop een heuvel of in een greppel. Vermijd een linker of rechter helling van meer dan 5 graden.

Als u gazon een zachte of oneffen ondergrond heeft, raden wij aan om het gebied rondom het laadstation te verslevigen met een beschermnet speciaal voor gras. De herhaaldelijke druk van de achterwielen kan anders de graszode beschadigen. Enmaal de plaats voor het laadstation is gekozen en de elektrische aansluiting is gelegd, steek de stekker nog niet in het stopcontact. Voltool eerst alle omheiningswerkzaamheden voordat u de stekker van het laadstation in het stopcontact sleekt.

De omheiningsdraad met haringen vastzetten

Wij raden u aan om het gras eerst tot 60 mm of minder te maaien voordat u de omheiningsdraad aanbrengl. Het begraven van de omheiningsdraad is volledig optioneel. Hoe dichter de omheiningsdraad tegen de grond wordt gelegd, hoe minder kans op struikelen of schade aan de draad tijdens het maaien van uw gazon.

De draad wordt na zeer korte tijd door het gras bedekt. De spanning is slechts 32 V, er is aldus geen risico op een elektrische schok.

Pak de omheiningsdraad (18) uit en zoek naar het vrije uiteinde. Markeer het gewenste pad van de omheiningsdraad met behulp van de haringen (15).

Gebruik de meegeleverde meetlat (18) om de nodige ruimte van 40 cm tussen de draad en obstakels te waarborgen.

De aanbevolen afstand tussen twee pennen is ca. 80 cm in een rechte lijn, en minder bij scherpe bochten. Zorg dat de haak en de draadgleuf zich aan de buitenkant van de omheining bevinden.

Tijdens het aanbrengen van de haringen, duw ze nog niet volledig in de grond. Duw ze iets in de grond met behulp van een lichte hamer. Leg de haringen (15) één voor één op het gazon op een gepaste afstand van de rand (40cm) en eventuele obstakels.

Gebruik hiervoor de meegeleverde meetlat (16).

Maalgebied 40 cm 80 cm

Duw de haringen in het gazon met de gleuf voor de draad aan de buitenkant van de omheining, zoals weergegeven.

Eenmaal alle haringen zijn geplaatst, leg de omheiningsdraad open. Start vanaf het laadstation. Stop de draad een voor een door de haak en de gleuf van de haring. Trek de omheiningsdraad niet te strak aan om schade aan de draad te vermijden. Vermijd knikken, knopen, etc.

Tijdens het doorknippen van de draad, laat minstens 1 m reservedraad om eventuele aanpassingen te kunnen maken.

Opmerking: De haringen zijn niet geschikt voor het vastzetten van de omheiningsdraad op een harde ondergrond, zoals het oversteken van een oprit. Gebruik hiervoor gepaste schroeven en pluggen. Gebruik tevens isolatieringen om de isolatie van de draad te beschermen.

MONTAGE-INSTRUCTIES MONTAGE-INSTR

Gebruik alleen de meegeleverde connectoren (18) om twee stukken omheiningsdraad aan elkaar te bevestigen.
Zie hieronder enkele sketches met richtlijnen over de afstand.

Gepaste plaats voor het laadstation Connector F, zwart Connector B, rood 1 m extra draad voor eventuele aanpassing

Vermijd rechte hoeken tijdens het aanbrengen van de omheiningsdraad in een hoek. Maak in dit geval twee hoeken van 45° graden.

NO OK

Als de meegeleverde omheiningsdraad te kort is voor uw tuin, neem contact om met uw handelaar voor meer draad.
De totale lengte van de draad mag niet meer dan 300 m zijn.

De omheiningsdraad klaarmaken voor verbinding met het laadstation

Verwijder 10-15 mm isolatie van elk uiteinde met behulp van een kniptang. Draai de draden stevig vast.

Het laadstation met de omheiningsdraad verbinden

Plaats het laadstation op het uiteinde van de omheiningsdraad zodat de draad in de lengte onderaan het midden van het laadstation loopt. Verbind dit uiteinde met de linker (zwarte) connector gemarkeerd met "F" (voorkant) Verbind het ander uiteinde met de rechter (rode) connector gemarkeerd met "B" (achterkant).

F (zwart) B (rood)

BELANGRIJKE INFORMATIE

Controleer nogmaals de aansluitingen op het laadstation, zoals hieronder weergegeven. Zelfs al brandt het lampje blauw, de machine werkt niet als de connectoren verkeerd zijn verbonden.

MONTAGE-INSTRUCTIES MONTAGE-INSTR

Na het verbinden van de "F" en "B" connector met het laadstation, zet het laadstation vast met behulp van de haringen.

Alvorens het laadstation vast te zetten, controleer nogmaals of aan de bovenstaande voorwaarden is voldaan:

• Effen ondergrond binnen bereik van een stopcontact
• 2 m rechte grens aan voorkant.
• Helling minder dan 5%
• Extra omheiningsdraad onder het laadstation weggestopt als bescheming, en buiten de omheining

Eenmaal het laadstation is vastgezet, sluit de verlengkabel (14) aan op het laadstation.

Steek de stekker vervolgens in het stopcontact. Na een korte zelftest moet er één blauwe

LED op het laadstation branden. Als er geen enkele LED brandt, controleer het stopcontact en de netvoeding. Als er iets anders dan een blauwe LED brandt, raadpleeg het hoofdstuk Probleemoplossing.

Schakel de machine in en test de installatie

LED

Eenmaal de blauwe LED bevestigt dat alles OK is, test de werking van de robotmaaier. Bekijk de LED regelmatig om te controleren of het vastmaken van de omheiningsdraad geen impact op de verbinding heeft. Plaats de robotmaaier in het maalgebied, enkele meters naast het laadstation.

Stel de hoofdschakelaar (11) in op "ON" (aan). De robotmaaier wordt ingeschakeld en voert een zelftest uit. De machine zal echter nog niet in werking treden.

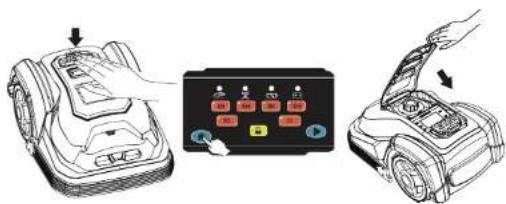

Druk op de grote STOP knop (2) om het bovenste deksel te openen en toegang tot de bedieningsknoppen te krijgen.

Activeer de knop gemarkeerd met ' [ ]' (aan de linkerkant van het scherm) en duw het bovenste deksel omlaag om het te sluiten.

Eenmaal dicht, keert de robotmaaier automatisch terug naar het laadstation door de omheiningsdraad tegen de klok in te volgen. Als de robotmaaier niet juist met het laadstation wordt verbonden, breng het laadstation naar een meer gepasle plaats.

Fenmaal de machine met het laadstation is verbinden, knipperl het symbol. Dit geeft aan dat de accu juist wordt opgeladen.

Na eerste installatie blijft de robotmaaier in het laadstation totdat de accu volledig is opgeladen.

Een succesvolle verbinding en laadbeurt betekent dat het laadstation op een gepaste plaats is geïnstalleerd. U kunt nu alle haringen volledig in de grond duwen.

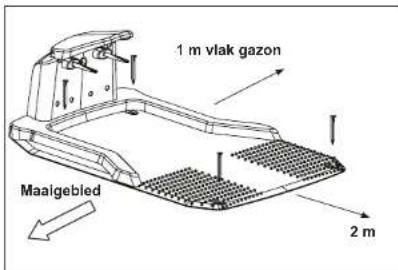

Zorg dat het teveel aan draad dat zich onder het laadstation bevindt niet wordt beschadigd of geknikt.

1 m vlak gazon Maalgebied 2 m

BEDIENING

Bedieningspaneel

Eenmaal de robotmaaier volledig is opgeladen, kunt u het programmeren.

Hoewel de standaard fabrieksinstellingen voor het merendeel van de gebruikers gepast is, wordt het aangeraden om uzelf met de beschikbare opties vertrouwd te maken.

Om het programmeren te starten, druk op de grote STOP knop (2) om het bovenste deksel te openen en toegang tot de bedieningsknoppen te krijgen.

Het bedieningspaneel is ingedeeld in vijf werkingszones.

Zone 2: Werkingsduur instellen

Zone 3: Signaal instellen

Zone 4: Vergrendelingsknop

Zone 5: Home & start knop

Vergrendelen en ontgrendelen

Ontgrendelen

Een knipperende LED boven de vergrendelingsknop [ ] geeft aan dat het bedieningspaneel vergrendeld is.

Om het bedieningspaneel te ontgrendelen, voer de pincode in.

Er is geen standaard pincode. In de plaats daarvan, druk de vergrendelingsknop 📀vier keer in.

Als de LED dooft, is de pincode juist ingevoerd en is het bedieningspaneel ontgrendeld.

4H 5H 8H 10H S1 S2

BEDIENING

Vergrendelen

Gebruik de hoofdschakelaar (11) om het bedieningspaneel automatisch te vergrendelen.

U kunt het tevens handmatig vergrendelen. Om dit te doen, druk op de vergrendelingsknop

[+] op het ontgrendeld bedieningspaneel en sluit het bovenste deksel. De robotmaaier is nu vergrendeld en kan niet worden gebruikt zonder deze eerst te ontgrendelen.

Als de grasmaaier opnieuw wordt ingeschakeld of ontgrendeld, werkt de robotmaaier nog steeds volgens de ingestelde werkingsduur.

De pincode wijzigen

Het analoge toetsenbord

Het paneel is uitgerust met een numeriek toelsenbord met 5 toelsen.

Gebruik "4H" voor 0, "6H" voor 1, "8H" voor 2, "1 OH" voor 3, "S1" voor 4 en "S2" voor 5.

De pincode wijzigen

1) Stel de hoofdschakelaar (11) in op OFF (uit).

2) Druk en houd de vergrendelingsknop [ ]angedrukt.

3) Houd de vergrendelingsknop [ ingedrukt terwijl de hoofdschakelaar (11) op ON (aan) wordt ingesteld. Alle LED's op het bedieningspaneel knipperen snel na 6 seconden.

4) Laat de vergrendelingsknop | 📄 | los.

5) Voer binnen 6 seconden uw nieuwe pincode in.

De robotmaaler bevestigt de gewijzigde pincode met één geluidssignaal.

Alle LED's doven en de robotmaaler wordt opnieuw ingeschakeld. Eenmaal de LED van de vergrendelingsknop [+] knippert, is de machine ingeschakeld. U kunt nu uw robotmaaier met uw nieuwe pincode ontgrendelen.

Opmerking: Als u uw pincode niet langer weet, stel een nieuwe pincode in zoals hierboven beschreven.

Het is niet nodig om het apparaat naar de standaard code "4x [∅]" terug te zetten.

BEDIENING

Statusindicator LED's

Optilsignaal

NLNL

Een rode LED boven dit signaal geeft aan dat de optilsensor geactiveerd is.

Opmerking: Trillingen of botsingen kunnen de optilsensor tevens activeren.

Als deze sensor gedurende korter dan een seconde wordt geactiveerd, hervat de robotmaaier zijn werkschema onmiddellijk.

Bij een activering van langer dan 1 maar korter dan 8 seconden, start de machine opnieuw na een korte onderbreking. In geval het optilsignaal langer dan 8 seconden duurt, wordt het antidiefstalsysteem van de robotmaaier geactiveerd. Het apparaat wordt automatisch vergrendeld en er gaat een alarm af.

Omheiningsdraadsignaal

Het omheiningsdraad geeft een elektromagnetisch signaal af. De robotmaaier gebruikt dit signaal om te bepalen of het zich binnen het maalgebied bevindt.

De rode LED boven dit symbool knippert wanneer het apparaat het "binnen omheining"aal niet ontvangt. In dit geval stopt de robotmaaier onmiddellijk met maaien.

Lege accu symbool

Deze LED brandt wanneer het accuvermogen laag is. In dit geval keerl de robotmaaier onmiddellijk terug naar het laadstation.

Opladen

Deze LED knippert wanneer de accu aan het opladen is. Een continu brandende LED een volledig opgeladen accu aan.

Tijdens het opladen is de ontvanger van het omheiningssignaal uitgeschakeld om energie te besparen. Dit kan de "Omheiningsdraadsignaal" LED doen inschakelen.

BEDIENING

Werkingsduur instellen

Bovenstaande knoppen stellen u in staat om de dagelijkse werkingsuren van uw grasmaaier in te stellen.

Raadpleeg bovenstaande tabel voor de aanbevolen werkingsduur per dag, afhankelijk van het werkgebied.

De huidig ingestelde werkingsduur wordt aangegeven door de verlichte knop.

Een knipperende knop geeft aan dat de machine reeds het respectieve aantal werkingsuren die dag heeft voltooid.

Opmerking: De gemiddelde werkingsduur met een volledig opgeladen accu is minder dan de minimale werkingsduur-instelling van 4 u. Als de robotmaaier naar het laadstation terugkeert, wordt de klok niet gestopt. De laadduur telt tevens als werkingsduur.

Aanbevolen duur per dag (uur)
300m2	3 uur
900m2	9 uur

Eenmaal de werkingsduur is geselecteerd, brandt de overeenkomstige LED. Een knipperende LED belekent dat de werkingsduur verstreken is.

Signaal instellen

Om storing door een tweede robotmaaier te vermijden, zijn er twee verschillende omheiningssignalen beschikbaar.

Zorg dat het laadstation en de robotmaaier op hetzelfde signaal (S1 of S2) zijn ingesteld. Stel de schakelaar aan de achterkant van het laadstation in op signaal S1 of S2.

S1 S2 Signal F B

BEDIENING

Druk op S1 of S2 op het bedieningspaneel om het signaal van de robotmaaier met deze van het laadstation overeen te laten stemmen. De knop van het huidig actief signaal is verlicht.

NLNL

Home & start knop

Druk op de START knop en sluit het bovenste deksel en de robotmaaier start met maaien. Eenmaal de programmeerde werkingsduur is verstreken, keert het apparaat terug naar het laadstation.

4H 6H 8H 10H S1 S2

Belangrijke mededeling

De robotmaaier start de volgende dag op hetzelfde tijdstip als wanneer de startknop werd ingedrukt opnieuw met maaien.

Voorbeeld: U start de robotmaaier op maandag om 15:30 met een werkingsduur van 4 u. Het apparaat zal op maandag tot 19:30 werken en vervolgens naar het laadstation terugkeren. Op dinsdag start de robotmaaier om 15u30 opnieuw met werken gedurende 4 uur. Elke dag zal hetzelfde plaatsvinden totdat de gebruiker de werking onderbreekt.

HOME

Druk op de HOME knop en sluit het deksel om de robotmaaier naar het laadstation terug te laten keren voor een volledige laadbeurt. De huidige programmering wordt echter niet gestopt. Als de werkingsduur na het opladen nog niet is verstreken, start de machine opnieuw met maaien. De machine start de volgende dag opnieuw.

STOP

Om het automatisch werkschema te onderbreken, druk op de STOP knop om het bovenste deksel te openen en sluit het opnieuw zonder een knop in te drukken. U hoort vier geluidssignalen om de onderbreking te bevestigen. De werking wordt zonder verdere handellingen van de gebruiker niet hervat.

BEDIENING

Randen maaien

Als eerste maaihandeling van elke dag, zal de robotmaaier de randen van het gazon maaien. De maaier volgt de omheiningsdraad tijdens het maaien met de klok mee. Deze functie is alleen actief wanneer de robotmaaier vanaf het laadstation wordt gestart.

Informatie over het opladen

De robotmaaier keert in de volgende situaties automatisch terug naar het laadstation:

1. Als u op de knop druk en het bovenste deksel sluit.
2. Wanneer de werkingsduur is bereikt.
3. Wanneer het resterend accuvermogen lager dan 30% is.

Opmerking: Als de robotmaaier niet met het laadstation verbonden kan worden, keert het terug naar het maalgebied en probeert het vervolgens opnieuw.

Opmerking: Als de omgevingstemperatuur rondom het laadstation hoger dan 40 °C, stopt het apparaat met laden om de accu te beschermen. Eenmaal de temperatuur voldoende is afgenomen, wordt het laden automatisch hervat.

Regensensor-controlelampje

Alle werkzaamheden die niet in deze gebruiksaanwijzing zijn vermeld mogen alleen door een erkend servicecentrum worden uitgevoerd. Gebruik alleen originele onderdelen.

Onderhoud

Controleer en reinig uw robotmaaier regelmatig en, indien nodig, vervang versleten onderdelen. Reinig met een droge borstel, een vochtige doek of een scherp houten voorwerp. Spuit nooit water op de machine.

Het volgen van deze onderhoudsinstructies kan de levensduur van uw robotmaaier verlengen.

Levensduur van accu

De robotmaaier is uitgerust met een onderhoudsvrije li-ion accu, met een geschatte levensduur van meer dan 2 jaar (afhankelijk van de behandeling en het gebruik).

Opslag tijdens de winter

Tijdens de winter, bewaar uw maaier, het laadstation en de stroomvoorziening in een droge ruimte.

Wij raden u aan om het in een loods of garage of, bij voorkeur, binnenshuis op te bergen. Bereid de machine op de winter als volgt voor:

1. Laad de accu volledig op.

2. Stel de stroomschakelaar in op "OFF" (uit).

3. Reinig uw robotmaaier grondig.

4. Haal de stekker uit het stopcontact.

5. Ontkoppel de voeding van het laadstation.

6. Ontkoppel de omheiningsdraad van het laadstation Til het laadstation op en reinig het. De omheiningsdraad kan buiten blijven. Het is echter wel nodig om de draad tegen roestvorming te beschermen. Wij bevelen aan om watervrije smeer of een gepaste afdichtingstape te gebruiken.

Indien mogelijk, stop het product opnieuw in de originele verpakking.

Onze servicecentra bieden tevens een winterservice voor uw machine aan. Dit omvat een grondige controle van alle onderdelen en - indien beschikbaar - een software-upgrade.

Op de lente voorbereiden

Na de winteropslag, reinig de laadcontacten op zowel de robotmaaier als het laadstation. Gebruik hiervoor fijnkorrelig schuurpapier of een messingborstel; dit zorgt voor de beste laadprestaties en vermijdt elke storing tijdens het opladen.

Reiniging en onderhoud

Het is belangrijk om uw robotmaaier schoon te houden. De maaier rijdt beter op hellingen wanneer de wielen schoon zijn. Scherpe messen vereisen minder vermogen en maaien beter. Schakel altijd de hoofdschakelaar (11) uit voordat u onderhoud uitvoert. Draag veiligheidshandschoenen wanneer u de messen aanraakt. Reinig de machine nooit met een hogedrukreiniger, tuinslang of onder stromend water.

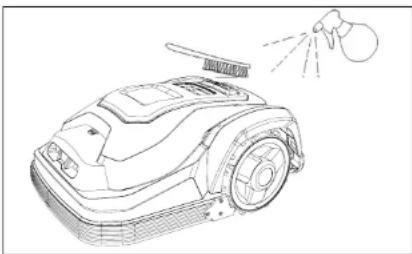

De romp van de maaier reinigen

Aangezien uw robotmaaier met een accu is uitgerust, dient u voorzichtig te zijn wanneer u het reinigt. Verwijder hardnekkig vuil met een zachte borstel. Voor een intensieve reiniging, gebruik een handmatige watersproeier met een mild schoonmaakmiddel. Na het reinigen, veeg eventuele resten weg met een vochtige doek.

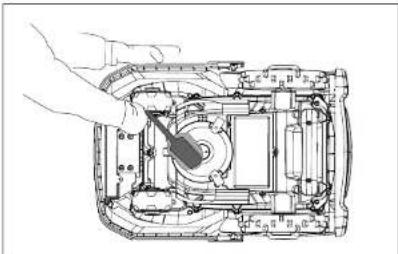

De onderkant reinigen

Zorg dat de hoofdschakelaar (11) op de stand OFF (uit) is ingesteld. Draag veiligheidshandschoenen. Leg de robotmaaier op zijn kant om de onderkant te onthullen. Reinig de messenschijf en het frame met een zachte borstel of vochtige doek. Draai de messenschijf om te controleren of het ongehinderd ronddraait en ga na of de messen rond de pennen draalen en niet door gras worden geblokkeerd.

Reinig de contactpennen en de laadstroken van uw grasmaaier en laadstation met staalwol, een metaalreiniger of fijnkorrelig schuurpapier. Verwijder eventueel vuil, bladeren, gras rond de contactpennen en laadstroken voor optimale laadprestaties.

De messen omdraaien of vervangen

WAARSCHUWING!

Schakel de robotmaaier altijd uit voordat u de messen reinigt, aanpast of vervangt. Draag altijd veiligheidshandschoenen.

WAARSCHUWING!

Voor de beste maaprestaties en maximale veiligheid, gebruik tijdens het vervangen altijd de aanbevolen reservemessen en mesmontage-onderdelen.

Uw robotmaaier heeft drie messen die aan de messenschijf zijn vastgemaakt. Tenzij beschadigd door harde obstakels, hebben deze messen een levensduur van vijf maanden bij een dagelijks gebruik.

Controleer de messen en vastzetschroeven elke week. Beide randen van de messen zijn geslepen. Fenmaal de eerste kant bol is, draai de vastzetschroef los. Draai het mes ondersteboven en draai de vastzetschroef opnieuw vast. Na het vastdraaien van de schroef, controleer of het mes ongehinderd rond de schroef kan ronddraaien.

De grasmaaier komt met een set reservemessen. Neem contact op met uw klantenservice voor meer reservemessen. Het onderdeelnummer van de reservemessen is 846210. Gebruik alleen originele reserveonderdelen. Voor de beste prestaties en om het evenwicht te behouden, vervang of draai alle drie de messen tegelijkterlijd om.

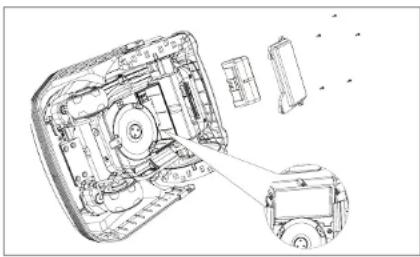

De accu vervangen

De geschatte levensduur van de accu is meerdere jaren, dit is echter afhankelijk van het gebruik en de omgevingsfactoren. Neem contact op met uw klantenservice voor een reserveaccu. Om de accu te vervangen, voer de volgende stappen uit:

1) Zorg dat de hoofdschakelaar (11) op de stand OFF (uit) is ingesteld. Reinig de onderkant zoals aangegeven.
2) Stel de robotmaaler in op de laagste maalstand.
3) Draai de maaier ondersteboven. Draai de 5 schroeven op het accudeksel los. Opgelet! Eén schroef is gedeeltelijk afgedekt door de mesbeschermer en is alleen via het servicegat toegankelijk.
4) Trek de accu uit en ontkoppel het van de robotmaaier.
5) Reinig het deksel en de rand van het accuvak voorzichtig. Vermijd dat er water in het accuvak stroomt om ernstige schade aan de machine te vermijden.
6) Verbind en installeer de reserveaccu, sluit het accuvak en zet het deksel vast met 5 schroeven. Schakel de robotmaalier niet in voordat deze opnieuw op zijn wielen staat - Let op voor de scherpe messen!

REINIGING EN ONDERHOUD

• Berg de machine op in een droge ruimte en buiten het bereik van kinderen.
• Wikkel geen nylon zakken rond de machine om vorming van vocht te vermijden.

PROBLEEMOPLOSSING

Probleemoplossing voor het laadstation

	LED Beschrijving
1 B	Blauw lampje aan No	maal
2	Blauw knippert, Rood uit	Interne fout van laadstation; omheiningsdraad OK
3	Rood knippert, Blauw uit	Laadstation OK; verbinding van omheiningsdraad is slecht of onderbroken
4	Rood en blauw knipperen	Interne fout van laadstation; verbinding van omheiningsdraad is slecht of onderbroken

Probleemoplossing voor de robotmaaier

Nr. Melding Probleem Handeling
1	GEEN	Robotmaaier kan niet met laadstation worden verbonden.	1. Controleer of de omheiningsdraad onder en voor het laadstation zich in een rechte lijn bevindt.2. Controleer of het laadstation op een juiste plaats is geïnstalleerd, zoals vermeld in deze handleiding.
2	GEEN	De robotmaaier rijdt in cirkels tijdens het maaien of tijdens het volgen van de omheiningsdraad op weg naar het laadstation.	1. Zorg dat er geen stroomkabel evenwijdig met en in de buurt van de omheiningsdraad loopt. Indien nodig, verleg de omheiningsdraad.2. Controleer of er geen voorwiel klem is.3. Als uw buur een gelijksoortige robotmaaier heeft, kunnen de signalen verstoord raken. Stel uw laadstation en robotmaaier in op het ander omheiningssignaal.4. De aandrijfmotor kan beschadigd zijn, neem contact op met de klantenservice.
3	GEEN	De robotmaaier maakt veel lawaai	1. Controleer de vastzetschroeven voor de messen; indien nodig, draai vast.2. Controleer de messen op schade; indien nodig, vervang ze.3. Gras is te hoog. Verhoog de maaihoogte. Of, maai het gazon eerst met een gewone grasmaaier en stel deze in op een maaihoogte net boven de gewenste maaihoogte.4. Defecte motor, neem contact op met de klantenservice.
4	GEEN	De maalier blijft in of koort terug naar het laadstation wanneer op START wordt gedrukt en het deksel wordt gesloten.	1. Controleer of de maalier reeds de geprogrammeerde werkingsduur voor die dag heeft voltoold.2. Controleer of het accuvermogen niet laag is.

TROUBLESHOOTING

Nr. Melding Probleem Handeling
5 LED knippert		Optilsensor is geactiveerd	1. Te hoog en dik gras (hoger dan 60 cm) kan het optilen van de robotmaaier veroorzaken. Maai het gazon met een gewone grasmaaier.2. Controleer of de maaier niet verstopt is.
6	LED knippert	De robotmaaier ontvangt geen omheiningsdraadsignaal. (Robotmaaier is binnen het omheiningsgebied geplaatst).	1. Controleer of het controllampje op het laadstation blauw brandt. Als dit niet zo is, raadpleeg de installatie-instructies en de probleemoplossing voor laadstation.2. Controleer of het laadstation en de robotmaaier op hetzelfde signaal, S1 of S2, zijn ingesteld.3. Controleer of de omheiningsdraad in de juiste richting is verbonden.4. Om te controleren, ontkoppel de omheiningsdraad van het laadstation en verbind het in de andere richting.
7	LED knippert	Accuspanning is te laag om de machine te laten maaien.	1. Als de spanning te laag is, keert de robotmaaier normaal gezien automatisch terug naar het laadstation.2. Als dit niet zo is, draag uw robotmaaier handmatig naar het laadstation wanneer het op het gazon is gestopt.
8	LED knippert	Opladen Wacht totdat de accu is opgeladen.
9		Stel opnieuw in op de fabrieksinstellingen	1. Schakel de machine uit.2. Plaats de robotmaaier op een vlakke en effen ondergrond.3. Tijdens het ingedrukt houden van de START knop, schakel de machine in.4. De robotmaaier wordt ingeschakeld. Alle LED's knipperen.5. Laat de START knop los. Alle instellingen zijn teruggezet.Opmerking: De robotmaaier moet op een vlakke ondergrond staan, omdat de hellingssensoren allen op nul worden gezat.

CONFORMITEITSVERKLARING

Wij

MEROTEC GmbH

Verklaren dat het product

Beschrijving van machine: Robotmaaier

Type machine: SA900B

Functie: Gras maaien

In overeenstemming is met de essentiële gezondheids- en veiligheidsvoorschriften van volgende Richtlijnen:

EG-richtlijn inzake machines: 2006/42/EG

EN 60335-1:2012+A11+A13+A1+A14+A2, EN 50636-2-107:2015+A1+A2, EN 62233:2008

Radio Equipment Directive 2014/53/EU

NB0123, TUV SUD Product Service GmbH Ridlerstraße 65.80339 Munich. Germany

Certificate No:TPS-RED001232 i04

EN 55014-1:2017;

EN 55014-2:2015;

EN 301 489-1 V2.2.3;

EN 301 489-3 V2.1.1;

EN 300 328 V2.2.2

EN 301 489-17 V3.2.4

Draft EN 303 447 V1.2.0

EN 62311:2008;

Verklaren dat het product

Beschrijving van machine: Robotmaaier

Type machine: SA900B

Functie: Gras maaien

In overeenstemming is met de essentiële gezondhelds- en veiligheidsvoorschriften van volgende Richtlijnen:

EG-richtlijn inzake machines: 2006/42/EG

EN 60335-1:2012+A11+A13+A1+A14+A2, EN 50636-2-107:2015+A1+A2, EN 62233:2008

Radio Equipment Directive 2014/53/EU

NB0123, TUV SUD Product Service GmbH Ridlerstraße 65.80339 Munich. Germany

Certificate No:TPS-RED001232 i04

EN 55014-1:2017:

EN 55014-2:2015:

EN 301 489-1 V2.2.3:

EN 301 489-3 V2 1 1:

EN 300 328 V2 2 2

EN 300 328 V2.2.2 EN 301 489-17 V3.2.4

Draft EN 303 447 V1 2 0

EN 67311-2008

EN 62311.2008, ReUS Direction

Plaats: Saint Cyr Sur Loire

Naam: Rodolphe Dubois

Algemeen directeur

Datum: 2021-05-18

SUMEC France
