Caractéristique	Détails
Type d'appareil	Climatiseur monobloc
Capacité de refroidissement	8 kW
Énergie	Électrique
Classe énergétique	A++
Niveau sonore	54 dB(A)
Dimensions (L x H x P)	800 x 600 x 400 mm
Poids	45 kg
Fonctionnalités supplémentaires	Déshumidification, mode éco
Installation	Installation par un professionnel recommandée
Maintenance	Filtres à nettoyer tous les 3 mois
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans
Accessoires inclus	Télécommande, manuel d'utilisation

FOIRE AUX QUESTIONS - FWE08DAFN5V3-S DAIKIN

Comment régler la température sur le DAIKIN FWE08DAFN5V3-S ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton 'Température' et ajustez à l'aide des flèches haut et bas.

Que faire si le climatiseur ne s'allume pas ?

Vérifiez que l'appareil est branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles sont chargées.

Comment nettoyer le filtre du DAIKIN FWE08DAFN5V3-S ?

Pour nettoyer le filtre, retirez-le de l'unité, puis passez-le sous l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Quel est le niveau sonore de ce modèle ?

Le DAIKIN FWE08DAFN5V3-S a un niveau sonore de fonctionnement d'environ 28 dB(A) en mode silencieux.

Comment changer le mode de fonctionnement ?

Utilisez la télécommande et appuyez sur le bouton 'Mode' pour sélectionner entre le mode refroidissement, chauffage, déshumidification ou ventilation.

Quels sont les réglages recommandés pour une utilisation optimale ?

Pour une utilisation optimale, réglez la température entre 21°C et 24°C en mode refroidissement et entre 18°C et 22°C en mode chauffage.

Que faire si l'appareil fuit de l'eau ?

Vérifiez si le tuyau de drainage est obstrué ou mal installé. Si le problème persiste, contactez un professionnel pour une inspection.

Comment activer le mode économique ?

Pour activer le mode économique, appuyez sur le bouton 'Econo' sur la télécommande. Cela permettra de réduire la consommation d'énergie.

Y a-t-il un mode de programmation horaire ?

Oui, le DAIKIN FWE08DAFN5V3-S dispose d'une fonction de programmation. Utilisez la télécommande pour définir l'heure de démarrage et d'arrêt.

Quelle est la garantie du produit ?

Le DAIKIN FWE08DAFN5V3-S est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le revendeur.

MODE D'EMPLOI FWE08DAFN5V3-S DAIKIN

Manuel d'installation Ventilo-convecteurs

Montagehandleiding Ventilo-convectoren

Manual de instalacion Unidades fan coil

Deutsch

Français

Nederlandsls

Espanol

Italiano

EAAnyika

Portugues

FWE03D
FWE04D
FWE05D
FWE06D
FWE07D
FWE08D
FWE10D
FWE11D

1.1 A propos du present document 38
1.2 Signification des avertissements et des symboles 38
1.3 Généralités 39

2 A propos du carton 39

2.1 Vuel d'ensemble: a propos du carton 39
2.2 Deballage et manipulation du ventilo-convecteur 39
2.3 Pour retirer les accessoires du ventilo-convecteur 39

3 A propos de l'unité 39

3.1Vue d'ensemble:apropos des unités et des options.. 39
3.2 Identification 40

3.2.1 Etiquette d'identification: Ventilo-convecteur 40

4 Preparation 40

4.1Vue d'ensemble: preparation 40
4.2 Préparation du lieu d'installation 40
4.3 Preparation de la tuyauterie d'eau 41
4.4 Preparation du cablage electrique 41

4.4.1 A propos de la préparation du cablage électriche 41

5 Installation 42

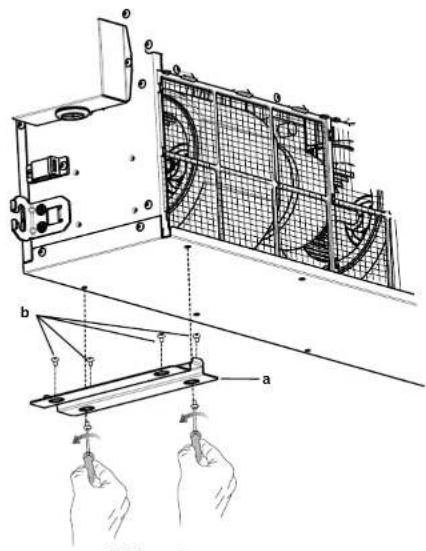

5.1 Montage du ventilo-convecteur 42

5.1.1 Installation horizontale 42
5.1.2 Installation verticals 43

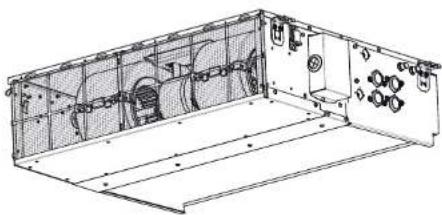

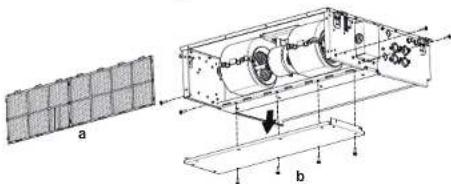

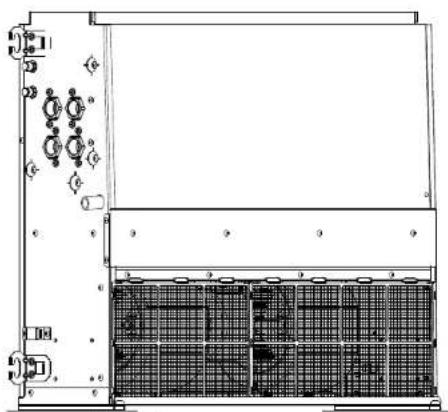

5.2 Passage de l'installation horizontale a l'installation verticale .... 44

5.3 Raccordement de la tuyauterie d'eau 44
5.3.1 Raccordement de la luyauterie d'eau 45
5.3.2 Remplissage du circuit d'eau 45

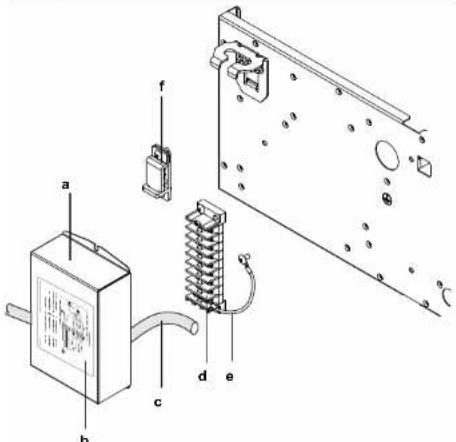

5.4 Raccordement du cablage electrique 46

5.4.1 A propos du raccordement du cablage electrique 45
5.4.2 Directives de raccordement du cablage electrique.... 45

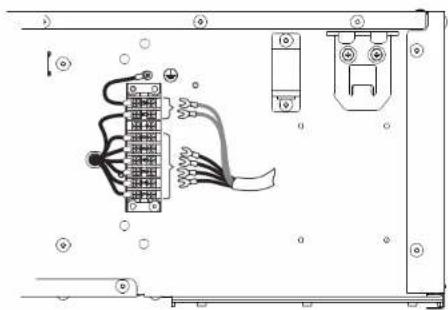

5.4.3 Raccordement du cablage electrique sur le ventilo

convecteur 46

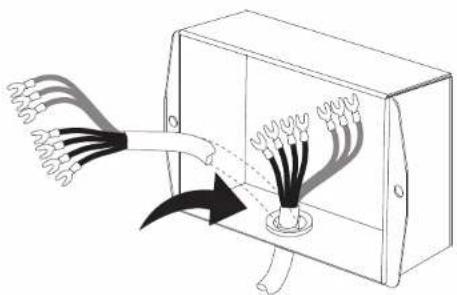

5.4.4 Changement du sens du cablage electrique 46

5.5 Raccordement de la tuyauterie de purgege 48

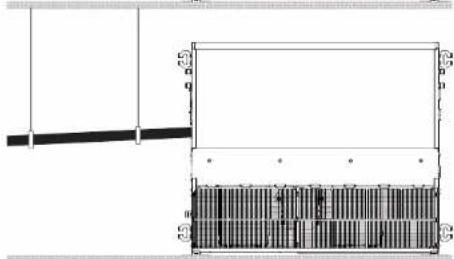

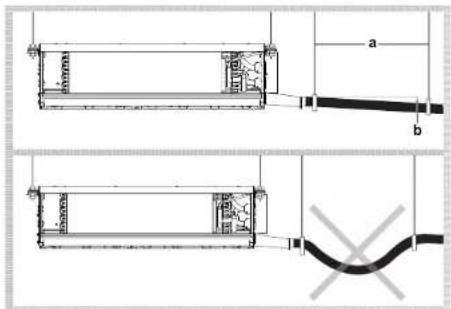

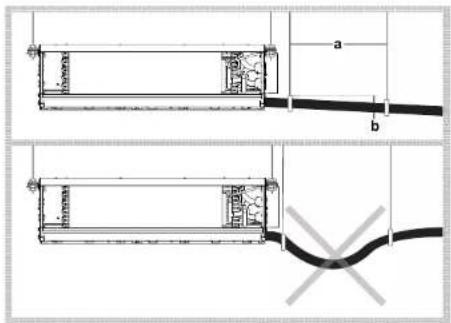

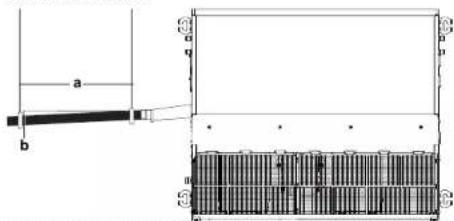

5.5.1 Installation de la tuyauterie d'évacuation sur l'unité... 48

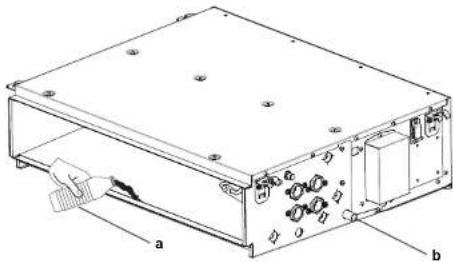

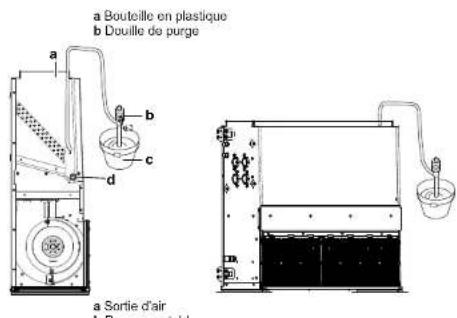

5.5.2 Contrôle de la tuyauteria d'évacuation 49

6 Mise en service 49

6.1 Essai de fonctionnement 49
6.2 Lieste de contrôle avant la mise en service 50

7 Maintenance et entretien 50

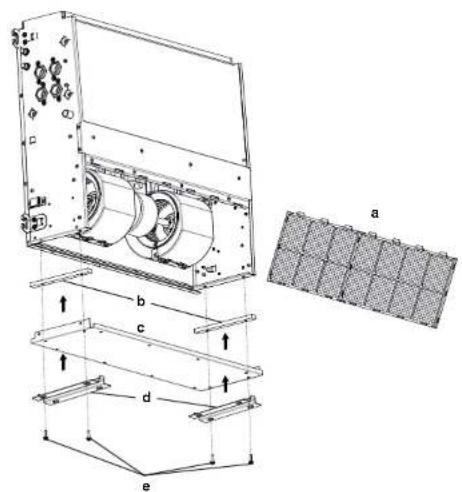

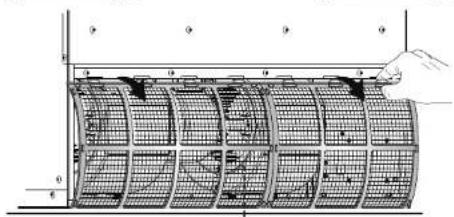

7.1 Pour nettoyer le litre a air 50

8 Données techniques 52

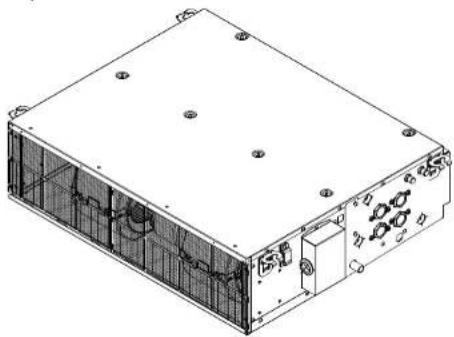

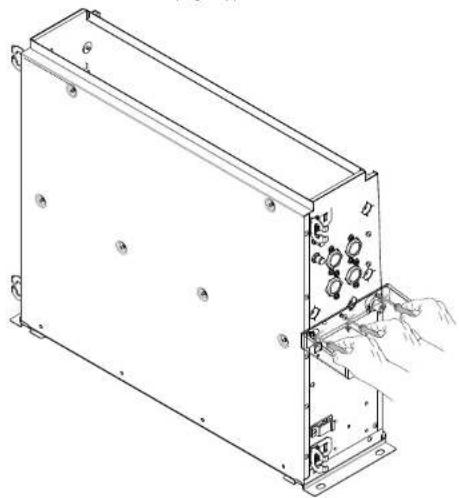

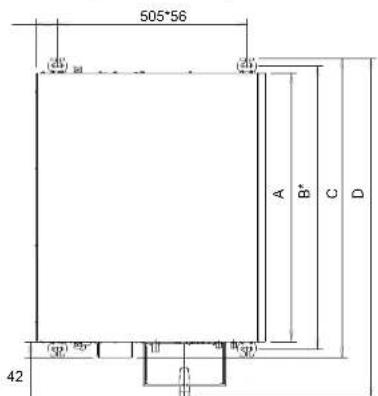

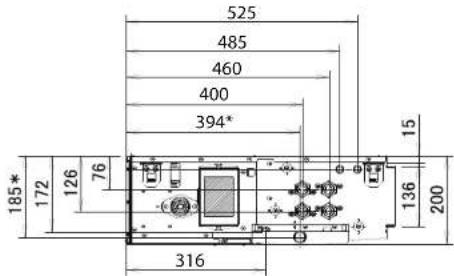

8.1 Dimensions 52
8.2 Schema de cablage 54

8.3 Exigences d'information pour Ieco-conception 55

1 A propos de la documentation

1.1 À propos duprésent document

Public visé

Installateurs agreés

INFORMATIONS

Cet apparériel est conçu pour être utilisé par des utilisateurs experimentés ou formés, dans des atèiers, dans l'industre légers et dans les exploitations agricoles, ou par des non-specialistes, dans un cadre commercial ou domestique.

Documentation

Le present document fait partie d'un ensemble. L'ensemble complet comprend des documents suivants:
Il est possible que les dernières révisions de la documentation fournie seront disponibles sur le site Web Daikin de votre région ou via la revendeur.
La documentation d'origine est rédigée en angls. Toutes les autres langues sont des traductions.
- Manuel d'installation du ventilo-convecteur:

• Instructions d'installation
• Format: Papier (dans le carton du ventilo-convecteur)

1.2 Signification des averissements et des symboles

DANGER

Indique une situation qui entraîne la mort ou des blessures graves.

DANGER: RISQUE D'LECTROCUTION

Indique une situation qui peut entrainer une électrocution.

DANGER: RISQUE DE BRULURE

Indique une situation qui peut entraîner des brûlures en raison de températures extrémette chaudes ou froides.

DANGER: RISQUE D'EXPLOSION

Indique une situation qui peut entrainer une Explosion.

AVERTISSEMENT

Indique une situation qui peut entrainer la mort ou des blesseurs graves.

AVERTISSEMENT: MATÉRIAU INFLAMMABLE

ATTENTION

Indique une situation qui peut entrainer des blessures mineures ou moderées.

REMARQUE

Indique une situation qui peut entraîner des dommages au niveau de l'equipement ou des biens.

INFORMATIONS

Conseils utiles ou informations complémentaires.

Symbole	Explication
i	Avant l'installation, lisez le manuel d'installation et d'utilisation ainsi que la fiche d'instructions de cablage.
	Avant d'effectuer la maintenance et les tâches d'entrelien, lisez le manuel d'entrelien.
	Pour plus d'informations, reportez-vous au guide d'installation et de référence utilisateur.

1.3 Généralités

Si vous avez des doutes concernant l'installation ou le fonctionnement de l'unité, contactez vos redevueur.

REMARQUE

L'installation ou la fixation incorrekte de l'équipment ou des accessoires peut entrainer une décharge électrique, un court-circuit, des fuites, un incendie ou d'autres dommages au niveau de l'équipment. Utilisez uniquement les accessoires, les équipements en option et les pièces détauchées fabriques ou approvées par Daikin.

AVERTISSEMENT

Veillé à ce que l'installation, les essais et les éléments utilisés seront conformés à la législation applicable (en plus des instructions détaillées dans la documentation Daikin).

ATTENTION

Portez des équipements de protection individuelle adaptés (gants de protection, lunettes de sécurité, etc.) lors de l'installation, de l'entretion ou de la réparation du système.

AVERTISSEMENT

Déchirrez et jetez les sacs d'emballage en plastique de maniere à ce que personne, notamment les enfants, ne puisse jour avec. Risque possible: suffocation.

AVERTISSEMENT

Prénez des mesures adaptées afin que l'unité ne puisse pas été utilisée comme abri par les petits animaux. Les petits animaux qui entrent en contact avec des pièces électriques peuvent provquer des dysfonctionnements, de la fumme ou un incendie.

ATTENTION

NE touchez PAS à l'entrée d'air ou aux ailettes on aluminium de l'unité.

REMARQUE

• NE PLACEZ PAS d'objets ou d'équipements sur l'unité.
• NE VOUS ASSEYEZ PAS, NE GRIMPEZ PAS et NE VOUS TENEZ PAS DEBOUT sur l'unité.

DANGER: RISQUE D'ÉLECTROCUTION

Assurez-vous que le système est correctement mis à la terre.
- Coupez l'alimentation électricque avant de procédé à l'entretien.
- Installé que le couverde coffret électrique avant d'allumer l'alimentation électrique.

ATTENTION

• Vérifiez si le lieu d'installation peut supporter le poids de l'unité. Une mauvaise installation est dangereuse Elle peut également provoquer des vibrations ou un bruit de fonctionnement inhabituel.
• Prévoyez un espace d'entretien suffisant.
• N'installez PAS l'unité de manière à ce qu'elle soit en contact avec un plafond ou un mur, car cela pourrait provoquer des vibrations.

DANGER: RISQUE D'LECTROCUTION

N'actionne pas les vento-convecteurs avec des mains mouillées. Yours risquè deyer électrocuter.

2 A propos du carton

2.1 Vue d'ensemble: à propos du carton

Gardez ce qui suit à l'esprit:

Vous DEVEZ verifie que un unité n'est pas endommage au moment de la livraison. Tout dommage DOIT etre immidiement signalé au responsable des réclamations du transporteur.
- Placez tunité émballée le plus pres possible de sa position d'installation finale afin qu'elle ne soit pas endommagée pendant le transport.
- Prépare à l'avance le chemin par lequel vous pouze faire entre l'unité.

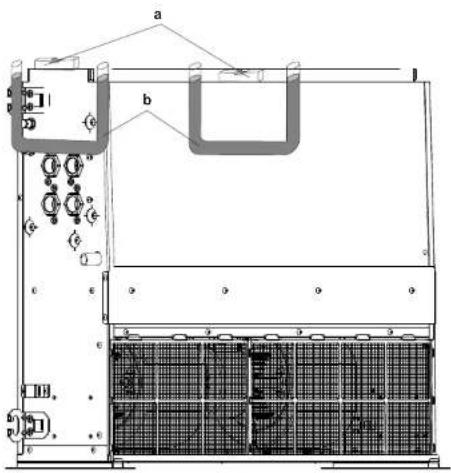

2.2 Déballage et manipulation du ventilo-convecteur

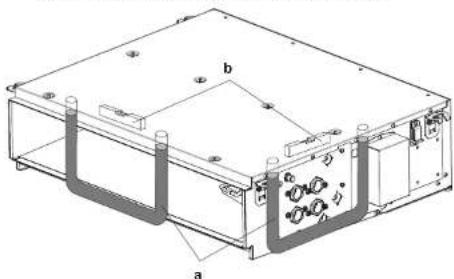

Utilisez une éingue constitue d'un matériel ou doux ou des plaques de protection avec une corde pour le levage de l'unité. Cola permet d'éviter d'endommager ou de rayer l'unité.

1 Soulevez l'unité en la saissant par les supports suspendus sans exercer aucune pression sur les autres pieces, en particulier sur les tuyauteries d'évacuation et l'isolement thermique.

2.3 Pourrirer les accessoires du ventilo-convecteur

3 A propos de l'unité

3.1 Vue d'ensemble: à propos des unités et des options

Ce chapitre contient les informations sur:
- Identification du ventilo-convecteur.

4 Preparation

3.2 Identification

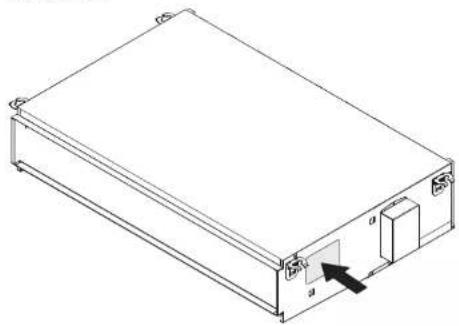

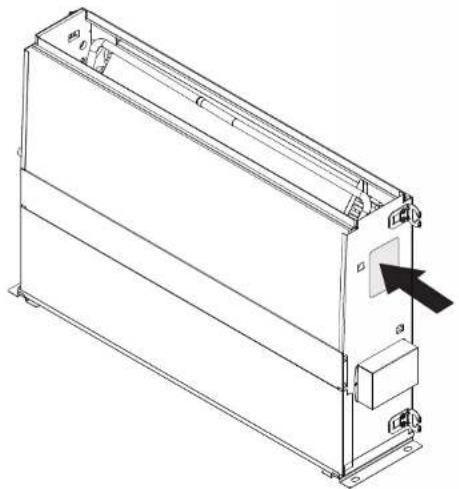

3.2.1 Etiquette d'identification: Ventiloconvecteur

Emplacement

Identification du modele

Exampie:FWE03DAFN5V3-L

Code Description
FW Ventilo-convecteurs à eau
E Basse pression statique Flex (LSP) sans boltier
03 Catégorie de capacité: 03=1,5 kW
D Modération majeure du modele (A à Z)
A Modération mineure
F 4 tuyaux
N Sans vanne
5 Usine Hendek
V3 Moteur de ventilateur / monophasé / 50 Hz /220~240 V
— Pas d'options

Code Description

Eau côte gauche - Raccordement électrique à gauche

L: Eau côte gauche - Raccordement électrique à droite

T: Eau côte droit - Raccordement électrique à droite

R: Eau côte droit - Raccordement électrique à gauche

4 Préparation

4.1 Vue d'ensemble: préparation

Ce chapitre décrit ce qu'il y a lieu de faire et de savoir avant d'aller sur site.

Il contient des informations concernant:
- Préparation du lieu d'installation
- Préparation de la luyauterie d'eau
- Préparation du cablage électrique

4.2 Préparation du lieu d'installation

AVERTISSEMENT

NE placez PAS d'objets sous le ventilateur qui pouvraient se mouiller. Sinon, la condensation sur l'inite principale ou les tuyaux d'eau, la salete du filtre à air ou le colmatage du systeme de purgeve pourrait provoquer des écoulements, ce qui peut souiller ou abimer l'objet concerné.

REMARQUE

Veuillez consulter vous revendeur pour vous assurer que

la presslon statique exter de I'unite n'est pas depassee.

Ne pas installer ou faire fonctionner l'unité dans les pieces décrites ci-dessous.

Lieux comparant de l'huile minérale ou des vapeurs d'huile ou des sprays comme une cuisine (les pieces en plastique pourraient être endomagèées).
- Lieu dans lesquels se trouvent des gaz corrosifs comme du gaz sulfureux. Les tubes en cuivre et les points brasés poumaient se corroder.
- Lieu ou l'air contient des niveaux élevés de sel, comme pres de l'ocan et où la tension varie enormement (par ex. les usines).
Egalement dans les vehicules ou les navires.
- dans des lieux où une machine émet des ondes electromagnétiques. Les ondes electromagnétiques peuvent perturber le système de commande et provoquer un dysfonctionnement de l'équipment.
- dans des lieux représentant un risque d'incendie lié à des fultes de gaz inflammable (diluant ou essence, par exemple) ou à la présence de fibres de carbonate ou de poussières inflammables.

Sélectionné un lieu d'installation où les conditions suivantes sont réplices et qui soit approuvée par le client.

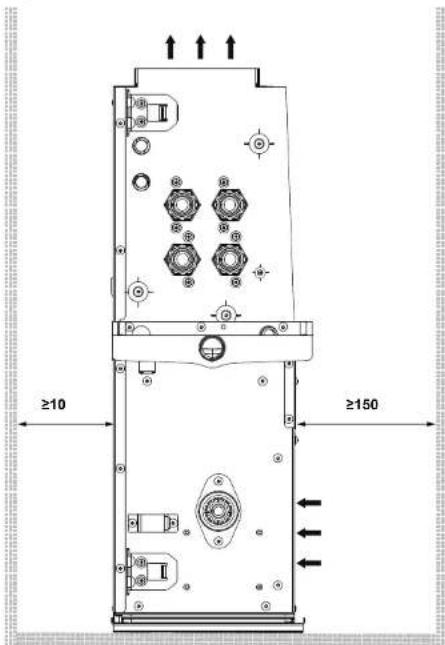

L'espace autour de I'unité est adaptable à la maintenance et l'entrelien. L'espace autour de I'unité doit permettre une circulation et une distribution suffisantes de l'air. Voir l'espace requais pour l'installation.

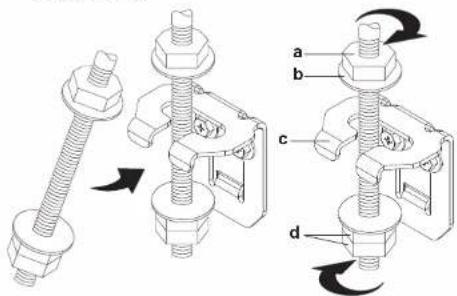

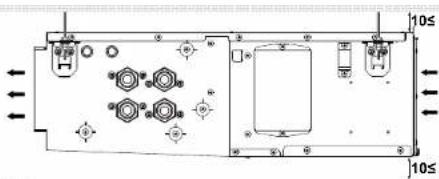

Installation horizontal

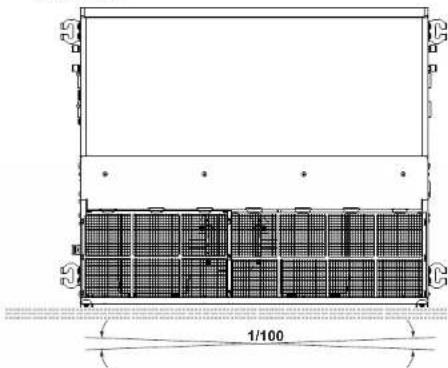

L'unité doit être installée à ≥ 2,5 m du sol où elle est suspendue au plafond.

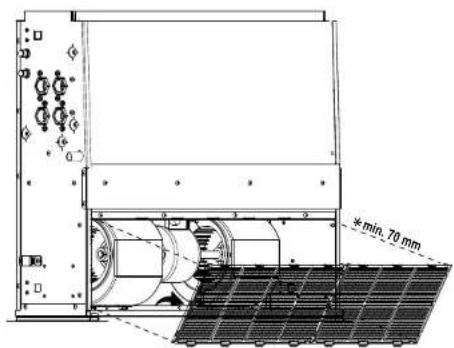

L'espace vertical d'entretien des filtres doit correspondre a ce qui est indique.

ATTENTION

N'utilissez pas de boulons de suspension pour une installation verticale. L'installation verticale doit être effectuee avec le kit d'installation verticale (ESFHO1DS).

4.3 Préparation de la tuyauterie d'eau

L'unité est équipe d'une entree et d'une sortie d'eau destinées à être raccordées à un circuit d'eau. Le circuit d'eau doit être mis en place par un installateur et doit être conforme à la législation applicable.

REMARQUE

L'unité ne doit être utilisée que dans un réseau d'alimentation en eau fermé. L'application dans un réseau d'alimentation en eau ouvert conduit à une corrosion excessive de la tuyautorie d'eau.

Avant de procédé aux travaux de tuyauterie d'eau, vérifie les points suivants:

La pression d'eau maximale est de 1 MPa.
La température minimale de l'eau est de 5^
La température d'eau maximum est de 90^
- Veiliez à installer des composants en mesure de résister à la pression et à la température de l'eau dans la tuyauterie.
- Prévoyez des protections adaptées dans le circuit d'eau de manière à garantir que la pression de l'eau ne dépasse jamais la pression de fonctionnement maximalaire autorisée.
- Installéz un drainage adapté pour la soupape de dégagement de la pression (le cas échéant) de manière à ce que l'eau n'est pas en contact avec les pieces électriques.
- Instaliez des robinets d'arret au niveau de l'unité de manière à ce que les tâches d'entretien normaux puisent être effectuées sans vidanger le système.
- Placez des robinets de drainage à tous les points bas du système de manière à permettre le drainage complet du circuit lors de la maintenance ou de l'entroplement du liné.
- Placez des vannes de purgege d'eau à tous les points hauts du système. Les vannes doivent être placees à des points facilement accessibles de maniere à permettre l'entrelion.

4.4 Préparation du cablage électrique

4.4.1 A propos de la préparation du cablage électrique

AVERTISSEMENT

-Utilisez UNIQUEMENT des cables en cuivre.
Assurez-ou que le cablage non foumi est conforme à la législation applicable.
- L'ensemble du câblage sur place DOIT être réalisé conformément au schéma de câblage foumli avec l'appareil.
- Na sorrez JAMAIS los cables en falscaou et veillaz a ce quils n'entrent PAS en contact avec la tuyauterie ou des bords tranchants. Assurez-vous qu'aucune pression externe n'est applicee sur le raccordement des bornes.
- Veilaz à installer un cablage de terre. No maitez PAS l'unité à la terre avec une canalisation, un parasurtenseur ou une prise de terre téléphonique. Une mise à la terre incomplète peut provoquer des décharges électriques.
- Veiliez à utiliser un circuit d'alimentation spécifique. N'tutilisZ JAMAIS une alimentation électrique partagée par un autre appellé.
- Veillez à Installer les fusibles ou les disjoncteurs requis.
- Veiliez à installer un dispositif de sécurité contre les fuites à la terre. Le non-respect de cette consigne peut entrainer une décharge électrique ou un incendie.
Lors de l'installation du dispositif de sécurité contre les fuites à la terre, veiliez à ce qu'il soit compatible avec l'onduleur (résistant aux parasites élecliques haute fréquence) pour évoir tout déclenchement inutilie du dispositif de sécurité contre les fuites à la terre.

5 Installation

REMARQUE

L'équipment décrit dans ce manuel peut provoquer des parasites électroniques générés par les radiofréquences. Cét équipment est conforme aux specifications qui sont prévues pour assurer une protection raisonnable contre ces interférences. Toutefois, il n'y a aucune garantie que les interférences ne se produit pas dans une installation en particulier.

Il est des lors recommandé d'installer l'équipment et les fils électriques à une certaine distance des installations audio, ordinaleurs, etc.

AVERTISSEMENT

Tous les cables et éléments à prévoir sur place DOIVENT
été installés par un electricien/agree et doivent être conformes à la législation en vigueur.

DANGER: RISQUE D'LECTROCUTION

AVERTISSEMENT

Un commutateur principal ou autres moyens de débranchement ayant une séparation de contact sur tous les pôles DOIT être intégré dans le cablage fixe en fonction de la législation correspondante.

\section*{Caracteristiques électriques}

	FWE-D
Phase 1N-
Fréquence 50 Hz
Piage de tension 220~240 V
Tolerance de tension ±10%
Courant de fonctionnement maximal	0,46 A
Fusible de protection contre les surintensités	16 A

Specifications pour le cablage sur site

	Fil Taille (mm2)	Longueur
Câblage d'alimentation	H05VV-U3G(a,b)	Conformé à la législation applicable, ≤4,0	—
Câblage de la transmission de l'unité et de la télécommande	Fil gainé 2 conducteurs(a)	0,75~1,25≤500 m	[a]

1. Uniquement en cas de tueux protégés. Utilise le H07RNF-en l'absence de protection.
   Farias passer le cablage électrique par un tube de protection de maniere à le protégger des influences externes.
   Utilisez du fil à double isolation pour la télécommande (épaissier de la gaine 21mm ) ou faites passer les fils à travers une paroi ou un conduit de manière à ce que l'utilisateur ne puisse pas enter en contact avec eux.
   12 La longueur sera la longueur etendue totale dans un systeme avec commande de groupe.

5 Installation

5.1 Montage du ventilo-convecteur

INFORMATIONS

L'espace entre le plafond et l'unité doit être de ≥ 10 mm et l'espace d'aspiration doit être ≥ 150 mm.

INFORMATIONS

Toutes les pieces ci-dessus ne sont pas fournies avec l'unité. Pour toute installation autre que l'installation standard, besoin de conseil à votre revendeur le plus proche.

5.1.1 Installation horizontal

1 Pratique l'ouverture d'installation requise dans le plafond a un endroit approprié.
Il peut être nécessaire de renforcer le cadre du plafond suspendu de manière à maintainir le plafond à niveau et à l'empêcher de vivrer. Consulter le constructeur pour plus de détails.
2 Installez les boulons de suspension. Utilisez des boulons de taille W3/8 ou M10. Utilisez des ancreages pour les plafonds existants et un insert noyé, des ancreages noyes ou d'autres pièces non fournies pour les nouveaux plafonds afin de renforcer le plafond de manière à ce qu'il paise supporter le poids de l'unité. Reportez-vous au patron pour identifier les points à renforcer. Ajustez l'écartement par rapport au plafond avant de continuer.

a Dalle de plafond
b Ancrage
Ecmou long ou terdeur a lanterme
d Boulon de suspension
e. Plafond suspends

3 Installéz l'unité de maniere temporaire.

Fixez le support de suspension au boulon de suspension. Fixez bien l'unité.

a Ecrou (non fourni)
b Rondelle (non livree)
Support de suspensa
d Double ecrou (a fournir)

1. Ajustez l'unité pour l'amener dans la position correcte d'installation.

5 Verifier que l'unité est à niveau horizontallement.

L'unité ne doit pas être installée inclinée. Si l'unité est inclinée dans le sens inverse du flux de condensat (le côte tuyauterie d'évacuation est surelle), l'eau risque de goutter,

Vérifiez que l'unité est a niveau dans les 4 coins, à la gauche d'un niveau à bulle ou d'un tube en plastique rempli d'eau.

a Tube en plastique b Niveau

5.1.2 Installation vertical

REMARQUE

No forcoz PAS lors du raccordement de la tuyauterie. La déformation de la tuyauterie peut entrainer un mauvais fonctionnement de l'unité. Assurez-vous que le couple de sernage est de 3 N+m pour toutes les vis.

REMARQUE

Le kit en option (ESFHO1DS) doit être configuré par un revendeur local pour installer l'année verticalément.

1. Installé l'unité de maniere temporaire.

installé l'unité au sol avec les pieds de montage. Veillez à placer l'unité fermement par terre. Si y a un risque de basculément de l'unité, fixez-la au sol à l'aide de vis dans les trous des pieds de montage.

a Pied de montage b Vis de fixation

1. Ajustez l'unité pour l'emener dans la position correcte d'installation.

a Niveau b Tube en plastique

3 Vérifier que l'unité est à niveau horizontallement.

L'unité ne doit pas être installée inclinée. Si l'unité est inclinée dans le sens inverse du flux de condensat (le côte tayauterie d'évacuation est surelle), l'eau risque de goutter.

Vérifiez que l'unité est à niveau dans les quatre coûts, à l'aide d'un niveau à bulle ou d'un tube en plastique rempli d'eau.

5 Installation

5.2 Passage de l'installation horizontale a l'installation verticale

ATTENTION

Assurez-vous que l'unité est de niveau dans tous les sens.

En cas de passage de l'installation horizontal à l'installation verticale, veuillez suive les instructions ci-dessous.

1 Retirez le filtré à air.

2 Retirez les vis du couvercle de service et retirez-le de l'unité.

3 Insrez le support en caoulchoc (inclus dans le kil d'options) dans la zone libre entre la plaque latereale et les brides inférieures.
4 Remettez le couvercle de service déposé au bas.
5 Fixez 2 pieces de montage du kit d'installation verticale au couvercle de service à l'aide des 4 vis du kit d'options.
6 Reflexez le titre à air sur le guide du titre de couverture de service.
7 L'unité est préte pour l'installation verticale.

a Filtre a air
b Couvercle de service
c Pieds de montage
d Vis
e Filtre a air

5.3 Raccordement de la tuyauterie d'eau

REMARQUE

Ne forcez pas lors du raccordement de la tuyaauterie. Cala peut deforer la tuyaauterie de l'unité. La déformation de la tuyaauterie pourrait entrainer un mauvais fonctionnement de l'unité.

ATTENTION

Les vannes doivent toutes être utilisées pour contrôler la circulation de l'eau dans l'unité. La vanne doit être du type NC (normalement fermée) pour que les vannes soient fermées lorsque l'unité ne fonctionne pas. Cette empêchera la production d'eau de condensation.

5 Installation

5.3.1 Raccordement de la tuyauterie d'eau

1 Raccordez les raccords d'entree et de sortie d'eau du ventilo- convecteur a la tuyauterie d'eau.

a b

f d

a Raccord du tuyau de purgege (male 314")
B Entrie d'eau frode (BSP femelle de 3/4") Sertie d'au faide (BSP femelle de 2/4)
e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e
- 2160 - 640 - 630 - 620 - 610 - 600 - 590 - 580 - 570 - 560 - 550 - 540 - 530 - 520 - 510 - 500 - 490 - 480 - 470 - 460 - 450 - 440 - 430 - 420 - 410 - 400 - 400 - 390 - 380 - 370 - 360 - 350 - 340 - 330 - 320 - 310 - 300 - 300 - 300 - 300 - 300 - 300 - 300 - 300 - 300 - 300 -
g Purgeur

Remarque: Utilizez un tuyau BSP malse de 3 / 4^* en cas de raccordement direct a l'unité.

2 Le circuit d'eau complet, y compris toute la tuyaauterie, doit être isolé de manière à évierter toute condensation ou baisse de capacité.

5.3.2 Remplissage du circuit d'eau

REMARQUE

Assurez-vous que la qualité de l'eau est conforme à la directive européen 98/83 CE.

REMARQUE

• La presence d'air dans le circuit d'eau peut provoquer un dys fonctionnement. Lors du replissage, il peut s'avérer impossible de rétarir tout l'air du circuit. L'air restant sera reliér par les vannes de purgeze d'air automatique pendant les premières heures de fonctionnement du système. L'ajout d'eau peut être nécessaire par la suite.
• Pour purger le système, utilisez la fonction spéciale décrite dans "6 Mise en service" à la page 49.

1 Ouvrez le bouchon.
2 Poussez la soupape de suppression pour purger l'air du ou des circuits d'eau de finité.
3Fermez le bouchon.
4 Il peut être nécessaire de rajouter de l'eau par la suite (mais jamais par la soupape de purge d'air).

a

1

C

a Purge d'air
b Soupape de décharge de pression
e Capuchon

5.4 Raccordement du cablage electrique

5.4.1 À propos du raccordement du cablage électrique

Ordre demontage habituel

Le raccordement du cablage electrique consiste généralement en les étapes suivantes:

1 S'assurer que le système électrique est conforme aux specifications electrolyques des unités.
2 Raccordement du cablage electrique au ventilo-convecteur.
3 Changement du sens du cablage electrique (le cas échéant)

5.4.2 Directives de raccordement du cablage electrique

Lors du raccordement de fils de meme calibre, raccordez-les conformament a l'illustration ci-dessous.

a

a Tuyau de raccordement

Respectez les remarques individues ci-dessous lors du raccordement du cablage électrique.

5 Installation

• Ne connectez pas des cables d'paissieurs differentes à la borne d'alimentation. Un racord mai seraientraigner une surchauffe.
• Ne pas raccorder des cables de sections différentielles à une même borne de terre. Un raccord mal serré peut déterminer la protection.
• Utilisé le fié électricque spécifique (reportez-vous à "Spcifications pour le câblage sur site" à la page 42). Connectez correctement le cable à la borne. Utilisé le couple de serrage approprié (N·m).
• Couple de serrage du bornier d'alimentation: 1,44-1,88 N·m.
• Gardez le cablage propre afin que les fils n'obstruient pas les autres apparciels et ne force pas le couverde des bornes à s'ouvir. S'assurer que le couverde se forme correctement. Des raccords incomplets peuvent entrainer une surchauffe et, dans le pire des cas, une décharge水电瓷 ou un incendie.

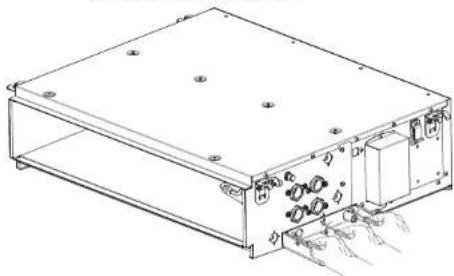

5.4.3 Raccordement du cablage electrique sur le ventilo-convecteur

Reportez-vous à l'étiquette de schéma de cablage sur le couverde de bornes.

REMARQUE

• Respectez le schema de cablinge electrique (fourni avec l'unité, situé sur la couverde du coffret electrique).
  Assurez-vous que le cablage électrique ne géné PAS la remise en place correcte du couverde d'entreliel.

a Couvercle borne
b Etiquette
Cable d'alimentation
d Barrette de raccordement
Eil de terre
f Support de cables

1 Retirrez le couvercle de bornes et le support de cables de l'unité.
2 Connectez le cable d'alimentation electrique au bornier.
3 Fixez le cable d'alimentation électrique avec le support de cables.
4 Reflexez le couvercle des bornes à l'unité.

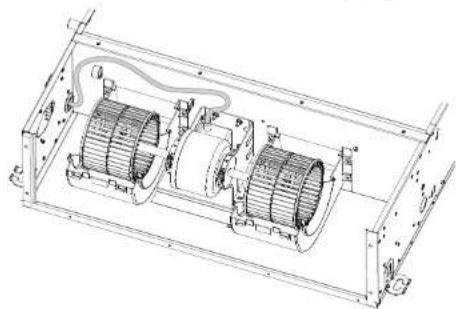

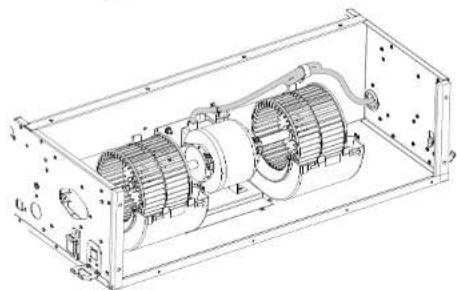

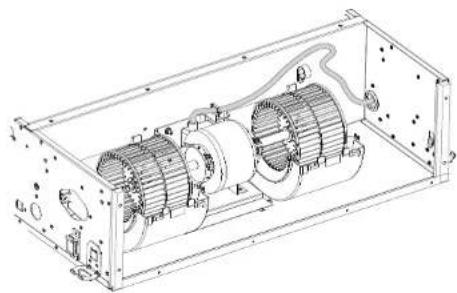

5.4.4 Changement du sens du cablage electrique

REMARQUE

Le sens du cagliage électrique peut être modifié du coût opposé au place.

REMARQUE

Lors de la mise en place du couvercie de bornes, veilles à ne pincer aucen fil.

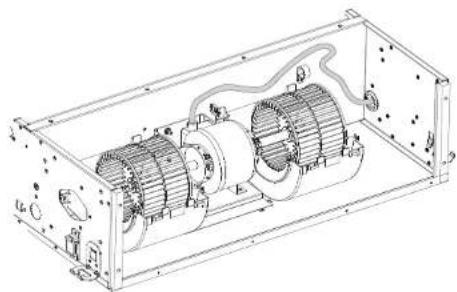

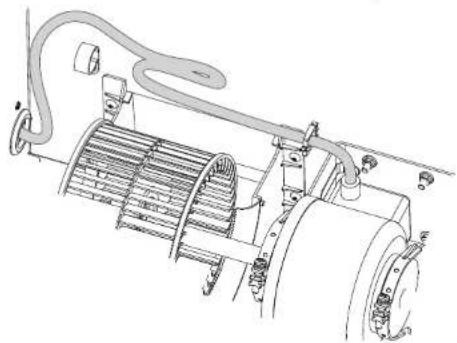

1 Retirez le couverde les bornes, la borne, le support de cable, le fil de terre et les cables du moteur de ventilateur.

2 Dégagez les cables du moteur de ventilateur des supports de cables.

3 Changez la direction des cables du moteur de ventilateur.

4 Fixez les cables sur la plaque de séparation. Veillez à ce que les cables inutilisés seront bien fixés avec un serre-cable dans la nouvelle position.

5 Installation

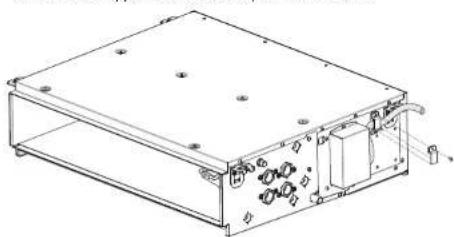

5 Fixez les pieces retirees sur l'unité.

6 Installéz le support de cable retirep pour fixer le cable.

5 Installation

5.5 Raccordement de la tuyauterie de purgege

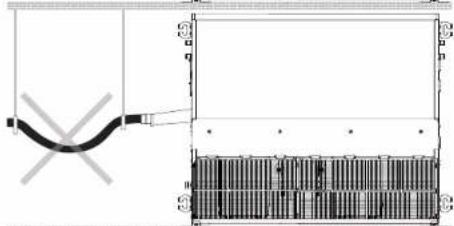

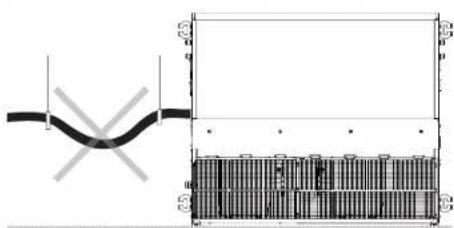

5.5.1 Installation de la tuyauterie d'évacuation sur l'unité

Installation horizontal

Installation verticale

a Barre de suspension
b Pente de 1/100

Réduisez autant que possible la longueur de la tuyauterie et inclinée-la vers le bas, selon une pente d'au moins 1/100, de manière à ce que l'air ne resté pas coincidence dans le tuyau.

5.5.2 Contrôle de la tuyauterie d'évacuation

Une fois les travaux d'évacuation des condensats terminés, vérifie que le drainage se déroule en douceur.

1 Ajoutez graduellement 1 | d'eau par la sortie d'air.

a Seau d Douille de purgese

2 Vérifiez le débit de vidange et confirmez le fonctionnement de la purgeance en regardant l'orifice de vidange.

6 Mise en service

Veuiliez fournir au client les données Eco Design selon (EU)2016/2281. Ces données se trouvent dans le guide de reference de l'installateur ou sur le site Web de Daikin.

REMARQUE

Utilize TOUJOURS l'unité avec des thermistances et/ou des capteurs/contacteurs de pression. A défaut, il y a un risque que le compresseur brûle.

6.1 Essai de fonctionnement

Après installation, l'installateur a pour obligation de vérifier le fonctionnement. En cas de problème au niveau de l'unité et si l'unité ne fonctionne pas, contactez-vous revendeur le plus proactive.

REMARQUE

N'interrompez pas le test.

REMARQUE

NE TENTEZ PAS de démonter le système: le démontage du système et le traitement du réfrigérant, de l'huile et des autres pieces DOIVENT être conformes à la législation en vigueur. Les unités DOIVENT sont traitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état.

AVERTISSEMENT

Prenoz des mesures adaptées afin que l'unité ne puisse pas été utilisée comme abri par les petits animaux. Les petits animaux qui entrent en contact avec des pieces électriques peuvent provquer des dysfonctionnements, de la fumée ou un incidence.

Utiliez un outil approprié pour retarder les vis. Le produit peut être démontré comme indiqué ci-dessous.

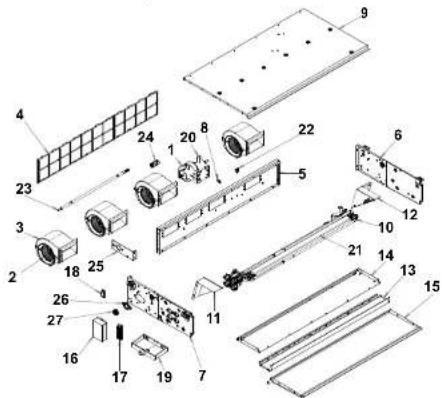

FWE-D List des instructions de recyclage
Matériaux Élement
Partie électriche (moteur de ventilateur + condensateur)	1
Aluminium (ailette) + cuivre (tube) + acier galvanisé (plaque) + laiton	10
Plastique 2, 18, 8, 22, 27
Plastique + métal	3, 17, 24
Plastique (cadre) + plastique (flet)	4
Acier galvanisé	5, 9, 13, 14, 16, 20, 23, 25, 26
Acier galvanisé + mousse plastique	6, 7, 11, 12, 15, 19
Mousse plastique	21

7 Maintenance et entretien

6.2 Lieste de contrôle avant la mise en service

Apre's installation de l'unité, vérifie d'abord les points ci-dessous. Une fois tous les contrôles effectués, l'unité doit être fermée. Mettez l'unité sous tension une fois qu'elle est fermée.

□ Vidange Assurez-vous que l'écoulement se fait régulièrement. Consequence possible: De l'eau de condensation peut s'égoutter.

□ Tension de l'alimentation S'assurer que la tension de l'alimentation du panneau d'alimentation local. La tension DOIT correspondé à la tension indiquée sur l'étiquette d'identification de l'unité.

□ Câblage de mise à la terre Assurez-vous que les cables de mise à la terre ont été correctement raccordés et que les bômes de terre sont bien serrées.

□ Fusibles, disjoncteurs ou dispositifs de protection Vérifie que les fusibles, disjoncteurs ou les dispositifs de protection installés localement sont de la taille et du type spécifique dans "4.4 Preparing electrical wiring" à la page 41. Assurez-vous qu'aucun fissible ou dispositif de protection n'a été court-circuit.

□ Câblage interne Vérifie visuellement le boilier des composants électriques et l'intérieur de l'unité pour voir s'il n'y a pas de connexions déattachées ou tout endommagement des composants électriques.

□ Equipement endommage Vérifie l'intérieur de l'unité afin de vous assurer qu'aucun composant n'est endommagé ou qu'aucune conduite n'est coincée.

□ Entrée/sortie d'air Vérifie que l'entrée et la sortie d'air de l'unité ne sont PAS obstruées par des feuilles de papier, des cartons ou tout autre matériel.

7 Maintenance et entretien

REMARQUE

L'entretien DOIT est effectue par un installateur agree ou un agent technique.

Nous reccommands d'effectuer l'entretien au moins une fois par an. Cependant, la législation en vigueur pourraït exigor des intérvalles d'entretention plus rapprochés.

7.1 Pour nettoyer le filtré à air

Quand

• Une fois tous les 6 mois. Si I'air de la pièce est extrémentement encrassé, augmenté la fréquence de nettoyage.
• Si la saleté devient impossible à nettoyer, replèçate le filtre à air par un équipement d'origine.

Comment

1 Coupez l'alimentation electrique.
2 Le filtre a air peut être installe à 1 ou 2 endroits sur ce produit (côté et bas). Retirez le filtre en le faisant glisser comme illustré ci-dessous.

DAIKIN

FWE03-11D

Ventilo-convecteurs

3P443944-5E-2019.09

7 Maintenance et entretien

Poussez la languette du filtre, puis tirez-la vers l'arrière.

3 Utilisez un aspirateur ou nettoyez le filtre a air avec de l'eau. Si le filtre a air est tres sale, utilisez une brosse douce et un produit détergent neutre.

4 Remettez le filtré à air dans sa position d'origine.

FWEC03-11D

Ventilo-convecteurs

3P443944-5E-2019.09

DAIKIN

Manuel d'installation

8 Données techniques

8 Données techniques

• Un sous-ensemble des récentes données techniques est disponible sur le site régional Daikin (accessible au public).
• L'ensemble complet des dernières données techniques est disponible sur le Daikin Business Portal (authentication requisite).

8.1 Dimensions

Disposition horizontal

Unités: mm A B C D
FWE03-05 719 757 799 909
FWE06 919 957 999 1109
FWE07-11 1119 1157 1199 1309

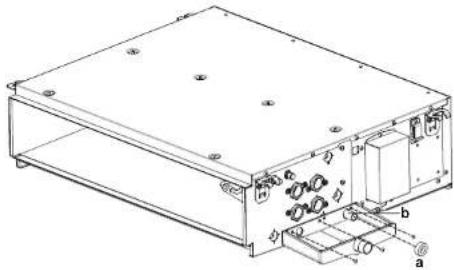

Veillez à fixer le caoutchouc du raccord de purgese après avoir installeé le bac de purgese supplémentaire. Sinon, la condensation sur l'unité principale ou les tuyaux d'eau, la saleté du filtre à air ou le colmatage du système de purgese pouvant provoquer des écoulements, ce qui peut souiller ou abrir l'objet concerné.

a Caoultouc huc raccord de purgege b Raccord de purgece supplémentaire

Bac de purge reglable (verticalement)
a Caoutchouché du raccord de purge Raccord de purge supplémentaire

8 Données techniques

8.2 Schema de cablage

Sur la borne
Cable du moteur du ventilateur

Anglais Traduction
+	Raccordement
X1M Borne principale
- - - - -	Alimentation sur place
-	PCA
+	Terre de protection
-	Terre
- - - - -	Câble sur place

WHT Blanc

GRN Vert

RED Rouge

ORG Orange

BRN Marron

YLWJaune

BLU Bleu

GRN/YLW Vertjaune

C1 Condensaleur

F1U Fusible

X1M Barrette de raccordement

M Moteur de ventilateur

Manuel d'installation

DAIKIN

FWE03~11D

Ventio-convecteurs

3P443844-5E-2019.09

8.3 Exigences d'information pour l'éco-conception

Suivez les étapes ci-dessus pour consulter l'équation-énergie - Lot 21 de l'unité et des combinations extérieur/interieur.

1 Ouvrez la page Web suivante: https://energylabel.daikin.eu/

2 Pour continuer, choisissez:

"Continue to Europe" pour le site international.
- "Other country" pour un site national.

Résultat: Vous étés dirige vers la page "Efficacité saissonnière".

3 Sous "Eco Design - Ener LOT 21", cliquez sur "Générez Your étiquette".

Résultat: Vous étés dirigé vers la page "Efficacité saisisonnière (LOT 21)".
4 Suivez les instructions sur la page Web pour selectionner l'unité correcte.

Résultat: Une fois la sélection effectuee, la fiche technique LOT 21 peut être consultée au format PDF ou sur une page HTML.

INFORMATIONS

D'autres documents (par ex. manuels...) peuvent

équivalent est consultés à partir de la page Web qui en résultat.

Inhoudsopgave

Inhoudsopgave

1.1 Over dit document

Bedoeld publik

Erkende installateurs
