Type d'appareil	Climatiseur mural
Capacité de refroidissement	5 kW
Capacité de chauffage	5.6 kW
Classe énergétique	A++
Niveau sonore (intérieur)	25 dB(A)
Niveau sonore (extérieur)	50 dB(A)
Dimensions (unité intérieure)	800 x 290 x 215 mm
Dimensions (unité extérieure)	800 x 600 x 300 mm
Poids (unité intérieure)	10 kg
Poids (unité extérieure)	30 kg
Type de réfrigérant	R-32
Fonctionnalités supplémentaires	Mode éco, télécommande, filtre à air lavable
Installation	Installation par un professionnel recommandée
Entretien	Nettoyage régulier des filtres, vérification annuelle par un professionnel
Garantie	2 ans
Consommation électrique	1.5 kW
Caractéristiques de sécurité	Protection contre les surcharges, protection contre les courts-circuits

FOIRE AUX QUESTIONS - FWG05AT DAIKIN

Comment régler la température de la climatisation DAIKIN FWG05AT ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton 'Température' et ajustez à l'aide des flèches pour augmenter ou diminuer la température souhaitée.

Pourquoi ma climatisation DAIKIN FWG05AT ne s'allume-t-elle pas ?

Vérifiez d'abord si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas déchargées.

Quel est le niveau sonore de la climatisation DAIKIN FWG05AT ?

Le niveau sonore de l'unité intérieure est de 22 dB(A) en mode silencieux, ce qui en fait un appareil très discret pour un usage domestique.

Comment nettoyer le filtre de ma climatisation DAIKIN FWG05AT ?

Pour nettoyer le filtre, retirez-le de l'unité en suivant les instructions du manuel. Lavez-le à l'eau tiède avec un peu de savon, rincez-le soigneusement et laissez-le sécher complètement avant de le remettre en place.

La climatisation DAIKIN FWG05AT émet-elle une odeur désagréable ?

Une odeur désagréable peut être due à un filtre sale ou un problème de drainage. Nettoyez le filtre et assurez-vous que le tuyau de drainage n'est pas obstrué.

Comment changer le mode de fonctionnement de la climatisation DAIKIN FWG05AT ?

Pour changer le mode de fonctionnement, utilisez la télécommande et appuyez sur le bouton 'Mode'. Vous pourrez choisir entre refroidissement, chauffage, déshumidification et ventilation.

Quel est le délai de refroidissement de la climatisation DAIKIN FWG05AT ?

Le délai de refroidissement dépend de la taille de la pièce, mais en général, l'appareil peut commencer à refroidir efficacement en quelques minutes.

Puis-je utiliser la climatisation DAIKIN FWG05AT en hiver ?

Oui, la DAIKIN FWG05AT peut être utilisée en mode chauffage durant l'hiver. Assurez-vous simplement que la température extérieure ne descend pas en dessous de la limite recommandée pour le fonctionnement.

Comment programmer le minuteur de la climatisation DAIKIN FWG05AT ?

Pour programmer le minuteur, utilisez la télécommande et accédez au menu 'Minuteur'. Suivez les instructions pour définir l'heure de démarrage et d'arrêt souhaitées.

Où trouver le manuel d'utilisation de la climatisation DAIKIN FWG05AT ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger depuis le site officiel de DAIKIN en recherchant le modèle FWG05AT.

MODE D'EMPLOI FWG05AT DAIKIN

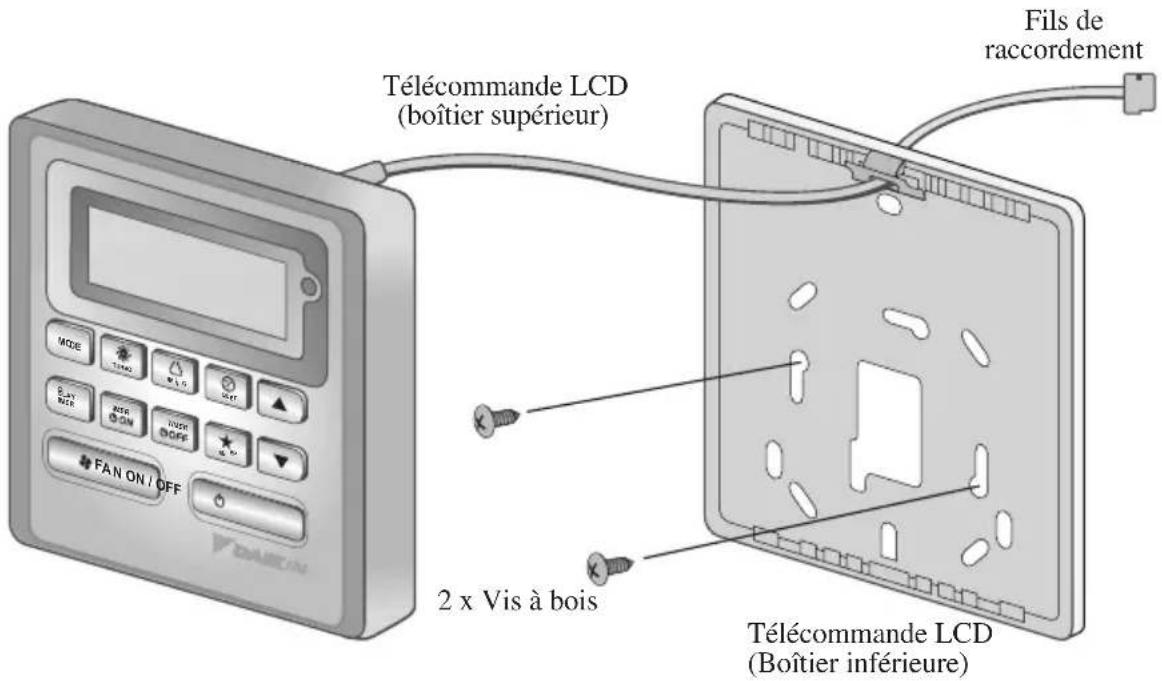

Mode D'emploi Combiné Câblé

1) Type: AAA.R03
2) Quantité: 2 pièces

Instructions d'élimination [Pour l'Union européenne (EU) uniquement]

Les piles fournies avec le contrôleur sont marquées de ce symbole.
Il signifie que les piles doivent être éliminées séparément des ordures ménagères non triées.
Si un symbole chimique est imprimé sous ce symbole, il signifie que la pile contient un métal bourd au-delà d'une certaine concentration.
Symboles chimiques possibles:
■ Pb: plomb (>0,004%)

Les piles usagées doivent être traitées par une usine de traitement spécialisée dans le recyclage. À travers une mise au rebut correcte, vous contribuez à éviter les conséquences potentiellement néfastes pour environnement et la santé humaine. Veuillez contacter votre autorité locale pour plus d'informations.

Batterie

NO	TOUCHE FONCTION
1.	MODE Sélectionnez la commande des modes de fonctionnement(Cool (Froid) / Heat (Chauffage) / Auto / Dry (Sec) / Fan (Ventilation)
2.	TURBO Activez/désactivez la fonction Turbo
3.	SWING Activez/désactivez la commande d'oscillationMaintenir la touche enfoncée pour changer de mode d'oscillation
4.	QUIET Activez/désactivez la fonction Silence
5.	SET TEMP UP Augmentez la température réglée en °C ou en °F
6.	SET TEMP DOWN Réduisez la température réglée en °C ou en °F
7.	SLEEP Activez/désactivez la fonction Sommeil
8.	OFF TIMER Activez/désactivez le mode de réglage MINUTERIE DE MISE EN ARRÊT, événements 1 et 2
9.	ON TIMER Activez/désactivez le mode de réglage MINUTERIE DE MISE EN MARCHE, événements 1 et 2
10.	DELAY TIMER Activer/désactiver la programmation de mise en marche/arrêt
11.	FAN	Sélectionnez la commande des vitesses du ventilateur (Auto / High (Rapide)/ Med (Moyen)/ Low (Lent))
12.	ON/OFF	Appuyez sur la touche On/Off de l’unité pour annuler tous les réglage de la minuterie
13.	MODE DE RÉGLAGE DEL’HORLOGE TEMPS RÉEL (HTR)	Activez/désactivez le mode de réglage de l’horloge temps réel (HTR)

REMARQUE :
Les fonctions turbo et silence ne sont disponibles que sur les modèles sélectionnés.

INSTRUCTIONS D'UTILISATION

1.1 Bouton de MODE

Appuyez sur le bouton MODE pour alterner entre COOL (FROID), HEAT* (CHAUD), AUTO*, DRY* (SEC), FAN (VENTILATION). Vérifiez l'affichage pour voir sur quel mode est réglée l'unité. Les fonctions *HEAT (CHAUD), AUTO et DRY (SEC) ne sont disponibles que pour les modèles sélectionnés.

1.2 Vitesse de ventilation TURBO

Appuyez sur la touche TURBO une fois pour activer la vitesse de ventilation TURBO. Le symbole du turbo s'affiche. Pour désactiver la vitesse de ventilation Turbo et revenir à la vitesse de ventilation précédente, appuyez à nouveau sur la touche Turbo. Si l'utilisateur appuie sur la touche FAN (VENTILATEUR) ou QUIET (SILENCE) ou s'il éteint l'unité, la vitesse turbo est désactivée. Cette vitesse n'est valable qu'en modes COOL (FROID) et HEAT (CHAUD) pour les modèles sélectionnés.

1.3 Oscillation automatique de la ventilation

• Appuyez sur le bouton SWING pour activer la fonction d'oscillation automatique de la ventilation.
• Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING, attendez ensuite que le volet de ventilation souffle dans la direction désirée puis appuyez de nouveau sur le bouton.

Méthode de sélection du mode Swing (dépendant du modèle)

• Appuyez sur le bouton SWING (⚠️) pendant 4 secondes pour entrer dans le mode de réglage du champ. En mode de réglage local, seul le mode d'oscillation SWING MODE (◀) est affiché.
• Appuyez sur le bouton de température ▲ et ▼ pour sélectionner la rotation du SWING MODE (₹) depuis le Mode Swing 1 au Mode Swing 3.
• Les 3 différents modes d'oscillation (SWING MODE) suivants sont disponibles :

Mode d'oscillation 1 Mode d'oscillation 2 Mode d'oscillation 3

Le mode d'oscillation (SWING MODE) ne sera pas activé, sauf si la fonction d'oscillation (SWING) est activée.

L'oscillation est indiquée par le logo :

- Si aucun mode ne change dans les 4 secondes, l'appareil fonctionnera selon le SWING MODE (₹) sélectionné.

1.4 Vitesse de ventilation QUIET (SILENCE)

Appuyez sur la touche QUIET (SILENCE) une fois pour activer la vitesse de ventilation silence. Le symbole QUIET (SILENCE) s'affiche. Pour désactiver la vitesse de ventilation Silence et revenir à la vitesse de ventilation précédente, appuyez à nouveau sur la touche QUIET (SILENCE). Si l'utilisateur appuie sur la touche FAN (VENTILATEUR) ou TURBO ou s'il éteint l'unité, la vitesse silence est désactivée. Cette vitesse n'est valable qu'en modes COOL (FROID) et HEAT (CHAUD) pour les modèles sélectionnés.

1.5 Le Bouton du Réglage de la Température « »ou « » ▼

Appuyez sur la touche de la température et programmez la température de votre choix en appuyant une fois sur « ▲» ou « ▼, la température change par incréments de 1°C ou 1°F. La plage de températures par défaut s'étend de 16°C à 30°C (60°F à 86°F). Lorsque l'option 20 – 30°C est définie, la limite de la plage de température est définie entre 20°C et 30°C (68°F à 86°F). Appuyez simultanément sur les deux touches pour afficher les températures en °C ou en °F. Aucun réglage de température n'est autorisé en mode FAN (VENTILATEUR) (Aucun affichage de température réglée). L'espace est insuffisant pour afficher la température.

1.6 FONCTION SLEEP (SOMMEIL)

Appuyez sur la touche SLEEP (SOMMEIL) pour activer le mode de nuit. La fonction SLEEP (SOMMEIL) n'est pas disponible en mode DRY (SEC) ni en mode FAN (VENTILATEUR).

1.7 « ON TIMER » ou « OFF TIMER »

L'unité est dotée de 2 minuteries d'événements, à savoir Minuterie 1 et Minuterie 2, chacune offrant une minuterie de mise en marche (ON TIMER) et une de mise en arrêt (OFF TIMER). L'action des touches TIMER ON (MINUTERIE DE MISE EN MARCHE) et TIMER OFF (MINUTERIE DE MISE EN ARRET) est illustrée dans le Tableau 1,1.

Tableau 1,1 : Action des touches de minuterie TIMER ON (MINUTERIE DE MISE EN MARCHE) et de TIMER OFF (MINUTERIE DE MISE EN ARRET) et séquence d'événements.

TOUCHE TIMER ON TOUCHE TIMER OFF
Minuterie 1 ON Minuterie 2 ON Minuterie 1 OFF Minuterie 2 OFF
Désactivée Désactivée Désactivée Désactivée
Activée Désactivée Activée Désactivée
Désactivée Activée Désactivée Activée
Activée Activée Activée Activée

Toutes les minuteries sont des minuteries déclenchées par des événements et peuvent être annulées par la touche ON/OFF et la fonction prioritaire.

Fixez les minuteries des événements 1 et 2

Le procédé est le même pour TIMER ON (MINUTERIE DE MISE EN MARCHE) et TIMER OFF (MINUTERIE DE MISE EN ARRET).

1. Maintenez la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pendant 3 secondes pour entrer en mode de réglage de la minuterie.
   (L'icône ON 1 ou OFF 1 clignote)
2. Appuyez sur UP (HAUT) ou DOWN (BAS) pour sélectionner Minuterie 1 ou Minuterie 2 et faire le réglage.
   (Le « 1 » clignotant indique que la Minuterie 1 est actuellement sélectionnée, le « 2 » clignotant indique que la Minuterie 2 est actuellement sélectionnée)
3. Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer. (Le jour clignote ensuite)
4. Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour sélectionner le jour.
5. Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer le jour. (L'heure clignote ensuite)
6. Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer l'heure.
7. Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer l'heure. (Les minutes clignotent ensuite)
8. Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer les minutes.
9. Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer les minutes.

Chaque minuterie (Minuterie 1 ON (MARCHE) ou Minuterie 1 OFF (ARRET) ou Minuterie 2 ON (MARCHE) ou Minuterie 2 OFF (ARRET)) ne sera réglée séparément qu'après les 7 étapes, si aucune touche n'est actionnée pendant 5 secondes au cours du réglage de la minuterie, le mode de réglage sera automatiquement désactivé et aucune modification ne sera effectuée.

Le TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) sera vérifié toutes les 1 minute.

Il est déconseillé de régler le ON TIMER (MINUTERIE DE MISE EN MARCHE) et le OFF TIMER (MINUTERIE DE MISE EN ARRET) sur les mêmes valeurs. Si cela se produit, la minuterie effective sera traitée en priorité, comme indiqué dans le Tableau 1,2.

Exemple :

Réglages ON TMR 2 (MINUTERIE DE MISE EN MARCHE 2) : DAY – TUE, TIMER – 5.00pm

Réglages OFF TMR 1 (MINUTERIE DE MISE EN ARRET 1) : DAY – TUE, TIMER – 5.00pm

Résultat lorsque l'HTR atteint 17h00 le TUE (MAR) :

– si l'unité est en marche, aucune réaction.

- si l'unité est à l'arrêt, elle se met en marche.

Tableau 1,2 : Priorité de minuterie

Priorité Minuterie
1 (La plus élevée) ONTMR2
2 OFFTMR2
3 ONTMR1
4 (La plus faible)	OFFTMR1

Sur réception de rayons IR, la télécommande sans fil IR prend la priorité sur les réglages ON TIMER 2 (MINUTERIE DE MISE EN MARCHE 2) et OFF TIMER 2 (MINUTERIE DE MISE EN ARRET 2).

1.8 Fonction DELAY TIMER

Appuyez sur la touche DELAY TIMER une fois pour activer la fonction de programmation de mise en marche/arrêt pendant 1 heure. Un indicateur « OVERRIDE » s'affiche sur l'écran LCD. Appuyez de nouveau sur la même touche pour augmenter le réglage à 2 heures. Un indicateur « OVERRIDE » s'allumera. Appuyer de nouveau désactivera la fonction de programmation de mise en marche/arrêt. Une fois la programmation de mise en marche/arrêt terminée, la fonction de programmation de mise en marche/arrêt est désactivée et le logo disparaît. Toutes les autres minuteries seront reprises.

1.9 Fonction de vitesse FAN (VENTILATEUR)

La vitesse de ventilation peut être changée en appuyant sur la touche FAN (VENTILATEUR) :

Lent > Moyen > Rapide > Auto >

*La vitesse FAN (VENTILATEUR) n'est pas disponible en mode DRY (SEC).

- Appuyez sur la touche ON/OFF (MARCHE/ARRET), l'écran LCD s'affiche intégralement et l'unité est mise en marche.

Mise en arrêt :

- Appuyez sur la touche ON/OFF (MARCHE/ARRET), l'écran LCD affiche l'horloge temps réel et l'unité est mise à l'arrêt.

1.11 Réglages de mise sous tension

L'unité démarre en conservant le dernier réglage de la carte principale pendant la mise sous tension. Si les dernières informations ne sont pas disponibles, l'unité utilisera les réglages par défaut. Les réglages par défaut sont les suivants :

Unité : Arrêt

Mode : Refroidissement

Vitesse du ventilateur : Élevé

Mode d'oscillation : Standard

Minuteries : Désactiver

Turbo : Désactiver

Silence : Arrêt

Mise en sommeil : Arrêt

Prioritaire : Désactiver

1.12 Affichage de l'horloge temps réel (HTR)

L'HTR est affichée à l'écran lorsque l'unité et en marche ou à l'arrêt, sauf en cas de panne d'électricité ou de code d'erreur.

Définir le réglage de l'HTR

1. Pressez la touche HTR une fois pour activer le mode de réglage HTR. (Le jour clignote)
2. Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour sélectionner le jour.
3. Appuyez à nouveau sur HTR pour confirmer le jour. (L'heure clignote ensuite)
4. Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer l'heure.
5. Appuyez à nouveau sur HTR pour confirmer l'heure. (Les minutes clignotent ensuite)
6. Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer les minutes.
7. Appuyez à nouveau sur HTR pour confirmer les minutes.

L'HTR ne sera réglée séparément qu'après les 7 étapes, si aucune touche n'est actionnée pendant 5 secondes au cours du réglage de la minuterie, le mode de réglage sera automatiquement désactivé et aucune modification ne sera effectuée.

1.13 Verrouillage de touches

La fonction de verrouillage de touches sert à empêcher tout changement de réglage. Maintenez les touches TURBO et QUIET (SILENCE) enfoncées pendant 5 secondes pour activer/désactiver la fonction de verrouillage de touches : « KEYLOCK » (VERROUILLAGE DE TOUCHE) s'affiche/disparaît de l'écran LCD. Dès que la totalité des touches est verrouillée, seules les touches ON/OFF (MARCHE/ARRET), TURBO et QUIET (SILENCE) (pour déverrouiller) peuvent être pressées.

1.14 Batterie de secours

La batterie de secours sert à conserver l'HTR et les réglages de minuterie programmable sur 7 jours quand l'alimentation est coupée, pendant au minimum 1 mois d'affilée pour chaque nouveau jeu de piles installées. Pour les unités sans batterie de secours, le réglage par défaut est de 12:00 le lundi, et la minuterie est effacée au démarrage.

1.15 Indicateur d'erreur

Si une condition anormale est détectée, un code d'erreur s'affiche. Le code d'erreur s'affiche à la place des segments de l'HTR (clignotants), ce qui signifie que dès qu'une erreur survient, l'HTR ne s'affiche pas en plus du code d'erreur. Le format du code d'erreur sera le suivant :

Code d'erreur DX

Description d’erreur
Capteur intérieur ouvert ou faible E1
Capteur à bobine intérieur ouvert E2
Capteur à bobine extérieur ouvert E3
Surcharge du compresseur/Capteur à bobine intérieur faible/Capteur à bobine extérieur faible	E4
Charge de fluide frigorigène à faible/Fuite de gaz/Extérieur anormale E5
Erreur de pompe à eau E6
Capteur à bobine extérieur existant (modèle MS) E7
Erreur matérielle (Broche de commutation discrète faible) E8
Erreur de retour du ventilateur de l’unité intérieure E9
Erreur EEPROM EE

Code d'erreur CW

Description d’erreur
Capteur intérieur ouvert ou faible E1
Capteur de la conduite d’eau ouvert ou en court-circuit E2
Température de la conduite d’eau faible	E4
Température de la conduite d’eau mauvaise/erronée	E5
Erreur de la pompe à eau	E6
Erreur matérielle (Broche de commutation discrète faible)	E8
Erreur de retour du ventilateur de l’unité intérieure	E9

Fau daignostics (pour modèle à inverseur seulement)

S'il y a une anomalie détectée, le contrôleur câblé SLM9 va clignoter le code d'erreur

CODE D'ERREUR	SIGNIFICATION
00	NORMAL
A1	ERREUR PCB DANS LA SECTION INTÉRIEURE
A3	ANOMALIE DE LA POMPE DE VIDANGE
A5	ANTIGEL (REFROIDISSEMENT) / ÉCHANGEUR DE CHALEUR DE SURCHAUFFE(CHAUFFAGE)
A6	ANOMALIE SUR LE VENTILATEUR D'INTÉRIEUR
AH	ANOMALIE DU FILTRE À AIR ÉLECTRIQUE
C4	THERMISTOR DE L'ÉCHANGEUR THERMIQUE INTÉRIEUR (1) EN COURT-CIRCUIT/OUVERT
C5	THERMISTOR DE L'ÉCHANGEUR THERMIQUE INTÉRIEUR (2) EN COURT-CIRCUIT/OUVERT
C7	ERREUR DE L'INTERRUPTEUR DE LIMITE D'AILETTE
C9	COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE PIÈCE INTÉRIEURE
E1 ERREUR DE CARTE EXTÉRIEURE
E3 PROTECTION HAUTE PRESSION
E4 PROTECTION BASSE PRESSION
E5 VERROU DU MOTEUR DU COMPRESSEUR /COMPRESSEUR SURCHARGÉ
E6 ERREUR DE DÉMARRAGE DU COMPRESSEUR
E7 VERROU DU MOTEUR DE VENTILATEUR CC EXTÉRIEUR
E8 SURINTENSITÉ D'ENTRÉE CA
E9 ERREUR EXV
EA ERREUR DE VANNE À 4 VOIES
F3 TUYAUTERIE DE VIDANGE DE SURCHAUFFE
F6 ÉCHANGEUR DE CHALEUR DE SURCHAUFFE
HO ERREUR DU SYSTÈME DE CAPTEUR DU COMPRESSEUR
H3 ERREUR DE L'INTERRUPTEUR HAUTE PRESSION
H6 ERREUR DE DÉTECTION DE L'ALIMENTATION DU COMPRESSEUR
H7 SURCHARGE/SURINTENSITÉ DU MOTEUR DU VENTILATEUR/ANOMALIE DU CAPTEUR
H8 ERREUR DU CAPTEUR DE COURANT CA
H9 THERMISTANCE À AIR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J1 ERREUR DU CAPTEUR DE PRESSION
J3	THERMISTANCE DE LA TUYAUTERIE DE VIDANGE DU COMPRESSEUR EN COURT-CIRCUIT/OUVERTE/MAL POSITIONNÉE
J5 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DU TUYAU D'ASPIRATION
J6 THERMISTANCE D'ÉCHANGEUR DE CHALEUR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J7	COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE L'ÉCHANGEUR THERMIQUE DE SOUS- REFROIDISSEMENT
J8 THERMISTANCE DE LA TUYAUTERIE DU LIQUIDE EN COURT-CIRCUIT/OUVERTE
J9 THERMISTANCE DE LA TUYAUTERIE DE GAZ EN COURT-CIRCUIT/OUVERTE
L1 ERREUR PCB EXTÉRIEURE DE L'INVERSEUR
L3 BOÎTIER DE COMMANDE EXTÉRIEUR DE SURCHAUFFE
L4 DISSIPATEUR THERMIQUE DE SURCHAUFFE
L5 ERREUR IPM /ERREUR IGBT
L8 SURINTENSITÉ DU COMPRESSEUR DE L'INVERSEUR
L9 PRÉVENTION DE SURINTENSITÉ DU COMPRESSEUR
LC	ERREUR DE COMMUNICATION (PCB DE LA COMMANDE EXTÉRIEURE ET PCB DE L'INVERSEUR)
P1 PHASE OUVERTE OU DÉSÉQUILIBRE DE TENSION
P4 THERMISTANCE DE DISSIPATEUR DE CHALEUR EN COURT-CIRCUIT/OUVERT
PJ ERREUR DE RÉGLAGE DE LA CAPACITÉ
U0 INSUFFISANCE DE GAZ
U2 TENSION CC HORS PLAGE
U4 ERREUR DE COMMUNICATION
U7 ERREUR DE COMMUNICATION (CARTE DE COMMANDE ET CARTE IPM)
UA ERREUR D'INSTALLATION
UF	MAUVAISE CORRESPONDANCE DANS L'INSTALLATION DU CÂBLAGE ET DE LA TUYAUTERIE/MAUVAIS CÂBLAGE/INSUFFISANCE EN GAZ
UH ANTIGEL (AUTRES PIÈCES)

2.0 RÉGLAGE MATÉRIEL

L'unité bénéficie de 2 fonctions de cavaliers pour contrôler le fonctionnement du tableau.

Tableau 2,0 : Récapitulatif des réglages matériels

OPTION Avec cavalier Sans cavalier
Régler plage de temp.	Régler plage de temp. de 20°C à 30°C	Régler plage de temp. de 16°C à 30°C (Valeur par défaut)
TURBO_QUIET	Désactiver le turbo et la vitesse de ventilation silence (Valeur par défaut)	Activer le turbo et la vitesse de ventilation silence

* Seulement applicable au modèle avec fonctions Turbo ou Silence intégrées.

3.0 INSTALLATION

3.1 Accessoires

Les accessoires suivants sont compris avec ce manuel. S'il manque des éléments, veuillez contacter votre concessionnaire immédiatement.

1. Télécommande
2. Vis à bois (2 vis) & Vis de l'unité (2 vis)
3. Manuel d'utilisation
4. Pile

3.2 Guide Détaillé

I. Ouvrez d'abord l'attache du dessus du contrôleur puis l'attache du bas. Retirez l'enveloppe supérieure du contrôleur de l'enveloppe inférieure.
II. Fixez l'enveloppe inférieure sur le mur avec les 2 vis fournies. Insérez ensuite le fil de connexion à travers la fente sur la partie centrale supérieure de l'enveloppe, comme dans l'illustration.
III. Réinsérez d'abord l'attache du bas puis clisez la partie supérieure pour fermer.

Télécommande LCD (boîtier supérieur) Fils de raccordement 2 x Vis à bois Télécommande LCD (Boîtier inférieure)

LE MÉMO
