MANUAL DE USUARIO FWG05AT DAIKIN

Manual De Instrucciones Auricular Inalámbrico

1) Tipo: AAA.R03
2) Canidad: 2 piezas

Requisitos para la eliminación (En el caso de la Unión Europea (EU))

DAIKIN FWG05AT - Requisitos para la eliminación (En el caso de la Unión Europea (EU)) - 1

Las baterías suministradas con el controlador están marcadas con este símbolo. Esto significa que las baterías no se deben mezclar con los desechos del hogar no clasificados.

Si un símbolo químico está imprese abajo del símbolo, este símbolo químico significa que la batería contiene un metal pesado sobre una cierta concentración.

Estos son los posibles símbelos químicos
■ Pb: plome (>0,004%)

Las baterías gastadas deben ser tratadas en una instalación de tratamiento especializada para volver a usadas. Al asegurar la eliminación correcta de estas baterías, ayudará a evitar consocuencias negativas potenciales para el ambiente y la salud humana. Comuníquese con su autoridad local para obtener más información.

Батарея

BRC51A61/62 Indicación Del Regulador
DAIKIN FWG05AT - Батарея - 1

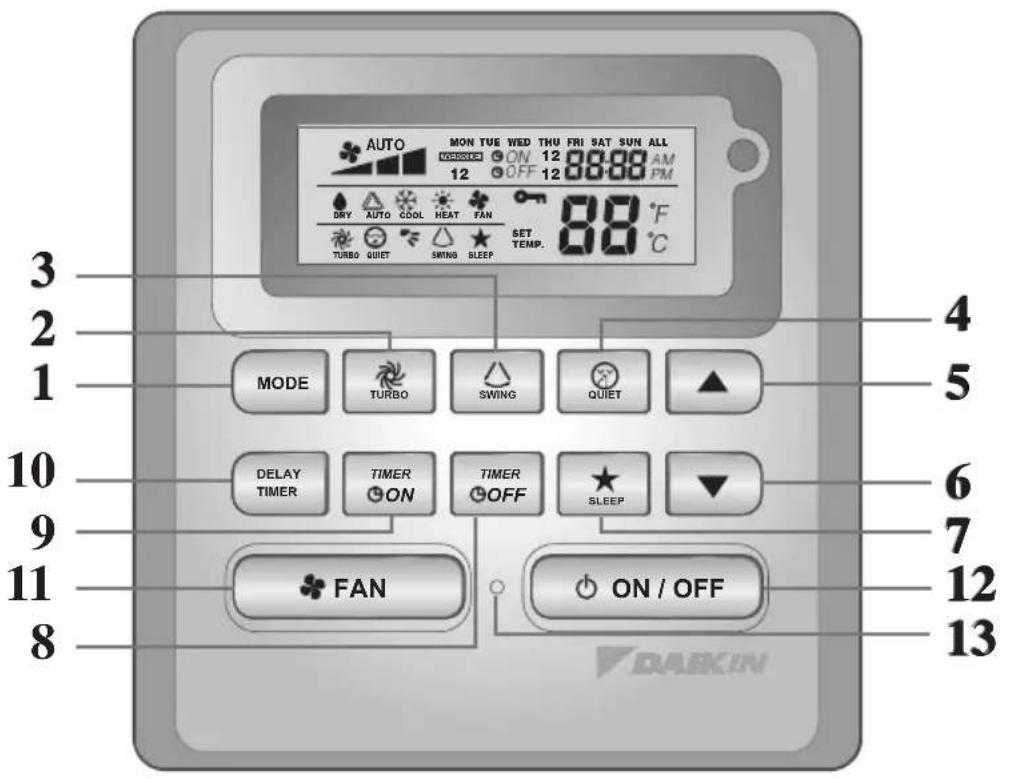

text_image AUTO MON TUE WED THU FRI SAT SUN ALL 12 ON 12 88:88 AM 12 OFF 12 PM DRY AUTO COOL HEAT FAN SET TURBO QUIET SWING SLEEP 88 °C SET TEMP. 4 5 6 7 12 13 3 2 1 10 9 11 8 MODE TURBO SWING QUIET ▲ DELAY TIMER TIMER ON TIMER OFF SLEEP ▼ FAN ON / OFF BARKIN
NOTECLA FUNCIÓN
1.MODE Selecciona el control de Modos de funcionamiento (Cool (Frio) / Heat (Calor) / Auto / Dry (seco) /Fan (ventilacion))
2.TURBO Activa/desactiva la función Turbo
3.SWING Activa/desactiva el control de inclinaciónSostenga la tecla para cambiar el Modo swing
4.QUIET Activa/desactiva la función Silencio
5.SET TEMP UP Aumenta la temperatura seleccionada en °C o °F
6.SET TEMP DOWN Reduce la temperatura seleccionada en °C o °F
7.SLEEP Activa/desactiva la función de apagado automático
8.OFF TIMER Activa/desactiva el modo de ajuste de Event 1 y 2 de OFF TIMER
9.ON TIMER Activa/desactiva el modo de ajuste de Event 1 y 2 de ON TIMER
10.DELAY TIMER Activa/desactiva temporizador de retardo
11.FANSelección el control de velocidad del ventilador (Auto / High (Alto) / Med (Medio) / Low (Bajo))
12.ON/OFFEnciende/apaga la unida cancelando todos los ajustes del temporizador
13.RELOJ DE TIEMPO REAL (RTC)Activa/desactiva el modo de selección de Reloj de tiempo real (RTC)

NOTA:
La función Turbo y Silencio son solo para los modelos seleccionados.

INSTRUCCIONES DE OPERACIÓN

1.1 Botón MODE

Pulse el botón MODE para cambiar la operación de COOL (FRIO), HEAT* (CALOR), AUTO*, DRY* (SECO), FAN (VENTILACIÓN). Compruebe el indicador para ver en que modo el control está ajustado. *HEAT (CALOR), AUTO y DRY (SECO) están disponibles solo para los modelos seleccionados.

1.2 Velocidad de ventilador TURBO

Pulse la tecla TURBO una vez para activar la velocidad de ventilación Turbo. Se mostrará un símbolo Turbo. Para deshabilitar la velocidad de ventilación Turbo y volver a la anterior velocidad de ventilación, pulse de nuevo la tecla Turbo. Si el usuario presiona el botón FAN (VENTILACIÓN) o el botón QUIET o apaga la unidad, la velocidad turbo se deshabilitará. Esta velocidad es solo válida durante el modo COOL (FRIO) y HEAT (CALOR) para los modelos seleccionados.

1.3 Oscilación de aire automática

  • Presione el botón SWING para activar la función de oscilación automática de aire.
  • Para distribuir el aire en una dirección específica, presione el botón SWING △ y espere hasta que la paleta se mueva a la dirección deseada y presione de nuevo el botón.

Método de selección del modo de oscilación (depende del modelo)

  • Pulse el botón SWING (☐) durante 4 segundos para entrar en el modo de configuración de campo. Durante el modo de configuración de campo, sólo mostrará el MODO SWING (✗)
  • Pulse el botón▲ y ▼ para seleccionar la rotación del MODOS SWING (◀) desde el Modo de Oscilación 1 al Modo de Oscilación 3.
  • Hay 3 MODOS SWING diferentes, que son:

DAIKIN FWG05AT - Método de selección del modo de oscilación (depende del modelo) - 1

DAIKIN FWG05AT - Método de selección del modo de oscilación (depende del modelo) - 2

DAIKIN FWG05AT - Método de selección del modo de oscilación (depende del modelo) - 3

Modo swing 1 Modo swing 2 Modo swing 3

El MODO SWING no se activará a menos que SWING esté activado.

SWING está indicado por el logo:

- Si no se cambia el modo durante 4 segundos, el aparato funcionará de acuerdo con el MODOS SWING (seleccionado.

1.4 Velocidad de ventilación QUIET

Pulse la tecla QUIET una vez para activar la velocidad de ventilación Quiet. Se mostrará un símbolo QUIET. Para deshabilitar la velocidad de ventilación Quiet y volver a la anterior velocidad de ventilación, pulse de nuevo la tecla QUIET. Si el usuario presiona el botón FAN o el botón TURBO o apaga la unidad, la velocidad quiet se deshabilitará. Esta velocidad es solo válida durante el modo COOL (FRIO) y HEAT (CALOR) para los modelos seleccionados.

1.5 Botón de Ajuste de la Temperatura “”▲“” ▼

Presione el botón temperatura y ajuste la temperatura de su elección presionando el botón “▲” o “▼” una vez, la temperatura cambia 1°C o 1°F. El alcance del ajuste por defecto está entre 16°C a 30°C (60°F a 80°F). Cuando se ajusta la opción 20 - 30°C, el límite de alcance se establece de 20°C a 30°C (68°F a 86°F). Presionar ambas teclas simultáneamente cambiará el ajuste de temperatura entre °C y °F. No se permite ningún ajuste de temperatura durante el modo FAN (No se muestra ajuste de temperatura). No hay muestra de temperatura de la habitación.

1.6 Función SLEEP

Presione el botón SLEEP para activar el modo sleep. La función SLEEP no está disponible en modos DRY (SECO) y FAN (VENTILACIÓN).

1.7 “ON TIMER” y “OFF TIMER”

La unidad tiene 2 temporizadores de evento, es decir Temporizador 1 y Temporizador 2, cada evento tiene un ON TIMER y un OFF TIMER. La actividad de presión de tecla para Timer ON y Timer OFF se muestra en la Tabla 1,1

Tabla 1,1 : Presión de tecla Timer ON y Timer OFF y secuencia de evento.

TECLA TIMER ON TECLA TIMER OFF
ON Temporizador 1ON Temporizador 2OFF Temporizador 1OFF Temporizador 2
Desactivado DesactivadoDesactivado Desactivado Desactivado
Activado DesactivadoActivado Activado Desactivado
Desactivado ActivadoDesactivado Activado Activado
Activado ActivadoActivado Activado Activado

Todos los temporizadores disparan los sucesos y pueden anularse con el botón ON/OFF y la función de cancelación.

Ajuste de los temporizadores Event 1 y Event 2

El proceso para Temporizador ON y Temporizador OFF es el mismo.

  1. Presione y sostenga la tecla Temporizador ON/OFF durante 3 segundos para ir al modo de ajuste del reloj.
    (El Icono ON 1 o OFF 1 parpadeará)
  2. Pulse UP o DOWN para seleccionar Temporizador 1 o Temporizador 2 a ajustar.
    ('1' parpadeo indica que Temporizador 1 está seleccionado actualmente, '2' parpadeo indica que Temporizador 2 está seleccionado actualmente)
  3. Pulse la tecla Temporizador ON/OFF de nuevo para confirmar. (A continuación parpadeará Día)
  4. Pulse UP o DOWN para seleccionar el día.
  5. Pulse la tecla Temporizador ON/OFF de nuevo para confirmar el día. (A continuación parpadeará Hora)
  6. Pulse UP o DOWN para cambiar la hora.
  7. Pulse la tecla Temporizador ON/OFF de nuevo para confirmar la hora. (A continuación parpadearán los minutos)
  8. Pulse UP o DOWN para cambiar los minutos.
  9. Pulse la tecla Temporizador ON/OFF de nuevo para confirmar los minutos.

Cada temporizador (Temporizador 1 ON o Temporizador 1 OFF o Temporizador 2 ON o Temporizador 2 OFF) solo se ajustará por separado después de 7 pasos, si no se utiliza la tecla durante 5 segundos durante el ajuste del temporizador, sale automáticamente el modo de ajuste y no se hará ningún cambio.

Se verificará el temporizador ON/OFF cada 1 minuto.

No es recomendable ajustar el ON TIMER y OFF TIMER para tener los mismos valores. Si ocurre esto, el temporizador efectivo se tratará con prioridad como se indica en la Tabla 1,2.

Ejemplo:

ON TMR 2 ajustes: DÍA – TUE (MAR), TIMER (TEMPORIZADOR) – 5.00pm

OFF TMR 1 ajustes: DÍA – TUE (MAR), TIMER (TEMPORIZADOR) – 5.00pm

Resultado cuando RTC alcanza 5.00pm el MAR:

  • cuando la unidad está conectada, no hay respuesta.
  • cuando la unidad está desconectada, la unidad se disparará a conectado.

Tabla 1,2 : Prioridad de temporizador

Prioridad Temporizador
1 (La más alta)ONTMR2
2 OFFTMR2
3 ONTMR1
4 (La más baja)OFFTMR1

Sobre la recepción IR, el mando a distancia inalámbrico IR anulará los ajustes de ON TIMER 2 y OFF TIMER 2.

1.8 Función DELAY TIMER

Presione la tecla DELAY TIMER una vez y se activará la función de temporizador de retardo durante 1 hora. Se mostrará un indicador “OVERRIDE” en el LCD. Pulse la misma tecla de nuevo y la selección aumentará a 2 horas. Se mostrará un indicador “OVERRIDE”. Si vuelve a pulsar se desactivará la función de temporizador de retardo. Después de que se complete el temporizador de retardo, la función de temporizador de retardo se desactiva y el logo está en OFF. Se reanudarán el resto de temporizadores.

1.9 Función FAN Speed

Se puede cambiar la velocidad del ventilador presionando la tecla FAN:

Bajo > Medio > Alto > Auto >

*La velocidad del FAN no está disponible en modo DRY.

1.10 Botón ON/OFF

Operación de puesta en marcha:

- Presione el botón ON/OFF, el LCD mostrará la pantalla completa y la unidad se encenderá.

Operación de parada:

- Presione el botón ON/OFF, el LCD mostrará el reloj de tiempo real y la unidad se apagará.

1.11 Ajustes de encendido

La unidad se encenderá con el ajuste del último estado del cuadro principal durante el encendido. Si la información del último estado no está disponible, la unidad utilizará los ajustes por defecto. Los ajustes por defecto son como se indica abajo:

Unidad: Apagado

Modo: Frío

Velocidad de ventilador: Alta

Modo swing: Estándar

Temporizadores: Deshabilitar

Turbo: Deshabilitar

Silencio: Apagado

Dormir: Apagado

Anulación: Deshabilitar

1.12 Pantalla de Reloj de tiempo real (RTC)

Se muestra RTC en la pantalla durante la unidad ON u OFF excepto para fallo de energía o código de error.

Establecer ajuste RTC

  1. Presione la tecla RTC una vez para activar el modo de selección de RTC. (Parpadeará el Día)
  2. Pulse UP o DOWN para seleccionar el día.
  3. Presione RTC de nuevo para confirmar el día. (A continuación parpadeará Hora)
  4. Pulse UP o DOWN para cambiar la hora.
  5. Presione RTC de nuevo para confirmar la hora. (A continuación parpadearán los minutos)
  6. Pulse UP o DOWN para cambiar los minutos.
  7. Presione RTC de nuevo para confirmar los minutos.

El RTC solo estará ajustado después de 7 pasos, si no se no se utiliza ninguna tecla durante 5 segundos durante el ajuste RTC, saldrá automáticamente del modo de ajuste, y no se realizará ningún cambio al ajuste.

1.13 Bloqueo de teclas

Esta función de bloqueo evita cualquier cambio en los ajustes. Presionar y sostener las teclas TURBO y QUIET durante 5 segundos activará/desactivará la función de bloqueo de tecla; aparecerá/desaparecerá “KEYLOCK” en el LCD. Una vez bloqueadas las teclas, sólo se podrán pulsar las teclas ON/OFF, TURBO y QUITE (para desbloquear).

1.14 Reserva de batería

La reserva de batería se utiliza para retener los valores del RTC y los ajustes del temporizador programable de siete días durante cortes de alimentación eléctrica durante un mínimo de 1 mes seguido para cada nuevo conjunto de pilas instaladas. Para las unidades sin reserva de batería, los ajustes por defecto serán 12:00 am el lunes y se borrará el temporizador durante el encendido.

1.15 Indicador de error

Si se detecta cualquier condición anormal, se mostrará un código de error. El código de error se muestra utilizando segmentos de RTC (parpadeando), lo que quiere decir que cada vez que haya un error, no se mostrará RTC en lugar del código de error. El formato para el código de error será el siguiente:

Código de error DX

Descripción de error
El sensor de habitación abierto o corto E1
Sensor de bobina de interior abierto E2
Sensor de bobina de interior abierto E3
Sobrecarga de compresor/Sensor de bobina de interior corto/Sensor de bobina de exterior cortoE4
Baja carga de refrigerante/Escape de gas/Exterior anormal E5
Falla de bomba de agua E6
Aparece el sensor de bobina exterior (Modelo MS) E7
Error de hardware (interruptor de clavija de tacto corto) E8
Error de respuesta del ventilador interior E9
Error EEPROM EE

Código de error CW

Descripción de error
El sensor de habitación abierto o corto E1
Sensor de agua de la tubería abierto o corto E2
Fallo de temperatura de tubería de agua E4
Temperatura de tubería de agua mala/defectuosa E5
Error de bomba de aguaE6
Error de hardware (interruptor de clavija de tacto corto)E8
Error de respuesta del ventilador interiorE9

Diagnosis de Falla (sólo para el tipo invertido)

Si se detecta alguna condición anormal, el controlador cableado SLM9 parpadeará el código de error.

CÓDIGO DE ERRORSIGNIFICADO
00NORMAL
A1ERROR EN PCB DE INTERIOR
A3ANORMALIDAD EN BOMBA DE DRENAJE
A5ANTICONGELACIÓN (FRÍO)/SOBRECALENTAMIENTO DEL INTERCAMBIADOR DE CALOR (CALOR)
A6ANORMALIDAD EN MOTOR DE VENTILADOR INTERIOR
AHANORMALIDAD DEL LIMPIADOR DE AIRE ELÉCTRICO
C4TERMISTOR DEL INTERCAMBIADOR DE CALOR (1) INTERIOR EN CORTO/ABIERTO
C5TERMISTOR DEL INTERCAMBIADOR DE CALOR (2) INTERIOR EN CORTO/ABIERTO
C7ERROR DEL INTERRUPTOR DE LÍMITE DE REJILLA
C9TERMISTOR HABITACIÓN EN CORTO/ABIERTO
E1 ERROR DE PCB EXTERIOR
E3 PROTECCIÓN DE ALTA PRESIÓN
E4 PROTECCIÓN DE BAJA PRESIÓN
E5 BLOQUEO DEL MOTOR DEL COMPRESOR/COMPRESOR SOBRECARGADO
E6 ERROR DE ARRANQUE DEL COMPRESOR
E7 MOTOR VENTILADOR CC EXTERIOR TRABADO
E8 SOBRECORRIENTE EN ENTRADA DE CA
E9 ERROR EXV
EA ERROR EN VÁLVULA DE 4 VIAS
F3 SOBRECALENTAMIENTO TUBERÍA DE DESCARGA
F6 SOBRECALENTAMIENTO DEL INTERCAMBIADOR DE CALOR
HO ERROR DEL SISTEMA DEL SENSOR DEL COMPRESOR
H3 ERROR DEL INTERRUPTOR DE ALTA PRESIÓN
H6 ERROR DE DETECCIÓN DE RESPUESTA DEL COMPRESOR
H7MOTOR DEL VENTILADOR SOBRECARGADO/SOBRETENSIÓN/ANORMALIDAD DEL SENSOR
H8 ERROR EN SENSOR DE CORRIENTE ALTERNA
H9 TERMISTOR DE AIRE EXTERIOR EN CORTO/ABIERTO
J1 ERROR DEL SENSOR DE PRESIÓN
J3TUBERÍA DESCARGA DEL COMPRESOR EN CORTO/ABIERTO/MAL COLOCADO
J5 TERMISTOR DEL TUBO DE SUCCIÓN EN CORTO/ABIERTO
J6TERMISTOR DEL INTERCAMBIADOR DE CALOR EXTERNO EN CORTO/ABIERTO
J7TERMISTOR DEL INTERCAMBIADOR DE CALOR DE SUBREFRIGERACIÓN EN CORTO/ABIERTO
J8 TERMISTOR DEL TUBO DE LÍQUIDO EN CORTO/ABIERTO
J9 TERMISTOR DEL TUBO DE GAS EN CORTO/ABIERTO
L1 ERROR DE PCB EXTERIOR DEL INVERSOR
L3 SOBRECALENTAMIENTO DE LA CAJA DE CONTROL EXTERIOR
L4 SOBRECALENTAMIENTO DEL DISIPADOR TÉRMICO
L5 ERROR DE IPM/ERROR DE IGBT
L8 SOBRETENSIÓN DEL COMPRESOR INVERSOR
L9 PREVENCIÓN DE SOBRETENSIÓN DEL COMPRESOR
LCERROR DE COMUNICACIÓN (PCB DE CONTROL EXTERIOR Y PCB INVERSOR)
P1 FASE ABIERTA O DESEQUILIBRIO DE TENSIÓN
P4 TERMISTOR DEL DISIPADOR TÉRMICO EN CORTO/ABIERTO
PJ ERROR DE CONFIGURACIÓN DE CAPACIDAD
U0 GAS INSUFICIENTE
U2 TENSIÓN DE CC FUERA DE RANGO
U4 ERROR DE COMUNICACIÓN
U7 ERROR DE COMUNICACIÓN (PCB DE CONTROL EXTERIOR Y PCB IPM)
UA ERROR DE INSTALACIÓN
UFDISCORDANCIA DE INSTALACIÓN DE TUBERÍA Y CABLEADO/CABLEADO INCORRECTO/ GAS INSUFICIENTE
UH ANTICONGELACIÓN (OTRAS HABITACIONES)

2.0 AJUSTE DE HARDWARE

La unidad tiene 2 puentes para controlar la función de la placa.

Tabla 2,0 : Resumen de ajustes de hardware

OPCIÓN Conpuente Sin puente
Establecer rango de temperaturaEstablecer rango de temperatura de 20^ - 30^ Establecer rango de temperatura de 16^ - 30^ (Por defecto)
TURBO_QUIETDeshabilitar velocidad de ventilador turbo y silencio(Por defecto)Habilitar velocidad de ventilador turbo y silencio

* Solo aplicable al modelo con funciones Turbo o Silencio.

3.0 INSTALACIÓN

3.1 Accesorios

Los siguientes accesorios están incluidos junto con este manual. Si falta alguna pieza, contacte a su distribuidor inmediatamente.

  1. Control remoto
  2. Tornillo de madera (2 piezas) & Tornillo de máquina (2 piezas)
  3. Manual de Instrucciones
  4. Batería

3.2 Guía Paso a Paso

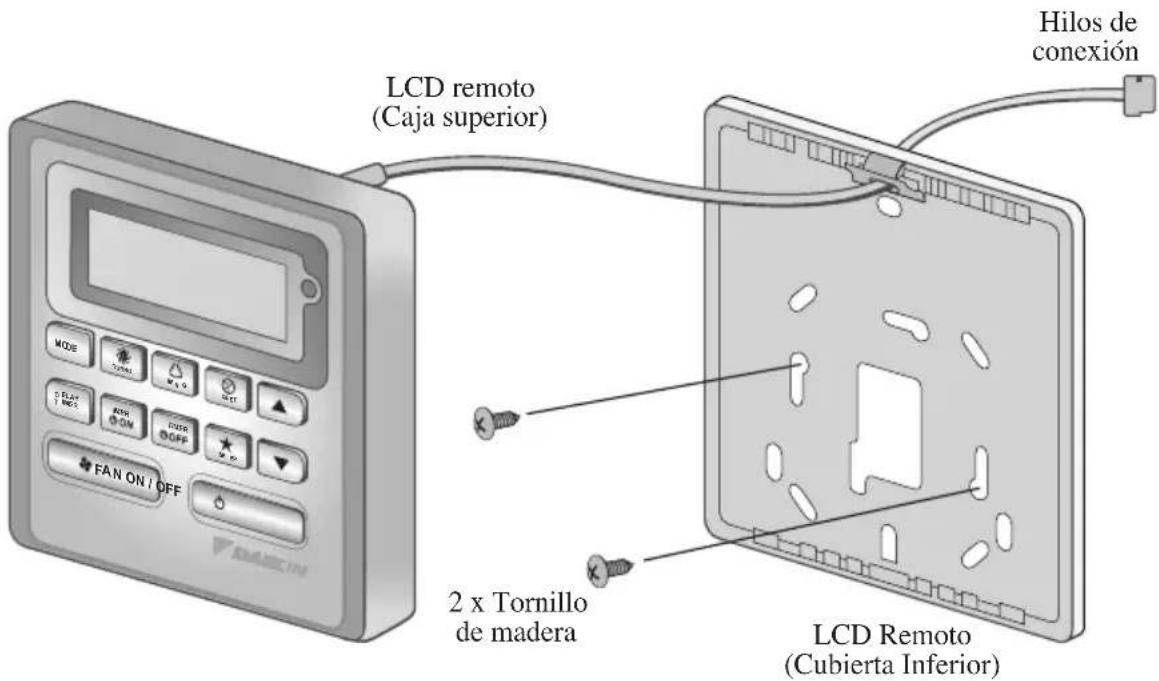

I. Primero abra el gancho en la parte alta del controlador seguido del gancho inferior. Extraiga la cubierta superior del controlador de la cubierta inferior.
II. Fije la cubierta inferior a la pared con los dos tornillos provistos. A continuación introduzca el cable de conexión a través de la ranura en la cubierta central superior tal y como se muestra.
III. Vuelva a insertar el gancho inferior primero y a continuación encaje el cierre de la parte superior.

DAIKIN FWG05AT - Guía Paso a Paso - 1

text_image LCD remoto (Caja superior) Hilos de conexión 2 x Tornillo de madera LCD Remoto (Cubierta Inferior)

EL MEMORÁNDUM

Asistente de manual
Impulsado por Anthropic
Esperando tu mensaje
Información del producto

Marca : DAIKIN

Modelo : FWG05AT

Categoría : Aire acondicionado
