MODE D'EMPLOI SHR-6160 SAMSUNG

Magnétoscope numérique 8/16 canaux

Manuel d'utilisation

imaginez les possibilités

Merci d'avoir choisi un produit Samsung.

Pour avoir accès à d'avantage de services,

veuillez enregistrer votre produit sur le site

www.samsungsecurity.com

CARACTÉRISTIQUES

Le magnétoscope numérique (DVR) utilise l'encodage vidéo MPEG-4 pour les données d'entrée caméra de 8 ou 16 canaux et l'encodage audio G.723 pour les données d'entrée son de 4 canaux et prend en charge l'enregistrement simultané des données sur disque dur en vue de leur lecture.

En outre, il gère la connectivité réseau et autorise le contrôle à distance des données depuis un ordinateur distant via le transfert des données vidéo et audio.

• Interface utilisateur commode
- Connecteurs d'entrée composite 8/16 canaux
- Prise en charge des formats d'enregistrement CIF(S)/Half D1(M)/Full D1(L)
- Avec le codec spécifi que au réseau, le transfert réseau est activé indépendamment des conditions de l'enregistrement
- Processeur de désentrelacement pour une meilleure qualité d'image
- Affi chage des informations et de l'état du disque dur à l'aide de HDD SMART
- Format CIF(S) (NTSC : 352*240, PAL : 352*288) Vitesse d'enregistrement 240(NTSC)/200(PAL) IPS (SHR-6163/6164)
- Format CIF(S) (NTSC : 352*240, PAL : 352*288) Vitesse d'enregistrement 120(NTSC)/100(PAL) IPS (SHR-6080/6082/6160/6162)
- Boucle de 8/16 canaux par connecteur vidéo
- Fonction d'écrasement du disque dur
- Sauvegarde de disque dur de grande capacité via le câble USB 2.0 haute vitesse
- Fonction de sauvegarde sur une mémoire fl ash USB 2.0 et un graveur CD/DVD externe (Pas de graveur DVD interne sur les modèles SHR-6080/6160/6163)
- Enregistrement et lecture en simultané des données vidéo de 8/16 canaux
- Divers modes de recherche disponibles (Rech par Heure, Recherche par Événement, Recherche par Sauvegarde, Rech POS et Recherche par Mouvement)
- Divers modes d'enregistrement disponibles (par Intervalle de temps, Événement et Enregistrement programmé)
- Connexion disque dur étendue (USB 2.0)
- Interface d'alarme (Entrée : 8/16, Sortie : 4, Réinitialisation: 1)
- Fonction de contrôle à distance via Windows Network Viewer (visionneur NET-i Pro/Web)

Lisez attentivement ces instructions d'utilisation avant d'utiliser l'appareil.

Conformez-vous à toutes les consignes de sécurité listées ci-dessous.

Conservez ces instructions d'utilisation en vue d'une consultation ultérieure.

1) Lisez les instructions.
2) Conservez les instructions.
3) Tenez compte de tous les avertissements.
4) Suivez toutes les instructions.
5) N'utilisez jamais cet appareil à proximité de l'eau.
6) Nettoyez uniquement avec un chiffon sec.

7) N'obstruez aucun orifi ce de ventilation, installez l'appareil conformément aux instructions du fabricant.

8) Ne l'installez pas à proximité d'une source de chaleur telle que des radiateurs, des registres de chaleur, des fours ou d'autres appareils (y compris des amplifi cateurs) produisant de la chaleur.

9) Ne démontez pas le dispositif de sécurité de la prise de terre ou de la prise polarisée. Les fi ches polarisées disposent de deux broches, dont l'une est plus large que l'autre. En revanche, les prises de terre comportent deux fi ches ainsi qu'une broche de mise à la terre. Dans les deux cas, la broche large et la troisième broche garantissent votre sécurité. Si la fi che fournie ne s'adapte pas sur votre prise murale, renseignez-vous auprès d'un électricien pour remplacer cette dernière.

10) Protégez le cordon d'alimentation afi n d'éviter qu'il ne soit piétiné ou pincé, tout particulièrement au niveau des fi ches, des prises et au point où il sort de l'appareil.

11) Utilisez uniquement des accessoires spécifi és par le fabricant.

12) Utilisez uniquement un chariot, un socle, un trépied, une console ou une table spécifiée par le fabricant ou vendue avec l'appareil. En cas d'utilisation d'un chariot, déplacez l'ensemble chariot/appareil avec précaution afi n d'éviter toute blessure due à un basculement de cet ensemble.

13) Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.

14) Confi ez l'ensemble des réparations au personnel qualifié. Une réparation est nécessaire en cas de dommage subi par l'appareil, quel qu'il soit : cordon d'alimentation ou fi che endommagée, projection de liquide ou chute d'objets sur l'appareil, exposition à la pluie ou à l'humidité, dysfonctionnement, chute.

AVANT LE DÉMARRAGE

Ce manuel de l'utilisateur vous fournit les instructions relatives à l'utilisation de ce graveur numérique (DVR) : brève introduction, noms des pièces, fonctions, connexion aux autres équipements, confi guration du menu etc.

Gardez à l'esprit les mises en garde suivantes :

• SEC est propriétaire des droits d'auteurs de ce manuel.
• Il ne peut être reproduit sans le consentement écrit de SEC.
• Nous ne pouvons être tenus pour responsables des pertes relatives à ce produit, suite à l'utilisation d'un produit non conforme ou au non respect des instructions mentionnées dans ce manuel.
• Si vous désirez ouvrir le boîtier de votre système pour vérifi er les problèmes, veuillez consulter le technicien du point de vente où vous avez acheté le produit.
• Vous pouvez télécharger les codes source libre sur le site internet suivant : www.samsungsecurity.com
• Avant d'installer un disque dur supplémentaire ou de connecter un périphérique de stockage externe (mémoire USB ou disque dur USB) à ce magnétoscope numérique, vérifi ez la compatibilité des différents éléments. Consultez votre fournisseur pour obtenir la liste des compatibilités.

Attention

Pile

Mettre un mauvais type de pile dans votre produit peut causer une explosion. Vous devez donc utiliser le même type que celle actuellement utilisée avec le produit.

Veuillez trouver ci-dessous les caractéristiques de la pile à utiliser.

• Tension normale : 3V
• Capacité normale : 170mAh
• Charge standard continue : 0,2mA
• Température de fonctionnement : -20°C \~ +85°C (-4°F \~ +185°F)

Arrêt système

Eteindre l'appareil alors qu'il est en fonctionnement ou effectuer des actions non autorisées peut endommager le disque dur ou le produit lui-même. En outre, cela peut causer un dysfonctionnement du disque dur lors de l'utilisation du produit.

Veuillez éteindre l'appareil en utilisant le bouton Power (Alimentation) situé à l'avant du graveur numérique DVR. Après avoir sélectionné dans le menu local, vous pouvez retirer le cordon d'alimentation.

Vous pouvez installer un système d'alimentation sans coupure pour garantir un fonctionnement sécurisé et prévenir les dommages causés par des coupures d'alimentation inattendues. (Pour toutes questions concernant les systèmes d'alimentation sans coupure, veuillez consulter votre distributeur).

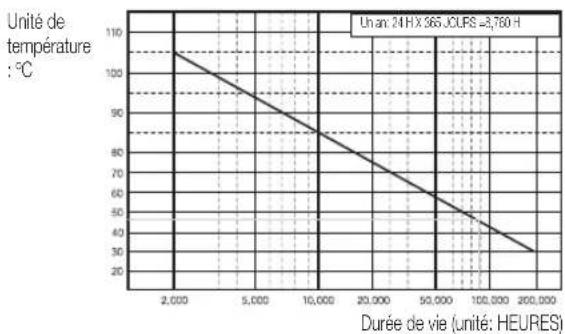

◆ Température de fonctionnement

La gamme de température de fonctionnement garantie de ce produit est de 0°C \~ 40°C (32°F \~ 104°F). Cet appareil peut ne pas fonctionner correctement si rangé pendant une période prolongée à des températures inférieures aux températures garanties.

Si vous désirez utiliser l'appareil suite à un rangement prolongé à température faible, installez le produit à température ambiante pendant quelques temps puis faites-le fonctionner.

La gamme de température relative au disque dur intégré est de 5°C \~ 55°C (41°F \~ 131°F). Le disque dur peut ne pas fonctionner sous des températures inférieures aux températures garanties.

Contenu

Déballez le produit et placez-le sur une surface plane ou à l'emplacement qui lui est réservé. Vérifi ez que les éléments suivants sont contenus dans l'emballage, en plus de l'unité principale.

Télécommande Souris Cordon d'alimentation
CD du logiciel NET-i Pro/manuel d'utilisation	Manuel d'utilisation Port de connecteur RS-485
Piles télécommande (taille AAA) Supports pour rack Câble SATA
Vis de fi xation du disque dur(SHR-6082, 6162, 6164 : 16EA)(SHR-6080, 6160, 6163 : 20EA)

TABLE DES MATIÈRES

PRÉSENTATION

2

2 Caractéristiques

3 Consignes de Sécurité Importantes

4 Avant le Démarrage

6 Table des Matières

8 Noms des Composants et Fonctions (Avant)

10 Noms des Composants et Fonctions (Arrière)

12 Télécommande

INSTALLATION

14

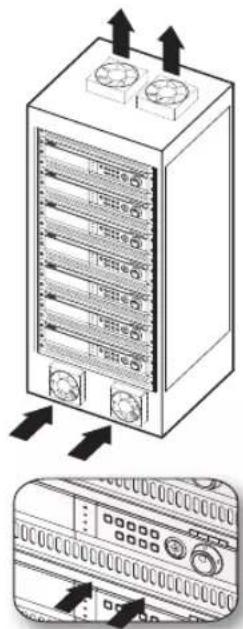

14 Vérification de L'environnement de L'installation

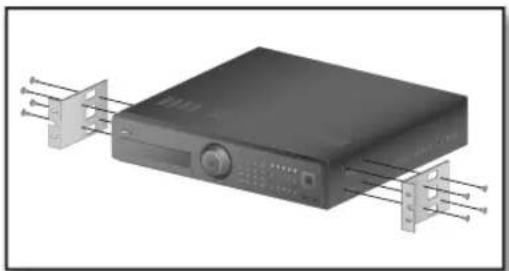

15 Installation du Rack

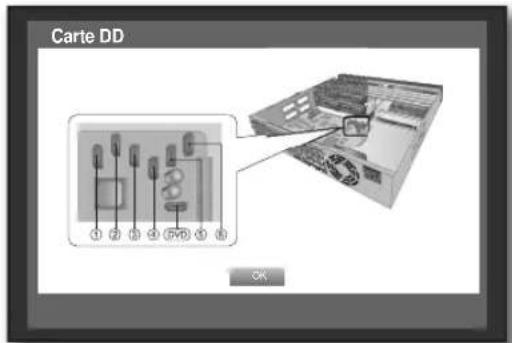

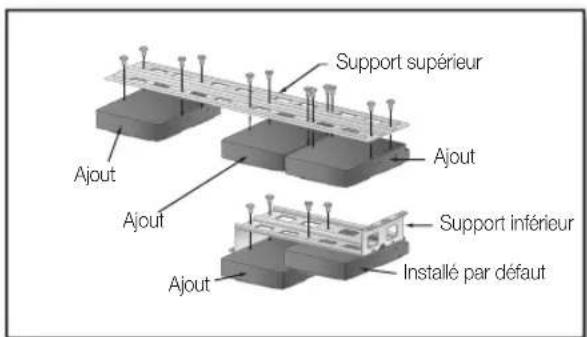

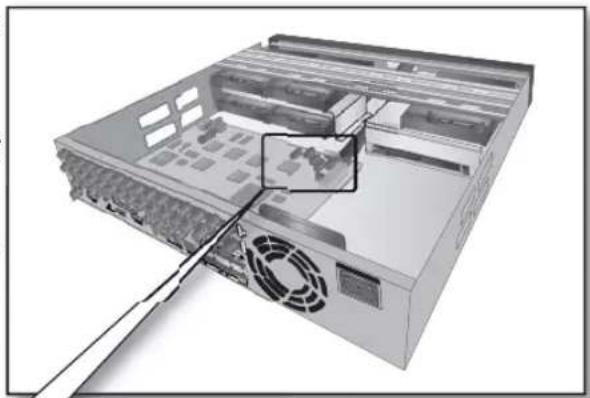

15 Ajout de Disque Dur

CONNEXION À D'AUTRES PÉRIPHÉRIQUES

19

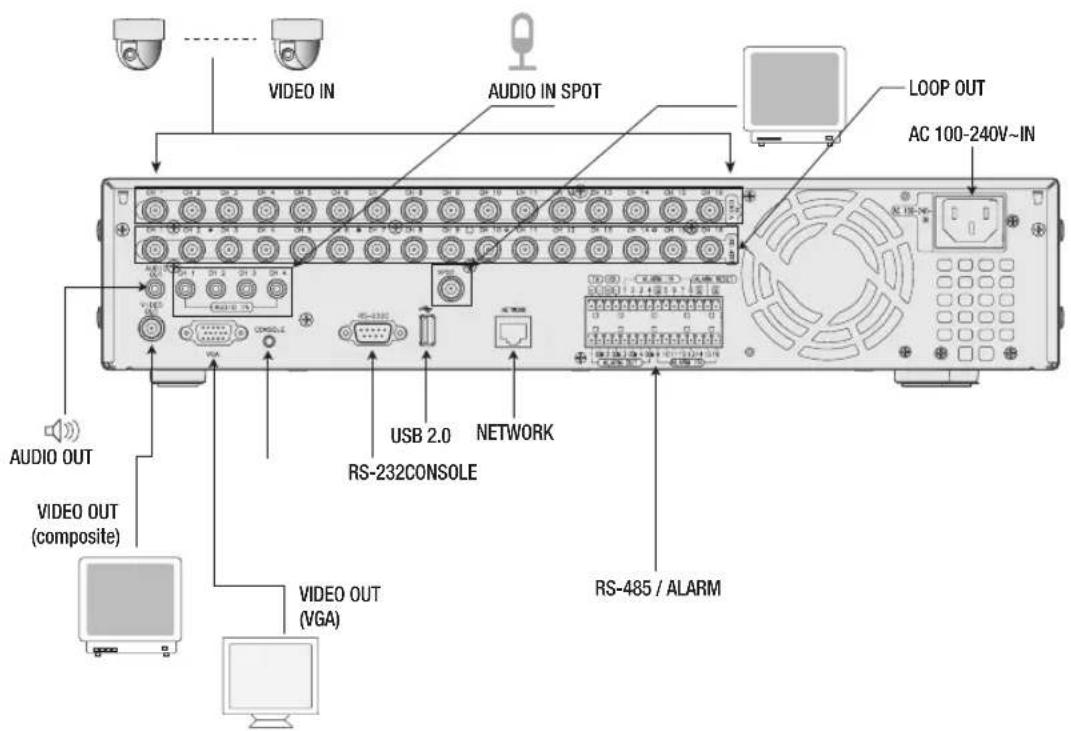

19 Connexion de la Vidéo, de L'audio et de L'écran

19 Connexion Réseau

20 Connexion USB

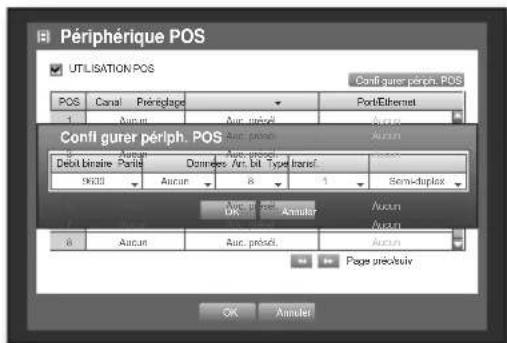

20 Connexion d'un Périphérique POS

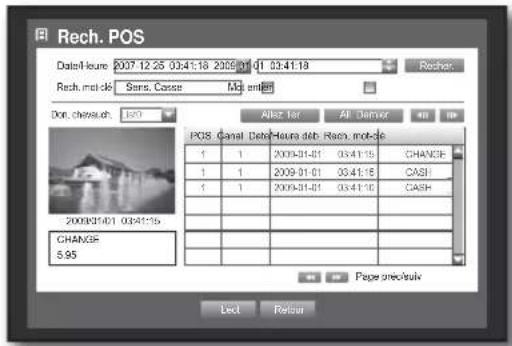

21 Connexion des Entrée/Sortie de L'alarme

22 Connexion du Périphérique RS-485

LIVE

23

23 Informations Préalables

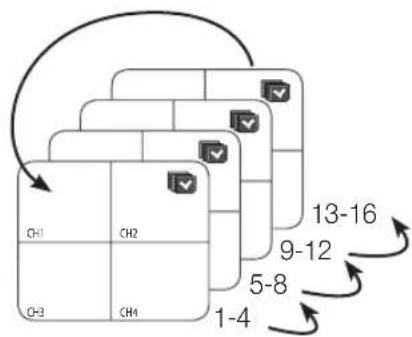

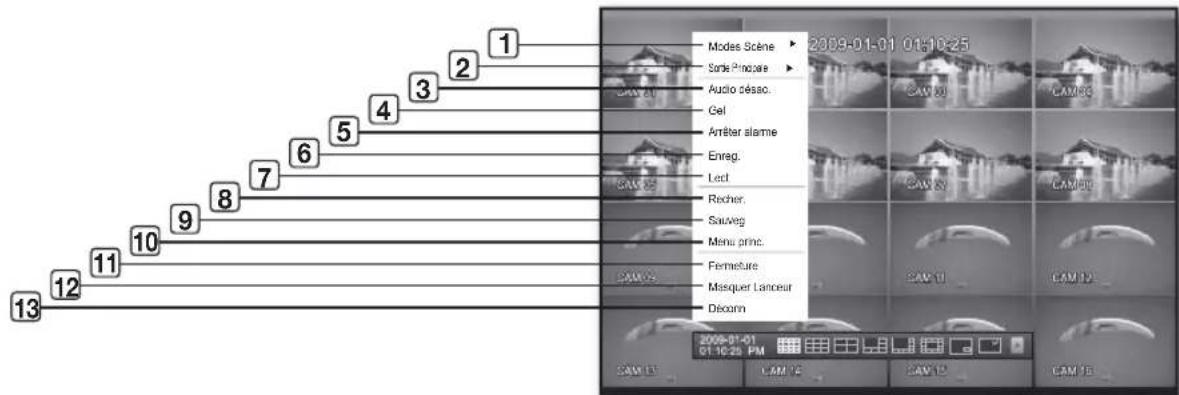

25 Configuration de L'écran Live (Direct)

29 Mode Live

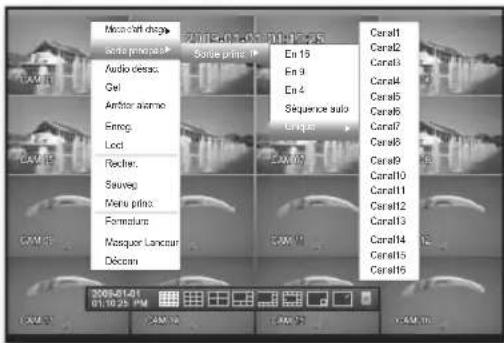

31 Sortie Principale

32 Zoom

33 Suivi D'événement

UTILISATION DU MAGNÉTOSCOPE NUMÉRIQUE

34

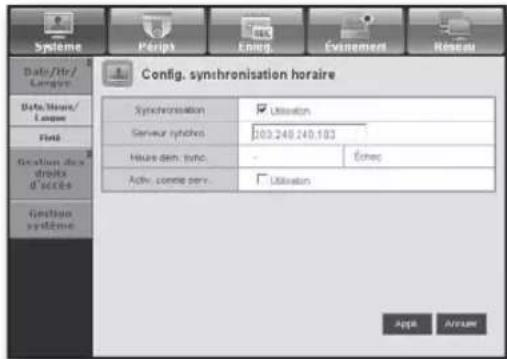

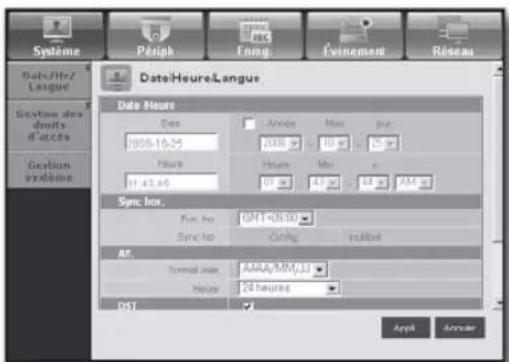

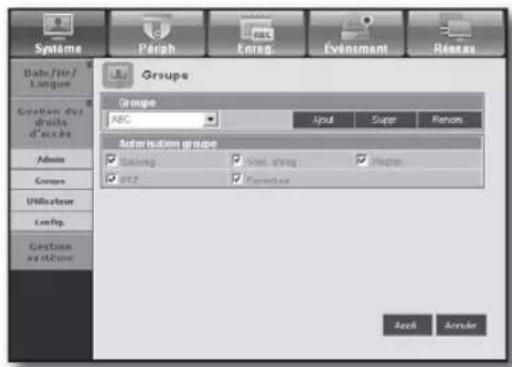

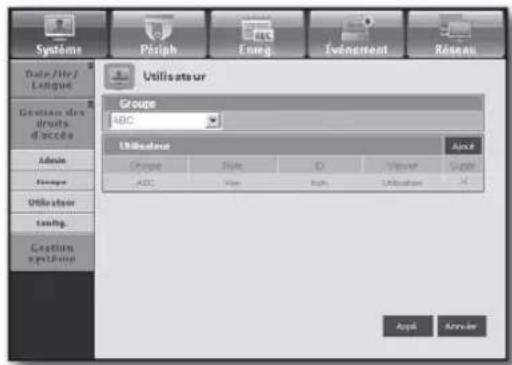

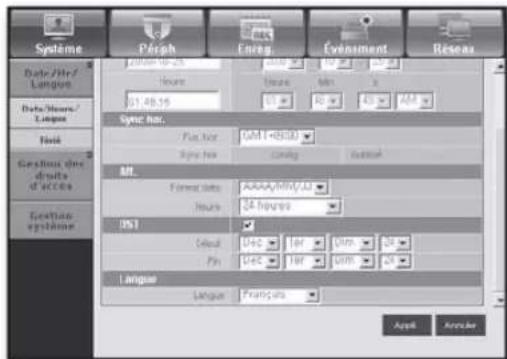

34 Configuration du Système

42 Réglage du Périphérique

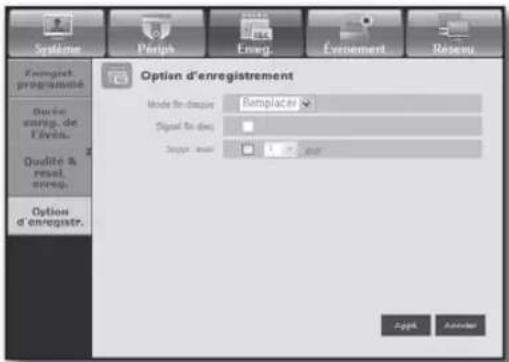

50 Réglage de L'enregistrement

53 Réglage de L'événement

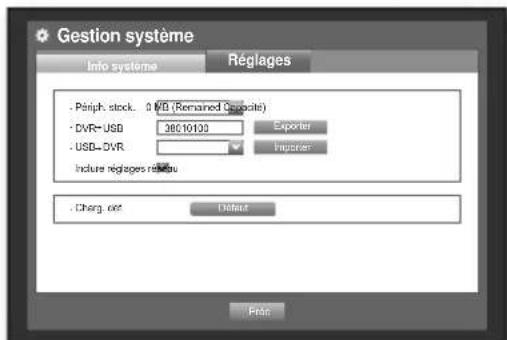

56 Sauvegarde

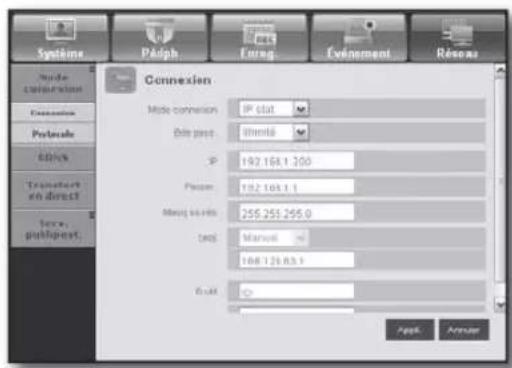

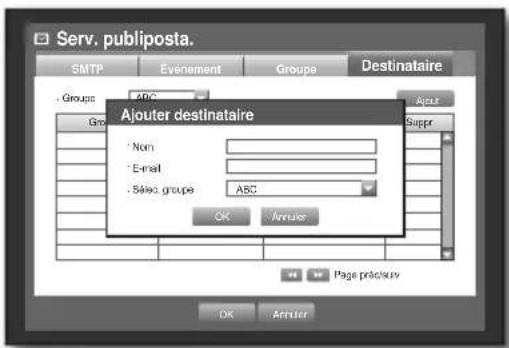

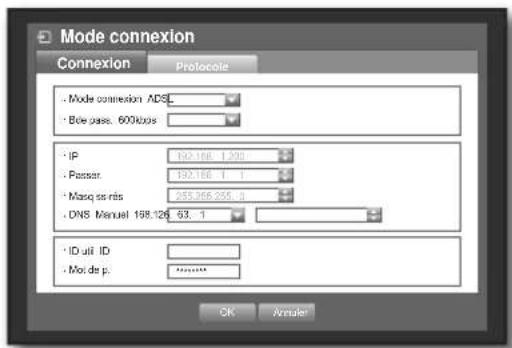

57 Configuration Réseau

64 Commande d'un Périphérique PTZ

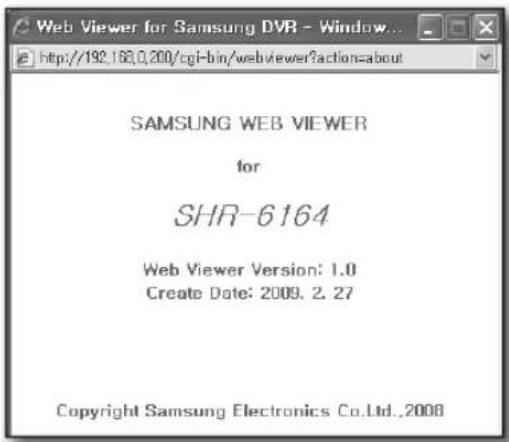

70 Présentation de Web Viewer
71 Connexion de Web Viewer
73 Utilisation de Live Viewer
79 Utilisation de Search Viewer
83 Configuration du Visionneur
93 A Propos

VISIONNEUR DE SAUVEGARDE

94

94 Visionneur de Sauvegarde au Format SEC

ANNEXES

96

96 Caractéristiques du Produit

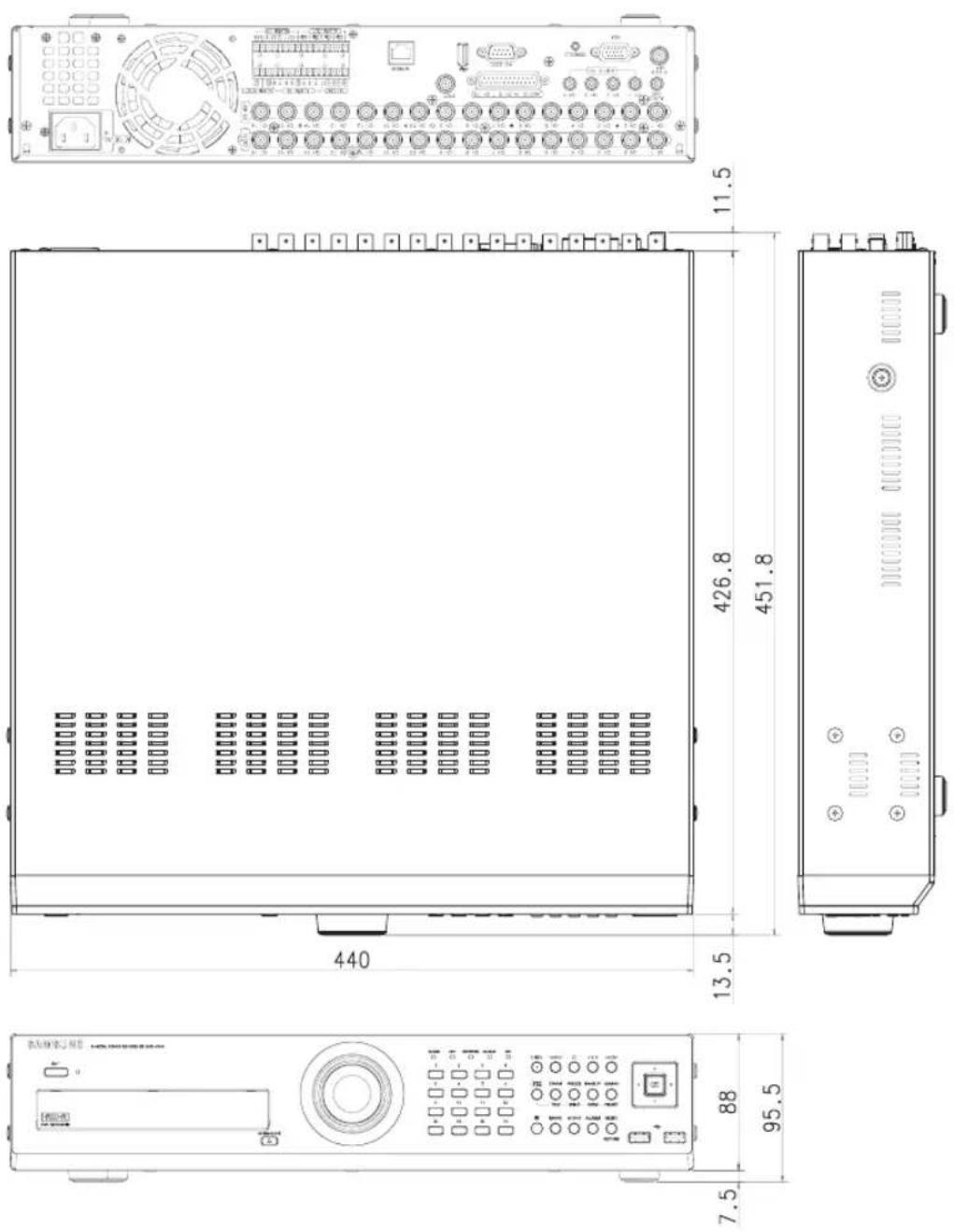

99 Vue du Produit
100 Default Setting
103 Dépannage (FAQ)
105 Open Source License Report on the Product

NOMS DES COMPOSANTS ET FONCTIONS (AVANT)

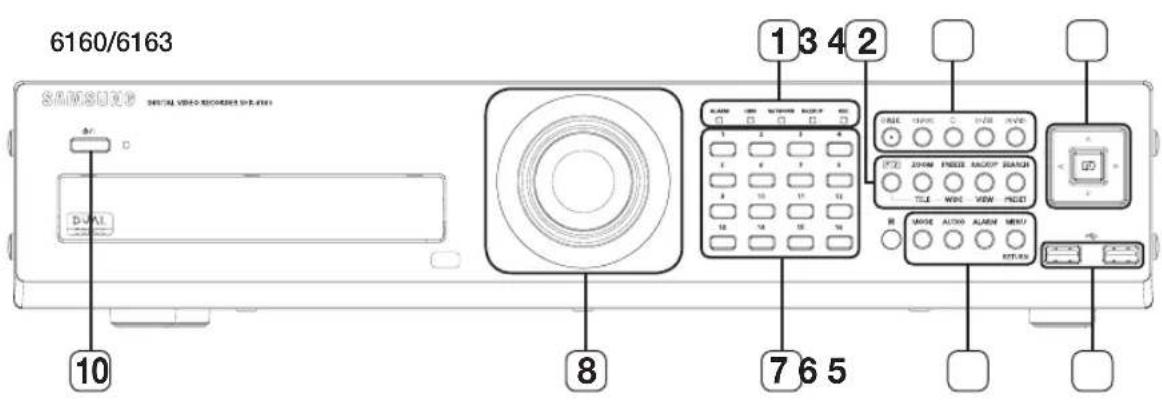

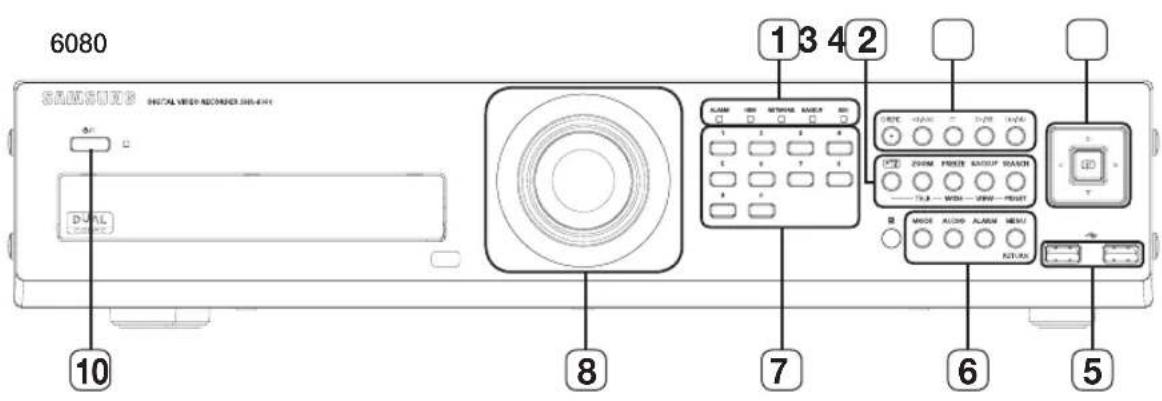

6080 SAMSUNG DIGITAL VIDEO REMODEL SENSIT 10 8 7 1 3 4 2 1 3 4 2 1 3 4 2 1 3 4 2 1 3 4 2 1 3 4 2 1 3 4 2 1 3 4 2 1 3 4 2 1 3 4 2 1 3 4 2 1 3 4 2 1 3 4 2 1 6 5

6160/6163 SAMSUNG DIGITAL VIDEO RECORDER 5.4.5.0 10 8 1 3 4 2 7 6 5

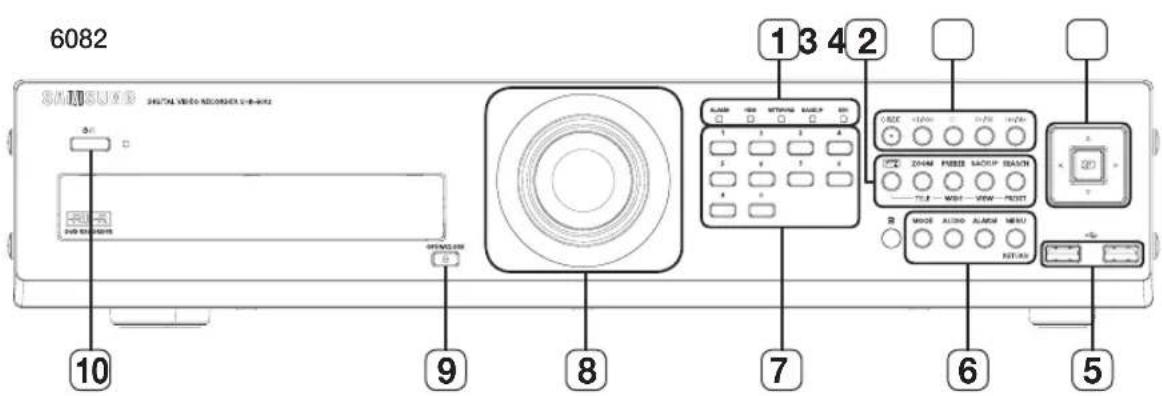

6082 SAMSUS® SENSULAR VIDEO NEODOMICS 1-8-9012 10 9 8 7 6 5 1 3 4 2 ALAB 100 MTHWIDE SAGUIF 1 1 1 4 2 1 1 4 3 1 1 4 ALAB 100 MTHWIDE SAGUIF 200M PEEBIE SAGUIF REACH TLEI WOY - VIOY - RESET MODE ALAB ALAB MELU RETURN

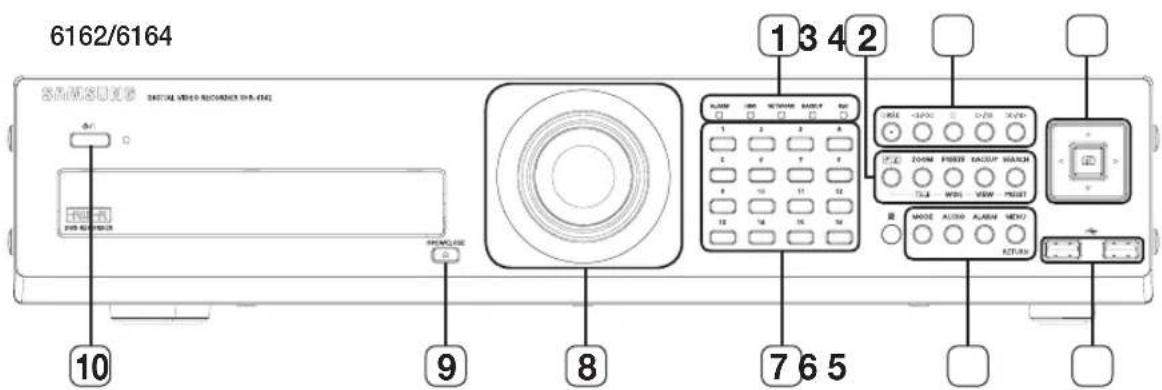

6162/6164 SAMSUNG ELECTRICAL VIDEO RECORDER 01.5.193 OFF HAPP FOR COMPONENT 10 9 8 1 3 4 2 7 6 5 MODE AUDIO ALAM MENU ACTUAY

Noms des composants Fonctions
1	Voyant DEL	ALARM: S'allume lorsqu'un événement se produit.
		HDD: Affi che l'accès normal au disque dur.Lors de l'accès au disque dur, la DEL clignote.
		NETWORK: Affi che l'état de la connexion et la transmission des données.
		BACKUP: S'affi che en cours de sauvegarde.
		REC: S'allume en cours d'enregistrement.
2	Commande caméra	PTZ: Règle le mode d'activation/désactivation PTZ.
		ZOOM(TELE): Règle l'écran sur le zoom numérique x2.Exécute la fonction TELE en mode PTZ
		FREEZE(WIDE): Exécute la fonction FREEZE en mode Live.Exécute la fonction WIDE en mode PTZ.
		BACKUP(VIEW): Exécute la fonction BACKUP.Exécute la fonction Preset View en mode PTZ.
		SEARCH(PRESET): Affi che l'écran de recherche.Exécute la fonction Preset Setup en mode PTZ.
3	REC Démarre ou arrête l'enregistrement.
	◀/◀◀	Retour en arrière pas à pas (◀) : Effectue une recherche arrière image par image en mode PAUSE.Retour rapide (◀◀) : Effectue un retour rapide en cours de lecture.(-x2,-x4,-x8,-x16,-x32,-x64)
	■	STOP: Arrête la lecture.
	▶/II	PLAY/PAUSE: Suspend ou rétablit l'affi chage à l'écran.
	▶▶/I▶	Avance rapide (▶▶) : Effectue une lecture avant rapide. (x2, x4, x8, x16, x32, x64)Avance pas à pas (I▶) : Effectue une recherche avant image par image en mode PAUSE.
4	Bouton Direction et sélection	Permet de changer les réglages ou de déplacer le curseur vers les directions haut/bas/gauche/droite (▲▼◀▶).Sélectionne un élément de menu ou exécute le menu sélectionné.
5	Ports USB 1 et 2 Connecte les dispositifs USB.
6	MODE	Chaque fois que vous appuyez sur ce bouton en mode Live, vous faites basculer l'écran tour à tour, et dans l'ordre, entre les écrans partagés en 16, 9, 4, 6, 8 13, l'écran PIP et l'écran de mode séq. auto.En mode Lecture, chaque fois que vous appuyez sur ce bouton, vous faites passer l'écran, dans l'ordre, entre les écrans partagés en 13, 1, 4 et 16. (1 canal direct + (N-1) canal direct),
	AUDIO Active/désactive le son.
	ALARM	Annule la DEL ALARM ainsi que l'alarme audible lorsque celle-ci est en cours d'arrêt, et supprime l'icône correspondante.
	MENU/RETURN	Permet soit de visualiser l'écran de menu du système, soit de passer du menu inférieur au menu supérieur.
7	Canal	Sélectionne les numéros de canaux directement en mode Direct ou par leur numéro en mode de saisie numérique.
8	Molette Jog shuttle	Sert à faire défi ler les images lorsqu'une barre de défi lement apparaît dans un menu,En mode Lecture, - Recherche image par image : arrête la lecture puis effectue un retour arrière ou avance pas à pas.- Recherche avec navette : avance ou retour rapide.
9	OPEN/CLOSE	Permet d'ouvrir et de fermer le tiroir de chargement des DVR-RW. (Disponible sur les modèles SHR-6082/6162/6164 uniquement)
10	Alimentation	DEL de l'alimentation: Affiche l'état d'activation/désactivation de l'alimentation.Bouton Alimentation: Permet la mise sous ou hors tension du magnétoscope numérique.

NOMS DES COMPOSANTS ET FONCTIONS (ARRIÈRE)

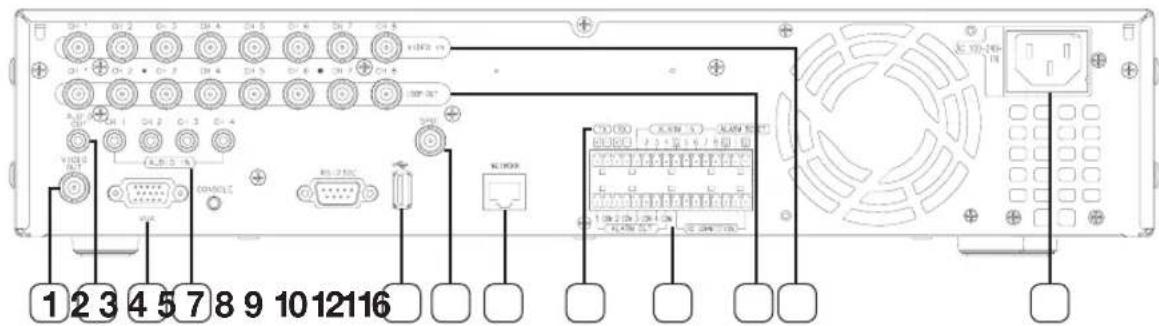

6080/6082

1 2 3 4 5 7 8 9 10 12 11 16 VDDI 01 VDDI 02 VDDI 03 VDDI 04 VDDI 05 VDDI 06 VDDI 07 VDDI 08 VDDI 09 VDDI 10 VDDI 11 VDDI 12 VDDI 13 VDDI 14 VDDI 15 VDDI 16 VDDI 17 VDDI 18 VDDI 19 VDDI 20 VDDI 21 VDDI 22 VDDI 23 VDDI 24 VDDI 25 VDDI 26 VDDI 27 VDDI 28 VDDI 29 VDDI 30 VDDI 31 VDDI 32 VDDI 33 VDDI 34 VDDI 35 VDDI 36 VDDI 37 VDDI 38 VDDI 39 VDDI 40 VDDI 41 VDDI 42 VDDI 43 VDDI 44 VDDI 45 VDDI 46 VDDI 47 VDDI 48 VDDI 49 VDDI 50 VDDI 51 VDDI 52 VDDI 53 VDDI 54 VDDI 55 VDDI 56 VDDI 57 VDDI 58 VDDI 59 VDDI 60 VDDI 61 VDDI 62 VDDI 63 VDDI 64 VDDI 65 VDDI 66 VDDI 67 VDDI 68 VDDI 69 VDDI 70 VDDI 71 VDDI 72 VDDI 73 VDDI 74 VDDI 75 VDDI 76 VDDI 77 VDDI 78 VDDI 79 VDDI 80 VDDI 81 VDDI 82 VDDI 83 VDDI 84 VDDI 85 VDDI 86 VDDI 87 VDDI 88 VDDI 89 VDDI 90 VDDI 91 VDDI 92 VDDI 93 VDDI 94 VDDI 95 VDDI 96 VDDI 97 VDDI 98 VDDI 99 VDDI 100

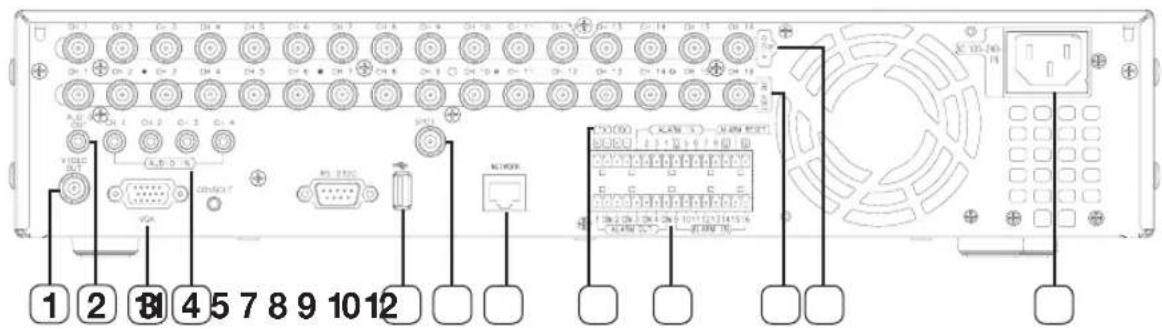

6160/6162/6163/6164

1 2 3 4 5 7 8 9 10 12

	Part Names Functions
1	VIDEO OUT Port de sortie du signal vidéo composite (connecteur de type BNC).
2	AUDIO OUT Port de sortie du signal audio (prise RCA).
3	VGA Port de sortie du signal vidéo VGA.
4	AUDIO IN Port du signal d'entrée audio (prise RCA).
5	USB Port de connecteur USB.
6	SPOT	Port de sortie de l'écran Live (Direct) distinct du port de SORTIE VIDÉOPrend en charge les modes d'écran partagé en 4, 9 et 16 ainsi que le mode Ség. auto
7	NETWORK Port de connecteur RÉSEAU.
8	RS-485 Utilisé pour la communication RS-485. (TX+, TX-, RX+, RX-)

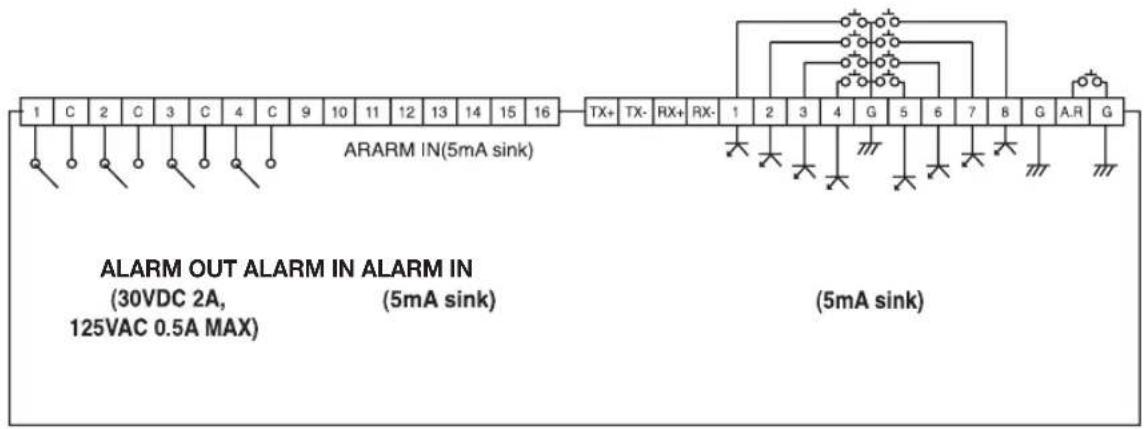

9	ALARM	- ALARM IN 1~16(SHR-6160/6162/6163/6164): Port d'entrée de l'alarme.- ALARM IN 1~8(SHR-6080/6082): Port d'entrée de l'alarme.-ALARM RESET IN: Port de réinitialisation de l'alarme.- ALARM OUT 1–4: Port de sortie de l'alarme.
10	LOOP OUT Permet le transfert d'un signal vidéo vers d'autres dispositifs vidéo.
11	VIDEO IN Port d'entrée du signal vidéo composite (connecteur de type BNC).
12	AC 100-240V~ IN	AC 100 ~ 230V (PAL)AC 110 ~ 220V (NTSC)

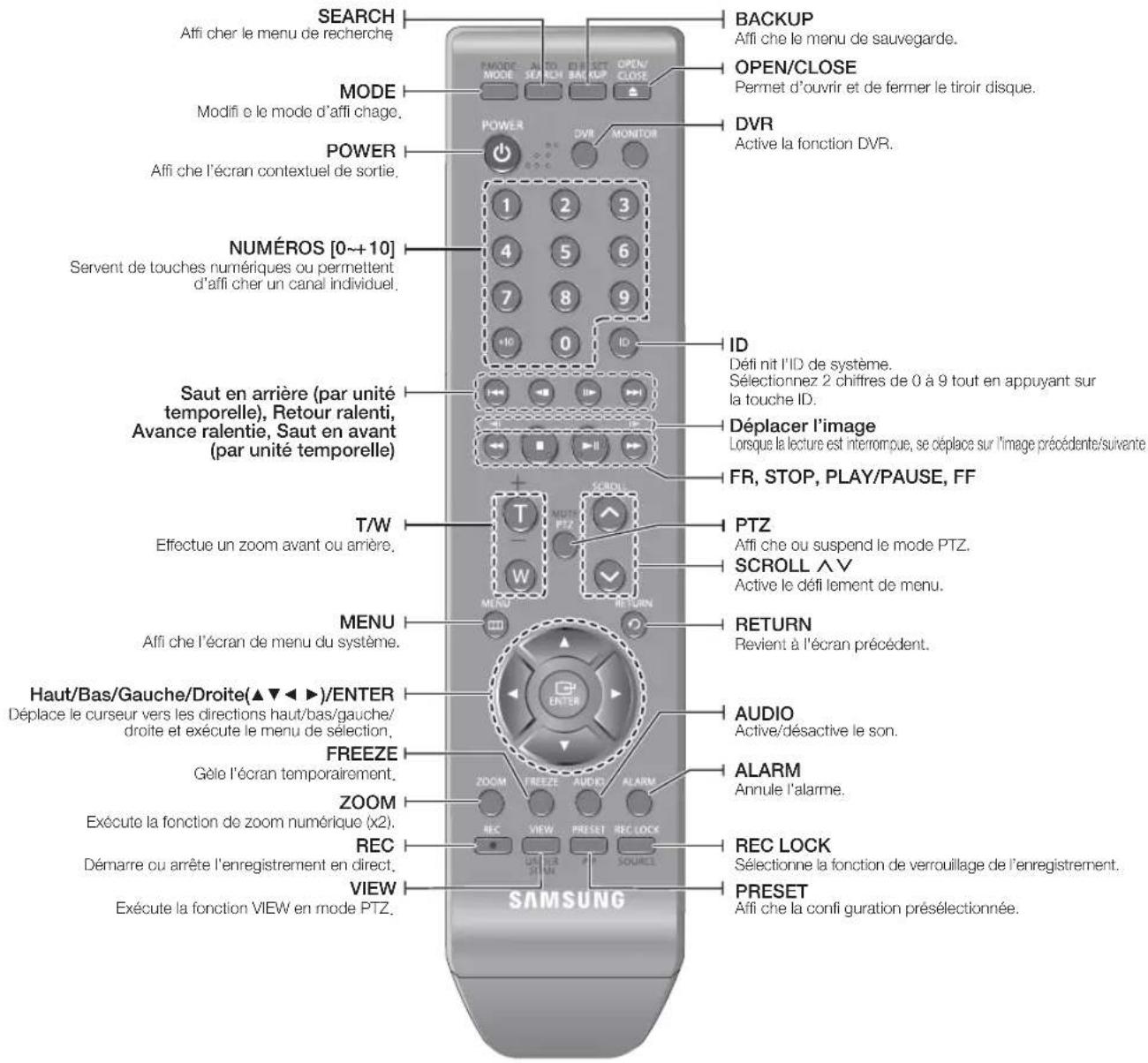

TÉLÉCOMMANDE

Magnétoscope numérique (DVR)

Disponible après le basculement en mode DVR en appuyant sur le bouton [DVR] de la télécommande.

SEARCH Affi cher le menu de recherche MODE Modifi o le mode d'affi chage. POWER Affi che l'écran contextuel de sortie. NUMÉROS [0~+10] Servent de touches numériques ou permettent d'affi cher un canal individuel. Saut en arrière (par unité temporelle), Retour ralenti, Avance ralentie, Saut en avant (par unité temporelle) T/W Effectue un zoom avant ou arrière. MENU Affi che l'écran de menu du système. Haut/Bas/Gauche/Droite(▲▼◄►)/ENTER Déplace le curseur vers les directions haut/bas/gauche/ droite et exécute le menu de sélection. FREEZE Gèle l'écran temporairement. ZOOM Exécute la fonction de zoom numérique (x2). REC Démarre ou arrête l'enregistrement en direct. VIEW Exécute la fonction VIEW en mode PTZ. BACKUP Affi che le menu de sauvegarde. OPEN/CLOSE Permet d'ouvrir et de fermer le tiroir disque. DVR Active la fonction DVR. ID Défi nit l'ID de système. Sélectionnez 2 chiffres de 0 à 9 tout en appuyant sur la touche ID. Déplacer l'image Lorsque la lecture est interrompue, se déplace sur l'image précédente/survante FR, STOP, PLAY/PAUSE, FF PTZ Affi che ou suspend le mode PTZ. SCROLL ∧V Active le défil lement de menu. RETURN Revient à l'écran précédent. AUDIO Active/désactive le son. ALARM Annule l'alarme. REC LOCK Sélectionne la fonction de verrouillage de l'enregistrement. PRESET Affi che la confi guration présélectionnée.

Utilisation des boutons du pavé numérique

CANAUX 1–9 Appuyez	sur les boutons individuels de 1 à 9.
CANAL 10	Appuyez d'abord sur le bouton 0[+10] puis sur le bouton 0 dans les 3 secondes qui suivent.
CANAUX 11–16	Appuyez d'abord sur le bouton 0[+10] puis sur l'un des boutons 1 à 6 dans les 3 secondes qui suivent

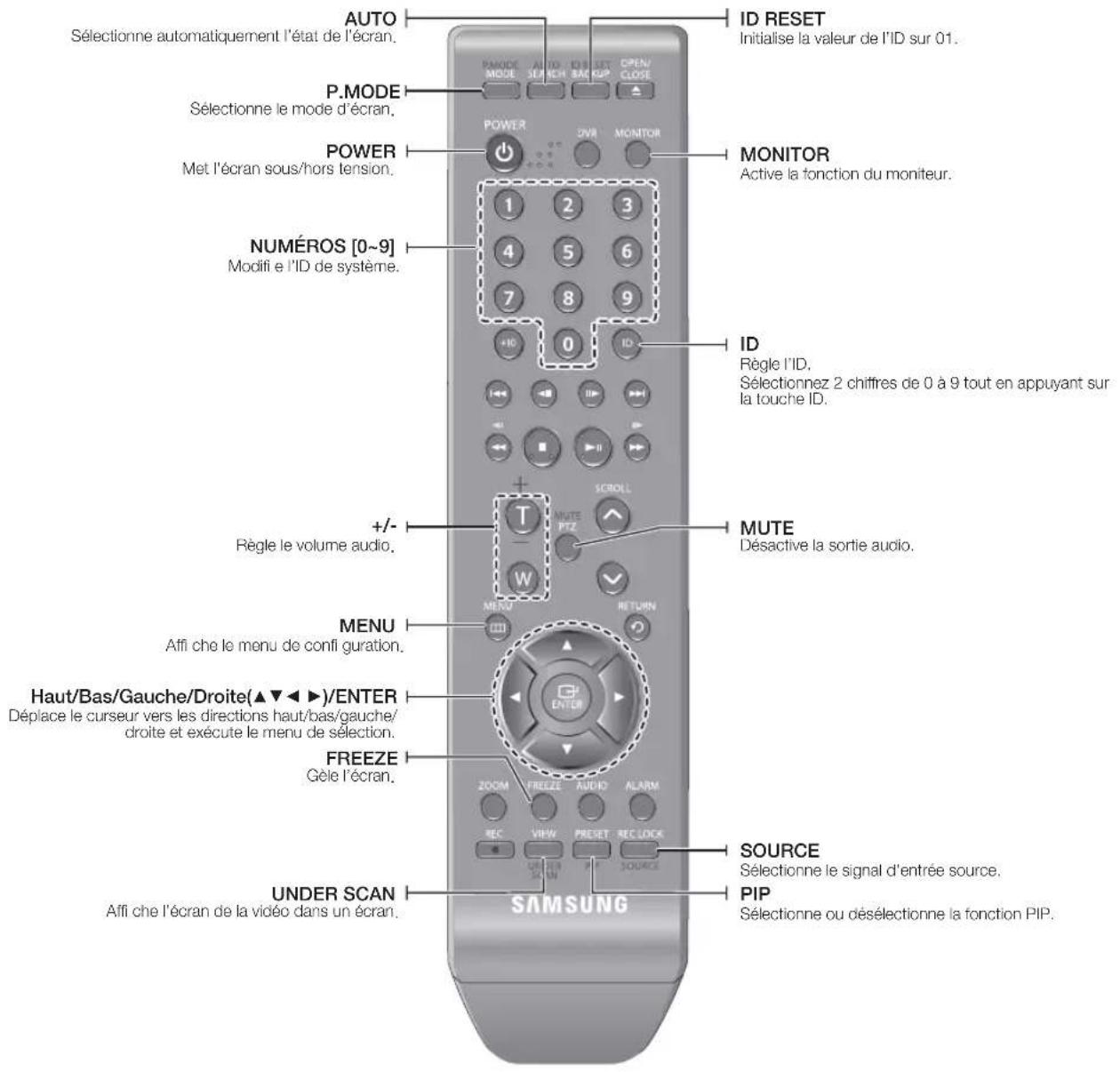

Disponible après le basculement en mode Écran en appuyant sur le bouton [MONITOR] de la télécommande.

AUTO Sélectionne automatiquement l'état de l'écran. P.MODE Sélectionne le mode d'écran. POWER Met l'écran sous/hors tension. NUMÉROS [0-9] Modifi e l'ID de système. ID RESET Initialise la valeur de l'ID sur 01. MONITOR Active la fonction du moniteur. ID Règle l'ID, Sélectionnez 2 chiffres de 0 à 9 tout en appuyant sur la touche ID. +/- Règle le volume audio. MUTE Désactive la sortie audio. MENU Affi che le menu de confi guration. Haut/Bas/Gauche/Droite(▲▼◄►)/ENTER Déplace le curseur vers les directions haut/bas/gauche/ droite et exécute le menu de sélection. FREEZE Gèle l'écran. SOURCE Sélectionne le signal d'entrée source. PIP Sélectionne ou désélectionne la fonction PIP. UNDER SCAN Affi che l'écran de la vidéo dans un écran. SAMSUNG

Utilisation des boutons du pavé numérique

CANAUX 1–9 Appuyez sur les boutons individuels de 1 à 9.

Modifi cation de l'ID de la télécommande

1. Appuyez sur le bouton ID de la télécommande et vérifiez l'ID qui s'affiche à l'écran du magnétoscope numérique. L'ID par défaut de la télécommande est 00.
2. Entrez 2 chiffres de votre sélection dans l'ordre tout en appuyant sur le bouton [ID] du système.
3. Une fois l'ID saisi, appuyez à nouveau sur le bouton [ID] du système pour vérifi er le réglage.

Si vous souhaitez remplacer l'ID de la télécommande par 08, procédez comme suit : appuyez sur 0 et 8, dans cet ordre, en maintenant le bouton [ID] du système enfoncé.

Pour garantir un bon fonctionnement, il faut faire correspondre les valeurs de l'ID de la télécommande et celle du magnétoscope numérique. Reportez-vous à « Périphériques distants » (Page 46)

installation

Voici quelques recommandations importantes qu'il convient de respecter avant d'utiliser le produit.

• N'utilisez pas le produit en extérieur.
• Ne versez pas de l'eau ou des liquides sur les connexions du produit.
• Ne soumettez pas le système à une force ou une pression excessive.
• Ne tirez pas sur le cordon d'alimentation.
• Ne démontez pas l'appareil vous-même.
• N'excédez pas la puissance nominale d'entrée/sortie de l'appareil.
• Utilisez uniquement un cordon d'alimentation agréé.

- Pour les produits équipés d'une masse d'entrée, utilisez une fi che d'alimentation avec mise à la terre.

VÉRIFICATION DE L'ENVIRONNEMENT DE L'INSTALLATION

• Le magnétoscope numérique Samsung (ci-après appelé « DVR ») est un appareil de sécurité de haute technologie qui contient un (ou des) lecteur(s) de disque dur de grande capacité et des circuits critiques.
• Une température interne excessive peut provoquer le dysfonctionnement de l'appareil et raccourcir sa durée de vie. Veuillez prendre en considération les recommandations suivantes avant de procéder à l'installation du produit.

Il convient de respecter les recommandations suivantes pour l'installation d'un magnétoscope numérique Samsung sur un rack.

1. Vérifi ez que le rack n'est pas hermétique.
2. Vérifi ez que la circulation de l'air est assurée au niveau des entrées/sorties tel qu'indiqué dans l'illustration.
3. Si le magnétoscope numérique ou d'autres appareils montés en rack sont empilés tel que le montre l'illustration, il faut veiller à disposer de suffi samment d'espace ou à installer un évent pour la circulation de l'air.
4. Pour bénéficien de l'air cyclé naturel, placez l'entrée dans la partie inférieure du rack et la sortie dans la partie supérieure.
5. Il est fortement recommandé d'installer un moteur de ventilateur sur l'entrée et la sortie afi n de favoriser la circulation de l'air. (Installez un fi ltre à l'entrée pour fi ltrer la poussière et les corps étrangers.)
6. Veillez à maintenir la température à l'intérieur du rack ou dans son environnement immédiat entre 0°C \~ 40°C, tel qu'illustré dans la fi gure 1.

[Figure 1]

Desserrez les vis des deux côtés (4 vis par côté) et installez les supports de rack tel qu'indiqué sur la fi gure puis resserrez les vis des deux côtés (4 vis de chaque côté).

- Serrez les vis de sorte qu'elles ne se desserrent pas aux vibrations.

Vous pouvez installer des disques durs supplémentaires.

Assurez-vous de débrancher le cordon d'alimentation de la prise murale pour prévenir tout risque de décharge électrique, de blessure ou de dommage au produit.

Consultez votre fournisseur pour tout complément d'information sur l'installation de disque dur supplémentaire car une installation ou des réglages incorrectement effectués peuvent endommager le produit.

Nombre de disques durs pris en charge : SHR-6082/6162/6164 : 1 disque dur par défaut + 4 disques durs ajoutés au maximum SHR-6080/6160/6163 : 1 disque dur par défaut + 5 disques durs ajoutés au maximum

■ récautions à prendre pour éviter les pertes de données (manipulation du disque dur)

Assurez-vous de ne pas corrompre les données à l'intérieur du disque dur.

Avant d'ajouter un disque dur, vérifi ez sa compatibilité avec ce magnétoscope numérique.

En raison de sa nature sensible, le disque dur est particulièrement sujet aux défaillances dues aux chocs externes qu'il est susceptible d'accuser en cours de fonctionnement. Veillez à éviter au disque dur de subir des chocs.

Nous ne sommes pas responsables des dommages survenus au disque dur du fait de la négligence de l'utilisateur ou d'un quelconque événement extérieur.

Exemples de conditions susceptibles d'endommager le disque dur ou les données enregistrées

Pour minimiser le risque de pertes de données en raison d'un disque dur endommagé, veillez à sauvegarder vos données aussi souvent que possible.

Les données peuvent être perdues en raison d'impacts externes durant le démontage ou l'installation du magnétoscope numérique.

Le disque dur pourra subir des dommages si le magnétoscope numérique est brusquement arrêté par une coupure de courant ou une mise hors tension en cours d'utilisation.

Le disque dur ou les fi chiers qui y sont stockés risquent d'être endommagés lorsque l'unité principale est déplacée ou heurtée durant le fonctionnement du disque dur.

Précautions à prendre lors de l'ajout d'un lecteur de disque dur

1. Lors d'un ajout de disque dur, veillez à ce que le câble ne soit pas coincé dans un espace inapproprié ou qu'il perde son isolation.
2. Assurez-vous de ne pas perdre les vis de désassemblage ou les accessoires.

Si les vis ou les accessoires ne sont pas correctement fi xés, le produit peut tomber en panne ou ne pas fonctionner correctement.

1. Vérifi ez la compatibilité du disque dur avant de l'ajouter au magnétoscope.

- Contactez votre revendeur local pour obtenir la liste des dispositifs compatibles.

Ajout d'un disque dur

• Veillez à débrancher le cordon d'alimentation de la prise murale avant de procéder à l'installation.
  Nombre de disques durs à installer : SHR-6082/6162/6164 : 1 disque dur par défaut + 4 disques durs ajoutés au maximum SHR-6080/6160/6163 : 1 disque dur par défaut + 5 disques durs ajoutés au maximum
  Par défaut, l'unité est équipée d'un seul lecteur de disque dur. Les instructions suivantes s'appliquent en cas d'installation du nombre maximum de disques durs sur l'unité principale.

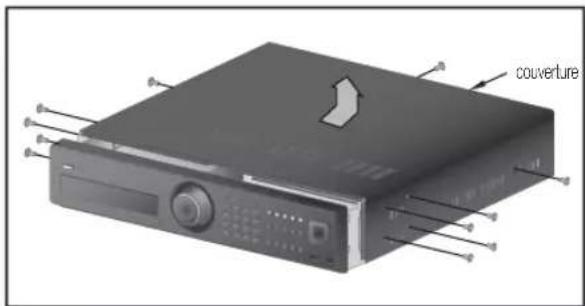

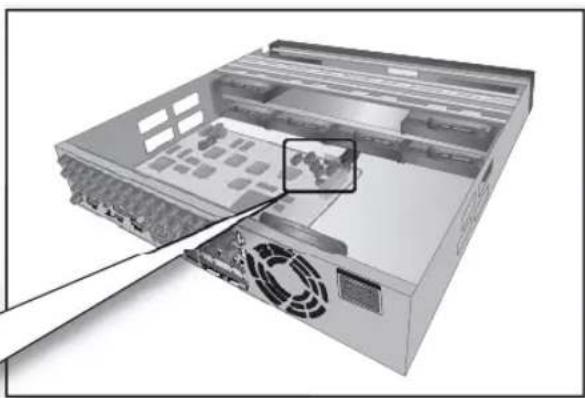

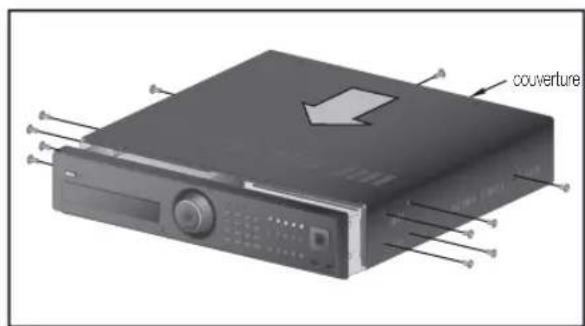

• Premièrement, desserrez les vis sur les côtés gauche et droit et retirez le couvercle.

couverture

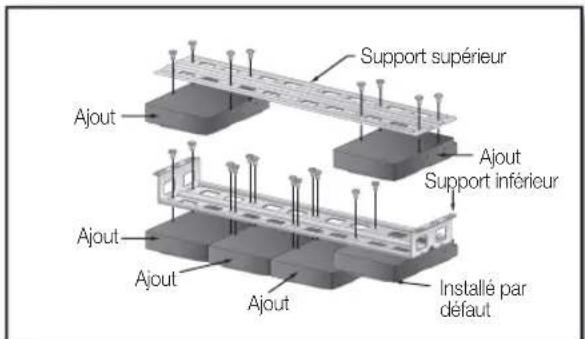

1) Ajout de disque dur sur les modèles SHR-6080, 6160 et 6163

Pour les modèles SHR-6082/6162/6164, reportez-vous à la page suivante.

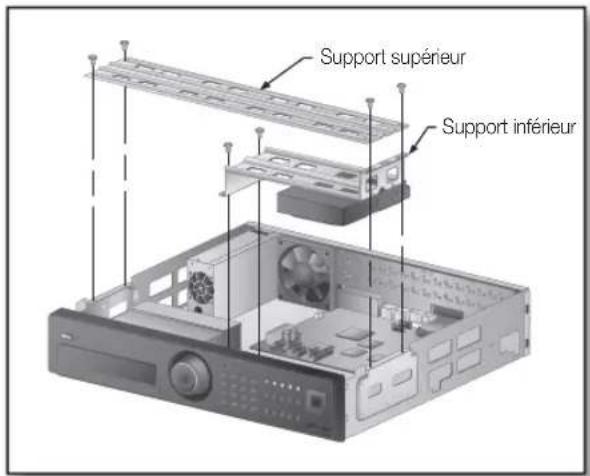

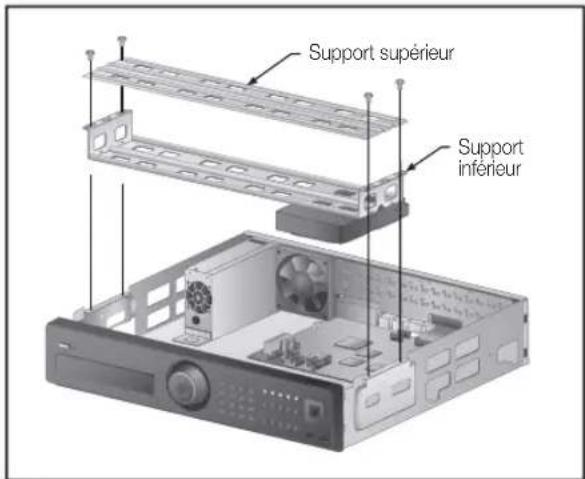

1. Desserrez les vis (x4) situées respectivement à gauche, à droite et sur les côtés supérieurs puis retirez les supports supérieur et inférieur.

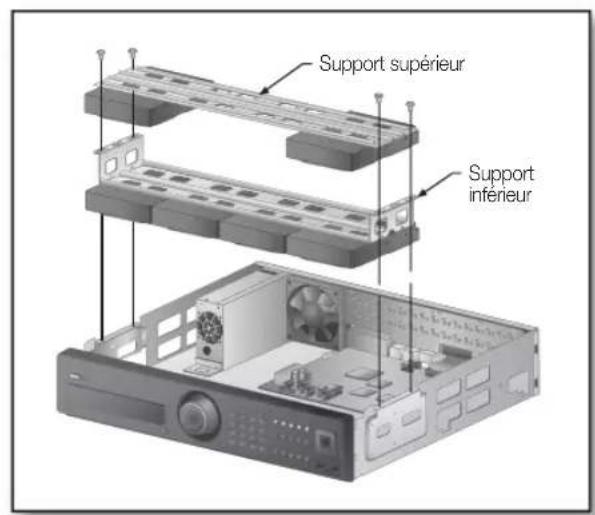

Support supérieur Support inférieur

1. Installez les disques durs (x3) sur le support inférieur et fi xez-les à l'aide de vis.

La vis (UNC 6-32) à utiliser pour l'installation est fournie avec le disque dur concerné.

- Fixez fermement la vis de sort qu'elle ne se desserre pas, notamment en raison des vibrations.

1. Installez les disques durs (x2) sur le support supérieur et fi xez-les à l'aide de vis.

Support supérieur Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout Ajout

1. Lorsque l'installation des disques durs supplémentaires est terminée, insérez les supports inférieur et supérieur dans le magnétoscope numérique et resserrez-les à l'aide des vis fournies.

Support supérieur Support inférieur

1. Lorsque l'installation des disques durs supplémentaires est terminée, connectez le câble d'alimentation ainsi que les câbles du signal de disque dur (câble SATA) aux connecteurs ① \~ ⑥ de la carte mère.

2. Vous pouvez vérifi er la carte du disque dur directement sur le magnétoscope numérique. Reportez-vous à « Périphérique de stockage » Carte DD » (Page 44)

3. Notez que le numéro du câble de données du disque dur n'a aucun impact sur cette opération. Il suffit simplement de faire quelques arrangements au niveau des connecteurs en fonction de la longueur de chaque connecteur.
4. Les modèles SHR-6080, 6160 et 6163 ne prennent pas en charge le support DVD.

2) Ajout de disque dur sur les modèles SHR-6082, 6162 et 6164

1. Desserrez les vis (x4) situées à gauche/droite et sur le côté supérieur pour retirer le support supérieur et desserrez les vis inférieures (x2) pour retirer le support inférieur.

Support supérieur Support inférieur

installation

1. Installez le disque dur (x1) sur le support inférieur et fi xez-le à l'aide de vis.
2. Installez les disques durs (x3) sur le support supérieur et fi xez-les à l'aide de vis.

Support supérieur Ajout Ajout Ajout Support inférieur Ajout Installé par défaut

1. Lorsque l'installation des disques durs supplémentaires est terminée, insérez les supports inférieur et supérieur dans le magnétoscope numérique et resserrez-les à l'aide des vis fournies.

Support supérieur Support inférieur

1. Lorsque l'installation des disques durs supplémentaires est terminée, connectez le câble d'alimentation ainsi que les câbles de données du disque dur (câble SATA) aux connecteurs ① \~ ⑥ de la carte mère.

- Notez que le numéro du câble de données de disque dur n'a aucun impact sur le fonctionnement du disque dur. Il suffit simplement de faire quelques arrangements au niveau des connecteurs en fonction de la longueur de chaque connecteur.

① ② ③ ④ DVD ⑤ ⑥

1. Vérifi ez les connexions de connecteurs et tout éventuel problème lié au câblage, puis refermez le couvercle et fi xez-le à l'aide de vis.

couverture

connexion à d'autres périphériques

■ Les illustrations suivantes sont extraites du modèle SHR-6164.

CONNEXION DE LA VIDÉO, DE L'AUDIO ET DE L'ÉCRAN

VIDEO IN AUDIO IN SPOT LOOP OUT AC 100-240V~IN AUDIO OUT VIDEO OUT (composite) USB 2.0 NETWORK RS-232CONSOLE RS-485 / ALARM VIDEO OUT (VGA)

CONNEXION RÉSEAU

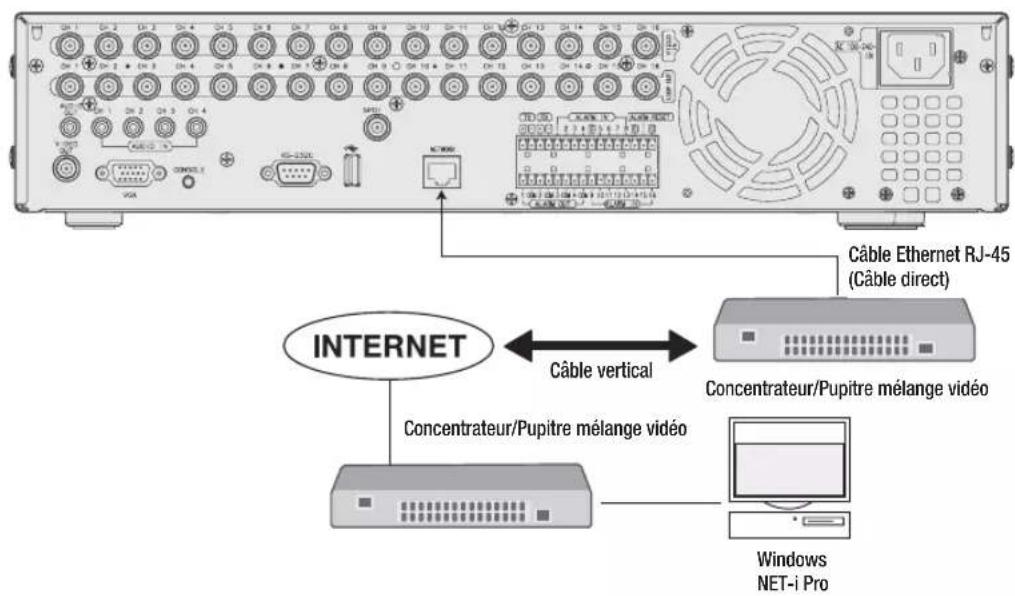

Connexion à Internet via Ethernet (10/100/1000BaseT)

Câble Ethernet RJ-45 (Câble direct) INTERNET Câble vertical Concentrateur/Pupitre mélange vidéo Windows NET-i Pro

connexion à d'autres périphériques

Connexion à Internet via l'ADSL

INTERNET Concentrateur/Pupitre mélange vidéo Ligne téléphonique (ADSL) MODEM ADSL Câble Ethernet RJ-45 (Câble direct) Windows NET-i Pro

CONNEXION USB

1. L'appareil dispose de deux ports USB, respectivement à l'avant et l'arrière.
2. Vous pouvez connecter au port USB un disque dur USB, un lecteur CD/DVD USB, une mémoire USB ou une souris.
3. Si un disque dur USB est relié au système, la reconnaissance du périphérique et ses réglages seront disponibles sous « Menu > Réglage du périphérique > Périphérique de stockage ». (Page 44)
4. Ce produit prend en charge le remplacement des composants à chaud, ce qui permet de connecter ou de retirer le périphérique USB alors que le système est en cours d'exécution.

■ Le disque dur de type USB doit être confi guré en tant que maître.
Si vous utilisez le périphérique USB à des fi ns de sauvegarde, formatez-le en FAT32 sur l'ordinateur au cas où celui-ci ne serait pas formaté sur le magnétoscope numérique.

CONNEXION D'UN PÉRIPHÉRIQUE POS

1. Vous pouvez brancher un périphérique POS au port RS-232C situé à l'arrière du produit à condition de le faire à l'aide d'un câble RS-232C.
2. La configuration de la connexion du port RS-232C est disponible via « Menu > Périphérique > Périphérique POS », appuyez sur le bouton et réglez les valeurs . (Page 46)

Le port d'entrée/sortie de l'alarme située à l'arrière de l'appareil est composé des éléments suivants.

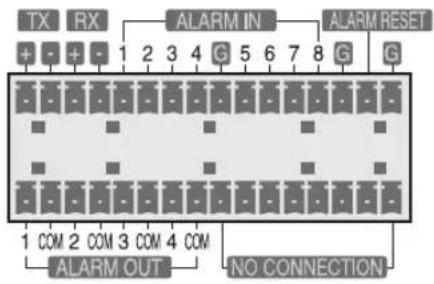

1. Port d'entrée/sortie de l'alarme sur les modèles 6080/6082

TX RX + - + - 1 2 3 4 G 5 6 7 8 G G ALARM IN ALARM RESET 1 COM 2 COM 3 COM 4 COM ALARM OUT NO CONNECTION

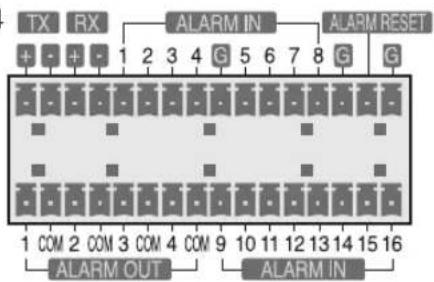

1. Port d'entrée/sortie de l'alarme sur les modèles 6160/6162/6163/6164

• ALARM IN 1 \~ 8 (SHR-6080/6082): Port d'entrée de l'alarme
• ALARM IN 1 \~ 16 (SHR-6160/6162/6163/6164): Port d'entrée de l'alarme
• ALARM RESET: À la réception d'un signal de réinitialisation d'alarme, le système annule l'entrée de l'alarme en cours et reprend la détection.
  • ALARM OUT 1 \~ 4: Port de sortie de l'alarme

1 C 2 C 3 C 4 C 9 10 11 12 13 14 15 16 ARARM IN(5mA sink) TX+ TX- RX+ RX- 1 2 3 4 G 5 6 7 8 G A.R G ALARM OUT ALARM IN ALARM IN (30VDC 2A, 125VAC 0.5A MAX) (5mA sink) (5mA sink)

connexion à d'autres périphériques

CONNEXION DU PÉRIPHÉRIQUE RS-485

Connectez le périphérique RS-485 par le port arrière.

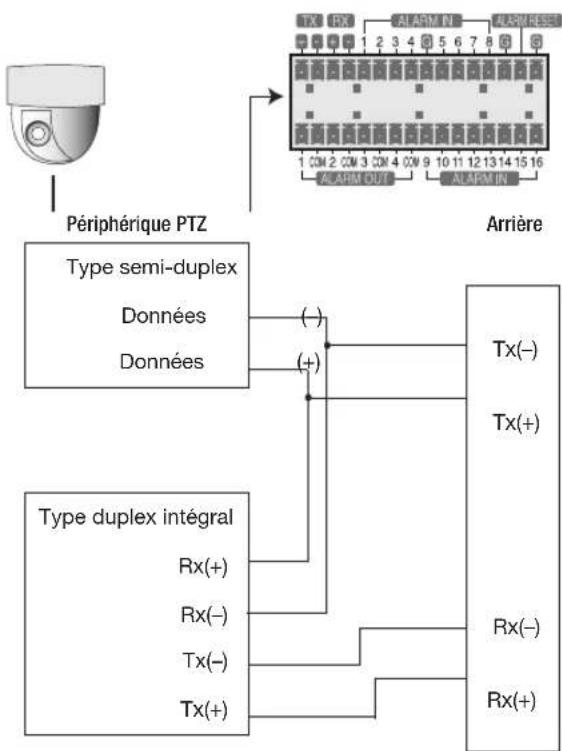

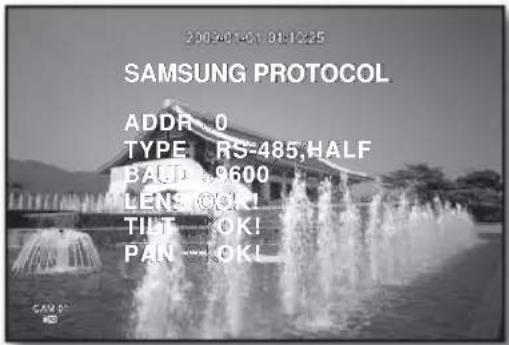

Par exemple, vous pouvez connecter et contrôler la caméra PTZ qui prend en charge la communication RS-485.

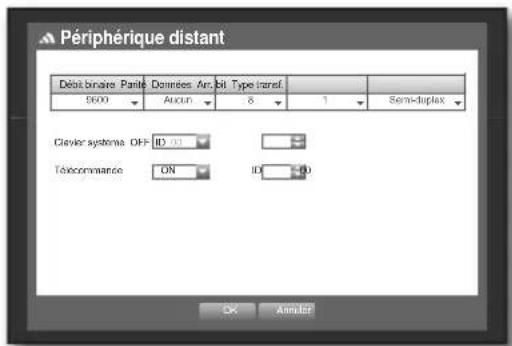

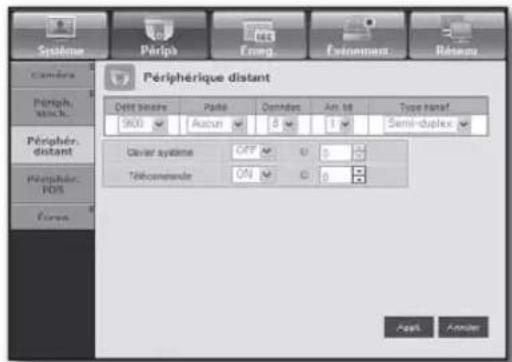

• Type transf. : YVous pouvez sélectionner semi-duplex ou duplex intégral comme type de transfert de données.
• Débit binaire : Les débits en bauds pris en charge sont comme suit : 600/1200/2400/4800/9600/19200/38400.

• Vérifi ez d'abord si le périphérique RS-485 est compatible avec l'appareil.
• Évitez de changer la polarité (+/-) du périphérique RS-485 lors de sa connexion.
  La polarité de connexion varie selon le type de caméra utilisée.

Pour de plus amples informations, reportez-vous à la documentation relative à la caméra PTZ concernée.

Ex : DVR(TX+/-)↔ SCC-C6433,35(RX+/-)

$$ D V R (T X + / -) \leftrightarrow S C C - C 6 4 0 3, 0 7 (T X + / -) $$

INFORMATIONS PRÉALABLES

Démarrage du système

1. Branchez le cordon d'alimentation du magnétoscope numérique dans la prise murale.
2. Appuyez sur le bouton d'alimentation en façade.
3. Vous verrez s'affi cher l'écran d'initialisation. Le processus d'initialisation nécessite près d'1 minute pour que les icônes apparaissent tour à tour. Si un nouveau disque dur est installé, le processus d'initialisation pourra être plus long.

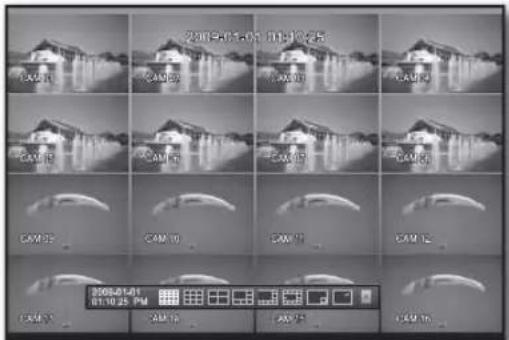

4. L'écran Live (Direct) apparaît avec un bip sonore.

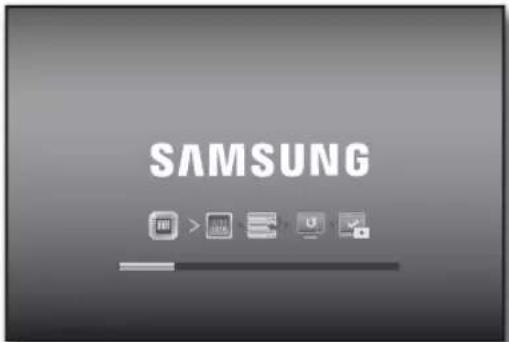

SAMSUNG

SAMSUNG

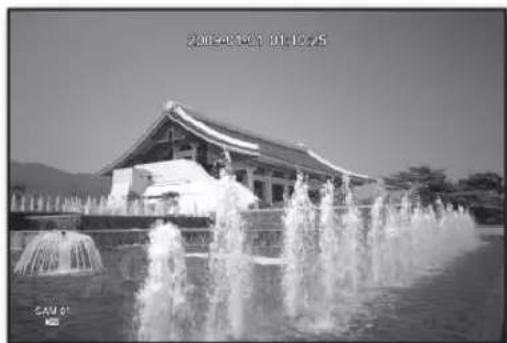

2005-01-01 01:10:25 CAM-01 CAM-01 CAM-01 CAM-01 CAM-01 CAM-01 CAM-01 CAM-01 CAM-02 CAM-02 CAM-02 CAM-02 CAM-03 CAM-03 CAM-03 CAM-03 CAM-04 CAM-04 CAM-04 CAM-04 CAM-05 CAM-05 CAM-05 CAM-05 CAM-06 CAM-06 CAM-06 CAM-06 CAM-07 CAM-07 CAM-07 CAM-07 CAM-08 CAM-08 CAM-08 CAM-08 CAM-09 CAM-09 CAM-09 CAM-09 CAM-10 CAM-10 CAM-10 CAM-11 CAM-11 CAM-11 CAM-12 CAM-12 CAM-12 CAM-13 CAM-13 CAM-13 CAM-14 CAM-14 CAM-14 CAM-15 CAM-15 CAM-15 CAM-16 CAM-16 CAM-16 CAM-17 CAM-17 CAM-17 CAM-18 CAM-18 CAM-18 CAM-19 CAM-19 CAM-19 CAM-20 CAM-20 CAM-20 CAM-21 CAM-21 CAM-21 CAM-22 CAM-22 CAM-22 CAM-23 CAM-23 CAM-23 CAM-24 CAM-24 CAM-24 CAM-25 CAM-25 CAM-25 CAM-26 CAM-26 CAM-26 CAM-27 CAM-27 CAM-27 CAM-28 CAM-28 CAM-28 CAM-29 CAM-29 CAM-29 CAM-30 CAM-30 CAM-30 CAM-31 CAM-31 CAM-31 CAM-32 CAM-32 CAM-32 CAM-33 CAM-33 CAM-33 CAM-34 CAM-34 CAM-34 CAM-35 CAM-35 CAM-35 CAM-36 CAM-36 CAM-36 CAM-37 CAM-37 CAM-37 CAM-38 CAM-38 CAM-38 CAM-39 CAM-39 CAM-39 CAM-40 CAM-40 CAM-40 CAM-41 CAM-41 CAM-41 CAM-42 CAM-42 CAM-42 CAM-43 CAM-43 CAM-43 CAM-44 CAM-44 CAM-44 CAM-45 CAM-45 CAM-45 CAM-46 CAM-46 CAM-46 CAM-47 CAM-47 CAM-47 CAM-48 CAM-48 CAM-48 CAM-49 CAM-49 CAM-49 CAM-50 CAM-50 CAM-50

Arrêt du système

Vous ne pouvez éteindre le système qu'à la condition d'être connecté au magnétoscope numérique. Si vous n'êtes pas administrateur, vous devrez obligatoirement disposer du privilège pour arrêter le système.

1. Appuyez sur le bouton [POWER] de la télécommande ou en façade, ou effectuez un clic droit pour affi cher le menu contextuel et sélectionnez .

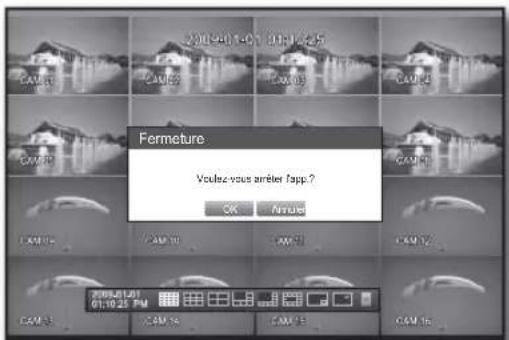

2. La fenêtre de confirmation de « Fermeture » s'affi che.
3. Servez-vous des touches directionnelles sur la télécommande ou en façade pour aller sur puis appuyez sur le bouton [ENTER] ou cliquez sur . Le système s'arrête.

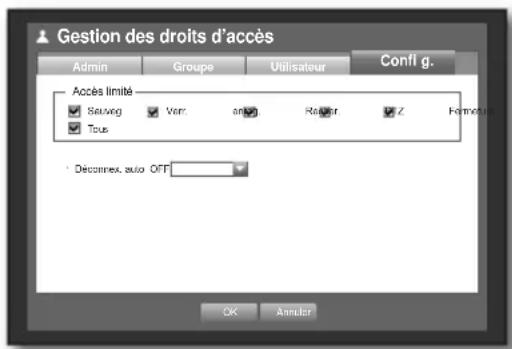

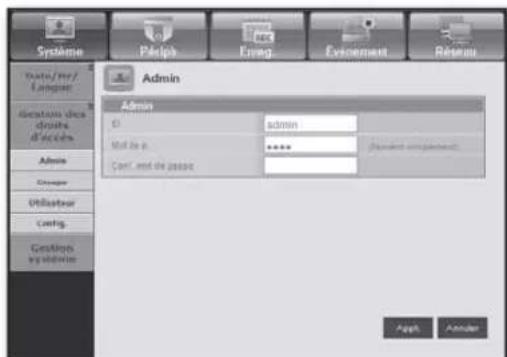

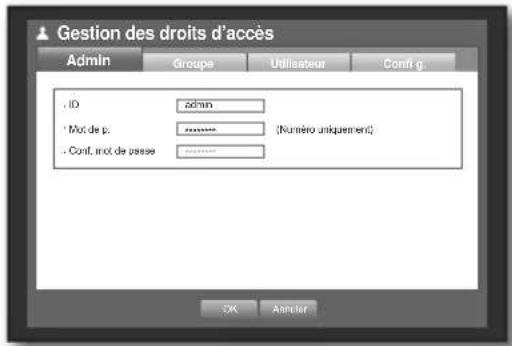

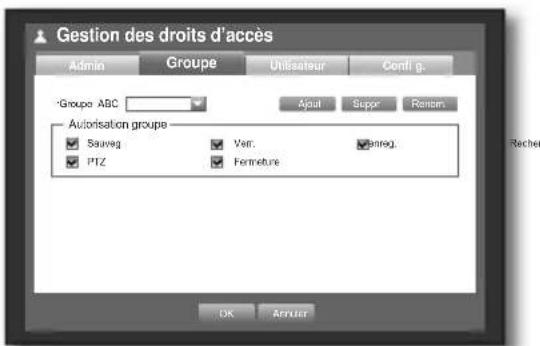

Pour la gestion des droits d'accès, reportez-vous à « Gestion des droits d'accès > Réglage des droits d'accès ». (Page 38)

Connex

Pour accéder au magnétoscope numérique ou à un menu limité d'accès, vous devez vous être préalablement connecté au magnétoscope numérique.

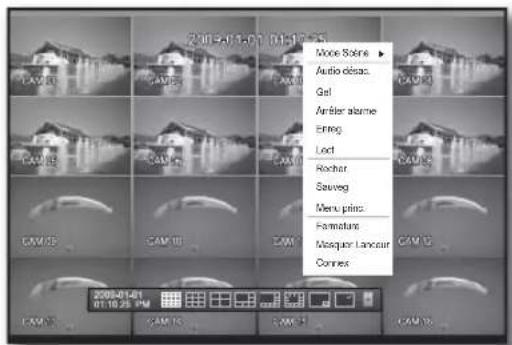

1. En mode Live, effectuez un clic droit sur n'importe quelle zone de l'écran. Vous pouvez voir le menu contextuel, tel qu'indiqué dans la figure de droite.

2005-01-01 01:16:35 Movie Scene ▶ Audio desiac Go! Antler alarme Erreg Lock Hoche Saving Menu pins: Formations Mosquer Lancaur Connex 2005-01-01 01:16:35 PM

1. Cliquez sur . La boîte de dialogue de connexion s'affi che. Vous pouvez aussi affi cher la boîte de dialogue de connexion pour accéder au menu de votre choix en appuyant sur le bouton [MENU] de la télécommande ou en façade.

La boîte de dialogue de connexion s'affi chera aussi si vous appuyez sur le bouton de menu de la télécommande ou la façade du magnétoscope numérique lorsque le menu correspondant nécessite une connexion.

2005-01-01 01:16:25 CAMIN CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER CAMER

Pour en savoir plus sur les droits d'accès restreints, reportez-vous à « Gestion des droits d'accès > Réglage des droits d'accès ». (Page 38)

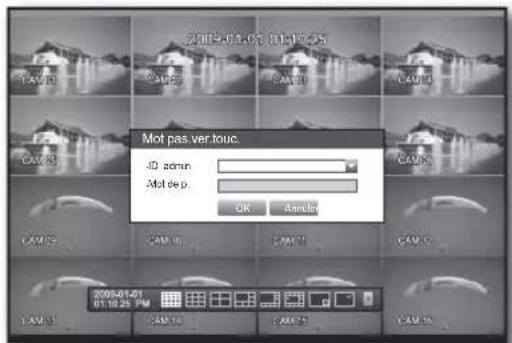

Verrouillage de tous les boutons

Ceci restreint l'accès à tous les boutons disponibles sur le magnétoscope numérique.

1. En mode Live, appuyez sur les boutons suivants, dans l'ordre : [STOP]-[FREEZE]-[STOP]-[FREEZE]-[MENU]. Tous les boutons seront verrouillés.

2. En mode verrouillage, appuyez sur n'importe quel bouton pour affi cher un dialogue où vous serez invité à entrer le mot de passe pour déverrouiller les boutons. Le verrouillage des boutons sera désactivé si vous entrez le mot de passe admin.

Icônes de l'Écran Live (Direct)

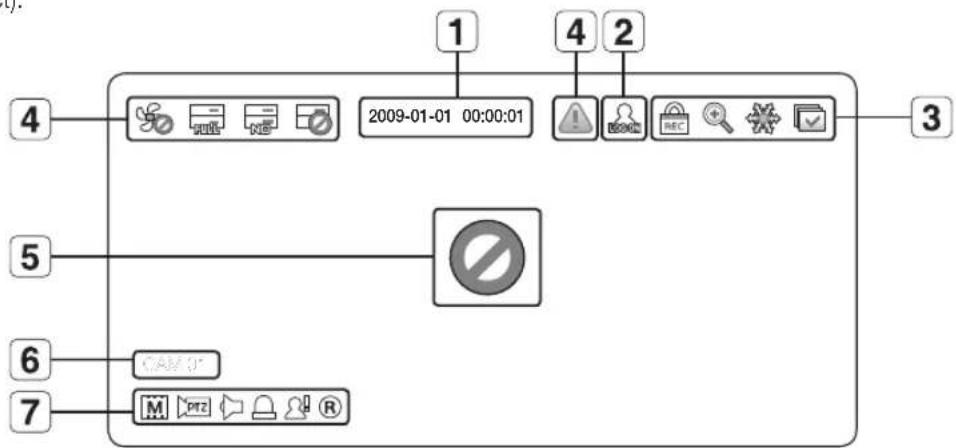

Vous pouvez vérifi er l'état ou le fonctionnement du magnétoscope numérique à l'aide des icônes de l'écran Live (Direct).

Nom			Description
1	Date et heure actuelles		Affi che l'heure et la date actuellement sélectionnées.
2	Infos identifi ant		Lorsque vous êtes connecté, l'icône « LOG ON » s'affi che.
3	Mode Écran		S'affi che lorsque la fonction zoom est active.
			S'affi che lorsque vous appuyez sur le bouton Pause.
			S'affi che en mode Séq. auto dans lequel tous les canaux sont activés selon l'intervalle de temps spécifié é.
			S'affi che lorsque la lecture est en cours.Pour annuler l'enregistrement, entrez le mot de passe.
4	Système d'exploitation		S'affi che en cas de problème lié au ventilateur.
			S'affi che lorsque le disque dur est plein et le magnétoscope dispose d'un espace insuffi sant pour l'enregistrement.
			S'affi che en l'absence de disque dur installé ou lorsque le disque dur existant doit être remplacé.
			S'affi che lorsque le disque dur nécessite une vérifi cation technique.
			S'affi che lorsqu'un nouveau micrologiciel est détecté depuis le réseau.
5	État de l'entrée vidéo		S'affiche en l'absence de toute entrée lorsque la caméra est réglée sur.<ON>.
			Rien ne s'affi chera à l'écran si la caméra est réglée sur<OFF>.
6	Nom/canal de caméra		Affi che le nom de la caméra et le canal modifi é, selon le cas.
7	Fonctionnement de la caméra		Affi che la résolution de l'écran d'enregistrement. (Page 52)
			S'affi che sous forme de réglage PTZ et en jaune lorsque PTZ est en cours d'utilisation.
			Affi che l'activation/assourdissement audio.Ne s'affi che pas en mode vidéo en cas de désactivation.
			Si le capteur est réglé sur<ON>, le signal d'entrée s'affichera à l'écran du canal connecté.
			S'affi che en cas de détection de mouvement lorsque la fonction Détection mouv est réglée sur<ON>.
			Affi che le mode d'enregistrement en cours sous Enreg./Événement/Calend.

Info erreur

• Si vous mettez le système sous tension alors que le disque dur interne n'est pas connecté ou lorsqu'une erreur survient, l'icône « ÉCHEC DISQUE DUR » ( ) s'affi chera dans le coin supérieur gauche. Le cas échéant, contactez le centre de dépannage pour demander de l'assistance car ceci peut provoquer un dysfonctionnement au niveau de l'enregistrement, de la lecture et de la sauvegarde.
• Si le ventilateur ne fonctionne pas correctement ou connaît une défaillance, la fenêtre apparaîtra et l'icône Err. ventil (®) s'affi chera dans le coin supérieur gauche de l'écran. Dans ce cas, vérifi ez le bon fonctionnement du ventilateur interne.

Lorsqu'une erreur se produit au niveau du ventilateur, la durée de vie du produit risque d'en être affectée. Il convient donc, dans ce cas, de faire appel à l'assistance du centre de dépannage.

Si vous voyez s'affi cher les icônes Err. ventil, Pas de DD ou Échec disque dur, contactez le centre de dépannage pour de plus amples renseignements.

Menu Écran Live (Direct)

Outre l'utilisation des boutons situés sur la télécommande ou en façade, vous pouvez accéder au menu souhaité en effectuant un clic droit sur n'importe quelle zone en mode Live.

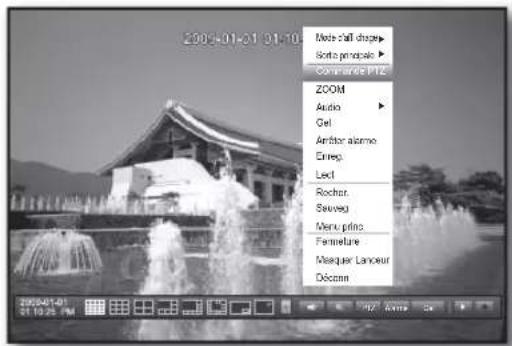

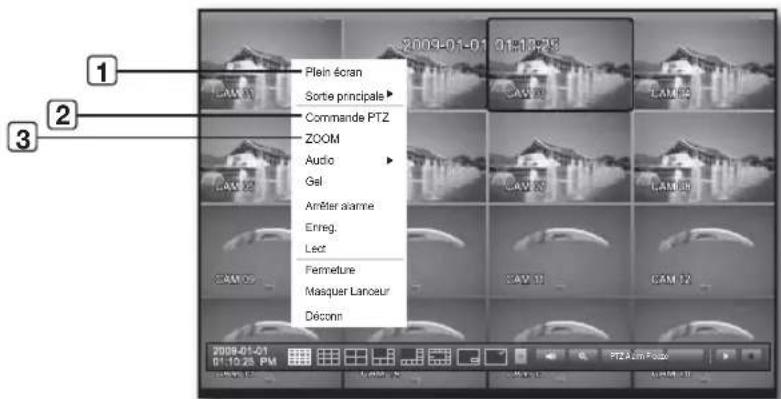

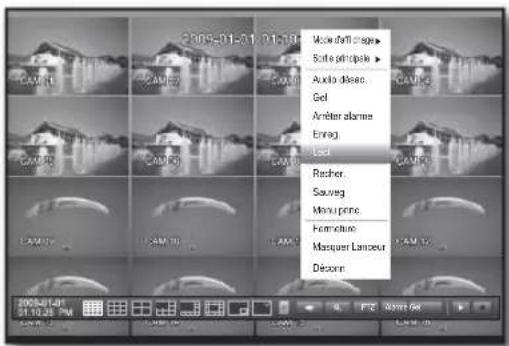

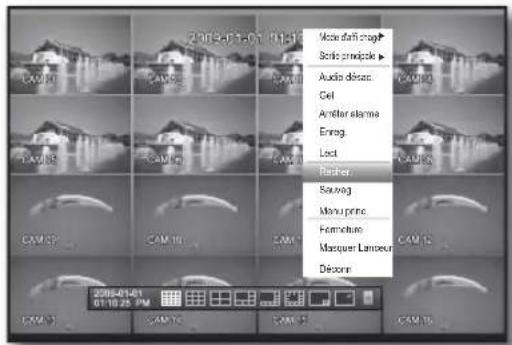

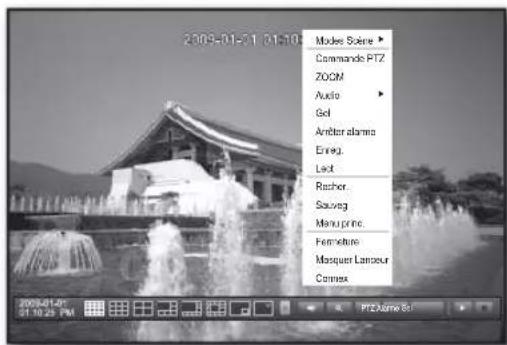

Le menu contextuel qui apparaît à la suite d'un clic droit sur l'écran varie selon le mode de connexion/déconnexion, le mode d'écran partagé ou le mode de fonctionnement DVD.

- Les éléments de menu sous Recher., Enreg., Sauveg, Fermeture et PTZ peuvent être désactivés, en fonction des droits d'accès de l'utilisateur.

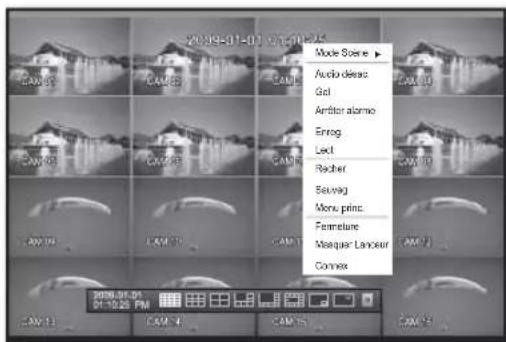

< Menu Mode partagé >

2009-01-01 01:10 Modes Soire ▶ Commande PTZ ZOOM Audio ▶ Gol Amber albina Enreg. Lact Racher... Sauveg Manu printc. Fermebure Masquer Lamzeur Cannex

< Menu Mode Unique >

Menu Mode partagé

Le menu contextuel en mode partagé dépend de l'état d'activation/désactivation.

2009-01-01 01:10:25 Modes Scene Sora Princase Audio césac. Gel Améter alarme Enreg. Lect Recher. Sauveg Menu princ. Fermestre Masquer Lanceur Décorn 2009-01-01 01:10:25 PM CAM 31 CAM 32 CAM 33

Menu Description
1	Mode Scène Reportez-vous à « Mode Live ». (Page 29)
2	Sortie principale	Reportez-vous à « Sortie principale ». (Page 31)
3	Activation/désactivation audio	Reportez-vous à « ACTIVATION/DÉSACTIVATION AUDIO ». (Page 32)
4	Gel Reportez-vous à « Gel ». (Page 32)
5	Arrêter alarme	Arrête la sortie d'alarme et le suivi d'événement. Reportez-vous à « SUIVI D'ÉVÉNEMENT ». (Page 33)
6	Enreg./Arrêt Début/arrête l'enregistrement standard.
7	Lect	Lit les résultats de la recherche (données). Reportez-vous à « recherche et lecture > Lecture ». (Page 69)
8	Recher.	Reportez-vous à « recherche et lecture > Recherche ». (Page 66)
9	Sauveg	Reportez-vous à « Utilisation du magnétoscope numérique> Réglage de la sauvegarde ». (Page 56)
10	Menu princ.	Accède au menu principal. Reportez-vous à la section Utilisation du magnétoscope numérique. (Page 34)
11	Fermeture	Met hors tension le magnétoscope numérique.
12	Affi cher/Masquer Lanceur	Affiche ou masque le lanceur. Reportez-vous au « Afficher le menu Lanceur ». (Page 28)
13	Connexion/Déconnexion	Vous pouvez vous connecter ou vous déconnecter.

Menu Mode Unique

Le menu Mode Unique n'est disponible qu'en mode Unique.

Le menu contextuel du mode 1 Canal en mode Part. est différent de celui qui s'affi che en mode Unique.

Plein écran Sorte principale Commande PTZ ZOOM Audio Gel Améter alarme Erreg. Lect Fermeture Masquer Lanoeur Déconn

1	Plein écran	Sélectionnez le canal souhaité puis cliquez dessus en mode Part. pour basculer sur le mode plein écran du canal sélectionné.
2	Commande PTZ	Accède au menu Commande PTZ. Le menu PTZ est activé uniquement en mode Live 1 Canal. (Page 64)
3	ZOOM Agrandit l'image sélectionnée. (Page 32)

Affi cher le menu Lanceur

Vous pouvez utiliser le menu Lanceur apparaissant en bas de l'écran Live (Direct) afi n d'y accéder.

1. En mode Live, effectuez un clic droit sur le menu contextuel et sélectionnez .
2. Positionnez le curseur sur le bouton et cliquez sur l'élément de votre choix dans le menu Lanceur.

Si aucune entrée n'est saisie pendant 10 secondes, le menu disparaîtra de l'écran.
■ Le menu Lanceur n'est accessible que via la souris.
- Les modèles SHR-6080/6082 ne prennent pas en charge le mode partagé en 16.

Menu Description
1	Date/Heure	Affi che l'heure et la date actuellement sélectionnées.L'indication AM/PM s'affi che lorsque vous réglez le format horaire sur 12 heures dans « Système>Date/Heure/Langue>Heure ». (Page 34)
2	Mode Écran	S'affi che, par ordre, en mode d'écran partagé en 16, 9, 4, 6, 8 et 13, en mode PIP et en mode Séq. auto.Le mode actuellement sélectionné apparaît en surbrillance en blanc.
3	Bouton Extension de menu	Cliquez sur ce bouton pour affi cher le menu masqué à droite.
4	Audio Active/désactive le son du canal sélectionné.
5	Zoom Agrandit la zone sélectionnée. Ceci n'est disponible qu'en mode Single Live.
6	PTZ	Exécute le lanceur de la Commande PTZ. Ceci n'est disponible qu'en mode Single Live.
7	Alarme Arrête l'alarme si celle-ci est activée.
8	Gel Gèle temporairement l'écran Live (Direct).
9	Lecture	Bascule en mode Lecture en cas d'existence de fi chier à lire, et dans le cas contraire, passe en mode Recherche.
10	Enregistrement	Start/End recording the Live screen.Marche/arrêt de l'enregistrement dans l'écran Live (Direct).

Les modèles SHR-6160/6162/6163/6164 affi chent les images Live de 16 canaux dans un total de 8 dispositions d'écrans partagés.

Changement du mode écran

Pour changer de menu partagé, sélectionnez un mode d'écran dans le menu Lanceur ou effectuez un clic droit sur un mode d'écran dans le menu contextuel.

Appuyez sur le bouton [MODE] situé en façade ou sur la télécommande pour changer de mode selon la séquence des éléments de menu du lanceur.

- Les modèles SHR-6080/6082 ne prennent pas en charge le mode partagé en 16.

Mode partagé en16 Mode partagé en 9

Mode partagé en 4 Mode partagé en 6

CH1 CH2 CH3 CH4 CH5CH6CH7CH8

Mode partagé en 8 Mode partagé en 13

PIP Séquence auto

Basculement en mode partagé

Les modèles SHR-6160/6162/6163/6164 affi chent 16 images Live selon la séquence suivante : mode Unique, mode partagé en 4 et mode partagé en 9.

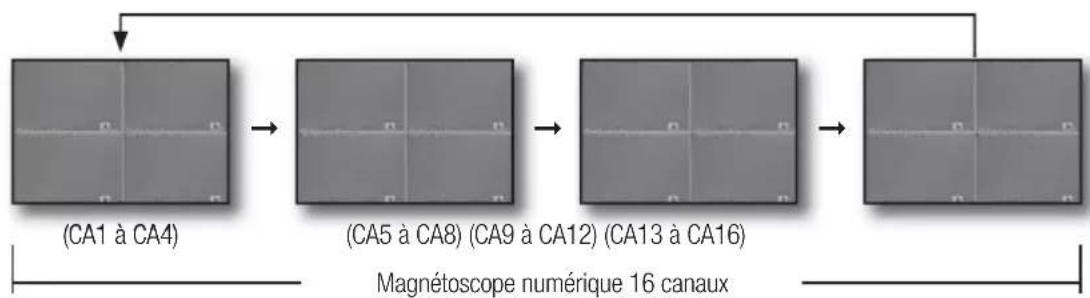

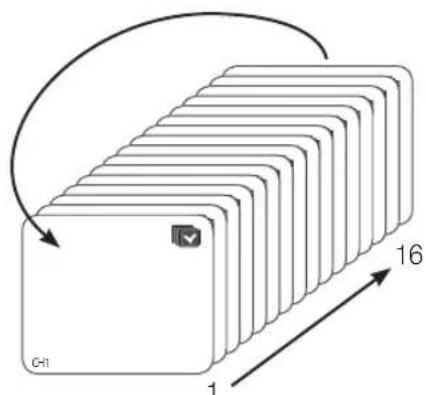

Séquence auto

C-1 1 16

Mode Unique

Mode partagé en 4

CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 10-16 1-9

Mode partagé en 9

En mode Unique, lorsque vous avez spécifié sous « Réglage du périphérique>Caméra », la fonction Séquence auto est exécutée selon l'intervalle défi ni. (Page 42)
En mode partagé, lorsque vous avez spécifié sous « Réglage du périphérique>Écran », la fonction Séquence auto est exécutée selon l'intervalle défi ni. (Page 47)

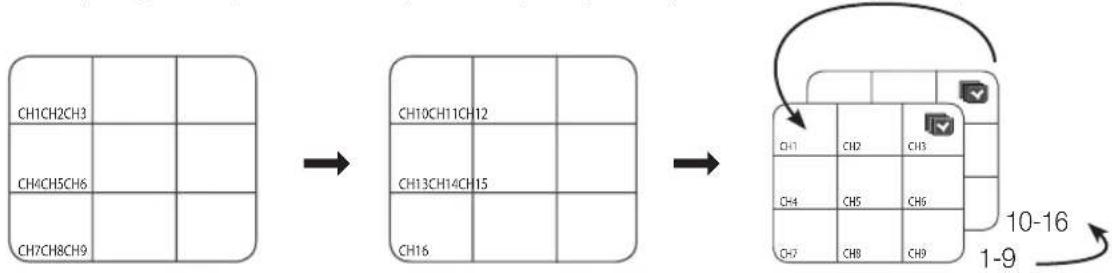

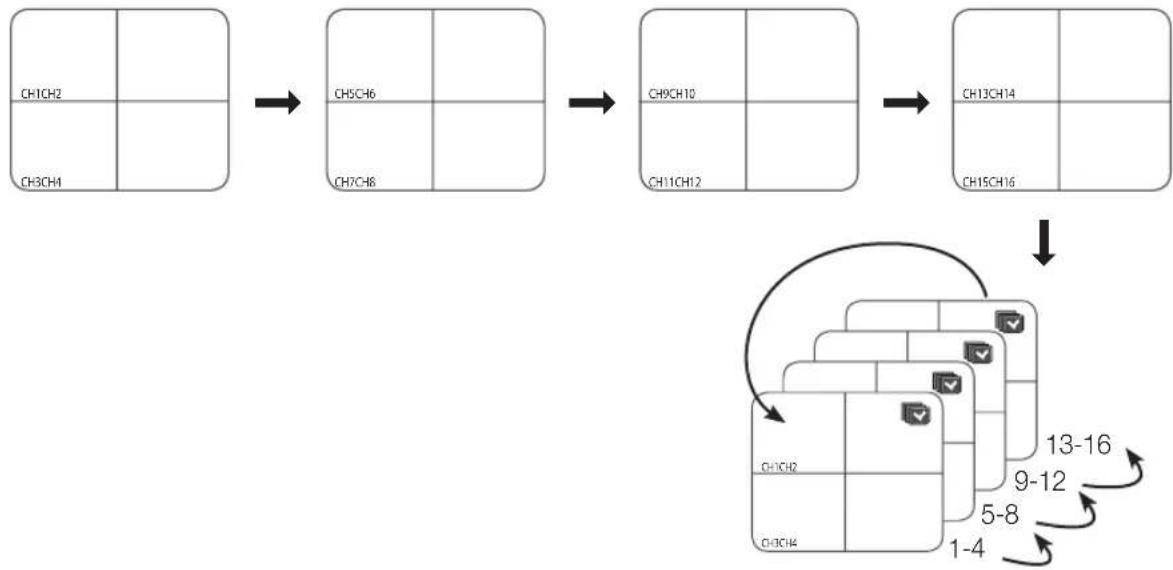

Basculement manuel

Appuyez sur le bouton gauche/droit situé en façade ou sur la télécommande ou cliquez sur la touche directionnelle <◀/▶> pour passer sur le mode partagé suivant.

- Lorsque vous appuyez sur le bouton de direction vers la droite [▶] en mode partagé en 9 : Mode partagé en 9 (canaux CH 1\~9) → Mode partagé en 9 (canaux CH 10\~16) → Séquence auto

- Lorsque vous appuyez sur le bouton de direction vers la droite [▶] en mode partagé en 4 : Canaux (CH 1\~4) → Canaux (CH 5\~8) → Canaux (CH 9\~12) → Canaux (CH 13\~16) → Séquence auto

Réglage de canal

Vous pouvez affi cher le canal dans la zone de votre choix d'un écran partagé.

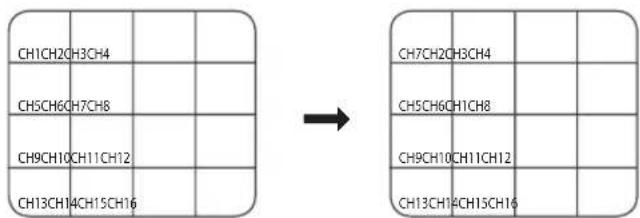

1. Positionnez le curseur sur le nom de la caméra de chaque canal afi n d'affi cher la touche ▼> à la droite de l'écran.

2. Cliquez sur un nom de caméra afi n d'affi cher une liste de canaux dans lesquels vous pourrez sélectionner un canal différent.

3. Sélectionnez un canal de votre choix et cliquez dessus.

Le canal choisi devient le canal en cours.

Ex : en basculant du canal CH 1 au canal CH 7

Basculement en mode Unique

En mode partagé, sélectionnez et double-cliquez sur le canal de votre choix pour passer au mode Unique correspondant.

Appuyez sur le bouton numérique correspondant au canal de votre choix en façade ou sur la télécommande afi n de basculer sur le mode Unique y afférent.

Reportez-vous à « Télécommande>Utilisation des boutons du pavé numérique ». (Page 12)

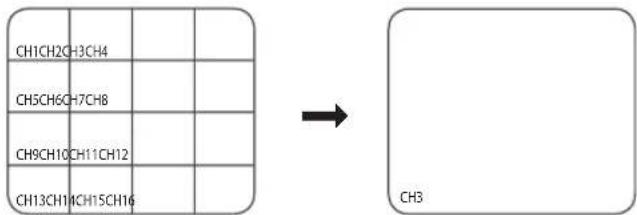

Ex : lorsque vous double-cliquez sur le canal CH 3 ou appuyez sur le numéro 3 de la télécommande ou en façade.

CH1CH2CH3CH4 CH5CH6CH7CH8 CH9CH10CH11CH12 CH13CH14CH15CH16 → CH3

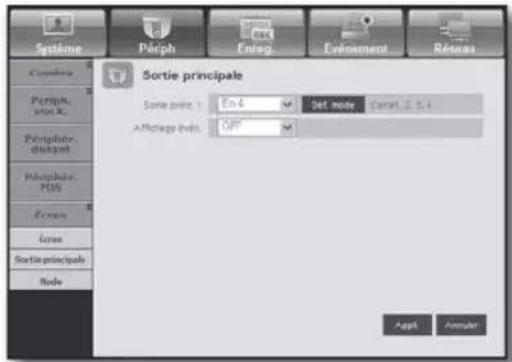

SORTIE PRINCIPALE

Le contrôle de la Sortie Principale est indépendant du mode Live, qui assure le suivi d'un canal spécifi que via le port Sortie principale.

Sélection d'un mode Sortie principale

Si un événement se produit tel que celui d'un capteur, d'un déplacement ou d'une alarme depuis le port Sortie principale en connexion avec un écran, vous pourrez sélectionner un mode d'écran de sortie.

1. En mode Live, effectuez un clic droit sur n'importe quelle zone de l'écran. Le menu Live s'affi che.

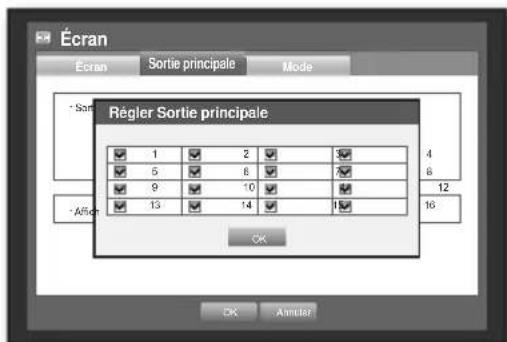

2. Cliquez sur Sortie principale L'écran partagé apparaît selon la source de la Sortie principale. (Page 48)

Sortie princ. 1 : prend en charge les modes d'écran partagé en 16, 9 et 4, le mode Séq. auto et le mode Unique.

Musiclet dogs Sound image Audio class Gel Anchor alarm Energ. Lock Rocher Sauveg Maine pinx Forniture Mosquer Lancet Décom En 15 En 3 En 4 Sequence auto Uniquant Canal1 Canal2 Canal3 Canal4 Canal5 Canal6 Canal7 Canal8 Canal9 Canal10 Canal11 Canal12 Canal13 Canal14 Canal15 Canal16 2005-01-01 01:10:25 PM

< Menu multicanaux Live >

ZOOM

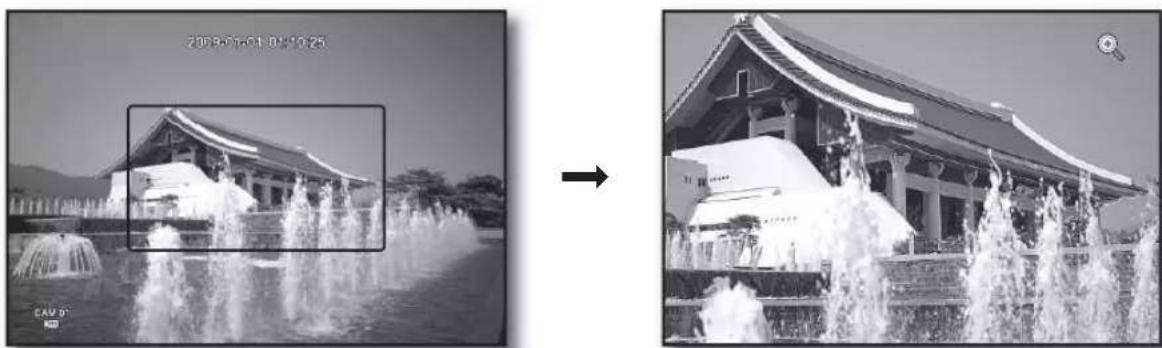

Ceci n'est disponible qu'en mode Single Live. En mode Unique, sélectionnez une zone de votre choix et servez-vous de la fonction Zoom pour l'élargir au double de sa taille.

1. Effectuez un clic droit et sélectionnez dans le menu contextuel qui s'affi che. Appuyez sur le bouton [ZOOM] en façade ou sur la télécommande ou cliquez simplement sur dans le menu du lanceur. La boîte de dialogue Zoom apparaît.

2. Servez-vous des touches directionnelles ou faites un glisser-déposer pour spécifi er une zone à agrandir.

3. Appuyez sur le bouton [ENTER] ou double-cliquez sur la zone sélectionnée pour l'agrandir au double de sa taille. ■ Sur l'image agrandie, servez-vous des boutons directionnels (▲▼◀▶) de la télécommande ou en façade pour déplacer la zone agrandie.

4. Appuyez sur le bouton [ZOOM] en façade ou sur la télécommande ou cliquez simplement sur < > dans le menu du lanceur pour désactiver le zoom.

Vous pouvez activer/désactiver le son correspondant au canal en mode Live.

ACTIVATION/DÉSACTIVATION AUDIO en Mode Unique

Cliquez sur l'icône audio (⇨) à l'écran ou appuyez sur le bouton [AUDIO] en façade ou sur la télécommande pour activer/désactiver la fonction audio.

Seul le canal pour lequel l'option

GEL

Cette option n'est disponible que sous le mode Live qui interrompt temporairement la lecture de l'image Live.

1. Appuyez sur le bouton [FREEZE] en façade ou sur la télécommande ou cliquez sur < Gel > dans le menu du lanceur.

La lecteur de l'image est temporairement arrêtée.

1. Appuyez à nouveau sur le bouton [FREEZE] ou cliquez sur < Gel >.

Ceci désactive la fonction de gel.

Ceci affi che le canal en synchronisation avec un événement spécifi que (Capteur/Mouvement/Perte vidéo) lorsque celui-ci survient.

Dans « Écran>Affichage évén. », réglez le suivi d'événement sur ON/OFF et spécifiez le temps d'affichage de l'événement. (Page 47)

- Si plusieurs événements se produisent en même temps, l'écran basculera en mode partagé.

• 2\~4 événements : mode partagé en 4
• 5\~9 événements : mode partagé en 9
• 10\~16 événements : mode partagé en 16

- Si le deuxième événement se produit durant la durée définie pour , le premier événement durera jusqu'à la fi n du second événement. (Page 47)

- lorsque vous réglez sur 5 secondes et qu'un seul événement uniquement se produit sur le canal CH 1.

L'événement survient 5 secondes


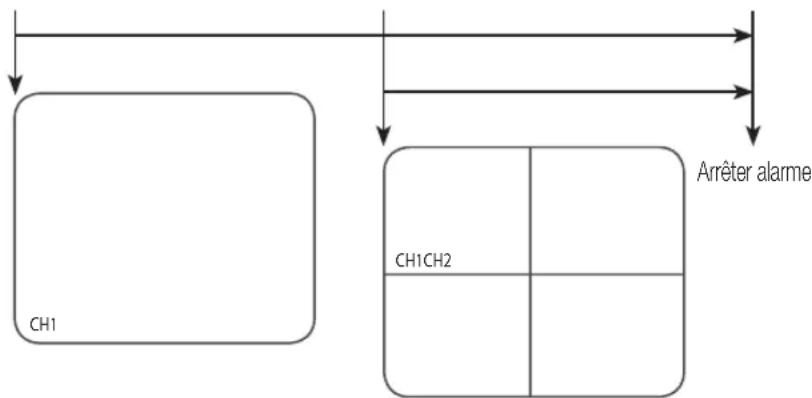

Ex : lorsque vous réglez sur 5 secondes et qu'un deuxième événement se produit sur le canal CH 2 durant la durée défi nie après que le premier événement se soit produit dans le canal CH 1.

L'événement survient 4 secondes 9 secondes

• Appuyez sur le bouton [ALARM] pour réinitialiser les réglages de l'alarme et désactiver le mode d'événement en cours.
  Si une alarme est activée dans les conditions que vous avez défi nies pour l'enregistrement de l'événement et les durées antérieure/supérieure à l'alarme, l'enregistrement de l'événement sera exécuté.
  ■ Ceci s'applique également à l'écran de Sortie principale.

utilisation du magnétoscope numérique

Vous pouvez confi gurer les propriétés du système, les périphériques et les options à la fois pour l'enregistrement, l'événement, la sauvegarde et le réseau.

Vous pouvez confi gurer les options Date/Heure/Langue, Droits d'accès, Propriétés du système et Journal.

Date/Heure/Langue

Vous pouvez vérifi er et confi gurer les réglages de Date/Heure actuelles, les propriétés liées à l'heure ainsi que la langue utilisée pour l'interface à l'écran.

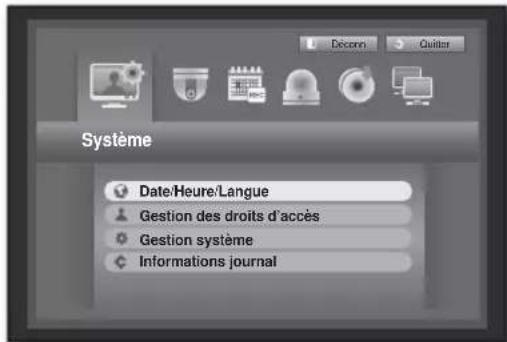

Réglage de Date/Heure/Langue

Spécifi ez les réglages de Date/Heure/Langue

L'utilisation de la souris peut faciliter la confi guration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.

- Si vous n'êtes pas connecté, le système affi chera une fenêtre de connexion.

Reportez-vous à « Connex ». (Page 24)

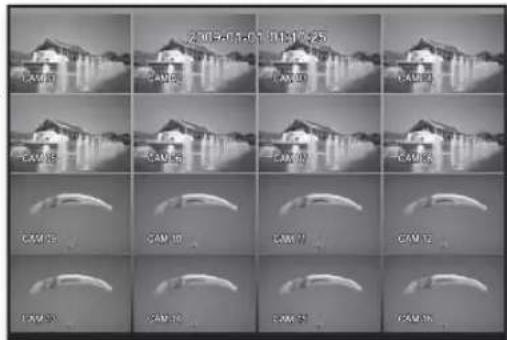

2:00:04:11 01:11:25 LAWA CAMB LAWB CAMB CAMB CAMB CAMB CAMB CAMB CAMB CAMB CAMB CAMB

1. Servez-vous des boutons directionnels gauche/droite (◀ ▶) pour sélectionner . Le menu de confi guration des propriétés système est sélectionné.

2. Servez-vous des boutons directionnels haut/bas (▲▼) pour sélectionner puis appuyez sur le bouton [ENTER].

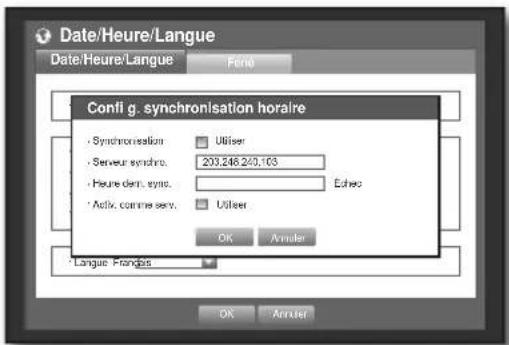

3. Sélectionnez . Une boîte de dialogue s'affi che permettant de confi gurer les options de Date, d'Heure et de Langue.

4. Servez-vous des boutons directionnels (▲▼◀▶) afi n de sélectionner un élément à régler et effectuez les changements souhaités.

- Date : règle la date apparaissant à l'écran. Vous pouvez sélectionner le format de la date. - Heure : règle l'heure et le format de l'heure apparaissant à l'écran. Sélectionnez l'une des valeurs <24 Heures, 12 Heures (AM/PM)>.

- Fus. hor. : règle le fuseau horaire dans votre région en fonction du temps moyen de Greenwich (GMT). ■ GMT (Temps moyen de Greenwich) est le temps universel standard adopté pour le calcul des fuseaux horaires dans le monde.

- Sync hor. : vous pourrez régulièrement régler l'heure actuelle de votre magnétoscope numérique en synchronisation avec un si vous sélectionnez l'utilisation de l'option .

Système Date/Heure/Langue Gestion des droits d'accès Gestion système Informations journal

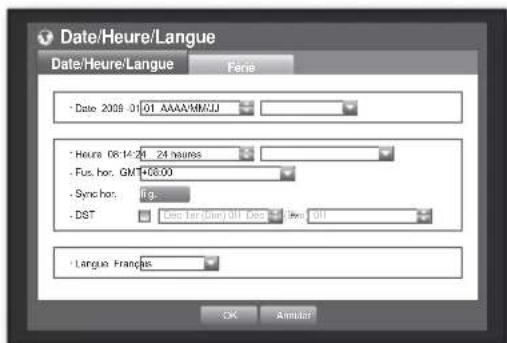

Date/Heure/Langue Date/Heure/Langue Ferie - Date 2008-01 01 AAAAAA01AU - Heure 08:14:24 24 inches - Fus. hor. GM+05:00 - Sync. hor. Ifg. - DST - Langue Franças OK Answer

Dans ce cas, la configuration de n'autorise pas l'ajustement de l'heure.

• Serveur synchro. : entrez l'adresse IP ou l'URL du serveur de synchronisation.
• Heure dern. sync. : affi che l'heure de synchronisation la plus récente depuis le serveur de synchronisation sélectionné.
• Activ. comme serv. : réglez ceci sur pour permettre au magnétoscope numérique de jouer le rôle de serveur de synchronisation pour d'autres magnétoscopes numériques.

- DST : réglez l'heure d'été, durant la période de temps spécifiée, de manière à reculer l'heure correspondant à votre fuseau horaire d'1 heure par rapport au temps GMT.

Date/Heure/Langue Date/Heure/Langue Fand Confl g. synchronisation horaire • Synchronisation • Serveur synchro. • Haure dem. synch. • Active comme serv. • Uilleer 203.248.243.103 Echo OK Annuler Langue: Fandes OK Annuler

- Langue : sélectionnez la langue de votre choix. Règle la langue de l'interface.

Les langues suivantes sont disponibles : anglais, français, allemand, italien, chinois, russe, coréen, polonais, japonais, néerlandais, portugais, turc, tchèque, danois et suédois.

1. Lorsque la confi guration des options Date/Heure/Langue est terminée, appuyez sur .

- Vous pouvez également utiliser les boutons numériques de la télécommande ou en façade afi n d'entrer les valeurs pour la Date, l'Heure et d'autres champs numériques.

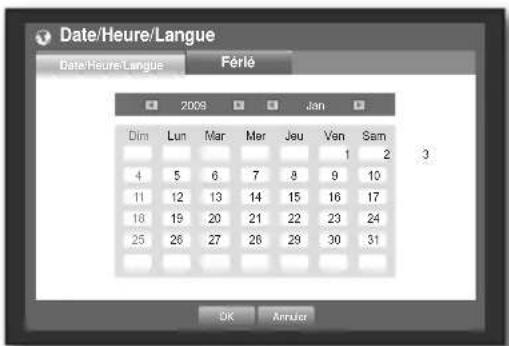

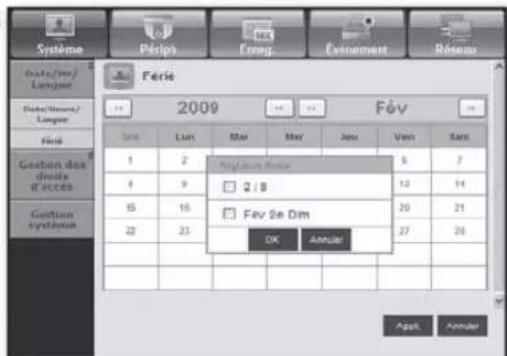

Réglage des jours fériés

Vous pouvez défi nir des dates spécifi ques pour les jours fériés selon vos préférences.

Les jours fériés s'appliquent également aux options et .

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour sélectionner puis appuyez sur le bouton [ENTER].
2. Sélectionnez . Un calendrier apparaît permettant de confi gurer les jours fériés.
3. Servez-vous des boutons directionnels gauche/droite <→ pour sélectionner l'année ou le mois puis appuyez sur le bouton [ENTER].

Date/Heure/Langue Date/Heure/Langue Férié 2008 Jan Dim Lun Mar Mer Jeu Ven Sam 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 OK Annulat

1. Utilisez les boutons directionnels (▲▼◀▶) pour sélectionner la date de votre choix puis appuyez sur le bouton [ENTER]. Vous verrez s'affi cher l'écran « Régl.jours fériés ».

Ex : sélectionnez le 12 janvier et cochez <1/12> uniquement pour faire du 12 janvier un jour férié. Cochez à la fois <1/12> et pour faire du 12 janvier et du 2ème lundi de chaque mois de janvier des fours fériés.

1. Lorsque la confi guration de l'option Férié est terminée, appuyez sur .

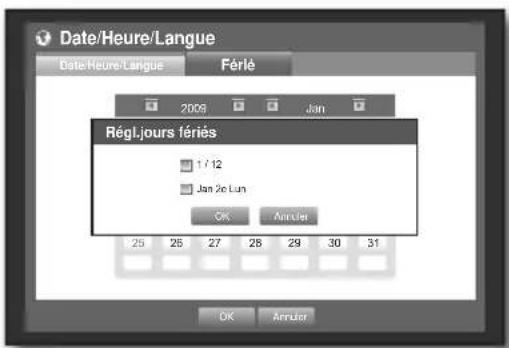

Date/Heure/Langue Date/Heure/Langue Férê 2005 Jan Régl.jours fériés 1 / 12 Jan 2e Lun OK Annuler 25 25 27 28 29 30 31 OK Annuler

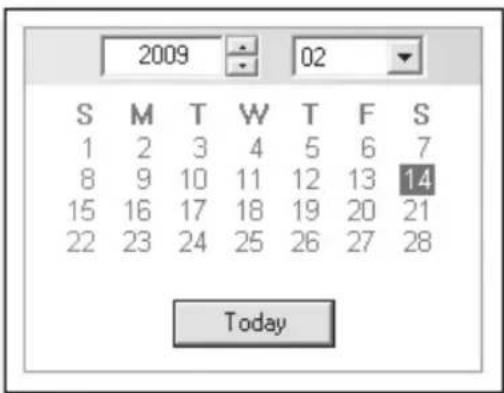

Utilisation du calendrier

L'utilisation de la souris peut faciliter la confi guration.

① Sélectionnez l'année et le mois. Sélectionnez la touche directionnelle gauche/droite <◀ ▶> sur le côté gauche/droit de l'année/du mois puis appuyez sur le bouton [ENTER] pour ajuster les réglages de l'année/du mois d'une unité.
② Utilisez les boutons directionnels pour sélectionner une date puis appuyez sur le bouton [ENTER].

Une date avec les données enregistrées à rechercher apparaît en jaune dans Journal système, Journal événements, Rech par heure et Recherche par événement.

utilisation du magnétoscope numérique

Gestion des droits d'accès

Vous pouvez défi nir les droits d'accès de chaque utilisateur pour une fonction et des réglages spécifi ques du magnétoscope numérique.

Réglages de l'administrateur

Vous pouvez défi nir et modifi er l'ID et le mot de passe de l'administrateur.

L'administrateur peut utiliser et défi nir tous les éléments de menu et les fonctions.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez . Une boîte de dialogue permettant la saisie des données relatives à l'ID et au mot de passe de l'administrateur apparaît.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez respectivement l'ID et le mot de passe.

Gestion des droits d'accès Admin Groupe Utilisateur Config ID adran * Mot de p: (Nuréro uniquement) - Cont. mot de passe (Nuréro uniquement) OK Arrow

Par défaut, l'ID et le mot de passe initiaux sont respectivement réglés sur « admin » et « 4321 ».

1. Lorsque la confi guration de l'administrateur est terminée, appuyez sur .

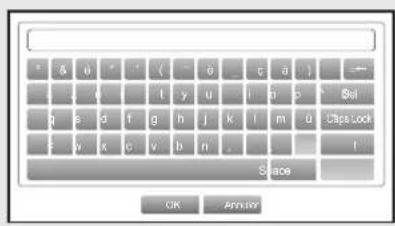

Utilisation du clavier virtuel

① La fenêtre du clavier virtuel apparaît pour la saisie de caractères alphanumériques.
② Utilisez les boutons directionnels (▲▼◀▶) pour aller sur le caractère de votre choix puis appuyez sur le bouton [ENTER].
③ Le caractère sélectionné apparaît dans le champ d'entrée situé au-dessus de la disposition du clavier virtuel. Appuyez sur pour saisir l'entrée sélectionnée.

Pour les majuscules, utilisez le bouton .
Pour les caractères spéciaux, utilisez le bouton .
- Un clavier virtuel s'utilise de la même manière qu'un clavier normal en usage dans votre région géographique.
L'ID d'administrateur n'autorise que les lettres alphabétiques minuscules et les chiffres.
Le mot de passe n'admet que des chiffres.
- Vous pouvez utiliser les boutons numériques de la télécommande ou en façade.

Réglages du groupe

Vous pouvez créer un groupe d'utilisateurs et confi gurer des droits d'accès spécifi ques à un groupe d'utilisateurs.

Vous pouvez enregistrer un utilisateur pour chaque groupe dans .

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez . Une fenêtre de confi guration pour , , et .

3. Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

- Ajout, Suppr, Renom. : vous pouvez ajouter, supprimer, renommer un groupe ou modifi er les droits d'accès accordés à ce dernier.

Le clavier virtuel apparaît lorsque vous sélectionnez ou . Vous pouvez ajouter jusqu'à 10 groupes.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 36)

- Autorisation groupe : défi nit les droits d'accès aux éléments de menu de chaque groupe. Les utilisateurs d'un groupe peuvent accéder aux fonctions cochées.

1. Lorsque la confi guration du groupe est terminée, appuyez sur .

Gestion des droits d'accès Admin Groupe Utilisateur Confl g. -Groupe ABC Ajust Suppr Reman Autorisation groupe Savage Verat Rentes PTZ Fermeture OK Arrifier

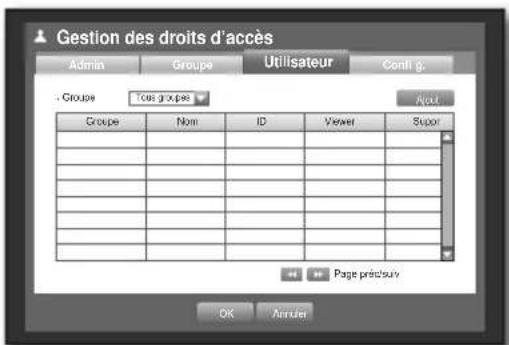

Réglages de l'utilisateur

Un utilisateur ne peut être ajouté que si un groupe a été préalablement créé dans le menu .

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

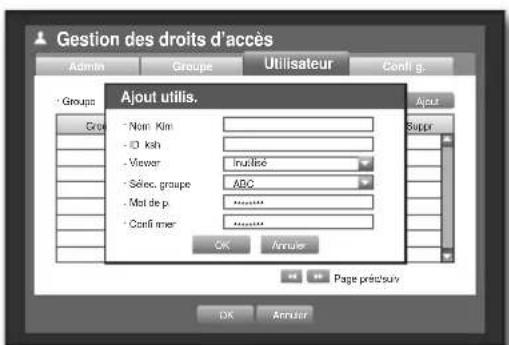

2. Sélectionnez . Une fenêtre Ajout utilis. apparaît.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour sélectionner dans la fenêtre. Une fenêtre « Ajout utilis. » apparaît.

Vous pouvez défi nir le nom, l'ID, le visionneur, le groupe et le mot de passe de l'utilisateur.

Le résultat de la confi guration de l'utilisateur apparaît dans la fenêtre .

Gestion des droits d'accès Admin Groupe Utilisateur Config g: Groupe Tous groupes Aout Groupe Nom ID Viewer Super Page précisui OK Arruier

Visionneur : En sélectionnant , vous avez accès à Web Viewer et à NET-i Pro.

■ Reportez-vous à « CONNEXION DE WEB VIEWER ». (Page 71)

Pour plus d'informations sur l'utilisation de NET-i Pro, reportez-vous au guide de l'utilisateur de l'application. (Page 5)

Pour changer la propriété de l'utilisateur, allez sur « Mod. uti. ». La fenêtre « Mod. uti. » apparaît lorsque vous sélectionnez un élément à modifi er dans la fenêtre .

1. Lorsque la confi guration de l'utilisateur est terminée, appuyez sur .

Gestion des droits d'accès Admin Groupe Utilisateur Config. • Groupe Cro • Non Kim • ID ksh • Viewer Inutilisé • Sélec. groupe ABC • Mat de p. .......... • Confirmer .......... OK Annuler Page précisui OK Annuler

utilisation du magnétoscope numérique

Réglages des droits d'accès

Vous pouvez défi nir un accès limité à tous les utilisateurs généraux.

L'utilisation des éléments comportant des restrictions nécessite une connexion.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez . Une fenêtre spécifi que à l'Accès limité et à la Déconnexion automatique apparaît.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

- Accès limité : tous les éléments de menu autorisés pour un utilisateur peuvent être défi nis avec un accès limité.

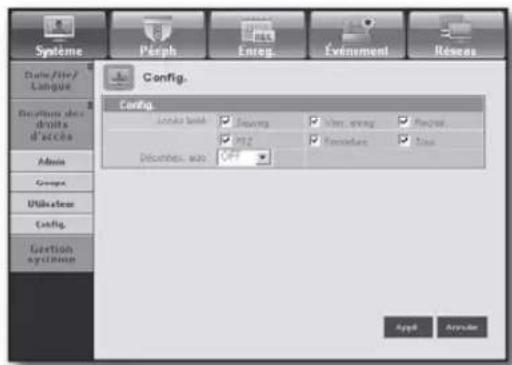

Gestion des droits d'accès Admin Groupe Utilisateur Confl g. Accès limité ✓ Setaving ✓ Vorr an### Requer ✓ Z Formation ✓ Tous * Descennex auto OFF OK Annuler

• Éléments cochés (☑) : limités
• Éléments décochés ( ) accessibles
  Si l'élément n'est pas coché (☐) sous , n'importe quel utilisateur pourra accéder à cet élément, quel que soit le réglage .
  Si l'élément est pas coché (☑) dans , seul accèdera à cet élément l'utilisateur doté des droits d'accès pour ce faire dans .
• Déconnexion automatique : Un utilisateur est automatiquement déconnecté en l'absence d'opération sur le magnétoscope numérique pendant une période de temps spécifi que.
• Lorsque la confi guration des droits d'accès est terminée, appuyez sur .

Gestion système

Vous pouvez vérifi er la version du système, mettre celle-ci à jour avec la version la plus récente et sauvegarder ou initialiser les données.

Vérification des informations système

Vous pouvez vérifi er la version système actuellement exploitée, le système de diffusion et l'adresse MAC. Vous pouvez mettre le système à jour.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

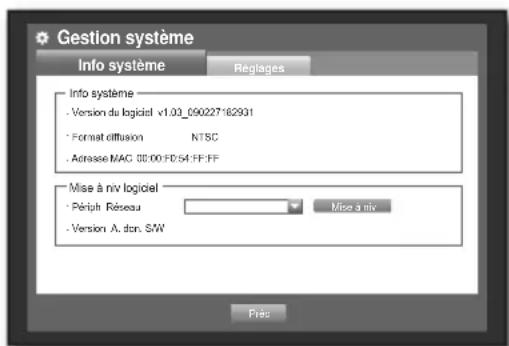

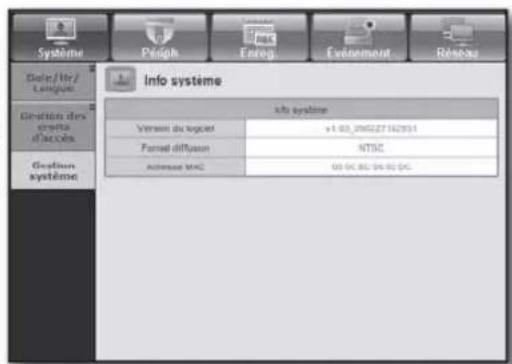

2. Vérifi ez la version, le format de diffusion et l'adresse MAC.

- Info système : affi che les informations actuellement disponibles sur le système. Ces valeurs ne sont pas modifi ables par l'utilisateur.

- Mise à niv logiciel : met à jour le logiciel du magnétoscope avec sa version la plus récente.

Gestion système Info système Reglages Info système - Version du logiciel v1.03_090227*62931 - Format diffusion NTSC - Adrasse MAC 00:00 FD/54 FF FF Mise à nv logiciel - Periuh Réseau Mise à mix - Version A. don. SW Préis

- Mise à jour du logiciel

1. Connectez un périphérique de stockage comportant le logiciel à mettre à jour.

(La reconnaissance du périphérique peut nécessiter 10 secondes environ.)

• Les périphériques susceptibles d'être mis à niveau incluent la mémoire USB, les disques CD/DVD et le périphérique réseau.
  Pour mettre à jour le réseau, le magnétoscope numérique actuel doit avoir été connecté au réseau.

La mise à niveau via le serveur proxy peut ne pas être activée en raison d'un accès restreint.

Gestion système Info système Replages Info système - Verses du logerie v1.03_090227182931 - Font - Adi - Mise - Por - Vot M. niv. syst. Vers act. 1.03_090227224173 Nouv vers. 1.03_090035365217 Séubaltez-vous effectuer une mise à niveau ? OK Annulier Péc

1. Sélectionnez dans la fenêtre .
2. Sélectionnez .
3. Dès que le périphérique reconnu apparaît, sélectionnez .

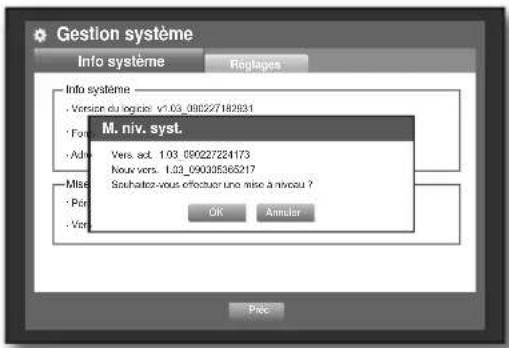

Le bouton sera activé uniquement si la date de sous est identique ou antérieure à celle de .

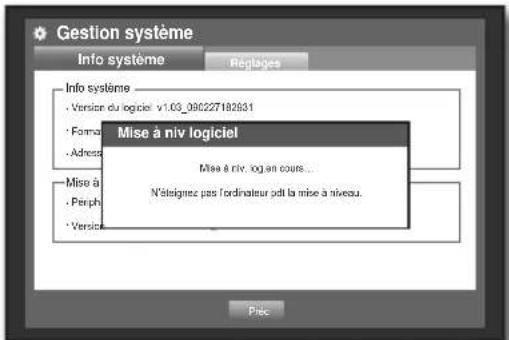

1. Appuyez sur dans la fenêtre « M. niv. syst. ».

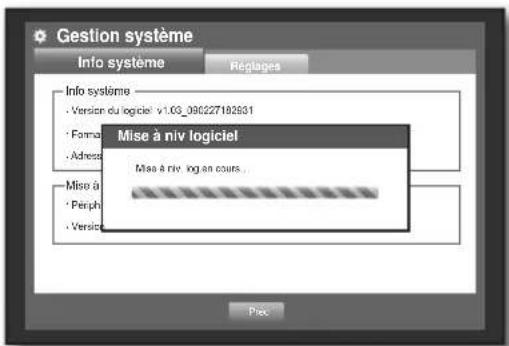

L'état d'avancement de la mise à jour s'affi che durant l'opération.

- La mise à jour s'exécute selon trois étapes, tel qu'indiqué dans la figure.

Gestion système Info système Réplages Info système - Version du logiciel v1.03_090227182631 - Format - Adress Mise à niv logiciel Mise à niv log an cours... - Periph - Versice Piec

Gestion système Info système Replages Info système - Version du logiciel v1.03_090227182631 - Forma - Adress Mise à niv logiciel Mise à niv log en cours... Nésignez pas l'ordinateur ddi la mise à niveau. Mise à - Perph - Versic Prec

1. Lorsque la mise à jour est terminée, le système redémarre automatiquement.

Ne mettez pas l'unité hors tension avant qu'elle n'ait au préalable parfaitement redémarré.

Si la mention « Échec de la mise à niveau » apparaît, il faudra recommencer l'opération à partir de l'étape 4. Si vous subissez des échecs répétés, consultez le centre de dépannage pour solliciter de l'assistance.

SAMSUNG

utilisation du magnétoscope numérique

Réglages

Vous pouvez copier et importer des réglages de magnétoscope numérique à l'aide d'un support de stockage.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez . Une fenêtre apparaît, représentant le périphérique de stockage et les valeurs par défaut réglés en usine.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur un élément de votre choix, puis importez et exportez des données de réglages vers/sur un périphérique de stockage.

Gestion système Info système Réglages - Péniph. stock. 0 KB (Remained Aggregate) - DVR=USB 38010100 Exporter - USB=DVR Importer Include réglages réédu Charg. net Default Pres

- Périph. stock. : affi che le périphérique de stockage connecté.

- Exporter : exporte les réglages du magnétoscope numérique vers le périphérique de stockage connecté.

- Importer : importe les réglages du magnétoscope numérique depuis le périphérique de stockage et les applique au magnétoscope numérique.

Si l'option est cochée, les réglages réseau seront également importés.

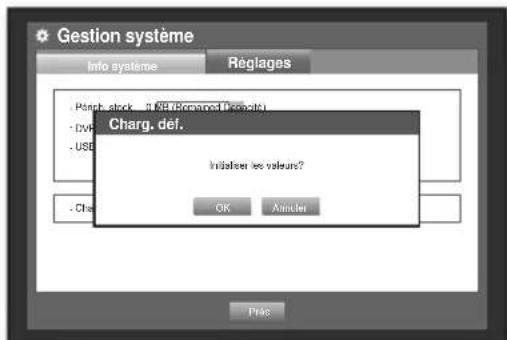

- Chargement des paramètres par défaut : Si le réglage est sélectionné, une boîte de dialogue de confi rmation apparaîtra pour «Charg. déf. ». Appuyez sur pour initialiser le système sur ses paramètres par défaut.

Gestion système Info système Reglages Parch stock - IT SE (Remains 10 sec pts) Charg. def. Initialiser les valeurs? OK Aminder Pres

1. Pour revenir sur le menu précédant, appuyez sur .

Informations journal

Vous pouvez parcourir les journaux relatifs au système et aux événements.

Journal système

Le journal système affi che le journal et l'horodatage pour tous les démarrages de système, les arrêts de système et les modifi cations des réglages système.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. électionnez .

- Reportez-vous à « Utilisation du calendrier ». (Page 35) Cliquez sur le calendrier <→ pour affi cher la fenêtre du calendrier.

- Type : lorsqu'il existe un grand nombre de journaux, vous pouvez affi cher les journaux au format de votre choix en sélectionnant le type souhaité.

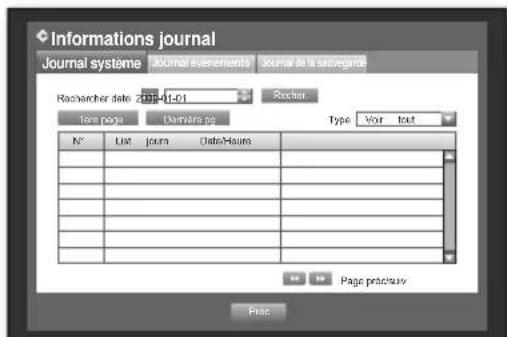

Informations journal Journal système Journar évelements Journar de la sanégière Rachacher date 2019-41-01 Recher Télé pages Damière pg Type Voir tout N° List Journ Date/Haure Page préciséux Pric

1. Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité puis appuyez sur .

Journal événements

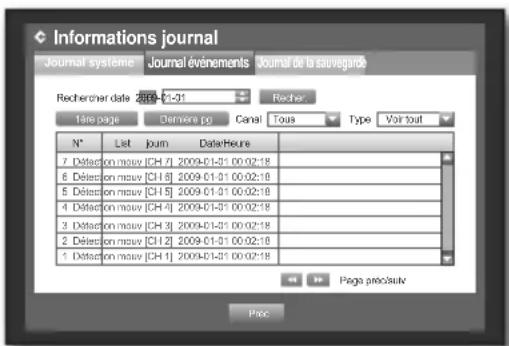

Le journal événements affiche des événements enregistrés liés aux alarmes, aux détections de mouvement et aux pertes vidéo. Il affi che aussi le journal et son horodatage.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez .
3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité.
4. Réglez les options Rechercher date, Canal et Type puis appuyez sur .

■ Reportez-vous à « Utilisation du calendrier ». (Page 35)

Cliquez sur le calendrier <> pour affi cher la fenêtre du calendrier:

Informations journal Journal systeme Journal événements Journal de la sauvegarde Rechercher date 2009-01-31 Recher: Tête page Derniere pg Canal Tous Type Voir tout N° List Journ Date/heure 7 Défaction mouw [CH 7] 2009-01-31 00:02:18 6 Défaction mouw [CH 6] 2009-01-31 00:02:18 5 Défaction mouw [CH 5] 2009-01-31 00:02:18 4 Défaction mouw [CH 4] 2009-01-31 00:02:18 3 Défaction mouw [CH 3] 2009-01-31 00:02:18 2 Défaction mouw [CH 2] 2009-01-31 00:02:18 1 Défaction mouw [CH 1] 2009-01-31 00:02:18 Page précautv Proc

Des Sauvegardes

Vous pouvez rechercher le nom de l'auteur de la sauvegarde et les détails y afférents (temps de sauvegarde, canal, périphérique à utiliser, format de fi chier, etc.).

L'utilisation de la souris peut faciliter la confi guration.

1. Dans la fenêtre , appuyez d'abord sur le bouton haut/bas (▲▼) pour accéder à puis sur le bouton [ENTER].
2. Sélectionnez .
3. Utilisez les quatre boutons directionnels (▲▼◀▶) pour accéder à l'élément souhaité.
4. Spécifiez un terme à rechercher et sélectionnez dans le coin droit.

Les détails de sauvegarde pour le terme recherché s'affi chent dans une liste.

Informations journal Journal systeme Journal événements Journal de la sauvegarde Rechercher date: 2014-01-01 ~ 2015-1-02 Recher 1ère page Derniers pg Page préclusiv N° Utilisateur Date/heure Pec

utilisation du magnétoscope numérique

RÉGLAGE DU PÉRIPHÉRIQUE

Vous pouvez confi gurer les options Caméra, Périph. stock., Périphérique distant, Périphérique POS et Écran.

Caméra

Réglage de la caméra

Vous pouvez régler les options Vidéo, Audio, Nom de canal et Temps de passage d'une caméra.

L'utilisation de la souris peut faciliter la confi guration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.

2. Servez-vous des boutons directionnels gauche/droite (◀▶) pour sélectionner . Le menu de réglage de périphérique est sélectionné.

3. ervez-vous des boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER].

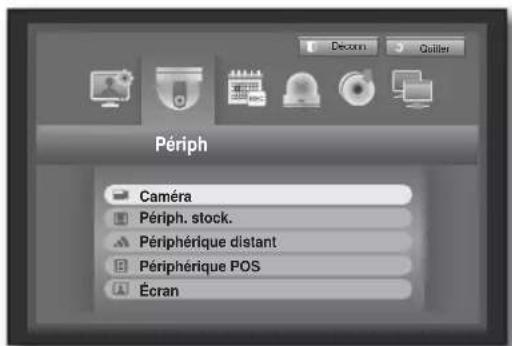

Périph Caméra Périph. stock. Périphérique distant Périphérique POS Écran

1. Sélectionnez .

Une fenêtre pour le réglage des options Vidéo, Audio, Nom de canal et Temps de passage d'une caméra.

1. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

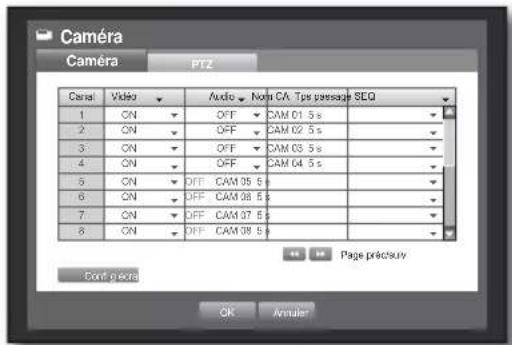

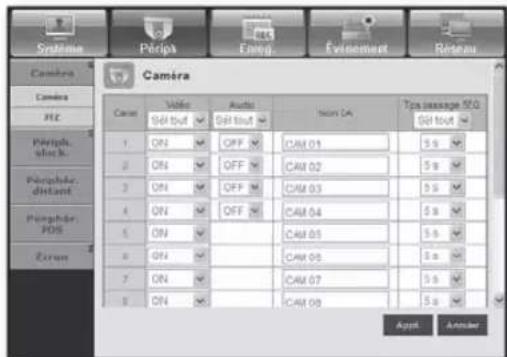

Caméra Camera PT2 Cerai Video Audio Note CA Tips passage SEQ 1 ON OFF CAM 01 5 s 2 ON OFF CAM 02 5 s 3 ON OFF CAM 03 5 s 4 ON OFF CAM 04 5 s 5 ON OFF CAM 05 5 s 6 ON OFF CAM 06 5 s 7 ON OFF CAM 07 5 s 8 ON OFF CAM 08 5 s Page précisuv Cord précis OK Annuler

• Vidéo

- : vous pouvez activer/désactiver la caméra du canal sélectionné. - : affi che les informations autres que celles concernant la vidéo du canal sélectionné.

Par souci de respect de la vie privée, les informations relatives à la vidéo ne s'affichent pas en cours d'enregistrement.

- : affiche uniquement un écran blanc en cours d'enregistrement.

- Audio

- Si ce réglage est spécifié sur , vous pourrez activer/désactiver le son du canal sur l'écran Live (Direct).

- Si ce réglage est spécifié sur , le son du canal sera désactivé sur l'écran Live (Direct) et non enregistré.

L'entrée audio est disponible pour les canaux 1, 2, 3 et 4 uniquement lorsque la sortie autorise un seul canal.

- Nom CA : un total de 15 caractères comprenant est blancs est autorisé.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 36)

- Tps passage SEQ : vous pouvez régler le temps de passage entre les canaux pour l'écran Live et Sortie principale.

Si ce réglage est spécifié sur , le canal n'est pas répertorié en mode Séquence auto.

- Confi g écran : la vidéo apparaissant à l'écran varie en fonction de la caméra du canal, vous pouvez par conséquent confi gurer l'affi chage du magnétoscope numérique selon vos préférences. Sélectionnez un canal et réglez les options <(Luminosité)>, <(Contraste)> et <(Couleur)> du canal sélectionné.

- Appuyez sur pour initialiser les réglages sur la valeur par défaut de 50.

1. Lorsque la confi guration de la caméra est terminée, appuyez sur .

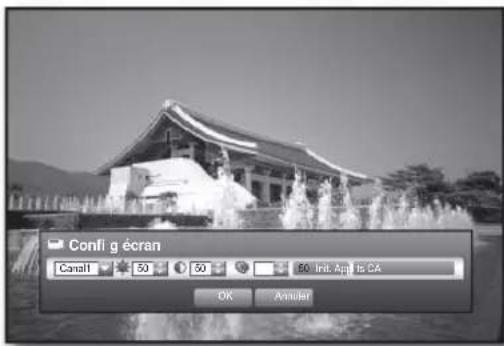

Config écran Canalt 50 50 50 Init Appl Is CA OK Annuler

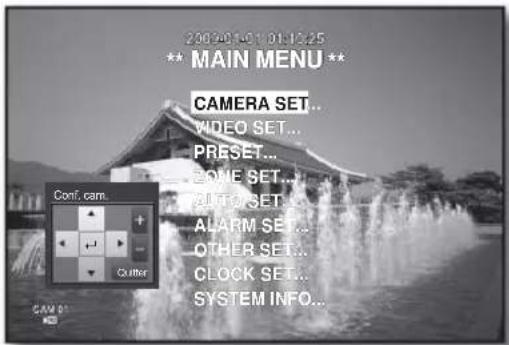

Réglages PTZ

Pour utiliser les fonctions PTZ d'une caméra, l'ID et les protocoles des différentes caméras et du magnétoscope numérique doivent correspondre.

Pour les autres réglages, reportez-vous aux réglages . (Page 46)

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

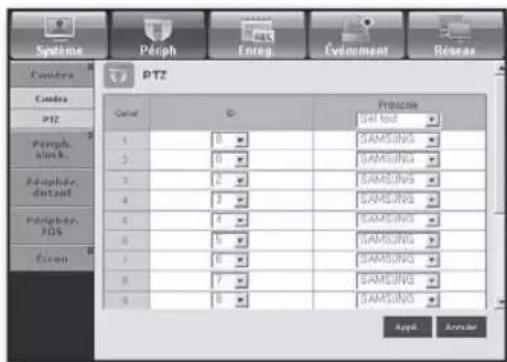

2. Sélectionnez . Une fenêtre de réglages PTZ apparaît.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et sélectionnez-le.

- ID : réglez l'ID de la caméra reliée à chaque canal. Vous pouvez facilement effectuer la confi guration en utilisant les boutons numériques de la télécommande ou en façade.

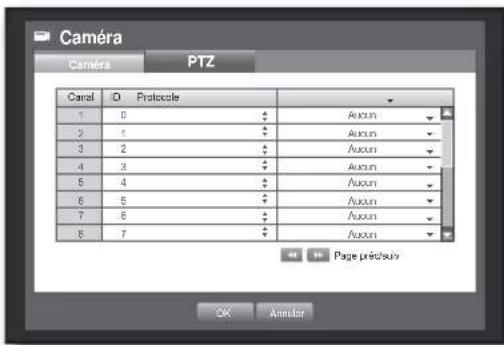

Caméra Caméra PTZ Camel ID Protocole 1 0 (Aucun) 2 1 (Aucun) 3 2 (Aucun) 4 3 (Aucun) 5 4 (Aucun) 6 5 (Aucun) 7 6 (Aucun) 8 7 (Aucun) Page préduvay OK Annular

- Protocole : réglez le protocole de la caméra reliée à chaque canal.

- Vous pourrez vérifi er l'ID et le protocole de la caméra si vous éteignez puis rallumez la caméra après l'avoir connectée au magnétoscope numérique. (Page 65)

1. Lorsque la confi guration PTZ est terminée, appuyez sur .

utilisation du magnétoscope numérique

Périphérique de stockage

Vous pouvez vérifi er les informations relatives aux périphériques de stockage.

Vérification des périphériques

Vous pouvez vérifi er les périphériques de stockage ainsi que leur espace disponible, leur utilisation et leur état. Les périphériques disponibles sont des disques durs et des périphériques USB (mémoire, disque dur, CD/DVD). Reportez-vous à « CARACTÉRISTIQUES DU PRODUIT > Sauvegarde ». (Page 98)

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez .
3. N° : affi che le numéro attribué au disque dur interne.

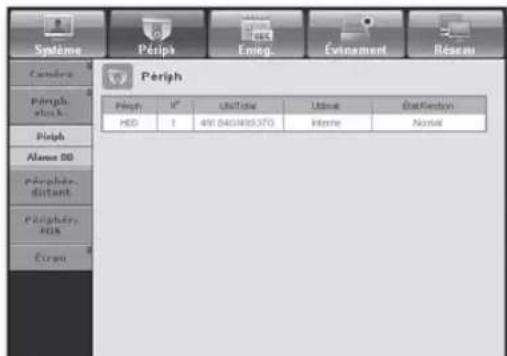

4. Pour visualiser l'emplacement précis du disque dur selon le numéro affecté, reportez-vous à .
5. Util/Total : affi che la capacité utilisée/totale du périphérique de stockage.
6. Utilisat. : règle l'utilisation du périphérique de stockage.

- la mémoire USB ne sert que pour les sauvegardes.

Le disque dur USB externe et sont utilisés aux fi ns d'extension et de sauvegarde.

- État/Gestion : affi che l'état actuel du disque dur, comme par exemple via les options Normal/Vérifi er/Rempl.

- Normal : disponible à l'utilisation - Vérifi er : disponible à l'utilisation mais recommandé pour le remplacement - Rempl. : requiert un remplacement immédiat.

- Carte DD : affi che les emplacements des disques durs internes selon les numéros attribués.

- Reportez-vous à ceci pour les réparations éventuelles ou l'installation de disques durs supplémentaires.

1. Pour revenir sur le menu précédant, appuyez sur .

Formatage

Vous pouvez formater un périphérique de stockage.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez . Une fenêtre qui permet la sélection des périphériques pour le formatage apparaît.
3. ervez-vous des boutons directionnels (▲▼◀ ▶) pour sélectionner le périphérique à formater.

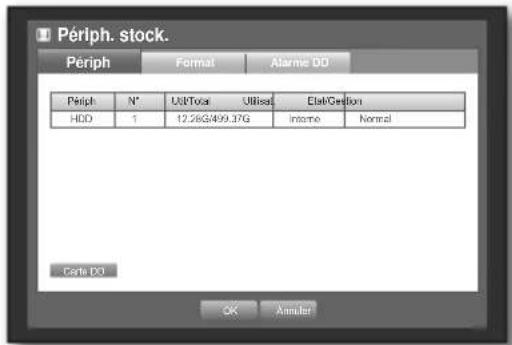

Periph. stock. Periph Format Alarme DO Periph N° Util/Total Utilised Estat/Gestion HDD 1 12.26G/499.37G Income Nominal Carte DO OK Annuler

Carte DD 1 2 3 4 5 6 7 8 OK

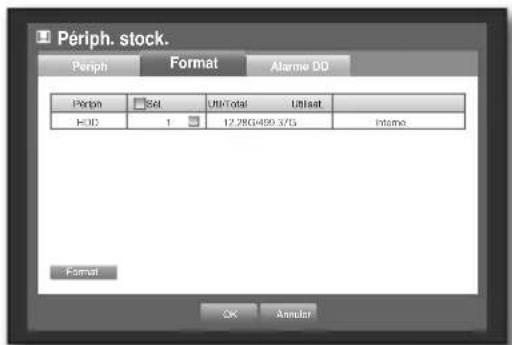

Periph. stock. Periph Format Alarme DD Periph Sol.UtilTotal Utilast HOD 1 12.78Cr450.37G Intame Format OK Answer

1. Sélectionnez en bas de l'écran.

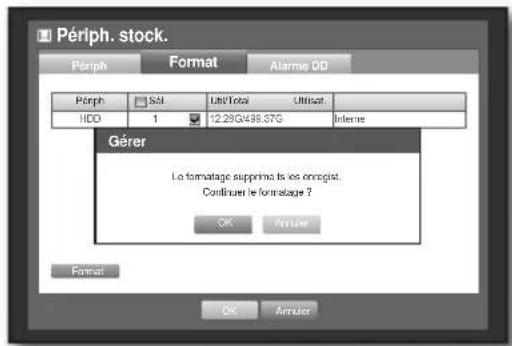

Appuyez sur dans la fenêtre de confirmation « Gérer » pour lancer le formatage du périphérique sélectionné.

1. Lorsque le formatage est terminé, appuyez sur .

Périph. stock. Format Alarme OD Périph SOL Util/Total Utilisat HDD 1 12.29G496.37G Interne Gérer La formatage supprime les enregist. Continuer le formatage ? OK Anniuer Format OK Anniuer

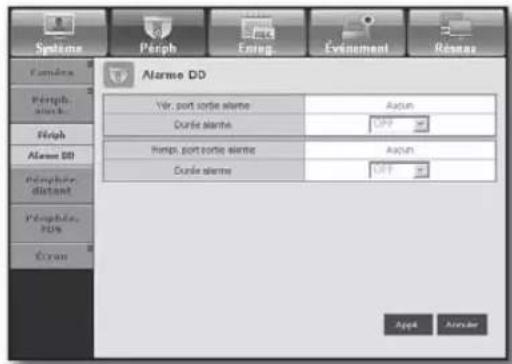

Alarme disque dur

Vous pouvez défi nir les réglages de l'alarme pour les défaillances de disque dur, comme par exemple, Vér. port sortie alarme, Remp. port sort. alar. ainsi que la durée de l'alarme concernée.

L'utilisation de la souris peut faciliter la configuration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez .

Une fenêtre permettant de régler la vérifi cation du disque dur et le remplacent des ports de sortie ainsi que la durée de ces opérations apparaît.

1. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité.

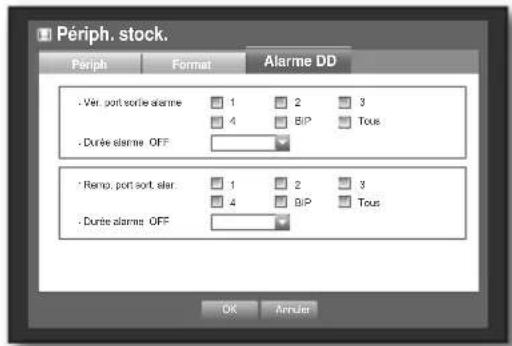

Périph. stock. Periph Format Alarme DD - Ver. port sort alarme 1 2 3 4 4 BIP Tous - Durée alarme OFF - Remo. port sort. slar 1 2 3 4 4 BIP Tous - Durée alarme OFF OK Annuler

- Alarme

• Un signal d'alarme est émis via le port de sortie d'alarme situé à l'arrière lors de la sélection de <1>, <2>, <3> et <4>.
• Si l'option est sélectionnée, un bip sonore retentira.
• Si l'option est sélectionnée, le bip sonore et le signal d'alarme seront émis via les ports situés à l'arrière de l'appareil.
• Vér. port sortie alarme : si le disque dur génère une alarme de vérifi cation, le signal d'alarme sera émis sur le port de sortie d'alarme spécifié é.
• Remp. port sort. alar. : si le disque dur génère une alarme de remplacement, le signal d'alarme sera émis sur le port de sortie d'alarme spécifié é.
• Durée : règle la durée de l'alarme à la fois pour le signal d'alarme et le bip sonore.

- Les signaux de l'alarme de vérification et de l'alarme de remplacement sont émis via les ports de sortie d'alarme sélectionnés (1, 2, 3 et 4).

- Si l'option est sélectionnée, un bip sonore retentira.

- Si l'option est sélectionnée, le bip sonore et le signal d'alarme seront émis via les ports situés à l'arrière de l'appareil.

L'état signifie que le disque dur est opérationnel mais qu'il connaît des problèmes qui nécessitent de lui faire subir une révision technique.

(☐) apparaît à l'écran Live (Direct).

L'état signifie que le disque dur est défectueux et qu'il nécessite d'être immédiatement remplacé.

( ) apparait à l'écran Live (Direct).

1. Lorsque la confi guration de l'alarme du disque dur est terminée, appuyez sur .

utilisation du magnétoscope numérique

Périphériques distants

Vous pouvez régler le protocole de communication du port RS-485 en vue de l'exploitation de la caméra PTZ et du clavier système avec le magnétoscope numérique.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Utilisez les boutons directionnels (▲▼◀▶) pour aller sur l'élément de votre choix puis appuyez sur le bouton [ENTER].

3. Réglez les valeurs de chaque confi guration de communication du périphérique distant.

- Débit binaire : Les réglages des débits binaires du magnétoscope numérique, de la caméra PTZ et du clavier système doivent correspondre pour assurer le bon déroulement des opérations.

Périphérique distant Débit binaire Panité Données Arc, bit Type interf. 5600 Aurou 8 1 Semi-duplex Clevier systèmes OFF ID: 00 Télécromance ON ID: 00 OK Annulat

1. Assurez-vous de faire correspondre les ID du magnétoscope numérique, du clavier système et de la télécommande, puis appuyez sur .

Pour modifier l'ID de la télécommande, reportez-vous à « Modification de l'ID de la télécommande ». (Page 13)

Périphérique POS

Vous pouvez défi nir les propriétés des périphériques POS connectés au magnétoscope numérique. Une connexion de périphérique POS requiert des réglages de canaux, de présélections et de port/Ethernet. L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

- UTILISATION POS : lorsque l'option est sélectionnée, le magnétoscope numérique et le périphérique POS seront connectés.

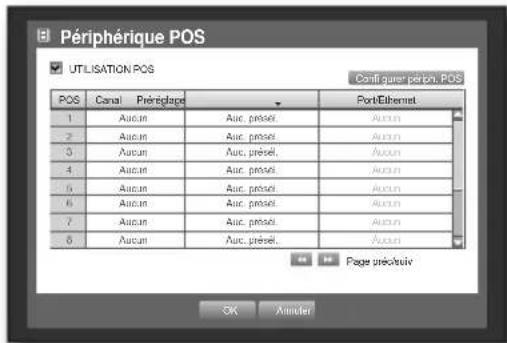

Périmphérique POS UTILISATION POS Configurer portion, POS POS Canal Préritégroupe Port/Ethermet 1 Aucun Auc, présel. 2 Aucun Auc, présel. 3 Aucun Auc, présel. 4 Aucun Auc, présel. 5 Aucun Auc, présel. 6 Aucun Auc, présel. 7 Aucun Auc, présel. 8 Aucun Auc, présel. Page prééduiv OK Amundi

Si vous changez les réglages du périphérique puis appuyez sur tandis que l'option est décochée, les changements opérés sur le périphérique POS ne seront pas sauvegardés.

- Confi gurer périph. POS : règle les confi gurations de communication du périphérique POS et du magnétoscope numérique.

- Cette opération est indépendante de la confi guration de périphérique distant.

Périphérique POS UTILISATION POS Confir gurer périph. POS POS Canal Préérgage Port/Ethernet 1 Aurant Aur. préité 3072 S Autant Aut. préité Aurun Debit bilaire Panle Données Aur. bil Type transf. 9603 Aurun 8 1 Semi-daplex Aucun OK Amulair Aucun 8 Aurun Aur. préité Aurun Page prééduiv OK Amuler

- Canal : sélectionnez la caméra à synchroniser avec le périphérique POS.

Lorsqu'un champ d'entrée de canal est sélectionné, la fenêtre « Synchroniser conf. canal » apparaît.
Il est possible de synchroniser un périphérique POS sur un maximum de 16 caméras (canaux) mais un seul canal ne peut pas être synchronisé sur plusieurs périphériques POS.
- Les canaux à synchroniser à un périphérique POS doivent être réglés sur « Événement » via « Menu princ. > Réglage de l'enregistrement > Enregistrement programmé ». (Page 50)

- Préréglage : règle le nom ainsi que les chaînes de début et de fin de la réception du préréglage.

■ Le nom du préréglage doit être unique.
Utilisez le bouton pour afficher la fenêtre « Ajouter préréglage » puis réglez-en le nom, la chaîne de début et la chaîne de fin.

- Port/Ethernet : règle le numéro de port pour la connexion du magnétoscope numérique et du périphérique POS.

COM1 : connexions RS-232C
7001\~7016: connexions Ethernet

Périphérique POS UTILISATION POS Cont-guer Joseph-POS POS Canal Prégrigage Post-ethanet Aucun Auc. présel Aucun Synchroniser conf. canal Aucun 2 3 4 5 6 7 Canal 9 0 1 2 3 4 15 OK Annuler Aucun Auc. présel Aucun Page prectuity OK Annuler

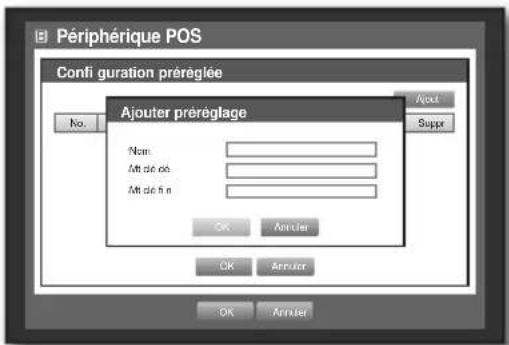

Périphérique POS Confi guration préréglée Ajouter préréglage Nom: Até de 06 Até de fin Aout Supp OK Arruer OK Arruer OK Arruer

1. Lorsque la confi guration du périphérique POS est terminée, appuyez sur .

Écran

Vous pouvez confi gurer les informations à affi cher ainsi que le format de celles-ci sur l'écran Sortie principale.

Réglage de l'écran

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur <Écran> puis appuyez sur le bouton [ENTER].
2. Sélectionnez <Écran>.
3. Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

- Affi chage évén. : règle le temps de passage de l'affi chage du canal de l'événement sur l'écran lorsqu'un événement se produit.

Si l'option est sélectionnée, le canal s'affi chera jusqu'à ce que vous appuyiez sur le bouton [ALARM] pour désactiver l'option.

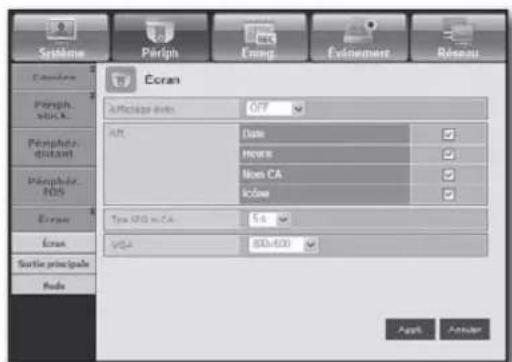

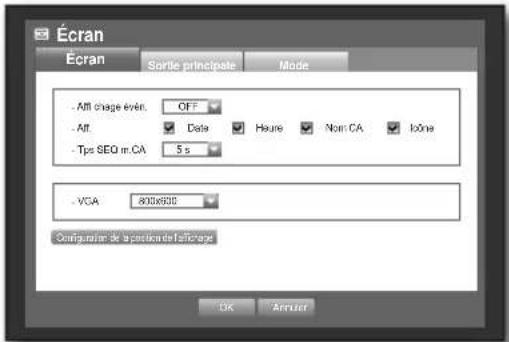

Écran Écran Sortie principale Mode - Affi chage évrén. OFF - Alt Date Haure Non CA BoNe - Tips SEO m.CA 5 s - VCA 800x800 Configuration de la positione la location OK AnnUser

• Aff. : affi che uniquement les éléments cochés sur l'écran de contrôle.
• Tps SEQ m.CA : règle l'intervalle entre le basculement automatique de l'affi chage du mode d'écran partagé en 4 au mode d'écran partagé en 9 sur l'écran Live (Direct).
• VGA : Sélectionnez une résolution de sortie d'écran.

Si le réglage de sortie de ne correspond pas à celui de l'écran, la vidéo pourra ne pas être générée.

1. Lorsque la confi guration de l'écran est terminée, appuyez sur .

utilisation du magnétoscope numérique

Confi guration de l'écran

Certains écrans peuvent ne pas affi cher les informations relatives au magnétoscope numérique (nom de caméra, icône, informations sur l'heure, etc.), selon les conditions. Vous pouvez alors modifi er la position de l'affi chage des données.

1. Dans la fenêtre , appuyez d'abord sur le bouton haut/bas (▲▼) pour accéder à <Écran> puis sur le bouton [ENTER].

2. Sélectionnez l'élément <Écran>.

3. Sélectionnez dans la partie inférieure. Vous accédez à la fenêtre .

4. Utilisez les quatre boutons directionnels ou les boutons du pavé numérique du panneau avant ou de la télécommande pour régler la position des données.

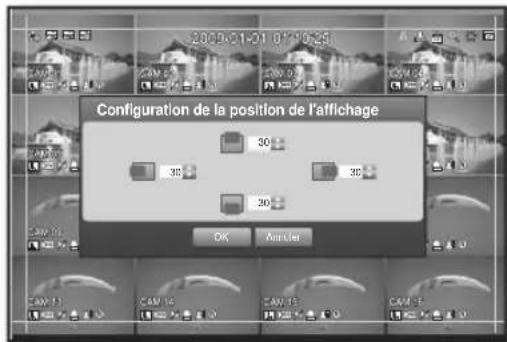

Configuration de la position de l'affichage 30 30 30 OK AmUla

Réglage de la Sortie principale

Vous pouvez régler le magnétoscope numérique afin qu'il émette les informations/la vidéo indépendamment de la sortie écran.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur <Écran> puis appuyez sur le bouton [ENTER].

2. Sélectionnez .

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

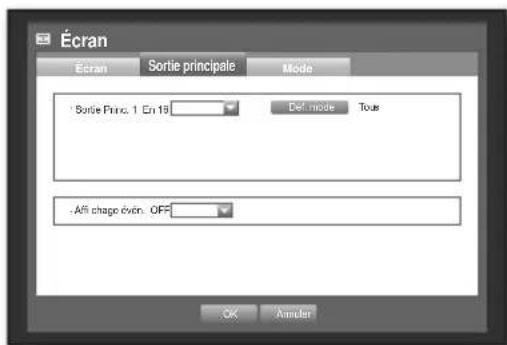

Écran Ecran Sortie principale Mode 'Sortie Princ. 1 En 19 Def mode Tous .Affi chage d'ovin. OFF OK Annuler

- Sortie princ. 1 : permet de choisir entre les modes d'écran partagé en 16, 9 et 4, le mode Ség. auto et le mode Unique.

- Déf. mode : une fenêtre apparaît pour « Régler Sortie principale » qui vous permet de régler le canal correspondant. Vous pouvez régler le temps de passage entre le basculement d'un écran à l'autre dans « Réglage du périphérique > Caméra > Tps passage SEQ ». (Page 42)

- Affi chage évén. : règle la durée de la Sortie principale d'un événement. Si le réglage est sélectionné, aucun événement ne sera pas émis vers la Sortie principale.

Écran Ecran Sortie principale Mode - Sort Règler Sortie principale 1 2 3 5 8 7 9 10 6 13 14 1 - Afrien OK OK Amrifier

- Vous pouvez confi gurer l'utilisation du bouton droit de la souris dans l'écran Live (Direct). Reportez-vous à « Sortie principale ». (Page 31)

1. Lorsque le réglage de Sortie principale est terminée, appuyez sur .

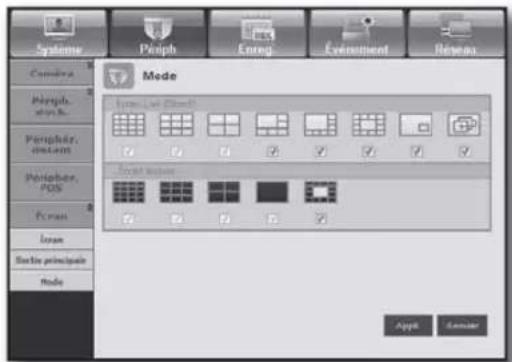

Réglage du Mode Écran

Vous pouvez confi gurer l'écran Live (Direct) ainsi que les écrans partagés.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur <Écran> puis appuyez sur le bouton [ENTER].
2. Sélectionnez .

3. Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

4. Écran Live (Direct) : sélectionnez les modes partagés pour l'écran Live (Direct). Les écrans partagés en 16, en 9 et en 4 sont inclus par défaut.

5. Écran lecture : sélectionnez les modes partagés pour l'écran de lecture.

Seul l'écran partagé en 13 est facultatif.

Le noir signale l'écran de lecture et le blanc l'écran Live (Direct).

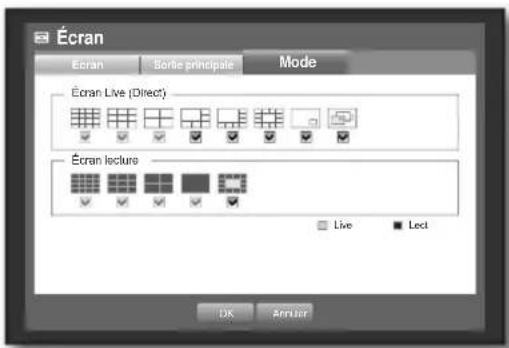

Écran Ecran Sorée principale Mode Écran Live (Direct) Écran lecture Live Lect OK Ammler

1. Lorsque la confi guration du mode d'écran est terminée, appuyez sur .

utilisation du magnétoscope numérique

RÉGLAGE DE L'ENREGISTREMENT

Vous pouvez configurer l'enregistrement programmé, l'enregistrement d'événement et d'autres réglages liés à l'enregistrement.

Enregistrement programmé

Effectuez votre réservation à la date et l'heure de votre choix pour programmer l'enregistrement sur une heure spécifique. L'utilisation de la souris peut faciliter la confi guration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.
2. Servez-vous des boutons directionnels gauche/droite (◀▶) pour sélectionner . Le menu Enreg. est sélectionné.
3. Servez-vous des boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER].

Décorn Quilter Enreg. Enregistrement programmé Durée enreg. de l'évén. Qualité & résol. enreg. Option d'enregistrement

1. Sélectionnez . Une fenêtre relative à la confi guration de l'enregistrement programmé apparaît.

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

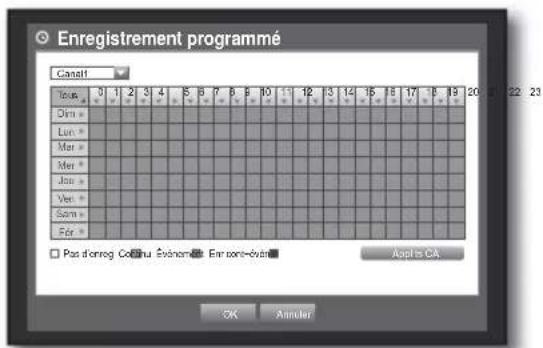

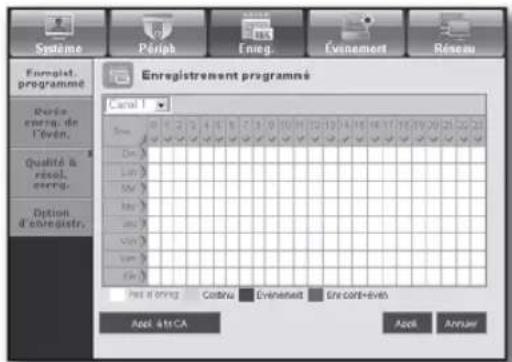

Enregistrement programmé Canalt Trats Dim = Lun = Mar = Mer = Joc = Vet = Sam = Fér = Pas d'enreg Co#ru Événom-Ér enne-évrin Adapt is OK OK Anmuler

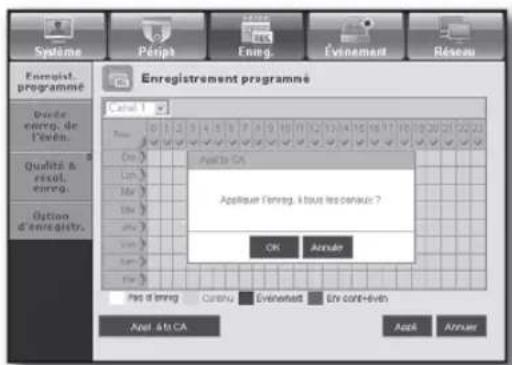

- Appl ts CA : lorsque l'option est sélectionnée, la fenêtre « Appl ts CA » apparaît. Appuyez sur pour appliquer la confi guration de tous les canaux.

1. Lorsque la confi guration de l'enregistrement programmé est terminée, appuyez sur .

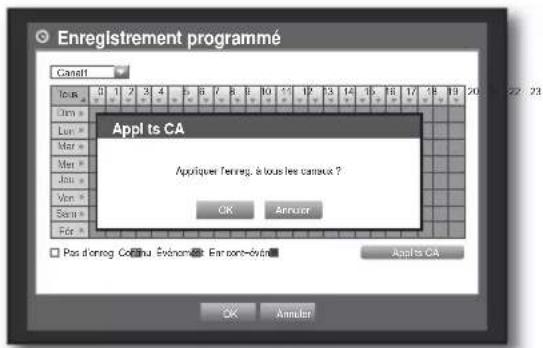

Enregistrement programmé Casell Tous Dim = Lun = Mar = Mar = Jau = Von = Sens = Fer = Appl its CA Appliquet Terreç, à tous les canaux ? OK Annuler Pas d'enreg Coûnnu Érvnon- En contre-divin- Agalls CA OK Annuler

Enregistrement des étiquettes de couleur

Couleur	Fonction	Description
Blanc Pas d'enreg Pas d'enregistrement programmé/d'événement
Orange Continu Enregistrement programmé uniquement
Bleu Événement Enregistrement d'événement uniquement
Vert Enr cont+évén Enregistrement programmé/d'événement

Chaque fois que vous appuyez sur une cellule sélectionnée via --<Événement>-.

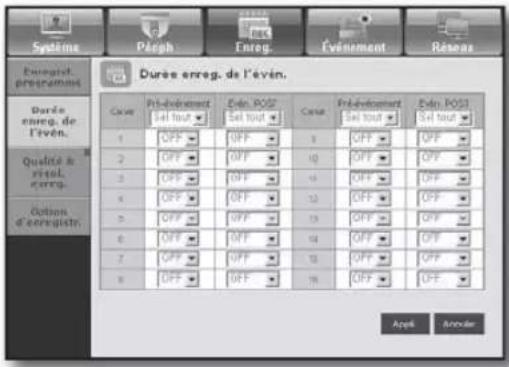

Durée de l'enregistrement de l'événement

Vous pouvez régler les points de début et de fin d'enregistrement d'un événement.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

- Pré-événement : l'enregistrement débute à l'heure de pré- événement défi nie, antérieurement à l'apparition effective de l'événement. Si cette option est réglée sur 5 secondes, l'enregistrement commencera 5 secondes avant l'événement.

- Evén. POST : l'enregistrement se poursuit jusqu'à l'heure de post-événement défi nie, ultérieurement à l'apparition effective de l'événement

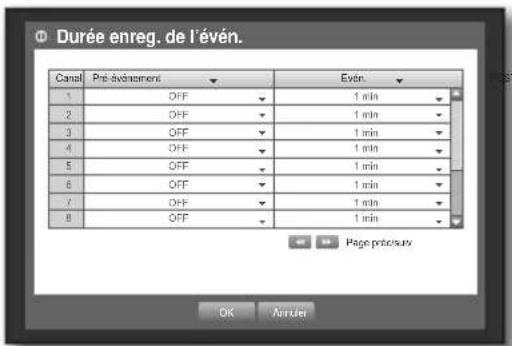

Durée enreg. de l'éven. Canal Pré-avénement Évén. 1 OFF 1 min 2 OFF 1 min 3 OFF 1 min 4 OFF 1 min 5 OFF 1 min 6 OFF 1 min 7 OFF 1 min 8 OFF 1 min Page précitivix OK Arruler

Si cette option est réglée sur 5 secondes, l'enregistrement prendra fin 5 secondes après l'événement.

1. Lorsque la configuration de la durée de l'enregistrement d'événement est terminée, appuyez sur .

Qualité/Résolution

Vous pouvez régler la résolution, l'IPS et la qualité des enregistrements par canal et par type d'enregistrement standard/d'événement.

Réglage des propriétés d'enregistrement standard

Vous pouvez régler la résolution, la qualité et l'IPS de chaque canal pour les enregistrements normaux.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez .
3. Lorsque la confi guration de l'enregistrement est terminée, appuyez sur .

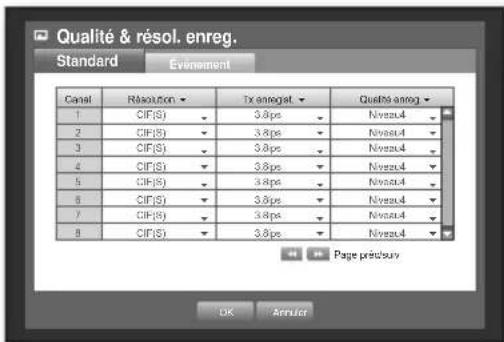

Qualité & résol. enreg. Standard Evenement Canal Résolution Tx anregat Quetás anreg 1 CIF(S) 3,8ps Niveau4 2 CIF(S) 3,8ps Niveau4 3 CIF(S) 3,8ps Niveau4 4 CIF(S) 3,8ps Niveau4 5 CIF(S) 3,8ps Niveau4 6 CIF(S) 3,8ps Niveau4 7 CIF(S) 3,8ps Niveau4 8 CIF(S) 3,8ps Niveau4 Page prédusey OK Arruder

utilisation du magnétoscope numérique

Réglage des propriétés d'enregistrement d'événement

Vous pouvez régler la résolution, la qualité et l'IPS de chaque canal pour les enregistrements d'événement.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez <Événement>. La fenêtre de confi guration de l'enregistrement d'événement apparaît.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et sélectionnez-le.

- Résolution : règle la résolution de l'écran d'enregistrement.

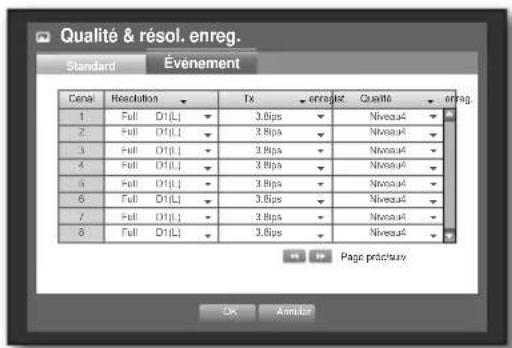

Qualité & résol. enreg. Standard Événement Cenai Resolution Tx errag Quantile errag 1 Full D1(L) 3.6ps Niveau4 2 Full D1(L) 3.8ps Niveau4 3 Full D1(L) 3.8ps Niveau4 4 Full D1(L) 3.8ps Niveau4 5 Full D1(L) 3.8ps Niveau4 6 Full D1(L) 3.6ps Niveau4 7 Full D1(L) 3.8ps Niveau4 8 Full D1(L) 3.8ps Niveau4 Page prédueray OK Annuler

Résolution

Nom	Résolution	Description
CIF(S) NTSC: 352 X 240, PAL: 352 X 288		Échantillonne selon la moitié de l’écran horizontal/vertical.
Half D1(M) NTSC: 704 X 240, PAL: 704 X 288		Échantillonne selon la moitié de l’écran horizontal.
Full D1(L) NTSC: 704 X 480, PAL: 704 X 576		Échantillonne selon la taille de l’écran d’origine.

• Tx enregist. : image par seconde, ce qui signifi e les cadres enregistrés par seconde.
• Qualité enreg. : règle la qualité d'enregistrement.
• Lorsque la confi guration de l'enregistrement d'événement est terminée, appuyez sur .

Option d'enregistrement

Vous pouvez régler l'enregistrement afi n qu'il s'arrête ou qu'il procède par écrasement lorsque le disque dur est plein.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

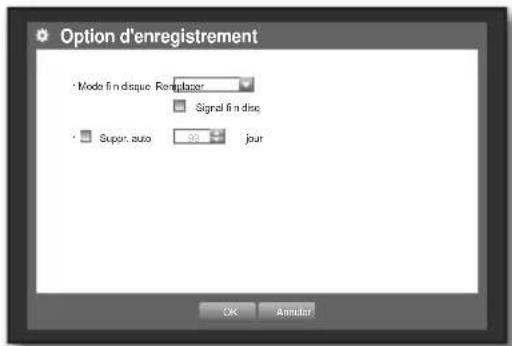

Option d'enregistrement • Mode findique Remplacer Signal find dise • Supor, auto 3254 jour OK Annulat

- Mode fin disque : Lorsque l'option est sélectionnée, l'enregistrement se poursuit, malgré que le disque dur soit déjà plein, par écrasement des anciennes données. Lorsque l'option est sélectionnée, l'enregistrement s'interrompt dès que le disque dur est plein.

- Signal fin disq : lorsque l'option est sélectionnée, le bouton est activé. Si vous la cochez, le bip sonore retentira sur le disque, déjà plein, et l'enregistrement s'arrêtera.

- Suppr. auto : lorsque l'option est cochée, la confi guration de la période d'enregistrement est activée. Si vous confi gurez la fonction de suppression automatique, seules les données enregistrées dans la période confi gurée pourront faire l'obiet d'une recherche.

1. Lorsque la confi guration de l'option d'enregistrement est terminée, appuyez sur .

RÉGLAGE DE L'ÉVÉNEMENT

Vous pouvez régler les options d'enregistrement pour tout événement de capteur, de déplacement et de perte vidéo.

Détection capteur

Vous pouvez régler les conditions de fonctionnement du capteur et de la caméra connectée, ainsi que de la sortie d'alarme et de la durée de celle-ci.

L'utilisation de la souris peut faciliter la confi guration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.

2. Servez-vous des boutons directionnels gauche/droite (◀ ▶) pour sélectionner . Le menu de réglage d'événement est sélectionné.

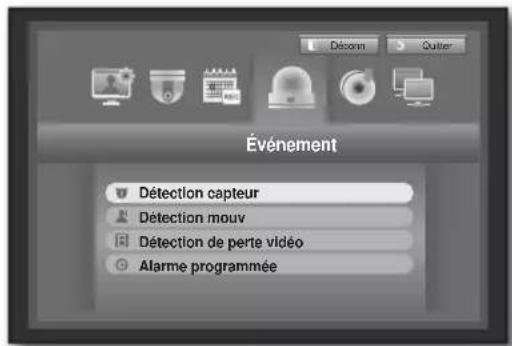

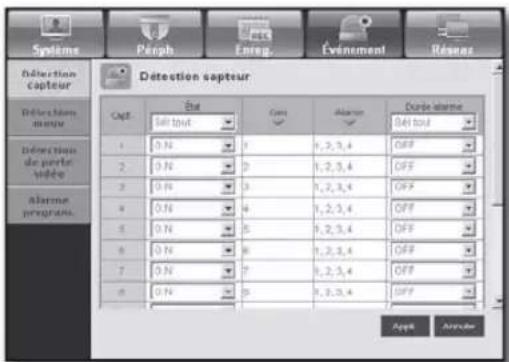

Événement Détection capteur Détection mouv Détection de perte vidéo Alarme programmée

1. Servez-vous des boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER]. Une fenêtre relative à la confi quration de la détection du capteur apparaît.

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

- État : règle le mode de fonctionnement des senseurs. - : le senseur est inopérant.

- : le capteur est ouvert. Si le capteur est fermé, il générera une alarme.

- : le capteur est fermé. Si le capteur est ouvert par des interruptions, il générera une alarme.

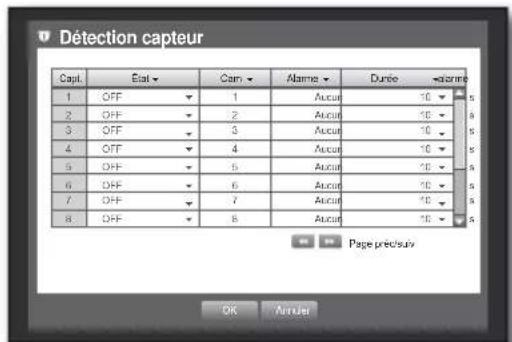

Détction capteur Capt. Elat Cam Alarme Durée éventre 1 OFF 1 Aucut 10▼ 2 OFF 2 Aucut 10▼ 3 OFF 3 Aucut 10▼ 4 OFF 4 Aucut 10▼ 5 OFF 5 Aucut 10▼ 6 OFF 6 Aucut 10▼ 7 OFF 7 Aucut 10▼ 8 OFF 8 Aucut 10▼ Page préclusiv OK Ancuter

- Caméra : sélectionnez un canal à connecter au capteur. Lorsque la caméra est sélectionnée, la fenêtre « Confi présél. cam » apparaît.

Sélectionnez un canal et confi gurez le préréglage.

La confi guration des préréglages peut s'effectuer en mode PTZ.

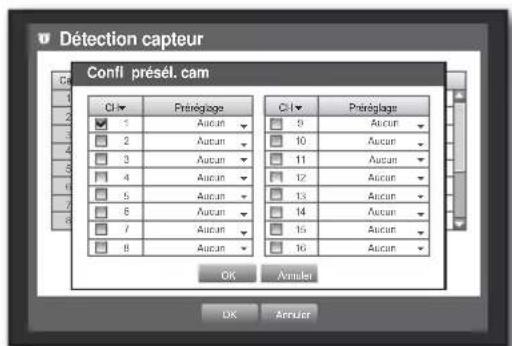

Détction capteur Confl présél. cam Cl▼ Préréglage 1 Aurcan 2 Aurcan 3 Aurcan 4 Aurcan 5 Aurcan 6 Aurcan 7 Aurcan 8 Aurcan CIV Préréglage 9 Aurcan 10 Aurcan 11 Aurcan 12 Aurcan 13 Aurcan 14 Aurcan 15 Aurcan 16 Aurcan OK Annuler DK Annuler

utilisation du magnétoscope numérique

- Alarme : règle la méthode de sortie d'alarme.

Pour obtenir de plus amples informations sur la sortie d'alarme, reportez-vous à « Alarme Disque Dur > Alarme ». (Page 45)

- Durée : règle la durée du signal d'alarme et le son de l'alarme.

1. Lorsque la confi guration de la détection du capteur est terminée, appuyez sur .

Détection mouv Canal Mode Sensibilité Alarme Durés alarme 1 OFF Maximalte Aucun OFF 2 OFF Maximalte Aucun OFF 3 0 0 0 4 0 0 0 5 0 0 0 6 0 0 0 7 0 0 0 8 0 0 0 Config alarme 1 2 3 4 BIP Tous OK Annuler Pages précooluiv Zone mix OK Annuler

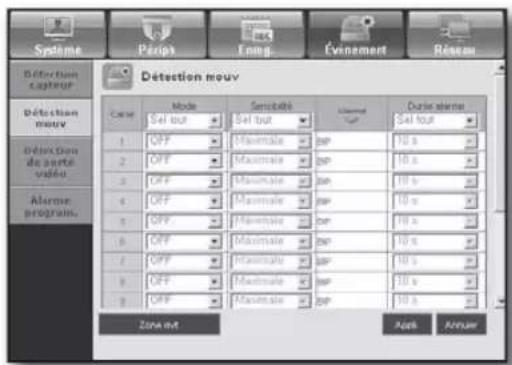

Détection de mouvement

Vous pouvez défi nir la zone et le mouvement de détection cible, ainsi que la sortie de signal d'alarme. Lorsque la zone de détection du mouvement est réglée, la détection du mouvement a lieu au sein de cette zone.

L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Événement> pour aller sur puis appuyez sur le bouton [ENTER]. Une fenêtre relative à la confi guration de la zone de détection du mouvement apparaît.

2. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

3. Mode : défi nit si la détection de mouvement est activée ou non.

4. Sensibilité : règle le niveau de sensibilité de la détection de mouvement.
5. Alarme : règle la méthode de sortie d'alarme.

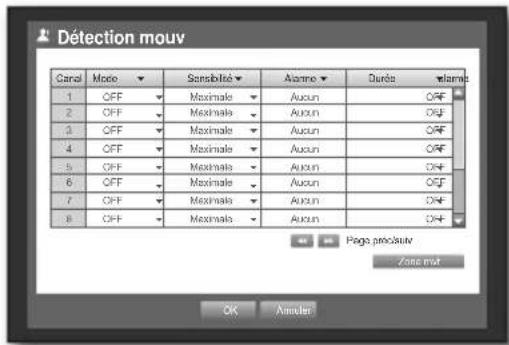

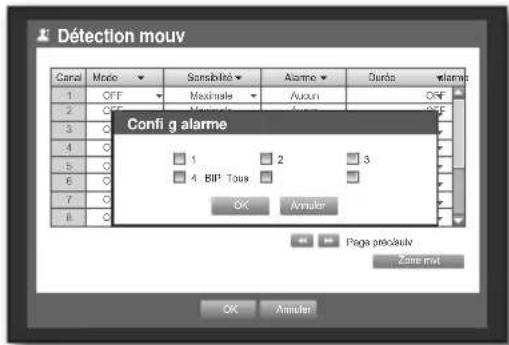

Détction mouv Canal Mode Sensibilité Aïonne Durée d'armes 1 OFF Maximale Aurun OAF 2 OFF Maximale Aurun OAF 3 OFF Maximale Aurun OAF 4 OFF Maximale Aurun OAF 5 OFF Maximale Aurun OAF 6 OFF Maximale Aurun OAF 7 OFF Maximale Aurun OAF 8 OFF Maximale Aurun OAF Pages procédus Zone mat OK Anmuler

Pour obtenir de plus amples informations sur la sortie d'alarme, reportez-vous à « Alarme Disque Dur > Alarme ». (Page 45)

- Durée alarme : règle la durée du signal d'alarme et le son de l'alarme.

1. Lorsque la confi guration de la détection de mouvement est terminée, appuyez sur .

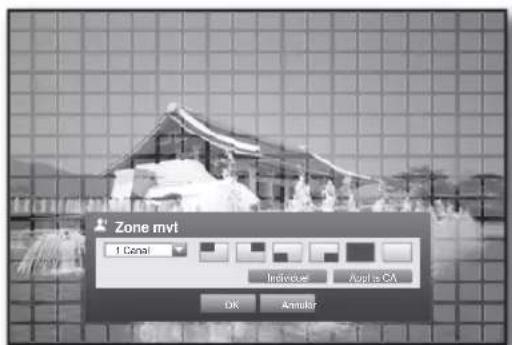

Réglage de la zone de détection de mouvement

① Sélectionnez .

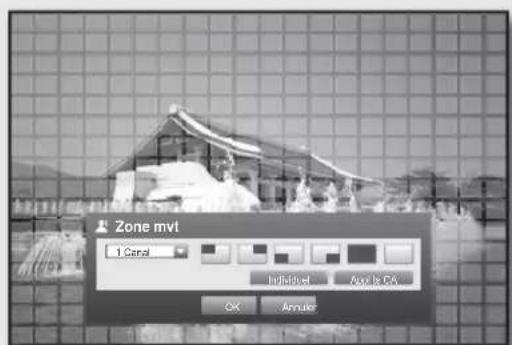

② Lorsque la fenêtre « Zone mvt » apparaît, sélectionnez un canal pour la détection et réglez la zone de détection du mouvement.
- Pour défi nir la zone dans la fenêtre « Zone mvt » Dans la fenêtre « Zone mvt » sélectionnez la zone de votre choix dans <.
- Pour régler la zone à l'aide de la sélection Dans la fenêtre « Zone mvt », vous pouvez sélectionner les cellules individuellement via l'option .

Lorsque l'option est sélectionnée, la fenêtre « Zone mvt » disparaît et vous pouvez sélectionner les cellules une par une. Lorsque la configuration de la zone de mouvement est terminée, appuyez sur

à l'écran ou sur le bouton [MENU] de la télécommande ou en façade afin d'afficher à nouveau la fenêtre « Zone mvt ».

• Sél. : la cellule sélectionnée est défi nie comme faisant partie de la zone de détection de mouvement.
• Désélectionner : la cellule sélectionnée est supprimée de la zone de détection de mouvement.
• Inverser : les cellules désélectionnées sont défi nies comme étant la zone de détection de mouvement.
• Menu : après avoir sélectionné des zones de mouvement individuelles, allez sur la fenêtre « Zone mvt ».

Sél. Désélectionner Inverser Menu

Lorsque l'option « Appl ts CA » est sélectionnée, la zone de mouvement sélectionnée s'applique à tous les canaux.
③ Lorsque la confi guration de la détection de mouvement est terminée, appuyez sur .

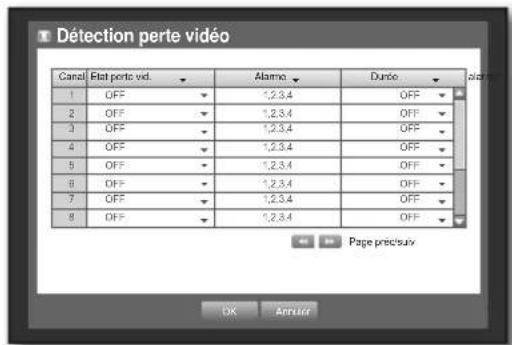

Détection perte vidéo

Vous pouvez régler l'alarme afi n qu'elle soit générée pour une déconnexion de caméra causant une perte vidéo. L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Événement> pour aller sur puis appuyez sur le bouton [ENTER]. Une fenêtre relative à la confi guration de la zone de détection de perte vidéo apparaît.

2. Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

- État perte vid. : défini nit si la détection de perte vidéo est activée ou non.

- Alarme : règle la méthode de sortie d'alarme.

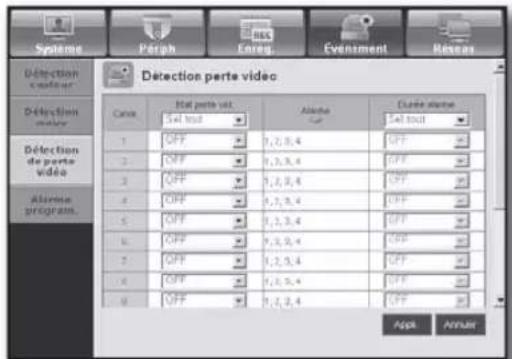

Détction perte vidéo Canal Flat porte vid. Alamo Durce 1 OFF 1,2,3,4 OFF 2 OFF 1,2,3,4 OFF 3 OFF 1,2,3,4 OFF 4 OFF 1,2,3,4 OFF 5 OFF 1,2,3,4 OFF 6 OFF 1,2,3,4 OFF 7 OFF 1,2,3,4 OFF 8 OFF 1,2,3,4 OFF Page prestructiv OK Answer

Pour obtenir de plus amples informations sur la sortie d'alarme, reportez-vous à « Alarme Disque Dur > Alarme ». (Page 45)

- Durée alarme : règle la durée du signal d'alarme et le son de l'alarme.

1. Lorsque la confi guration de la détection de perte vidéo est terminée, appuyez sur .

Alarme programmée

Vous pouvez défi nir les conditions et les heures de fonctionnement des alarmes programmées. L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre <Événement> pour aller sur puis appuyez sur le bouton [ENTER].
2. Une fenêtre de réglages apparaît.
3. Alarme : règle la méthode de sortie d'alarme.

Pour obtenir de plus amples informations sur la sortie d'alarme, reportez-vous à « Alarme Disque Dur > Alarme ». (Page 45)

• : réglage marqué en orange, génère toujours une alarme à une heure programmée.
• : réglage marqué en orange, ne génère jamais d'alarme même lorsqu'un événement se produit.
• Sync évén. : réglage marqué en bleu, génère une alarme uniquement lorsqu'un événement se produit.
• Appliquer ttes alarmes : applique la programmation confi gurée à toutes les alarmes.

Lorsqu'une alarme est générée à heure programmée, vous pouvez arrêter l'alarme en annulant la programmation.

1. Lorsque la confi guration de l'alarme programmée est terminée, appuyez sur .

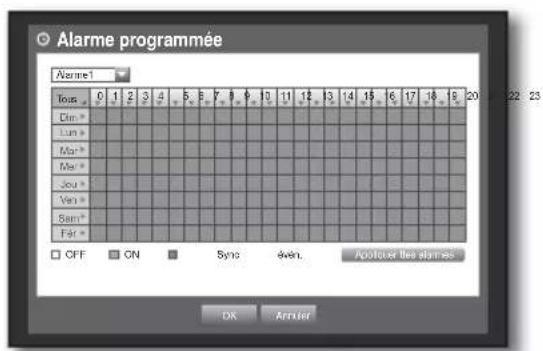

Alarme programmée Alarme1 Tous 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Dim * Lun * Mar * Mar * Jou * Ven * Sam * Fär * OFF ON Syno éven Apportant les alarmes OK Armier

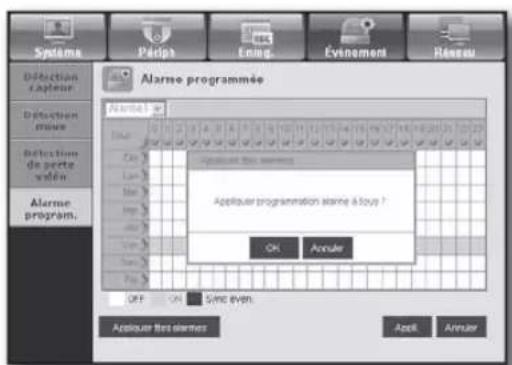

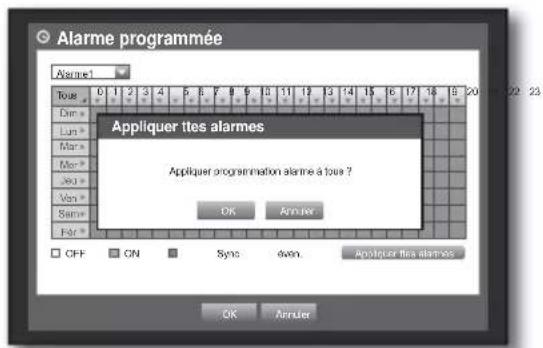

Alarme programmée Appiquer ttes alarmes Appliquer programmation alarme à tous ? OK Annuler OFF CN Sync even Appliquer ttes alarmes OK Annuler

utilisation du magnétoscope numérique

SAUVEGARDE

Vous pouvez vérifi er le périphérique de sauvegarde et défi nir la programmation de sauvegarde par canal ou par heure. Le produit prend uniquement en charge les disques durs externes de mémoire USB ou de type DVD et USB. (Page 98)

Réglage de la sauvegarde

Vous pouvez sauvegarder les données de votre choix sur un périphérique connecté.

L'utilisation de la souris peut faciliter la confi guration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.

2. Servez-vous des boutons directionnels gauche/droite (◀▶) pour sélectionner . Le menu de sauvegarde est sélectionné.

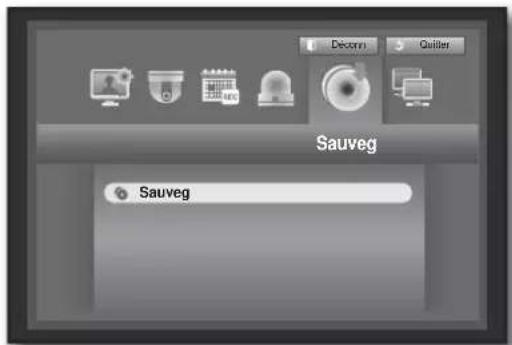

Sauveg Sauveg

1. Appuyez sur le bouton [ENTER]. Une fenêtre de sauvegarde apparaît. Vous pouvez directement y accéder à partir du « menu Écran Live (Direct) ». (Page 26)

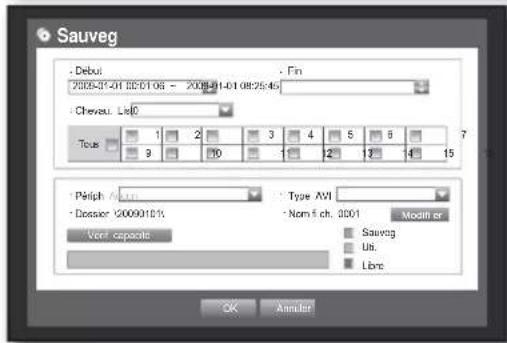

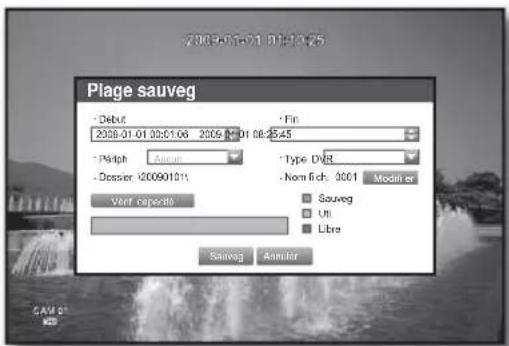

Sauveg - Debui 2006-01-01 02:01:06 - 2008-01-01 08:25:45 - Fin Chevau. List Tous 1 2 3 4 5 6 7 9 10 11 12 13 14 15 - P###h A###. - Dossier 20090101% - Type AVI - Nom fi ch. 2001 Modifi or Voor capsule Sauveg Us. Libre OK Annular

1. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

- Plage sauveg : règle les temps de et de pour la sauvegarde.

- Canal : règle le canal à sauvegarder. Vous pouvez sélectionner plusieurs canaux.

- Périph. : sélectionnez un périphérique de sauvegarde parmi les périphériques reconnus. Si le CD/DVD interne intégré ou le CD/DVD USB externe est utilisé pour la sauvegarde, vous pourrez choisir comme format d'enregistrement AVI ou SEC.

- Les modèles SHR-6080/6160/6163 n'ayant pas de graveur DVD interne intégré, la sauvegarde sur un CD/DVD interne est indisponible.

- Type : règle le format des données de sauvegarde.

- AVI : sauvegarde les informations CODEC fournies par le magnétoscope numérique avec les données enregistrées. Les données sauvegardées sont lues à l'aide de visionneurs externes (tels que Windows Media Player) ou sur ordinateur.

- DVR : les données sauvegardées ne peuvent être lues que par le magnétoscope numérique.

- SEC : les données sont sauvegardées au format propriétaire de Samsung avec un visionneur intégré, qui prend en charge la lecture instantanée sur ordinateur.

- Nom fi ch. : vous pouvez spécifi er le nom du fi chier de sauvegarde.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 36)

- Vérif. capacité : affi che la taille des données de sauvegarde sélectionnées ainsi que la capacité utile et la capacité totale du périphérique de sauvegarde sélectionné.

- Chevauchement : affi che une liste de données qui se chevauchent sur la même heure selon la quantité de données. Celle-ci apparaît lorsqu'un canal se retrouve avec de multiples données à une certaine heure en raison d'un changement d'heure ou de fuseau horaire ou de réglages, etc.

- Reportez-vous aux rubriques d'heure et de fuseau horaire dans « Réglage de Date/Heure/Langue ». (Page 34)

1. Lorsque la confi guration de sauvegarde est terminée, appuyez sur .

Si aucun périphérique disponible n'est reconnu pour la sauvegarde, le bouton ne sera pas activé.

L'application peut tourner au ralenti durant la sauvegarde.
- Vous pouvez basculer sur l'écran de menu en cours de sauvegarde mais la lecture des données est alors indisponible.
Lorsqu'un CD/DVD ou un périphérique de mémoire est utilisé pour la sauvegarde, il n'est pas disponible pour une utilisation à pleine capacité car le système consomme une partie de ses capacités.
Si un support CD ou DVD est défaillant, le tiroir disque s'ouvre et se ferme à plusieurs reprises provoquant, à terme, l'échec du processus de sauvegarde. Dans ce cas, remplacez le support CD ou DVD et réessayez.

- Appuyez sur en cours de sauvegarde pour retourner sur le menu précédent.

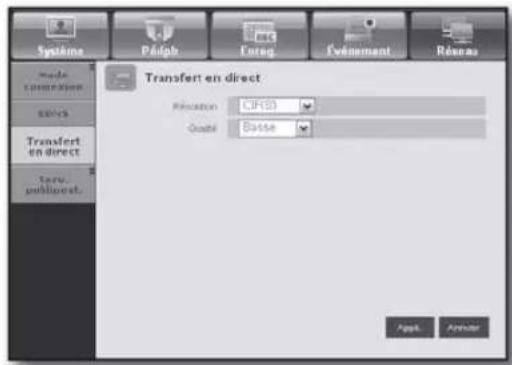

Cette option fournit un suivi de l'Écran Live (Direct) diffusé sur l'ensemble du réseau depuis un lieu distant et prend en charge une fonction de transfert de messages avec les événements. Vous pouvez confi gurer l'environnement réseau qui active de telles fonctions.

Mode connexion

Vous pouvez défi nir le routage et le protocole de la connexion réseau.

Réglage de la connexion

Ceci règle le protocole et l'environnement du réseau.

L'utilisation de la souris peut faciliter la confi guration.

1. Appuyez sur le bouton [MENU] de la télécommande ou en façade.
2. Servez-vous des boutons directionnels gauche/droite (◀ ▶) pour sélectionner . Le menu Réseau est sélectionné.
3. Servez-vous des boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER].

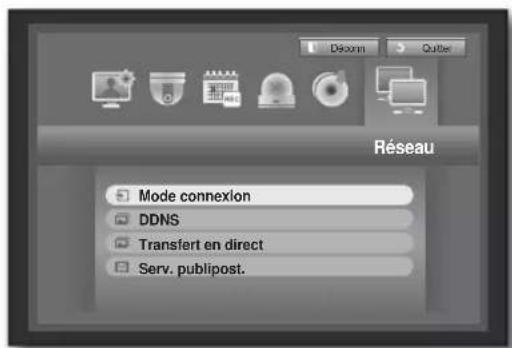

Déconn Quitter Réseau Mode connexion DDNS Transfert en direct Serv. publipost.

1. Sélectionnez . Une fenêtre relative à la confi guration du mode de connexion apparaît.

2. Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

3. Mode connexion : règle le mode de connexion réseau.

4. Bde pass. : règle le fl ux maximum de données pouvant être transférées (vitesse de téléchargement).
   Les options varient selon le mode de connexion sélectionné.

- Pour , : sélectionnez une valeur comprise entre 128 kbps et 2Mbps ou lllimité.

- Pour , sélectionnez une valeur comprise entre 128 kbps et 600 kbps.

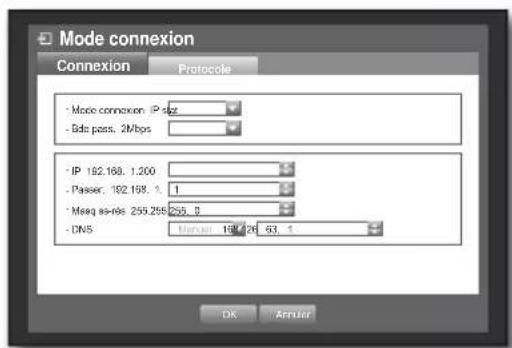

Mode connexion Connexion Protocol : Mode connexion: IP size : Bits pass. 2Vbps IP 192.168. 1.200 Passer 192.168. % 1 Meag as-res 255.255 255.2 DNS Marker 198.26 63.1 OK Anfizer

utilisation du magnétoscope numérique

• IP, Passerelle, Masq ss-rés, DNS

- Pour : vous pouvez directement saisir les valeurs des options Adresse IP, Passerelle, Masq ss-rés et DNS.

- Pour : Les options Adresse IP, Passerelle et Masq ss-rés sont automatiquement confi gurées.

- Pour : Les options Adresse IP, Passerelle et Masq ss-rés sont automatiquement confi gurées.

- ID util, Mot de p. : lorsque vous sélectionnez ADSL, vous devez fournir la valeur des options « ID util » et « Mot de p. » associées.

Mode connexion Connexion Protocolo • Mode connexion ADS • Bole pass, 600kbps • IP 192.186 1.200 • Passar 192.186 1 1 • Masq ss rds 258.266.255 3 • DNS Manual 198.126 63.1 • ID util ID • Mod de p: ******** OK Armuter

- Le serveur DNS pour et peut être défini par l'utilisateur à condition de sélectionner préalablement l'option .

1. Lorsque la confi guration de la connexion est terminée, appuyez sur .

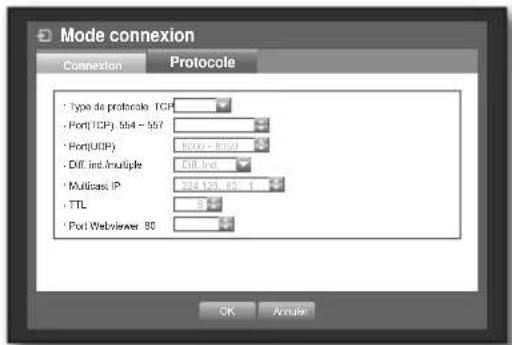

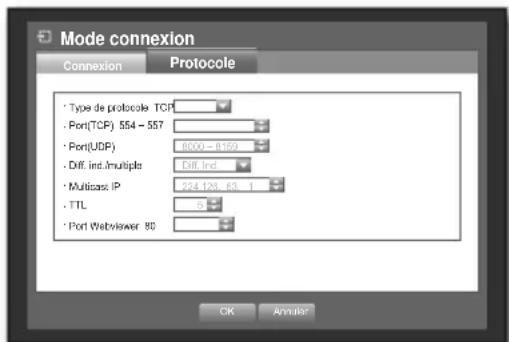

Réglage du protocole

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].

2. Sélectionnez .

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

- Type de protocole : sélectionne le type de protocole TCP ou UDP.

Si la valeur UDP est choisie, les valeurs Port (TCP), Port (UDP) et Diff. ind./multiple seront activées.

Mode connexion Connexion Protocole : Type de protocole TCP : Port TCP) 554 - 557 : Port(UDP) : Diff. int./multiple Diff. int : Multisex IP 234,123,63 1 : TTL 5 : Port WebViewer 80 OK Annuler

- Port (TCP) : initialement, l'option est réglée sur <554\~557>. Cette valeur croît/décroît par paliers de 4 unités.

- TCP : ce protocole présente une meilleure stabilité et une vitesse inférieure, en comparaison avec l'UDP. Il est recommandé pour les environnements Internet.

- Port (UDP) : initialement, l'option est réglée sur <8000\~8159>. Cette valeur croît/décroît par paliers de 160 unités.

- UDP : ce protocole présente moins de stabilité et une vitesse supérieure, en comparaison avec TCP. Il est recommandé pour les environnements LAN.

- Diff. ind./multiple : sélectionnez l'une des deux options Diff. ind. ou Diff.multiple.

Lorsque l'option Diff. ind. est sélectionnée, les valeurs Multicast IP and TTL sont activées.

- Diff. ind. : transfère les données (UDP, TCP) individuellement à chaque client connecté.

- multiple : plusieurs clients reçoivent les données (uniquement via l'UDP) sans exercer de charge de trafi c supplémentaire sur le réseau

- Multicast IP : l'utilisateur peut entrer directement les données.

- TTL : sélectionnez une valeur comprise entre 0 et 255. La valeur initiale pour TTL est réglée sur <5>.

- Port Webviewer : entrez un numéro de port pour Web Viewer. Initialement, ceci est réglé <80>.

1. Lorsque la confi guration du protocole est terminée, appuyez sur .

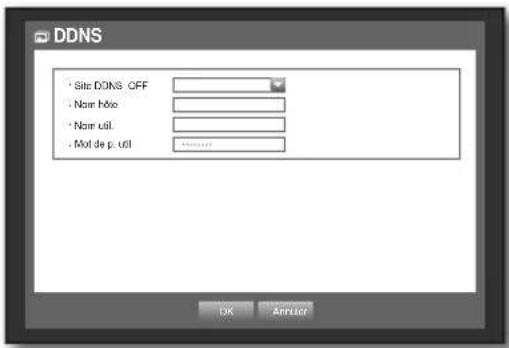

Vous pouvez régler le site DDNS pour la connexion réseau d'un utilisateur distant. L'utilisation de la souris peut faciliter la confi guration.

1. Servez-vous des boutons directionnels haut/bas (▲▼) dans la fenêtre pour aller sur puis appuyez sur le bouton [ENTER].
2. Servez-vous du clavier virtuel pour saisir les entrées de l'utilisateur.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 36)

- Lorsque cette option est sélectionnée sur ou , les champs de saisie sont désactivés.

1. Lorsque la confi guration DDNS est terminée, appuyez sur .

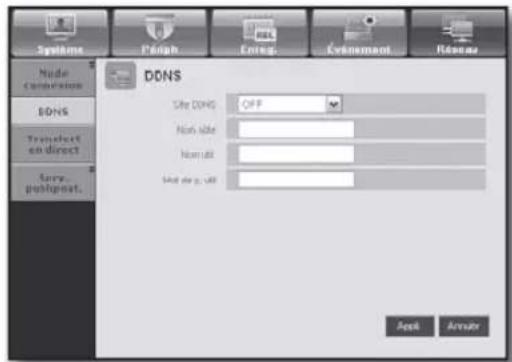

DDNS • Site DDNS OFF • Nom Hize • Nom util. • Mot de p. util

■ Reportez-vous à . (Page 61)

Connexion et réglage du réseau

La mise en réseau peut varier selon la méthode de connexion. Par conséquent, vérifi ez votre environnement avant de régler le mode de connexion.

En l'absence de routeur

- Mode IP stat

• Connexion Internet : L'ADSL IP statique, les modems loués et les environnements LAN autorisent une connexion entre le magnétoscope numérique et l'utilisateur distant.
• Réglages réseau DVR : réglez dans le menu du magnétoscope numérique connecté sur .

- Consultez votre administrateur de réseau pour les informations relatives à l'IP, la Passerelle et au Masque de sous-réseau.

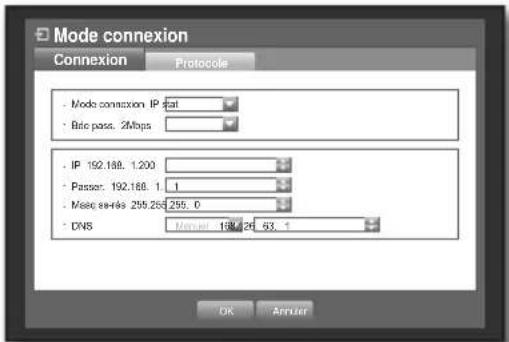

Mode connexion Connexion Protocol • Mode connexion: IP stat • Bit pass. 2Mbps • IP 192.188. 1.200 • Passer: 192.188. 1 • Msec aa-486 255.265 255.0 • DNS Macnet 15% 26 63.1 OK AnUser

• Mode IP dynamique (DHCP)

• Connexion Internet : reliez le magnétoscope numérique directement à un modem câble, un modem ADSL avec DHCP ou un réseau FTTH.
• Réglages réseau DVR : réglez dans le menu du magnétoscope numérique relié sur .

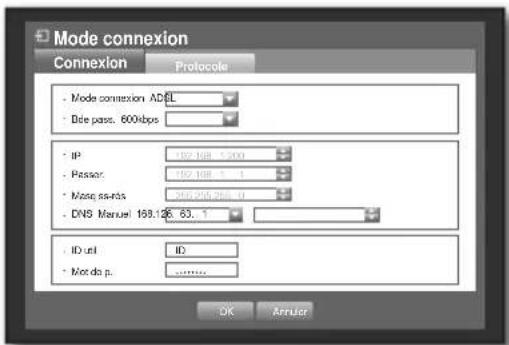

- ADSL (PPPoE : certifi cation ID et mot de passe)

• Connexion Internet : un modem ADSL est directement relié au magnétoscope numérique alors que la connexion ADSL requiert un ID et un mot de passe utilisateur.
• Réglages réseau DVR : réglez dans le menu du magnétoscope numérique relié sur .

- Les valeurs des options et ADSL doivent être identiques aux informations de l'utilisateur ADSL. Si vous ne connaissez pas l'ID et le mot de passe à utiliser, consultez votre prestataire de services ADSL.

Mode connexion Connexion Protocol • Mode connexion ADSL • Date pass. 600kbps • IP: 192.198.1.200 • Passer: 192.198.1.1 • Msg as-ras: 255.205.255.0 • DNS Manual: 168.126.63.1 • ID unit: ID • Note dp: ******** OK Annucl

utilisation du magnétoscope numérique

En cas d'utilisation de routeur

Pour éviter un conflit d'adresse IP avec l'adresse IP statique du magnétoscope numérique, vérifi ez les points suivants :

• Réglage du magnétoscope numérique doté d'une adresse IP statique
• Connexion Internet : Vous pouvez connecter le magnétoscope numérique à un routeur relié à un modem ADSL/câble ou à un routeur dans un environnement LAN.

• Réglage réseau du magnétoscope numérique

• Réglez dans le menu du magnétoscope numérique relié sur .

• Vérifiez si l'adresse IP définie est comprise dans la plage de valeurs de l'adresse IP statique fournie par le routeur IP. IP, Passerelle et Masque de sous-réseau : consultez votre administrateur de réseau.

- Vérifiez si l'adresse IP définie est comprise dans la plage de valeurs de l'adresse IP statique fournie par le routeur IP.

Si un serveur DHCP est confi guré avec une adresse de début (192.168.0.100) et une adresse de fin (192.168.0.200), vous devrez régler l'adresse IP selon les plages de valeurs DHCP confi gurées (192.168.0.2 \~ 192.168.0.99 et 192.168.0.201 \~ 192.168.0.254)

1. Vérifiez que l'adresse de la passerelle et le masque sous-réseau correspondent à ceux qui sont réglés dans le routeur IP.

- Réglage de l'adresse IP DHCP du routeur IP

1. Pour accéder aux confi gurations du routeur IP, ouvrez un navigateur Internet sur l'ordinateur local relié au routeur IP puis entrez l'adresse du routeur (par ex. : http://192.168.1.1).
2. À ce stade, effectuez les confi gurations réseau des fenêtres de l'ordinateur conformément à l'exemple ci-dessous : Ex) IP : 192.168.1.2

Masq ss-rés : 255.255.255.0

Passerelle : 192.168.1.1

• Une fois la connexion au routeur IP établie, celui-ci vous invite à saisir un mot de passe. Sans rien saisir dans le champ Nom util., entrez « admin » dans le champ du mot de passe puis appuyez sur pour accéder aux configurations du routeur.
• Accédez au menu de confi guration DHCP du routeur et spécifi ez-y l'activation du serveur DHCP puis indiquez l'adresse de début et l'adresse de fi n.

Réglez l'adresse de début (192.168.0.100) et l'adresse de fin (192.168.0.200).

Les étapes ci-dessus peuvent varier selon les périphériques de routage, en fonction du fabricant.

- Réglage de redirection du port routeur

1. Réglez le protocole sur .
2. Portée du port externe : Entrez l'option Port TCP réglée dans via le menu du magnétoscope numérique relié.

Si plusieurs magnétoscopes numériques sont reliés au routeur, le port TCP pourra être différent.

1. Adresse IP de l'ordinateur interne Entrez l'adresse IP défi nie dans via le menu du magnétoscope numérique connecté.
2. Portée du port interne : Réglez cette option sur la même valeur que celle de « Portée du port externe ».

■ Les étapes ci-dessus peuvent varier selon les périphériques de routage, en fonction du fabricant.

La redirection de port est nécessaire dès lors que vous souhaitez accéder au magnétoscope numérique relié au routeur depuis l'extérieur du réseau du routeur.

Mode connexion Connexion Protocole • Type de protocole TCP • Port(TCP) 554 - 557 • Port(UDP) 8000 - 8169 • Diff. ind.multiple Diff. Ind. • Multicase IP 224,123,63,1 • TTL • Port WebViewer 8D OK Anmuter

Réglage DDNS

DDNS est l'abréviation de Dynamic Domain Naming System.

DNS (Domain Name System) est un service qui assure le routage d'un nom de domaine composé de caractères facilement accessibles à l'utilisateur (par ex., www.google.com) vers une adresse IP constituée de chiffres (64.233.189.104).

DDNS (Dynamic DNS) est un service qui enregistre un nom de domaine et l'adresse IP fl ottante qui lui est associée sur le serveur DDNS de sorte que ce nom de domaine soit acheminé vers l'adresse IP désignée même lorsque l'IP se transforme en un système IP dynamique.

- Réglage DDNS du magnétoscope numérique

Réglez dans le menu du magnétoscope numérique connecté sur les valeurs suivantes :

Ex.) Type de protocole : TCP

Port (TCP) : 0554,0555,0556,0557

Site DDNS : Samsung DDNS

• Réglages DDNS du routeur

Sélectionnez le menu correspondant pour le protocole de transfert réseau du routeur.

Transfert en directr

Cette option règle la qualité de l'image transférée depuis le magnétoscope numérique au réseau.

L'utilisation de la souris peut faciliter la confi guration.

1. Dans la fenêtre de réglage , appuyez sur les boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER]. La fenêtre Transfert en direct apparaît.

2. Servez-vous des boutons directionnels (▲▼◀ ▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

3. Lorsque le transfert en direct est terminé, appuyez sur .

Pour la résolution du transfert en direct, reportez-vous à « Résolution ». (Page 52)

Transfert en direct • Resolution: CIF(S) • Quattro Base OK Annuir

utilisation du magnétoscope numérique

Serv. publiposta.

Vous pouvez envoyer un e-mail à un utilisateur de magnétoscope numérique enregistré selon un intervalle de temps spécifi que ou lorsqu'un événement se produit.

Réglage SMTP

Cette option règle le serveur de messagerie SMTP.

L'utilisation de la souris peut faciliter la confi guration.

1. Dans la fenêtre de réglage , appuyez sur les boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER].
2. électionnez . Vous verrez s'affi cher l'écran de réglage SMTP.

3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

4. Type serv : affi che le type de serveur connecté.

5. Serveur : entrez le serveur auquel vous voulez vous connecter.
6. Port : règle le port de communication.
7. Utilis. authentifi . : cochez cette option si le serveur SMTP utilise une authentifi cation d'utilisateur.
8. La boîte de réception du compte est ainsi activée.
9. Utilisateur : entrez un utilisateur pour procéder à l'authentifi cation lors de votre connexion au serveur SMTP.
10. Mot de p. : entrez le mot de passe de l'utilisateur du serveur SMTP.
11. Transf. sécurisé : sélectionnez la valeur ou
12. Expéd. : utilisez le clavier virtuel pour entrer l'adresse e-mail de l'expéditeur.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 36)

- Test : effectue le test des réglages du serveur.

1. Lorsque le réglage SMTP est terminé, appuyez sur .

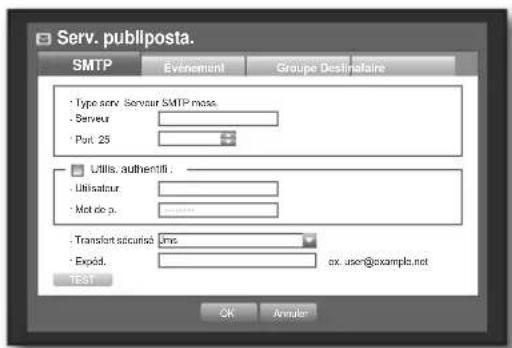

Serv. publiposta. SMTP Evenement Groupe Destinétaire Type serv Serveur SMTP mosa. Server Port 25 Utilis. authentifii . Utilisateur Mot de p. Transport sécurisé : Lms Exptd. ex. [e-mail] TEST OK Annuler

Réglage d'événement

Vous pouvez défi nir l'intervalle et le type d'événement à envoyer à l'utilisateur.

L'utilisation de la souris peut faciliter la confi guration.

1. Dans la fenêtre de réglage , appuyez sur les boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez <Événement>.
3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

- Intervalle évén : réglez l'intervalle des événements.

Si une série d'événements se produisent, l'e-mail sera envoyé selon un intervalle spécifi que et non à chaque événement.

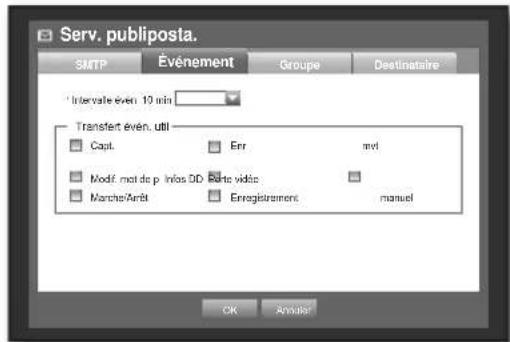

Serv. publiposta. SMTP Événement Groupe Destinataire Intervale éven 10 min Transfert éven, util Capt. Err mvl Modif, mot de p, infas DD, Seite vidre Marche/Arrêt Enregistrement manuel OK Annals

• Transfert évén. util : sélectionnez un type d'événement à envoyer lorsqu'un événement survient. Si l'événement sélectionné se produit, l'e-mail sera envoyé vers le groupe détenant les droits d'accès de destinataire.
• Lorsque le réglage d'événement est terminé, appuyez sur .

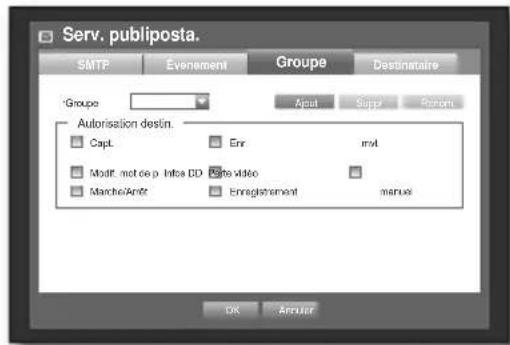

Réglage de groupe

Vous pouvez définir le groupe auquel l'e-mail est envoyé et spécifier les droits d'accès pour chaque groupe séparément. Vous pouvez ajouter des destinataires pour chaque groupe dans l'élément de menu . Le destinataire est défi ni séparément du groupe d'utilisateurs du magnétoscope numérique.

L'utilisation de la souris peut faciliter la confi guration.

1. Dans la fenêtre de réglage , appuyez sur les boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez .
3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.
4. Ajout : sélectionnez et ajoutez un groupe à l'aide du clavier virtuel.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 36)

Serv. publiposta. SMTP Evenement Groupe Destinataire *Groups Ajust Supp Return Autorisation destin. Capt. Err mod Modir: mot de p. Intra DD Date video Marche/Amir Enregistrement maneu OK Answer

• Suppr : supprime le groupe sélectionné.
• Renom. : vous pouvez réinitialiser les droits d'accès du destinataire d'un groupe existant.
• Autorisation destin. : règle les droits d'accès du groupe de destinataires.
• Lorsque la confi guration du groupe est terminée, appuyez sur .

Réglage de destinataire

Vous pouvez ajouter un utilisateur au groupe, supprimer un utilisateur du groupe ou modifi er le groupe. L'utilisation de la souris peut faciliter la confi guration.

1. Dans la fenêtre de réglage , appuyez sur les boutons directionnels haut/bas (▲▼) pour aller sur puis appuyez sur le bouton [ENTER].
2. Sélectionnez .
3. Servez-vous des boutons directionnels (▲▼◀▶) pour aller sur l'élément souhaité et défi nissez-en la valeur.

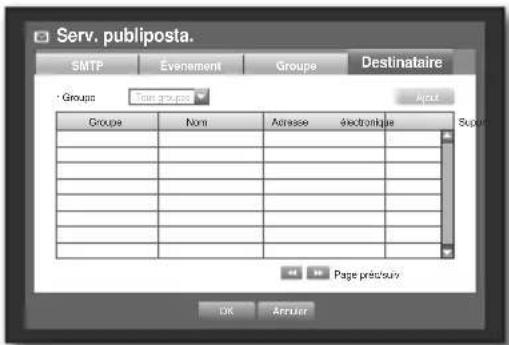

Serv. publiposta. SMTP Evenement Groupe Destinataire Groups Nom groupes Support Groupe Nom Adresse électronique Page précèsui OK Annuler

- Ajout : vous pouvez sélectionner un nom de destinataire, une adresse e-mail ou un groupe.

Vous aurez dû créer un groupe via l'élément de menu avant d'ajouter un utilisateur au groupe.

- Reportez-vous à « Utilisation du clavier virtuel » pour entrer le nom d'utilisateur et l'adresse e-mail. (Page 36)

1. Lorsque le réglage de destinataire est terminé, appuyez sur .

Serv. publiposta. SMTP Evénement Groupe Destinataire Groups AUG Ajouter destinataire Nom E-mail Sèlec groupe ABC OK Annuler Page préclustiv OK Annuler

utilisation du magnétoscope numérique

COMMANDE D'UN PÉRIPHÉRIQUE PTZ

Le magnétoscope numérique vous permet d'effectuer des réglages à la fois pour une caméra PTZ et pour une caméra ordinaire, selon votre préférence.

Périphérique PTZ

Le périphérique PTZ peut être activé uniquement lorsqu'un canal en connexion avec la caméra PTZ est sélectionné

Mise en route de la caméra PTZ

La caméra PTZ est disponible uniquement lorsqu'un canal est sélectionné comme suit :

À l'aide du bouton de la télécommande ou en façade Sélectionnez le bouton [PTZ] de la télécommande ou en façade.
- À l'aide du menu du lanceur Cliquez sur PTZ < PTZ > pour affi cher le lanceur en direct.
- À l'aide du menu contextuel obtenu par un clic droit en mode Live Effectuez un clic droit n'importe où sur l'écran pour affi cher le menu contextuel puis sélectionnez .
À l'aide des icônes de l'écran Live (Direct) Cliquez sur l'icône PTZ dans l'écran Live (Direct).

2005-01-01 01:10 More call shapes Sotte principal Open and Pts ZOOM Audio Gel Ambior alarmo Erinig Lect Rochter. Seaveg Menu plins Fermeline Vasquer Lanoeur Décorn

La fonction PTZ n'est disponible que lorsqu'une caméra PTZ est connectée et que l'icône PTZ est affi chée à l'écran.

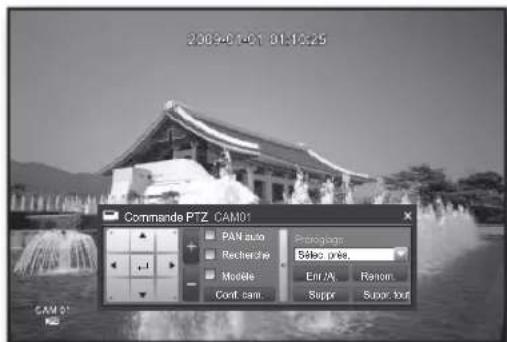

Utilisation de la caméra PTZ

Vous pouvez utiliser une seule caméra pour exécuter les fonctions PANORAMIQUE, HORIZONTAL-VERTICAL et ZOOM, assurer le suivi de plusieurs emplacements simultanément et défi nir le préréglage selon votre préférence dans le mode de votre choix.

1. Lancez le menu . Lorsque l'icône PTZ < > située dans le coin inférieur droit s'affi che en jaune, vous passez en mode « Commande PTZ » afi n d'affi cher le menu « Commande PTZ ».

2. Servez-vous des touches directionnelles du menu du lanceur ou des boutons directionnels (▲▼◀▶) sur la télécommande ou en façade pour déplacer la zone cible à enregistrer.

3. Zoom : vous pouvez utiliser la fonction zoom de la caméra PTZ.

4. PAN auto : la caméra s'exécute automatiquement entre les deux points que vous avez sélectionnés.
5. Recherche : la caméra se déplace sur les points préréglés dans la séquence spécifi que.

200401-01 01:16:25 Commande PTZ CAM01 PAN auto Recherche Modelle Config. cam. Prologags Select price. Ent AY Random Suppr Supper out

Si plusieurs préréglages sont spécifiés, la caméra PTZ se déplacera automatiquement sur l'ensemble des points préréglés en même temps.

- Modèle : permet à la caméra PTZ de mémoriser et de suivre l'itinéraire précédent.

- Les fonctions PAN auto, Recherche et Modèle sont prises en charge dans les protocoles de Samsung, Panasonic et Pelco et varient en termes de nom et de réglage selon les protocoles de Samsung, Panasonic et Pelco utilisés. (Panasonic : PAN auto, Séquence, Tri / Pelco : PAN auto, Recherche par image, Modèle)

- Avant de passer en mode de commande du périphérique PTZ, réglez les valeurs du périphérique PTZ dans le menu . (Page 43)

Préréglage

Un préréglage est un ensemble de points cibles spécifi ques liés à une caméra PTZ. Il est possible de stocker jusqu'à 20 préréglages par caméra.

L'utilisation de la souris peut faciliter la confi guration.

1. En mode Commande PTZ, servez-vous des boutons directionnels pour régler la caméra dans la direction souhaitée.
2. Sélectionnez la touche .

Le clavier virtuel permettant de saisir le préréglage apparaît.

■ Reportez-vous à « Utilisation du clavier virtuel ». (Page 36)

• Enr./Aj. : vous pouvez ajouter et sauvegarder le préréglage.
• Renom. : vous pouvez modifi er le paramétrage des préréglages existants.
• Suppr : supprime le préréglage choisi.
• Suppr. tout : supprime tous les préréglages existants.

Si vous remplacez la caméra du canal comportant la liste de préréglages par une nouvelle caméra, vous devrez réinitialiser les préréglages en conséquence.

1. Appuyez sur .

Le préréglage sera sauvegardé sous le nom que vous avez précédemment saisi à cet effet.

Réglage de la caméra

Une caméra PTZ dispose de son propre système de menus. Optimisez la caméra PTZ en fonction du magnétoscope numérique.

L'utilisation de la souris peut faciliter la confi guration.

1. Connectez la caméra PTZ au magnétoscope numérique et lancez la caméra PTZ à nouveau pour affi cher la fenêtre de réglage du protocole de la caméra.
2. Vérifi ez l'ID de protocole de la caméra.

- Sous « Périphérique > Réglages PTZ », entrez l'ID de la caméra PTZ dans la zone de saisie de l'ID du canal connecté à la caméra PTZ. (Page 43)

2009-01-01 01:12:25 SAMSUNG PROTOCOL ADDR 0 TYPE RS-485,HALF BAUT 0600 LENS OK! TILT OK! PAN OK!

1. Sélectionnez dans le menu Commande PTZ.

Le menu de spécifi cations de la caméra apparaît.

• Vous ne pouvez confi gurer les réglages que pour les caméras prenant en charge les protocoles de Samsung et Panasonic.
  Lorsque vous réglez PAN auto ou Modèle via le menu de la caméra, appuyez longuement sur le bouton approprié jusqu'à ce que le fonctionnement du bouton soit différent de celui du réglage PTZ normal.

2009-01-01 01:16:25 ** MAIN MENU ** CAMERA SET... VIDEO SET... PRESET... HOME SET... ALL TO SET ALARM SET... OTHER SET... CLOCK SET... SYSTEM INFO...

RECHERCHE

Vous pouvez exécuter la recherche des données enregistrées par heure ou selon d'autres critères de recherche tels que les événements. Vous pouvez accéder au menu directement en mode Live.

1. En mode Live, effectuez un clic droit sur n'importe quelle zone de l'écran. Le menu Live s'affi che.
2. Sélectionnez . Sinon, appuyez sur le bouton [SEARCH] de la télécommande ou en façade.
3. Le menu Recher. s'affi che.

Si vous n'avez pas coché « UTILISATION POS » via le menu « Menu princ.> Périph > Périphérique POS », le menu Recher. n'inclura pas l'élément « Rech. POS ». (Page 46)

1. La recherche peut être limitée par la fonction Suppr. auto. Reportez-vous à « Réglage de l'enregistrement > Option d'enregistrement ». (Page 52)

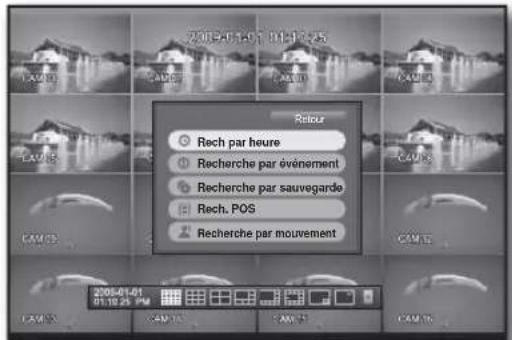

2019-01-01 01:14 CAM-01 CAM-02 CAM-03 CAM-04 CAM-05 CAM-06 CAM-07 CAM-08 CAM-09 CAM-10 CAM-11 CAM-12 CAM-13 CAM-14 CAM-15 Movie draft stage Script principle Audio dotes: Gel Amator alarma Ensign. Lock Renderer Slave Manu prime Forniture Marquer Lanseur Desonn 2019-01-01 01:14 PM

Reîour Rech par heure Recherche par événement Recherche par sauvegarde Rech. POS Recherche par mouvement

Don. chevauch. : cette option apparaît uniquement en cas de chevauchement des données à une certaine heure, occasionné par le changement de la configuration de l'heure du magnétoscope numérique. Les données les plus récentes viennent en premier, depuis . Cette option n'apparaît pas dans .

Recherche par heure

Vous pouvez rechercher les données enregistrées à l'heure de votre choix.

L'heure affi chée étant tributaire du fuseau horaire et de l'heure d'été, l'affi chage de l'heure pour des données enregistrées au même moment varie selon les réglages de fuseau horaire et d'heure d'été applicables.

L'utilisation de la souris peut faciliter la confi guration.

1. Sélectionnez dans le menu .
2. Sélectionnez une date pour la recherche.

■ Reportez-vous à « Utilisation du calendrier ». (Page 35)

1. Les données enregistrées à la date spécifi que sont répertoriées. La barre d'affi chage varie selon le type de données. Par conséquent, vérifi ez la couleur correspondant au type de données dans la sous-fenêtre de gauche.

2. Utilisez les boutons directionnels (▲▼◀▶) pour défi nir les critères de recherche puis appuyez sur le bouton [ENTER].

3. Aller 1er : se positionne sur les données les plus anciennes.

4. All. dernier : se positionne sur la date la plus récente.
5. Heure : entrez une heure pour lancer la recherche ou servez-vous du bouton directionnel <> afi n de sélectionner une valeur.

Rech par heure 2008-01-01 Alex 1st Al Don. chevauch. 9:30 Zoom event Edit art 00:01:17 Tous Opnoles CAM01 CAM02 CAM03 CAM04 CAM05 CAM06 CAM07 Standard Calendar Err not Ca P vld. Etc Page préclusiv Text Roller

• Zoom arr. : la carte s'agrandit pour montrer le niveau de détail. Elle passe à la séquence 24 heures-4 heures-1 heure-5 minutes.
• Zoom avant : la carte bascule sur le mode inverse de celui qui est détaillé ci-dessus.
  Elle passe ainsi à la séquence 5 minutes- 1 heure-4 heures-24 heures.

- Double-cliquez sur l'heure de votre choix pour en faire un zoom avant/arrière.

- Aperçu : Cliquez sur et sélectionnez (par clic ou glisser-déposer) une heure dans afi n d'affi cher une image fi gée de la portion concernée.

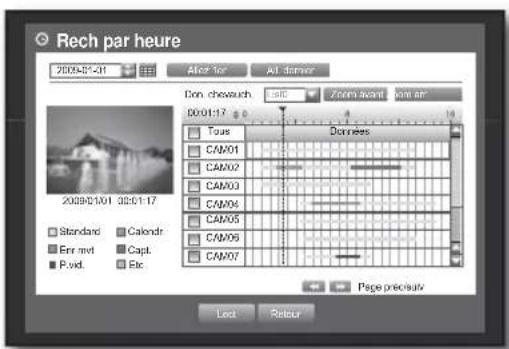

Rech par heure 2004-07-01 After 1st All figures Don chewuch 00:01:17 Tous Donness CAM01 CAM02 CAM03 CAM04 CAM05 CAM06 CAM07 2009/01/01 02:01:17 Standard Calendar Err mixt Capt. P.vid. Esc Page precision Lost Return

- Si le canal sélectionné ne contient aucune donnée enregistrée, il sera marqué en noir

1. Sélectionnez un élément de données puis cliquez sur . L'écran bascule sur le mode de lecture des données.

Recherche par événement

Vous pouvez lancer une recherche d'événement par canal et lire l'événement. Vous pouvez vous servir de la souris pour sélectionner les éléments connexes.

1. Sélectionnez dans le menu .
2. Utilisez les boutons directionnels (▲▼◀▶) pour défi nir les critères de recherche puis appuyez sur le bouton [ENTER].

- Tous les événements enregistrés à une date spécifi que sont identifi és (y compris en enregistrement normal/programmé).

- Aperçu date/heure : si vous sélectionnez un élément de données dans la liste, l'image fi gée des données sélectionnées s'affi chera dans la sous-fenêtre de prévisualisation de gauche.

- Événement : affi che le type de l'événement qui s'est produit.

1. Sélectionnez un élément de données puis cliquez sur . L'écran bascule sur le mode de lecture des données de l'événement.

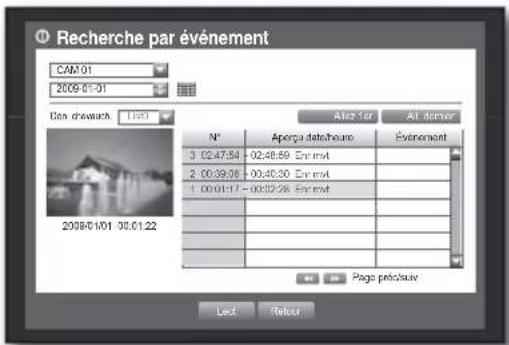

Recherche par événement CAM 01 2009-01-01 Ues d'envach 1:00 N° Apoçu d'échère Événement 3 02.47.54 -02:48.69 Enr mult 2 00:39.36 -00:40.30 Enr mult 1 00:01-17 -00:32.28 Enr mult Pages prééduive Leaf Rékou

Recherche par sauvegarde

Cette fonction permet de rechercher les données de sauvegarde stockées sur le périphérique de sauvegarde connecté. Seules les données au format du magnétoscope numérique sont incluses dans la recherche.

Reportez-vous à via « Sauvegarde>Réglage de la sauvegarde ». (Page 56)

L'utilisation de la souris peut faciliter la confi guration.

1. Sélectionnez dans le menu .
2. Utilisez les boutons directionnels (▲▼◀▶) pour défi nir les critères de recherche puis appuyez sur le bouton [ENTER].

- Période enreg. : affi che la période d'enregistrement.

- Canal : Affi che le canal enregistré.

- Tp déb. lect. : sélectionnez une heure de début de lecture.

1. Sélectionnez un élément de données puis cliquez sur . L'écran bascule sur le mode de lecture des données de sauvegarde.

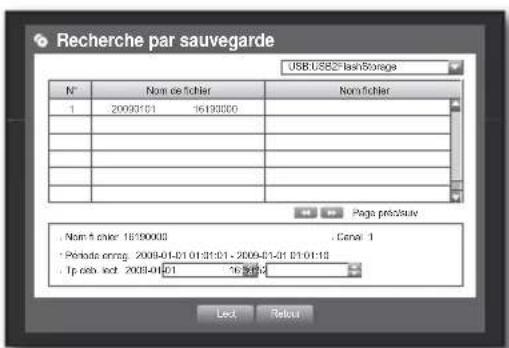

Recherche par sauvegarde USB:USB2\banStorage N° Nom. de fichier Nom.fichier 1 2009/01 16193000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Nom. de hier 18/190000 . Cenai 1 * Periada enreg. 2009-01-01 01:31:01. 2009-01-31 01:01:18 . Tp ceb iect 2008-01-01 16:58:52 Led Retou

Recherche POS

Vous pouvez rechercher des données sur le périphérique POS connecté au magnétoscope numérique.

Vous pouvez vous servir de la souris pour sélectionner les éléments connexes.

1. Sélectionnez dans le menu .

2. Utilisez les boutons directionnels (▲▼◀▶) pour défi nir les critères de recherche puis appuyez sur le bouton [ENTER].

■ Vous pouvez entrer un texte spécifi que pour affi ner votre recherche.

• Rech. mot-clé : utilisez le clavier virtuel pour entrer un mot-clé.
  • Critères de recherche :

- : lorsque cette option est sélectionnée, la recherche exécutée est sensible à la casse.

- : lorsque cette option est sélectionnée, seul l'équivalent exact du mot-clé est trouvé.

Rech. POS Date/Issue: 2007-12-25 03:41:18 2006-01-01 03:41:18 Rech. mail ck: Sans, Casse Mio emite Dot.chessuch: 1900 Alaz for All German 40 10 POS Canal Date/Issue dtb Recn. mbotce 1 1 2009-01-01 03:41:15 CHANGE 1 1 2009-01-01 03:41:15 CASH 1 1 2009-01-01 03:41:15 CASH 2009/01/01 03:41:15 CHAMSER S.95 Page one/e-mail Lect Refour

• Aperçu : sélectionnez un élément de données dans la liste pour affi cher l'image de prévisualisation. Les informations relatives à l'image s'affi chent en bas de l'écran.
• : Vous pourrez utiliser ces boutons pour accélérer votre recherche si vous obtenez une longue liste de résultats de recherche.
• Sélectionnez un élément de données puis cliquez sur . L'écran bascule sur le mode de lecture des données POS.

Recherche par mouvement

Lorsqu'un mouvement est détecté au niveau d'un canal, vous pouvez définir la zone de votre choix pour exécuter la recherche. Vous pouvez vous servir de la souris pour sélectionner les éléments connexes.

1. Sélectionnez dans le menu .
2. Utilisez les boutons directionnels (▲▼◀▶) pour défi nir les critères de recherche puis appuyez sur le bouton [ENTER].

Si vous défi nissez la zone de mouvement sur , le bouton sera activé.

- Zone mvt : sélectionnez une zone pour y lancer la recherche.

• Ttes zones : lance la recherche dans toutes les zones du canal sélectionné.
• Zone actu. : lance la recherche dans la zone de mouvement du canal sélectionné via « Détection de mouvement > Réglage de la zone de détection de mouvement ». (Page 54)

• Zone manu. : vous pouvez régler manuellement la zone de mouvement.

• Confi g. : le bouton Confi g. ne s'activera que si vous réglez la zone de mouvement sur Manuel. Appuyez sur ce bouton pour affi cher la fenêtre de réglage de zone.

• Date/Heure : l'option Date/Heure est automatiquement réglée par heure et l'heure de fin automatiquement défi nie sur une valeur supérieure d'une heure au réglage de l'heure de début, dans le cas où celle-ci a déjà été réglée.
• Aperçu : sélectionnez un élément de données dans la liste pour affi cher l'image fi gée de l'élément.
• Sélectionnez un élément de données puis cliquez sur . L'écran bascule sur le mode de lecture des données de mouvement.

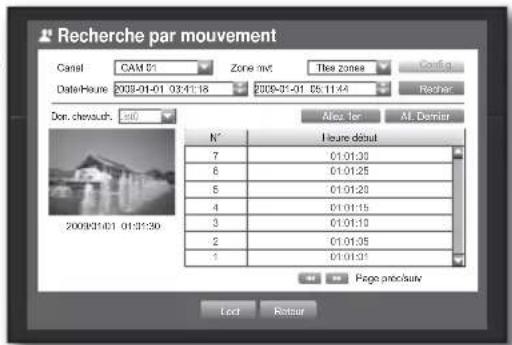

Recherche par mouvement Canal: CAM 21 Zone invt The zones Data/Time: 2003-01-01 03:41:18 2009-01-01 05:11:44 Don. chevoush: 56 Also for At-Denier N° Heure début 7 01:01:30 6 01:01:25 5 01:01:20 4 01:01:15 3 01:01:10 2 01:01:05 1 01:01:01 Page pino/satv Lost Return

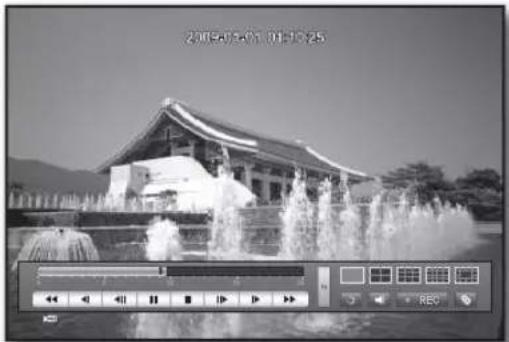

Vous pouvez lire les données stockées sur le disque dur et en sauvegarder la portion de votre choix.

L'utilisation de la souris peut faciliter la confi guration.

1. En mode Live, cliquez sur dans le menu contextuel qui s'affi che lorsque vous effectuez un clic droit ou cliquez sur <▶> dans le menu du lanceur ou appuyez sur le bouton Lect de la télécommande ou en façade.

2. Servez-vous du bouton haut/bas (▲▼) pour sélectionner un menu. ■ Pour la recherche de données, reportez-vous à . (Page 66)

Movie drill stage Sorta principle Audio disease Gel Ambient alarmes Errag Lsd Rasher Sauveg Manou pine Formatics Marquer Lanzeur Decorin

1. Sélectionnez un élément de données puis cliquez sur dans le menu Recher. Les données sélectionnées sont lues et le lanceur de lecture apparaît à l'écran.

En présence de données existantes, la fonction démarre immédiatement sans exécuter de recherche préalable.

- : Vous pouvez lire jusqu'à 4 canaux en temps réel. - En mode partagé, la lecture en temps réel peut ne pas être prise en charge, selon la qualité d'enregistrement, la résolution et le nombre de canaux concernés. Certaines vitesses d'enregistrement peuvent être prises en charge.

- Info lecture : affi che la date et l'heure des données en cours dans l'angle supérieur. - Changer mode : sélectionnez le mode de lecture de votre choix ou appuyez sur le bouton [MODE] pour changer de mode d'écran en passant respectivement, et dans l'ordre, aux modes d'écrans partagés en 1, en 4, en 9 en 16 et en 13. - La zone grise au centre du mode d'écran partagé en 13 lit le canal Live. Le canal par défaut du mode Live est CH1, qu'il est possible de modifi er ultérieurement.

• ■ : bascule en mode Live.

• REC : enregistre tous les canaux en mode Live.

- Durée de lecture : affi che la durée et la date de la vidéo en cours.

- Barre de progression lecture : affi che la durée des données enregistrées sur le canal sélectionné pour les dernières 24 heures ; la ligne de quadrillage en rouge indique la durée de lecture actuelle.

- Vitesse : prend en charge différentes options de vitesse : x1, x2(-2), x4(-4), x8(-8), x16(-16), x32(-32) et x64(-64). - Lent : prend en charge les options de vitesse lente : x1/2(-1/2), x1/4(-1/4) et x1/8(-1/8)

- Sauveg : cliquez sur < pour régler l'heure actuelle sur l'heure de début de sauvegarde ; vous pouvez spécifi er une zone de sauvegarde à l'aide de la souris (triangle jaune). Cliquez à nouveau sur < pour régler l'heure actuelle sur l'heure de fin de sauvegarde. La fenêtre « Plage sauveg » apparaît.

- Type : prend en charge les formats DVR, AVI et SEC. Reportez-vous à la liste de formats dans . (Page 56) - Périph : sélectionnez un périphérique de sauvegarde. - Vérif. capacité : permet de vérifi er la capacité du périphérique de stockage sélectionné.

2008-01-01 01:10:25 Plage sauveg - Debut 2008-01-01 32:51:06 2009-01-01 06:25:45 - Parth Aucult - Dossier (20090101) Type DVR - Nom rich. 2001 Modin ser Vert records Sauveg Annuler CAM 01

1. Si vous souhaitez retourner sur l'écran Live (Direct) en mode Lect, cliquez sur < ■ > dans le menu du lanceur ou appuyez sur le bouton [■] de la télécommande ou en façade.

PRÉSENTATION DE WEB VIEWER

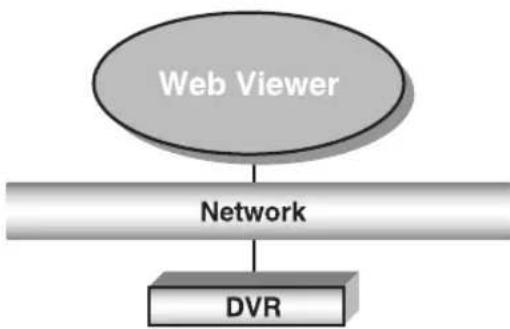

Qu'est-ce que Web Viewer ?

Web Viewer vous permet d'avoir un accès distant à votre magnétoscope numérique. Vous disposez ainsi d'un accès à la vidéo en direct, à la vidéo archivée et à la commande PTZ (si confi gurée), etc.

• Accès distant à partir d'un navigateur standard
• Prise en charge des commandes de caméra PTZ
• Prise en charge des formats d'affi chage de 1, 4, 8 et 16 caméras (jusqu'à 16 caméras dans la liste).
• Obtention d'images au format JPEG pour les imprimer ou les enregistrer via "Imprimer ou enregistrer les images au format JPEG".
• Enregistrement vidéo au format AVI, compatible avec les lecteurs de support les plus courants. (codec Xvid requis)

La liste suivante répertorie les éléments matériels et le système d'exploitation requis pour exécuter Web Viewer.

Système d'exploitation	Windows XP ProfessionnelWindows 2000Windows Vista Édition Familiale Basique/Premium
Navigateur Web Internet Explorer 6.0.2900.2180 ou supérieur
CPU Intel Pentium 4.2 GHz
MÉMOIRE 512 Mo
Écran Haut en couleurs 16 bits 1024 x 768
Disque dur	50 Mo (espace requis pour l'installation)* Espace supplémentaire requis sur le disque dur pour l'enregistrement.La taille du fi chier d'enregistrement varie en fonction des réglages de la qualité d'enregistrement.

1. Ouvrez votre navigateur et tapez l'adresse IP ou l'URL du magnétoscope numérique dans l'encadré de l'adresse URL.

L'adresse URL de base du magnétoscope numérique est la suivante, dans le cas de l'adresse MAC:

■ 00-00-F0-ab-cd-ef : nabcdef.websamsung.net
■ 00-16-6c-ab-cd-ef : mabcdef.websamsung.net
■ 00-68-36-ab-cd-ef : pabcdef.websamsung.net

- Vous pouvez également utiliser l'adresse URL enregistrée qui est confi gurée via le menu Confi guration de votre magnétoscope numérique.

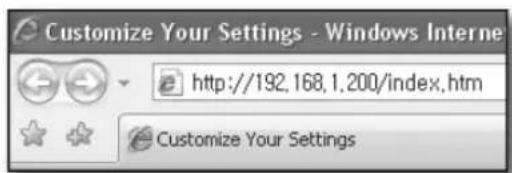

Customize Your Settings - Windows Internet http://192.168.1.200/index.htm Customize Your Settings

1. Réglez L'ID et le mot de passe administrateur sur les mêmes valeurs que celle de l'administrateur du magnétoscope numérique. Pour les utilisateurs généraux, il faut entrer l'ID et le mot de passe de l'utilisateur du magnétoscope numérique.

Connex • ID admin • Mot de p. ***** OK

Autorise jusqu'à 10 accès simultanés, y compris en tant qu'administrateur et utilisateur général.
N'autorise pas de connexion multiple pour l'utilisateur administrateur.
■ Le mot de passe initial de l'utilisateur administrateur est défi ni sur « 4321 ».
Le mot de passe de l'administrateur et des utilisateurs généraux peut être changé via le menu du magnétoscope numérique.
- Les utilisateurs normaux devraient spécifier l'option sous sur la valeur « Utilisation » avant d'effectuer la connexion à Web Viewer. (Page 37)
- Tous les réglages s'appliquent aux réglages du magnétoscope numérique.

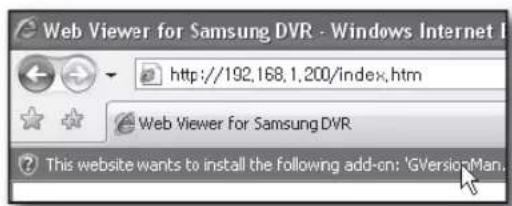

1. Cliquez sur .

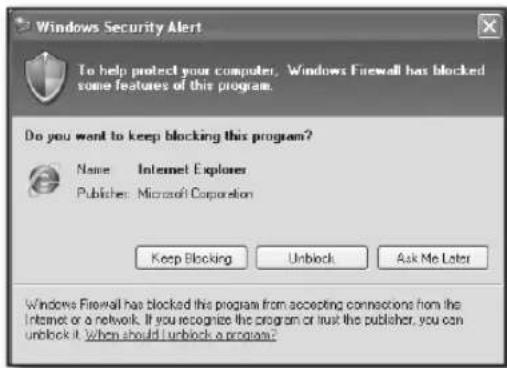

1. Il se peut qu'une fenêtre « Windows Security Alert » tente de bloquer cette opération à l'aide du Pare-feu Windows. Dans ce cas, cliquez sur pour démarrer Web Viewer

1. L'installation est terminée. Vous pouvez à présent affi cher la fenêtre principale de Live Viewer.

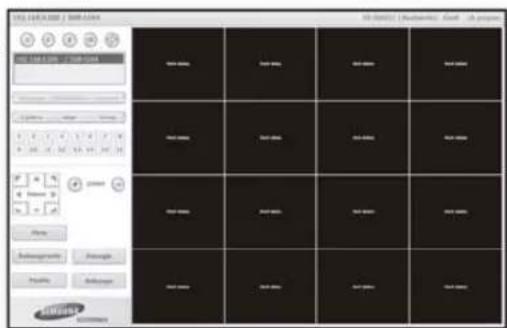

L'écran Live Viewer affi che les éléments suivants :

① Ceci affi che l'adresse IP et le nom de modèle du magnétoscope numérique connecté.
② Ces menus comprennent les commandes suivantes: , , , .
③ Ces boutons sont utilisés en modes écran partagé et plein écran.
④ Affi che l'adresse IP et le nom de modèle du magnétoscope numérique connecté.
⑤ Ces boutons commandent les changements de séquence et de canal d'écran.
⑥ Ces boutons sont utilisés pour capturer, imprimer et enregistrer l'image.
⑦ Affi che le canal du magnétoscope numérique connecté.
⑧ Ces boutons servent aux fonctions PTZ.
⑨ Ceci affi che l'écran correspondant à la caméra connectée au magnétoscope numérique.

La résolution est défi nie sur 1024X768 pixels.
Le mode écran partagé initial est réglé selon le nombre de canaux reliés au magnétoscope numérique. Vous pouvez modifi er le mode écran partagé en cliquant sur les boutons spécifi ques à ce mode.

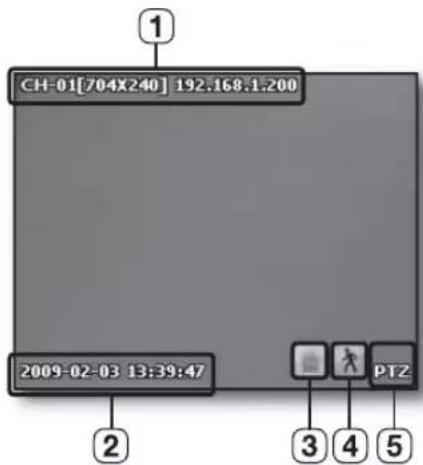

AFFICHAGE À L'ÉCRAN OSD

① Le numéro de canal, la taille de la vidéo et l'adresse IP du magnétoscope numérique connecté s'affi chent.
② La date et l'heure actuellement en cours sur le magnétoscope numérique s'affi chent.
③ L'icône de l'alarme s'affi che lors de l'émission d'une alarme. Elle disparaît dès que vous appuyez sur le bouton [ALARM] du magnétoscope numérique.
④ L'icône du mouvement s'affi che lorsqu'une alarme est détectée. Elle disparaît dès que vous appuyez sur le bouton [ALARM] du magnétoscope numérique.
⑤ Ceci indique si les commandes PTZ sont activées ou désactivées.

CH-01[704X240] 192.168.1.200 2009-02-03 13:39:47 PTZ

Si vous avez défini des caméras PTZ pour le magnétoscope numérique, la mention "PTZ" s'affichera à l'écran. Sélectionnez un canal de caméra PTZ et servez-vous du bouton [PTZ] pour commander la caméra.

ÉCRAN PARTAGÉ

Vous pouvez changer de mode partagé en cliquant sur les différentes icônes numériques.

• Cliquez sur le bouton <1>.
  L'écran affi che la caméra sélectionnée reliée au magnétoscope numérique en "MODE UNIQUE".
• Cliquez sur le bouton <4>.
  L'écran affi che la caméra sélectionnée reliée au magnétoscope numérique en "MODE QUADRUPLE".
• Cliquez sur le bouton <9>.
  L'écran affi che la caméra sélectionnée reliée au magnétoscope numérique en "MODE EN NEUF".
• Cliquez sur le bouton <16>.
  L'écran affi che la caméra sélectionnée reliée au magnétoscope numérique en "MODE EN SEIZE".
• Cliquez sur le bouton <.
  L'écran affi che la caméra sélectionnée reliée au magnétoscope numérique en "MODE PLEIN ÉCRAN".
  Double-cliquez sur l'écran ou appuyez sur n'importe quelle touche du clavier pour retourner sur le mode précédent.

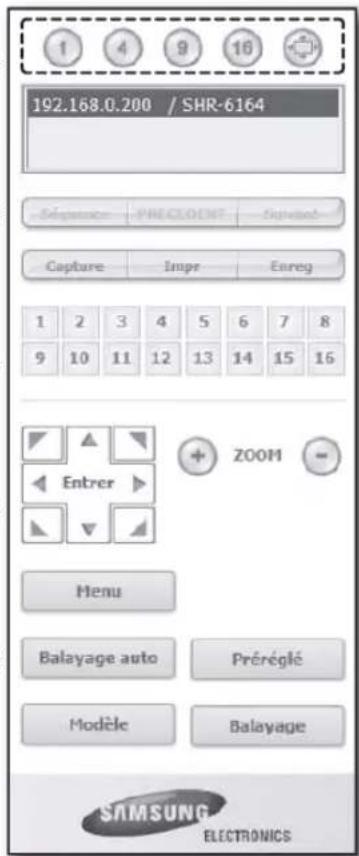

192.168.0.200 / SHR-6164 SÉPENSÉR PRECLOENT SÉPENSÉR Capture Impr Enreg 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Entrer ZOOM Menu Balayage auto Préréglé Modèle Balayage SAMSUNG ELECTRONICS

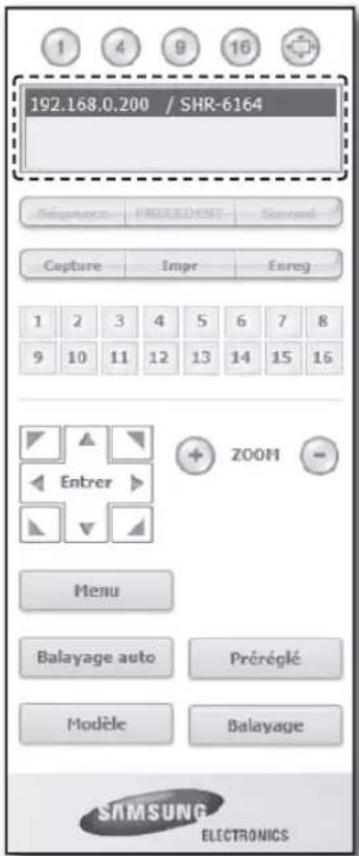

MAGNÉTOSCOPE NUMÉRIQUE CONNECTÉ

Ceci affi che l'adresse IP et l'état du magnétoscope connecté.

■ Message d'échec de connexion

Pas de réponse : s'affi che lorsque le magnétoscope numérique ne répond pas.

Collision : s'affi che lorsque le mode Admin est déjà utilisé ou en cours d'accès au même magnétoscope numérique à partir d'un autre ordinateur.

Accès refusé : s'affiche lorsque le nombre maximal d'utilisateurs est dépassé.

■ Le nombre de connexions simultanées est limité à 10.

192.168.0.200 / SHR-6164 Capture Impr Enreg 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Entrer ZOOM Menu Balayage auto Préréglé Modèle Balayage SAMSUNG ELECTRONICS

MODIFICATION DU MODE ÉCRAN EN DIRECT

Le mode d'écran partagé en 16 ne prend pas en charge « SÉQUENCE », « PRÉCÉDENT » et « SUIVANT ».

- Séquence: Lorsque vous cliquez sur ce bouton, vous changez d'écran selon un intervalle préréglé. En MODE UNIQUE, les numéros de canaux sont séquentiellement changés de 1 à 16. En MODE QUADRUPLE, les écrans sont changés par séquence de 4 canaux, comme suit : 1ère séquence de 4 canaux (1\~4) → 2ème séquence de 4 canaux (5\~8) → 3ème séquence de 4 canaux (9\~12) → 4ème séquence de 4 canaux (13\~16). En MODE EN NEUF, les écrans sont changés selon une première séquence de 9 canaux (1\~9) suivie d'une séquence de 7 canaux (10\~16). En MODE EN SEIZE, l'écran est rafraîchi selon l'intervalle préréglé

■ Intervalle préréglé (10 secondes)

- PRÉCÉDENT: Lorsque vous cliquez sur ce bouton, vous affi chez l'écran précédent. En MODE UNIQUE, vous basculez entre les numéros de canaux par ordre inversé. En MODE QUADRUPLE, les écrans sont changés comme suit : 1ère séquence de 4 canaux (1\~4) → 2ème séquence de 4 canaux (13\~16) → 3ème séquence de 4 canaux (9\~12) → 4ème séquence de 4 canaux (5\~8). MODE EN NEUF, les écrans sont changés selon une première séquence de 9 canaux (1\~9) suivie d'une séquence de 7 canaux (10\~16). MODE EN SEIZE, l'écran est rafraîchi.

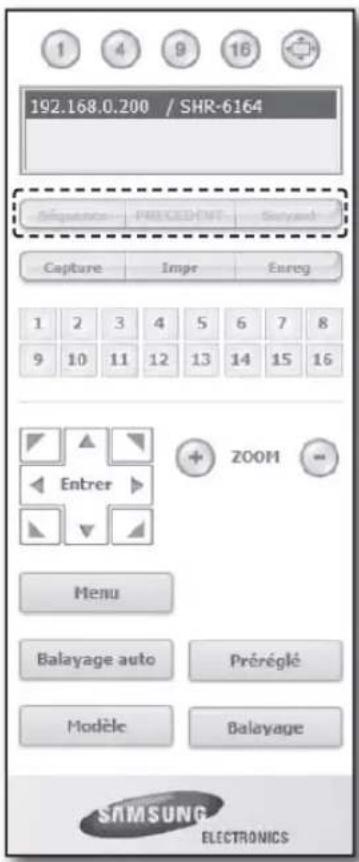

192.168.0.200 / SHR-6164 Séquence PRECEDENT Suyard Capture Impr Enreg 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Entrer ZOOM Menu Balayage auto Préréglé Modèle Balayage SAMSUNG ELECTRONICS

- Suivant: Lorsque vous cliquez sur ce bouton, vous affi chez l'écran suivant.

En MODE UNIQUE, vous basculez entre les numéros de canaux par ordre de 1 à 16.

En MODE QUADRUPLE, les écrans sont changés comme suit : 1ère séquence de 4 canaux (1\~4) → 2ème séquence de 4 canaux (5\~8) → 3ème séquence de 4 canaux (9\~12) → 4ème séquence de 4 canaux (13\~16). MODE EN NEUF, les écrans sont changés selon une première séquence de 9 canaux (1\~9) suivie d'une séquence de 7 canaux (10\~16). MODE EN SEIZE, l'écran est rafraîchi.

Si le magnétoscope numérique à 16 canaux est connecté, cliquez sur "Suivant" en QUAD MODE (MODE QUADRUPLE) pour changer l'écran tel qu'indiqué sur l'illustration.

ENREGISTREMENT DE L'ÉCRAN EN DIRECT SUR L'ORDINATEUR

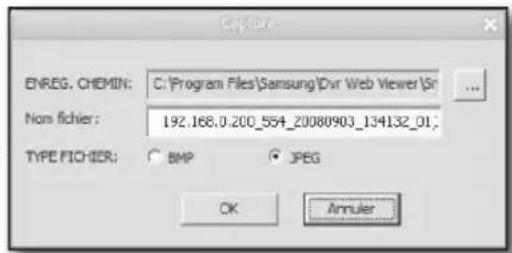

- CAPTURE: enregistre l'écran actuel sous forme de fi chier BMP ou JPEG.

Le chemin d'enregistrement par défaut est "C:\Program Files\Samsung\Dvr Web Viewer\SnapShot\Live". Pour modifi er le chemin d'enregistrement, cliquez sur le bouton puis sélectionnez le chemin de votre choix. FSous Windows Vista, le chemin

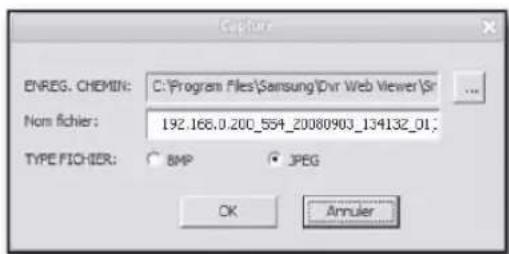

ENREG. CHEMIN: C:\Program Files\Samsung\Dvr Web Viewer\Sr Nom fichier: 192.166.0.200_554_20080903_134132_01; TYPE FICHER: 8MP JPEG OK Anulier

d'enregistrement est "C:\users \AppData\LocalLow\Samsung\DVR Web Viewer\Snapshot" et'il n'est pas modifi able.

Le fi chier est automatiquement renommé comme suit: "IP address_Port number_YYMMDD_camera number_index" Ex.) 192.168.130.12_554_20070615_101530_01_00

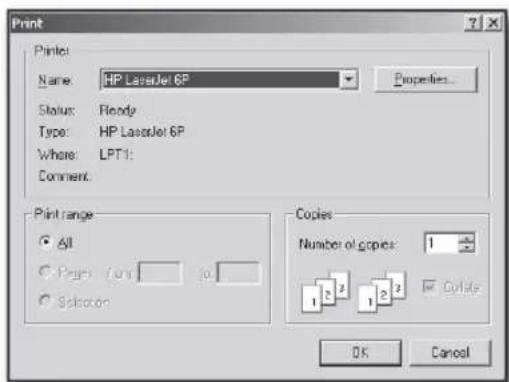

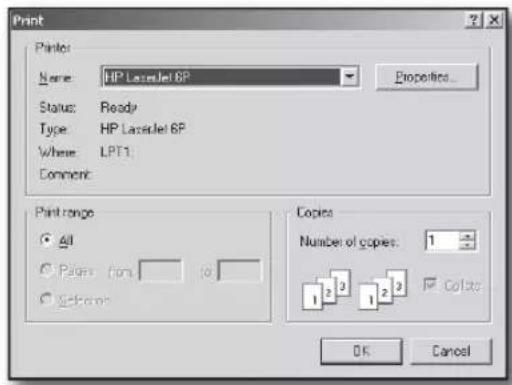

- IMPR: imprime l'écran sélectionné parmi l'ensemble des écrans en direct actuellement affi chés. Permet d'imprimer également l'adresse IP, l'heure, le numéro de caméra ainsi que l'état de l'événement actuel.

- Enreg: enregistre l'image actuellement sélectionnée à l'écran sous forme de fi chier vidéo avi.

Pour effectuer l'enregistrement, il est nécessaire de disposer au moins d'1 Go d'espace disponible.
- Le chemin d'enregistrement par défaut est "C:\Program Files\Samsung\DvrWeb Viewer\VideoClip\Live". Pour modifi er le chemin d'enregistrement, cliquez sur le bouton <ENREG.

CHEMIN (☐) > (Enregistrer chemin) puis sélectionnez le chemin de votre choix. Sous Windows Vista, le chemin d'enregistrement est « C:\users ID \AppData\Local-Low\Samsung\DVR Web Viewer\VideoClip\ » et il n'est pas modifi able.

• Le fi chier est automatiquement renommé comme suit: "IP address_Port number_YYMMDD_camera number_index" Ex) 192.168.130.12_554_20070615_101530_01_00
  Pour les enregistrements au format AVI, il est nécessaire de disposer d'un codec Xvid pour lire les fi chiers sauvegardés.
• Espace mini disponible sur le disque dur : durant l'enregistrement, lorsqu'il n'y a plus suffi samment d'espace libre sur le disque dur, le système affiche le message suivant : « Enregistrement impossible en raison du manque d'espace libre sur le disque dur ».

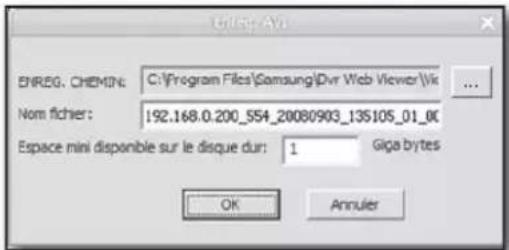

ENREG. CHEMIN: C:\Program Files\Samsung\Dvr Web Viewer\Wk Nom fichier: 192.168.0.200_554_20080903_135105_01_00 Espace mini disponible sur le disque dur: 1 Giga bytes OK Annuler

MODIFICATION DU CANAL DE L'ÉCRAN EN DIRECT

• Numéros en bleu : indiquent que le canal actuellement sélectionné est connecté à la caméra.
• Numéros en gris : Indique que le canal actuellement sélectionné n'est connecté à aucune caméra.

1	2	3	4	5	6	7	8
9	10	11	12	13	14	15	16

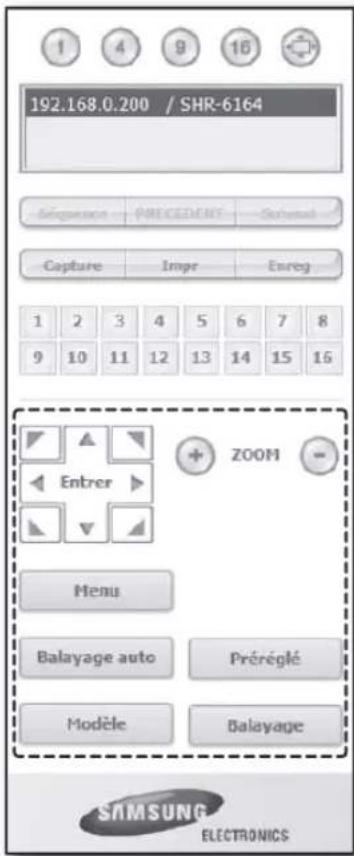

UTILISATION D'UNE CAMÉRA PTZ

Cliquez sur les boutons directionnels pour commander la caméra.

Entrer

Cliquez sur les boutons + ou – pour effectuer des zooms avant ou arrière de l'image affi chée.

192.168.0.200 / SHR-6164 Sequence PRECEDENT Secreted Capture Impr Enreg 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 ZOOM Entrer Menu Balayage auto Préréglé Modèle Balayage SAMSUNG ELECTRONICS

- MENU: affi che l'écran de menu de la caméra.

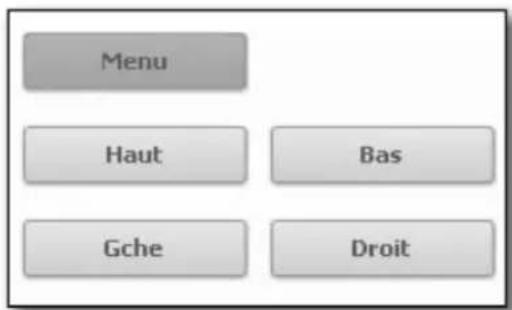

Menu Haut Bas Gche Droit

- Préréglé: Oriente l'objectif selon une direction préréglée.

1. Si vous cliquez sur un préréglage, la caméra s'oriente selon la position de préréglage sélectionnée.
2. Vous pouvez supprimer le préréglage sélectionné ou l'ensemble des préréglages existants.
3. Vous pouvez aussi enregistrer le nom et le numéro d'un nouveau préréglage.

Il est possible d'enregistrer jusqu'à 20 préréglages.

• Balayage auto: Oriente l'objectif de la caméra selon 2 positions défi nies.
• Balayage: Oriente l'objectif de la caméra selon deux positions préréglées.
• Modèle: Vous pouvez régler divers mouvements de la caméra (ex. : zoom, déplacement, etc.) de manière à ce qu'elle se déplace automatiquement selon le modèle spécifié é.

Lorsque le magnétoscope numérique commande une caméra PTZ, Web Viewer ne peut pas contrôler la caméra.
La confi guration du menu caméra n'est disponible que sur les caméras prenant en charge cette fonction.
- Le fonctions PTZ sont identiques à celles du magnétoscope numérique.
- Le panoramique horizontal-vertical de la caméra dôme intelligente est automatiquement manipulé afi n de centrer la caméra sur le point signalé par le clic de la souris.
Si vous faites glisser la souris à l'aide de son bouton gauche jusqu'à un point donné, le panoramique horizontal-vertical de la caméra dôme intelligente sera automatiquement manipulé afi n de centrer la caméra sur le point médian situé à mi-distance entre le début du glisser et la position fi nale.

Le glisser vers le haut exécute un zoom arrière et le glisser vers le bas un zoom avant.

La fonction Horizontal/Vertical sous Activer PTZ fonctionne correctement à 45°.
- Les fonctions Activer le panoramique et Horizontal/vertical ne sont disponibles que sur la caméra les prenant en charge.

Ex : Samsung SCC-C6475

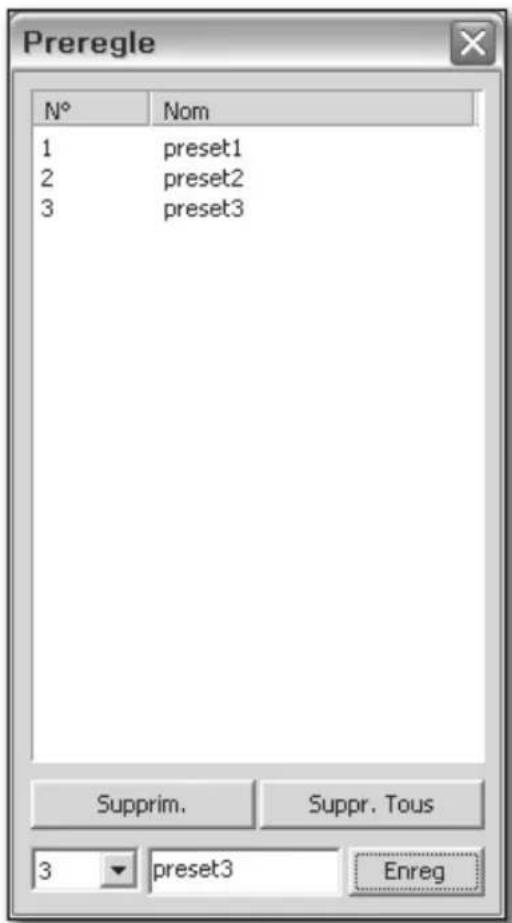

Preregle N° Nom 1 preset1 2 preset2 3 preset3 Supprim. Suppr. Tous 3 preset3 Enreg

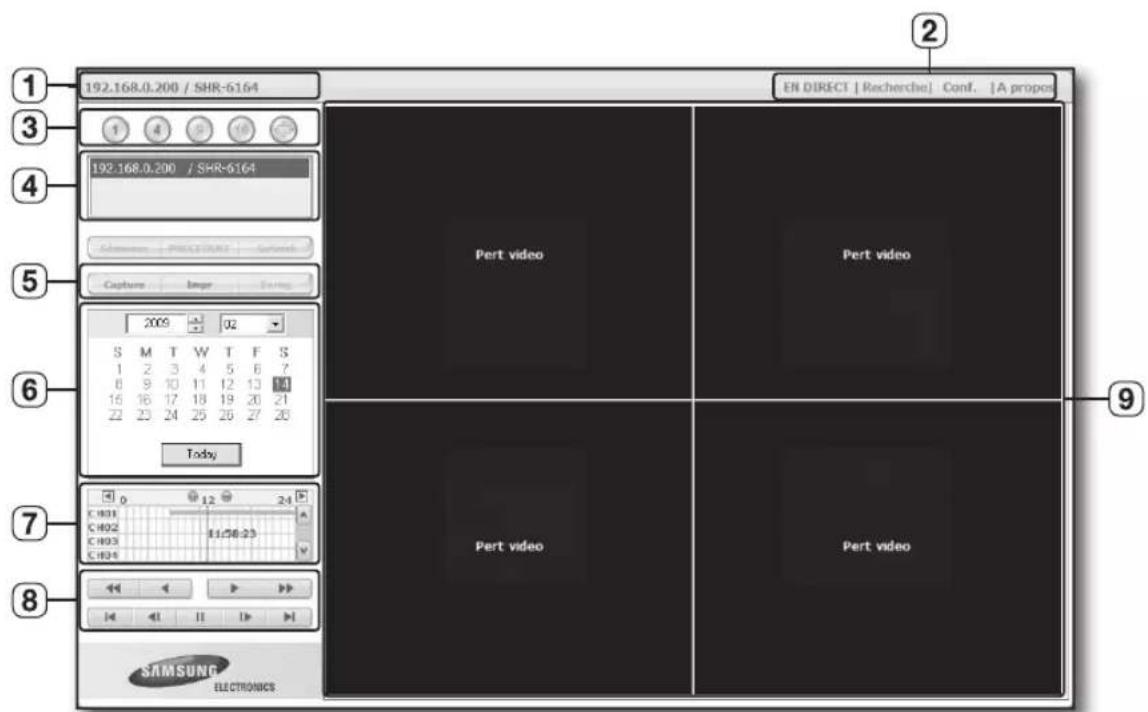

192.168.0.200 / SHR-6164 EN DIRECT | Recherche | Conf. | A propos 192.168.0.200 / SHR-6164 Pert video Pert video S M T W T F S 1 2 3 4 5 6 ? 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 Today Pert video Pert video SAMSUNG ELECTRONICS

L'écran Search Viewer affi che les éléments suivants:

① Ceci affi che l'adresse IP et le nom de modèle du magnétoscope numérique connecté.
② Ces menus comprennent les commandes suivantes: , , , .
③ Ces boutons sont utilisés en modes écran partagé et plein écran.
④ Affi che l'adresse IP et le nom de modèle du magnétoscope numérique connecté.
⑤ Ces boutons sont utilisés pour capturer, imprimer et enregistrer l'image.
⑥ Ceci affi che un calendrier dans lequel vous pouvez rechercher une vidéo enregistrée.
⑦ Ceci affi che un plan de montage chronologique dans lequel vous pouvez rechercher une vidéo enregistrée selon l'heure.
⑧ Ces boutons commandent la lecture.
⑨ Ceci affi che l'écran de lecture de la vidéo enregistrée.

- Les boutons , , sont indisponibles dans le menu RECHER.

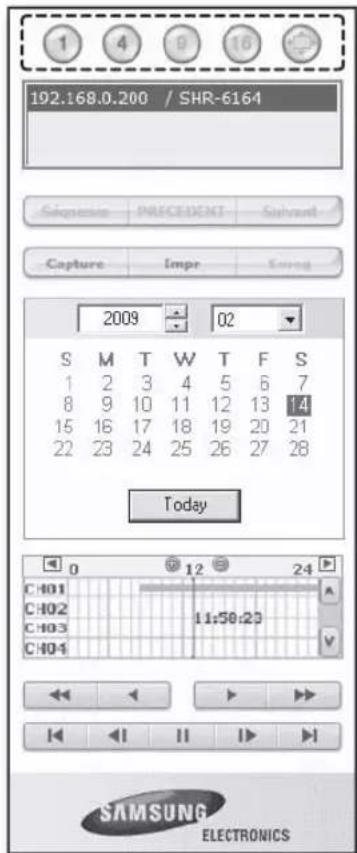

ÉCRAN PARTAGÉ

Vous pouvez changer de mode partagé en cliquant sur les différentes icônes numériques.

02/02/2005 13:57:00

- Cliquez sur le bouton <1>.

L'écran affi che la caméra sélectionnée connectée au magnétoscope numérique en "MODE UNIQUE".

- Cliquez sur le bouton <4>.

L'écran affi che la caméra sélectionnée connectée au magnétoscope numérique en "MODE QUADRUPLE".

Seuls les modes MODE UNIQUE et MODE QUADRUPLE sont disponibles dans le menu RECHER.
Lorsqu'un magnétoscope numérique à 16 canaux est connecté, vous pouvez faire votre choix parmi les différents modes de MODE UNIQUE à MODE EN SEIZE.

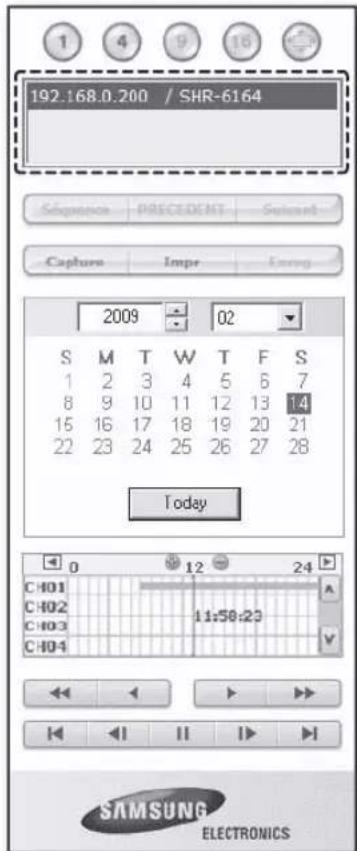

MAGNÉTOSCOPE NUMÉRIQUE CONNECTÉ

Ceci affi che l'adresse IP et l'état du magnétoscope connecté.

■ Message d'échec de connexion

Pas de réponse : s'affi che lorsque le magnétoscope numérique ne répond pas.

Collision : s'affi che lorsque le mode Admin est déjà en cours d'utilisation ou d'accès au même magnétoscope numérique à partir de l'ordinateur.

Accès refusé :s'affi che lorsque le nombre maximal d'utilisateurs est dépassé.

Le nombre de connexions simultanées est limité à 5.

192.168.0.200 / SHR-6164 Sequencing PRECEDENT Salvant Capture Impr Copying 2009 02 S M T W T F S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 Today 0 12 24 CH01 CH02 CH03 CH04 11:58:23 V SAMSUNG ELECTRONICS

192.168.0.200 / SHR-6164 Selection PRECEDENT Select Capture Impr Earning 2009 02 S M T W T F S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 Today CH01 CH02 CH03 CH04 11:58:23 SAMSUNG ELECTRONICS

ENREGISTREMENT DE L'ÉCRAN EN DIRECT SUR L'ORDINATEUR

- CAPTURE: enregistre l'écran actuel sous forme de fi chier BMP ou JPEG.

ENREG. CHEMIN: C:\Program Files\Samsung\Dvr Web Viewer\Sr Nom fichier: 192.168.0.200_554_20080903_134132_01; TYPE FICHER: BMP JPEG OK Annuler

- Le chemin d'enregistrement par défaut est "C:\Program Files\ Samsung\DvrWeb Viewer\SnapShot\Search". Pour modifi er le chemin d'enregistrement, cliquez sur le bouton puis sélectionnez le chemin de votre choix. Sous Windows Vista, le chemin d'enregistrement est "C:\ users\ (userID)\AppData\LocalLow\Samsung\DVR Web Viewer\S

- Le fi chier est automatiquement renommé comme suit: “« IP address_Port number_YYMMDD_camera number_index” Ex.) 192.168.130.12_554_20070615_101530_01_00

- Impr: imprime l'écran de lecture actuellement affi ché. Permet d'imprimer également l'adresse IP, l'heure, le numéro de caméra ainsi que l'état de l'événement actuel.

- Enreg :Si vous sélectionnez un canal et cliquez sur ce bouton en cours de lecture, les données de vidéo seront enregistrées dans un fi chier DVR. (Elles seront sauvegardées dans le dossier désigné sur votre ordinateur.) Pour arrêter l'enregistrement, cliquez à nouveau sur ce bouton.

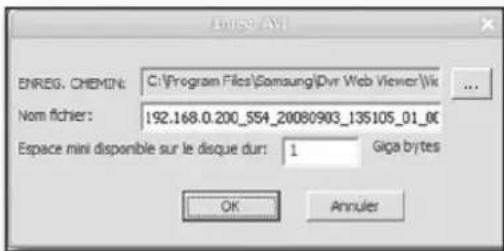

ENREG. CHEMIN: C:\Program Files\Samsung\Dvr Web Viewer\Vik Nom fichier: 192.168.0.200_554_20080903_135105_01_00 Espace mini disponible sur le disque dur: 1 Giga bytes OK Annuler

Pour effectuer l'enregistrement, il est nécessaire de disposer au moins d'1 Go d'espace disponible.
Le chemin d'enregistrement par défaut est "C:\Program Files\Samsung\DvrWeb Viewer\VideoClip\Search". Pour modifier le chemin d'enregistrement, cliquez sur le bouton puis sélectionnez le chemin de votre choix. Sous Windows Vista, le chemin d'enregistrement est "C:\users\user ID\AppData\LocalLow\Samsung\DVR Web Viewer\Video-Clip" et il n'est pas modifi able.
Le fi chier est automatiquement renommé comme suit: "IP address_Port number_YYMMDD_camera number_index" Ex.) 192.168.130.12_554_20070615_101530_01_00
Pour les enregistrements au format AVI, il est nécessaire de disposer d'un codec Xvid pour lire les fi chiers sauvegardés.

RECHERCHE DE LA VIDÉO ENREGISTRÉE DANS LE CALENDRIER

Si les données de vidéo ont été enregistrées à une date précise, celle-ci sera clairement marquée en vert. Si vous cliquez sur la date, les informations relatives à la vidéo enregistrée s'affi cheront sur le plan de montage chronologique. Lorsque vous cliquez sur l'option , sa valeur indique la date du jour.

2009 S M T W T F S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 Today

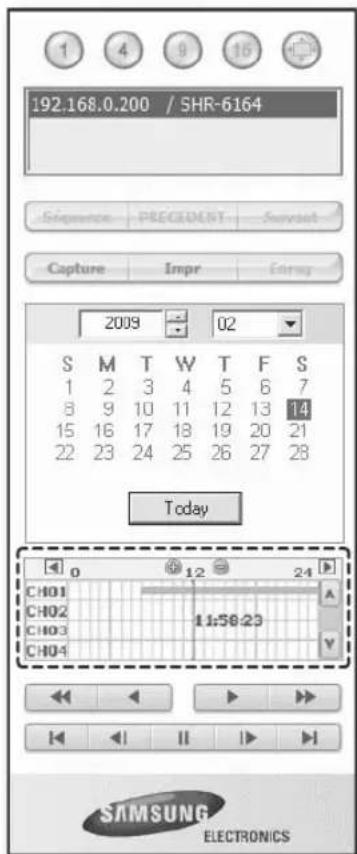

RECHERCHE DE LA VIDÉO ENREGISTRÉE DANS LE MONTAGE CHRONOLOGIQUE

Le montage chronologique affi che l'état des données vidéo enregistrées sur le magnétoscope numérique après qu'une date ait été sélectionnée. Le mode normal affi che l'heure sur une plage de 0 à 24 heures alors que le mode d'extension affi che le temps toutes les 2 heures.

[Mode normal]

• Si vous cliquez sur le bouton <⊕>, vous passerez en mode extension.
• Chaque montage chronologique représente 1 heure.

[Mode d'extension]

• Si vous cliquez sur le bouton <> , vous passerez en mode normal.
• Chaque montage chronologique représente 5 minutes.

■ Les canaux varient de CA01 à CA16.

CH01 CH02 CH03 CH04 12 24 A 11:50:23 V

11 12 13 CH01 CH02 CH03 CH04 11:50:23 A V

192.168.0.200 / SHR-6164 Sequence PRECEDENT Surveyt Capture Impr Entry 2009 02 S M T W T F S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 Today CH01 CH02 CH03 CH04 1:58:23 SAMSUNG ELECTRONICS

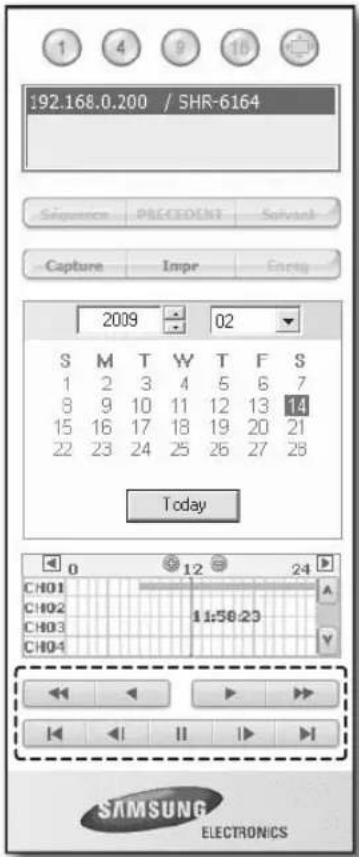

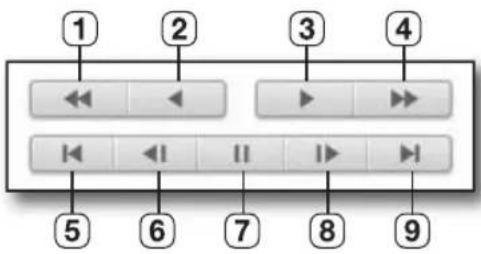

COMMANDE DE LA LECTURE

① Retour rapide: rembobinage accéléré (2x).
② Lecture arrière: procède à une lecture en arrière.
③ Lecture: lance la lecture.
④ Avance rapide: lecture accélérée (2x).
⑤ Aller au début: se déplace vers le temps de début de la vidéo enregistrée sur le montage chronologique.
⑥ Retour arrière d'un pas: revient en arrière image par image.
⑦ Arrêt: arrête la lecture.
⑧ Avance pas à pas: avance image par image.
⑨ Aller à la fin: se déplace vers le temps de la fin de la vidéo enregistrée sur le montage chronologique.

192.168.0.200 / SHR-6164 Sequence PRECISION Survival Capture Impr Engg 2009 02 S M T Y Y T F S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 Today CH01 CH02 CH03 CH04 1:58:23 SAMSUNG ELECTRONICS

CONFIGURATION DU VISIONNEUR

Vous pouvez confi gurer les réglages du magnétoscope numérique à distance sur le réseau. Pour configurer les réglages du magnétoscope numérique, cliquez sur .

Système

Vous pouvez confi gurer les différents réglages système du magnétoscope numérique.

Date/Heure/Langue

Pour obtenir de plus amples informations, reportez-vous à du menu . (Page 34)

1. Sélectionnez dans le menu Système.

2. Confi gurez les réglages du magnétoscope numérique selon votre environnement système.

- Date/Heure

Défi nissez la date et l'heure.

Système Péograph Langue Évinement Réseau Date/Time/Language Gestion des droits d'accts Gestion système Date/Heure/Langue Date Hours Date 1908-10-25 Arrive Max Just 44% 10% 16% Future Hours Min n 31.43.45 47% 48% 49% 50% Sync Inor. Fou No: GMT+06.00 Sync Inor: Coding Institute AF: Normal max: AAAA/5M/11 Height: 24 heures DST Apply Arrive

- Config. synchronisation horaire

Réglez la synchronisation de l'heure.

Sysfème Périsps Enorg. Éventement Résseau Date/Dr/ Language Config. synchronisation horaire Data Hours/ Leques Synchronisation Utilisation Server synchrons 203.248.248.193 Hours deh. sync. Enerc Activ. comme serv. Utilisation Factue Systeme Appa Arrow

• Aff.

Format date : réglez le type de date.

Heure : sélectionnez un format horaire pour l'affi chage à l'écran.

- DST (Heure d'été)

L'heure d'été affi chée est avancée d'une heure par rapport au fuseau horaire local.

- Langue

Sélectionnez une langue préférée pour le magnétoscope numérique.

Systeme Phosph Energy Eventiment Resea Data/Info/ Language Data/Source/ Language File Gestion due drituts of access Gestion systeme Duration: 0-25 Hours: 01.48.36 Sync. No. Plan: No: CMM <100.0 Sync. No: Summary Summary Summary M. Format Data: AAAA/MM/LL Hours: 24 hours PST Default: DHC 184 Ums 24 Pin: DHC 184 Ums 24 Language Language: Transactions Apply Circular

Férié

Vous pouvez défi nir des dates spécifi ques pour les jours fériés selon vos préférences.

Pour obtenir de plus amples informations, reportez-vous à

du menu . (Page 35)

Système Plépsi Temp Emag. Étienne Résence Date/Jeu/ Langue Date/Thune/ Langue Féri Gestion des dûtes l'access Gestion syfposition Férie 2009 16 2009 Fév Lieu Mar MAY JEU Vici Rare 1 2 Négénien d'eves 2 / 8 12 7 4 9 15 16 20 30 21 22 23 Fév 2e Dim OK Annuler 27 26 Agré... Annuler

Gestion des droits d'accès

Pour obtenir de plus amples informations, reportez-vous à du menu . (Page 36)

- Admin

Vous pouvez modifi er l'ID ou le mot de passe administrateur.

Système Phelps Enag Évenement Réseau Admin Admin 0 admin Mol le n. **** (content component) Conf. et de pluse Gestion systeme Apply Annular

• Groupe

Les utilisateurs sont classés en groupes et les droits d'accès peuvent être défi nis en fonction du groupe.

■ Tout d'abord, ajoutez un groupe.

Système Paraph Enreg. Evolvement Ressau Date / File / Language Creation des droits d'acteurs Admins Compres Utilisation Config. Gestion ay et en Groupe Groupe ABC Input Super Rename Administration groupe Elevueg Elette string Hume: EBT Formulation Acci Annuler

- Utilisateur

Vous pouvez ajouter, modifi er ou supprimer un ou plusieurs utilisateurs.

Systems Péograph Eneg. Evénement Réseau Data File / Lehigh Gestion des droits d'accès Admin Enegue Utilisateur Leasing Gestion systèmes Utilisateur Groupe ABC Hole ID Owner Sugge ADC Xie Tech Utilisateur Apply Arrow

- Config.

Vous pouvez défi nir les droits d'accès utilisateur.

Systeme Peraph Enrog. Evénement Réses Cette/Fire/ Langue Dérivière des droits d'accès Admin Groups Utilisation Config. Gérétien systeme Config. Accus taikh Sewing Dim. swing Firconst. MPT2 Remedure Tise Départies, auto OFF AppB Annexe

Gestion système

Pour obtenir de plus amples informations, reportez-vous à du menu . (Page 38)

- Info système

Vous pouvez visualiser les informations relatives au système actuel.

Vérifi ez la version du logiciel, le format de diffusion et l'adresse MAC.

Info système Version du loguel +1.03_IMG27142951 Portnel diffusion NTSC Address MAC 00-DC-DC-DC-DC-DC

Périphérique

Vous pouvez consulter la liste de périphériques connectés au magnétoscope numérique et configurer les réglages nécessaires.

Cliquez sur dans l'écran de menu.

Pour obtenir de plus amples informations à ce sujet, reportez-vous à "RÉGLAGE DU PÉRIPHÉRIQUE".

(Page 42)

Caméra

- Caméra

Vous pouvez confi gurer les réglages de la caméra connectée au magnétoscope numérique.

Systema Péripia Eing Évenement Réseau Camera Camera Wire Péripie. which Périphele. distant Péphère. POS Evers Camera Volume Audio Hours Lat. Top image 10.0 Self touch Self touch ON OFF CAM 01 5 s ON OFF CAM 02 5 s ON OFF CAM 03 5 s ON OFF CAM 04 5 s ON CAM 05 5 s ON CAM 06 5 s ON CAM 07 5 s ON CAM 08 5 s Agent Annuler

• PTZ

Vous pouvez confi gurer les réglages de la caméra PTZ connectée au magnétoscope numérique.

Réglez l'ID et le protocole.

Systeme Porph Entreg Eventement Reseau Camera PTZ PTZ Porph. Stock Porphère. Distance Porphère. FDS Crown GPTZ Grid D Présicole Set font 1 0 SAMSUNG 2 0 SAMSUNG 3 2 SAMSUNG 4 2 SAMSUNG 5 4 SAMSUNG 6 5 SAMSUNG 7 SAMSUNG 8 SAMSUNG 9 Appl. Annexar

Périphérique de stockage

Vous pouvez consulter et confi gurer les réglages du périphérique de stockage.

• Périph.

Vous visualisez une liste de périphériques de stockage connectés au magnétoscope numérique.

Vous pouvez ainsi vérifi er le type, la capacité utile/totale, l'utilisation et l'état du périphérique concerné.

Système Périph Emog. Évinament Réseau Candera Périph UnitTotal Umsat ÉtatGerdyn HED 1 491.040365370 Interne Nombre

- Alarme DD

Vous pouvez régler le canal de sortie d'alarme et la durée de l'alarme en cas d'erreur.

Systeme Perph Environ Evénement Réserve Alarme DD Yér. port sortie alarme Autun Curie alarme OFF Himp. port sortie alarme Autun Curie alarme OFF Appl Arterer

Périphérique distant

Vous pouvez visualiser une liste de périphériques distants comprenant des caméras PTZ et des claviers système connectés au port RS-485 du magnétoscope numérique et confi gurer les réglages nécessaires.

Périphérique distant Défût basaire Parle Omatétes Aut. int Troupe transf 900 Auton 8 1 Semi-duplex Claver système OFF 0 Télécomerée ON 0 Appl Annuler

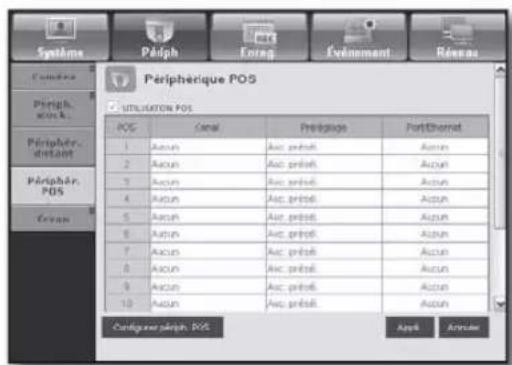

Périphérique POS

Vous pouvez défi nir le canal, le préréglage et le port de communication relatifs au périphérique POS connecté au magnétoscope numérique.

- Vous ne pouvez pas effectuer de réglage pour utiliser l'appareil POS à distance.

Système Péph Econg Événement Réseaux Peripherique POS UTILISATION POS POS Canal Pérégage PortThermet 1 Aucun Auc prélés 2 Aucun Auc prélés 3 Aucun Auc prélés 4 Aucun Auc prélés 5 Aucun Auc prélés 6 Aucun Auc prélés 7 Aucun Auc prélés 8 Aucun Auc prélés 9 Aucun Auc prélés 10 Aucun Auc prélés Configurer pléph, POS Auyé Arceaux

Écran

- Écran

Vous pouvez confi gurer les réglages de l'écran de suivi et régler le système de sortie.

Système Péphix Értrag Évisement Réseau Ecran Affecte d'aux OFF AFL Date Hours Non CA IClase Typ UDS v.CA 54 VGA 800x600 Apply Anterior

- Sortie principale

L'utilisateur enregistré peut visionner un écran d'événement pendant la durée définie dans lorsqu'un événement se produit sur le canal approprié.

Sortie principale Sortie prime: 1 En 4 Def. node Cargel 2.5.4 Affichage évés: Off Sortie principale Node Apply Annular

- Mode

Vous pouvez basculer entre le mode live et le mode lecture.

Pour obtenir de plus amples informations à ce sujet, reportez-vous à . (Page 50)

Enregistrement programmé

Lorsque vous réglez un enregistrement programmé sur une date et une heure précises, l'enregistrement démarre à l'heure spécifiée.

Enregistrement programme Canal Date: 10/12/2017 Qualité d'envén. Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement Évenement

- Appl. à ts CA : cliquez sur pour affi cher la fenêtre de confi rmation.

Enregistrement programmé Pour le enreg, de l'expin. Qualité & résol, éverg. Option d'enregistrer. Pass et Enreg Caring Éventement En conté-éven Aout &u CA Aout Annuer

Durée enreg. de l'évén.

Vous pouvez régler les temps de début et de fin de l'enregistrement qui seront activés lorsqu'un événement précis se produit.

Système Pléph Enreg. Événement Réseaux Environnement Durée enreg. de l'éven. Case Prélèvement Émin. POST Case Prélèvement Émin. POST Sel tout Sel tout Sel tout Sel tout 1 OFF OFF 1 OFF OFF 2 OFF OFF 10 OFF OFF 3 OFF OFF 11 OFF OFF 4 OFF OFF 12 OFF OFF 5 OFF OFF 13 OFF OFF 6 OFF OFF 14 OFF OFF 7 OFF OFF 15 OFF OFF 8 OFF OFF 16 OFF OFF Appl Ammler

Qualité & résol. enreg.

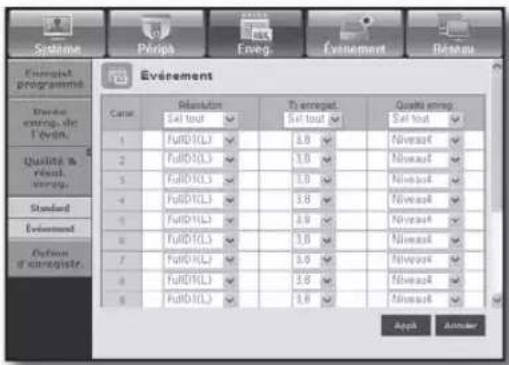

- Standard/Événement

Vous pouvez régler la résolution, la vitesse et la qualité de l'enregistrement pour chaque canal séparément.

Systeme Pépira Eneg. Événement Réseau Eventual programme Evénement Case Séralution Térêneput Queti enreg Set tout Set tout Set tout 1 FuRD(UL) 3.0 Niveau 2 FuRD(UL) 3.0 Niveau 3 FuRD(UL) 3.0 Niveau 4 FuRD(UL) 3.0 Niveau 5 FuRD(UL) 3.0 Niveau 6 FuRD(UL) 3.0 Niveau 7 FuRD(UL) 3.0 Niveau 8 FuRD(UL) 3.0 Niveau 9 FuRD(UL) 3.0 Niveau 10 FouRD(UL) 3.0 Niveau 11 FouRD(UL) 3.0 Niveau 12 FouRD(UL) 3.0 Niveau 13 FouRD(UL) 3.0 Niveau 14 FouRD(UL) 3.0 Niveau 15 FouRD(UL) 3.0 Niveau 16 FouRD(UL) 3.0 Niveau 17 FouRD(UL) 3.0 Niveau 18 FouRD(UL) 3.0 Niveau 19 FouRD(UL) 3.0 Niveau 20 FouRD(UL) 3.0 Niveau

Option d'enregistrement

Vous pouvez régler le mode Fin disque.

Système Periph Energ. Évrement Resen Enregistrant programme Durée engre, de l'Évins. Dudite & reset, service. Options d'enregistrer. Option d'enregistrement Mode fin-disquer Remplacer Signal fin-das ... Output Page Active

Événement

Pour obtenir de plus amples informations à ce sujet, reportez-vous à . (Page 53)

Détection capteur

Vous pouvez régler le mode de fonctionnement du capteur et la caméra synchronisée aussi bien que le type de sortie d'alarme et la durée de celle-ci.

Systeme Perph Enreg. Éventement Réserve Détection capteur Détection dem mange Détection de partir viste Alarme programm Détction capteur Cap. Bet Bait tout Cont Alarm Durée alarme Bait tout 1 D.N 1 1,2,3,4 OFF 2 D.N 2 1,2,3,4 OFF 3 D.N 3 1,2,3,4 OFF 4 D.N 4 1,2,3,4 OFF 5 D.N 5 1,2,3,4 OFF 6 D.N 6 1,2,3,4 OFF 7 D.N 7 1,2,3,4 OFF 8 D.N 8 1,2,3,4 OFF Apply Apply

Détection de mouv

Vous pouvez régler le mode de détection de mouvement et la sensibilité aussi bien que le type de sortie d'alarme et la durée de celle-ci.

Système Paraps Temp. Évenement Réseau Détction couvr Détction mouv 1 2 3 4 5 6 7 8 9 Zone net Mode Set out Sensifié Set tout Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximale BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Maximable BP Auto... Annuu

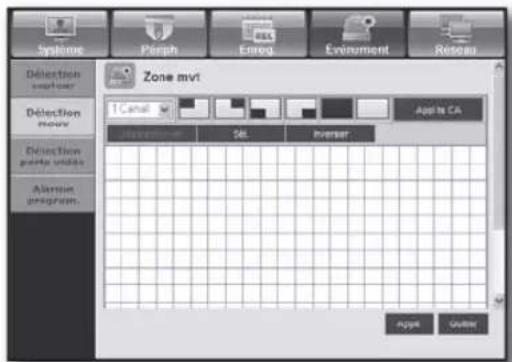

- Zone dépl.

Confi gurez la zone de détection de mouvement cible.

Systems Pharm Energ Evonument Resoup Détection explore Zone mvi 1 Canal Apple CA Détection mery Cell Inverter Détection perte unittes Alarme program. type outter

Détection perte vidéo

Vous pouvez régler l'heure de sortie de l'alarme en cas de perte vidéo.

Systeme Parph Enrg Eventment Réseas Detection continue Detection perte video Call Set touch Alarm Set touch Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call Call All All

Alarme programmée

Vous pouvez planifi er la sortie d'alarme selon le jour de la semaine et l'heure de votre choix.

Le réglage par défaut est Sync évén., qui active l'alarme uniquement lorsqu'un événement se produit.

Système Pécipé Eing. Evelnement Réseau Définition l'épiteur Définition croixer Définition de perte védien Alarme programmée Nombre 10 Pour le Leu 2 Lam 3 Mau 4 Jung 5 Gout 6 Cure 7 Fou 8 Apliquer la vente sième Appliquer programmation sième à sous ? OK Annuler OFF OK Simé even Appliquer les salariés Applir Annuler

Réseau

Pour obtenir de plus amples informations à ce sujet, reportez-vous à . (Page 57)

Connexion

Un utilisateur distant peut accéder au magnétoscope numérique via le réseau pour vérifi er le mode actuel et l'adresse IP.

- Connexion

Vous pouvez défi nir le routage de la connexion réseau.

Système Pâph Eurag Événement Réseaux Connexien Mode conversion IP stat Edit port Ithmêô IP 192.164.1.200 Porter 192.164.1.1 Macq de rêts 255.255.255.0 Auto Manual 168.126.83.9 Bull OK Finish Arrive

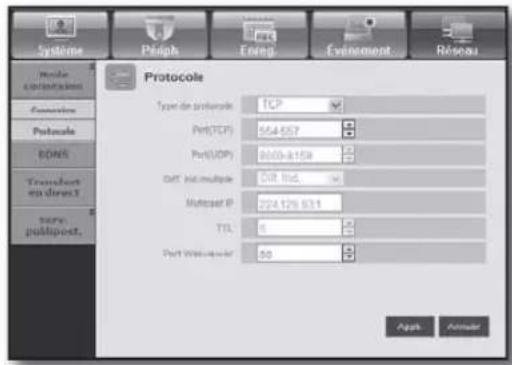

- Protocole

Vous pouvez confi gurer les réglages liés au protocole.

Système Préph Eneng Éveinement Réseau Protocole Type de protocole TCP PRT(TCP) 554-657 PRT(OP) 8003-8158 Diff. net multiple CIR NAG Multiset IP 224.129.634 TIL 6 Port Protocole 80 Applic Formulat

DDNS

Cette fonction vous permet de vérifi er les réglages DDNS.

Un utilisateur distant peut régler les images du magnétoscope numérique.

- Transfert en direct

Un utilisateur distant peut régler la résolution d'image des données transférées.

Systeme Péph Enag Événement Réseaux Mode Compression Edit Transfert en direct Tervi. publiciert. Transfer en direct Recruiter CP193 Qualité Basse Page Account

Service publipostage

Vous pouvez spécifi er le serveur SMTP qui envoie un message électronique lorsqu'un événement se produit et défi nit le groupe de destinataires et les utilisateurs.

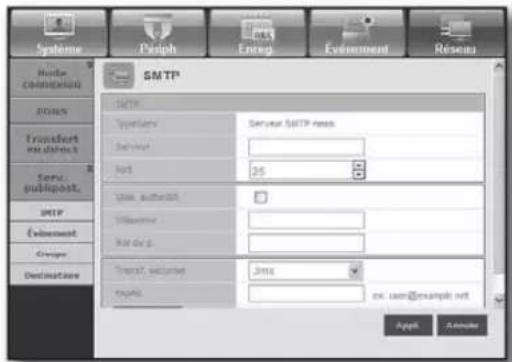

- SMTP

Vous pouvez défi nir le serveur qui envoie des messages électroniques et spécifi er si vous utilisez le processus d'authentifi cation.

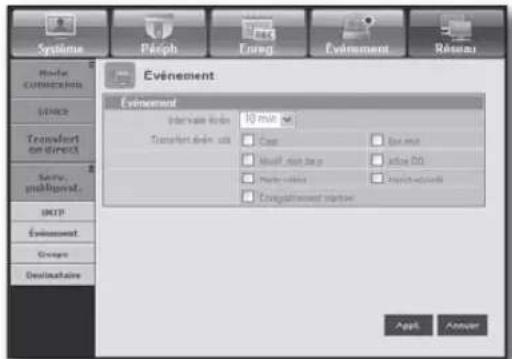

Vous pouvez régler l'intervalle des événements et spécifi er les événements pour lesquels le serveur envoie des messages électroniques.

Systeme Phosph Long Evénement Réseau Mode COMEXHIS ENVANCE Transport on direct Serve publicant INTP Evénement Groups Destination Evénement Evénement Interval index 10 min Transfert d'aux site Case Bout net Mouff, non-dep active 00 Purty vices Presse d'aux Compalitement s'option App3 Answer

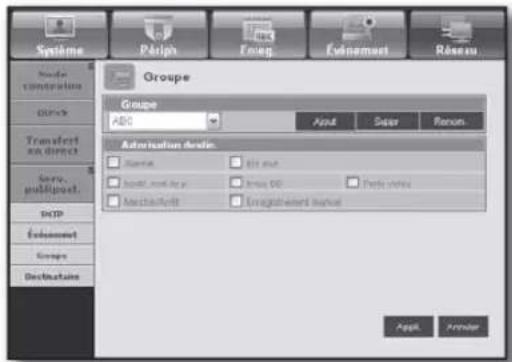

• Groupe

Vous pouvez ajouter un groupe pour recevoir le message électronique lorsqu'un événement se produit et régler, pour chaque groupe, les droits d'accès permettant de recevoir le message relatif à l'événement.

Système Péograph Étoug Événement Réseau Groupe Groupe ADB Aout Super Person Automation destiné. ■ Boute ■ Ebit out ■ Boute, not de p ■ Boute 00 ■ Perfis entrain ■ Merchantelit ■ Enregistrement l'option Export Preview

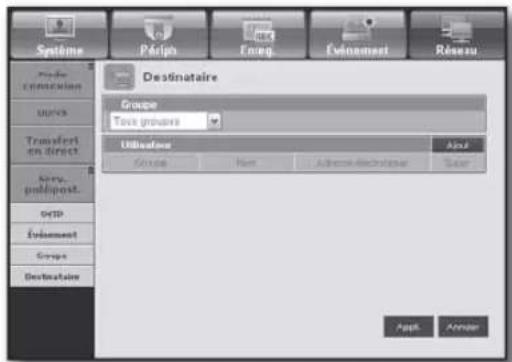

- Destinataire

Vous pouvez ajouter un ou plusieurs utilisateurs qui recevront le message.

Système Péralin Étoug Événement Réseau Produire Étoussage Uppre Transfert en direct Kenv. publ-post OHP Événement Groupe Destinationaire Destinationaire Groupe Tock groupers Ullusion Export Export Aout Export Export Export Export Export Export

A PROPOS

Cliquez sur .

Affi che le nom de modèle du magnétoscope numérique connecté ainsi que la version du Web Viewer.

Web Viewer for Samsung DVR - Window... http://192.163.0.200/cgi-bin/webviewer?action=about SAMSUNG WEB VIEWER for SHR-6164 Web Viewer Version: 1.0 Create Date: 2009. 2. 27 Copyright Samsung Electronics Co.Ltd..2008

visionneur de sauvegarde

VISIONNEUR DE SAUVEGARDE AU FORMAT SEC

Vous pouvez lire un fi chier sauvegardé au format SEC.

La sauvegarde au format SEC implique la génération de deux fi chiers : un fi chier pour les données de sauvegarde et un fi chier pour le visionneur.

Si vous exécutez le visionneur du fi chier de sauvegarde, le fi chier des données de sauvegarde sera automatiquement lu.

1 2 3 BackupViewer SAMSUNG RESEARCH 14:00 16:00 18:00 20:00 22:00 00:00 02:00 04:00 06:00 08:00 10:00 12:00 2008-10-22 15:44:10 7 6 5 4

Les ordinateurs non-conformes aux spécifi cations ci-dessous risquent ne pas prendre en charge les fonctions de lecture avant/arrière et à grande vitesse.

• Système d'exploitation : Windows XP professionnel, Windows Vista
• Processeur : Intel Core2-Duo 2,4GHz ou supérieur
• Mémoire vive : DDR PC-3200 1G minimum
  • VGA : Geforce 6200 ou supérieur

Nom Description
1	Audio		Bouton de bascule. Chaque fois que vous appuyez sur ce bouton, la sortie audio bascule entre les états d'activation et de désactivation.
			Vous pouvez régler le niveau de volume sur une plage de valeurs comprise entre 0 et 100.
2	Impression de capture d'écran		Enregistre l'écran actuel sous forme de fi chier image. Les formats de fi chiers pris en charge incluent BMP et JPEG.
			Imprime l'écran actuellement sélectionné.Vous devrez avoir préalablement installé le pilote d'imprimante approprié avant d'imprimer l'écran.
3	Détection antisabotage de fi chier		Bouton de bascule. Chaque fois que vous appuyez sur ce bouton, vous basculez entre les états d'activation et de désactivation de cette fonction.L'icône de cadenas verrouillé indique l'activation de la détection antisabotage de fi chier, qui clignote à l'écran trois fois et interrompt la lecture dès qu'une manipulation non autorisée d'un fi chier de données est détectée.▪ Le message « Le fi chier est contrefait. » apparaît dans la barre de menus.
4	Zoom avant/arrière		Comprime le créneau horaire affi ché sur la barre chronologique du temps de stockage. Vous pouvez réduire la barre chronologique jusqu'à ce que la plage globale soit réduite à 24 heures.
		[A2YC]	Agrandit le créneau horaire affi ché sur la barre chronologique du temps de stockage. Vous pouvez agrandir la barre chronologique jusqu'à ce que la plage chronologique toute entière soit étendue à 1 minute.
5	Affi chage du créneau horaire de stockage		Affi che le créneau horaire d'un fi chier vidéo stocké.Vous pouvez déplacer la ligne de quadrillage de la barre chronologique pour sélectionner un point dans le temps pour lancer la lecture.
6	Vitesse		Bouton de bascule : à chaque fois que vous appuyez sur ce bouton, l'icône « Lecture au ralenti » change de couleur et affi che son état d'activation/désactivation. Lorsque l'icône est activée, vous pouvez utiliser le réglage de la vitesse de lecture afi n d'en spécifi er la valeur jusqu'à x1/32 respectivement en lecture avant et arrière. Si l'icône est désactivée, vous ajusterez la vitesse de lecture avant et arrière sur x32 au maximum.
			Bouton de bascule : à chaque fois que vous appuyez sur ce bouton, l'icône « Vitesse de verrouillage » change de couleur et affi che son état d'activation/désactivation. Lorsque le bouton est activé, le réglage de vitesse est conservé même lorsque vous relâchez la souris sur la barre de vitesse.Lorsque le bouton est activé, le réglage de vitesse s'applique uniquement lorsque vous utilisez la souris. Dès que vous relâchez celle-ci, la vitesse est restaurée à la valeur x1.
		[A728]	Vous pouvez régler la vitesse de lecture avant/arrière jusqu'à x32, en fonction de la vitesse d'enregistrement par seconde de la source.Si la vitesse d'enregistrement par seconde varie entre 20 et 30, la vitesse maximale sera limitée à x4. Lorsqu'elle est comprise entre 11 et 19, la vitesse maximale est limitée à x16 et lorsqu'elle inférieure ou égale à 6, cette dernière peut atteindre x32.
7	Lecture	[ZZCZ]	Affi che l'image suivante. Ceci n'est disponible que lorsque la lecture est arrêtée.
			Bouton de bascule. Appuyez sur ce bouton une seule fois pour lancer la lecture vidéo et faire basculer le bouton en mode « Pause ». Appuyez sur le bouton à nouveau pour faire passer le bouton en mode Lecture et interrompre la lecture de manière temporaire.
			Affi che l'image précédente. Ceci n'est disponible que lorsque la lecture est arrêtée.

Élément Détails Note
Système d'exploitation Système d'exploitation intégré
Format diffusion Système NTSC/PAL
Tension d'entrée AC 100~240V
Consommation d'énergie SHR-6xxx : 55W
Vidéo	Entrée vidéo	Composite 16(8) canaux- 1,0Vp-p- Raccordement : 75 Ohm Hi ZType BNCBoucle sortie 16(8) canaux- Raccordement auto
	Sortie vidéo	Composite 2 canaux- Sortie vidéo normale 1 canal- Sortie principale- Type BNCVGA 1 canal
Audio	Entrée audio	4 canaux mono4 canaux : type RCA- 5 dBm, 600 Ω
	Sortie vidéo	Mono 1 canal- 6 dBmType RCA
Écran Live	Résolution et vitesse d'enregistrement		NTSC PAL
		Résolution 704x4	80 704x576
		Vitesse d'enregistrement	480ips(16Ch)/240ips(8Ch)	400ips(16Ch)/200ips(8Ch)
	Mode Affi chage	Unique Modes Écran partagé :16CA : en 4, 6, 8, 9, 13, 168CA : en 4, 6, 8, 9, 13PIP Mode Séquence Gel2 x Zoom
Enregistrement	Méthode de compression	Vidéo : MPEG4Audio : G.723
	Résolution et qualité		Résolution Spéc. (Qualité)	Vitesse d'enregistrement maxi
		CIF(S)352X240(NTSC)/352X288(PAL)	Niveau 8 (élevé)~ Niveau 1 (bas)	240(120)ips(NTSC)/200(100)ips(PAL)	SHR-6163/4(SHR-6160/2,6080/2)
		Half D1(M)704x240(NTSC)/704x288(PAL)	Niveau 8 (élevé)~ Niveau 1 (bas)	120(60)ips(NTSC)/100(50)ips(PAL)	SHR-6163/4(SHR-6160/2,6080/2)
		Full D1(L)704x480(NTSC)/704x576(PAL)	Niveau 8 (élevé)~ Niveau 1 (bas)	60(30)ips(NTSC)/50(25)ips(PAL)	SHR-6163/4(SHR-6160/2,6080/2)
	Mode Enregistrement	Enreg normal → bouton RECEnregistrement programmé → Tableau de programmationEnreg événement- Détec. alarme- Détection mouv- Perte vidéo- Pré et post-enregistrement
	Vitesse enreg.	NTSC : 0.9, 1.9, 3.8, 7.5, 15, 30ipsPAL : 0.8, 1.6, 3.1, 6.2, 12.5, 25ips
Stockage Interne		SHR-6082/6162/6164 : DD SATA x5(MAX)Taille DD MAX : 500G x 5SHR-6080/6160/6163 : DD SATA x6(MAX)Taille DD MAX : 500G x 6			Si vous souhaitez ajouter un disque dur interne, reportez-vous à la section « Ajout de Disque Dur ». (Page 15)
Lecture	Mode Recherche	Rech. calend. Recherche par événement- Alarme, Mouvement, Perte vidéoRecherche heure/dateAllez 1erAll. dernierRecherche par sauvegardeRecherche texte(pour POS)Recherche par mouvementAperçu
	Résolution et spécifi cations	Résolution Spécifi cations
		CIF(S)352X240(NTSC)/352X288(PAL)	240(120)ips(NTSC)/200(100)ips(PAL)		SHR-6163/4(SHR-6160/2,6080/2)
		Half D1(M)704x240(NTSC)/704x288(PAL)	120(60)ips(NTSC)/100(50)ips(PAL)		SHR-6163/4(SHR-6160/2,6080/2)
		Full D1(L)704x480(NTSC)/704x576(PAL)	60(30)ips(NTSC)/50(25)ips(PAL)		SHR-6163/4(SHR-6160/2,6080/2)
Élément Détails Note
Lecture	Mode Affi chage	Unique/partage en 4, 9, 13 et 16 parties SHR-616X
		Unique/partage en 4, 9, 13 parties SHR-608X
	Mode Lecture	Lecture,Pause,Arrêt,2xZoom numériqueAvance rapide/Retour rapide- 2x,4x,8,16x,32x,64x
Sauvegarde		DD USB externeLecteur CD/DVD USB, lecteur DVD interne(SHR-6082,6162,6164 uniquement)Mémoire USBDD USB-MAX 1(hub USB incompatible)
Réseau Ethernet : 10/100/1000 BaseT,ADSL(PPPoE),DHCP
Communication série		RS-485 → Commande de périphérique PTZTélécommandeRS-232C → POS
Alarme		Entrée : SHR-616x : 16 canauxSHR-608x : 8 canaux
Remote Viewer	Confi guration requise	Processeur : Intel Core 2 Quad 2,5 GHz ou supérieurRAM : 2GVGA : 32M RAM (64M min)Direct 8.1
	Systèmes d'exploitation	Windows XP (Pro)Windows-2000 (Pro)Windows Vista (Home Basic/Premium)
	Fonctionnalités	Mode Contrôle de l'image liveMode Recherche et lecture de fi chiers en localMode Recherche et lecture de fi chiers à distance
Température (Fonctionnement) 0°C ~ 40°C
Température (Stockage) -20°C ~ 60°C
Humidité (Fonctionnement) 20% to 85%RH
Humidité (Stockage) 20% to 85%RH
Dimensions (L x H x P) 440 x 88 x 430 mm		(17.32 x 3.46 x 16.92 inch)
Poids		SHR-6162/6164 : ~7,55Kg(16,64lb)SHR-6082 : ~7,42Kg(16.35lb)SHR-6160/6163 : ~6,70kg(14,77lb)SHR-6080 : ~6,57Kg(14,48lb)

La prise en charge de la fonction ARM/POS nécessite des matériels supplémentaires. Veuillez contacter votre fournisseur pour obtenir les matériels adéquats.

- SHR-6164

7.5 88 95.5 440 13.5 426.8 451.8 11.5

DEFAULT SETTING

Ceci réinitialise les réglages sur les paramètres par défaut.

Les réglages sont effectués comme suit :

• Utilisez les éléments Système/Chargement des paramètres par défaut dans MENU
• En mode Live, appuyez longuement sur le bouton [MODE] puis appuyez pendant 6 secondes sur le bouton [PTZ] en façade pour réinitialiser les réglages.

■ Les réglages par défaut sont basés sur les valeurs du modèle SHR-6164.

Catégorie	Détails			Paramètres par défaut
Régl. Système	Date/Heure/Langue Date/Heure/Langue		Date AAAA/MM/JJ
			Format de l'heure 24 heures
			Fuseau horaire GMT
			Synchronisation OFF
			DST OFF
			Langue English
	Gestion des droits d'accès	Admin	ID admin
			Nouveau mot de passe 4321
		Réglage	Accès limité Tout
			Connexion auto 3 min
	Gestion système Info système Format diffusion		NTSC/PAL
Périphérique	Caméra	Caméra	Vidéo	ON
			Audio	OFF
			Nom de canal	CAM 01 ~ CAM 16
			Tps passage SEQ	5 s
		PTZ	ID	N° caméra
			Protocole	Aucun
		Config écran	Luminosité	50
			Contraste	50
			Couleur	50
	Périphérique stockage	Alerte DD	Vér. port sortie alarme	OFF
			Durée alarme	OFF
			Remp. port sort. alar.	OFF
			Durée alarme	OFF
	Périphérique distant	Débit binaire		9600
		Parité		Aucune
		Données		8
		Bit d'arrêt		1
		Type de transfert		Semi-duplex
		Clavier système		OFF
		Télécommande		ON(00)
Périphérique	Périphérique POS OFF
	Écran	Écran	Affi chage Tout
			Tps SEQ m.CA 5 s
			VGA 800x600
			Confi g. position affi ch. 30
		Sortie principale	Sortie princ. 1 CH1 ~ CH4
			Temps d'affi chage événement	OFF
		Mode	Mode Live ALL
			Mode Lecture ALL
Enregistrement	Enregistrement programmé	Canal 1 Événement
	Durée enreg. de l'évén.	PRÉ-Événement OFF
		POST-Événement 1 min
	Qualité/Résolution	Enregistrement normal	Résolution CIF(S)
			Champ d'enregistrement 3,8 ips
			Qualité d'enregistrement Niveau 4
		Événement	Résolution	Full D1(L)
			Vitesse enreg.	3,8 ips
			Qualité enreg.	Niveau 4
	Option d'enregistrement	Mode fi n disque	Confi g. Remplacer
			Signal fi n disq	OFF
		Suppression auto		OFF
	Événement	Détection de capteur	Fonct. Capteur	OFF
			Caméra	N° caméra
			Alerte	Aucune
			Durée	10 s
		Détection de mouvement	Mode	OFF
			Sensibilité	Très élevée
			Alerte	Aucune
			Durée	10 s
		Zone mvt Toute zone
		Détection de perte vidéo	État perte vid. OFF
			Alerte	Aucune
			Durée	10 s
Réseau	Mode connexion	Connexion	Mode de connexion IP statique
			Bande passante 2 Mbps
			IP 192.168.1.200
			Passerelle 192.168.1.1
			Masque sous-réseau 255.255.255.0
			DNS 168.126.63.1
		Protocole	Type de protocole TCP
			Port (TCP) 554~557
			Port Webviewer 80
	DDNS Site DDNS OFF
	Transfert en direct	Résolution CIF(S)
		Qualité Basse
	Service publipostage	SMTP	Serveur OFF
			Port	25
			Utilis. authentifi.	OFF
			Transfert sécurisé	Jamais
		Groupe	Groupe	OFF
			Permission du destinataire	OFF
		Événement	Intervalle évén	10 min
			Transfert évén. util	OFF
Problème Mesures à prendre
Le système ne s'allume pas et l'indicateur en façade est inopérant.	Vérifi ez si le système d'alimentation est correctement branché.Vérifi ez la tension d'entrée du système à partir de la source d'alimentation.Si le problème persiste même après que vous ayez effectué les deux mesures précédentes, vérifi ez le module d'alimentation électrique et procédez à son remplacement si nécessaire.
Certains canaux affi chent uniquement un écran noir, même lorsqu'ils reçoivent des sources vidéo.	Vérifi ez si la caméra connectée au système affi che correctement l'image. Parfois, ce problème se produit sur une caméra qui n'est pas correctement reliée à la source vidéo.Vérifi ez si la caméra est correctement alimentée en électricité.Ce problème se pose parfois au niveau d'un canal disposant d'un faible signal vidéo en provenance d'un distributeur vidéo connecté à plusieurs systèmes. Dans ce cas, il faut entrer la source vidéo de la caméra directement dans le magnétoscope numérique. Ceci peut vous aider à identifi er et résoudre le problème.
Si j'appuie sur le bouton [REC] en façade, l'indicateur REC ne clignote pas et le lecteur ne démarre pas l'enregistrement.	Vérifi ez s'il y a suffi samment d'espace libre sur le disque dur aux fi ns de l'enregistrement.Vérifi ez si le mode d'enregistrement est spécifié é sur ON dans le réglage du mode d'enregistrement.
L'écran affiche l'image du logo en boucle.	Ceci peut être causé par un problème de carte mère. Il se peut également que le logiciel correspondant soit corrompu.Contactez le centre de dépannage le plus proche pour un complément d'informations.
Le bouton des canaux est inopérant sur l'écran Live (Direct).	Le bouton des canaux ne fonctionnera pas si l'écran actuel est en mode de suivi d'événement.Sur l'écran de suivi d'événement, appuyez sur le bouton [ALARM] pour quitter l'écran et sélectionnez un canal.
Le curseur ne se positionne pas sur le bouton Démarrer lorsque je lance la recherche calendrier.	Vérifi ez si le canal et la date que vous souhaitez lire sont signalés par le symbole V.Vous devez vérifi er le canal et la date avant de commencer à manipuler avec le bouton Démarrer.
Lorsque l'alarme se déclenche, j'appuie sur le bouton [ALARM] en façade pour désactiver l'alarme mais cela ne fonctionne pas. L'alarme persiste et je n'arrive pas à l'arrêter de quelque manière que ce soit.	Appuyez sur le bouton [MENU] en façade pour désactiver l'alarme comme suit:1) Pour désactiver le mode de suivi d'événement : Mode Suivi – réglez la durée de suivi d'événement sur Off.2) Pour désactiver la sonnerie de l'alarme : Mode Enregistrement d'événement – alarme (Détection de mouvement/perte vidéo) – désactivez la sonnerie de l'alarme.3) Pour désactiver l'événement : Mode Enregistrement d'événement – alarme (Détection de mouvement/perte vidéo) – réglez le mode sur Off.
Aucune réponse ne se produit, même lorsque j'appuie sur le bouton [PTZ] dans l'écran Live (Direct).	Menu → Caméra → Vérifiez si les protocoles actuels ainsi que d'autres réglages du périphérique PTZ sont correctement confi gurés en fonction de la caméra PTZ.
Je constate en branchant au magnétoscope numérique plusieurs disques durs externes que le magnétoscope numérique ne reconnaît pas tous les disques installés.	Il faut du temps au magnétoscope numérique pour reconnaître plusieurs disques durs externes. Essayez à nouveau dans un moment et si le problème persiste (échec de reconnaissance de l'ensemble des disques durs connectés), cela pourra être provoqué par une erreur mécanique du disque dur installé lui-même. Essayez à nouveau avec un autre disque dur.
Le message « Réinit. date/heure requise » s'affi che à l'écran.	Ce message s'affi che en cas de problème lié au réglage de l'heure de l'horloge interne ou provoqué par une défi cience de l'horloge elle-même. Contactez votre fournisseur ou le centre de dépannage pour un complément d'informations.
La barre chronologique ne s'affi che pas en mode Recherche.	Le plan de montage chronologique bascule entre le mode normal et le mode d'extension.En mode d'extension, la barre chronologique peut ne pas s'affi cher dans le plan de montage chronologique actuel. Passez en mode normal ou utilisez le bouton directionnel gauche ou droite pour naviguer via la barre chronologique.
L'icône « Pas de DD » et un message d'erreur sont affi chés	Vérifi ez le disque dur en termes de connexion. Si le problème persiste dans des conditions de fonctionnement normales, contactez le centre de dépannage le plus proche pour faire vérifi er votre disque dur par le personnel qualifié é.
J'ai installé un disque dur supplémentaire sur le magnétoscope numérique mais il ne reconnaît pas le disque dur.	Reportez-vous à la liste de compatibilité pour vérifi er si le disque dur supplémentaire est pris en charge par le magnétoscope numérique. Pour obtenir la liste de compatibilité, contactez le fournisseur auprès duquel vous avez acheté le magnétoscope numérique.
J'ai connecté au magnétoscope numérique un périphérique de stockage externe (disque dur SATA externe) mais le magnétoscope ne semble pas reconnaître le périphérique.	Reportez-vous à la liste de compatibilité des périphériques de stockage externes pour vérifi er si le périphérique connecté est pris en charge par le magnétoscope numérique.Pour obtenir la liste de compatibilité, contactez le fournisseur auprès duquel vous avez acheté le magnétoscope numérique.
Si j'appuie sur la touche ECH en mode plein écran de WebViewer, le système ne basculera pas sur un mode partagé normal.	Appuyez sur les touches ALT+TAB pour sélectionner « VIDÉO ACTIVE » (ACTIVE MOVIE) et appuyez à nouveau sur la touche ECH.Le système passe alors en mode partagé normal.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.
