MC-CG917 - Aspirateur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Aspirateur traîneau avec sac, puissance de 1800 W, niveau sonore de 78 dB, capacité du sac de 3,5 L.
Type de filtration	Filtration HEPA 13, idéal pour les personnes allergiques.
Accessoires inclus	Brosse principale, brosse pour sols durs, brosse pour tissus, suceur étroit.
Utilisation	Convient pour tous types de sols, facile à manœuvrer grâce à ses roues pivotantes.
Maintenance	Changement du sac recommandé tous les 1 à 2 mois selon l'utilisation, nettoyage régulier du filtre.
Réparation	Service après-vente disponible, pièces de rechange accessibles.
Sécurité	Protection contre la surchauffe, câble de sécurité de 5 m.
Informations générales	Poids de 5,5 kg, dimensions 30 x 25 x 20 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - MC-CG917 PANASONIC

Comment puis-je nettoyer le filtre de l'aspirateur PANASONIC MC-CG917 ?

Pour nettoyer le filtre, retirez-le de l'aspirateur, rincez-le à l'eau tiède sans détergent et laissez-le sécher complètement avant de le réinstaller.

Que faire si l'aspirateur ne démarre pas ?

Vérifiez que l'aspirateur est correctement branché et que la prise fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment puis-je vider le réservoir à poussière ?

Pour vider le réservoir, retirez-le de l'aspirateur, ouvrez le couvercle et videz la poussière dans une poubelle. Assurez-vous de le remettre correctement en place après.

L'aspirateur émet un bruit anormal, que dois-je faire ?

Vérifiez si le tuyau ou le filtre est obstrué. Si le bruit persiste, il est conseillé de contacter un service après-vente agréé.

Quelle est la capacité du réservoir à poussière de l'aspirateur ?

Le réservoir à poussière de l'aspirateur PANASONIC MC-CG917 a une capacité de 1,2 litre.

Comment puis-je changer la brosse de l'aspirateur ?

Pour changer la brosse, dévissez le support de la brosse existante et remplacez-la par la nouvelle brosse, puis revissez le support.

Y a-t-il une garantie pour l'aspirateur ?

Oui, l'aspirateur PANASONIC MC-CG917 est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails.

Comment stocker l'aspirateur correctement ?

Pour un stockage optimal, enroulez le câble d'alimentation et rangez l'aspirateur dans un endroit sec et frais, à l'abri de l'humidité.

L'aspirateur perd de sa puissance d'aspiration, que faire ?

Vérifiez et nettoyez le filtre, assurez-vous que le réservoir à poussière n'est pas plein et que le tuyau n'est pas obstrué.

MODE D'EMPLOI MC-CG917 PANASONIC

Aspirateur (Domestique)

Model No. / N° de modèle / N° de modelo

MC-CG917

Manuel d'utilisation

Avant d'utiliser l'appareil, il est recommandé de lire attentivement ce manuel.

Renseignements importants .... 5

Importantes mesures de sécurité ..... 8

Nomenclature 10-12

Tableau des caractéristiques ..... 13

Assemblage 15

Tête motorisée 15

Chariot 15

Couvercle 17

Tuyau 17

Rangement des accessoires ..... 17

Turbine à air et porte-turbine à aire ..... 19

Fonctionnement 21

Cordon d'alimentation 21

Interrupteur 23

Réglage de tube télescopique ..... 23

Réglage de l'inclinaison du manche .... 25

Réglage de la hauteur des brosses .... 25

Utilisation des accessoires .....27-29

Conseils pratiques 31

Caractéristiques 31

Protecteur de surcharge .....31

Tuyau pivotant 33

Régulateur d'aspiration ....33

Rangement du POWER NOZZLE .....33

Nettoyeur latéral 35

Protecteur thermique 35

Entretien de l'aspirateur 37

Remplacement du sac à poussière ..... 37

Nettoyage du filtre de sécurité du moteur 39

Remplacement du filtre d'échappenment 41

Nettoyage du boîtier et des accessoires .... 43

Entretien de la tête motorisée 43

Retrait de la courroie 45

Remplacement de la courroie ..... 47

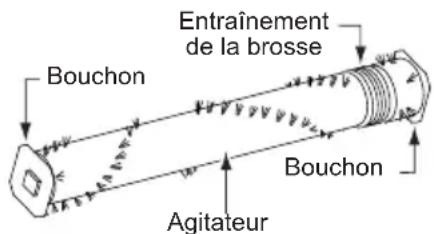

Entretien des brosses 49

Remplacement de l'ampoule de la lampe 51

Dégagement des obstructions .....51

Guide de dépannage 53

Garantie 59

Remarques 62-63

Service après-vente 64

Tabla de contenido

Renseignements importants

Il est recommandé de lire la section IMPORTANTES MESURES DE SÉCURITÉ à la page 6 avant d'utiliser l'appareil. S'assurer de lire et de bien comprendre toutes les instructions du présent manuel.

À NOTRE CLIENTÈLE

Nous vous souhaitons la bienvenue parmi la grande famille des clients des appareils Panasonic. Nous vous remercions d'avoir arrêté votre choix sur cet appareil. Nous n'avons qu'un seul but : votre entière satisfaction.

L'assemblage approprié et l'utilisation adéquate de l'aspirateur sont la responsabilité de l'utilisateur. Cet aspirateur est destiné à un usage domestique seulement. Le ranger dans un endroit sec ; NE PAS le laisser à l'extérieur. Lire attentivement le présent manuel et prendre connaissance des mesures de sécurité qui y sont exposées.

Des soins particuliers sont nécessaires lors du nettoyage de certains genres de tapis ou de surfaces. Toujours vérifier les recommandations de nettoyage du fabricant du tapis ou de la surface avant de passer l'aspirateur.

Porter une attention particulière à tous les avertissements et à toutes les mises en garde.

⚠️ AVERTISSEMENT

Les AVERTISSEMENTS préviennent d'un risque de blessures corporelles graves, voire mortelles, ou de dommages à des biens personnels ou à l'appareil en cas de non respect des instructions.

ATTENTION

Les mentions ATTENTION avisent d'un risque de dommage à l'appareil ou à des biens personnels en cas de non respect des instructions.

! AVERTISSEMENT

POUR PRÉVENIR LE RISQUE DE CHOCS ÉLECTRIQUES

Ne jamais utiliser l'aspirateur sur une surface humide ou pour aspirer des liquides.

Ne jamais ranger l'appareil à l'extérieur.

Remplacer immédiatement tout cordon d'alimentation usé ou éraillé.

Débrancher l'appareil de la prise secteur après usage et avant tout entretien.

POUR PRÉVENIR LE RISQUE D'ACCIDENTS

À l'exception des aspirateurs à main, garder l'appareil au sol. NE PAS l'utiliser sur des chaises ou des tables ni le passer sur des marches ou dans un escalier, par exemple.

Ranger l'appareil après usage afin de prévenir les risques de trébucher sur le cordon ou l'appareil.

Utiliser l'appareil et les accessoires de la manière recommandée.

Il n'est pas recommandé d'utiliser un cordon prolongateur.

Importantes mesures de sécurité

Lors de l'utilisation de l'appareil, prendre certaines précautions, dont les suivantes.

Lire toutes les instructions se trouvant dans ce manuel avant d'assembler ou d'utiliser cet aspirateur.

AVERTISSEMENT

Afin d'éviter tout risque d'incendie, de chocs électriques ou de blessure:

1. Utiliser l'appareil et ses accessoires conformément aux instructions du fabricant.
2. NE PAS laisser l'appareil sans surveillance lorsqu'il est branché. Toujours le débrancher après usage et avant d'effectuer tout entretien.
3. Afin d'éviter tout risque d'incendie ou de chocs électriques, NE PAS utiliser l'appareil à l'extérieur ou sur une surface mouillée.
4. NE JAMAIS laisser des enfants jouer avec l'appareil. Exercer une surveillance si l'appareil est utilisé par ou près des enfants.
5. NE JAMAIS utiliser l'appareil si son cordon d'alimentation ou sa fiche est endommagé. Si l'appareil ne semble pas fonctionner normalement, a été laissé à l'extérieur, est tombé dans l'eau ou a subi quelque dommage que ce soit, le confier à un centre de service Panasonic agréé.
6. NE PAS tirer sur le cordon d'alimentation, l'utiliser comme poignée, le coincer entre une porte ou le laisser frotter contre des bords ou coins coupants. NE PAS passer l'aspirateur sur le cordon d'alimentation et le garder éloigné de toute source de chaleur.
7. NE PAS débrancher l'appareil en tirant sur le cordon. Pour débrancher, tirer sur la fiche.
8. NE PAS toucher à l'appareil ou à la fiche avec les mains mouillées.
9. NE JAMAIS laisser pénétrer d'objets par les ouvertures.
10. Avant d'utiliser l'appareil, s'assurer qu'aucune ouverture n'est bouchée, recouverte de poussière, de peluche, de cheveux ou de toute matière pouvant empêcher ou réduire la circulation de l'air.
11. NE JAMAIS approcher vêtements, doigts, cheveux, etc. de toute ouverture ou de toute pièce mécanique.
12. Couper le contact avant de débrancher le cordon d'alimentation.
13. Faire preuve de prudence lors du nettoyage dans des escaliers. Ne pas déposer l'aspirateur sur des chaises, tables, etc. Le laisser sur le plancher.
14. NE PAS aspirer des liquides inflammables ou combustibles, comme de l'essence, des liquides nettoyants, parfums, etc. et ne pas faire fonctionner dans des endroits où peuvent se trouver de tels liquides. Les émanations de telles substances pourraient causer un risque d'incendie ou d'explosion.
15. NE JAMAIS aspirer des matières brûlantes ou fumantes telles que cigarettes, allumettes ou cendres chaudes.
16. NE JAMAIS utiliser l'appareil sans le sac à poussière et(ou) les filtres en place.
17. Débrancher l'appareil avant de connecter la brosse à turbine à air. (S'il y a lieu).
18. Le tuyau contient des fils électriques. NE PAS utiliser l'appareil avec un tuyau endommagé, coupé ou perforé. Le remplacer s'il est coupé ou usé. Éviter d'aspirer des objets tranchants.
19. Toujours arrêter l'aspirateur avant de raccorder ou détacher le tuyau flexible, la brosse à turbine à air (s'il y a lieu) ou la tête motorisée.
20. Tenir la fiche lorsque le cordon s'enroule. NE PAS laisser la fiche fouetter l'air.
21. Vous êtes responsable de vous assurer que l'aspirateur n'est pas utilisé par une personne incapable de le faire fonctionner correctement.
22. NE PAS utiliser l'aspirateur sans le filtre d'évacuation, ou sans que le couvercle du filtre d'évacuation ne soit en place (le cas échéant).

Conserver ce manuel d'utilisation

Cet aspirateur est destiné à un usage domestique seulement.

Remarque: Avant de brancher l'aspirateur, vérifier que la tension du secteur corresponde à celle de l'appareil, indiquée sur la plaque signalétique à l'arrière de l'appareil.

Interrupteur à trois positions

(Arrêt/Plancher/Moquette)

Tableau des caractéristiques

Alimentation	Protecteur de surcharge	Dispositif d’éclairage	Accessoires	Longueur du cordon	Tube télescopique
120 V c.a. (60 Hz) 12,0 A	Oui	Oui	Oui	7,3 m (24 pi)	Oui

In sé rer le tu be dans la tête motorisée jus - qu'à ce que le bou ton du tube s'en clen che en pla ce.

Pour enlever:

Appuyer sur le pédale de dégagement du tube.
➢ Retirer le tube de la tête motorisée.

Montaje

POWER NOZZLE

▶ Ouvrir le couvercle du chariot.
Vérifier le sac à poussière (Se reporter à la section "Remplacement du sac à poussière").
Vérifier le filtre de sécurité du moteur (Se reporter à la section "Remplacement du filtre de sécurité du moteur).

Couvercle

Il est nor mal que le couvercle du chariot se détache lorsqu'il est ouvert plus que nécessaire.
➢ Aligner les charnières, les insérer, puis fermer le couvercle pour le remettre en place.

Aligner la languette de blocage du tuyau avec l'encoche du couvercle du chariot et insérer le tuyau dans le chariot jusqu'à ce qu'il s'enclenche.

REMARQUE: L'aspirateur ne se met en marche que lorsque le tuyau est bien inséré et enclenché.

Pour enlever:

Soulever la languette de blocage du tuyau et tirer le tuyau vers le haut.

Insérer la poignée dans le tube jusqu'à ce que le bouton de blocage s'enclenche en place.
S'assurer que le tuyau souple n'est pas tortillé.

Pour enlever:

Appuyer sur le bouton de dégagement rapide de la poignée et tirer la poignée vers le haut.

Mango

Loquet de dégagement Botón de liberation

nto entas ion

Floor Brush

Brosse à planchers Cepillo para pisos

Crevice Tool

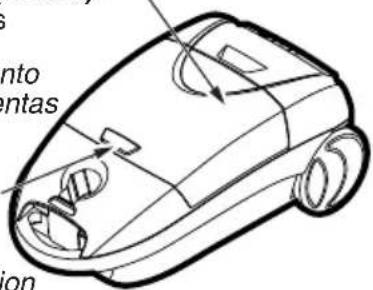

Rangement des accessoires

➢ Les accessoires sont rangés sur l'aspirateur dans le logement des accessoires.
Pour ouvrir, appuyer sur le bouton de dégagement du couvercle situé sur le couvercle du logement des accessoires.
Ouvrir le couvercle pour accéder aux accessoires selon les besoins (voir UTILISATION DES ACCESSOIRES).

Turbine à aire et porte-turbine à aire

FIXATION DU PORTE-TURBINE À AIRE

➢ Aligner la languette sur le tube avec la fente sur le porte-turbine à aire
Appuyer sur le porte-turbine à aire pour l'enclencher sur le tube

INSERTION DE LA TURBINE À AIRE

Insérer la devant de la turbine à aire dans le porte-turbine à aire.
Appuyer sur la turbine à aire jusqu'à ce qu'elle s'enclenche.

RETRAIT DE LA TURBINE À AIRE

Appuyer sur le loquet et soulever la turbine à aire pour la retirer du porteturbine à aire.

Air Turbine y Bandeja

PARA ACOPLAR LA BANDEJA

Cordon d'alimentation

REMARQUE: Cet aspirateur est nanti d'une fiche polarisée, une broche est plus large que l'autre, pour réduire les risques de choc électrique. La fiche ne pourra être insérée dans une prise polarisée que d'une seule façon. Si la fiche s'insère mal, l'inverser. Si elle ne s'insère toujours pas, faire appel à un électricien qualifié pour l'installation d'une prise appropriée. Ne pas changer la fiche de quelque façon que ce soit. Ne brancher que dans une prise près du plancher.

➢ Tirer le cordon jusqu'à la longueur voulue.

Le cordon ne s'enroulera pas jusqu'à ce que la barre de rappel du cordon ait été pressée.
➢ Brancher le cordon polarisé dans une prise de 120 V près du plancher.

Pour ré en rou ler:

Dé bran cher l'as pi ra teur.

Tenir la fi che du rant le ré en rou le ment afin d'évi ter les dom ma ges ou bles su res cau sés par le cor don en mou ve ment.
Appuyer sur la barre de rappel du cordon.

Para operar la aspiridora

Cordón eléctrico

Pièces mobiles ! Pour réduire le risque de blessures, ne touchez pas la brosse quand l'aspirateur est allumé. Entrer en contact avec la brosse tandis qu'il tourne peut couper, meurtrir ou causer d'autres dommages. Débranchez toujours de la sortie électrique avant l'entretien.

Faites attention en fonctionnant près de enfants.

CUIDADO

Sélectionner la position de l'interrupteur sur la poignée.
OFF - Mise hors contact
➢ FLOOR - Mise en marche du moteur du chariot seulement
CARPET - Mise en marche simultanée des moteurs du chariot et de la tête motorisée

Control On-Off

Réglage de tube télescopique

La longueur du tube peut être ajustée. Il n'y a pas besoin d'assemblage.
Pour ajuster, appuyer sur le bouton d'ajustement et glisser le tube supérieur jusqu'à la longueur désirée.
Lorsque vous élevez le tube, il se peut que vous soyez obligé de stabiliser le POWER NOZZLE avec la main ou le pied.

Pile Height Indicator Indicateur de la hauteur des brosses Indicator de nivel de pelo de la alfombra Handle Release Pedal Pédale de dégagement de l'inclinaison du manche Pedal de liberación del mango Pile Height Selector Pédale de réglage de la hauteur des brosses Pedal de selección de nivel de pelo de la alfombra

Réglage de l'inclinaison du manche

Baisser le manche depuis sa position verticale en appuyant sur la pédale de dégagement de l'inclinaison de manche.

Sélectionner un réglage de la hauteur des brosses en appuyant sur la petite pédale à l'arrière de la tête motorisée. L'indicateur de la hauteur des brosses en indique la position.
➢ Remettre le manche en position verticale lors du rangement.

Ajustes del mango

Réglage de la hauteur des brosses

Utiliser le réglage "XLO" afin d'optimiser le net toya ge en pro fon deur. Tou te fois, il peut être né ces sai re de re le ver la hau teur pour ci li ter cer tai nes tâ ches, tel les que pe tits ta et cer tains ta pis à poil long, et pour em pê ch l'as pi ra teur de s'ar rê ter. Les ré gla ges sug rés sont les sui vants : "XLO" -- la plupart des tapis et planchers, "LO"-- poils courts à moyens, "MED" -- poils moyens à longs, "HI" -- poils longs; petits tapis.

Lock Button Bouton de blocage Botón del bloqueo Handle Poignée Mango Handle Quick Release Bouton de dégagement rapide de la poignée Soltar Rápida Upper Wand Tube supérieur Tubo superior

CAUTION

NE PAS poser ou enlever le manche ou les tubes alors que l'aspirateur est en marche. Ceci pourrait causer des étincelles et endommager les contacts électriques.

CUIDADO

Accessoires pour la poignée

Si la tête motorisée est en place, arrêter l'aspirateur avant de retirer la poignée des tubes.
Appuyer sur le bouton de blocage et tirer pour séparer la poignée du tube.
➢ Glisser les accessoires sur l'embout de la poignée, si requis (voir la page 31).

Accessoires sur tubes

Si la tête motorisée est en place, arrêter l'aspirateur avant de débrancher la fiche des tubes.
Pour retirer les tubes de la tête motorisée, verrouiller les tubes en position verticale.
Avec le pied, appuyer sur la pédale de dégagement et tirer sur les tubes tout droit vers le haut pour les faire sor tir de la tête motorisée.
➢ Glisser les accessoires sur les tubes, si requis (voir la page 31).

Utilisation des accessoires

La brosse combinée peut être utilisée dans les conditions suivantes:

• Meubles
• Rideaux
• Escaliers
• Murs

Le suceur plat peut être utilisé dans les conditions suivantes:

• Meubles
• Coussins
• Rideaux
• Escaliers
• Murs

La brosse à planchers peut être utilisée dans les conditions suivantes:

• Escaliers
• Planchers
• Murs

La tête motorisée peut être utilisée dans les conditions suivantes:

• Moquettes
• Tapis

La turbine à air peut être utilisée dans les conditions suivantes:

• Meubles
• Escaliers

Remarque: Toujours s'assurer que les accessoires sont propres avant de les utiliser.

Remarque: Enfoncer complètement le bouton de blocage lors de la séparation des tubes. En cas de difficulté, pousser les tubes ensemble afin d'aligner le bouton avec le trou. Enfoncer à nouveau le bouton de blocage et séparer les tubes.

Uso de herramientas

Suction Control Régulateur d'aspiration Control de aspiración

Mouvement conseillé.

Pour de meilleurs résultats, la tête motorisée devrait être poussée bien droit devant l'utilisateur, dans un mouvement de va-et-vient. Déplacer la tête motorisée pour couvrir une autre surface une fois le mouvement de va-et-vient complété. Cette méthode devrait être maintenue durant tout le nettoyage avec des mouvements lents de glissement.

➢ Des mouvements saccadés ne permettront pas de nettoyer en profondeur.
Les petites surfaces peuvent être nettoyées sans déplacer le chariot.
Les escaliers recouverts de moquette doivent être nettoyés régulièrement.
Pour de meilleurs résultats, fermer complètement le régulateur d'aspiration.

Protecteur de surcharge

Le système de protection contre les surcharges arrête le moteur de la tête motorisée lorsque les brosses restent bloquées pour éviter que la courroie ne se casse.

Nota : Le moteur de l'aspirateur continuera cependant de tourner.

Pour cor ri ger le pro blème:

Débrancher le cordon d'alimentation.

Vérifier toute accumulation possible de fibre, de peluche ou tout blocage aux alentours des brosses et des supports de brosse.

Nettoyer l'endroit bloqué.

Pour réar mer :

Appuyer sur le bouton de remise en marche de la tête motorisée. Brancher le cordon et établir le contact.

Características

Protector contra sobrecargas

Le tuyau pivotant peut tourner sur lui-même ce qui évite d'avoir à déplacer le chariot. Idéal lors du nettoyage de petites surfaces.
Vérifier le pivotement du tuyau avant de tirer le chariot.

Régulateur d'aspiration

Le régulateur d'aspi ra tion per met de changer l'aspi ra tion pour dif fé rents types de tissu ou de moquette.
L'ouver ture du régulateur dimi nue l'aspi ra tion pour les ten tures et les tapis légers.
La fer me ture du régulateur aug mente l'aspi- ra tion pour les tissus et les moquet tes.

Rangement du de la tête d'aspiration

Le tube comprend un collet en forme de "U" qui glisse dans la fente en forme de "U" sur le chariot.
La fente permet le rangement des tubes et de la tête motorisée avec le chariot pour conserver de l'espace. Il faut alors ranger le chariot verticalement.
Pour utiliser le tube, le sortir de la fente et le remettre dans la fente pour le rangement.
La tête motorisée doit être à plat comme démontré dans l'illustration ci-contre. Se servir de la pédale de dégagement du manche pour la placer dans cette position.

Des brosses nettoyantes latérales se trouvent des deux côtés de la tête motorisée.
Guider l'un ou l'autre côté de la tête motorisée le long des plinthes ou à côté des meubles pour aider à déloger la saleté prise dans les bords de tapis.

Protecteur thermique

Si une obstruction empêche l'échappement normal de l'air au moteur, le protecteur thermique coupe automatiquement le moteur afin de lui permettre de se refroidir ainsi évitant des dommages potentiels à l'aspirateur.
Pour corriger ce problème, arrêter l'aspirateur et le débrancher, enlever les obstructions, et nettoyer/remplacer les filtres.

Si nécessaire, remplacer le sac à poussière.
Après un délai d'environ 30 minutes, rebrancher l'aspirateur et le mettre en marche pour vérifier si le protecteur thermique s'est réarmé.

Protector termal

Entretien de l'aspirateur

Remplacement du sac à poussière

N'utiliser l'aspirateur qu'avec un sac à poussière Panasonic de type C-19. Consulter un détaillant ou un centre de service Panasonic agréé pour l'achat de ces sacs à poussière.

Ti rer le loquet de dé ga ge ment du cou-ver cle vers l'extérieur et le haut, puis sou le ver le couvercle du chariot.
➢ Retirer le porte-sac du chariot.
En le ver la languette de carton de la monture du sac en appuyant vers l'extérieur et en sou le vant.
➢ Ti rer le sac hors de la monture du sac.
Sou le ver la monture du sac.

Remarque:

Si le carton est froissé, il ne s'enclenchera pas et la poussière n'ira pas dans le sac (il y aura de la poussière dans le creux de l'aspirateur).

Installer le sac dans les fentes en poussant vers le bas jusqu'à ce que la languette en carton s'enclenche en position et que les trous soient alignés.

Insérer le porte-sac dans le chariot.

➢ Fer mer en enclenchant le couvercle du chariot.

➢ Bran cher l'aspirateur.

NE JAMAIS RÉUTILISER UN SAC À POUSSIÈRE.

Nettoyage du filtre de sécurité du moteur

Vérifier le filtre de sécurité du moteur de temps à autre et le nettoyer lorsqu'il est sale.
Débrancher l'aspirateur.
Soulever la retenue de caoutchouc et retirer le filtre de sécurité du moteur comme démontré.
Laver le filtre à l'eau tiède savonneuse, rincer et laisser sécher à l'air. NE PAS laver le filtre au lave-vaisselle ni l'installer lorsqu'il est humide.
Remplacer le filtre en glissant en place sous l'armature dans l'emplacement du sac à poussière. Doucement manoeuvrer le filtre de telle manière qu'il se trouve complètement sous la retenue de caoutchouc.

Insérer le sac.

AVERTISSEMENT

Risque de choc électrique

Ne pas faire fonctionner l'aspirateur sans filtre. S'assurer que le filtre est sec et installé correctement pour prévenir une panne du moteur et/ou des chocs électriques.

Limpieza del filtro

Exhaust Filter Cover Couvercle du filtre d'échappement Cubierta del filtro de escape

WARNING

Remplacement du filtre d'échappenment

AVERTISSEMENT

Danger d'incendie et/ou choc électrique

Ne pas utiliser avec un filtre d'échappement obstrué ou sans le couvercle du filtre.

FILTRE D'ÉCHAPPEMENT HEPA

La cartouche du filtre HEPA doit être remplacée quand elle est sale.
Remplacer le filtre lorsque la surface entière est recouverte de manière égale.
Ce filtre NE PEUT PAS être lavé étant donné qu'il perdra sa capacité de retenir la poussière.
➢ Tirer sur le couvercle du filtre d'échappement.
Enlever le filtre en le tirant.
Remplacer la cartouche du filtre d'échappement en la plaçant soigneusement de telle manière que l'indication du sens du flux d'air indiqué sur la cartouche coïncide avec le sens indiqué sur l'aspirateur.
➢ Refermer le couvercle du filtre d'échappement jusqu'à ce qu'il s'enclenche en position.

Nettoyage du boîtier et des accessoires

Débrancher le cordon d'alimentation de la prise murale.
Nettoyer l'extérieur à l'aide d'un chiffon propre et doux qui a été trempé dans une solution de détergent doux et d'eau puis essoré.

Ne pas laisser couler d'eau sur l'aspirateur. Bien essuyer après le nettoyage.
➢ Ne pas mettre les accessoires au lave-vaisselle ou dans une lessiveuse.
Laver les accessoires à l'eau tiède savonneuse puis rincer et sécher à l'air.
➢ Ne pas utiliser les accessoires s'ils sont mouillés.

Entretien de la tête motorisée

Tou jours obs er ver tou tes les me su res de sé - cu ri té avant de net toyer et de faire l'entretien de la tête motorisée.

Ris que de chocs élec tri ques ou de lé sions cor po rel les

Dé bran cher avande faire l'entretien ou de net toyer l'ap pa reil. L'omis sion de dé bran cher pour rait pro vo quer des chocs élec tri ques ou des lé sions cor po rel les du fait que l'as pi ra teur se met trait sou dai ne ment en mar che.

ADVERTENCIA

Peli gro de cho que eléc trico

Retrait de la courroie

Sacando la correa

Dé bran cher l'as pi ra teur de la pri se de cou - rant.
Vé ri fier fré quem ment et en le ver l'ac cu mu - la tion de che veux, cor de et char pie dans les bros ses et les sup ports de bros se de la tête motorisée.

Si l'ac cu mu la tion de vient ex ces si ve, dé - bran cher la tête motorisée du tube et sui - vre les éta pes in di quées ci-après.
▶ Retourner la tête motorisée.
➢ Retirer les deux vis du cou ver cle de la tête motorisée.
➢ Re met tre la tête motorisée à l'en droit.
Ap puyer sur la pé da le de dégagement du man che et bais ser le pivot du tuyau souple.
Pour retirer le couvercle, prendre les côtés bien en main et tirer.
In cli ner le cou ver cle vers l'avant jus qu'à ce qu'il se dé ga ge.
Pousser sur les languettes à l'arrière du couvercle de l'agitateur et tourner vers l'avant pour relâcher la tête motorisée.
Soulever l'assemblage de l'agitateur.
En le ver la cour roie usée.

Assemblage de l'agitateur

Entraînement de la brosse Bouchon Agitateur Bouchon

Motor Shaft Arbre du moteur Eje del transmiss del motor Agitator Assembly Assemblage de l'agitateur

Remplacement de la courroie

Glisser la nouvelle courroie dans la rainure de l'assemblage de l'agitateur et ensuite par-dessus l'arbre du moteur.

Placer l'assemblage de l'agitateur dans la tête motorisée.
Remettre le couvercle de l'agitateur.

▶ Aligner le devant du couvercle et la base.

➢ Poser le couvercle sur le bord avant de la base comme illustré.

In cli ner le cou ver cle vers l'ar riè re pour le refermer.

Ap puyer fer me ment sur le cou ver cle jus - qu'à ce que les languettes s'enclen chent en pla ce.
➢ Re met tre les vis du cou ver cle.

Cambio de la correa

Ris que de chocs élec tri ques ou de lé - sions corpo rel les

Dé bran cher avant de faire l'entrentien ou de nettoyer l'ap pa reil. L'omis sion de dé - bran cher pour rait pro vo quer des chocs élec tri ques ou des lé sions cor po rel les du fait que l'aspira teur se met trait sou dai ne ment en mar che.

ADVERTENCIA

Peli gro de cho que eléc trico

Lors que les bros ses sont usées jus qu'au ni veau des bar res de sup port de la base, rem pla cer les brosses.

POUR REMPLACER L'AGITATEUR

En le ver le cou ver cle de la tête motorisée, le couvercle de l'agitateur, la cour roie et l'assemblage de l'agitateur. (Se re por ter à la section "Retrait de la cour roie").
Remplacer l'assemblage de l'agitateur.

Remettre la courroie, le couvercle de l'agitateur, le couvercle de la tête motorisée et les vis. (Se reporter à la section "Remplacement de la courroie").

PARA EXAMINAR EL CEPILLOS:

Remplacement de l'ampoule de la lampe

➢ Enlever le cou ver cle de la tête motorisée.
➢ Retirer l'ampoule en la tirant tout droit.
Pour remplacer l'ampoule, insérer soigneusement l'ampoule dans la fente.
➢ Ne pas utiliser une ampoule de plus de 13 V c.a.-9 W.

Remettre le cou ver cle de la tête motorisée.

Dégagement des obstructions

L'as pi ra teur crée une suc cion qui ra mas se la sa le té. L'air qui se dé pla ce ra pi de ment trans por te la sa le té jusqu'au sac à pous siè re à tra vers les pas sa ges d'échappement d'air. Le sac à pous siè re lais se l'air passer à tra vers, tout en cap tant la sa le té.

Pour ob te nir de meilleurs ré sul tats de net - toya ge, gar der le pas sa ge d'échappement d'air li bre. Vé ri fier à l'occasion les en droits mar qués d'un as té ris que pour y re le ver d'éven tuel les obs truc tions. Débrancher l'appareil avant de vérifier la circulation d'air.

DEBIT + D'AIR VIA DE FLUXO DE AIRE Filtre de sécurité du moteur Filtro de seguridad del motor Filtre d'échappement Filtro de escape Sac à poussière Bolsa para polvo

BEFORE REQUESTING SERVICE

WARNING

Consultez ce tableau contenant des solutions que vous pourrez exécuter vous-même pour remédier à de petits problèmes de fonctionnement. Confier toute réparation à un technicien qualifié

AVERTISSEMENT Risque de choc électrique ou de blessures

Débrancher l'aspirateur avant l'entretien ou le nettoyage sinon il pourrait se mettre en marche et causer des chocs électriques ou des blessures.

PROBLÈME CAUSE POSSIBLE SOLUTION		POSSIBLE
L'aspirateur ne se met pas en marche.	1. Il est débranché de la prise de courant.2. Disjoncteur déclenché/fusible sauté au panneau de branchement de la maison.3. Mauvaises connexions électriques.	1. Brancher fermement; mettre le commutateur marche-arrêt à la position de marche, [ON].2. Réarmer le disjoncteur ou remplacer le fusible.3. Rebrancher tous les points de montage.
L'aspirateur ramasse mal la saleté.	1. Sac à poussière rempli ou obstrué.2. Échappement d'air bloqué.3. Filtre de sécurité du moteur sale.4. Mauvais réglage de la hauteur des brosses.5. Régulateur d'aspiration ouvert.6. Trou dans le tuyau souple.7. Brosses de la tête motorisée usées.8. Courroie usée ou brisée.9. Brosses ou supports de brosse sales.10. Couvercle du chariot ouvert.	1. Remplacer le sac.2. Dégager le passage d'écoulement d'air.3. Nettoyer le filtre.4. Modifier le réglage.5. Modifier le réglage.6. Remplacer le tuyau souple.7. Remplacer l'agitateur.8. et 9. Se reporter à "Retrait de la courroie" et "Remplacement de la courroie".10. Fermer et verrouiller le couvercle.
L'aspirateur se met en marche mais s'arrête.	1. Connexions électriques du tuyau souple ou du couvercle.2. Le protecteur de surcharge de la tête motorisée s'est déclenché.3. Le protecteur thermique du chariot s'est déclenché.	1. Vérifier les connexions; reconnecter les extrémités du tuyau souple.2. Enlever tout objet pris ou coincé, puis remettre en circuit. Si l'aspirateur se met en marche et s'arrête à nouveau, nettoyer l'agitateur et les bouchons, puis remettre en circuit.3. Attendre 30 minutes pour que le moteur refroidisse et que le protecteur thermique du chariot se réarme automatiquement. Remplacer le sac à poussière et dégager les obstructions du passage d'air.
La tête motorisée ne fonctionne pas.	1. Les connexions de la tête motorisées sont débranchées.2. Courroie usée ou brisée.3. Brosses ou supports de brosse sales.4. Protecteur de surcharge de la tête motorisée déclenché.	1. Brancher fermement.2. et 3. Se reporter à "Retrait de la courroie" et "Remplacement de la courroie".4. Enlever tout objet pris ou coincé, puis remettre en circuit. Si l'aspirateur se met en marche et s'arrête à nouveau, nettoyer l'agitateur et les bouchons, puis remettre en circuit.
L'aspirateur aspire les tapis qui ne sont pas fixes, ou la tête motorisée pousse trop fort.	1. Mauvais réglage de la hauteur des brosses.2. Aspiration trop forte.	1. Modifier le réglage.2. Ouvrir le régulateur d'aspiration.
Il n'y a pas d'éclairage.Le cordon ne se réenroule pas.	1. Ampoule brûlée.1. Cordon d'alimentation sale.2. Cordon coincé.	1. Remplacer l'ampoule.1. Nettoyer le cordon d'alimentation.2. Tirer le cordon vers l'extérieur et réenrouler.
L'aspirateur laisse des marques sur le tapis.	1. Mauvais mode de nettoyage.	1. Se reporter à "CONSEILS PRATIQUES".

Panasonic Canada Inc. garantit que ce produit est exempt de défauts de matériaux et de main-d'œuvre dans un contexte d'utilisation normale pendant la période indiquée ci-après à compter de la date d'achat original et, dans l'éventualité d'une défectuosité, accepte, à sa discrétion, de (a) réparer le produit avec des pièces neuves ou remises à neuf, (b) remplacer le produit par un produit neuf ou remis à neuf d'une valeur équivalente ou (c) rembourser le prix d'achat. La décision de réparer, remplacer ou rembourser appartient à Panasonic Canada Inc.

Aspirateurs - Un (1) an, pièces et main-d'œuvre

La présente garantie n'est fournie qu'à l'acheteur original d'un des produits de marque Panasonic indiqués plus haut, ou à la personne l'ayant reçu en cadeau, vendu par un détaillant Panasonic agréé au Canada et utilisé au Canada. Le produit ne doit pas avoir été " vendu tel quel " et doit avoir été livré à l'état neuf dans son emballage d'origine.

POUR ÊTRE ADMISSIBLE AUX SERVICES AU TITRE DE LA PRÉSENTE GARANTIE, LA PRÉSENTATION D'UN REÇU D'ACHAT OU DE TOUTE AUTRE PIÈCE JUSTIFICATIVE DE LA DATE D'ACHAT ORIGINAL, INDIQUANT LE MONTANT PAYÉ ET LE LIEU DE L'ACHAT, EST REQUISE.

RESTRICTIONS ET EXCLUSIONS

La présente garantie COUVRE SEULEMENT les défaillances attribuables à un défaut des matériaux ou à un vice de fabrication et NE COUVRE PAS l'usure normale ni les dommages esthétiques. La présente garantie NE COUVRE PAS NON PLUS les dommages subis pendant le transport, les défaillances causées par des produits non fournis par Panasonic Canada Inc. ni celles résultant d'un accident, d'un usage abusif ou impropre, de négligence, d'une manutention inadéquate, d'une mauvaise application, d'une altération, d'une installation ou de réglages impropres, d'un mauvais réglage des contrôles de l'utilisateur, d'un mauvais entretien, d'une surtension temporaire, de la foudre, d'une modification, de la pénétration de sable, de liquides ou d'humidité, d'une utilisation commerciale (dans un hôtel, un bureau, un restaurant ou tout autre usage par affaires ou en location), d'une réparation effectuée par une entité autre qu'un centre de service Panasonic agréé ou encore d'une catastrophe naturelle.

Les pièces et accessoires tels que sacs jetables, filtres, courroies, ampoules et brosses ne sont pas couverts par la présente garantie.

CETTE GARANTIE LIMITÉE ET EXPRESSE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, INCLUANT LES GARANTIES IMPLICITES DU CARACTÈRE ADÉQUAT POUR LA COMMERCIALISATION ET UN USAGE PARTICULIER. PANASONIC CANADA INC. N'AURA D'OBLIGATION EN AUCUNE CIRCONSTANCE POUR TOUT DOMMAGE DIRECT, INDIRECT OU CONSÉCUTIF RÉSULTANT DE L'UTILISATION DE CE PRODUIT OU DÉCOULANT DE TOUTE DÉROGATION À UNE GARANTIE EXPRESSE OU IMPLICITE. (À titre d'exemples, cette garantie exclut les dommages relatifs à une perte de temps, le transport jusqu'à et depuis un centre de service agréé, la perte ou la détérioration de supports ou d'images, de données ou de tout autre contenu en mémoire ou enregistré. Cette liste n'est pas exhaustive et n'est fournie qu'à des fins explicatives.)

Certaines juridictions ne reconnaissent pas les exclusions ou limitations de dommages indirects ou consécutifs, ou les exclusions de garanties implicites. Dans de tels cas, les limitations stipulées ci-dessus peuvent ne pas être applicables. La présente garantie vous confère des droits précis; vous pourriez aussi avoir d'autres droits pouvant varier selon votre province ou territoire de résidence.

SERVICE SOUS GARANTIE

Pour tout renseignement sur les produits et de l'assistance technique, veuillez communiquer avec :

ASSISTANCE TECHNIQUE

Centre de service à la clientèle :

Téléphone : 1-800-561-5505

Télécopieur : [phone]

Lien courriel : « Support à la clientèle → contactez-nous → courriel » à www.panasonic.ca

RÉPARATIONS

Veuillez localiser le centre de service agréé le plus près de chez vous.

Lien : « Support à la clientèle → centres de service » à www.panasonic.ca

EXPÉDITION D'UN PRODUIT À UN CENTRE DE SERVICE

Emballez soigneusement, de préférence dans son carton d'origine, et expédiez, franco de port, suffisamment assuré. Accompagnez le tout d'une description de la défectuosité présumée et d'une pièce justificative de la date d'achat original.

Pour de l'aide sur le fonctionnement de l'appareil ou pour toute demande d'information, veuillez contacter votre détaillant ou notre service à la clientèle au :

N° de téléphone : 1-800-561-5505 N° de télécopieur : [phone]

Pour la réparation des appareils, veuillez localiser le centre de service agréé le plus près de votre domicile.

Lien: "Soutien client → Centres de service" sur le site www.panasonic.ca.
