Caractéristiques Techniques	Ampli guitare VOX V212C, puissance de 30W, haut-parleurs de 12 pouces.
Utilisation	Idéal pour les répétitions, les concerts en petit format et les enregistrements en studio.
Maintenance et Réparation	Vérifier régulièrement les connexions et nettoyer les contacts. Remplacer les tubes si nécessaire.
Sécurité	Utiliser uniquement avec une alimentation compatible. Éviter l'exposition à l'humidité.
Informations Générales	Poids : environ 15 kg, dimensions : 60 x 30 x 50 cm.

FOIRE AUX QUESTIONS - V212C VOX

Comment puis-je résoudre un problème de son faible sur mon ampli VOX V212C ?

Vérifiez d'abord que le volume de l'ampli est réglé correctement. Assurez-vous également que le câble de la guitare est en bon état et bien connecté. Enfin, vérifiez les réglages de tonalité et les effets pour vous assurer qu'ils ne sont pas trop atténués.

Mon ampli VOX V212C ne s'allume pas, que faire ?

Vérifiez d'abord que l'ampli est bien branché à une source d'alimentation fonctionnelle. Assurez-vous que le bouton d'alimentation est en position 'ON'. Si cela ne fonctionne pas, essayez une autre prise électrique ou vérifiez le câble d'alimentation.

Comment puis-je changer les lampes de l'ampli VOX V212C ?

Éteignez l'ampli et débranchez-le de la prise. Retirez le châssis arrière pour accéder aux lampes. Retirez délicatement les lampes usagées et insérez les nouvelles en vous assurant qu'elles sont bien en place. Refermez le châssis et rebranchez l'ampli.

Pourquoi mon ampli VOX V212C émet-il un bruit de fond ?

Le bruit de fond peut être causé par des câbles de mauvaise qualité ou une mauvaise mise à la terre. Assurez-vous que tous vos câbles sont en bon état et essayez de déplacer votre ampli loin d'autres appareils électroniques. Si le problème persiste, envisagez de faire vérifier l'ampli par un professionnel.

Comment régler le son pour obtenir un son clair sur le VOX V212C ?

Pour un son clair, réglez le gain à un niveau bas, le volume à un niveau moyen et utilisez la tonalité pour ajuster les aigus et les basses selon votre goût. Évitez d'utiliser des effets de distorsion pour ce type de son.

Mon ampli VOX V212C surchauffe-t-il, que faire ?

Assurez-vous que l'ampli est dans un endroit bien ventilé et qu'il n'est pas obstrué par des objets. Si vous jouez pendant de longues périodes, faites des pauses pour permettre à l'ampli de refroidir. Si la surchauffe persiste, contactez un professionnel pour inspection.

Comment brancher une pédale d'effet à mon VOX V212C ?

Branchez la pédale d'effet entre votre guitare et l'entrée de l'ampli. Utilisez un câble pour connecter la sortie de la guitare à l'entrée de la pédale, puis un autre câble pour relier la sortie de la pédale à l'entrée de l'ampli.

Puis-je utiliser un haut-parleur externe avec mon VOX V212C ?

Oui, vous pouvez connecter un haut-parleur externe, mais assurez-vous qu'il a une impédance compatible (8 ohms) pour éviter d'endommager l'ampli. Consultez le manuel pour plus de détails sur les connexions.

MODE D'EMPLOI V212C VOX

Manuel d'utilisation

Bedienungsanleitung

Manual de Usuario

取扱説明書

English ....4

Français....14

Deutsch 26

Español 36

日本語 46

• Lisez attentivement ces instructions.
• Veuillez conserver ces instructions.
- Observez tous les avertissements.
- Suivez toutes les consignes à la lettre.
- N'utilisez jamais cet appareil dans un endroit humide ni à proximité d'eau.
- L'appareil alimenté par courant électrique ne peut pas être exposé à des éclaboussures; évite en outre de placer des récipients contenant des liquides, comme un vase (ou un verre de bière), sur l'appareil.
- Nettoyez uniquement l'appareil avec un chiffon doux et sec.
- Ne bloquez jamais les orifices de ventilation de l'appareil et installez-le toujours conformément aux instructions du fabricant.
- N'installez jamais l'appareil à proximité d'une source de chaleur, telle que des radiateurs, poêles ou tout autre dispositif (y compris des amplificateurs) générant de la chaleur.
- N'essayez jamais de contourner le dispositif de sécurité d'une prise de type polarisée ou d'une prise de terre. Une prise dite polarisée dispose de deux broches, dont l'une est plus large que l'autre. Une prise de terre comporte trois broches, dont une de mise à la terre. Cette broche plus large ou broche de mise à la terre vise à assurer votre sécurité. Si la fiche du cordon d'alimentation ne correspond pas au type de prise de courant de votre région, faites remplacer la prise obsolète par un électricien qualifié (pour les Etats-Unis et le Canada).
- Placez toujours le cordon d'alimentation de sorte qu'on ne risque pas de marcher dessus ni de le pincer. Cette précaution vise tout spécialement la fiche du cordon et sa sortie de l'appareil.
- Utilisez exclusivement les fixations/accessoires préconisés par le fabricant.
- S'il y a risque d'orage ou que vous ne comptez pas utiliser l'appareil pendant une période prolongée, débranchez-le du secteur.
- La mise sur OFF de l'interrupteur d'alimentation n'isole pas totalement ce produit de la ligne secteur; aussi, retirez la fiche de la prise s'il doit rester inutilisé pendant une période prolongée.
- Installez ce produit près de la prise électrique murale et gardez un accès facile à la prise électrique et au cordon d'alimentation.
- ATTENTION: Cet appareil doit absolument être connecté à une prise électrique reliée à la terre.
- Confiez tout travail de réparation uniquement à un S.A.V. qualifié. Faites appel au S.A.V. si l'appareil a subi tout endommagement, comme par exemple si sa fiche secteur ou son cordon d'alimentation sont endommagés, si de l'eau ou des objets ont pénétré à l'intérieur de l'appareil, si celui-ci a été exposé à la pluie ou à la moisissure, s'il est tombé ou présente tout signe de dysfonctionnement.
- N'utilisez jamais d'allonge trop longue avec cet appareil et ne l'alimentez jamais via les prises secteur équipant d'autres dispositifs.
- N'installez jamais cet appareil dans un endroit confiné comme une caisse de transport ou tout autre récipient similaire.
- Des niveaux d'écoute trop importants lors de l'utilisation d'un casque ou d'écouteurs peuvent entraîner des pertes d'audition.
- Utilisez l'appareil uniquement avec le chariot, stand, trépied, fixation ou table spécifiés par le fabricant ou fourni avec l'appareil. Si vous avez placé l'appareil sur un chariot, soyez très prudent quand vous déplacez le chariot, afin d'éviter une chute et des blessures.

• Cet instrument est conçu pour être utilisé dans des régions au climat tempéré et ne convient pas pour les pays au climat tropical.
• Veillez à ne jamais bloquer les orifices de ventilation en les couvrant d'objets tels que des journaux, nappes, rideaux, etc.
• Ne placez aucune source de flamme nue, telle qu'une bougie allumée, sur l'instrument.

WARNING:

L'éclair dans le triangle est un symbole destiné à attirer l'attention de l'utilisateur sur la présence de parties non isolées et de "tension dangereuse" à l'intérieur de l'appareil, qui posent des risques d'électrocution pour l'utilisateur.

Le point d'exclamation dans un triangle est un symbole destiné à attirer l'attention de l'utilisateur sur des sections de ce manuel contenant des informations importantes, liées à l'utilisation et à l'entretien de ce produit.

Note concernant les dispositions (Seulement EU)

Quand un symbole avec une poubelle barrée d'une croix apparait sur le produit, le mode d'emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou piles doit être déposé chez un

représentant compétent, et non pas dans une poubelle ou toute autre déchetterie conventionnelle.

Disposer de cette manière, de prévenir les dommages pour la santé humaine et les dommages potentiels pour l'environnement. La bonne méthode d'élimination dépendra des lois et règlements applicables dans votre localité, s'il vous plaît, contactez votre organisme administratif pour plus de détails. Si la pile contient des métaux lourds au-delà du seuil réglementé, un symbole chimique est affiché en dessous du symbole de la poubelle barrée d'une croix sur la pile ou le pack de piles.

INTRODUCTION

Félicitations pour votre achat de l'amplificateur de guitare VOX Custom Series AC30C2X/AC30C2/AC30C2-TV/AC15C1X/AC15C2/AC15C1/AC15C1-TV / de la tête d'ampli de guitare VOX Custom Series AC30CH/AC15CH / du baffle V212C.

Cet ampli est l'aboutissement de plus de 50 ans d'expertise dans la conception et la fabrication d'amplis guitare de haute qualité. Nous avons pris les meilleurs modèles AC et leur avons ajouté un certain nombre de caractéristiques utiles pour vous offrir l'AC ayant la plus grande polyvalence sonore à ce jour !

Nous sommes sûrs que vous trouverez ces améliorations extrêmement utiles et que votre nouvel amplificateur vous apportera de nombreuses heures de plaisir sonore. Votre AC30 est équipé d'un grand nombre de caractéristiques modernes et pratiques comme une véritable boucle d'effets bypass, un volume général et des hauts-parleurs Celestion Blue Alnico (sur l'AC30C2X/AC15C1X uniquement), pour n'en citer que quelques unes. Veuillez lire attentivement ce mode d'emploi pour vous familiariser avec elles.

L'AC15C1X/AC15C2/AC15C1/AC15C1-TV/AC15CH possède maintenant un canal NORMAL et un canal TOP BOOST, et partage de nombreuses caractéristiques avec l'AC30C2X/AC30C2/AC30C2-TV/AC30CH.

Tous les modèles sont équipés du Celestion G12M Greenback.

L'AC30CH/AC15CH vous propose le formidable éventail de sons AC dans une tête de format portable et pratique. Outre leur conformité aux spécifications standard AC30C2/AC15C1, les têtes intègrent un atténuateur réactif, pour des sons croustillants même à bas volume - un must pour vos tympans.

Veuillez vous reporter aux instructions de l'AC30C2/AC15C1 dans le manuel de l'utilisateur concernant l'utilisation de l'AC30C2-TV/AC15C1-TV.

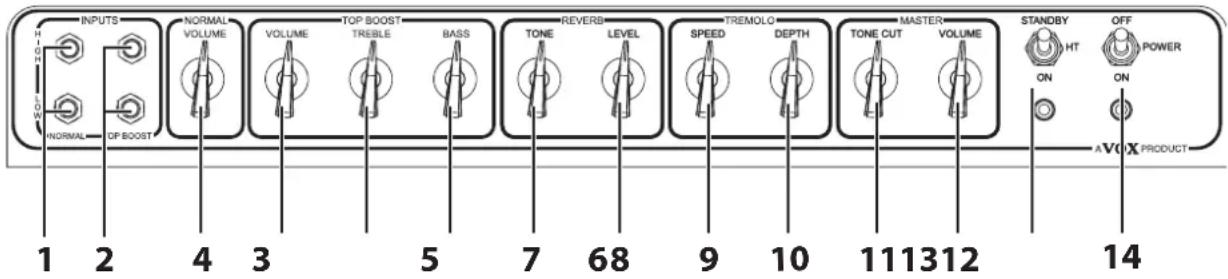

AGENCEMENT DE LA FACE AVANT DE L'AC30C2(X)/AC30CH

INPUTS NORMAL VOLUME VOLUME TOP BOOST TREBLE BASS TONE REVERB LEVEL SPEED TRENOLQ DEPTH TONE CUT MASTER VOLUME STANDBY OFF HT POWER ON ON A V0 X PRODUCT 1 2 4 3 5 7 68 9 10 111312 14

INPUTS (ENTRÉES)

1. Prise NORMAL Brancher votre guitare à cette entrée fera passer votre signal au travers du canal NORMAL. Prise jack du haut pour une entrée de haut niveau, et prise jack du bas pour une entrée de bas niveau.
2. Prise TOP BOOST Brancher votre guitare à cette entrée fera passer votre signal au travers du canal TOP BOOST. Prise jack du haut pour une entrée de haut niveau, et prise jack du bas pour une entrée de bas niveau.

NORMAL

3. Commande VOLUME

Détermine la sensibilité de la section préampli du canal NORMAL. Avec ce réglage, vous pouvez soit ajouter plus de gain en tournant le bouton dans le sens horaire soit obtenir un son plus clair en le tournant en sens inverse. Le volume NORMAL peut être employé en conjonction avec le volume MASTER, ce qui vous permet d'obtenir la balance parfaite entre distorsion et volume général. C'est-à-dire que si vous réglez le volume NORMAL bas et le volume MASTER haut, vous obtiendrez un son clair à fort volume. À l'opposé, si vous réglez le volume NORMAL haut et le volume MASTER bas, vous obtiendrez plus de distorsion à un volume général plus bas.

NOTE! De par la nature de son design, le circuit a besoin de quelques minutes pour se stabiliser une fois l' ampli mis en sous tension. Il se peut que vous entendiez des bruits au cours de ce laps de temps, mais ils disparaitront tres rapidement.

TOP BOOST

NOTE! Les commandes de tonalité du canal TOP BOOST sont très interactives, ainsi par exemple augmenter le niveau des aigus avec la commande TREBLE réduira le niveau des graves (BASS). Il vaut mieux commencer avec les commandes de tonalité en position 12 heures et expérimenter pour trouver votre son parfait.

4. Commande VOLUME

Détermine la sensibilité de la section préampli du canal TOP BOOST. Avec ce réglage, vous pouvez soit ajouter plus de gain en tournant le bouton dans le sens horaire soit le tourner en sens inverse pour un son "carillonnant" plus clair. Le volume TOP BOOST peut être employé en conjonction avec le volume MASTER, ce qui vous permet d'obtenir la balance parfaite entre distorsion et volume général. C'est-à-dire que si vous réglez le volume TOP BOOST bas et le volume MASTER haut, vous obtiendrez un son clair à fort volume. À l'opposé, si vous réglez le volume TOP BOOST haut et le volume MASTER bas, vous obtiendrez plus de distorsion à un volume général plus bas.

NOTE! De par la nature de son design, le circuit a besoin de quelques minutes pour se stabiliser une fois l' ampli mis en sous tension. Il se peut que vous entendiez des bruits au cours de ce laps de temps, mais ils disparaitront tres rapidement.

5. Commande TREBLE

Contrôle les hautes fréquences de votre son—d'un son doux et rond en position basse (sens anti-horaire) à un son brillant et tranchant avec un réglage poussé à fond (sens horaire) en passant par tous les intermédiaires.

6. Commande BASS

Contrôle les basses fréquences de votre son—d'un son ténu et léger en position basse (sens anti-horaire) à un son chaud et lourd avec un réglage à fond (sens horaire) en passant par tous les intermédiaires.

REVERB

Cette section vous permet de contrôler la Reverb pour les deux canaux en réglant les commandes Tone (tonalité) et Level (niveau). Vous pouvez activer/désactiver la reverb au pied avec le pédalier optionnel VFS2A.

7. Commande TONE

Contrôle les hautes et basses fréquences de la REVERB. Vous pouvez rendre plus brillant le son de la REVERB en tournant cette commande dans le sens horaire ou plus feutré par une rotation anti-horaire.

Faites des essais avec cette commande pour trouver les réglages qui vous conviennent le mieux.

8. Commande LEVEL

Contrôle le mixage (la quantité) de REVERB dans votre son. Tourner cette commande à fond dans le sens horaire vous donne un son saturé d'effet tandis qu'en sens anti-horaire, vous obtenez un son plus sec (moins d'effet).

TREMOLO

Cette section vous permet de contrôler le TREMOLO pour les deux canaux de l'amplificateur en réglant les commandes Speed (vitesse) et Depth (profondeur). Vous pouvez activer/désactiver le TREMOLO au pied avec le pédalier optionnel VFS2A.

9. Commande SPEED

Comme vous pouvez vous en douter, c'est la commande de vitesse du TRE-MOLO intégré.

10. Commande DEPTH

Contrôle la profondeur (intensité) du TREMOLO intégré.

Qu'est-ce que le TREMOLO ?

Le Tremolo est un effet d'ampli guitare vintage qui vient de la déferlante britannique des années 60. Essentiellement, cela revient à avoir quelqu'un assis près de votre ampli et chargé de constamment monter et baisser le volume master volume ! Avec la commande Depth au maximum, cela donne un effet très spectaculaire, qui fait sonner votre guitare de façon très hachée, la vitesse à laquelle le volume monte et descend se réglant avec la commande Speed. La meilleure chose à faire est de l'essayer pour trouver votre son idéal.

MASTER

11. Commande TONE CUT

Ce circuit est placé dans l'ampli de puissance contrairement aux commandes TREBLE et BASS de la section préampli. Il fonctionne à l'inverse de ce que vous pourriez imaginer. Tourner la commande dans le sens horaire réduit les plus hautes fréquences et la tourner dans le sens anti-horaire rajoute les plus hautes fréquences.

12. Commande VOLUME

Contrôle le VOLUME général (MASTER) de votre amplificateur. Les sons clairs peuvent être obtenus en baissant les volumes NORMAL ou TOP BOOST et en

montant le volume MASTER. Un réglage bas du volume MASTER et un réglage haut des volumes NORMAL et TOP BOOST vous donneront un son plus gros, avec plus de distorsion, même à bas volume.

Comme avec toutes les commandes de cet amplificateur, veuillez essayer différentes configurations pour trouver les sons qui conviennent à votre style de jeu.

POWER

13. Commutateur STANDBY

Ce commutateur permet à l'amplificateur d'atteindre la température de fonctionnement correcte avant de lui appliquer l'alimentation H.T. Avant de brancher l'amplificateur à la prise secteur, assurez-vous que les commutateurs POWER et STANDBY sont relevés (position off). Activez d'abord le commutateur POWER et attendez 2–3 minutes avant d'activer le commutateur STANDBY. Faire cela chaque fois que vous jouez prolonge l'espérance de vie des lampes.

Le commutateur STANDBY est aussi très utile sur scène car il vous permet de conserver les lampes à température fonctionnelle entre vos différents passages.

14. Commutateur POWER

C'est l'interrupteur On/Off de l'alimentation électrique de l'amplificateur. Vérifiez que l'amplificateur est bien éteint et débranché avant de le déplacer.

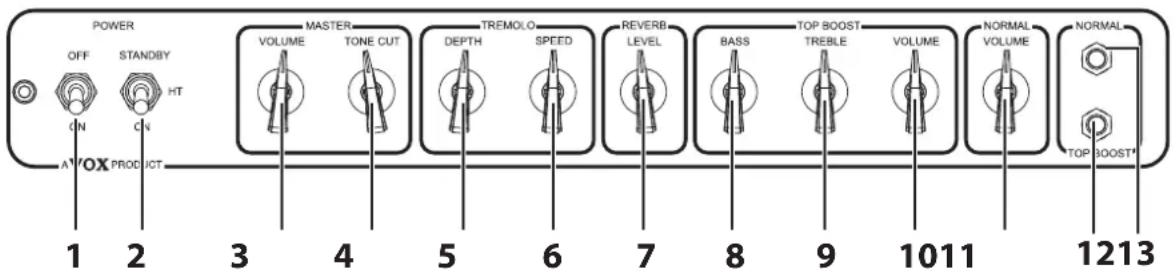

AGENCEMENT DE LA FACE AVANT DE L'AC15C2/AC15C1(X)/AC15CH

POWER OFF STANDBY HT CN CN AV/OX PRODUCT 1 2 3 4 5 6 7 8 9 10 11 12 13 VOLUME MASTER TONE CUT TREMOLO SPEED REVERB LEVEL BASS TOP BOOST TREBLE VOLUME NORMAL VOLUME NORMAL TOP BOOST*

POWER

1. Commutateur POWER

C'est l'interrupteur On/Off de l'alimentation électrique de l'amplificateur. Vérifiez que l'amplificateur est bien éteint et débranché avant de le déplacer

2. Commutateur STANDBY

Ce commutateur permet à l'amplificateur d'atteindre la température de fonctionnement correcte avant de lui appliquer l'alimentation H.T. Avant de brancher l'amplificateur à la prise secteur, assurez-vous que les commutateurs POWER et STANDBY sont relevés (position off). Activez d'abord le commutateur POWER et attendez 2–3 minutes avant d'activer le commutateur STANDBY. Faire cela chaque fois que vous jouez prolonge l'espérance de vie des lampes. Le commutateur STANDBY est aussi très utile sur scène car il vous permet de conserver les lampes à température fonctionnelle entre vos différents passages.

MASTER

3. Commande VOLUME

Contrôle le VOLUME général (MASTER) de votre amplificateur. Les sons clairs peuvent être obtenus en baissant les volumes NORMAL ou TOP BOOST et en montant le volume MASTER. Un réglage bas du volume MASTER et un réglage haut des volumes NORMAL et TOP BOOST vous donneront un son plus gros, avec plus de distorsion, même à bas volume.

Comme avec toutes les commandes de cet amplificateur, veuillez essayer différentes configurations pour trouver les sons qui conviennent à votre style de jeu.

4. Commande TONE CUT

Ce circuit est placé dans l'ampli de puissance contrairement aux commandes TREBLE et BASS de la section préampli. Il fonctionne à l'inverse de ce que vous pourriez imaginer. Tourner la commande dans le sens horaire réduit les plus hautes fréquences et la tourner dans le sens anti-horaire rajoute les plus hautes fréquences.

TREMOLO

Cette section vous permet de contrôler le TREMOLO pour les deux canaux de l'amplificateur en réglant les commandes Speed (vitesse) et Depth (profondeur). Vous pouvez activer/désactiver le TREMOLO au pied avec le pédalier optionnel VFS2A.

5. Commande DEPTH Contrôle la profondeur (intensité) du TREMOLO intégré.

1. Commande SPEED Comme vous pouvez vous en douter, c'est la commande de vitesse du TRE-MOLO intégré.

Qu'est-ce que le TREMOLO ?

Le Tremolo est un effet d'ampli guitare vintage qui vient de la déferlante britannique des années 60. Essentiellement, cela revient à avoir quelqu'un assis près de votre ampli et chargé de constamment monter et baisser le volume master volume ! Avec la commande Depth au maximum, cela donne un effet très spectaculaire, qui fait sonner votre guitare de façon très hachée, la vitesse à laquelle le volume monte et descend se réglant avec la commande Speed. La meilleure chose à faire est de l'essayer pour trouver votre son idéal.

REVERB

Cette section vous permet de contrôler la Reverb pour les deux canaux en réglant la commande Level (niveau). Vous pouvez activer/désactiver la reverb au pied avec le pédalier optionnel VFS2A.

1. Commande LEVEL Contrôle le mixage (la quantité) de REVERB dans votre son. Tourner cette commande à fond dans le sens horaire vous donne un son saturé d'effet tandis qu'en sens anti-horaire, vous obtenez un son plus sec (moins d'effet).

TOP BOOST

NOTE! Les commandes de tonalité du canal TOP BOOST sont très interactives, ainsi par exemple augmenter le niveau des aigus avec la commande TREBLE réduira le niveau des graves (BASS). Il vaut mieux commencer avec les commandes de tonalité en position 12 heures et expérimenter pour trouver votre son parfait.

1. Commande BASS Contrôle les basses fréquences de votre son—d'un son ténu et léger en position basse (sens anti-horaire) à un son chaud et lourd avec un réglage à fond (sens horaire) en passant par tous les intermédiaires.

9. Commande TREBLE

Contrôle les hautes fréquences de votre son—d'un son doux et rond en position basse (sens anti-horaire) à un son brillant et tranchant avec un réglage poussé à fond (sens horaire) en passant par tous les intermédiaires.

10. Commande VOLUME

Détermine la sensibilité de la section préampli du canal TOP BOOST. Avec ce réglage, vous pouvez soit ajouter plus de gain en tournant le bouton dans le sens horaire soit le tourner en sens inverse pour un son "carillonnant" plus clair. Le volume TOP BOOST peut être employé en conjonction avec le volume MASTER, ce qui vous permet d'obtenir la balance parfaite entre distorsion et volume général. C'est-à-dire qu'avec un réglage bas du volume TOP BOOST et un réglage haut du volume MASTER, vous obtiendrez un son clair à fort volume. À l'opposé, avec un réglage haut du volume TOP BOOST et un réglage bas du volume MASTER, vous obtiendrez plus de distorsion à un volume général plus bas.

NOTE! De par la nature de son design, le circuit a besoin de quelques minutes pour se stabiliser une fois l' ampli mis en sous tension. Il se peut que vous entendiez des bruits au cours de ce laps de temps, mais ils disparaitront tres rapidement.

NORMAL

11. Commande VOLUME

Détermine la sensibilité de la section préampli du canal NORMAL. Avec ce réglage, vous pouvez soit ajouter plus de gain en tournant le bouton dans le sens horaire soit obtenir un son plus clair en le tournant en sens inverse. Le volume NORMAL peut être employé en conjonction avec le volume MASTER, ce qui vous permet d'obtenir la balance parfaite entre distorsion et volume général. C'est-à-dire que si vous

réglez le volume NORMAL bas et le volume MASTER haut, vous obtiendrez un son clair à fort volume. À l'opposé, si vous réglez le volume NORMAL haut et le volume MASTER bas, vous obtiendrez plus de distorsion à un volume général plus bas.

NOTE! De par la nature de son design, le circuit a besoin de quelques minutes pour se stabiliser une fois l' ampli mis en sous tension. Il se peut que vous entendiez des bruits au cours de ce laps de temps, mais ils disparaitront tres rapidement.

INPUTS (ENTRÉES)

1. Prise TOP BOOST Brancher votre guitare à cette entrée fera passer votre signal au travers du canal TOP BOOST.
2. Prise NORMAL Brancher votre guitare à cette entrée fera passer votre signal au travers du canal NORMAL.

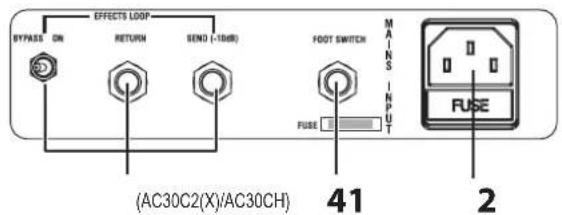

AGENCEMENT DE LA FACE ARRIÈRE

POWER OUTPUT - 3GW EXTENDED SP EXTENDED SP WOMINAL 50 V CONNECTED TO THE AMPTUATION CONNECTED UNSPECIFIED IMPEDANCE 16 Ohms 8 Ohms SECT

EFFECTS LOOP RETURN SEND (-10dB) BYPASS ON FOOT SWITCH MAI N S INPUT FUSE (AC30C2(X)/AC30CH) 41 2

1. Prises de sortie de puissance POWER OUTPUT

COMBOS

C'est ici que vous pouvez brancher, si vous le désirez, un ou des baffles externes de remplacement (External) ou supplémentaires (Extension).

EXTENSION SP: cette prise pour baffle fonctionne en parallèle avec les haut-parleurs internes qui sont câblés pour 16 ohms. Le baffle supplémentaire doit être en 16 ohms.

EXTERNAL SP: cette prise pour baffle coupe (débranche) les haut-parleurs internes et vous pouvez y brancher un baffle 16 ohms ou 8 ohms. Veillez bien à régler le sélecteur d'impédance en conséquence.

NOTE! Brancher un baffle à la prise External SP coupe (débranche) les haut-parleurs internes !

TÊTE

LOUDSPEAKER (BAFFLE): Les deux prises pour baffle sont reliées en parallèle.

Vous pouvez brancher un ou deux baffles de 16 ohms. Vous pouvez seulement brancher un baffle de 8 ohms.

Veillez à régler le sélecteur d'impédance IMPEDANCE SELECT en fonction du baffle branché.

AVERTISSEMENT! Pour garantir un fonctionnement correct de votre système, vous devez respecter les points suivants.

a) N'utilisez pas de baffle supplémentaire (extension) d'une impédance autre que 16 ohms.
b) Ne branchez pas de baffle d'une puissance admissible inférieure à 30 watts (AC30C2(X)/AC30CH) ou 15 watts (AC15C2/AC15C1(X)/AC15CH). Le baffle peut être détruit si vous ne respectez pas cette mise en garde — ce n'est pas recommandé !
c) Vous devez utiliser un câble de baffle pour brancher un baffle externe. N'utilisez pas de câble blindé comme ceux reliant une guitare à un ampli.
d) Vous devez couper l'alimentation électrique avant de brancher le câble. Brancher le câble avec l'ampli sous tension peut endommager celui-ci.

NOTE! Pour les connexions de l'AC30C2(X)/AC15C2/AC15C1(X); il est recommandé que tous les câbles audio, à l'exception du câble de baffle, soient de type blindé et de haute qualité.

Ces valeurs ne doivent pas dépasser 10 mètres de longueur. Utilisez toujours une prise de haut-parleur non contrôlée avec l'amplificateur AC30C2(X)/AC15C2/AC15C1(X) et les boîtiers d'extension.

2. IMPEDANCE Select (sélecteur d'impédance)

16 ohms :

COMBOS

Les combos permettent les configurations suivantes :

1) Choisissez ce réglage si vous n'utilisez que les haut-parleurs internes.

2)Choisissez ce réglage si vous branchez un baffle externe 16 ohms à la prise EXTERNAL SP.

TÊTE

1) Choisissez cette position si vous avez branché un baffle de 16 ohms à la prise pour baffle.

8 ohms :

COMBOS

Les combos permettent les configurations suivantes :

1) Choisissez ce réglage si vous branchez un baffle supplémentaire à la prise Extension SP.
Vous ferez fonctionner en parallèle les haut-parleurs internes et externes. Le baffle supplémentaire doit avoir une impédance de 16 ohms.
2) Choisissez ce réglage si vous branchez un baffle externe 8 ohms à la prise External SP.

TÊTE

1) Choisissez cette position si vous avez branché deux baffles externes de 16 ohms aux prises pour baffle.
2) Choisissez cette position si vous avez branché un baffle externe de 8 ohms à la prise pour baffle.

3. EFFECTS LOOP (AC30C2(X)/AC30CH)

La boucle d'effets (EFFECTS LOOP) permet d'ajouter d'autres effets à la chaîne du signal plutôt que de les insérer entre votre guitare et votre amplificateur. En utilisant la boucle d'effets avec par exemple une pédale de Delay, vous éviterez les distorsions étranges des répétitions retardées dans le temps.

Veuillez noter que la boucle d'effets EFFECTS LOOP envoie un signal de -10 dB adapté aux pédales d'effet.

BYPASS ON/OFF : c'est un véritable bypass de boucle d'effets, ce qui signifie qu'en position "BYPASS", absolument rien de votre signal d'origine ne passe jusqu'à ce que vous basculiez ce commutateur sur "ON".

RETURN : c'est le "retour" de la boucle d'effets auquel se branche la sortie de vos effets.

NOTE! Veillez bien à n'utiliser que des câbles de guitare blindés ! N'utilisez JAMAIS de câbles de baffle non blindés.

SEND : c'est le "départ" de la boucle d'effets auquel se branche l'entrée de vos effets.

4. Prise FOOT SWITCH

C'est ici que vous brancherez le pédalier optionnel VFS2A vous permettant d'activer/désactiver au pied REVERB et TREMOLO.

5. MAINS INPUT

C'est ici que se branche le cordon d'alimentation secteur détachable (fourni). La tension d'alimentation nécessaire à votre amplificateur est indiquée en face arrière de l'amplificateur. Avant de faire toute connexion ou de mettre l'amplificateur sous tension, assurez-vous d'avoir sélectionné la tension correcte. En cas de doute quelconque, adressez-vous à votre revendeur VOX local.

6. Atténuateur (AC30CH/AC15CH)

L'AC30CH/AC15CH intègre un atténuateur réactif. Ce dispositif vous permet de bénéficier des formidables sons d'un AC30CH/AC15CH saturé à un volume raisonnable.

AC30CH

Vous disposez de 3 réglages: 30W (contournement), 3W (atténuation de -10dB) et 1/3W (atténuation de -20dB).

AC15CH

Vous disposez de 3 réglages: 15W (contournement), 1.5W (atténuation de -10dB) et 1/6W (atténuation de -20dB).

NOTE! Quand le sélecteur d'impédance IMPEDANCE SELECT est réglé sur la position 8Ohms, le circuit d'atténuateur n'est pas actif.

Un atténuateur réactif, vous dites?

De par sa conception, notre atténuateur réactif produit un son plus fidèle même à bas volume. C'est ici qu'intervient une technologie de réacteur développée par nos soins, et garantissant l'interaction entre le haut-parleur et l'amplificateur, cela même en présence d'une résistance (notre atténuateur) entre ceux deux éléments. Cela signifie que l'amplificateur et le haut-parleur se comportent comme un ampli que rien ne vient museler, produisant pointes et creux de résonance. Et pour vous, concrètement, cela signifie tout simplement que le son est fantastique, même à bas volume.

CARACTÉRISTIQUES TECHNIQUES

	AC30C2X AC30C2/AC30C2-TV
Dimensions (L x P x H)	702 x 265 x 556 mm	702 x 265 x 556 mm (AC30C2) / 703 x 263 x 562 mm (AC30C2-TV)
Poids 33,4 kg 32,2 kg (AC30C2) / 31,0 kg (AC30C2-TV)
Puissance de sortie 30 watts RMS sous 16 ohms 30 watts RMS sous 16 ohms
Haut-parleurs	2 Celestion Alnico Blue 12" 8 ohms	2 Celestion G12M Greenback 12" 8 ohms
Entrées	prise entrées NORMAL (haute et basse), prise entrées TOP BOOST (haute et basse), prise de retour d'effets, prise pour pédalier	prise entrées NORMAL (haute et basse), prise entrées TOP BOOST (haute et basse), prise de retour d'effets, prise pour pédalier
Sorties	prise pour baffle externe, prise pour baffle supplémentaire, prise de départ d'effets	prise pour baffle externe, prise pour baffle supplémentaire, prise de départ d'effets
Option pédalier VFS2A pédalier VFS2A

	AC15C1X AC15	C2 AC15C1/AC15C1	-TV
Dimensions (L x P x H) 602 x 265 x 456 mm 702 x 265 x 556 mm			602 x 265 x 456 mm (AC15C1) / 605 x 263 x 468 mm (AC15C1-TV)
Poids	22,6 kg	30,2 kg	22 kg (AC15C1) / 21.3 kg (AC15C1-TV)
Puissance de sortie	15 watts RMS sous 16 ohms	15 watts RMS sous 16 ohms	15 watts RMS sous 16 ohms
Haut-parleurs	1 Celestion Alnico Blue 12" 16 ohms	2 Celestion G12M Green-back 12" 8 ohms	1 Celestion G12M Greenback 12" 16 ohms
Entrées	prise entrée NORMAL, prise entrée TOP BOOST, prise pour pédalier	prise entrée NORMAL, prise entrée TOP BOOST, prise pour pédalier	prise entrée NORMAL, prise entrée TOP BOOST, prise pour pédalier
Sorties	prise pour baffle externe, prise pour baffle supplémentaire	prise pour baffle externe, prise pour baffle supplémentaire	prise pour baffle externe, prise pour baffle supplémentaire
Option	pédalier VFS2A	pédalier VFS2A	pédalier VFS2A

	AC30CH	AC15CH	V212C
Dimensions (L x P x H)	705 x 266 x 284 mm	610 x 266 x 284 mm	705 x 268 x 571 mm
Poids	18,8 kg	15,3 kg	22,5 kg
Puissance de sortie	30 watts RMS sous 16 ohms	15 watts RMS sous 16 ohms	----
Haut-parleurs ----	----	----	2 Celestion G12M Greenback 12" 8 ohms
Entrées	prise entrées NORMAL(haute et basse), prise entrées TOP BOOST (haute et basse), prise de retour d'effets, prise pour pédalier	prise entrée NORMAL, prise entrée TOP BOOST, prise pour pédalier	prise entrée LOUDSPEAKER
Sorties	2 prises pour LOUD-SPEAKER, prise de départ d'effets	2 prises pour LOUD-SPEAKER	----
Option	pédalier VFS2A	pédalier VFS2A

*Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans avis préalable en vue d'une amélioration.

Ce produit a été fabriqué suivant des spécifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays où vous résidez.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.
