Type de produit	Lecteur de code barre 2D
Marque	Renkforce
Modèle	LS6302J
Dimensions (L x l x H)	165 x 65 x 90 mm
Poids	Environ 110 g (sans câble)
Alimentation	5 V/CC via USB
Consommation électrique	Max. 500 mA
Interface	USB HID
Types de codes lisibles	1D (UPC, EAN, Code 128, Code 39, etc.) et 2D (PDF417, QR Code, Data Matrix, Aztec, etc.)
Source lumineuse	LED rouge 617 nm, puissance optique 0,19 mW typique
Vitesse de numérisation	60 images/seconde
Capteur	CMOS 752 x 480 pixels
Profondeur de champ	45 à 360 mm selon densité du code
Angle de lecture	Inclinaison 360°, Horizontal ±60°, Oblique ±60°
Contraste d'impression minimum	≥ 25 %
Système d'exploitation requis	Windows 2000/XP ou ultérieur
Température de fonctionnement	0 °C à +50 °C, HR 5 % à 95 %
Température de stockage	-10 °C à +60 °C, HR 5 % à 95 %
Longueur de câble	Environ 242 cm
Fonctions principales	Lecture rapide et fiable de codes barres 1D/2D ; transmission en mode clavier USB ; paramétrage par codes barres
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec non pelucheux ; éviter produits agressifs
Sécurité	Ne pas regarder directement le faisceau LED ; utiliser uniquement en intérieur ; éviter humidité
Réparabilité	Réparations exclusivement par un spécialiste

FOIRE AUX QUESTIONS - LS6302J Renkforce

Comment connecter le scanner à mon ordinateur ?

Branchez le scanner via le câble USB fourni à un port USB libre de l'ordinateur allumé. Le scanner émet un signal sonore. L'ordinateur installe automatiquement les pilotes (le scanner fonctionne comme un clavier USB).

Comment lire un code barres ?

Placez l'unité de lecture à une distance adaptée du code barres, puis appuyez sur la gâchette. Un faisceau rouge apparaît. La lecture réussie est confirmée par un signal sonore et un voyant vert. Les données sont transmises à l'ordinateur à l'endroit où se trouve le curseur.

Que faire si le scanner ne lit pas le code ?

Vérifiez que le code barres est propre, intact et bien éclairé. Ajustez la distance ou l'angle. Assurez-vous que le curseur est positionné dans le champ de saisie. Si nécessaire, réinitialisez le scanner en lisant le code barres de réinitialisation fourni.

Quels types de codes barres sont supportés ?

Le scanner lit de nombreux codes 1D (UPC, EAN, Code 128, Code 39, etc.) et 2D (PDF417, QR Code, Data Matrix, Aztec, etc.). Consultez la liste complète dans les caractéristiques techniques.

Comment nettoyer le scanner ?

Débranchez le scanner avant tout nettoyage. Utilisez un chiffon sec et non pelucheux. N'utilisez jamais de produits agressifs, d'alcool ou de solvants chimiques.

Comment régler le scanner pour différents codes ?

Utilisez la feuille de codes barres fournie. Scannez le code barre correspondant au réglage souhaité. Vous pouvez également réinitialiser le scanner avec un code barre spécial.

Puis-je utiliser le scanner en extérieur ?

Non, le scanner est conçu pour une utilisation en intérieur uniquement. Évitez l'exposition à l'humidité, à la lumière directe du soleil, aux températures extrêmes et aux chocs.

Que signifie le signal sonore lors du branchement ?

Le signal sonore indique que le scanner est correctement alimenté et reconnu par l'ordinateur. Après installation des pilotes, il est prêt à l'emploi.

Comment réinitialiser le scanner ?

Scannez le code barres de réinitialisation (Reset) présent sur la feuille de codes barres fournie. Cela rétablit les paramètres d'usine.

Le scanner est-il compatible avec Mac ?

Le manuel indique une compatibilité avec Windows 2000/XP ou ultérieur. Il peut fonctionner sur Mac en mode clavier USB, mais aucune garantie n'est donnée. Testez-le sur votre système.

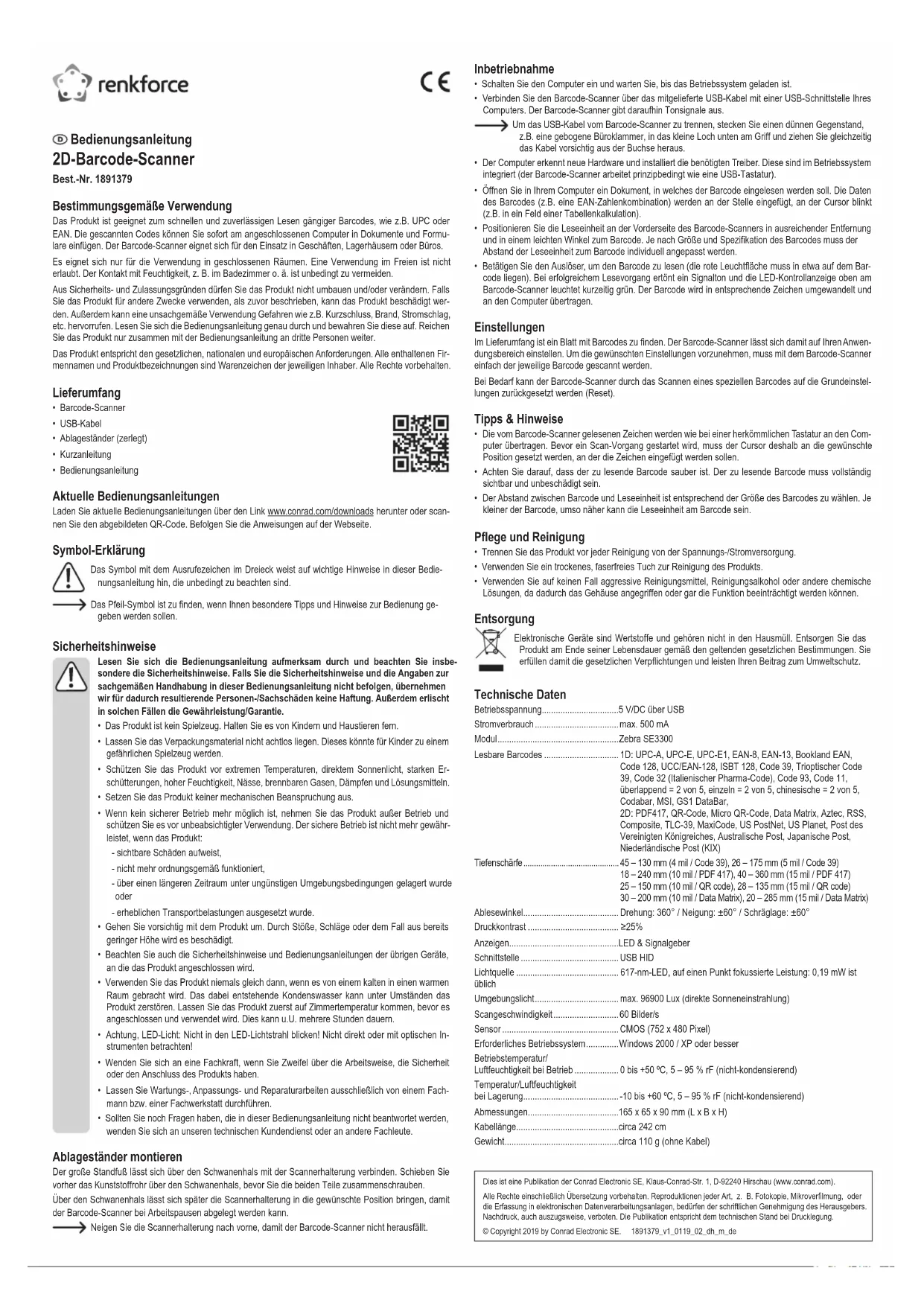

MODE D'EMPLOI LS6302J Renkforce

N° de commande 1891379

Utilisation conforme

Le produit sert à la lecture rapide et fiable de codes barres conventionnel, tels que UPC ou EAN. Vous pouvez ajouter immédiatement les codes scannés à un ordinateur raccordé, dans des documents ou formulaires. Le scanner de codes barres est adapté à l'utilisation dans des commerces, entrepôts ou bureaux. Il est adapté pour l'utilisation dans des locaux fermés. L'utilisation à l'extérieur n'est pas permise. Il convient d'éviter impérativement tout contact avec de l'humidité, p. ex. dans une salle de bains ou autres pièces analogues.

Pour des raisons de sécurité et d'homologation, vous ne devez ni modifier ni transformer ce produit. Si le produit est utilisé à d'autres fins que celles décrites ci-dessus, il risque d'être endommagé. Par ailleurs, une utilisation inappropriée peut causer des risques comme par ex. un court-circuit, un incendie, un choc électrique, etc. Lissez attentivement le mode d'emploi et conservez-le. Ne transmettez l'appareil à des tiers qu'avec le mode d'emploi.

Le produit est conforme aux exigences légales nationales et européennes. Tous les noms d'entreprise et les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Étendue de la livraison

• Scanner de codes barre 2D
• Câble USB
• Support (démonté)
• Guide d'utilisation rapide
• Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emplois actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.

Explication des symboles

Le symbole avec le point d'exclamation dans un triangle signale des consignes importantes dans ce mode d'emploi qui doivent impérativement être respectées.

Le symbole de la flèche renvoie à des astuces et conseils d'utilisation spécifiques.

Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Si vous ne respectez pas les consignes de sécurité et les instructions pour une manipulation appropriée dans ce mode d'emploi, nous déclinons toute responsabilité concernant les dommages corporels et matériels en résultant. Par ailleurs, la garantie prend fin dans de tels cas.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage sans surveillance. Il pourrait constituer un jouet dangereux pour les enfants.
• Protégez le produit contre les températures extrêmes, les rayons directs du soleil, les chocs intenses, une humidité élevée, l'eau, les gaz, vapeurs et solvants inflammables.
• Évitez d'exposer le produit à des contraintes mécaniques.

• S'il n'est plus possible d'utiliser le produit en toute sécurité, mettez le produit hors service et protégez-le contre toute utilisation intempestive. L'utilisation en toute sécurité n'est plus possible quand le produit :

• présente des dommages visibles,

• ne fonctionne plus correctement,
• a été stocké pendant une durée de temps prolongée dans des conditions ambiantes défavorables ou
• a été exposé à de fortes sollicitations pendant le transport.

- Manipulez le produit avec précaution. Les chocs, les coups ou les chutes, même d'une faible hauteur endommagent l'appareil.

- Respectez également les consignes de sécurité et les modes d'emploi des autres appareils raccordés au produit.

- N'utilisez jamais le produit lorsqu'il vient d'être transporté d'un local froid vers un local chaud. L'eau de condensation qui en résulte pourrait le cas échéant détruire le produit. Laissez d'abord le produit prendre la température ambiante, avant de le connecter et de l'utiliser. Cela peut éventuellement durer plusieurs heures.

- Attention ! Précautions à prendre avec les lampes à LED : Ne regardez pas dans le faisceau lumineux LED ! Ne le regardez pas directement ou avec des instruments optiques !

- Adressez-vous à un technicien si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement du produit.

- Faites effectuer des travaux de maintenance, d'ajustement ou de réparation exclusivement par un spécialiste et / ou un atelier technique spécialisé.

- Si vous avez encore des questions auxquelles il n'y a pas de réponse dans ce mode d'emploi, adressez-vous à notre service technique d'après-vente ou à d'autres spécialistes.

Montage du support

Le gros pied de support est à relier au support du scanner par le col de cygne. Poussez en avant le tube en plastique sur le col de cygne avant de visser ensemble les deux parties.

Vous pouvez placer ensuite le support du scanner à l'aide du col de cygne dans la position souhaitée afin de pouvoir ranger le scanner de codes barres lors des pauses.

Inclinez le support de scanner vers l'avant afin que le scanner de codes barres ne tombe pas.

Mise en service

• Allumez l'ordinateur et attendez que le système d'exploitation soit entièrement chargé.
• Reliez le scanner de codes barres à un port USB libre de votre ordinateur via le câble USB fourni. Le scanner de codes barres émet alors un signal sonore.

Pour déconnecter le câble USN du scanner de codes barres, enfilez un objet mince, par ex. un trombone de bureau dans le petit trou sous la poignée et tirez simultanément et avec précaution le câble hors de la douille.

• L'ordinateur détecte automatiquement le nouveau matériel et installe les pilotes nécessaires. Si ceux-ci sont intégrés dans le système d'exploitation (le scanner de codes barres travaille en principe comme un clavier USB).
• Ouvrez un document dans votre ordinateur dans lequel le code barres doit être lu. Les données du code barres (par ex. une combinaison de chiffres EAN) seront ajoutées là où le curseur clignote (par ex. dans une cellule de tableau de calcul).
• Positionnez l'unité de lecture sur la face antérieure du scanner de codes barres à une distance suffisante et dans un petit angle du code barres. Selon la taille et la spécification du code barres, la distance de l'unité de lecture doit être adaptée individuellement.
• Activez la gâchette pour lire le code barres (la surface lumineuse rouge doit être placée sur le code barres). Si la lecture réussit, un signal sonore est émis et l'indicateur de contrôle à LED au-dessus du scanner de codes barres s'allume brièvement en vert. Le code barres est alors transformé en signes correspondants et transmis à l'ordinateur.

Réglages

Une feuille avec des codes barres est comprise dans l'étendue de la livraison. Il est donc possible de régler le scanner de codes barres selon le domaine d'application. Pour effectuer les réglages souhaités, il est possible de scanner chaque code barres avec le scanner de codes barres.

Si besoin, le scanner de codes barres peut être réinitialisé en lisant un code barres spécial (Reset).

Conseils & recommendations

• Les signes lus par le scanner de codes barres sont transmis comme par un clavier conventionnel à l'ordinateur. Avant de démarrer le processus de scan, le curseur doit donc être dans la position souhaité, là où les signes doivent être ajoutés.
• S'assurer que le code barres à lire soit propre. Le code barres à lire doit être entièrement lisible et intact.
• La distance entre le code barres et l'unité de lecture est à déterminer en fonction de la taille du code. Plus le code barres est petit, plus l'unité de lecture doit être rapprochée.

Entretien et nettoyage

• Débranchez le produit de l'alimentation en courant/tension avant tout nettoyage.
• Utilisez un chiffon sec et non-pelucheux pour le nettoyage du produit.
• N'utiliser en aucun cas des produits de nettoyage agressifs, de l'alcool de nettoyage ou d'autres solutions chimiques, car ces produits risquent d'attaquer le boîtier ou même son bon fonctionnement.

Élimination

Les appareils électroniques sont des objets recyclables et ne doivent pas être jetés avec les ordures ménagères. Procédez à l'élimination du produit au terme de sa durée de vie conformément aux dispositions légales en vigueur. Vous respecterez ainsi les obligations prévues par la loi et vous contribuerez à la protection de l'environnement.

Données techniques

Tension de fonctionnement......5 V/CC via USB

Consommation d'énergie......max. 500 mA

Moteur......Zebra SE3300

Types de code-barres lisibles......1D : UPC-A, UPC-E, UPC-E1, EAN-8, EAN-13, Bookland EAN, Code 128, UCC/EAN-128, ISBT 128, Code 39, Trioptic Code 39, Code 32 (Italian Pharma Code), Code 93, Code 11, Interleaved 2 of 5, Discrete 2 of 5, Chinese 2 of 5, Codabar, MSI, GS1 DataBar, 2D : PDF417, QR Code, Micro QR Code, Data Matrix, Aztec, RSS, Composite, TLC-39, MaxiCode, US PostNet, US Planet, UK Postal, Australian Post, Japan Post, Dutch Post (KIX)

Profondeur de champ......45 à 130 mm (4 mil\Code 39), 26 à 175 mm (5 mil/Code 39)18 à 240 mm (10 mil/PDF 417), 40 à 360 mm (15 mil/PDF 417)25 à 150 mm (10 mil/QR code), 28 à 135 mm (15 mil/QR code)30 à 200 mm (10 mil/Data Matrix), 20 à 285 mm (15 mil/Data Matrix)

Angle de lecture......Inclinaison, 360°/Horizontal ± 60°/Oblique ± 60°

Contraste d'impression...... ≥ 25 %

Voyants......LED et récepteur de radiomessagerie

Interface......USB HID

Source lumineuse......LED 617 nm, puissance optique à points : 0,19 mW typique

Lumière ambiante......max. 96 900 lux. (lumière directe du soleil)

Vitesse de numérisation......60 images/s

Capteur......CMOS (752 x 480 pixels)

Système d'exploitation requis......Windows 2000/XP ou version ultérieure

Température de fonctionnement/humidité relative......0 °C à +50 °C, 5 % à 95 % HR (sans condensation)

Température de stockage/humidité relative......-10 °C à +60 °C, 5 % à 95 % HR (sans condensation)

Dimensions......165 x 65 x 90 mm (L x l x H)

Longueur de câble......env. 242 cm

Poids......env. 110 g (sans câble)

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
