Caractéristiques techniques	UVC 11, capacité de filtration de 11 W, adapté pour des bassins jusqu'à 20 m³
Dimensions	Longueur : 38 cm, Largeur : 12 cm, Hauteur : 12 cm
Type de connexion	Connexion par tuyau de 1" (25 mm) ou 1 1/4" (32 mm)
Utilisation	Idéal pour clarifier l'eau des bassins, éliminer les algues et les bactéries
Maintenance	Remplacement de la lampe UVC recommandé tous les 12 mois
Sécurité	Éviter tout contact avec l'eau pendant le fonctionnement, débrancher avant toute intervention
Informations générales	Garantie de 2 ans, conception robuste pour une utilisation extérieure

FOIRE AUX QUESTIONS - PondoTronic UVC 11 Pontec

Comment installer le Pontec PondoTronic UVC 11 ?

Pour installer le Pontec PondoTronic UVC 11, suivez ces étapes : 1. Choisissez un emplacement à proximité de votre bassin. 2. Branchez le filtre à l'alimentation électrique. 3. Connectez les tuyaux d'entrée et de sortie selon le schéma fourni dans le manuel. 4. Mettez le filtre en marche et vérifiez qu'il fonctionne correctement.

Quelle est la capacité de traitement du Pontec PondoTronic UVC 11 ?

Le Pontec PondoTronic UVC 11 est conçu pour des bassins jusqu'à 11 m³ de volume d'eau. Assurez-vous que votre bassin ne dépasse pas cette capacité pour un fonctionnement optimal.

À quelle fréquence dois-je nettoyer le filtre ?

Il est recommandé de nettoyer le filtre toutes les 4 à 6 semaines, ou plus souvent si l'eau de votre bassin est particulièrement sale. Cela garantit une filtration efficace et prolongera la durée de vie de votre appareil.

Pourquoi mon filtre ne s'allume-t-il pas ?

Si votre filtre ne s'allume pas, vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté et que les câbles ne sont pas endommagés.

Comment remplacer la lampe UVC ?

Pour remplacer la lampe UVC, éteignez d'abord l'appareil et débranchez-le. Retirez le couvercle de l'unité, déconnectez la vieille lampe en suivant les instructions du manuel, puis installez la nouvelle lampe en vous assurant qu'elle est correctement fixée.

Le filtre émet une odeur étrange, que faire ?

Une odeur étrange peut indiquer une accumulation de débris ou de bactéries. Nettoyez le filtre et vérifiez que l'eau circule correctement. Si le problème persiste, vérifiez l'état de la lampe UVC et remplacez-la si nécessaire.

Puis-je utiliser le Pontec PondoTronic UVC 11 avec de l'eau salée ?

Non, le Pontec PondoTronic UVC 11 n'est pas conçu pour être utilisé avec de l'eau salée. Il est recommandé de l'utiliser uniquement avec de l'eau douce pour éviter d'endommager l'appareil.

Comment vérifier si la lampe UVC fonctionne ?

Pour vérifier si la lampe UVC fonctionne, regardez à travers le boîtier transparent si la lumière est visible. Si la lumière ne s'allume pas, il est probable que la lampe soit grillée et doive être remplacée.

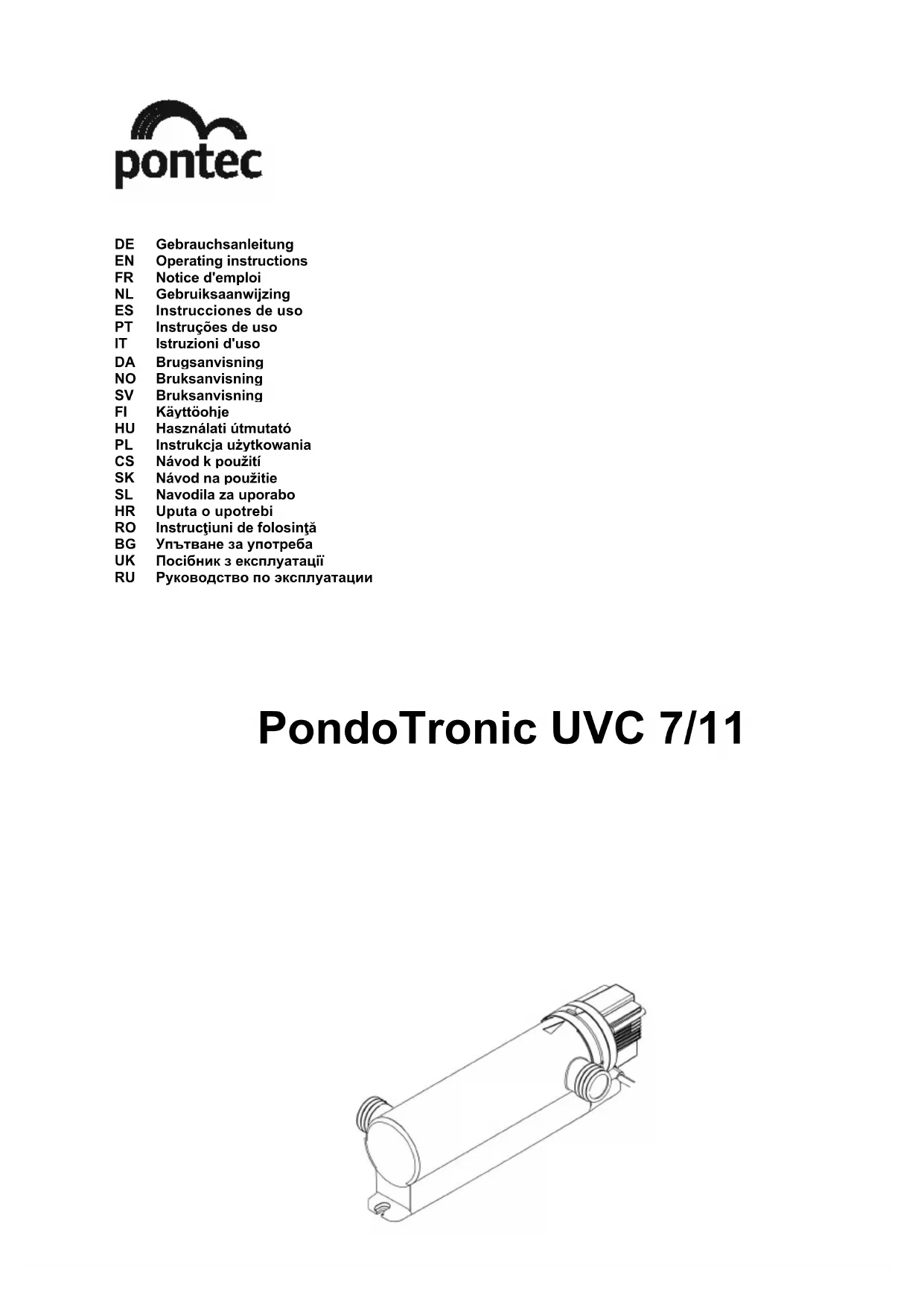

MODE D'EMPLOI PondoTronic UVC 11 Pontec

Traduction de la notice d'emploi d'origine. La notice d'emploi fait partie de l'appareil et doit par conséquent lui être toujours jointe lorsqu'il est transféré.

! AVERTISSEMENT

Débrancher tous les appareils électriques immergés avant de pénétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.
Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

Consignes de sécurité

Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l'installation électrique.
• En raison de sa formation professionnelle, de ses connaissances et de son expérience, l'électricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installations électriques en extérieur. Il est capable d'identifier d'éventuels dangers et respecte les normes, règlements et dispositions régionaux et nationaux en vigueur.
• En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.
• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation correspondent.
• Raccorder l'appareil uniquement à une prise installée de manière réglementaire. Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d'une protection différentielle avec un courant assigné de 30 mA maximum.
• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).
• Protégez les fiches et les douilles ouvertes contre l'humidité.

Exploitation sécurisée

• Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.
• Un câble de raccordement endommagé ne peut pas être remplacé. Mettre l'appareil au rebut.
• Ne pas soulever ni tirer l'appareil par le câble électrique.
• Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.
• Ne jamais procéder à des modifications techniques sur l'appareil.
• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.
• N'utiliser que des pièces de rechange et des accessoires d'origine.

Description du produit

Fourniture

☐ A
1	Boîtier
2	Tête d'appareil avec lampe UVC
3	Embout à olive étagé de 19 à 38 mm de ∅ avec joint torique
4	Notice d'emploi

Description des fonctions

Le rayonnement particulier de l'appareil d'épuration UVC élimine les algues et autres matières en suspension donnant une coloration trouble verte à l'eau. De plus ce rayonnement détruit les bactéries et les germes. L'appareil de clarification UVC s'intègre dans le circuit d'eau, de manière idéale en amont d'un filtre.

Utilisation conforme à la finalité

Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Pour le nettoyage de bassins de jardin.
• Pour une exploitation avec de l'eau propre.
• Utilisez l'appareil en respectant les données techniques. (→ Caractéristiques techniques)

Les restrictions suivantes sont valables pour l'appareil :

• Ce produit ne convient pas à l'éclairage général mais est uniquement destiné à l'usage décrit.
• Le préclarificateur à UVC intégré dans l'appareil sert à détruire les algues et les bactéries se trouvant dans l'eau du bassin/de l'étang. La lampe UVC ne doit jamais être utilisée à d'autres fins ou en dehors du boîtier.
• Ne pas utiliser à des fins commerciales ou industrielles.
• Ne jamais utiliser dans d'autres liquides que de l'eau.
• Ne pas utiliser pour la stérilisation d'eau potable ou d'autres liquides.
• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflammables ou explosifs.

Mise en place et raccordement

Condition préalable :

- La tête de l'appareil est enlevée. (→ Démontage de la tête d'appareil)

Mise en place de l'appareil

Voici comment procéder :

□ B, C

• Placer l'appareil à au moins 2 m du bord de l'étang.
• Ne monter l'appareil que dans les posions autorisées pour un fonctionnement sans incident de celui-ci.
• Prévoir une place suffisante pour les opérations d'entretien.
• Remontez la tête d'appareil après avoir vissé à fond le boîtier sur le support. (→ Montage de la tête d'appareil)

Effectuer les raccordements

Voici comment procéder :

□D

1. Si nécessaire raccourcir le manchon au diamètre de la conduite souple utilisée.
2. On réduit de cette manière les pertes de charge.
3. Glisser le collier de serrage sur le tuyau, enfiler le tuyau sur le raccord de tuyau et le fixer avec le collier de serrage.
4. Pour un manchon de conduite souple avec écrou borgne séparé : engager d'abord l'écrou borgne sur la conduite souple.
5. Raccorder sur le boîtier le manchon de conduite souple avec la pièce d'étanchéité.
6. Raccorder à l'entrée et à la sortie.
7. Serrer à la main le manchon de conduite souple.

- FR -

Mise en service

Condition préalable :

• Mettre tout d'abord la pompe en circuit, puis l'appareil de clarification à UVC.
• Vérifier l'étanchéité de tous les raccordements.

Mise sous tension / hors tension

• Mettre en circuit : brancher la fiche secteur dans la prise de courant.
• L'appareil se met immédiatement en marche.
• Mettre hors circuit : retirer la fiche secteur de la prise de courant.

Vérification fonctionnelle

□E

- Le témoin lumineux s'allume lorsque la lampe UVC est sous tension.

Nettoyage et entretien

REMARQUE

N'utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peuvent endommager le boîtier, altérer le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement.

▶ Nettoyez uniquement l'extérieur du boîtier à l'eau claire et en utilisant une brosse souple.

- Produits de nettoyage recommandés en cas d'entartrages tenaces : - Détergents ménagers exempts de vinaigre et de chlore.

Démontage de la tête d'appareil

PRUDENCE

Le rayonnement ultraviolet de la lampe UVC risque de brûler les yeux et la peau.

▶ Ne jamais utiliser la lampe UVC en dehors du boîtier ou dans un boîtier défectueux.
▶ Avant d'entamer les travaux de maintenance ou de remplacer la lampe UVC, débrancher l'appareil du réseau électrique.

PRUDENCE

Le verre de quartz et la lampe UVC sont cassables et risquent de causer des blessures par coupure.

• Agir avec précaution lors des travaux sur le préclarificateur à UVC afin d'éviter toute blessure par coupure.
• Éviter de faire des secousses, des impacts ou des mouvements violents pour ne pas briser le verre.

Voici comment procéder :

□F

1. Tourner la tête de l'appareil dans le sens anti-horaire jusqu'à la butée et la retirer prudemment avec le joint torique hors du boîtier.
2. Nettoyer l'intérieur et l'extérieur du boîtier.

Pour des raisons de sécurité, la lampe UVC ne peut être mise sous tension que si le préclarificateur à UVC est correctement monté dans l'appareil.

Montage de la tête d'appareil

Voici comment procéder :

□ G

1. Vérifier que le joint torique est bien en place sur la tête de l'appareil.
2. Nettoyer le joint torique et le remplacer en cas de dommage.
3. Engager dans le boîtier avec précaution la tête de l'appareil (exercer une légère pression) jusqu'à la butée.
4. Tourner un peu la tête de l'appareil de manière à ce que les ergots et les rainures du verrouillage à baïonnette s'engagent les uns dans les autres.
5. Tourner la tête de l'appareil dans le sens horaire jusqu'à la butée.
6. Les deux flèches se trouvant sur le boîtier et sur la tête de l'appareil doivent coïncider.

Nettoyer le verre à quartz / remplacer la lampe UVC

Remplacer la lampe UVC au plus tard après 8 000 heures de service Un rendement optimum du filtre est alors assuré.

PRUDENCE

Le verre de quartz et la lampe UVC sont cassables et risquent de causer des blessures par coupure.

• Agir avec précaution lors des travaux sur le préclarificateur à UVC afin d'éviter toute blessure par coupure.
  ▶ Éviter de faire des secousses, des impacts ou des mouvements violents pour ne pas briser le verre.

Condition préalable :

• La tête de l'appareil est enlevée. (→ Démontage de la tête d'appareil)
• N'employer que des lampes UVC dont la désignation et la puissance correspondent aux indications fournies sur la plaque signalétique. (→ Caractéristiques techniques)

Voici comment procéder :

H

1. Desserrer la vis Parker jusqu'à ce que la pointe de la vis soit abaissée dans le logement de la vis de serrage.
2. Dévisser la vis de serrage dans le sens horaire inverse.
3. Retirer le verre à quartz avec le joint torique vers l'avant en exerçant un léger mouvement de rotation
4. Retirer et remplacer la lampe UVC.
5. Insérer le verre à quartz avec le joint torique jusqu'en butée dans la tête de l'appareil.

- Nettoyer le joint torique et le remplacer en cas de dommage.

- Le joint torique doit se situer dans l'espacement compris entre la tête d'appareil et le verre à quartz.

1. Tourner la vis de serrage dans le sens horaire jusqu'à butée.
2. Serrer la vis Parker.
3. Essuyer le tube en verre à quartz avec un chiffon humide
4. Monter la tête de l'appareil après l'achèvement des travaux. (→ Montage de la tête d'appareil)

Stockage / entreposage pour l'hiver

En dehors de la plage de température ambiante autorisée, vous devez désinstaller l'appareil. (→ Caractéristiques techniques)

- Stocker la pompe au sec et à l'abri du gel.

Dépannage

Dérangement	Cause	Solution
Le rendement de l'appareil n'est pas satisfaisant	L'eau est extrêmement sale	Enlever les alques et les feuilles du bassin
		Changer l'eau
	Le verre à quartz est encrassé	Nettoyer le verre de quartz
	La lampe UVC n'éclaire plus	Remplacer la lampe après 8000 heures de service
	Débit trop élevé	Réduire le débit du pompage
La lampe UVC n'éclaire pas	La prise de secteur n'est pas branchée	Brancher la prise de secteur
	La lampe UVC est défectueuse	Remplacer la lampe UVC
	Raccordement défectueux	Vérifier le raccordement électrique

Caractéristiques techniques

Description			PondoTronic UVC 7	PondoTronic UVC 11
Tension assignée du réseau		V CA	230	230
Fréquence du réseau		Hz	50	50
Puissance absorbée		W	11	14
Longueur du câble d'alimentation		m	3	3
Indice de protection			IP24	IP24
Plage de température d'eau admissible		°C	+4 à +35	+4 à +35
Lampe UVC	Type		7 W TC-S (UV-C)	11 W TC-S (UV-C)
Débit	maximal	l/h	1700	1700
Pression de service	maximale	bar	0,5	0,5
Dimensions	Longueur	mm	330	330
	Largeur	mm	120	120
	Hauteur	mm	100	100
Poids		kg	1,4	1,4

Symboles sur l'appareil

IP 24		Protection contre le contact avec des pièces dangereuses, protection contre les éclaboussures
		Rayonnement UVC dangereux
		Protéger contre les rayons directs du soleil
		La lampe est prévue pour une fixation directe sur des surfaces de fixation normalement inflammables
		A désinstaller en cas de gel
		A ne pas évacuer dans les ordures ménagères
		Lire et respecter la notice d'utilisation

Pièces d'usure

- lampe UVC, verre quartz et joint torique pour le verre quartz

Recyclage

REMARQUE

Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des ordures ménagères.

▶ Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet.
▶ Mettre l'appareil hors d'usage en sectionnant les câbles.
▶ Mettre la lampe UVC au rebut via le système de reprise prévu à cet effet.

Conditions de garantie

PfG assure une garantie de 2 ans à partir de la date de vente pour tout défaut de matériel ou de fabrication. Les pièces d'usure, comme p.ex. les ampoules, etc., ne tombent pas sous le coup de la garantie. La garantie est valable uniquement sur présentation du bon d'achat. Le recours en garantie s'annule lors d'une manipulation non conforme à la finalité, lors de dommage électrique ou mécanique entraîné par une utilisation abusive ainsi que lors de réparation incorrecte effectuée par un atelier de réparation non autorisé. Les réparations ne doivent être effectuées que par PfG ou par des ateliers de réparation habilités par PfG. Lors de la déclaration de recours en garantie, prière de faire parvenir à PfG la pièce ou l'appareil défectueux avec une description du défaut ainsi que le bon d'achat franco domicile. PfG se réserve le droit de facturer des coûts de main d'œuvre. PfG décline toute responsabilité pour des dommages survenus pendant le transport. Ces derniers devront être immédiatement déclarés auprès du transporteur. Toutes réclamations ultérieures, de quelque nature que ce soit, en particulier les dommages consécutifs, sont exclues. Cette garantie n'a aucun effet sur les réclamations du consommateur final vis-à-vis du négociant.
