Type de produit	Fer à souder
Marque	Ersa
Modèle	80 S
Catégorie	Machine de soudure
Puissance	80 W
Tension d'alimentation	230 V (selon secteur, voir plaque signalétique)
Classe de protection	III (basse tension)
Type de panne	Chauffage extérieur ou intérieur selon modèle
Température de fonctionnement	Environ 350-450°C (selon panne)
Poids approximatif	150 g
Dimensions approximatives	200 mm de long
Fonctions principales	Soudage électronique, changement rapide de pannes
Entretien et nettoyage	Refroidir à l'air après usage ; remplacer les pannes usées
Sécurité	Utiliser un repose-fer adapté ; ne pas chauffer sans panne ; débrancher avant changement
Pièces détachées	Pannes et résistances de rechange originales Ersa
Réparabilité	Changement de résistance uniquement par personnel qualifié
Garantie	Les pièces d'usure (corps de chauffe, pointes) ne sont pas couvertes

FOIRE AUX QUESTIONS - 80 S Ersa

Comment préparer le fer à souder avant la première utilisation ?

Avant la mise en service, lisez entièrement le mode d'emploi et vérifiez que la tension indiquée sur la plaque correspond à celle du secteur. Contrôlez l'ajustement de la panne : pour les pannes à chauffage extérieur, serrez la vis de blocage ; pour les pannes à chauffage intérieur, assurez-vous qu'aucun air ne reste prisonnier entre la panne et la résistance.

Puis-je changer la panne quand le fer est chaud ?

Non. La panne doit être retirée uniquement lorsque le fer est débranché et refroidi. Ne forcez jamais le retrait à chaud.

Que faire si le fer ne chauffe pas ?

Vérifiez d'abord la connexion secteur. Si le fer reste froid, la résistance est peut-être défectueuse. Son remplacement doit être effectué par du personnel qualifié utilisant exclusivement des pièces de rechange originales Ersa.

Comment nettoyer la panne ?

Utilisez une éponge humide ou un nettoyant spécifique pour pannes. Ne plongez jamais le fer chaud dans l'eau pour le refroidir, laissez-le refroidir à l'air libre.

Est-il possible de souder sans panne ?

Non, ne chauffez jamais le fer à souder sans panne. Cela endommagerait l'élément chauffant et pourrait créer un risque de sécurité.

Quel repose-fer utiliser ?

Utilisez un repose-fer adapté, de préférence avec un support métallique stable. Ne posez jamais le fer chaud sur une surface inflammable.

Que faire si la panne se décolle ?

Pour les pannes à chauffage intérieur, vérifiez que le clip ressort est bien poussé contre la poignée. Si la panne bouge encore, remplacez-la par une neuve.

Le modèle 80 S est-il adapté pour les composants sensibles ?

Oui, avec une puissance de 80 W, il convient à la plupart des soudures électroniques. Utilisez une panne fine pour les composants délicats et réglez la température si votre modèle le permet (non mentionné ici).

Comment savoir si la résistance est défectueuse ?

Si le fer ne chauffe plus alors que la panne est correctement installée et l'alimentation OK, la résistance est probablement hors d'usage. Faites-la remplacer par un professionnel.

Puis-je utiliser ce fer pour le débrasage ?

Oui, avec une panne adaptée (ex. panne à pompe ou mèche). Toutefois, la notice mentionne les pointes de débrasage comme pièces d'usure non garanties.

MODE D'EMPLOI 80 S Ersa

Lötkolben / Soldering irons Fers à souder / Saldatori Soldadores / Ferros de soldar Soldeerbouten / Havya Lutownica / Паяльник

30 S / 50 S / 80 S / 150 S MULTI-TIP ^1)

CE

DE Betriebsanleitung
EN Operating instructions
FR Mode d'emploi
IT Istruzioni per l'uso
ES Instrucciones de servicio
PT Instruções de operação
NL Handleiding
TR Kullanma kılavuzu
PL Instrukcja obsługi
RU Руководство по эксплуатации

kurtz ersa

DE

Avant la mise en service il est nécessaire d'observer les aspects suivants:

1. Lire le mode d'emploi et les instructions de sécurité complètement.
2. La tension indiquée sur la plaque signalétique doit correspondre à celle du secteur.
   Appareil basse tension avec protection de classe III.
3. Avant de chauffer il est recommandé de contrôler l'ajustement de la panne.

a) Pannes à chauffage extérieur: la vis de blocage doit être serrée (v. fig. 1a).

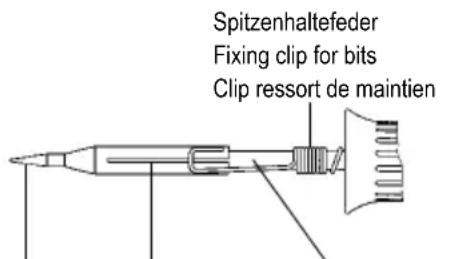

b) Pannes à chauffage intérieur:

La panne doit être bien ajustée sur la résistance du fer à souder. Il ne doit pas rester d'air prisonnier entre panne et résistance.

La panne peut facilement être retirée ou mise en place. Lever légèrement le clip ressort pour enficher librement la panne. Bien veiller à ce que le clip soit bien poussé contre la poignée (v. fig. 1b).

b Bits heated from inside Pannes à chauffage intérieur

Spitzenhaltefeder Fixing clip for bits Clip ressort de maintien

Lötspitze Klemmschlitz Soldering tip Clamp slit Panne Fente

Heizkörper Heating element Résistance

Mise en service et soudage

1. Relier le fer au secteur adéquat. Attention!
   La panne doit être enlevée sur fer à souder débranché sans force. La panne est introduite jusqu'à l'arrêt.

2. Ne pas chauffer le fer à souder sans panne.

3. Après le travail de soudure le fer à souder doit refroidir à l'air (ne pas le plonger avec l'eau).

4. Déposer le fer à souder seulement dans un repose-fer convenable (v. fig. 2).

Changement de résistance

Les résistances et pannes peuvent être changées que par du personnel compétent. Utilisez exclusivement les pièces de rechange originales!

② A 18
Ersa MULTI-TIP

② Nur / only for / seulement pour Ersa30 S:

Déposer seulement après avoir placé le disque support hexagonal!

Ersa 30 S

Achtung:

Vous ne devez en aucun cas intervenir sur le fer à souder ou y apporter des modifications. Les réparations doivent être effectuées par Ersa ou des électriciennes qualifiés et autorisés. Les appareils contiennent des pièces conductrices du courant ou sous tension. Danger de mort en cas d'intervention inadéquate.

Les fers à souder Ersa sont fabriqués et contrôlés d'après les prescriptions de sécurité VDE 0700. Le corps de chauffe, ainsi que les pointes de brasage et de débrasage sont des pièces d'usure qui ne sont pas couvertes par la garantie.
