Independent 75 - Machine de soudure Ersa - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine de soudure à air chaud, puissance de 750 W, température réglable de 100 à 450 °C, débit d'air ajustable.
Utilisation	Idéale pour le soudage de composants électroniques, le retrait de composants SMD, et le brasage de circuits imprimés.
Maintenance et réparation	Nettoyage régulier des filtres à air, vérification des buses et des éléments chauffants, remplacement des pièces usées selon les recommandations du fabricant.
Sécurité	Utiliser des gants de protection, éviter le contact direct avec les surfaces chaudes, et travailler dans un espace bien ventilé.
Informations générales	Poids léger pour une manipulation facile, conception ergonomique, garantie de 2 ans, accessoires inclus : buses interchangeables et support de station.

FOIRE AUX QUESTIONS - Independent 75 Ersa

Que faire si la machine ne s'allume pas ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment régler la température de la machine ?

Utilisez le bouton de réglage de température situé sur le panneau de contrôle pour ajuster la température selon vos besoins de soudure.

Pourquoi le fil de soudure ne s'alimente-t-il pas ?

Vérifiez que le fil de soudure est correctement chargé dans le dévidoir et qu'il n'est pas bloqué. Assurez-vous également que le moteur d'alimentation fonctionne correctement.

Comment nettoyer la buse de la machine ?

Laissez la machine refroidir, puis retirez la buse avec une clé. Nettoyez-la avec un chiffon doux ou un nettoyant spécifique pour soudures avant de la remonter.

Que faire si le soudage ne semble pas solide ?

Vérifiez les réglages de température et de vitesse de soudage. Assurez-vous également que les surfaces à souder sont propres et correctement préparées.

Comment changer la bobine de fil de soudure ?

Retirez la bobine vide en dévissant les fixations, puis placez la nouvelle bobine en vous assurant qu'elle est bien en place avant de réenfiler le fil.

La machine fait un bruit étrange, que dois-je faire ?

Éteignez immédiatement la machine et vérifiez si des pièces sont desserrées ou endommagées. Si le problème persiste, contactez le service après-vente.

Comment savoir si le gaz de protection est suffisant ?

Vérifiez le manomètre du réducteur de gaz pour vous assurer que la pression est dans la plage recommandée. Remplacez la bouteille de gaz si nécessaire.

Pourquoi y a-t-il des projections de métal pendant le soudage ?

Cela peut être dû à une température trop élevée ou à un fil de soudure de mauvaise qualité. Ajustez les réglages et essayez d'utiliser un fil de meilleure qualité.

Où puis-je trouver le manuel d'utilisation de l'Ersa Independent 75 ?

Le manuel d'utilisation est disponible sur le site web du fabricant dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI Independent 75 Ersa

Avant la mise en service il est nécessaire d'observer les aspects suivants:

Veuillez lire entièrement ce mode l'emploi et l'instructions de sécurité!

- Pour des motifs de sécurité, le soudeur à ga rempli par le fabricant

- Le fer à souder à gaz INDEPENDENT 75 de Ersa renferme du gaz combustible sous pression. Pour cette raison 75 manipuler le fer à souder à gaz avec précaution.

- Ne pas exposer le fer à souder à gaz à une température supérieure à 50° C (ce qui correspond à 120° F)

- Ne jamais diriger la panne du fer à souder au gaz vers le visage et le corps.

- If ne pas utiliser à proximité de matériaux combustibles. - S'assurer que l'outil est totalement éteint avant de le laisser hors de surveillance. Lorsque la flamme ne s'éteint pas dans les 30 secondes qui suivent l'allumage, il est indispensable de remplacer la panne.

- Après avoir effectué le remplissage et avoir emmanché le capuchon d'obturation, veillez à ce que le fer à souder à gaz soit coupé et que la panne soit refroidie.

- Pour des raisons de sécurité, n'entreprendre aucun modification du fer (ne pas l'ouvrir de force, ne pas percer de trou, ne pas le brûler). Lorsque des réparations s'avèrent nécessaires, elles seront effectuées en usine.

- Tenir le fer à souder à gaz hors de la portée des enfants.

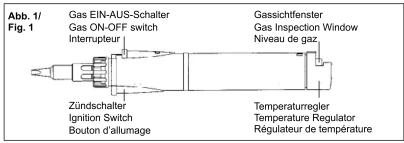

Abb. 1/ Fig. 1 Gas EIN-AUS-Schalter Gas ON-OFF switch Interrupteur Zündschalter Ignition Switch Bouton d'allumage Gassichtfenster Gas Inspection Window Niveau de gaz Températurregler Temperature Regulator Régulateur de température

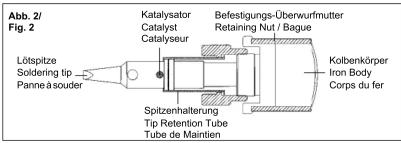

Abb. 2/ Fig. 2 Lötspitze Soldering tip Panne à souder Katalysator Catalyst Catalyseur Befestigungs-Überwurmutter Retaining Nut / Bague Spitzenhaltierung Tip Retention Tube Tube de Maintien Kolbenkörper Iron Body Corps du fer

Abb. 3 / fig. 3

OG072CN OG072KN OG072AN OG072VN OG072BE OG072MN OG072FE OG072RE

Verwendbares Gas

Cet fer à souder à gaz Ersa INDEPENDENT 75 utilise du gaz butane identique à celui destiné au briquet. N'utiliser que du gaz filtré de qualité, comme Ronson, Braun, ou Colibri. Le niveau de gaz doit être visible dans le récipient pour assurer un remplissage suffisant.

Allumage (fig. 1)

L'INDEPENDENT 75 s'allume grâce à un système piezo électrique. La commande d'ouverture du gaz est le bouton marqué "GAS". La commande d'allumage piezo électrique est le bouton marqué d'un éclair. Attention: Après usage la panne et la bague de retenue peuvent être chaudes. Attendre quelques instants qu'elles refroidissent avant de les manipuler.

Soudage, air chaud et panne couteau

Fixer le panne adéquate à l'aide de la bague de retenue sur l'extrémité du Ersa INDEPENDENT 75. Tourner le régulateur de température sur la position maximum (HI). Ouvrir le débit du gaz en poussant l'interrupteur dans le sens de triangle. Actionner l'interrupteur piezo vers le bas jusqu'au déclic et laissez-le revenir librement dans sa position initiale. Le rougeoiement, aisément visible à travers l'orifice d'échappement des gaz de la panne confirme le bon fonctionnement du catalyseur.

Brennerfunktion

Régler le débit de gaz sur moyen ou faible. Allumer suivant la procédure décrite plus haut. La flamme peut d'éteindre d'elle-même si le débit de gaz est trop important. Attention, la flamme n'est pas toujours visible dans certaines conditions d'éclairage.

Temperatureinstellung

Réglage de température

Il est possible, en tournant la soupape de régulateur de température, de régler en continu la température de la panne. A titre d'information, le carter porte les repères d'identification +/-. Le réglage idéal doit être déterminé en faisant des essais sur une pièce à usiner (objet), étant donné que la conn: composants peuvent présenter une constitution très différente et, de ce fait, imposer des exigences très variées. Il n'est pas nécessaire d'utiliser la température maximum pour réaliser des bonnes soudures.

Remplissage de gaz (fig. 4)

Le interrupteur doit être coupé avant tout remplissage. Pour effectuer le remplissage, tenir l'INDEPENDENT 75 de manière à ce que la panne soit dirigée vers le bas, puis presser la buse de la cartouche à gaz dans la soupape de remplissage du fer à souder à gaz. Tenir le fer à souder et le recharger de gaz en position verticale. Lé réservoir est plein lorsque le gaz reflue par la valve. Le système particulier d'aérateur maximum de la valve permet le remplissage très rapide.

Remplacement des pannes (fig. 3)

Les différentes pannes ou buses peuvent être facilement installées ou retirées. Dévisser la bague de retenue, et retirez-là de l'ensemble d'allumage. Retirer la panne, placer la nouvelle panne ou buse et replacer la bague de retenue en effectuant l'opération inverse (voir fig. 3). Attention: Les ouvertures d'échappement émettent du gaz de plus de 580°C. Ne pas laisser l'apparat hors de surveillance. S'assurer que les ouvertures faisant face vers le haut et laisser les corps du fer sur le couvercle. Voir fig. 5.

Température de chauffe

Panne à souder: 580°C (1,075°F) maximum Buse torche: 1,300°C (2,372°F) maximum Buse à gaz chaud: 625°C (1,150°F) maximum Couteau incandescent: 580°C (1,075°F) maximum

G070KN Fer à souder à gaz INDEPENDENT 75 avec panne à souder G072KN G072CN Panne à souder (1,0 mm tournevis) G072KN Panne à souder (2,4 mm tournevis) G072AN Panne à souder (3,2 mm tournevis) G072VN Panne à souder (4,8 mm tournevis) G072BE Buse torche G072MN Couteau incandescent G072HE Buse à gaz chaud G072RE Mise rapportée réfléchissant A20 Repose-fer 006 Eponge en viscose G156 Porte-éponge pour éponge en viscose KF006 Etui en mat. synthétique
