Caractéristiques	Détails
Type de produit	Système home cinéma
Puissance totale	1000 W
Nombre de canaux	5.1 canaux
Formats audio pris en charge	DTS, Dolby Digital
Connectivité	HDMI, USB, Bluetooth
Dimensions (L x H x P)	430 x 55 x 300 mm
Poids	3.5 kg
Utilisation	Idéal pour les films, la musique et les jeux vidéo
Maintenance	Nettoyage régulier des haut-parleurs et des connexions
Sécurité	Ne pas exposer à l'humidité, utiliser des câbles certifiés
Informations générales	Compatible avec la plupart des téléviseurs et lecteurs multimédias

FOIRE AUX QUESTIONS - HT-D555WK SAMSUNG

Pourquoi mon système home cinéma SAMSUNG HT-D555WK ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au système. Assurez-vous également que la prise fonctionne en testant un autre appareil.

Comment connecter mon téléviseur au SAMSUNG HT-D555WK ?

Utilisez un câble HDMI pour connecter le port HDMI OUT du système home cinéma au port HDMI IN de votre téléviseur. Sélectionnez ensuite la source HDMI correspondante sur votre téléviseur.

Le son de mon système SAMSUNG HT-D555WK est très faible, que faire ?

Assurez-vous que le volume du système est réglé à un niveau approprié. Vérifiez également les réglages de son de votre téléviseur et assurez-vous que le mode de son surround est activé.

Comment configurer le Bluetooth sur le SAMSUNG HT-D555WK ?

Appuyez sur le bouton 'Source' de la télécommande et sélectionnez 'Bluetooth'. Ensuite, activez le Bluetooth sur votre appareil mobile et recherchez le SAMSUNG HT-D555WK dans la liste des appareils disponibles.

Pourquoi mon système ne lit pas les DVD ?

Assurez-vous que le DVD est propre et en bon état. Vérifiez également que le format du DVD est compatible avec le lecteur. Les formats non supportés ne pourront pas être lus.

Comment réinitialiser mon SAMSUNG HT-D555WK aux paramètres d'usine ?

Accédez au menu 'Configuration' depuis le menu principal, puis sélectionnez 'Réinitialiser'. Suivez les instructions à l'écran pour terminer la réinitialisation.

Le système ne détecte pas ma clé USB, que faire ?

Assurez-vous que la clé USB est correctement insérée et qu'elle est formatée en FAT32 ou NTFS. Vérifiez également que les fichiers sont dans un format pris en charge par le système.

Comment mettre à jour le firmware de mon SAMSUNG HT-D555WK ?

Visitez le site Web de Samsung pour télécharger la dernière mise à jour du firmware sur une clé USB. Insérez la clé dans le port USB du système et suivez les instructions à l'écran pour effectuer la mise à jour.

Les haut-parleurs ne fonctionnent pas correctement, que faire ?

Vérifiez que les câbles des haut-parleurs sont correctement connectés et que chaque haut-parleur est configuré dans les paramètres audio. Testez également chaque haut-parleur individuellement pour identifier un éventuel défaut.

Comment changer la langue de l'interface du SAMSUNG HT-D555WK ?

Accédez au menu 'Configuration', sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste des options disponibles.

Pourquoi l'image est-elle déformée ou n'apparaît-elle pas ?

Vérifiez les connexions HDMI et assurez-vous qu'elles sont bien branchées. Essayez également de régler les paramètres vidéo de votre téléviseur et de votre système home cinéma.

MODE D'EMPLOI HT-D555WK SAMSUNG

CLASS 1 LASER PRODUCTKLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITEKLASS 1 LASER APPARATPRODUCTO LÁSER CLASE 1PRODUIT LASER DE CLASSE 1Le lecteur de disque compact est homologué comme produit LASER DE CLASSE 1.L'utilisation des commandes, les réglages ou l'exécution de procédures autres que celles spécifi ées ci-dessus peuvent conduire à une exposition à des radiations dangereuses. ATTENTION DES RAYONS LASER INVISIBLES SONT PRÉSENTS LORSQUE L'APPAREIL EST OUVERT OU QUE LES DISPOSITIFS DE VERROUILLAGE SONT CIRCONVENUS. ÉVITEZ L'EXPOSITION AUX RAYONS.

HT-D550-ZF-FR-1228.indd 2HT-D550-ZF-FR-1228.indd 2 2011-12-29 11:20:462011-12-29 11:20:46Français 3 Précautions Assurez-vous que l'alimentation en c.a. de votre habitation est conforme à la plaque d'identifi cation située au dos de votre appareil. Posez votre appareil à plat sur un meuble stable en veillant à laisser un espace de 7,5 à 10 cm autour de l'appareil afi n d’assurer sa ventilation correcte. Ne le posez pas sur des amplifi cateurs ou autre appareil qui risque de chauffer. Veillez à ne pas obstruer les orifi ces de ventilation. Ne posez rien sur l’appareil. Avant de déplacer l’appareil, assurez-vous que le compartiment du disque est vide. Pour couper complètement l'alimentation de l’appareil, en particulier lorsque vous prévoyez de ne pas l'utiliser pendant une période prolongée, retirez la fi che de la prise murale. En cas d’orage, retirez la fi che c.a. de la prise murale. Les pointes de tension dues aux éclairs pourraient endommager l’appareil. N’exposez pas l’appareil à la lumière directe du soleil ni à d’autres sources de chaleur. L’appareil pourrait surchauffer et mal fonctionner. N’exposez pas l’appareil à l’humidité ni à aucune source de chaleur excessive et éloignez-le des appareils générant des ondes magnétiques ou des champs électriques intenses (ex. : haut-parleurs). Débranchez le câble d’alimentation de l’alimentation en c.a. en cas de dysfonctionnement. Cet appareil n’est pas conçu pour un usage industriel. Il est uniquement réservé à un usage privé. De la condensation peut se former si votre appareil ou votre disque a été entreposé dans un endroit exposé à des températures basses. Si l’appareil doit être transporté pendant l’hiver, attendez environ 2 heures pour qu’il s’adapte à la température de la pièce avant de l’utiliser. Les piles utilisées avec cet appareil contiennent des produits chimiques dangereux pour l’environnement. Ne les jetez pas avec les ordures ménagères.

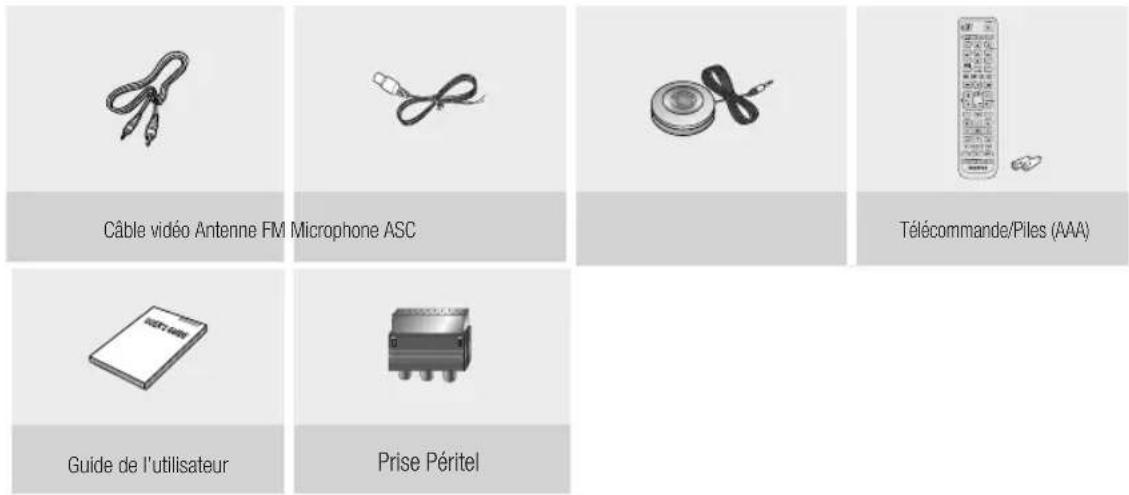

Accessoires Vérifi ez que vous disposez bien des accessoires suivants.

Câble vidéo Antenne FM Microphone ASC Télécommande/Piles (AAA) Guide de l’utilisateur Prise Péritel HT-D550-ZF-FR-1228.indd 3HT-D550-ZF-FR-1228.indd 3 2011-12-29 11:20:462011-12-29 11:20:464 Français Manipulation et rangement des disques - PrécautionsDe petites érafl ures sur un disque risquent de réduire la qualité du son et de l’image ou de les faire sauter.Prenez garde à ne pas rayer les disques lorsque vous les manipulez. Manipulation des disques Ne touchez pas la face de lecture du disque.Tenez le disque par les tranches afin de ne pas laisser de traces de doigts sur la surface.Ne collez pas de papier ou de ruban adhésif sur le disque. Rangement des disques N’exposez pas les disques à la lumière directe du soleil.Rangez-les dans un endroit frais et aéré.Rangez-les dans des pochettes propres.Positionnez-les verticalement.REMARQUEÉvitez les salissures sur les disques.N’insérez jamais de disques fendus ou rayés. Manipulation et rangement des disques Si un disque présente des traces de doigts, nettoyez-le à l’aide d’un peu de nettoyant doux dilué dans de l’eau et essuyez avec un chiffon doux.Lors du nettoyage, essuyez doucement de l’intérieur vers l’extérieur du disque.REMARQUEDe la condensation peut de former lorsque de l’air chaud entre en contact avec des parties froides situées à l’intérieur de l’appareil. En cas de condensation à l’intérieur de l’appareil, celui-ci risque de ne pas fonctionner correctement. Si cela se produit, retirez le disque et attendez une à deux heures en laissant l’appareil sous tension.LicenceDolby, Pro Logic et le symbole représentant deux D sont des marques déposées de Dolby Laboratories.

Consignes de sécurité Fabriqué sous licence sous les brevets américains Nº : 5 956 674 ; 5 974 380 ; 6 487 535 et autres brevets américains et internationaux émis et en attente. DTS, le symbole, et DTS et le symbole qui lui est associé sont des marques déposées, et les logos DTS Digital Surround et DTS sont des marques déposées de DTS, Inc. Product includes software. © DTS, Inc. Tous droits réservés.À PROPOS DE VIDÉO DIVX : DivX® est un format vidéo numérique créé par DivX, Inc. Ceci est un appareil DivX Certifi ed® qui lit les vidéos au format DivX. Reportez-vous au site Web à l'adresse www.divx.com pour obtenir plus d’informations et consulter les outils logiciels permettant de convertir les fi chiers au format de vidéo DivX.À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : Cet appareil DivX Certifi ed® doit être enregistré pour lire les fi lms vidéo à la demande (VOD) DivX disponibles dans le commerce. Pour générer le code d’enregistrement, il faut accéder à la section DivX VOD dans le menu de confi guration de l’appareil. Consultez le site Web vod.divx.com afi n d’obtenir de plus amples informations sur les étapes à suivre pour terminer la procédure.DivX Certifi ed® (certifi é DivX®) pour lire des vidéos DivX®, y compris des contenus premium. DivX®, DivX Certifi ed® et les logos qui leur sont associés sont des marques déposées de DivX, Inc. et font l’objet d’une licence.Ce format est couvert par un ou plusieurs des brevets américains suivants : 7,295,673 ; 7,460,668 ; 7,515,710 ; 7,519,274HDMI, le logo HDMI Logo et High-Defi nition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.Ce produit intègre la technologie de protection contre la copie qui est protégée par les brevets américains et d’autres droits de propriété intellectuelle détenus par Rovi Corporation. Il est interdit de procéder à l’ingénierie inverse ou au désassemblage de l’appareil.iPod est une marque de commerce d’Apple Inc., déposée aux États-Unis et dans d’autres pays. iPhone est une marque de commerce d’Apple Inc.Droit d’auteur© 2011 Samsung Electronics Co., Ltd. Tous droits réservés.Protection contre la copie De nombreux disques DVD sont pourvus de protection contre la copie. Par conséquent, vous devez uniquement brancher votre appareil directement à votre téléviseur, et non à un magnétoscope. Le fait de raccorder l’appareil à un magnétoscope provoque une image déformée avec des disques DVD protégés contre la copie.

2 Avertissements de sécurité3 Précautions3 Accessoires4 Manipulation et rangement des disques - Précautions4 Licence4 Droit d’auteur4 Protection contre la copie

7 Icones utilisées dans ce guide7 Types et caractéristiques des disques11 Description11 Panneau avant 12 Panneau arrière13 Télécommande CONNEXIONS

15 Connexion des enceintes19 Connexion du module récepteur sans fi l optionnel21 Raccordement de la sortie Video Out à votre téléviseur23 Connexion de l'antenne FM Raccordement audio des périphériques CONFIGURATION

25 Avant de commencer (Installation initiale)25 Réglage du menu Setup26 Affi chage26 Format d’écran26 BD Wise26 Résolution26 Format HDMI26 Signal sortie vid.27 Audio27 Réglage Haut-Parleurs28 Réglage ASC (Auto Sound Calibration/étalonnage automatique du son)29 DRC (Compression dynamique)29 SYNC. AUDIO30 AUDIO HDMI30 EQ utilisateur30 Canal retour audio30 Système30 Installation initiale30 Enregistrement DivX(R)30 DivX(R) Désactivation31 Langue31 Sécurité31 Class. parental31 Modifi cation du mot de passe31 Assistance31 Informations sur le produitFRANÇAIS HT-D550-ZF-FR-1228.indd 5HT-D550-ZF-FR-1228.indd 5 2011-12-29 11:20:492011-12-29 11:20:496 Français

32 Lecture d’un disque32 Lecture de CD audio (CD-DA)/MP3/WMA33 Lecture de fi chiers JPEG33 Utilisation de la fonction de lecture37 Mode sonore39 Écoute de la radio

41 Fonction USB41 Utilisation d’un iPod/iPhone43 Enregistrement sur périphérique USB AUTRES INFORMATIONS

44 Dépannage45 Liste des codes de langue46 Caractéristiques Table des matières Les fi gures et illustrations de ce manuel d’utilisation sont fournies à titre de référence et peuvent différer de l’apparence réelle de l’appareil.Des frais d'administration peuvent vous être facturés siun technicien intervient à votre demande et que le produit ne comporte aucun défaut(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation)vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).Le montant de ces frais d'administration vous sera signifi é avant la réalisation de toute prestation ou visite à domicile.

HT-D550-ZF-FR-1228.indd 6HT-D550-ZF-FR-1228.indd 6 2011-12-29 11:20:492011-12-29 11:20:49Français 701 Prise en main Prise en main Icones utilisées dans ce guideAssurez-vous de consulter les défi nitions des termes suivants avant de lire le guide d’utilisation.Icône Terme Défi nition

DVD Il s’agit d’une fonction disponible avec les disques DVD-Vidéo ou DVD±R/±RW ayant été enregistrés et fi nalisés en mode vidéo.

Il s’agit d’une fonction disponible avec un CD de données (CD DA, CD-R/-RW).

MP3 Il s’agit d’une fonction disponible avec les disques CD-R/-RW.

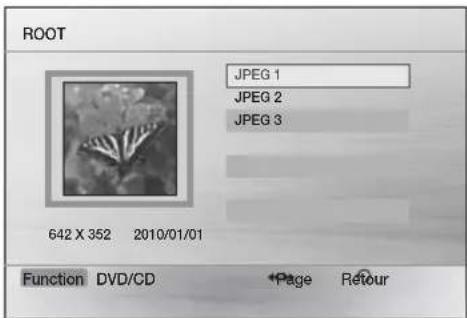

JPEG Il s’agit d’une fonction disponible avec les disques CD-R/-RW.

DivX Il s’agit d’une fonction disponible avec les disques MPEG4 (DVD±R/±RW, CD-R/-RW). ATTENTIONIndique un cas où une fonction ne peut pas être exécutée ou des réglages pourraient être annulés. REMARQUEConseils ou instructions fournis pour vous aider à exécuter chaque fonction.Touche de raccourciPermet d’accéder directement et facilement à une fonction via la simple pression du bouton de la télécommande spécifi é.Types et caractéristiques des disquesCode de régionCet appareil ainsi que les disques sont codés par région. Ces codes régionaux doivent correspondre pour que le disque puisse être lu. Si les codes ne correspondent pas, le disque ne pourra pas être lu.Type de disqueCode de régionRégionDVD-VIDEO États-Unis, territoires des États-Unis et Canada Europe, Japon, Moyen-Orient, Égypte, Afrique du Sud, Groenland Taiwan, Corée, Philippines, Indonésie, Hong Kong Mexique, Amérique du Sud, Amérique centrale, Australie, Nouvelle Zélande, Îles du Pacifi que, Caraïbes Russie, Europe de l’Est, Inde, la plupart des pays d’Afrique, Corée du Nord, Mongolie Chine HT-D550-ZF-FR-1228.indd 7HT-D550-ZF-FR-1228.indd 7 2011-12-29 11:20:492011-12-29 11:20:498 Français Prise en main Types de disques pouvant être lus Types de disques et marques (logos)SignauxenregistrésDimensions du disqueTemps de lecture maxi.DVD-VIDEOAUDIO VIDÉO12 cmEnviron 240 min. (une face)Environ 480 min. (double face) 8 cm Environ 80 min.(une face)Environ 160 min. (double face)CD AUDIOAUDIO12 cm74 min.8 cm 20 min. DivX AUDIO VIDÉO12 cm

N’utilisez pas les types de disques suivants Les disques LD, CD-G, CD-I, CD-ROM, DVD-ROM et DVD-RAM ne peuvent pas être lus par cet appareil. Si vous essayez de lire ces types de disques, le message <WRONG DISC FORMAT (Format de disque incorrect)> s’affi che sur l’écran du téléviseur.Les disques DVD achetés à l’étranger risquent de ne pas être lus par cet appareil. Si vous essayez de les lire, le message <Wrong Region. Please check Disc. (Mauvaise région. Vérif. disque.)> s’affi che sur l’écran du téléviseur. Types et formats des disques Cet appareil ne prend pas en charge les fi chiers sécurisés (DRM). Disques CD-R Il est possible que certains disques CD-R ne puissent pas être lus selon l’appareil ayant servi à l’enregistrer (graveur de CD, PC) et l’état du disque.Utilisez des disques CD-R 650 Mo/74 minutes.N’utilisez pas de disques CD-R de plus de 700 Mo/80 minutes car il est possible qu’ils ne puissent pas être lus.Il est possible que certains supports CD-RW (réinscriptibles) ne puissent pas être lus.Seuls les disques CD-R correctement fi nalisés peuvent être lus intégralement. Si la session est fermée alors que le disque n’est pas fi nalisé, vous risquez de ne pas pouvoir lire le disque intégralement.

Disques MP3 CD-R Seuls les disques CD-R contenant des fi chiers MP3 au format ISO 9660 ou Joliet peuvent être lus.Les noms des fi chiers MP3 ne doivent contenir aucun espace ni caractère spécial (. / = +).Utilisez des disques enregistrés à une vitesse de compression/décompression supérieure à 128 Kbits/s.Seuls les fi chiers possédant les extensions « mp3 » et « MP3 » peuvent être lus.Seuls les disques gravés en multisessions consécutives peuvent être lus. Si un disque multisession contient. Un segment vierge, il pourra être lu uniquement jusqu'au segment vierge. Si un disque n’est pas fi nalisé, l’appareil mettra plus de temps à démarrer la lecture et il est possible que tous les fi chiers enregistrés ne soient pas lus. Pour les fi chiers encodés au format VBR (Variable Bit Rate), c’est-à-dire les fi chiers ayant à la fois un débit binaire faible et un débit binaire élevé (ex. : 32 Kbits/s à 320 Kbits/s), le son risque de sauter lors de la lecture.Un maximum de 500 pistes par CD peut être lu.Un maximum de 300 dossiers par CD peut être lu. Disques JPEG CD-R Seuls les fi chiers possédant l’extension « jpg » peuvent être lus.Si un disque n’est pas fi nalisé, l’appareil mettra plus de temps à démarrer la lecture et il est possible que tous les fi chiers enregistrés ne soient pas lus. Seuls les disques CD-R contenant des fi chiers JPEG au format ISO 9660 ou Joliet peuvent être lus.Les noms des fi chiers JPEG doivent contenir 8 caractères maximum et ne comporter aucun espace ni caractère spécial (. / = +).Seuls les disques gravés en multisessions consécutives peuvent être lus. Si un disque multisession contient un segment vierge, il pourra être lu uniquement jusqu'au segment vierge.Un maximum de 999 images peut être enregistré dans un dossier.Lors de la lecture d’un CD d’images Kodak/Fuji, seuls les fi chiers JPEG contenus dans le dossier d’images peuvent être lus.Il est possible que les disques d’images autres que les CD d’images Kodak/Fuji soient plus longs au démarrage de la lecture ou ne soient pas lus du tout.

HT-D550-ZF-FR-1228.indd 8HT-D550-ZF-FR-1228.indd 8 2011-12-29 11:20:502011-12-29 11:20:50Français 9 01 Prise en main Disques DVD±R/±RW, CD-R/RW Les mises à jour logicielles pour les formats incompatibles ne sont pas prises en charge. (Exemple : QPEL, GMC, résolution supérieure à 800 x 600 pixels, etc.) Si un disque DVD-R/-RW n’a pas été enregistré correctement au format DVD Vidéo, il ne pourra pas être lu. Formats pris en charge (DivX) Cet appareil ne prend en charge que les formats de support suivants. Si aucun des formats, vidéo ou audio, n’est pris en charge, l’utilisateur pourrait être privé de son et les images pourraient être médiocres. Formats vidéo pris en charge Format Versions prises en charge AVI DivX3.11~DivX5.1 WMV V1/V2/V3/V7 Formats audio pris en charge Format Débit binaire Fréquence d’échantillonnage MP3 80 à 320 Kbits/s 44,1 kHz WMA 56 à 128 Kbits/s AC3 128 à 384 Kbits/s 44,1/48 kHz DTS 1,5 Mbits/s 44,1 kHz Les fi chiers DivX, y compris les fi chiers audio et vidéo, créés au format DTS ne peuvent accepter que 6 Mbits/s maximum. Format de l’image : bien que la résolution DivX par défaut soit 640x480 pixels, cet appareil peut prendre en charge un format allant jusqu'à 720x480 pixels. Les résolutions d’écran TV supérieures à 800 ne sont pas prises en charge. Si la fréquence d’échantillonnage de votre disque est supérieure à 48 kHz ou à 320 Kbits/s, vous pouvez percevoir des tremblements à l’écran pendant la lecture. Les parties ayant un format d’image élevé risquent de ne pas être lues lors de la lecture d’un fi chier DivX.

Cet appareil n’acceptant que les formats d’encodage autorisés par DivX Networks, Inc., il est possible qu’un fi chier DivX créé par l’utilisateur ne puisse pas être lu.

HT-D550-ZF-FR-1228.indd 9HT-D550-ZF-FR-1228.indd 9 2011-12-29 11:20:512011-12-29 11:20:5110 Français Prise en main Notes sur la connexion USB Appareils pris en charge : Supports de stockage USB, lecteur MP3, caméra numériqueAffi chage ou fonctionnement non garanti pour les dossiers ou fi chiers dont le nom excède 10 caractères.Un fi chier de sous-titre supérieur à 300 Ko ne peut pas s’affi cher correctement.Certains types de périphériques USB, de caméras numériques et de lecteurs de carte USB ne sont toutefois pas pris en charge.Les systèmes de fi chiers FAT16 et FAT32 ne sont pas pris en charge.Les fi chiers photo (JPEG), musique (MP3, WMA) et vidéo doivent porter des noms en coréen ou en anglais. Autrement, le fi chier risque de ne pas être lu.Effectuez la connexion directement au port USB du produit. La connexion via un autre câble peut provoquer des problèmes de compatibilité USB.L’insertion de plusieurs périphériques de mémoire dans un lecteur multicarte peut entraîner un dysfonctionnement. Le protocole PTP pour caméras numériques n’est pas pris en charge.Ne déconnectez pas le périphérique USB durant un processus de « lecture ».Plus la résolution de l’image est élevée, plus lent le délai d'affi chage de l'image.Les fi chiers MP3/WMA ou vidéo de type DRM téléchargés depuis un site commercial ne sont pas lus par l’appareil.Le périphérique de disque dur externe n’est pas pris en charge.La tension maximale prise en charge par le port USB connecté au périphérique USB externe est de 500 mA (5 V CC).

TIROIR DISQUEInsérez le disque ici. AFFICHAGEAffi che le statut de lecture, l’heure, etc. CAPTEUR DE LA TÉLÉCOMMANDEDétecte les signaux provenant de la télécommande.

Permet d’ouvrir et de fermer le tiroir disque.

mode change dans l’ordre suivant : DVD/CD ➞ D.IN ➞ AUX 1 ➞AUX 2 ➞ USB ➞ REMOTE IPOD ➞ IPOD ➞ FM

Interrompt la lecture du disque.

Permet de lire le disque ou de l’interrompre momentanément. TOUCHE DE RÉGLAGE DU VOLUME ( , )Réglage du volume

TOUCHE DE MISE SOUS TENSION (

Permet de mettre l’appareil sous et hors tension. PORT USBPermet de lire des fi chiers contenus sur des périphériques de stockage USB externes tels que des lecteurs MP3, des cartes mémoire fl ash USB, etc.La mémoire USB nécessitant une alimentation élevée (supérieure à 500 mA/5 V) peut ne pas être prise en charge. (exception : iPod/iPhone sous 1 A/5 V). CONNECTEUR ASC IN/ AUX IN 1Connectez des appareils externes tels qu’un lecteur MP3.Ce connecteur permet d’utiliser la fonction ASC (Auto Sound Calibration).ASC IN/AUX IN 1

VENTILATEURLe ventilateur reste en activité tant que l'appareil est sous tension. Lors de l’installation de l’appareil, prévoyez un espace d’au moins 10 cm de chaque côté du ventilateur. CONNECTEURS DE SORTIE DES ENCEINTESPermettent de connecter les enceintes avant, centrale et ambiophoniques ainsi que le caisson de graves. PRISE D'ENTRÉE OPTIQUE NUMÉRIQUE EXTERNE (DIGITAL AUDIO IN)Permet de raccorder un appareil périphérique à sortie numérique. CONNEXION DE CARTE TX (WIRELESS)La carte TX établit la communication entre l’appareil et le module récepteur sans fi l optionnel. PRISE DE SORTIE HDMI (HDMI OUT)À l’aide d’un câble HDMI ; raccordez cette sortie HDMI à la borne d'entrée HDMI de votre téléviseur pour une image optimale. PRISES AUX IN 2Permet de raccorder la sortie analogique à 2 canaux d'un périphérique (un magnétoscope par exemple). PRISE DE SORTIE VIDÉO (VIDEO OUT)Permet de raccorder la prise de sortie VIDEO OUT de cet appareil à la prise d'entrée VIDEO IN de votre téléviseur. PRISES DE SORTIE VIDÉO COMPOSANTESPermet de raccorder l’appareil aux prises d'entrée vidéo composantes d'un téléviseur. FA NET (Uniquement pour les réparations)Ceci est utilisé pour le service de réparations. PRISE D'ANTENNE FMPermet de brancher l'antenne FM. Panneau arrière FM ANTFA NET(Only For Service)DIGITALAUDIO INWIRELESSOPTICAL

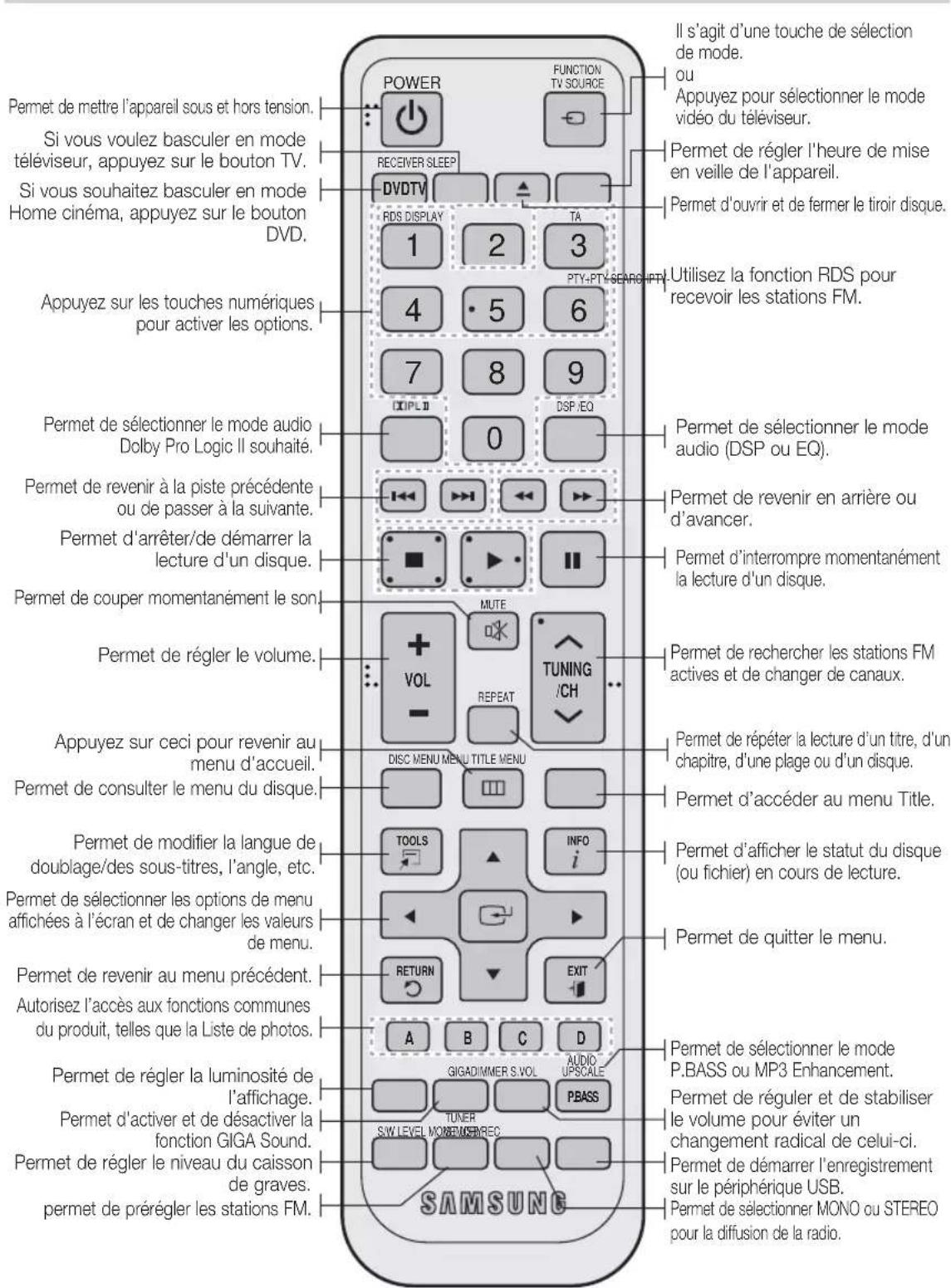

Télécommande Fonctions de la télécommande Permet d’ouvrir et de fermer le tiroir disque. Permet de mettre l’appareil sous et hors tension. Si vous souhaitez basculer en mode Home cinéma, appuyez sur le bouton DVD. Appuyez sur les touches numériques pour activer les options. Permet de régler l'heure de mise en veille de l'appareil. Il s’agit d’une touche de sélection de mode.

Appuyez pour sélectionner le mode vidéo du téléviseur. Permet de sélectionner MONO ou STEREO pour la diffusion de la radio. Permet de revenir en arrière ou d’avancer. Permet d’interrompre momentanément la lecture d'un disque. Permet de rechercher les stations FM actives et de changer de canaux. Permet de répéter la lecture d’un titre, d’un chapitre, d’une plage ou d’un disque. Permet de sélectionner le mode audio (DSP ou EQ). Permet de quitter le menu. Permet d’afficher le statut du disque (ou fichier) en cours de lecture. Permet d’accéder au menu Title. Permet de régler la luminosité de l’affichage. permet de prérégler les stations FM. Si vous voulez basculer en mode téléviseur, appuyez sur le bouton TV. Permet de réguler et de stabiliser le volume pour éviter un changement radical de celui-ci. Permet de sélectionner le mode P.BASS ou MP3 Enhancement. Permet de régler le niveau du caisson de graves. Permet de démarrer l'enregistrement sur le périphérique USB. Permet d’activer et de désactiver la fonction GIGA Sound. Utilisez la fonction RDS pour recevoir les stations FM. Permet de revenir à la piste précédente ou de passer à la suivante. Permet d'arrêter/de démarrer la lecture d'un disque. Permet de régler le volume. Permet de couper momentanément le son. Permet de consulter le menu du disque. Appuyez sur ceci pour revenir au menu d’accueil. Permet de sélectionner les options de menu affichées à l’écran et de changer les valeurs de menu. Permet de revenir au menu précédent. Autorisez l’accès aux fonctions communes du produit, telles que la Liste de photos. Permet de sélectionner le mode audio Dolby Pro Logic II souhaité. Permet de modifier la langue de doublage/des sous-titres, l’angle, etc. HT-D550-ZF-FR-1228.indd 13HT-D550-ZF-FR-1228.indd 13 2011-12-29 11:20:532011-12-29 11:20:5314 Français Prise en main Installation des piles dans la télécommande REMARQUEPlacez les piles dans la télécommande en respectant les polarités : (+) avec (+) et (–) avec (–).Remplacez toujours les deux piles en même temps.N’exposez pas les piles à la chaleur ou à une fl amme.La portée de la télécommande est d'environ 7 mètres en ligne droite. Réglage de la télécommande Vous pouvez contrôler certaines fonctions de votre téléviseur à l’aide de cette télécommande.Pour contrôler un téléviseur à l’aide de la télécommandeAppuyez sur la touche TV pour régler la télécommande sur le mode TV.Appuyez sur la touche POWER pour allumer le téléviseur.Tout en maintenant la touche POWER enfoncée, saisissez le code correspondant à la marque de votre téléviseur.Si plusieurs codes correspondant à votre téléviseur fi gurent dans le tableau, saisissez-les les uns après les autres pour trouver le code approprié.Exemple : Pour un téléviseur SamsungTout en maintenant le bouton POWER enfoncé, utilisez les touches numériques pour entrer 00, 15, 16, 17 et 40. Si le téléviseur s’éteint, cela signifi e que le réglage est terminé.Vous pouvez utiliser les touches TV POWER, VOLUME, CHANNEL, MENU ainsi que les touches numériques (0 à 9).REMARQUELa télécommande peut ne pas fonctionner ou certaines opérations peuvent ne pas être disponibles sur des téléviseurs de certaines marques. Par défaut, la télécommande fonctionne sur les téléviseurs Samsung.

Liste des codes par marque de téléviseur Marque Code Marque CodeAdmiral (M.Wards)56, 57, 58 MTC

Marantz40, 54Yupiteru Matsui Zenith58, 79 MGA 18, 40Zonda Mitsubishi/ MGA 18, 40, 59, 60, 75Dongyang03, 54* Type de piles : AAA HT-D550-ZF-FR-1228.indd 14HT-D550-ZF-FR-1228.indd 14 2011-12-29 11:20:532011-12-29 11:20:53Français 1502 ConnexionsEnceintes avant Placez ces enceintes devant votre position d'écoute, face vers l'intérieur (environ 45 degrés) et dans votre direction. Placez-les de façon à ce que les haut-parleurs d'aigus soient à la hauteur de vos oreilles. Alignez le devant des enceintes avant avec le devant de l'enceinte centrale ou légèrement plus en avant.Enceinte centrale Il est préférable de l'installer à la même hauteur que les enceintes avant. Vous pouvez aussi l'installer directement sur ou sous le téléviseur.Enceintes ambiophoniques Placez-les sur les côtés de votre position d'écoute. Si vous manquez d’espace, placez-les face à face. Placez-les à environ 60 à 90 cm au-dessus de vos oreilles, face légèrement vers le bas. Contrairement aux enceintes avant et centrale, les enceintes ambiophoniques sont principalement utilisées pour émettre les effets sonores; elles ne reproduisent pas de son en permanence.Caisson de graves Son emplacement n’est pas d’une importance cruciale. Vous pouvez le placer où vous voulez.ATTENTIONNe laissez pas les enfants jouer avec les enceintes ou à proximité. Ils pourraient se blesser en cas de chute de l’une d’elles.Lorsque vous branchez les fi ls aux enceintes, assurez-vous de respecter les polarités (+/-).Conservez le caisson de graves hors de portée des enfants afi n d'éviter qu'ils ne mettent leurs mains ou des objets dans l’évent (ouverture) du caisson.Ne suspendez pas le caisson de graves au mur par l’évent (ouverture).REMARQUESi vous placez une enceinte près de votre téléviseur, la couleur de l’écran peut s’altérer en raison du champ magnétique généré par l’enceinte. Dans ce cas, éloignez l’enceinte.

Connexions Cette section décrit différentes méthodes de connexion de l’appareil aux autres périphériques externes. Avant de déplacer ou d'installer l'appareil, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.Connexion des enceintes

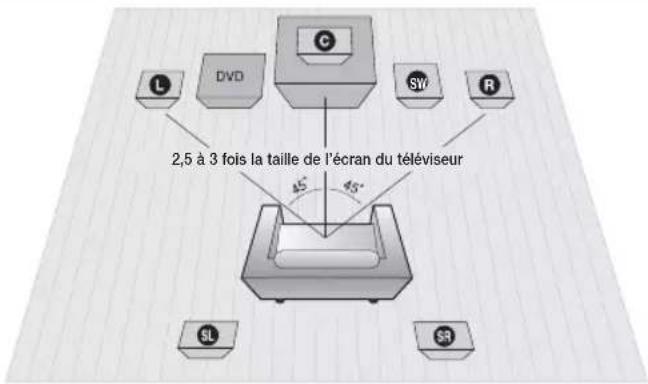

2,5 à 3 fois la taille de l’écran du téléviseur Position de l’appareil Placez-le sur un pied, sur la tablette d'un meuble, ou sous le support du téléviseur. Choix de la position d'écoute La position d'écoute (distance entre l'utilisateur et le téléviseur) doit être située à environ 2,5 à 3 fois la taille de l'écran du téléviseur.Exemple : Téléviseurs 32" : 2 à 2,4 mTéléviseurs 55" : 3,5 à 4 m HT-D550-ZF-FR-1228.indd 15HT-D550-ZF-FR-1228.indd 15 2011-12-29 11:20:542011-12-29 11:20:5416 Français Connexions AMBIOPHONIQUEHT-D550REMARQUEReportez-vous à la page 17 pour installer les enceintes sur un socle Tallboy.

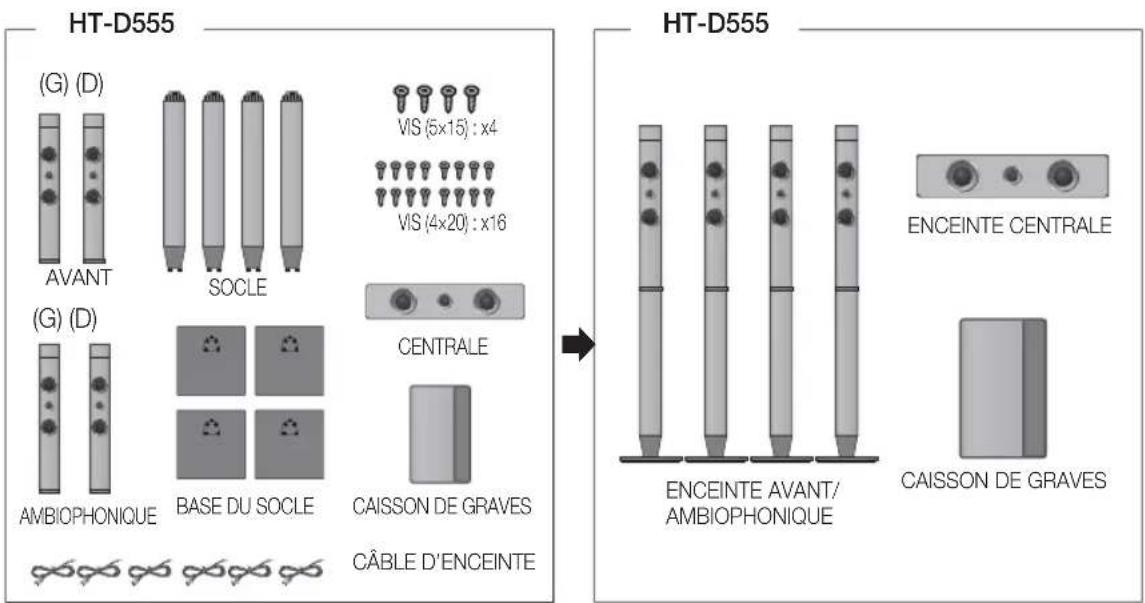

Composants des enceintes (G) (D)AMBIOPHONIQUE(G) (D)

HT-D555HT-D555ENCEINTE AVANT/AMBIOPHONIQUE

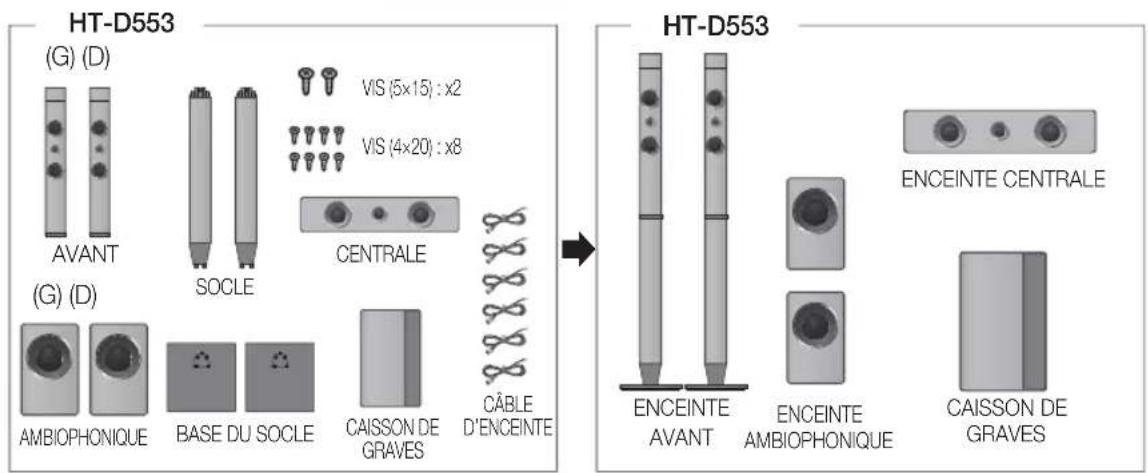

Composants des enceintes

(G) (D)AMBIOPHONIQUE(G) (D)HT-D553

Enceintes assemblées

HT-D553ENCEINTE AMBIOPHONIQUE(G) (D) (G) (D)AVANTAVANTAVANTCENTRALE CAISSON DE GRAVESCÂBLE D’ENCEINTECENTRALESOCLEBASE DU SOCLECAISSON DE GRAVESCÂBLE D’ENCEINTEVIS (5×15) : x2VIS (4×20) : x8ENCEINTE CENTRALECAISSON DE GRAVESENCEINTE AVANTSOCLEBASE DU SOCLECÂBLE D’ENCEINTECENTRALECAISSON DE GRAVESVIS (5×15) : x4VIS (4×20) : x16ENCEINTE CENTRALECAISSON DE GRAVES HT-D550-ZF-FR-1228.indd 16HT-D550-ZF-FR-1228.indd 16 2011-12-29 11:20:542011-12-29 11:20:54Français 1702 Connexions Installations des enceintes sur le socle Tallboy

• HT-D553 uniquement – Enceintes avant* HT-D555 uniquement – Enceinte avant/ambiophoniqueRetournez la base du socle et fi xez-la au socle.Servez-vous d'un tournevis et insérez de petites vis (4*20, pour la connexion du pied et de la base du pied) dans le sens des aiguilles d'une montre dans les quatre trous marqués, tel qu'indiqué dans l'illustration. ATTENTION : Lorsque vous utilisez un tournevis dynamométrique, veillez à ne pas appliquer de force excessive. Vous risqueriez de le faire tourner à vide et de l'endommager. (tournevis dynamométrique - sous les 15 kgp/cm) Installez l’enceinte supérieure sur le support assemblé.À l’aide d’un tournevis, insérez une autre grosse vis (5*15, pour le raccordement de l'enceinte et du pied) dans le trou situé à l’arrière de l’enceinte et vissez-la dans le sens des aiguilles d’une montre.Voici comment se présente le dispositif après l’installation de l'enceinte. Suivez ces étapes pour installer d'autres enceintes.

HT-D550-ZF-FR-1228.indd 17HT-D550-ZF-FR-1228.indd 17 2011-12-29 11:21:222011-12-29 11:21:2218 Français Connexions Connexion des enceintes Appuyez sur la languette de la borne située à l’arrière de l'enceinte.Insérez le fi l noir dans la borne noire (–) et le fi l rouge dans la borne rouge (+), puis relâchez la languette.Branchez les fi ches de contact situées à l’arrière de l’appareil en faisant concorder les couleurs des fi ches et des prises des enceintes.

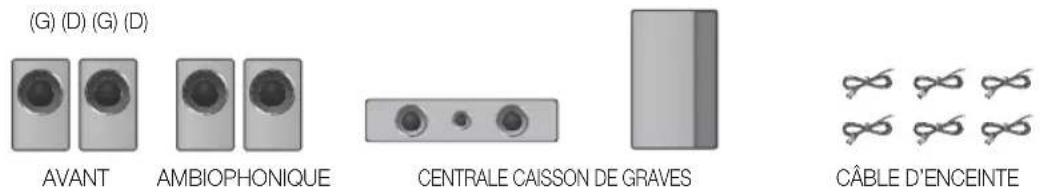

Noir Rouge Pour le modèle HT-D550

SURROUND SUBWOOFER SURROUNDSPEAKERS OUT

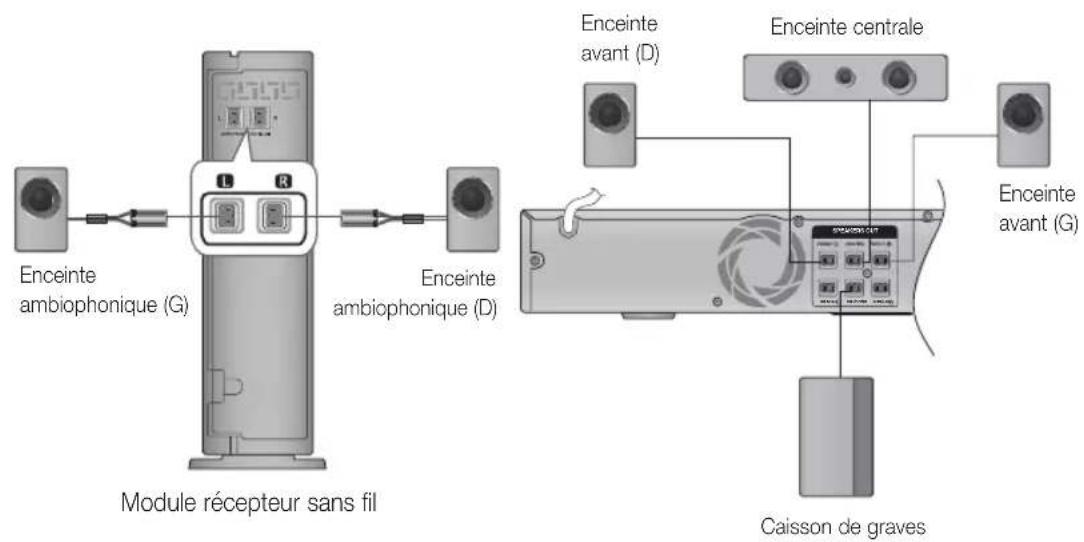

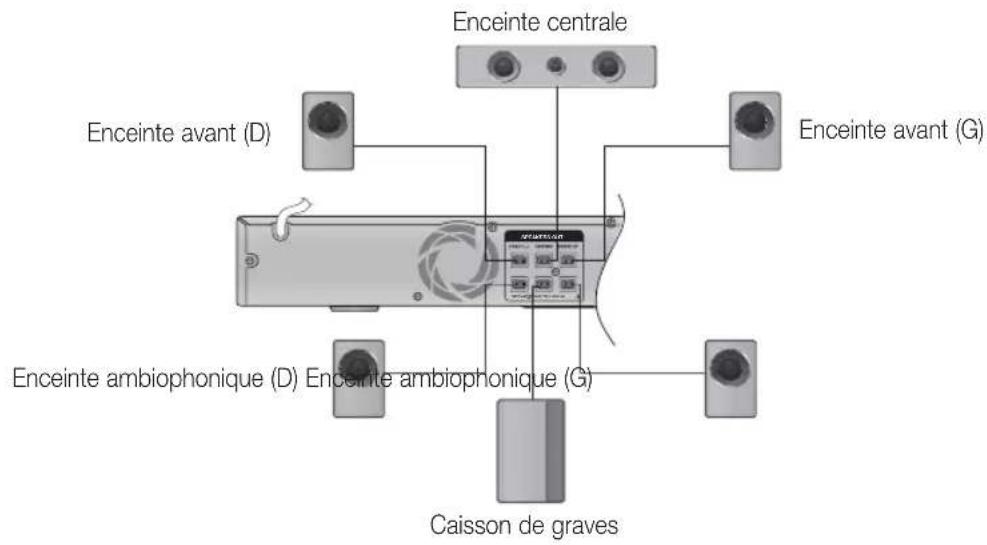

Enceinte avant (D)Caisson de gravesEnceinte ambiophonique (D) Enceinte ambiophonique (G)Enceinte avant (G)Enceinte centrale* Reportez-vous à la page 16 pour les enceintes des modèles HT-D553/D555. HT-D550-ZF-FR-1228.indd 18HT-D550-ZF-FR-1228.indd 18 2011-12-29 11:21:252011-12-29 11:21:25Français 19 02 Connexions Connexion du module récepteur sans fi l optionnel Pour effectuer une connexion sans fi l des enceintes ambiophoniques, vous devez vous procurer le module récepteur sans fi l ainsi que la carte émettrice auprès de votre revendeur Samsung.

• Cet appareil doit être raccordé uniquement avec le SWA-5000. Appuyez sur la languette de la borne située à l’arrière de l'enceinte. Insérez le fi l noir dans la borne noire (–) et le fi l rouge dans la borne rouge (+), puis relâchez la languette. Branchez les fi ches de contact situées à l’arrière de l’appareil en faisant concorder les couleurs des fi ches et des prises des enceintes. L'appareil étant hors tension, insérez la carte TX dans le port de connexion de carte TX (WIRELESS) situé à l’arrière de l'appareil. Tenez la carte TX de façon à ce que l'étiquette "WIRELESS" soit orientée vers le haut, puis insérez-la dans le port. La carte TX établit la communication entre l’appareil et le module récepteur sans fi l. Raccordez les enceintes ambiophoniques gauche et droite au module récepteur sans fi l. Branchez le cordon d’alimentation du module récepteur sans fi l dans une prise murale.

Pour le modèle HT-D550

SPEAKERS OUT Enceinte avant (D) Caisson de graves Enceinte centrale Enceinte ambiophonique (D) Module récepteur sans fil Enceinte ambiophonique (G)

• Reportez-vous à la page 16 pour les enceintes des modèles HT-D553/D555. Enceinte avant (G) Noir Rouge HT-D550-ZF-FR-1228.indd 19HT-D550-ZF-FR-1228.indd 19 2011-12-29 11:21:272011-12-29 11:21:2720 Français Connexions REMARQUEPlacez le module récepteur sans fi l à l’arrière de la position d’écoute. Si le module récepteur sans fi l est situé trop près de l'appareil, des interruptions du son peuvent alors se produire en raison d’interférences.Si vous utilisez un appareil tel qu’un four micro-onde, une carte réseau LAN sans fi l, un appareil Bluetooth ou un autre appareil utilisant la même fréquence (2,4/5,8 GHz) à proximité, des interruptions du son peuvent alors se produire en raison d’interférences. La portée des ondes radio est d’environ 10m depuis l'appareil au module récepteur sans fi l; toutefois, elle varie en fonction de votre environnement d'exploitation. Un mur de béton armé ou un mur métallique situé entre l’appareil et le module récepteur sans fi l peut provoquer un arrêt complet du système en raison des ondes radio qui ne peuvent pas pénétrer le métal. Si l'appareil n’établit pas la connexion sans fi l, ses paramètres ID doivent être réglés entre lui-même et le module récepteur sans fi l. Insérez la carte émettrice à l’arrière du produit avant de passer en mode Veille. Composez les chiffres "0""1""3""5" et "5" en appuyant sur les boutons numériques correspondants de la télécommande. Le message « W INT » s’affi che à l’écran.Le module récepteur sans fi l étant sous tension, appuyez pendant 5 secondes sur la touche « ID SET » située à l’arrière du module récepteur sans fi l.ATTENTIONUtilisez uniquement la carte émettrice fournie.Toute autre carte émettrice que celle qui vous a été fournie pourrait endommager le produit ou s’avérer diffi cile à retirer.N’insérez pas la carte TX à l’envers ou en sens inverse. Insérez la carte TX lorsque l'appareil est hors tension. L’insertion de la carte alors qu’il est sous tension pourrait générer des problèmes.Si la carte émettrice a été insérée et le réglage du module récepteur sans fi l effectué, le son ne sera pas généré via les connecteurs des enceintes ambiophoniques du produit.L’antenne du récepteur sans fi l est intégrée au module récepteur sans fi l. Ne l’exposez pas à l’eau et à l’humidité.Pour une performance d’écoute optimale, assurez-vous que la zone autour du module récepteur sans fi l n’est pas obstruée. Si le module récepteur sans fi l n’émet aucun son, passez au mode 5 canaux +1 DVD ou Dolby ProLogic II. En mode 2 canaux (2-CH), le module récepteur sans fi l n’émet aucun son.

HT-D550-ZF-FR-1228.indd 20HT-D550-ZF-FR-1228.indd 20 2011-12-29 11:21:312011-12-29 11:21:31Français 21 02 Connexions Raccordement de la sortie Video Out à votre téléviseur Sélectionnez l'une des quatre méthodes de connexion à votre téléviseur. FM ANT FA NET (Only For Service)DIGITALAUDIO INWIRELESSOPTICALHDMI OUTAUXIN 2COMPONENT OUT VIDEO OUT FM AN

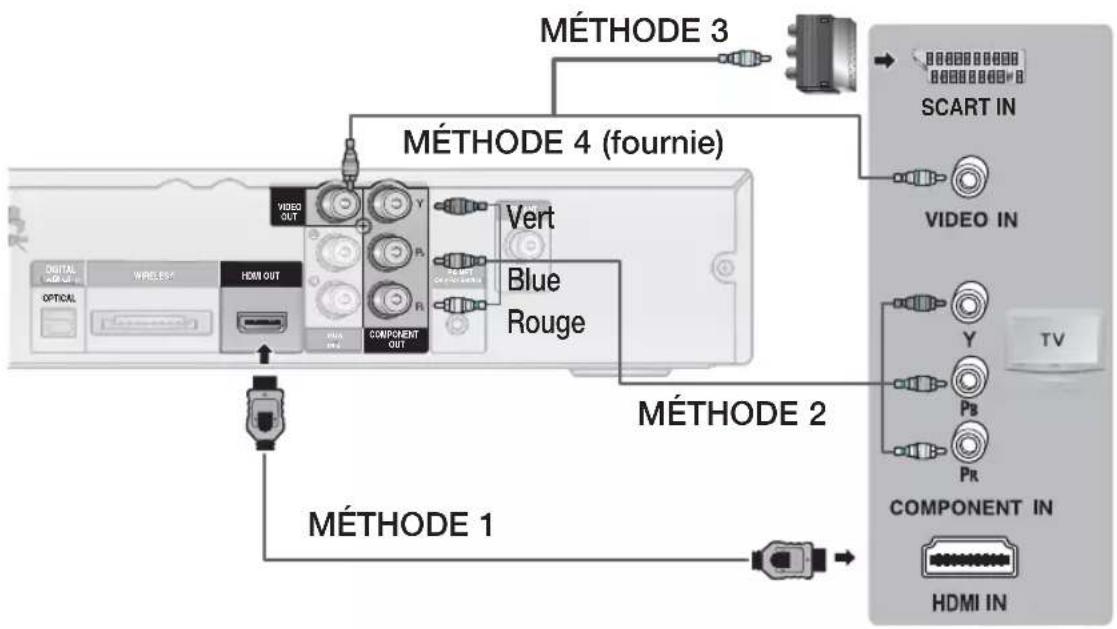

Connectez la prise de sortie HDMI OUT située à l’arrière de l'appareil à la prise d’entrée HDMI IN de votre téléviseur au moyen du câble HDMI (non fourni). MÉTHODE 2 : Vidéo composant Si votre téléviseur est équipé d’entrées Component Video (Vidéo composant), connectez les prises de sortie COMPONENT OUT (Y, P et P ) situées à l’arrière de l’appareil aux prises d’entrée Vidéo Composant de votre téléviseur à l’aide d’un câble Vidéo composant (non fourni). MÉTHODE 3 : Péritel Se il televisore è dotato di ingresso SCART, collegare il cavo video fornito tra il connettore VIDEO OUT sul retro del prodotto e il connettore VIDEO sull'adattatore SCART, quindi collegare il connettore dell'adattatore SCART al connettore SCART IN sul televisore. MÉTHODE 4 : Vidéo Composite Connectez la prise de sortie VIDEO OUT située à l’arrière de l'appareil à la prise d’entrée VIDEO IN de votre téléviseur au moyen du câble vidéo fourni. MÉTHODE 1 MÉTHODE 2 MÉTHODE 3 Vert Blue Rouge MÉTHODE 4 (fournie) HT-D550-ZF-FR-1228.indd 21HT-D550-ZF-FR-1228.indd 21 2011-12-29 11:21:312011-12-29 11:21:3122 Français Connexions REMARQUELes résolutions disponibles pour la sortie HDMI sont les suivantes : 480p(576p), 720p, 1080i/1080p. Reportez-vous à la page 26 pour le réglage de la résolution.Ce produit fonctionne en mode Balayage entrelacé 480i (576i) pour la sortie composant/composite.Après avoir terminé les raccordements vidéo, réglez la source d'entrée vidéo du téléviseur pour correspondre avec le mode de sortie vidéo de votre appareil.Mettez ce produit sous tension avant de régler la source d’entrée vidéo sur votre téléviseur. Reportez vous au guide d'utilisation de votre téléviseur pour plus de détails concernant le choix de la source d'entrée vidéo. ATTENTIONLes signaux vidéo distribués à travers un magnétoscope peuvent être affectés par des systèmes de protection des droits d'auteur et l'image peut être déformée sur le téléviseur.FONCTION HDMIFonction de détection HDMI automatiqueSi vous disposez d'un téléviseur Samsung prenant en charge la fonction CEC, la sortie vidéo du produit basculera automatiquement en mode HDMI en cas de connexion d’un câble HDMI alors que l’appareil est sous tension.HDMI (High Defi nition Multimedia Interface) (Interface multimédia haute défi nition)L'interface HDMI permet la transmission numérique de données vidéo et audio à l'aide d'une prise unique. Lorsque vous utilisez le HDMI, l'appareil transmet un signal audio et vidéo et affi che une image claire sur un téléviseur disposant d'une prise d'entrée HDMI.Description du raccordement HDMI - L'interface HDMI transmet uniquement un signal numérique pur au téléviseur. - Si votre téléviseur ne prend pas en charge la technologie HDCP (High-bandwidth Digital Content Protection) (Protection du contenu numérique à large bande passante), des parasites peuvent apparaître à l'écran.Qu'est-ce que la technologie HDCP ?HDCP (Protection du contenu numérique à large bande passante) est un système de protection contre la copie du contenu DVD transmis par HDMI. Elle offre un lien numérique sécuritaire entre une source vidéo (ordinateur, DVD, etc.) et un dispositif d'affi chage (téléviseur, projecteur, etc.). Le contenu est crypté à la source pour empêcher les copies non autorisées.Utilisation de la fonction Anynet+ (HDMI-CEC)Anynet+ est une fonction qui vous permet de commander les autres appareils Samsung à l’aide de la télécommande de votre téléviseur Samsung. Vous pouvez utiliser la fonction Anynet + en connectant cet appareil à un téléviseur SAMSUNG à l’aide d’un câble HDMI. Uniquement disponible pour les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.)Connectez l'appareil à un téléviseur Samsung à l'aide d'un câble HDMI. (Voir page 21)Réglez la fonction Anynet+ sur votre téléviseur. (Pour de plus amples renseignements, reportez-vous au manuel d’instructions du téléviseur.)REMARQUELa fonction Anynet+ prend en charge quelques touches de la télécommande.Cette fonction n'est pas disponible si un câble HDMI ne prend pas en charge le CEC.Certaines résolutions de sortie HDMI ne sont pas compatibles avec certains téléviseurs.Veuillez vous reporter au manuel d'utilisation de votre téléviseur.Veuillez vérifi er le logo (si votre téléviseur comporte le logo il prend en charge la fonction Anynet+.)

HT-D550-ZF-FR-1228.indd 22HT-D550-ZF-FR-1228.indd 22 2011-12-29 11:21:342011-12-29 11:21:34Français 2302 ConnexionsConnexion de l'antenne FM FM ANT FA NET (Only For Service)DIGITALAUDIO INWIRELESSOPTICALHDMI OUTAUXIN 2COMPONENTOUTVIDEOOUT FA NET (Only For Service) DIGITAL AUDIO IN WIRELESS HDMI OUT COMPONENT OUT AUX IN 2 VIDEO OUT Connectez l’antenne FM fournie à la prise d'antenne FM.Déplacez lentement le fi l de l’antenne jusqu’à ce que vous trouviez un emplacement permettant une bonne réception. Fixez-le ensuite sur le mur ou sur toute autre surface rigide.REMARQUE Cet appareil ne capte pas les ondes AM.

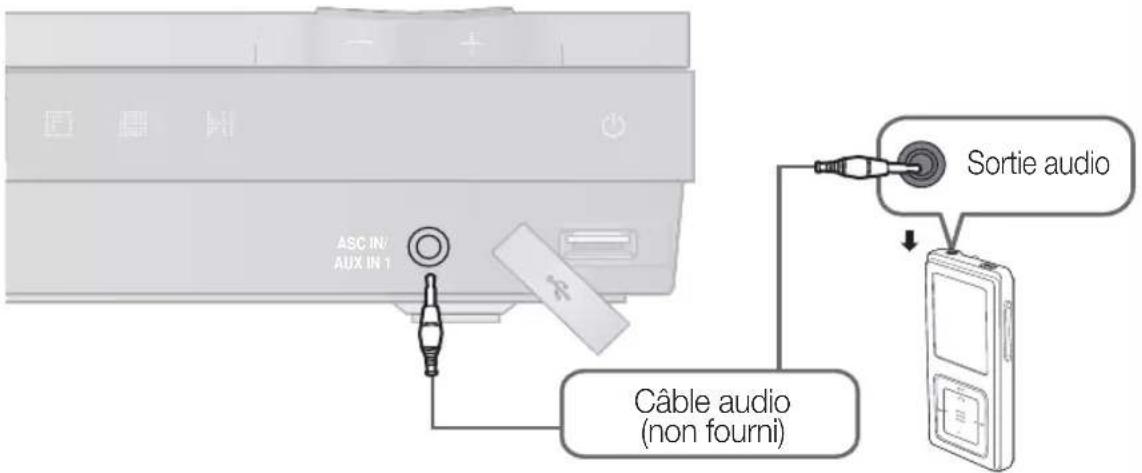

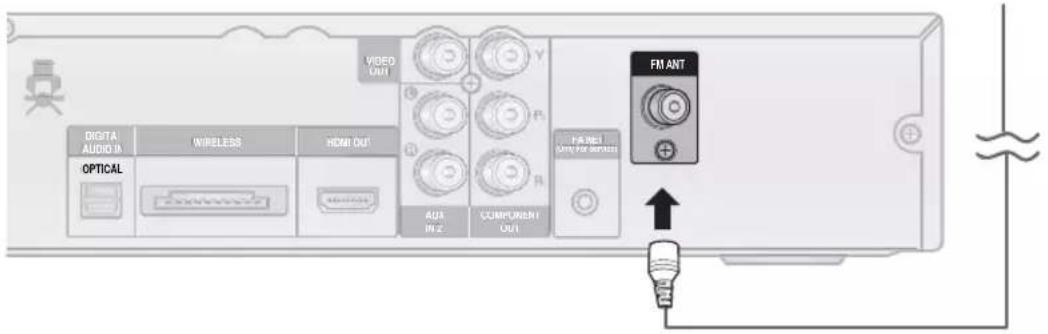

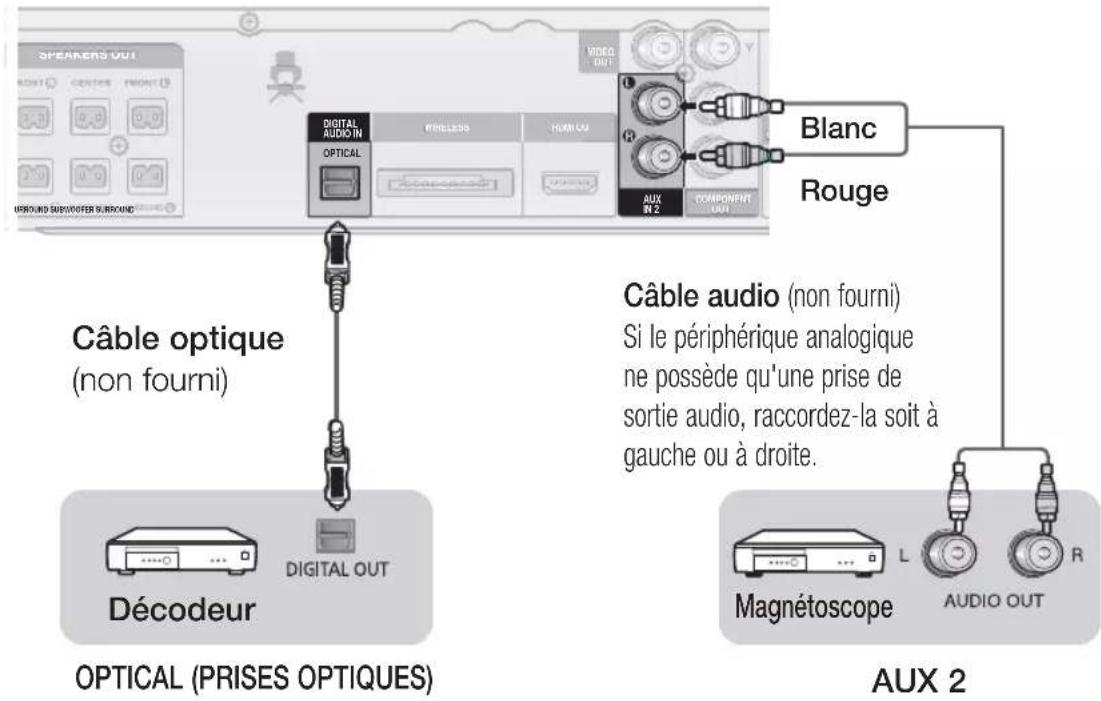

Antenne FM (fournie) Raccordement audio des périphériquesASC IN/AUX IN 1 Câble audio (non fourni) Sortie audio AUX1 : Raccordement d'un périphérique/lecteur MP3 Périphériques tels qu'un lecteur MP3. Raccordez ASC IN / AUX IN1 (Audio) situés à l'avant de l'appareil à la sortie audio du périphérique/ lecteur MP3. Appuyez sur la touche FUNCTION pour sélectionner l'entrée AUX1. Le mode change dans l’ordre suivant : DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ REMOTE IPOD ➞ IPOD ➞ FM

HT-D550-ZF-FR-1228.indd 23HT-D550-ZF-FR-1228.indd 23 2011-12-29 11:21:342011-12-29 11:21:3424 Français Connexions FM ANT FA NET (Only For Service)DIGITALAUDIO INWIRELESSOPTICALSURROUND SUBWOOFER SURROUNDHDMI OUTSPEAKERS OUT AUX IN 2 COMPONENTOUTVIDEOOUT FM ANT FA NET (Only For Service) WIRELESS HDMI OUT SPEAKERS OUT COMPONENT OUT VIDEO OUT Câble optique (non fourni) Câble audio (non fourni) Si le périphérique analogique ne possède qu'une prise de sortie audio, raccordez-la soit à gauche ou à droite. Décodeur Magnétoscope AUX 2 OPTICAL (PRISES OPTIQUES) AUX 2 : Raccordement d'un périphérique analogique Périphériques à signal analogique tels qu’un magnétoscope. Raccordez AUX IN 2 (Audio) situé à l'arrière de l'appareil à la sortie audio du périphérique analogique. Assurez-vous de respecter les couleurs des prises de connexion. Appuyez sur la touche FUNCTION pour sélectionner l'entrée AUX 2. Le mode change dans l’ordre suivant : DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ REMOTE IPOD ➞ IPOD ➞ FM REMARQUE Vous pouvez également raccorder la prise de sortie vidéo de votre magnétoscope au téléviseur et raccorder les prises de sortie audio du magnétoscope à cet appareil. OPTICAL (PRISES OPTIQUES) : Raccordement d’un périphérique numérique Pour le raccordement de périphériques à signal numérique tels que les décodeurs ou les récepteurs satellites : Raccordez DIGITAL AUDIO IN (OPTICAL) situé à l'arrière de l'appareil à la sortie numérique du périphérique numérique. Appuyez sur la touche FUNCTION pour sélectionner D.IN Le mode change dans l’ordre suivant : DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ REMOTE IPOD ➞ IPOD ➞ FM

BlancRouge HT-D550-ZF-FR-1228.indd 24HT-D550-ZF-FR-1228.indd 24 2011-12-29 11:21:392011-12-29 11:21:39Français 25 03 Confi guration Avant de commencer (Installation initiale) Appuyez sur la touche POWER lorsqu'il est connecté sur le téléviseur pour la première fois.L'écran Initial setting (Installation initiale) s’affi che. Move " Select Initial settings > On-Screen LanguageSelect a language for the on-screen displaysEnglish NederlandsFrançaisDeutschItalianoAppuyez sur les touches ▲▼ pour sélectionner la langue souhaitée, puis sur la touche ENTRÉE.Appuyez sur la touche ENTRÉE pour sélectionner la touche Départ.Appuyez sur les touches ▲▼ pour sélectionner le format d’écran souhaité, puis sur la touche ENTRÉE.Si le câble HDMI est branché au produit, le format écran n’apparaîtra pas.Branchez le microphone ASC à la prise d’entrée ASC IN sur l'appareil.- L'écran Etalonnage auto du son s’affi che.Appuyez sur la touche ENTRÉE pour sélectionner la touche Départ. REMARQUESi vous n’avez pas sélectionné de langue préférée dans les paramètres initiaux, une fenêtre de sélection de langue apparaîtra à l’écran lors du prochain démarrage du produit. La sélection de langue s’applique à l’ensemble des menus, comme suit : Menu OSD, Menu Disque, Audio, Sous-titre.Si vous revenez à l'écran précédent, appuyez sur la touche RETURN.Lorsque vous avez sélectionné une langue de menu, vous pouvez la changer en appuyant sur la touche ARRÊT () située sur la télécommande pendant plus de 5 secondes sans disque.Lorsque l'écran Installation initiale n'apparaît pas, reportez-vous à Installation initiale. (voir page 30).

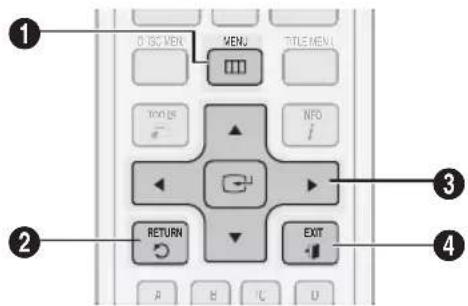

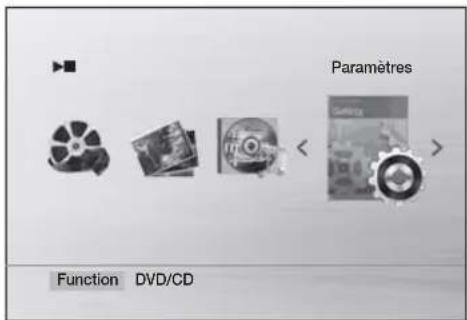

Réglage du menu Setup L'étape pour y accéder peut différer en fonction du menu sélectionné. GUI (Interface utilisateur graphique) contenue dans ce manuel peut différer, en fonction de la version du micrologiciel.

TOUCHE MENU : Permet d’affi cher le menu d'accueil.

Permet de déplacer le curseur et de sélectionner un élément. Permet de sélectionner l'élément actuellement sélectionné. Permet de confi rmer le réglage.

TOUCHE EXIT : Permet de quitter le menu de confi guration. Function DVD/CD ParamètresAppuyez sur la touche POWER.Appuyez sur les touches ◄► pour sélectionner Paramètres, puis sur la touche ENTRÉE. Appuyez sur les touches ▲▼ pour sélectionner le menu souhaité, puis sur la touche ENTRÉE.Appuyez sur les touches ▲▼ pour sélectionner le sous-menu souhaité, puis sur la touche ENTRÉE.Appuyez sur les touches ▲▼ pour sélectionner l'élément souhaité, puis sur la touche ENTRÉE.Appuyez sur la touche EXIT pour quitter le menu de confi guration.

Confi guration HT-D550-ZF-FR-1228.indd 25HT-D550-ZF-FR-1228.indd 25 2011-12-29 11:21:422011-12-29 11:21:4226 Français Confi guration Affi chageVous pouvez confi gurer diverses options d'affi chage telles que le format d’écran, la résolution, etc.Format d’écranEn fonction du type de téléviseur que vous possédez, vous pouvez souhaiter ajuster le réglage de l'écran.4:3 Recadrage Format sélectionné lorsque vous souhaitez voir une vidéo au format 16:9 émise par le DVD sans avoir les barres noires en haut et en bas, même si vous avez un téléviseur au format d'écran 4:3 (les parties extrêmes gauche et droite des images du fi lm seront tronquées). 4:3 Boîte aux lettres Format sélectionné lorsque vous souhaitez visionner un DVD en 16:9 alors que votre téléviseur dispose d'un écran 4:3. Des barres noires apparaissent en haut et en bas de l'écran.16:9 Large Vous pouvez voir la totalité de l'image 16:9 sur votre téléviseur écran large.REMARQUELorsque vous utilisez une source HDMI, l'écran est commuté automatiquement en mode 16:9 Large et le format d’écran est désactivé.Si un DVD est au format 4:3, vous ne pouvez pas le voir en écran panoramique.Les disques DVD étant enregistrés dans divers formats d'image, ils paraissent différents en fonction du logiciel, du type de téléviseur et du réglage de son format d’écran. BD Wise (Appareils Samsung uniquement)BD Wise est la toute dernière fonction d’interconnexion de Samsung. - Lorsque vous interconnectez les produits Samsung au moyen de BD-Wise via HDMI, la résolution optimale se règle automatiquement.Oui : La résolution d'origine du disque DVD sera émise en direct sur le téléviseur.Non : La résolution de sortie sera déterminée en fonction de la résolution précédemment réglée, sans tenir compte de la résolution du disque.

REMARQUELa qualité de l’image sera ainsi optimisée en fonction du contenu (sur le disque, DVD, etc.) que vous souhaitez lire et de l’appareil ou de votre téléviseur Samsung compatible BD Wise.Si vous souhaitez changer la résolution en mode BD Wise, vous devez régler au préalable le mode BD sur Désactivé.BD Wise sera désactivé si l’appareil est connecté à un dispositif qui ne prend pas en charge BD Wise. Résolution Permet de régler la ré solution de sortie du signal vidéo HDMI. Le nombre dans 480p(576p), 720p, 1080i et 1080p indique le nombre de lignes de la vidéo.Le i et le p indiquent respectivement le balayage entrelacé et le balayage progressif.480p(576p) : génère 480 lignes en vidéo progressive.720p : génère 720 lignes en vidéo progressive.1080i : génère 1080 lignes en vidéo entrelacée.1080p : génère 1080 lignes en vidéo progressive.BD Wise : Permet de régler automatiquement la résolution optimale lors de la connexion via HDMI à un téléviseur avec la fonction BD Wise. (L'élément de menu BD Wise apparaît uniquement si BD Wise est réglé sur Oui.REMARQUESi Composant ou Composite est connecté, la résolution prend en charge uniquement 480i(576i).En fonction du téléviseur, 1080P peut ne pas apparaître.Format HDMIVous pouvez optimiser le réglage de la couleur à partir de la sortie HDMI. Sélectionnez un type de périphérique connecté.Ecran : sélectionné si le raccordement au moniteur est effectué via HDMI.TV : sélectionné si le raccordement au téléviseur est effectué via HDMI.Signal sortie vid.Les mêmes normes TV ne s’appliquent pas dans tous les pays.Vous avez le choix entre NTSC et PAL.NTSC : Vous pouvez sélectionner le format vidéo NTSC PAL : Vous pouvez sélectionner le format vidéo PAL

HT-D550-ZF-FR-1228.indd 26HT-D550-ZF-FR-1228.indd 26 2011-12-29 11:21:452011-12-29 11:21:45Français 27 03 Confi guration Audio Réglage Haut-Parleurs Taille des enceintes Vous pouvez régler la taille de l'enceinte du centre, des enceintes arrière ainsi que la tonalité d’essai dans ce mode.Paramètres Déplacer " Sélect. ' Retour" Sélect. ' RetourRéglage Haut-ParleursTaille haut-parleur ►BAL avantDelaiTonalité d'essai : NonSur les enceintes avant, le mode est réglé sur Petit.Pour le caisson de graves, le mode est réglé sur Présent.Sur les enceintes centrale et ambiophoniques, il est possible de basculer entre les modes Petit ou Aucun.- Petit : sélectionnez cette option lorsque vous utilisez les enceintes.- Aucun : sélectionnez cette option lorsque aucune enceinte n’est connectée.REMARQUELe mode d'enceinte peut varier en fonction des réglages Dolby Pro Logic et Stéréo BAL avant Vous pouvez ajuster la balance et le niveau de chaque enceinte.Paramètres Déplacer " Sélect. ' RetourBAL avant Changer " Sélect. ' Retour

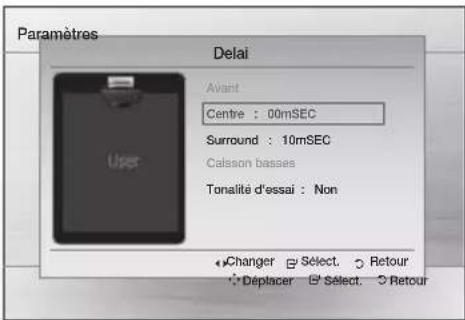

Appuyez sur les touches ▲▼pour sélectionner et ajuster l'enceinte souhaitée.Appuyez sur les touches ◄► pour ajuster les réglages.

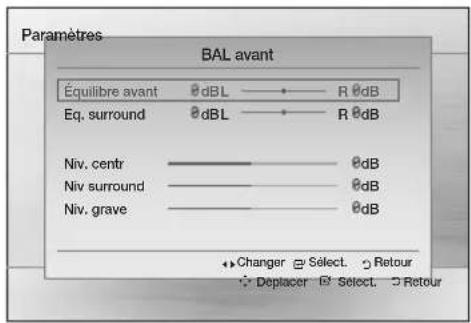

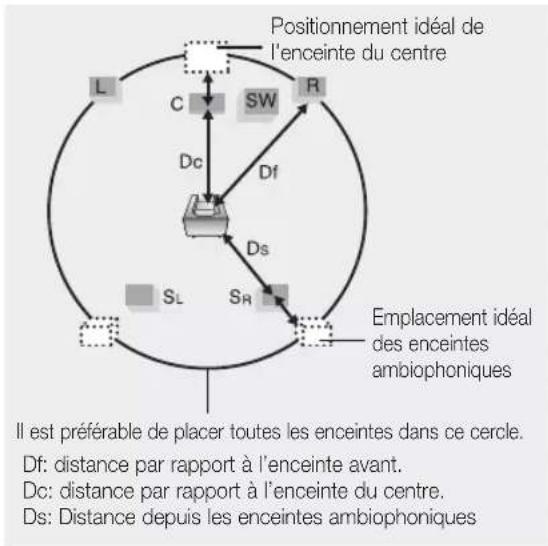

Réglage des options Avant/Eq. surround Vous pouvez choisir entre 0 et -6.Plus vous vous rapprochez de -6, plus le volume diminue.Réglages des options Centre / Surround / Niv surroundLe niveau de volume peut être ajusté par paliers de +6dB à –6dB.Plus vous vous rapprochez de +6 dB, plus le volume augmente. Plus vous vous rapprochez de -6 dB, plus le volume diminue. Delai Si les enceintes ne peuvent pas être placées à égale distance par rapport à votre position d’écoute, vous avez la possibilité de régler le temps de retard des signaux audio émis depuis les enceintes centrale et ambiophoniques.Dans ce mode, vous pouvez aussi régler l’option Tonalité d'essai. Réglage du temps de propagation des enceintes Lorsque le son ambiophonique 5.1CH est émis, vous pouvez profi ter de la meilleure qualité sonore si la distance entre vous et chacune des enceintes est identique.Étant donné que les sons n’arrivent pas tous simultanément au point d'écoute en raison de l’emplacement des enceintes, il est possible de compenser ce phénomène en ajoutant un effet de retard à l’enceinte centrale et aux enceintes ambiophoniques.Paramètres Déplacer " Sélect. ' Retour Changer " Sélect. ' RetourDelaiAvantCentre : 00mSECSurround : 10mSECCaisson basses Tonalité d'essai : NonREMARQUELe menu Temps de propagation sera activé uniquement lorsque la source 5 canaux +1 est lue.Vous ne pouvez pas régler les options Centre et Surround dans ce mode lorsque la fonction Taille haut-parleur est spécifi ée sur AUCUN.

HT-D550-ZF-FR-1228.indd 27HT-D550-ZF-FR-1228.indd 27 2011-12-29 11:21:532011-12-29 11:21:5328 Français Confi guration Positionnement idéal de l'enceinte du centreDf: distance par rapport à l’enceinte avant.Dc: distance par rapport à l’enceinte du centre.Ds: Distance depuis les enceintes ambiophoniquesIl est préférable de placer toutes les enceintes dans ce cercle.Emplacement idéal des enceintes ambiophoniquesRéglage de l'enceinte du centreSi la distance Dc est égale ou supérieure à la distance Df représentée sur la fi gure, réglez le mode sur 0 ms.Sinon, modifi ez le réglage en suivant le tableau.Distance entre Df et Dc0,00m 0,34m 0,68m 1,06m 1,40m 1,76mTemps de ropagation00 ms 01 ms 02 ms 03 ms 04 ms 05 msConfi guration des enceintes ambiophoniquesSi la distance Dc est égale ou supérieure à Ds représentée sur la fi gure, réglez le mode sur 0 ms.Sinon, modifi ez le réglage en suivant le tableau.Distance entre Ds et Dc0,00m 1,06m 2,11m 3,16m 3,62m 5,29mTemps de ropagation00 ms 03 ms 06 ms 09 ms 12 ms 15 msREMARQUEAvec PL II (Dolby Pro Logic II), le temps de propagation peut être différent pour chaque mode.Avec le son AC-3 et DTS, le temps de propagation peut être réglé entre 00 et 15mSEC.Le canal du centre est ajustable uniquement pour les disques 5 canaux +1.

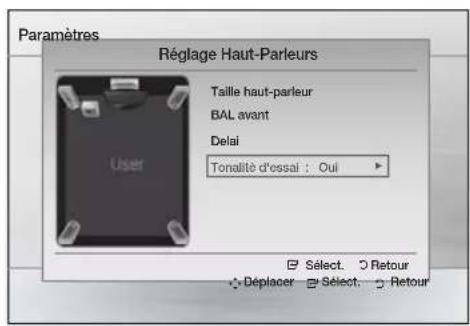

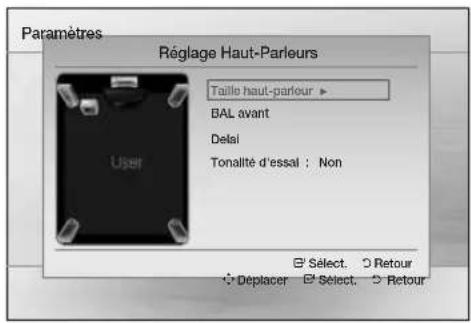

Tonalité d'essaiParamètres Déplacer " Sélect. ' RetourRéglage Haut-ParleursTaille haut-parleurBAL avantDelaiTonalité d'essai : Oui " Sélect. ' RetourUtilisez la tonalité d'essai pour vérifi er les raccordements des enceintes acoustiques. Appuyez sur les touches ◄► pour sélectionner Oui. La tonalité d'essai sera émise dans l'ordre vers Avant gauche ➞ Centre ➞ Avant droite ➞ Ambiance droite ➞ Ambiance gauche ➞ Caisson basses. Pour arrêter la tonalité d'essai, appuyez sur la touche ENTRÉE. Réglage ASC (Auto Sound Calibration/ étalonnage automatique du son) Si vous réglez une seule fois la fonction ASC lorsque vous déplacez ou installez l’appareil, celle-ci reconnaîtra automatiquement la distance entre les enceintes, les niveaux de puissance entre les canaux et les caractéristiques de fréquence afi n de reproduire un champ sonore 5.1 optimisé pour votre environnement d’écoute. ASC IN/ AUX IN 1 AUX I N 1/ ASC I

Avant gauche Avant droite Centre SW: Caisson bassesSL: Ambiance gauche SR: Ambiance droite

HT-D550-ZF-FR-1228.indd 28HT-D550-ZF-FR-1228.indd 28 2011-12-29 11:21:542011-12-29 11:21:54Français 29 03 Confi gurationREMARQUEVous devez confi gurer l’ASC lorsqu’il n’y a pas de disque dans l’appareil.Vous ne pouvez pas ajuster le volume en utilisant les touches de commande du volume, le niveau du volume étant fi xe pendant la confi guration ASC.Si vous débranchez le microphone ASC pendant le réglage de la fonction ASC, le réglage est annulé.Les effets sonores DSP/EQ, Dolby Pro Logic ll et P. BASS sont désactivés si la fonction ASC est activée.Si l'appareil est raccordé à des périphériques externes ou à d'autres composants (tels qu'un iPod, AUX, D.IN), la confi guration ASC peut ne pas fonctionner correctement.Le bruit peut entraîner de fausses mesures. Par conséquent, veuillez procéder aux mesures dans une salle calme pour obtenir un calibrage correct.Placez le microphone sur la position d’écoute principale.Aucun objet ne devrait s’interposer entre les enceintes et le microphone.Notez que le signal d’essai de l’enceinte peut être élevé lorsque vous effectuez le test.Ne placez pas le microphone derrière un meuble ou trop près d’un mur. Autrement, le test risque d'être faussé. Etalonnage automatique du son Vous pouvez écouter soit le mode ASC ou les réglages d’enceintes utilisateur.Oui: Vous écouterez le son en mode ASC (Etalonnage automatique du son).Non: Vous écouterez le son selon la valeur de réglage des enceintes.ParamètresDéplacer Sélect. RetourChanger Sélect. RetourEtalonnage auto du son : Oui ►Paramètre Etalonnage automatique du sonEtalonnage auto du son

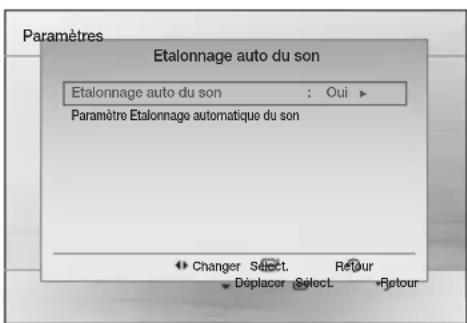

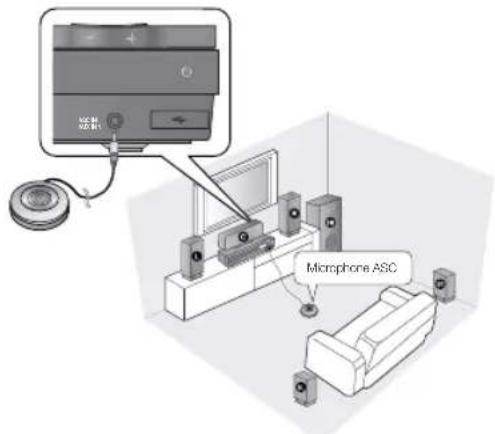

Réglage de l'étalonnage automatique du son Branchez le microphone ASC à la prise d’entrée ASC. Installez le microphone ASC à la position d’écoute.L'étalonnage automatique du son sera réglé automatiquement selon la séquence suivante : Avant gauche Centre Avant droit

Ambiance droite ➞ Ambiance gauche

Caisson de bassesAppuyez sur la touche RETURN pour annuler le réglage de l'étalonnage automatique du son.Débranchez le microphone ASC lorsque le message "REMOVE MIC (RETIRER LE MICROPHONE)" apparaît à l’écran.REMARQUELe réglage de la fonction Etalonnage auto du son prend environ 3 minutes. DRC (Compression dynamique) Cette fonction équilibre la plage entre les sons les plus forts et les plus faibles. Vous pouvez utiliser cette fonction pour bénéfi cier du son Dolby Digital lorsque vous visionnez un fi lm à faible volume (ex. : la nuit).Vous pouvez sélectionner les valeurs Plein, 6/8, 4/8, 2/8, Non. SYNC. AUDIO La synchronisation vidéo et audio peut ne pas concorder avec un téléviseur numérique.Si cela se produit, corrigez ce décalage pour les synchroniser. Vous pouvez régler le temps de propagation audio entre 0 ms et 300 ms. Réglez-le dans l'état optimal.

HT-D550-ZF-FR-1228.indd 29HT-D550-ZF-FR-1228.indd 29 2011-12-29 11:21:562011-12-29 11:21:5630 Français Confi guration AUDIO HDMI Les signaux audio transmis par le câble HDMI peuvent être commutés Oui/Non.Non : La vidéo est transmise par le câble de connexion HDMI uniquement, tandis que l’audio est émis par les enceintes de l'appareil uniquement.Oui : Les signaux audio et vidéo sont transmis par le câble de connexion HDMI, et le signal audio est émis par les enceintes de votre téléviseur uniquement.REMARQUELe réglage par défaut de cette fonction est HDMI Audio Off.L’audio HDMI est automatiquement mixé dans les 2 canaux pour les enceintes du téléviseur.Lorsque l’audio HDMI est réglé sur activé, les formats sonores PL II /DSP EQ /P.BASS ne fonctionnent pas.En mode iPod, ce menu n'est pas disponible.Lorsque l'option AUDIO HDMI est spécifi ée sur « Oui », le volume ne peut être réglé que via la télécommande du téléviseur. EQ utilisateur Vous pouvez confi gurer les réglages de l’égaliseur manuellement selon vos préférences.Paramètres Déplacer " Sélect. ' Retour Réinit. Régler Déplacer ' RetourEQ utilisateur

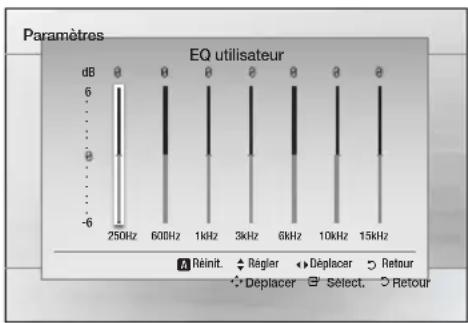

250Hz 600Hz 1kHz 3kHz 6kHz 10kHz 15kHzREMARQUECeci peut aussi être effectué à l'aide du bouton DSP/EQ. (voir page 38) Canal retour audio Vous pouvez apprécier le son du téléviseur via les enceintes du Home cinéma en utilisant un seul câble HDMI.

Non : Permet de désactiver la fonction Canal retour audio.Auto : Permet d'écouter le son du téléviseur depuis les enceintes du Home cinéma à condition que le téléviseur soit compatible avec la fonction Canal retour audio. REMARQUE Lorsque l’option Anynet+(HDMI-CEC) est spécifi ée sur Désac., la fonction Canal retour audio est indisponible.L'utilisation d'un câble HDMI non certifi é ARC (Canal retour audio) peut entraîner des problèmes d'incompatibilité.La fonction ARC (Canal retour audio) n'est disponible qu'en cas de connexion à un téléviseur compatible ARC.Système Installation initiale En utilisant l’Installation initiale, vous pouvez régler la langue, le format d’écran et le réglage de l'ASC (Auto Sound Calibration-Etalonnage auto du son). Vérifi ez si le microphone ASC est raccordé à l'appareil.REMARQUESi le câble HDMI est connecté au produit, le format du téléviseur n’apparaîtra pas et l’appareil sera réglé automatiquement en mode 16:9 Panoramique. Enregistrement DivX(R) Code d'enregistrement View DivX(R) VOD pour acheter et lire le contenu d'un DivX(R) VOD.REMARQUECette option ne sera pas activée si vous sélectionnez OK. Pour activer cette option, veuillez activer l’option DivX(R) Désactivation.Même une fois le système réinitialisé, les paramètres de Enregistrement DivX(R) ne seront pas réinitialisés. DivX(R) Désactivation Sélectionnez ceci pour obtenir un nouveau code d’enregistrement.

HT-D550-ZF-FR-1228.indd 30HT-D550-ZF-FR-1228.indd 30 2011-12-29 11:21:562011-12-29 11:21:56Français 3103 Confi gurationLangueVous pouvez sélectionner la langue que vous préférez pour le menu à l'écran, le menu du disque, etc.Language OSD Sélectionnez la langue pour les affi chages à l'écran.Menu DisqueSélectionnez la langue pour les affi chages du menu du disque.AudioSélectionnez la langue audio du disque.Sous-titresSélectionnez la langue pour les sous-titres du disque.a Pour sélectionner une autre langue, sélectionnez OTHERS du menu du disque, audio et sous-titres, et entrez le code de la langue de votre pays (voir page 45).a Vous ne pouvez pas sélectionner OTHERS (AUTRES)dans le menu de la langue OSD.REMARQUELa langue sélectionnée apparaîtra uniquement si elle est prise en charge par le disque.SécuritéLa fonction de verrou parental agit en liaison avec les DVD auxquels ont été attribué un niveau qui vous aide à contrôler les types de DVD que regarde votre famille. Il y a jusqu'à 8 niveaux d’évaluation sur un disque. Class. parental Sélectionnez le niveau d’évaluation que vous souhaitez régler. Un numéro élevé indique que le programme est destiné uniquement aux adultes. Par exemple, si vous sélectionnez jusqu'au niveau 6, les disques contenant le niveau 7, 8 ne seront pas lus.Entrez le mot de passe, puis appuyez sur le bouton ENTRÉE.- Par défaut, le mot de passe est réglé sur « 0000 ».- Une fois la confi guration terminée, le système revient sur l’écran précédent.

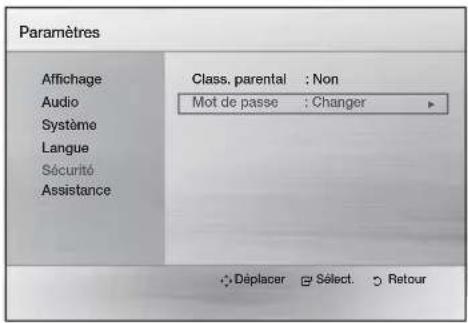

Modifi cation du mot de passe Sélectionnez Changer et entrez un mot de passe de 4 chiffres pour régler le verrou parental en utilisant les touches numériques de la télécommande. Déplacer " Sélect. ' RetourParamètresClass. parental : NonMot de passe : Changer AffichageAudioSystèmeLangueSécuritéAssistanceSi vous oubliez votre mot de passeRetirez le disque.Appuyez pendant 5 secondes ou plus sur la touche ARRÊT () située sur la télécommande. Tous les réglages seront ramenés aux réglages d'usine.Assistance Informations sur le produit Indiquez les informations relatives au produit, telles que le code du modèle, la version du logiciel, etc.

HT-D550-ZF-FR-1228.indd 31HT-D550-ZF-FR-1228.indd 31 2011-12-29 11:21:562011-12-29 11:21:5632 Français Fonctions de base Lecture d’un disque Appuyez sur la touche OUVERTURE/FERMETURE ().Déposez avec précaution le disque sur le plateau, avec l’étiquette du disque sur le dessus.Appuyez sur le bouton OUVERTURE/ FERMETURE () pour ouvrir le tiroir du disque. REMARQUEFonction Reprise. Lorsque vous arrêtez la lecture d'un disque, l'appareil garde en mémoire où vous l'avez arrêté, ainsi lorsque vous appuyez sur la touche LECTURE à nouveau, il démarre là où la lecture a été interrompue. (Cette fonction ne concerne que les DVD)Appuyez deux fois sur la touche ARRÊT pendant la lecture pour désactiver la fonction Reprise.Si aucune touche n'est actionnée sur l'appareil ou sur la télécommande pendant plus de 3 minutes lorsque l'appareil est en mode Pause, il passera en mode ARRÊT.L'écran initial peut apparaître différent, en fonction du contenu du disque.Les disques piratés ne fonctionnent pas dans cet appareil car ils violent les recommandations du CSS (Content Scrambling System : un système de protection contre la copie).a apparaît lorsque vous appuyez sur une touche non valide. Fonction économiseur d'écran TV/ Economiseur d'énergie Si aucun bouton n’est utilisé pendant plus de 5 minutes en mode Arrêt ou Lecture, l’économiseur d’écran sera activé.Si le produit reste en mode d’écran de veille pendant plus de 20 minutes, le courant sera automatiquement coupé. (Sauf durant la lecture d’un fi chier musical)

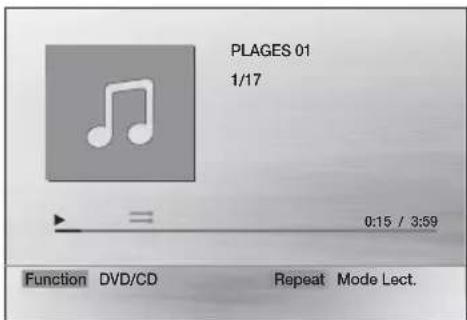

Lecture de CD audio (CD-DA)/MP3/WMA PLAGES 01 1/17 0:15 / 3:59Function DVD/CD Repeat Mode Lect.Insérez un CD audio (CD-DA) ou un disque MP3 dans le tiroir du disque.Pour un CD audio, la première piste sera lue automatiquement.- Appuyez sur les touches #$ pour revenir à la piste précédente/suivante.Pour un disque MP3/WMA, appuyez sur les touches ◄► pour sélectionner Musique, puis appuyez sur la touche ENTRÉE.- Appuyez sur les touches ▲▼◄► pour sélectionner l'élément souhaité, puis sur la touche ENTRÉE.- Appuyez sur les touches pour revenir aux pages précédentes/suivantes.Appuyez sur la touche ARRÊT () pour mettre fi n à la lecture.REMARQUECertains CD MP3/WMA peuvent ne pas être lus, en fonction du mode d'enregistrement.Le tableau du contenu d'un CD MP3 varie en fonction du format de la piste MP3/WMA enregistrée sur le disque.Les fi chiers WMA-DRM ne sont pas lus.

HT-D550-ZF-FR-1228.indd 32HT-D550-ZF-FR-1228.indd 32 2011-12-29 11:21:572011-12-29 11:21:57Français 3304 Fonctions de baseLecture de fi chiers JPEGLes images capturées avec un appareil photo numérique ou un caméscope, ou les fi chiers JPEG sur un ordinateur peuvent être enregistrés sur un CD et ensuite lus avec cet appareil.Insérez un disque JPEG dans le tiroir disque.Appuyez sur les touches ◄► pour sélectionner les Photos, puis sur la touche ENTRÉE.Appuyez sur les touches ▲▼ pour sélectionner le dossier que vous souhaitez lire, puis sur la touche ENTRÉE Appuyez sur les touches ▲▼ pour sélectionner les photos que vous souhaitez visualiser, puis sur la touche ENTRÉE.Le fi chier sélectionné sera lu et le diaporama démarrera.Pour arrêter le diaporama, appuyez sur la touche PAUSE ().Vous pouvez affi cher le fi chier précédent/suivant en appuyant sur les boutons ◄,► en mode diaporama.2010/01/01JPEG 1JPEG 2JPEG 3Function DVD/CD Page Retour642 X 352 ROOT Fonction rotation

Appuyez sur la touche VERTE (B) ou JAUNE (C) pendant le mode PAUSE.Touche VERTE (B) : Permet de pivoter de 90° dans le sens antihoraire.Touche JAUNE (C) : Permet de pivoter de 90° dans le sens horaire.REMARQUELes résolutions maximales prises en charge par l'appareil sont 5120 x 3480 (ou 19.0 MPixel) pour les fi chiers standard JPEG et 2048 x 1536 (ou 3.0 MPixel) pour les fi chiers d'images progressives.

Utilisation de la fonction de lecture Recherche avant/arrière dBAD Appuyez sur les touches pour la fonction Recherche.

1 ➞ 2 ➞ 3 ➞ 4 1 ➞ 2 ➞ 3 ➞ 4 REMARQUEAucun son ne retentit en mode recherche.La recherche en lecture produit du son uniquement lorsqu’elle est effectuée aux vitesses 1 et 2. Cette fonction est uniquement disponible pour le format CD-DA. Saut de scènes/chansons dBAD Appuyez sur les touches #$.Chaque fois que la touche est pressée pendant la lecture, le chapitre, la piste ou le répertoire (fi chier) précédent(e) ou suivant(e) sera lu(e).Vous ne pouvez pas sauter des chapitres consécutifs. Lecture en vitesse lente

Appuyez sur la touche PAUSE () puis sur la touche pour une lecture lente.

1 ➞2 ➞3 REMARQUEAucun son n'est audible pendant la lecture lente.La marche arrière en ralenti ne fonctionne pas.

Appuyez sur le bouton PAUSE à plusieurs reprises.La vidéo avance image par image chaque fois que vous appuyez sur cette touche en cours de lecture.REMARQUEAucun son n'est audible pendant la lecture en mode pas à pas. Fonction saut de 5 minutes

Appuyez sur la touche ◄,► en cours de lecture.La lecture saute de 5 minutes en avant lorsque vous appuyez sur la touche ►.La lecture saute de 5 minutes en arrière lorsque vous appuyez sur la touche ◄.REMARQUECette fonction est uniquement disponible pour les formats DivX contenant des informations d’heure. Utilisation du menu du disque

Vous pouvez visualiser les menus pour la langue audio, la langue des sous-titres, le profi l, etc. En cours de lecture, appuyez sur la touche DISC MENU de la télécommande.Appuyez sur les touches ▲▼◄► pour effectuer la sélection souhaitée, puis sur la touche ENTRÉE.REMARQUESelon le disque, les éléments de confi guration du menu peuvent varier et ce menu peut ne pas être disponible.

Utilisation du menu des titres

Pour les DVD contenant plusieurs titres, vous pouvez visualiser le titre de chaque fi lm. En cours de lecture, appuyez sur la touche TITLE MENU de la télécommande.Appuyez sur les touches ▲▼◄► pour effectuer la sélection souhaitée, puis sur la touche ENTRÉE.REMARQUESelon le disque, les éléments de confi guration du menu peuvent varier et ce menu peut ne pas être disponible.

HT-D550-ZF-FR-1228.indd 34HT-D550-ZF-FR-1228.indd 34 2011-12-29 11:21:572011-12-29 11:21:57Français 3504 Fonctions de base Lecture répétée dBAD Répétition des DVD/DivXVous pouvez répéter le titre, le chapitre ou la section (répétition A-B) d'un disque DVD/DivX.Répétition Non En cours de lecture d'un disque DVD/DivX, appuyez sur la touche REPEAT de la télécommande.Appuyez sur les touches ▲▼ pour sélectionner le mode de répétition souhaité, puis sur la touche ENTRÉE.Appuyez sur les touches ▲▼ pour sélectionner Non pour revenir à la lecture normale, puis sur la touche ENTRÉE. Titre ➞ Chapitre ➞ A - ➞ Non Titre

Non Répétition des disques CD/MP3Pendant la lecture d'un CD/ MP3, appuyez de façon répétée sur la touche REPEAT pour sélectionner le mode de répétition que vous souhaitez.

(Répéter non Répéter disque Répéter tout Aléatoire Répéter Section A-B)

Répéter non Répéter piste Rép répétition (Répertoire répétition) Répéter tout Aléatoire )

Lecture répétée de la section A-B

Vous pouvez relire à plusieurs reprises une section spéciale d’un DVD ou d’un CD.En cours de lecture d'un disque DVD ou CD, appuyez sur la touche REPEAT de la télécommande.Pour les DVD, appuyez sur les touches ▲▼ pour sélectionner A-.Pour les CD appuyez de façon répétée sur la touche REPEAT jusqu'à ce que apparaisse.Appuyez sur la touche ENTRÉE au point où vous souhaitez que la répétition de lecture débute (A).Appuyez sur la touche ENTRÉE au point où vous souhaitez que la répétition de lecture s'arrête (B).Pour revenir à une lecture normale, Pour les DVD, appuyez sur les touches ▲▼ pour sélectionner Non. Pour les CD, appuyez sur la touche REPEAT pour sélectionner .REMARQUELa fonction de répétition de la section A-B ne prend pas en charge les disques DivX, MP3 ou JPEG.

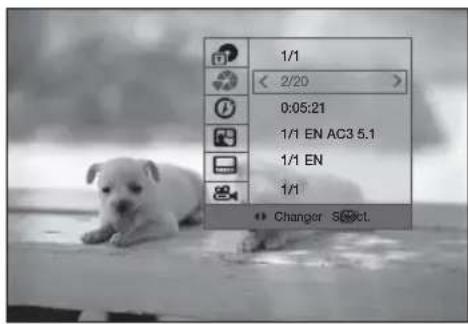

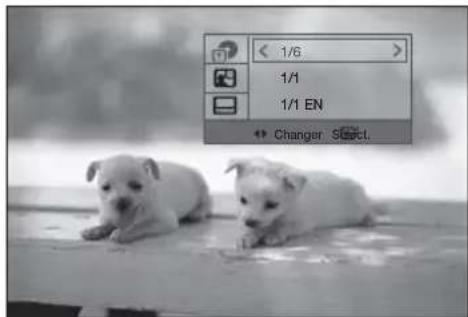

Changer Sélect. 1/6 1/1 1/1 ENEn cours de lecture, appuyez sur la touche TOOLS de la télécommande.Appuyez sur les touches ▲▼pour sélectionner l’élément souhaité.Appuyez sur les touches ◄► pour réaliser le changement de confi guration souhaitée, puis sur la touche ENTRÉE.- Vous pouvez utiliser les touches numériques de la télécommande pour contrôler certains éléments.Pour que les informations du disque disparaissent, appuyez de nouveau sur la touche TOOLS.REMARQUESi vous lisez le contenu du menu tools, selon le disque, certaines fonctions peuvent ne pas être activées.Vous pouvez également sélectionner DTS, Dolby Digital ou Pro Logic, en fonction du disque.Certains menus tools peuvent différer en fonction des disques et des fi chiers.

Menu OUTILS Titre ( ) : pour accéder au titre désiré lorsque le disque en comporte plusieurs. ¨Par exemple, s'il y a plusieurs fi lms sur un DVD, chaque fi lm sera identifi é par un titre. Chapitre ( ) : la plupart des disques DVD sont enregistrés en chapitres ainsi vous pouvez trouver rapidement un chapitre spécifi que. Durée de lecture ( ) : permet la lecture d'un fi lm à partir de l'heure désirée. Vous devez entrer l'heure de départ en tant que référence. La fonction de recherche d'heure n'est pas prise en charge par certains disques. Audio ( ): se rapporte à la langue de la piste sonore du fi lm. Un disque DVD peut contenir jusqu’à 8 langues audio. Sous-titre ( ): se rapporte aux langues des sous-titres disponibles sur le disque. Vous pouvez choisir les langues des sous- titres ou, si vous préférez, les effacer de l'écran. Un disque DVD peut contenir jusqu’à 32 langues de sous-titres. Angle ( ): lorsqu’un DVD propose plusieurs angles de vue pour une scène donnée, vous pouvez utiliser la fonction Angle. Sélection de la langue Audio

Appuyez sur la touche TOOLS.Appuyez sur les boutons ▲▼ pour sélectionner l'affi chage AUDIO ( Appuyez sur les boutons ◄► pour sélectionner la langue audio souhaitée.Selon le nombre de langues que le DVD comprend, vous sélectionnez une langue audio différente à chaque fois que vous appuyez sur le bouton. Sélection de la langue des sous-titres

Appuyez sur la touche TOOLS .Appuyez sur les boutons ▲▼ pour sélectionner l'affi chage SOUS-TITRE

TOOLS HT-D550-ZF-FR-1228.indd 36HT-D550-ZF-FR-1228.indd 36 2011-12-29 11:22:002011-12-29 11:22:00Français 3704 Fonctions de baseAppuyez sur les boutons ◄► pour sélectionner la langue de sous-titres souhaitée.Selon le nombre de langues que le DVD comprend, vous sélectionnez une langue de sous-titres différente à chaque fois que vous appuyez sur le bouton.REMARQUESelon le type de disque, certaines fonctions des langues de sous-titrage et audio peuvent ne pas être disponibles.Fonction de sous-titrage Vous devez être familier avec l’extraction vidéo et la mise en forme des données pour pouvoir utiliser correctement cette fonction.Pour utiliser la fonction de sous-titrage, enregistrer le fi chier des sous-titres (*.smi) sous le même nom que le fi chier DivX (*.avi), dans le même dossier.Example. Racine Samsung_007CD1.aviSamsung_007CD1.smiLe nom de fi chier peut contenir jusqu'à 100 caractères alphanumériques ou 50 caractères asiatiques (caractères à 2 octets tels le Coréen et le chinois).Les sous-titres des fi chiers DivX *.smi, *.sub, *.srt au-delà de 148 Ko ne sont pas pris en charge. Fonction Angle

Cette fonction vous permet de visualiser une même scène sous différents angles.Appuyez sur la touche TOOLS.Appuyez sur les touches ▲▼ pour sélectionner l'affi chage ANGLE ( Appuyez sur les boutons ◄► pour sélectionner l’angle souhaité.REMARQUELa fonction Angle ne prend en charge que les disques sur lesquels plusieurs angles ont été enregistrés.

SLEEP Vous pouvez défi nir l’heure à laquelle le Home cinéma doit automatiquement s’arrêter.Appuyez sur le bouton SLEEP.À chaque fois que vous appuyez sur ce bouton, la sélection change comme suit :SLP 10 SLP 20

SLP 90 SLP 120 SLP 150 OFF. DIMMER Vous pouvez régler la luminosité de l'affi chage sur l’unité principale.Appuyez sur le bouton DIMMER.Mode sonore P.BASS L’option P.BASS amplifi e les basses afi n d’améliorer les fréquences de graves.La fonction OPTIMISEUR MP3 offre une meilleure qualité de son grâce à la mise à l’échelle de la fréquence d’échantillonnage.Appuyez sur la touche P.BASS.Source à modulation par impulsion et codage linéaire (LPCM) à 2 canauxPOWER BASS ON POWER BASS OFFFichier MP3MP3 ENHANCE ON ➞POWER BASS ON ➞POWER BASS OFFREMARQUELa fonction P.BASS n’est compatible qu’avec les sources à modulation par impulsion et codage linéaire (LPCM) à deux canaux (MP3, DivX, CD et WMA).La fonction P.BASS n’est pas compatible avec les modes GIGA SOUND ou Dolby Pro Logic ll.Si vous appuyez sur la touche P.BASS en mode DSP/EQ, ce mode se désactive automatiquement et P. BASS s’active.La fonction d’enrichissement MP3 n'est disponible qu'avec un fi chier MP3.

HT-D550-ZF-FR-1228.indd 37HT-D550-ZF-FR-1228.indd 37 2011-12-29 11:22:052011-12-29 11:22:0538 Français Fonctions de base GIGA La fonction GIGA Sound amplifi e les graves et les améliore deux fois plus afi n de vous permettre d’apprécier la puissance du son réel. La fonction GIGA Sound s’applique uniquement au caisson de graves.Appuyez sur le bouton GIGA.REMARQUESi la fonction GIGA Sound est spécifi ée sur « OUI », d’autres effets liés au champ acoustique ne seront pas appliqués.Si la fonction DOLBY PLII est spécifi ée sur « OUI », l’effet lié à GIGA Sound ne sera pas appliqué.La fonction GIGA Sound (GIGA Sound) fonctionne uniquement en mode LPCM à 2 canaux. S.VOL (CONT. DE VOL. INTELLIGENT) Cette option permet de régler et de stabiliser le niveau du volume afi n d’éviter les changements de niveau importants lorsque vous changez de chaîne ou pendant un changement de scène.Appuyez sur la touche S.VOL.Chaque fois que vous appuyez sur cette touche, la sélection change dans l’ordre suivant : SMART VOLUME ON

Vous pouvez également appuyez sur le bouton S/W LEVEL de la télécommande et utiliser les boutons ◄ ou ► pour régler le niveau du caisson de graves.Appuyez sur le bouton S/W LEVEL.

DSP (Traitement du signal numérique)/EQ DSP (Traitement du signal numérique) : Les modes DSP ont été défi nis pour simuler différents environnements acoustiques.EQ : Vous pouvez sélectionner POPS, JAZZ, ROCK ou USER afi n d’optimiser le son en fonction du genre de musique que vous écoutez.Appuyez sur la touche DSP/EQ.POPS, JAZZ, ROCK Selon le type de musique, vous pouvez sélectionner POPS, JAZZ et ROCK. USER Vous pouvez écouter la musique tout en procédant au réglage de l’option « EQ:USER (EQ : UTIL) ».Si vous appuyez sur ENTRÉE sous le menu « EQ:USER (EQ : UTIL) », une fenêtre s'affi chera vous autorisant à changer les paramètres EQ selon vos préférences.STUDIOProcure la sensation de présence dans un studio. CLUB Simule le son d'un club de danse avec le renforcement des notes de basse. HALL Offre des voix nettes comme dans une salle de concert.MOVIEProcure la sensation d'un fi lm de cinéma.CHURCHProcure le sentiment d'être dans une grande église. OFF A sélectionner pour l'écoute normale.REMARQUELa fonction DSP/EQ n’est disponible qu’en mode stéréo.La fonction DSP/EQ est indisponible lors de la lecture du signal AC3 en mode 2,1 canaux.

HT-D550-ZF-FR-1228.indd 38HT-D550-ZF-FR-1228.indd 38 2011-12-29 11:22:062011-12-29 11:22:06Français 3904 Fonctions de base Mode Dolby Pro Logic ll Vous pouvez sélectionner le mode audio Dolby Pro Logic II souhaité.Appuyez sur la touche PL II.MUSICLorsque vous écoutez de la musique, vous pouvez tester les effets sonores comme si vous écoutiez la performance réelle.MOVIEAssure un son plus réel à la bande son du fi l m .PROLOGVous pouvez écouter une source sonore à 2 canaux en un son surround 5.1 avec toutes les enceintes activées.- Une ou plusieurs enceinte(s) risquent de ne pas émettre de son, selon le signal d’entrée.MATRIXVous bénéfi cierez d'un son ambiophonique multi-canaux.STEREOA sélectionner pour écouter le son des enceintes gauche et droite avant et du caisson de basses uniquement.REMARQUESi vous sélectionnez le mode Pro Logic II, connectez votre périphérique aux prises d'entrée d’audio AUDIO INPUT (L et R) de l’appareil. Si vous ne connectez qu'une seule entrée (L ou R), l'écoute du son ambiophonique est impossible.La fonction Pro Logic II n’est disponible qu’en mode Stéréo.La fonction Pro Logic II est indisponible lors de la lecture du signal AC3 en mode 2,1 canaux.Écoute de la radioUtilisation des touches de la télécommandeAppuyez sur la touche FUNCTION pour sélectionner FM.Sélectionnez une station.Syntonisation préréglée 1 : Vous devez d’abord ajouter une fréquence de votre choix à titre de préréglage. Appuyez sur le bouton ARRÊT () pour sélectionner PRÉRÉGLÉ puis appuyez sur le bouton TUNING/CH ( ) afi n de choisir une station préréglée.

Syntonisation manuelle : Appuyez sur le bouton ARRÊT () pour sélectionner MANUEL puis appuyez sur le bouton TUNING/CH () afi n de syntoniser une fréquence supérieure ou inférieure. Automatic Tuning : Appuyez sur le bouton ARRÊT () pour sélectionner MANUEL puis appuyez sur le bouton TUNING/CH ( ) enfoncé afi n de rechercher la bande automatiquement. Réglage Mono/Stéréo Appuyez sur la touche MO/ST.Chaque fois que vous appuyez sur cette touche, le son est commuté entre STEREO et MONO.Dans une zone de faible réception, sélectionnez MONO pour une réception claire sans interférence. Préréglage des stations Exemple : Préréglage de FM 89.10 dans la mémoire Appuyez sur la touche FUNCTION pour sélectionner FM. Appuyez sur la touche TUNING/CH ( ) pour sélectionner <89.10>.Appuyez sur la touche TUNER MEMORY. Le nombre clignote à l'écran.Appuyez sur les touches TUNING/CH ) et sélectionnez le nombre préréglé.Vous pouvez sélectionner entre 1 et 15 présélections.Appuyez à nouveau sur la touche TUNER MEMORY.Appuyez sur la touche TUNER MEMORY avant que le nombre ne disparaisse de l’écran.Le nombre disparaît de l’écran et la station est prise en mémoire.Pour prérégler une autre station, répétez les étapes 2 à 5. A propos de la radiodiffusion RDS Utilisation du RDS (Système de Données Radio)pour recevoir des stations FMRDS permet aux stations FM d'envoyer un signal complémentaire durant les signaux de leur programme régulier. Par exemple, les stations diffusent leur nom, ainsi que des informations concernant le type de programme qu'elles émettent, tel que le sport ou la musique, etc.Lorsqu'une station FM réglée procure le service RDS, l'indicateur RDS s'allume sur l'affi chage.

HT-D550-ZF-FR-1228.indd 39HT-D550-ZF-FR-1228.indd 39 2011-12-29 11:22:072011-12-29 11:22:0740 Français Fonctions de base Description de la fonction RDSPTY (Type de programme) : Permet d'affi cher le type de programme en cours de diffusion.PS NAME (nom du Service de programme) : Permet d'affi cher le nom de la station de radiodiffusion. Il est composé de 8 caractères.RT (texte radio) : Décode le texte émis par une station (si existant). Il est composé d'un maximum de 64 caractères.CT (Heure) : Décode l'heure présente à partir de la fréquence FM. Certaines stations ne transmettent pas les informations PTY, RT ou CT c'est pourquoi elle n'est pas affi chée dans tous les cas.TA (Info trafi c) : TA ON/OFF indique qu'une information trafi c est en coursREMARQUELa fonction RDS peut ne pas fonctionner correctement si la station réglée ne transmet pas le signal RDS correctement ou si la puissance du signal est faible.Pour affi cher les signaux RDSVous pouvez visualiser les signaux RDS que la station émet sur l'affi chage.Appuyez sur la touche RDS DISPLAY alors que vous écoutez la station FM.Chaque fois que vous appuyez sur la touche, l'affi chage change pour vous indiquer l'information suivante : PS NAME RT CT Frequency (Program Service)Lors de la recherche, <PS> apparaît suivi du nom de la station. <NO PS> apparaît si aucun signal n'est émis. (RadioText)Lors de la recherche, <RT> apparaît suivi des messages textes que la station émet. <NO RT> apparaît si aucun signal n'est émis.FrequencyFréquence de la station (service non RDS) A propos des caractères indiqués sur l'affi chageLorsque l'affi chage indique les signaux PS ou RT, les caractères suivants sont utilisés.la fenêtre d'affi chage ne différencie pas les lettres majuscules et minuscules et utilise toujours les lettres majuscules.La fenêtre d'affi chage n'indique pas les lettres accentuées, <A,> par exemple, peut représenter les accents <A’s> tels que <À, Â, Ä, Á, Å et Ã.>

Indication PTY (Type de Programme) etfonction PTY-SEARCH (Recherche typede Programme)L’un des avantages du service RDS consiste en la possibilité de localiser un type de programme particulier à partir des canaux préréglés en spécifi ant des codes PTY.Recherche d'un programme en utilisantles codes PTYAvant de démarrer!La fonction PTY ne s'applique qu'aux stations préréglées.Pour arrêter la recherche à tout moment au cours du procédé, appuyez sur la touche PTY SEARCH pendant la recherche.Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fi n, recommencez depuis l'étape 1.Lorsque vous appuyez sur les touches de la télécommande primaire, assurez-vous d'avoir sélectionné la station FM en utilisant la télécommande primaire.

Appuyez sur la touche PTY SEARCH tout en écoutant la station FM.Appuyez sur la touche PTY- ou PTY+ jusqu’à ce que le code PTY que vous désirez apparaisse sur l'affi chage.L'affi chage vous indique les codes PTY décrits sur la droite.Appuyez sur la touche PTY SEARCH à nouveau, pendant que le code PTY sélectionné à l'étape précédente est toujours affi ché. L'unité centrale recherche 15 stations FM préréglées, s'arrête lorsque celle que vous avez sélectionnée est trouvée, et syntonise cette station.

RDS DISPLAY HT-D550-ZF-FR-1228.indd 40HT-D550-ZF-FR-1228.indd 40 2011-12-29 11:22:092011-12-29 11:22:09Français 4105 Fonctions avancéesFonction USB Lecture des fi chiers multimédia en utilisant Vous pourrez profi ter de la plupart des fi chiers multimédia tels que photos, fi lms et musique enregistrés sur un lecteur MP3, une clé USB ou un caméscope en haute qualité vidéo avec le son 5 canaux +1 en raccordant le périphérique de stockage au port USB de l'appareil.ASC IN/AUX IN 1Branchez le périphérique USB sur le port USB situé sur l'avant de l'appareil.Appuyez sur la touche FUNCTION pour sélectionner USB.USB apparaît brièvement à l’écran de l’affi cheur.Appuyez sur les boutons pour sélectionner les options Vidéos, Photos ou Musique. - Sélectionnez un fi chier à lire.Retrait sécuritaire d’un dispositif USBAfi n d’éviter d’endommager les données stockées sur le périphérique USB, retirez ce dernier avec précaution avant de débrancher le câble USB.Appuyez sur la touche JAUNE (C).- REMOVE s’affi che à l’écran. Retirez le câble USB.REMARQUEPour écouter vos fi chiers musicaux avec un son 5 canaux +1, vous devez régler le mode Dolby Pro Logic II sur Matrix. (Voir page 39)Retirez lentement le câble USB du port USB. Dans le cas contraire, vous pourriez endommager le port USB.

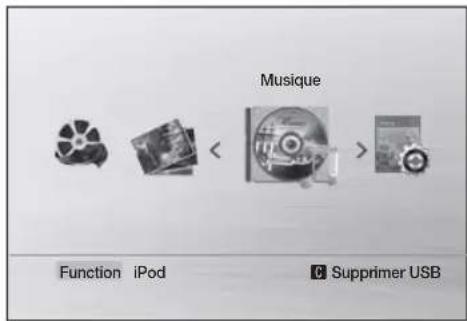

Utilisation d’un iPod/iPhoneSi le système est connecté à un iPod/iPhone à l’aide d’un câble USB (non fourni), vous pourrez lire la musique de l’iPod/iPhone via le système.ASC IN/AUX IN 1Connectez l’iPod/iPhone au port USB situé à l’avant de l’appareil, à l’aide du câble USB.Votre iPod se met automatiquement sous tension.Vous devriez appuyer sur le bouton Fonction pour basculer en mode REMOTE IPOD ou IPOD. REMOTE IPOD Aucune vidéo ne s’affi che sur le téléviseur. Vous pouvez régler le volume à l’aide de la télécommande. La fonction Play and Search est activée uniquement sur le lecteur iPod. IPOD La sélection des fi chiers sera activée sur le téléviseur. La télécommande peut être utilisée pour le réglage du volume ou les paramètres de lecture. Ecouter de la musique (Mode IPOD) Vous pouvez écouter des fi chiers de musique stockés sur votre iPod en connectant celui-ci au produit. Musique Function iPod Supprimer USB Appuyez sur la touche FUNCTION pour sélectionner IPOD.Appuyez sur les touches ◄►pour sélectionner Music.

Fonctions avancées HT-D550-ZF-FR-1228.indd 41HT-D550-ZF-FR-1228.indd 41 2011-12-29 11:22:112011-12-29 11:22:1142 Français Fonctions avancées Sélectionnez le fi chier de musique à écouter. Vous pouvez utiliser la télécommande ou l'appareil pour exécuter les fonctions de lecture de base, notamment les touches LECTURE, PAUSE, ARRÊT, #/ $, / et REPEAT. Voir page REMARQUESi vous parlez au téléphone en ayant l'iPhone connecté au produit, n’appuyez pas sur le bouton LECTURE (

Réglez le volume à un niveau modéré avant de connecter votre iPod à l'appareil.Si vous connectez un iPod lorsque l'appareil est sous tension, l'appareil charge la batterie du iPod. Catégories de fi chiers musicaux iPod Les renseignements liés au fi chier, notamment le nom de l'artiste, le nom de l'album, le titre et le genre du morceau de musique s'affi chent en fonction de l'étiquette ID3 du fi chier de musique approprié.ArtistLecture par artiste.GenericLecture par genre.ComposersLecture par compositeur.PlaylistLecture par liste.AlbumLecture par album.SongsLecture dans l’ordre numérique ou alphabétiqueREMARQUELa liste des catégories peut différer selon le modèle de iPod.Qu’est-ce qu’une étiquette ID3 ?Attaché à un fi chier MP3, cet élément contient les renseignements sur le fi chier tels que le titre, l'artiste, l'album, l'année, le genre, outre un champ réservé aux commentaires.

Modèles iPod/iPhone compatibles avec ce produit iPod touch (3ème génération) iPod touch (2ème génération)iPod touch (1ère génération)iPod classiciPod avec vidéo iPod avec connecteur dock iPod à Molette cliquableiPod nano (5ème génération)iPod nano (4ème génération)iPod nano (3ème génération)iPod nano (2ème génération)iPod nano (1ère génération)iPhone 3GSiPhone 3GiPhoneREMARQUE« Made for iPod » (Conçu pour iPod) signifi e que le dispositif électronique a été conçu pour être connecté spécialement à un iPod et a été certifi é conforme aux normes de performance Apple par le développeur.« Made for iPhone » (Conçu pour iPhone) signifi e que l’accessoire électronique a été spécialement conçu pour être connecté à un iPhone et a été certifi é conforme aux normes de performance Apple par le développeur.Apple ne peut être tenu responsable du fonctionnement de cet appareil ou de sa conformité aux normes de sécurité et aux normes réglementaires.La commande de volume peut ne pas fonctionner normalement sur les modèles iPod et iPhone non répertoriés dans la liste ci-dessus. Lorsqu'une erreur se produit sur un des modèles listés plus haut, veuillez mettre à jour l'iPod/iPhone à l'aide de la version la plus récente du produit.Selon la version du logiciel de l’iPod utilisée, certains problèmes peuvent survenir au niveau des commandes. Ceci n’est pas un dysfonctionnement du Home cinéma.Selon la version du logiciel ou le type d’iPod utlisé(e), certaines opérations peuvent varier. Installez le logiciel iPod le plus récent. (recommandé)La lecture des applications exécutées via le produit peut ne pas être garantie. Nous vous recommandons d’exécuter le contenu téléchargé sur l’iPod.Si vous rencontrez des diffi cultés dans l’utilisation de l’iPod, reportez-vous au site Web www.apple.com/support/ipod.Cet appareil n'est pas conçu pour lire les fi chiers vidéo.

HT-D550-ZF-FR-1228.indd 42HT-D550-ZF-FR-1228.indd 42 2011-12-29 11:22:132011-12-29 11:22:13Français 43 05 Fonctions avancées Enregistrement sur périphérique USB Lors de la lecture d'un CD audio à l’aide de la fonction USB Recording (Enregistrement sur périphérique USB) ou de l’audition de la radio FM ou de la réception d’une source audio à partir d’un appareil externe, vous pouvez enregistrer la source audio dans la mémoire USB. Ex) Enregistrement des contenus audio d’un CD audio sur un périphérique USBConnectez le périphérique USB au produit.Insérez le CD audio dans le tiroir du lecteur.Appuyez sur le bouton USB REC de la télécommande.Pour commencer l’extraction de la piste actuelle, appuyez sur le bouton USB REC de la télécommande tandis que le système lit une piste ou s’est arrêté momentanément.Pour effectuer l’enregistrement de tout le CD, appuyez sur le bouton USB REC de la télécommande et maintenez-le enfoncé.- Le message « FULL CD RIPPING » apparaît à l’écran et l’enregistrement commence.Appuyez sur le bouton ARRÊT () pour mettre fi n à l’enregistrement.À la fi n de l’enregistrement du CD sur le périphérique USB, vous trouverez un nouveau dossier stocké sur le lecteur USB intitulé « RECORDING ». Le contenu est sauvegardé dans le dossier au format MP3.À la fi n de l’enregistrement de la radio FM ou de la source AUX sur le périphérique USB, vous trouverez un nouveau dossier stocké sur le lecteur USB intitulé « TUNER RECORDING » ou « AUX RECORDING ». Le contenu est sauvegardé dans le dossier au format MP3.REMARQUENe déconnectez pas le périphérique USB ou ne débranchez pas le câble d’alimentation pendant l’enregistrement sur le périphérique USB.Cela pourrait endommager les données.Pour arrêter l’enregistrement sur le périphérique USB, appuyez sur le bouton ARRÊT et déconnectez le périphérique USB après que le système ait complètement arrêté la lecture du CD.

Si vous déconnectez le périphérique USB pendant l’enregistrement, le système s’éteindra et vous ne pourrez pas supprimer le fi chier enregistré.Si vous connectez le périphérique USB au système pendant la lecture d’un CD, le système suspendra la lecture pour la reprendre ultérieurement.Les CD au format DTS ne peuvent pas être enregistrés.Si la durée de l’enregistrement est inférieure à 5 secondes, il est possible que le fi chier d’enregistrement ne puisse pas être créé.L’enregistrement USB fonctionne uniquement lorsque le périphérique est formaté selon le système de fi chiers FAT. (Le format de fi chier NTFS n’est pas pris en charge.)Le signal audio n’est pas émis durant l’enregistrement du CD sur le périphérique USB.Lorsque l’option AUDIO HDMI est réglée sur Act., la fonction Enregistrement sur périphérique USB n’est pas prise en charge.

HT-D550-ZF-FR-1228.indd 43HT-D550-ZF-FR-1228.indd 43 2011-12-29 11:22:132011-12-29 11:22:1344 Français Autres informations Dépannage Reportez-vous au tableau ci-dessous lorsque l'appareil ne fonctionne pas correctement. Si le problème que vous constatez ne fi gure pas dans la liste ci-dessous ou si les instructions ci-dessous ne vous aident pas, mettez l'appareil hors tension, déconnectez le cordon d'alimentation et contactez le distributeur le plus proche ou le centre de services Samsung Electronics. Problème Vérifi cation/Solution Il m’est impossible d’éjecter le disque.• Le cordon d'alimentation est-il correctement branché dans la prise ?• Coupez l'alimentation puis rétablissez-la.Le iPOD ne se connecte pas.• Vérifi ez l'état du connecteur et du socle du iPod. Maintenez la version du logiciel du iPod à jour.La lecture ne démarre pas.• Vérifi ez le code régional du DVD.Les disques DVD achetés à l’étranger sont parfois incompatibles.• Il m’est impossible de lire les CD-ROM et les DVD-ROM sur l'appareil.• Assurez-vous que le niveau d'évaluation est correct.La lecture ne démarre pas immédiatement lorsque les touches Play/Pause sont actionnées.• Utilisez-vous un disque déformé ou un disque ayant subi des rayures en surface ?• Nettoyez le disque.Absence de son. • Aucun son n’est produit pendant la lecture accélérée, la lecture lente ou la lecture image par image.• Les enceintes sont-elles raccordées correctement ? La confi guration des enceintes a-t-elle été correctement personnalisée ?• Le disque a-t-il été sérieusement endommagé ?Le son n'est généré que par certaines enceintes, pas par les six.• Sur certains disques DVD, le son est uniquement généré par les enceintes avant.• Vérifi ez si les enceintes sont correctement connectées.• Réglez le volume.• Pendant l'écoute d'un CD, de la radio ou du téléviseur, le son est uniquement généré par les enceintes avant. Sélectionnez "PROLOG" en appuyant sur PL II (Dolby Pro Logic II) situé sur la télécommande pour utiliser les six enceintes.Le son ambiophonique Dolby numérique 5 canaux + 1 n'est pas reproduit.• Est-ce que le disque comporte la mention "Dolby Digital 5.1 CH" ? Le son ambiophonique Dolby numérique 5 canaux + 1 n'est reproduit que si le disque a été enregistré en conséquence.• Selon l'écran d'information, la langue audio est-elle correctement réglée sur Dolby Digital 5.1-CH ?La télécommande ne fonctionne pas.• La télécommande est-elle utilisée dans les limites de sa portée en matière d’angle et de distance ?• Les piles sont-elles épuisées ?• Avez-vous sélectionné le mode approprié (RECEIVER DVD/TV)?• Le disque tourne mais aucune image n'est produite.• La qualité de l'image est médiocre et l'image tremble.• Le téléviseur est-il sous tension ?• Les câbles de la vidéo sont-ils branchés correctement ?• Le disque est-il sale ou endommagé ?• Si le disque a été médiocrement créé, il peut ne pas être lisible.La langue audio et les sous-titres ne fonctionnent pas. La langue audio et les sous-titres ne fonctionnent que si le disque les contient.L'écran du menu Disc/Title n'apparaît pas même lorsque la fonction Disc/Title est sélectionnée.• Utilisez-vous un disque qui ne comporte pas de menu ?Le format d'écran ne peut pas être modifi é. • La lecture des DVD 16:9 est possible en mode 16:9 WIDE (16:9 Large), 4:3 LETTER BOX (4/3 Boîte aux lettres) ou 4:3 PAN SCAN (4:3 Panoramique/Balayage) ; en revanche, les DVD 4:3 peuvent être lus au format 4:3 uniquement. Reportez vous à la pochette du disque DVD puis sélectionnez la fonction appropriée. HT-D550-ZF-FR-1228.indd 44HT-D550-ZF-FR-1228.indd 44 2011-12-29 11:22:132011-12-29 11:22:13Français 45 06 Autres informations Problème Vérifi cation/Solution

• L'appareil ne fonctionne pas. (Exemple : Le courant se coupe, la touche du panneau avant ne fonctionne pas ou un bruit étrange se fait entendre.)

• L'appareil ne fonctionne pas normalement.

• Appuyez pendant 5 secondes ou plus sur la touche ARRÊT () située sur la télécommande en l’absence de disque (fonction de réinitialisation). L'utilisation de la fonction RESET (REINITIALISATION) efface tous les réglages enregistrés. N'utilisez cette fonction que lorsque cela s'avère nécessaire. Le mot de passe du niveau d'évaluation a été oublié.

• Tandis que le message « NO DISC » (PAS DE DISQUE) est affi ché à l’écran de l'appareil, maintenez la touche ARRÊT () enfoncée pendant plus de 5 secondes. Le mot « INIT (INITIAL) » s’affi che et tous les réglages reviennent aux valeurs par défaut. Appuyez ensuite sur la touche POWER. L'utilisation de la fonction RESET (REINITIALISATION) efface tous les réglages enregistrés. N'utilisez cette fonction que lorsque cela s'avère nécessaire. La réception des émissions de radio est impossible.

• L’antenne est-elle connectée correctement ?

• Si le signal d’entrée de l’antenne est faible, installez une antenne FM extérieure à un endroit où la réception sera de meilleure qualité. Liste des codes de langue Entrez le numéro de code approprié pour OTHERS (Autres) du menu du disque, audio et sous-titres. (Voir page 31) Code Langue Code Langue Code Langue Code Langue Code Langue Code Langue1027 Afar 1142 Greek 1239 Interlingue 1345 Malagasy 1482 Kirundi 1527 Tajik 1028 Abkhazian 1144 English 1245 Inupiak 1347 Maori 1483 Romanian 1528 Thai 1032 Afrikaans 1145 Esperanto 1248 Indonesian 1349 Macedonian 1489 Russian 1529 Tigrinya 1039 Amharic 1149 Spanish 1253 Icelandic 1350 Malayalam 1491 Kinyarwanda 1531 Turkmen 1044 Arabic 1150 Estonian 1254 Italian 1352 Mongolian 1495 Sanskrit 1532 Tagalog 1045 Assamese 1151 Basque 1257 Hebrew 1353 Moldavian 1498 Sindhi 1534 Setswana 1051 Aymara 1157 Persian 1261 Japanese 1356 Marathi 1501 Sangro 1535 Tonga 1052 Azerbaijani 1165 Finnish 1269 Yiddish 1357 Malay 1502 Serbo-Croatian 1538 Turkish 1053 Bashkir 1166 Fiji 1283 Javanese 1358 Maltese 1503 Singhalese 1539 Tsonga 1057 Byelorussian 1171 Faeroese 1287 Georgian 1363 Burmese 1505 Slovak 1540 Tatar 1059 Bulgarian 1174 French 1297 Kazakh 1365 Nauru 1506 Slovenian 1543 Twi 1060 Bihari 1181 Frisian 1298 Greenlandic 1369 Nepali 1507 Samoan 1557 Ukrainian 1069 Bislama 1183 Irish 1299 Cambodian 1376 Dutch 1508 Shona 1564 Urdu

Bengali; Bangla 1186 Scots Gaelic 1300 Canada 1379 Norwegian 1509 Somali 1572 Uzbek 1067 Tibetan 1194 Galician 1301 Korean 1393 Occitan 1511 Albanian 1581 Vietnamese 1070 Breton 1196 Guarani 1305 Kashmiri 1403 (Afan) Oromo 1512 Serbian 1587 Volapuk 1079 Catalan 1203 Gujarati 1307 Kurdish 1408 Oriya 1513 Siswati 1613 Wolof 1093 Corsican 1209 Hausa 1311 Kirghiz 1417 Punjabi 1514 Sesotho 1632 Xhosa 1097 Czech 1217 Hindi 1313 Latin 1428 Polish 1515 Sundanese 1665 Yoruba 1103 Welsh 1226 Croatian 1326 Lingala 1435 Pashto, Pushto 1516 Swedish 1684 Chinese 1105 Danish 1229 Hungarian 1327 Laothian 1436 Portuguese 1517 Swahili 1697 Zulu 1109 German 1233 Armenian 1332 Lithuanian 1463 Quechua 1521 Tamil 1130 Bhutani 1235 Interlingua 1334Latvian, Lettish Rhaeto-Romance1525 Tegulu HT-D550-ZF-FR-1228.indd 45HT-D550-ZF-FR-1228.indd 45 2011-12-29 11:22:132011-12-29 11:22:1346 Français Autres informations *: Caractéristiques nominales- Samsung Electronics Co., Ltd se réserve le droit de modifi er les caractéristiques techniques sans avis préalable.- Le poids et les dimensions sont approximatifs.- La conception et les spécifi cations peuvent être modifi ées sans préavis.- Concernant l'alimentation et la consommation électrique, reportez-vous à l'étiquette apposée sur le produit. Specifi cations GénéralitésPoids 2,7 KgDimensions 430 (L) x 59 (H) x 249 (P) mmPlage de températures de fonctionnement+5°C à +35°CPlage de taux d’humidité de fonctionnement10 % à 75 %Syntoniseur FMRapport signal/bruit 70 dBSensibilité utilisable 10 dBDistorsion harmonique totale 0,5 %DisqueDVD (Digital Versatile Disc)Vitesse de lecture : 3,49 à 4,06 m/sDurée approximative de lecture (Disque simple face, simple couche) : 135 min12 cm (DISQUE COMPACT)Vitesse de lecture : 4,8 à 5,6 m/sDurée maximale de lecture : 74 min8cm (DISQUE COMPACT)Vitesse de lecture : 4,8 à 5,6 m/sDurée maximale de lecture : 20 minSortie vidéoVidéo Composite480i(576i)1 canal : 1,0 Vpp (charge de 75

R : 0,70 Vpp (charge de 75

B : 0,70 Vpp (charge de 75

Vidéo/Audio HDMI 1080p, 1080i, 720p, 480p(576p) Amplificateur Sortie de l’enceinte avant 167W x 2(3

Sortie de l'enceinte du centre 167W(3

Sortie du caisson de basses 167W(3

Gamme de fréquences 20 Hz à 20 kHz Rapport signal sur bruit 65dB Séparation des canaux 60dB Sensibilité d'entrée (AUX) 800 mV HT-D550-ZF-FR-1228.indd 46HT-D550-ZF-FR-1228.indd 46 2011-12-29 11:22:142011-12-29 11:22:14Français 47 06 Autres informations HT-D550 Enceinte Système d'enceintesSystème d’enceintes 5+1 canauxAvantAmbiophoniqueCentraleCaisson de gravesImpédance3 Ω3 Ω3 Ω3 ΩGamme de fréquences140 Hz à 20 kHz 140 Hz à 20 kHz 140 Hz à 20 kHz40 Hz à 160 HzNiveau de pression acoustique de sortie86 dB/W/M 86 dB/W/M 86 dB/W/M 88 dB/W/MEntrée nominale167 W 166 W 167 W 167 WEntrée maximale334 W 332 W 334 W 334 WDimensions (L x H x P)Avant/Ambiophonique : 90 x 141,5 x 68,5 mmCentrale : 360 x 74,5 x 68,5 mmCaisson de graves : 168 x 350 x 285 mmPoidsAvant/Ambiophonique : 0,58 kg Centrale : 0,96 kg, Caisson de graves : 3,6 kg HT-D555 Enceinte Système d'enceintesSystème d’enceintes 5+1 canauxAvantAmbiophoniqueCentraleCaisson de gravesImpédance3 Ω3 Ω3 Ω3 ΩGamme de fréquences140 Hz à 20 kHz 140 Hz à 20 kHz 140 Hz à 20 kHz40 Hz à 160 HzNiveau de pression acoustique de sortie86 dB/W/M 86 dB/W/M 86 dB/W/M 88 dB/W/MEntrée nominale167 W 166 W 167 W 167 WEntrée maximale334 W 332 W 334 W 334 WDimensions (L x H x P)Avant/Ambiophonique : 90 x 1300 x 119 mm (socle : 250 x 250)Centrale : 360 x 74,5 x 68,5 mmCaisson de graves : 168 x 350 x 295 mmPoidsAvant/ Ambiophonique : 3,8 kg Centrale : 0,96 kg, Caisson de graves : 3,6 kg HT-D553 Enceinte Système d'enceintesSystème d’enceintes 5+1 canauxAvantAmbiophoniqueCentraleCaisson de gravesImpédance3 Ω3 Ω3 Ω3 ΩGamme de fréquences140 Hz à 20 kHz 140 Hz à 20 kHz 140 Hz à 20 kHz40 Hz à 160 HzNiveau de pression acoustique de sortie86 dB/W/M 86 dB/W/M 86 dB/W/M 88 dB/W/MEntrée nominale167 W 166 W 167 W 167 WEntrée maximale334 W 332 W 334 W 334 WDimensions (L x H x P)Avant : 90 x 1300 x 119 mm (socle : 250 x 250)Ambiophonique : 90 x 141,5 x 68,5 mmCentrale : 360 x 74,5 x 68,5 mmCaisson de graves : 168 x 350 x 285 mmPoidsFront : 3,8 kg, Ambiophonique : 0,58 kg Centrale : 0,96 kg, Caisson de graves : 3,6 kg HT-D550-ZF-FR-1228.indd 47HT-D550-ZF-FR-1228.indd 47 2011-12-29 11:22:142011-12-29 11:22:14Area Contact Center
