BEDIENUNGSANLEITUNG HT-D555WK SAMSUNG

Digitales Heimkino-System Bedienungsanleitung

Erleben Sie die Möglichkeiten

Danke, dass Sie sich für dieses Produkt von Samsung entschieden haben.

Registrieren Sie Ihr Produkt unter folgendem Link, und profi tieren Sie von unserem umfassenden Kundenservice:

www.samsung.com/register

Sicherheitsinformationen

Sicherheitshinweise

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN.

ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

Dieses Symbol weist auf eine „gefährliche Netzspannung" im Inneren des Players hin. Es besteht die Gefahr von Stromschlägen und Körperverletzungen.	ACHTUNG : UM STROMSCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS UND STECKEN SIE DEN STECKER VOLLSTÄNDIG EIN.	Dieses Symbol weist auf wichtige Anweisungen im Begleitmaterial zum Produkt hin.

WARNUNG

- Schützen Sie das Gerät vor Nässe und Feuchtigkeit, um die Gefahr von Bränden oder Stromschlägen zu verringern.

ACHTUNG

• Das Gerät darf nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommen. Außerdem dürfen keine mit Flüssigkeiten gefüllten Behälter, wie beispielsweise Vasen, darauf abgestellt werden.
• Um das Gerät vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Stellen Sie deshalb sicher, dass Sie den Netzstecker stets leicht erreichen können.
• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Der Netzstecker sollte jederzeit in Reichweite und zugänglich sein, da er aus der Steckdose entfernt werden muss, um das Gerät vollständig abzuschalten.

Dieser CD-Player ist ein LASERPRODUKT DER KLASSE 1.

Lesen Sie vor Inbetriebnahme des Geräts die vorliegende Bedienungsanleitung. Bitte beachten Sie alle Sicherheits- und Bedienhinweise. Verwenden Sie das Gerät ausschließlich wie in der Anleitung beschrieben. Auf diese Weise können Sie Ihr neues Gerät von Anfang an optimal nutzen und vermeiden Bedienfehler.

ACHTUNG

- UNSICHTBARER LASERSTRAHL BEI GEÖFFNETEM GERÄT ODER BESCHÄDIGTER VERRIEGELUNG, KONTAKT MIT LASERSTRAHL VERMEIDEN!

2 Deutsch

Vorsichtsmaßnahmen

• Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht.
• Stellen Sie den Player horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass um ihn herum ausreichend Platz (7,5-10 cm) zur Belüftung bleibt.
• Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind.
• Stellen Sie keine Gegenstände auf das Gerät.
• Stellen Sie sicher, dass keine Disk eingelegt ist, bevor Sie das Gerät bewegen.
• Ziehen Sie zum sicheren Trennen des Geräts von der Stromversorgung den Netzstecker aus der Steckdose, insbesondere, wenn Sie das Gerät längere Zeit nicht nutzen.
• Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.
• Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Andernfalls können Überhitzung und Fehlfunktionen der Anlage auftreten.
• Schützen Sie das Produkt vor Feuchtigkeit, übermäßiger Hitze oder Geräten, die starke magnetische oder elektrische Felder erzeugen (z. B. Lautsprecher).
• Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung.
• Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich.
• Wenn Sie Ihr Heimkino-System oder eine CD aus dem Kalten ins Warme bringen, kann sich Feuchtigkeit darauf niederschlagen. Warten Sie in solchen Fällen ca. 2 Stunden, bis das Gerät Raumtemperatur erreicht hat, bevor Sie es in Betrieb nehmen.
• Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll sondern über eine entsprechende Sammelstelle (siehe Hinweis am Ende dieses Benutzerhandbuchs).

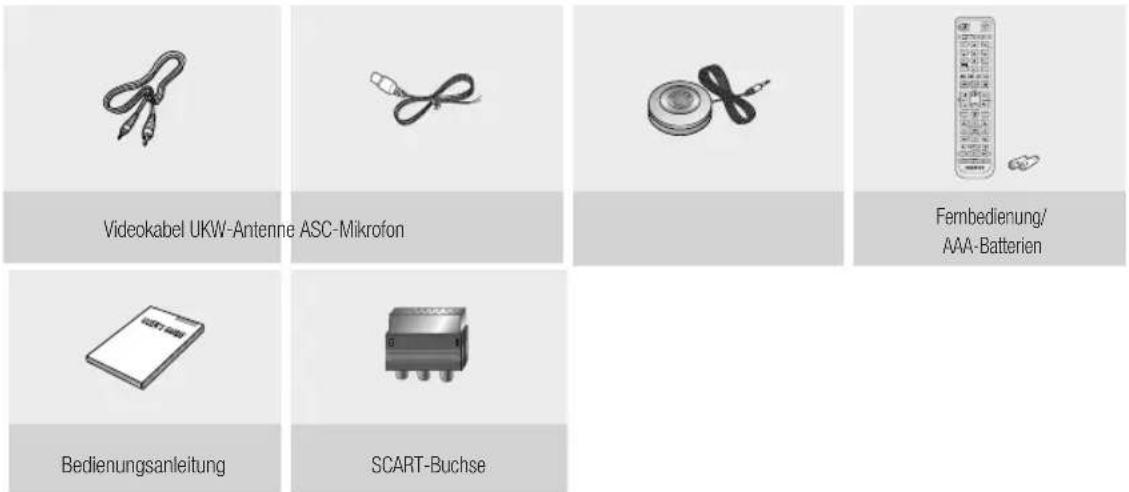

Zubehör

Überprüfen Sie, ob die folgenden Teile im Lieferumfang enthalten sind:

Videokabel UKW-Antenne ASC-Mikrofon Fernbedienung/ AAA-Batterien Bedienungsanleitung SCART-Buchse

Deutsch

Sicherheitsinformationen

Vorsichtsmaßnahmen beim Verwenden und Lagern von Disks

Kratzer auf der Disk könnten die Ton- und Bildqualität verringern sowie Sprünge bei der Wiedergabe verursachen. Achten Sie besonders darauf, den Disks bei der Handhabung keine Kratzer zuzufügen.

Halten der Disks

• Berühren Sie nicht die Wiedergabeseite einer Disk.
• Halten Sie die Disk mit den Fingerspitzen am Rand fest, damit keine Fingerabdrücke auf der beschreibbaren Oberfläche zurückbleiben.
• Kleben Sie kein Papier oder Klebeband auf die Disk

Disk-Lagerung

• Setzen Sie die Disk nicht direkter Sonneneinstrahlung aus.
• Bewahren Sie die Disk an einem kühlen, gut belüfteten Ort auf.
• Bewahren Sie die Disk in einer sauberen Schutzhülle auf. Stellen Sie die Disk vertikal auf.

HINWEIS

Achten Sie darauf, dass die Disk nicht verschmutzt wird.
■ Legen Sie keine beschädigten oder zerkratzten Disks ein.

Verwenden und Lagern von Disks

Wenn sich Fingerabdrücke oder Schmutz auf der Disk befinden, säubern Sie sie mit einem milden Reinigungsmittel und einem weichen Tuch.

• Säubern Sie die Disk von innen nach außen.

HINWEIS

- Wenn kalte Teile des Heimkino-Systems mit warmer Luft in Kontakt kommen, kann sich Feuchtigkeit darauf niederschlagen. Bei Feuchtigkeit innerhalb des Players funktioniert dieses ggf. nicht ordnungsgemäß. Entnehmen Sie in diesem Fall die Disk, und lassen Sie das Gerät mit eingeschalteter Stromversorgung für ein bis zwei Stunden trocknen.

Lizenz

- Dolby", Pro Logic" und das Doppel-D-Symbol sind ein registriertes Warenzeichen von Dolby Laboratories.

4

Deutsch

dts ^TM

Digital Surround

- Hergestellt unter Lizenz und US-Patentnummem: 5,956,674; 5,974,380; 6,487,535 & sowie anderen in den USA und weltweit ausgestellten und angemeldeten Patenten. DTS, das Symbol, und DTS zusammen mit dem Symbol sind eingetragene Warenzeichen. DTS Digital Sourround und die DTS Logos sind ein Warenzeichen von DTS, Inc. Das Produkt enthält Software. © DTS, Inc. Alle Rechte vorbehalten.

DIVX™

- INFOS ZU DIVX VIDEO: DivX® ist ein digitales Videoformat, das von der Firma DivX, Inc. hergestellt wurde. Dieses Gerät ist offi ziell von DivX® zertifi ziert und gibt DivX-Videodateien wieder. Nähere Informationen und Softwareanwendungen zum Konvertieren Ihrer Videodateien in DivX Videos finden Sie unter www.divx.com. INFOS ZU DIVX VIDEO-ON-DEMAND: Dieses DivX®-zertifi zierte Gerät muss registriert werden, damit gekaufte Video-On-Demand-Filme (VOD) wiedergegeben werden können. Um den Registrierungscode zu erhalten, gehen Sie auf den DivX VOD-Bereich im Setup-Menü Ihres Geräts. Besuchen Sie vod.divx.com, um mehr Informationen über die Vervollständigung Ihrer Registrierung zu erhalten. DivX Certifi ed® für die Wiedergabe von DivX® Video, einschließlich gebührenpfl ichtiger Inhalte DivX®, DivX Certifi ed® und die dazugehörigen Logos sind Handelsmarken der DivX, Inc. und werden unter Lizenz verwendet. Durch eines oder mehrere der folgenden US-Patente geschützt: 7,295,673; 7,460,668; 7,515,710; 7,519,274

HDMI

- HDMI, das HDMI Logo und High-Definition Multimedia Interface sind in den USA und anderen Länderm Handelsmarken oder registrierte Handelsmarken der HDMI Licensing LLC. - Dieses Gerät nutzt eine durch U.S. Patente und andere Schutz- und Urheberrechte geschützte Kopierschutztechnologie der Rovi Corporation. Reverse Engineering und Disassemblierung sind verboten.

- iPod ist eine in den USA und anderen Ländern eingetragene Handelsmarke der Apple Inc. iPhone ist eine eingetragene Handelsmarke der Apple Inc.

Copyright

© 2011 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.

Kopierschutz

- Viele DVDs sind mit einem Kopierschutz versehen. Daher sollten Sie Ihre Anlage unbedingt direkt an das Fernsehgerät und nicht an einen Videorekorder anschließen. Der Anschluss an einen Videorekorder löst bei einer mit einem Kopierschutz versehenen DVD Bildstörungen aus.

Inhalt

SICHERHEITSINFORMATIONEN

2

2 Sicherheitshinweise
3 Vorsichtsmaßnahmen
3 Zubehör
4 Vorsichtsmaßnahmen beim Verwenden und Lagern von Disks
4 Lizenz
4 Copyright
4 Kopierschutz

ERSTE SCHRITE

7

7 Symbole in dieser Bedienungsanleitung
7 Merkmale der einzelnen Disks
11 Beschreibung
11 Vorderseite des Geräts

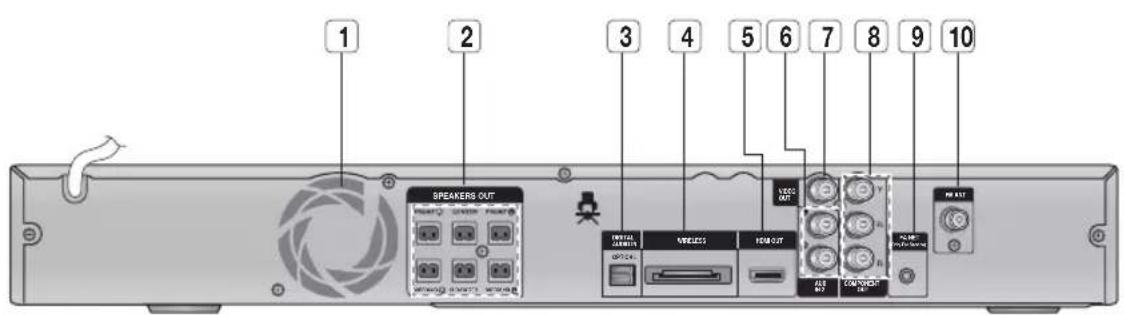

12 Rückseite des Geräts

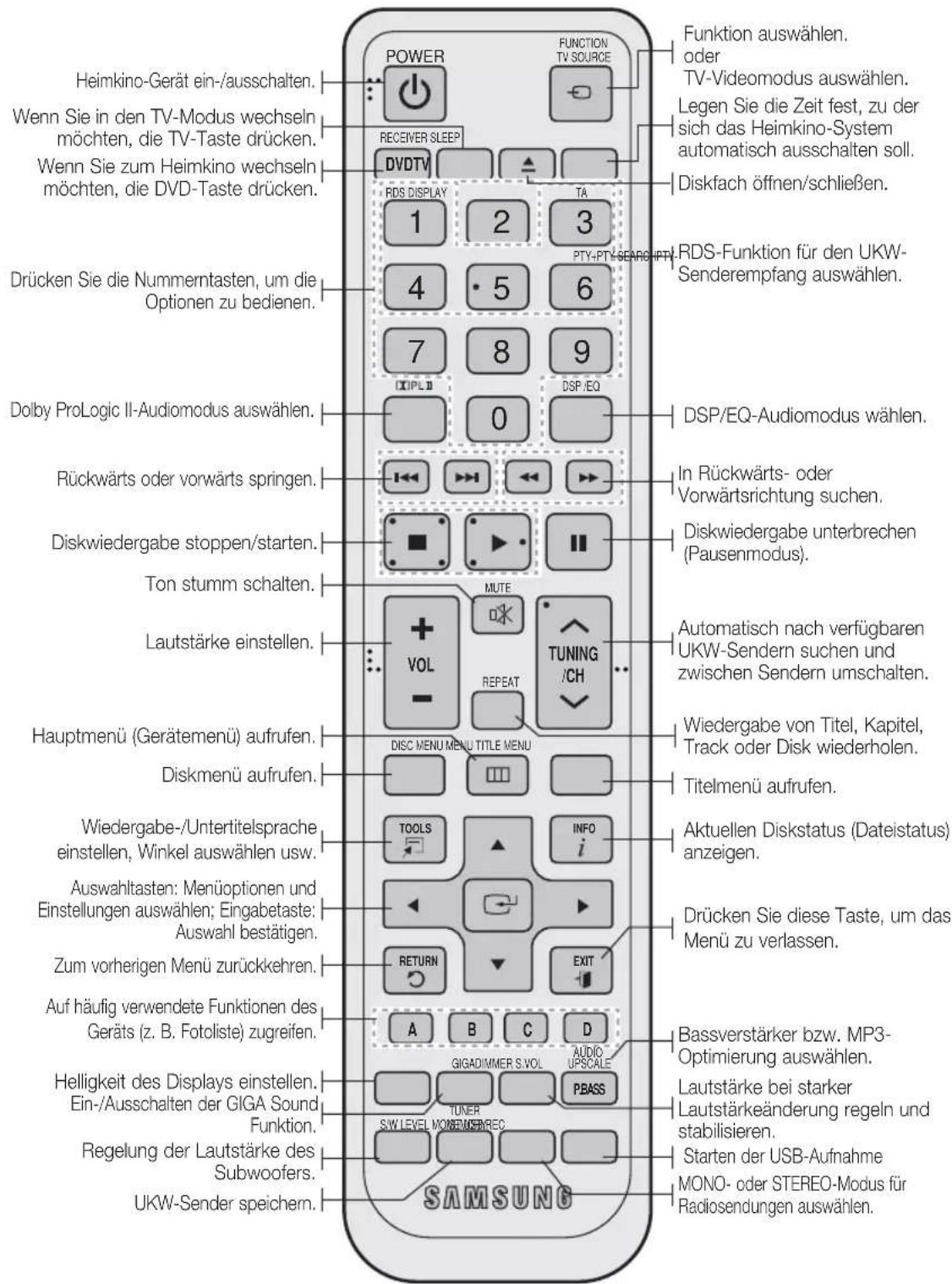

13 Fernbedienung

ANSCHLÜSSE

15

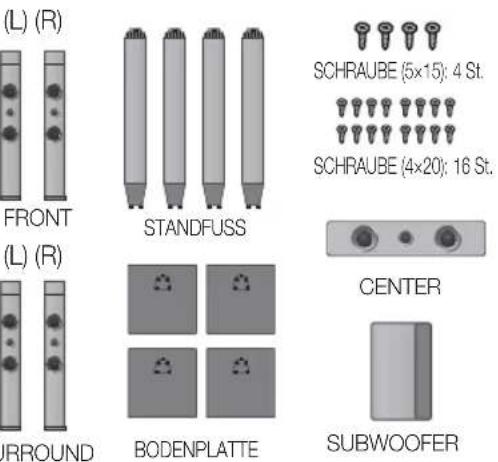

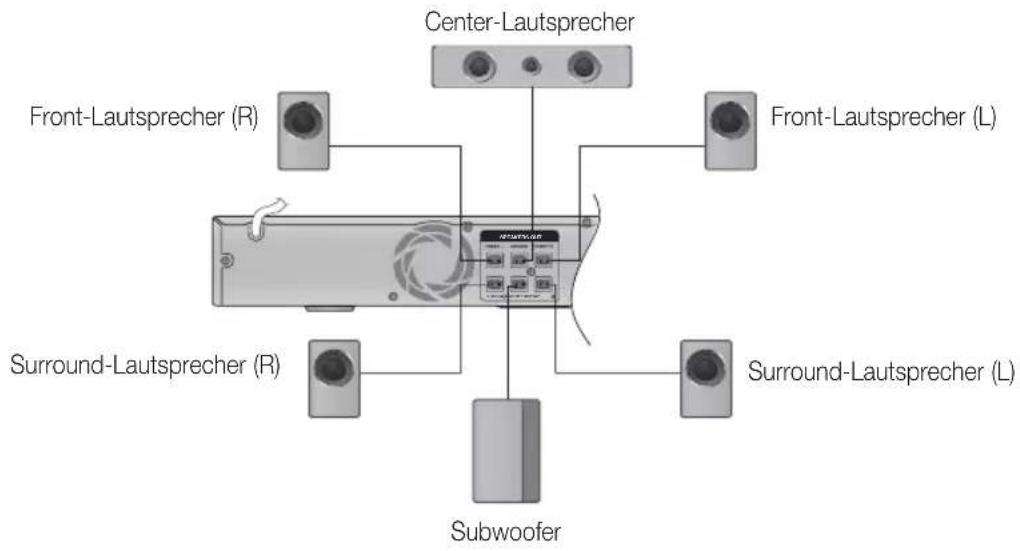

15 Lautsprecher anschließen

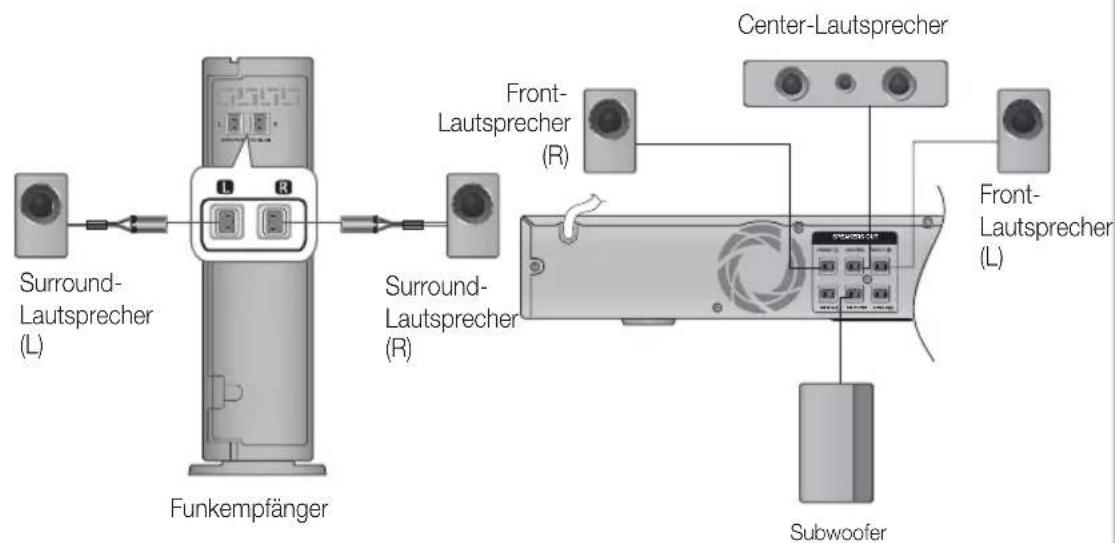

19 Optionales kabelloses Empfangsmodul (Funkempfänger) anschließen

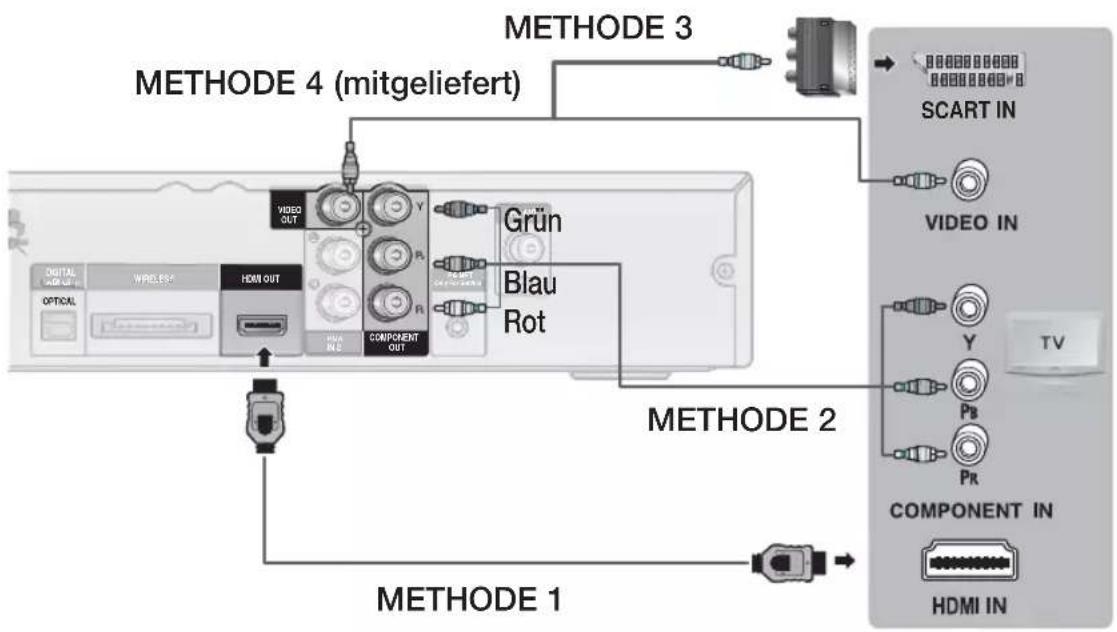

21 Fernsehgerät anschließen

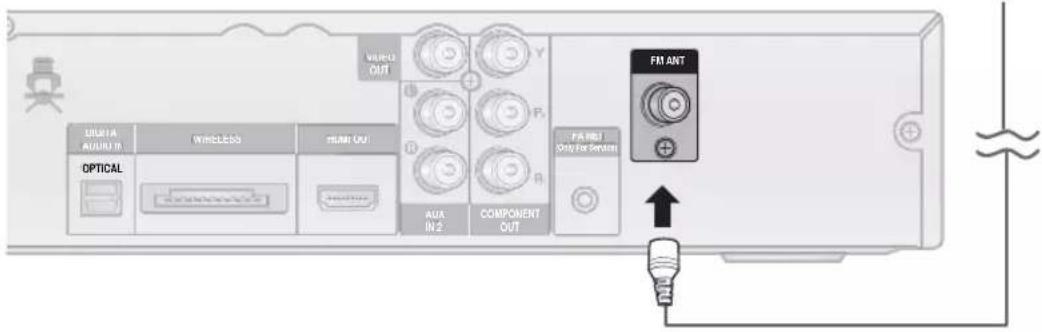

23 UKW-Antenne anschließen

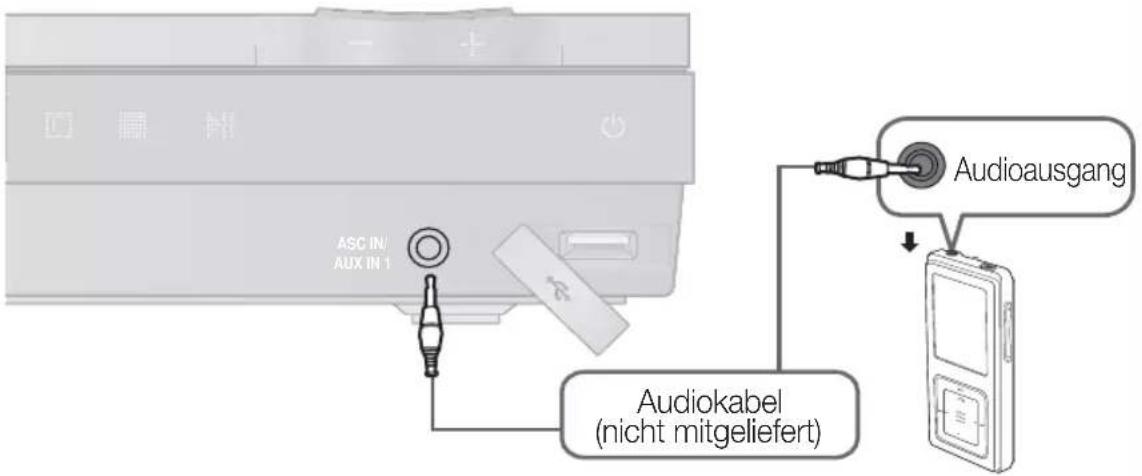

23 Andere Audiogeräte anschließen

SYSTEM-SETUP

25

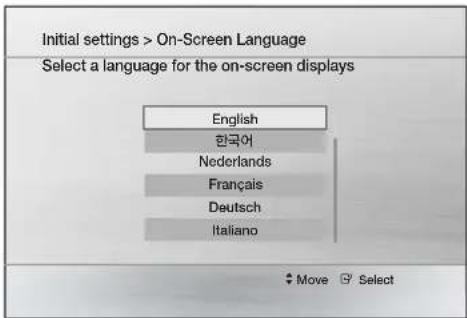

25 Bevor Sie beginnen (Ersteinstellung)

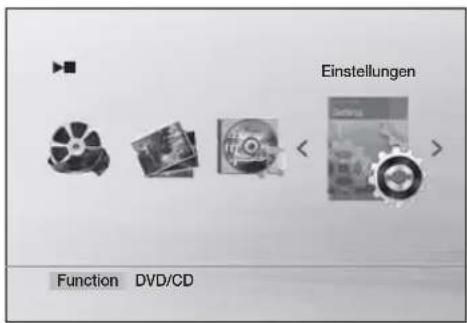

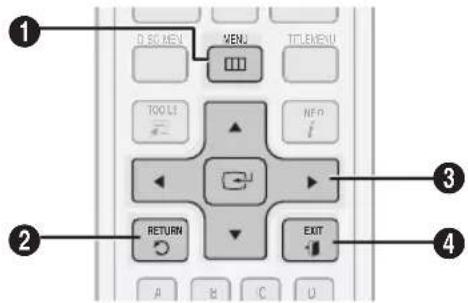

25 Setup-Menü einstellen
26 Anzeige
26 TV-Bildformat
26 BD Wise
26 Auflösung
26 HDMI-Format
26 Video Ausgangssignal
27 Audio

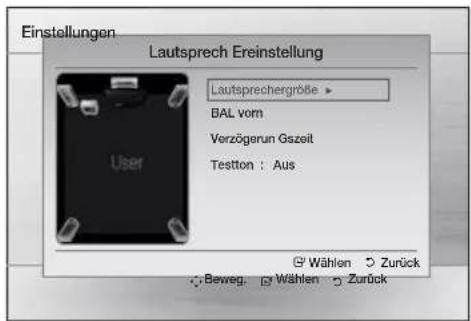

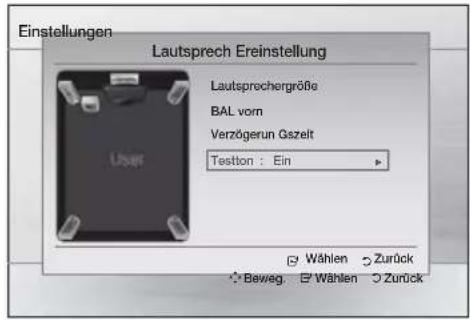

27 Lautsprech Ereinstellung

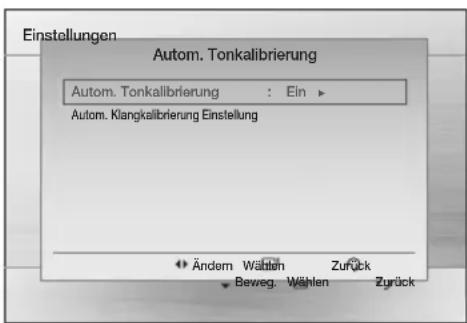

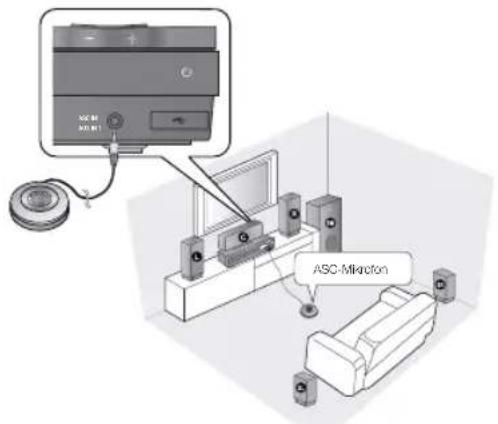

28 Automatische Tonkalibrierung (ASC)
29 DRC (Dynamic Range Compression)
29 Audio-Sync
30 HDMI AUDIO

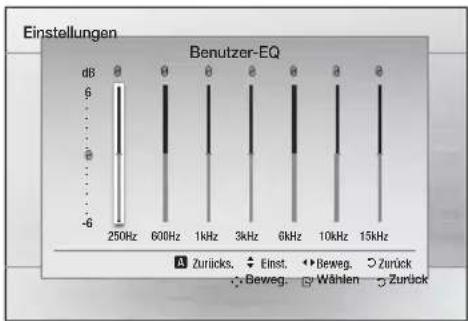

30 Benutzer-EQ
30 Audioausgabekanal
30 System
30 Ersteinstellung
30 DivX(R)-Registrierung
30 DivX(R)-Deaktivierung
31 Sprache
31 Sicherheit
31 Kindersicherung

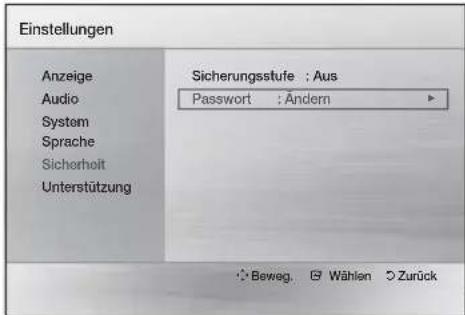

31 Passwort ändern
31 Unterstützung
31 Produktinformationen

Deutsch

Inhalt

GRUNDFUNKTIONEN

32

32 Disks wiedergeben
32 Audio-CDs und MP3/WMA-Disks wiedergeben

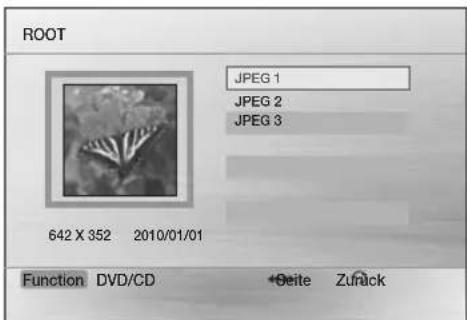

33 JPEG-Dateien wiedergeben
33 Wiedergabefunktion verwenden
37 Tonmodus
39 UKW-Radio hören

ZUSATZFUNKTIONEN

41

41 USB-Funktion verwenden

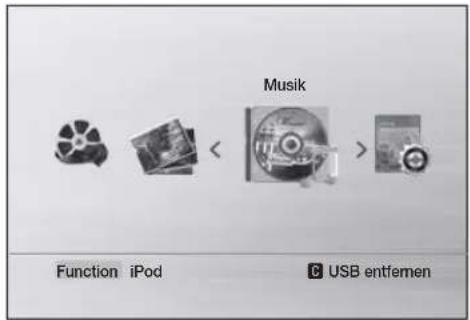

41 Verwenden eines iPod/iPhones
43 USB Aufnahme

SONSTIGE INFORMATIONEN

44

44 Fehlerbehebung
45 Sprachcode-Liste
46 Technische Daten

• Abbildungen und Illustrationen in diesem Handbuch dienen nur als Beispiel und können vom Aussehen des Produkts abweichen.
  • Verwaltungskosten werden abgerechnet, wenn
  a. Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben)
  b. Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
• Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

Erste Schritte

Symbole in dieser Bedienungsanleitung

Informieren Sie sich vor dem Lesen der Bedienungsanleitung über die nachstehenden Begriffe.

Symbol	Begriff Erklärung
	DVD	Hier handelt es sich um eine Funktion, die bei DVD-Video oder DVD ± R/ ± RW zur Verfügung steht, die im Videomodus beschrieben und fi xiert wurden.
	CD	Hier handelt es sich um eine Funktion, die bei Daten-CDs (CD DA, CD-R/-RW) zur Verfügung steht.
	MP3	Hier handelt es sich um eine Funktion, die bei CD-R/-RW mit MP3-Dateien zur Verfügung steht.
	JPEG	Hier handelt es sich um eine Funktion, die bei CD-R/-RW mit JPEG-Dateien zur Verfügung steht.
	DivX	Hier handelt es sich um eine Funktion, die bei MPEG4-Disks zur Verfügung steht. (DVD ± R/ ± RW, CD-R/-RW)
###	ACHTUNG	Hierbei liegt ein Fall vor, in dem eine Funktion nicht ordnungsgemäß arbeitet oder in dem ein Einstellungsvorgang abgebrochen wurde.
###	HINWEIS	Verweist auf Tipps oder Anweisungen auf der Seite, die beim korrekten Ablauf von Funktionen helfen.
	Schnellzugriff	Zum direkten Zugriff auf eine Funktion durch Drücken der Taste auf der Fernbedienung.

Merkmale der einzelnen Disks

Regionalcode

Das Heimkino-Gerät und die DVDs sind nach Regionen codiert. Für die Wiedergabe müssen diese Codes zusammenpassen. Wenn dies nicht der Fall ist, kann die Disk nicht wiedergegeben werden.

Disktyp	Regionalcode	Region
DVD-VIDEO		USA, US-Territorien und Kanada
		Europa, Japan, Naher Osten, Ägypten, Südafrika, Grönland
		Taiwan, Korea, Philippinen, Indonesien, Hongkong
		Mexiko, Südamerika, Mittelamerika, Australien, Neuseeland, Pazifi sche Inseln, Karibik
		Russland, Osteuropa, Indien, die meisten afrikanischen Länder, Nordkorea, Mongolei
		China

Erste Schritte

Abspielbare Disktypen

Disktyp & Kennzeichnung (Logo)	Aufnahmesignale	Disk-Größe	Maximale Spieldauer
DVD-VIDEO	AUDIO + VIDEO	12 cm	ca. 240 Minuten (einseitig)
			ca. 480 Minuten (doppelseitig)
		8 cm	ca. 80 Minuten (einseitig)
			ca. 160 Minuten (doppelseitig)
AUDIO-CD	AUDIO	12 cm	74 Minuten
		8 cm	20 Minuten
DivX	AUDIO + VIDEO	12 cm	—
		8 cm	—

Folgende Disktypen nicht verwenden!

- LD, CD-G, CD-I, CD-ROM, DVD-ROM und DVD-RAM können mit diesem Heimkino-System nicht wiedergegeben werden. Sollten derartige Disks in das Gerät eingelegt werden, wird die Meldung auf dem Bildschirm angezeigt.

- Im Ausland gekaufte DVDs können möglicherweise mit diesem Produkt nicht wiedergegeben werden. Sollten derartige DVDs in das Gerät eingelegt werden, wird die Meldung auf dem Bildschirm angezeigt.

Disktypen und Diskformat

Dieses Produkt unterstützt keine Mediendateien, die durch DRM (Digital Rights Management) geschützt sind.

CD-RW

• Einige CD-R-Disks können in Abhängigkeit vom Aufnahmegerät (CD-Rekorder oder PC) oder vom Zustand der Disk evtl. nicht abgespielt werden.
• Verwenden Sie CD-R mit 650 MB/74 Minuten Speicherkapazität. Verwenden Sie keine CD-R mit über 700 MB/80 Minuten Kapazität, weil sie möglicherweise nicht wiedergegeben werden können.
• Einige (wiederbeschreibbare) CD-RW-Disks werden möglicherweise nicht wiedergegeben.

- Nur ordnungsgemäß "abgeschlossene" CD-R können vollständig wiedergegeben werden. Wenn die Sitzung abgeschlossen wurde, ohne jedoch auch die Disk abzuschließen, kann die Disk evtl. nicht vollständig abgespielt werden.

CD-R-Disks mit MP3-Dateien

• Nur CD-R mit MP3-Dateien in den Formaten ISO 9660 oder Joliet können wiedergegeben werden.
• Der Name der MP3-Dateien darf keine Leerzeichen und Sonderzeichen (./=+) enthalten.
• Verwenden Sie Disks, die mit einer Datenkompression/-dekompression von mehr als 128 kbit/s aufgenommen wurden.
• Nur Dateien mit den Dateinamenserweiterungen „mp3“ und „MP3“ können wiedergegeben werden.
• Nur eine durchgehend beschriebene Multisession-CD kann wiedergegeben werden. Wenn die Multisession-Disk ein leeres Segment enthält, erfolgt die Wiedergabe nur bis zu dem leeren Segment.
• Wenn die Disk beim Brennen nicht abgeschlossen wurde, wird der Start der Wiedergabe verzögert, und eventuell werden nicht alle aufgezeichneten Dateien wiedergegeben.
• Bei Dateien, die im VBR-Format (variable Bitraten) sowohl mit niedrigen als auch mit höheren Bitraten (z. B. von 32 kbit/s bis 320 kbit/s) beschrieben wurden, kann der Ton bei der Wiedergabe stottern.
  • Pro CD können maximal 500 Titel wiedergegeben werden.
• Pro CD können maximal 300 Ordner wiedergegeben werden.

CD-R-Disks mit JPEG-Dateien

• Nur Dateien mit der Erweiterung „jpg“ können wiedergegeben werden. Wenn die Disk beim Brennen nicht abgeschlossen wurde, wird der Start der Wiedergabe verzögert, und eventuell werden nicht alle aufgezeichneten Dateien wiedergegeben.
• Nur CD-R mit JPEG-Dateien in den Formaten ISO 9660 oder Joliet können wiedergegeben werden.
• Die JPEG-Dateinamen sollten aus maximal 8 Zeichen bestehen und keine Leer- oder Sonderzeichen (./=+) enthalten.
• Nur eine durchgehend beschriebene Multisession-CD kann wiedergegeben werden. Wenn die Multisession-Disk ein leeres Segment enthält, erfolgt die Wiedergabe nur bis zu diesem Segment.
• In einem Ordner können maximal 999 Bilder gespeichert werden.
• Bei der Wiedergabe von Kodak/Fuji Picture CDs können nur die JPEG-Dateien im Bildordner wiedergegeben werden.
• Bei allen anderen Disks außer Kodak/Fuji Picture CDs, kann sich der Start der Wiedergabe verzögern, oder die Wiedergabe überhaupt nicht erfolgen.

8 Deutsch

DVD±R/±RW und CD-R/RW

• Softwareaktualisierungen für inkompatible Formate werden nicht unterstützt. (Beispiel: QPEL, GMC, höhere Auflösung als 800 x 600 Pixel, usw.)
• Wenn eine DVD-R/-RW nicht korrekt im DVD-Videoformat aufgenommen wurde, kann sie nicht wiedergegeben werden.

Unterstützte Formate (DivX)

Dieses Produkt unterstützt ausschließlich die nachfolgend aufgeführten Medienformate.

Sollten weder das Video- noch das Audioformat unterstützt werden, wird der Film möglicherweise fehlerhaft bzw. ohne Ton wiedergegeben.

Unterstützte Videoformate

Format	Unterstützte Versionen
AVI	DivX3.11~DivX5.1
WMV	V1/V2/V3/V7

Unterstützte Audioformate

Format	Bitrate	Sampling-Frequenz
MP3	80~320 kbit/s	44,1 kHz
WMA	56~128 kbit/s
AC3	128~384 kbit/s 44,1/48 kHz
DTS	1,5 Mbit/s 44,1 kHz

• DivX-Dateien einschließlich Audio- und Videodateien, die im DTS-Format erstellt wurden, werden nur bis 6 Mbit/s unterstützt.
• Seitenverhältnis : Obwohl die Standard-DivX-Auflösung 640x480 Pixel ist, unterstützt dieses Produkt bis zu 720 x 480 Pixel. Höhere TV-Bildschirmauflösungen als 800 werden nicht unterstützt.
• Bei der Wiedergabe von Disks mit einer Sampling-Frequenz von mehr als 48 kHz oder 320 kbit/s kann das Bild bei der Wiedergabe am Bildschirm zittern.
• Abschnitte mit einer hohen Bildfrequenz werden bei der Wiedergabe einer DivX-Datei ggf. nicht abgespielt.
• Da das Produkt nur von DivX Networks, Inc. autorisierte Codierformate unterstützt, werden vom Benutzer erstellte DivX-Dateien möglicherweise nicht wiedergegeben.

Erste Schritte

Notizen zum USB-Anschluss

Unterstützte Geräte: USB-Speichermedien, MP3-Player, Digitalkamera

1) Werden nicht unterstützt wenn ein Ordner oder eine Datei mehr als 10 Zeichen enthält.
2) Eine Untertiteldatei größer als 300 KB kann möglicherweise nicht ordnungsgemäß angezeigt werden.
3) Einige USB-/Digital Kamerageräte oder USB-Kartenleser werden nicht unterstützt.
4) FAT16 und FAT32 -Dateisysteme werden unterstützt.
5) Foto (JPEG), Musik (MP3) und Video-Dateien sollten in Koreanisch oder Englisch benannt werden. Andernfalls kann die Datei möglicherweise nicht wiedergeben.
6) Schließen Sie direkt am USB-Anschluss des Produkts an. Ein zusätzliche Kabelanschluss kann USB-Kompatibilitätsprobleme verursachen.
7) Das Einlegen von mehreren Speichergeräten an Ihren Multi-Kartenleser mag nicht eiwandfrei funktionieren.
8) PTP-Protokoll für digitale Kamera wird nicht unterstützt.
9) Entfernen Sie das USB-Gerät während eines „Lade“-Vorgangs nicht.
10) Je größer die Bildauflösung, desto länger die Verzögerungszeit bei der Anzeige.
11) DRM-geschützte MP3/WMA- oder Video -Dateien die auf kommerziellen Webseiten heruntergeladen sind, werden nicht abgespielt.
12) Externe Festplatte wird nicht unterstützt.
13) Der maximale unterstützte Stromaufnahme eines an den USB-Anschluss angeschlossenen externen Geräts beträgt 500 mA (bei 5V Gleichstrom).

14) Unterstützte Dateiformate

Format Foto		Musik Film
Dateiname	JPG MP3	WMA WMV DivX
Dateier- weiterung	JPG .JPEG	.MP3 .WMA .WMV		.AVI
Bitrate	-	80~320 kbit/s	56~128 kbit/s	4 Mbit/s	4 Mbit/s
Version	-	-	V8	V1,V2, V3,V7	DivX3.11~ DivX5.1
Pixel	640x480	-	-	720x480
Sampling- Frequenz	-	44,1kHz 44,1kHz		44,1 kHz - 48 kHz

Beschreibung

Vorderseite des Geräts

1 2 4 3 95 6 87 11 10

1	DISKFACH	Disk hier einlegen.
2	DISPLAY	Zeigt den Wiedergabe-Status, die Uhrzeit usw. an.
3	FERNBEDIENUNGSSENSOR	Erkennt die Signale der Fernbedienung.
4	TASTE ZUM ÖFFNEN UND SCHLIESSEN DES DISKFACHS( )	Zum Öffnen und Schließen des Diskfachs.
5	FUNKTIONSTASTE ( )	Beim Drücken dieser Taste wechselt der Modus folgendermaßen: DVD/CD → D.IN → AUX 1 → AUX 2 → USB → REMOTE IPOD → IPOD → FM
6	STOPPTASTE( )	Beendet die Wiedergabe einer Disk.
7	TASTE WIEDERGABE/PAUSE( )	Spielt eine Disk ab oder hält die Wiedergabe an.
8	LAUTSTÄRKETASTEN ( + )	Zum Einstellen der Lautstärke.
9	EIN-/AUSSCHALTTASTE ( )	Schaltet das Heimkino-System ein/aus.
10	USB-ANSCHLUSS	Zum Anschließen von USB-Speichergeräten wie MP3-Player oder USB-Flash-Speicher und zum Wiedergeben von Dateien von den USB-Geräten. USB-Speicher, die eine hohe Stromaufnahme erfordern (mehr als 500mA bei 5V) werden nicht unterstützt. (Ausnahme iPod/iPhone, die mit 1A bei 5V kompatibel sind.)
11	EINGANG ASC IN / AUX IN 1	Zum Anschließen externer Komponenten, z. B. MP3-Player. Zum Anschließen des ASC-Mikrofons für die automatische Tonkalibrierung (ASC).

Deutsch

Erste Schritte

Rückseite des Geräts

1 2 3 4 5 6 7 8 9 10 SPEAKERS OUT INPUTS CHANNELS FEBEOUT AUTO ON/OFFIC OFF MAX PUB

1	LÜFTER	Der Lüfter ist ständig in Betrieb, wenn das Gerät eingeschaltet ist. Beim Aufstellen des Geräts ist ein Abstand von mindestens 10 cm auf allen Seiten des Lüfters einzuhalten.
2	LAUTSPRECHER ANSCHLÜSSE	Für den Anschluss der Front-, Center- und Surround-Lautsprecher sowie des Subwoofers.
3	EXTERNER DIGITALER OPTISCHER EINGANG (DIGITAL AUDIO IN)	Zum Anschließen zusätzlicher Geräte mit digitalem Ausgang.
4	STECKPLATZ FÜR TX-KARTE (WIRELESS)	Zum Einstecken der TX-Karte; die TX-Karte ermöglicht die Kommunikation zwischen dem Heimkino-Gerät und dem optionalen kabellosen Empfangsmodul (Funkempfänger).
5	HDMI-AUSGANG (HDMI OUT)	Zum Anschließen an ein Fernsehgerät mit HDMI-Eingang über ein HDMI-Kabel; mit diesem Anschluss wird eine optimale Bildqualität erzielt.
6	AUX-EINGANG (AUX IN 2)	Zum Anschließen zusätzlicher Geräte mit analogem 2 Kanal-Audioausgang (z. B. Videorekorder).
7	VIDEOAUSGANG (VIDEO OUT)	Zum Anschließen an den Videoeingang (VIDEO IN) eines Fernsehgeräts.
8	KOMPONENTENAUSGANG (COMPONENT OUT)	Zum Anschließen an ein Fernsehgerät mit Component-Videoeingang.
9	FA NET (Nur für Service Zwecke)	Wird für Servicereparaturen verwendet.
10	UKW-ANTENNENEINGANG (FM ANT)	Zum Anschließen einer UKW-Antenne.

12 Deutsch

Fernbedienung

Übersicht über die Fernbedienung

Heimkino-Gerät ein-/ausschalten. Wenn Sie in den TV-Modus wechseln möchten, die TV-Taste drücken. Wenn Sie zum Heimkino wechseln möchten, die DVD-Taste drücken. Drücken Sie die Nummerntasten, um die Optionen zu bedienen. Dolby ProLogic II-Audiomodus auswählen. Rückwärts oder vorwärts springen. Diskwiedergabe stoppen/starten. Ton stumm schalten. Lautstärke einstellen. Hauptmenü (Gerätemenü) aufrufen. Diskmenü aufrufen. Wiedergabe-/Untertitelsprache einstellen, Winkel auswählen usw. Auswahltasten: Menüoptionen und Einstellungen auswählen; Eingabetaste: Auswahl bestätigen. Zum vorherigen Menü zurückkehren. Auf häufig verwendete Funktionen des Geräts (z. B. Fotoliste) zugreifen. Helligkeit des Displays einstellen. Ein-/Ausschalten der GIGA Sound Funktion. Regelung der Lautstärke des Subwoofers. UKW-Sender speichern. FUNCTION TV SOURCE RECEIVER SLEEP DVDTV RDS DISPLAY 1 2 3 TA PTY-PTY-SEARCH/PPY-RDS-Funktion für den UKW- Senderempfang auswählen. 4 • 5 6 7 8 9 (DIPLII) DSP/EQ 0 MUTE VOL REPEAT TUNING /CH ... DISC MENU MENU TITLE MENU A B C D GIGADIMMER S.VOL AUDIO UPSCALE TUNER PBASS SIW LEVEL MONITOR/RECO SAMSUNG Funktion auswählen. oder TV-Videomodus auswählen. Legen Sie die Zeit fest, zu der sich das Heimkino-System automatisch ausschalten soll. Diskfach öffnen/schließen. Automatisch nach verfügbaren UKW-Sendern suchen und zwischen Sendern umschalten. In Rückwärts- oder Vorwärtsrichtung suchen. Diskwiedergabe unterbrechen (Pausenmodus). Automatisch nach verfügbaren UKW-Sendern suchen und zwischen Sendern umschalten. Wiedergabe von Titel, Kapitel, Track oder Disk wiederholen. Titelmenü aufrufen. Aktuellen Diskstatus (Dateistatus) anzeigen. Drücken Sie diese Taste, um das Menü zu verlassen. Bassverstärker bzw. MP3- Optimierung auswählen. Lautstärke bei starker Lautstärkeänderung regeln und stabilisieren. Starten der USB-Aufnahme MONO- oder STEREO-Modus für Radiosendungen auswählen.

Deutsch

Erste Schritte

Batterien in die Fernbedienung einsetzen

* Batteriegröße: AAA

■ Setzen Sie die Batterien polrichtig in die Fernbedienung ein: (+) zu (+) und (-) zu (-)
■ Tauschen Sie stets beide Batterien gleichzeitig aus.
■ Halten Sie die Batterien von Hitze und Feuer fern.
■ Die Fernbedienung hat eine Reichweite von bis zu ca. 7 Metern Luftlinie.

Fernbedienung einrichten

Sie können mit dieser Fernbedienung bestimmte Funktionen Ihres Fernsehgeräts steuern.

Wenn Sie das Fernsehgerät mit der Fernbedienung steuern

1. Drücken Sie die Taste TV, um die Fernbedienung in den TV-Modus zu setzen.
2. Drücken Sie die Taste POWER um das Fernsehgerät einzuschalten.

3. Halten Sie die Taste POWER gedrückt, und geben Sie den Code für die entsprechende Marke Ihres Fernsehgeräts ein.

4. Wenn in der Tabelle mehr als ein Code für Ihr Fernsehgerät angegeben ist, geben Sie die Codes nacheinander ein, um herauszufi nden, welcher passt.

5. Beispiel: Für ein Samsung-Fernsehgerät Halten Sie die Taste POWER gedrückt, und geben Sie mit den Zifferntasten 00, 15, 16, 17 und 40 ein.

6. Wenn das Femsehgerät ausgeschaltet wird, ist die Einstellung abgeschlossen.

- Sie können nun die Tasten TV POWER, VOLUME, CHANNEL und die Zifferntasten verwenden.

HINWEIS

■ Bei einigen Fernsehgerätemarken kann die Fernbedienung eventuell nicht funktionieren oder einige Funktionen können nicht ausgeführt werden.
Die Fernbedienung funktioniert mit allen Samsung-Fernsehgeräten.

Herstellercodes für Fernsehgeräte

In diesem Kapitel werden verschiedene Möglichkeiten erläutert, das Heimkino-Gerät mit anderen externen Komponenten zu verbinden.

Bevor Sie das Heimkino-Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

Lautsprecher anschließen

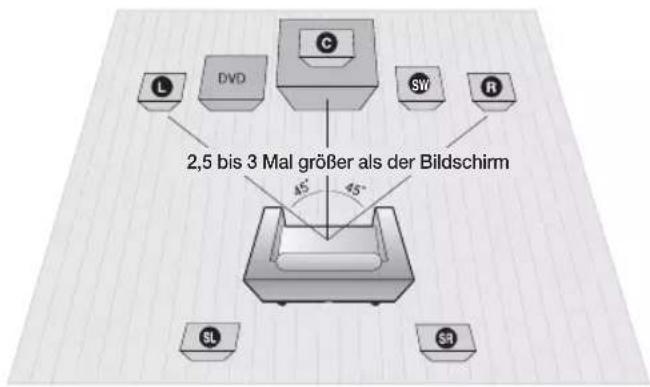

2,5 bis 3 Mal größer als der Bildschirm 45° 45°

Aufstellung des Heimkino-Geräts

Platzieren Sie das Heimkino-Gerät auf einem Regal, einer Kommode oder unter dem Fernsehtisch.

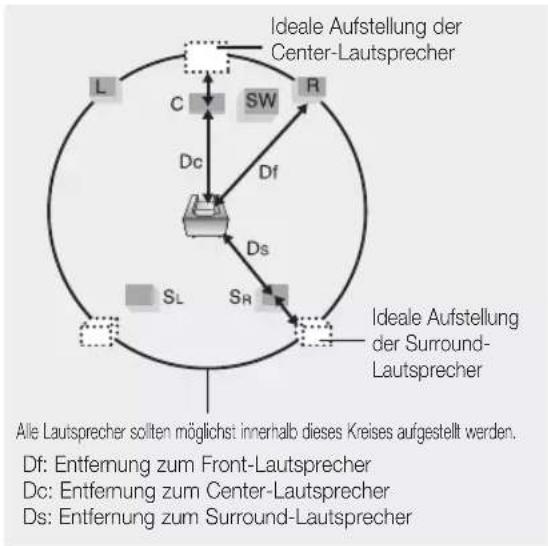

Auswahl der Hörposition

Wählen Sie Ihre Hörposition in einem Abstand zum Fernsehgerät, welcher der 2,5 bis 3-fachen Größe des Bildschirms entspricht.

Beispiel:

Bei einem 32-Zoll-Monitor etwa 2 - 2,4 m

Bei einem 55-Zoll-Monitor etwa 3,5 - 4 m

Front-Lautsprecher L R	Platzieren Sie diese Lautsprecher vor Ihrer Hörposition, so dass sie nach innen zeigen (in einem Winkel von ca. 45°) und auf Sie ausgerichtet sind. Platzieren Sie die Lautsprecher so, dass die Hochtöner sich auf einer Höhe mit Ihren Ohren befi nden. Richten Sie die Vorderseite der Front-Lautsprecher an der Vorderseite des Center-Lautsprechers aus, oder versetzen Sie sie etwas vor die Center-Lautsprecher.
Center-Lautsprecher C	Dieser wird am besten auf gleicher Höhe wie die Front-Lautsprecher installiert. Sie können ihn aber auch direkt über oder unter dem Fernsehgerät installieren.
Surround-Lautsprecher SL SR	Stellen Sie die Rücklautsprecher seitlich von Ihrer Hörposition auf. Falls dafür der Platz nicht ausreicht, platzieren Sie die Rücklautsprecher einander gegenüberliegend. Platzieren Sie die Rücklautsprecher 60 bis 90 cm über Ihrem Kopf, leicht nach unten ausgerichtet.★ Anders als die Front- und der Center-Lautsprecher sorgen die Surround-Lautsprecher hauptsächlich für Klangeffekte, so dass sie nicht fortwährend Töne wiedergeben.
Subwoofer SW	Die Position des Subwoofers ist nicht wichtig. Sie können ihn beliebig platzieren.

! ACHTUNG

Achten Sie darauf, dass Kinder nicht mit den Lautsprechern oder in deren Nähe spielen. Sie können durch umkippende Lautsprecher verletzt werden.
- Stellen Sie beim Anschluss der Lautsprecherkabel an den Lautsprechern sicher, dass die Polarität (+/-) korrekt ist.
- Halten Sie den Subwoofer außerhalb der Reichweite von Kindern. Verhindern Sie, dass Kinder ihre Hände oder Fremdkörper in die Schallöffnung des Subwoofers einführen.
■ Hängen Sie den Subwoofer nicht an der Schallöffnung an der Wand auf.

HINWEIS

- Wenn Sie einen Lautsprecher in der Nähe des Fernsehers aufstellen, können die Bildschirmfarben aufgrund des magnetischen Feldes, das der Lautsprecher erzeugt, gestört werden. In diesem Fall platzieren Sie den Lautsprecher weiter vom Fernsehgerät entfernt.

Deutsch

Anschlüsse

Lautsprecherkomponenten

HT-D550

Lautsprecherkomponenten

SURROUND
Zusammengebaute Lautsprecher

HT-D555

(L) (R) FRONT (STANDFUSS) (L) (R) URROUND BODENPLATTE CENTER SUBWOOFER SCHRAUBE (5x15): 4 St. SCHRAUBE (4x20): 16 St.

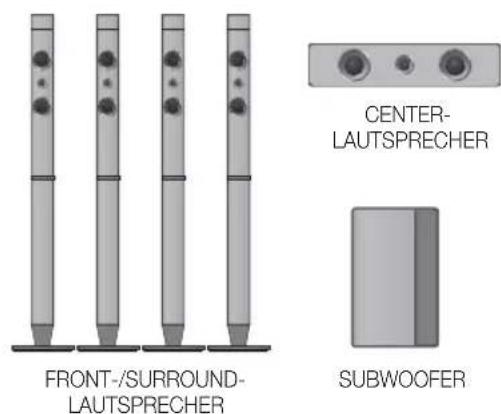

HT-D555

FRONT-/SURROUND- LAUTSPRECHER CENTER- LAUTSPRECHER SUBWOOFER

HINWEIS

■ Weitere Informationen über die Tallboy-Fuß-Installation finden Sie auf Seite 17.

16

Deutsch

Lautsprecher auf dem Tallboy-Fuß installieren

* Nur HT-D553 – Front-Lautsprecher
* Nur HT-D555 – Front-/Surround-Lautsprecher

1. Drehen Sie die Unterseite der Bodenplatte nach oben und montieren Sie sie auf dem Standfuß.
2. Setzen Sie kleinen Schrauben (4*20, zum Anschließen der Bodenplatte und Stehfuß) im Uhrzeigersinn in die vier markierten Bohrungen mit einem Schraubenzieher wie in der Abbildung gezeigt.
   ! ACHTUNG : Wenn Sie einen Drehmoment-Schraubendreher verwenden, achten Sie bitte darauf keine übermäßige Kraft anzuwenden. Andernfalls kann es leer laufen oder zu Beschädigungen kommen. (Drehmoment-Schraubendreher – 15 Kgf/cm, wie unten gezeigt.
3. Befestigen Sie den zusammengebauten Standfuß am oberen Lautsprecher.
4. Setzen Sie eine größere Schraube im Loch auf der Rückseite der Lautschprecher (5*15, zum Anschließen des Lautschprechers und Stehfuß) im Uhrzeigersinn, mithilfe eines Schraubenziehers.
5. Dies ist das Aussehen nachdem der Lautschprecher installiert wurde. Wiederholen Sie diesen Schritt für die weitere Lautschprecher-Montage.

1 Bodenplatte Stand

3 Lautsprecher Stand

4

Lautsprecher anschließen (Fortsetzung)

1. Drücken Sie die Anschlusslasche an der Rückseite des Lautsprechers herunter.
2. Führen Sie das schwarze Kabel in den schwarzen Anschluss (-) bzw. das rote Kabel in den roten Anschluss (+) ein. Lassen Sie die Lasche dann wieder los.
3. Beachten Sie beim Anschließen der Lautsprecher an der Rückseite des Heimkino-Gerätes, dass die Farben der Stecker denen der Buchsen entsprechen.

(-) (+) Schwarz Rot (-) (+)

Für das Modell HT-D550

Center-Lautsprecher Front-Lautsprecher (R) Front-Lautsprecher (L) Surround-Lautsprecher (R) Surround-Lautsprecher (L) Subwoofer

* Weitere Informationen zu den HT-D553/D555-Lautsprechern finden Sie auf Seite 16.

Optionales kabelloses Empfangsmodul (Funkempfänger) anschließen

Wenn Sie die Surround-Lautsprecher über eine Funkverbindung anschließen möchten, müssen Sie bei Ihrem Samsung-Händler einen Funkempfänger und eine TX-Karte erwerben.

* Dieses Heimkino-System sollte an ein Empfangsmodul des Typs SWA-5000 angeschlossen werden.

Für das Modell HT-D550

Surround- Lautsprecher (L) Funkempfänger Surround- Lautsprecher (R) Front- Lautsprecher (R) Center-Lautsprecher Front- Lautsprecher (L) Subwoofer

* Weitere Informationen zu den HT-D553/D555-Lautsprechern finden Sie auf Seite 16.

1. Drücken Sie die Anschlusslasche an der Rückseite des Lautsprechers herunter.
2. Führen Sie das schwarze Kabel in den schwarzen Anschluss (-) bzw. das rote Kabel in den roten Anschluss (+) ein. Lassen Sie die Lasche dann wieder los.
3. Beachten Sie beim Anschließen der Lautsprecher an der Rückseite des Heimkino-Geräts, dass die Farben der Stecker denen der Buchsen entsprechen.
4. Schalten Sie das Heimkino-Gerät aus, und stecken Sie die TX-Karte in den TX-Karten-Steckplatz (WIRELESS) an der Rückseite des Geräts.

- Halten Sie die TX-Karte so, dass die Beschriftung „WIRELESS“ nach oben zeigt, und stecken Sie die Karte in den Steckplatz.

• Die TX-Karte ermöglicht die Kommunikation zwischen dem Heimkino-Gerät und dem Funkempfänger.

1. Schließen Sie den linken und rechten Sourround-Lautsprecher am kabellosen Funkempfänger an.
2. Stecken Sie das Netzteil des Funkempfängers in die Netzsteckdose.

(-) (+) Schwarz Rot (-) (+)

Deutsch

19

Anschlüsse

HINWEIS

Stellen Sie den Funkempfänger weit entfernt von der Hörposition auf. Wenn der Funkempfänger zu nah am Heimkino-Gerät aufgestellt wird, können Klangbeeinträchtigungen aufgrund von Interferenzen auftreten.
- Sollten Sie ein Mikrowellengerät, WLAN-Karten, Bluetooth- oder andere Geräte mit derselben Frequenz (2,4/5,8 GHz) wie der Subwoofer in der Nähe des Heimkino-Geräts verwenden, können Klangbeeinträchtigungen aufgrund von Interferenzen auftreten.
Die Funkreichweite vom Heimkino-Gerät zum Funkempfänger beträgt etwa 10 m, ist aber von der Einsatzumgebung abhängig. Befi ndet sich zwischen Gerät und Funkempfänger eine Wand aus Stahlbeton oder Metall, so funktioniert das System evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können.
Wenn mit dem Heimkino-Gerät keine drahtlose Verbindung herstellt werden kann, müssen im System die ID-Einstellungen für die Verbindung zwischen Gerät und Funkempfänger konfi guriert werden. Legen Sie die TX-Karte auf der Rückseite des Geräts ein, bevor Sie in den Standby-Modus schalten. Mit Hilfe der Nummerntasten auf der Fernbedienung "0"→"1"→"3"→"5", und "5" drücken. Es wird die Meldung "WINT" auf dem Bildschirm angezeigt.
- Halten Sie bei eingeschaltetem Funkempfänger die Taste „ID SET“ an der Rückseite des Funkempfängers 5 Sekunden lang gedrückt.

ACHTUNG

■ Verwenden Sie ausschließlich die mitgelieferte TX-Karte.
Bei Verwendung einer anderen TX-Karte kann das Hauptgerät beschädigt werden oder die Karte lässt sich nicht mehr leicht entfernen.
■ TX-Karte nicht umgedreht oder in verkehrter Richtung einstecken.
TX-Karte nur bei ausgeschaltetem Gerät einstecken. Wenn die Karte bei eingeschaltetem System eingelegt wird, können Probleme auftreten.
- Wenn die TX-Karte eingelegt und der Funkempfänger eingerichtet wurde, wird kein Tonsignal mehr über die Anschlüsse der Surround-Lautsprecher am Gerät ausgegeben.
Der Funkempfänger verfügt über eine eingebaute Antenne. Schützen Sie ihn vor Wasser und Feuchtigkeit.
Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Funkempfänger keine Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.
- Wenn vom Funkempfänger kein Ton zu hören ist, stellen Sie den Modus auf DVD 5.1 Kanal oder Dolby Pro Logic II um.
Im 2-Kanal-Modus kann vom Funkempfänger kein Klang wahrgenommen werden.

Fernsehgerät anschließen

Wählen Sie eine von vier Methoden für den Anschluss an ein Fernsehgerät aus.

METHOD 1 : HDMI

Verbinden Sie den Ausgang HDMI OUT an der Rückseite des Heimkino-Geräts über ein HDMI-Kabel (nicht mitgeliefert) mit dem HDMI-Eingang des Fernsehgeräts.

METHOD 2 : Component Video

Falls Ihr Fernsehgerät über einen Component-Videoeingang verfügt, verbinden Sie den Ausgang COMPONENT OUT (Buchsen Y, P_B und P_R ) an der Rückseite des Heimkino-Geräts über ein Component-Videokabel (nicht mitgeliefert) mit den entsprechenden Buchsen des Component-Videoeingangs am Fernsehgerät.

METHODE 3:Scart

Falls Ihr Fernsehgerät über einen SCART-Eingang verfügt, schließen Sie der mitgelieferte Videokabel der VIDEO OUT-Buchse an der Rückseite des Heimkino-Systems an die VIDEO-Buchse des SCART-Stecker, verbinden Sie anschließend den SCART IN-Stecker mit dem entsprechenden SCART-IN-Buchse Ihres Fernsehgeräts.

METHOD 4 : Composite Video

Verbinden Sie mit Hilfe des beiliegenden Videokabels die VIDEO OUT (VIDEO-AUSGANGS-) Buchse an der Rückseite des Hauptgeräts mit der VIDEO IN (VIDEO-EINGANGS-) Buchse Ihres Fernsehgeräts.

Deutsch 21

Anschlüsse

HINWEIS

• Folgende Auflösungen sind für die HDMI-Übertragung verfügbar: 480p (576p), 720p, 1080i/1080p. Informationen über die Auflösungseinstellung fi nden Sie auf Seite 26.
  Über den Component/Composite-Ausgang gibt das Gerät Signale im Interlace Scan-Modus 480i (576i) aus.
  Nach dem Herstellen der Videoverbindung müssen Sie an Ihrem Fernsehgerät die die Videoeingangsquelle des Fernsehgeräts auswählen, an den Sie das Heimkino-Gerät angeschlossen haben.
  Schalten Sie zuerst dieses Heimkino-Gerät ein, bevor Sie die Videoeingangsquelle an Ihrem Fernsehgerät einstellen. Informationen, wie Sie die Videoeingangsquelle an Ihrem Fernsehgerät auswählen, finden Sie im Benutzerhandbuch des Fernsehgeräts.

ACHTUNG

- Verbinden Sie das Heimkino-System nicht über einen Videorekorder. Videosignale, die über Videorekorder empfangen werden, können durch Urheberschutzsysteme beeinträchtigt werden, wodurch das Bild am Fernsehgerät verzerrt erscheint.

HDMI-FUNKTION

Automatische HDMI-Erkennung

Wenn Sie über ein Samsung Fernsehgerät verfügen, das die CEC-Funktion unterstützt, wird die Ausgabe des Videosignals automatisch in den HDMI-Modus eingestellt, wenn bei eingeschaltetem Gerät ein HDMI-Kabel angeschlossen wird.

• HDMI (High Definition Multimedia Interface - Hochaufl ösende Multimedia-Schnittstelle)
• HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen Anschluss. Das Heimkino-Gerät liefert mit Hilfe von HDMI ein digitales Bild- und Tonsignal, das von einem Fernsehgerät mit HDMI-Eingang in klaren Bildern wiedergegeben werden kann.

• Beschreibung der HDMI-Verbindung

• HDMI sendet ein rein digitales Signal an das Fernsehgerät.
• Wenn das Fernsehgerät HDCP (High-bandwidth Digital Content Protection) nicht unterstützt, wird nur ein weißes Rauschen auf dem Bildschirm angezeigt.

- Was ist HDCP?

- HDCP (High-bandwidth Digital Content Protection (Verschlüsselungssystem)) ist ein Kopierschutzverfahren für DVD-Inhalte, die über HDMI ausgegeben werden. Es ermöglicht eine sichere digitale Verbindung zwischen einer Videoquelle (PC, DVD usw.) und einem Anzeigegerät (Fernsehgerät, Projektor usw.). Der Inhalt wird im Quellgerät verschlüsselt, um unberechtigtes Kopieren zu verhindern.

Anynet+ (HDMI-CEC) verwenden

Anynet+ ist eine Funktion, die Ihnen die Möglichkeit bietet, andere Samsung AV-Geräte mit Ihrer TV-Fernbedienung von Samsung zu steuern. Sie können die Funktion Anynet+ verwenden, indem Sie dieses Heimkino-Gerät mit einem HDMI-Kabel an ein Samsung Fernsehgerät anschließen. Diese Funktion ist nur verfügbar, wenn Sie ein mit Anynet+ kompatibles SAMSUNG-Fernsehgerät verwenden.

1. Schließen Sie das Heimkino-Gerät mit einem HDMI-Kabel an ein Samsung-Femsehgerät an. (Siehe Seite 21.)

2. Konfi gurieren der Anynet+-Funktion Ihres Fernsehgeräts. (Weitere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.)

HINWEIS

Einige Fernbedienungstasten werden von Anynet+ unterstützt.
■ Diese Funktion steht nicht zur Verfügung, wenn das HDMI-Kabel CEC nicht unterstützt.
Je nach Fernsehgerät stehen für den HDMI-Ausgang bestimmte Auflösungen möglicherweise nicht zur Verfügung. Informationen dazu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.
Überprüfen Sie, ob Ihr Fernsehgerät das Logo Anynet ^+ aufweist (Wenn das Logo Anynet ^+ vorhanden ist, wird die Anynet+-Funktion unterstützt).

22

Deutsch

UKW-Antenne anschließen

UKW-Antenne (mitgeliefert)

MAX OUT WINS OUT UHUA AVIUM IN WHEELS TREM UU OPTICAL AUX IN 2 COMPONENT OUT FX ANT FX INT Only For Services ↑

1. Verbinden Sie die mitgelieferte UKW-Antenne mit dem UKW-Antennenanschluss.
2. Bewegen Sie den Antennendraht langsam hin und her, bis Sie einen guten Empfang haben. Befestigen Sie den Draht an der Wand oder einer anderen festen Fläche.

HINWEIS

■ Dieses Heimkino-Gerät empfängt keine MW-Übertragungen.

Andere Audiogeräte anschließen

ASC IN/ AUX IN 1 Audioausgang Audiokabel (nicht mitgeliefert)

AUX 1: Audiogerät/MP3-Player anschließen

Zum Anschließen von Audiogeräten wie z. B. MP3-Playern wie folgt vorgehen:

1. Verbinden Sie ASC IN / AUX IN 1 (Audio) an der Vorderseite des Heimkino-Geräts mit dem Audioausgang des anzuschließenden Audiogeräts/des MP3-Players.
2. Wählen Sie mit der Taste FUNCTION den Eingang AUX 1 aus.

• Der Modus wechselt folgendermaßen:

SPEAKERS OUT AUDIO S&P500RER SURROUND DIGITAL AUDIO IN OPTICAL WHEELBEB HUM OUT VIDEO OUT VIDEO KORDER AUX IN 2 COMPONENT OUT Weiß Rot Optisches Kabel (nicht mitgeliefert) Set-Top Box DIGITAL OUT OPTISCH Audiokabel (nicht mitgeliefert) Falls das anzuschließende analoge Gerät nur über einen Audioausgang verfügt, schließen Sie entweder L oder R von AUX IN 2 an. VIDEO KORDER L AUDIO OUT AUX 2

AUX 2: Analoge Geräte anschließen

Ein Beispiel für eine analoge Signalkomponente ist ein Videorekorder.

1. Verbinden Sie den Eingang AUX IN 2 (Audio) auf der Rückseite des Heimkino-Geräts mit dem Audioausgang der externen analogen Komponente.

- Achten Sie darauf, dass die Farben der Steckverbinder übereinstimmen.

1. Wählen Sie mit der Taste FUNCTION den Eingang AUX 2 aus.

- Der Modus wechselt folgendermaßen: DVD/CD → D.IN → AUX 1 → AUX 2 → USB → REMOTE IPOD → IPOD → FM

HINWEIS

- Sie können den Videoausgang Ihres Videorekorders mit dem Fernsehgerät und die Audioausgänge des Videorekorders mit dem Heimkino-Gerät verbinden.

OPTISCH: Digitale Geräte anschließen

Digitale Signalkomponenten sind z. B. Set-Top-Boxen (für Kabel- oder Satellitenempfang).

1. Verbinden Sie den Eingang DIGITAL AUDIO IN (OPTICAL) auf der Rückseite des Geräts mit dem digitalen Ausgang des anzuschließenden digitalen Geräts.

2. Wählen Sie mit der Taste FUNCTION die Option D.IN aus.

- Der Modus wechselt folgendermaßen: DVD/CD → D.IN → AUX 1 → AUX 2 → USB → REMOTE IPOD → IPOD → FM

24

Deutsch

System-Setup

Bevor Sie beginnen (Ersteinstellung)

1. Schließen Sie das Gerät an das Fernsehgerät an und drücken Sie die Taste POWER. Wenn das Gerät das erste Mal an ein Fernsehgerät angeschlossen ist, wird das Startmenü angezeigt.

Initial settings > On-Screen Language Select a language for the on-screen displays English 한국어 Nederlands Français Deutsch Italiano Move Select

1. Wählen Sie mit den Tasten ▲▼ die gewünschte Sprache aus, und drücken Sie die EINGABE.
2. Drücken Sie die EINGABE, um Start auszuwählen.
3. Wählen Sie mit den Tasten ▲▼ das gewünschte Fernsehbildformat aus, und drücken Sie die EINGABE.

- Wenn das HDMI-Kabel mit dem Gerät angeschlossen ist, steht die Funktion Fernsehbildschirmformat nicht zur Verfügung.

1. Schließen Sie das ASC-Mikrofon an den Eingang ASC IN an.
2. Das Menü für die automatische Tonkalibrierung wird angezeigt.
3. Drücken Sie die EINGABE, um Start auszuwählen.

HINWEIS

• Wenn Sie unter Ersteinstellung keine bevorzugte Sprache eingestellt haben, wird beim nächsten Start des Geräts ein Sprachauswahlfenster angezeigt.
  Ihre Sprachauswahl wird für alle Menüs übernommen. Bildschirmmenü, Disk Menü, Audio, Untertitel
  ■ Durch Drücken der Taste RETURN gelangen Sie zurück in das vorherige Menü.
  ■ Haben Sie eine Menüsprache gewählt, können Sie diese ändern, indem Sie die STOPP taste (■) auf der Fernbedienung mindestens 5 Sekunden lang gedrückt halten. Dabei darf sich keine Disk im Gerät befin den.
  Wird das Startmenü nicht auf dem Bildschirm angezeigt, lesen Sie im Abschnitt "Ersteinstellung" nach. (siehe Seite 30)

Setup-Menü einstellen

Die Schritte zur Einstellung eines Menüs sind vom jeweiligen Menü abhängig. Die in diesem Benutzerhandbuch dargestellte GUI (Grafi sche Benutzeroberfl äche) kann je nach Firmware-Version unterschiedlich sein.

D: B: NO MENU TITLEMENU TOO LET NEW IF RETURN EXIT A B C D 1 2 3 4

1	TASTE MENU: Zum anzeigen des hauptmenüs.
2	TASTE RETURN: Zum vorherigen Setup-Menü zurückkehren.
3	EINGABE und RICHTUNGAuswahltasten: zum auswählen von einstellungen und optionen. eingabetaste: zum bestätigen der ausgewählten einstellung oder option.
4	TASTE EXIT: Zum verlassen des menüs.

Einstellungen Function DVD/CD

1. Drücken Sie die Taste POWER.
2. Wählen Sie mit den Tasten ◀▶ die Option, Einstellungen und drücken Sie die EINGABE.
3. Wählen Sie mit den Tasten ▲▼ das gewünschte Menü aus, und drücken Sie die EINGABE.
4. Wählen Sie mit den Tasten ▲▼ das gewünschte Untermenü aus, und drücken Sie die EINGABE.
5. Wählen Sie mit den Tasten ▲▼ die gewünschte Option aus, und drücken Sie die EINGABE.
6. Drücken Sie die Taste EXIT, um das Menü zu verlassen.

Deutsch

System-Setup

Display

Sie können verschiedene Displayoptionen, z. B. Fernsehbildformat, Auflösung usw. konfi gurieren.

TV-Bildformat

Sie haben die Möglichkeit, die Bildschirmeinstellungen je nach Art Ihres verwendeten Fernsehgeräts anzupassen.

• 4:3 Passend

Selbst wenn Sie ein Femsehgerät mit Bildformat 4:3 verwenden, können Sie mit dieser Einstellung eine DVD im Breitbildformat 16:9 ansehen. Die schwarzen Bildschirmleisten oben und unten fallen weg (dabei wird der äußere rechte und linke Rand abgeschnitten).

• 4:3 Normal

Mit dieser Einstellung können Sie selbst auf einem Fernsehgerät mit Bildformat 4:3 eine DVD im Breitbildformat 16:9 ansehen. Am oberen und unteren Bildschirmrand ist dann jeweils ein schwarzer Balken zu sehen.

• 16:9 Breit

Mit dieser Einstellung können Sie das volle Breitbildformat 16:9 auf einem Breitbildfernsehgerät sehen.

HINWEIS

Bei der Verwendung von HDMI wechselt der Bildschirm automatisch in den 16:9-Breitbildmodus und die Funktion TV Aspect (TV-Bildformat) ist nicht aktiv.
- Wenn eine DVD das 4:3-Format aufweist, können Sie die DVD nicht im Breitbildformat anschauen.
Da DVDs mit verschiedenen Bildformaten aufgenommen werden, unterscheidet sich die Wiedergabe je nach Software, Fernsehgerät und eingestelltem TV-Bildformat.

BD Wise

(Nur bei Samsung Produkten)

BD Wise ist eine neue Funktion von Samsung, die beim Verbinden von Samsung Geräten zum Einsatz kommt. Wenn Sie Samsung Produkte mit BD-Wise über HDMI miteinander verbinden, wird automatisch die beste Auflösung eingestellt.

- Ein : Die Originalauflösung der DVD wird direkt auf dem Fernsehgerät ausgegeben.

26

Deutsch

- Aus : Die Ausgabeauflösung wird entsprechend der vorher eingestellten Auflösung, unabhängig von der Auflösung der Disk, beibehalten.

HINWEIS

Dadurch wird die Bildqualität entsprechend dem Inhalt (der Disk, DVD usw.), den Sie wiedergeben möchten, und entsprechend dem BD Wise-kompatiblen Samsung Fernsehgerät optimiert.
- Wenn Sie die Auflösung im BD Wise-Modus ändern möchten, müssen Sie BD Wise bereits vorher auf Off (Aus) setzen.
BD Wise wird deaktiviert, wenn das Heimkino-Gerät an ein Gerät angeschlossen ist, das BD Wise nicht unterstützt.

Aufl ösung

Mit dieser Option wird die Ausgabeauflösung des HDMI-Videosignals festgelegt. Die Zahlenangaben 480p (576p), 720p, 1080i und 1080p beziehen sich auf die Anzahl der Zeilen in einem Videobild. Das i und das p stehen für interlace scan (Zeilensprungverfahren) bzw. progressive scan (progressive Abtastung).

• 480p(576p) : Giot Videobilder (progressive Abtastung) mit 480 Zeilen aus.
• 720p : Giot Videobilder (progressive Abtastung) mit 720 Zeilen aus.
  • 1080i : Gibt Videobilder (Zeilensprungverfahren) mit 1080 Zeilen aus.
  • 1080p : Gibt Videobilder (progressive Abtastung) mit 1080 Zeilen aus.
• BD Wise : Bei Anschluss an das Fernsehgerät über HDMI wird mit der Funktion BD Wise automatisch die optimale Auflösung eingestellt. (Der Menüpunkt BD Wise erscheint nur, wenn BD Wise auf Ein gesetzt wurde.)

HINWEIS

■ Bei Anschluss über Component- oder Composite-Ausgang, wird die Auflösung auf 480i (576i) beschränkt.
Je nach Femsehgerät erscheint 1080P möglicherweise nicht.

HDMI-Format

Sie können die Farbeinstellung am HDMI-Ausgang optimieren. Wählen Sie einen angeschlossenen Gerätetyp aus.

• Monitor : Bei Anschluss an einen Bildschirm über HDMI.
• TV: Bei Anschluss an ein TV-Gerät über HDMI.

Video Ausgangssignal

Verschiedene Länder verwenden verschiedene TV-Standards.

Es kann zwischen NTSC und PAL ausgewählt werden.

• NTSC : Sie können das NTSC-Videoformat einstellen.
• PAL : Sie können das PAL-Videoformat einstellen.

Audio

Lautsprech Ereinstellung

Lautsprechergröße

Sie können in diesem Modus die Größe der Center- und Rücklautsprecher und auch den Testton festlegen.

Einstellungen Lautsprech Ereinstellung Lautsprechergröße ▶ BAL vom Verzögerun Gszeit Testton : Aus Wählen Zurück Bewreg. Wählen Zurück

• Für die Front Lautsprecher ist der Modus auf Klein eingestellt.
• Für den Subwoofer ist der Modus auf Present eingestellt.
• Für den Center- und die Surround-Lautsprecher kann zwischen den Einstellungen Klein oder Keine gewählt werden.

- Klein: Diese Einstellung wählen, wenn Lautsprecher angeschlossen sind.

- Kein: Diese Einstellung wählen, wenn keine Lautsprecher angeschlossen sind.

HINWEIS

Der Lautsprechermodus kann sich je nach Dolby Pro Logic und Stereo-Einstellungen unterscheiden.

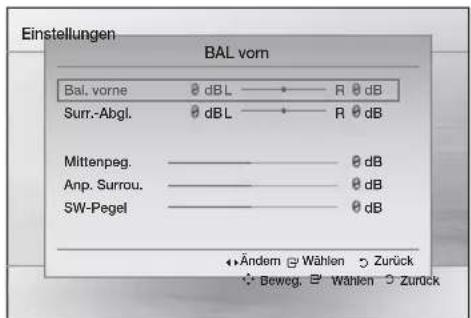

BAL vorn

Sie können die Lautsprecherbalance und den Lautsprecherpegel für jeden Lautsprecher einzeln anpassen.

Einstellungen BAL vorn Bal. vorne 0 dB L —— R 0 dB Surr.-Abgl. 0 dB L —— R 0 dB Mittenpeg. —————— 0 dB Anp. Surrou. —————— 0 dB SW-Pegel —————— 0 dB Ändern ⚪ Wählen ⬇ Zurück Beweg. ⏻ Wählen ⬇ Zurück

Drücken Sie die Tasten ▲▼, um die gewünschte Option auszuwählen und anzupassen.

Drücken Sie die Tasten ◀▶, um die Einstellungen anzupassen.

Einstellen von Bal. vorne/Surr.-Abgl.

• Sie können einen Wert zwischen 0 und -6 auswählen.
  ■ Die Lautstärke nimmt ab, je weiter sich der Wert -6 nähert.

Einstellen der Lautstärke des Center/Surround/Subwoofer Lautsprechers

■ Die Lautstärke kann stufenweise von +6 dB bis -6 dB geregelt werden.
Der Ton wird lauter, je weiter sich die Einstellung +6 dB nähert und leiser, je weiter sie sich -6 dB nähert.

Verzögerungszeit

Wenn die Lautsprecher nicht im gleichen Abstand von der Hörposition aufgestellt werden können, lässt sich für die Center- und Surround-Lautsprecher eine Verzögerung des Audiosignals einstellen.

In diesem Modus kann auch der Test Ton eingestellt werden.

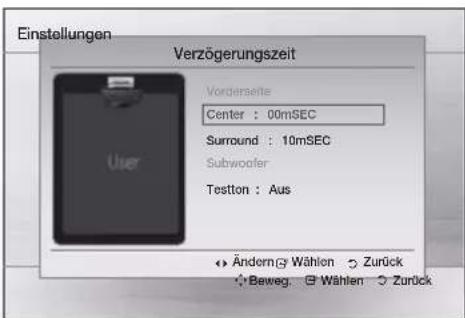

Lautsprecher-Verzögerungszeit einstellen

Wenn der 5.1CH Surround Sound wiedergegeben wird, können Sie die beste Klangqualität genießen, wenn der Abstand zwischen Ihnen und jedem Lautsprecher gleich groß ist.

Je nach Platzierung der Lautsprecher ist der Ton an verschiedenen Orten im Raum zeitversetzt zu hören. Um diese Unterschiede auszugleichen, können Sie für den Ton des Center- und der Surround-Lautsprecher einen Verzögerungseffekt einstellen.

Einstellungen Verzögerungszeit Vorderseite Center : 00mSEC Surround : 10mSEC Subwoofer Testton : Aus Änderng Wählen Zurück Beweg Wählen Zurück

HINWEIS

Das Verzögerungszeitmenü ist nur dann aktiviert, wenn eine 5.1 Kanal-Audioquelle wiedergegeben wird.
- Sie können Center und Surround in diesem Modus nicht einstellen, wenn deren Lautsprechergröße auf KEIN eingestellt ist.

Deutsch

27

System-Setup
    note right of A Ideale Aufstellung der Surround-Lautsprecher
    note right of B: Alle Lautsprecher sollten möglichst innerhalb dieses Kreises aufgestellt werden.
    note right of C: Df: Entfernung zum Front-Lautsprecher
    note right of Dc: Entfernung zum Center-Lautsprecher
    note right of Ds: Entfernung zum Surround-Lautsprecher

Center-Lautsprecher einstellen

Ist die Entfernung Dc gleich oder länger als die Entfernung Df in der Abbildung, stellen Sie den Modus auf 0 ms. Andernfalls ändern Sie die Einstellung laut Tabelle.

Df um ... größer als Dc	0,00m	0,34m	0,68m	1,06m	1,40m	1,76m
Verzöge-rungszeit	00 ms	01 ms	02 ms	03 ms	04 ms	05 ms

Einstellen der Surround-Lautsprecher

Ist die Entfernung Dc gleich oder größer als die Entfernung Ds in der Abbildung, stellen Sie den Modus auf 0 ms.

Andernfalls ändern Sie die Einstellung laut Tabelle.

Ds um ... größer als Dc	0.00m	1.06m	2.11m	3.16m	3.62m	5.29m
Verzöge-rungszeit	00 ms	03 ms	06 ms	09 ms	12 ms	15 ms

HINWEIS

■ Bei DPL II (Dolby Pro Logic II), kann u. U. die Verzögerungszeit für jeden Modus verschieden sein.
■ Bei AC-3 und DTS kann die Verzögerungszeit auf Werte zwischen 00 und 15 ms eingestellt werden.
Der Center-Kanal kann nur bei Disks mit 5.1-Sound angepasst werden.

Testton

Einstellungen Lautsprech Ereinstellung Lautsprochergröße BAL vorn Verzögerun Gszelt Testton : Ein Wählen Zurück Bewieg. Wählen Zurück

Überprüfen Sie mit der Funktion Testton die Lautsprecheranschlüsse.

• Wählen Sie mit den Tasten ◀▶ die Option Ein.
• Der Testton wird in dieser Folge ausgegeben: Vorne Links → Center → Vorne Rechts → Surround Rechts → Surround Links → Subwoofer
• Um den Testton zu beenden, drücken Sie die EINGABE.

Automatische Tonkalibrierung (ASC)

Bei der Installation oder einer Neuplatzierung des Heimkino-Geräts führen Sie einmalig eine Einstellung der Funktion Automatische Tonkalibrierung (ASC) durch. Dadurch kann das Gerät automatisch die Entfernung zwischen den Lautsprechern, die Kanalpegel und die Frequenzeigenschaften ermitteln, die notwendig sind, um ein optimal an Ihre Umgebung angepasstes 5.1-Kanal-Klangfeld zu schaffen.

ASC-Mikron

L: Vorne Links

R: Vorne Rechts

C: Center

SW: Subwoofer

SL: Surround Links

SR: Surround Rechts

28

Deutsch

HINWEIS

Das ASC-Setup kann nur durchgeführt werden, wenn sich im Heimkino-Gerät keine Disk befindet.
Die Lautstärke ist während des ASC-Setups auf einer Stufe fi xiert und kann deshalb nicht über die Lautstärkeregler angepasst werden.
- Wenn die Verbindung zum ASC-Mikrofon während des ASC-Setups unterbrochen wird, wird das Setup abgebrochen.
■ Wenn die ASC-Funktion aktiviert ist, sind die Klangeffekte DSP/EQ, Dolby Pro Logic II und P. BASS nicht verfügbar.
■ Bei Anschluss des Heimkino-Geräts an externe Geräte oder andere Komponenten (z.B. IPod, AUX, D.IN) kann das ASC-Setup eventuell nicht einwandfrei funktionieren.
Das Rauschen kann zu falscher Messung führen. Um die richtige Kalibrierung zu erhalten, stellen Sie Bitte die Messung in einem ruhigen Zimmer ein.
■ Stellen Sie das Mikrofon an der Haupt-Hörposition auf.
■ Zwischen den Lautsprechern und dem Mikrofon dürfen sich keine Hindernisse befinden.
Denken Sie daran, dass der Test Ton bei der Durchführung des Tests laut sein kann.
■ Stellen Sie das Mikrofon nicht hinter Möbeln oder zu nah an der Wand auf. Ansonsten erhalten Sie ein falsches Ergebnis.

Automatische Tonkalibrierung (ASC) durchführen

Die Audiowiedergabe erfolgt entweder im ASC-Modus oder gemäß den benutzerspezifi schen Lautsprechereinstellungen.

- Ein: Die Audiowiedergabe erfolgt im Auto Sound Calibration (ASC)-Modus.

- Aus: Die Audiowiedergabe erfolgt gemäß dem Lautsprechereinstellungswert.

Einstellungen Autom. Tonkalibrierung Autom. Tonkalibrierung : Ein ► Autom. Klangkalibrierung Einstellung Ändern Wählen Zurück Beweg. Wählen Zurück

ASC-Setup durchführen

1. Schließen Sie das ASC-Mikrofon an den Eingang ASC IN an.
2. Stellen Sie das ASC-Mikrofon in die Hörposition.
   • Die Tonkalibrierung wird automatisch in folgender Reihenfolge durchgeführt:
3. Drücken Sie die Taste RETURN, um die ASC-Funktion zu beenden.
4. Wenn die Meldung „REMOVE MIC“ im Display erscheint, trennen Sie das ASC-Mikrofon vom Gerät.

Vorne Links → Center → Vorne Rechts → Surround Rechts → Surround Links → Subwoofer

HINWEIS

Das ASC-Setup mit der automatischen Tonkalibrierung dauert etwa drei Minuten.

Mit dieser Funktion wird der Bereich zwischen größter und kleinster Lautstärke geregelt. Mithilfe dieser Funktion kommen Sie auch dann in den Genuss von Dolby Digital Sound, wenn Sie sich spät abends Filme mit niedriger Lautstärke ansehen.

- Sie können entweder Voll, 6/8, 4/8, 2/8 oder Aus auswählen

AUDIO-SYNC

In Verbindung mit einem Digitalfernseher stimmt die Ton-Bild-Synchronisation möglicherweise nicht. Passen Sie in diesem Fall die Audio-Verzögerungszeit an, so dass der Ton zum Bild passt.

- Sie können eine Audio-Verzögerungszeit zwischen 0 ms und 300 ms einstellen. Stellen Sie die Audio-Verzögerungszeit auf den optimalen Status.

Deutsch

System-Setup

HDMI AUDIO

Sie können einstellen, ob der Ton über das HDMI-Kabel übertragen wird oder nicht.

• Aus: Es wird nur das Videosignal über das HDMI-Verbindungskabel gesendet. Die Audioausgabe erfolgt ausschließlich über die Lautsprecher des Heimkino-Geräts.
• Ein: Sowohl Video- als auch Audiosignale werden über das HDMI-Verbindungskabel gesendet. Die Audioausgabe erfolgt nur über die Lautsprecher Ihres TV-Geräts.

HINWEIS

■ Die Standardeinstellung dieser Funktion ist HDMI Audio Aus.
HDMI Audio wird automatisch als 2-Kanalton für die TV-Lautsprecher abgemischt.
- Wenn HDMI AUDIO auf Ein gesetzt ist, funktionieren PL II /DSP EQ /P.BASS nicht.
■ Dieses Menü steht im iPod-Modus nicht zur Verfügung.
- Wenn HDMI AUDIO auf 'Ein' gestellt ist, kann die Lautstärke nur über die Fernbedienung des Fernsehers geregelt werden.

Benutzer-EQ

Sie können die Equilizereinstellungen an Ihre Vorlieben anpassen.

HINWEIS

■ Die Einstellungen können ebenfalls mit Hilfe der DSP/EQ Taste vorgenommen werden. (Siehe Seite 38)

Audioausgabekanal

Um den Ton des Fernsehgeräts über die Heimkino Lautsprecher genießen zu können, benötigen Sie nur ein HDMI-Kabel.

30 Deutsch

• Aus : Schaltet den Audioausgabekanal aus.
- Auto : Wenn Ihr Fernsehgerät mit der Audioausgabekanal Funktion kompatibel ist, hören Sie den Ton des Fernsehgeräts über die Heimkinolautsprecher.

HINWEIS

• Wenn Anynet+ (HDMI-CEC) auf Aus eingestellt ist, steht die Audioausgabekanal Funktion nicht zur Verfügung.
• Wenn Sie ein HDMI-Kabel ohne ARC (Audio Return Channel) Zertifi kat verwenden (ohne Unterstützung der Audioausgabekanal Funktion) kann dies zu Kompatibilitätsproblemen führen.
  ■ Die ARC-Funktion ist nur verfügbar, wenn ein ARC-fähiges Fernsehgerät angeschlossen ist.

System

Ersteinstellung

Mithilfe des Startmenüs können Sie Sprache, Fernsehbildformat, und ASC (Auto Sound Calibration) einstellen.

Überprüfen Sie, ob das ASC-Mikrofon mit dem Heimkino-Gerät verbunden ist.

HINWEIS

- Wenn das HDMI-Kabel an das Heimkino-Gerät angeschlossen ist, steht das Fernsehbildformat nicht zur Verfügung und wird automatisch auf 16:9 eingestellt.

DivX(R)-Registrierung

Zeigen Sie den DivX(R) VOD-Registrierungscode an, um DivX(R) VOD-Inhalte zu erwerben und wiederzugeben.

HINWEIS

■ Diese Option wird nicht aktiviert, wenn Sie OK auswählen. Um diese Option zu aktivieren, müssen Sie DivX(R)-Deaktivierung aktivieren.
- Auch wenn Sie das System zurücksetzen, geht die DivX(R)-Registrierung nicht verloren.

DivX(R)-Deaktivierung

Wählen Sie diese Option, um einen neuen Registriercode zu erhalten.

Sprache

Sie können die Sprache auswählen, in der das Bildschirmmenü, Diskmenü usw. angezeigt werden soll.

OSD-Sprache	Wählen Sie eine Sprache für die Textanzeige.
Disc-Menü	Wählen Sie eine Sprache für das Diskmenü.
Audio	Wählen Sie eine Sprache für die Wiedergabe der Disk.
Untertitel	Wählen Sie eine Sprache für die Untertitel der Disk.

※ Um eine nicht im Menü angezeigte Sprache einzustellen, wählen Sie für die Option Disc-Menü, Audio oder Untertitel die Einstellung Others (Andere) und geben den Sprachcode der gewünschten Sprache ein (siehe Seite 45).
※ Die Einstellung Others (Andere) steht für OSD-Sprache nicht zur Verfügung.

HINWEIS

■ Die ausgewählte Sprache wird nur dann verwendet, wenn sie von der Disk unterstützt wird.

Sicherheit

Die Kindersicherung (Parental Lock) funktioniert in Verbindung mit DVDs, denen eine bestimmte Alterseinstufung zugewiesen wurde. Dies hilft Ihnen, die Kontrolle über die Art der Filme zu behalten, die sich Ihre Familie ansieht. Das Bewertungssystem umfasst 8 verschiedene Stufen.

Sicherungsstufe

Wählen Sie die Sicherungsstufe aus, die Sie einstellen möchten. Je höher die Stufe, desto schärfer ist die Alterseinstufung Wenn Sie beispielsweise Stufe 6 auswählen, werden Disks mit Stufe 7 und 8 nicht wiedergegeben.

Geben Sie das Kennwort ein, und drücken Sie die EINGABE.

• Die Standardeinstellung für das Kennwort ist „0000“.
• Sobald die Einstellungen abgeschlossen sind, wird wieder der vorherige Bildschirm angezeigt.

Passwort ändern

Wählen Sie Ändern and geben Sie mit den Zifferntasten der Fernbedienung ein 4stelliges Passwort ein.

Einstellungen Anzeige Audio System Sprache Sicherheit Unterstützung Sicherungsstufe ; Aus Passwort ; Ändern Beweg. Wählen Zurück

Falls Sie Ihr Passwort vergessen haben

1. Nehmen Sie die Disk aus dem Gerät.
2. Halten Sie die STOPP taste (■) auf der Fernbedienung 5 Sekunden oder länger gedrückt. Alle Einstellungen werden auf die werkseitigen Standardeinstellungen zurückgesetzt.

Unterstützung

Produktinformationen

Zum Anzeigen der Produktinformationen z.B. Modellcode, Softwareversion usw.

Deutsch

Grundfunktionen

Disk wiedergeben

1. Drücken Sie die Taste ÖFFNEN/SCHLIESSEN (▲).
2. Legen Sie vorsichtig eine Disk mit der bedruckten Seite nach oben ein.
3. Drücken Sie die Taste ÖFFNEN/SCHLIESSEN (▲), um das Diskfach zu schließen.

HINWEIS

Fortsetzungsfunktion: Wenn Sie die Wiedergabe anhalten, speichert das Gerät die aktuelle Disk-Position. Durch erneutes Drücken der WIEDERGABE wird die Wiedergabe an dieser Stelle fortgesetzt. (Diese Funktion ist nur bei DVDs verfügbar.) Drücken Sie während der Wiedergabe die STOPP taste zweimal, um die Fortsetzungsfunktion zu deaktivieren.
- Wenn sich das Gerät im Pause-Modus befindet und länger als 3 Minuten am Heimkino-Gerät oder auf der Fernbedienung keine Taste gedrückt wird, wird in den STOPP-Modus gewechselt.
Der Startbildschirm richtet sich nach dem Diskinhalt und mag unterschiedlich erscheinen.
- Raubkopien werden mit diesem Gerät nicht wiedergegeben, weil dadurch die CSS-Vorgaben (Content Scrambling System: ein Kopierschutzsystem) verletzt werden.

※ Das Symbol ⏻ zeigt einen ungültigen Tastendruck an.

TV-Bildschirmschoner/Energiesparfunktion

• Wenn im Stop- oder Wiedergabemodus für mehr als 5 Minuten keine Taste betätigt wird, wird der Bildschirmschoner eingeschaltet.
• Wenn sich der Player länger als 20 Minuten im Bildschirmschonermodus befinndet, wird er automatisch ausgeschaltet. (Außer bei Musikwiedergabe)

Audio-CDs und MP3/WMA-CDs wiedergeben

Track01 1/17 0:15 / 3:59 Function DVD/CD Repeat Wdg.-Modus

1. Legen Sie eine Audio-CD (CD-DA) oder eine MP3-Disk in das Diskfach ein.

2. Von einer Audio-CD wird der erste Titel automatisch abgespielt.

3. Drücken Sie die Tasten ◀◀◀▶, um zum vorigen/nächsten Titel zu gelangen.
4. Bei einer MP3/WMA-Disk wählen Sie mit den Tasten ◀▶ die Option Musik, dann drücken Sie die EINGABE.
5. Wählen Sie mit den Tasten ▲▼◀▶ die gewünschte Datei aus, und drücken Sie die EINGABE.

6. Drücken Sie die Tasten ◀◀▶, um zu den vorherigen/nächsten Seiten zu gelangen.

7. Drücken Sie die STOPP (■), um die Wiedergabe zu beenden.

HINWEIS

Je nach Aufnahmemodus können manche MP3-/WMA-CDs möglicherweise nicht wiedergegeben werden.
Das Inhaltsverzeichnis einer MP3-CD hängt vom Format der aufgenommenen MP3-/WMA-Titel ab.
■ WMA-DRM-Dateien werden nicht wiedergegeben.

32

Deutsch

JPEG-Dateien wiedergeben

Mit einer digitalen Kamera oder einem Camcorder aufgenommene Bilder oder JPEG-Dateien von einem Computer können auf einer CD gespeichert werden und anschließend mit dem Heimkino-Gerät wiedergegeben werden.

1. Legen Sie eine JPEG-Disk in das Diskfach ein.
2. Wählen Sie mit den Tasten ◀▶ die Option Foto aus, und drücken Sie dann die EINGABE.
3. Wählen Sie mit den Tasten ▲▼ den gewünschten Ordner für die Wiedergabe aus, und drücken Sie dann die EINGABE.
4. Wählen Sie mit den Tasten ▲▼ das gewünschte Foto für die Wiedergabe aus, und drücken Sie dann die EINGABE.

• Die ausgewählte Datei wird wiedergegeben und die Diashow startet.
- Um die Diashow anzuhalten, drücken Sie die PAUSE (II).
- Sie können die vorherige/nächstei Datei sehen, indem Sie im Diashowmodus die Tasten ◀,▶ drücken.

ROOT JPEG 1 JPEG 2 JPEG 3 642 X 352 2010/01/01 Function DVD/CD Seite Zurack

Rotationsfunktion

Drücken Sie im Pausenmodus die Taste GRÜN (B) oder GELB (C).

• Taste GRÜN (B): Drehen Sie das Bild 90° gegen den Uhrzeigersinn
• Taste GELB (C): Drehen Sie das Bild 90° im Uhrzeigersinn.

HINWEIS

Die vom Gerät unterstützte maximale Auflösung beträgt 5120 x 3480 (oder 19,0 MPixel) für Dateien mit JPEG-Standard und 2048 x 1536 (oder 3,0 MPixel) für progressive Bilddateien.

Wiedergabefunktion verwenden

Suchlauf vorwärts/rückwärts

Drücken Sie die Tasten ◀◀▶▶ für die Suchfunktion.

HINWEIS

■ Im Suchmodus erfolgt keine Tonwiedergabe.
Während des Bildsuchlaufs wird der Ton nur bei den Suchgeschwindigkeiten ▶▶ 1 und ▶▶ 2 wiedergegeben.
■ Diese Funktion steht nur für Digital Audio CDs zur Verfügung.

Überspringen von Szenen/Liedern

Drücken Sie die Tasten ◀◀◀◀◀.

• Bei jedem Drücken der Taste während der Wiedergabe wird das vorherige/nächste Kapitel oder Verzeichnis (Datei) bzw. der vorherige/nächste Titel abgespielt.
• Ein aufeinanderfolgendes Überspringen von Kapiteln ist nicht möglich.

Wiedergabe in Zeitlupe

Drücken Sie die PAUSE (II) und danach die Taste ▶ für die Zeitlupenwiedergabe.

	1→2→3
	1→2→3

HINWEIS

■ Im Zeitlupenmodus erfolgt keine Tonwiedergabe.
■ Zeitlupenwiedergabe rückwärts ist nicht möglich.

Deutsch

33

Grundfunktionen

Einzelbildwiedergabe

Drücken Sie wiederholt die PAUSE.

- Jedes Mal, wenn Sie während der Wiedergabe diese Taste drücken, wird das jeweils nächste Einzelbild angezeigt.

HINWEIS

■ Bei der Einzelbildwiedergabe erfolgt keine Tonwiedergabe.

Funktion 5-Minuten-Sprung

Drücken Sie während der Wiedergabe die Taste ◀,▶.

- Bei jedem Drücken der Taste ▶, macht die Wiedergabe einen 5-Minuten-Sprung vorwärts.

- Bei jedem Drücken der Taste ◀, macht die Wiedergabe einen 5-Minuten-Sprung rückwärts.

HINWEIS

■ Diese Funktion steht nur für DivX zur Verfügung, die eine Zeitinformation beinhalten.

Diskmenü verwenden

Sie können die Menüs für die Wiedergabesprache, Untertitelsprache, Profi le usw. anzeigen.

1. Drücken Sie während der Wiedergabe die Taste DISC MENU auf der Fernbedienung.

2. Wählen Sie mit den Tasten ▲▼◀▶ die gewünschte Option aus, und drücken Sie die EINGABE.

HINWEIS

Die Menüeinstellungspunkte können je nach Disk variieren. Möglicherweise ist dieses Menü nicht verfügbar.

34

Deutsch

Titelmenü verwenden

Bei DVDs mit mehreren Titeln werden alle Filmtitel angezeigt.

1. Drücken Sie während der Wiedergabe die Taste TITLE MENU auf der Fernbedienung.

2. Wählen Sie mit den Tasten ▲▼◀▶ die gewünschte Option aus, und drücken Sie die EINGABE.

HINWEIS

Die Menüeinstellungspunkte können je nach Disk variieren. Möglicherweise ist dieses Menü nicht verfügbar.

Wiedergabe wiederholen

DVD/DivX wiederholen

Sie können einen Titel, ein Kapitel oder einen Abschnitt (A-B-Wiederholen) einer DVD/DivX wiederholen.

Wiederhol. AUS

1. Drücken Sie während der DVD/DivX-Wiedergabe die Taste REPEAT auf der Fernbedienung.
2. Wählen Sie mit den Tasten ▲▼ den gewünschten Wiederholmodus aus, und drücken Sie die EINGABE.
3. Wählen Sie mit den Tasten ▲▼ AUS aus, um den Wiederholmodus wieder auszuschalten, und drücken Sie danach die EINGABE.

	Titel → Kapitel → A - → Aus
	Titel → Ordner → Alle → Aus

CD/MP3 wiederholen

1. Drücken Sie während der CD/MP3-Wiedergabe wiederholt die Taste REPEAT, um den gewünschten Wiederholmodus auszuwählen.

[HTT?]	CD ALL XC A-B (Wiederholung Aus → Disk wiederholen → Alle wiederholen → Zufallswiedergabe → Abschnitt A-B wiederholen)
	CD CD ALL XC (Wiederholung Aus → Titel wiederholen → Verz. wiederholen (Verzeichnis) → Alle wiederholen → Zufallswiedergabe)

Abschnitt A-B festlegen und wiederholen

Sie können einen Abschnitt auf einer DVD oder CD festlegen und wiederholt wiedergeben.

1. Drücken Sie während der Wiedergabe einer DVD oder CD die Taste REPEAT auf der Fernbedienung.
2. Drücken Sie bei DVDs die Tasten ▲▼ um A-auszuwählen. Drücken Sie bei CDs wiederholt die Taste REPEAT bis das Symbol erscheint.
3. Drücken Sie die EINGABE, um den Punkt zu markieren, an dem die Wiederholung starten soll (A).
4. Drücken Sie die EINGABE, um den Punkt zu markieren, an dem die Wiederholung stoppen soll (B).
5. Um zur normalen Wiedergabe zurückzukehren, drücken Sie bei DVDs die Tasten ▲▼ um AUS auszuwählen. Bei CDs drücken Sie die Taste REPEAT, um ≈auszuwählen.

HINWEIS

Die A-B-Wiederholungsfunktion steht nicht bei DivX-, MP3- oder JPEG-Disks zur Verfügung.

Deutsch

Grundfunktionen

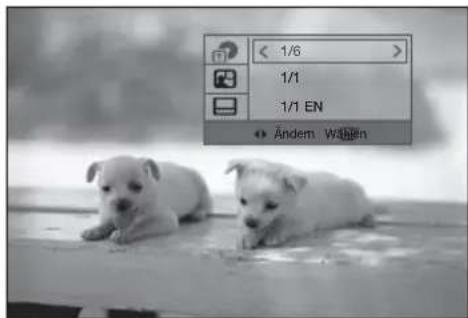

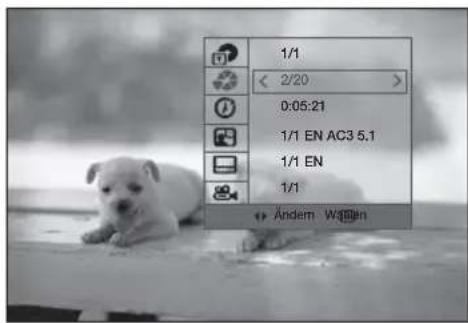

Anzeige von Diskinformationen

1/1 < 2/20 > 0:05:21 1/1 EN AC3 5.1 1/1 EN 1/1 Andem Wappen

< 1/6 > 1/1 1/1 EN Ändem: Wäßen

1. Drücken Sie während der Wiedergabe die Taste TOOLS auf der Fernbedienung.
2. Wählen Sie mit den Tasten ▲▼ den gewünschten Menüpunkt.
3. Wählen Sie mit den Tasten ◀▶ die gewünschte Einstellung, und drücken Sie anschließend die EINGABE.

- Sie können mit den Zifferntasten auf der Fernbedienung einige Optionen steuern.

1. Drücken Sie die Taste TOOLS erneut, um Diskinformation auszublenden.

HINWEIS

• Wenn Sie Inhalte über das Tools-Menü abspielen, sind abhängig vom Datenträger manche Funktionen möglicherweise nicht verfügbar.
• Je nach Art der Disk können Sie auch DTS, Dolby Digital oder Pro Logic auswählen.
  Einige Tools-Menüs können sich je nach Disks und Dateien unterscheiden.

36 Deutsch

TOOLS-Menü

■ Titel (☐): Zum Auswählen des gewünschten Titels auf einem Datenträger, auf dem sich mehrere Titel befinden. Zum Beispiel: wenn sich mehr als ein Film auf einer DVD befindet, wird jeder Film als Titel erkannt.
- Kapitel (✗): DVDs werden meistens kapitelweise aufgenommen. So können bestimmte Kapitel leicht gefunden werden.
■ Wiedergabezeitpunkt (☐): Ermöglicht die Wiedergabe eines Films ab einer bestimmten Stelle (Wiedergabezeitpunkt). Sie müssen die gewünschte Startzeit als Referenz eingeben. Bei einigen Datenträgern funktioniert die zeitbezogene Suchfunktion nicht.
■ Audio (☐): Zeigt den Soundtrack (Wiedergabesprache) des Films an. Eine DVD kann bis zu 8 verschiedene Audiosprachen enthalten.
- Untertitel (☐): Zeigt die auf der Disk verfügbaren Untertitelsprachen an. Sie können eine Sprache auswählen oder die Untertitel vom Bildschirm ausblenden. Eine DVD kann bis zu 32 verschiedene Untertitelsprachen enthalten.
- Winkel (84): Wenn eine Szene einer DVD aus mehreren Kamerawinkeln aufgenommen wurde, können Sie diese mit der Winkel-Funktion auswählen.

Wiedergabesprache wählen

1. Drücken Sie die Taste TOOLS.
2. Wählen Sie mit den Tasten ▲▼ AUDIO (☐) aus.
3. Mit Hilfe der ◀▶ Tasten Sie die gewünschte Audiosprache einstellen.

- Je nachdem, welche Sprachen auf einer DVD zur Verfügung stehen, wird bei jedem Drücken der Taste eine andere Audio-Sprache ausgewählt.

Untertitelsprache wählen

1. Drücken Sie die Taste TOOLS.

2. Wählen Sie mit den Tasten ▲▼ UNTERTITEL (☐) aus.

3. Wählen Sie mit den ◀▶ Tasten die gewünschte Untertitelsprache aus.

- Je nachdem, welche Sprachen auf einer DVD zur Verfügung stehen, wird bei jedem Drücken der Taste eine andere Untertitelsprache ausgewählt.

HINWEIS

■ Die Funktion zur Auswahl von Wiedergabe- und Untertitelsprache ist möglicherweise nicht bei allen Disktypen verfügbar.

Untertitelfunktion

• Für die ordnungsgemäße Verwendung dieser Funktion müssen Sie über Erfahrung in der Videoextraktion und -bearbeitung verfügen.
• Speichern Sie für die Verwendung der Untertitelfunktion die Untertiteldatei (*.smi) mit dem gleichen Dateinamen wie die DivX-Datei (*.avi) im gleichen Ordner ab. Beispiel. Hauptverzeichnis Samsung_007CD1.avi Samsung_007CD1.smi
• Der Dateiname für die Untertiteldatei kann aus bis zu 100 alphanumerischen oder 50 ostasiatischen Zeichen (2-Byte-Zeichen, wie in Koreanisch und Chinesisch) bestehen.
• Die Untertitel von DivX-Dateien sind: *.smi, *.sub, *.srt, über 148 kbyte wird nicht unterstützt.

Winkel-Funktion

Mit dieser Funktion können Sie dieselbe Szene aus verschiedenen Winkeln ansehen.

1. Drücken Sie die Taste TOOLS.
2. Wählen Sie mit den Tasten ▲ ▼ WINKEL ( 🔊 ) aus.
3. Wählen Sie mit Hilfe der ◀▶ Tasten den gewünschten Winkel aus.

HINWEIS

■ Diese Funktion steht nur für Disks mit Multi-Winkel-Aufnahmen zur Verfügung.

SLEEP

Es kann die Zeit eingestellt werden, nach der sich das Gerät automatisch ausschaltet.

Drücken Sie die Taste SLEEP.

- Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt:

Mit dieser Funktion können Sie die Helligkeit des Displays einstellen.

Drücken Sie die Taste DIMMER.

Tonmodus

P.BASS

Mit der Funktion P.BASS können tiefe Töne bzw. niedrige Frequenzen verstärkt werden.

Die Funktion MP3 ENHANCE (MP3 optimieren) bietet

bessere Klangqualität, indem die Sampling-Frequenz angehoben wird.

Drücken Sie die Taste P.BASS.

2-Kanal LPCM-Quelle	POWER BASS ON → POWER BASS OFF
MP3-Datei	MP3 ENHANCE ON → POWER BASS ON → POWER BASS OFF

HINWEIS

■ Die Funktion P.BASS ist nur bei 2-Kanal-LPCM-Datenquellen wie MP3, DivX, CD oder WMA verfügbar.
■ Die P.BASS Funktion kann nicht zusammen mit dem GIGA SOUND oder Dolby Pro Logic II Modus aktiviert werden.

Wenn Sie im DSP/EQ-Modus P.BASS drücken, wird der DSP/EQ-Modus automatisch beendet und die Funktion P.BASS aktiviert.

■ Die Funktion MP3 ENHANCE (MP3 optimieren) ist nur für MP3-Dateien verfügbar.

Deutsch

37

Grundfunktionen

GIGA

Die GIGA Sound Funktion verstärkt den Bass und verdoppelt ihn, damit Sie einen kraftvollen, realitätsnahen Klang zu erleben können.

Die GIGA Sound Funktion betrifft nur die Klangwiedergabe über den Subwoofer.

Drücken Sie die GIGA Taste.

HINWEIS

• Wenn GIGA Sound auf 'Ein' gestellt ist, stehen andere Klangeffekte nicht zur Verfügung.
• Wenn DOLBY PLII auf 'Ein' gestellt ist, steht der GIGA Klangeffekt nicht zur Verfügung.
  GIGA Sound funktioniert nur im Stereo LPCM Modus.

S.VOL (INTELLIGENTE LAUTSTÄRKE)

Durch diese Funktion wird die Lautstärke bei einer drastischen Lautstärkeänderung, z. B. durch das Umschalten auf einen anderen Kanal oder durch einen Szenenwechsel, geregelt und stabilisiert.

Drücken Sie die Taste S.VOL.

- Durch wiederholtes Drücken der Taste ändert sich die Einstellung wie folgt:

Sie können ebenfalls die S/W LEVEL Taste auf der Fernbedienung drücken und mit Hilfe der ◀ oder ▶ Taste den Pegel des Subwoofers einstellen.

Drücken Sie die S/W LEVEL Taste.

• DSP (Digital Signal Processor): Mit DSP-Modi können verschiedene akustische Umgebungen simuliert werden.
• EQ : Sie können zwischen POPS, JAZZ, ROCK oder USER (BENUTZER) auswählen, um den Ton an das wiedergegebene Musikgenre anzupassen.

Drücken Sie die Taste DSP/EQ.

POPS, JAZZ, ROCK	Abhängig vom Musikgenre können Sie POPS, JAZZ oder ROCK auswählen.
USER	Sie können den Klang, mit dem Sie Musik genießen wollen unter "EQ:USER" einstellen.Wenn Sie im Menü "EQ:USER"Eingabetaste drücken, erscheint ein Fenster, in dem Sie die EQ Einstellungen an Ihre Vorlieben anpassen können.
STUDIO	Vermittelt den Klangeindruck eines Studios.
CLUB	Simuliert den Sound eines Danceclubs mit einem schlagenden Bass-Beat.
HALL	Bietet eine helle Klangstimme wie in einer Konzerthalle.
MOVIE	Bietet das Gefühl als wäre man im Kino anwesend.
CHURCH	Vermittelt den Eindruck, in einer großen Kirche zu sein.
OFF	Zum Auswählen für normalen Klang.

HINWEIS

■ Die DSP/EQ Funktion steht nur im Stereo Modus zur Verfügung.
■ Die DSP/EQ Funktion steht bei der Wiedergabe von AC3 Signalen im 2.1 Kanalmodus nicht zur Verfügung.

Dolby Pro Logic II-Modus

Sie können den gewünschten Dolby Pro Logic II-Audiomodus auswählen.

Drücken Sie die Taste ☐ PL II.

MUSIC	Gibt Klangeffekte beim Musikhören so wieder, als wären Sie bei einer Vorstellung.
MOVIE	Für eine besonders wirklichkeitsnahe Tonwiedergabe bei Filmen.
PROLOG	Sie können eine 2-Kanal-Tonquelle in 5.1CH Surround Sound mit allen aktivierten Lautsprechern zuhören.- Ein bestimmter Lautsprecher kann je nach dem Eingangssignal möglicherweise nicht ausgegeben werden.
MATRIX	Liefert Mehrkanal-Surround-Sound.
STEREO	Die Wiedergabe erfolgt nur über den vorderen linken und rechten Lautsprecher sowie über den Subwoofer.

HINWEIS

• Wenn Sie den Modus Pro Logic II verwenden möchten, schließen Sie Ihr externes Gerät an die Buchsen L und R des Audioeingangs am Heimkino-Gerät an. Wenn Sie die Verbindung nur über eine Buchse (L oder R) herstellen, hören Sie keinen Raumklang.
  ■ Die Funktion Pro Logic II steht nur im Stereo-Modus zur Verfügung.
  ■ Die Pro Logic II Funktion steht bei der Wiedergabe von AC3 Signalen im 2.1 Kanalmodus nicht zur Verfügung.

Radio hören

Mithilfe der Tasten auf der Fernbedienung

1. Wählen Sie mit der Taste FUNCTION die Option FM aus.

2. Stellen Sie den gewünschten Sender ein.

- Gespeicherter Sender 1 : Sie müssen zuerst die Frequenz des gewünschten Senders speichern. Drücken Sie die STOPP (■) Taste, um PRESET auszuwählen und anschließend die TUNING/CH (^^) Taste, um den voreingestellten Sender auszuwählen.

• Manuelle Sendersuche : Drücken Sie die STOPP (■) Taste, um MANUAL auszuwählen und anschließend die TUNING/CH (^^) Taste, um einen auf einer höheren oder niedrigeren Frequenz ausgestrahlten Sender auszuwählen.
• Automatische Sendersuche : Drücken Sie die STOPP (■) Taste, um MANUAL auszuwählen und anschließend die TUNING/CH (^▼) Taste, um das Frequenzband automatisch zu durchsuchen.

Einstellen des Mono/Stereo-Modus

Drücken die Taste MO/ST.

• Bei jedem Drücken der Taste wird der Klang zwischen STEREO und MONO umgeschaltet.
  • An Orten mit geringer Empfangsleistung wählen Sie MONO für einen klaren, rauschfreien Empfang.

Sender programmieren

Beispiel: UKW-Frequenz 89.10 speichern.

1. Wählen Sie mit der Taste FUNCTION die Option FM aus.
2. Stellen Sie mit den Tasten TUNING/CH (^^) die Frequenz <89.10> ein.
3. Drücken Sie die Taste TUNER MEMORY.
4. Eine Zahl blinkt auf dem Display.
5. Drücken Sie die Tasten TUNING/CH (^^), um den Programmplatz für die Speicherung auszuwählen.

6. Sie können bis zu 15 Sender speichern.

7. Drücken Sie die Taste TUNER MEMORY erneut.

- Drücken Sie die Taste TUNER MEMORY, solange der Programmplatz noch im Display angezeigt wird. - Dann wird die Anzeige des Programmplatzes im Display ausgeblendet und der Sender ist gespeichert.

1. Wiederholen Sie für die Programmierung weiterer Sender die Schritte 2 bis 5.

Über RDS (Radio Data System)

RDS (Radio Data System) zum Empfangen von UKW-Sendern verwenden

RDS ermöglicht es UKW-Sendern, zusammen mit den normalen Programmsignalen zusätzliche Signale auszusenden. Zum Beispiel werden Sendernamen, sowie Informationen zur Art des ausgestrahlten Programms, zu Sport oder Musik usw. übermittelt.

Wenn Sie einen UKW-Sender mit RDS-Dienst eingestellt haben, leuchtet auf dem Display die RDS-Anzeige auf.

Deutsch

39

Grundfunktionen

Beschreibung der RDS-Funktion

• PTY (Programmtyp): Zeigt den Programmtyp an, der gerade ausgestrahlt wird.
• PS NAME (Program Service Name (Programmdienstname)): Zeigt den Namen des Radiosenders an und umfasst bis zu 8 Zeichen.
• RT (Radio-Text): Entziffert den von einem Radiosender ausgestrahlten Text (wenn vorhanden) und umfasst maximal 64 Zeichen.
• CT (Clock Time (Uhrzeit)): Entziffert die Echtzeit der UKW-Frequenz-Uhr. Einige Sender übertragen eventuell keine PTY-, RT- oder CT-Information, deshalb werden diese Optionen dann auch nicht angezeigt.
• TA (Traffi c Announcement (Verkehrsdurchsage)): TA ON/OFF zeigt an, dass die Verkehrsdurchsage gerade läuft.

HINWEIS

- Wenn der eingestellte Sender kein einwandfreies RDS-Signal überträgt oder die Signalstärke zu schwach ist, funktioniert RDS möglicherweise nicht richtig.

Zum Anzeigen des RDS-Signals

Sie können das vom Sender übertragene RDS-Signal am Display sehen.

Drücken Sie die Taste RDS DISPLAY, während Sie einen UKW-Sender hören.

- Jedes Mal, wenn Sie diese Taste drücken, ändert sich das Display, um folgende Information anzuzeigen : PS NAME → RT → CT → Frequenz

PS (Program Service (Programmdienste))	Während des Suchvorgangs erscheint, wonach der Sendername angezeigt wird.erscheint, wenn kein Signal übertragen wird.
RT (Radio-Text)	Während des Suchvorgangs erscheint, wonach die vom Sender übertragenen Textmitteilungen angezeigt werden.erscheint, wenn kein Signal übertragen wird.
Frequenz	Senderfrequenz (kein RDS-Dienst)

Am Display angezeigte Zeichen

Wenn am Display PS- oder RT-Daten angezeigt werden, werden folgende Zeichen verwendet.

40

Deutsch

• Auf dem Display kann nicht zwischen Groß- und Kleinbuchstaben unterschieden werden. Es werden immer nur Großbuchstaben verwendet.
• Auf dem Display können keine Sonderzeichen angezeigt werden. <Ä> kann für alle mit Akzent versehenen stehen: <Ä>, <Ä>,<Ä>,<Ä>,<Ä>,<Ä> usw.

PTY (Program-Type)-Anzeige und PTY

SEARCH-Funktion (Suchlauf-Funktion)

Einer der Vorteile des RDS-Dienstes ist, dass Sie durch das Angeben des PTY-Codes einen bestimmten Programmtyp in den gespeicherten Sendern suchen können.

Programmtyp mit PTY-Code suchen

HINWEIS

• Die PTY-Suche ist nur auf gespeicherte Sender anwendbar.
- Drücken Sie zum vorzeitigen Beenden des Suchlaufs die Taste PTY SEARCH.
- Bei den folgenden Schritten liegt eine Zeitbegrenzung vor. Wenn die Einstellung vorzeitig beendet wird, führen Sie Schritt 1 erneut aus.
- Wenn Sie die Tasten der Fernbedienung verwenden, stellen Sie sicher, dass Sie auch den UKW-Sender mit dieser Fernbedienung eingestellt haben.

RDS DISPLAY 1 3 2 4 · 5 6 TA PTY-PTY SEARCH IPTY-

1. Drücken Sie die Taste PTY SEARCH, während Sie einen UKW-Sender hören.
2. Drücken Sie die Taste PTY- oder PTY+, bis der PTY-Code angezeigt wird.

• Die beschriebenen PTY-Codes werden auf der rechten Seite des Displays angezeigt.

1. Drücken Sie nochmals die Taste PTY SEARCH, solange der im vorherigen Schritt ausgewählte PTY-Code noch im Display sichtbar ist.

• Die max. 15 gespeicherten Sender werden durchsucht. Die Suche stoppt, wenn der gewünschte Programmtyp gefunden wird und der Sender wird aufgerufen.

Zusatzfunktionen

USB-Funktion

Mediendateien über den USB-Host-Anschluss wiedergeben

Sie können Mediendateien wie Bilder, Filme und Musik, die Sie auf einem MP3-Player, einem USB-Speichergerät oder einer Digitalkamera gespeichert haben, mit dem Heimkino-Gerät in guter Qualität wiedergeben. Verbinden Sie dafür das Speichermedium mit dem USB-Anschluss des Heimkino-Systems.

1. Schließen Sie das USB-Gerät an den USB-Anschluss an der Vorderseite des Heimkino-Systems an.

2. Wählen Sie mit der Taste FUNCTION die Option USB aus.

- Auf dem Display wird kurz USB angezeigt.

1. Drücken Sie die ◀▶ Tasten, um Videos, Musik oder Foto auszuwählen.

- Wählen Sie eine Datei für die Wiedergabe.

USB-Gerät sicher entfernen

Um die gespeicherten Daten auf Ihrem USB-Gerät nicht zu beschädigen, müssen Sie das Gerät sicher entfernen, bevor Sie das USB-Kabel abziehen.

- Drücken Sie die Taste GELB (C).

- Die Anzeige REMOVE wird im Display eingeblendet.

• Entfernen Sie das USB-Kabel.

HINWEIS

- Wenn Sie Ihre Musikdateien über das Heimkino-System im 5.1-Kanal-Klang hören möchten, stellen Sie den Dolby Pro Logic II-Modus auf Matrix. (Siehe Seite 39)

Entfernen Sie das USB-Kabel langsam vom USB-Anschluss. Andernfalls kann den USB-Anschluss beschädigt werden.

Verwenden eines iPod/iPhones

Wenn ein iPod/iPhone über ein USB-Kabel (nicht mitgeliefert) angeschlossen wird, können Sie Musik vom iPod/iPhone über das System wiedergeben.

1. Schließen Sie den iPod/iPhone mit Hilfe des USB-Kabels an den USB-Anschluss an der Vorderseite des Geräts an.

- Ihr iPod wird automatisch eingeschaltet.

1. Sie müssen die Funktionstaste betätigen, um in den REMOTE IPOD oder IPOD Modus zu schalten.

REMOTE IPOD	Es wird kein Video auf dem Fernsehgerät angezeigt. Sie können die Lautstärke einfach über die Fernbedienung einstellen.Wiedergabe und Suche werden nur auf Ihrem iPod aktiviert.
IPOD	Die Dateiasuwahl wird auf dem Fernsehgerät aktiviert. Die Fernbedienung kann für die Einstellung der Lautstärke oder der Wiedergabeeinstellungen verwendet werden.

Musik anhören (IPOD Modus)

Sie können auf dem iPod gespeicherte Musikdateien wiedergeben, indem Sie ihn an das Gerät anschließen.

Musik Function iPod USB entfemen

1. Wählen Sie mit der Taste FUNCTION die Option IPOD aus.

2. Wählen Sie mit den Tasten ◀▶ die Option Musik aus.

Deutsch

41

Zusatzfunktionen

3. Wählen Sie eine Musikdatei zur Wiedergabe aus.

- Sie können über die Fernbedienung oder das Heimkino-System einfache Wiedergabefunktionen, z. B. WIEDERGABE, PAUSE, STOPP, I◀/▶▶, ◀◀/▶▶ und WIEDERHOLEN, ausführen. (Siehe Seite 13.)

HINWEIS

■ Wenn Sie telefonieren während das iPhone an das Gerät angeschlossen ist, die WIEDERGABE(▶) Taste nicht betätigen.
■ Stellen Sie vor dem Anschließen Ihres iPod an das Heimkino-System die Lautstärke auf einen moderaten Wert ein.
■ Wenn das Heimkino-System eingeschaltet ist und Sie einen iPod anschließen, wird der Akku des iPod über das System aufgeladen.

iPod-Musikkategorien

Abhängig von den ID3-Tag-Informationen der entsprechenden Musikdatei können Name des Interpreten und des Albums, Musiktitel und Genre angezeigt werden.

Interpret	Wiedergabe nach Interpret.
Komponisten	Wiedergabe nach Musikgenre.
Composers	Wiedergabe nach Komponist.
Wiedergabeliste	Wiedergabe der Wiedergabeliste.
Album	Wiedergabe nach Album.
Titel	Wiedergabe in numerischer bzw.alphabetischer Reihenfolge

HINWEIS

■ Die Kategorieliste kann sich abhängig von Ihrem iPod-Modell unterscheiden.
Was ist ein ID3-Tag? Ein ID3-Tag beinhaltet Informationen zum Titel wie z.B. Titelname, Interpret, Albumname, Jahr, Genre und einen Kommentar.

iPod/iPhone modelle die mit diesem produkt benutzt werden können

■ iPod touch (3. Generation)
■ iPod touch (2. Generation)
■ iPod touch (1. Generation)
■ iPod klassik
■ iPod mit Video
■ iPod mit Dockingstation
■ iPod mit Klickrad
■ iPod nano (5. Generation)
■ iPod nano (4. Generation)
■ iPod nano (3. Generation)
■ iPod nano (2. Generation)
■ iPod nano (1. Generation)
iPhone 3 GS
iPhone 3 G
iPhone

HINWEIS

■ „Made for iPod“ bedeutet, dass ein elektrisches Zubehör für das

Anschließen an einen iPod entwickelt und vom Hersteller zertifi ziert wurde, um den Leistungsrichtlinien von Apple zu entsprechen.

"Made for iPhone" bedeutet, dass elektrisches Zubehör speziell für den Anschluss an ein iPhone entwickelt und vom Hersteller zertifi ziert wurde, damit dieses Gerät die Apple Leistungsstandards erfüllt.
■ Apple ist nicht für den Betrieb dieses Geräts oder dessen Übereinstimmung mit den Sicherheitsstandards oder Vorschriften verantwortlich.
Die Lautstärkeregelung kann mit den oben aufgeführten iPod und iPhone Modellen nicht richtig funktionieren. Wenn Sie mit den oben genannten Modellen irgendwelche Probleme auftreten sollten, aktualisieren Sie bitte die iPod/iPhone Software auf die neueste Version.
Je nach Softwareversion des iPods können Bedienungsprobleme auftreten. Dabei handelt es sich nicht um eine Fehlfunktion des Heimkinos.
Je nach Softwareversion oder iPod Typ kann die Bedienung unterschiedlich sein. Installieren Sie die neueste iPod Software (Empfohlen)
■ Die Wiedergabe von Anwendungsinhalten über das Gerät kann nicht gewährleistet werden. Wir empfehlen, heruntergeladene Inhalte auf dem iPod wiederzugeben.
■ Falls Sie Probleme mit der Verwendung des iPods haben, besuchen Sie bitte die Webseite www.apple.com/support/ipod.
■ Von diesem Gerät wird keine Videodatei unterstützt.

42

Deutsch

USB Aufnahme

Während Sie CD-DA (Compact Disc Digital Audio) abspielen, einen UKW-Sender hören oder Audiosignale über ein externes Gerät empfangen, können Sie die Audioquelle mit Hilfe der USB Aufnahme Funktion auf einem USB-Speicher speichern.

Beisp.: USB-Aufnahme einer Audio-CD-DA

1. Schließen Sie das USB-Gerät an Ihr Gerät an.
2. Legen Sie die Audio-CD in die CD-Lade ein.
3. Drücken Sie die USB REC Taste auf der Fernbedienung.

- Um den aktuellen Titel zu kopieren, die Taste REC auf der

Fernbedienung drücken, während

das System gerade ein Lied wiedergibt oder vorübergehend gestoppt wurde.

- Um alle Titel auf der CD zu kopieren, die USB REC Taste auf der Fernbedienung gedrückt halten.

- Es wird "FULL CD RIPPING" auf dem

Display angezeigt und die Aufnahme startet.

1. Drücken Sie die Taste STOPP (■) Taste, um die Aufnahme zu beenden.

2. Wenn die USB Aufnahme einer CD abgeschlossen ist, erscheint ein neuer Ordner mit dem Namen "RECORDING" auf dem USB-Laufwerk. Der Inhalt wird im MP3-Format in dem Ordner gespeichert.

3. Wenn die USB Aufnahme einer Radiosendung oder über den AUX-Anschluss abgeschlossen ist, erscheint ein neuer Ordner mit dem Namen "TUNER RECORDING" bzw. "AUX RECORDING" auf dem USB-Laufwerk. Der Inhalt wird im MP3-Format in dem Ordner gespeichert.

HINWEIS

■ Unterbrechen Sie während der USB Aufnahme nicht die USB-Verbindung oder die Stromversorgung.
Andernfalls können Daten beschädigt werden. Um die USB-Aufnahme anzuhalten, die STOPP
Taste drücken und entfernen Sie das USB-Gerät, nachdem das System die CD-Wiedergabe vollständig angehalten hat.
- Wenn Sie die USB-Verbindung während der USB-Aufnahme trennen, schaltet sich das System aus und Sie können die aufgenommene Datei nicht löschen.

■ Wenn Sie das USB-Gerät während der Wiedergabe einer CD an das System anschließen, hält das System die Wiedergabe vorübergehend an und setzt sie anschließend fort.
■ DTS-CDs können nicht kopiert werden.
■ Wenn die Aufnahmedauer weniger als 5 Sekunden beträgt, wird keine Datei erstellt.
■ Die USB-Aufnahme ist nur möglich, wenn das USB-Gerät mit dem FAT-Dateisystem formatiert ist. (Das NTFS-Dateisystem wird nicht unterstützt.)
Das Audiosignal wird während der USB-Aufnahme einer CD nicht wiedergegeben
- Wenn HDMI AUDIO auf Ein gestellt ist, wird die USB-Aufnahme Funktion nicht unterstützt.

Sonstige Informationen

Fehlerbehebung

Ziehen Sie die folgende Tabelle zu Rate, wenn das Gerät nicht ordnungsgemäß funktioniert. Wenn das bei Ihnen auftretende Problem nicht aufgeführt ist oder die u. a. Anweisungen zu keiner Lösung führen, schalten Sie das Gerät aus, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an einen autorisierten Händler vor Ort oder an den Samsung-Kundendienst.

Problem Überprüfen/Beheben
Die Disk wird nicht ausgegeben.	Ist der Netzstecker an eine Steckdose angeschlossen?Schalten Sie das Gerät aus und wieder ein.
Der iPod kann keine Verbindung herstellen.	Überprüfen Sie den Zustand von iPod und Dockingstation.Aktualisieren Sie laufend die Softwareversion des iPod.
Die Wiedergabe startet nicht.	Überprüfen Sie den Regionalcode der DVD.Im Ausland gekaufte DVDs werden möglicherweise nicht abgespielt.CD-ROMs und DVD-ROMs können mit diesem Heimkino-System nicht wiedergegeben werden.Vergewissern Sie sich, dass die Einstellung zur Alterseinstufung korrekt ist.
Die Wiedergabe startet nicht sofort, wenn die Taste WIEDERGABE/PAUSE gedrückt wird.	Verwenden Sie eine verformte oder zerkratzte Disk?Reinigen Sie die Disk.
Es wird kein Ton wiedergegeben.	Während der schnellen und langsamen Wiedergabe sowie bei der Einzelbildwiedergabe wird kein Tonsignal wiedergegeben.Sind die Lautsprecher korrekt angeschlossen? Sind die Lautsprechereinstellungen korrekt?Ist die Disk schwer beschädigt?
Es wird nur über einige der 6 Lautsprecher ein Ton ausgegeben.	Bei bestimmten DVDs wird der Ton nur für die Front-Lautsprecher ausgegeben.Überprüfen Sie, ob die Lautsprecher korrekt angeschlossen sind.Stellen Sie die Lautstärke ein.Wenn Sie eine CD oder Radio hören bzw. fernsehen, wird der Ton nur für die vorderen Lautsprecher ausgegeben.Sie können die Option „PROLOG“ auswählen, indem Sie die Taste PKI (Dolby Pro Logic II) auf der Fernbedienung drücken, um all 6 Lautsprecher zu verwenden.
Kein Dolby Digital 5.1-Kanal-Raumklang wird erreicht.	Ist die Disk mit „Dolby Digital 5.1 CH“ gekennzeichnet? Dolby Digital 5.1-Kanal-Raumklang wird nur erreicht, wenn die Disk mit 5.1-Kanal-Klang aufgenommen wurde.Ist die Audio-Sprache in der Informationsanzeige korrekt als Dolby Digital 5.1-CH eingestellt?
Die Fernbedienung funktioniert nicht.	Wird die Fernbedienung innerhalb der Betriebsreichweite und mit dem richtigen Winkel zum Gerät verwendet?Sind die Batterien leer?Haben Sie den richtigen Modus gewählt (RECEIVER DVD/TV)?
Die Disk dreht sich, es wird jedoch kein Bild angezeigt.Die Bildqualität ist schlecht, und das Bild ist instabil.	Ist das Fernsehgerät eingeschaltet?Sind die Videokabel korrekt angeschlossen?Ist die Disk verschmutzt oder beschädigt?Eine Disk mit Fabrikationsfehlern kann ggf. nicht korrekt wiedergegeben werden.\
Wiedergabe- und Untertitelsprache können nicht ausgewählt werden.	Nicht alle Disks enthalten mehrere Wiedergabe- oder Untertitelsprachen.
Der Disk/Titel-Menü-Bildschirm wird nicht angezeigt, obwohl die Disk/Titel-Funktion ausgewählt ist.	Verwenden Sie eine Disk, die keine Menüs enthält?
Das Bildformat kann nicht geändert werden.	Sie können 16:9-DVDs in den Formaten 16:9-BREITBILD-Modus, 4:3-LETTER BOX-Modus oder 4:3-PAN SCAN-Modus wiedergeben, aber 4:3-DVDs können nur im Format 4:3 wiedergegeben werden.Prüfen Sie die Beschriftung der DVD-Hülle, und wählen Sie die entsprechende Funktion aus.

44 Deutsch

Problem	Überprüfen/Beheben
Das Heimkino-System funktioniert nicht. (Beispiel: Es erfolgt keine Stromzufuhr oder die Tasten an der Gerätevorderseite funktionieren nicht oder es ist ein komisches Geräusch zu hören.)Das Gerät funktioniert nicht einwandfrei.	Halten Sie die STOPP (■) auf der Fernbedienung für mindestens 5 Sekunden gedrückt, ohne dass eine Disk eingelegt ist (Wiederherstellungsfunktion).Bei Verwendung der RESET-Funktion (Wiederherstellungsfunktion) gehen alle gespeicherten Einstellungen verloren.Verwenden Sie diese Funktion nur, wenn dies erforderlich ist.
Das Kennwort, das zur Einstellung der Alterseinstufung erforderlich ist, wurde vergessen.	Wenn die Meldung „NO DISC“ auf der Anzeige des Geräts erscheint, halten Sie die STOPP (■) auf der Fernbedienung länger als 5 Sekunden gedrückt. Auf dem Bildschirm erscheint „INIT“, und alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.Drücken Sie danach die Taste POWER.Bei Verwendung der RESET-Funktion gehen alle gespeicherten Einstellungen verloren.Verwenden Sie diese Funktion nur, wenn dies erforderlich ist.
Ich kann keine Radiosendungen empfangen.	Ist die Antenne richtig angeschlossen?Installieren Sie bei einem schwachen Antennensignal eine externe UKW-Antenne an einem Ort mit gutem Empfang.

Sprachcode-Liste

Geben Sie für die Optionen Disc-Menü, Audio und Untertitel den Sprachcode der gewünschten Sprache ein. (Siehe Seite 31).

Code Sprache Code Sprache Code Sprache Code Sprache Code Sprache
1027 Afar 1142 Greek 1239 Interlingue 1345 Malagasy 1482 Kirundi 1527 Tajik
1028	Abkhaian	1144	English	1245	Inupiak	1347	Maori	1483	Romanian	1528
1032	Afrikaans	1145	Esperanto	1248	Indonesian	1349	Macedonian	1489	Russian	1529
1039	Amharic	1149	Spanish	1253	Icelandic	1350	Malayalam	1491	Kinyarwanda	1531
1044	Arabic	1150	Estonian	1254	Italian	1352	Mongolian	1495	Sanskrit	1532
1045	Assamese	1151	Basque	1257	Hebrew	1353	Moldavian	1498	Sindhi	1534
1051	Aymara	1157	Persian	1261	Japanese	1356	Marathi	1501	Sangro	1535
1052	Azerbaijani	1165	Finnish	1269	Yiddish	1357	Malay	1502	Seroo-Croatian	1538
1053	Bashkir	1166	Fiji	1283	Javanese	1358	Matese	1503	Singhalese	1539
1057	Byelorussian	1171	Faeroese	1287	Georgian	1363	Burmese	1505	Slovak	1540
1059	Bulgarian	1174	French	1297	Kazakh	1365	Nauru	1506	Slovenian	1543
1060	Bihari	1181	Frisan	1298	Greenlandic	1369	Nepali	1507	Samoan	1557
1069	Bislama	1183	Irish	1299	Cambodian	1376	Dutch	1508	Shona	1564
1066	Bengali; Bangla	1186	Scots Gaelic	1300	Canada	1379	Norwegian	1509	Somali	1572
1067	Tibetan	1194	Galician	1301	Korean	1393	Occitan	1511	Aloanian	1581
1070	Breton	1196	Guarani	1305	Kashmiri	1403	(Atari) Oromo	1512	Serbian	1587
1079	Catalan	1203	Gujarati	1307	Kurdish	1408	Onya	1513	Sswati	1613
1093	Corsican	1209	Hausa	1311	Kirghiz	1417	Punjabi	1514	Sesotho	1632
1097	Czech	1217	Hindi	1313	Latin	1428	Polish	1515	Sundanese	1665
1103	Welsh	1226	Croatian	1326	Lingala	1435	Pashto, Pushto	1516	Swedish	1684
1105	Danish	1229	Hungarian	1327	Laothian	1436	Portuguese	1517	Swahili	1697
1109	German	1233	Armenian	1332	Lithuanian	1463	Quechua	1521	Tamil
1130	Bhutani	1235	Interlingua	1334	Latvian, Lettish	1481	Rhaeto-Romance	1525 Tejulu

Deutsch

Sonstige Informationen

Technische Daten

Allgemein	Gewicht 2,7 kg
	Abmessungen 430 (B) x 59 (H) x 249 (T) mm
	Betriebstemperaturbereich +5°C~+35°C
	Zulässiger Luftfeuchtigkeitsbereich 10 % bis 75 %
UKW-EMPFÄNGER	Signal/Rauschabstand 70 dB
	Verwendbare Empfindlichkeit 10 dB
	Klirrfaktor (Total Harmonic Distortion) 0,5 %
Disk	DVD (Digital Versatile Disc)	Lesegeschwindigkeit: 3,49 bis 4,06 m/s
		Spieldauer (Einseitig, Single Layer Disc): 135 Min.
	12 cm (Compact Disc)	Lesegeschwindigkeit: 4,8 bis 5,6 m/s
		Maximale Spieldauer: 74 Min.
	CD: 8 cm (Compact Disc)	Lesegeschwindigkeit: 4,8 bis 5,6 m/Sek.
		Maximale Spieldauer: 20 Min.
Videoausgang	Composite Video	480i(576i)
		1 Kanal: 1,0 Vss (75 Ω)
	Component Video	480i(576i)
		Y: 1,0 Vss (75 Ω)
		Pr: 0,70 Vss (75 Ω)
		Pe: 0,70 Vss (75 Ω)
Video/Audio HDMI	1080p, 1080i, 720p, 480p(576p)
Verstärker	Ausgangsleistung der Front-Lautsprecher	2 x 167 W (3 Ω)
	Ausgangsleistung des Center-Lautsprechers	167 W (3 Ω)
	Ausgangsleistung der Surround Lautsprecher	2 x 166 W (3 Ω)
	Ausgangsleistung des Subwoofers	167 W (3 Ω)
	Frequenzbereich	20 Hz ~ 20 kHz
	Signal/Rauschabstand 65 dB
	Kanaltrennung	60 dB
	Eingangsempfindlichkeit (AUX) 800 mV

*: Nominalwert
- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
- Gewicht und Abmessungen können von den Angaben abweichen.
- Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
- Die technischen Daten zur benötigten Netzspannung fi nden Sie auf dem Typenschild am Produkt.

HT-D550

Lautsprecher	Lautsprechersystem	5.1-Lautsprechersystem
		Front	Surround	Center	Subwoofer
	Impedanz	3 Ω	3 Ω	3 Ω	3 Ω
	Frequenzbereich	140Hz~20KHz	140Hz~20KHz	140Hz~20KHz	40Hz~160Hz
	Schalldruck	86dB/W/M	86dB/W/M	86dB/W/M	88dB/W/M
	Nenneingangsspannung	167W	166W	167W	167W
	Maximale Eingangsspannung	334W	332W	334W	334W
	Abmessungen (B x H x T)	Front/ Surround : 90 x 141,5 x 68,5 mmCenter : 360 x 74,5 x 68,5 mmSubwoofer : 168 x 350 x 285 mm
	Gewicht	Front/ Surround : 0,58 Kg,Center : 0,96 Kg, Subwoofer : 3,6 Kg

HT-D553

Lautsprecher	Lautsprechersystem	5.1-Lautsprechersystem
		Front	Surround	Center	Subwoofer
	Impedanz	3 Ω	3 Ω	3 Ω	3 Ω
	Frequenzbereich	140Hz~20KHz	140Hz~20KHz	140Hz~20KHz	40Hz~160Hz
	Schalldruck	86dB/W/M	86dB/W/M	86dB/W/M	88dB/W/M
	Nenneingangsspannung	167W	166W	167W	167W
	Maximale Eingangsspannung	334W	332W	334W	334W
	Abmessungen (B x H x T)	Front: 90 x 1300 x 119 mm (Ständerfuß: 250 x 250)Surround: 90 x 141,5 x 68,5 mmCenter: 360 x 74,5 x 68,5 mmSubwoofer: 168 x 350 x 285 mm
	Gewicht	Front: 3,8 Kg, Surround: 0,58 KgCenter: 0,96 Kg, Subwoofer: 3,6 Kg

HT-D555

Lautsprecher	Lautsprechersystem	5.1-Lautsprechersystem
		Front	Surround	Center	Subwoofer
	Impedanz	3 Ω	3 Ω	3 Ω	3 Ω
	Frequenzbereich	140Hz~20KHz	140Hz~20KHz	140Hz~20KHz	40Hz~160Hz
	Schalldruck	86dB/W/M	86dB/W/M	86dB/W/M	88dB/W/M
	Nenneingangsspannung	167W	166W	167W	167W
	Maximale Eingangsspannung	334W	332W	334W	334W
	Abmessungen (B x H x T)	Front/Surround : 90 x 1300 x 119 mm (Ständerfuß : 250 x 250)Center : 360 x 74,5 x 68,5 mmSubwoofer : 168 x 350 x 285 mm
	Gewicht	Front/Surround : 3,8 Kg, Center : 0,96 KgSubwoofer : 3,6 Kg

Deutsch

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst.

Region Hotline		Website
▪ North America
Canada 1-800-SAMSUNG (726-7864) www.samsung.com
Mexico 01-800-SAMSUNG (726-7864) www.samsung.com
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com
▪ Latin America
Argentine 0800-833-3733 www.samsung.com
Brazil 0800-124-421 / 4004-0000 www.samsung.com
Chile 800-SAMSUNG (726-7864) www.samsung.com
Colombia 01-800-0112112 www.samsung.com
Costa Rica 0-800-507-7267 www.samsung.com
Dominica 1-800-751-2676 www.samsung.com
Ecuador 1-800-10-7267 www.samsung.com
El Salvador	800-6225	www.samsung.com
Guatemala 1-800-299-0013 www.samsung.com
Honduras	800-7919267	www.samsun
Jamaica	1-800-234-7267 www.samsung.com
Nicaragua	00-1800-5077267	www.samsung.com
Panama 800-7267 www.samsung.com
Peru	0-800-777-08	www.samsung.com
Puerto Rico	1-800-682-3180 www.samsung.com
Trinidad & Tobago	1-800-SAMSUNG (726-7864) www.samsung.com
Venezuela	0-800-100-5303 www.samsung.com
▪ Europe
Albania	42 27 5755	-
Austria	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
Belgium 02-201-24-18		www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
Bosnia	05 133 1999	-
Bulgaria 07001 33 11 www.samsung.com
Croatia 062 SAMSUNG (062 726 7864) www.samsung.com
Czech	800-SAMSUNG (800-726786)Samsung Zrt., česká organizačni složka, Oasis Florenc, Soko-lovská394/17, 180 00, Praha 8	www.samsung.com
Denmark	70 70 19 70	www.samsung.com
Finland	030 - 6227 515	www.samsung.com
France	01 48 63 00 00	www.samsung.com
Germany	01805 - SAMSUNG (726-7864 € 0,14/Min. dt. Festnetz, max. € 0,42/Min. über Mobilfunk)	www.samsung.com
Hungary	06-80-SAMSUNG (726-7864) www.samsung.com
Italia	800-SAMSUNG (726-7864) www.samsung.com
Kosovo	[phone]	-
Luxemburg	261 03 710	www.samsung.com
Macedonia	023 207 777	-
Montenegro	020 405 888	-
Netherlands	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com
Norway	815-56 480	www.samsung.com
Poland	0 801 1SAMSUNG (172678) / 022-607-93-33	www.samsung.com
Portugal	80820-SAMSUNG (726-7864)	www.samsung.com
Rumania	1. 08010 SAMSUNG (72678) - doar din rețeaua Romtelecom, tarif local2. 021.206.01.10 - din orice rețea, tarif normal	www.samsung.com

Region Hotline		Website
Serbia	0700 Samsung (0700 726 7864)	www.samsung.com
Slovakia 0800-SAMSUNG (726-7864) www.samsung.com
Spain 902-1-SAMSUNG (902 172 678) www.samsung.com
Sweden	0771 726 7864 (SAMSUNG)	www.samsung.com
Switzerland	0848-SAMSUNG (7267864, CHF 0.08/min)	www.samsung.com/chwww.samsung.com/ch_fr/(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
Eire	0818 717100	www.samsung.com
Lithuania	8-800-77777	www.samsung.com
Latvia	8000-7267	www.samsung.com
Estonia	800-7267	www.samsung.com
▪CIS
Russia	8-800-555-55-55	www.samsung.com
Georgia 8-800-555-555	-
Armenia	0-800-05-555	-
Azerbaijan	088-55-55-555	-
Kazakhstan	8-10-800-500-55-500(GSM: 7799)	www.samsung.com
Uzbekistan	8-10-800-500-55-500 www.samsung.com
Kyrgyzstan	00-800-500-55-500	www.samsung.com
Tadjikistan	8-10-800-500-55-500 www.samsung.com
Ukraine 0-800-502-000		www.samsung.uawww.samsung.com/ua_ru
Belarus 810-800-500-55-500	-
Moldova	00-800-500-55-500	-
▪Asia Pacific
Australia	1300 362 603	www.samsung.com
New Zealand	0800 SAMSUNG (0800 726 786)	www.samsung.com
China	400-810-5858 / 010-6475 1880	www.samsung.com
Hong Kong	(852) 3698 4698	www.samsung.com/hkwww.samsung.com/hk_en/
India	3030 8282 / 1800 110011 /1800 3000 8282 / 1800 266 8282	www.samsung.com
Indonesia	0800-112-8888 /021-5699-7777	www.samsung.com
Japan	0120-327-527	www.samsung.com
Malaysia	1800-88-9999	www.samsung.com
Philippines	1-800-10-SAMSUNG(726-7864) /1-800-3-SAMSUNG(726-7864) /1-800-8-SAMSUNG(726-7864) /02-5805777	www.samsung.com
Singapore	1800-SAMSUNG (726-7864) www.samsung.com
Thailand	1800-29-3232 / 02-689-3232	www.samsung.com
Taiwan	0800-329-999	www.samsung.com
Vietnam 1 800 588 889 www.samsung.com
▪Middle East
Bahrain 8000-4726 www.samsung.com
Egypt 08000-726786 www.samsung.com
Jordan	800-22273	www.samsung.com
Morocco	080 100 2255	www.samsung.com
Oman	800-SAMSUNG (726-7864) www.samsung.com
Saudi Arabia 9200-21230 www.samsung.com
Turkey	444 77 11	www.samsung.com
U.A.E 800-SAMSUNG (726-7864) www.samsung.com
▪Africa
Nigeria 0800-SAMSUNG (726-7864) www.samsung.com
South Africa	0860-SAMSUNG (726-7864 )	www.samsung.com

SAMSUNG

Korrekte Entsorgung der Batterien dieses Produkts

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Altbatterie-Rücknahmesystem)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

HT-D550

HT-D553

HT-D555

Sistema Home
