| Caractéristique | Détails |
|---|---|
| Type de chaudière | Chaudière à pellets |
| Puissance nominale | 24 kW |
| Rendement énergétique | ≥ 90% |
| Capacité du réservoir | 100 kg |
| Dimensions (L x P x H) | 850 x 600 x 1 200 mm |
| Poids | 200 kg |
| Consommation de pellets | de 1,5 à 5,5 kg/h |
| Émissions de CO2 | ≤ 0,05% |
| Système de contrôle | Contrôle électronique avec affichage numérique |
| Entretien | Nettoyage régulier du foyer et des échangeurs de chaleur |
| Normes de sécurité | Conforme aux normes EN 303-5 et EN 14785 |
| Garantie | 2 ans |
| Installation | Doit être réalisée par un professionnel certifié |
FOIRE AUX QUESTIONS - LAGUNA2 P24 EDILKAMIN
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice LAGUNA2 P24 - EDILKAMIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LAGUNA2 P24 de la marque EDILKAMIN.
MODE D'EMPLOI LAGUNA2 P24 EDILKAMIN
A41 FRANÇAIS42 FRANÇAIS INDEX EDILKAMIN S.p.a. ayant son siège social Via Vincenzo Monti 47 - 20123 Milano - Code fiscal et N° TVA
Déclare sous sa propre responsabilité que : La chaudière à granulés ci-dessous est conforme à la directive machines 2006/42/CE et à la norme européenne harmonisée EN 303-5:2012. CHAUDIÈRE À GRANULÉS, marque commerciale EDILKAMIN, dénommée LAGUNA2 P18 - LAGUNA2 P24 - LAGUNA2 P29 N° de SÉRIE : Réf. Plaque données Déclaration de conformité La société déclare en outre que : les chaudières à granulés de bois LAGUNA2 P18 -
LAGUNA2 P24 - LAGUNA2 P29
respectent les exigences des directives européennes suivantes : 2014/35/UE - Directive basse tension 2014/30/UE - Directive compatibilité électromagnétique Consignes de sécurité 44 Données techniques 45 Dimensions 50 Emballage 53 Installation 54 Instructions d’utilisation 64 Entretien 76 Conseils en cas d’éventuels inconvénients 7843 FRANÇAIS Madame/Monsieur, Nous vous remercions et nous vous félicitons d'avoir choisi notre produit. Avant de l'utiliser, veuillez lire attentivement ce manuel, afin de profiter pleinement et en toute sécurité de toutes les prestations offertes par le produit. Ce manuel fait partie intégrante du produit. Nous vous demandons de le conserver pendant toute la durée de vie du produit. En cas de perte, en demander une copie au revendeur ou le télécharger de l'espace de téléchargement sur le site www.edilkamin.com Après avoir déballé le produit, contrôlez que le contenu est intact et complet. En cas d'anomalie, veuillez contacter immédiatement le revendeur auprès duquel vous avez effectué l'achat, et lui remettre une copie du livret de garantie et de la facture. L'installation et l'utilisation de l'appareil doivent être conformes aux lois locales et nationales ainsi qu'aux normes européennes. Pour l'installation et pour tout aspect non expressément mentionné, se référer aux réglementations locales en vigueur dans chaque pays. Les schémas figurant dans ce manuel sont indicatifs : par conséquent ils ne se réfèrent pas strictement au produit spécifique et ne sont en aucun cas définitifs.
SIGNIFICATION DES SYMBOLES
Les symboles suivants sont utilisés à l'intérieur de ce manuel : Le produit est identifié de manière univoque par un numéro, le « coupon de contrôle », qui se trouve sur le certificat de garantie. Nous vous demandons de conserver :
- le certificat de garantie que vous avez trouvé dans le produit
- la preuve d'achat que le revendeur vous a remise
- la déclaration de conformité que l'installateur vous a remise. Les conditions de garantie sont indiquées dans le certificat de garantie que vous trouverez dans le produit. Le premier allumage de la part d'un technicien autorisé est une opération prévue en Italie par la norme UNI 10683 et recommandée dans tous les pays pour optimiser l'utilisation du produit. Cette opération prévoit :
- le contrôle des documents de l'installation (déclaration de conformité) et de la situation effective de l'installation elle-même
- le réglage du produit en fonction des conditions d'installation et d'utilisation réelles
- l'explication au client final et la remise de la documentation complémentaire (fiche de premier allumage). Le premier allumage permet d'obtenir toutes les performances du produit en toute sécurité. Le premier allumage est nécessaire pour l'activation de la garantie conventionnelle du producteur Edilkamin. La garantie conventionnelle n'est valable que dans le pays où le produit a été acheté. À défaut d'exécution du premier allumage par un technicien autorisé, Edilkamin ne pourra pas assurer la garantie conventionnelle. Consultez à ce propos le certificat de garantie que vous trouverez dans le produit. Les conditions susmentionnées n'excluent pas la responsabilité du revendeur en ce qui concerne la garantie légale. La garantie ne couvre que les défauts de fabrication effectifs et non pas, par exemple, des problèmes liés à l'installation ou au réglage. INFORMATIONS : le non-respect des consignes compromet l'utilisation du produit. ATTENTION : il faut avoir lu attentivement et bien compris le message dont il s'agit car le non-respect de son contenu peut endommager sérieusement le produit et mettre en danger la sécurité des personnes qui l'utilisent. SÉQUENCE OPÉRATIONNELLE : suivre les instructions relatives aux procédures à respecter pour les opérations décrites Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. - Les enfants ne doivent pas jouer avec l’appareil. - Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.44 FRANÇAIS
CONSIGNES DE SÉCURITÉ
- Le produit n'a pas été conçu pour être utilisé par des personnes, y-compris les enfants, dont les capacités physiques, sensorielles ou mentales sont réduites.
- Le produit n'a pas été conçu pour la cuisson.
- Le produit a été conçu pour brûler des granulés de bois de catégorie A1 conformément à la norme UNI EN ISO 17225-2, selon les quantités et des modalités décrites dans ce manuel.
- Le produit a été conçu pour un usage interne et dans des milieux exposés à un taux d'humidité normal.
- Conserver le produit dans un lieu sec, à l'abri des intempéries.
- Pour la garantie légale et conventionnelle, se référer au certificat de garantie inclus dans le produit : à noter notamment qu'Edilkamin et le revendeur ne sauraient être tenus responsables de dommages issus d'une installation ou d'entretiens incorrects. Les risques mettant en danger la sécurité peuvent être causés par :
- Une installation dans des locaux non conformes, exposés notamment à des risques d'incendie. NE PAS INSTALLER DANS DES LOCAUX EXPOSÉS À UN RISQUE D'INCENDIE.
- Un contact avec le feu et les parties chaudes (ex. : verre et tuyaux). NE PAS TOUCHER LES PARTIES CHAUDES et, lorsque la chaudière est éteinte mais encore chaude, toujours utiliser le gant fourni.
- Un contact avec des parties électriques sous tension (internes). NE PAS ACCÉDER AUX PARTIES INTERNES SOUS TENSION. Danger d'électrocution.
- L'utilisation de produits d'allumage inappropriés (ex. : alcool). NE PAS ALLUMER NI RANIMER LA FLAMME EN PULVÉRISANT DES PRODUITS
LIQUIDES OU À L'AIDE D'UN LANCE-FLAMMES
afin d'éviter toute brûlure grave et tout dommage matériel et corporel.
- L'utilisation d'un combustible autre que des granulés de bois. NE PAS BRÛLER DANS
GRANULÉS DE BOIS. Il sera ainsi possible d'éviter de salir le produit, d'incendier le conduit de fumée et de nuire à l'environnement.
- Un nettoyage à chaud de la chambre de combustion. NE PAS ASPIRER À CHAUD afin d'éviter tout endommagement de l'aspirateur et toute dispersion de fumée dans la pièce.
- Nettoyage du conduit des fumées à l'aide de diverses substances. NE PAS EFFECTUER
DE NETTOYAGES ARTISANAUX AVEC DES
PRODUITS INFLAMMABLES, afin d'éviter tout incendie ou tout retour de flammes.
- Nettoyage de la vitre chaude avec des produits non adaptés. NE PAS NETTOYER LA VITRE À CHAUD AVEC DE L'EAU OU DES
SUBSTANCES AUTRES QUE LES PRODUITS
À VITRES RECOMMANDÉS, afin d'éviter toute fissure de la vitre ou tout endommagement irrémédiable.
- Dépôt de matériaux inflammables sans respecter les distances de sécurité indiquées dans ce manuel. NE PAS POSER DU LINGE SUR LE PRODUIT. NE PAS POSITIONNER DE
SÉCHOIRS À DES DISTANCES INFÉRIEURES
AUX DISTANCES DE SÉCURITÉ. Tenir toute forme de liquide inflammable à l'écart du produit. Risque d'incendie.
- Occlusion des bouches d'aération dans la pièce ou des entrées d'air. NE PAS OBSTRUER LES BOUCHES D'AÉRATION NI BLOQUER LE CONDUIT DE FUMÉE, afin d'éviter tout retour de fumée dans la pièce et, par conséquent, tout dommage matériel et corporel.
- L'utilisation du produit en guise de support ou d'échelle. NE PAS MONTER SUR LE PRODUIT ET NE PAS L'UTILISER COMME APPUI, afin d'éviter tout dommage matériel et corporel.
- L'utilisation de la chaudière avec chambre de combustion ouverte. NE PAS UTILISER LE PRODUIT AVEC LA PORTE OUVERTE.
- L'ouverture de la porte avec dispersion de matériaux incandescents. NE jeter AUCUN matériau incandescent à l'extérieur du produit. Risque d'incendie.
- L'utilisation d'eau en cas d'incendie. APPELER LES AUTORITÉS en cas d'incendie.
- En cas de doutes, ne pas prendre d'initiatives individuelles mais contacter le revendeur ou l'installateur.
- UN ÉVENTUEL ALLUMAGE « A SEC »
POURRAIT COMPROMETTRE LE
FONCTIONNEMENT DE LA CHAUDIÈRE. Lire attentivement les instructions d'utilisation de ce manuel pour la sécurité.45 FRANÇAIS Les données ci-dessus sont indicatives et mesurées en phase de certification par l’organisme notifié. Le producteur se réserve le droit de modifier les produits sans aucun préavis en vue de les améliorer.
DONNÉES TECHNIQUES POUR LE DIMENSIONNEMENT DU CONDUIT DE FUMÉE qui doit quoi qu’il en soit respecter les indications de cette fiche ainsi que les normes d’installation de chaque produit LAGUNA2 P18 Puissance nominale Température de sortie des fumées sur l'évacuation 156 °C Tirage minimum 0,01 Pa Capacité fumées 0,0105 Kg/s
CARACTÉRISTIQUES ÉLECTRIQUES
Alimentation 230Vac +/- 10% 50 Hz Puissance absorbée en stand-by 4 W Puissance absorbée puissance nominale/réduite 41/32 W Puissance absorbée à l’allumage 400 W Fréquence radiocommande (fournie) Fusibile 4 AT, 250 Vac 5x20 Protection sur la carte électronique Fusibile 4 AF, 250 Vac 5x20 CARACTÉRISTIQUES TECHNIQUES selon la norme EN 303-5 LAGUNA2 P18 Puissance nominale Puissance réduite Puissance thermique brûlée 17,6 5 kW Puissance thermique utile 16,2 4,7 kW Rendement 91,8 92,2 % Émission CO à 10% d'O
0,003 0,014 % Température des fumées 130 86 °C Consommation combustible 3,7 1,1 kg/h Capacité du réservoir 60 kg Tirage 0,12-0,03 mbar Tenue pression eau ΔT = 20 K = ΔP 200 Quantité d'eau 65 Litri Pression maximum de fonctionnement de l'eau 2 bar Température maximum de fonctionnement de l'eau 90 °C Autonomie 16 55 h Volume chauffable* 420 -- m
Diamètre du conduit de cheminée (mâle) 100 mm Diamètre de la prise d’air(mâle) 50 mm Poids avec emballage 350 kg Classe du produit (EN 303-5/2012) 5 EU 2105/1187 A+
- Le volume chauffable est calculé en considérant une demande de chaleur de 33 Kcal/m³ heure.46 FRANÇAIS Les données ci-dessus sont indicatives et mesurées en phase de certification par l’organisme notifié. Le producteur se réserve le droit de modifier les produits sans aucun préavis en vue de les améliorer.
DONNÉES TECHNIQUES POUR LE DIMENSIONNEMENT DU CONDUIT DE FUMÉE qui doit quoi qu’il en soit respecter les indications de cette fiche ainsi que les normes d’installation de chaque produit
LAGUNA2 P24 LAGUNA2 P35
Puissance nominale Puissance nominale Température de sortie des fumées sur l'évacuation 182 195 °C Tirage minimum 0,01 Pa Capacité fumées 0,0118 0,0126 Kg/s
CARACTÉRISTIQUES ÉLECTRIQUES
Alimentation 230Vac +/- 10% 50 Hz Puissance absorbée en stand-by 4 W Puissance absorbée nominale/réduite 53/32 W -58/32 W Puissance absorbée à l’allumage 400 W Fréquence radiocommande (fournie) Fusible 4 AT, 250 Vac 5x20 Protection sur la carte électronique Fusible 4 AF, 250 Vac 5x20 CARACTÉRISTIQUES TECHNIQUES selon la norme EN 303-5
LAGUNA2 P24 LAGUNA2 P29
LAGUNA2 P24 LAGUNA2 P29 Puissance nominale Puissance nominale Puissance réduite Puissance thermique brûlée 24,2 28,2 5 kW Puissance thermique utile 22,2 25,8 4,7 kW Rendement 91,6 91,4 92,2 % Émission CO à 10% d'O
0,008 0,010 0,014 % Température des fumées 152 165 86 °C Consommation combustible 5 5,8 1,1 kg/h Capacité du réservoir 100 kg Tirage 0,12 0,18 0,03 mbar Tenue pression eau ΔT = 10 K = ΔP 750 - ΔT = 20 K = ΔP 200 Quantité d'eau 65 Litri Pression maximum de fonctionnement de l'eau 2 bar Température maximum de fonctionnement de l'eau 90 °C Autonomie 20 17 91 h Volume chauffable* 575 670 -- m
Diamètre du conduit de cheminée 100 mm Diamètre de la prise d’air 60 mm Poids avec emballage 364 kg Classe du produit (EN 303-5/2012) 5 EU 2015/1187 A+
- Le volume chauffable est calculé en considérant une demande de chaleur de 33 Kcal/m³ heure.47 FRANÇAIS
Fabricant Edilkamin S.p.A. Marque Edilkamin S.p.A. Modèle Laguna2 P18 Description Chaudière à condensation non Chaudière à cogénération à combustible solid
non Chaudière mixte non 324 litres Puissance thermique utile (Pn) 16,2 kW Norme EN 303-5 Combustible Combustible de référence (un seul): Autres combustibles admissibles
EEI [%] Bûches, taux d'humidité ≤ 25 % non non Copeaux de bois, taux d'humidité 15-35
non non Copeaux de bois, taux d'humidité > 35
non non Bois comprimé sous la forme de granulés (pellets) ou de briquette
non non Autre combustible fossile non non Briquettes constituées d'un mélange de biomasse (30-70 %) et de combustible fossil
non non Autre mélange de biomasse et de combustible fossil
Classe d'efficacité éner
Puissance thermique util
Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité À la puissance thermique nominale
85,4 % A la puissance réduite P
86,3 % Puissance électrique auxiliaire Caractéristique Symbole Valeur Unité À la puissance thermique nominale
max 0,041 kW A la puissance réduite
0,004 kW Coordonnées de contac
Nom et adresse du fabrican
Via Mascagni 7 www.edilkamin.com 20020 Lainate (MI) – ITALIA mail@edilkamin.com Administrateur unique Dr. Stefano Borsatti A la puissance réduite Chaudière à pellets de bois Exigences d'informations applicables aux chaudières à combustible solide Réglementation 2015/1189 Mode d'alimentation:. Automatique: il est recommandé d'utiliser la chaudière avec un ballon d'eau chaude d'un volume minimal de:
Caractéristiques pour une utilisation avec le combustible de référence À la puissance thermique nominale Émissions saisonnières dues au chauffage des locaux PM = particules, OGC =composés organiques gazeux, CO = monoxyde de carbone, NOx = oxydes d'azote
Fabricant Edilkamin S.p.A. Marque Edilkamin S.p.A. Modèle Laguna2 P24 Description Chaudière à condensation non Chaudière à cogénération à combustible solid
non Chaudière mixte oui 444 litres Puissance thermique utile (Pn) 22,2 kW Norme EN 303-5 Combustible Combustible de référence (un seul): Autres combustibles admissibles
EEI [%] Bûches, taux d'humidité ≤ 25 % non non Copeaux de bois, taux d'humidité 15-35
non non Copeaux de bois, taux d'humidité > 35
non non Bois comprimé sous la forme de granulés (pellets) ou de briquette
non non Autre combustible fossile non non Briquettes constituées d'un mélange de biomasse (30-70 %) et de combustible fossil
non non Autre mélange de biomasse et de combustible fossil
Classe d'efficacité éner
Puissance thermique util
Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité À la puissance thermique nominale
84,4 % A la puissance réduite P
86,3 % Puissance électrique auxiliaire Caractéristique Symbole Valeur Unité À la puissance thermique nominale
max 0,052 kW A la puissance réduite
0,004 kW Coordonnées de contac
Nom et adresse du fabrican
Via Mascagni 7 www.edilkamin.com 20020 Lainate (MI) – ITALIA mail@edilkamin.com Administrateur unique Dr. Stefano Borsatti A la puissance réduite Chaudière à pellets de bois Exigences d'informations applicables aux chaudières à combustible solide Réglementation 2015/1189 Mode d'alimentation:. Automatique: il est recommandé d'utiliser la chaudière avec un ballon d'eau chaude d'un volume minimal de:
Caractéristiques pour une utilisation avec le combustible de référence À la puissance thermique nominale Émissions saisonnières dues au chauffage des locaux PM = particules, OGC =composés organiques gazeux, CO = monoxyde de carbone, NOx = oxydes d'azote
Fabricant Edilkamin S.p.A. Marque Edilkamin S.p.A. Modèle Laguna2 P29 Description Chaudière à condensation non Chaudière à cogénération à combustible solid
non Chaudière mixte oui 516 litres Puissance thermique utile (Pn) 25,8 kW Norme EN 303-5 Combustible Combustible de référence (un seul): Autres combustibles admissibles
EEI [%] Bûches, taux d'humidité ≤ 25 % non non Copeaux de bois, taux d'humidité 15-35
non non Copeaux de bois, taux d'humidité > 35
non non Bois comprimé sous la forme de granulés (pellets) ou de briquette
non non Autre combustible fossile non non Briquettes constituées d'un mélange de biomasse (30-70 %) et de combustible fossil
non non Autre mélange de biomasse et de combustible fossil
Classe d'efficacité éner
Puissance thermique util
Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité À la puissance thermique nominale
84,8 % A la puissance réduite P
86,3 % Puissance électrique auxiliaire Caractéristique Symbole Valeur Unité À la puissance thermique nominale
max 0,058 kW A la puissance réduite
0,004 kW Coordonnées de contac
Nom et adresse du fabrican
Via Mascagni 7 www.edilkamin.com 20020 Lainate (MI) – ITALIA mail@edilkamin.com Administrateur unique Dr. Stefano Borsatti A la puissance réduite Chaudière à pellets de bois Exigences d'informations applicables aux chaudières à combustible solide Réglementation 2015/1189 Mode d'alimentation:. Automatique: il est recommandé d'utiliser la chaudière avec un ballon d'eau chaude d'un volume minimal de:
Caractéristiques pour une utilisation avec le combustible de référence À la puissance thermique nominale Émissions saisonnières dues au chauffage des locaux PM = particules, OGC =composés organiques gazeux, CO = monoxyde de carbone, NOx = oxydes d'azote

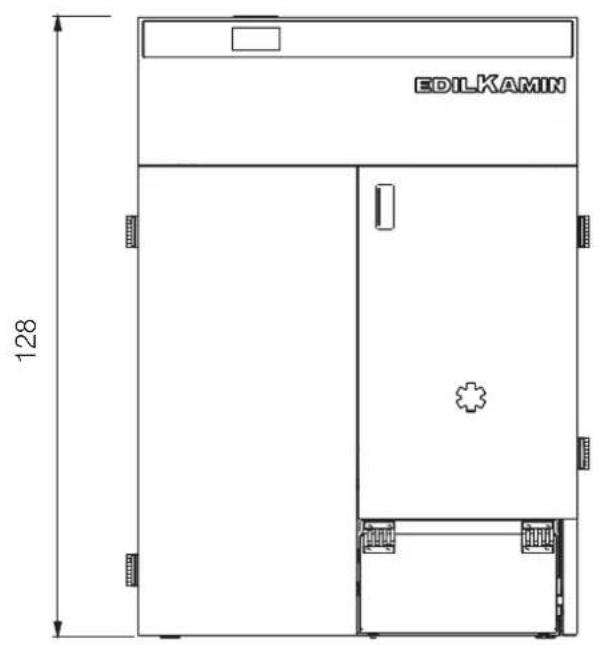

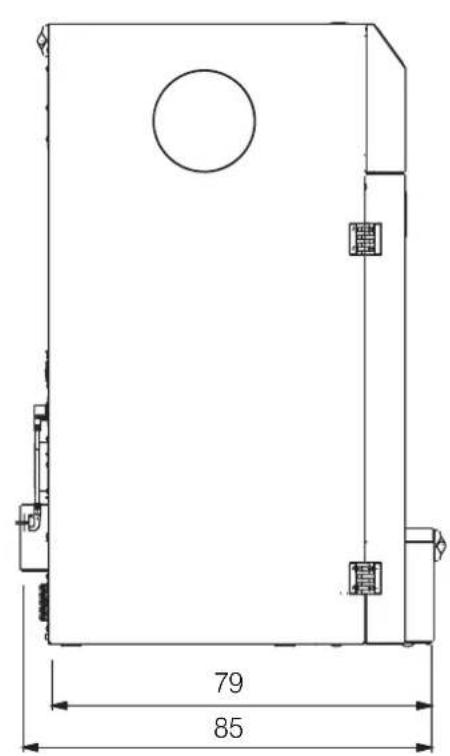

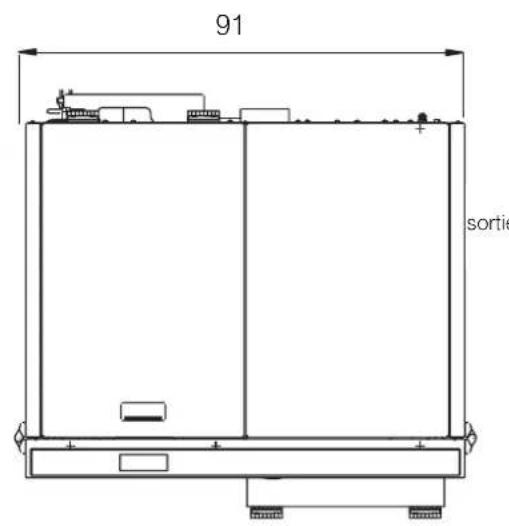

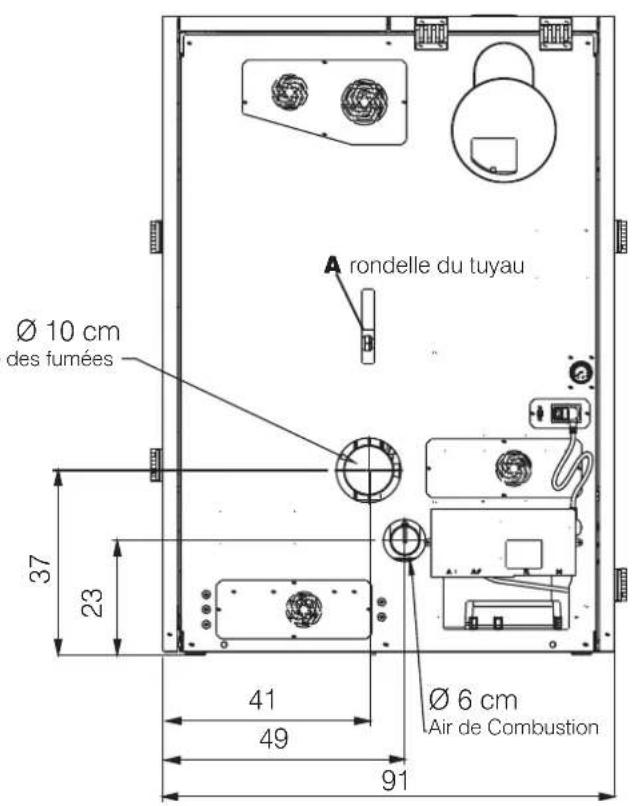

Ø 5 cm Air de Combustion Ø 10 cm sortie des fumées
Ø 6 cm Air de Combustion Ø 10 cm sortie des fumées

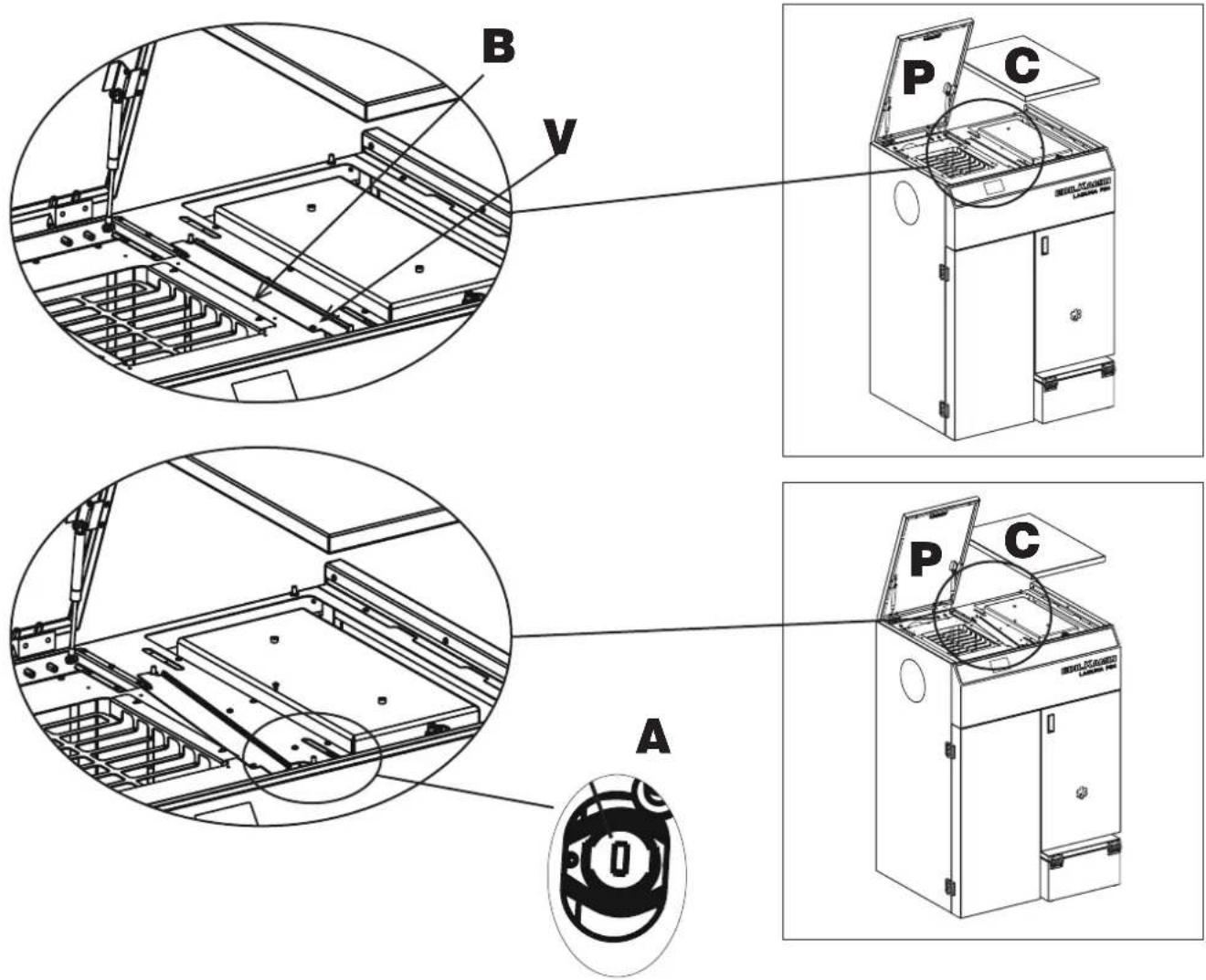

merci de vérifier la correcte fermeture de la rondelle en laiton sur les deux tuyau de la chaudière

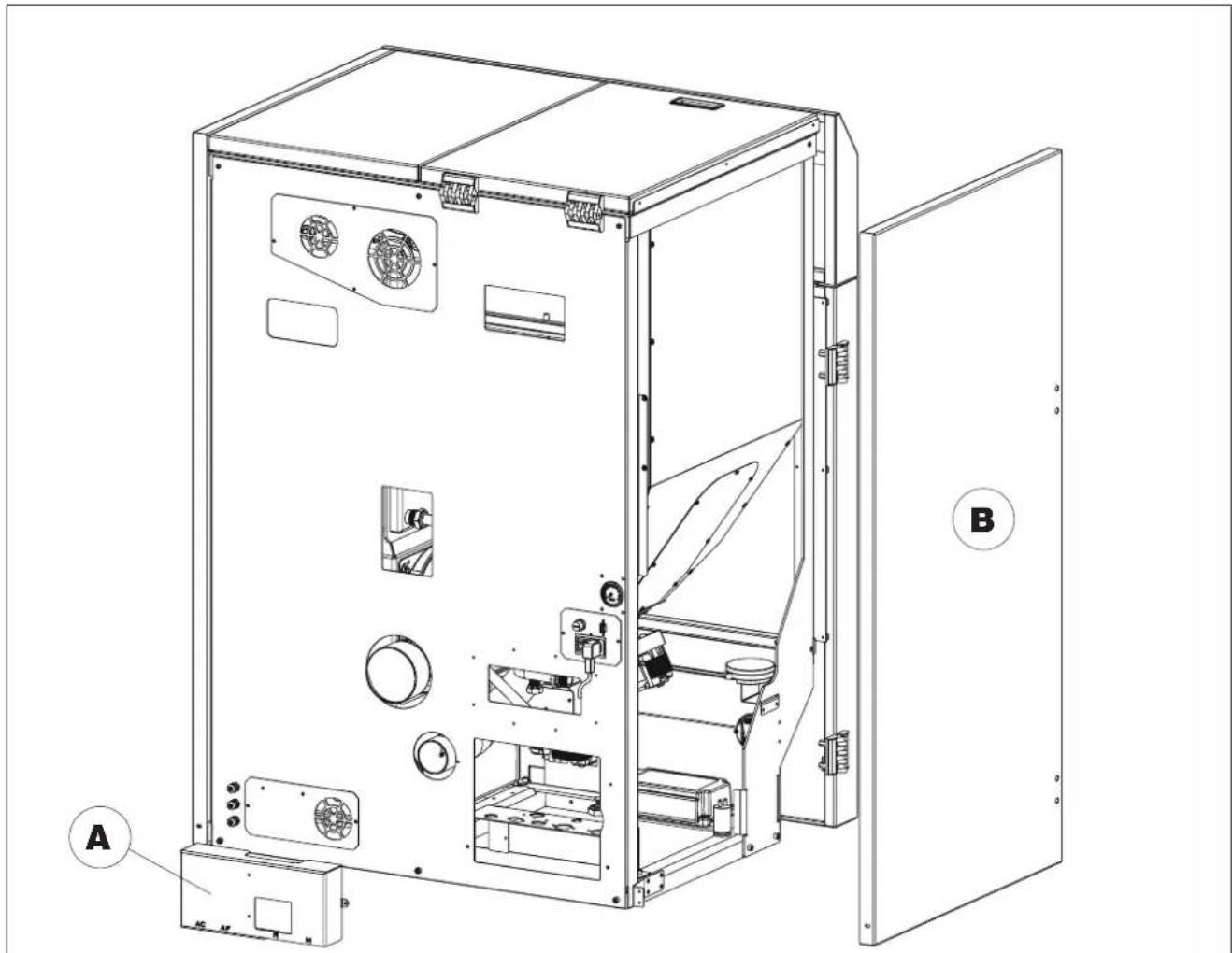

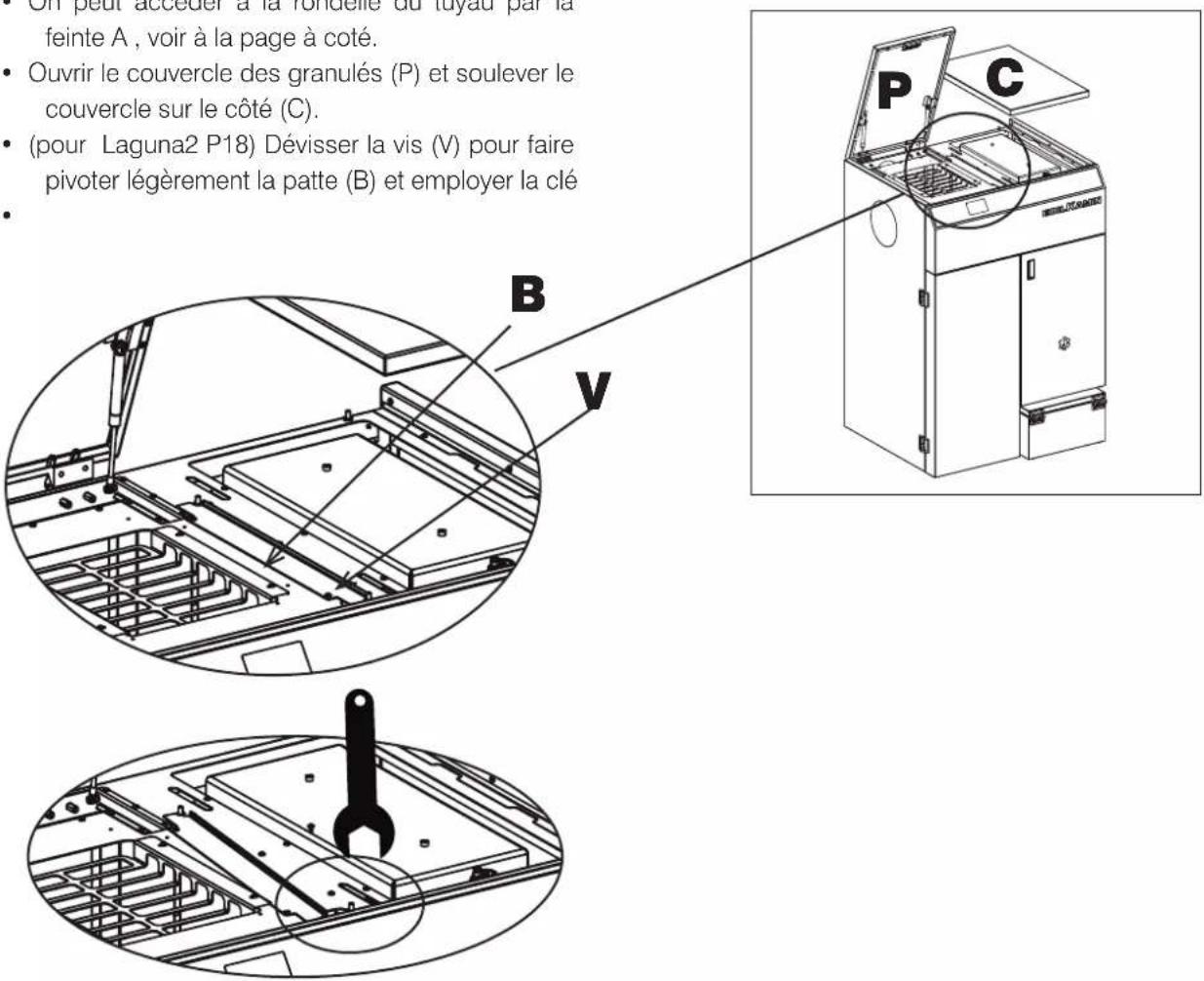

- On peut accéder à la rondelle du tuyau par la feinte A , voir à la page à coté.

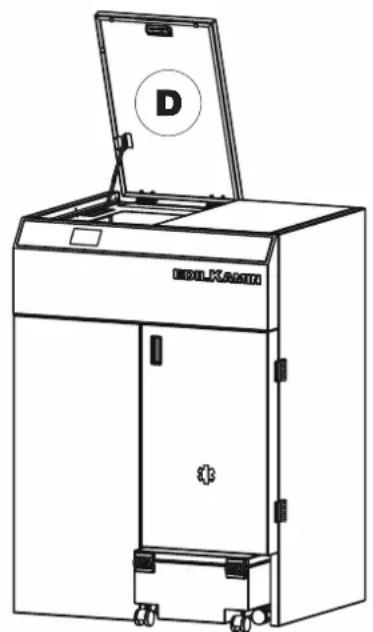

- Ouvrir le couvercle des granulés (P) et soulever le couvercle sur le côté (C).
- (pour Laguna2 P18) Dévisser la vis (V) pour faire pivoter légèrement la patte (B) et employer la clé

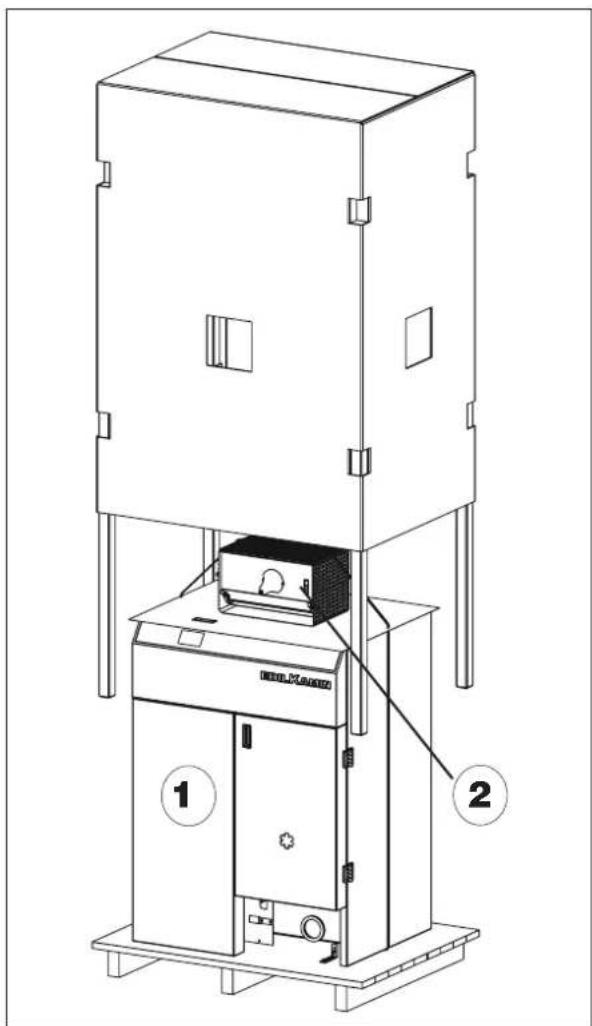

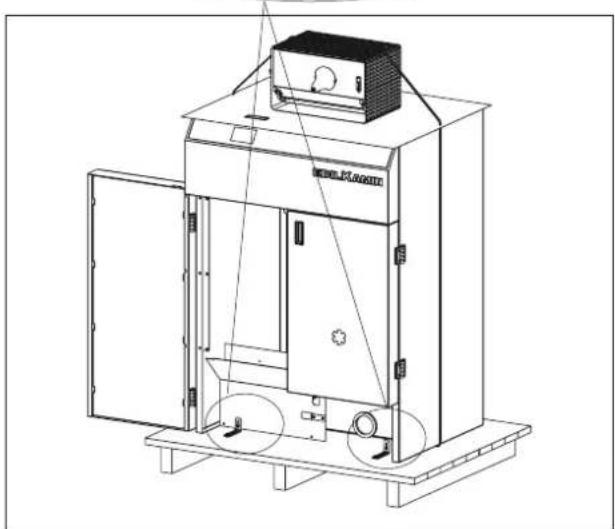

- enlever les étriers (deux devant et deux à l’arrière (3) Le produit contient à l’intérieur :
DE LA CHAUDIÈRE AVANT DE LA DÉPLACER. n° 4 2devant et 2 derrière
Les matériaux de composition de l'emballage ne sont ni toxiques ni nocifs et ne requièrent donc aucune procédure d'élimination particulière. Le stockage, l'élimination ou, éventuellement, le recyclage sont à la charge de l'utilisateur final conformément aux lois en vigueur en la matière. Il est conseillé de déplacer le produit en position verticale à l'aide de moyens appropriés en se conformant aux normes en vigueur en matière de sécurité. Ne pas retourner l'emballage et faire particulièrement attention aux pièces à assembler.54 FRANÇAIS INSTALLATION

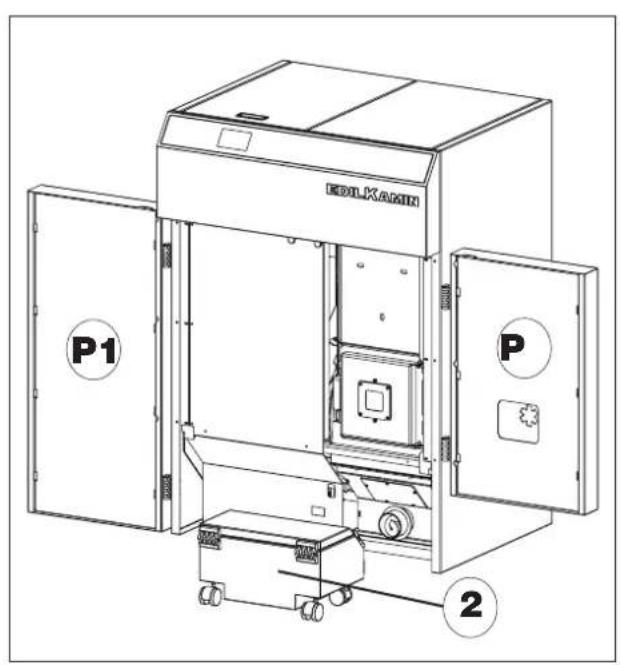

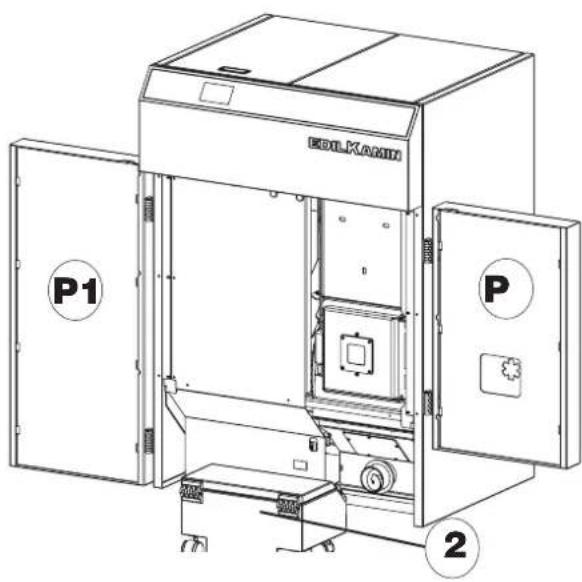

POUR MONTER LE TIROIR
- ouvrir les deux portes avant(P e P1)
- insérer le tiroir (2)
- accrocher la butée sur le côté. Se rappeler que le tiroir dépasse du reste de la chaudière. NE PAS FORCER POUR ESSAYER DE

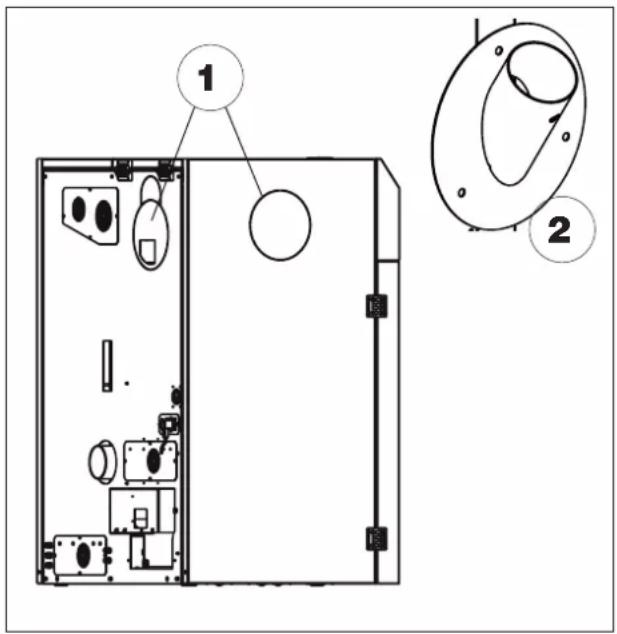

butée accrochée55 FRANÇAIS Pour l’installation, procéder comme suit :
- retirer le couvercle prédécoupé (1) sur le côté ou au dos selon les besoins;
- dévisser les vis de la bride de fermeture qui se trouve sous le couvercle prédécoupé et la remplacer par la bride de raccordement du tuyau flexible (2);
- raccorder le tuyau flexible (3) d’un côté de la bride (2) sur la chaudière et de l’autre au tuyau de transport du chargeur (4). Remarque : le tuyau flexible (3) doit être placé de façon à convoyer les granulés dans le réservoir sans se boucher. Vérifier que les granulés s’écoulent correctement pendant les premiers chargements et sceller avec du silicone les éventuelles fuites de poussière.

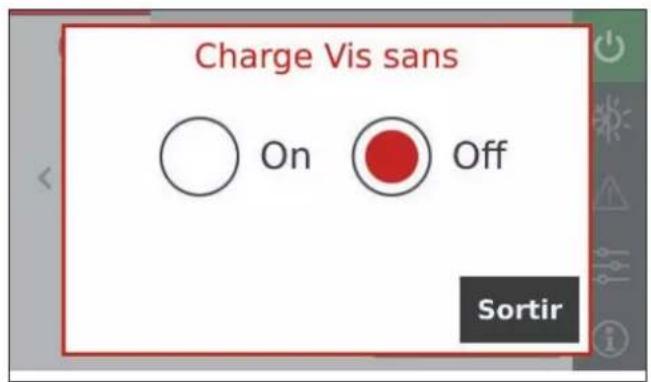

LE CHARGEMENT DES GRANULÉS PAR UN SYSTÈME D’ALIMENTATION À VIS SANS FIN (option) La chaudière est équipée pour permettre le chargement des granulés au moyen d’un système d’alimentation à vis sans fin. Avant de procéder, éteindre la chaudière et débrancher le cordon d’alimentation. INSTALLATION56 FRANÇAIS INSTALLATION le bornier basse tension le bornier haute tension
1/2 Sortie à contact AUX par example pour donner le contact AUX à une chaudière à gaz. Attention, il s agit d'un contact normalement ouvert. Si, avec la chaudière non alimentée, l'autorisation ne doit pas être retirée, l'installateur doit installer un relais. 3/4 Entrée Domotique. Il s'agit d'une entrée qui reçoit tout contact domotique 5/6 Sonde CTN (cablée de default) thermostat d'am- biance La sonde ambiante est montée de série 7/8 Sonde CTN ou thermostat ballon tampon ou boiler 9/10 SDouble sonde ballon tampon A abiliter dans les parametres 11/12 Thermostat du ballon d’eau chaude sanitaire (contact sec)
1/2/3 électrovanne externe (Neutre et Ligne) 4/5/6 Raccordement électrique du circulateur externe (Terre, Ligne,Neutre)
BORNIER RACCORDEMENTS ÉLECTRIQUES
Un support avec deux borniers et cinque goulottes se trouve à l’arrière (après avoir enlevé le couvercle de protection). Un bornier (12 pôles ) est en basse tension, l’autre (6 pôles ) est à haute tensione. Les raccordement sont indiqués ci-dessous.. Ils dependet de la configuration de circuit choisi. A voir avec le SAV.57 FRANÇAIS
AVANT-PROPOS SUR L’INSTALLATION
Ne pas oublier que :
- L’installation doit être effectuée par un personnel qualifié.
- L’installation et l’utilisation du produit doivent être conformes aux lois locales et nationales ainsi qu’aux normes européennes. La norme de référence en Italie est la norme UNI 10683.
- En cas d’installation dans une copropriété, obtenir l’accord préalable de l’administrateur. Les indications générales suivantes ne sauraient remplacer le contrôle des normes locales ni impliquer la responsabilité sur le travail de l’installateur. INSTALLATION Contrôle de la conformité de la pièce où le produit sera installé
- Le sol doit pouvoir supporter le poids du produit et des accessoires.
- Mettre le produit à niveau.
- Ne pas installer le produit dans la chambre à coucher, dans les toilettes ou dans des pièces contenant un autre produit de prélèvement d’air pour la combustion ou dans des zones caractérisées par une atmosphère explosive. Tout éventuel ventilateur d’extraction fonctionnant dans la même pièce ou zone d’installation du produit peut provoquer des problèmes de tirage.

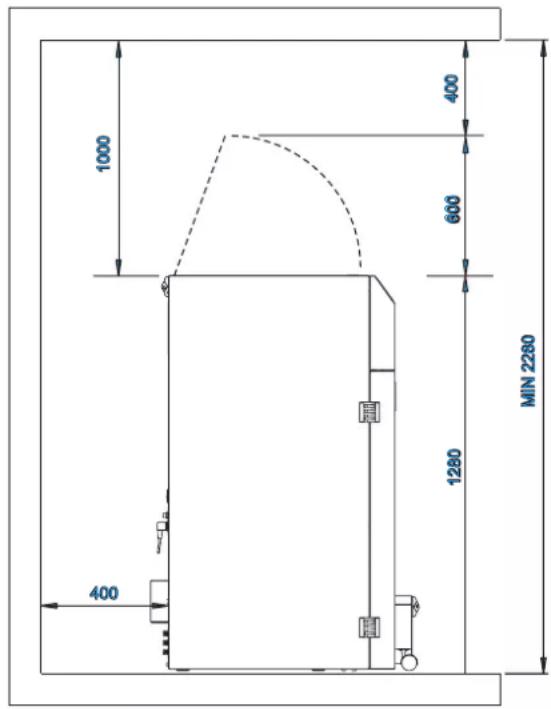

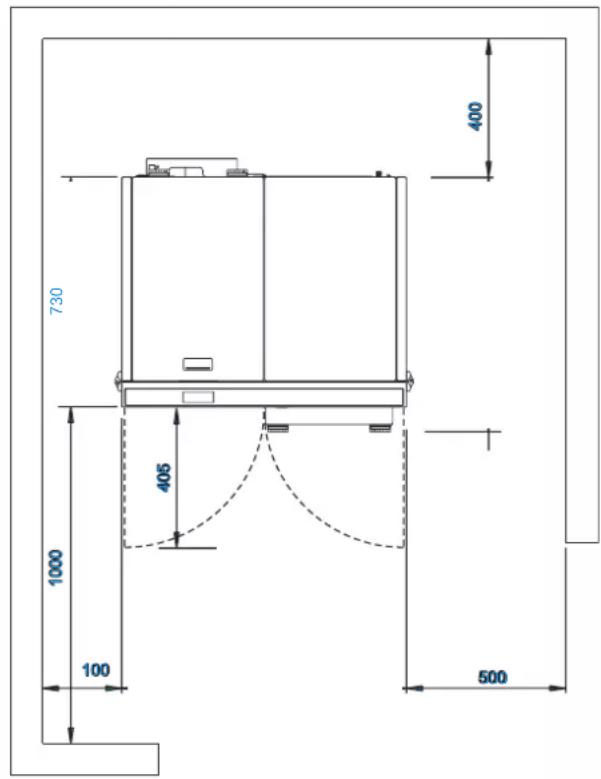

- En Italie, contrôler les compatibilités conformément aux normes UNI 10683 et UNI 7129 en présence de produits à gaz. Protection contre la chaleur et distances de sécurité Toutes les surfaces du bâtiment à proximité du produit doivent être protégées contre la surchauffe. Les mesures d’isolation à adopter dépendent du type de surfaces. Veiller, lors du positionnement, aux espaces pour l’entretien et le chargement des granulés. Nous recommandons de respecter les distances minimales en mm du dessin ci-contre.
- Être dûment certifiés avec, s’ils sont en métal, une plaque de cheminée adéquate.
- Conserver la section initiale ou la modifier uniquement au-dessus de la sortie du produit et non pas le long du conduit de cheminée.
LE CONDUIT DE CHEMINÉE
Outre les prescriptions générales valables pour le conduit de cheminée et le conduit de fumée, le conduit de cheminée :
- Ne peut pas être en matériau métallique flexible.
- Doit être isolé s’il passe dans des espaces non réchauffés ou à l’extérieur.
- Ne doit pas traverser des espaces où l’installation de générateurs de chaleur à combustion est interdite, ou bien des espaces exposés à un risque d’incendie ou impossibles à contrôler.
- Doit permettre la récupération de la suie et être contrôlable.
- Doit présenter au maximum 3 coudes avec un angle maximal de 90°.
- Ne doit présenter qu’un seul segment horizontal d’une longueur maximale de 3 mètres en fonction du tirage. Doit tenir compte quoi qu’il en soit du fait que les segments longs favorisent l’accumulation de la saleté et qu’ils sont plus difficiles à nettoyer. Remarques sur l’emplacement du produit Le produit est conçu pour fonctionner dans toutes les conditions climatiques. Dans le cas de conditions particulières, comme un vent fort, des systèmes de sécurité pourraient intervenir pour éteindre le produit. Contacter le Centre d’Assistance Technique agréé Edilkamin. INSTALLATION
VÉRIFICATION DU BRANCHEMENT
ÉLECTRIQUE (placer la prise de courant dans un endroit facilement accessible) Le produit est livré avec un cordon d’alimentation à brancher sur une prise secteur 230V 50 Hz, de préférence avec un interrupteur magnétothermique. Les variations de tension supérieures à 10 % peuvent compromettre le fonctionnement du produit. L’installation électrique doit être aux normes. Vérifier notamment l’efficacité du circuit de mise à la terre. Un circuit de mise à la terre inefficace provoque un dysfonctionnement dont la société Edilkamin ne saurait être tenue responsable. La ligne d’alimentation doit avoir une section adaptée à la puissance de l’appareil. Le câble d’alimentation électrique ne doit pas entrer en contact avec les tuyaux d’évacuation ou avec d’autres parties chaudes du produit.
(Conduit de cheminée, conduit de fumée et cheminée) Ce chapitre a été rédigé conformément aux normes européennes EN 13384, EN 1443, EN 1856 et EN 1457. L’installateur doit tenir compte de ces normes ainsi que de toute autre norme locale. Le présent manuel ne saurait en aucun cas remplacer les normes en vigueur. Raccorder le produit à un système adéquat d’évacuation des fumées en mesure d’évacuer en toute sécurité les fumées produites par la combustion. Avant la mise en place du produit, l’installateur doit s’assurer de la conformité du conduit de fumée. CONDUIT DE CHEMINÉE, CONDUIT DE FUMÉE Le conduit de cheminée (conduit qui raccorde la bouche de sortie des fumées de la chambre de combustion à l’entrée du conduit de fumée) et le conduit de fumée doivent en outre :
- Recevoir l’évacuation d’un seul produit (l’évacuation de plusieurs produits en même temps est interdite).
- Se développer surtout dans le sens vertical.
- Ne présenter aucun segment en contre-pente.
- Présenter une section interne de préférence circulaire et quoi qu’il en soit avec un rapport entre les côtés inférieur à 1,5.
- Finir sur le toit par une cheminée appropriée. L’évacuation murale directe ou vers des espaces clos, même à l’air libre, est interdite.
- Être réalisés à partir de matériaux caractérisés par une classe de réaction au feu A1 conformément à la norme UNI EN 13501 ou à une norme nationale équivalente.59 FRANÇAIS LE CONDUIT DE FUMÉE : Outre les prescriptions générales valables pour le conduit de cheminée et le conduit de fumée, le conduit de fumée :
- Ne doit servir qu’à l’évacuation des fumées.
- Doit être correctement dimensionné pour satisfaire l’évacuation des fumées (UNI 13384-1).
- Doit être de préférence isolé, en acier, avec une section interne circulaire. Si cette section est rectangulaire, le rayon des arêtes ne doit pas être inférieur à 20 mm et le rapport entre les dimensions internes <1,5.
- Doit présenter normalement une hauteur minimale de 1,5 mètre.
- Doit maintenir une section constante.
- Doit être imperméable et thermiquement isolé pour garantir le tirage.
- Doit prévoir de préférence une chambre de récupération des granulés non brûlés et de toute éventuelle condensation.
- Doit être propre s’il n’est pas neuf afin d’éviter tout risque d’incendie.
- Il est généralement conseillé de tuber le conduit de fumée si son diamètre dépasse 150 mm. SYSTÈME TUBÉ : Outre les prescriptions générales valables pour le conduit de cheminée et le conduit de fumée, le système tubé :
- Doit fonctionner sous pression négative.
- Doit être contrôlable.
- Doit être anti-vent.
- Doit présenter une section interne équivalant à celle du conduit de fumée et une section de passage des fumées en sortie équivalant à deux fois la section interne du conduit de fumée.
- En cas de conduits de fumée accouplés (et espacés l’un de l’autre d’au moins 2 m), la cheminée qui reçoit l’évacuation du produit à combustible solide ou celui du plan le plus haut doit surmonter l’autre d’au moins 50 cm.
- Doit dépasser la zone de reflux (en Italie, la norme de référence est la norme UNI 10683 point 6.5.8.).
- Doit permettre un entretien de la cheminée. INSTALLATION
PRISE D'AIR EXTÉRIEURE
Nous conseillons généralement deux modalités alternatives de garantir l'afflux d'air nécessaire pour la combustion. Prise d'air indirecte Prévoir au sol une prise d'air d'une surface utile (sans les grilles ou d'autres dispositifs de protection) d'au moins 80 cm² (diamètre 10 cm). Nous conseillons, afin d'éviter les courants d'air, de prévoir la prise d'air à l'arrière du poêle ou derrière un radiateur. Nous conseillons de ne pas la disposer face au produit de manière à éviter tout courant d'air gênant. Prise d'air directe Prévoir une prise d'air, d'une section utile (sans grilles ni d'autres dispositifs de protection) égale à la section du trou d'entrée d'air à l'arrière du produit. Raccorder la prise d'air au trou à l'aide d'un tuyau pouvant être également flexible. Nous conseillons de ne pas dépasser 3 mètres et de n'effectuer pas plus de 3 coudes en fonction du tirage du conduit de cheminée. L’afflux d'air peut provenir d'une pièce située à proximité à condition que :
- Le flux ne rencontre aucun obstacle en passant à travers les ouvertures permanentes communiquant avec l'extérieur.
- La pièce située à proximité de celle d'installation du produit ne soit pas en dépression par rapport au milieu extérieur.
- La pièce située à proximité ne serve pas de garage, de salle de bains, de chambre à coucher ni à des activités présentant un risque d'incendie.
- La pièce située à proximité ne soit pas un espace commun de l'immeuble. En Italie, la norme UNI 10683 indique que la ventilation est suffisante même si le maintien de la différence de pression entre milieu extérieur et milieu intérieur égale ou inférieure à 4 Pa (norme UNI EN 13384-1) est garanti. L'installateur qui délivre la déclaration de conformité est responsable de ces conditions.60 FRANÇAIS INSTALLATION MANOMÈTRE place sur la chaudière il permet de lire la pression de l’eau dans la chaudière. Edilkamin propose quatre kits internes (en option). Kit R pour installation comme unique source de chaleur sans production d’eau chaude sanitaire. Kit R2 Pour installation associée à une seconde chaudière sans production d’eau chaude sanitaire avec séparateur d’installation. Kit RW Pour installation comme unique source de chaleur avec production instantanée d’eau chaude sanitaire. KIT RW2 Pour installation associée à une seconde chaudière avec production d’eau chaude sanitaire et séparateur d’installation. RACCORDEMENT HYDRAULIQUE Laguna2 P contient :
- vase d'expansion fermé La présence du vase intégré dans la chau- dière NE garantit PAS une protection adé- quate contre les dilatations thermiques subies par l’eau de toute l’installation.
- L’installateur devra donc évaluer l’éventuelle nécessité d’un vase d’expansion supplémen- taire, en fonction du type d’installation employé.
TOUS LES AUTRES COMPOSANTS HYDRAULIQUES
PEUVENT ÊTRE INSTALLÉS À L’INTÉRIEUR DE LA CHAUDIÈRE, EN ACHETANT UN DES KITS EDILKAMIN PRÉDISPOSÉS PAR L’INSTALLATEUR. Le raccordement d'eau dépend du type d'installation. Il existe cependant des « règles communes » :
- L'installation hydraulique doit fonctionner avec une pression comprise entre 1 et 1,5-2 bar à chaud sur un circuit en vase fermé.
- N.B. : IL NE FAUT PAS installer la chaudière, en remplacement d'une cuisinière thermique installée en vase ouvert, sans ajuster le système expansif en le plaçant en vase fermé.
- La présence d'un ballon tampon (à accumulation inertielle) est recommandée mais n'est pas obligatoire. Sa présence a l'avantage de libérer la chaudière des demandes « brusques » de l'installation et de permettre l'intégration avec d'autres sources de chaleur. Il réduit les consommations et augmente l'efficacité du système. Edilkamin recommande un ballon tampon.
- La température de retour de l'eau à la chaudière doit être supérieure à au moins 50-55°C pour éviter les phénomènes de condensation. *
- Pour le chauffage des panneaux radiants à basse température, il faut un ballon tampon (accumulation inertielle) installé comme indiqué par le fabricant des panneaux radiants.
- Le matériau utilisé dans le circuit doit être apte à résister à toute hausse de température.
L'installateur doit évalué en fonction du type d'eau et de l'installation si prévoir d'autres produits. En Italie, se référer à la norme UNI 8065-1989 (traitement de l’eau dans les installations thermiques à usage civil).
Le raccordement direct aux radiateurs empêche le bon fonctionnement à cause du diamètre réduit des tubes de ces derniers.
- on suggère de employer une vanne anticondensation61 FRANÇAIS

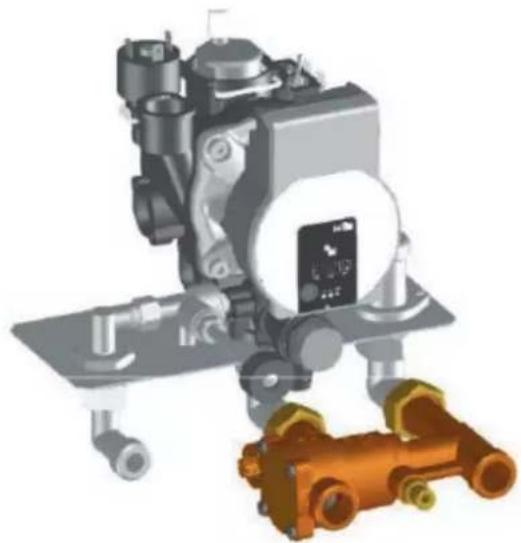

INSTALLATION DU KIT EN OPTION

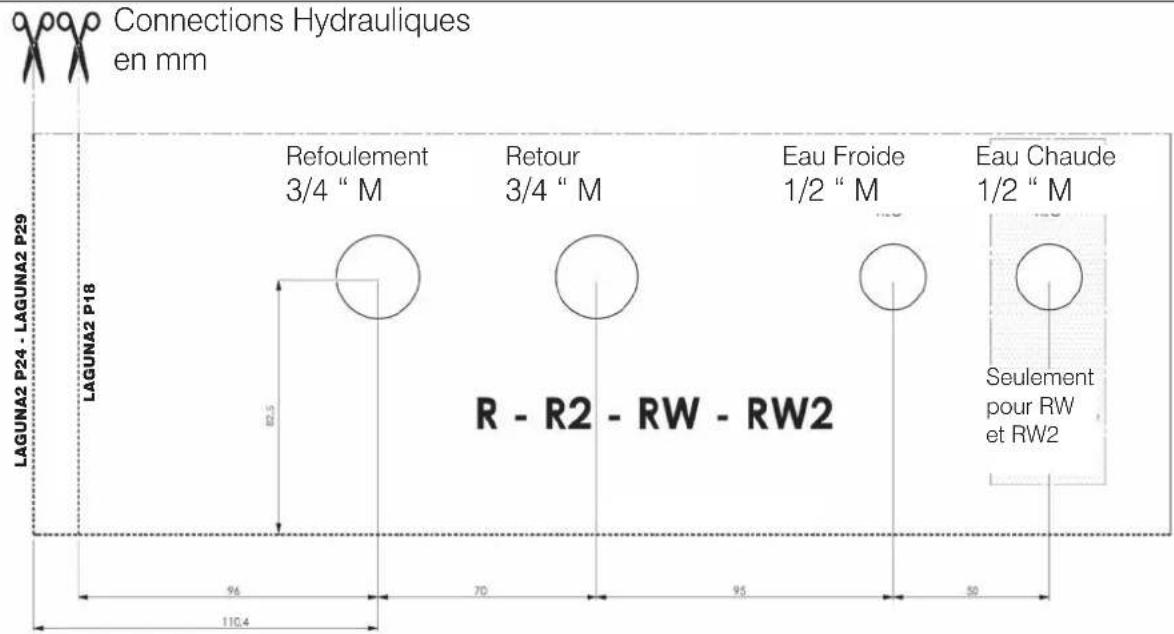

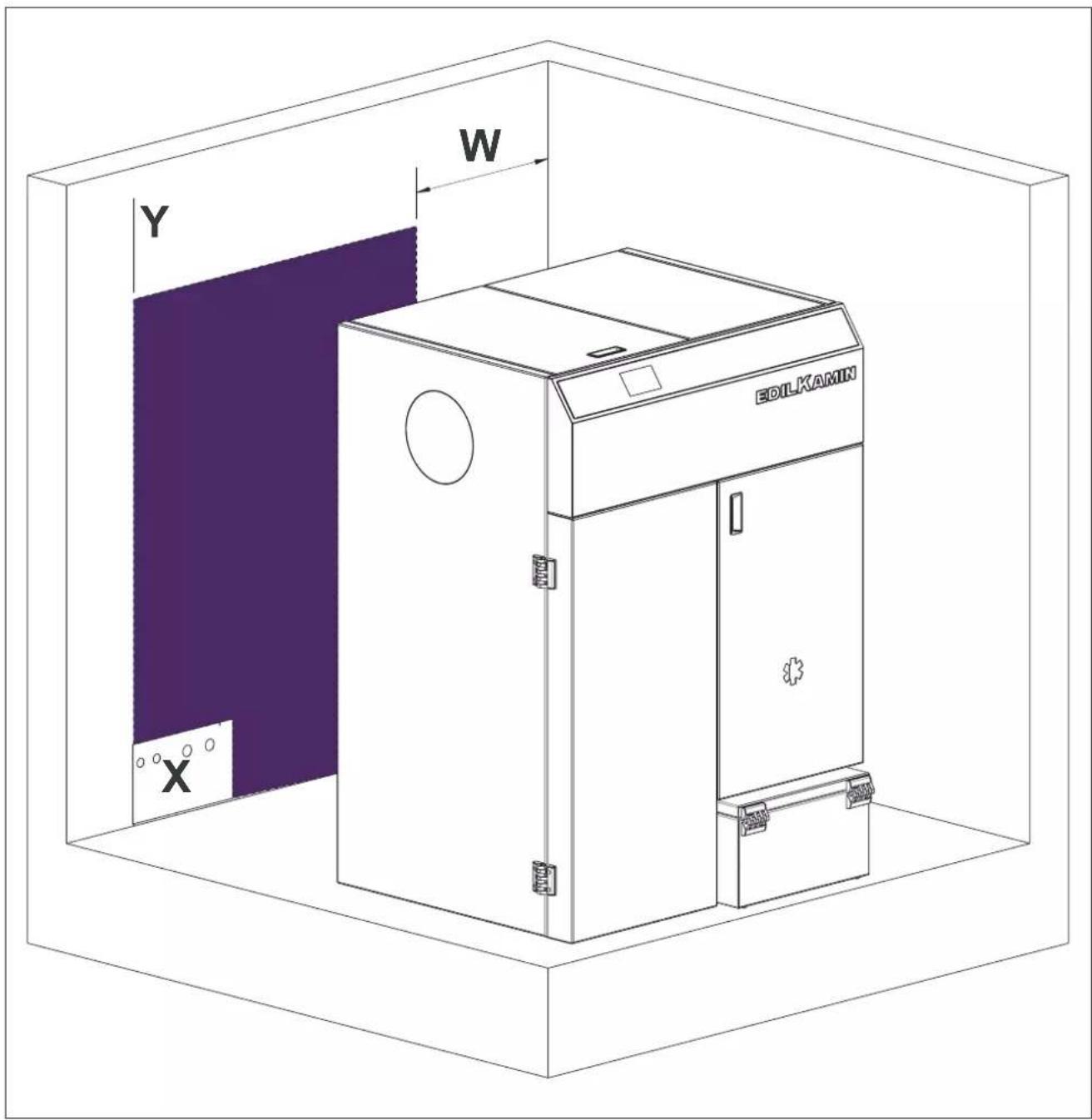

Des instructions de raccordement à la chaudière sont fournies avec le kit. Les techniciens Edilkamin ont à leur disposition un gabarit en papier (X) adapté à chaque produit. Veiller à utiliser le bon gabarit pour le modèle à installer. Compte tenu de l’encombrement maximal de la chaudière, il est possible d’obtenir la position correcte des raccords hydrauliques. Il faut placer le gabarit au ras du sol et l’aligner sur le côté gauche de la partie la plus encombrante de la chaudière (Y). Se rappeler de respecter les distances d’installation (exemple W) INSTALLATION
Y62 FRANÇAIS Pour installer l’un des kits R, RW, R2 ou RW : Retirer le carter arrière (A) en dévissant les vis de fixation à la chaudière. Retirer le côté métallique (B) en dévissant les vis de fixation à la chaudière. À ce stade, il est possible de procéder à l’installation du kit choisi en suivant les instructions fournies avec le kit, en veillant à :
- Fonctionne seulement avec le courant électrique coupé.
- Toujours vérifier d’avoir resserrer les raccords avant de charger la chaudière. Kit R2 Kit RW2 INSTALLATION Kit R Kit RW

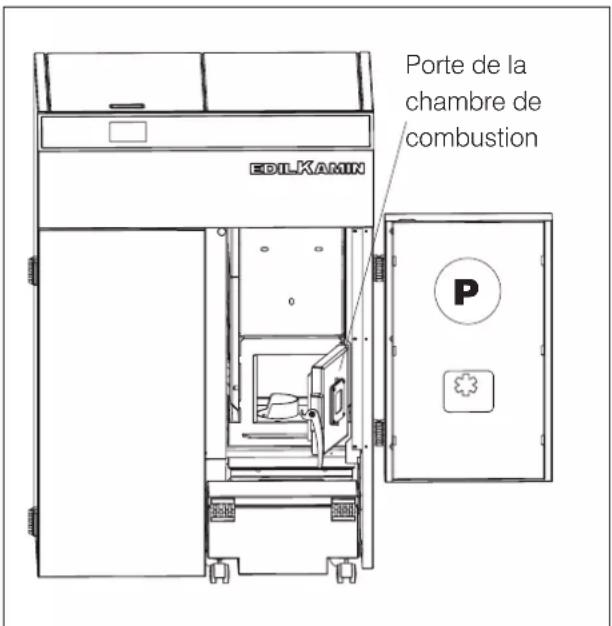

B63 FRANÇAIS INSTALLATION PURGE Pendant le fonctionnement normal, la purge est automatique. Le technicien sera en mesure d’évaluer s’il faut effectuer une purge manuelle uniquement lors du premier allumage. Phases pour le premier allumage
- S’assurer d’avoir lu et compris le contenu de cette notice.
- Supprimer tous les composants inflammables du produit (notices, étiquettes, etc.).

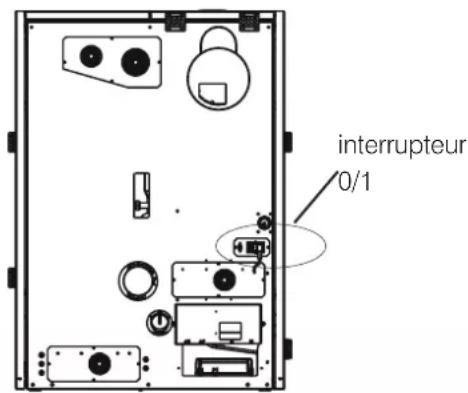

- Mettre le produit sous tension en positionnant l’interrupteur de 0 sur 1 Chargement des granulés et notes sur le combustible. Utiliser des granulés de bois de classe A1 conformes à la norme UNI EN ISO 17225-2 ou aux normes locales analogues, dotés des caractéristiques suivantes : diamètre 6 mm longueur 3-4 cm humidité <10 % Respecter l’environnement et la sécurité, NE PAS brûler le plastique, le bois peint, le charbon, les déchets d’écorce. Ne pas se servir du produit comme d’un incinérateur. Ouverture de la porte de la chambre de combustion : la première fois et pour le nettoyage Pour ouvrir la porte (avec la chaudière froide), ouvrir la porte (P) droite en regardant de face, puis la porte de la chambre de combustion. Attention L’utilisation d’un combustible différent peut endommager le produit Pendant les premiers allumages, de légères odeurs de peinture peuvent être présentes mais disparaîtront rapidement. Pour charger les granulés (si le réservoir sup- plémentaire décrit précédemment n’est pas utilisé), ouvrir le couvercle (D) en le soulevant par la rainure prévue à cet effet et verser les granulés. Porte de la chambre de combustion
interrupteur 0/164 FRANÇAIS MODES DE FONCTIONNEMENT (détails sur les pages suivantes) Une fois que le technicien (Centre d’assistance technique Edilkamin) a défini la « configuration de l’installation » (5 configurations disponibles dans le tableau), il est possible d’accéder aux paramètres suivants. La première opération s’effectue en appuyant sur la touche ON/OFF pour placer la chaudière dans l’état ON, c’est- à-dire prête pour toutes les demandes de chaleur. Mode Grandeurs configurables Résultat sur le fonctionnement de la chaudière ÉTÉ/HIVER Mode de fonctionnement été ou hiver Les configurations appropriées effectuées par le technicien évitent que les radiateurs se réchauffent, tout en permettant le chauffage de l'eau chaude sanitaire. STAND BY température ambiante souhaitée La chaudière fonctionne afin d'atteindre la température ambiante souhaitée et la chaudière s’éteint (après quelques minutes réglables de fonctionnement à puissance minimale, après avoir atteint la température désirée. PROGRAMMATION HORAIRE Température ambiante souhaitée, choisie parmi les jours de la semaine. La chaudière répond aux demandes de chaleur pendant les heures programmées.
INSTRUCTIONS D’UTILISATION

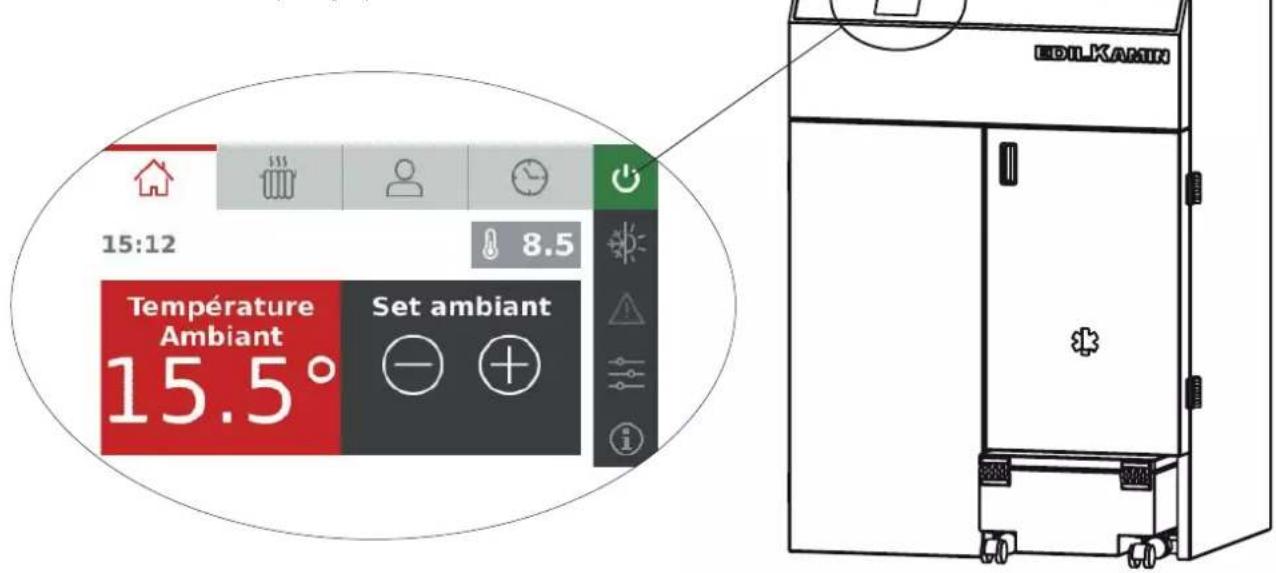

INTERFACE La seule interface est l’écran tactile monté sur la chaudière (exemple ci-contre) Aucune radiocommande ou télécommande en option n’est prévue. Les vues suivent les fonctions dans le contexte et sont décrites dans les paragraphes suivants.65 FRANÇAIS
INSTRUCTIONS D’UTILISATION
Description de l’écran (exemple ci-contre)66 FRANÇAIS Référence sur la figure Paramètres qui peuvent être lus ou modifiés (détails sur les pages- écrans suivantes) REMARQUES Réglage température ambiante Affichage de la configuration de l'installation et configura- tion des températures (exemple : eau dans la chaudière, ballon tampon, etc.) Réglage des paramètres de l’utilisateur :
- temps de nettoyage de l'écran.
- affichage de la version du firmware Programmation horaire ON/OFF : placer la chaudière dans l'état de ON, c'est-à- dire prête pour toutes les demandes de chaleur. Réglage de fonctionnement été/hiver Affichage de de l’histoire des alarmes éventuels. On peut lire date, heure et type de alarm Menu technique (non couvert par un mot de passe pour technicien, possibilité de télécharger le manuel d’utilisa- tion et d’installation) Informations
INSTRUCTIONS D’UTILISATION67

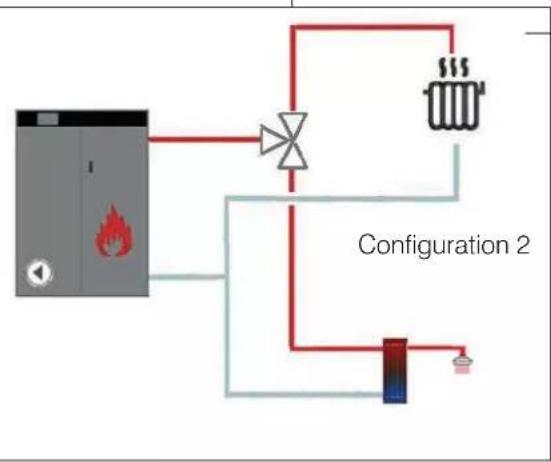

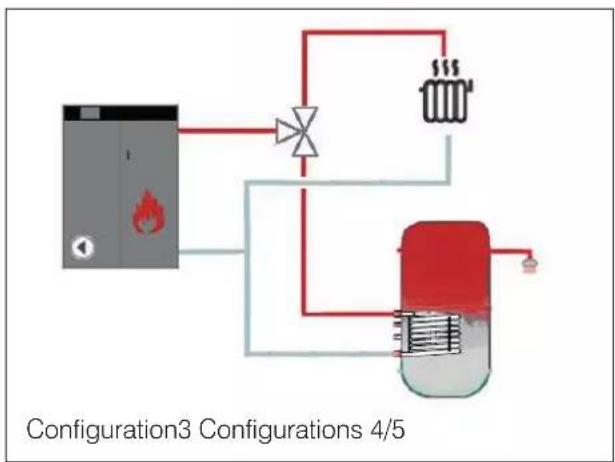

FRANÇAIS Configuration Sondes connectées par l’installateur et gérées depuis la configuration
chauffage avec sonde ambiante cablée de default ou avec ther- mostat d'ambiante Sonde CTN ambiante cablée de default ou thermostat d’ambiance externe
chauffage avec sonde ambiante cablée de default ou avec ther- mostat d’ambiante + ACS instantanée (eau chaude sanitaire) Sonde CTN ambiante cablée de default ou thermostat d’ambiance externe Fluxostat
chauffage avec sonde ambiante cablée de default ou avec thermostat d’ambiante + ballon ACS eau chaude sanitaire (avec serpentin) et sonde CTN Sonde CTN ambiante cablée de default ou thermostat d’ambiance externe Sonde CTN ballon
chauffage avec ballon tampon, thermostat et pompe de relance gerée par sonde ambiante cablée de default ou avec thermostat d’ambiante Thermostat externe ballon tampon
chauffage avec ballon tampon, sonde CTN, pompe de relance gerée par sonde ambiante cablée de default ou avec thermostat d’ambiante Sonde CTN ballon tampon Laguna2 P sort de l’usine avec la configuration 1 Kit Edilkamin Configuration sur la carte électronique Laguna2 P REMARQUES Kit R 1 / 3* / 4 / 5 * il faut acheter un robinet à trois voies externe et le raccorder électriquement Kit RW 2 Kit R2 1 Kit RW2 2 COMBINAISONS POSSIBLES ENTRE LE KIT ET LES CONFIGURATIONS Ce sont des conseils pour simplifier l’installation
chauffage avec sonde ambiante cablée de default ou avec thermostat d'ambiante à installer sur les poles 5/6 du bornier à la place de la sonde sonde de lecture température déjà connectée sur la chau- dière, seulement à porter dans la pièce. Elle peut être étendu à l’aide d’un câble bipolaire normal (2 fils). Si on ne veux gérer que la chaudière il n’y a aucune connexion en plus à faire. En alternative on peut connecter un thermostat d’ambiance externe Réglages possibles: - Température Ambiante qu’on veut (à régler en appuyant sur les touches + /-). Allumage/extinction pour maintenir cette température , si Stand By ON. Avec Stand By ON (défault) quand la temperature ambiante + hysteris (1°C) est atteinte Laguna2 P, après le timer (default 5M) s’éteint . Laguna2p s’allume quand la temperature ambiant se baisse de 1,1,°C de celle voulue. - Température de l’eau dans la chaudière : règles la modula- tion de puissance69 FRANÇAIS
Les vues suivent les fonctions dans le contexte et sont décrites dans les paragraphes suivants. La logique de Laguna2 P fonctionne sur les cartes qui s’« ouvrent » sur une ou plusieurs pages-écrans (les nombres reprennent ceux utilisés dans la description du panneau) :
1. Carte Environnement (une page-écran)
2. Carte Installation (une page-écran)
3. Carte configurations utilisateur (cinq pages-écrans
4. Carte Programmation horaire (une page-écran)
Les opérations à effectuer sont décrites ci-après.

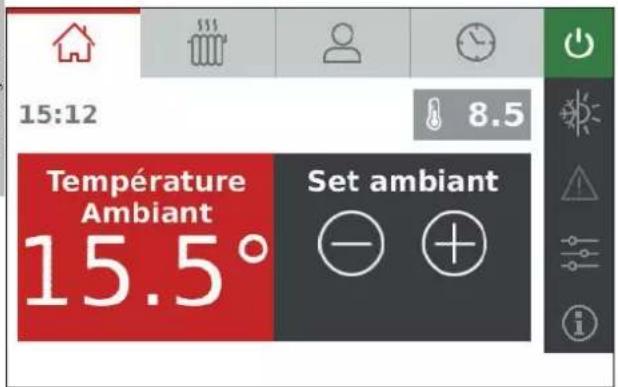

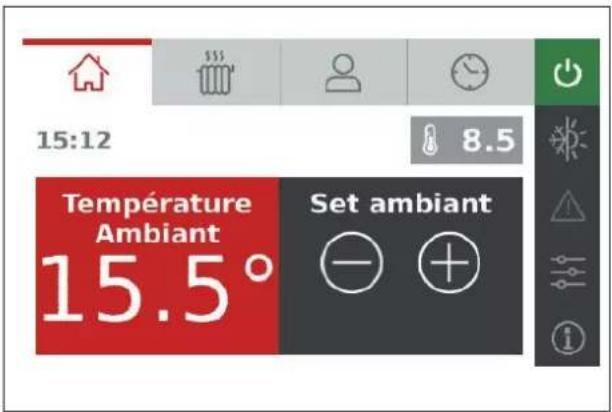

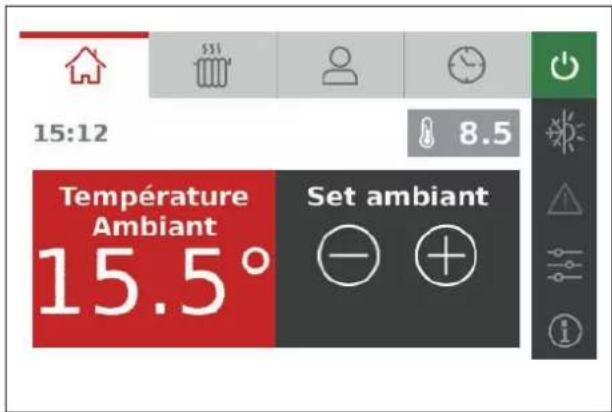

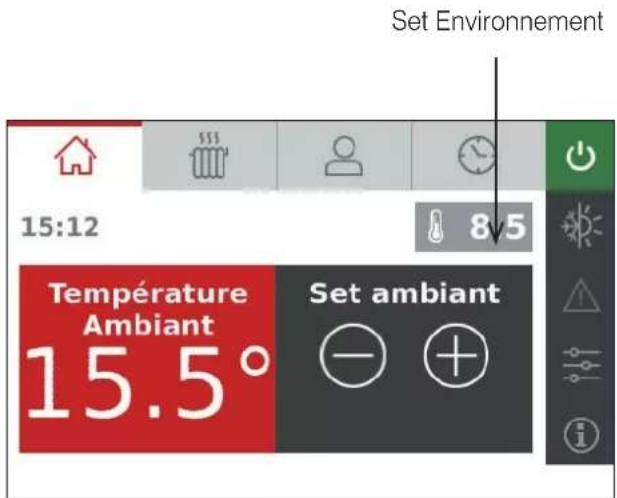

1. Carte Environnement (une page-écran)
Permet de régler la température ambiante souhaitée (si une sonde CTN est branchée) et de lire la température actuelle. Set Environnement

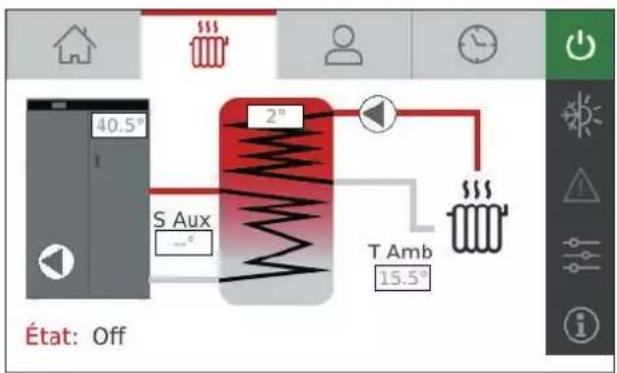

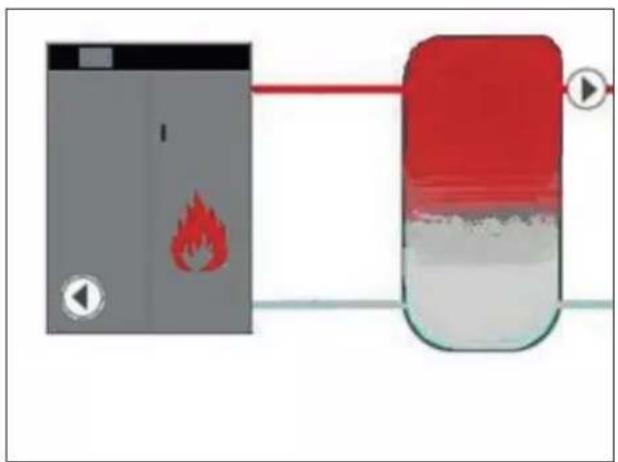

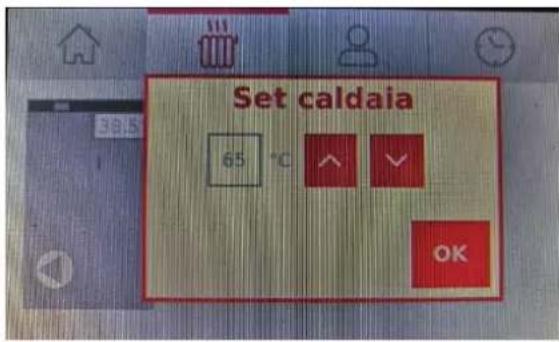

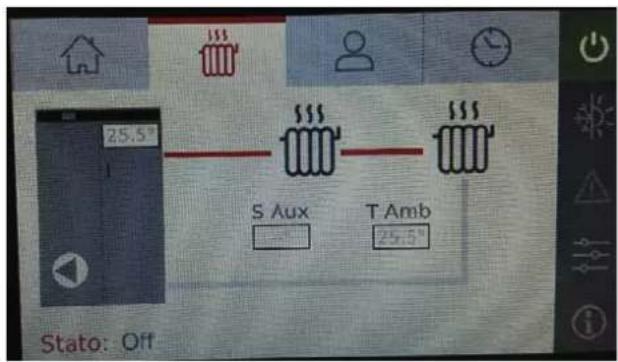

2. Carte Installation (une page-écran)
Permet d’afficher le type de configuration et afficher et modifier la température de l’eau dans la chaudière, dans le ballon.tampon, etc.70 FRANÇAIS
INSTRUCTIONS D’UTILISATION

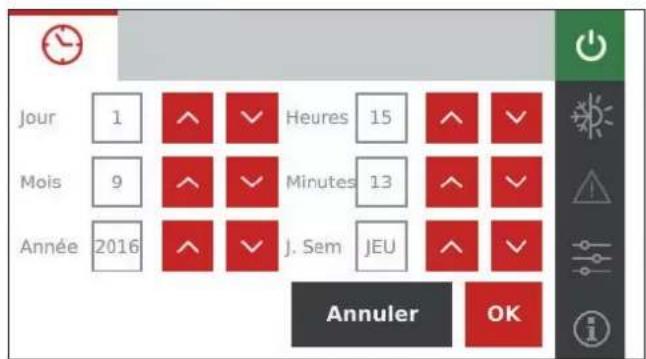

3.1 Carte Configurations de l’utilisateur

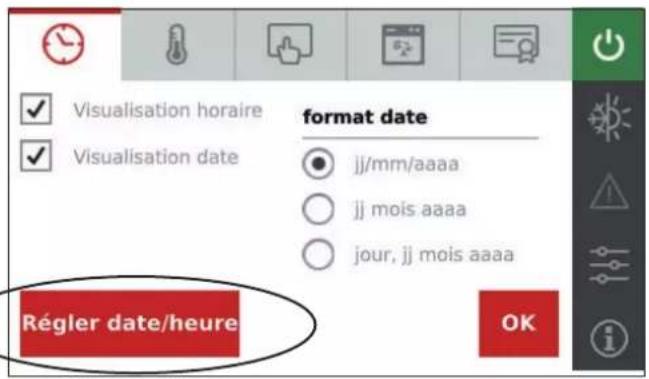

Pages-écrans date et heure(deux consecutives)
3.2 Carte Configurations de l’utilisateur

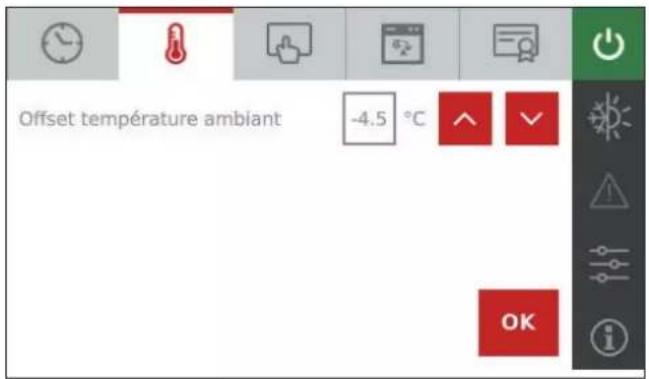

Page-écrans offset de température

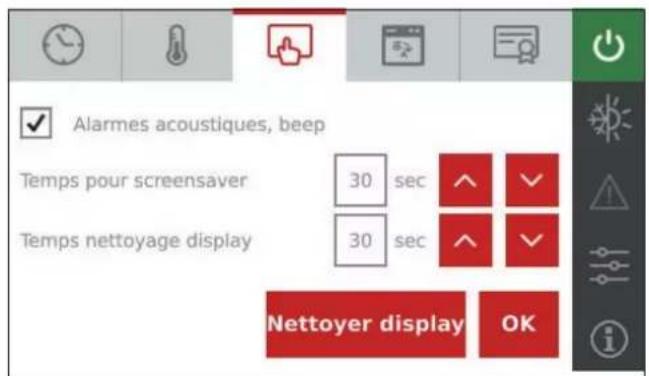

3.3 Carte Configurations de l’utilisateur
Page-écrans caractéristiques de l’affichage (couleur textes et temps d’arrêt pour le nettoyage) ; notifications sonores.
3. Carte configurations utilisateur (cinq pages-écrans
suivantes) Permet d’afficher et de configurer :
3.2 hystérésis des températures
3.3 caractéristiques de l’affichage (couleur textes
et temps d’arrêt pour le nettoyage) ; notifications sonores
3.5 affichage de la version du firmware
Pour modifier un champ, le sélectionner en cliquant sur l’écran tactile au niveau du champ à modifier puis modifier en touchant les symboles d’augmentation/ diminution. En l’appuyant la page-écran ci-dessous s’affiche71 FRANÇAIS

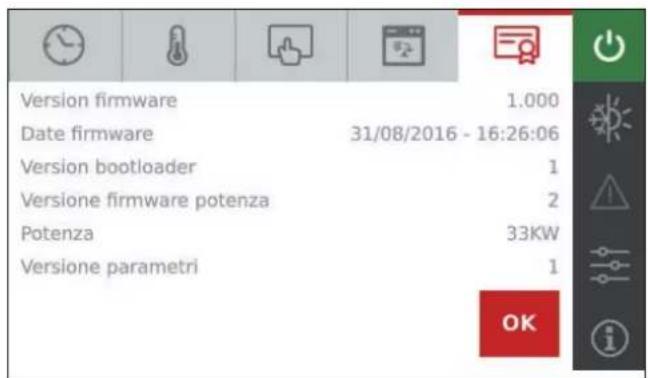

3.5 Carte Configurations de l’utilisateur
Pages-écrans affichage de la version du firmware
INSTRUCTIONS D’UTILISATION

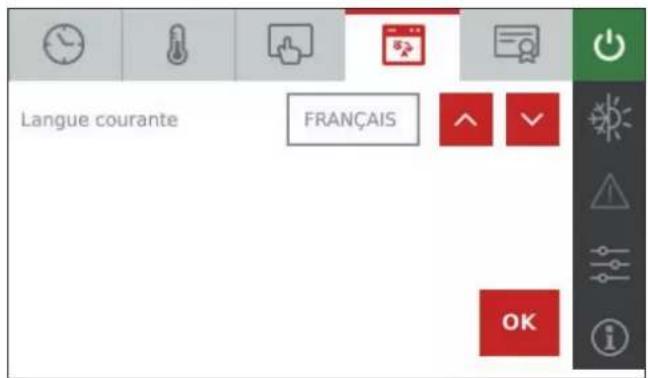

3.4 Carte Configurations de l’utilisateur
Page-écran sélection de la langue

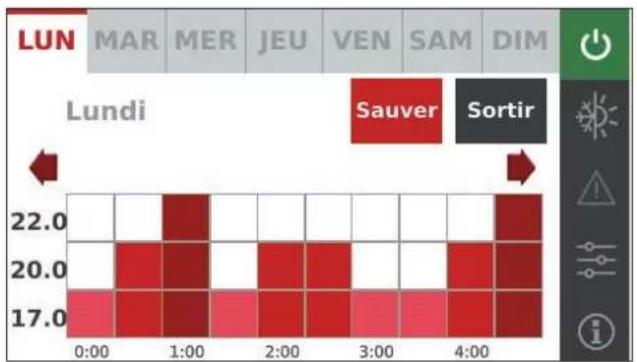

4. Carte Programmation horaire (une page-
écran) Permet de définir la température le profil de température quotidien, qui peut être modifié en dessinant le profil avec le doigt.72 FRANÇAIS

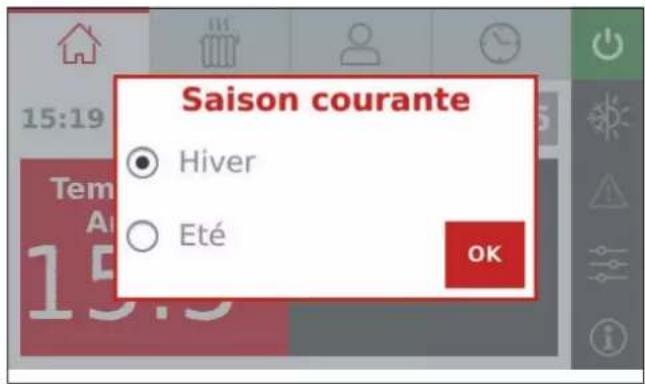

MODE DE FONCTIONNEMENT
Les vues suivent les fonctions dans le contexte et sont décrites dans les paragraphes suivants. Les touches latérales règlent ou permettent d’afficher :
7. Liste des alarmes
8. Menu du technicien
actif dans les configurations 2, 3, 4, 5 Dans les configurations 2 et 3, en activant la fonction « été », la déviation du robinet à 3 voies vers l’installation de chauffage est inhibée, afin d’éviter que les radiateurs chauffent. Le débit est donc toujours dirigé vers le sanitaire. Lorsque l’option « été » est activée, la fonction auto- éco est habilitée automatiquement (elle ne peut pas être désactivée). La sonde ambiante et le thermostat externe ne sont pas entendus (même si le thermostat externe activé). Dans les configurations 4 et 5 (ballon-tampon) en « été », la pompe est inhibée après le ballon-tampon.

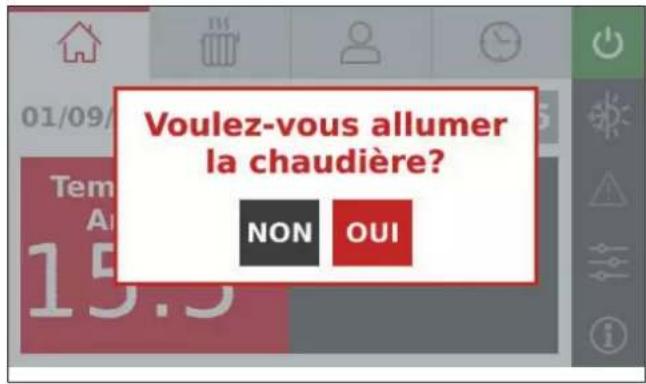

5. ON/OFF de la chaudière
Sert à placer la chaudière dans l’état d’ON, c’est-à- dire prête pour toutes les demandes de chaleur, ou en état d’OFF.
INSTRUCTIONS D’UTILISATION

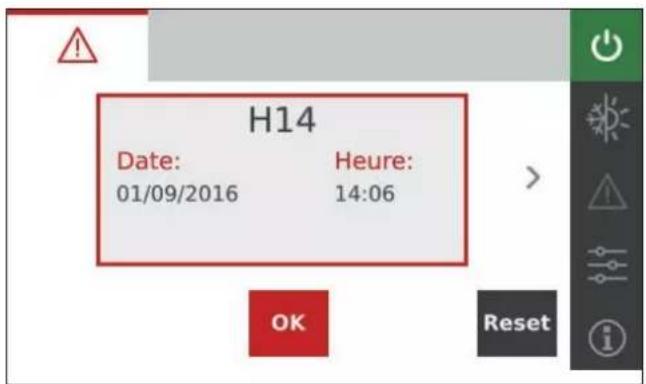

7. Liste d’alarmes de la chaudière
Permet de lire les alarmes de la chaudière La numérotation continue celle commencée dans les paragraphes précédents.73 FRANÇAIS

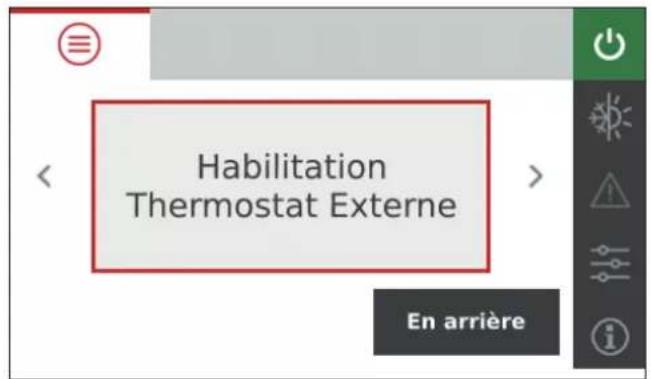

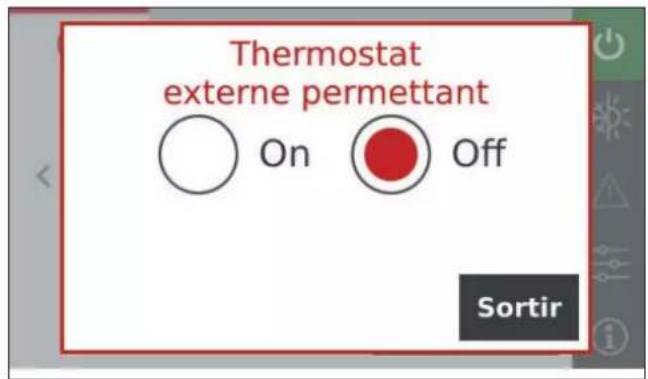

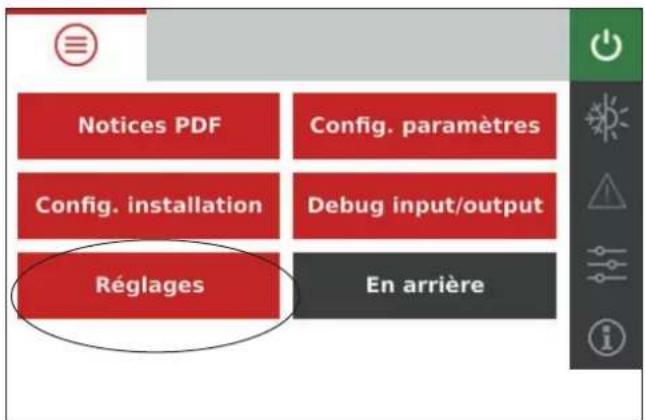

8. Menu du technicien de la chaudière
- télécharger le manuel d’installation
- configurer certains paramètres de fonctionnement
- accéder aux paramètres de réglage (seulement pour le technicien)

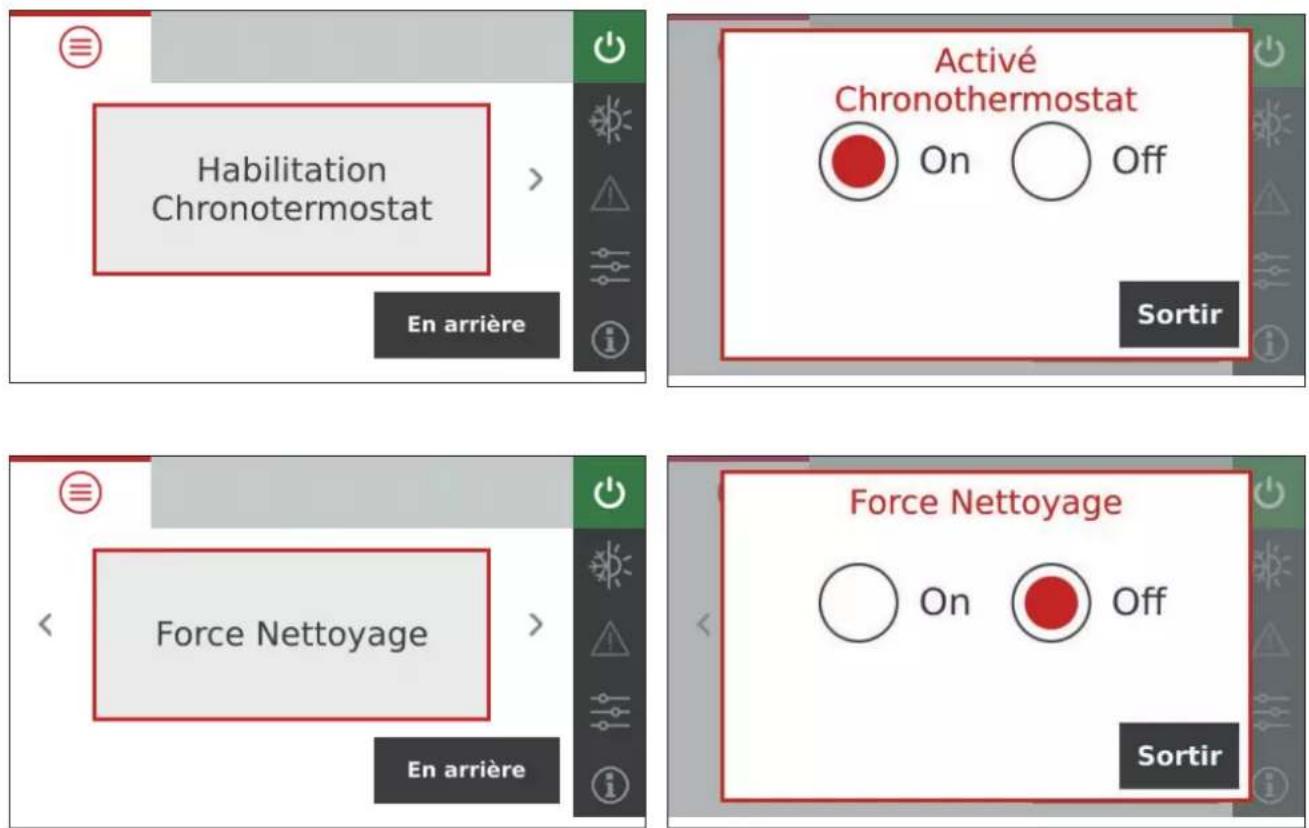

8. Menu du technicien de la chaudière
- Forcer le nettoyage : effectuer un nettoyage de la chaudière avec la chaudière éteinte

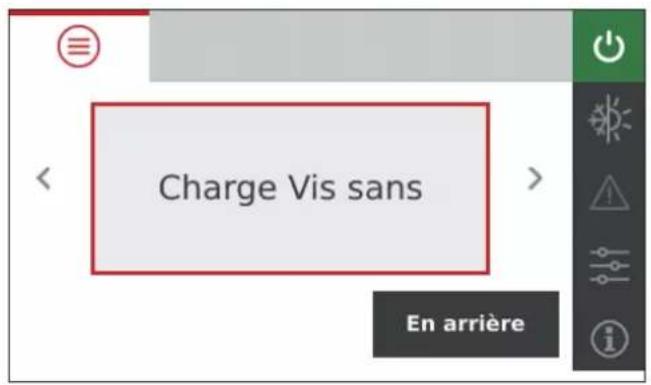

- Chargement de la vis sans fin : remplir la vis sans fin avec la chaudière éteinte (On/Off)

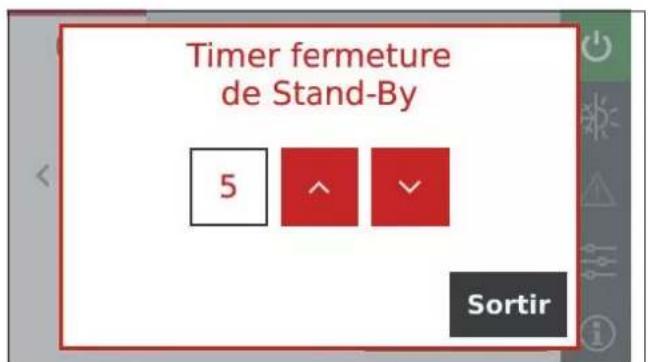

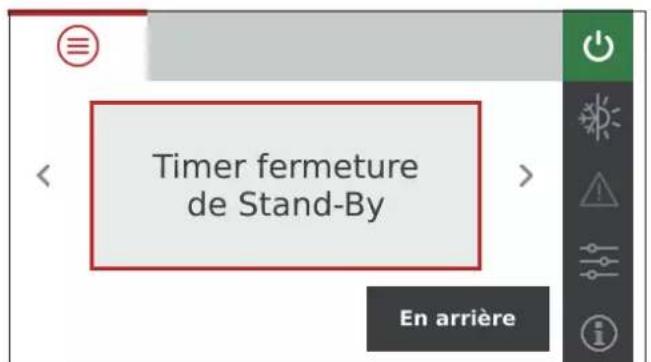

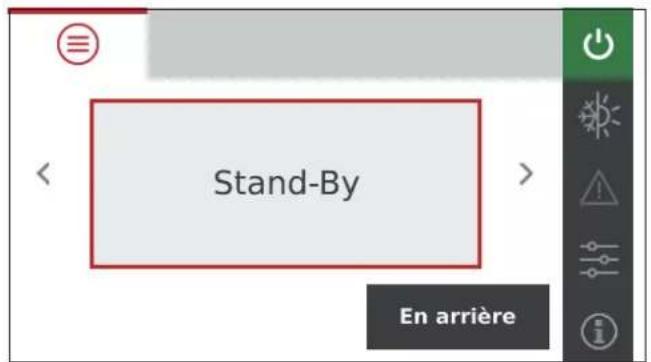

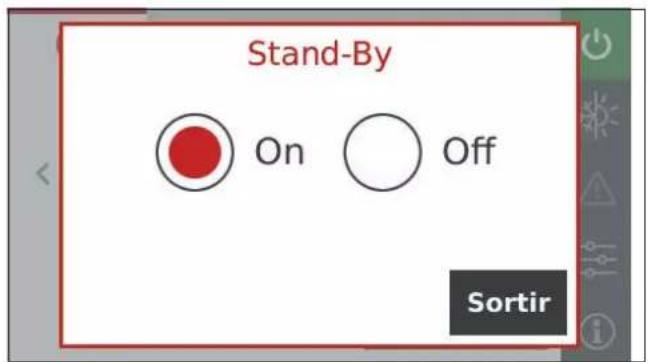

- Minuterie d’extinction depuis le Stand By (choisir les minutes)

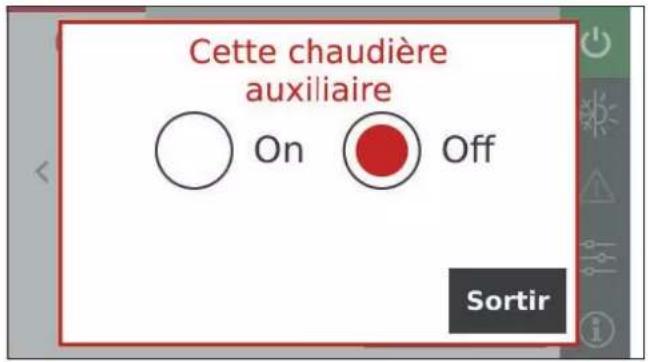

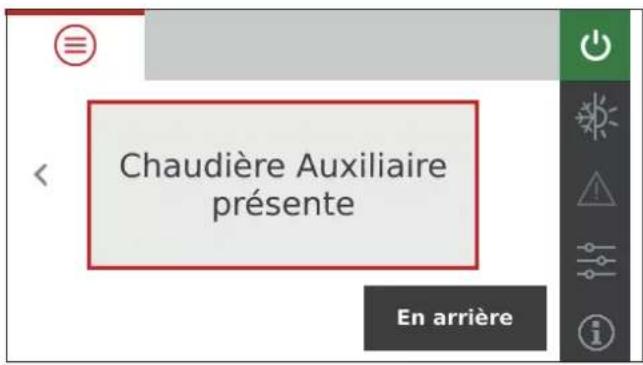

- Chaudière auxiliaire présente (On/Off)

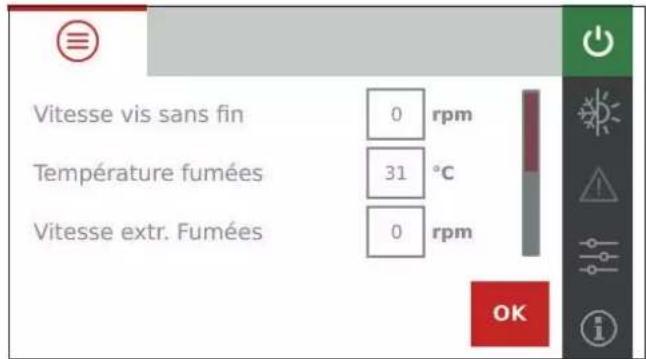

Informations sur le fonctionnement pour le technicien.
FONCTIONS PARTICULIÈRES
AUTOMATIQUES ANTIGEL : sous les 5°C relevés par la sonde de lecture de la température de l’eau, la carte électronique active le circulateur en continu pour éviter que l’eau gèle. ANTI-BLOCAGE : avec la chaudière branchée mais éteinte, la carte électronique active le circulateur pendant 1 minute toutes les 24 heures, pour éviter les blocages dus à l’encrassement.
INSTRUCTIONS D’UTILISATION76
FRANÇAIS ENTRETIEN Laguna2 P est une chaudière automatique :
- le brasero est autonettoyant.
- les turbulateurs de nettoyage des tuyaux d’échange sont à mouvement automatique. Toutes les 8 heures de fonctionnement, la chaudière (si il n’y a pas de demande d’eau chaude sanitaire) s’éteint pour garantir la propreté du brasero. Grâce à ce qui précède, seul un suivi mensuel du produit est nécessaire.
- Avant d’effectuer toute opération d’entretien, débrancher le produit du réseau électrique.
- Un entretien régulier est à la base du bon fonctionnement du poêle.
- L’absence d’entretien ne permet pas au poêle de fonctionner correctement.
- Tous les problèmes dus au manque d’entretien annulent la garantie.
- Ne pas verser les résidus de nettoyage dans le réservoir des granulés.
- Toute modification non autorisée est interdite.
CONSIGNES D’ENTRETIEN
- Ne jamais aspirer de cendres chaudes, cela peut endommager l’aspirateur utilisé et mettre à risque d’incendie les habitations.
- Utiliser des pièces de rechange originales. L’utilisation de pièces non originales annule la garantie.
PÉRIODE D’INACTIVITÉ EN ÉTÉ
Durant la période d’inutilisation, laisser toutes Les portes, Les volets et Les couvercles fermés. Il est conseillé de vider les granulés dans le réservoir.
Contacter le revendeur ou le technicien pour toute éventuelle pièce détachée. L’utilisation de composants non d’origine expose le produit à des risques et décharge Edilkamin de toute responsabilité en cas d’éventuels dommages. ÉLIMINATION À la fin de sa vie utile, mettre au rebut le produit conformément à la législation en vigueur. ENTRETIEN SAISONNIER (à la charge du CAT - centre d’assistance technique) Il s’agit du nettoyage général intérieur et extérieur. En cas d’usage très fréquent du produit, il est conseillé de nettoyer le conduit de cheminée et le conduit de fumée tous les 3 mois. Nettoyer en tout cas le système cheminée au moins une fois par an (contrôler l’éventuelle existence d’une norme spécifique dans le pays où le poêle est installé). La probabilité d’un feu de cheminée augmente en cas d’omission de contrôles réguliers et de net- toyage.
Conformément à l'article 26 du décret législatif n°49 du 14 mars 2014, « Mise en œuvre de la directive 2012/19/UE sur les déchets des équipements électriques et électroniques (DEEE) » Le symbole de la benne barrée indique que le produit à la fin de sa vie utile doit être collecté séparément des autres déchets. L'utilisateur doit donc remettre l'équipement en fin de vie aux centres communaux appropriés de collecte des déchets électrotechniques et électroniques. Le tri approprié, afin que l'appareil soit envoyé au recyclage, au traitement puis à l'élimination compatible d'un point de vue environnemental, contribue à éviter de possibles effets négatifs sur l'environnement et sur la santé et favorise la réutilisation ou le recyclage des matériaux dont l'appareil est composé.77 FRANÇAIS Pour retirer le tiroir à cendres :
- ouvrir les deux portes avant (P et P1)
- libérer les butée sur le côté du tiroirretirer le tiroir. (2) ENTRETIEN
VÉRIFICATION MENSUELLE
Ouvrir la porte avec la poignée main froide fournie et vérifier :
- niveau du tiroir à cendres et si nécessaire le vider.
- nettoyage du brûleur, au cas nettoyer le
- la situation de la palette (Elle depend du type de emploi et circuit. Le réfractaire unique interne est le déflecteur supérieur qui ne doit pas être déplacé sauf par le technicien à la fin de la saison. Si le tiroir n’est pas bien réinséré, la chaudière s’allume pas, grâce à un micro- interrupteur qui détecte la position du tiroir. Pour ouvrir le tiroir :

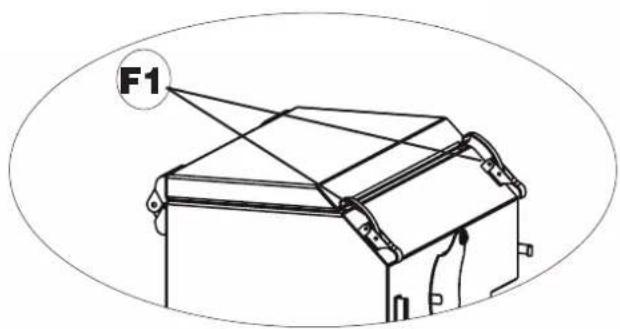

- détacher les deux butées supérieures. (F1)

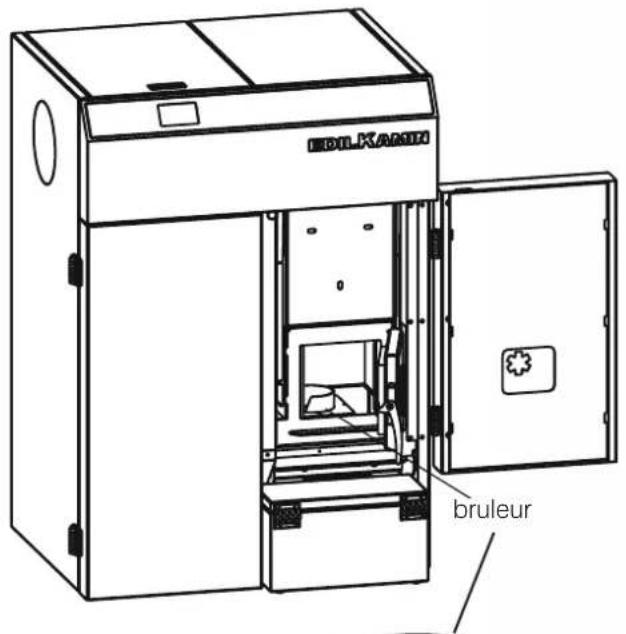

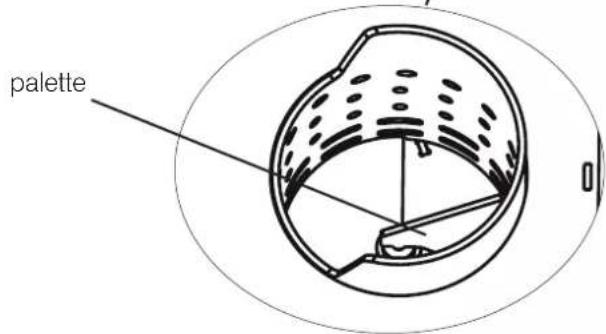

POUR VERIFIER LE NETTOYAGE DU BRULEUR
- Ouvrir la porte externe (P) et interne
- AVANT d’extraire le bruleur, vérifier le nettoyage interne (détail ci-dessous) bruleur
palette78 FRANÇAIS En cas de problèmes, le produit effectue en automatique l’opération d’extinction. L’écran affiche la raison (voir ci-dessous). Ne pas mettre hors tension. Pour redémarrer le produit, attendre la fin de la procédure d’extinction puis appuyer sur la touche ON/OFF du panneau. Avant de rallumer le produit, contrôler la cause du blocage et NETTOYER la chambre de combustion. SIGNALISATIONS D’ÉVENTUELLES CAUSES DE BLOCAGE, INDICATIONS ET RÉSOLUTIONS
H01 Intervient lorsque le débit d'air de combustion en entrée est inférieur à un niveau préconfiguré.
- S'assurer que la porte de la chambre de combustion est bien fermée.
- S'assurer que la chaudière, le tuyau de vidange et le conduit d'aspiration de l'air de combustion sont bien propres. H02 Intervient lorsque la carte ne détecte pas les tours corrects du ventilateur de fumée.
- Contacter le technicien. H03 Intervient si le thermocouple détecte une température des fumées inférieure à une valeur définie, en l'interprétant comme une absence de flamme.
- Vérifier l'absence de granulés dans le réservoir.
- Contacter le technicien. H04 Intervient si la phase d'allumage ne donne aucun résultat positif dans le délai prévu. Distinguer les deux cas suivants : La flamme n'est pas apparue :
- Contrôler le positionnement et le nettoyage du brasero.
- Contrôler la présence de granulés dans le réservoir et le brasero.
- Essayer d'allumer avec un allume-feu (consulter le tech- nicien avant). La flamme est apparue :
- Contacter le technicien. H05 Extinction pour surchauffe de l’eau
- Vérifier qu’il n’y a aucune interruption de courant, rétablir et, si cela se reproduit, contacter le technicien. H06 Intervient si la carte électronique détecte la rupture ou la déconnexion du thermocouple de lecture de la température des fumées.
- Contacter le technicien. HO7 Extinction pour dépassement de la température maximum des fumées.
- Contrôler le type de granulés (appeler le technicien en cas de doutes).
- Contacter le technicien. HO8 Extinction due à la température excessive dans le produit.
- Vérifier le bon positionnement du tiroir à cendres
- Contacter le technicien.79 FRANÇAIS
H09 Extinction suite à la rupture du motoréducteur.
- Contacter le technicien. H10 Extinction suite à l'intervention du pressostat de sécurité.
- Vérifier la propreté du poêle, de la vidange.
- Contacter le technicien. H11 Extinction pour surchauffe de la carte électronique.
- Contacter le technicien. H12 Panne de la sonde de température ambiante.
- Contacter le technicien. H13 Panne de la sonde de lecture de la température dans la chaudière.
- Contacter le technicien. H14 Panne de la sonde de lecture de la température dans le ballon tampon.
- Contacter le technicien. H15 Extinction pour l'intervention du thermostat de sécurité de l’eau.
- Contacter le technicien. H16 Extinction suite à l'intervention du pressostat côté eau.
- Vérifier que la chaudière contienne de l’eau sous pres- sion, lire le manomètre.
- Contacter le technicien. H17 Extinction pour un problème au nettoyage automatique du brû- leur.
- Lorsque la chaudière froide, vérifier la propreté du brûleur et le nettoyer. Si le problème se représente, même en utilisant des granulés de bonne qualité et avec la chaudière propre, contacter le technicien. Si le nettoyage automatique ne démarre pas :
- s’assurer que la porte de la chambre de combustion est bien fermée. SIGNALISATIONS NE PROVOQUANT AUCUNE EXTINCTION MAIS UNIQUEMENT DES ALERTES Service Apparaît les vingt premières secondes d'allumage après que le produit a brûlé le nombre de kilogrammes configurés par le technicien lors du premier allumage.
- Contacter le technicien. Icône rouge sur l'afficheur et sur liste d’alarme Elle s'affiche en cas de problèmes à la combustion automatique.
- Contacter le technicien. En cas de coupure de courant : Condition Comportement de la chaudière lorsque le courant revient Durée de la coupure de courant < 10 secondes reprend le fonctionnement en cours Durée de la coupure de courant > 10 secondes avec la chaudière allumée ou en phase d'allumage reprend le fonctionnement en cours après avoir effectué la phase d’extinction Durée de la coupure de courant > 10 secondes avec la chaudière en phase d'extinction reprend la phase d'extinction80 FRANÇAIS
CONSEILS EN CAS D’INCONVÉNIENTS

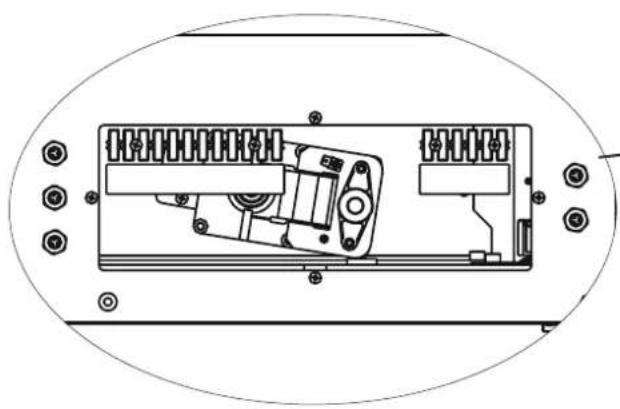

THERMOSTAT de sécurité de surchauffe de l’eau En cas de non chargement des granulés , principalement en raison de l’interruption du courant, vérifier l’intervention du thermostat de sécurité (A) . En cas de température trop élevée, il lance une phase d’extinction en interrompant l’alimentation électrique au motoréducteur. Pour accéder au thermostat :
- Ouvrir le couvercle des granulés (P) et soulever le couvercle sur le côté (C)
- Dévisser la vis (V) pour faire pivoter légèrement la patte (B)
Si le thermostat est intervenu, il doit être réarmé en appuyant doucement avec un objet fin.
