HFC 3C26 CW X - Lave-vaisselle HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Hotpoint
Modèle	HFC 3C26 CW X
Programmes de lavage	Éco, Auto Intensif, Auto Mixte, Auto Lavage Rapide, Rapide 30', Bonne nuit, Anti-Bactérien, Trempage, Auto-Nettoyant
Options disponibles	Zone Wash 3D, Short Time, Pastille, Différé, Drainer
Système de séchage	ActiveDry (convection avec ouverture automatique de la porte)
Consommation d'eau (programme Éco)	9,5 l/cycle
Consommation d'énergie (programme Éco)	0,95 kWh/cycle
Durée du programme Éco	3 h 10 min
Réglage de la dureté de l'eau	5 niveaux (de très douce à très dure)
Réservoir de sel régénérant	Capacité environ 1 kg
Distributeur de liquide de rinçage	Capacité 110 ml, réglable de 1 à 5
Distributeur de détergent	Avec touche Pastille pour détergents tout-en-un
Panier supérieur réglable en hauteur	Oui, deux positions sans levier
Volets pliables	Oui, positions ajustables
Zone Wash 3D	Jets supplémentaires pour lavage intensif (panier inférieur ou supérieur)
Verrouillage des touches	Oui, via touche Zone Wash 3D (3 secondes)
Nettoyage des filtres	Ensemble filtré 3 pièces, nettoyage mensuel recommandé

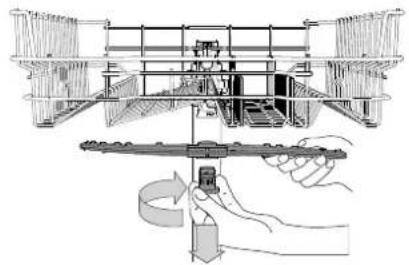

Nettoyage des bras d'aspersion	Démontables, nettoyage à la brosse non métallique
Adoucisseur d'eau	Régénération automatique avec sel
Service après-vente et pièces de rechange	Disponibles jusqu'à 7-10 ans, coordonnées dans le livret de garantie

FOIRE AUX QUESTIONS - HFC 3C26 CW X HOTPOINT

Comment régler la dureté de l'eau sur le lave-vaisselle Hotpoint HFC 3C26 CW X ?

Pour régler la dureté de l'eau, allumez puis éteignez l'appareil. Appuyez sur la touche DÉMARRER/PAUSE pendant 5 secondes jusqu'au bip. Allumez l'appareil, le niveau actuel clignote. Utilisez la touche P pour sélectionner le niveau souhaité (voir tableau de dureté). Éteignez l'appareil pour valider.

Quand dois-je remplir le réservoir de sel régénérant ?

Le réservoir de sel doit être rempli lorsque le voyant de niveau de sel est allumé sur le panneau de commande. Il est important de ne jamais le laisser vide. Pour remplir, retirez le panier inférieur, dévissez le bouchon, et versez environ 1 kg de sel spécial lave-vaisselle. Lancez immédiatement un cycle de lavage.

Que faire si le voyant de sel reste allumé après avoir rempli le réservoir ?

Il est normal que le voyant de sel ne s'éteigne pas immédiatement après le remplissage. Il peut s'éteindre après plusieurs cycles de lavage. Si le voyant persiste, vérifiez que le bouchon est bien serré et que le réglage de la dureté de l'eau est correct.

Comment activer ou désactiver le système ActiveDry ?

Pour activer ActiveDry : allumez puis éteignez l'appareil. Maintenez la touche P enfoncée pendant 5 secondes jusqu'au bip. Allumez l'appareil, l'écran affiche 'oOn'. Pour désactiver, répétez l'opération jusqu'à affichage de 'oOF'.

Pourquoi ma vaisselle n'est-elle pas sèche après un cycle ?

Plusieurs causes possibles : le distributeur de liquide de rinçage est vide, le réglage du liquide de rinçage est trop bas (augmentez-le), ou le programme choisi n'inclut pas de séchage (ex. Rapide 30'). Vérifiez aussi que l'option ActiveDry est activée.

Comment utiliser l'option Zone Wash 3D ?

Sélectionnez un cycle compatible (Auto Intensif ou Auto Mixte). Appuyez plusieurs fois sur la touche Zone Wash 3D pour choisir le panier : '1' pour inférieur, '1-1' pour supérieur, ou éteint pour les deux. Chargez uniquement le panier sélectionné et réduisez la quantité de détergent.

Que faire si le lave-vaisselle ne démarre pas et que les voyants clignotent ?

Vérifiez d'abord que la porte est bien fermée et que le robinet d'eau est ouvert. Si l'écran affiche F9 ou F12, éteignez l'appareil, attendez une minute, puis rallumez et relancez le programme. Si le problème persiste, débranchez pendant 1 minute.

Comment nettoyer les filtres du lave-vaisselle ?

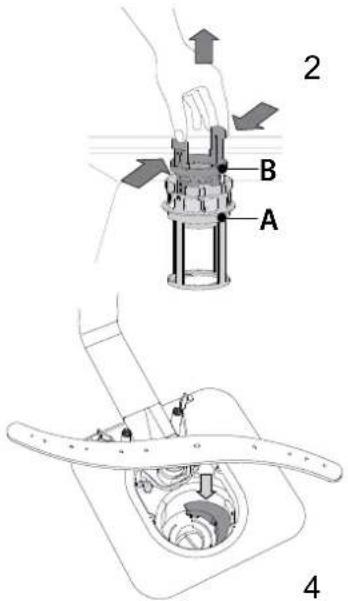

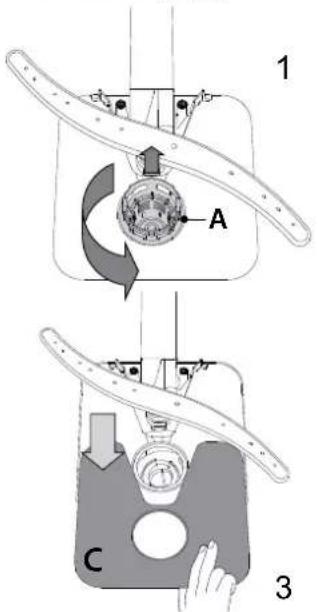

Au moins une fois par mois, tournez le filtre cylindrique (A) dans le sens antihoraire et retirez-le. Enlevez le panier du filtre (B) et la plaque en acier inoxydable (C). Nettoyez-les sous l'eau courante avec une brosse non métallique. Remontez en ordre inverse.

Quel type de détergent dois-je utiliser ?

Utilisez un détergent spécial lave-vaisselle (poudre, liquide ou pastilles). Si vous utilisez des pastilles tout-en-un, activez l'option Pastille (appuyez 3 secondes sur Short Time). Ne jamais utiliser de détergent pour lavage à la main.

Comment programmer un départ différé ?

Sélectionnez d'abord le programme et les options souhaités. Appuyez sur la touche DIFFÉRÉ pour régler le retard (de 30 min à 24 h). Appuyez sur DÉMARRER/PAUSE pour lancer le compte à rebours. Le programme démarre automatiquement à la fin du délai.

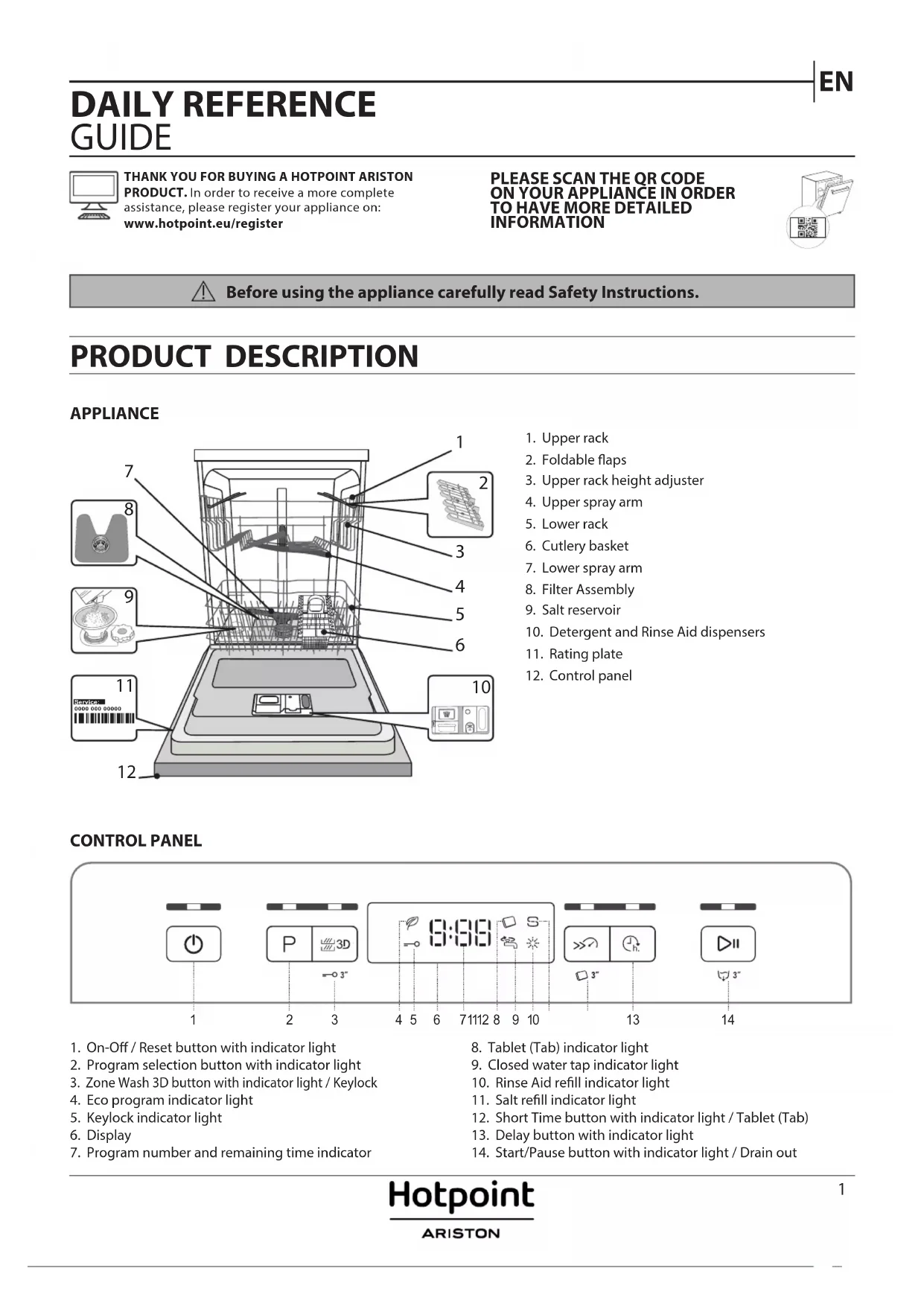

MODE D'EMPLOI HFC 3C26 CW X HOTPOINT

Afin de recevoir une assistance plus complète, merci

d'enregistrer votre appareil sur :

Avant d'utiliser l'appareil, lisez attentivement les Consignes de sécurité.

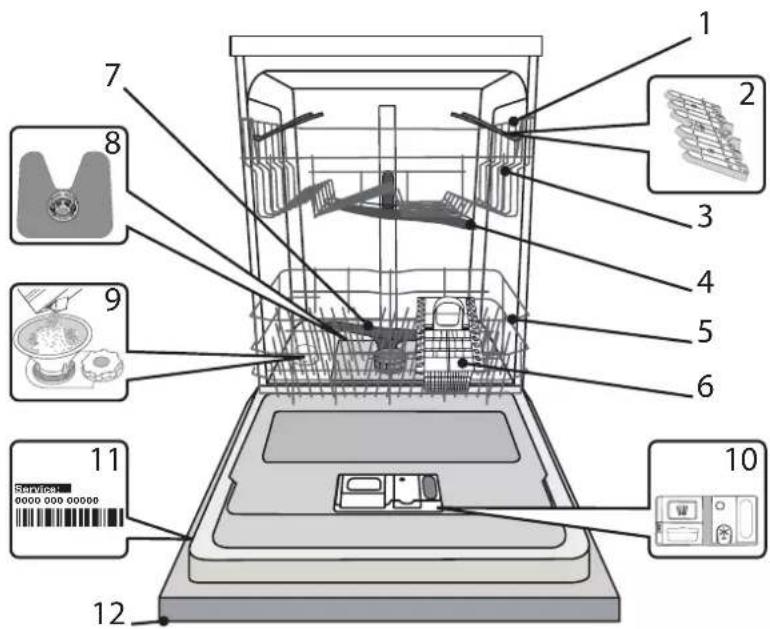

DESCRIPTION DU PRODUIT

APPAREIL

1. Panier supérieur
   2.Volets pliables
2. Bouton de réglage de la hauteur du panier supérieur
3. Bras d'aspersion supérieur
4. Panier inférieur
5. Panier à couvert
6. Bras d'aspersion inférieur
7. Ensemble fille
8. Réservoir à sel
9. Distributeurs de dédTenger et liquide de rincage
10. Plaque signalétique
11. Panneau de commande

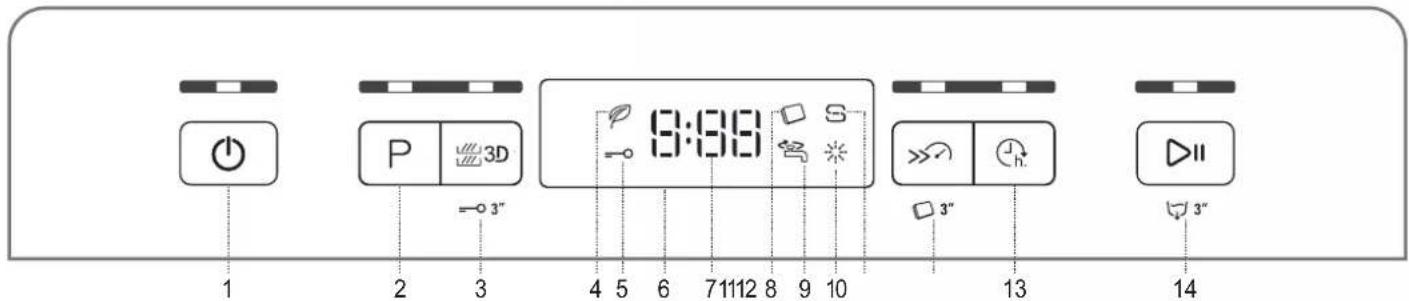

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt/Réinitialisation avec levoyant
2. Touche Sellecteur de programme avec levoyant
3. Touche Zone Wash 3D avec le voyant / Verrou
4. Voyant programme Éco
   5.Voyant Verrou
5. Affichage

6. Voyant pour le nombre du programme et le temps restant

7. Voyant Pastille

8. Voyant Robinet d'eau fermé
9. Voyant de niveau de liquide de rincege
10. Voyant de niveau de sel
11. Touche Short Time avec le voyant / Pastille
12. Touche Differé avec le voyant
13. Touche Demarrer/Pause avec le voyant / Drainer

PREMIÈRE UTILISATION

SEL, LIQUIDE DE RINÇAGE, ET DÉTERGENT

CONSEILS AU SUJET DE LA PREMIÈRE UTILISATION

Après l'installation, enlevez les boulons d'arrêt sur les paniers et les éléments elastiques qui retiennent le panier supérieur.

REEMPLIR LE RÉSERVOIR DE SEL RÉGÉNÉRANT

L'utilisation de Sel regénérant empêche la formation de CALCAIRE sur la vaisselle et sur les composantes fonctionnelles de l'appareil.

Le RÉSERVOIR DE SEL NE DOIT JAMAIS ÉTRE VIDE.

• Il est important de régler la durée de l'eau.

Le réserveir de sel est situé dans la partie inférieure du lave-vaisselle (voir DESCRIPTION DU PRODUIT) et il doit être rempli quand levoyant NIVEAU DE SEL est allumé sur le panneau de commande.

1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire).
2. La première fois uniquement, vous devez effectuer l'opération suivante: Remplissez d'eau le réservoir à sel.
3. Placez l'entonnoir (voir figure) et remplissez le réserveir de sel jusqu'au bord (environ 1 kg); il est normal qu'un peu d'eau déborde.
4. Enlevez l'entonnoir et essuyez les résidus de sel autour de l'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénétre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Après chaque ajusté de Sel dans le réservoir, il est obligatoire de lancer immidiatement un cycle de lavage afin d'éviter toute corrosion de la cuve.

RÉGLER LA DURETE DE L'EAU

Pour que l'installation d'adoucissement d'eau fonctionne parfaitement bien, il faut regler la durée d'eau conformément à la durée d'eau dont on dispose à la maison. Vous pouvez obtenir des informations nécessaires auprès de l'utilité publique qui assure la fourniture d'eau. L'usine règle la valeur par défaut de la durée de l'eau.

• Allumer l'appareil en appuyant sur la touche MARCHE/ARRET.
• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT.
• Appuyer la touche DEMARRER/PAUSE pendant 5 secondes, jusqu'à l' apparition du signal sonore.
• Allumer l'appareil en appuyant sur la touche MARCHE/ARRET.
• Le nombre de la sélection actuelle et levoyant de niveau de sel clignotent.
  Appuyer sur la touche P pour selectionner le niveau de durée désié (voir TABLEAU DE DURETE DE L'EAU).

Tableau de dureté de l'eau
Niveau		°dH Degrés allemand	°fH Degrés français	°Clark Degrés angeais
1	Très douce	0 - 6	0 - 10	0 - 7
2	Moyenne	7 - 11	11 - 20	8 - 14
3	Douce	12 - 16	21 - 29	15 - 20
4	Dure	17 - 34	30 - 60	21 - 42
5	Très dure	35 - 50	61 - 90	43 - 62

• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT.
  Le réglage est terminé!

Une fois cette opération complétée, lancez un programme sans charger le lave-vaisse.

Utilisez seulement le sel spécialement concu pour les lave-vaiselle. Lorsque le sel est versé dans l'appareil, le voyant AJOUTER DU SEL s'éteint. Si le contenant de sel n'est pas rempli, l'adoucisseur et I'élement chauffant peuvent être endommages à cause de l'accumulation de calcaire.

L'utilisation de Sel est recommmandée avec n'importe quel type de lessive pour lave-vaisse.

REEMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINCAGE

Le liquide de rincege permet a la vaiselle de SECHER plus facilement. Le distributeur de liquide de rincege A devrait etre rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINCAGE est allumé à l'écran.

B

1. Ouvrez le distributeur B en appuyant et en tirant sur l'onglet sur le couvercle.
2. Versez doucement du liquide de rincege jusqu'à la marque de reference (110 ml) du réseauir de remplissage - evitez les débordements. Si cela se produit, nettoyez les dégats immediatement avec un linge sec.
3. Appuyez sur le bouchon pour le fermer; un clic se fait entendre.
   Ne JAMAIS verser le liquide de rincage directement dans la cuve.

AJUSTER LE DOSAGE DU LIQUIDE DE RINÇAGE

Si vous n'etes pas complètement satisfait avec le séchage, vous pouvez ajuster la quantité de liquide de rincage utilisée.
- Allumez le lave-vaisse en utilisant la touche MARCHE/ARRET.
Éteignez-le en utiliser la touche MARCHE/ARRÉT.
- Appuyez sur la touche DEMARRER/PAUSE à trois reprises - vous entendrez un bip.
- Allumez-le en utilisant la touche MARCHE/ARRÉT.
Le numero du niveau de selection actuelle et levoyant du niveau deliquide de rinceage clignotent.
- Appuyez sur la touche P pour sélectionner la quantité de liquide de rincege qui doit être utilisée.
- Éteignez-le en utilisant la touche MARCHE/ARRÉT
Le réglage est terminé!
Si le niveau de liquide de rincage est à 1 (ECO), il n'y aura pas de liquide de rincage distribué. Dans ce cas, le voyant LIQUIDE DE RINÇAGE BAS ne s'allumera pas s'il ne reste plus de liquide de rincage.
Un maximum de 5 niveaux peuvent etre regles selon le modele du lave-vaisselle. Les reglages d'usine sont specifiques au modele, merci de suivre les instructions ci-dessus pour vérifier ceux qui s'appliquent a notre machine.
- Si vous observez des traces bleuâtres sur la vaisse, placez sur un niveau plus bas (2-3).
- Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisse, placez sur un niveau plus haut (4-5).

REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le trempage directement dans la cuve.

1. Lorsque vous dosez le detergent, consultez les informations mentionnées precedement pour ajuster la quantite correcte.A l'intérieur du distributeur D se trouvent des indications pour aider au dosage de la lessive.
2. Enlevez les résidus de détergent sur le bord des recipients avant de fermer le couvercle; un clic se fait entendre.
3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place.

Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme. Si vous utilisez un détergent « tout-en-un», nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à toutes obtenir les valeurs résultats de lavage et sechage.

L'utilisation d'un détergent non-conc pour les lave-vaisselle peut provoquer un dysfonctionnement ou des dommages à l'appareil.

TABLEAU DES PROGRAMMES

Programme	Sèchage	ActiveDry	Options disponibles (*)	Durée du programme de lavage (h:min)**	Consommation d'eau (l/cycle)	Consommation d'énergie (kWh/cycle)
1. Éco 50° ECO	✓	✓	□ h.	3:10 9,5 0,95
2. Auto Intensif 65° A	✓	✓	3D > □ h.	2:00 - 3:10 14,0	- 17,0 1,50 - 1,85
3. Auto Mixte A 55°	✓	✓	3D > □ h.	1:30 - 2:30 14,5	- 16,0 1,15 - 1,30
4. Auto Lavage Rapide A 50°	-	-	□ h.	0:55 - 1:20 13,0	- 14,5 1,15 - 1,25
5. Rapide 30' A 50°	-	-	3D □ h.	0:30 9,0 0,50
6. Bonne nuit 50°	✓	✓	□ h.	3:30 15,0 1,15
7. Anti-Bactérien 65°	✓	-	□ h.	1:40 10,0 1,30
8. Trempage -	-	-	3D □ h.	0:12 4,5 0,01
9. Auto-Nettoyant 65°	-	-	□ h.	0:50 8,0 0,85

Les données du programme Eco sont mesurées sous des conditions en laboratoire conformément à la norme europeenne EN 60436:2020.
Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser a: [e-mail]
Aucun prétraitement de la vaisselle n'est nécessaire avant l'unquelconque des programmes.
) Les options ne peuvent pas toutes etre utilisées en meme temps.
**) Les valeurs indiquées pour des programmes différents du programme Éco sont fournis à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pierce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires選tionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

DESCRIPTION DES PROGRAMMES

Consignes pour la seLECTION du cycle de lavage.

1 ÉCO

Le programme Eco est adapté pour nettoyer la vaisse normalement sale. Pour cette utilisation, c'est le programme qui a une consommation d'eau et d'énergie la plus optimale. Il est utilisé pour évaluer la conformité à la législation européen en matière d'éco-conception.

2 AUTO INTENSIF

Programme automatique pour la vaisse et les casseroles très sales (ne pas utiliser pour la vaisse délicate).

3 AUTO MIXTE

Programme automatique pour la vaisselle et les casseroles sales.

4 AUTO LAVAGE RAPIDE

Programme automatique pour peu de vaisse lormalement sale. Assure un nettoyage impeccable en très peu de temps.

5 RAPIDE 30'

Programme à utiliser pour la demi-charge de vaisse l'égarement sale sans résidus alimentaires séchéés. N'a pas de phase de sechage.

6 BONNENUIT

Adequat lorsqu'ellappareil fonctionne la nuit. Assure un nettoyage et des performances de sechage optimaux avec les plus faibles émissions de bruit.

7 ANTI-BACTÉRIEN

Vaisse sale ou très sale, avec lavage antibacterien supplémentaire. Peut être utilisé pour effectuer l'entretien du lave-vaisselle.

8 TREMPAGE

Utilisez ce programme pour rafraîchir la vaisse qui sera lavée plus tard. N'utilisez pas de dédTangent avec ce programme.

9 AUTO-NETTOYANT

Programme à utiliser pour effectuer l'entretien du lave-vaisselle, à réalier uniquement lorsque le lave-vaisselle est VIDE en utilisant des détergents spécifique concus pour l'entretien du lave-vaisselle.

Remarques:

Il convient de noter que le cycle Rapide 30'est destiné uniquement à la vaisse légèrement sale.

Les OPTIONS peuvent etre selectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE).

Si une option n'est pas compatible avec le programme selectionnévoir TABLEAU DES PROGRAMMES, levoyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

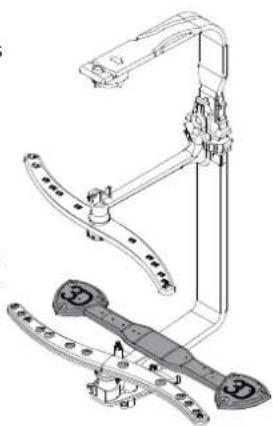

3D ZONE WASH 3D

Travaux en option avec un rack à la fois. En particulier, nous recommendons de l'utiliser avec en cycle Mixte et Intensif - grâce aux jets d'eau 3D supplémentaires placés sur le fond de la cavité, l'option ZONE WASH 3D permet d'économiser de l'énergie ou d'augmenter les performances de lavage du lave-vaisselle:

• ZONE WASH 3D + CYCLE MIXTE: permet de réduire la consommation d'énergie jusqu'à 40% .
• ZONE WASH 3D + CYCLE INTENSIF : augmente les performances de lavage jusqu'à 40% . Ideal pour les charges mélangées très sales, par exemple les casseroles et les poèles, la vaisselette avec des saletés incrustées ou difficilles à nettoyer (fromage ou légumes brûlés, coutellerie sale).

Comment activer l'option:

1. Sélectionner un cycle compatible
2. Par défaut, l'appareil lave la vaiselle sur tous les paniers. Pour seulement laver la vaiselle sur un panier particulier, appuyez plusieurs fois sur cette touche :

1 s'affiche a I'ecran (panier inférieur seulement)
1-1 s'affiche a l'écran (panier supérieur seulement)

s'affiche à l'écran (l'option est ÉTEINTE et l'appareil lave laVAisselle sur tous les paniers).

Chargez seulement le panier supérieur ou inférieur, et réduise la quantité de détergent en conséquence.

Si le panier supérieur est enlevé, appliquez le détergent directement dans la cuve au lieu du distributeur de détergent.

=O VERROU

En appuyant pendant au moins 3 secondes sur la touche ZONE WASH 3D la fonction VERROUILLAGE s'active. La fonction VERROUILLAGE désactive le panneau de commande à l'exception de la touche MARCHE/ARRET. Appuyez à nouveau sur la touche pour désactiver le VERROUILLAGE.

ROBINET D'EAU FERMÉ - Alarme

Clignote lorsqu'il n'y a pas d'arrivée d'eau ou que le robinet d'eau est fermé.

SHORT TIME

Cette option permet de réduire la durée des programmes principaux tout en conservant les niveaux de rendement du lavage et du séchage.

Après avoir sélectionné le programme, appuyez sur la touche SHORT TIME et levoyant s'illumine. Appuyez de nouveau sur la touche pour annuler l'options.

PASTILLE Ce réglage yo

PASTILLE

Ce réglage vous permet d'optimiser le rendement du programme selon le type de dédTangent utilisé.

Appuyez sur la touche SHORT TIME pendant 3 secondes (et le symbole correspondant s'illumine) si vous utilisez un détergent sous la forme d'une pastille (liquide de rinçage, sel, et détergent en une seule dose).

Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

DIFFÉRé Le début du

DIFFÉRÉ

Le début du programme peut être retardé pour une période entre 30 minutes et 24 heures.

1. Sélectionné le programme et les options souhaités. Appuyez sur la touche DIFFÉRÉ (plusieurs fois) pour retarder le début du programme. Régable de 0:30 à 24 heures. Chaque fois que vous appuyez sur la touche, le départ différé est retardé de : 0:30 si la sélection est inférieure à 4 heures, 1:00 si la sélection est inférieure à 12 heures, 4 heures si la sélection est supérieure à 12 heures. Si vous appuyez sur la touche après avoir atteint 24 heures, le départ différé est désactivé.
2. Appuyez sur la touche Demarrer/Pause: la minuterie commence le compte à rebours;
3. Une fois le temps écoulé, le voyant s'éteint et le programme démarre automatiquement.

Si, pendant le compte à rebours, vous appuyez sur la touche DEMARRER/PAUSE de nouveau, l'option DIFFÉRÉ est annulée et le programme sélectionné démarre automatiquement.

La fonction DIFFÉRÉ ne peut pas être modifiée lorsque le programme est en cours.

DRAINER Pour arreter d

Pour arreter ou annuler le cycle en cours, vous pouvez utiliser la fonction Drainer.

Si vous appuyez un long moment sur la touche DEMARRER/ PAUSE la fonction DRAINDER s'active. Le programme en cours s'arrête et l'eau dans le lave-vaisselle est vidangee.

ActiveDry

ActiveDry est un système de séchage à convection qui ouvre automatiquement la porte pendant/après la phase de séchage pour assurer une performance de séchage exceptionnelle chaque jour. La porte s'ouvre à la température qui est sure pour les meubles de votre cuisine, donc la porte ne sera pas ouverte quand l'option SHORT TIME sera activée.

La porte s'ouvre à la température qui est sure pour les meubles de votre cuisine. A titre de protection supplémentaire contre la vapeur, un adhésif anti-vapeur spécifique concu est livré avec le lave-vaisselle (en fonction du type de modele - il peut être nécessaire de l'acheter).

Pour voir comment posercetadhésif, consulterle (GUIDED'INSTALLATION). La fonctionnalité ActiveDry pourrait être désactivée par l'utilisateur comme suit:

• Pour DÉSACTIVER : allumer, puis éteindre la machine. Maintenir le bouton P enforcé pendant 5 s, au bout desquelles le lave-vaisselle émet un bip court. Allumer la machine, l'écran affiche „oOF".

• Pour ACTIVER: allumer, puis eteindre la machine. Maintenir le bouton P enfoncé pendant 5 s, au bout desquelles le lave-vaiselle émet un bip court. Allumer la machine, l'écran affiche „oOn".

CHARGEMENT DES PANIERS

PANIER SUPÉRIEUR

Chargez la vaisselle delicate et lagere: verres, tasses, soucoupes, saladiers bas.

(example de chargement du panier supérieur)

AJUSTER LA HAUTEUR DU PANIER SUPERIEUR

Vous pouvez ajuster la hauteur du panier supérieur : position élevée pour placer la vaisse enacombrante sur le panier inférieur et éviter les chocs avec le panier supérieur ; en créé plus d'espace en hauteur.

Le panier supérieur comprend un dispositif de réglage de la hauteur du panier supérieur (voir figure). Sans appuyer sur les leviers, soulevez simplement le panier supérieur en le tenant par les côtes jusqu'à ce qu'il soit stable en position élevée. Pour abaisser le panier, appuyez sur les leviers A sur les côtes du panier et déplacez-le vers le bas.

Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est charge.

Ne JAMAIS soulever ou abaiser un seul cote du panier.

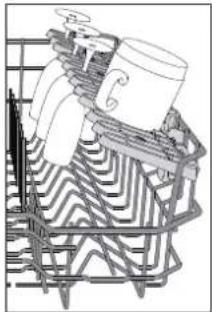

VOLETS PLIABLES AVEC POSITIONS AJJUSTABLES

Les volets pliables lateraux peuvent etre plies ou déplie s affin d'optimiser la disposition de la vaiselle a l'intérieur du panier. Les verres de vin peuvent etre places de façon sécuritaire dans les volets pliables en insérant le pied de chaque verre dans la fente correspondante.

Selon le modele:

• pour déplier les volets, il est nécessaire de les couilser vers le haut et de les tournier ou de les libérer des fixations et de les tirer vers le bas.

• pour replier les volets, il est nécessaire de les tourner et de les faire couilser vers le bas ou de les tirer vers le haut et de les accrocher aux fixations.

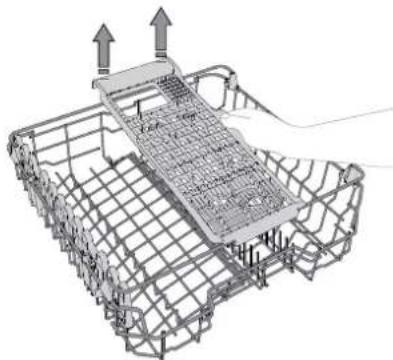

BAC COULISSANT

Le panier supérieur comprend un bac coulissant qui peut ettre utilise pour ranger la petite vaissele et les petits couverts. Pour les meilleurs résultats, evitez de placer la vaissele encombrante directement sous le bac. Le bac est amovible.

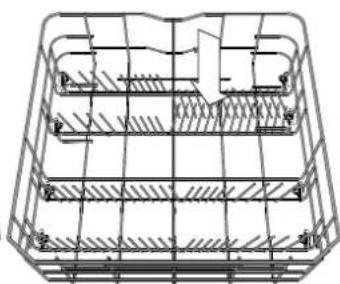

PANIER INFÉRIEUR

Pour les poées, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côte pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion. Le panier inférieur comprend des supports rabattables qui peuvent être places en position verticale pour charger des plaques, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des bols de salute.

(exemple de chargement du panier inférieur)

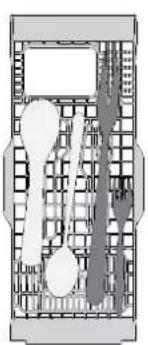

PANIER A COUVERT

Le panier comprend des grilles supérieures pour placer les couverts plus facilement. Le panier a couvert doit uniquement etre place aI'avant du panier inférieur.

Les couteaux et autres ustensiles avec des bords tranchants doivent etreplaces dans le panier a couvert avec la pointe vers le bas, ou places a l'horizontal dans le compartment rabatable sur le panier supérieur.

ZONE WASH 3D

L'option Zone Wash 3D permet d'activer des jets d'eau supplémentaires plus puissants situés à la fois : dans la partie supérieure et inférieure du lave-vaisselle pour laver plus intensivement des articles de vaisselle très sales.

Exemple: charger les plats, recipients et casseroles sales en les orientant vers la zone de jets spécifiques de l'option Zone Wash 3D et activer l'option Zone Wash 3D sur le bandeau de commandes.

UTILISATION QUOTIDIENNE

1. VERIFIER LE BRANCHEMENT DE L'EAU

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

2. ALLUMER LE LAVE-VAISSELLE

Appuyez sur la touche MARCHE/ARRET.

3. CHARGER LES PANIERS

(voir CHARGEMENT DES PANIERS).

4. REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

5. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE

Selectionnez le meilleur programme selon le type de vaisse et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P.

Selectionnez les options désirées (voir OPTIONS ET FONCTIONS).

6. DEMARRER

Démarrez le cycle de lavage en appuyant sur la touche DÉMARRER/PAUSE. Vous entendez un bip lorsque le programme démarre.

7. FIN DU CYCLE DE LAVAGE

La fin du cycle est indiquée par les bips et l'affichage indique END. Ouvrez la porte et eteignez I'appareil en appuyant sur la touche MARCHE/ARRET.

Pour éviter de vous brûler, attendez quelques minutes avant de restirer la vaisse. Déchargez les paniers en commencer par le premier inférieur.

L'appareil s'éteint automatiquement durant des périodes d'inactivité prolongées pour réduire la consommation d'énergie. Si la vaisselle est légèrement sale ou si elle a été rincée avec à l'eau avant d'être place dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.

MODIFIER UN PROGRAMME EN COURS

Si vous avez selectionné le mauvais programme, vous pouvez le changer si c'est fait au début du cycle: appuyez sur la touche MARCHE/ARRÉT pour êtreindre l'appareil.
Rallumez l'appareil en appuyant sur la touche MARCHE/ARRÉT et selectionné le nouveau cycle de lavage et les options désirées; démarrez le cycle en appuyez sur la touche DEMARRER/PAUSE.

AJOUTER DE LA VAISSELE

Sans eteindre l'appareil, ouvre la porte (attention a la vapeur CHAUBE!) et placez la vaiselle a l'intérieur du lave-vaiselle. Fermez la porte et appuyez sur la touche DEMARRER/PAUSE, le cycle demarre au point où il a ete interrompu.

Si la porte est ouverte durant le cycle de lavage, ou s'il y a une panne de courant, le cycle s'interrompt. Une fois la porte refermée ou le courant électrique restauré, pour redémarrer le cycle à partir du point où il a été interrompu, appuyez sur la touche DEMARRER/PAUSE.

Pour désactiver le MODE DEMO, les actions suivantes doivent être réalisées dans l'ordre, sans interruptions. Allumez la machine puis réteignez-la. Appuyez sur le bouton DIFFÉRÉ jusqu'à ce que le signal sonore retentisse. Rallumez la machine. Le témoin "dOF" clignote puis s'éteint.

AVIS ET CONSEILS

CONSEILS

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu'elle tienne bien en place et ne risque pas de tomber; et placez les recipients avec les ouvertures vers le bas et les parties concaves/convexes de cotoy pour permettre a I'eau d'atteindre toutes les surfaces et couler librement.

Avertissement: Verifiez que les couvercles, poignées et poèle à frire n'empechent pas les bras d'aspersion de tourner librement. Placez les petits articles dans le panier à couvert. La vaisse et les casseroles très sales devraient être placees sur le panier inférieur car les jets d'eau sont plus forts dans cette section et permet un meilleur rendement lors du lavage. Àpès avoir charge l'appareil, assurez-vous que les bras d'aspersion peuvent bouger librement.

VAISSELLE QUI NE CONVIENT PAS

Vaisseletouverts en bois.
- Verres décoratifs délicats, produits artisanaux, et vaisse l'antique. Les garnitures ne sont pas résistantes.
- Les pieces en matériel synthétique qui ne supportent pas les haute températures.
La vaissele en cuivre ou en etain.
- La vaisse tachée de centre, de cire, de graisse lubrifiante, ou d'encre.

Les couleurs des garnitures de verre et des pieces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi doivent être plusieurs cycles de lavage.

VERRES ET VAISSELLE ENDOMMAGÉS

• Seulement utiliser des verres ou de la porcelainine qui sont lavables au lave-vaisse conformément aux recommandations du fabricant.
  Utilisez un détergent doux, ajustat pour la vaisse.
• Retirez les verres et les couverts du lave-vaiselle aussitot que le cycle de lavage est terminé

ASTUCES SUR L'ÉCONOMIE D'ENERGIE

• Lorsque le lava-vaiselle domestique est utilisé conformément aux instructions du fabricant, le lavage de la vaiselle dans un lava-vaiselle consomme habituèlement MOINS D'ENERGIE et d'eau que le lavage à la main.
• Afin d'optimiser l'efficacité du lave-vaiselle, il est recommendé de débuter le cycle de lavage une fois que le lave-vaiselle est totalement chargé. Le chargement du lave-vaisse domestique jusqu'à la capacité indiquée par le fabricant contribuera à economier de l'énergie et de l'eau. Vous trouvrez des informations sur le chargement correct de la vaisse dans le chapitre CHARGEMENT DES PANIERS.

En cas de chargement partiel, il est recommendé d'utiliser des options de lavage spécifiques si elles sont disponibles (Demicharge / Zone Wash/ Multi Zone), en replissant uniquement les paniers selectionnés. Un chargement incorrect ou une surcharge du lave-vaisselle peut augmenter l'utilisation des ressources (telles que l'eau, l'énergie et le temps, et augmenter le niveau de bruit), en réduisant les performances de nettoyage et de séchage.

• Un préinçage manuel des éléments de vaiselle provoque une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

HYGIENE

Pour éviter les odeurs et les dépôts qui pourrait s'accumuler dans le lave-vaisse, lancer un programme à haute température au moins une fois par mois. Utilisez une cuillère à café de détermagent et lancer le programme sans vaisse pour nettoyer l'appareil.

NETTOYAGE ET ENTRETIEN

NETTOYER L'ENSEMBLE FILTRE

Nettoyez régulierement l'ensemble filtré pour éviter qu'il ne se bouche et pour permettre aux eaux usées de bien s'éliminer.

L'utilisation du lave-vaisselle avec des filtres obtrués ou des corps étrangers à l'intérieur du système de filtration ou des bras de lavage peut provoquer un dysfonctionnement du lave-vaisselle en réduisant l'efficacité de lavage, en augmentant le bruit de fonctionnement et la consommation d'électricité.

L'ensemble filtré comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau.

N'utilise pas le lave-vaiselle sans les filtres ou si un filtré est mal ajusté.

Au moins une fois par mois ou tous les 30 cycles, vérifie l'assemblage du filtré et si nécessaire, nettoyez-le minutieusement sous l'eau courante, en utilisant une Brosse non-métallique et en suivant les instructions ci-dessous:

1. Tournez le filtré cylindrique A dans le sens antihoraire et retirez-le (Fig. 1).
2. Enlevez le panier du filtré B en appliquant une légère pression sur les volets lateraux (Fig. 2).
3. Retirez la plaque du filtré en acier inoxydable C (Fig. 3).
4. Si vous trouvez des objets étrangers ( comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc), enlevez-les minutieusement.
5. Inspector la cavité et enlever les résidus de nourriture. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noir) (Fig 4).

Après avoir nettoyé les filtres, assemblez de nouveau l'ensemble filtrer et remettez-le en place correctement; c'est très important pour que le lave-vaisselle garde son efficacité.

NETTOYER LE TUYAU D'ARRIVÉE D'EAU

Si les tuyaux d'eau sont neufs ou s'ils n'ont pas eté utilisés depuis longtemps, laissez l'eau couler pour vous assurer qu'il n'y a pas d'impureté ou de saleté avant de les brancher. Si vous n'effectuez pas cette opération, I'arrivee d'eau pourrait se boucher et endommager le lave-vaisselle.

NETTOYER LES BRAS D'ASPERSION

À l'occasion, des résidus de nourriture s'incrustent dans les bras d'aspersion et bloquent les trouss utilisés pour asperger de l'eau. Il est donc conseilé de vérifier les bras de temps en temps et de les nettoyer avec une petite Brosse non métallique.

Pour enlever le giclaur supérieur, tournez l'anneau de verrouillage en plastique dans le sens horaire.. Le bras d'aspersion supérieur doit etre replaced de façon que le cote avec le plus grand nombre de trous est place vers le haut.

Le bras d'aspersion inférieur peut etre enleve en le tirant vers le haut.

SYSTÉME ADOUCISSEUR D'EAU

L'adoucisseur d'eau réduit automatiquement la durée de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contributorant également à une meilleure performance de nettoyage.

Ce système se regénère avec du sel, il est donc nécessaire de remplir le bac de sel lorsqu'il est vide.

La fréquence de régénération dépend du réglage du niveau de durée de l'eau - la régénération a lieu une fois tous les 6 cycles Eco avec un niveau de durée de l'eau régled à 3.

Le processus de régénération débute lors du rincege final et se termine en phase de séchage avant la fin du cycle.

• Une régénération simple consomme: 3,5L d'eau;
• Prend jusqu'à 5 minutes supplémentaires pour le cycle;
• Consomme moins de 0,005 kWh d'énergie.

DéPANNAGE

Si voit lave-vaiselle ne fonctionne pas correctement, verifie zile probleme peut etre resolu en suivant la liste ci-apres. Pour d'autres erreurs ou problemes, contactez le Service apres-vente agree dont les coordonnées peuvent etre trouvées dans le livre de garantie. Les pioces de rechange seront disponibles pour une pereide allant jusqu'a 7 ou jusqu'a 10 ans, selon les exigences specifiques du reglement.

PROBLÉMES	CAUSES POSSIBLES SOLUTIONS
S L'indicateur del est allumé	Le réserve del sel est vide. (Après le replissage, il est possible que levoyant du niveau de sel régérangerant ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le réserve del sel régérangerant (pour plus d'informations, reportez-vous à la page 2).Réglez la durée de l'eau - reportez-vous au tableau de la page 2.
Le voyage de liquide de rincege est allumé	Le distributeur deliquidide de rincege est vide.(Après le replissage, il est possible que levoyant du niveau deliquidide de rincege ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le distributeur deliquidide de rincege (pour plus d'informations, reportez-vous à la page 2).
Le lave-vaiselle ou les commandes ne fonctionnent pas.	L'appareil n'est pas bien branché. Insérez la fiche dans la prise de courant.Panne de courant.La portedu lave-vaiselle n'est pas fermée.La tige du système ActiveDry n'est pas rentrée.Le cycle est interrompu par une ouverture de la portesupérieure à 4 secondes.Le commandes ne fonctionnent pas. L'afficheur indique : F9 ou F12 et les voyants Marche/Arrêtet Démarrer/Pause clignotent rapidement.	Pour des raisons de sécurité, le lave-vaiselle ne redémarrera pas automatiquement lors du retour de l'alimentation électrique. Appuyez sur le bouton DEMARRER/Pause pour reprendre le cycle.Poussez vigoureusement la porte pour entendre le « click ».Fermez la porte et appuyez sur la touche Demarrer/Pause.Eteindre l'apparéil en appuyant sur la touche MARCHE/ARRÊT, rallumeze-le environ une minute après, et relancez le programme. Si le problème persististe, débranchez l'apparéil pendant 1 minute, puis rebranchez-le
Le lave-vaiselle ne se vidange pas.	Le cycle delavage n'est pas encore terminé. Attende que le cycle se termine.Luyau de vidange est plié.Lyduit de vidange de l'évier est bouché.Le filtre est bouché par des résidues de nourriture.	Assurez-vous que le tuyau de vidange n'est pas plié (voir CONSIGNES D'INSTALLATION).Nettoyez le conduit de vidange de l'évier.Nettoyez le filtre (voir NETTOYAGE DE L'ENSEMBLE FILTR).
Le lave-vaiselle fait beaucoup de bruit.L'afficheur indique: F3 et les voyageurs Marche/Arrêtet Démarrer/Pause cli-gnotent rapidement.	La vaiselle s'entrechoque. Replacez la vaiselle (voir CHARGEMENT DES PANIERS).Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaiselles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT). Reliancez le lave-vaiselle en appuyant sur la touche DRAINDER (voir OPTIONS ET FONCTIONS) et lancez un nouveau programme sans détergent.
La vaiselle n'est pas propre.	La vaiselle n'est pas bien place. Replacez la vaiselle (voir CHARGEMENT DES PANIERS).Les bras d'aspersion ne bougent pas librement,ils sont générés par la vaiselle.Le cycle delavage est trop délicat.Iy a une trop grande quantité de mousse.Le bouchon du compartment de liquide de rincege n'est pas bien fermé.Le filtre est sale ou bouché. Nettoyez l'ensemble deIl n'y a pas de sel. Remplir le réservoir de sel (voir REMPLIR LE RÉSERVOIR DE SEL).	Replacez la vaiselle (voir CHARGEMENT DES PANIERS).Sélectionnez le cycle delavage approprié (voir TABLEAU DES PROGRAMMES).Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaiselles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).Assurez-vous que le bouchon du distributeur deliquidne de rincege est fermé.
L'eau n'arrive pas au lave-vaiselle.L'affaleur indique :et F6 et les voyageurs Marche/arrêtet Démarrer/Pause cli-gnotent rapidement.	L'alimentation d'eau est vide ou le robinet est fermé.Luyau d'arrivée est plié.Let tamis dans le tuyau d'arrivée d'eau est obs-true; il est nécessaire de le nettoyer.	Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert. Assurez-vous que le tuyau d'entrée n'est pas plié (voir INSTALLATION) reprogrammez le lave-vaiselle et relancez-le.Apres avoir complété la vérification et le nettoyage, éteignez et rallumez le lave-vaisel-le et redémarrer le programme.
Le lave-vaiselle terminé le cycle prématurément L'affaleur indique :F15 et les voyageurs Marche/arrêtet Démarrer/Pause cli-gnotent rapidement.	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domestique.De l'air est présente dans l'alimentation en eau.	Vérifiez si l'extrémité du tuyau de vidange est placée à la hauteur correcte (voir INSTAL-LATION). Vérifiez la vidange dans le système d'évacuation domestique, installez une vanne d'admission d'air si nécessaire.Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes laissant entrer de l'air.

Voutrouvez les documents normatifs, la documentation standard, le classement des pieces de rechange et des informations supplémentaires sur les produits :

• En visitant notre site web docs.hotpoint.eu et parts-selfservice.whirlpool.com
  Utilisant un QR Code
• Vous pouvez également contacter notre Service après-vente (voir numero de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.

Les informations relatives au modele peuvent etre trouvées en utilisant le QR-Code figurant sur l'etiquette energetique. L'etiquette comprend egressement l'identifiant du modele qui peut etre utilise pour consulter le portail du registre sur le site https://eprel.ec.europa.eu.

GUIDA RAPIDA

ISTRUZIONI D'USO
