HFC 3C26 CW X - Lavastoviglie HOTPOINT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie
Marca	Hotpoint
Modello	HFC 3C26 CW X
Programmi di lavaggio	Eco, Auto Intensivo, Auto Misto, Auto Lavaggio Rapido, Rapido 30', Buona notte, Antibatterico, Ammollo, Auto-Pulente
Opzioni disponibili	Zone Wash 3D, Short Time, Pastiglia, Differito, Scarico
Sistema di asciugatura	ActiveDry (convezione con apertura automatica della porta)
Consumo d'acqua (programma Eco)	9,5 l/ciclo
Consumo energetico (programma Eco)	0,95 kWh/ciclo
Durata del programma Eco	3 h 10 min
Regolazione della durezza dell'acqua	5 livelli (da molto dolce a molto dura)
Serbatoio del sale rigenerante	Capacità circa 1 kg
Distributore di brillantante	Capacità 110 ml, regolabile da 1 a 5
Distributore di detersivo	Con tasto Pastiglia per detersivi tutto-in-uno
Cestello superiore regolabile in altezza	Sì, due posizioni senza leva
Sportelli pieghevoli	Sì, posizioni regolabili
Zone Wash 3D	Getto aggiuntivi per lavaggio intensivo (cestello inferiore o superiore)
Blocco tasti	Sì, tramite tasto Zone Wash 3D (3 secondi)
Pulizia dei filtri	Gruppo filtro 3 pezzi, pulizia mensile consigliata

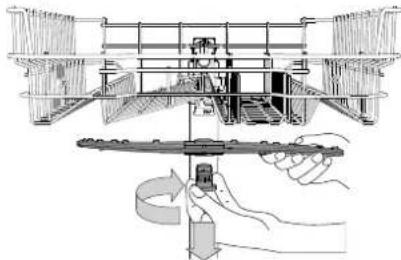

Pulizia dei bracci di lavaggio	Smontabili, pulire con spazzola non metallica
Addolcitore d'acqua	Rigenerazione automatica con sale
Assistenza e ricambi	Disponibili fino a 7-10 anni, contatti nel libretto di garanzia

Domande frequenti - HFC 3C26 CW X HOTPOINT

Come regolare la durezza dell'acqua sulla lavastoviglie Hotpoint HFC 3C26 CW X?

Per regolare la durezza dell'acqua, accendere e poi spegnere l'apparecchio. Premere il tasto AVVIO/PAUSA per 5 secondi finché non si sente un bip. Accendere l'apparecchio, il livello attuale lampeggia. Usare il tasto P per selezionare il livello desiderato (vedere tabella della durezza). Spegnere l'apparecchio per confermare.

Quando devo riempire il serbatoio del sale rigenerante?

Il serbatoio del sale deve essere riempito quando la spia del sale è accesa sul pannello di controllo. È importante non lasciarlo mai vuoto. Per riempire, rimuovere il cestello inferiore, svitare il tappo e versare circa 1 kg di sale speciale per lavastoviglie. Avviare immediatamente un ciclo di lavaggio.

Cosa fare se la spia del sale rimane accesa dopo aver riempito il serbatoio?

È normale che la spia del sale non si spenga immediatamente dopo il riempimento. Può spegnersi dopo diversi cicli di lavaggio. Se la spia persiste, verificare che il tappo sia ben serrato e che la regolazione della durezza dell'acqua sia corretta.

Come attivare o disattivare il sistema ActiveDry?

Per attivare ActiveDry: accendere e poi spegnere l'apparecchio. Tenere premuto il tasto P per 5 secondi finché non si sente un bip. Accendere l'apparecchio, il display mostra 'oOn'. Per disattivare, ripetere l'operazione fino a visualizzare 'oOF'.

Perché le stoviglie non sono asciutte dopo un ciclo?

Possibili cause: il distributore di brillantante è vuoto, la regolazione del brillantante è troppo bassa (aumentarla), oppure il programma scelto non include l'asciugatura (es. Rapido 30'). Verificare anche che l'opzione ActiveDry sia attivata.

Come usare l'opzione Zone Wash 3D?

Selezionare un ciclo compatibile (Auto Intensivo o Auto Misto). Premere più volte il tasto Zone Wash 3D per scegliere il cestello: '1' per inferiore, '1-1' per superiore, o spento per entrambi. Caricare solo il cestello selezionato e ridurre la quantità di detersivo.

Cosa fare se la lavastoviglie non si avvia e le spie lampeggiano?

Verificare innanzitutto che la porta sia ben chiusa e che il rubinetto dell'acqua sia aperto. Se il display mostra F9 o F12, spegnere l'apparecchio, attendere un minuto, poi riaccendere e riavviare il programma. Se il problema persiste, scollegare per 1 minuto.

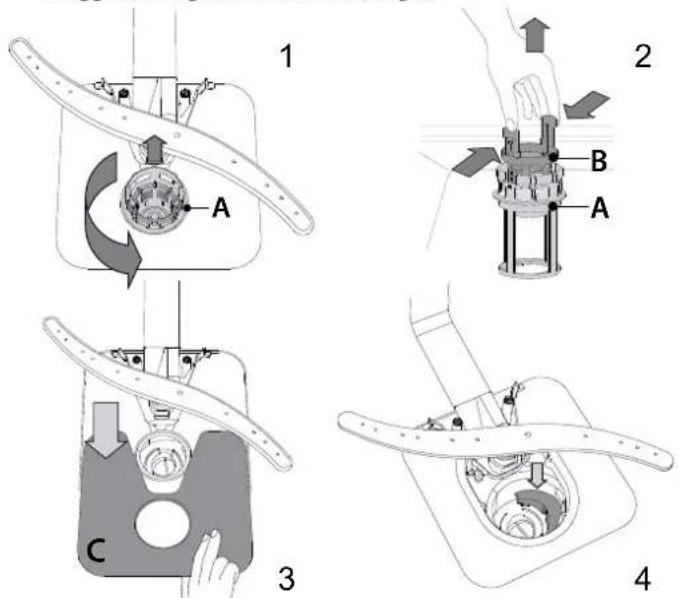

Come pulire i filtri della lavastoviglie?

Almeno una volta al mese, ruotare il filtro cilindrico (A) in senso antiorario e rimuoverlo. Rimuovere il cestello del filtro (B) e la piastra in acciaio inox (C). Pulirli sotto acqua corrente con una spazzola non metallica. Rimontare in ordine inverso.

Che tipo di detersivo devo usare?

Utilizzare un detersivo specifico per lavastoviglie (polvere, liquido o pastiglie). Se si usano pastiglie tutto-in-uno, attivare l'opzione Pastiglia (premere 3 secondi su Short Time). Non usare mai detersivo per lavaggio a mano.

Come programmare una partenza differita?

Selezionare prima il programma e le opzioni desiderate. Premere il tasto DIFFERITO per impostare il ritardo (da 30 min a 24 h). Premere AVVIO/PAUSA per avviare il conto alla rovescia. Il programma si avvia automaticamente alla fine del ritardo.

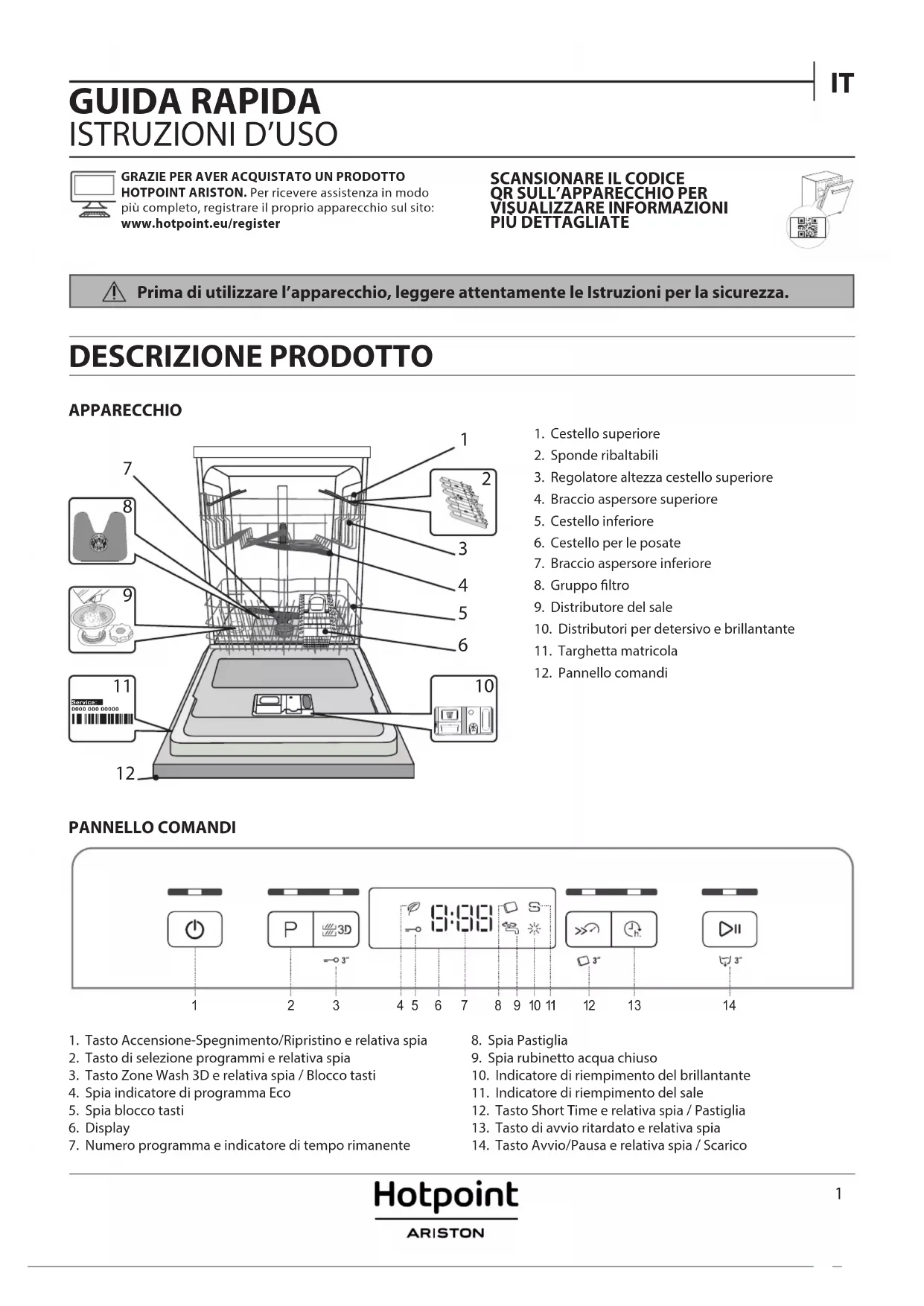

MANUALE UTENTE HFC 3C26 CW X HOTPOINT

GRAZIE PER AVER ACQUISTATO UN PRODOTTO HOTPOINT ARISTON. Per ricevere assistenza in modo più complete, registrar il proprio apparecchio sul sito: www.hotpoint.eu/register

SCANSIONARE IL CODICE QR SULL'APPARECCHIO PER VISUALIZZARE INFORMAZIONI PIU DETTAGLIATE

Prima di utilizzare l'apparecchio, leggere attendamente le Istruzioni per la sicurezza.

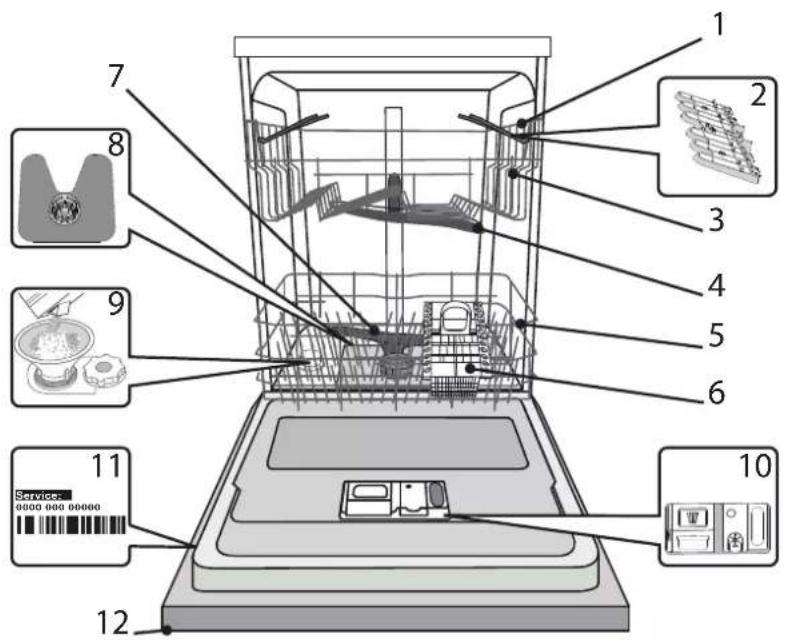

DESCRIZIONE PRODOTTO

APPARECCHIO

1. Cestello superiore
2. Sponde ribaltabili
3. Regolatore altezza cestello superiore
4. Braccio aspersore superiore
5. Cestello inferiore
6. Cestello per le posate
7. Braccio aspersore inferiore
8. Gruppo filtro
9. Distributore del sale
10. Distributori per detersivo e brillantante
11. Targhetto matricola
12. Pannello comandi

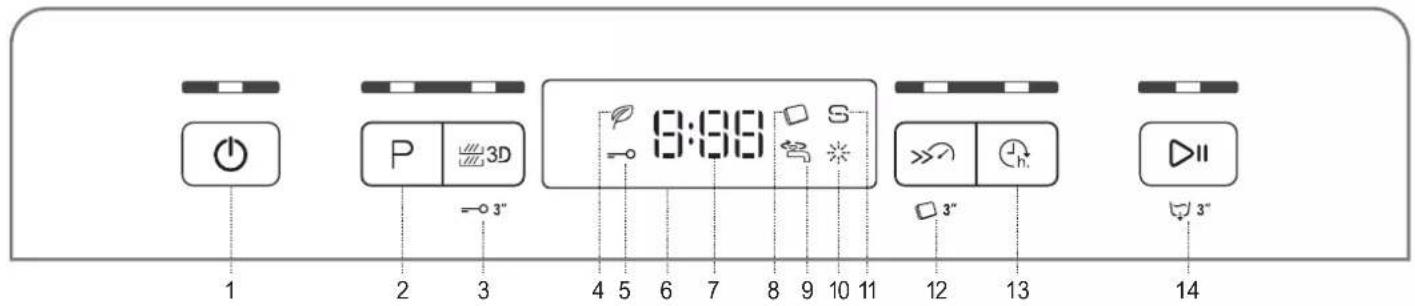

PANNELLO COMANDI

1. Tasto Accensione-Spegnimento/Ripristino e relativa spia
2. Tasto di selezione programmi e relativa spia
3. Tasto Zone Wash 3D e relativa spia / Blocco tasti
4. Spia indicatori di programma Eco
5. Spia blocco tasti

6. Display
   7.Numero programma e indicatore di tempo rimanente

7. Spia Pastiglia

8. Spia rubinetto acqua chiuso
9. Indicatore di riempimento del brillantante
10. Indicatore di riempimento del sale
11. Tasto Short Time e relativa spia / Pastiglia
12. Tasto di avvio ridardato e relativa spia
13. Tasto Avvio/Pausa e relativa spia / Scarico

PRIMO UTILIZZO

Dopo aver completeness l'installazione, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui componenti della macchina.

• É indispensable che IL SERBATOIO DEL SALE SIA SEMPRE RIFORMITO.

• É essenziale quindi che il livello di durezza dell'acqua sia stato impostato.

Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE PRODOTTO) e delve obbligatoriamente essere riformito agli volta che la spia dell'indicatore di RIEMPIMENTO SALE S posta sul pannello comandi è illuminata.

1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).
2. Solo la prima volta: riempire d'acqua il serbatoio del sale.
3. Sistemare opportunamente l'imbuto (vedere figura) e rifornire il serbatoio del sale fino all'orlo (circa 1 kg); Non è inconsueto che l'acqua trabocchi leggermente.
4. Togliere I'imbuto ed eliminare qualsiasi residuo di sale dall'areacircostante l'apertura.

Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcenteenza possibilità di riparazione).

Ogni volta che è necessario aggiungere sale, è obbligatorio eseguire la procedura prima dell'inizio del ciclo di lavaggio per evitare rischi di corrosione.

IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA

Per consentire che il dispositivo addolcnte dell'acqua agisca al meglio, è esseniziale che l'impostazione del livello di durezza dell'acqua tengato conto alla sua durezza effettiva nell'tutenza domestica. É possibile ottenerile valore di durezza dell'acqua nell'tutenza domestica rivolgendosi al proprio fornitore.
Il valore predefinito per la durezza dell'acqua viene impostato in fabbrica.
- Azionare l'apparecchio agenda sul tasto ACCENSIONE/SPEGNI-MENTO.
- Disattivare l'apparecchio agenda sullo stesso tasto ACCENSIONE/SPEGNIMENTO.
- Tenere premuto il tasting AVVIO/Pausa per 5 secondi, forn o udire il segnale corrispondente.
- Azionare l'apparecchio agenda sul tasto ACCENSIONE/SPEGNI-MENTO.
- La spia che indica il programma correntemente impostato lampeggia.
- Premere il tasto P per selezionare il livello di durezza dell'accua richiesto (vedere TABELLA DEI LIVELLI DI DUREZZA DELL'ACQUA).

Tabella di durezza dell'accua
Livello		°dH Gradi tedeschi	°fH Gradi francesi	°Clark Gradi inglesi
1	Dolce 0 - 6 0 - 10 0 - 7
2	Moderamente dolce	7 - 11	11 - 20	8 - 14
3	Medio	12 - 16	21 - 29	15 - 20
4	Dura	17 - 34	30 - 60	21 - 42
5	Molto dura	35 - 50	61 - 90	43 - 62

• Disattivare l'apparecchio agenda sullo stesso tasto ACCENSIONE/SPEGNIMENTO.

La procedura di impostazione è stata completata!

Non appena completeness, avviare uno dei programmi,.
senza carico.

Utilizzare sostanto sale di tipo specifico per lavastoviglie.

Dopo aver versato il sale all'interno della macchina, la spia riempimento SALE si spegne.

La mancanza di sale nel serbatoio potrebbe danneggiare l'addol-citore d'acqua e la resistenza per effetto dell'accumulo di calcare.

L'uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L'utilizzo di brillantante facilitita il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito agli volta che a spia dell'indicatore di RIEMPIMENTO BRILLANTANTE sul pannello comandi è illuminata.

1. Apire il distributore B esercitando opportuna pressione e quando sollevando la linguetta posta sul coperchio.
2. Versare delicatamente il brillante sono al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ci si verificchi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.
3. Abbassare il coperchio fino ad avvertire lo scatto che ne segnala la chiusura. Non versare MAI il brillantante direttamente all'interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completeness sddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzato.

• Azionare la lavastoviglie agenda sul tasto ACCENSIONE/SPEGNIMENTO.
• Disattivare la lavastoviglie utilizzato lo stesso tasto ACCENSIONE/ SPEGNIMENTO.
• Premere tre volte il tasto AVVIO/Pausa: si avverte il segnale corrispondente.
• Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
• La spia che indica il programma currentemente impostato lampeggia.
• Premere sul tasting P per impostare il livello di brillantante corrispondente alla quantità richiesta.
• Disattivareutilizzando itastoACCENSIONE/SPEGNIMENTO

La procedura di impostazione è stata completata!

Nel caso in cui il livello di brillante via impostato su 1 (ECO), il brillante non viene erogato. In caso di esaurimento del brillante la spia BRILLANTANTE INSUFFICIENTE non è illuminata.
A seconda del modello di lavastoviglie è possible impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le struczioni precedenti in base alle caratteristiche del proprio apparechio.
- In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (2-3).
- In presenza di gocce d'acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alto (4-5).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzato il dispositivo di aperture C. Versare il detersivo esclusivamente nel distributore D asciutta. Mettere la dose di detersivo per il prelimavaggio direttamente all'interno del distributore.

1. Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detersivo.
2. Eliminare eventuali residui di detesivo dai bordi del distributore e chiudere il coperchio fino ad avertire lo scatto caratteristico.
3. Chiudere il coperchio del distributore sollevandolo fino a portare il disposativo di chiusura in sede.

Il distributore del detersivo si après automaticamente quando previsto dal programma in uso. Se si utilizzato detersivi del tipo „All in one“, si consiglia di serviri del tasto PASTIGLIA per impostare il programma in modo da ottener sempre i migliori risultati nel lavaggio e nelle'asciugatura.

L'uso di un detersivo non specifico per lavastoviglie potrebbe causare malfunzionamenti o danni all'apparecchio.

TABELLA DEI PROGRAMMI

Programma	Asciugatura Fase	ActiveDry	Opzioni disponibili*)	Durata programma di lavaggio (h:min)**	Consumo di acqua (litri/ciclo)	Consumo energetico (kWh/ciclo)
1. Eco 50° ECO	✓	✓	ch.	3:10 9,5 0,95
2. Auto Intensivo A 65°	✓	✓	3D >> ch.	2:00 - 3:10 14,0 - 17,0 1,50 - 1,85
3. Auto Misti 55° A	✓	✓	3D >> ch.	1:30 - 2:30 14,5 - 16,0 1,15 - 1,30
4. Auto Lavaggio Rapido A 50°	-	-	ch.	0:55 - 1:20 13,0 - 14,5 1,15 - 1,25
5. Rapido 30' A 50°	-	-	3D ch.	0:30 9,0 0,50
6. Buona notte 50°	✓	✓	ch.	3:30 15,0 1,15
7. Disinfezione 65°	✓	-	ch.	1:40 10,0 1,30
8. Ammollo	-	-	3D ch.	0:12 4,5 0,01
9. Autopulente 65°	-	-	ch.	0:50 8,0 0,85

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorioo secondo quanto prescritto delle norme europee EN 60436:2020.
Note per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN. farne richiesta all'indirizzo: [e-mail]
Questi programmi non richiedono un pre-trattamento delle stoviglia.
) Non è possible selezionare tutte le opzioni contemporaneamente.
*)Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi.
La durata effettiva può dipendere da molti fattori, quali la temperatura e la pressione dell'acqua di alimentazione. la temperatura ambiente, la dose di detersivo utilizzata, la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolongare la durata dei programmianche di 20 minuti.

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio.

1 ECO

Il programma Eco è individato per le stoviglie mediamente sporche; è il programma più efficente in termini di consumo combinato di acqua ed energia per quello tipo di stoviglie e viene usato per valutare la conformità dell'apparecchio alla legislazione UE in materia di progettazione ecocompatibile.

2 AUTO INTENSIVO

Programma automatico per piatti e pentole molto sporchi (da non utilizzare con stoviglia delicate).

3 AUTO MISTI

Programma automatico per pentole e piatti dallo sporco normale.

4 AUTO LAVAGGIO RAPIDO

Programma automatico per un carico ridotto di stoviglia normalmente sporche. Permette di ottener e um Risultato di lavaggio ottimale in un tempo più breve.

5 RAPIDO 30'

Programma indicate per un mezzo carico di stoviglie molto sporche e prive di residui secchi. Non è prevista una fase di asciugatura.

6 BUONA NOTTE

Adatto al funzionamento nelle ore notturne. Permette di ottenere risultati di lavaggio e asciugatura ottimali con una minima emissione sonora.

7 DISINFEZIONE

Sporco normale e molto sporco, con azione antibatterica supplementare. Ciclo utilizzabile per la manutenzione della lavastoviglie.

8 AMMOLLO

Dautilizzare per sciacquare le stoviglie da lavare successivamente.
Questoprogramma non richiededetersivo.

9 AUTOPULENTE

Programma da utilizzare per la manutenzione della lavastoviglie; delve essere eseguito solo con l'apparecchio VUOTO e usingo un detersivo specifico per la manutenzione della lavastoviglie.

Note:

Sll ciclo Rapido 30^ e individato per stoviglie poco sporche.

E possible selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedere la TABELLA DEI PROGRAMMI).

In caso di opzione non compatibile con il programma selezionato videere la TABELLA DEI PROGRAMMI, il LED corpondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L'opzione non è in tal caso abilitata.

ZONE WASH 3D (LAVAGGIO A ZONE 3D)

Opzione per l'uso di un solo cestello alla volta. Si raccomanda di usarla con i ciclo Misti e Intensivo; grazie ai getti d'acqua 3D supplementari posti sul fondo della cavità, l'opzione ZONE WASH 3D permette di risparmiare energia o di augmentare le prestazioni di lavaggio della lavastoviglie:

3D ZONEWASH + CICLO MISTI: permette di ridurre il consumo di energia fino al 40%.
3D ZONE WASH + CICLO INTENSIVO: augmenta le prestazioni di lavaggio fino al 40% . Ideale per i carichi misti molto sporchi, ad esempio quando occorre lavare pentole, tegami, piatti incrostati o stoviglia dificili da pulire (grattugia, passaverdure, posate).

Per attivare I'opzione:

1. Selezionare un programma compatibile.
2. Come sua impostazione predefinita, l'apparecchio esegue il lavaggio in tutti i cestelli. Per il lavaggio escludvamente di un cestello in particolare, premere ripetutamente il tasto in questione:

indicato nel display (cestello inferiore sostanto)
indicato nel display (cestello superiore soltanto)
OFF indicato nel display (I'opzione è impostata su Spegnimento e l'apparecchio esgue il lavaggio per tutti i cestelli).

Ricordarsi di riempire soltanto i cestelli superiore e inferiore e di ridurre conseguentemente la dose di detersivo.

Se il cestello superiore viene rimioso, introdurre il detersivo direttamente nell'apparecchio anziché nell'apposita vaschetta.

BLOCCOTASTI

La pressione prolungata (3 secondi) del tasto ZONE WASH 3D disattiva la funzione BLOCCO TASTO. La funzione BLOCCO TASTI consente di bloccare l'intero pannello comandi con eccezione del tasto ACCENSIONE/SPEGNIMENTO. Per disattivare la funzione BLOCCO TASTI esercitare nuovamente pressione prolungata.

RUBINETTO ACQUA CHIUSO - Allarme

Lampeggia quando non avviene il carico dell'acqua o il rubinetto dell'acqua è chiuso.

PASTIGLIA

Questa impostazione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo usato.

Se si utilizzato più detersivi in forma di unica pastiglia (brillantante, sale e detersivo in 1 dose) premere per 3 secondi il tasto SHORT TIME (la spia si illumina insieme al significolo corrispondente).

Quando si utilizeszza un detergente in polvere o liquido esta opzione deve rimanere disattivata.

SHORT TIME

L'opzione consente di ridurre la durata dei principali programmi ma di mantenere la stessa qualità nelle prestazioni di lavaggio eosciugatura.

Dopo aver selezionato il programma richiesto, premere il tasto SHORT TIME: la corrispondente spia si illumina. Per de selezionare I'opzione in questione premere nuovamente lo stesso tasto.

AVVIO RITARDATO

É possible ridardare l'avvio del programma per un temp. compreso tra 0:30 e 24 ore.

1. Selezionare il programma richiesto e qualsiasi opzione necessaria. Per ritardare l'avvio del programma premere (ripetutamente) il tasto AVVIO RITARDATO. Regolabile da 30 minuti a 24 ore. A agli pressione del tasto, il ritardo di avvio aumenta di: 30 minuti se la selezione è inferiore alle 4 ore, 1 ora se la selezione è inferiore alle 12 ore, 4 ore se la selezione è superiore alle 12 ore. Sela pressione prolungata sul tasto eccede il valor di 24 ore, l'opzione di avvio ritardato si disattiva.
2. Premere il tasting AVVIO/PAUSA: Il timer inizia ilconto alla rovescia
3. Una volta trascorso questo periodo di tempo, la corrispondente spia si spegne e il programma si avvia automaticamente. Se al momento del conto alla rovescia si preme nuovamente il tasto AVVIO/PAUSA, l'opzione AVVIO RITARDATO si disattiva e i programma selezionato si avvia automaticamente.

Una volta avviato il programma, non è più possibile impostare la funzione AVVIO RITARDATO.

SCARICO

Per interrompere e annullare il ciclo in funzione è possibile serviri della funzione di SCARICO. La pressione prolongata sul tasto AVVIO/PAUSA causa l'attivazione della funzione di SCARICO. Il programma in funzione si interrompe e viene scaricata l'acqua presente nella lavastoviglie.

ActiveDry

ActiveDry è una funzione di asciugatura a convenzione che après automaticamente la porta durante/dopo la fase di asciugatura per garantire stoviglia perfettamente asciutte dopo agli lavaggio. La porta può essere aperta quando la temperature è tale da non poter danneggiare i mobili della cucina; ciò significica che non siCTL se è attiva l'opzione SHORT TIME.

Come ulteriore protezione dal vapore, la lavastoviglie viene fornita con una speciale lamina di protezione aggiantiva (in base al modello - cui è necessario l'acquisto). Per istruzioni sul montaggio della lamina protettiva, vedere le (ISTRUZIONI PER L'INSTALLAZIONE).

La funzionalità ActiveDry può essere disabilitata come segue:

• Per DISABILITARE l'opzione: Accendere e spegnere l'apparecchio. Tenere premuto il tasto «P» per 5 secondi; trascorso quello tempo, la lavastoviglie emette un breve segnale acustico. Accendere l'apparecchio; sul display comparirà «oOF».
• Per ABILITARE la funzione: Accendere e spegnere l'apparecchio. Tenere premuto il tasto «P» per 5 secondi; trascorso quello tempo, la lavastoviglie emette un breve segnale acustico. Accendere l'apparecchio; sul display comparirà «OOn».

Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.

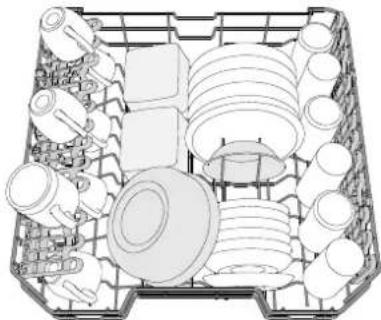

(esempio di carico del cestllo superiore)

REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERiore
É possibile regolare del cestello superiore nel senso dell'altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, nella posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio che

esse richiedono e di evitare urti con gli oggettici caricati nel cestello inferiore.

Il cestello superiore è munito di regolatore in altezza (vedere vvfigura) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.

Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli giacarici.

Non rialzare o ribassare MAI il cestello agenda su un lato soltanto.

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE

Le sponde ribaltabili laterali posso-no essere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello.

Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicuro, inserendone lo stelo negli appositi spazi.

In base al modello:

-per estendere le sponde occorre farle scorrrere versus l'alto e ruotarle oppu-re sganciarle dai fermi e abbassarle.

-per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.

ZONE WASH 3D (LAVAGGIO A ZONE 3D)

L'opzione Zone Wash 3D utilizza getti d'accua supplementari posti sa nella parte inferiore che in quella superiore della lavastoviglie (identificati dal colore arancione) per intensificare l'azione di lavaggio sulle stoviglie molto sporche aumento l'apporto d'accua.

Esempio: caricare pentole etegami rivolti verso i componenti dell'opzione Zone Wash 3D posti nella parte inferiore e attivare l'opzione Zone Wash 3D sul pannello comandi.

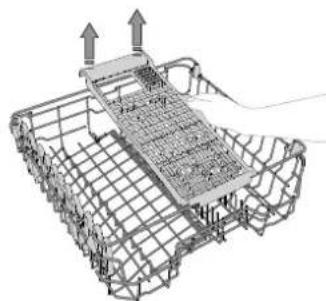

PIANO SCORREVOLE

Il cestello superiore è munito di piano scorrevole adatto ad alloggiare stoviglie di piccole dimensioni e posate. Per ottimizzare le prestazioni di lavaggio, evitare di sistemare posate di dimensioni ingombranti diretamente in corrispondenza del punto sottostante al piano scorrevole. Il piano scorrevole è rimovibile.

CESTELLO INFERIORE

Per pentole, coperchi, piatti, insalatiere, stoviglia, ecc. In teoria conviene disporre piatti e coperchi di granidi dimensioni ai lati, per evitare interferenze con l'elemento aspersore.

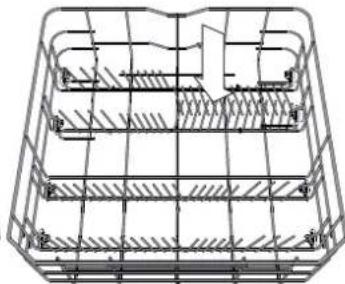

Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliorie sistematiche dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti.

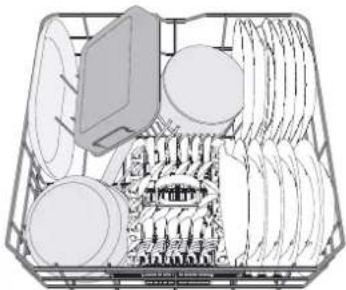

(esempio di carico nel cestello inferiore)

CESTELLO PORTAPOSATE

Le griglie tuttavia consentono anc di ottimizzare la disposizione delle posate al suo interno. Il cestello portasate deve essere sistamento soltanto nella parte anteriore del cestello inferiore.

I coltelli e le altre posate con bordi taglienti devono essere riposte nel cestello portaposate con le punte rivolte verso il basso e orizzontalmente nelle sponde ribaltabili del cestello superiore.

USO QUOTIDIANO

1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA

Verificare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell'acqua sua aperto.

Premere il tasto ACCENSIONE/SPEGNIMENTO.

Selezionare il programma più adatto in base al tipo di stoviglie e alla quantità di sporco in essi presente (vedere la DESCrizIONE DEI PROGRAMMI) premendo sul tasto P.

Selectionare le opzioni richieste (vedere OPZIONI E FUNZIONI).

6. AVVIO

Avviare il ciclo di lavaggio mediante pressione sul tasto AVVIO/PAUSA. All'avvio del programma selezionato si avvia il segnale corrispondente.

7. FINE DEL CICLO DI LAVAGGIO

La conclusione del ciclo di lavaggio è individata alla relativa segnalazione acustica, perché il display visualizza End. Apriere la porta e disattivare l'apparecchio premendo sul tasto ACCENSIONE/SPEG-NIMENTO.

Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore.

La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolongata, al fine di ridurre al minimo il consumo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proportione la dose di detersivo da utilizzato.

MODIFICA DI UN PROGRAMMA IN CORSO

Nel caso in cui si stato selezionato il programma sbagliato, è possibile apportarvi le modifiche necessarie a condizione cheesso sa appena iniziato: tenere premuto il tasto ACCENSIONE/SPEGNIMENTO: la macchina si disattiva.

Azionare nuovamente la macchina agenda sul tasto ACCENSIONE/ SPEGNIMENTO e selezioniare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; avviare il ciclo premendo sul tasto AVVIO/PAUSA.

AGGIUNTA DI ALTRE STOVIGLIE

Senza spegnere la macchina, après la porta (fare attenzione al vapore CALDO!) e sistemare le posate all'interno della lavastoviglie. Chiudere la porta e premere il tasto AVVIO/PAUSA: il ciclo riprende dal punto in cui si era interrotto.

INTERRUZIONI ACCIDENTALI

In caso di aperture della porta durante il ciclo di lavaggio, o in caso di mancanza dell'alimentazione elettrica, il ciclo si interrompe. Una volta chiusa la porta o ripristinata l'alimentazione elettrica, per riprendere il funzionamento del ciclo dal punto in cui era stato interrogato, premere il tasto AVVIO/PAUSA.

Per disabilitare la MODALITA DEMO, eseguire la procedura descrietta in sequenza, alla interruzioni. Accendere e spegnere l'apparecchio. Premere il tasto RITARDO finché non viene emesso un segnale acustico. Accendere nuovamente l'apparecchio. L'indicazione "dOF" lampeggia e quindi si spegne.

AVVISIE CONSIGLI

CONSIGLI

Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo molto acqua corrente prima del caricamento.

Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; eistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all'acqua di lavaggio di raggiungere agli superficie e scorrervi libera-mente.

Avvertenza: coperchi, maniglie, vassoi e padelle non devono ostacoli are la rotazione degli aspersori.

Riporre tutti gli oggetti di piccole dimensioni nel cestello portasate.
Quando molto sporche, riporre piatti e pentole nel cestello inferiore poché nel relativo settore gli aspersori svolgono un'azione più intensa e consentono migliorari prestazioni nel lavaggio.

Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie e posate in legno.
• Bicchieri decorati, pezzi di artigianato e piatti antichi. le decorazioni non sono sufficientemente resistenti.
• Componenti in materiali sintetici che non resistono alle temperature elevate.
• Stoviglie in rame e stagno.
• Stoviglie sporche di cenere, cera, grasso lubrificante o inchiostro.
  Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezioni in alluminio/argento posso sono sbiadre. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono divenire opachianche soltanto dato un certo numero di lavaggi.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare sostanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.
• Utilizzato un detersivo delicato e adatto al tipo di stoviglia in questione.
• Togliere i bicchieri e gli altri elementi alla lavastoviglie non appena sua terminato il ciclo di lavaggio.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglie viene usata secondo le istruzioni del produttore, il lavaggio delle stoviglie a macchina compra normalmente un MINORE CONSUMO DI INERGIA e acqua rispetto al lavaggio a mano.
• Per ottimizzare l'efficienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l'apparecchio a piano carico. Caricando la lavastoviglie fino alla capacité indicate dal produttore si contribui r ridurre i consumi d'acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomandi da use le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo i cestelli selezionati. Un caricamento non corretto o excessivo della lavastoviglie può augmentare il consumo di risorse (acqua, energia e tempo,或者其他 maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.
• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

IGIENIZZANTE

Per evitare la formazione di cattivi odori e sedimenti vari all'interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell'apparecchio utilizzare un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

MANUTENZIONE E PULIZIA

PULIZIA DEL GRUPPO Filtro

Pulire regolarmente il gruppo filtering in modo che nei relativi elementi non si formino ostruzioni e che l'acqua vi scorrà regolarmente.

L'uso della lavastoviglie con i filtri ostrui, o con oggetti estranei nelsystema filtrante o nei bracci irroratori, cui causare malfunzionamenti dedeterminare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.

Il gruppo filtering è composto da tre elementi filtranti che eliminano la presenza di residui di cibo dall'acqua di lavaggio, rimettendola in circolo ai fini del programma:per ottenere le migliorie prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.

Nonutilizzaremai lavastoviglieprivadelfiltriconfiltri allentati.

Almeno una volta al mese o agli 30 cicli di lavaggio, verificare lo stato del gruppo filtr e se necessario pulirlo completenessutto getto di acqua corrente, servendosi di spazzola metallica e seguendo le istruzioni tanto riportate:

1. Ruotare il filtrolo cilindrico A in senso antiorario, quindi estrarlo (Fig. 1).
2. Smontare il filtrato a tazza B esercitando una leggera pressione sulle sponde laterali (Fig. 2).
3. Far scorrere il filtro a piastra in acciaio inossidabile C, fino ad estrarlo (Fig. 3).
4. Se si trovano oggetti estranei (frammenti di vetro, porcellana, alla, semi di frutta, ecc.), rimuoverli con attenzione.
5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).

Dopo aver pulito i filtri, rimontare il gruppo e fissarlo correttamente in sede ciò è fondamentale per garantire l'efficienza della lavastoviglie.

Se i tubi dell'acqua sono nuovi o sono rimasti inutilizzati per un periodo prolongato, prima di eseguire i raccordi necessari far scorrere l'acqua per controllare che via pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua cui risultare ostruito con seguente danneggiamento della lavastoviglie.

PULIZIA DEI BRACCI ASPERSORI

I residui di cibo possono occasionally formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l'irrorazione dell'acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediane piccola spazzola metallica.

Per smontare il braccio aspersore superiore, ruotare l'anello di bloccaggio in plastica in senso orario. Il rimontaggio del braccio aspersore deve avvenire in modo che il lato con il maggior numero di fori sia rivolto verso l'alto.

É possible smontare l'elemento aspersore del cestello inferiore sollevandolo verso l'alto.

SISTEMA DI ADDOLCIMENTO DELL'ACQUA

L'addolcitore riduce automaticamente la durezza dell'acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l'efficienza di lavaggio.

Questo sistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto.

La frequenza di rigenerazione dipende dal livello di durezza impostato - la rigenerazione avviene agli 6 cici Eco con la durezza dell'acqua impostata al livello 3.

Ilprocessodi rigenerazione inizia durante il risciacquo finale e termina nella fase di asciugatura, prima del termine del ciclo.

• Ogni rigenerazione comporta: un consumo di 3,5 litri d'acqua;
• Un prolongamento di 5 minuti della normale durata del ciclo;
  Un consumo di energia minore di 0,005 kWh.

RISOLUZIONE DEI PROBLEMI

Se la lavastoviglie non funziona correttamente, provare a risolverre il problema consultando l'elenco sotto riportato. Per errori o problemi di altri tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di contatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo fino a 7 o fino a 10 anni, secondo i requisiti specifici del regolamento.

PROBLEMI POSSIBILI CAUSE SOLUZIONE
S L'indicatore del sale è accesso	Il serbatoio del sale è vuoto. (È possibile che, dopo aver riempito il serbatoio, la spia del sale resti accesa per diversi cici di lavaggio).	Riempire il serbatoio con sale (per ulteriori informazioni, vedere paglia 2). Regolare la durezza dell'acqua - vedere la tabella a paglia 2.
L'indicatore del brillante è accesso	La vaschetta del brillante è vuota. (È possibile che, dopo aver riempito la vaschetta, la spia del brillante resti accesa per diversi cici di lavaggio).	Riempire la vaschetta con brillante (per ulteriori informazioni, vedere paglia 2)
La lavastoviglie non si avvi o i comandi non rispondono.	L'apparechio non è stato collegato correttamente all'alimentazione elettrica.	Inserire la spina nella presa di corrente.
	Mancanza di corrente.	Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino della corrente elettrica. Premere il tasting AVVIO/Pausa per riprendere il ciclo.
	Mancata chiusura della porta lavastoviglie.	Spingere con decisione la porta fino ad averire il caratteristico "clic.
	La spina ActiveDry non è inserta	Chiudere la porta e premere il tasting AVVIO/Pausa.
	Il ciclo è stato interrotto con l'aperutura dello sportello per più di 4 secondi.	Chiudere la porta e premere il tasting AVVIO/Pausa.
	Mancato funzionamento dei vari comandi.	Spagnere l'apparechio premendo il tasting ACCENSIONE/SPEGNIMENTO, riaccenderlo dopo circa un minuto e riavviare il programma. Se il problema persistsente, staccare l'apparechio alla rete elettrica per 1 minuto, quindi ricollegarlo.
Lo scarico della lavastoviglie non avviene.	Ciclo di lavaggio non è stata concluso. Attenderere la conclusione del ciclo di lavaggio.
Sul display viene visualizzato: F3 e i LED Accensione/Spegnimento e AVVIO/Pausa lampeggiano rapidamente.	Tubo di scaricoiegato.	Verificare che il tubo di scarico non siiegato (vedere le ISTRUZIONI DI INSTALLAZIONE).
	Tubo di scarico del lavandino ostruito. Pulire il tubo di scarico del lavandino.	Il tubo di scarico del lavandino.
	Ostruzione filtrato a causa di residui di cibo Pulire il filtrato (vedere PULIZIA DEL GRUPPO FILTRO).
La rumorosità della la vastoviglie èccessiva.	Urto dei piatti tra loro durante il lavaggio.	Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
	Produzione eccessiva di schiuma.	Il dosaggio del detesivo non è stato stabilito in modo corretto oppore il detesivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DELLA VASCHETTA DEL DETER-SIVO). Ripristinare la lavastoviglie premendo il tasto di SCARICO (vedere OPZIONI E FUNZIONI)e avviare il programma nuovo sensa detesivo.
I piatti non risultano puliti.	Errata disposizione delle stoviglie.	Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
	Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti.	Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
	Il ciclo di lavaggio èccessivement delicato.	Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI).
	Produzione eccessiva di schiuma.	Il dosaggio del detesivo non è stato stabilito in modo corretto oppore il detesivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO).
	Tappo sul vano brillante non correttamente chiuso.	Accertarsi che il tappo sul distributore brillante sia chiuso.
	Filtro sporco oppure ostruito. Pulire il gruppo filtrato	(Vedere CURA E MANUTENZIONE).
	Mancanza di sale. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOTO SALE).
La lavastoviglie non esge: il carico dell'acqua.	Assenza di alimentazione idrica o rubinetto chiuso.	Accertarsi che il tubo di alimentazione idrica contenga l'acqua necessaria o che il rubinetto si aperto.
Sul display viene visualizzato: 6 e l LED Accensione/ Spagnimento e AVVIO/Pausa lampeggiano rapidamente.	Il tubo di carico èiegato	Accertarsi che il tubo di carico non siiegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglie e riavviarla.
	L'elemento filtrante nel tubo di carico è ostruito; è necessario pulirlo.	Dopo aver esquito le operazioni di ispezione e pulizia, spegnere e accenderare la lavastoviglie e avviare un programma nuovo.
La lavastoviglie termina il ciclo di lavaggio troppo presto. Sul display viene visualizzato F15 e l LED Accensione/Spe-gnimento e AVVIO/Pausa lampeggiano rapidamente.	Il tubo di scarico è posizionato troppo in basso o create un effetto sifone nell'impianto di scarico domestico.	Controllare che l'estremità del tubo di scarico si trovi all'altezza corretta (vedere IN-STALLAZIONE). Verificare eventuali effetti sifone nell'impianto di scarico domestico; se necessario, installare una valvola di ingresso aria.
	Aria nel tubo di mandata dell'acqua.	Controllare che non vi siano perdite nell'impianto idraulico o altri problemi che causi-no l'ingresso di aria.

Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Visitando il nostro site web docs.hotpoint.eu e parts-selfservice.whirlpool.com

• Usare il codice QR

• Oppure, contattare il Servizio Assistenza Tecnica(al numero di Telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetto matricola del prodotto.

I dati del modello possono essere richiamati usando il codice QR riportato sull'etichetta energetica.

L'etichetta riportaanche il codice identificativo del modello che puo essere utilizzato per consultare il

portale di registrazione su https://eprel.ec.europa.eu.

KYHДЕЛIKTI AHbiktAMA

HYCKAYNbIFbl

HOTPOINT ARISTON ΘΗΜΙΗ CATbΠΑΝΑ℉ΑΗΒΙΗβι3

YUH PAKMET. BapbIHwa KaH-XaKTbI KMeK aNy YUH

KypbInfBInHbMbHaBe6-caTTa TipKeH3:

(alt raficin doldurma ornegi)

CATAL-BIÇAK SEPETİ
