MODE D'EMPLOI VF5 Megger

Détecteur de tension CA

FR

⚠️Avertissements de sécurité

Avant d'utiliser ce produit, lisez attentivement les avertissements de sécurité et les instructions d'utilisation du présent manuel, et respectez-les.
En cas d'utilisation non conforme aux instructions du fabricant, les dispositifs de sécurité du détecteur pourraient ne pas protéger l'utilisateur.
Le bon fonctionnement du détecteur doit être vérifié avant son utilisation sur une source de tension connue comprise dans la plage de tensions CA nominales du détecteur.
Le type et l'épaisseur de l'isolant, la distance par rapport à la source de tension, les câbles blindés et d'autres facteurs peuvent avoir un impact sur la fiabilité du résultat.
Le VF5 peut détecter des circuits à courant alternatif sous tension uniquement, et ne doit pas être utilisé pour contrôler un circuit hors tension. Il ne s'agit pas d'une lampe de test de sécurité.
N'utilisez pas le détecteur s'il est endommagé ou s'il ne fonctionne pas correctement. En cas de doute, remplacez le produit.
N'utilisez pas le détecteur pour des tensions supérieures à celles indiquées sur son boîtier.
Utilisez l'appareil avec précaution pour des tensions supérieures à 30 V CA, en raison du risque de choc électrique.
Respectez l'ensemble des consignes de sécurité applicables. Utilisez un équipement de protection individuelle approuvé lors d'interventions à proximité de circuits électriques sous tension, pour vous protéger notamment d'éventuels arcs électriques.
N'utilisez pas le détecteur si l'avertissement Low Battery (Batterie faible) s'affiche. Remplacez les piles immédiatement.

REMARQUE : Le VF5 ne peut pas détecter la tension sur des câbles blindés, ou des câbles passant dans des gaines, derrière des cloisons ou dans des boîtiers métalliques.

CATIV Mesure de catégorie IV : Équipement connecté entre la source de l'alimentation électrique basse tension à l'extérieur du bâtiment et l'installation de l'utilisateur

CATIII Mesure de catégorie III : Équipement connecté entre l'installation de l'utilisateur et les prises de courant.

CATII Mesure de catégorie II : Équipement connecté entre les prises de courant et l'équipement de l'utilisateur.

SYMBOLES INTERNATIONAUX DE SÉCURITÉ

⚠️ Danger potentiel. Indique que l’utilisateur doit consulter le manuel d’utilisation pour prendre connaissance d’informations de sécurité importantes

Indique la présence éventuelle de tensions dangereuses

L'équipement est protégé par une double isolation ou une isolation renforcée

CE Équipement conforme aux directives européennes en vigueur

Megger VF5 - SYMBOLES INTERNATIONAUX DE SÉCURITÉ - 1

Mise au rebut en fin de vie

DESCRIPTION DU DÉTECTEUR

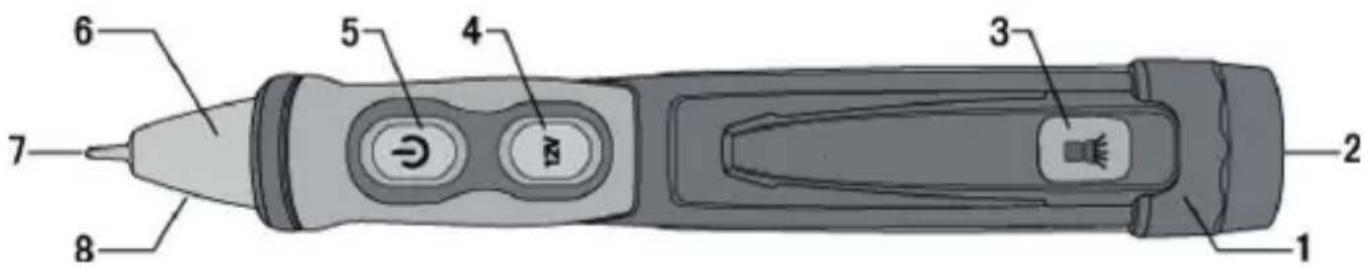

Megger VF5 - DESCRIPTION DU DÉTECTEUR - 1

text_image 1 2 3 4 5 6 7 8
  1. Bouchon à vis du compartiment des piles

  2. Lampe de poche

  3. Bouton de la lampe de poche

  4. Bouton 12 V

  5. Bouton On/Off (Marche/Arrêt)

  6. Voyants LED

  7. Pointe du détecteur

  8. Lumière de travail

UTILISATION

  1. Mise sous tension du VF5 : Appuyez sur le bouton On/Off ⏻ du détecteur. Un bip sonore retentit, le VF5 vibre une fois et la LED verte s'allume pour indiquer que le détecteur est sous tension et prêt à être utilisé.
  2. Mise hors tension du VF5 : Appuyez sur le bouton On/Off ⏻. Le VF5 émet deux bips sonores, vibre deux fois et la LED verte s'éteint.
  3. Désactivation du bip sonore et du moteur vibrant : Mettez le VF5 sous tension comme décrit ci-dessus. Le bip sonore et le moteur vibrant du VF5 sont maintenant activés. Pour désactiver le bip sonore et le moteur vibrant, appuyez sur le bouton On/Off ⏻ et maintenez-le enfoncé jusqu'à ce que la LED verte clignote. Pour réactiver le bip sonore et le moteur vibrant, appuyez sur le bouton On/Off ⏻ et maintenez-le enfoncé jusqu'à ce que la LED verte clignote, qu'un bip sonore retentisse et que l'appareil vibre.
  4. Vérification du fonctionnement : Avant d'utiliser le VF5, (1) vérifiez que la LED verte est allumée en continu et (2) contrôlez son bon fonctionnement sur une tension CA connue comprise dans la plage de détection définie.
  5. Mode basse tension (12 V à 1 000 V CA) : Mise sous tension VF5. Appuyez sur le bouton 12 V et maintenez-le enfoncé. La LED verte devient orange pour indiquer que le VF5 est en mode basse tension. Tout en maintenant enfoncé le bouton 12 V, placez la pointe du VF5 à proximité d'une tension CA. Lorsqu'une tension CA est détectée, la LED devient rouge et clignote, un bip sonore retentit et le détecteur vibre. La vitesse de clignotement, des bips et de la vibration augmente lorsque le VF5 est rapproché de la source de tension. Si le VF5 détecte une tension moyenne (100 V - 1 000 V), il passe automatiquement en mode moyenne tension. La LED rouge s'allume en continu et le détecteur émet des bips rapprochés et vibre en permanence.

  6. Mode moyenne tension (100 V à 1 000 V CA) : Placez la pointe du VF5 à proximité d'une tension CA. Si le VF5 détecte une tension dans la plage de détection définie, la LED verte s'éteint, la LED rouge s'allume et le détecteur émet des bips rapprochés et vibre en continu.

REMARQUE : Le détecteur ne peut pas déterminer la tension réelle. Le niveau de tension auquel le détecteur passe du mode basse tension à moyenne tension est impacté par le type et l'épaisseur de l'isolation, la distance par rapport à la source de tension et d'autres facteurs.

  1. Indication Low Battery (Batterie faible) : Remplacez les piles si la LED verte ne s'allume pas. Lorsque le détecteur est en marche et que la charge des piles est trop faible pour un fonctionnement fiable, le VF5 émet trois bips sonores et la LED verte s'éteint, indiquant que le détecteur n'est pas opérationnel. Remplacez les piles pour rétablir le fonctionnement.
  2. Arrêt automatique : Pour économiser les piles, le détecteur s'arrête automatiquement après environ 5 minutes d'inactivité. Lorsqu'il se coupe, le VF5 émet deux bips sonores et la LED verte s'éteint.
  3. Lampe de poche : Appuyez sur le bouton de la lampe de poche pour l'activer ou la désactiver. Pour économiser les piles, la lampe de poche s'éteint automatiquement après environ 5 minutes.

REMARQUE : Si la charge des piles est trop faible pour activer la lampe de poche, le détecteur l'indique par trois bips, et la lampe de poche s'éteint. Le détecteur de tension possède son propre seuil de batterie faible et peut rester opérationnel. Reportez-vous à la section Vérification du fonctionnement (étape 4) de ce manuel avant d'utiliser le détecteur.

REMPLACEMENT DES PILES

  1. Dévissez doucement le bouchon du compartiment des piles à l'arrière (extrémité lampe de poche) du détecteur.
  2. Remplacez les piles par 2 piles AAA 1,5 V. Respectez la polarité.
  3. Alignez soigneusement le bouchon sur le détecteur comme représenté ci-dessus.
  4. Vissez le bouchon sur le détecteur jusqu'à ce qu'il soit suffisamment serré ; ne forcez pas de manière excessive.
  5. Avant d'utiliser le détecteur, vérifiez son fonctionnement sur une tension CA connue comprise dans la plage de détection définie..

Megger VF5 - REMPLACEMENT DES PILES - 1

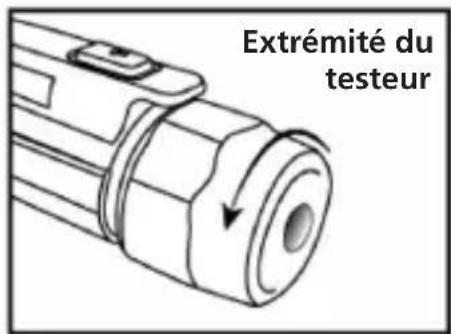

text_image Extrémité du testeur

Megger VF5 - REMPLACEMENT DES PILES - 2

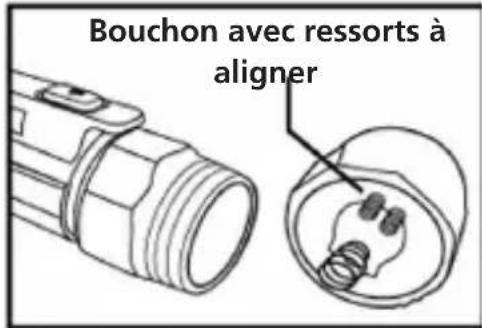

text_image Bouchon avec ressorts à aligner

Megger VF5 - REMPLACEMENT DES PILES - 3

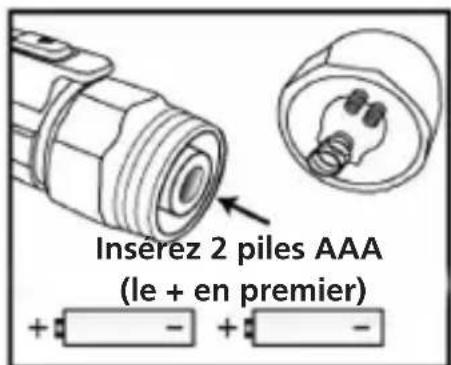

text_image Insérez 2 piles AAA (le + en premier)

Megger VF5 - REMPLACEMENT DES PILES - 4

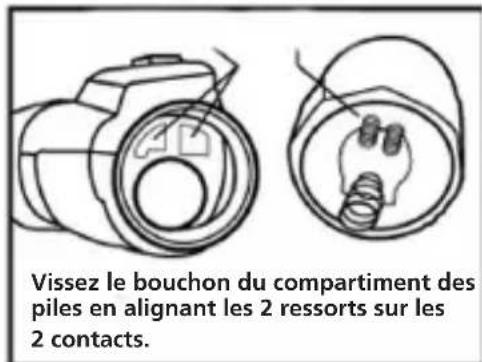

text_image Vissez le bouchon du compartiment des piles en alignant les 2 ressorts sur les 2 contacts.

Remarque : Avant de mettre des piles pour la première fois, retirez la languette de sécurité rectangulaire blanche. Lors du remplacement des piles, assurez-vous de revisser fermement le bouchon pour préserver la protection IP67 contre l'eau et la poussière. Si le bouchon du compartiment des piles est mal vissé ou trop vissé, la protection contre l'eau et la poussière peut être compromise.

CARACTÉRISTIQUES TECHNIQUES

Plage de détection de tension 12 V CA à 1 000 V CA, 100 V à 1 000 V CA

Plage de fréquence 50/60 Hz

Piles 2 piles AAA / LR03 1,5 V

Température ambiante en service

0 °C à 50 °C (32 °F à 122 °F)

Storage temperature -10 °C à 60 °C (14 °F à 140 °F)

Humidité 80 % max.

Altitude 2 000 mètres

Degré de pollution 2

Classe de sécurité CAT IV 1000 V

Arrêt automatique 5 minutes

Indice de protection IP67

Megger.

Produit fabriqué en Chine

Remarque : Pour de plus amples informations, consultez le Manuel utilisateur VF5 complet sur www.megger.com
