Marque Megger
Modèle VF6
Type de produit Détecteur de tension CA
Plage de détection (basse tension) 12 V CA à 1 000 V CA
Plage de détection (moyenne tension) 100 V CA à 1 000 V CA
Plage de fréquence 50/60 Hz
Alimentation 2 piles AAA/LR03 1,5 V
Arrêt automatique Après 5 minutes d'inactivité
Indice de protection IP67 (étanche à l'eau et à la poussière)
Classe de sécurité CAT IV 1000 V
Température de fonctionnement 0 °C à 50 °C
Température de stockage -10 °C à 60 °C
Humidité maximale 80 %
Degré de pollution 2
Fonctions principales Détection de tension CA, lampe de poche, voyants LED, bip sonore, moteur vibrant, arrêt automatique
Indication batterie faible 3 bips sonores et extinction de la LED verte
Vérification du fonctionnement Sur une source de tension CA connue avant chaque utilisation
Mode basse tension Active via bouton 12 V, LED orange puis rouge clignotante
Mode moyenne tension Automatique, LED rouge fixe, bip et vibration continus
Désactivation bip/vibreur Maintenir le bouton On/Off enfoncé jusqu'à clignotement LED verte
Entretien Remplacement des piles ; revisser fermement le bouchon pour préserver l'étanchéité
Sécurité Ne pas utiliser sur des tensions supérieures à 1 000 V CA ; vérifier l'état de l'appareil avant usage

FOIRE AUX QUESTIONS - VF6 Megger

Comment mettre sous tension le VF6 ?
Appuyez sur le bouton On/Off. Un bip sonore retentit, le détecteur vibre une fois et la LED verte s'allume pour indiquer que l'appareil est prêt.
Quelle est la plage de détection du VF6 ?
Le VF6 détecte les tensions CA de 12 V à 1 000 V en mode basse tension et de 100 V à 1 000 V en mode moyenne tension.
Comment changer les piles du VF6 ?
Dévissez le bouchon du compartiment des piles à l'arrière, remplacez les deux piles AAA/LR03 1,5 V en respectant la polarité, puis revissez fermement le bouchon.
Que signifie une LED verte fixe ?
La LED verte fixe indique que le détecteur est sous tension et prêt à fonctionner.
Comment désactiver le bip sonore et le vibreur ?
Maintenez le bouton On/Off enfoncé jusqu'à ce que la LED verte clignote. Pour les réactiver, répétez l'opération jusqu'à ce que la LED clignote, un bip retentisse et l'appareil vibre.
Le VF6 détecte-t-il le courant continu ?
Non, le VF6 est conçu uniquement pour détecter les tensions alternatives (CA). Il ne doit pas être utilisé pour du courant continu.
Que faire si la LED verte ne s'allume pas ?
Cela indique une batterie faible. Remplacez les piles immédiatement. Si le détecteur émet trois bips et la LED s'éteint, les piles sont trop faibles pour un fonctionnement fiable.
Comment utiliser la lampe de poche ?
Appuyez sur le bouton de la lampe de poche pour l'activer ou la désactiver. La lampe s'éteint automatiquement après 5 minutes pour économiser les piles.
Le VF6 est-il étanche ?
Oui, le VF6 a un indice de protection IP67, ce qui signifie qu'il est protégé contre la poussière et l'immersion temporaire dans l'eau, à condition que le bouchon du compartiment des piles soit correctement vissé.
Pourquoi la LED rouge clignote-t-elle ?
La LED rouge clignotante indique la détection d'une tension CA. La vitesse de clignotement augmente à mesure que la pointe du détecteur se rapproche de la source de tension.

Questions des utilisateurs sur VF6 Megger

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice VF6 - Megger et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VF6 de la marque Megger.

MODE D'EMPLOI VF6 Megger

VF5 Détector de tension CA

FR

Avertissements de sécurité

Avant d'utiliser ce produit, lisez attentivement les averisations de sécurité et les instructions d'utilisation du present manuel, et respectez-les.
En cas d'utilisation non conforme aux instructions du fabricant, les dispositifs de sécurité du détecteur pourrait ne pas protégger l'utilisateur.
Le bon fonctionnement du détecteur doit être vérifié avant son utilisation sur une source de tension connue comprise dans la plage de tensions CA nominales du détecteur.
Le type et l'épaissur de l'isolant, la distance par rapport à la source de tension, les câbles blindés et d'autres facteurs peuvent avoir un impact sur la fiabilité du résultat.
Le VF5 peut détector des circuits à courant alternatif sous tension uniquement, et ne doit pas être utilisé pour contrôler un circuit hors tension. Il ne s'agit pas d'une lampe de test de sécurité.
N'utilisez pas le détecteur s'il est endommagé ou s'il ne fonctionne pas correctement. En cas de doute, remplacez le produit.
N'utilisez pas le détecteur pour des tensions supérieures à celles indiquées sur son boitier.
Utilisez l'appareil avec précaution pour des tensions supérieures à 30 V CA, en raison du risque de chic électrique.
Respectez l'ensemble des consignes de sécurité applicables. Utilisez un équipement de protection individuelle approvée lors d'interventions à proximate de circuits électriques sous tension, pour vous protégger notamment d'eventuels arcs électriques.
N'utilisez pas le détecteur si l'advertissement Low Battery (Batterie faible) s'affiche. Remplacez les piles immédiatement.

REMARQUE: Le VF5 ne peut pas détecter la tension sur des cables blindés, ou des cables passant dans des gains, derrière des cloisons ou dans des boîtiers métalliques.

CATIV Mesure de categorie IV: Equipement connecte entre la source de l'alimentation electrique,asse tension a I'extérieur du batiment et I'ss installation de I'utiliseur

CATIII Mesure de catégorie III : Equipement connecté entre l'installation de l'utilisateur et les prises de courant.

CATII Mesure de catégorie II: Equipement connecté entre les prises de courant et l'équipment de l'utilisateur.

SYMBOLES INTERNATIONAUX DE SECURITE

Danger potentiel. Indique que l'utilisateur doit consulter le manuel d'utilisation pour prendre connaissance d'informations de sécurité importantes

Indique la presence eventuelle de tensions dangereuses

L'équipment est protégé par une double isolation ou une isolation renforcée

Cé Equipement conforme aux directives européennes en vigueur

Megger VF6 - SYMBOLES INTERNATIONAUX DE SECURITE - 1

Mise au rebut en fin de vie

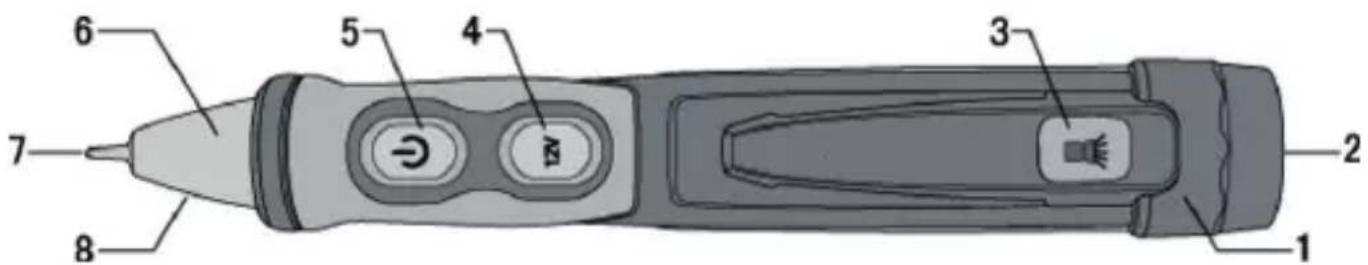

DESCRIPTION DU DETECTEUR

Megger VF6 - DESCRIPTION DU DETECTEUR - 1

  1. Bouchon à vis du compartment des piles
  2. Lampe de poche
  3. Bouton de la lampe de poche
  4. Bouton 12 V

  5. Bouton On/Off (Marche/Arrêt)

  6. Voyants LED
  7. Pointe du détecteur
  8. Lumière de travail

UTILISATION

  1. Mise sous tension du VF5: Appuyez sur le bouton On/Off du détecteur. Un bip sonore retentit, le VF5 vitre une fois et la LED verte s'allume pour indiquer que le détecteur est sous tension et prét à être utilisé.
  2. Mise hors tension du VF5: Appuyez sur le bouton On/Off . Le VF5 émet deux bips sonores, vibre deux fois et la LED verte s'éteint.
  3. Désactivation du bip sonore et du moteur vibrant: Mettez le VF5 sous tension comme décrit ci-dessus. Le bip sonore et le moteur vibrant du VF5 sont maintenant actifs. Pour désactiver le bip sonore et le moteur vibrant, appuyez sur le bouton On/Off et maintenez-le,enforcé jusqu'à ce que la LED verte clignote. Pour reactiver le bip sonore et le moteur vibrant, appuyez sur le bouton On/Off et maintenez-le,enforcé jusqu'à ce que la LED verte clignote, qu'un bip sonore retentisse et que l'appareil vibre.
  4. Vérification du fonctionnement : Avant d'utiliser le VF5, (1) vérifie que la LED verte est allumée en continu et (2) contrôlez son bon fonctionnement sur une tension CA connue comprise dans la plage de détction définie.
  5. Modeasse tension (12 V à 1 000 V CA): Mise sous tension VF5. Appuyez sur le bouton 12 V et maintenez-le enforcé. La LED verte devient orange pour indiquer que le VF5 est en modeasse tension. Tout en maintainant enforcé le bouton 12 V, placez la pointe du VF5 aproximete d'une tension CA. Lorsqu'une tension CA est detectee, la LED devient rouge et clignote, un bip sonore retentit et le detecteur vibre. La vitesse de clignotement, des bips et de la vibration augmente lorsque le VF5 est rapproché de la source de tension. Si le VF5 detecte une tension moyenne (100V - 1000V) , il passae automatiquement en mode moyenne tension. La LED rouge s'allume en continu et le detecteur émet des bips rapprochés et vibre en permanence.

  6. Mode moyenne tension (100 V à 1 000 V CA): Placez la pointe du VF5 à proximé d'une tension CA. Si le VF5 détecte une tension dans la plage de détction définie, la LED verte s'éteint, la LED rouge s'allume et le détector émet des bips rapprochés et vibre en continu.

REMARQUE: Le détecteur ne peut pas déterminer la tension réelle. Le niveau de tension auquel le détecteur passse du mode basse tension à moyenne tension est impacté par le type et l'épaissur de l'isolement, la distance par rapport à la source de tension et d'autres facteurs.

  1. Indication Low Battery (Batterie faible): Remplacez les piles si la LED verte ne s'allume pas. Lorsque le détecteur est en marche et que la charge des piles est trop faible pour un fonctionnement friable, le VF5 émet trois bips sonores et la LED verte s'éteint, indiquant que le détecteur n'est pas opérationnel. Remplacez les piles pour rétablier le fonctionnement.
  2. Arrêt automatique: Pour économiser les piles, le détecteur s'arrête automatiquement après environ 5 minutes d'inactivité. Lorsqu'il se coupe, le VF5 émet des deux bips sonores et la LED verte s'éteint.
  3. Lampe de poche : Appuyez sur le bouton de la lampe de poche pour l'activer ou la désactiver. Pour économique les piles, la lampe de poche s'est automatiquement après environ 5 minutes.

REMARQUE :Si la charge des piles est trop faible pour activer la lampe de poche, le détecteur l'indique par trois bips, et la lampe de poche s'éteint. Le détecteur de tension possède son propre seul de batterie faible et peut rester opérationnel. Reportez-vous à la section Vérification du fonctionnement (étape 4) de ce manuel avant d'utiliser le détecteur.

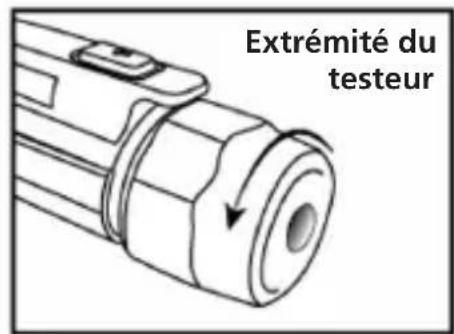

  1. Dévissez doucement le bouchon du compartment des piles à l'arrière (extrémité lampe de poche) du détecteur.

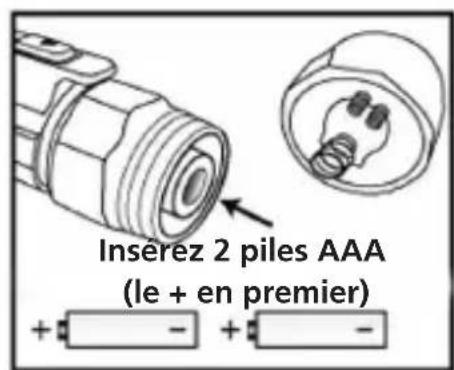

  2. Remplacez les piles par 2 piles AAA 1,5 V. Respectez la polarité.

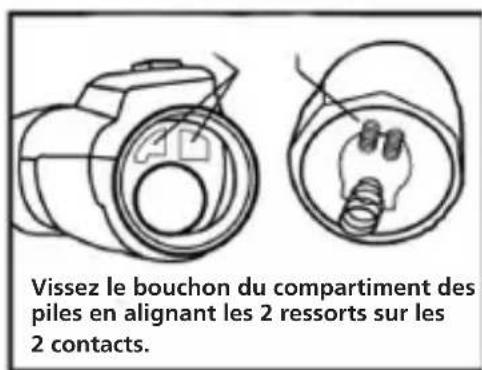

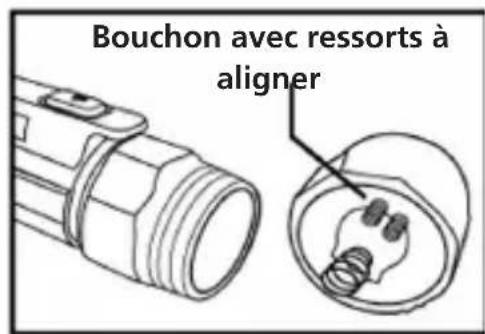

  3. Alignez soigneusement le bouchon sur le détecteur comme représenté ci-dessus.
  4. Vissez le bouchon sur le détecteur jusqu'à ce qu'il soit suffisamment serré; ne forcez pas de manière excessive.
  5. Avant d'utiliser le détector, vérifiez son fonctionnement sur une tension CA connue comprise dans la plage de détction définie..

Megger VF6 - UTILISATION - 1

Megger VF6 - UTILISATION - 2

Megger VF6 - UTILISATION - 3

Megger VF6 - UTILISATION - 4

Remarque : Avant de mesure des piles pour la première fois, retirez la languette de sécurité rectangulaire blanche. Lors du remplacement des piles, assurez-vous de revisser fermement le bouchon pour préserver la protection IP67 contre l'eau et la poussière. Si le bouchon du compartment des piles est mal visse ou trop visse, la protection contre l'eau et la poussière peut être compromise.

CHARACTERISTIQUES TECHNIQUES

Plage de détction de tension 12 V CA à 1 000 V CA, 100 V à 1 000 V CA

Plage de fréquence 50/60 Hz

Piles 2 piles AAA/LR031,5V

Température ambiente en service

0^ à 50^ (32°F à 122°F)

Storage temperature -10°C à 60°C (14°F à 140°F)

Humidité 80% max.

Degré de pollution 2

Classe de sécurité CAT IV 1000 V

Arrêt automatique 5 minutes

Indices de protection IP67

Megger.

Produit fabriqué en Chine

Remarque : Pour de plus amples informations, consultez le Manuel utiliseur VF5 complet sur www.megger.com

Megger Limited

Archcliffe Road

Dover

Kent

CT17 9EN

Tel: +44 (0) 1304 502 101 Fax: +44 (0) 1304 207 342 www.megger.com

Megger est une marque de commerce déposée.

Les produits de Megger sont distribués dans 146 pays.

Cet instrument est fabriqué en Chine.

L'entreprise se réserves le droit de modifier les caractéristiques techniques ou la conception sans préavis.

Megger.

VF5

Detector de tension de CA ES

Rango de tension de détecnion 12 V de CA a 1000 V de CA 100 V a 1000 V de CA

Rango de Frequencia 50/60 Hz

Baterias 2 pilas AAA / LR03 de 1,5 V,

Temperatura ambiente 0^ a 50^ (32°F a 122°F) de funciona bajo:

Temperatura de De -10 °C a 60 °C (14 °F a 140 °F) almacenamento

Humedad 80% max.

Altitud 2000 metros

Rango de tension de détecnion De 12 V CA a 1000 V CA, De 100 V a 1000 V CA

Rango de Frequencia 50/60 Hz
