Marke	Megger
Modell	VF6
Produkttyp	AC-Spannungsdetektor
Erkennungsbereich (Niederspannung)	12 V AC bis 1000 V AC
Erkennungsbereich (Mittelspannung)	100 V AC bis 1000 V AC
Frequenzbereich	50/60 Hz
Stromversorgung	2 AAA/LR03 1,5 V Batterien
Automatische Abschaltung	Nach 5 Minuten Inaktivität
Schutzart	IP67 (wasser- und staubdicht)
Sicherheitsklasse	CAT IV 1000 V
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-10 °C bis 60 °C
Maximale Luftfeuchtigkeit	80 %
Verschmutzungsgrad	2
Hauptfunktionen	AC-Spannungserkennung, Taschenlampe, LED-Anzeigen, Summer, Vibrationsmotor, automatische Abschaltung
Batteriewarnanzeige	3 Signaltöne und Erlöschen der grünen LED
Funktionsprüfung	Vor jeder Verwendung an einer bekannten AC-Spannungsquelle
Niederspannungsmodus	Aktiviert über die 12-V-Taste, orange LED und dann blinkende rote LED
Mittelspannungsmodus	Automatisch, rote Dauer-LED, kontinuierlicher Summer und Vibration
Deaktivierung Summer/Vibrator	Ein-/Aus-Taste gedrückt halten, bis die grüne LED blinkt
Wartung	Batteriewechsel; den Deckel fest zuschrauben, um die Dichtigkeit zu erhalten
Sicherheit	Nicht an Spannungen über 1000 V AC verwenden; vor Gebrauch den Gerätezustand prüfen

Häufig gestellte Fragen - VF6 Megger

Wie schalte ich den VF6 ein?

Drücken Sie die Ein-/Aus-Taste. Ein Signalton ertönt, der Detektor vibriert einmal und die grüne LED leuchtet auf, um anzuzeigen, dass das Gerät bereit ist.

Was ist der Erkennungsbereich des VF6?

Der VF6 erkennt AC-Spannungen von 12 V bis 1000 V im Niederspannungsmodus und von 100 V bis 1000 V im Mittelspannungsmodus.

Wie wechsle ich die Batterien des VF6?

Schrauben Sie die Abdeckung des Batteriefachs an der Rückseite ab, ersetzen Sie die beiden AAA/LR03 1,5-V-Batterien unter Beachtung der Polarität und schrauben Sie die Abdeckung wieder fest zu.

Was bedeutet eine dauerhaft grüne LED?

Die dauerhaft grüne LED zeigt an, dass der Detektor eingeschaltet und betriebsbereit ist.

Wie deaktiviere ich den Summer und den Vibrator?

Halten Sie die Ein-/Aus-Taste gedrückt, bis die grüne LED blinkt. Um sie wieder zu aktivieren, wiederholen Sie den Vorgang, bis die LED blinkt, ein Signalton ertönt und das Gerät vibriert.

Erkennt der VF6 Gleichstrom?

Nein, der VF6 ist nur zur Erkennung von Wechselspannungen (AC) ausgelegt. Er sollte nicht für Gleichstrom verwendet werden.

Was tun, wenn die grüne LED nicht leuchtet?

Dies weist auf eine schwache Batterie hin. Ersetzen Sie die Batterien sofort. Wenn der Detektor drei Signaltöne ausgibt und die LED erlischt, sind die Batterien zu schwach für einen zuverlässigen Betrieb.

Wie verwende ich die Taschenlampe?

Drücken Sie die Taste der Taschenlampe, um sie ein- oder auszuschalten. Die Lampe schaltet sich nach 5 Minuten automatisch aus, um die Batterien zu schonen.

Ist der VF6 wasserdicht?

Ja, der VF6 hat die Schutzart IP67, was bedeutet, dass er gegen Staub und zeitweiliges Eintauchen in Wasser geschützt ist, vorausgesetzt, die Abdeckung des Batteriefachs ist richtig verschraubt.

Warum blinkt die rote LED?

Die blinkende rote LED zeigt die Erkennung einer AC-Spannung an. Die Blinkfrequenz steigt, je näher die Detektorspitze an die Spannungsquelle herangeführt wird.

BEDIENUNGSANLEITUNG VF6 Megger

Wechselspannungsdetektor

DE

SAFETYWARNINGS

■ Lesen Sie vor der Verwendung deses Products die Sicherheitshinweise und die Bedienungsanleitung, machen Sie sich damit vertraut und befolgen Sie sie.
Die Sicherheitsfunktionen des Detektors schützen den Benutzer möglicherweise nicht, wenn sie nicht gemäß den Anweisungen des Herstellers verwendet werden.
■ Prufen Sie vor der Verwendung, ob eine bekannte Spannungsqelle innerhalb des Nennwechselspannungsbereichs des Detektors vorhanden ist, um sicherzustellen, dass er einwandfrei Funktioniert.
■ Isolierungstyp und -stärke, Abstand zur Spanningsquelle, abgeschirmte Drahte und andere Faktoren können den zuverlässigen Betrieb beeinträchtigen.
Der VF5 kann nur beim Aufspären und Anzeigen von Spannung in Wechselstromkreisen hilfreich sein und darf nicht zur Überprüfung eines stromlosen Stromkreises verwendet werden. Dabei handelt es sich nicht um eine Sicherheitsstestleuche.
- Verwenden Sie den Detektor nicht, wenn er beschädigt zu sein scheint oder nicht ordnungs-gemäß Funktioniert. Tauschen Sie das Produkt im Zweifelsfall aus.
- Verwenden Sie das Gerät nicht bei Spannungen, die höher sind als auf dem VF5 angegeben.
Gehen Sie bei Spannungen über 30 V AC vorsichtig vor, da Stromschlaggefahr besteht.
- Halten Sie sich an alle geltenden Sicherheitscodes. Tragen Sie zugelassene persönliche Schutzausrüstung bei Arbeiten in der Höhe stromfuhrrender Stromkreise, insbesondere bei möglichen Lichtbogenüberschlügen.
Betreiben Sie den Detektor nicht, wenn die Warnung „Batterie schwach" angezeigt wird. Wechseln Sie sofort die Batterien

HINWEIS: Der VF5 kann keine Spannung an Panzerkabeln oder armierten Kabeln oder an Kabeln in Leerohren, hinter Schalttafeln oder in Metallgehäusen erkennen.

CATIV Messkategorie IV: Gerät ist zwischen der Niederspannungsversorgungsqelle außerhalb des Gebäudes und dem Verbrauchergerät angeschlossen.

CATIII Messkategorie III: Gerät ist zwischen dem Verbrauchergerät und den Steckdosen angeschlossen.

CATII Messkategorie II: Gerät ist zwischen den Steckdosen und den Anlagen des Anwenders angeschlossen.

INTERNATIONALE SICHERHEITSSYMBOLE

Potenzielle Gefahr. Weist daraufhin, dass der Benutzer wichtige Sicherheitsinformationen im Handbuch nachschlagen muss

Weist auf das mögliche Vorhandensein gefährlicher Spannungen hin. Gerät ist durch doppelte oder verstärkte Isolierung geschützt

Das Gerät entspricht den geltenden EU-Richtlinien

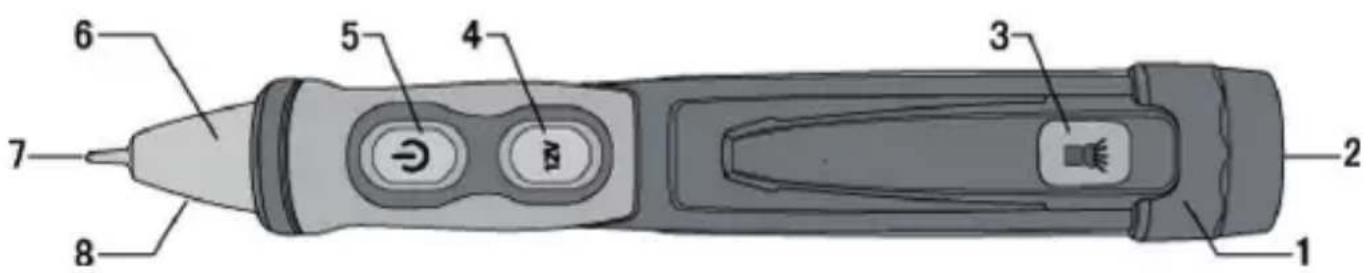

Entsorgung nach dem Ende der Nutzungsdauer Detektorbeschreibung

1. Schraube an Batterieabdeckung

2. Ein/Aus-Taste

3. Taschenlampe

4. LED-Anzeigen

5. Taschenlampentaste

6. Detektorspitze

7. 12-V-Taste

8. Arbeitsleuchte

BEDIENUNG

1. Einsatzalten des VF5: Drücken Sie kurz die Ein/Aus-Taste des Detektors. Der Signaltongeber ertont einmal, vibriert einmal und die grüne LED leuchtet auf, um anzuzeigen, dass der Detektor eingeschaltet und betriebsbereit ist.
2. Ausschalten des VF5: Drücken Sie kurz die Ein/Aus-Taste . Der VF5 gibt zweimal einen Signalon aus, vibriert zweimal und die grüne LED erlischt.
3. Ausschalten des Signaltongebers und des Vibrationsmotors: Schalten Sie den VF5 wie oben beschrieben ein. Der VF5 Funktioniert jetzt sowohl mit dem Signaltongeber als auch mit dem Vibrationsmotor. Um den Signaltongeber und den Vibrationsmotor auszuschalten, halten Sie die Ein/Aus-Taste gedrückt, bis die grüne LED blinkt. Um den Signaltongeber und den Vibrationsmotor wieder einzuschalten, halten Sie die Ein/Aus-Taste gedrückt, bis die grüne LED blinkt. Der Signaltongeber ertont und das Gerät vibriert.
4. Überprüfen des Betriebs: Vor der Verwendung des VF5: (1) Stellen Sie safer, dass die grüne LED leuchtet, (2) Prufen Sie den VF5 auf eine bekannte Wechselspannung, die sich innerhalb des definierten Erfassungsbereichs des VF5 befindet.

5. Niederspannungsmodus (12 V bis 1000 V AC): Schalten Sie den VF5 ein. Drücken Sie die 12-V-Taste und halten Sie sie gedrückt. Die grüne LED leuchtet nun orange, um anzuzeigen, dass sich der VF5 im Niederspannungsmodus befindet. Halten Sie die 12-V-Taste gedrückt, und halten Sie damit die Spitze des VF5 in die Nähe einer Wechselspannung. Wenn Wechselspannung erkannt wird, leuchtet die LED rot und blinkt, ein Signalton ertönt, und der Detektor vibriert. Blinken, Piepton und Vibrationsgrad werden stärker, wenn sich der VF5 der Spanningsquelle nähert. Wenn der VF5 eine Mittelspannung erkennt (100 V - 1000 V), wechselt er automatisch in den Mittelspannungsmodus, die rote LED leuchtet ständig, der Signaltunggeber piept schnell und der Detektor vibriert ständig.

6. Mittelspannungsmodus (100 V bis 1000 V AC): Halten Sie die Spitze des VF5 in der Höhe einer Wechselspannung. Wenn der VF5 eine Spannung innerhalb des definierten Erfassungsbereichs erkennt, erlischt die grüne LED, die rote LED leuchtet auf, der Signaltongeber piept schnell und der Detektor vibriert ständig.
   HINWEIS: Der Detektor kann die tatsächliche Spannung nicht bestimmen. Die Spannungsstufe, bei der der Detektor vom Niederspannungs- in den Mittelspannungsmodus wechselt, wird von Isolierungstyp und -stärke, der Entfernung von der Spanningsquelle und anderen Faktoren beeinflusst.

7. Anzeige niedriger Batterieladestand: Wechseln Sie die Batterien, wenn die grüne LED nicht aufleuchtet. Ist der Detektor eingeschaltet und die Batteriespannung für einen zuverlässigen Betrieb zu niedrig, piet der Signaltungeber dreimal, und die grüne LED erlischt, um anzuzeigen, dass der Detektor nicht betriebsbereit ist. Wechseln Sie die Batterien, um den Betrieb wieder aufzunehmen.
8. Autom. Ausschalten: Um die Batterielebensdauer zu verlangern, schaltet sich der Detektor nach ca. 5 Minuten Inaktivität automatisch aus. Beim Ausschalten des Detektors ertönt zweimal ein Signalton, und die grüne LED erlischt.
9. Taschenlampe: Drücken Sie kurz die Taschenlampentaste, um die Taschenlampe ein- oder auszuschalten. Um die Batterielebensdauer zu verlangern, schaltet sich die Taschenlampe nach ca. 5 Minuten automatisch aus.

HINWEIS: Wenn die Batteriespannung für den Betrieb der Taschenlampe zu niedrig ist, zeigt der DetECTOR diesen Zustand durch dreimaliges Piepen an, und die Taschenlampe wird ausgeschaltet. Der Spanningsdetektor verfügt über einen eigenen Schwellenwert für niedrigen Batterieladestand und kann in Betrieb bleiben. Lesen Sie vor der Verwendung des Detectors die Informationen unter „Überprüfen des Betriebs" (Schritt 4) in dieser Anleitung.

AUSTAUSCHEN DER BATTERIE

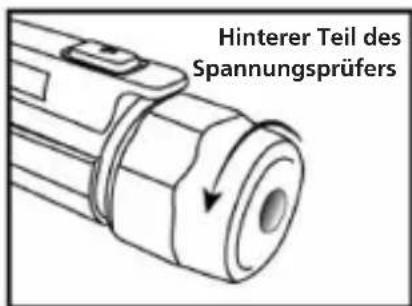

1. Schrauben Sie den Batteriedeckel vorsichtig an der Rückseite (Taschenlampenende) des Detektors ab.

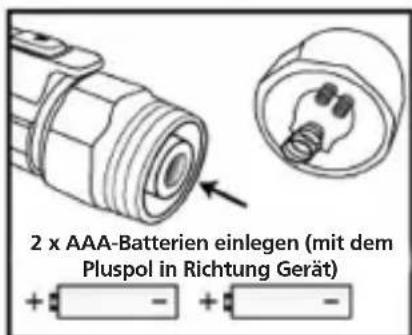

2. Ersetzen Sie die Batterien durch 2 AAA-Batterien mit 1,5 V. Beachten Sie die Polarität.

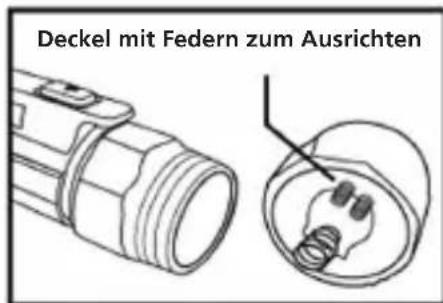

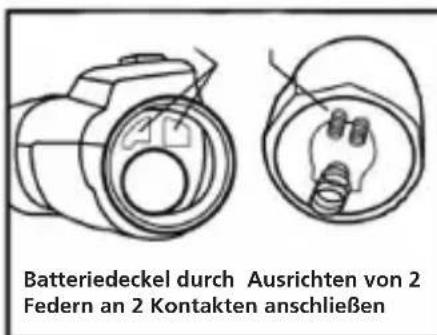

3. Richten Sie den Deckel wie oben gezeigt am Detektor aus.

4. Schrauben Sie die Abdeckung auf den Detektor, bis sie fest sitzt, und üben Sie bereits übermäßige Kraft aus.

5. Überprüfen Sie den Betrieb, indem Sie den Detektor mit einer tatsächlenspannung innerhalb des definierten Erfassungsbereichs des Detektors verwenden.

Hinweis: Wenn die Batterien zum ersten Mal geladen sind, entfernen Sieitte vor der Installation den weiBen rechteckigen Sicherheitsstreifen.

Achten Sie beim Austausch der Batterien daraufuf, zuerst den Deckel zu befestigen, um Wasser- und Staubschutz gemäß IP67 zu gewährleisten. Einloser oder zu fest angezogener Batteriedeckel kann den Wasser- und Staubschutz beeinträchtigen.

TECHNISCHE DATEN

Erfassungsspannungsbereich 12 V AC bis 1000 V AC 100 bis 1000 V AC

Frequenzbereich 50/60 Hz

Batterien 2x AAA/LR031,5VBatterien

Betriebsumgebungstemperatur 0^ to 50^ (32°F to 122°F)

Lagertemperatur -10 °C to 60 °C (14 °F to 140 °F)

Feuchtigkeit 80% max.

Höhe 2000 metres

Verschmutzungsgrad 2

Sicherheitskonformität CAT IV 1000 V

Automatische Abschaltung 5 minutes

Schutzart

IP67

Megger.

In China hergestelltes Produkt

Hinweis: Weitere Informationen finden Sie im vollständigen Benutzerhandbuch unter www.megger.com
