Produkttyp	Berührungsloser AC-Spannungsdetektor
Marke	Megger
Modell	VF5
Erfassungsbereich (Niederspannungsmodus)	12 V AC bis 1.000 V AC
Erfassungsbereich (Mittelspannungsmodus)	100 V AC bis 1.000 V AC
Frequenz	50/60 Hz
Stromversorgung	2 AAA-Batterien / LR03 1,5 V
Automatische Abschaltung	Nach etwa 5 Minuten Inaktivität
Schutzart	IP67 (staub- und wasserdicht)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-10 °C bis 60 °C
Maximale relative Luftfeuchtigkeit	80 %
Maximale Höhe	2.000 m
Verschmutzungsgrad	2
Sicherheitskategorie	CAT IV 1000 V
Doppelte Isolierung	Ja
Anzeigen	Grüne LED (Betrieb), rote LED (Spannung erkannt), orangefarbene LED (Niederspannungsmodus), akustischer Signalton, Vibration
Zusätzliche Funktionen	Taschenlampe, Lautlosmodus (Deaktivierung von Signalton und Vibration)
Wartung	Batteriewechsel (2x AAA), Funktionsprüfung vor jeder Verwendung
Reinigung	Mit einem feuchten Tuch abwischen, keine Lösungsmittel verwenden
Verfügbare Ersatzteile	AAA-Batterien (Standard)
Garantie	Nicht angegeben, siehe Megger
Herstellungsland	China

Häufig gestellte Fragen - VF5 Megger

Wie überprüfe ich die ordnungsgemäße Funktion des VF5 vor der Verwendung?

Überprüfen Sie vor der Verwendung des VF5, ob die grüne LED dauerhaft leuchtet, und testen Sie ihn dann an einer bekannten AC-Spannungsquelle (z. B. einer Steckdose), um die Erkennung zu bestätigen. Wenn die rote LED leuchtet und das Gerät piept und vibriert, funktioniert der Detektor ordnungsgemäß.

Wie deaktiviere ich den Signalton und die Vibration?

Schalten Sie den VF5 ein, indem Sie die Ein-/Aus-Taste drücken. Drücken und halten Sie dann die Ein-/Aus-Taste, bis die grüne LED blinkt. Signalton und Vibration sind dann deaktiviert. Um sie zu reaktivieren, wiederholen Sie den Vorgang, bis ein Piepton ertönt und das Gerät vibriert.

Was ist der Erfassungsbereich des Niederspannungsmodus?

Der Niederspannungsmodus (durch Gedrückthalten der 12-V-Taste aktiviert) erfasst Spannungen von 12 V AC bis 1.000 V AC. Im Niederspannungsmodus wird die LED orange und wechselt zu blinkendem Rot mit Pieptönen und Vibration, wenn Spannung erkannt wird.

Was bedeutet die automatische Abschaltung des VF5?

Um die Batterien zu schonen, schaltet sich der VF5 nach etwa 5 Minuten Inaktivität automatisch aus. Vor der Abschaltung gibt er zwei Pieptöne aus und die grüne LED erlischt. Schalten Sie das Gerät einfach wieder ein, um fortzufahren.

Wie wechsle ich die Batterien des VF5?

1. Schrauben Sie die Kappe auf der Rückseite des Detektors (Taschenlampenseite) ab. 2. Ersetzen Sie die Batterien durch 2 AAA 1,5 V-Batterien unter Beachtung der Polarität. 3. Richten Sie die Kappe mit den Federn an den Kontakten aus und schrauben Sie sie fest. 4. Überprüfen Sie die Funktion an einer bekannten Spannung.

Was tun, wenn die grüne LED nicht leuchtet?

Dies weist auf eine schwache Batterie oder einen Defekt hin. Ersetzen Sie die Batterien durch neue. Wenn das Problem weiterhin besteht, ist der Detektor möglicherweise defekt und muss ersetzt werden.

Kann der VF5 Spannung in abgeschirmten Kabeln erkennen?

Nein, der VF5 kann keine Spannung an abgeschirmten Kabeln, Kabeln in Metallschläuchen, hinter Trennwänden oder in Metallgehäusen erkennen. Isolierung und Entfernung beeinträchtigen die Erkennung.

Welche Sicherheitsvorkehrungen sind mit dem VF5 zu treffen?

Nicht für Spannungen über 1.000 V AC verwenden. Vor Gebrauch immer die Funktion überprüfen. Nicht verwenden, wenn das Gerät beschädigt ist oder die Batterien schwach sind. Die Messkategorien (CAT IV) beachten. Bei Bedarf persönliche Schutzausrüstung tragen.

Ist der VF5 wasserdicht?

Ja, der VF5 hat die Schutzart IP67, was bedeutet, dass er staubgeschützt ist und bis zu 1 Meter Tiefe für 30 Minuten in Wasser getaucht werden kann. Stellen Sie sicher, dass die Abdeckung des Batteriefachs fest verschraubt ist, um diesen Schutz zu erhalten.

Wo finde ich die vollständige Bedienungsanleitung des VF5?

Die vollständige Anleitung ist auf der Megger-Website verfügbar: www.megger.com. Sie können die Anleitung auch als PDF auf Websites wie notice-facile.com herunterladen.

BEDIENUNGSANLEITUNG VF5 Megger

Wechselspannungsdetektor

DE

SAFETY WARNINGS

■ Lesen Sie vor der Verwendung dieses Produkts die Sicherheitshinweise und die Bedienungsanleitung, machen Sie sich damit vertraut und befolgen Sie sie.
■ Die Sicherheitsfunktionen des Detektors schützen den Benutzer möglicherweise nicht, wenn sie nicht gemäß den Anweisungen des Herstellers verwendet werden.
■ Prüfen Sie vor der Verwendung, ob eine bekannte Spannungsquelle innerhalb des Nennwechselspannungsbereichs des Detektors vorhanden ist, um sicherzustellen, dass er einwandfrei funktioniert.
Isolierungstyp und -stärke, Abstand zur Spannungsquelle, abgeschirmte Drähte und andere Faktoren können den zuverlässigen Betrieb beeinträchtigen.
Der VF5 kann nur beim Aufspüren und Anzeigen von Spannung in Wechselstromkreisen hilfreich sein und darf nicht zur Überprüfung eines stromlosen Stromkreises verwendet werden. Dabei handelt es sich nicht um eine Sicherheitstestleuchte.
■ Verwenden Sie den Detektor nicht, wenn er beschädigt zu sein scheint oder nicht ordnungsgemäß funktioniert. Tauschen Sie das Produkt im Zweifelsfall aus.
■ Verwenden Sie das Gerät nicht bei Spannungen, die höher sind als auf dem VF5 angegeben.
■ Gehen Sie bei Spannungen über 30 V AC vorsichtig vor, da Stromschlaggefahr besteht.
■ Halten Sie sich an alle geltenden Sicherheitscodes. Tragen Sie zugelassene persönliche Schutzausrüstung bei Arbeiten in der Nähe stromführender Stromkreise, insbesondere bei möglichen Lichtbogenüberschlägen.
■ Betreiben Sie den Detektor nicht, wenn die Warnung „Batterie schwach“ angezeigt wird. Wechseln Sie sofort die Batterien

HINWEIS: Der VF5 kann keine Spannung an Panzerkabeln oder armierten Kabeln oder an Kabeln in Leerrohren, hinter Schalttafeln oder in Metallgehäusen erkennen.

CATIV Messkategorie IV: Gerät ist zwischen der Niederspannungsversorgungsquelle außerhalb des Gebäudes und dem Verbrauchergerät angeschlossen.

CATIII Messkategorie III: Gerät ist zwischen dem Verbrauchergerät und den Steckdosen angeschlossen.

CATII

Messkategorie II: Gerät ist zwischen den Steckdosen und den Anlagen des Anwenders angeschlossen.

INTERNATIONALE SICHERHEITSSYMBOLE

Potenzielle Gefahr. Weist darauf hin, dass der Benutzer wichtige

Sicherheitsinformationen im Handbuch nachschlagen muss

Weist auf das mögliche Vorhandensein gefährlicher Spannungen hin.

Gerät ist durch doppelte oder verstärkte Isolierung geschützt

Das Gerät entspricht den geltenden EU-Richtlinien

Entsorgung nach dem Ende der Nutzungsdauer

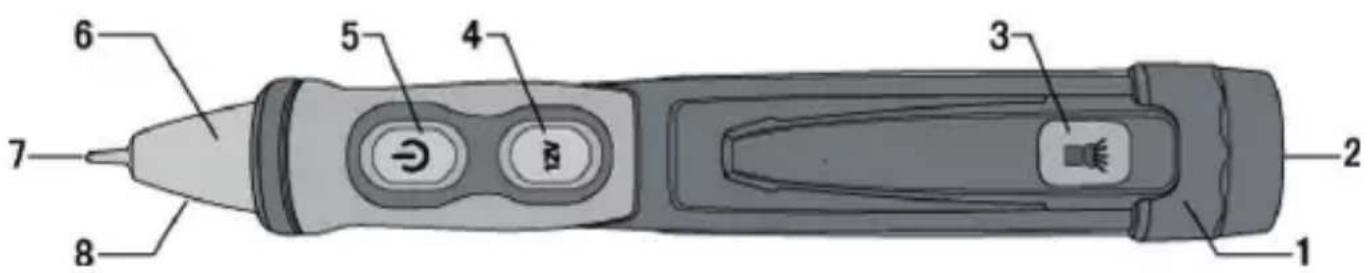

Detektorbeschreibung

6 5 4 3 7 2 1 8

1. Schraube an Batterieabdeckung
2. Taschenlampe
3. Taschenlampentaste

4. 12-V-Taste

5. Ein/Aus-Taste

6. LED-Anzeigen
7. Detektorspitze
8. Arbeitsleuchte

BEDIENUNG

1. Einschalten des VF5: Drücken Sie kurz die Ein/Aus-Taste ⏻ des Detektors. Der Signaltongeber ertönt einmal, vibriert einmal und die grüne LED leuchtet auf, um anzuzeigen, dass der Detektor eingeschaltet und betriebsbereit ist.
2. Ausschalten des VF5: Drücken Sie kurz die Ein/Aus-Taste ⏻ . Der VF5 gibt zweimal einen Signalton aus, vibriert zweimal und die grüne LED erlischt.
3. Ausschalten des Signaltongebers und des Vibrationsmotors: Schalten Sie den VF5 wie oben beschrieben ein. Der VF5 funktioniert jetzt sowohl mit dem Signaltongeber als auch mit dem Vibrationsmotor. Um den Signaltongeber und den Vibrationsmotor auszuschalten, halten Sie die Ein/Aus-Taste ☐ gedrückt, bis die grüne LED blinkt. Um den Signaltongeber und den Vibrationsmotor wieder einzuschalten, halten Sie die Ein/Aus-Taste ☐ gedrückt, bis die grüne LED blinkt. Der Signaltongeber ertönt und das Gerät vibriert.
4. Überprüfen des Betriebs: Vor der Verwendung des VF5: (1) Stellen Sie sicher, dass die grüne LED leuchtet, (2) Prüfen Sie den VF5 auf eine bekannte Wechselspannung, die sich innerhalb des definierten Erfassungsbereichs des VF5 befindet.

5. Niederspannungsmodus (12 V bis 1000 V AC): Schalten Sie den VF5 ein. Drücken Sie die 12-V-Taste und halten Sie sie gedrückt. Die grüne LED leuchtet nun orange, um anzuzeigen, dass sich der VF5 im Niederspannungsmodus befindet. Halten Sie die 12-V-Taste gedrückt, und halten Sie dabei die Spitze des VF5 in die Nähe einer Wechselspannung. Wenn Wechselspannung erkannt wird, leuchtet die LED rot und blinkt, ein Signalton ertönt, und der Detektor vibriert. Blinken, Piepton und Vibrationsgrad werden stärker, wenn sich der VF5 der Spannungsquelle nähert. Wenn der VF5 eine Mittelspannung erkennt (100 V - 1000 V), wechselt er automatisch in den Mittelspannungsmodus, die rote LED leuchtet ständig, der Signaltongeber piept schnell und der Detektor vibriert ständig.

6. Mittelspannungsmodus (100 V bis 1000 V AC): Halten Sie die Spitze des VF5 in der Nähe einer Wechselspannung. Wenn der VF5 eine Spannung innerhalb des definierten Erfassungsbereichs erkennt, erlischt die grüne LED, die rote LED leuchtet auf, der Signaltongeber piept schnell und der Detektor vibriert ständig.

HINWEIS: Der Detektor kann die tatsächliche Spannung nicht bestimmen. Die Spannungsstufe, bei der der Detektor vom Niederspannungs- in den Mittelspannungsmodus wechselt, wird von Isolierungstyp und -stärke, der Entfernung von der Spannungsquelle und anderen Faktoren beeinflusst.

1. Anzeige niedriger Batterieladestand: Wechseln Sie die Batterien, wenn die grüne LED nicht aufleuchtet. Ist der Detektor eingeschaltet und die Batteriespannung für einen zuverlässigen Betrieb zu niedrig, piept der Signaltongeber dreimal, und die grüne LED erlischt, um anzuzeigen, dass der Detektor nicht betriebsbereit ist. Wechseln Sie die Batterien, um den Betrieb wieder aufzunehmen.
2. Autom. Ausschalten: Um die Batterielebensdauer zu verlängern, schaltet sich der Detektor nach ca. 5 Minuten Inaktivität automatisch aus. Beim Ausschalten des Detektors ertönt zweimal ein Signalton, und die grüne LED erlischt.
3. Taschenlampe: Drücken Sie kurz die Taschenlampentaste, um die Taschen-lampe ein- oder auszuschalten. Um die Batterielebensdauer zu verlängern, schaltet sich die Taschenlampe nach ca. 5 Minuten automatisch aus.

HINWEIS: Wenn die Batteriespannung für den Betrieb der Taschenlampe zu niedrig ist, zeigt der Detektor diesen Zustand durch dreimaliges Piepen an, und die Taschenlampe wird ausgeschaltet. Der Spannungsdetektor verfügt über einen eigenen Schwellenwert für niedrigen Batterieladestand und kann in Betrieb bleiben. Lesen Sie vor der Verwendung des Detektors die Informationen unter „Überprüfen des Betriebs“ (Schritt 4) in dieser Anleitung.

AUSTAUSCHEN DER BATTERIE

1. Schrauben Sie den Batteriedeckel vorsichtig an der Rückseite (Taschenlampenende) des Detektors ab.

2. Ersetzen Sie die Batterien durch 2 AAA-Batterien mit 1,5 V. Beachten Sie die Polarität.

3. Richten Sie den Deckel wie oben gezeigt am Detektor aus.

4. Schrauben Sie die Abdeckung auf den Detektor, bis sie fest sitzt, und üben Sie dabei keine übermäßige Kraft aus.

5. Überprüfen Sie den Betrieb, indem Sie den Detektor mit einer bekannten Wechselspannung innerhalb des definierten Erfassungsbereichs des Detektors verwenden.

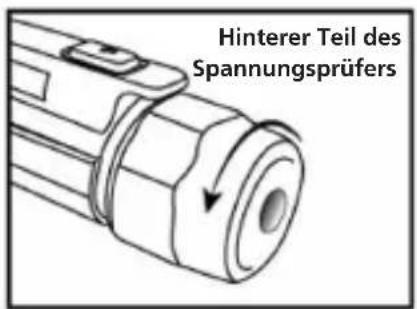

Hinterer Teil des Spannungsprüfers

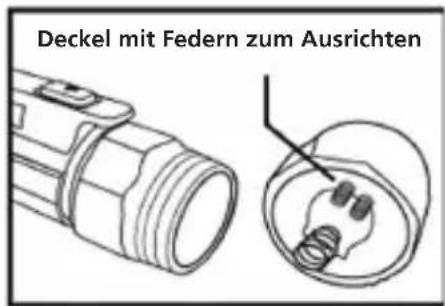

Deckel mit Federn zum Ausrichten

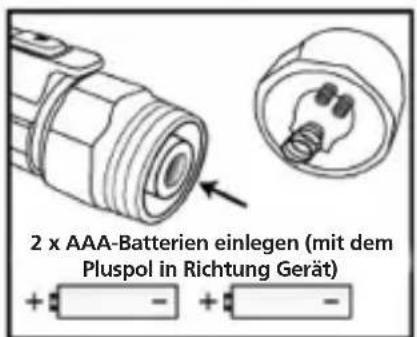

2 x AAA-Batterien einlegen (mit dem Pluspol in Richtung Gerät) + - + -

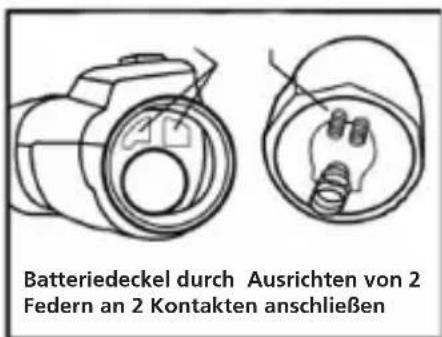

Batteriedeckel durch Ausrichten von 2 Federn an 2 Kontakten anschließen

Hinweis: Wenn die Batterien zum ersten Mal geladen sind, entfernen Sie bitte vor der Installation den weißen rechteckigen Sicherheitsstreifen.

Achten Sie beim Austausch der Batterien darauf, zuerst den Deckel zu befestigen, um Wasser- und Staubschutz gemäß IP67 zu gewährleisten. Ein loser oder zu fest angezogener Batteriedeckel kann den Wasser- und Staubschutz beeinträchtigen.

TECHNISCHE DATEN

Erfassungsspannungsbereich 12 V AC bis 1000 V AC 100 bis 1000 V AC

Frequenzbereich 50/60 Hz

Betriebsumgebungstemperatur 0 °C to 50 °C (32 °F to 122 °F)

Lagertemperatur -10 °C to 60 °C (14 °F to 140 °F)

Feuchtigkeit 80 % max.

Höhe 2000 metres

Verschmutzungsgrad 2

Sicherheitskonformität CAT IV 1000 V

Automatische Abschaltung 5 minutes

Schutzart

IP67

Megger.

In China hergestelltes Produkt

Hinweis: Weitere Informationen finden Sie im vollständigen Benutzerhandbuch unter www.megger.com
