Tipo de producto	Detector de tensión CA sin contacto
Marca	Megger
Modelo	VF5
Rango de detección (modo baja tensión)	12 V CA a 1 000 V CA
Rango de detección (modo media tensión)	100 V CA a 1 000 V CA
Frecuencia	50/60 Hz
Alimentación	2 pilas AAA / LR03 1,5 V
Apagado automático	Después de aproximadamente 5 minutos de inactividad
Grado de protección	IP67 (protegido contra polvo y agua)
Temperatura de funcionamiento	0 °C a 50 °C
Temperatura de almacenamiento	-10 °C a 60 °C
Humedad relativa máxima	80 %
Altitud máxima	2 000 m
Grado de contaminación	2
Categoría de seguridad	CAT IV 1000 V
Doble aislamiento	Sí
Indicadores	LED verde (encendido), LED roja (tensión detectada), LED naranja (modo baja tensión), pitido sonoro, vibración
Funciones adicionales	Linterna, modo silencioso (desactivación de pitido y vibración)
Mantenimiento	Reemplazo de pilas (2x AAA), verificar el funcionamiento antes de cada uso
Limpieza	Limpiar con un paño húmedo, no usar solventes
Piezas de repuesto disponibles	Pilas AAA (estándar)
Garantía	No especificada, consultar a Megger
País de fabricación	China

Preguntas frecuentes - VF5 Megger

¿Cómo verificar el correcto funcionamiento del VF5 antes de usarlo?

Antes de usar el VF5, asegúrese de que el LED verde esté encendido continuamente, luego pruébelo en una fuente de tensión CA conocida (por ejemplo, un enchufe eléctrico) para confirmar la detección. Si el LED rojo se enciende y el dispositivo emite pitidos y vibra, el detector funciona correctamente.

¿Cómo desactivar el pitido y la vibración?

Encienda el VF5 presionando el botón On/Off. Luego, mantenga presionado el botón On/Off hasta que el LED verde parpadee. El pitido y la vibración se desactivarán. Para reactivarlos, repita la misma operación hasta que suene un pitido y el dispositivo vibre.

¿Cuál es el rango de detección del modo de baja tensión?

El modo de baja tensión (activado manteniendo presionado el botón 12 V) detecta tensiones de 12 V CA a 1 000 V CA. En modo baja tensión, el LED se vuelve naranja y pasa a rojo intermitente con pitidos y vibraciones cuando se detecta tensión.

¿Qué significa el apagado automático del VF5?

Para ahorrar pilas, el VF5 se apaga automáticamente después de aproximadamente 5 minutos de inactividad. Antes de apagarse, emite dos pitidos y el LED verde se apaga. Solo es necesario volver a encender el dispositivo para continuar.

¿Cómo reemplazar las pilas del VF5?

1. Desatornille la tapa trasera del detector (lado de la linterna). 2. Reemplace las pilas por 2 pilas AAA de 1,5 V respetando la polaridad. 3. Alinee la tapa con los resortes en los contactos y atornille firmemente. 4. Verifique el funcionamiento en una tensión conocida.

¿Qué hacer si el LED verde no se enciende?

Esto indica una batería baja o un defecto. Reemplace las pilas por unas nuevas. Si el problema persiste, el detector puede estar defectuoso y debe ser reemplazado.

¿Puede el VF5 detectar tensión en cables blindados?

No, el VF5 no puede detectar tensión en cables blindados, cables que pasan por conductos metálicos, detrás de tabiques o en cajas metálicas. El aislamiento y la distancia afectan la detección.

¿Cuáles son las precauciones de seguridad a tomar con el VF5?

No usar para tensiones superiores a 1 000 V CA. Siempre verificar el funcionamiento antes de usar. No usar si el dispositivo está dañado o las pilas están bajas. Respetar las categorías de medición (CAT IV). Usar equipo de protección personal si es necesario.

¿El VF5 es resistente al agua?

Sí, el VF5 tiene un grado de protección IP67, lo que significa que está protegido contra el polvo y puede sumergirse en agua hasta 1 metro durante 30 minutos. Asegúrese de que la tapa del compartimiento de pilas esté bien atornillada para mantener esta protección.

¿Dónde puedo encontrar el manual de usuario completo del VF5?

El manual completo está disponible en el sitio web de Megger: www.megger.com. También puede descargar el manual en formato PDF en sitios como notice-facile.com.

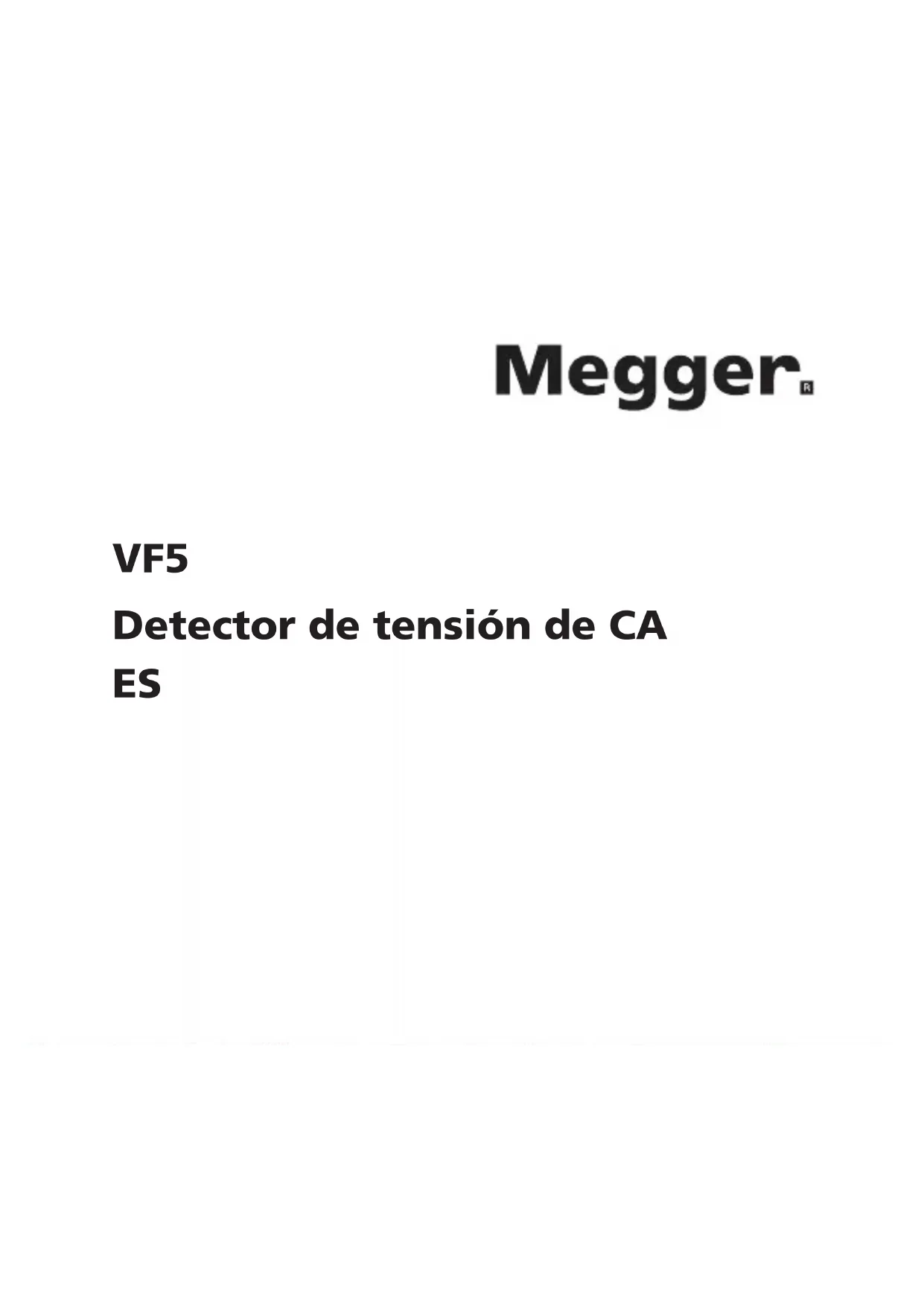

MANUAL DE USUARIO VF5 Megger

Detector de tensión de CA ES

⚠️ADVERTENCIAS DE SEGURIDAD

■ Lea, comprenda y siga las advertencias de seguridad y las instrucciones de funcionamiento del manual antes de utilizar este producto.
Es posible que las características de seguridad del detector no protejan al usuario si no se utiliza de acuerdo con las instrucciones del fabricante.
- Compruebe si existe una fuente con tensión conocida dentro del rango de tensión de CA nominal del detector antes de utilizarlo para asegurarse de que esté en condiciones de funcionamiento.
El tipo y espesor del aislamiento, la distancia a la fuente de tensión, el recubrimiento de los cables y otros factores pueden afectar a la fiabilidad del funcionamiento.
El VF5 puede ayudar a detectar solamente circuitos de CA con tensión y no se debe utilizar como medio de verificación de un circuito sin tensión. Esta no es una luz de comprobación de seguridad.
No utilice el detector si parece dañado o si no funciona correctamente. En caso de duda, reemplace el producto.
■ No lo utilice con tensiones superiores a las indicadas en el VF5.
Extreme las precauciones con tensiones superiores a 30 V CA, ya que puede existir peligro de descarga eléctrica.
Cumpla con todos los códigos de seguridad aplicables. Utilice equipos de protección personal aprobados cuando trabaje cerca de circuitos eléctricos con corriente, especialmente con respecto al potencial de arco eléctrico.
No use el detector si se muestra una advertencia de batería baja. Reemplace las pilas de inmediato.

NOTA: El VF5 no puede detectar tensión en cables apantallados o armados, ni en cables en tubo, detrás de paneles o en recintos metálicos.

CATIV Categoría de medición IV: Equipos conectados entre la fuente de la red de suministro eléctrico de baja tensión del exterior del edificio y el cuadro de distribución.

CATIII Categoría de medición III: Equipos conectados entre el cuadro de distribución y las tomas de corriente.

CATII Categoría de medición II: Equipos conectados entre las tomas de corriente y los equipos del usuario.the electrical outlets and the user's equipment.

SÍMBOLOS DE SEGURIDAD INTERNACIONALES :

Peligro potencial. Indica que el usuario debe consultar el manual para obtener información de seguridad importante

Indica que pueden existir tensiones peligrosas

El equipo está protegido por aislamiento doble o reforzado.

CE El equipo cumple con las directivas actuales de la UE.

Eliminación al final de la vida útil

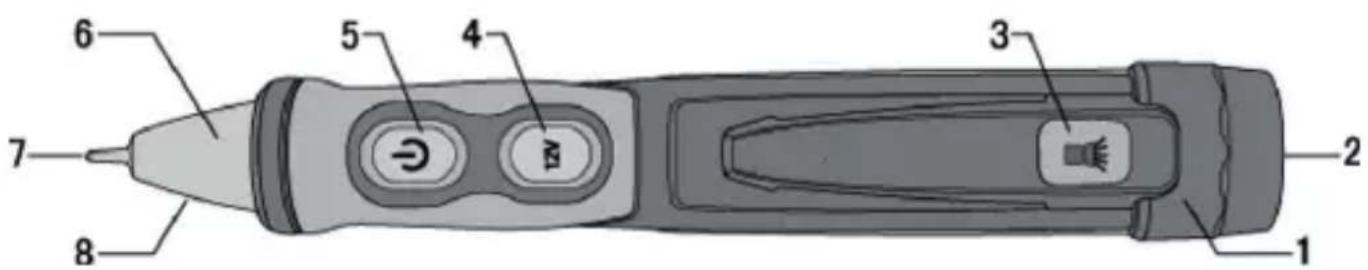

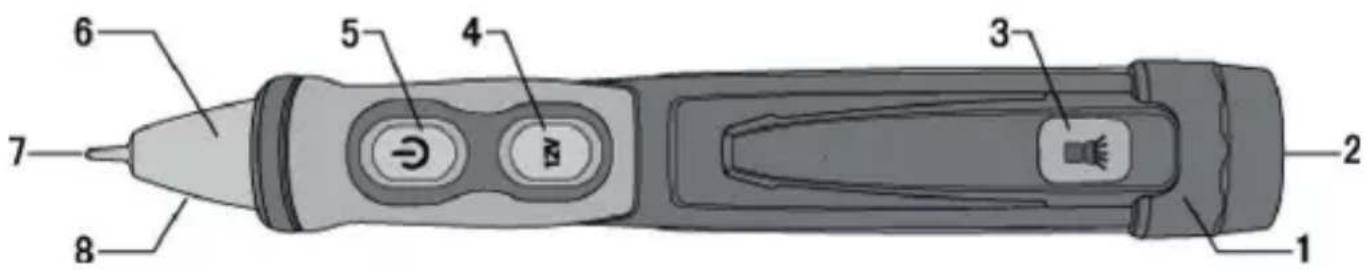

Descripción del detector

1 2 3 4 5 6 7 8

1. Tapa de batería con tornillo

2. Linterna

3. Botón de linterna

4. Botón de 12 V.

5. Botón de encendido/apagado

6. Indicadores LED

7. Punta detectora

8. Luz de trabajo

FUNCIONAMIENTO

1. Encendido del VF5: Presione momentáneamente el ⏻ botón de encendido/apagado del detector. El detector emitirá un solo pitido, vibrará una vez y el LED verde se iluminará para indicar que el detector está encendido y listo para su uso.
2. Apagado del VF5: Presione momentáneamente el ⏻ botón de encendido/apagado. El VF5 emitirá dos pitidos, vibrará dos veces y el LED verde se apagará.
3. Desactivación del avisador acústico y de vibración: Encienda el VF5 como se ha indicado anteriormente. El VF5 funcionará ahora con el avisador acústico y de vibración. Para apagar el avisador acústico y de vibración, mantenga presionado el botón de encendido/apagado hasta que la luz LED verde parpadee. Para volver a encender el avisador acústico y de vibración, mantenga presionado el botón de encendido/apagado hasta que la luz LED verde parpadee, el avisador emita un pitido y vibre.
4. Comprobación del funcionamiento: Antes de usar el VF5, (1) asegúrese de que el LED verde esté iluminado y (2) compruebe el VF5 con una tensión de CA conocida que esté dentro del rango de detección definido del VF5.
5. Modo de baja tensión (12 V a 1000 V CA): Eliminación al final de la vida útil mantenga pulsado el botón de 12 V. El LED verde cambiará a naranja para indicar que VF5 está en el modo de baja tensión. Mientras presiona el botón de 12 V, coloque la punta del VF5 cerca de una tensión de CA. Cuando se detecte tensión de CA, el LED se encenderá en rojo y parpadeará, la alarma sonará y el detector vibrará. La frecuencia del parpadeo, el pitido y la vibración irá en aumento a medida que el VF5 se aproxime a la fuente de tensión. Si el VF5 detecta una tensión media (100 V – 1000 V), cambiará automáticamente al modo de media tensión, el LED rojo brillará con luz fija, el avisador acústico emitirá un pitido rápido y el detector

vibrará continuamente.

1. Modo de media tensión (100 V a 1000V CA): Coloque la punta del VF5 cerca de una tensión de CA. Si el VF5 detecta tensión dentro del rango de detección definido, el LED verde se apagará, el LED rojo se encenderá, el avisador emitirá un pitido rápido y el detector vibrará continuamente.

NOTA: El detector no puede determinar la tensión real. El nivel de tensión al que el detector cambia del modo de baja a media tensión se ve afectado por el tipo y el espesor del aislamiento, la distancia a la fuente de tensión y otros factores.

1. Indicación de batería baja: Reemplace las pilas si el LED verde no se enciende. Cuando el detector esté encendido pero la tensión de la batería sea demasiado baja para un funcionamiento fiable, la sonda emitirá un pitido tres veces y el LED verde se apagará para indicar que el detector no está operativo. Cambie las pilas para restablecer el funcionamiento.
2. Apagado automático: Para conservar la vida útil de la batería, el detector se apagará automáticamente después de aproximadamente 5 minutos de inactividad. Al apagarse, el detector emitirá dos pitidos y el LED verde se apagará.
3. Linterna: Pulse momentáneamente bel botón de linterna para encender o apagar la luz. Para conservar la vida útil de la batería, la linterna se apagará automáticamente después de aproximadamente 5 minutos.

NOTA: Si la tensión de la batería es demasiado baja para poder usar la linterna, el detector sonará tres veces y la linterna se apagará. El detector de tensión tiene su propio umbral de batería baja y podría seguir estando operativo. Consulte Comprobación del funcionamiento (Paso 4) de esta guía antes de utilizar el detector..

SUSTITUCIÓN DE LAS PILAS

1. Con cuidado, desatornille la tapa de la batería de la parte posterior (lado de la linterna) del detector.
2. Sustituya las pilas por 2 pilas AAA de 1,5V. Respete la polaridad.
3. Alinee cuidadosamente la tapa con el detector tal como se muestra arriba.
4. Atornille la tapa de las baterías hasta que esté bien apretada; no aplique demasiada fuerza.
5. Compruebe el funcionamiento utilizando el detector con un conductor con tensión de CA conocida dentro del rango de detección definido del detector..

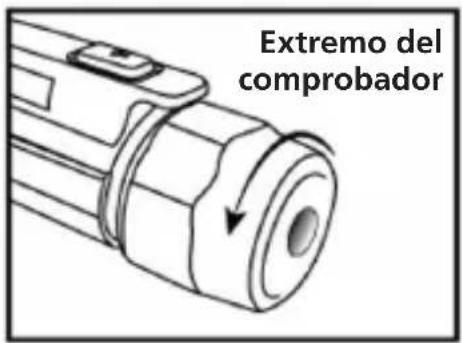

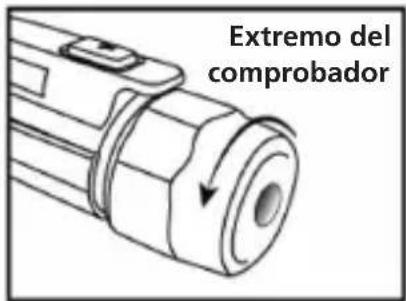

Extremo del comprobador

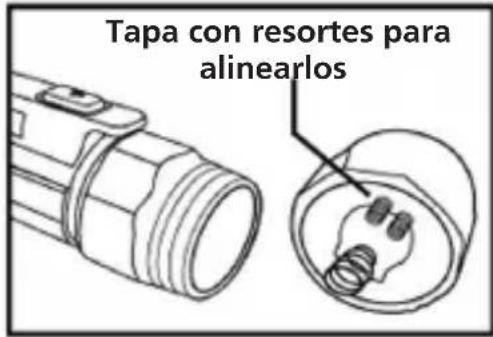

Tapa con resortes para alinearlos

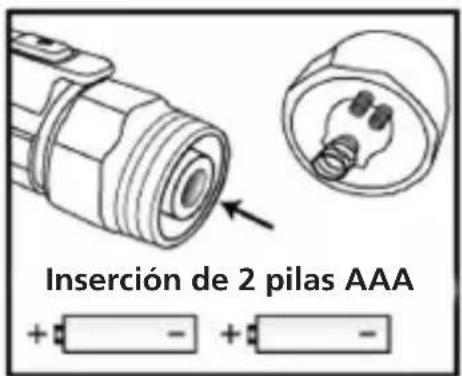

Insertión de 2 pilas AAA + - + -

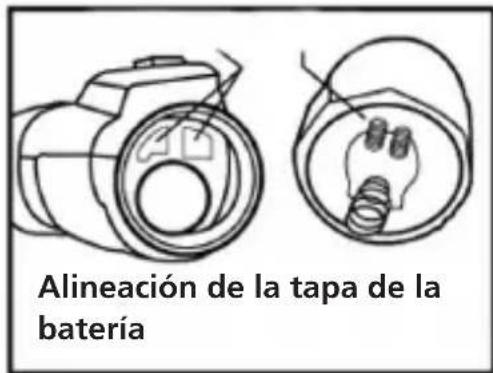

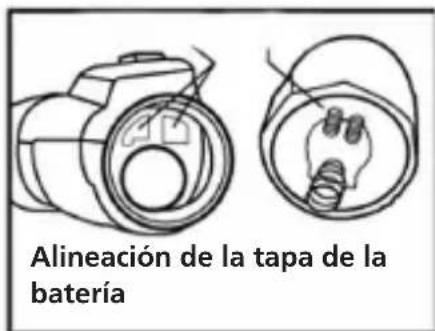

Alineación de la tapa de la batería

Nota: Si coloca las baterías por primera vez, retire la tira rectangular blanca de seguridad antes de instalarlas.

Cuando sustituya las baterías, asegúrese de asegurar la tapa para mantener la protección IP67 contra el agua y el polvo. Si la tapa de batería está floja o demasiado apretada, puede comprometer la protección contra el agua y el polvo.

ESPECIFICACIONES

Rango de tensión de detección 12 V de CA a 1000 V de CA 100 V a 1000 V de CA

Rango de frecuencia 50/60 Hz

Baterías 2 pilas AAA / LR03 de 1,5 V,

Temperatura ambiente 0 °C a 50 °C (32 °F a 122 °F) de funcionamiento

Temperatura de De -10 °C a 60 °C (14 °F a 140 °F)

almacenamiento

Humedad 80 % máx.

Altitud 2000 metros

Grado de contaminación 2

Normativa de seguridad CAT IV 1000 V

Apagado automático 5 minutos

Clasificación de

protección de entrada IP67

Megger.

Producto fabricado en China

Nota: Para obtener información detallada, consulte la Guía del usuario VF5 completa en www.megger.com

Villaviciosa de Odón (Madrid)

Tel. [phone]

Correo electrónico: [e-mail]

Megger es una marca registrada.

Los productos de Megger se distribuyen en 146 países de todo el mundo. Este instrumento se fabrica en China.

La empresa se reserva el derecho de modificar las especificaciones o el diseño sin previo aviso

Megger ^®

VF5

Detector de tensión de CA

ES-LT

⚠️ADVERTENCIAS DE SEGURIDAD

■ Lea, comprenda y siga las advertencias de seguridad y las instrucciones de funcionamiento que se indican en manual antes de utilizar este producto.
Las funciones de seguridad del detector pueden no proteger al usuario si el producto no se utiliza según las instrucciones del fabricante.
■ Revise el producto en una fuente que se sepa que está activa y que se encuentre dentro del rango de tensión nominal de CA del detector antes de utilizarlo, para asegurarse de que esté en buen estado.
■ El funcionamiento confiable se puede ver afectado por el tipo y el grosor del aislamiento, la distancia desde la fuente de la tensión, los cables blindados y otros factores.
El VF5 solo puede ayudar a indicar si un circuito de CA está activo y no se debe utilizar para la verificar si un circuito está desenergizado. Esta no es una luz de prueba de seguridad.
No utilice el detector si parece dañado o si no funciona correctamente. En caso de dudas, reemplace el producto.
■ No lo utilice con tensiones superiores a las indicadas en el VF5.
Tenga cuidado al trabajar con tensiones superiores a 30 V CA, dado que puede existir el riesgo de descarga eléctrica.
Cumpla con todos los códigos de seguridad correspondientes. Utilice un equipo de protección personal adecuado al trabajar cerca de circuitos eléctricos activos, especialmente en lo relacionado con la posibilidad de formación de arcos eléctricos.
No opere el detector si está activa la advertencia de batería baja. Reemplace la batería de inmediato.

NOTA: El VF5 no puede detectar tensiones en cables blindados o con fundas, en cables dentro de conductos, detrás de paneles ni en gabinetes metálicos.

CATIV Categoría de medición IV: Equipo conectado entre el origen de la alimentación de la red eléctrica de baja tensión afuera del edificio y la unidad del consumidor.

CATIII Categoría de medición III: Equipo conectado entre la unidad del consumidor y los tomacorrientes

CATII

Categoría de medición II: Equipo conectado entre los tomacorrientes y el equipo del usuario.

SÍMBOLOS DE SEGURIDAD INTERNACIONALES:

Peligro potencial. Indica que el usuario debe consultar el manual para otener información de seguridad importante.

Indica que pueden existir tensiones peligrosas.

El equipo está protegido por aislamiento doble o reforzado.

El equipo cumple con las directivas actuales de la UE.

Eliminación al final de la vida útil

Descripción del detector

1 2 3 4 5 6 7 8

1. Tornillo en la tapa de la batería

2. Linterna

3. Botón de la linterna

4. Botón de 12 V

5. Botón de encendido/apagado

6. Indicadores LED

7. Punta del detector

8. Luz de trabajo

FUNCIONAMIENTO

1. Encendido de VF5: Presione momentáneamente el botón 🔒 de encendido/apagado del detector. El resonador emitirá un pitido, vibrará una vez, y el LED verde se iluminará para indicar que el detector está encendido y listo para su uso.
2. Apagado del VF5: Presione momentáneamente el botón de encendido/apagado. El VF5 emitirá dos pitidos, vibrará dos veces y el LED verde se apagará.
3. Apagado del resonador y del motor vibratorio: Encienda el VF5 según lo descrito anteriormente. El VF5 funcionará con el resonador y el motor vibratorio. Para apagar el resonador y el motor vibratorio, mantenga presionado el botón de encendido/apagado hasta que el LED verde parpadee. Para encender nuevamente el resonador y el motor vibratorio, mantenga presionado el botón de encendido/apagado hasta que el LED verde parpadee, el resonador emita un pitido, y la unidad vibre.
4. Verifique el funcionamiento: Antes de utilizar el VF5, (1) asegúrese de que el LED verde esté brillando, (2) revise el VF5 en una tensión de CA que se sepa que está activa dentro del rango de detección definido del VF5.

5. Modo de baja tensión (de 12 V a 1000 V CA): Enciende el VF5. Mantenga presionado el botón de 12 V. El LED verde cambiará a naranja para indicar que VF5 está en el modo de baja tensión. Mientras presiona el botón de 12 V, coloque la punta del VF5 cerca de una tensión de CA. Cuando se detecta tensión de CA, el LED cambia a rojo y parpadea, el resonador emite un pitido, y el detector vibra. El parpadeo, los pitidos y la vibración aumentarán a medida que el VF5 se acerca a la fuente de la tensión. Si el VF5 detecta una media tensión (de 100 V a 1000 V), cambiará automáticamente al modo de media tensión, el LED rojo quedará encendido de manera constante, el resonador emitirá pitidos rápidos, y el detector vibrará contantemente.

6. Modo de media tensión (de 100 V a 1000 V CA): Coloque la punta del VF5 cerca de una tensión de CA. Si el VF5 detecta tensión dentro del rango de detección definido, el LED verde se apagará, el LED rojo se encenderá, el resonador emitirá pitidos rápidos, y el detector vibrará contantemente.

NOTA: El detector no puede determinar la tensión real. El nivel de tensión en el que el detector cambia del modo de baja tensión al de media tensión se ve afectado por el tipo y el grosor del aislamiento, la distancia desde la fuente de la tensión y otros factores.

1. Indicación de batería baja: Reemplace las baterías si el LED verde no se enciende. Cuando el detector está encendido y la tensión de la batería es demasiado baja para que sea posible un funcionamiento confiable, el resonador emitirá tres pitidos, y el LED verde se apagará para indicar que el detector no se puede utilizar. Cambie las baterías para poder volver a utilizar el producto.
2. Apagado automático: Para mantener la duración de la batería, el detector se apaga automáticamente después de, aproximadamente, cinco minutos de inactividad. Al apagarse, el detector emitirá dos pitidos, y el LED verde se apagará
3. Linterna: Oprima momentáneamente el botón de la linterna para encenderla o apagarla. Para mantener la duración de la batería, la linterna se apaga automáticamente después de, aproximadamente, cinco minutos.

NOTA: Si la tensión de la batería es demasiado baja para que funcione la linterna, el detector indicará este estado emitiendo tres pitidos, y la linterna se apagará. El detector de tensión cuenta con su propio umbral de batería baja y puede permanecer operativo. Consulte el paso 4 de esta guía, “Verifique el funcionamiento”, antes de utilizar el detector.

REEMPLAZO DE LA BATERÍA

1. Desatornille cuidadosamente la tapa de la batería en la parte posterior (extremo de la linterna) del detector.
2. Reemplace las baterías por 2 baterías AAA de 1,5 V. Respete la polaridad.
3. Alinee con cuidado la tapa con el detector, según se muestra anteriormente.
4. Atornille la tapa en el detector hasta que esté apretada. No aplique demasiada fuerza.
5. Verifique el funcionamiento del detector utilizándolo en una tensión de CA activa que se encuentre dentro del rango de detección definido del detector.

Extremo del comprobador

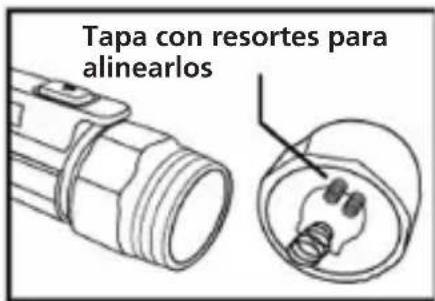

Tapa con resortes para alinearlos

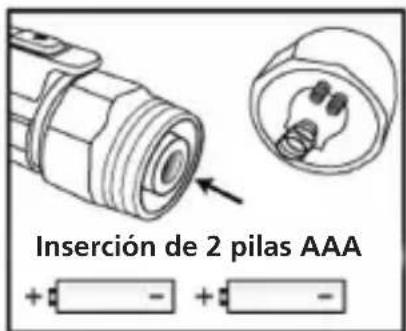

Inserción de 2 pilas AAA + - + -

Alineación de la tapa de la batería

Nota: Cuando cargue las baterías por primera vez, quite la tira de seguridad rectangular antes de instalarlas.

Cuando reemplace las baterías, asegúrese de fijar la tapa antes para mantener la protección IP67 contra el polvo y el agua. Si la tapa de las baterías está suelta o demasiado apretada, esto puede perjudicar la protección contra el polvo y el agua.

ESPECIFICACIONES

Rango de tensión de detección De 12 V CA a 1000 V CA, De 100 V a 1000 V CA

Rango de frecuencia 50/60 Hz

Baterías 2 baterías AAA/LR03 de 1,5 V

Temperatura operacional ambiental De 0 °C a 50 °C (de 32 °F a 122 °F)

Temperatura de almacenamiento De -10 °C a 60 °C (de 14 °F a 140 °F)

Humedad 80 % máx.

Altitud 2000 metros

Grado de contaminación 2

Cumplimiento de seguridad CAT IV 1000 V

Apagado automático 5 minutos

Clasificación de protección

de entrada

IP67

Megger.

Producto fabricado en China

Nota: Para obtener detalles completos, consulte la Guía del usuario del VF5 completa www.megger.com

Megger Limited

Archcliffe Road,

Dover Kent

CT17 9EN

Inglaterra

T [phone]

Fax: [phone]

Correo electrónico: [e-mail]

Megger es una marca comercial registrada

Los productos Megger se distribuyen en 146 países en todo el mundo. Este instrumento está fabricado en China.

La empresa se reserva el derecho de modificar las especificaciones o el diseño sin previo aviso

Megger.

VF5
