VP455T - Ventilateur Bimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Bimar
Modèle	VP455T
Hauteur réglable	Oui, par colonne télescopique
Inclinaison verticale	Oui, réglable haut-bas
Oscillation	Oui, droite-gauche
Nombre de vitesses	3 (min, moy, max)
Modes de ventilation	Normal, Silent (silencieux), Natural (intermittent)
Minuterie (Timer)	De 0,5 h à 7,5 h par incréments de 0,5 h
Télécommande	Oui, avec pile CR2032, portée 4 m
Panneau de commandes	Intégré sur le pied, avec touches Power, Speed, Mode, Timer, Swing
Type de base	Base ronde avec contrepoids
Grilles de protection	Grille avant et arrière amovibles
Hélice	Amovible, 3 pales
Alimentation	Secteur 220-240 V, 50 Hz
Puissance	Environ 45 W (estimation)
Consommation en veille	~0,5 W
Dimensions (hauteur max)	Environ 130 cm
Diamètre de la base	Environ 35 cm
Poids net	Environ 4,5 kg
Niveau sonore max	Environ 55 dB(A) (estimation)
Utilisation prévue	Intérieur, domestique, température ambiante < 40°C
Matériaux	Plastique ABS, métal pour colonne et moteur
Entretien	Nettoyage avec chiffon doux légèrement humide, pas d'abrasifs
Classe électrique	Classe II (double isolation)
Accessoires inclus	Télécommande, pile CR2032, diffuseur d'arômes (optionnel)

FOIRE AUX QUESTIONS - VP455T Bimar

Comment assembler le ventilateur VP455T ?

Suivez les étapes : fixez la colonne à la base avec la vis en L, insérez la grille arrière, placez l'hélice sur l'arbre et serrez l'écrou, puis fixez la grille avant avec l'anneau et la vis. Assurez-vous que toutes les pièces sont bien bloquées avant utilisation.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon doux légèrement humide. Évitez les produits abrasifs ou corrosifs. Ne plongez jamais le ventilateur dans l'eau et vérifiez que les parties électriques sont sèches après nettoyage.

Comment remplacer la pile de la télécommande ?

Retirez la languette vers le centre avec un petit tournevis, sortez le porte-pile, remplacez la pile CR2032 en respectant les pôles, puis refermez. En cas d'inactivité prolongée, retirez la pile.

Comment utiliser la fonction d'oscillation ?

Appuyez sur la touche 'SWING' (ou 'OSC' sur la télécommande) pour activer l'oscillation droite-gauche. Appuyez à nouveau pour la désactiver. Le symbole correspondant s'allume ou s'éteint.

Quels sont les modes de ventilation disponibles ?

Trois modes : Normal (ventilation constante), Silent (ventilation silencieuse), Natural (intermittent, simule le vent naturel). Sélectionnez-les avec la touche 'MODE'.

Comment régler la minuterie ?

Appuyez plusieurs fois sur la touche 'TIMER' pour choisir une durée de 0,5 h à 7,5 h (par pas de 0,5 h). Le temps s'affiche sur le panneau. Pour désactiver, appuyez jusqu'à éteindre toutes les durées.

Le ventilateur peut-il être utilisé avec un diffuseur d'arômes ?

Oui, certains modèles acceptent un diffuseur. Versez quelques gouttes d'huile essentielle sur le filtre (sans exagérer) et accrochez-le à la grille arrière à l'aide des crochets. Évitez tout contact avec la peinture.

Quelles sont les consignes de sécurité importantes ?

Ne pas insérer d'objets dans les grilles, ne pas utiliser à plus de 40°C, toujours débrancher avant nettoyage, ne pas tirer sur le câble, et ne pas laisser les enfants sans surveillance. L'appareil est de classe II.

Comment régler la hauteur du ventilateur ?

Dévisser la capsule de fixation sur la colonne, ajuster la hauteur en levant ou baissant le corps principal, puis revisser la capsule pour bloquer.

Que faire en cas de dysfonctionnement ou de bruit anormal ?

Éteignez immédiatement l'appareil et débranchez-le. Vérifiez que l'hélice tourne librement et qu'aucune obstruction ne bloque les grilles. Si le problème persiste, contactez un technicien qualifié.

MODE D'EMPLOI VP455T Bimar

Nous vous prions de lire attentivement ces instru d'utiliser l'appareil et de les divulguer à toutes les pourraient en avoir besoin. Gardez-lez a portée d lecture de ce manuel d'instruction certaines parti difficiles à comprendre ou si vous aviez des doute contacter la société à l'adresse indiquée avant d'u produit.

Attention:instructions et les avertissements pour sûre.

Ce symbole indique que l'appareil est de la classe cordon d'alimentation est dépourvu de pôle à la t

AVERTISSEMENTS GÉNÉRAUX

- Cet appareil est exclusivement destiné à l'usage domestique ventilation des espaces intérieurs : ne l'utilisez pour aucune a autre usage est considéré comme inopportun et donc danger constructeur décline toute responsabilité pour les détériorati une utilisation inappropriée, incorrecte ou non conforme d'emploi et/ou pour des réparations effectuées par du perso qualifié.

Cet appareil est destiné à être utilisé dans des applications dc et analogues telles que:

- les coins cuisines réservés au personnel des magasins, buret autres environnements professionnels;

• les fermes ;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
• les environnements de type chambres d'hôtes.

- Certains modèles peuvent être utilisés avec un diffuseur d'arômes pour parfumer les ambiances, parfaits pour le bureau, le salon, etc

diffuser les arômes, versez quelques gouttes d'huile/d'essence fournies) sur le filtre, sans exagérer dans la quantité de façon risquer d'endommager la peinture du ventilateur par l'effet de liquide oxydant. Accrochez le diffuseur d'arômes à la grille fre l'arrière (toujours à l'extérieur) au moyen des crochets fixés d

- N'introduisez aucun outil ni vos doigts entre les mailles de la grille de protection de l'hélice.

- N'utilisez pas l'appareil à une température ambiante supérieure à 40°C.

- Ce produit ne peut être utilisé par des enfants de moins de 8 ans ou par des personnes possédant des capacités physiques, sensor mentales réduites, sans expérience ni connaissances suffisant qu'elles ne se trouvent sous la surveillance de quelqu'un ou de reçu les instructions nécessaires relatives à l'utilisation en tous de l'appareil et à leur compréhension. Les enfants ne doivent cas jouer avec l'appareil. Le nettoyage et l'entretien à la channel l'utilisateur ne doivent pas être effectués par des enfants surveillance.

- Cet appareil peut être utilisé par des enfants de 8 ans et plus et par des personnes avec des capacités physiques, sensorielles ou réduites ou avec un manque d'expérience ou de connaissance surveillance de ces personnes a été mise en place ou s'ils ont instructions au sujet de l'utilisation en toute sécurité de l'appar compris les risques liés. Les enfants ne doivent pas jouer avec Les opérations de nettoyage et d'entretien ne doivent pas être des enfants à moins qu'ils aient plus de 8 ans et qu'ils soient surveillés.

- Tenir hors de la portée des enfants.

- Attention : lors de l'emploi d'appareils électriques, les consignes de sécurité doivent toujours être respectées afin d'éviter tout risque d'incendie, d'électrocution ou de blessure.

- N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il semble endommagé ; en cas de doute, adressez-vous à un technicien

• Assurez-vous que l'hélice fonctionne correctement: dans le cas contraire, éteignez l'appareil et faites-le contrôler par un technicien spé
• Ne déplacez pas l'appareil durant son fonctionnement.
• Retirez toujours la fiche de la prise de courant lorsque l'appareil ne fonctionne pas.
• Débranchez toujours l'appareil de la prise de courant avant d'assembler, de démonter ou de nettoyer l'appareil.
• N'exposez pas l'appareil aux agents atmosphériques (soleil, pluie. etc.).
• Ne touchez pas l'appareil avec les mains ou les pieds mouillés
• Ne tirez pas sur le câble pour déplacer l'appareil.
• Ne tirez pas sur le câble d'alimentation ou sur l'appareil pour débrancher la fiche de la prise de courant.
• Si le câble est endommagé, il doit être obligatoirement remplacé par le constructeur ou son service d'assistance technique, ou bien p personne qualifiée, de façon à prévenir tout éventuel risque.
• Assurez-vous que le ventilateur est débranché de l'alimentation électrique avant de retirer le bouclier de protection.

INSTALLATION

• Après avoir enlevé l'emballage, assurez-vous de l'intégrité de l'appareil ; en cas de doute, ne l'utilisez pas et adressez-vous à un personnel professionnellement qualifié. Ne laissez pas les éléments d'emballage (sachets en plastique, polystyrène expansé, clous, etc...) à la portée de main des enfants car ils constituent des sources de danger potentielles, mais éliminez-les conformément aux normes en vigueur dans les conteneurs spéciaux de tri sélectif.
• Avant d'utiliser l'appareil, vérifiez que la tension du réseau corresponde bien à celle indiquée sur la plaque signalétique de l'appareil. En cas d'incompatibilité entre la prise et la fiche de l'appareil, faites remplacer la prise avec une autre de type approprié par des techniciens professionnellement qualifiés qui devront s'assurer que la section des câbles de la prise corresponde à la puissance absorbée par l'appareil. En général, l'utilisation d'adaptateurs ou de rallonges est déconseillée ; cependant, s'il s'avère indispensable d'en utiliser, ils doivent être conformes aux normes de sécurité en vigueur et leur débit de courant (ampères) ne doit être inférieur au débit maximum de l'appareil.

- Avant chaque utilisation, vérifiez si l'appareil est en bon état, si le cordon électrique n'est pas endommagé: en cas de doute, il faut s'adresser à du personnel professionnellement qualifié.

- La prise de courant doit être facile d'accès afin de pouvoir débrancher facilement l'appareil en cas d'urgence.

Eloignez l'appareil des :

- sources de chaleur (par ex. flammes libres, gazinières, etc.)

- conteneurs de liquides (par ex. éviers, etc.) pour éviter les éclaboussures d'eau et qu'il ne tombe à l'intérieur (distance de 2 mètres minimum)

- tissus (rideaux, etc.) ou des matières volatiles susceptibles d'obstruer la grille d'aspiration ; vérifiez aussi que la partie avant ne soit pas obstruée de matières volatiles (poussières, etc.).

- La surface d'appui doit être stable, horizontale (car l'appareil pourrait basculer) et lisse.

ASSEMBLAGE

Attention : avant d'assembler le ventilateur, s'assurer qu'il est bien débranché.

L'appareil ne peut être utilisé que s'il est complètement et correctement assemblé à tous niveaux et donc avec une base avec contre poids, des grilles de protection, une hélice.

Procéder comme c'est décrit ci-dessous et utiliser les figures pour référence.

A. Dévisser et défiler la capsule (6) de la colonne et insérer l'anneau (3), puis revisser la capsule.

B. Greffer la colonne (14) dans le siège relatif de la base, la bloquer grâce à la vis en forme de "L" avec la rondelle (1) en engageant aussi le contre poids

C. S'assurer que la colonne, la base et le contrepoids soient solidement accouplés.

D. Dévisser la capsule (15) et la capsule (16) (tourner dans le sens des aiguilles d'une montre), du corps moteur.

E. Insérer la grille arrière (12) dans le corps moteur, s'assurer que la poignée est bien dans la partie supérieure et bloguer à l'aide de la capsule spéciale (15).

F. Insérer l'hélice (13) sur l'arbre moteur (5) et bloquer avec la capsule spéciale (16) (tourner dans le sens contraire des aiquilles d'une montre et serrer).

G. Pour fixer la grille antérieure, il est important de poser l'unité principale sur un plan d'appui lisse et sans aspérité. Coupler la grille antérieure (11) à celle postérieure (12) et les bloquer avec un anneau en plastique, (la vis de fixation est bien dans la partie inférieure) et assurer la fixation en vissant la vis (10).

H. A la fin de l'opération, vérifier que les grilles de protection soient bien couplées et solidaires au moteur.

1) Vis en forme de "L"
2) Base avec contre poids
3) Anneau
4) Télécommande
5) L'arbre moteur
6) Capsule fixation tige
7) Tuyau réglable
8) Vis fixation
9) Panneau de commandes
10) Vis anneau en plastique
11) Grille antérieure/écran de protection
12) Grille postérieure
13) Hélice
14) Colonne
15) Capsule fixation grille arrière
16) Capsule fixation ventilateur

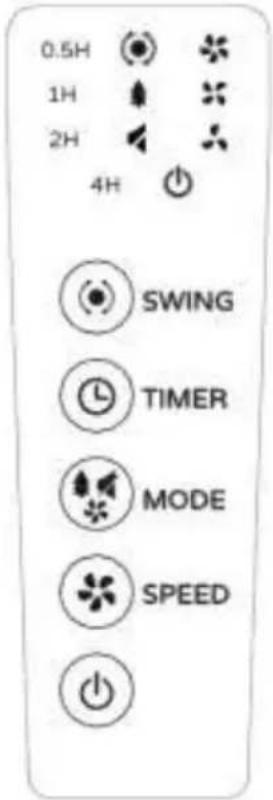

Panneau de commandes

0.5H 1H 2H 4H SWING TIMER MODE SPEED Power

Télécommande

SPEED MODE TIMER OSC

UTILISATION

Attention : le ventilateur ne peut être utilisé que s'il est bien assemblé et en bon état.

Les fonctions du ventilateur se mettent en route soit à l'aide des touches du panneau de commandes et avec la télécommande qui doit être dirigée vers l'avant (distance maximale d'environ 4m) vers le panneau de commandes.

Pour remplacer la batterie “CR2032”, retirer la languette vers le centre (utiliser un petit tournevis) et défiler en même temps le porte batterie, remplacer la batterie (tout en respectant les pôles) et refermer le porte-batterie. Pendant de longues périodes d’inactivités de la télécommande, retirer la batterie.

Le ventilateur a les éléments de réglage et de commande suivants :

- Touche stand/by-ON “●”: pour actionner le ventilateur ou le désactiver en le mettant en stand-by

- Ventilation : on peut sélectionner les trois vitesses en pressant la touche"

SPEED

": le symbole correspondant s'affichecorrespondant à la vitesse sélectionnée : (=min; = moy ; =max).

MODE

- Mode : les trois modes se sélectionnent en pressant la touche" :

1. Normal: ventilation constante

2. Silent: ventilation constante et silencieuse (symbole “”)

3. Natural: ventilation intermittente (symbole “”), c'est à dire comme les schémas représentés ici.

Vitesse maximale sélectionnée

Vitesse moyenne sélectionnée

Vitesse minimale sélectionnée

Timer: règle la durée de fonctionnement, à la fin de ce dernier, l'appareil s'arrête. Appuyer à plusieurs reprises sur la touche “TIMER”: à chaque pression, le temps change (de ½ h jusqu'à 7'h30' avec des réglages à la ½ h), et sur le panneau de commande le temps sélectionné s'affiche. Pour désactiver la minuterie, appuyer sur la touche jusqu'à ce que toutes les durées s'éteignent.

- Oscillation (droite-gauche): appuyer sur la touche “”, l’activer (symbole allumé) ou la désactiver (symbole éteint), “

- Inclinaison verticale (haut-bas): elle se sélectionne en mettant le corps du moteur dans la direction souhaitée (haut-horizontal-bas).

- Réglage hauteur : dévisser la capsule (6); lever ou baisser l'unité principale à la bonne hauteurpuis bloquer la capsule.

Pour actionner le ventilateur, insérer la fiche dans a prise de courant: s'affiche alors le symbole“” (indique l'état de stand-by); pour activer le ventilateur appuyer sur la touche“” et sélectionner les fonctions souhaitées.

Pour désactiver l'appareil, appuyer sur la touche“ ⏻”: le symbole“ ⏻” reste allumé. Pour éteindre l'appareil retirer la fiche de la prise de courant.

NETTOYAGE ET ENTRETIEN

Attention: avant d'exécuter les opérations de nettoyage ordinaires, débrancher la fiche de la prise de courant.

• Pour le nettoyage, utiliser un chiffon doux, légèrement humide; éviter les produits abrasifs ou corrosifs.
• Ne plonger aucune partie du ventilateur dans l'eau ou dans un autre liquide ; si cela devait arriver, ne pas plonger la main dans le liquide, mais débrancher avant toute chose la fiche de la prise de courant. Sécher l'appareil avec soin et vérifier que toutes les parties électriques sont sèches : en cas de doute, s'adresser à un personnel professionnel qualifié.
• Il est indispensable de maintenir les trous d'aération du moteur dégagés de toute présence de poussière et de particules textiles.
• En cas de longues périodes d'inutilisation, ranger le ventilateur à l'abri de la poussière et de l'humidité ; nous recommandons d'utiliser son emballage original.
• Si l'on décide de ne plus utiliser l'appareil, il est recommandé de le rendre inopérant en coupant le câble d'alimentation (s'assurer au préalable d'avoir débranché la fiche de la prise de courant) et de rendre inoffensives les parties qui sont dangereuses si des enfants devaient s'en servir pour jouer (par exemple l'hélice).
• Les piles de la télécommande doivent être jetées dans les bacs de collecte prévus à cet effet, conformément aux normes en vigueur.

AVERTISSEMENTS POUR L'ÉLIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPÉENNE 2011/65/UE.

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.
