Tipo di prodotto	Ventilatore a piedistallo
Marca	Bimar
Modello	VP455T
Altezza regolabile	Sì, tramite colonna telescopica
Inclinazione verticale	Sì, regolabile alto-basso
Oscillazione	Sì, destra-sinistra
Numero di velocità	3 (min, media, max)
Modalità di ventilazione	Normale, Silenzioso, Naturale (intermittente)
Timer	Da 0,5 ore a 7,5 ore con incrementi di 0,5 ore
Telecomando	Sì, con pila CR2032, portata 4 m
Pannello di controllo	Integrato sul piede, con tasti Power, Speed, Mode, Timer, Swing
Tipo di base	Base rotonda con contrappeso
Griglie di protezione	Griglia anteriore e posteriore rimovibili
Elica	Rimovibile, 3 pale
Alimentazione	Rete 220-240 V, 50 Hz
Potenza	Circa 45 W (stima)
Consumo in standby	~0,5 W
Dimensioni (altezza max)	Circa 130 cm
Diametro della base	Circa 35 cm
Peso netto	Circa 4,5 kg
Livello sonoro max	Circa 55 dB(A) (stima)
Utilizzo previsto	Interno, domestico, temperatura ambiente < 40°C
Materiali	Plastica ABS, metallo per colonna e motore
Manutenzione	Pulizia con panno morbido leggermente umido, niente abrasivi
Classe elettrica	Classe II (doppio isolamento)
Accessori inclusi	Telecomando, pila CR2032, diffusore di aromi (opzionale)

Domande frequenti - VP455T Bimar

Come assemblare il ventilatore VP455T?

Segui i passaggi: fissa la colonna alla base con la vite a L, inserisci la griglia posteriore, posiziona l'elica sull'albero e stringi il dado, poi fissa la griglia anteriore con l'anello e la vite. Assicurati che tutte le parti siano ben bloccate prima dell'uso.

Come pulire il ventilatore?

Spegni sempre l'apparecchio prima della pulizia. Usa un panno morbido leggermente umido. Evita prodotti abrasivi o corrosivi. Non immergere mai il ventilatore in acqua e verifica che le parti elettriche siano asciutte dopo la pulizia.

Come sostituire la pila del telecomando?

Rimuovi la linguetta verso il centro con un piccolo cacciavite, estrai il portapila, sostituisci la pila CR2032 rispettando i poli, poi richiudi. In caso di inattività prolungata, rimuovi la pila.

Come usare la funzione di oscillazione?

Premi il tasto 'SWING' (o 'OSC' sul telecomando) per attivare l'oscillazione destra-sinistra. Premi di nuovo per disattivarla. Il simbolo corrispondente si accende o si spegne.

Quali sono le modalità di ventilazione disponibili?

Tre modalità: Normale (ventilazione costante), Silenzioso (ventilazione silenziosa), Naturale (intermittente, simula il vento naturale). Selezionale con il tasto 'MODE'.

Come impostare il timer?

Premi più volte il tasto 'TIMER' per scegliere una durata da 0,5 ore a 7,5 ore (con incrementi di 0,5 ore). Il tempo viene visualizzato sul pannello. Per disattivare, premi fino a spegnere tutte le durate.

Il ventilatore può essere usato con un diffusore di aromi?

Sì, alcuni modelli accettano un diffusore. Versa qualche goccia di olio essenziale sul filtro (senza esagerare) e aggancialo alla griglia posteriore con i ganci. Evita il contatto con la vernice.

Quali sono le importanti istruzioni di sicurezza?

Non inserire oggetti nelle griglie, non usare a temperature superiori a 40°C, spegnere sempre prima della pulizia, non tirare il cavo, e non lasciare i bambini incustoditi. L'apparecchio è di classe II.

Come regolare l'altezza del ventilatore?

Svitare la capsula di fissaggio sulla colonna, regolare l'altezza alzando o abbassando il corpo principale, poi riavvitare la capsula per bloccare.

Cosa fare in caso di malfunzionamento o rumore anomalo?

Spegni immediatamente l'apparecchio e scollegalo. Verifica che l'elica giri liberamente e che nessuna ostruzione blocchi le griglie. Se il problema persiste, contatta un tecnico qualificato.

MANUALE UTENTE VP455T Bimar

Scansiona il codice QR per guardare una Guida rapida del funzionamento.

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l'intera durata di vita dell'apparecchio. Se nella lettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina.

Questo simbolo indica la classe II isolamento elettrico, per cui la spina del cordone è priva del polo per la messa a terra.

AVVERTENZE GENERALI

- Questo apparecchio è destinato solo all'impiego dome per la ventilazione di ambienti interni: non utilizzatelo pro scopo.

Ogni altro uso è da considerarsi improprio e pericc costruttore non potrà essere ritenuto responsabile di e danni derivanti da uso improprio, erroneo e irresponsal da riparazioni effettuate da personale non qualificato.

Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in an domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte:

- in negozi, uffici e altri luoghi di lavoro similari;

• in aziende agricole o similari;
• da clienti di alberghi, motel e altri ambienti di tipo residenziale;
• in ambienti del tipo bed and breakfast.

- Non infilare alcun utensile o le dita fra le maglie della griglia di protezione della ventola.

- Non utilizzare l'apparecchio con temperatura ambie superiore a 40°C.

- L'apparecchio può essere utilizzato da bambini di e inferiore a 8 anni e da persone con ridotte capacità fisie sensoriali o mentali, o prive di esperienza o della neces conoscenza, purché sotto sorveglianza oppure dopo che stesse abbiano ricevuto istruzioni relative all'uso sic dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchi pulizia e la manutenzione destinata ad essere effetti dall'utilizzatore non deve essere effettuata da bambini sorveglianza.

- Questo apparecchio può essere utilizzato da bambini c'anni in su e da persone con ridotte capacità fisiche, ser mentali o con mancanza di esperienza o conoscenza se stata assicurata un'adeguata sorveglianza oppure se ha ricevuto istruzioni circa l'uso in sicurezza dell'appare hanno compreso i pericoli correlati. I bambini non gliocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate da ban meno che non abbiano più di 8 anni e siano sorvegliati.

• L'apparecchio deve essere mantenuto fuori dalla porta bambini.
• Attenzione: quando si utilizzano apparecchi elettrici, o sempre rispettare le precauzioni di sicurezza di base pe i rischi di incendio, di scosse elettriche e di lesioni fisich
• Non usare l'apparecchio se non funziona correttamento sembra danneggiato; in caso di dubbio rivolgersi a person professionalmente qualificato.
• Assicurarsi che il ventilatore funzioni correttamente: ne contrario spegnere l'apparecchio e farlo controllare personale professionalmente qualificato.
• Non spostare l'apparecchio durante il funzionamento.
• Se l'apparecchio non è in funzione togliere la spina dal corrente.
• Scollegare sempre l'apparecchio dalla presa di correnti di assemblare, smontare e prima di pulire l'apparecchio
• Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).
• Non toccare l'apparecchio con mani o piedi bagnati.
• Non tirare il cavo per spostare l'apparecchio.
• Non tirare il cavo d'alimentazione o l'apparecchio stess disinserire la spina dalla presa di corrente.
• Se il cavo di alimentazione è danneggiato, esso deve su dal costruttore o dal suo servizio assistenza tecnica comunque da una persona con qualifica similare, in mo prevenire ogni rischio.

- Questo apparecchio non è destinato a essere fatto fun per mezzo di un temporizzatore esterno o con un sister comando a distanza separato, per evitare il rischio di in nel caso l'apparecchio sia coperto e/o sia posizionato in non corretto o ad altro dispositivo che possa accendere l'apparecchio automaticamente, evitando così rischi di persone, animali o cose.

- In caso di guasto o cattivo funzionamento spegner l'apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettua personale non qualificato possono essere pericolose e decadere la garanzia.

- Assicurarsi che il ventilatore sia scollegato dalla ret alimentazione prima di togliere lo schermo di protezior

INSTALLAZIONE

• Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d'imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata. Attenzione: eventuali adesivi o fogli pubblicitari applicati sulla griglia, devono essere rimossi prima dell'uso dell'apparecchio.
• Prima di collegare l'apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell'apparecchio.

• Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.

• Posizionare l'apparecchio lontano da:

- fonti di calore (ad es. fiamme libere, fornello gas, ecc.)

- contenitori di liquidi (ad esempio, lavelli ecc.) per evitare schizzi d'acqua o che vi possa cadere (distanza minima 2 metri)

- tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili (polvere, ecc.).

- La superficie di appoggio deve essere stabile, non in pendenza (in quanto l'apparecchio potrebbe ribaltarsi) e liscia.

ASSEMBLAGGIO

Attenzione: prima di assemblare il ventilatore, assicurarsi che sia scollegato dalla presa di corrente.

L'apparecchio può essere utilizzato solo se completamente e correttamente assemblato in tutte le sue parti, quindi completo di base con contrappeso, griglie di protezione, elica.

Procedere come descritto e utilizzare le figure per riferimento.

A. Svitare e sfilare la ghiera (6) dalla colonna ed inserire l'anello (3), e riavvitare la ghiera.
B. Innestare la colonna (14) nella relativa sede della base, bloccarla mediante la vite a “L” con rondella (1) impegnando anche il contrappeso Assicurarsi che colonna e base e contrappeso siano saldamente accoppiati.
C. Svitare la ghiera(15) e la ghiera (16) (ruotare in senso orario), dal corpo motore. Inserire la griglia posteriore (12) nel corpo motore, accertare che la maniglia risulti nella parte superiore, e bloccare con l'apposita ghiera (15).
D. Inserire l'elica (13) sull'albero motore (5) e bloccare con l'apposita ghiera (16) (ruotare in senso antiorario e serrare).
E. Per fissare la griglia anteriore è conveniente appoggiare l'unità principale su un piano d'appoggio liscio e privo di asperità. Accoppiare la griglia anteriore (11) a quella posteriore (12) bloccarle con anello in plastica, (la vite di fissaggio è bene risulti nella parte inferiore) e assicurare il fissaggio avvitando la vite (10).
F. Al termine dell'operato, verificare che le griglie di protezione siano saldamente accoppiate e solidali al motore.

1) Vite a "L"
2) Base con contrappeso
3) Anello
4) Telecomando
5) Albero motore
6) Ghiera fissaggio asta
7) Tubo regolabile
8) Vite fissaggio piantana
9) Pannello comandi
10) Vite anello in plastica
11) Griglia anteriore/schermo di protezione
12) Griglia posteriore
13) Elica
14) Colonna
15) Ghiera fissaggio griglia posteriore
16) Ghiera fissaggio ventola

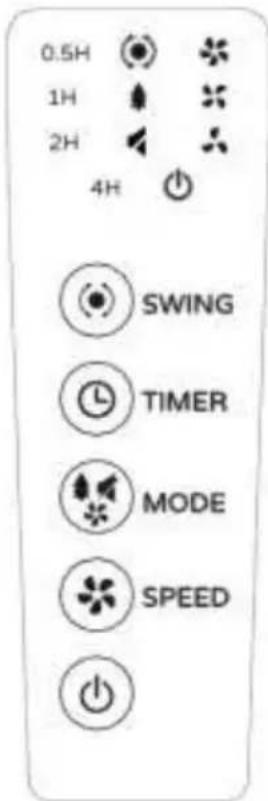

Pannello comandi

0.5H 1H 2H 4H SWING TIMER MODE SPEED Power

Telecomando

SPEED MODE TIMER OSC

USO

Attenzione: il ventilatore può essere utilizzato solo se correttamente assemblato in buono stato.

Le funzioni del ventilatore si azionano sia con la tastiera del pannello comandi, e con il telecomando che deve essere puntato frontalmente (distanza max di circa 4m) verso il pannello comandi.

Per sostituire la batteria "CR2032", spostare la linguetta verso il centro (utilizzare un piccolo cacciavite) e contemporaneamente sfilare il porta-batteria, sostituire la batteria (rispettando la polarità) e richiudere il porta-batteria. Per lunghi periodi di inattività del telecomando togliere la batteria.

Il ventilatore ha i seguenti elementi di regolazione e comando:

- Tasto stand/by-ON “☐”: per azionare il ventilatore o disattivarlo mettendolo in stand-by

- Ventilazione: le tre velocità si selezionano premendo il tasto

ISPEED": si illumina il simbolo corrispondente alla velocità selezionata: (=min; =med; =max).

- Modalità:le tre modalità si selezionano premendo il tasto “MODE”:

1. Normal: ventilazione costante

2. Silent: ventilazione costante e silenziosa (simbolo"

3. Natural: ventilazione intermittente (simbolo “✗”), cioè come gli schemi qui raffigurati.

Velocità massima selezionata

Velocità media selezionata

Velocità minima selezionata

- Timer: imposta il tempo di funzionamento, al termine del quale l'apparecchio

si arresta. Premere ripetutamente il tasto “”, ad ogni pressione varia il tempo (da 12 h sino a 7'h30' con settaggi di 12 h), e sul pannello comandi si illumina il tempo selezionato. Per disattivare il timer, premere il tasto sino a che si spengono tutti i tempi.

- Oscillazione (destra-sinistra): premere il tasto “”, attivarla (simbolo acceso) o disattivarla (simbolo spento), “”.

- Inclinazione verticale (alto-basso): si seleziona, dirigendo il corpo motore nella direzione desiderata (alto-orizzontale-basso).

- Regolazione altezza: svitare la ghiera (6); alzare o abbassare l'unità principale all'altezza conveniente e poi bloccare la ghiera.

Per azionare il ventilatore, inserire la spina nella presa di corrente: si illuminail simbolo“” (indica lo stato di stand-by); per attivare il ventilatore premere il tasto “” e selezionare le funzioni desiderate.

Per disattivare l'apparecchio, premere il tasto“: il simbolo“ rimane acceso. Per spegnere l'apparecchio togliere la spina dalla presa di corrente.

PULIZIA E MANUTENZIONE

Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi o corrosivi.
• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse succedere non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di corrente. Asciugare con cura l'apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• E' indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine: verificare periodicamente e pulire con un panno.
• Per periodi lunghi di inutilizzo, è consigliabile riporre il ventilatore al riparo da polvere e umidità.
• Se si decide di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini (ad esempio l'elica).
• Lo smaltimento della batteria del telecomando deve avvenire negli appositi contenitori, smaltirle nel rispetto delle norme vigenti.

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
