VP455T - Ventilator Bimar - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	Bimar
Modell	VP455T
Höhenverstellbar	Ja, mittels Teleskopsäule
Vertikale Neigung	Ja, höhenverstellbar
Oszillation	Ja, links-rechts
Anzahl der Geschwindigkeiten	3 (niedrig, mittel, hoch)
Lüftungsmodi	Normal, Silent (leise), Natural (intermittierend)
Timer	Von 0,5 h bis 7,5 h in 0,5-h-Schritten
Fernbedienung	Ja, mit CR2032-Batterie, Reichweite 4 m
Bedienfeld	Integriert im Standfuß, mit Tasten Power, Speed, Mode, Timer, Swing
Basisart	Runde Basis mit Gegengewicht
Schutzgitter	Abnehmbares Front- und Rückgitter
Lüfterflügel	Abnehmbar, 3 Flügel
Stromversorgung	Netz 220-240 V, 50 Hz
Leistung	Ca. 45 W (Schätzung)
Standby-Verbrauch	~0,5 W
Abmessungen (max. Höhe)	Ca. 130 cm
Basisdurchmesser	Ca. 35 cm
Nettogewicht	Ca. 4,5 kg
Max. Geräuschpegel	Ca. 55 dB(A) (Schätzung)
Verwendungszweck	Innenbereich, Haushalt, Raumtemperatur < 40°C
Materialien	ABS-Kunststoff, Metall für Säule und Motor
Wartung	Reinigung mit leicht feuchtem weichem Tuch, keine Scheuermittel
Schutzklasse	Klasse II (doppelte Isolierung)
Enthaltenes Zubehör	Fernbedienung, CR2032-Batterie, Duftspender (optional)

Häufig gestellte Fragen - VP455T Bimar

Wie montiere ich den Ventilator VP455T?

Befolgen Sie die Schritte: Befestigen Sie die Säule mit der L-Schraube an der Basis, setzen Sie das Hintergitter ein, platzieren Sie den Lüfterflügel auf der Welle und ziehen Sie die Mutter fest, dann befestigen Sie das Vordergitter mit dem Ring und der Schraube. Stellen Sie sicher, dass alle Teile vor Gebrauch fest sitzen.

Wie reinige ich den Ventilator?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein leicht feuchtes, weiches Tuch. Vermeiden Sie scheuernde oder ätzende Produkte. Tauchen Sie den Ventilator niemals in Wasser und stellen Sie sicher, dass die elektrischen Teile nach der Reinigung trocken sind.

Wie wechsle ich die Batterie der Fernbedienung?

Ziehen Sie die Lasche mit einem kleinen Schraubendreher zur Mitte hin, nehmen Sie den Batteriehalter heraus, ersetzen Sie die CR2032-Batterie unter Beachtung der Polarität und schließen Sie wieder. Bei längerer Nichtbenutzung die Batterie entfernen.

Wie verwende ich die Oszillationsfunktion?

Drücken Sie die Taste 'SWING' (oder 'OSC' auf der Fernbedienung), um die Links-Rechts-Oszillation zu aktivieren. Drücken Sie erneut, um sie zu deaktivieren. Das entsprechende Symbol leuchtet auf oder erlischt.

Welche Lüftungsmodi sind verfügbar?

Drei Modi: Normal (konstante Lüftung), Silent (leise Lüftung), Natural (intermittierend, simuliert natürlichen Wind). Wählen Sie sie mit der Taste 'MODE'.

Wie stelle ich den Timer ein?

Drücken Sie mehrmals die Taste 'TIMER', um eine Dauer von 0,5 h bis 7,5 h (in 0,5-h-Schritten) auszuwählen. Die Zeit wird auf dem Panel angezeigt. Zum Deaktivieren drücken Sie, bis alle Zeiten erloschen sind.

Kann der Ventilator mit einem Duftspender verwendet werden?

Ja, einige Modelle akzeptieren einen Duftspender. Geben Sie ein paar Tropfen ätherisches Öl auf den Filter (nicht übertreiben) und hängen Sie ihn mit den Haken am Hintergitter ein. Vermeiden Sie Kontakt mit der Farbe.

Welche wichtigen Sicherheitshinweise gibt es?

Stecken Sie keine Gegenstände in die Gitter, verwenden Sie den Ventilator nicht bei über 40°C, trennen Sie ihn vor der Reinigung immer vom Netz, ziehen Sie nicht am Kabel und lassen Sie Kinder nicht unbeaufsichtigt. Das Gerät ist Klasse II.

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie die Feststellkapsel an der Säule, stellen Sie die Höhe durch Anheben oder Absenken des Hauptkörpers ein, ziehen Sie die Kapsel wieder fest, um zu fixieren.

Was tun bei Fehlfunktion oder ungewöhnlichen Geräuschen?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Überprüfen Sie, ob der Lüfterflügel frei dreht und keine Blockade die Gitter behindert. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

BEDIENUNGSANLEITUNG VP455T Bimar

Dieses Symbol fordert Sie auf, diese Anleitung Gebrauch des Geräts zu lesen und bei Bedarf au Personen darüber zu informieren. Bewahren Anleitung zum späteren Nachschlagen und währ gesamten Lebensdauer des Geräts auf. Sollten Anleitung schwer verständlich sein oder wenn haben, kontaktieren Sie bitte das Unternehmen der letzten Seite genannten Adresse, bevor Sie benutzen.

ACHTUNG!

Hinweise und Warnungen für die sichere Benut: Dieses Symbol zeigt die elektrische Isolationsklä Deshalb ist der Stecker des Kabels ohne Erdung

ALLGEMEINE HINWEISE

- Dieses Gerät ist nur für die Verwendung in Haushalten zum Kühlen von Innenräumen vorgesehen und darf nicht für andere Zwecke ein werden.

Jede davon abweichende Verwendung wird als unsachgem gefährlich angesehen. Der Hersteller haftet nicht für eventuelle die durch unsachgemäßen, fehlerhaften oder unverantwortliche Gebrauch und/oder durch Reparaturen entstehen, die von qualifizierten Personen durchgeführt werden.

Haushaltsgeräte sind Geräte, die für typische Haushaltsfunktion von unerfahrenen Personen, oder in den folgenden Umgebung typische Haushaltsfunktionen verwendet werden dürfen:

• In Geschäften, Büros und anderen Arbeitsumgebungen.
• In landwirtschaftlichen oder ähnlichen Unternehmen.
• Von Gästen in Hotels, Motels und anderen Wohnumgebung
• In Frühstückspensionen.

- Keine Werkzeuge und auch die Finger nicht in die Maschen des Schutzgitters des Flügelrads stecken.

- Das Gerät nicht bei Umgebungstemperaturen über 40°C verw

- Das Gerät kann von Kindern ab 8 Jahren und Personen r eingeschränkten körperlichen, sensorischen oder geistigen Fä oder mangelnder Erfahrung und Wissen benutzt werden, sofe notwendige Aufsicht oder Anweisungen in Hinblick auf den sich Umgang mit dem Gerät erhalten, und wenn sie sich der möglich Gefahren bewusst sind. Kinder sollten nicht mit dem Gerät sp vom Benutzer durchzuführende Säuberung und Wartung dar von Kindern ohne Aufsicht vorgenommen werden.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fäder oder mangelnder Erfahrung und Wissen benutzt werden, sofern notwendige Aufsicht oder Anweisungen im Hinblick auf den Sitz Umgang mit dem Gerät erhalten, und wenn sie sich der mögliche Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät sp. Säuberung und Wartung darf nicht von Kindern durchgeführten werden, außer wenn sie über 8 Jahre alt sind und dabei beaufsicht werden.

- Das Gerät muss sich außerhalb der Reichweite von Kindern be

- Achtung: Bei Benutzung von Elektrogeräten sind immer die grundlegenden Sicherheitsvorschriften einzuhalten, um die G Feuer, Stromschlägen und Verletzungen zu vermeiden.

- Das Gerät nicht benutzen, wenn es nicht richtig funktioniert oder beschädigt ist. Sich im Zweifelsfall an einen Fachmann wende

- Sich vergewissem, ob der Ventilator korrekt funktioniert. Das Gerät andemfalls ausschalten und es von einem qualifizierten Fachmann überprüfen lassen.

- Das Gerät nicht verschieben, wenn es in Funktion ist.

- Ziehen Sie, wenn das Gerät nicht benutzt wird, den Stecker au Steckdose.

- Ziehen Sie vor dem Zusammenbauen, dem Zerlegen oder Säuberung des Geräts immer den Stecker aus der Steckdose.

- Setzen Sie das Gerät nicht der Witterung (Sonne, Regen, usw

- Berühren Sie das Gerät nicht mit nassen Händen oder Füßen.

- Ziehen Sie nicht am Kabel, um das Gerät zu verschieben.

- Ziehen Sie den Steckernicht am Kabel oder mit dem Gerät selber aus der Steckdose.

- Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, technischen Kundendienst oder einer Person, die in ähnlicher qualifiziert ist, ersetzt werden, um etwaige Gefahren zu verme

- Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem vorgesehen, da Brandgefahr vermieden wird, wenn das Gerät abgedeckt und nicht ordnungsgemäß aufgestellt wurde. Das Gerät auch anderen Vorrichtungen zur automatischen Einschaltung bei damit Schäden an Personen, Tieren oder Gegenständen vermieden werden.

- Bei Störungen oder Funktionsuntüchtigkeit das Gerät ausschutes von einem Fachmann überprüfen lassen. Bei nicht von qua Personen durchgeführten Reparaturen entsteht eine Gefahr u Garantie verfällt.

- Stellen Sie sicher, dass der Lüfter von der Stromversorgung getrennt ist, bevor das Schutzschild zu entfernen.

INSTALLATION

- Prüfen Sie nach dem Auspacken, dass das Gerät unversehrt ist; benutzen Sie das Gerät im Zweifelsfall auf keinen Fall und wenden Sie sich an entsprechend qualifiziertes Fachpersonal. Das Verpackungsmaterial (Kunststoffbeutel, Polystyrolschaum usw.) darf nicht in die Reichweite von Kindern gelangen, da es eine Gefahrenquelle darstellt, und es und muss gemäß den geltenden Bestimmungen in den entsprechenden Behältern für die getrennte Abfallentsorgung entsorgt werden. Achtung: Eventuelle Aufkleber oder

Werbezettel am Gitter müssen vor dem Gebrauch des Gerätes von diesem entfernt werden.

• Bevor Sie das Gerät an die Steckdose anschließen, kontrollieren Sie, dass die auf dem Typenschild angegebenen Werte mit denen der Stromversorgung übereinstimmen. Sollten der Stecker des Gerätes und die vorhandene Steckdose nicht kompatibel sein, lassen Sie die Steckdose von entsprechend qualifiziertem Fachpersonal austauschen. Dieses muss sicherstellen, dass der Querschnitt der Kabel der Steckdose für die Leistungsaufnahme des Gerätes geeignet ist. Im Allgemeinen wird von der Verwendung von Verlängerungen und/oder Adaptern abgeraten. Falls ihre Verwendung jedoch unumgänglich ist, so müssen diese den geltenden Sicherheitsvorschriften entsprechen und ihre Stromstärke (Ampere) darf nicht niedriger sein, als die maximale Stromstärke des Gerätes.
• Prüfen Sie vor jeder Verwendung, dass sich das Gerät in einem guten Zustand befindet und dass das Stromkabel nicht beschädigt ist: Wenden Sie sich im Zweifelsfall an entsprechend qualifiziertes Personal.
• Die Steckdose muss leicht zugänglich sein, damit der Stecker im Bedarfsfall problemlos aus der Steckdose gezogen werden kann.
• Stellen Sie das Gerät fern von Folgendem auf:
• Hitzequelle (z. B. offene Flammen, Gasofen etc.)
• Flüssigkeitsbehältern (z. B. Waschbecken), um die Berührung mit Spritzwasser oder das Fallen des Gerätes in Wasser zu vermeiden (Mindestabstand 2 Meter)
• Stoffen (Vorhänge usw.) oder fliegenden Materialien, die das Schutzgitter auf der Saugseite verdecken könnten; vergewissern Sie sich auch, dass der vordere Teil sauber und unverstellt ist ist (ohne Staub usw.).
• Stellen Sie das Gerät auf einer stabilen, waagerechten und glatten Fläche auf (das Gerät könnte sonst umkippen).
• Benutzen Sie das Gerät nicht mit einer Zeitschaltuhr oder einem sonstigen System zur Programmierung oder Fernbedienung, um Brandgefahr zu vermeiden, falls das Gerät abgedeckt oder nicht ordnungsgemäß positioniert ist.

ZUSAMMENBAU

Achtung: Vor dem Zusammenbau des Geräts ist sicherzustellen, dass der Stecker nicht in der Steckdose steckt.

Das Gerät darf nur verwendet werden, wenn sämtliche Teile vollständig und korrekt zusammengebaut wurden, d.h. Sockel mit Gegengewicht, Schutzgitter und Lüfterrad.

Wie beschrieben vorgehen und dabei die Abbildungen als Vorlage benutzen.

A. Die Nutmutter (6) der Säule losdrehen und abziehen, den Ring (3) einsetzen und die Nutmutter wieder aufdrehen.
B. Die Säule (14) in den vorgesehenen Sitz des Sockels einsetzen und sie mit der L-Schraube und der Unterlegscheibe (1) festspannen; dabei auch das Gegengewicht einbeziehen.
C. Sicherstellen, dass Säule, Sockel und Gegengewicht miteinander gut verbunden sind.

D. Die Nutmutter (15) und die Nutmutter (16) (im Uhrzeigersinn drehen) vom Motorkörper losdrehen.
E. Das hintere Schutzgitter (12) in den Motorkörper einsetzen und sich dabei vergewissern, dass sich der Griff oben befindet; es mit der dazugehörigen Nutmutter (15) festspannen.
F. Das Lüfterrad (13) auf die Motorwelle (5) schieben und mit der entsprechenden Nutmutter (16) festspannen (gegen den Uhrzeigersinn drehen und festziehen).
G. Zur Befestigung des vorderen Schutzgitters sollte die Haupteinheit auf eine glatte, ebene Oberfläche abstellt werden. Das vordere Schutzgitter (11) in das hintere Schutzgitter (12) einpassen, es mit dem Kunststoffring arretieren (die Befestigungsschraube sollte sich im unteren Teil befinden) und mit der entsprechenden Schraube (10) festschrauben.
H. Nach Abschluss dieser Arbeitsschritte überprüfen, dass die Schutzgitter fest miteinander und mit dem Motor verbunden sind.

1) L-Schraube
2) Sockel mit Gegengewicht
3) Ring
4) Fernbedienung
5) Motorwelle
6) Nutmutter für Stangenbefestigung
7) Einstellbare Stange
8) Befestigungsschraube für Ständer
9) Bedienungstafel
10) Schraube Kunststoffring
11) Vorderes Gitter/Schutzschirm
12) Hinteres Gitter
13) Lüfterrad
14) Säule
15) Nutmutter für Gitterbefestigung
16) Nutmutter für Lüfterradbefestigung

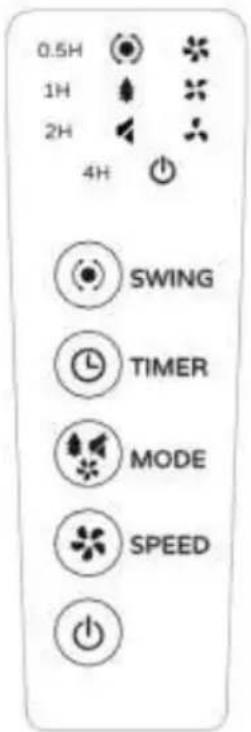

Bedienungstafel

0.5H 1H 2H 4H SWING TIMER MODE SPEED Power

Fernbedienung

SPEED MODE TIMER OSC

BENUTZUNG

Achtung: Der Ventilator darf nur dann eingesetzt werden, wenn er ordnungsgemäß zusammengebaut und in einwandfreiem Zustand ist.

Die Ventilatorfunktionen lassen sich sowohl über die Tastatur der Bedienungstafel als auch über die Fernbedienung ansprechen; letztere muss dazu direkt in Richtung Bedienungstafel ausgerichtet werden (max. Abstand ca. 4 m).

Zum Auswechseln der Batterie „CR2032“ die Lasche zur Mitte drücken (mit einem kleinen Schraubendreher) und gleichzeitig den Batteriehalter herausziehen. Nun die Batterie ersetzen (dabei die Polarität berücksichtigen) und den Batteriehalter wieder einsetzen.

Der Ventilator verfügt über die folgenden Einstellungs- und Steuerungselemente:

- Taste Stand-by/ON „“: Zum Einschalten des Ventilators oder um ihn in den Stand-by-Modus zu versetzen.

- Ventilation: Die drei verfügbaren Geschwindigkeiten werden durch Betätigen der Taste „ausgewählt. In Übereinstimmung mit der ausgewählten

Geschwindigkeit leuchtet das entsprechende Symbol auf: (=min, =med, =max).

- Modus: Die drei verfügbaren Modi werden durch Betätigen der Taste „ausgewählt:

MODE

1. Normal: konstante Ventilation:

2. Silent: Konstante und leise Ventilation (Symbol „

3. Natural: Wechselnde Ventilation (Symbol „“) gemäß nachfolgend dargestellter Pläne.

Maximalgeschwindigkeit ausgewählt

Mittlere ausgewählt

Geschwindigkeit

Minimalgeschwindigkeit ausgewählt

- Timer: Er stellt die Betriebsdauer ein; nach deren Ablauf das Gerät anhält.

Wiederholtes Betätigen der Taste „“: Bei jedem Tastendruck ändert sich die Zeitdauer (von 12 Std. bis 7.30 Std. in Schritten von 12 Std.). Die Bedienungstafel zeigt die ausgewählte Dauer an. Zum Ausschalten des Timers die Taste so oft drücken, bis alle Zeitangaben sich ausschalten.

- Schwingung (rechts-links): Durch Betätigen der Taste „“ wird die Schwingung angeschaltet (AN-Symbol) oder abgeschaltet (AUS-Symbol), „

- Vertikale Neigungseinstellung (auf-ab): Erfolgt durch Ausrichten des Motorkörpers in die gewünschte Richtung (nach oben - horizontal - nach unten).

- Einstellung der Höhe: Ringmutter (6) losdrehen, die Haupteinheit auf die gewünschte Höhe anheben oder absenken und die Ringmutter wieder festziehen.

Für die Inbetriebnahme des Ventilators den Stecker in die Steckdose stecken. Nun leuchtet das Symbol „“ auf (dies zeigt den Stand-by-Zustand an). Zum Anschalten des Ventilators drücken Sie die Taste „“ und wählen Sie die gewünschten Funktionen aus.

Zum Deaktivieren des Geräts die Taste „ ^① “ betätigen; das Symbol „ ^② “ bleibt angeschaltet. Zum vollständigen Ausschalten des Geräts den Netzstecker aus der Steckdose ziehen.

REINIGUNG UND PFLEGE

Achtung: ziehen Sie den Netzstecker aus der Netzsteckdose, bevor Sie das Gerät reinigen.

☐ Verwenden Sie zum Reinigen ein weiches, leicht feuchtes Tuch. Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel.
☐ Kein Teil des Ventilators darf in Wasser oder andere Flüssigkeiten eingetaucht werden: Sollte dies geschehen, keinesfalls die Hand in die Flüssigkeit tauchen, sondern als Erstes den Netzstecker aus der Netzsteckdose ziehen. Trocknen Sie das Gerät sorgfältig und vergewissern Sie sich, dass alle elektrischen Teile trocken sind: Wenden Sie sich im Zweifelsfall an einen Fachmann.
☐ Die Lüftungsöffnungen des Motors müssen unbedingt frei von Staub und sonstigen Verunreinigungen gehalten werden.
☐ Wenn Sie den Ventilator längere Zeit nicht verwenden wollen, müssen Sie ihn geschützt vor Staub und Feuchtigkeit aufbewahren. Wir empfehlen Ihnen, hierzu die Originalverpackung zu verwenden.
Wenn Sie vorhaben, das Gerät nicht mehr zu verwenden, sollten Sie es unbrauchbar machen, indem Sie das Netzkabel abschneiden. Vergewissern Sie sich vorher, dass Sie den Netzstecker aus der Netzsteckdose gezogen haben! Außerdem sollten Sie dafür Sorge tragen, dass die gefährlichen Teile (wie z.B. das Flügelrad) keine Verletzungen verursachen können, wenn Sie von Kindern zum Spielen verwendet werden.
☐ Die Entsorgung der Batterien der Fernbedienung erfolgt in entsprechenden Behältern; sie sind den geltenden Vorschriften entsprechend zu entsorgen.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EG-RICHTLINIE 2011/65/EG.

Am Ende seiner Nutzungszeit darf das Produkt NICHT mit dem Hausmüll entsorgt werden. Es muss zu einer örtlichen Sammelstelle für Sondermüll oder zu einem Fachhändler gebracht werden, der einen Rücknahmeservice anbietet. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht dies die Wiederverwertung der Materialien, aus denen das Gerät hergestellt wurde, was erhebliche Einsparungen an Energie und Rohstoffen mit sich bringt.
