MM400 - Multimètre Klein Tools - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Multimètre numérique
Plage de mesure de tension AC	0,1 V à 600 V
Plage de mesure de tension DC	0,1 V à 600 V
Plage de mesure de courant AC	0,1 mA à 10 A
Plage de mesure de courant DC	0,1 mA à 10 A
Plage de mesure de résistance	0,1 Ω à 40 MΩ
Fonctionnalités supplémentaires	Test de continuité, test de diode, mesure de fréquence
Affichage	Écran LCD rétroéclairé
Alimentation	Piles 9V (incluse)
Dimensions	15,2 x 8,9 x 3,6 cm
Poids	0,5 kg
Normes de sécurité	CAT III 600V, CAT II 1000V
Utilisation	Idéal pour les électriciens, les techniciens et les bricoleurs
Maintenance	Vérifier régulièrement l'état des piles et des sondes
Garantie	Garantie limitée de 1 an

FOIRE AUX QUESTIONS - MM400 Klein Tools

Comment allumer le Klein Tools MM400 ?

Pour allumer le Klein Tools MM400, appuyez sur le bouton 'ON/OFF' situé sur le devant de l'appareil.

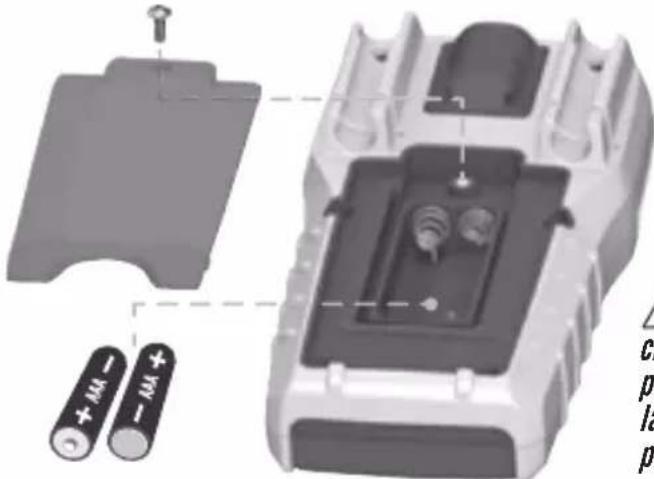

Comment changer la batterie du Klein Tools MM400 ?

Pour changer la batterie, dévissez le couvercle de la batterie situé à l'arrière de l'appareil et remplacez la batterie par une nouvelle CR2032.

Que faire si l'écran du multimètre est noir ?

Si l'écran est noir, vérifiez si le multimètre est allumé. Si c'est le cas, il se peut que la batterie soit déchargée et nécessite un remplacement.

Comment mesurer la tension avec le Klein Tools MM400 ?

Pour mesurer la tension, sélectionnez la fonction 'V' sur le commutateur rotatif, branchez les sondes aux bornes appropriées, puis touchez les points de mesure.

Comment mesurer la résistance avec le Klein Tools MM400 ?

Pour mesurer la résistance, choisissez la fonction 'Ω' sur le sélecteur, connectez les sondes aux points de mesure, et lisez la valeur affichée.

Pourquoi mes mesures sont-elles incorrectes ?

Des mesures incorrectes peuvent résulter d'un mauvais réglage de la fonction, d'une mauvaise connexion des sondes ou d'une batterie faible. Vérifiez ces éléments.

Comment réinitialiser le Klein Tools MM400 ?

Pour réinitialiser le multimètre, retirez la batterie pendant quelques minutes, puis réinsérez-la.

Le Klein Tools MM400 peut-il mesurer des courants élevés ?

Le Klein Tools MM400 peut mesurer des courants jusqu'à 10 A. Assurez-vous de sélectionner la bonne plage avant de mesurer.

Comment utiliser la fonction de test de diodes ?

Pour tester une diode, sélectionnez la fonction de test de diodes, connectez les sondes aux bornes de la diode et lisez la valeur affichée.

Où puis-je trouver le manuel d'utilisation du Klein Tools MM400 ?

Le manuel d'utilisation est disponible sur le site officiel de Klein Tools dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI MM400 Klein Tools

www.kleintools.com/warranty

DISPOSAL / RECYCLE

www.kleintools.com/warranty

Multimètre numérique à échelle automatique

• MAINTIEN DES DONNÉES
• INDICATEUR SONORE DE CONTINUITÉ
• MIN/MAX
• TEMPÉRATURE
- TEST DE DIODE
• CAPACITÉ

600 V \~

10A\~

40 M Ω

Le MM400 de Klein Tools est un multimètre à échelle automatique mesurant la tension c.a./c.c., le courant c.a./c.c. et la résistance. Il peut également mesurer la température, la capacité, la fréquence, le cycle de service et tester les diodes et la continuité.

• Altitude de fonctionnement : 2000 m (6562 pi)
  • Humidité relative : < 80 % (sans condensation)
• Température de fonctionnement : 0 °C à 40 °C (32 °F à 104 °F)
• Température d'entreposage : -10 °C à 60 °C (14 °F à 140 °F)
• Précision : Valeurs définies entre 18 °C et 28 °C (65 °F et 83 °F)
• Coeffi cient de température : 0,1 x (précision indiquée) par °C au-dessus de 28 °C ou en dessous de 18 °C ; des corrections sont nécessaires lorsque la température ambiante de travail n'est pas dans la plage de Température de précision
• Dimensions : 153,4 x 78,0 x 45,2 mm (6,04 x 3,07 x 1,78 po)
• Poids: 230 g (8,1 oz)
• Étalonnage : Précis pendant un an
• Normes : Conforme aux normes : UL STD 61010-1, 61010-2-030, 61010-2-033.

Certifié conforme aux normes :

CSA C22.2 STD NO. 61010-1,

61010-2-030, 61010-2-033.

IEC EN 61010-1, 61010-2-030,

61010-2-033, 61326-1.

• Niveau de pollution : 2
• Précision : ± (% de la lecture + nombre de chiffres les moins significatifs)
• Protection contre les chutes : 1 m (3,3 pi)
  • Cote de sécurité : CAT III 600 V, classe 2, double isolation
  CAT III : La catégorie de mesure III est applicable aux circuits de test et de mesure connectés aux parties de l'installation du RÉSEAU basse tension du bâtiment.
• Environnement électromagnétique : IEC EN 61326-1. Cet équipement répond aux exigences pour une utilisation dans des environnements électromagnétiques ordinaires et contrôlés comme les zones résidentielles, les locaux commerciaux et les sites industriels légers.

Les caractéristiques techniques peuvent faire l'objet de modifications.

SPÉCIFICATIONS ÉLECTRIQUES

TENSION (ÉCHELLE AUTOMATIQUE)

Fonction Plage Résolution Précision
Tension c.a.(V c.a.)	4,000 V 1 mV ±(1,2 % + 5 chiffres)
	40,00 V 10 mV		±(1,5 % + 5 chiffres)
	400,0 V 100 mV
	600 V 1 V ±(2,0 % + 5 chiffres)
Tension c.c.(V c.c.)	400,0 mV 0 1 mV ±(1,0 % + 8 chiffres)
	4,000 V 1 mV		±(1,2 % + 3 chiffres)40
	400,0 V 100 mV
	600 V 1 V ±(1,5 % + 3 chiffres)

Impédance en entrée : 10 MΩ
Plage de fréquences : 50 Hz à 60 Hz
Courant d'entrée maximal : 600 V c.a. RMS ou 600 V c.c.

COURANT (ÉCHELLE AUTOMATIQUE)

Courant c.a. (μA et mA)	400,0 μA 0,1 μA ±(1,5 %)		+ 5 chiffres)
	4000 μA 1 μA		±(1,8 % + 5 chiffres)40,0
	400,0 mA 100 μA
	10 A 10 mA ±(3,0 % + 7 chiffres)
Courant c.c. (μA et mA)	400,0 μA 0,1 μA ±(1,0 %)		+ 5 chiffres)
	4000 μA 1 μA		±(1,5 % + 5 chiffres)40,0
	400,0 mA 100 μA
	10 A 10 mA ±(3,0 % + 7 chiffres)

Protection contre la surcharge : Fusibles 500 mA/600 V et 10 A/600 V
Plage de fréquences : 50 Hz à 60 Hz
Courant d'entrée maximal : Réglage μA/mA : 500 mA c.a.RMS/c.c.
Réglage 10A : 10 A c.a. RMS/c.c.

RÉSISTANCE (ÉCHELLE AUTOMATIQUE)

400,0 Ω	0,1 Ω	±(1,5 % + 5 chiffres)
4,000 kΩ	1 Ω
40,00 kΩ	10 Ω
400,0 kΩ	100 Ω
4,000 MΩ	1 kΩ	±(2,0 % + 10 chiffres)
40,00 MΩ	10 kΩ

Courant d'entrée maximal : 600 V c.c. ou 600 V c.a. RMS

SPÉCIFICATIONS ÉLECTRIQUES

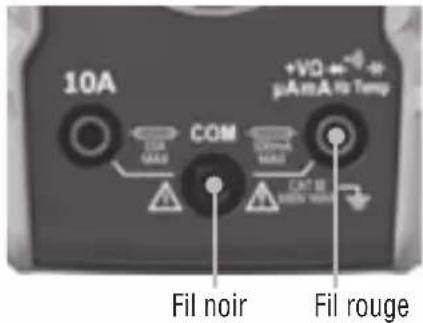

CAPACITÉ (ÉCHELLE AUTOMATIQUE)

Plage Résolution Précision
40,00 nF 10	pF ±(5,0 % + 35 chiffres)
400,0 nF 0,1	nF	±(3,0 % + 5 chiffres)4,000 μ
40,00 μF 10	nF
200,0 μF 0,1	μF ±(5,0 % + 5 chiffres)

Courant d'entrée maximal : 600 V c.c. ou 600 V c.a. RMS

FRÉQUENCE (ÉCHELLE AUTOMATIQUE)

9,999 Hz 0,0	01 Hz	±(1,5 % + 5 chiffres)
99,99 Hz 0,0	1 Hz
999,9 Hz 0,1	Hz	±(1,3 % + 5 chiffres)9,999 k
50,00 kHz 10	Hz

Sensibilité : >8 V RMS (valeur efficace)
Courant d'entrée maximal : 600 V c.c. ou 600 V c.a. RMS

CYCLE DE SERVICE

0,1 à 99,9 %

0,1 % ±(1,2

% + 2 chiffres)

Durée de l'impulsion : >100 μs, <100 ms
Plage de fréquences : 5 Hz à 10 kHz
Sensibilité : > 8 V RMS (valeur efficace)
Courant d'entrée maximal : 600 V c.c. ou 600 V c.a. RMS

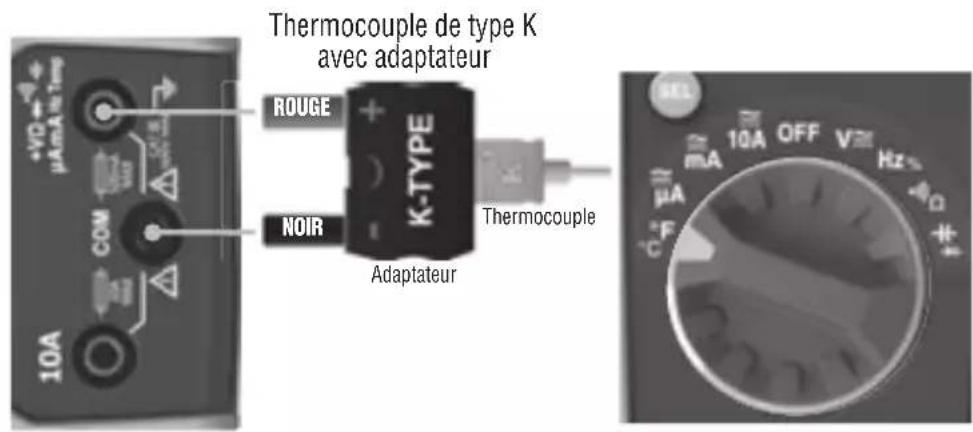

TEMPÉRATURE

0 °F à 1000 °F	0,1 °F/1,0 °F ± (3,0 % + 9 °F)
-18 °C à 538 °C	0,1 °C/1,0 °C	±(3,0 % + 5 °C)

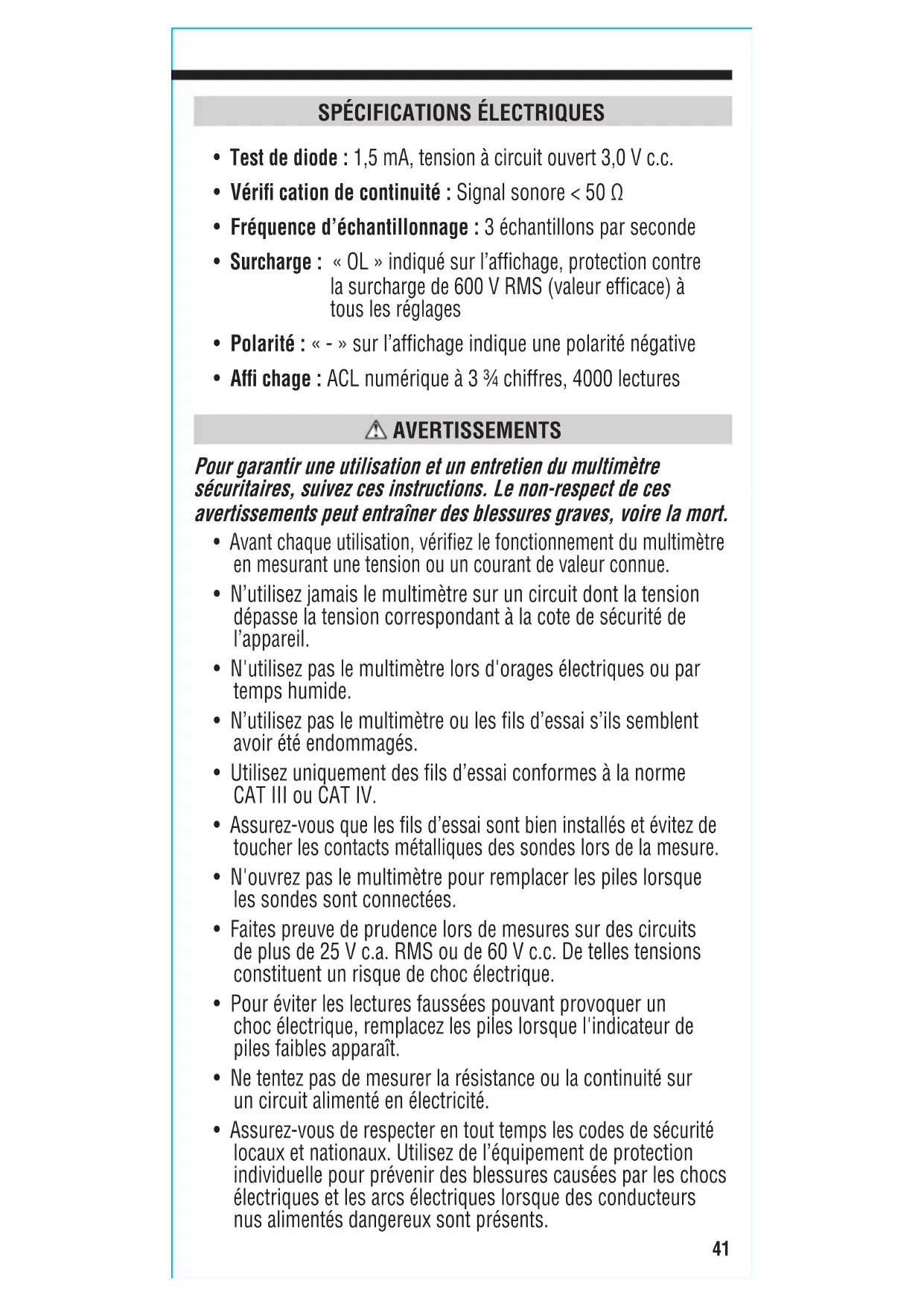

SPÉCIFICATIONS ÉLECTRIQUES

• Test de diode : 1,5 mA, tension à circuit ouvert 3,0 V c.c.
  • Vérification de continuité : Signal sonore < 50 Ω
• Fréquence d'échantillonnage : 3 échantillons par seconde
• Surcharge : « OL » indiqué sur l'affichage, protection contre la surcharge de 600 V RMS (valeur efficace) à tous les réglages
• Polarité : « - » sur l'affichage indique une polarité négative
• Affi chage : ACL numérique à 3 34 chiffres, 4000 lectures

⚠ AVERTISSEMENTS

Pour garantir une utilisation et un entretien du multimètre sécuritaires, suivez ces instructions. Le non-respect de ces avertissements peut entraîner des blessures graves, voire la mort.

• Avant chaque utilisation, vérifiez le fonctionnement du multimètre en mesurant une tension ou un courant de valeur connue.
• N'utilisez jamais le multimètre sur un circuit dont la tension dépasse la tension correspondant à la cote de sécurité de l'appareil.
• N'utilisez pas le multimètre lors d'orages électriques ou par temps humide.
• N'utilisez pas le multimètre ou les fils d'essai s'ils semblent avoir été endommagés.
• Utilisez uniquement des fils d'essai conformes à la norme CAT III ou CAT IV.
• Assurez-vous que les fils d'essai sont bien installés et évitez de toucher les contacts métalliques des sondes lors de la mesure.
• N'ouvrez pas le multimètre pour remplacer les piles lorsque les sondes sont connectées.
• Faites preuve de prudence lors de mesures sur des circuits de plus de 25 V c.a. RMS ou de 60 V c.c. De telles tensions constituent un risque de choc électrique.
• Pour éviter les lectures faussées pouvant provoquer un choc électrique, remplacez les piles lorsque l'indicateur de piles faibles apparaît.
• Ne tentez pas de mesurer la résistance ou la continuité sur un circuit alimenté en électricité.
• Assurez-vous de respecter en tout temps les codes de sécurité locaux et nationaux. Utilisez de l'équipement de protection individuelle pour prévenir des blessures causées par les chocs électriques et les arcs électriques lorsque des conducteurs nus alimentés dangereux sont présents.

SYMBOLES SUR LE MULTIMÈTRE

Tension ou courant c.a./c.c. Résistance(en ohms)

Indicateur sonore de continuité Diode

Capacité

Cycle de service

Fréquence

Double isolation, Classe II

Température (Fahrenheit/Celsius) Mise à la masse

Fusible (calibre indiqué sous le symbole)

Avertissement ou mise en garde

Pour garantir une utilisation et un entretien sécuritaires du multimètre, suivre les avertissements et instructions présents dans ce manuel.

Risque de choc électrique

Une utilisation inappropriée de ce multimètre peut provoquer un risque de choc électrique. Suivre les avertissements et instructions présents dans ce manuel.

SYMBOLES À L'AFFICHAGE ACL

Maintien des données

Indicateur sonore de continuité

Diode Échelle automatique

C.A. (courant alternatif) C.C. (courant-continu)

Pile faible Arrêt automatique

MAX

Valeur maximale

MIN Valeur minimale

°F

Degrés Fahrenheit

°C Degrés Celsius

M

Méga (valeur x 10 ^6 )

k kilo (valeur x 10³)

m milli (valeur x 10 ^-3 )

μ micro (valeur x 10 ^-6 )

n nano (valeur x 10 ^-9 )

V Volts

A Ampères

F Farads

Ω Ohms

Hz Hertz (fréquence)

% Cycle de service

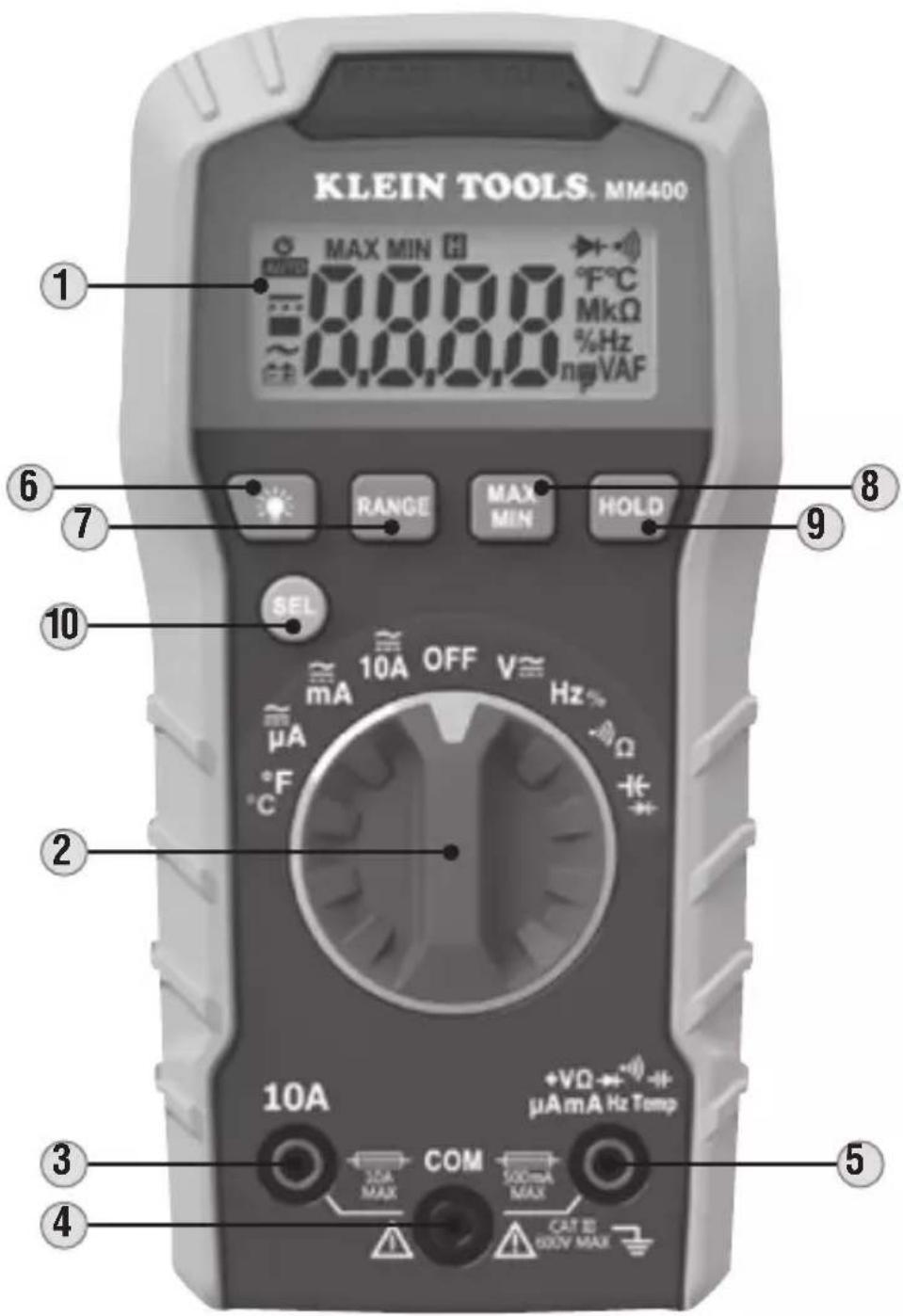

CARACTÉRISTIQUES DÉTAILLÉES

KLEIN TOOLS. MM400 MAX MIN H 0000 °F°C MkΩ %Hz 0000 mVAF 1 6 7 8 9 10 2 10A OFF V Hz μA °C F +VΩ μA mA Hz Temp COM 30A MAX 500mA MAX CAT 10 600V MAX 5 4

REMARQUE : Ce multimètre ne contient aucune pièce réparable par l'utilisateur.

1. Affichage ACL à 4000 lectures
2. Commutateur de sélection de fonctions
3. Prise 10A
4. Prise COM

5. Prise VΩ

6. Bouton d'activation/désactivation du rétroéclairage

7. Bouton RANGE (Échelle)
8. Bouton MAX/MIN
9. Bouton HOLD (Maintien des données)
10. Bouton SEL (Sélection)

BOUTONS DE FONCTION

MARCHE/ARRÊT

Pour allumer le multimètre, tournez le commutateur de sélection de fonctions 2 du réglage OFF (Arrêt) à tout autre réglage de mesure. Pour éteindre le multimètre, tournez le commutateur de sélection de fonctions 2 vers le réglage OFF (Arrêt). Par défaut, l'appareil s'éteint automatiquement après 30 minutes d'inactivité. Réactivez le multimètre en appuyant sur l'un des boutons. Pour désactiver la fonction d'arrêt automatique, allumez le multimètre tout en gardant le bouton SEL 11 enfoncé. Lorsque la fonction d'arrêt automatique est désactivée, le symbole ne sera pas visible sur l'affichage.

Lorsque vous tournez le commutateur de sélection de fonctions pour choisir un réglage de mesure, « LEAD » (fils d'essai) clignote à l'écran pour vous rappeler de vérifier que les fils d'essai sont insérés dans les prises appropriées.

BOUTON SEL (SÉLECTION) (POUR LES FONCTIONS SECONDAIRES)

Le bouton SEL (Sélection) 10 active les fonctions secondaires pour chaque application accessible à l'aide du commutateur de sélection de fonctions 2. Pour la mesure de courants et de tensions, il bascule entre c.a. et c.c. Pour les autres fonctions, il bascule entre °F et °C, entre Hz et % du Cycle de service, entre Continuité et Résistance, et entre Capacité et Test de diode. La fonction par défaut pour chaque application est imprimée en blanc sur le multimètre; la fonction secondaire est imprimée en orange.

Appuyez sur le bouton HOLD (Maintien des données) 9 pour que la lecture actuelle demeure affichée. Appuyez de nouveau sur ce bouton pour effacer l'affichage et recommencer à effectuer des mesures en temps réel.

BOUTON RANGE (ÉCHELLE)

Par défaut, le multimètre est en mode de mesure à échelle automatique AUTO mode détermine automatiquement l'échelle la plus appropriée pour les mesures effectuées. Pour forcer le multimètre à effectuer des mesures en utilisant une autre échelle, utilisez le bouton RANGE (Échelle) 7.

1. Appuyez sur le bouton RANGE (Échelle) ⑦ pour sélectionner manuellement l'échelle (AUTOésactivé sur l'affichage ACL).
   Appuyez sur le bouton RANGE (Échelle) 7 à plusieurs reprises pour parcourir les échelles disponibles et arrêtez lorsque vous avez atteint la plage souhaitée.
2. Pour retourner en mode échelle automatique, appuyez sur le bouton RANGE (Échelle) 7 pendant plus d'une seconde (AUTG activé).

BOUTON MAX/MIN

Lorsque le bouton MAX/MIN 8 est enfoncé, le multimètre mémorise les valeurs maximale et minimale mesurées, tout en continuant à faire des lectures. Appuyez une première fois sur le bouton MAX/MIN 8 pour afficher la valeur Max, appuyez de nouveau pour afficher la valeur Min.

Pour retourner en mode échelle automatique, appuyez sur le bouton MAX/MIN ⑧ pendant plus d'une seconde.

BOUTON DE RÉTROÉCLAIRAGE

Maintenez le bouton de rétroéclairage enfoncé ⑥ pendant plus d'une seconde pour activer ou désactiver le rétroéclairage. Le rétroéclairage s'éteint automatiquement après 3 minutes environ.

INSTRUCTIONS D'UTILISATION

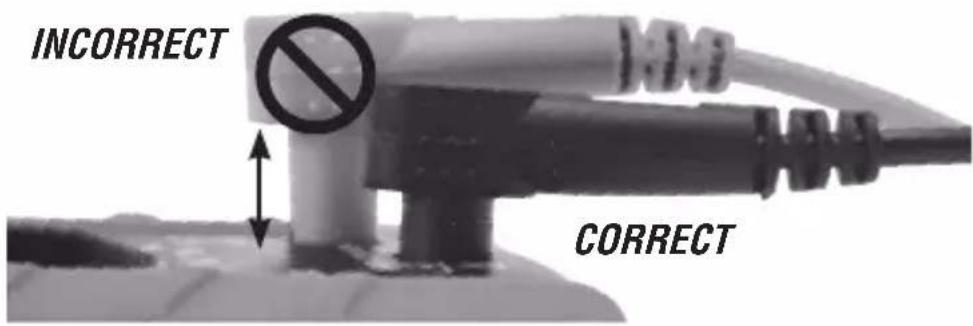

BRANCHEMENT DES FILS D'ESSAI

N'effectuez pas de test si les fils d'essai ne sont pas installés correctement. Cela pourrait causer des lectures intermittentes. Pour assurer un raccordement approprié, enfoncez complètement les fils d'essai dans la prise d'entrée.

INCORRECT CORRECT

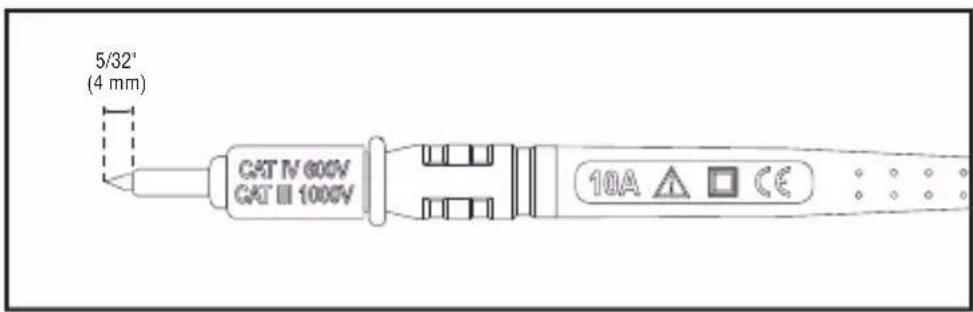

EFFECTUER DES TESTS DANS DES EMPLACEMENTS CAT III/CAT IV

Assurez-vous que l'écran de protection des fils d'essai est enfoncé complètement. Le fait de ne pas utiliser l'écran de protection CAT III/CAT IV augmente le risque d'arc électrique.

5/32° (4 mm) CAT N 600V CAT III 1000V 10A ▲ □ CE

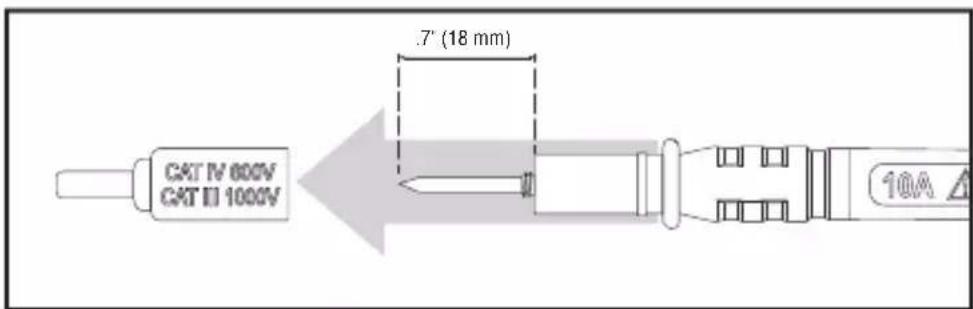

EFFECTUER DES TESTS DANS DES EMPLACEMENTS CAT II

Les écrans de protection CAT III/CAT IV peuvent être retirés dans les emplacements CAT II. Cela permet d'effectuer des tests sur des conducteurs encastrés, par exemple les prises murales standard. Assurez-vous de ne pas perdre les écrans de protection.

CAT IV 600V CAT II 1000V .7" (18 mm) 10A

INSTRUCTIONS D'UTILISATION

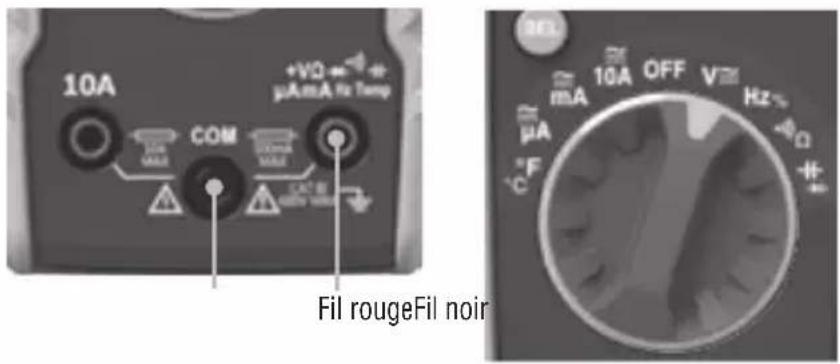

TENSION C.A./C.C. (INFÉRIEURE À 600 V)

1. Insérez le fil d'essai ROUGE dans la prise VΩ ⑤ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage V ≈

REMARQUE : Le multimètre mesure la tension c.a. par défaut. Appuyez sur le bouton SEL 10 pour basculer entre le mode c.a. et le mode c.c. L'icône c.a. \~ ou c.c. → l'écran ACL indique le mode sélectionné.

10A +VΩ ← + μA mA to Temp COM 10A MAX 10A MAX CAT B MINT NOIR 36L mA 10A OFF V Hz -°F °C Fil rougeFil noir

1. Appliquez les fils d'essai au circuit à tester pour mesurer la tension. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

REMARQUE : Si « – » apparaît sur l'affichage ACL, les fils d'essai sont appliqués au circuit selon la polarité inverse. Inversez la position des fils pour corriger cette situation.

REMARQUE : Lorsqu'une fonction de test de tension est sélectionnée et les fils d'essai forment un circuit ouvert, des lectures de l'ordre du mV peuvent apparaître à l'écran. Il s'agit de bruit normal. En mettant les fils d'essai en contact pour fermer le circuit, le multimètre mesurera zéro volt.

INSTRUCTIONS D'UTILISATION

COURANT C.A./C.C.

REMARQUE : Le multimètre mesure la tension c.a. par défaut. Appuyez sur le bouton SEL 10 pour basculer entre le mode c.a. et le mode c.c. L'icône AC (c.a.) ou DC (c.c.) à l'affichage ACL indique le mode sélectionné.

1. Branchez les fils d'essai dans les prises appropriées et tournez le commutateur de sélection ② pour sélectionner le réglage approprié, de la façon suivante :
2. Pour les courants c.a./c.c. > 400 mA et < 10 A : Insérez le fil d'essai ROUGE dans la prise 10A ③ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage 10A c.a./c.c.

10A +VΩ +e-φ -e μA mA Hz Temp COM COM MAX MAX CACT B MIN MAX

Fil rouge Fil noir

3kΩ mA 10A OFF V Hz AC + °C F +

10A

- Pour les courants c.a./c.c. en mA < 400 mA : Insérez le fil d'essai ROUGE dans la prise VΩ ⑤ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage mA c.a./c.c. ≈mA

10A +VQ = -1/2 → μA mA Hs Temp COM 10A MAX 100mA MAX CA* 10A 100mA MAX

Fil noir

10A OFF V Hz μA °C °F +

mA

- Pour les courants c.c. en A < 400 A : Insérez le fil d'essai ROUGE dans la prise V ⑤ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage A c.a./c.c. A

10A +VQ -+° pAmA Hz Temp COM 10A MAX 20mA MAX CAT MAX 10A MAX

Fil noir

mA 10A OFF V Hz mA C F +

INSTRUCTIONS D'UTILISATION

1. Pour mesurer le courant : Coupez l'alimentation du circuit, ouvrez le circuit au point de mesure, branchez le multimètre au circuit, en série, à l'aide des fils d'essai, puis mettez le circuit sous tension.
2. Mesurez le courant. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

Ne tentez pas de mesurer des valeurs supérieures à 10 A.

Lors de la mesure de courants supérieurs à 6 A, nous recommandons un temps de mesure de 30 secondes, suivi d'un temps de récupération de 10 minutes.

MESURES DE RÉSISTANCE

1. Insérez le fil d'essai ROUGE dans la prise VΩ ⑤ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage Continuité/Résistance ••••Ω.

REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de continuité. Pour passer au mode Test de résistance, appuyez sur le bouton SEL 10 une fois. L'icône Résistance Ωapparaît.

1. Coupez l'alimentation du circuit.

2. Mesurez la résistance en connectant les fils d'essai au circuit. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

10A COM +VΩ-6 μA mA No Temp 10A MAX 100mA MAX CAT B MAX NO

Fil noir
Fil rouge

10A OFF V mA μA °C F Hz Ω +

REMARQUE : Lorsqu'une fonction de test de résistance est sélectionnée et les fils d'essai ne sont pas en contact (ils ne sont pas connectés de part et d'autre d'une résistance), ou encore, lorsqu'une résistance défectueuse est testée, l'écran affiche « O.L. ». Cela est normal.

NE tentez PAS de mesurer la résistance sur un circuit alimenté en électricité.

INSTRUCTIONS D'UTILISATION

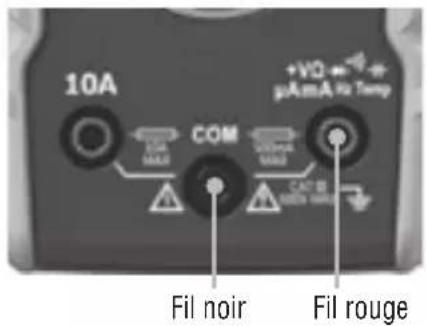

CONTINUITÉ

1. Insérez le fil d'essai ROUGE dans la prise VΩ ⑤ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage Continuité/Résistance •

REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de continuité. Assurez-vous que l'icône de Test de continuité est visible à l'écran. Si elle n'est pas visible, appuyez une fois sur le bouton SEL 10.

1. Coupez l'alimentation du circuit.
2. Testez la continuité en connectant un conducteur ou un circuit aux fils d'essai. Si la résistance mesurée est inférieure à 50 Ω, un signal sonore et l'affichage indiquent une valeur de résistance correspondant à la continuité. Si le circuit est ouvert, l'affichage indique « OL ».

10A +VΩ = -φ μA mA Hg Temp COM Fil noir Fil rouge

10A OFF V μA °C F Hz Ω +

NE tentez PAS de mesurer la continuité sur un circuit alimenté en électricité.

INSTRUCTIONS D'UTILISATION

CAPACITÉ

1. Insérez le fil d'essai ROUGE dans la prise VΩ 5 et le fil d'essai NOIR dans la prise COM 4, puis tournez le commutateur de sélection de fonctions 2 pour sélectionner le réglage Capacité/Diode :

REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de capacité. Assurez-vous que le multimètre indique 0 nF lorsque les fils d'essai forment un circuit ouvert. S'il n'est pas visible, appuyez une fois sur le bouton SEL 10.

1. Coupez l'alimentation du circuit.
2. Mesurez la capacité en connectant les fils d'essai de part et d'autre du condensateur. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

10A +V0 → -6 → μA mA Is Temp COM 10A GAS 10mA MAX CAT IS MINT Fil noir Fil rouge

10A OFF V Hz μA °C F +

TEST DE DIODE

1. Insérez le fil d'essai ROUGE dans la prise VΩ 5 et le fil d'essai NOIR dans la prise COM 4, puis tournez le commutateur de sélection de fonctions 2 pour sélectionner le réglage Capacité/Diode

REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de capacité. Pour passer au mode Test de diode, appuyez sur le bouton SEL 10 une fois. L'icône Diode apparaît à l'écran.

1. Touchez à la diode avec les fils d'essai. Une lecture de 200 à 700 mV à l'écran indique une polarisation directe et « OL » indique une polarisation inverse. Un appareil dont le circuit est ouvert affiche « OL » dans les deux polarités. Un appareil court-circuité affiche approximativement 0 mV.

1. Insérez le fil d'essai ROUGE dans la prise VΩ ⑤ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage Fréquence/Cycle de service Hz%

REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de fréquence. Pour passer au mode Test de cycle de service, appuyez sur le bouton SEL 10 une fois. Assurez-vous que l'icône appropriée (Hz ou %) s'affiche.

1. Prenez une mesure en connectant les fils d'essai de part et d'autre du circuit.

10A +VQ-∞ μAmA Hz Temp COM 10A MAX SURFACE MAX CAT B MAX

Fil noir

10A OFF V mA Hz μA °C F +Ω -Ω

Fil rouge

TEMPÉRATURE

1. Insérez le thermocouple de type K dans les prises VΩ 5 et COM 4 et tournez le commutateur de sélection de fonctions 2 jusqu'au réglage Température °F

REMARQUE : Dans ce mode, le multimètre se met par défaut à l'échelle Fahrenheit. Pour passer à l'échelle Celsius, appuyez sur le bouton SEL 10 une fois. Assurez-vous que l'icône appropriée (°F ou °C) s'affiche. L'échelle de température par défaut peut être changée en allumant le multimètre avec le bouton HOLD 9 enfoncé.

1. Pour mesurer la température, touchez l'objet mesuré avec la pointe du thermocouple. Lorsque la pointe du thermocouple et l'objet sont en équilibre thermique, la mesure à l'écran se stabilise. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

Thermocouple de type K avec adaptateur ROUGE NOIR K-TYPE Adaptateur Thermocouple SEL 10A OFF VHz μA C F +/-

Retirez le thermocouple avant de sélectionner une autre fonction du multimètre.

Le thermocouple livré avec l'appareil permet de mesurer des températures inférieures à 180 °C/356 °F seulement. Pour mesurer des températures plus élevées, un thermocouple de type K devrait être utilisé avec l'échelle de températures appropriée.

ENTRETIEN

REEMPLACEMENT DES PILES

Lorsque l'indicateur - est affiché à l'écran ACL, il est nécessaire de remplacer les piles.

1. Retirez la vis de la porte du compartiment à piles.
2. Remplacez les 2 piles AAA (tenez compte de la polarité).
3. Replacez la porte du compartiment à piles et fixez-la solidement à l'aide de la vis.

Pour éviter le risque de choc électrique, débranchez les fi ls d'essai de toute source de tension avant de retirer la porte du compartiment à piles.

Pour éviter le risque de choc électrique, n'utilisez pas le multimètre lorsque la porte du compartiment à piles est retirée.

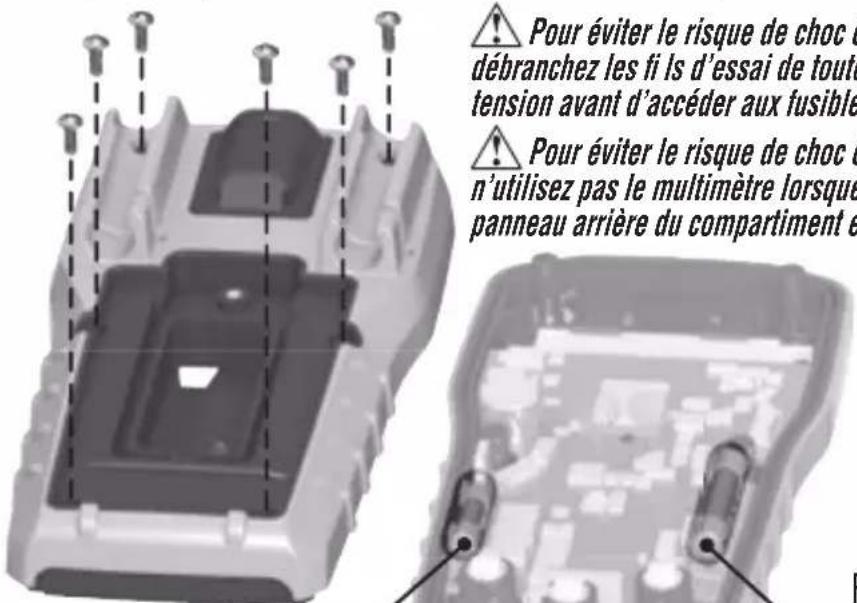

REEMPLACEMENT DES FUSIBLES

Un fusible peut griller si un courant supérieur à 500 mA est appliqué à la prise VΩ ou ⑤ si un courant supérieur à 10 A est appliqué à la prise 10A ③. Pour accéder aux fusibles :

1. Retirez les 6 vis à l'arrière du multimètre et retirez le panneau arrière du boîtier.
2. Remplacez les fusibles grillés en utilisant :

Prise VΩ (μA/mA) ⑤ : Fusible à fusion rapide de 500 mA/600 V (N° 69033 du catalogue Klein)

Prise 10A ③ : Fusible à fusion rapide de 10 A/600 V (N° 69032 du catalogue Klein)

1. Replacez le panneau arrière du boîtier et fixez-le en place à l'aide des vis.

Pour éviter le risque de choc d'débranchez les fi ls d'essai de toute tension avant d'accéder aux fusible Pour éviter le risque de choc d'n'utilisez pas le multimètre lorsque panneau arrière du compartiment e

Fusible à fusion rapide 500 mA/600 V

Fusible à

fusion rapide

10 A/600 V

(N° 69033 du catalogue Klein)

(N° 69032 du catalogue Klein)

NETTOYAGE

Assurez-vous d'éteindre le multimètre, puis essuyez-le à l'aide d'un linge non pelucheux propre. N'utilisez pas de nettoyant abrasif ou de solvant.

RANGEMENT

Retirez les piles lorsque vous prévoyez ne pas utiliser le multimètre pendant une longue période. N'exposez pas l'appareil à des températures élevées ou à un taux d'humidité élevé. Après une période de stockage dans des conditions extrêmes (hors des limites mentionnées dans la section Caractéristiques générales), laissez le multimètre revenir à des conditions d'utilisation normales avant de l'utiliser.

GARANTIE

www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne pas mettre l'appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov ou www.erecycle.org.

SERVICE À LA CLIENTÈLE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[e-mail]

www.kleintools.com

REMARQUES

REMARQUES

KLEIN TOOLS®

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[e-mail]

www.kleintools.com
