FX-E1LB20 - Souffleur Fuxtec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur de feuilles sans fil
Marque	Fuxtec
Modèle	FX-E1LB20
Alimentation	Batterie lithium-ion 20 V (non incluse)
Vitesse de rotation	17 000 tr/min
Vitesse de soufflage	38 m/s
Niveau de puissance acoustique garanti	96 dB(A)
Niveau de pression acoustique mesuré	78 dB(A)
Poids (sans batterie)	2 kg
Régulation de vitesse	Variateur électronique par molette
Tuyau de soufflage	Inclus, amovible
Utilisation prévue	Soufflage de feuilles, herbe, papier en usage privé
Mise en marche/arrêt	Tourner la molette de réglage
Batterie amovible	Oui
Sécurité	Arrêt de sécurité, protection contre courts-circuits et surchauffe
Entretien	Nettoyage avec chiffon sec, garder les contacts propres
Pièces détachées	Utiliser des pièces d'origine ou approuvées par le fabricant
Garantie	Selon conditions du fabricant
Température de fonctionnement	Éviter l'humidité et la pluie, utiliser par temps sec
Recyclage	Appareil, accessoires et batteries recyclables

FOIRE AUX QUESTIONS - FX-E1LB20 Fuxtec

Comment démarrer le souffleur FX-E1LB20 ?

Insérez la batterie dans le rail prévu, puis tournez la molette de réglage (position 2 sur l'appareil) pour allumer et régler la vitesse.

Quelle batterie utiliser avec le souffleur Fuxtec ?

Utilisez uniquement des batteries lithium-ion 20 V d'origine Fuxtec ou recommandées par le fabricant. L'utilisation d'autres batteries peut présenter un risque d'incendie ou de blessure.

Comment nettoyer le souffleur de feuilles ?

Après chaque utilisation, nettoyez l'appareil avec un chiffon sec ou une brosse. N'utilisez jamais d'eau ni de détergents liquides. Gardez les contacts de la batterie et de l'appareil propres et sans poussière.

Peut-on utiliser le souffleur sous la pluie ?

Non, n'utilisez l'appareil que par temps sec. Tenez-le à l'abri de la pluie ou de l'humidité, car l'infiltration d'eau augmente le risque de choc électrique.

Comment régler la vitesse de soufflage ?

La vitesse se règle à l'aide de la molette située sur l'interrupteur marche/arrêt. Tournez-la pour augmenter ou diminuer la vitesse selon le type de débris.

Que faire si l'appareil vibre excessivement ?

Éteignez immédiatement l'appareil et retirez la batterie. Vérifiez si le tuyau de soufflage est correctement installé et si des objets ne sont pas coincés. Si les vibrations persistent, faites réparer l'appareil par un spécialiste.

Comment installer le tuyau de soufflage ?

Fixez le tuyau de soufflage à l'avant de l'appareil en l'enclenchant jusqu'au verrouillage. Assurez-vous que le dispositif de verrouillage est bien en place avant utilisation.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la capacité de la batterie et de la vitesse utilisée. Consultez les spécifications de votre batterie. Pour une utilisation optimale, utilisez une batterie complètement chargée.

Comment ranger le souffleur de feuilles ?

Éteignez l'appareil, retirez la batterie et rangez-le dans un endroit sec et sûr, hors de portée des enfants. Les fentes de ventilation doivent rester propres.

Où trouver des pièces de rechange pour le FX-E1LB20 ?

Utilisez exclusivement des pièces de rechange d'origine Fuxtec ou approuvées par le fabricant. Contactez votre revendeur agréé ou le service après-vente Fuxtec.

MODE D'EMPLOI FX-E1LB20 Fuxtec

1. Introduction et sécurité .... 30
2. Consignes de sécurité pour les souffleurs de feuilles 33
3. Instructions de sécurité pour le chargeur....35
4. Instructions de sécurité pour les batteries Li-Ion 35
5. Présentation....36
6. Mise en marche/arrêt de l'appareil 37
7. Instructions d'utilisation 37
8. Entretien et maintenance 38
9. Recyclage 38
10. Données techniques 39

Manual\_FX-E1LB20\_Int24\_rev5

1. Déclaration de conformité UE 40

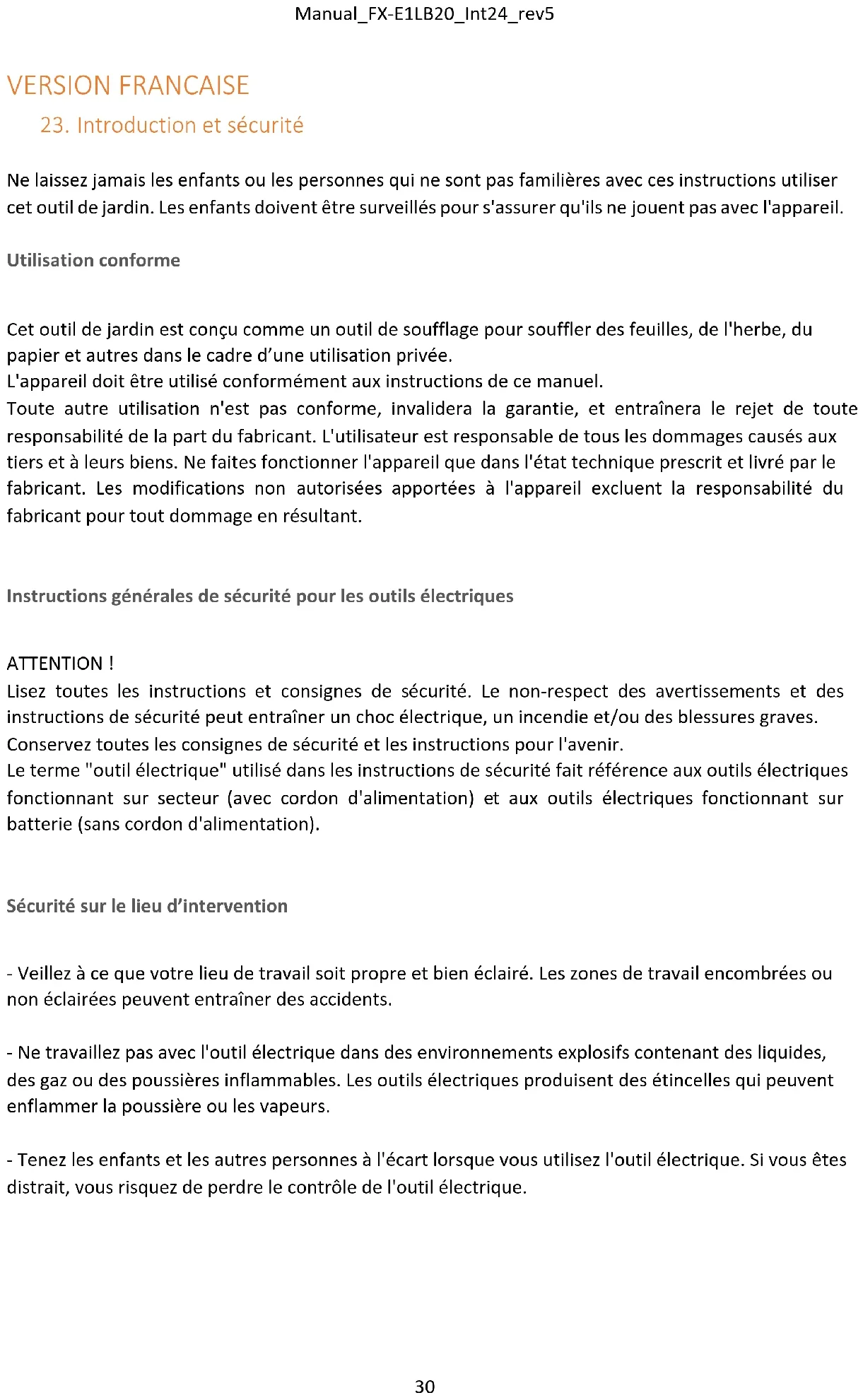

23. Introduction et sécurité

Ne laissez jamais les enfants ou les personnes qui ne sont pas familières avec ces instructions utiliser cet outil de jardin. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Utilisation conforme

Cet outil de jardin est conçu comme un outil de soufflage pour souffler des feuilles, de l'herbe, du papier et autres dans le cadre d'une utilisation privée.

L'appareil doit être utilisé conformément aux instructions de ce manuel.

Toute autre utilisation n'est pas conforme, invalidera la garantie, et entraînera le rejet de toute responsabilité de la part du fabricant. L'utilisateur est responsable de tous les dommages causés aux tiers et à leurs biens. Ne faites fonctionner l'appareil que dans l'état technique prescrit et livré par le fabricant. Les modifications non autorisées apportées à l'appareil excluent la responsabilité du fabricant pour tout dommage en résultant.

Instructions générales de sécurité pour les outils électriques

ATTENTION!

Lisez toutes les instructions et consignes de sécurité. Le non-respect des avertissements et des instructions de sécurité peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et les instructions pour l'avenir.

Le terme "outil électrique" utilisé dans les instructions de sécurité fait référence aux outils électriques fonctionnant sur secteur (avec cordon d'alimentation) et aux outils électriques fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité sur le lieu d'intervention

- Veillez à ce que votre lieu de travail soit propre et bien éclairé. Les zones de travail encombrées ou non éclairées peuvent entraîner des accidents.

- Ne travaillez pas avec l'outil électrique dans des environnements explosifs contenant des liquides, des gaz ou des poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs.

- Tenez les enfants et les autres personnes à l'écart lorsque vous utilisez l'outil électrique. Si vous êtes distrait, vous risquez de perdre le contrôle de l'outil électrique.

Sécurité électrique

• La prise de l'outil électrique doit s'insérer dans la prise de courant. La prise ne doit être modifiée en aucune façon. N'utilisez pas de prises adaptatrices avec des outils électriques reliés à la terre. Des prises non modifiées et bien adaptées réduisent le risque de choc électrique.
• Évitez tout contact physique avec des surfaces reliées à la terre, telles que les tuyaux, les appareils de chauffage, les cuisinières et les réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est relié à la terre.
• Gardez les outils électriques à l'abri de la pluie ou de l'humidité. L'infiltration d'eau dans un outil électrique augmente le risque de choc électrique.
• N'utilisez pas le câble pour transporter ou suspendre l'outil électrique ou pour retirer la prise du mur. Tenez le cordon à l'écart de la chaleur, de l'huile, des bords coupants ou des pièces mobiles. Des câbles endommagés ou emmêlés augmentent le risque de choc électrique.
• Si vous utilisez un outil électrique à l'extérieur, n'utilisez que des rallonges adaptées à l'extérieur. Un câble de rallonge adapté pour une utilisation en extérieur réduit le risque de choc électrique.

Sécurité des personnes

• Soyez vigilant, faites attention à ce que vous faites et faites preuve de bon sens lorsque vous travaillez avec un outil électrique. N'utilisez pas un outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation d'un outil électrique peut provoquer des blessures graves.
• Portez un équipement de protection individuelle et des lunettes de protection en permanence. Le port d'équipements de protection individuelle tels qu'un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque de sécurité ou des protections auditives, selon le type et l'utilisation de l'outil électrique, réduit le risque de blessure.
• Évitez les mises en service involontaires. Assurez-vous que l'outil électrique soit éteint avant de le brancher sur le réseau électrique et/ou sur la batterie, de le prendre ou de le transporter. Si vous transportez l'outil électrique avec le doigt sur l'interrupteur ou si vous connectez l'appareil à l'alimentation électrique lorsqu'il est allumé, cela peut causer des accidents.
• Retirez les outils de réglage ou les clés avant de mettre l'outil électrique en marche. Un outil ou une clé qui se trouve dans une partie rotative de la machine peut causer des blessures.
• Évitez les postures anormales. Assurez une position stable et gardez votre équilibre à tout moment. Cela vous permet de mieux contrôler l'outil électrique dans des situations inattendues.
• Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Tenez les cheveux, les vêtements et les gants à l'écart des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par des pièces mobiles.

Utilisation et manipulation de l'outil électrique

- N'utilisez pas l'appareil au-delà de sa charge maximale. Utilisez l'outil électrique approprié pour votre travail. Avec le bon outil électrique, vous travaillerez mieux et plus sûrement dans la plage de puissance spécifiée.

- N'utilisez pas un outil électrique dont l'interrupteur est défectueux. Un outil électrique qui ne peut pas être allumé ou éteint est dangereux et doit être réparé.

- Débranchez le cordon d'alimentation et/ou retirez la batterie avant d'effectuer des réglages sur l'appareil, de changer d'accessoire ou de ranger l'appareil. Cette précaution permet d'éviter que l'outil électrique ne démarre accidentellement.

- Gardez les outils électriques inutilisés hors de portée des enfants. Ne permettez pas aux personnes qui ne connaissent pas l'appareil ou qui n'ont pas suivi ou lu ces instructions de l'utiliser. Les outils électriques sont dangereux s'ils sont utilisés par des personnes inexpérimentées.

- Prenez soin des outils électriques avec précaution. Vérifiez que les pièces mobiles fonctionnent correctement et ne se bloquent pas, que les pièces ne soient pas cassées ou endommagées de telle sorte que le fonctionnement de l'outil électrique soit altéré. Faites réparer les pièces endommagées avant d'utiliser l'outil. De nombreux accidents sont causés par des outils électriques mal entretenus.

- Utilisez les outils électriques, les accessoires, les outils d'insertion, etc. conformément à ces instructions. Tenez compte des conditions de travail et de la tâche à accomplir. L'utilisation d'outils électriques pour des applications autres que celles prévues peut conduire à des situations dangereuses.

Utilisation et manipulation de l'outil à batterie

- Chargez les batteries uniquement avec les chargeurs recommandés par le fabricant. L'utilisation d'un chargeur adapté à un type de batterie spécifique crée un risque d'incendie lorsqu'il est utilisé avec d'autres batteries.

- Utilisez uniquement les batteries fournies dans les outils électriques. L'utilisation d'autres batteries peut entraîner des blessures et un risque d'incendie.

- Gardez la batterie inutilisée à l'écart des trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques qui pourraient provoquer un pontage des contacts. Un court-circuit entre les contacts de la batterie peut provoquer des brûlures ou entraîner un incendie.

- Du liquide peut s'échapper de la batterie si elle n'est pas utilisée correctement. Évitez tout contact avec celui-ci. En cas de contact accidentel, rincez à l'eau. Si le liquide pénètre dans vos yeux, consultez un médecin. Les fuites de liquide de batterie peuvent provoquer une irritation de la peau ou causer des brûlures.

24. Consignes de sécurité pour les souffleurs de feuilles

Instructions générales de sécurité

- Pour votre propre sécurité et celle des autres, lisez ce manuel et ses instructions de sécurité avant d'utiliser l'appareil. Veuillez conserver le mode d'emploi et les consignes de sécurité pour une utilisation ultérieure et les prendre en compte pour chaque utilisation.

- Transmettez le mode d'emploi avec l'appareil en cas de changement de propriétaire.

- Les personnes qui utilisent l'appareil ne doivent pas être sous l'influence de substances intoxicantes (par exemple, alcool, drogues ou médicaments).

- N'utilisez l'appareil que de la manière prescrite et dans l'état technique fourni par le fabricant. Les modifications non autorisées apportées à l'appareil excluent la responsabilité du fabricant pour tout dommage en résultant.

- N'utilisez l'appareil qu'à la lumière du jour ou sous un bon éclairage artificiel.

- N'utilisez l'appareil que par temps sec. Tenez-le à l'abri de la pluie ou de l'humidité. L'infiltration d'eau dans l'appareil augmente le risque de choc électrique.

- Éteignez l'appareil et retirez la batterie dans les conditions suivantes :

◆ si l'appareil est laissé sans surveillance ;

◆ avant de vérifier, de nettoyer ou d'effectuer d'autres travaux sur l'appareil ;

◆ si l'appareil commence à vibrer excessivement.

Avant l'utilisation

- Familiarisez-vous avec l'appareil de soufflage, ses fonctions et ses commandes avant de commencer à travailler.

- Vérifiez si l'appareil présente des signes d'usure ou des dommages avant de le mettre en marche et après un choc.

- N'utilisez pas un appareil dont l'interrupteur est défectueux et qui ne peut plus être allumé ou éteint.

- Vérifiez que tous les écrous, boulons et vis soient bien serrés pour assurer un fonctionnement sûr de l'appareil.

- N'utilisez jamais un appareil dont certaines pièces sont endommagées ou manquantes. Faites-les réparer ou, le cas échéant, remplacer par un technicien qualifié ou un atelier spécialisé.

- Lorsque vous travaillez avec ou sur l'appareil, portez toujours des chaussures robustes, des pantalons longs et un équipement de protection individuelle approprié (lunettes de protection, protection auditive, gants de travail antidérapants, etc.) Le port d'un équipement de protection individuelle réduit le risque de blessure.

• Ne portez pas de bijoux ou de vêtements amples qui pourraient être happés par le ventilateur. Gardez les cheveux longs éloignés de l'orifice d'aspiration.
• Retirez les outils de réglage ou les clés avant de mettre en marche le souffleur de feuilles. Un outil ou une clé qui se trouve dans une partie mobile de l'équipement peut causer des blessures.
• Vérifiez la zone où l'appareil est utilisé et retirez les pierres et les fils qui pourraient être pris par le souffleur pour éviter de mettre les gens en danger.

Lors de l'utilisation

• N'utilisez pas l'appareil si des personnes (en particulier des enfants) ou des animaux se trouvent à proximité immédiate.
• Interrompez le travail si vous remarquez que des personnes (surtout des enfants) ou des animaux domestiques sont à proximité.
• Ne soufflez pas de déchets dans les directions où des personnes sont présentes.

- Évitez les postures anormales. Assurer une position stable et gardez votre équilibre à tout moment. Cela vous permet de mieux contrôler le souffleur à feuilles dans des situations inattendues et sur des pentes particulièrement raides.

• Ne travaillez pas avec le souffleur de feuilles dans des environnements explosifs contenant des liquides, des gaz ou des poussières inflammables. Le souffleur de feuilles peut produire des étincelles qui peuvent enflammer la poussière ou les vapeurs.
• Ne travaillez pas avec l'appareil de soufflage à proximité de fenêtres ouvertes.

- Faites preuve d'une prudence particulière lorsque vous marchez à reculons. Il y a un risque de trébucher !

- Avancez au rythme de la marche uniquement.

- Ne laissez jamais l'appareil sans surveillance pendant les interruptions de travail et rangez-le dans un endroit sûr.

Après utilisation

• Éteignez l'appareil, retirez la batterie, puis placez l'appareil dans un endroit sûr.
• Ne rangez pas l'appareil à la portée des enfants.
• Assurez-vous que les fentes d'aération de l'appareil ne soient pas encrassées.

- Les pièces de rechange doivent répondre aux exigences spécifiées par le fabricant. Par conséquent, n'utilisez que des pièces de rechange d'origine ou des pièces de rechange approuvées par le fabricant. Veuillez respecter les instructions d'installation fournies avec le produit de remplacement et retirez la batterie.

- Faites effectuer les réparations uniquement par un spécialiste qualifié ou un atelier spécialisé.

25. Instructions de sécurité pour le chargeur

• Gardez le chargeur à l'abri de la pluie ou de l'humidité. L'infiltration d'eau dans un chargeur augmente le risque de choc électrique.
• Gardez le chargeur propre. L'encrassement peut provoquer un choc électrique.
• Vérifiez le chargeur, le câble et la prise avant chaque utilisation. N'utilisez pas le chargeur si vous constatez des dommages. N'ouvrez pas le chargeur vous-même et faites-le réparer par du personnel qualifié en utilisant uniquement des pièces de rechange d'origine.

Les chargeurs, les câbles et les connecteurs endommagés augmentent le risque de choc électrique.

• Ne placez aucun objet sur le chargeur et ne le posez pas sur des surfaces molles. Il y a un risque d'incendie.
• Vérifiez toujours que la tension du secteur corresponde à la tension indiquée sur la plaque signalétique du chargeur.
• N'utilisez jamais le chargeur si le câble, la prise ou l'appareil lui-même est endommagé par des influences extérieures. Apportez le chargeur à l'atelier spécialisé le plus proche.
• N'ouvrez le chargeur sous aucun prétexte. En cas de panne, amenez-le à un atelier spécialisé.

26. Instructions de sécurité pour les batteries Li-Ion

• N'ouvrez pas la batterie. Il y a un risque de court-circuit.
• Protégez la batterie de la chaleur, notamment d'une exposition prolongée à la lumière du soleil, au feu, à l'eau et à l'humidité. Il y a un risque d'explosion.
• Si la batterie est endommagée ou mal utilisée, des vapeurs peuvent s'échapper. Prenez l'air et consultez un médecin si vous ressentez une gène. Les vapeurs peuvent irriter les voies respiratoires.
• Du liquide peut s'échapper de la batterie si elle n'est pas utilisée correctement. Évitez tout contact avec celui-ci. En cas de contact accidentel, rincez à l'eau. Si le liquide pénètre dans vos yeux, consultez un médecin. Les fuites de liquide de batterie peuvent provoquer une irritation de la peau ou causer des brûlures.
• N'utilisez que des batteries rechargeables d'origine ayant la capacité indiquée sur la plaque signalétique de votre outil électrique.

Si d'autres batteries sont utilisées, par exemple des batteries de contrefaçon, des batteries reconditionnées ou des batteries d'autres fabricants, il y a un risque de blessure et de dommage matériel dû à l'explosion des batteries.

- La tension de la batterie doit correspondre à la tension de charge du chargeur. Sinon, il y a un risque d'incendie et d'explosion.

- Chargez les batteries uniquement avec les chargeurs recommandés par le fabricant. L'utilisation d'un chargeur adapté à un type de batterie spécifique crée un risque d'incendie lorsqu'il est utilisé avec d'autres batteries.

- La batterie peut être endommagée par des objets pointus tels que des clous ou des tournevis ou par une force extérieure. Un court-circuit interne peut se produire et la batterie peut brûler, fumer, exploser ou surchauffer.

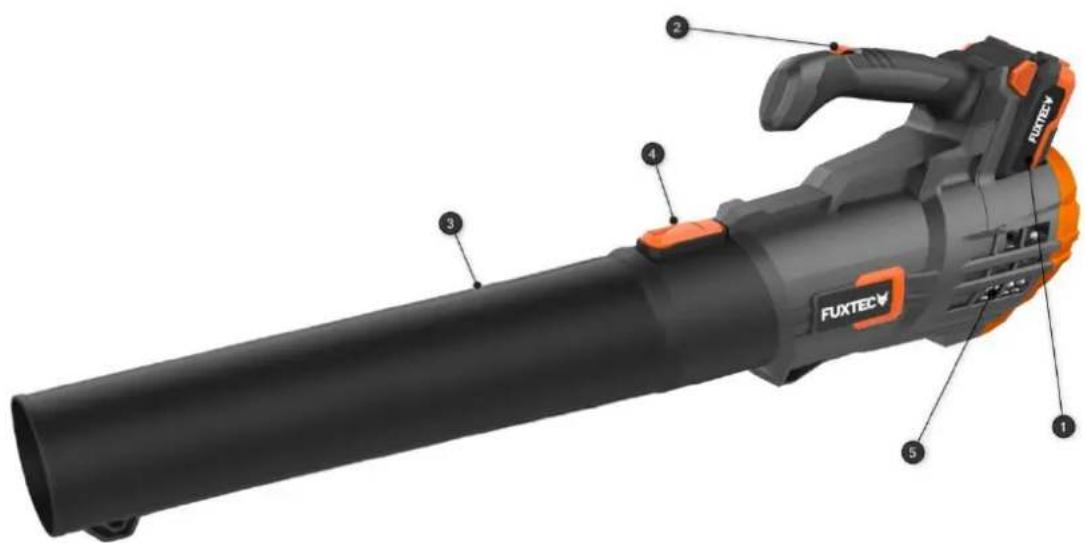

27. Présentation

FUXTEC 1 2 3 4 5

Figure 1 : Souffleur de feuilles

1. Accumulateur dans le compartiment batterie
2. Interrupteur marche/arrêt, y compris molette pour la régulation de la vitesse
3. Tuyau de soufflage
4. Dispositif de verrouillage pour tuyau de soufflage
5. Fentes de ventilation/dispositif d'aspiration

28. Mise en marche/arrêt de l'appareil

Insérez la batterie dans le rail prévu à cet effet.

Attention : l'appareil est maintenant prêt à fonctionner.

Pour allumer/éteindre, tournez la molette de réglage (voir figure 1, point 2). La vitesse de soufflage peut également être réglée ici.

29. Instructions d'utilisation

- Avant de commencer, installez le tuyau de soufflage sur l'appareil (voir figure suivante).

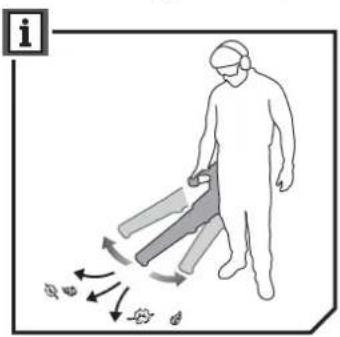

- Maintenez l'appareil en position de travail (voir figure suivante).

- Maintenez le tuyau de soufflage à quelques centimètres du sol et faites des mouvements de rotation d'un côté à l'autre.

- Avancez lentement.

- Gardez le tas de terre accumulé devant vous et soufflez dessus par les bords extérieurs. Ne soufflez pas au milieu d'un tas de terre.

- Une vitesse de soufflage réduite est préférable pour les matériaux légers.

- Utilisez une vitesse de soufflage plus élevée pour les matériaux plus lourds et les grosses poussières.

- Utilisez un râteau ou un balai pour détacher au préalable les déchets qui adhèrent au sol.

- Les déchets très poussièreux doivent être légèrement aspergés d'eau au préalable pour éviter la formation excessive de poussière.

30. Entretien et maintenance

Attention : avant toute intervention sur l'outil électrique, retirez la batterie de l'appareil.

N'utilisez pas d'eau ni de détergents liquides.

• Nettoyez le souffleur de feuilles après chaque utilisation avec un chiffon sec ou avec une brosse s'il est très sale.
• Ne pulvérisez jamais d'eau sur le souffleur de feuilles.
• Gardez les contacts de la batterie et de l'appareil propres et sans poussière.

31. Recyclage

Le 1er janvier 2015, est entré en application le décret 2014-1577 du 23 décembre 2014 relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri. Ce décret entérine utilisation du logo TRIMAN qui s'applique aux produits recyclables. Le TRIMAN est une signalétique qui répond à une obligation réglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à défaut sur l'emballage, la notice ou tout autre support y compris dématérialisé, informant le consommateur que ceux-ci relèvent d'une consigne de tri.

FR

Cet appareil, ses accessoires, cordons et batteries se recyclent

À DÉPOSER EN MAGASIN

À DÉPQSER EN DECHETERIE

OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

32. Données techniques

Souffleur de feuilles électrique

Tours par minutes	17000
Vitesse de soufflage	38m/s
Niveau de puissance acoustique garanti	96 (LwA) db
Niveau de puissance acoustique mesuré	78 (LpA) db
Poids (sans batterie)	2 kg

33. Déclaration de conformité UE

Fabricant/Producer

FUXTEC GmbH

Kappstraße 69, 71083 Herrenberg Allemagne / Germany

E-mail : [e-mail] Web : www.fuxtec.fr

Désignation / name 20V

Souffleur à feuilles électrique / E1 20V Cordless Leaf Blower

Type / Model FX-E1LB20

Nous déclarons par la présente que la machine susmentionnée, de par sa conception, dans la version commercialisée par nos soins, est conforme aux exigences fondamentales de sécurité et de santé de la directive CE citée.
