Caractéristiques techniques	Souffleur à batterie Fuxtec FX-LB126ECO, puissance de 36V, débit d'air jusqu'à 600 m³/h, vitesse de l'air jusqu'à 210 km/h.
Utilisation	Idéal pour le nettoyage des feuilles, débris et poussières dans les jardins, allées et terrasses.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie, nettoyer le filtre et les buses pour un fonctionnement optimal.
Sécurité	Porter des lunettes de protection et des gants lors de l'utilisation, éviter de diriger le souffle vers les personnes ou les animaux.
Informations générales	Poids léger pour une maniabilité accrue, fonctionnement silencieux, sans fil pour une liberté de mouvement.

FOIRE AUX QUESTIONS - FX-LB126ECO Fuxtec

Quel type de carburant dois-je utiliser pour le Fuxtec FX-LB126ECO ?

Utilisez un mélange de carburant de 2 temps avec un rapport de 50:1, c'est-à-dire 1 partie d'huile pour 50 parties de carburant.

Comment démarrer le souffleur Fuxtec FX-LB126ECO ?

Assurez-vous que le réservoir de carburant est plein, réglez le starter sur 'ON', tirez doucement sur le cordon de démarrage jusqu'à ce que vous ressentiez une résistance, puis tirez rapidement pour démarrer.

Que faire si le souffleur ne démarre pas ?

Vérifiez le niveau de carburant, assurez-vous que le starter est bien réglé, et vérifiez les bougies d'allumage pour voir si elles nécessitent un nettoyage ou un remplacement.

Quel est le niveau de bruit du Fuxtec FX-LB126ECO ?

Le niveau de bruit est d'environ 110 dB, il est donc recommandé de porter des protections auditives lors de son utilisation.

Comment nettoyer le filtre à air du souffleur ?

Retirez le couvercle du filtre à air, nettoyez le filtre avec de l'eau savonneuse, rincez et laissez sécher avant de le remettre en place.

Quel est le poids du Fuxtec FX-LB126ECO ?

Le poids du souffleur est d'environ 4,5 kg, ce qui le rend facile à manœuvrer.

Comment prolonger la durée de vie de mon souffleur ?

Assurez-vous de faire un entretien régulier, comme le nettoyage des filtres, le remplacement des bougies et l'utilisation du bon mélange de carburant.

Où puis-je trouver des pièces de rechange pour le Fuxtec FX-LB126ECO ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur Fuxtec local ou via le site web officiel de Fuxtec.

Est-ce que le Fuxtec FX-LB126ECO est adapté pour un usage professionnel ?

Oui, le Fuxtec FX-LB126ECO est conçu pour un usage intensif et peut être utilisé pour des applications professionnelles.

Quelle est la garantie offerte avec le Fuxtec FX-LB126ECO ?

Le produit est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le revendeur.

MODE D'EMPLOI FX-LB126ECO Fuxtec

42. Les symboles de sécurité sur l‘appareil et sur le mode d‘emploi ......................................... 49

• 43. Utilisation conforme / Non conforme p. 49
• 44. Les risques résiduels et la sécurité du travail p. 50
• 45. Manipulation du carburant p. 54
• 46. Aperçu de l‘appareil p. 55
• 47. Montage en mode souffleur de feuilles p. 56

48. Mise en service – Ravitaillement, huile pour moteur........................................................... 57

Mode d’emploi original Souffleur de feuilles thermique

Votre nouvel appareil a été développé et conçu de manière à répondre au cahier des charges strict de FUXTEC, afin de garantir la facilité d'utilisation et la sécurité de l'utilisateur. S'il est correctement entretenu, cet appareil vous sera utile pendant de nombreuses années.

AVERTISSEMENT : Pour réduire le risque de blessure, il est important que l'utilisateur lise

et comprenne ce manuel avant d'utiliser l’équipement. FUXTEC GmbH Kappstrasse 69, 71083 Herrenberg – AllemagneManual_FX-LB126ECO_Int24_rev1

Nous vous remercions pour l’achat d’un aspirateur/souffleur de feuilles de notre marque. Le manuel d'instructions que vous avez reçu explique comment utiliser au mieux votre souffleur de feuilles. Avant de l'utiliser, veuillez lire attentivement ce manuel, afin d‘utiliser correctement l‘appareil et de travailler en toute sécurité. Il est également possible que tous les détails de votre appareil ne soient pas conformes au mode d'emploi en raison de l‘évolution de l‘appareil. Nous vous remercions de votre compréhension.

40. Contenu de la livraison

• Souffleur de feuilles FX-LB126ECO

• 1x tuyau de soufflage intermédiaire

• 1x tuyau de soufflage droit pour sol goudronné

• Mode d’emploi en français disponible en ligne Après le déballage, vérifiez le contenu du carton :

• Dommages éventuels dus au transport Veuillez informer immédiatement le revendeur, le fournisseur ou le fabricant de toute réclamation. Les réclamations ultérieures ne peuvent être acceptées.

41. Heures de fonctionnement

Conformément à l'ordonnance de septembre 2002 sur la protection contre le bruit des machines, les souffleurs de feuilles ne peuvent pas être utilisés dans les zones résidentielles, les petits lotissements, les zones spéciales de loisirs, les zones de cure et de clinique et les maisons d'hôtes, ainsi que dans les locaux des hôpitaux et des maisons de retraite les dimanches et jours fériés et les jours ouvrables de 20 heures à 7 heures. Veuillez également respecter les réglementations régionales en matière de protection contre le bruit.Manual_FX-LB126ECO_Int24_rev1

42. Les symboles de sécurité sur l‘appareil et sur le mode d‘emploi

Vous trouverez peut-être des références symboliques sur la plaque signalétique de votre souffleur de feuilles. Ils fournissent des informations importantes sur le produit ou des instructions pour son utilisation.

Attention Protection de l'ouïe, de la vue et de la tête Fonctionnement - Lisez les instructions Portez des vêtements de protection Portez des gants Portez des chaussures de sécurité Risque d’incendie par le biais de carburant

Situation dangereuse ou danger imminent. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels. Informations importantes sur la manipulation correcte de l'appareil. Le non-respect de ces instructions peut entraîner des dysfonctionnements de l‘appareil. Instructions d‘utilisation. Ces conseils vous aideront à utiliser de manière optimale toutes les fonctions de l‘appareil. Montage, fonctionnement et entretien de l‘appareil. Ici, vous trouverez exactement ce que vous devez faire.

43. Utilisation conforme / Non conforme

Le souffleur de feuilles thermique est conçu exclusivement pour le soufflage de feuilles. L'utilisation conforme comprend également la lecture et le respect du mode d'emploi avant chaque utilisation. Avant et pendant l'utilisation, l‘appareil doit être vérifié pour déceler tout dommage mécanique. Si des réparations sont nécessaires, contactez votre revendeur. Seules les pièces de rechange approuvées par le fabricant ou les pièces de rechange d'origine peuvent être utilisées. l‘appareil ne peut être mis en service que dans des zones de jardin à l’extérieur. Si des pièces de rechange non approuvées ou non d'origine sont utilisées, c'est l'exploitant et non le fabricant qui est responsable de tout dommage matériel ou corporel.Manual_FX-LB126ECO_Int24_rev1

Toute utilisation autre que celle mentionnée ci-dessus est une utilisation non conforme :

• L’utilisation conforme comprend également la lecture et le respect du mode d‘emploi.

• Si des pièces de rechange non approuvées ou non d’origine sont utilisées, c’est l’exploitant et non le fabricant qui est responsable de tout dommage aux biens ou aux personnes.

• Toute utilisation autre que celles mentionnées ci-dessus est une utilisation abusive.

• L’utilisation prévue comprend également le respect des conditions de fonctionnement, d’entretien et de réparation spécifiées par le fabricant et des instructions de sécurité contenues dans le manuel.

• Les réglementations applicables en matière de prévention des accidents ainsi que les autres réglementations généralement reconnues en matière de médecine du travail et de sécurité doivent être respectées.

• Toute autre utilisation n’est pas considérée comme conforme. Le fabricant n’est pas responsable des dommages de quelque nature que ce soit qui en résultent : le risque est supporté uniquement par l‘utilisateur.

• Les propres modifications apportées à l‘appareil excluent toute responsabilité du fabricant pour les dommages de toute nature de ces modifications.

• L’appareil ne peut être installé, utilisé et entretenu que par des personnes qui le connaissent bien et qui ont été informés des dangers. Les travaux de réparation ne peuvent être effectués que par le fabricant ou des centres de service recommandés par le fabricant.

• L’appareil ne doit pas être utilisé dans un environnement potentiellement explosif ou exposé à la pluie.

44. Les risques résiduels et la sécurité du travail

Même lorsqu'il est utilisé de manière conforme, il peut subsister des risques résiduels dus à la conception déterminée par l'utilisation conforme, malgré le respect de toutes les réglementations de sécurité applicables. Les risques secondaires peuvent être réduits au minimum si l’“utilisation“ conforme et les „consignes de sécurité“ ainsi que l’ensemble du mode d’emploi sont respectés.

• La précaution et la prudence réduisent le risque de dommages corporels et matériels.

• Blessures dues à des pièces projetées.

• Risque d’intoxication au monoxyde de carbone en cas d’utilisation dans des locaux fermées ou mal ventilées.

• Risque de brûlures dues à des composants chauds.

• Altération de l’audition lors d’un travail de longue durée sans protection auditive. En outre, malgré les informations et précautions, il peut y avoir des risques secondaires qui ne soient pas évidents.

Avertissement : La valeur réelle des émissions de vibrations présentes lors de l’utilisation de

l‘appareil peut être différente de celle indiquée sur le mode d’emploi ou par le fabricant.Manual_FX-LB126ECO_Int24_rev1

Cela peut être dû aux facteurs d’influence suivants, qui doivent être observés avant ou pendant l’utilisation :

• Utilisation correcte de l’appareil

• Bon état de fonctionnement de l’appareil

• Si les poignées sont munies d’antivibratoires en option et sont fermement fixées au corps de la machine. Lisez les instructions suivantes et les règlements de sécurité applicables dans votre pays avant d’utiliser ce produit pour vous protéger et protéger les autres contre d’éventuelles blessures. Conservez toujours ces instructions de sécurité (manuel d‘utilisation) avec l‘appareil. l‘appareil ne peut être utilisé que par des personnes ayant une expérience suffisante. Les réparations doivent être effectuées par le fabricant ou les entreprises qu’il recommande. Pour démarrer

• Toute personne travaillant avec l‘appareil pour la première fois doit recevoir des instructions pratiques sur l’utilisation de l‘appareil et de l’équipement de protection individuelle de la part d’un opérateur expérimenté.

• Soyez vigilants. Utilisez l’appareil de manière raisonnable. Si vous êtes fatigués ou sous influence de drogues, d’alcool ou de médicaments vous ne devez pas utilisez l’appareil. La négligence lors de l’utilisation de l’appareil peut entraîner des blessures graves.

• Familiarisez-vous avec l’appareil avant de l’utiliser. Des opérateurs mal informés peuvent se mettre en danger ou mettre en danger d’autres personnes par une utilisation inappropriée.

• Assurez-vous d’avoir des appuis stables et de garder votre équilibre à tout moment. L’utilisation d’une échelle, n’est pas autorisée.

• N’utilisez pas l’appareil à des fins auxquelles il n’est pas destiné (voir „Utilisation conforme“).

• Portez des vêtements de travail appropriés :

• Pas de bijoux ou de vêtements amples, ils pourraient être happés.

• Gants et chaussures antidérapantes.

• Pour les cheveux longs, un filet à cheveux.

• Portez des vêtements de protection : o Protection auditive o Lunettes de sécurité ou protection du visage o Gants de travail o Chaussures de sécurité o Casque testé dans des situations où l’on peut s’attendre à des blessures à la tête

• Il est recommandé de porter une protection des jambes et une veste de sécurité.

• Maintenez votre espace de travail en ordre !

• Prenez en compte les influences de l’environnement :Manual_FX-LB126ECO_Int24_rev1

o N’exposez pas l‘appareil à la pluie. o N’utilisez pas l’appareil dans un environnement humide ou mouillé. o Reportez le travail dans des conditions météorologiques défavorables (Pluie, neige, glace, vent) en raison du risque accru d’accident ! o Assurez un bon éclairage. o N’utilisez pas l’appareil à proximité de liquides ou de gaz inflammables.

• Il se peut que vous ne puissiez pas entendre le danger à cause du bruit du moteur. Par conséquent, familiarisez-vous avec votre environnement.

• Ne laissez jamais l‘appareil sans surveillance.

• Pendant les pauses de travail, l‘appareil doit être posé de manière à ce que personne ne soit mis en danger. Sécurisez l‘appareil contre les accès non autorisés.

• Les personnes de moins de 18 ans ne doivent pas utiliser l‘appareil.

• Tenez les autres personnes et les enfants à l’écart.

• L’exploitant est responsable des accidents ou des dangers qui touchent d’autres personnes ou leurs biens.

• Ne permettez pas à d’autres personnes, en particulier aux enfants, de toucher les outils ou le moteur.

• Veillez à ce que l’appareil ne soit pas surchargé ! vous travaillez mieux et plus en sécurité dans la gamme de performances spécifiées.

• N’utilisez l’appareil qu’avec des dispositifs de protection complets et correctement montés. N’apportez aucune modification à l’appareil qui pourrait nuire à la sécurité.

• Eteignez l’appareil et retirez le connecteur de la bougie d’allumage dans les cas suivants : o Vous touchez de la terre, des pierres, des clous ou d’autres corps étrangers, avec l’appareil o Vous vérifiez si l’appareil est endommagé. o Vous effectuez des travaux de réparation, ainsi que les travaux d’entretien et de nettoyage. o Vous éliminez des défauts (par exemple l’obstruction du tuyau) o Transport et stockage. o Vous quittez la zone de travail, même pendant de brèves interruptions. Prenez le plus grand soin de votre souffleur de feuilles :

• Nettoyez l‘appareil après chaque utilisation.

• Videz le réservoir après chaque utilisation.

• Gardez les poignées sèches et exemptes de lubrifiants.

• Suivez les instructions d‘entretien.

Vérifiez que l’appareil ne soit pas endommagé :

• Avant toute utilisation ultérieure de l’appareil, les dispositifs de sécurité doivent être soigneusement vérifiés afin de s’assurer qu’ils fonctionnent correctement et sans dysfonctionnement.Manual_FX-LB126ECO_Int24_rev1

• Vérifiez que les pièces mobiles fonctionnent correctement et ne se bloquent pas, ou que des pièces ne soient pas endommagées. Toutes les pièces doivent être correctement montées et remplir toutes les conditions pour assurer le bon fonctionnement de l’appareil.

• Les dispositifs et pièces de sécurité endommagés doivent être réparés ou remplacés de manière appropriée par nos soins ou par un atelier spécialisé reconnu, sauf indication contraire dans le mode d'emploi.

• Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.

• Ne laissez jamais une clé en place !

• Vérifiez toujours que les clés et les outils soient retirés avant de mettre en marche.

• Conservez le matériel inutilisé dans un endroit sec et fermé à clé, hors de portée des enfants.

• Ne réparez pas l‘appareil vous-même. N'effectuez aucune réparation sur l‘appareil autre que celles décrites dans le chapitre "Maintenance", mais contactez directement le fabricant ou le centre de service agréé. Les réparations des autres parties de l‘appareil doivent être effectuées par le fabricant ou un atelier spécialisé désigné par celui-ci. N'utilisez que des pièces de rechange d'origine ! L'utilisation d'autres pièces de rechange ou accessoires peut entraîner un danger pour l'utilisateur. Le fabricant n'est pas responsable des dommages qui en résultent.Manual_FX-LB126ECO_Int24_rev1

Les carburants et les vapeurs de carburant sont inflammables et peuvent causer de graves dommages s’ils sont inhalés ou s’ils entrent en contact avec la peau. Il faut donc être prudent dans la manipulation du carburant et assurer une bonne ventiation.

• Eteignez le moteur et laissez l’appareil refroidir avant de faire le plein.

• Evitez de faire du feu lors du ravitaillement en carburant.

• Portez des gants lors du ravitaillement en carburant.

• Ne faites pas le plein dans des espaces clos (Danger d‘explosion).

• Ne renversez pas de carburant ou d’huile. Nettoyez immédiatement l‘appareil si vous renversez du carburant ou de l’huile. Changez de vêtements si vous avez renversé du carburant ou de l’huile dessus.

• Ne laissez pas de carburant s’infiltrer dans le sol.

• Fermez soigneusement le bouchon du réservoir de carburant après le ravitaillement et vérifiez qu’il ne se desserre pas pendant le fonctionnement.

• Assurez-vous que le bouchon de réservoir de carburant et les conduites de carburant soient bien serrés. En cas de fuites, l’appareil ne doit pas être mis en service.

• Transportez et stockez les carburants uniquement dans des conteneurs marqués et agréés.

• Ne transportez pas et ne stockez pas le carburant à proximité de matières inflammables ou hautement combustibles, d’étincelles ou de flammes nues. Tenez les enfants éloignés du carburant.

• Pour démarrer l’appareil, éloignez-vous suffisamment du point de ravitaillement.Manual_FX-LB126ECO_Int24_rev1

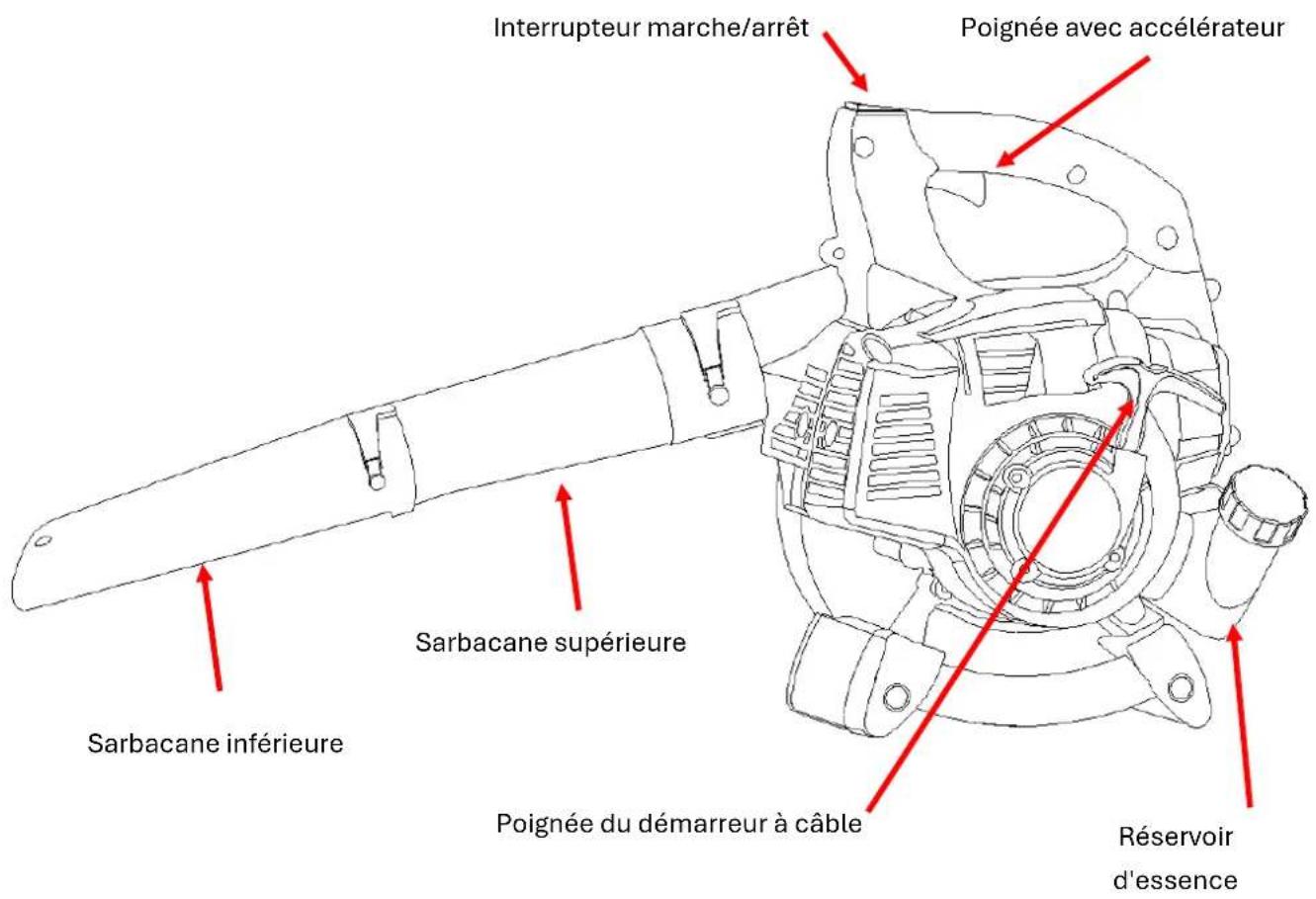

46. Aperçu de l‘appareil

Sarbacane inférieure Sarbacane supérieure Poignée du démarreur à câble Réservoir d'essence Poignée avec accélérateur Interrupteur marche/arrêtManual_FX-LB126ECO_Int24_rev1

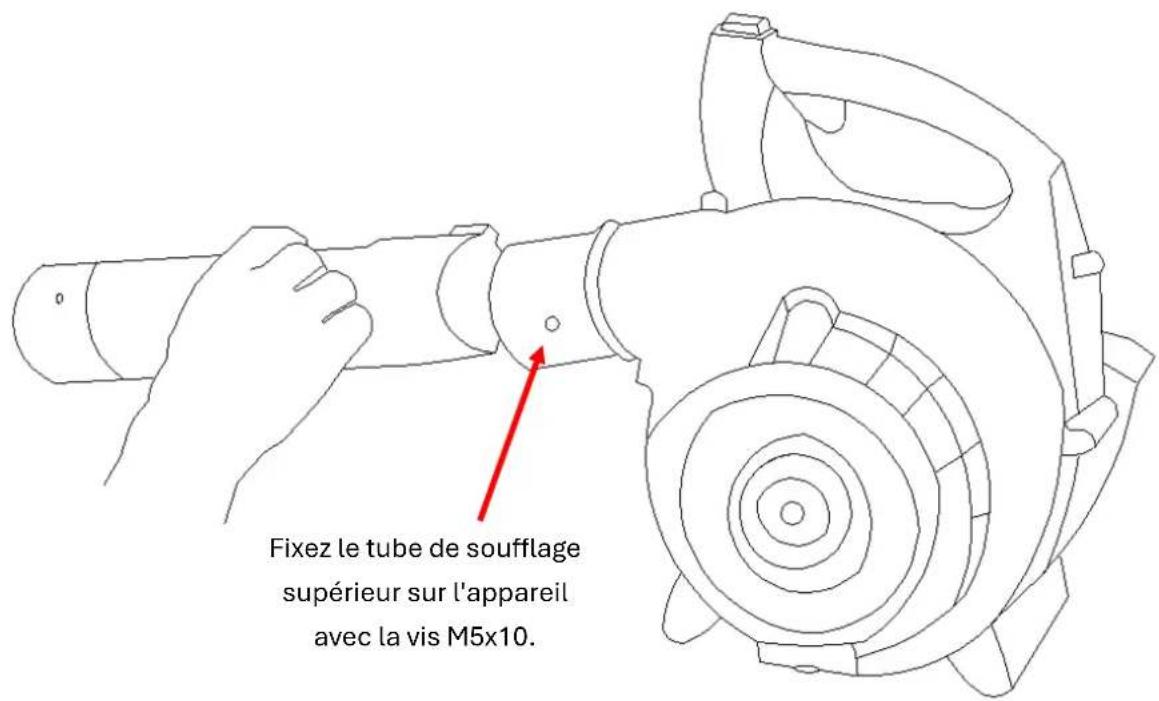

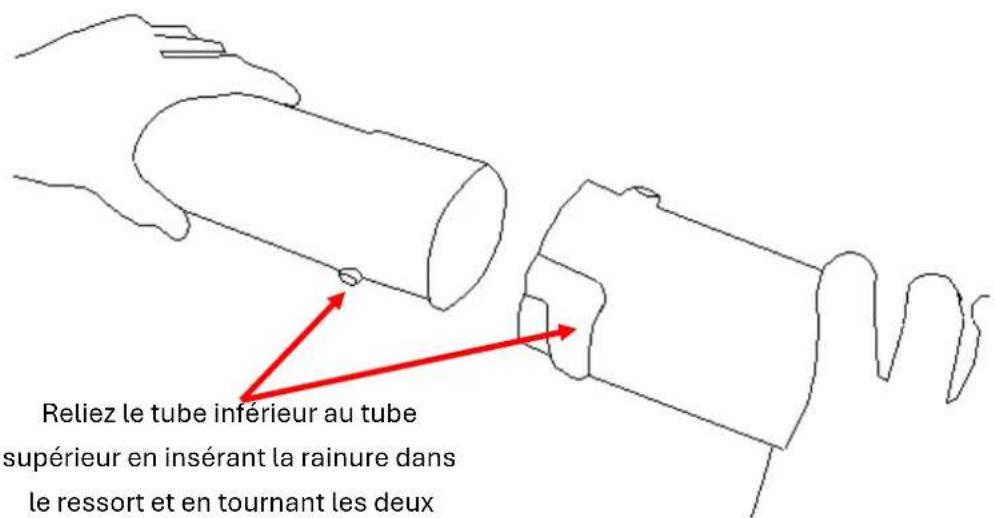

47. Montage en mode souffleur de feuilles

Attention : coupez toujours le moteur lors des travaux de montage et/ou d'entretien ! Portez des gants de protection lors du montage afin de vous protéger contre les coupures. Montez les deux tubes de soufflage l'un dans l'autre et positionnez-les sur l'unité principale. Assurez-vous qu'ils sont vissés jusqu'à la butée et fixez-les avec la vis (M5x10). Utilisation des embouts de soufflage : Fixez le tube de soufflage supérieur sur l'appareil avec la vis M5x10. Reliez le tube inférieur au tube supérieur en insérant la rainure dans le ressort et en tournant les deux tubes l'un contre l'autre.Manual_FX-LB126ECO_Int24_rev1

48. Mise en service – Ravitaillement, huile pour moteur

L‘appareil n’est pas livré rempli d’un mélange de carburant. Remplissez l‘appareil comme décrit dans ce chapitre sous „Ravitaillement“. L’appareil est rempli d’un Mélange 50:1 d’essence normale (sans plomb) et moteur à deux temps fonctionnant à l'huile. Une attention accrue est requise lors de la manipulation de l'essence. Évitez de fumer et la proximité avec les flammes nues en raison du risque d'explosion.

MÉLANGE DE CARBURANT

Carburant recommandé Pour garantir des performances optimales et prolonger la durée de vie de votre appareil, utilisez exclusivement de l’essence sans plomb SP98. Mélange pour moteurs deux temps Nous vous conseillons de préparer vous-même le mélange huile/essence pour les moteurs deux temps en suivant le ratio spécifié dans ce manuel. L’utilisation de mélanges tout prêts est déconseillée car elle peut affecter le bon fonctionnement de l’appareil. Huile moteur 2 temps N'utilisez pas d'huiles pour moteurs de véhicules nautiques à quatre temps ou à deux temps refroidis par eau, ni de carburant prêt à l'emploi provenant de stations-service. Rapport de mélange 50:1

• Assurez-vous que la quantité d’huile soit mesurée avec précision, car une petite déviation de la quantité d’huile a un effet important sur le rapport de mélange pour les petites quantités.

• Ne modifiez pas le rapport de mélange, car cela entraînerait une augmentation des résidus de combustion, une augmentation de la consommation de carburant et une réduction des performances, ou des dommages au moteur. Mélangez l'essence et l'huile dans un récipient propre, approuvé et marqué, muni d'une protection anti-débordement.

1. Remplissez d'abord la moitié de l'essence à mélanger.

2. Remplissez ensuite la totalité de la quantité d'huile.

Carburant Huile moteur 2 temps (50:1) Carburant Huile moteur 2 temps (50:1) 1 litre 0,020 litre 5 litres 0,100 litre 2 litres 0,040 litre 10 litres 0,200 litreManual_FX-LB126ECO_Int24_rev1

3. Agitez le mélange.

4. Remplissez le reste du carburant.

Les carburants ont une durée de vie limitée car ils vieillissent. Les combustibles superposés et les mélanges de combustibles peuvent causer des problèmes au démarrage. Par conséquent, ne mélangez que la quantité de carburant que vous utiliserez en un mois. Stockez les carburants dans des conditions sèches et sûres dans des conteneurs agréés et étiquetés. Veillez à ce que les réservoirs de carburant soient tenus hors de portée des enfants. Faire le plein du souffleur de feuilles Éteignez le moteur, laissez l'appareil refroidir ! - Portez des gants de protection ! - Évitez le contact avec la peau et les yeux (portez des lunettes de protection) ! - Il est essentiel d'observer la "Manipulation du carburant".

1. Ne faites le plein de l‘appareil qu'à l'extérieur ou dans des locaux suffisamment aérés.

2. Nettoyez la zone autour de la zone de remplissage. La saleté dans le réservoir provoque des

3. Secouez à nouveau le réservoir avec le mélange de carburant avant de faire le plein.

4. Ouvrez le bouchon (10) avec précaution afin que toute surpression puisse être évacuée.

5. Remplissez soigneusement le mélange jusqu'au bord inférieur du goulot de remplissage.

6. Refermez le bouchon du réservoir de carburant.

7. Veillez à ce que le bouchon du réservoir soit étanche.

8. Nettoyez le bouchon du réservoir et les alentours.

9. Vérifiez s'il y a des fuites dans le réservoir et les conduites de carburant.

10. Si nécessaire, faites fonctionner la pompe d'amorçage (24).

11. Avant de démarrer le moteur, retirez-vous de manière appropriée du point de ravitaillement.Manual_FX-LB126ECO_Int24_rev1

49. Démarrer/arrêter le souffleur de feuilles

L'appareil ne doit pas être mis en service tant que vous n'avez pas lu ce mode d'emploi, respecté toutes les instructions données et que l'appareil n'a pas été complètement et correctement installé !

• Ne démarrez, que lorsque l‘appareil est complètement assemblé.

• Maintenez l‘appareil au sol pour le faire démarrer et tenez-le fermement.

1. Maintenez la distance avec les matériaux inflammables.

2. Prenez position en toute sécurité.

3. Placez l'appareil sur le sol devant vous

4. De la main gauche, tenez l'appareil par le support supérieur.

5. Saisissez le cordon de démarrage avec votre main droite

Démarrer avec un moteur froid

1. Placez l'interrupteur ON / OFF 2 en position 1.

2. Appuyez doucement sur la pompe d'amorçage sous le levier de starter 5 plusieurs fois jusqu'à ce

que le carburant entre dans la pompe.

3. Faites glisser le levier de starter 5 sur

4. Tirez lentement sur le cordon de démarrage 7 de la poignée de démarrage jusqu'à ce que la

résistance soit atteinte.

5. Tirez rapidement sur le cordon de démarrage, puis relâchez-le lentement.

Ne tirez pas complètement sur le cordon de démarrage et ne laissez pas la poignée de démarrage frapper le moteur en retour.

6. Placez le levier du starter jusqu'à , environ 20-30sec. après le démarrage du moteur

7. Le moteur tourne au ralenti.

8. Avant de commencer à travailler, laissez l'appareil se réchauffer au ralenti pendant environ 2 à 3

minutes et commencez lentement à tirer sur la manette des gaz 2.

9. Pour un fonctionnement continu, utilisez le levier Speed-lock 16, qui vous permet d'utiliser le

régime moteur souhaité en continu sans avoir à pousser fermement sur l'accélérateur. Arrêt du moteur

1. Relâchez la manette des gaz 2.

2. Placez l'interrupteur ON / OFF sur la position 0.

Démarrage avec un moteur chaud

1. Faites glisser l’interrupteur 2 en position 1.

2. Faites glisser le levier du starter jusqu’à l‘étouffement

3. Tirez le câble de démarrage sur la poignée de démarrage jusqu'à ce que le moteur démarre.Manual_FX-LB126ECO_Int24_rev1

50. Conseils d’utilisation

Effectuez régulièrement les contrôles suivants avant la mise en service et pendant le fonctionnement :

• Tenez toujours l’appareil avec les deux mains sur la poignée avant et arrière.

• L’appareil est-ilcomplet et correctement mise en service ?

• Assurez-vous que tous les écrous et boulons soient bien serrés.

• L’appareil est-il en bon état et sûr ?

• Les fonctions de sécurité sont-elles toutes en ordre ?

• Le réservoir de carburant est-il plein ?

• Le moteur et le silencieux sont-ils exempts de dépôts, de feuilles ou de lubrifiants ?

• La poignée est-elle propre et sèche (pas d‘huile, de graisse ou de résine) ?

• Le lieu de travail est-il exempt d’obstacles sur lesquels vous pourriez trébucher ?

• Portez-vous l’équipement de protection nécessaire ?

• Avez-vous lu et compris les instructions ?

• La manette des gaz est-elle facile d’accès et le bouton de verrouillage fonctionnel ?

• L’interrupteur marche/arrêt est-il fonctionnel ?

• Veillez à ce que la boîte de vitesses soit suffisamment lubrifiée (Voir sous „Entretien“).

51. Entretien et maintenance

Avant tout travail d'entretien et de maintenance

• Attendez que le moteur soit à l'arrêt

• Retirez le connecteur de la bougie d'allumage (sauf pour le réglage de la vitesse de ralenti) N’effectuez pas de travaux d'entretien à proximité de flammes nues en raison du risque d'incendie. Les travaux d'entretien et de nettoyage non décrits dans ce chapitre ne peuvent être effectués que par le service clientèle. Les dispositifs de sécurité qui ont été retirés pour l'entretien et le nettoyage doivent être correctement vérifiés et remis en place avant d'être utilisés. N'utilisez que des pièces d'origine. D'autres pièces peuvent causer des dommages imprévisibles ou constituer un danger pour l'utilisateur. Attention Portez des gants pour éviter les blessures. Pour garantir une utilisation longue et fiable de l‘appareil, effectuez régulièrement les travaux d'entretien suivants. Vérifiez que l‘appareil ne présente pas de défauts évidents tels que :

• Fermetures desserrées

• Composants usés ou endommagés

• Bouchon de réservoir et conduite de carburant étanches Vérifiez l’usure de l‘appareil après chaque utilisation.Manual_FX-LB126ECO_Int24_rev1

Nettoyez ou remplacez le filtre à air Nettoyez régulièrement le filtre à air pour éliminer la poussière et la crasse, afin d‘éviter − La perte de performance, − Des difficultés de démarrage, − La consommation excessive de carburant. Nettoyez le filtre à air toutes les 8 heures de fonctionnement, ou même plus souvent dans des conditions particulièrement poussiéreuses.

1. Mettez le levier de starter en position pour qu'aucune impureté ne pénètre dans

2. Enlevez le couvercle du filtre à air.

3. Enlevez le filtre à air en mousse.

4. Lavez le filtre à air à l'eau savonneuse tiède.

Ne soufflez pas sur la poussière, il y a un risque de blessures aux yeux !

5. Nettoyez l'intérieur du filtre à air avec une brosse.

6. Laissez le filtre à air sécher complètement et replacez-le.

7. Remettez le couvercle du filtre à air en place.

Remplacez régulièrement le filtre à air. Les filtres à air endommagés doivent être remplacés avant de commencer tous travaux. Nettoyer ou remplacer le filtre à carburant Vérifiez le filtre à carburant si nécessaire. Un filtre à carburant sale entrave l'approvisionnement en carburant. Ouvrez le bouchon de remplissage du carburant et tirez le filtre à carburant par l'ouverture avec un crochet en fil de fer.

• Léger encrassement ➜ Retirez le filtre à carburant de la conduite de carburant et nettoyez-le

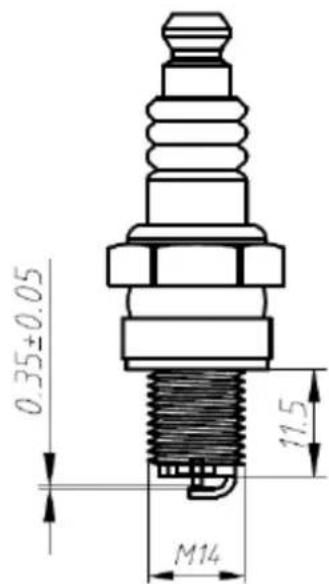

• Encrassement important ➜ Remplacez le filtre à carburant Changer ou vérifier une bougie d'allumage Ne touchez pas la bougie ou le connecteur de la bougie lorsque le moteur tourne. Haute tension ! Danger de brûlures lorsque le moteur est chaud. Portez des gants de protection ! Vérifiez régulièrement la bougie d'allumage et la distance entre les électrodes. Procéder comme suit :

1. Retirez le connecteur de la bougie d'allumage.

2. Dévissez la bougie d'allumage à l'aide de la clé à bougie fournie.

L'écartement des électrodes doit être compris entre 0,3 et 0,4 mm.Manual_FX-LB126ECO_Int24_rev1

Nettoyez la bougie d'allumage si elle est encrassée. Remplacez la bougie d'allumage :

• Avec un corps d’isolation endommagé

• En cas de brûlure grave des électrodes

• Pour les électrodes très sales ou huileuses

• Chaque mois en cas de fonctionnement régulier, Utilisez l’une des bougies d’allumage suivantes : Torche BMR6A Vérifier les étincelles d'allumage

1. Retirez le connecteur de la bougie d'allumage.

2. Dévissez la bougie d'allumage avec la clé à bougie fournie.

3. Insérez fermement le connecteur de la bougie d'allumage.

4. Pressez la bougie contre le carter du moteur (pas trop près du trou d’insertion de la bougie) avec

5. Placez l'interrupteur ON / OFF sur la position "START".

6. Tirez fortement sur le cordon de démarrage au niveau de la poignée de démarrage.

Une étincelle doit être visible entre les électrodes si le système fonctionne correctement. Silencieux/Ouverture de refoulement Ne resserrez pas les vis du silencieux lorsque le moteur est chaud.

1. Vérifiez régulièrement que les vis (D) du silencieux ne se soient pas desserrées.

➜ Si elles sont desserrées, reserrez-les à la main.

2. Nettoyez régulièrement l'ouverture de refoulement (E).

Entretien Nettoyez soigneusement l‘appareil après chaque utilisation pour vous assurer qu'il continue à fonctionner correctement.

• Nettoyez le boîtier avec une brosse douce et un chiffon sec. L’eau, les solvants et les agents de polissage ne doivent pas être utilisés.

• Veillez à ce que les fentes de ventilation pour le refroidissement du moteur restent libres (Risque de surchauffe).

• Nettoyez et lubrifiez régulièrement toutes les pièces mobiles. N’utilisez pas de graisse ! Utilisez du pétrole compatible avec l'environnement.

Avertissement : Si l'entretien n'est pas effectué régulièrement, cela peut causer de graves

dommages à l’appareil et aux personnes.Manual_FX-LB126ECO_Int24_rev1

52. Données techniques

Désignation FUXTEC Souffleur Modèle FX-LB126ECO; Puissance moteur max. Vitesse de rotation. 700 W bei 7.000 min

Vitesse au ralenti 3.000 ± 200 min

Cylindrée 26 cm³ Volume d’air moyen 0.17 m³/s Vitesse de l‘air max. 60 m/s Contenu du réservoir de carburant. 0,5 l Taux de mélange (Carburant/huile 2 tps) 50 : 1 Niveau de puissance acoustique garanti LwA 112 dB (A) Poids (Réservoir vide) 4,5 kg

Avertissement : Seules les pièces de rechange originales et homologuées mentionnées dans ce mode

d'emploi peuvent être utilisées. Les pièces de rechange non approuvées peuvent causer des blessures graves.Manual_FX-LB126ECO_Int24_rev1

53. Gestion des pannes

Dysfonctionnement Cause Solution Le moteur ne démarre pas

1. Remplissez le réservoir

2. Retirez le gaz, démarrez plusieurs fois si

nécessaire, Retirez la bougie d‘allumage, nettoyez et séchez.

3. Bougie d’allumage bouchée.

(Résidus de carbone sur les électrodes). Distance entre les électrodes trop grande

3. Nettoyez la bougie, vérifiez le pouvoir

calorifique de la bougie si nécessaire réglez la bougie à 0.6-0.7 mm

4. Carburateur, injecteurs

4. Nettoyez et soufflezsur le carburateur

5. Connexion des bougies. Câble

d’allumage defectueux.

6. Bouton de court-circuit. Vérifiez les

câbles. Vérifiez le module d’allumage, remplacez-le si nécessaire, ajustez l‘espace (0.6-0.7 mm) Le moteur tourne trop vite au ralenti

1. Réchauffez doucement le moteur,

fermez légèrement le starter si nécessaire. Le moteur ne donne pas sa puissance maximale

1. La bougie d'allumage est

encrassée. (résidus de carbone sur les électrodes) Distance entre les électrodes trop grande

1. Nettoyez la bougie. Vérifiez le pouvoir

calorifique de la bougie Remplacez la bougie d‘ allumage si nécessaire Réglez 0,6-0,7 mm

2. Carburateur, injecteurs

2. Nettoyez et soufflez le carburateur

3. Filtre à air encrassé

4. Échappement. Kit de sortie de

4. Enlevez l'échappement et nettoyez les

5. Fuite de la bague d'étanchéité

6. Remplacez le cylindre, le piston ou les

segments de piston, rectifiez le cylindre pour le surdimensionner et ajustez le piston surdimensionné.

7. Mauvais mélange de carburant

7. Remplissez selon les instructions

8. Ajustez la dimension de l’espacement du

module d'allumage (0,6-0,7 mm) Le moteur ne s'arrête pas

1. Bougie gris clair avec

indicateur de luminosité (perles de fusion) Dépôts de carbone dans la chambre de combustion.

1. Installez une bougie à pouvoir

calorifique supérieur.

2. Nettoyez la culasse, la tête de piston et

Ne faites réparer votre appareil acheté que par du personnel qualifié et uniquement avec des pièces de rechange d'origine. La sécurité de l'appareil sera ainsi maintenue. Si vous ne disposez pas des adresses des points de service autorisés, veuillez contacter le bureau de vente où vous avez acheté l'appareil. Pour les travaux de maintenance et l'achat de pièces de rechange, veuillez contacter directement le fabricant FUXTEC GmbH à tout moment à l'adresse suivante [e-mail]

La période de garantie est de 24 mois à compter de la date d'achat. Conservez votre ticket de caisse dans un endroit sûr. Sont exclus de la garantie les pièces d'usure et les dommages causés par une utilisation inappropriée, l'usage de la force, les modifications techniques, l'utilisation d'accessoires incorrects ou de pièces de rechange non originales et les tentatives de réparation par du personnel non qualifié. Les réparations sous garantie ne peuvent être effectuées que par des revendeurs spécialisés agréés.

56. Instructions de recyclage

Le 1er janvier 2015, est entré en application le décret 2014-1577 du 23 décembre 2014 relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri. Ce décret entérine utilisation du logo TRIMAN qui s'applique aux produits recyclables. Le TRIMAN est une signalétique qui répond à une obligation réglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à défaut sur l'emballage, la notice ou tout autre support y compris dématérialisé, informant le consommateur que ceux-ci relèvent d'une consigne de tri.Manual_FX-LB126ECO_Int24_rev1

57. Déclaration de conformité UE

Nous déclarons par la présente, FUXTEC GmbH • Kappstraße 69 •Allemagne Que la conception et la construction de l‘appareil désigné ci-après, ainsi que la version commercialisée par nos soins, sont conformes aux exigences fondamentales de sécurité et de santé pertinentes des directives CE. Cette déclaration ne concerne que l‘appareil dans l’état où il a été mis sur le marché, et ne tient pas compte des pièces ajoutées ultérieurement et/ou des interventions effectuées par l’utilisateur final.

1. Produit / Fonction : Appareil thermique pour aspirer/souffler les feuilles

2. Désignation : FX-LB126ECO

3. Numéro de série : LB126ECO-xxxx,

4. Directive CE pertinentes : Loi Machines 2006/42/EG

Loi sur les gaz d‘échappement II 2012/46/EG Loi sur le bruit 2000/14/EG Niveau de puissance acoustique mesuré LpA 96 dB (A) Niveau de puissance acoustique garanti LwA 112 dB (A) Herrenberg, 26.07.2023
