WCO100 - Caméra de surveillance Schlage - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance extérieure
Marque	Schlage
Modèle	WCO100
Dimensions (L x l x H)	103 x 94 x 37 mm (4,1 x 3,7 x 1,5 po)
Poids	900 g (2 lb)
Alimentation	12 V CC, max 4,8 W, adaptateur secteur inclus
Type de lentille	Focale fixe, ouverture F2,0
Vision nocturne	8 LED infrarouges, capteur optique, portée > 5 mètres
Éclairement minimal	0 Lux (avec IR LED)
Connectivité filaire	Ethernet RJ45 10/100 Base-T, Auto MDIX
Connectivité sans fil	WiFi IEEE802.11b/g/n, WEP64/128, WPA/WPA2, WPS
Température de fonctionnement	-10°C à 45°C (14°F à 113°F)
Température d'entreposage	-20°C à 70°C (-4°F à 158°F)
Humidité de fonctionnement	10% à 80%
Humidité d'entreposage	10% à 90% (sans condensation)
Certifications	CE, FCC, UL (alimentation)
Contenu de l'emballage	Caméra, antenne externe, adaptateur secteur, câble Ethernet, câble d'extension d'alimentation, support pivotant, base de montage, vis et chevilles
Compatibilité	Système Nexia Home Intelligence (compte requis)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Conforme à la partie 15 de la FCC. Ne pas modifier sans approbation.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support Nexia.

FOIRE AUX QUESTIONS - WCO100 Schlage

Comment installer la caméra Schlage WCO100 ?

Suivez les étapes de la notice : fixez l'antenne, enregistrez la caméra sur mynexia.com, puis montez-la au mur à l'aide de la base et des vis fournies. Ne branchez pas l'alimentation ou l'Ethernet avant l'installation du logiciel.

Où trouver le code MAC de la caméra ?

Le code MAC à 12 caractères se trouve sur l'étiquette de la caméra, souvent notée 'MAC ID'. Notez-le avant l'installation pour la configuration.

La caméra fonctionne-t-elle sans abonnement Nexia ?

Non, la caméra nécessite un compte actif sur le système Nexia Home Intelligence. Consultez nexiahome.com pour créer un compte.

Comment connecter la caméra en WiFi ?

Après avoir ajouté la caméra sur mynexia.com, cliquez sur 'Modifier les Paramètres de la Caméra' pour configurer le sans-fil. La caméra supporte les protocoles WEP, WPA/WPA2 et WPS.

Quelle est la portée de la vision nocturne ?

La vision nocturne utilise 8 LED infrarouges et a une portée supérieure à 5 mètres dans l'obscurité totale.

Que faire si l'image est floue ?

Vérifiez que la lentille est propre et que l'angle de la caméra est correctement ajusté via le raccord pivotant. Vous pouvez aussi desserrer le bouton pour réorienter la caméra.

La caméra est-elle résistante aux intempéries ?

Oui, elle est conçue pour une utilisation extérieure. Assurez-vous que les joints d'étanchéité sont bien fixés et que les câbles sont protégés.

Comment réinitialiser la caméra aux paramètres d'usine ?

Utilisez le bouton de réinitialisation situé sur la caméra. Maintenez-le enfoncé pendant quelques secondes. Note : cela efface tous les réglages.

Puis-je utiliser un câble Ethernet plus long ?

Oui, vous pouvez utiliser un câble Ethernet standard jusqu'à 100 mètres. Assurez-vous d'utiliser le capuchon d'étanchéité fourni pour protéger la connexion.

Que faire si la caméra ne s'allume pas ?

Vérifiez que l'adaptateur secteur est branché correctement et que la prise fonctionne. Essayez un autre câble d'alimentation si nécessaire. Si le problème persiste, contactez le support Nexia.

MODE D'EMPLOI WCO100 Schlage

• Caméra d'extérieur
- Antenne externe
• Adaptateur d'alimentation de 6 pieds
- Raccord pivotant
- Socle de montage
- Base de montage
• Vis de montage (3)
• Câble Ethernet (avec capuchon d'étanchéité)
- Câble d'extension d'alimentation de 6 pieds (avec capuchon d'étanchéité)

1

WCO100 Cámara/Caméra MAC ID

Doce(12)caracteresDouze(12)caractères

Fixer l'antenne à la caméra

• Tourner l'antenne dans le sens horaire sur le support de l'antenne.
• L'antenne doit être en position verticale pour une réception optimale du signal.

Trouvez le code MAC, le câble Ethernet et l'alimentation.

Écrivez le code MAC dans la case au haut de cette page pour référence ultérieure.

NE branchez PAS le câble Ethernet ou l'alimentation avant l'installation!

Accédez à votre compte à www.mynexia.com.

La caméra ne peut être utilisée qu'avec le Système d'Intelligence pour Domicile Nexia.

Le compte doit être actif avant de continuer. Consultez nexiahome.com afin d'obtenir de plus amples renseignements.

Registre la cámara.

Enregistrez la caméra

a. Assurez-vous que les câbles Ethernet et d'alimentation ne sont pas branchés à la caméra avant de commencer.
b. Rendez-vous au www.mynexia.com, puis cliquez sur l'onglet « Cameras ».
c. Cliquez sue le lien « Add Camera ».
d. Suivez les instructions à l'écran.
e. Cliquer sur Modifier les Paramètres de la Caméra pour compléter la configuration sans fil.

5

Vérifier et préparer l'emplacement de montage de la caméra.

! Nous vous conseillons de l'installer dans un zone de couverture.

! Consulter le code national de l'électric et les codes de l'électricité locaux pour obtenir des renseignements sur les exigences en matière d'électricité.

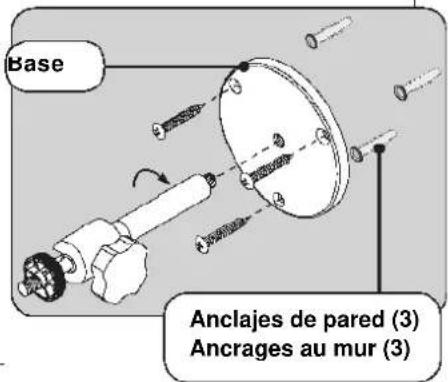

a. Fixer la base au mur avec les trois vis et les ancrages au mur (compris).
b. Fixer le câble d'alimentation à la prise de courant alternatif. S'assurer que le joint hydraulique est bien fixé au mur.

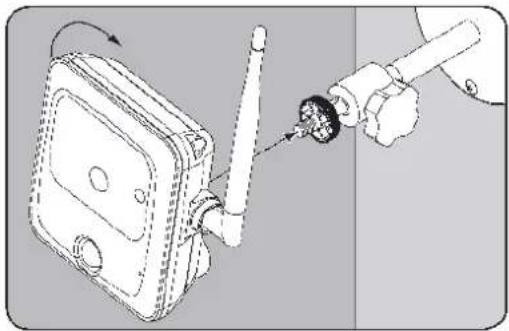

Fixer la caméra au pied.

Tourner la caméra dans le sens horaire pour fixer le montage fileté de l'arrière de la caméra au raccord pivotant.

Vérifier le viseur de la caméra à l'aide de votre compte

Nexia. Au besoin, desserrer le bouton du raccord pivotant et ajuster l'angle de la caméra.

Caractéristiques du produit

Lentille : connecteur enfichable, focale fixe, ouverture F2,0

Vision nocturne : IR LED x 8, Capteur optique x 1, auto IR CUT Switcher, Portée : Plus de 5 mètres

Éclairement minimal : 0 Lux (avec LED à infrarouge) Raccords

: RJ45 pour Ethernet, connecteur d'alimentation CC

Consommation d'énergie : 12 V CC, Max 4,8 W Conformité :

CE, FCC, Alimentation électrique : UL Dimensions (L x L x P) :

103 × 94 × 37 mm (4,1 po × 3,7 po × 1,5 po)

Poids : 900g (2 lb)

Température de fonctionnement : -10^-45^ C ( 14^-113^ F); Humidité : 10%–80%

Température d'entreposage : -20° – 70°C (-4° – 158°F); Humidité : 10% - 90% (sans condensation)

Ethernet : 10/100 Base-T, Auto MDIX

Sans fil : IEEE802.11b/g/n, WEP64/128 bit, WPA/WPA2 Personnel, WPS

Ce dispositif est conforme à l'article 15 des règles de la FCC. Son fonctionnement est sujet aux deux conditions suivantes : (1) ce dispositif ne doit provoquer aucune interférence dangereuse, et (2) ce dispositif doit tolérer les interférences qu'il reçoit, y compris les interférences provoquées par une utilisation involontaire. Les changements ou modifications portés à cet équipement que Schlage n'aurait pas expressément homologué pourraient annuler l'autorisation donnée à l'utilisateur de faire fonctionner l'équipement.

FCC ID: P2GBE369 IC: 7654A-BE369

U.S.A. /Canada nexiahome.com
