Caractéristique	Détails
Type de produit	Poignée de porte intérieure
Matériau	Acier inoxydable
Finition	Nickel brossé
Dimensions	Standard (compatible avec la plupart des portes)
Installation	Facile à installer, instructions incluses
Utilisation	Conçue pour un usage intérieur, idéale pour les chambres et les bureaux
Maintenance	Nettoyage régulier avec un chiffon doux, pas de produits abrasifs
Sécurité	Non verrouillable, conçu pour un accès facile
Garantie	Garantie limitée du fabricant
Informations supplémentaires	Compatible avec les systèmes de verrouillage Schlage

FOIRE AUX QUESTIONS - F170 Schlage

Comment installer la serrure Schlage F170 ?

Pour installer la serrure Schlage F170, commencez par percer un trou de 25 mm dans la porte. Insérez le cylindre de la serrure dans le trou et fixez-le avec les vis fournies. Ensuite, attachez le pêne dormant à la porte et assurez-vous qu'il fonctionne correctement.

Comment régler le mécanisme de verrouillage ?

Pour régler le mécanisme de verrouillage, retirez le couvercle de la serrure et ajustez les vis de tension à l'aide d'un tournevis. Assurez-vous que le pêne dormant s'engage et se désengage facilement.

Que faire si la clé ne tourne pas dans la serrure ?

Si la clé ne tourne pas, vérifiez d'abord si la clé est propre et exempte de débris. Si cela ne fonctionne pas, essayez d'appliquer un lubrifiant à base de graphite dans la serrure.

Comment remplacer la clé de la serrure Schlage F170 ?

Pour remplacer la clé, vous devez contacter un serrurier agréé ou le service client de Schlage pour obtenir une clé de remplacement. Assurez-vous de fournir le numéro de série de votre serrure.

Comment puis-je nettoyer ma serrure Schlage F170 ?

Pour nettoyer votre serrure, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition de la serrure.

Que faire si la serrure F170 est bloquée ?

Si la serrure est bloquée, essayez d'appliquer un lubrifiant à base de graphite, puis insérez et retirez la clé plusieurs fois pour aider à débloquer le mécanisme.

La serrure F170 est-elle résistante aux intempéries ?

Oui, la serrure Schlage F170 est conçue pour résister à des conditions météorologiques variées, mais il est recommandé de l'entretenir régulièrement pour assurer sa durabilité.

Comment savoir si ma serrure F170 est compatible avec ma porte ?

Pour vérifier la compatibilité, mesurez l'épaisseur de votre porte. La serrure Schlage F170 est généralement compatible avec des portes ayant une épaisseur de 35 à 45 mm.

MODE D'EMPLOI F170 Schlage

Notice d'installation

P515-302

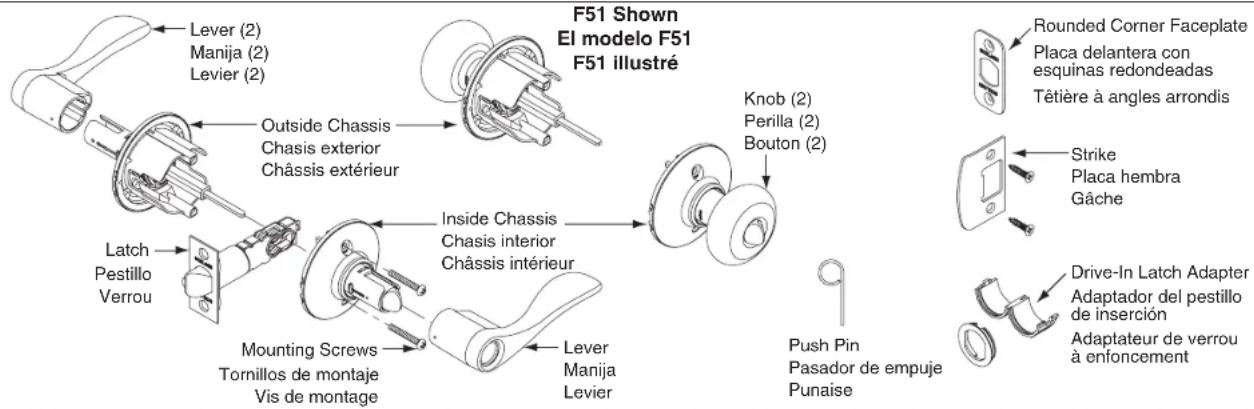

F-Series

Preparation de la porte

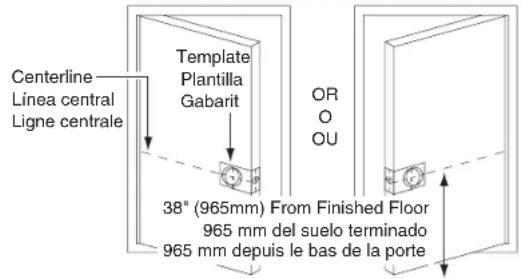

A. Mark Lockset Centerline

A. Marquer la ligne centrale de la serrure

a. Marquer la ligne centrale sur la porte.
b. Se placer de sorte que la porte s'ouvre vers soi. Aligner le gabarit sur la ligne centrale et plier le gabarit comme illustré.

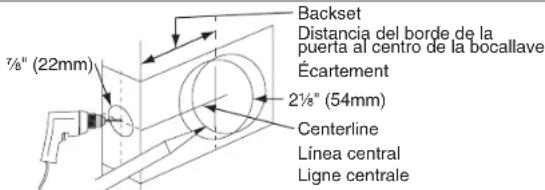

B. Marguer et percer les trouS de la bande de chant

Selectionner un écartement. Marquer et percer des trous comme illustré.

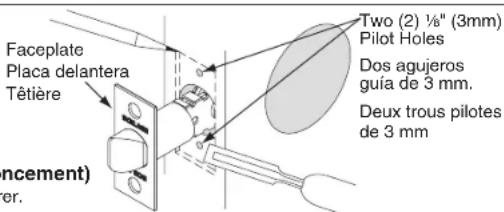

C. Mortaise pour le verrou (pas de mortaise nécessaire pour le verrou à enforcement)

Utiliser une tétière comme modèle pour la mortaise et les trouss pilotes. La tétière doit affleurer.

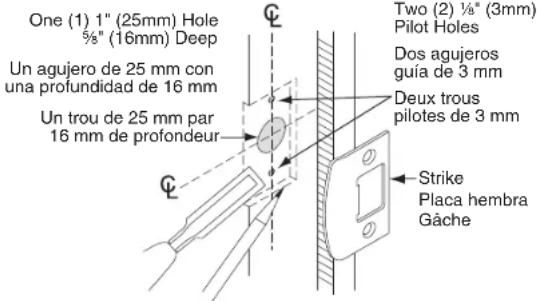

D. Préparer l'huisserie de la porte

a. Marquer les lignes centrales sur l'huisserie exactement opposée au centre du trou du verrou.
b. Percer des trou s comme illustré.
c. Utiliser une gâche comme modèle pour la mortaise et les troux pilotes. La gâche doit être affluante.

Si nécessaire, changer la tétière du verrou

a. Séparer la tétière de la plaquette comme illustré.
b. POUR LES VERROUS À ENFONCEMENT: Faire tournier la plaquette et extraire le verrou.
c. Enclencher la teteire a angles arrondis OU
d. Enclencher la teteire a enforcement et la fixer avec un collier

Install Latch

Poser conformément à l'illustration du type de verrou approprié. S'assurer que le biseau est face à l'huisserie de la porte.

Drive-In Latch

Pestillo de insertion Verrou a enfocenm

Taper pour faire affleurer le verrou

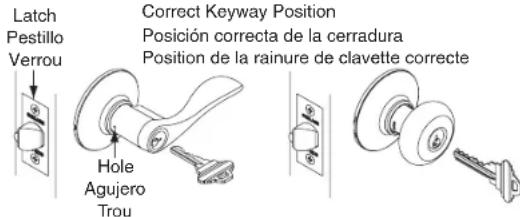

Installer le bouton/levier extérieur

REMARQUE: Pour l'entrée fermant à clé F51, placer la rainure de clavette comme illustré.

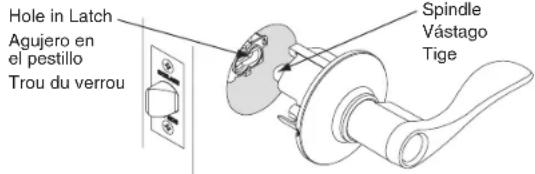

a. Insérer la tige par le trou dans le verrou.
b. Faire glisser le bouton/levier vers la porte jusqu'à ce qu'il afflore.

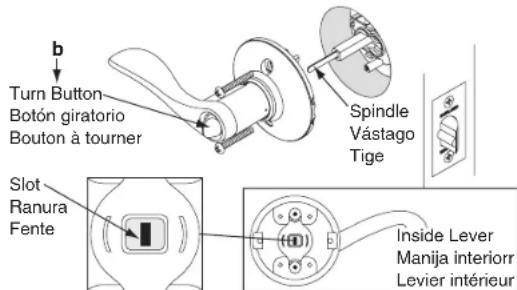

Install Inside Knob/Lever

Poser le bouton/levier interieur

a. Aligner les trous du bouton/levier interieur avec les trous du bouton/levier extérieur.
b. POUR l'entrée fermant à clé F51 UNIQUÉMENT: Faire tourner le tourniquet jusqu'à ce que la fente du bouton/levier soit alignée avec la tige.
c. Insérer deux (2) vis dans les trous du bouton/levier et les serrer.

F51 Only F51 Solamente F51 Seulement

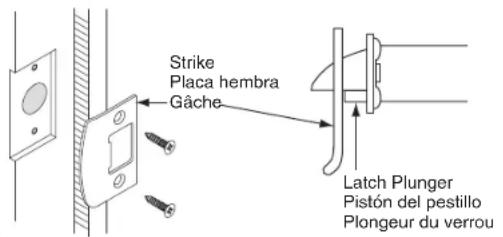

Install Strike

Fixer avec deux (2) vis de gache.

NOTE: Pour les entrée fermant à clé F51, s'assurer que le piston du verrou heures la gâche.

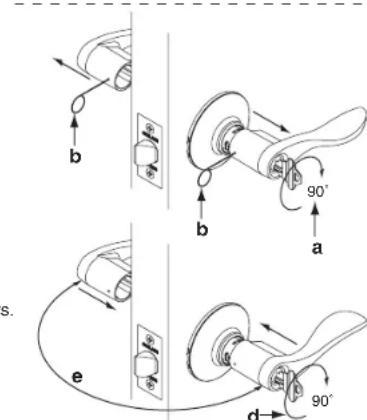

If Needed, Reverse Levers

Extrémité vers le bas

Inverser les leviers si nécessaire

REMARQUE: Si l'extrémité du levier pointe vers le haut, inverser les leviers.
POUR LES ENTREES A CLE:
a. Faire tourner la clé de 90^ et déverrouiller la serrure.
b. Retirer les leviers en poussant la broche dans le trou et en tirant sur les leviers. Régier pour l'autre côte de la porte.
c. Retirer le cylindre du levier et l'inserer dans l'autre levier.
d. Insérer la clé dans le cylindre et toumer de 90^ dans le sens horaire.
e. Inverser les leviers. Faire glisser le levier sur la tige jusqu'à ce qu'il soit fermement en place.

POUR LES SERIES PASSAGE ET PRIVEE: Suivre UNIQUEMENT les etapes b et e.

Security & Safety

©2003 Ingersoll-Rand Co.

Printed in Country

P515-302 Rev. 12/03-a
